Najwyższej jakości maszyny do profilowania i obciągania ściernic korundowych i ceramicznych od niemieckiego producenta Burri Werkzeugmaschinen.
W naszej ofercie znajdziesz uniwersalne profilarki do ściernic, które umożliwiają nadawanie ściernicom dowolnych kształtów.
Nasza oferta uwzględnia dwa typy profilarek do ściernic korundowych i ceramicznych:

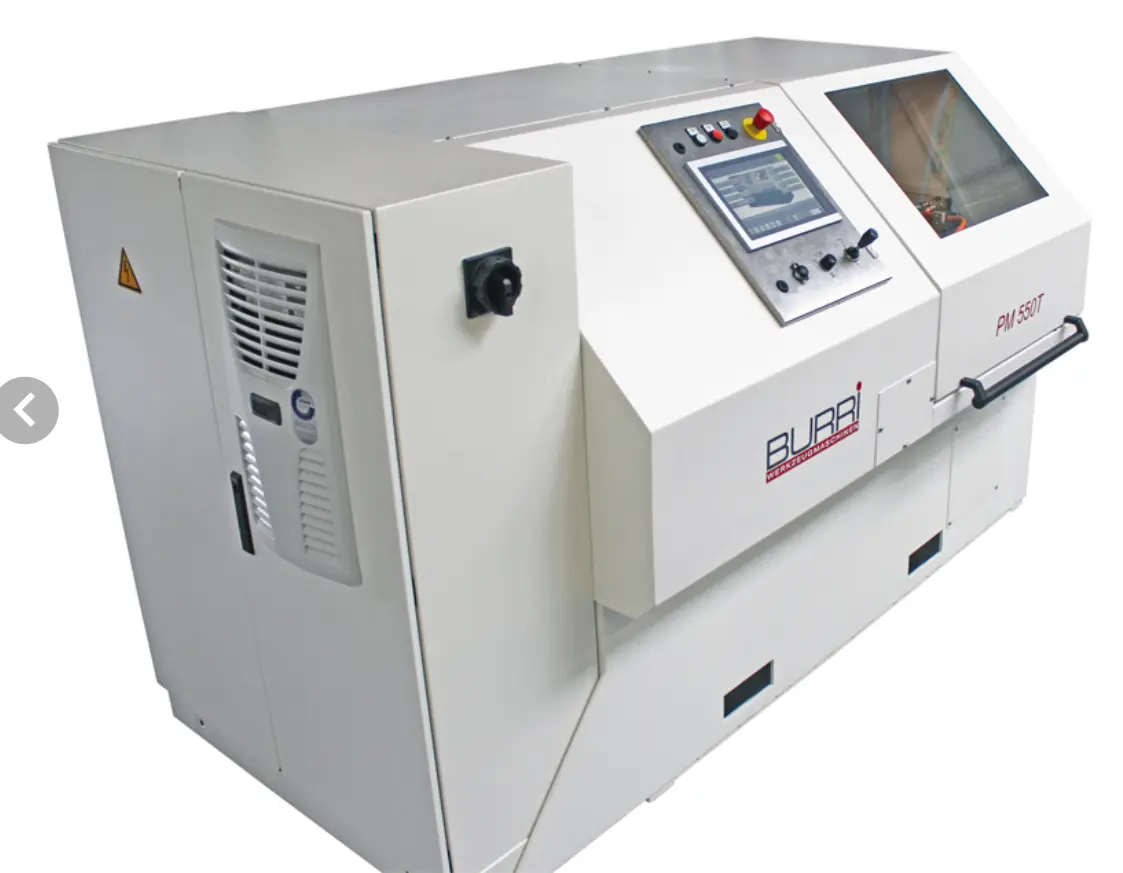

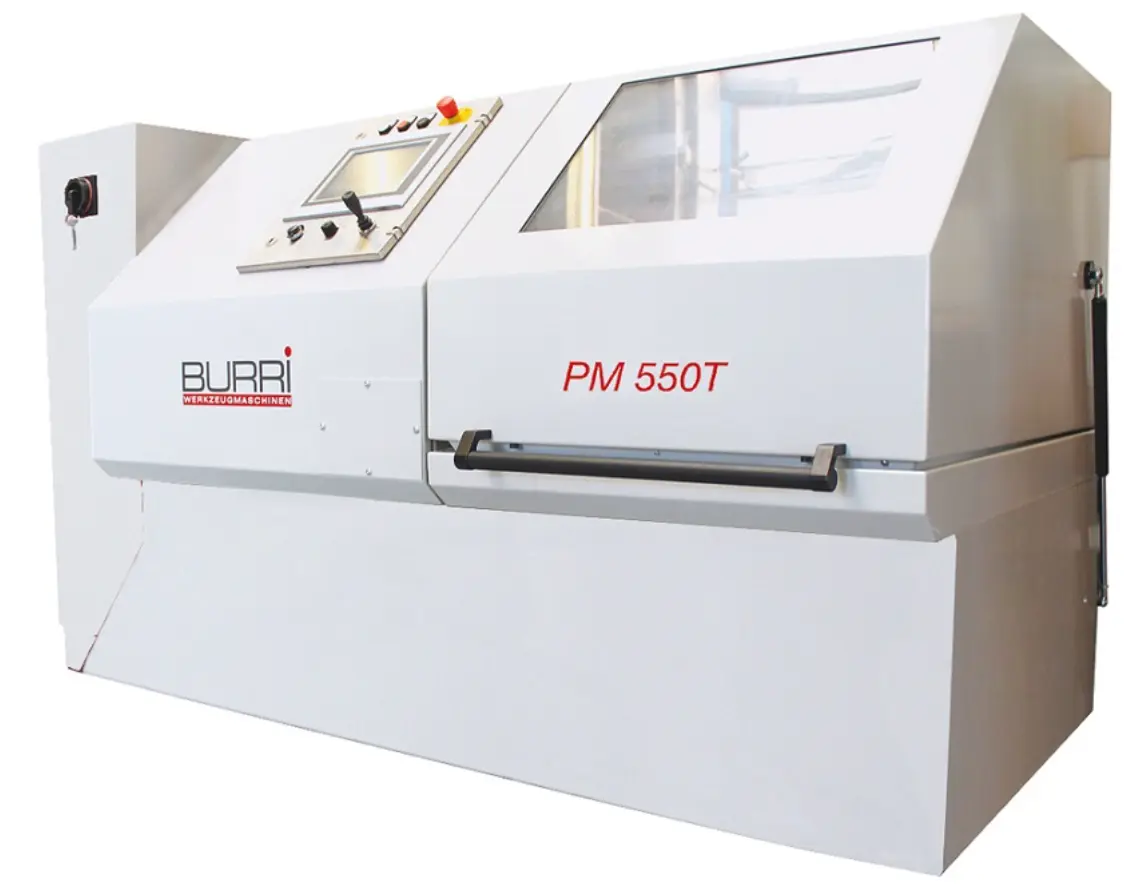

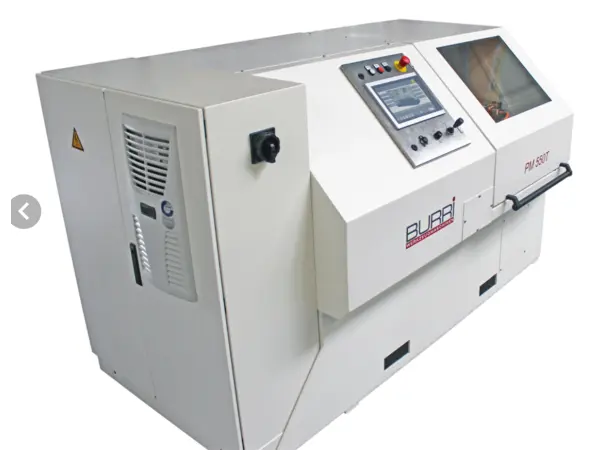

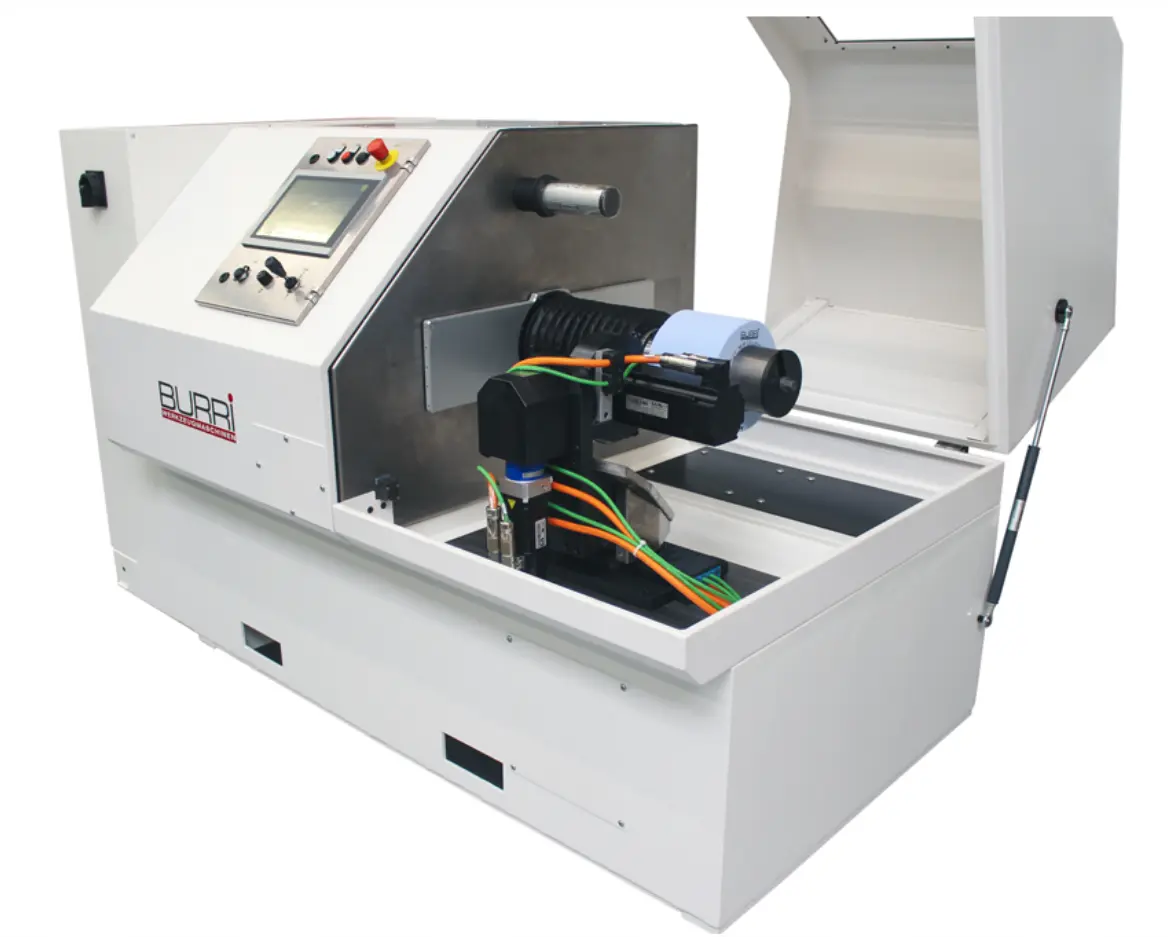

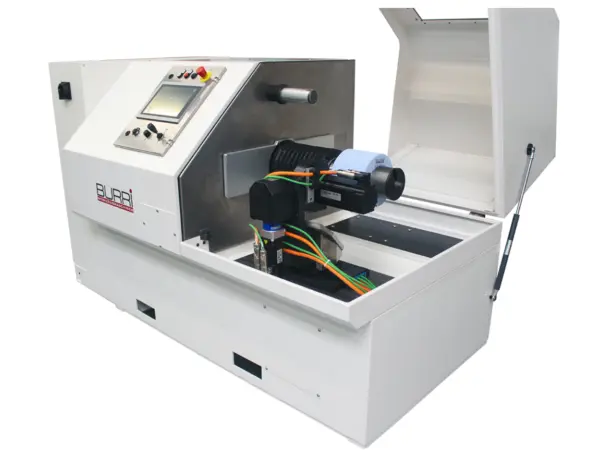

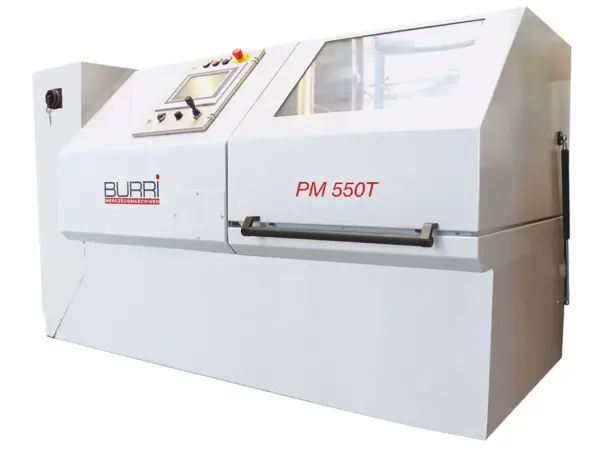

1. Uniwersalna maszyna do profilowania i obciągania ściernic Burri PM 550T - profilarka do ściernic ślimakowy, profilowych, płaskich i ściernic o dowolnym kształcie.

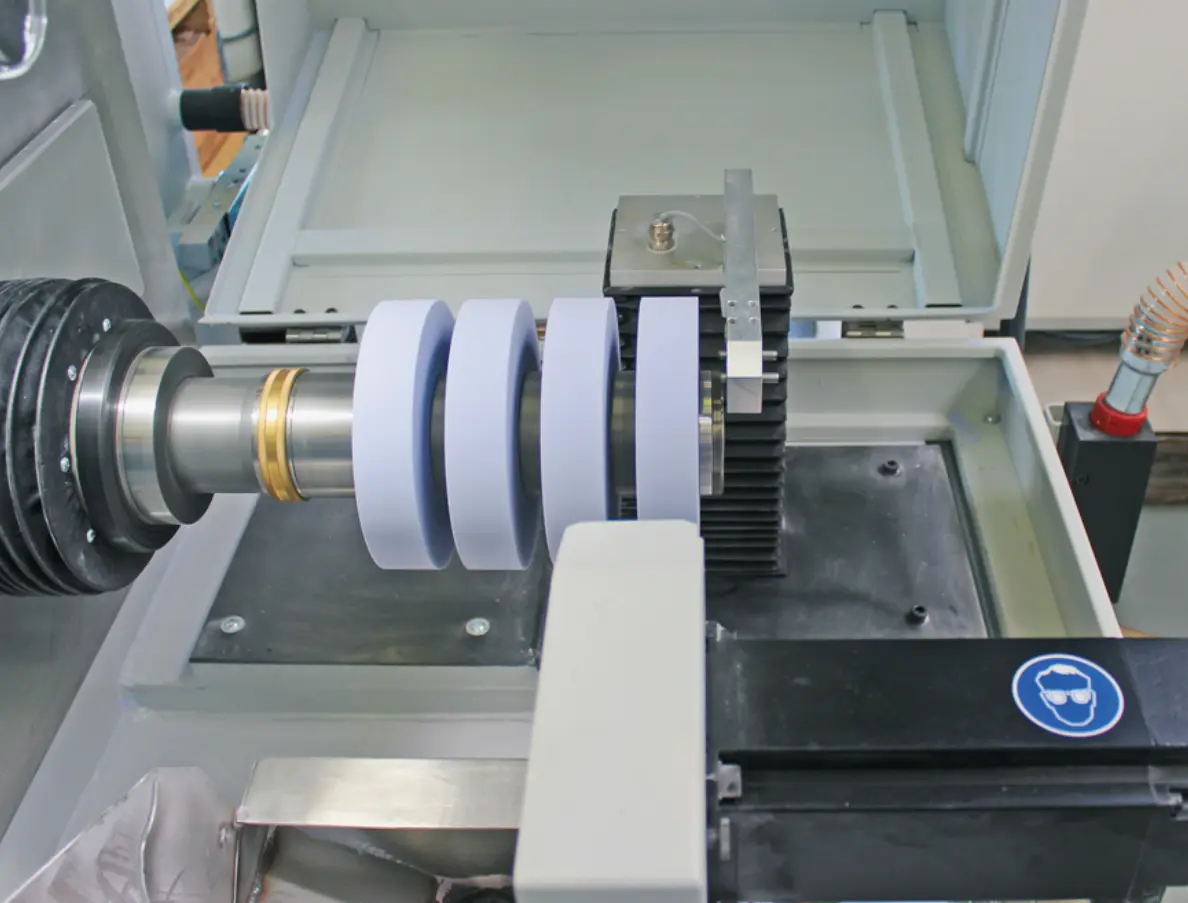

Uniwersalna profilarka do tarcz szlifierskich Burri PM550T doskonale nadaje się do ekonomicznego wstępnego profilowania i obciągania lub wyrównywania ściernic. Dzięki interfejsowi użytkownika z obsługą dialogową i łatwym wprowadzaniem danych tarczy ściernej, sterownik oblicza wymagany program obciągania w całości. Do następujących zastosowań dostępny jest dedykowany interfejs HMI:

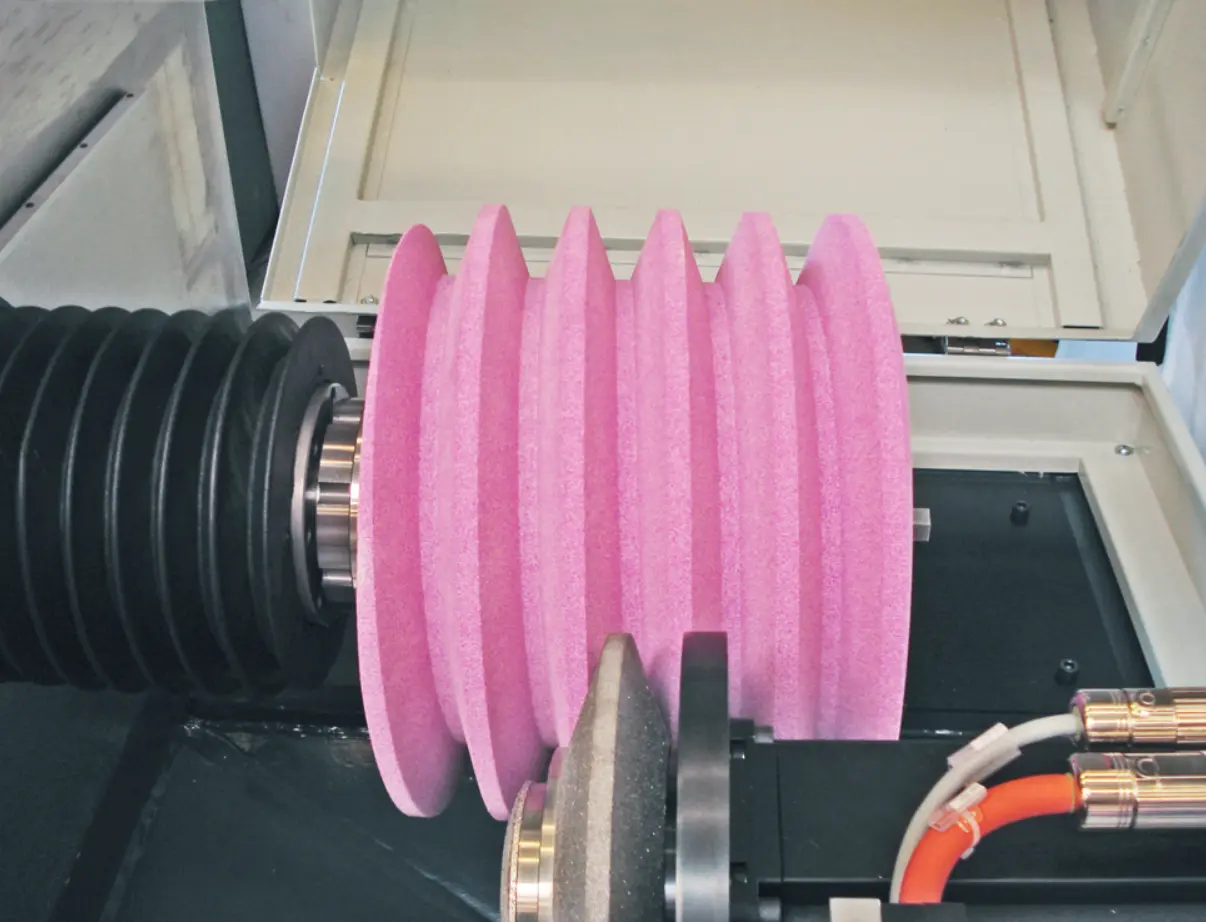

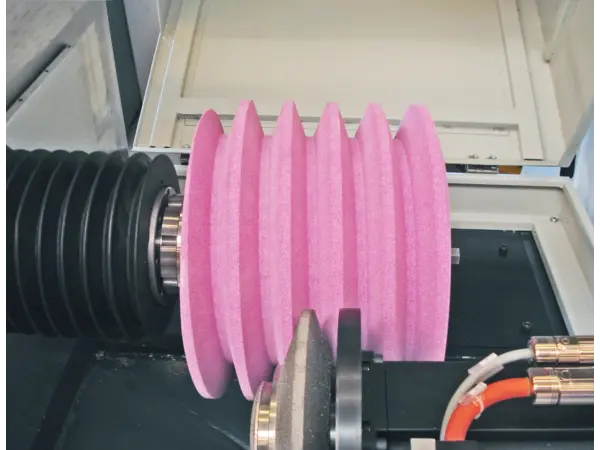

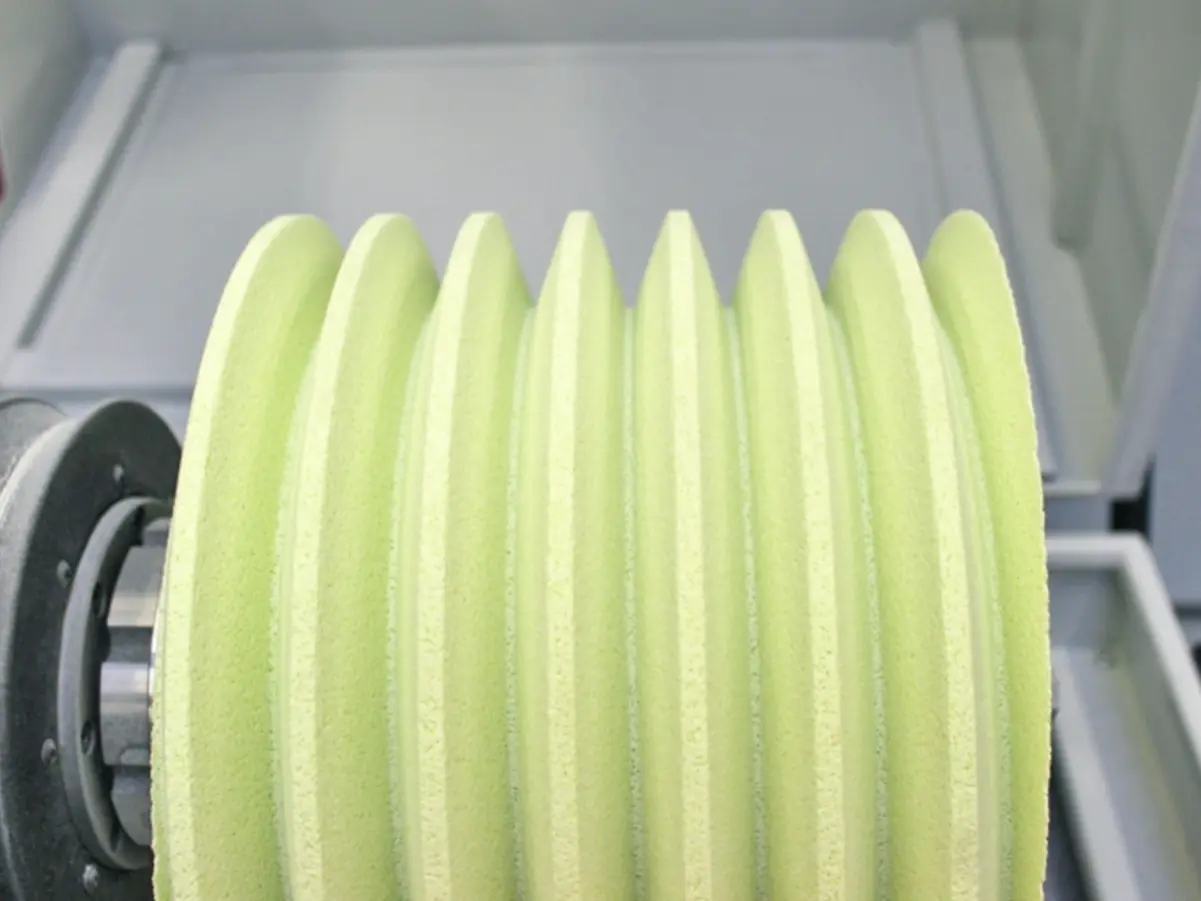

- ściernice ślimakowe do generowania szlifu,

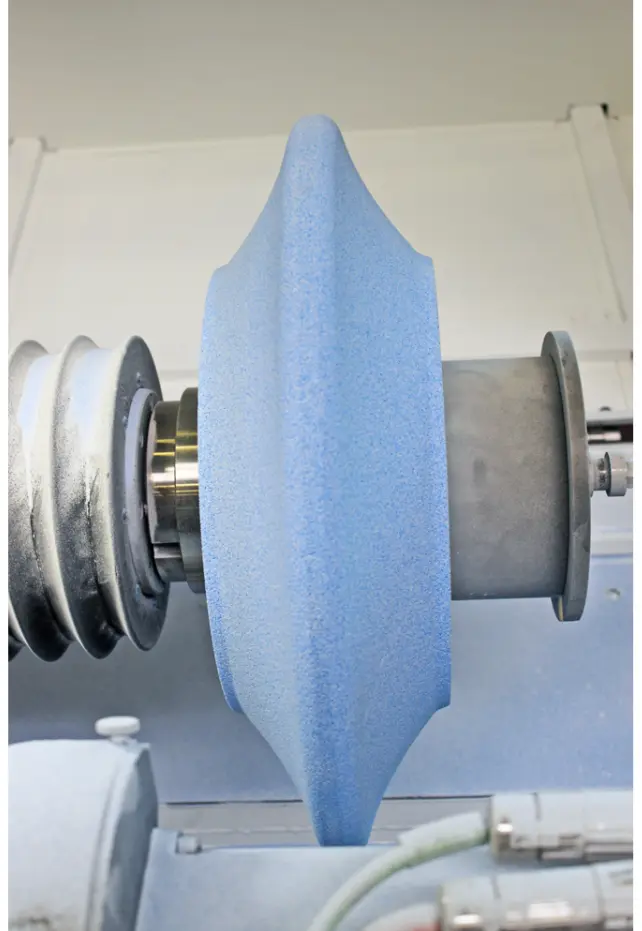

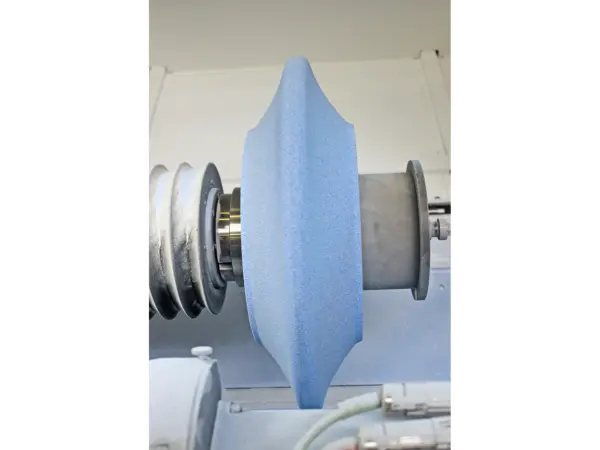

- ściernice do szlifowania profilowego,
- ściernice do szlifowanie zębatek,
- ściernice do szlifowania noży oraz
- różne geometrie ściernic do szlifowania okrągłego, płaskiego i głębokiego.
Oferujemy program CAD/CAM do profili specjalnych, w którym profile można narysować lub przesłać jako plik DXF. Należy posiadać w magazynie jedynie półfabrykaty ściernic, aby w jak najkrótszym czasie wygenerować wymagany profil / geometrię / kształt.
Do większości modeli szlifierek dostępne są adaptery kołnierzowe. Dzięki temu ściernice można bardzo precyzyjnie zamocować i wstępnie wyprofilować za pomocą rzeczywistego kołnierza ściernicy w maszynie produkcyjnej.
W rezultacie istnieje duży potencjał oszczędności w konfiguracji maszyny produkcyjnej, a zatym oszczędności produkcyjnych i maksymalnym wykorzystnianiu szlifierek do ich głównego zadania.
Wszechstronne zastosowanie w profilowaniu i obciąganiu ściernic - Burri PM 550 T została zaprojektowana do profilowania i obciągania korundowych i ceramiczych ściernic stosowanych m.in. w szlifierkach do kół zębatych, gwintów oraz ślimaków. Maszyna obsługuje ściernice o średnicy do 550 mm i szerokości do 230 mm (dla ślimakowych) oraz do 150 mm (dla kształtowych, przy module do 40 mm).
Nowoczesna konstrukcja - stabilne, spawane łoże, zaprojektowane w oparciu o analizę MES, zapewnia maksymalną sztywność. Prowadnice liniowe oraz precyzyjne śruby kulowe chronione są przed pyłem i chłodziwem, co znacznie wydłuża żywotność maszyny.
Automatyzacja i CAD/CAM - panel sterowania CNC z interfejsem dialogowym pozwala operatorowi wprowadzić dane ściernicy, a maszyna sama generuje program profilowania. Dostępna jest również opcja integracji z systemami CAD/CAM (EZ-CAM Express) oraz magazyn narzędzi z pięcioma diamentowymi ostrzami, umożliwiający w pełni automatyczną wymianę.
Korzyści dla użytkownika przy stosowaniu dedykowanych maszyn do profilowania tarcz ściernych na produkcji:
- perfekcyjna geometria ściernicy,
- większa trwałość narzędzi,
- skrócenie czasu przygotowawczego,
- pełna kontrola nad procesem,
- oszczędności w produkcji seryjnej.

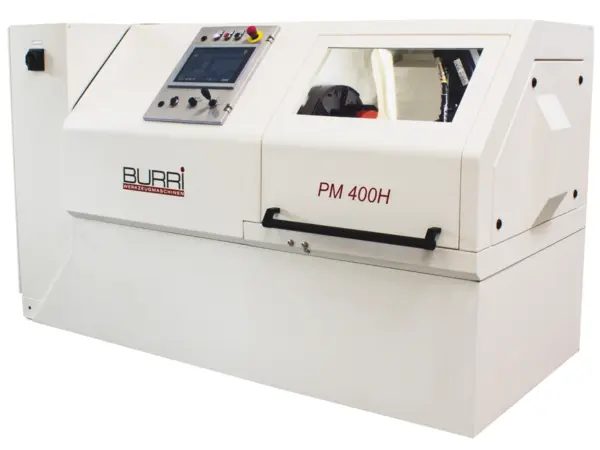

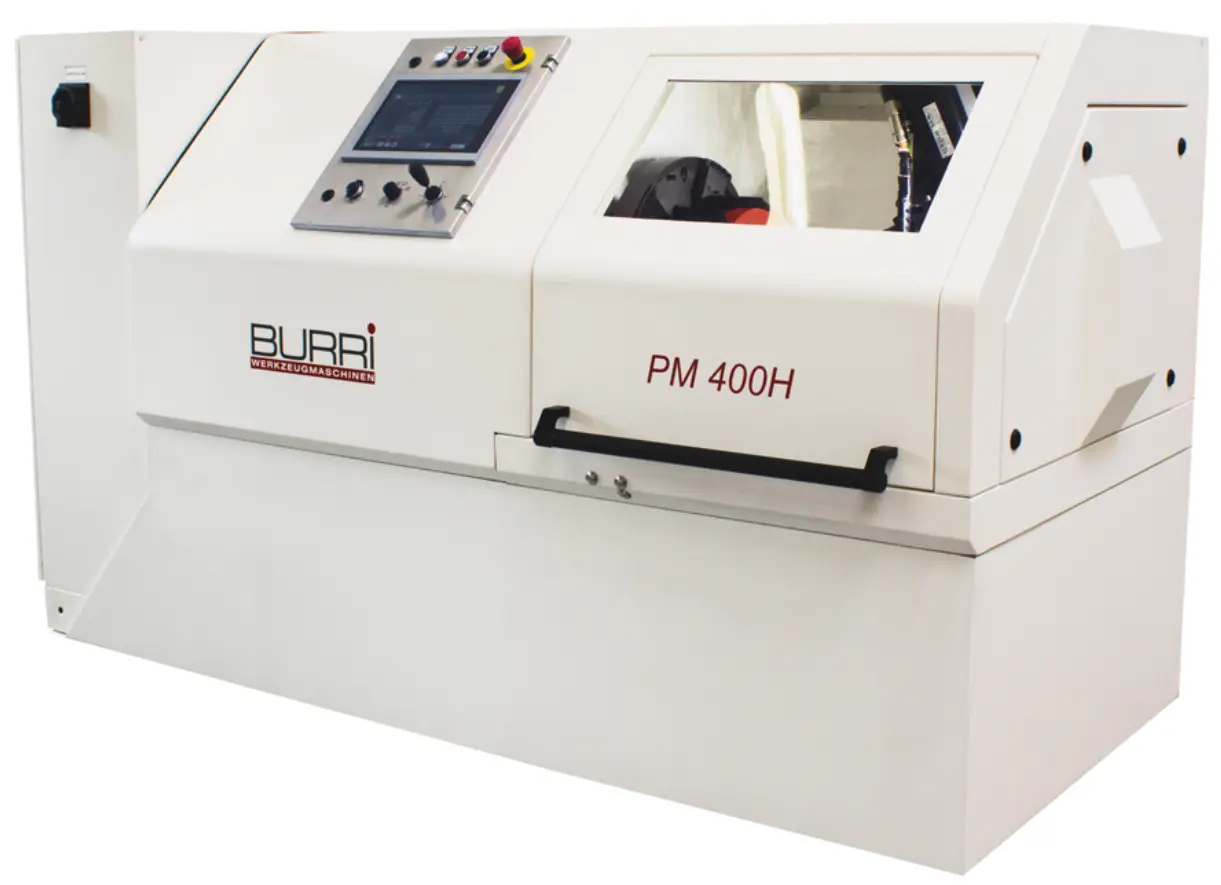

2. Maszyna do profilowania i obciągania honowników do kół zębatych Burri PM 400H - profilarka do narzędzi do honowania kół zębatych

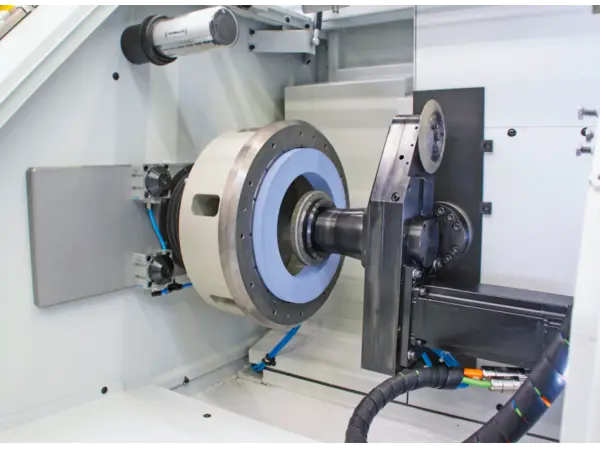

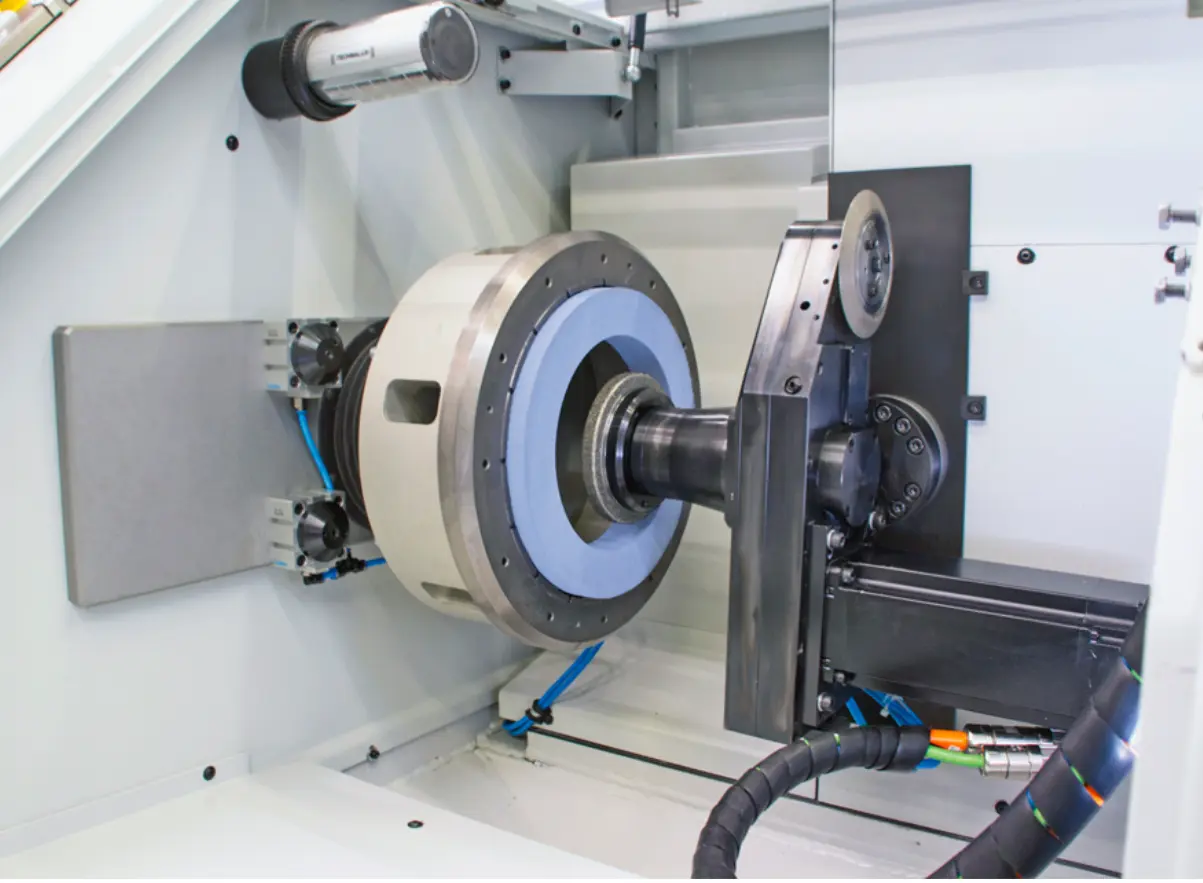

Profilarka do honowników Burri PM400H została zaprojektowana do profilowania półfabrykatów pierścieni honujących (honowników) lub toczenia zużytych pierścieni honujących w celu wykonania nowego profilu z nowymi zębami. W zależności od układu i konstrukcji zębów, honownik może być używany wielokrotnie, co zapewnia bardzo krótki okres amortyzacji. Szerokość pierścienia honującego można regulować, a także wykonywać boczne wybrania. Cały proces toczenia i profilowania narzędzia do honowania kół zębatych jest w pełni zautomatyzowany. Nie jest konieczne żadne ustawianie maszyny, poza montażem półfabrykatu i tarczy obciągającej. Maszyna oblicza punkty zerowe i ścieżki cykli na podstawie danych, które można wprowadzić za pomocą prostego menu dialogowego.
Profilarka do honowników Burri PM 400 H to maszyna stworzona do regeneracji i profilowania pierścieni do honowania kół zębatych. Umożliwia zarówno usuwanie zużytych rowków, jak i nanoszenie nowych profili zębatych. Obsługuje honowniki o średnicy do 400 mm i szerokości do 60 mm.
Automatyzacja procesu - maszyna została wyposażona w głowicę z dwiema osiami NC, które umożliwiają w pełni automatyczne profilowanie. Dzięki temu honowniki można wykorzystywać wielokrotnie, co znacząco obniża koszty produkcji i skraca czas zwrotu inwestycji.
Stabilność i bezpieczeństwo - solidna konstrukcja (projektowana w MES) oraz zabudowana komora robocza przystosowana do pracy na mokro gwarantują trwałość i bezpieczeństwo procesu. Z kolei interfejs dotykowy z oknami dialogowymi zapewnia prostą i intuicyjną obsługę.
Korzyści dla użytkownika ze stosowania dedykowanej profilarki do honowników do kół zębatych:
- znaczące wydłużenie żywotności honowników do uzębień,
- szybki i w pełni automatyczny proces,
- zmniejszenie kosztów operacyjnych,
- powtarzalna jakość profili.
Toczenie średnicy pod wykonanie nowego profilu honownika do kół zębatych

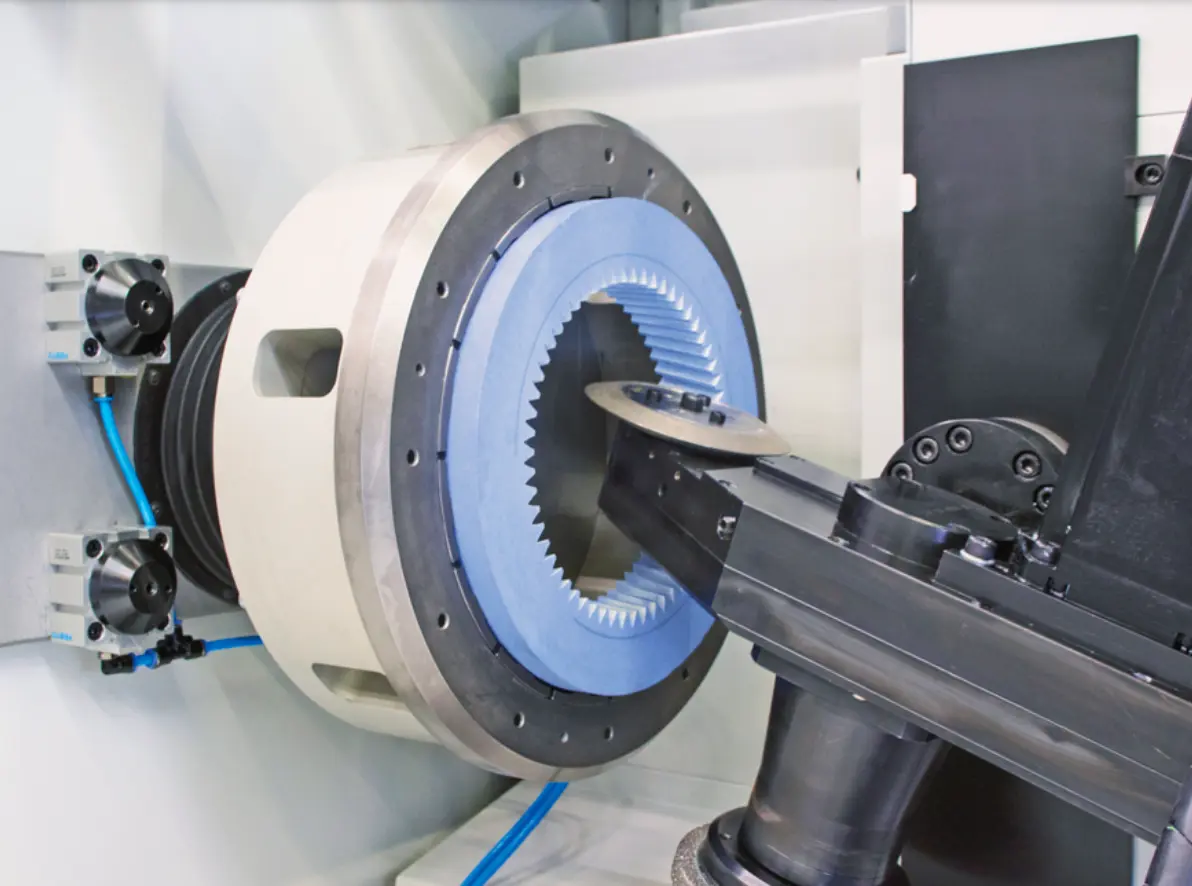

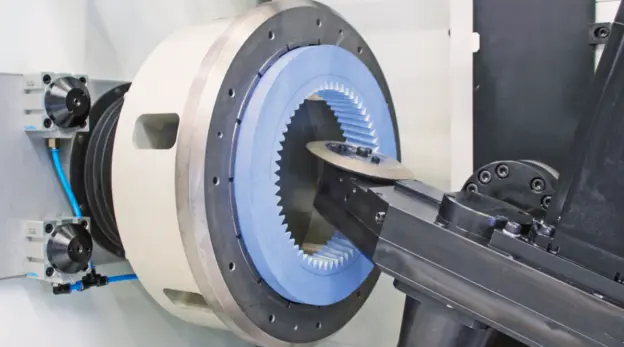

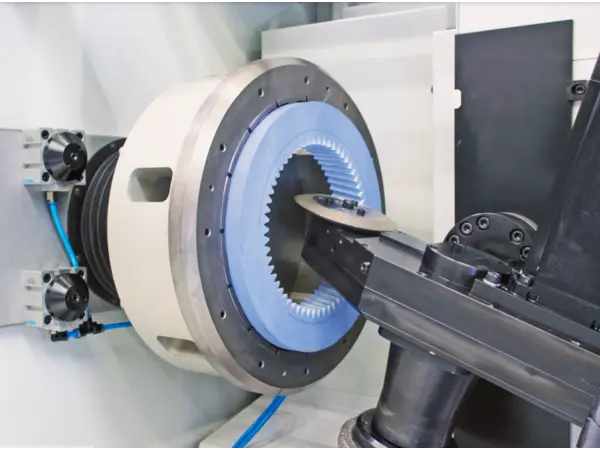

Profilowanie nowego profilu uzębienia w honowniku do kół zębatych
Profilowanie i obciąganie (dressing) ściernic – dlaczego są tak ważne, szczególnie w przypadku szlifowania kół zębatych, gwintów i ślimaków?
Proces szlifowania kół zębatych, gwintów czy ślimaków wymaga nie tylko zaawansowanych maszyn, ale także perfekcyjnie przygotowanych narzędzi. Ściernica w trakcie pracy zużywa się – traci swoją geometrię, kształt oraz ostrość. Dlatego konieczne jest jej regularne profilowanie (kształtowanie) i obciąganie (dressing - oczyszczanie, regeneracja powierzchni tnącej).
- Precyzja – profilowanie przywraca ściernicy idealny kształt, dzięki czemu zęby koła są szlifowane z zachowaniem wymiarów i jakości powierzchni.
- Oszczędność – proces profilowania i obciągania wydłużona żywotność ściernic oznacza mniejsze koszty zakupu nowych narzędzi oraz mniej przestojów.
- Powtarzalność – obciąganie ściernic zapewnia stabilny, przewidywalny proces produkcyjny, co jest kluczowe w produkcji seryjnej i wielkoseryjnej.
- Jakość – odpowiednio przygotowana ściernica gwarantuje równomierne szlifowanie, wysoką gładkość powierzchni oraz mniejszą ilość odrzutów.
Dzięki specjalistycznym maszynom Burri proces profilowania i dressingu jest szybki, automatyczny i w pełni powtarzalny.
W ofercie posiadamy również ściernice korundowe do szlifowania kól zębatych metodą profilową oraz obwiedniową -> tutaj.
