Szlifierka obwiedniowa i profilowa do kół zębatych z możliwością szlifowania gwintów i ślimaków - Burri BZ70

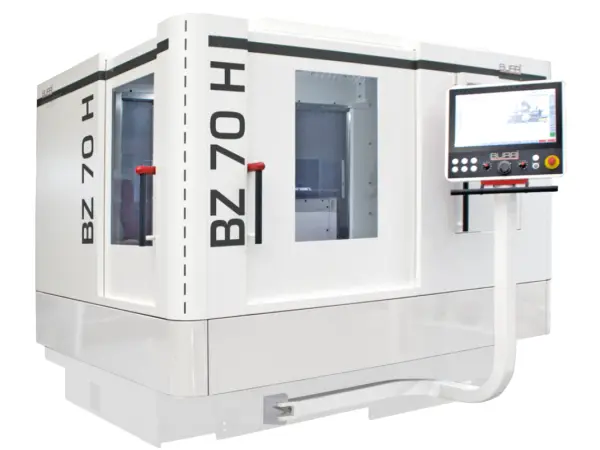

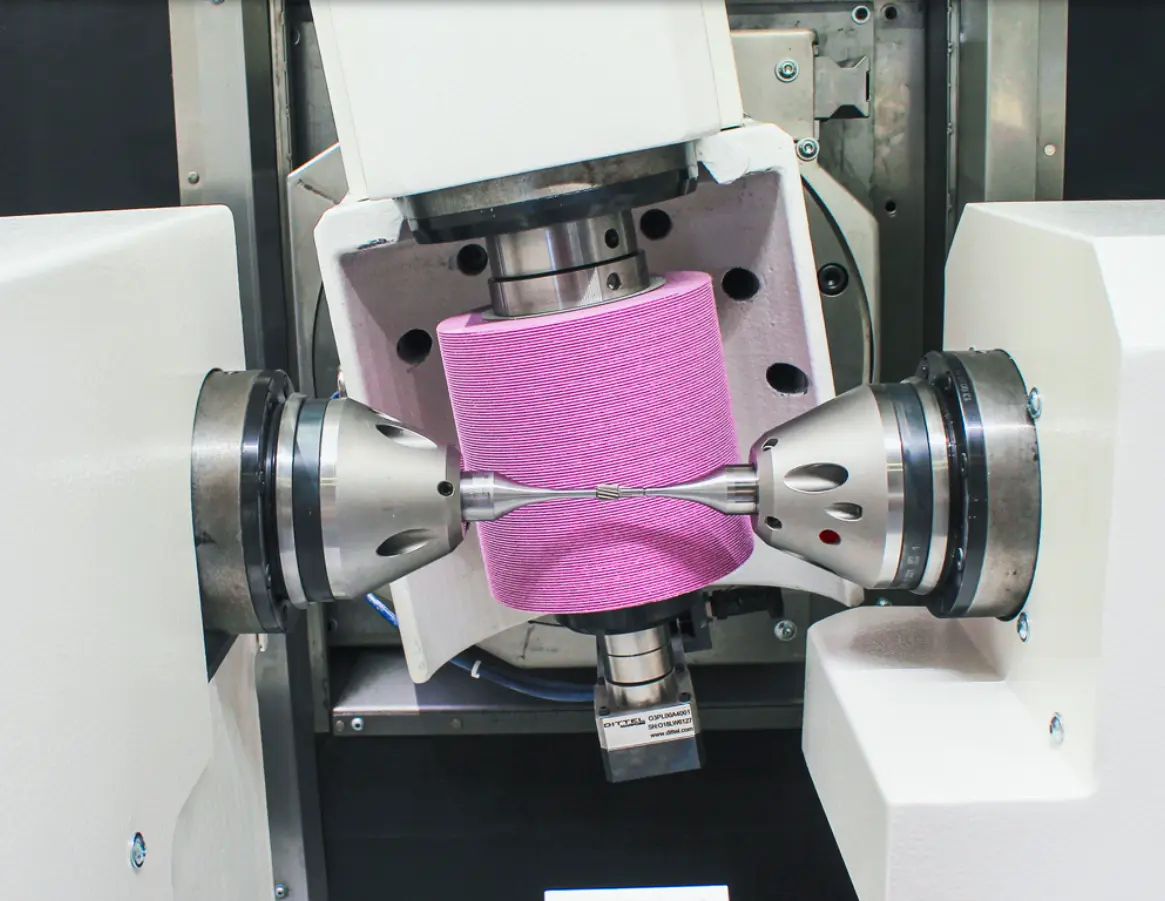

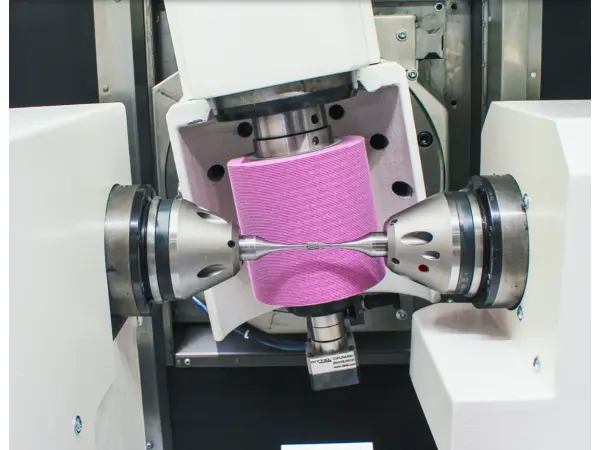

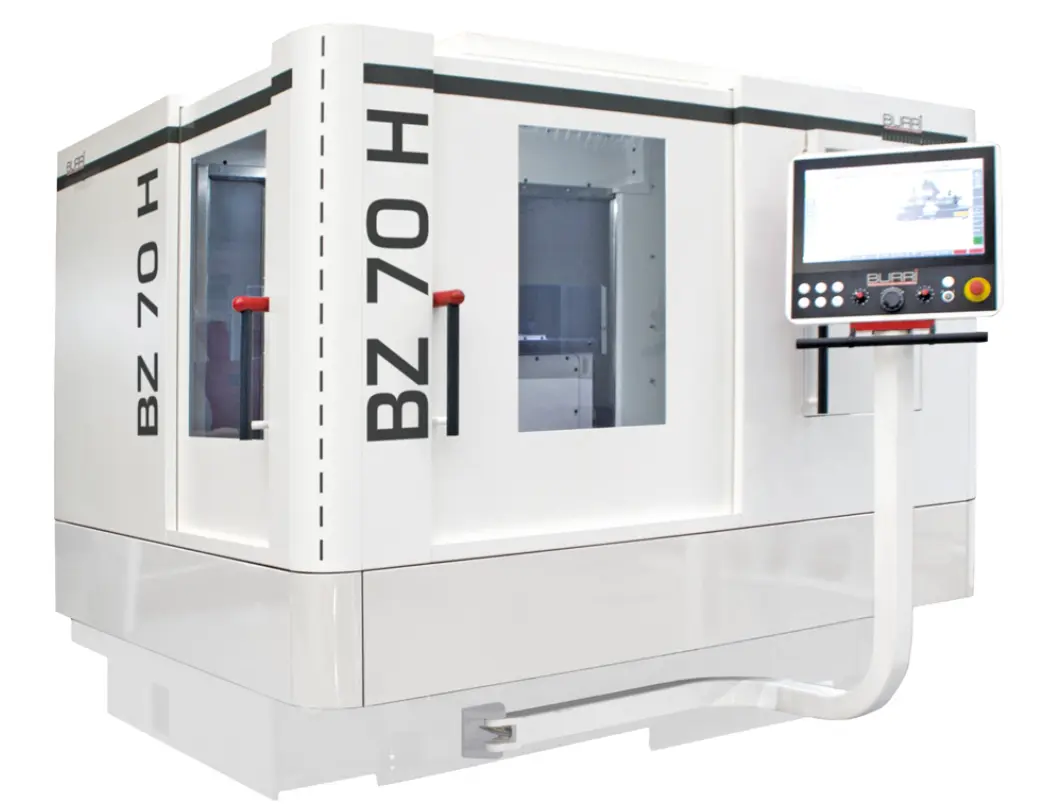

Burri BZ 70 H – rewolucyjna, ekstremalnie precyzyjna i energooszczędna szlifierka do małych kół zębatych, innowacja w kompaktowej formie

Burri BZ 70 H to pierwsza w historii zupełnie bez-hydrauliczna szlifierka do kół zębatych, oferując absolutnie najwyższą efektywność energetyczną w swojej klasie. Dzięki temu eliminuje hałas hydraulicznej pompy i osiąga minimalny pobór mocy przy jednoczesnym zachowaniu pełnej wydajności.

Idealna do małych i mikroskopijnych geometrii - szlifowanie drobnych profili kół zębatych

Maszyna przeznaczona do obróbki bardzo małych przekładni planetarnych i kół słonecznych "sun gear", w tym elementów o średnicach już od kilku milimetrów. Zastosowanie mini‑ślimaka (Bonsai worm) umożliwia użycie bardzo krótkich uchwytów, co zwiększa precyzję i stabilność procesu.

Przełomowa konstrukcja - szlifierka do kół zębatych do zadań specjalnych

Pozioma konstrukcja umożliwia niezwykle precyzyjną regulację położenia konika. Dwa synchronizowane wrzeciona (wrzeciono i przeciwwrzeciono) eliminują mniej stabilne kły, co przekłada się na doskonałą koncentrację i stabilność mocowania detalu.

Wszechstronne metody szlifowania kół zębatych, gwintów i ślimaków

BZ 70 H obsługuje wszystkie trzy najważniejsze tryby szlifowania: generatywny (generating), profilowy (profile/form) oraz ślimakowy (worm grinding). Ponadto mogą być używane zarówno tradycyjne ściernice korundowe (ceramiczne) jak ściernice CBN.

Dlaczego warto wybrać szlifierkę do kół zębatych, gwintów i ślimaków BZ 70 H?

• Najwyższa efektywność energetyczna – pierwsza na świecie hydraulikowo wolna konstrukcja, oszczędzająca energię i redukująca hałas. BZ70H to pierwsza na świecie hydrauliczna szlifierka do kół zębatych o swobodnym przełożeniu, charakteryzująca się bezkonkurencyjną efektywnością energetyczną (produkowana moc wynosi 8 kVA, wliczając automatyzację).
• Precyzja w ekstremalnie małej skali – mini‑ślimak i kompaktowe mocowanie gwarantują wyjątkową stabilność i dokładność.
• Bezkonkurencyjna stabilność mocowania – dzięki synchronicznym wrzecionom bez niestabilności.
• Elastyczność technologiczna – trzy tryby szlifowania czynią ją idealną do różnorodnych zastosowań przemysłowych.
• Maszyna jest oferowana z opcjonalnym, zintegrowanym liniowym systemem załadunku z podwójnym chwytakiem do produkcji wielkoseryjnej. Do przechowywania części dostępne są różne rozwiązania, np. pas pryzmatyczny, komórka koszowa itp.

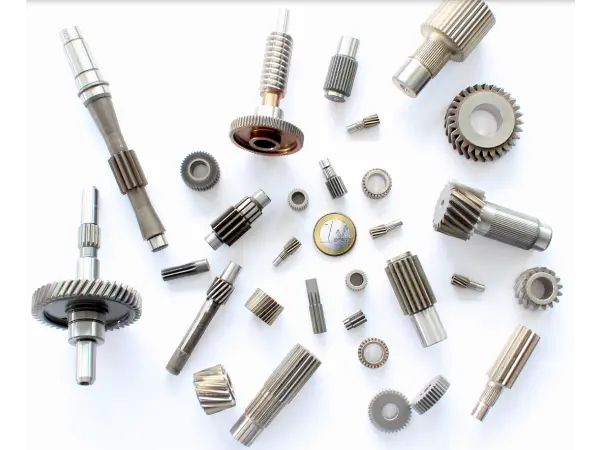

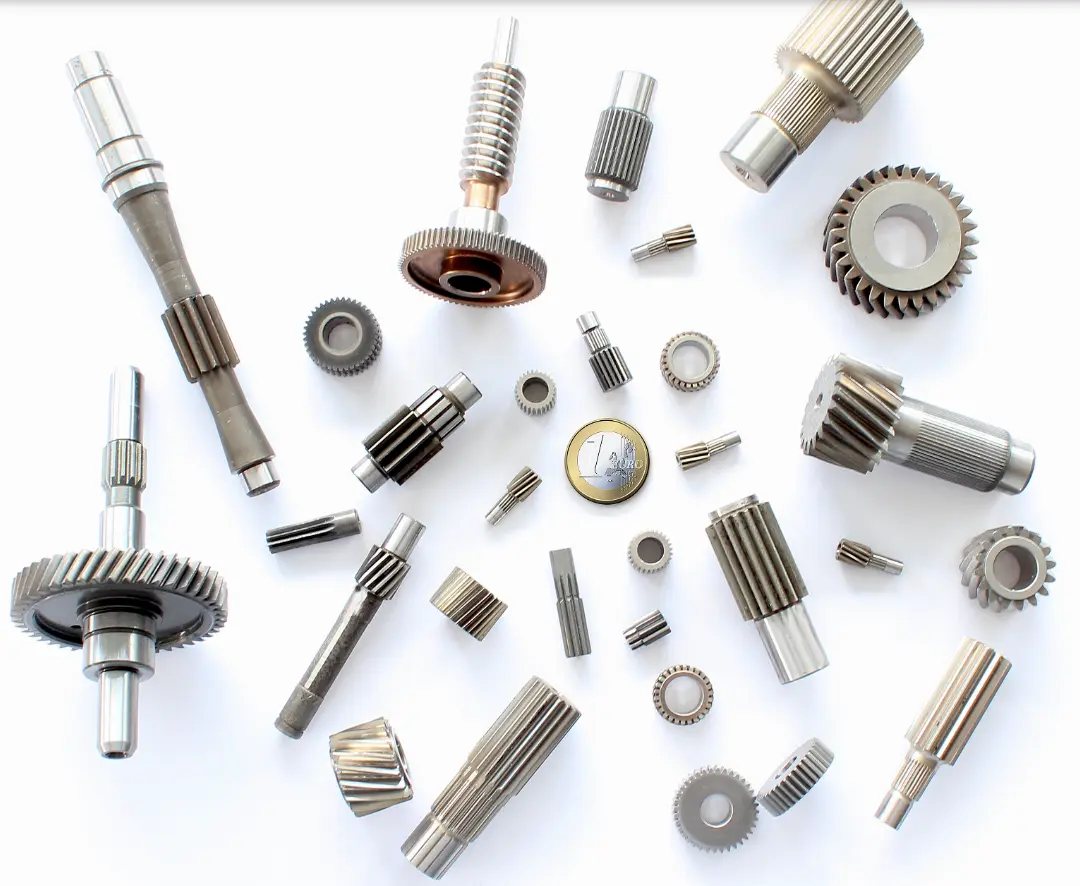

Typowe zastosowania - szlifowanie kół zębatych, gwintów i ślimaków na szlifierce BZ70H od firmy Burri

• Produkcja miniaturowych przekładni planetarnych
• Obróbka kół typu koła słonecznego "sun gear" w systemach napędowych
• Precyzyjne elementy do przemysłu motoryzacyjnego, lotniczego oraz medycznego
• Szlifowanie detali o bardzo małych wymiarach i wymagających wysokiej powtarzalności

Szlifierka Burri BZ 70 H to pierwsza na świecie bez-hydrauliczna, pozioma maszyna do szlifowania miniaturowych kół zębatych. Dzięki mini-ślimakowi, synchro wrzecionom, trzem trybom szlifowania i ekstremalnej energooszczędności, oferuje naprawdę precyzyjną, cichą i elastyczną produkcję kół zębatych o śr. do 70 mm i module 0,2–2 mm.

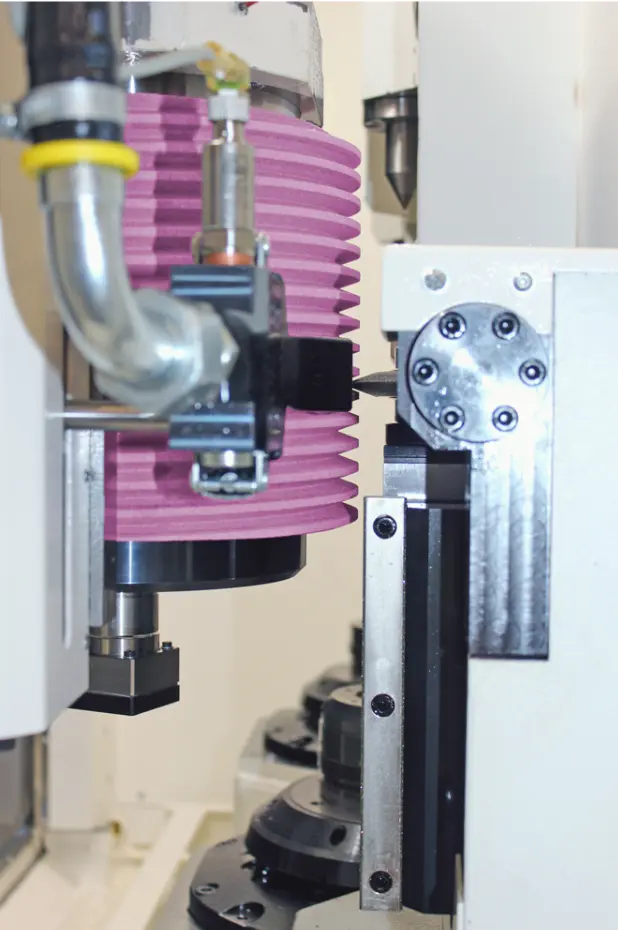

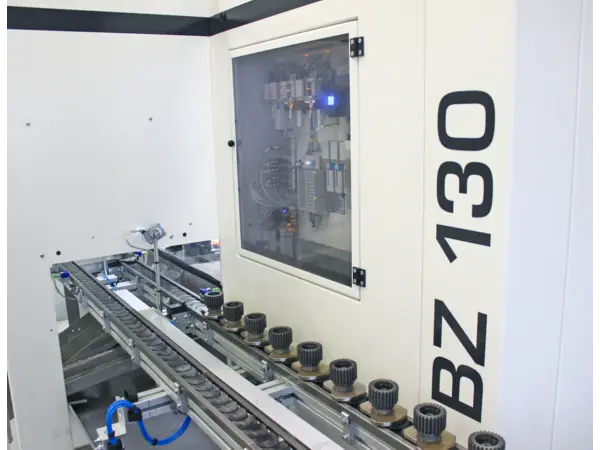

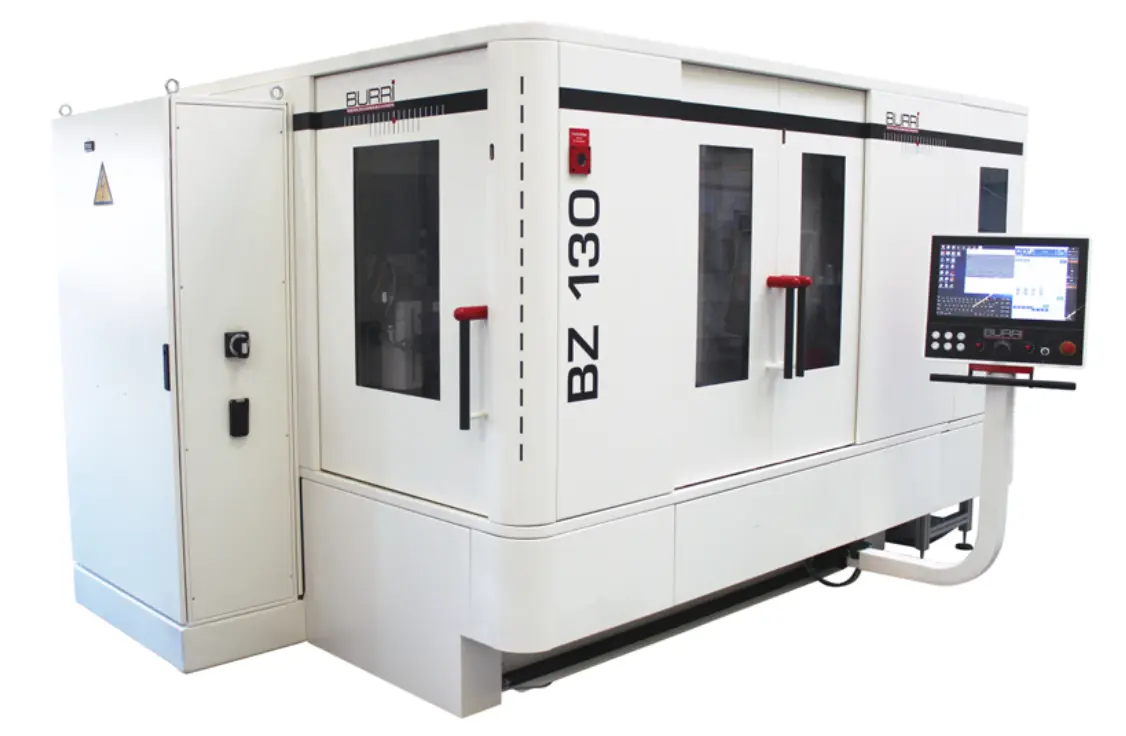

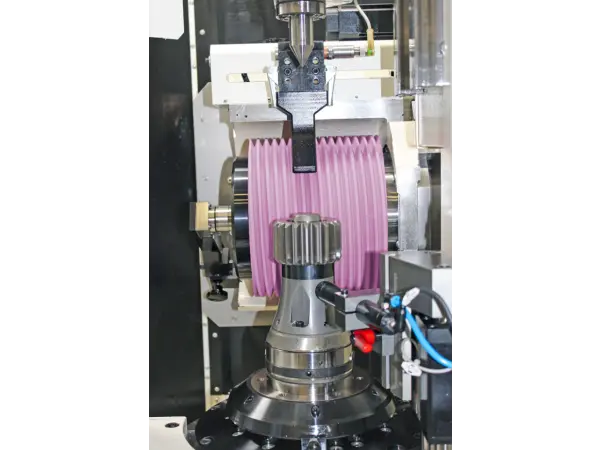

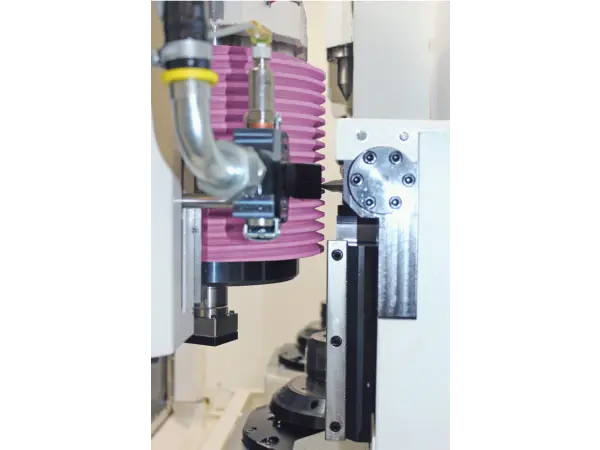

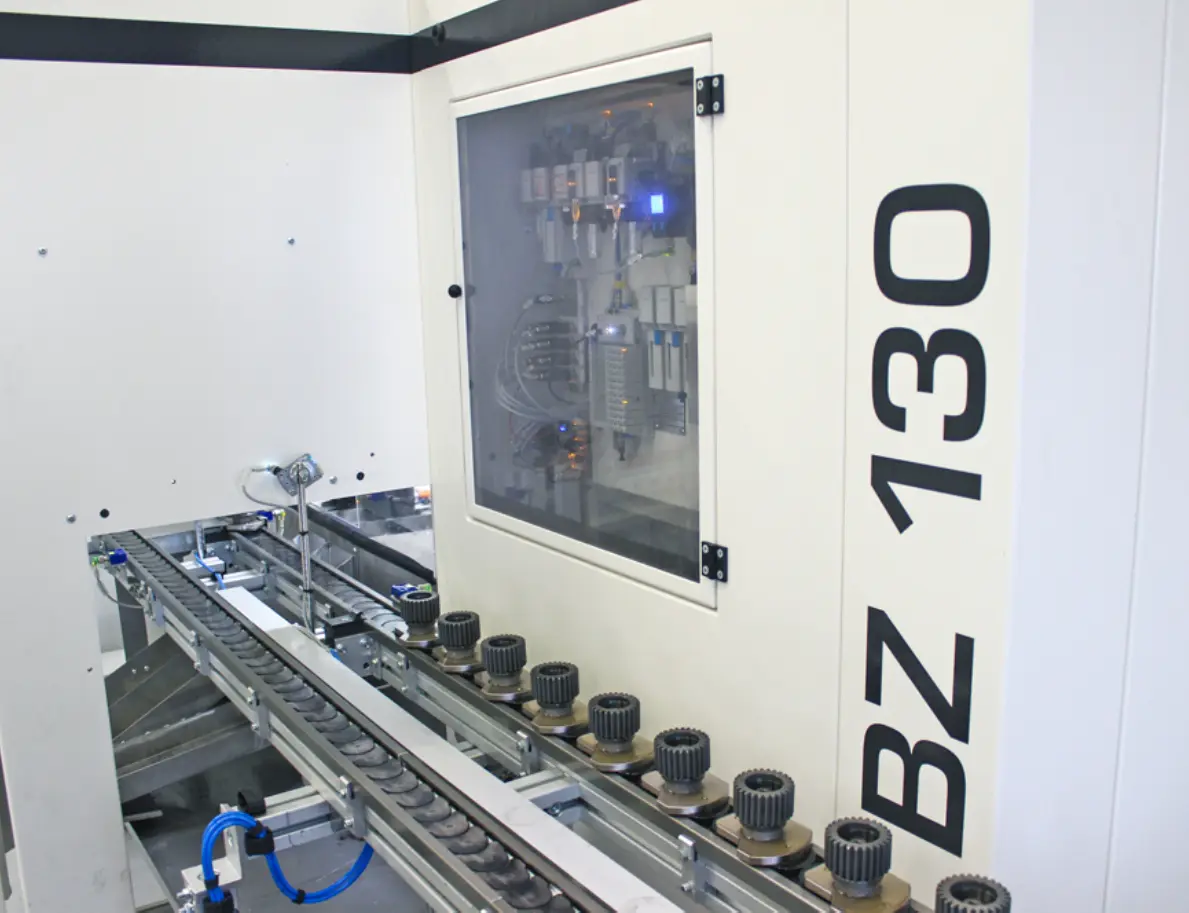

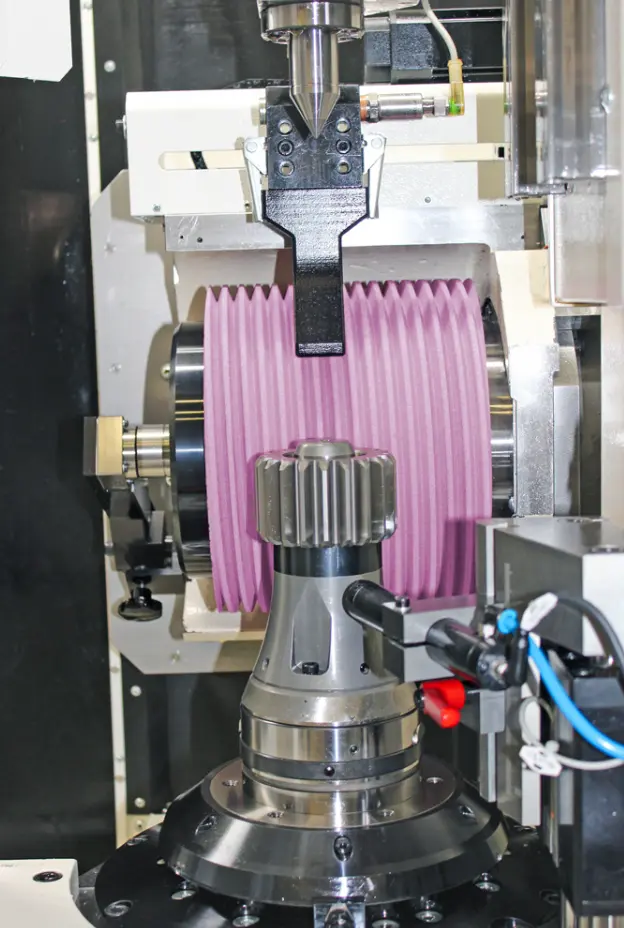

Burri BZ 130 – dwuwrzecionowa szlifierka obwiedniowa do kół zębatych, do dużych serii

Nowatorska konstrukcja, zoptymalizowana do produkcji wielkoseryjnej kół zębatych - szlifowanie kół zębatych na dużą skalę

Szlifierka Burri BZ 130 to w pełni nowy koncept maszyny opracowany własnymi siłami przez firmę Burri. Nowatorska konfiguracja osi eliminuje potrzebę stosowania kosztownych obrotowych stołów, co pozwala na niezwykle kompaktowe wykonanie urządzenia. Nowatorska szlifierka dwuwrzecionowa BZ130 została zintegrowana z naszą platformą modułową z łożem z odlewu mineralnego. Maszyna wyróżnia się na tle konkurencji unikalnym układem osi. Maksymalna średnica kół zębatych została zwiększona do 160 mm, a czas od wióra do wióra został skrócony o 2 sekundy dzięki zoptymalizowanemu osiowemu rozmieszczeniu wrzecion obrabianego przedmiotu. Dzięki wewnętrznie zintegrowanemu systemowi załadunku, maszyna doskonale nadaje się do produkcji wielkoseryjnej. Do magazynowania części dostępny jest przenośnik taśmowy lub samodzielnie opracowany system koszowy. Niezrównana jest również efektywność energetyczna – 10 kVA – w produkcji wielkoseryjnej, w tym w automatyzacji.

Dwuwrzecionowa architektura dla maksymalnej wydajności - szlifierka do kół zębatych obwiedniowa i profilowa

Maszyna została zaprojektowana od podstaw jako urządzenie z dwoma wrzecionami, co umożliwia jednoczesne szlifowanie dwóch uzębień lub pracę w trybie naprzemiennym — np. szlifowanie jednego podczas ładowania drugiego. Dzięki temu osiągana jest wyjątkowo krótka czasówka "wiór do wióra" wynosząca zaledwie 2 sekundy. Cała konstrukcja zajmuje powierzchnię tylko 4,2 m², co w kontekście wydajności czyni ją wyjątkowo kompaktową.

Przeznaczenie: produkcja seryjna i wielkoseryjna w obróbce szlifierskiej kół zębatych

Model BZ 130 został stworzony z myślą o wysokowydajnym szlifowaniu obwiedniowym kół zębatych ściernicami ślimakowymi — idealnym rozwiązaniem dla produkcji wielkoseryjnej w branżach takich jak przemysł motoryzacyjny czy elektryczny.

Zalety i atuty szliferki obwiedniowej Burri 130Z do produkcji seryjnej i wielkoseryjnej

• Dwa wrzeciona = podwojona wydajność – równoległa lub naprzemienna obróbka części.
• Ekstremalnie krótki czas – tylko 2 sekundy przerwy między cyklami.
• Minimalny ślad przestrzenny i oszczędność miejsca – wydajna maszyna zajmująca jedynie 4,2 m².
• Eliminacja kosztownych obracanych stołów dzięki opatentowanej konfiguracji osi.
• Stabilność i jakość – konstrukcja zintegrowana z systemem ładowania i bezpośrednimi wrzecionami zapewnia stabilne mocowanie oraz wysoką powtarzalność.
• Idealna do masowej produkcji – zoptymalizowana pod kątem obwiedniowego szlifowania kół zębatych z dużą powtarzalnością.

Szlifierka Burri BZ 130 stanowi nową erę w generacyjnym (obwiedniowym) szlifowaniu kół zębatych: kompaktowa konstrukcja (4,2 m²), dwa wrzeciona, ultra-szybkie przezbrojenie wiór do wióra 2 s oraz nowatorska oś konstrukcji — idealna do produkcji wielkoseryjnej kół zębatych o średnicy 10–130 mm i module 0,5–3 mm.

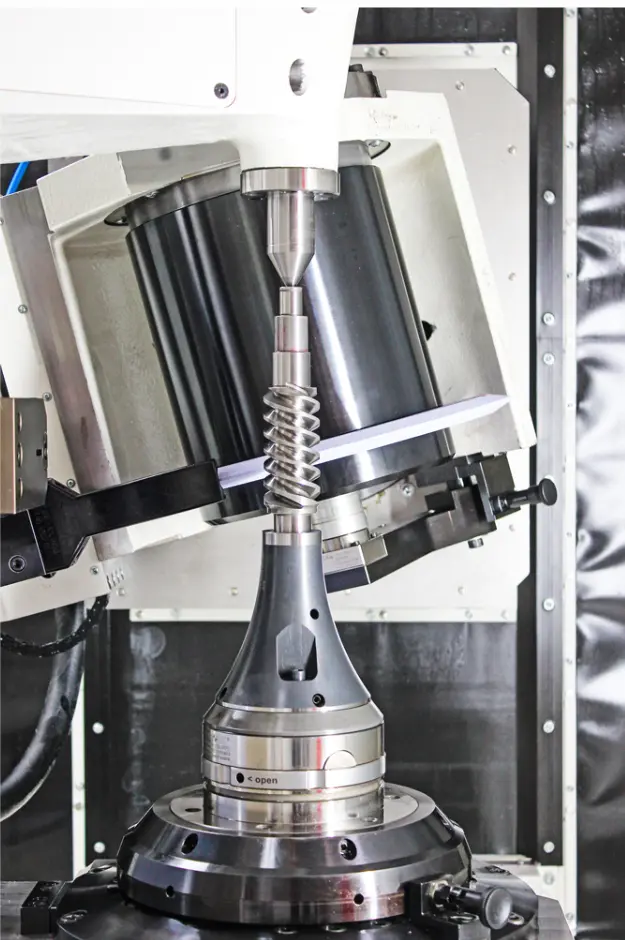

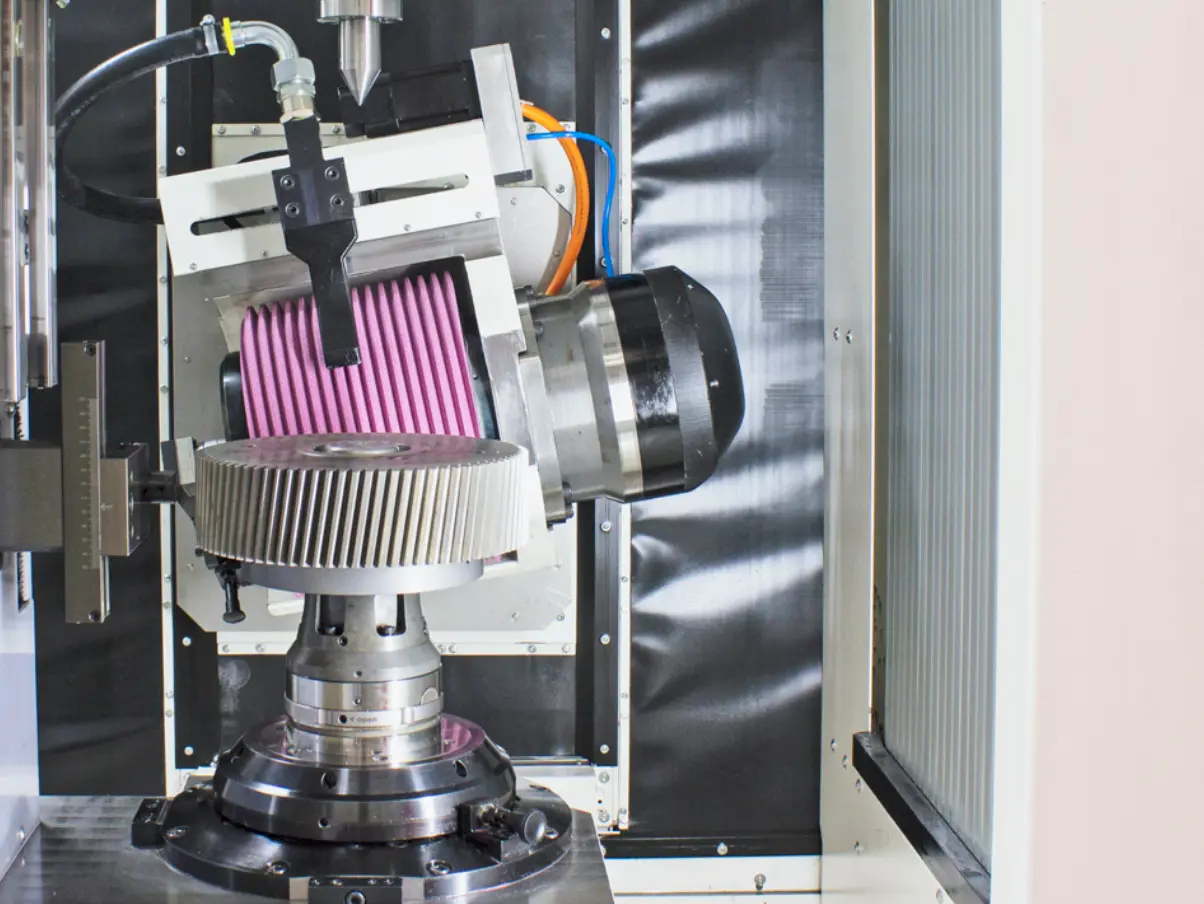

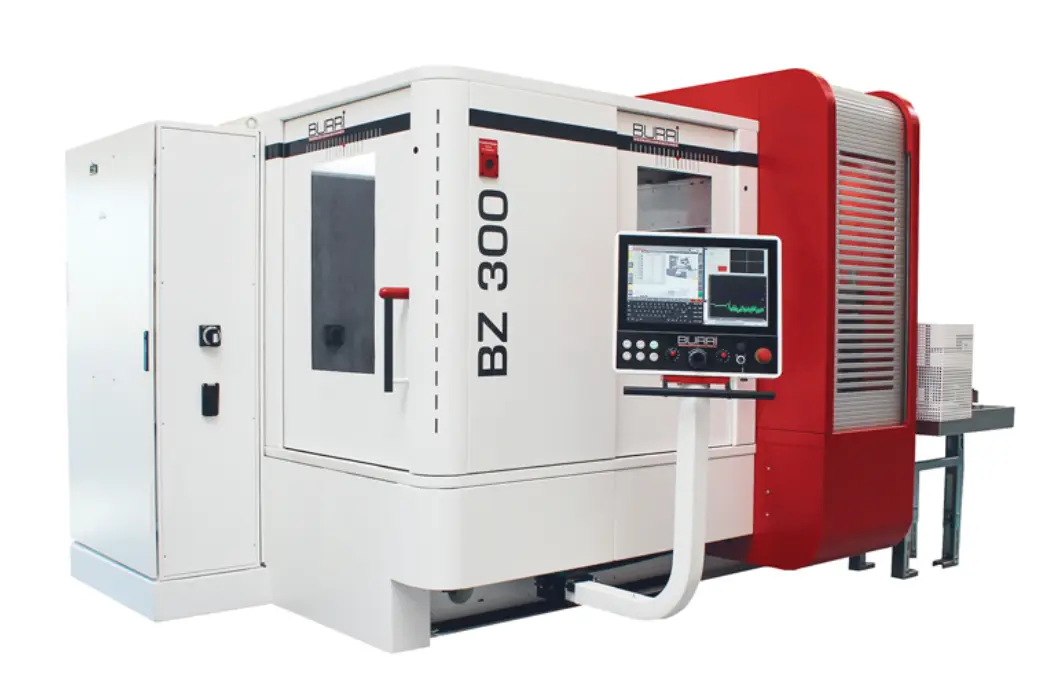

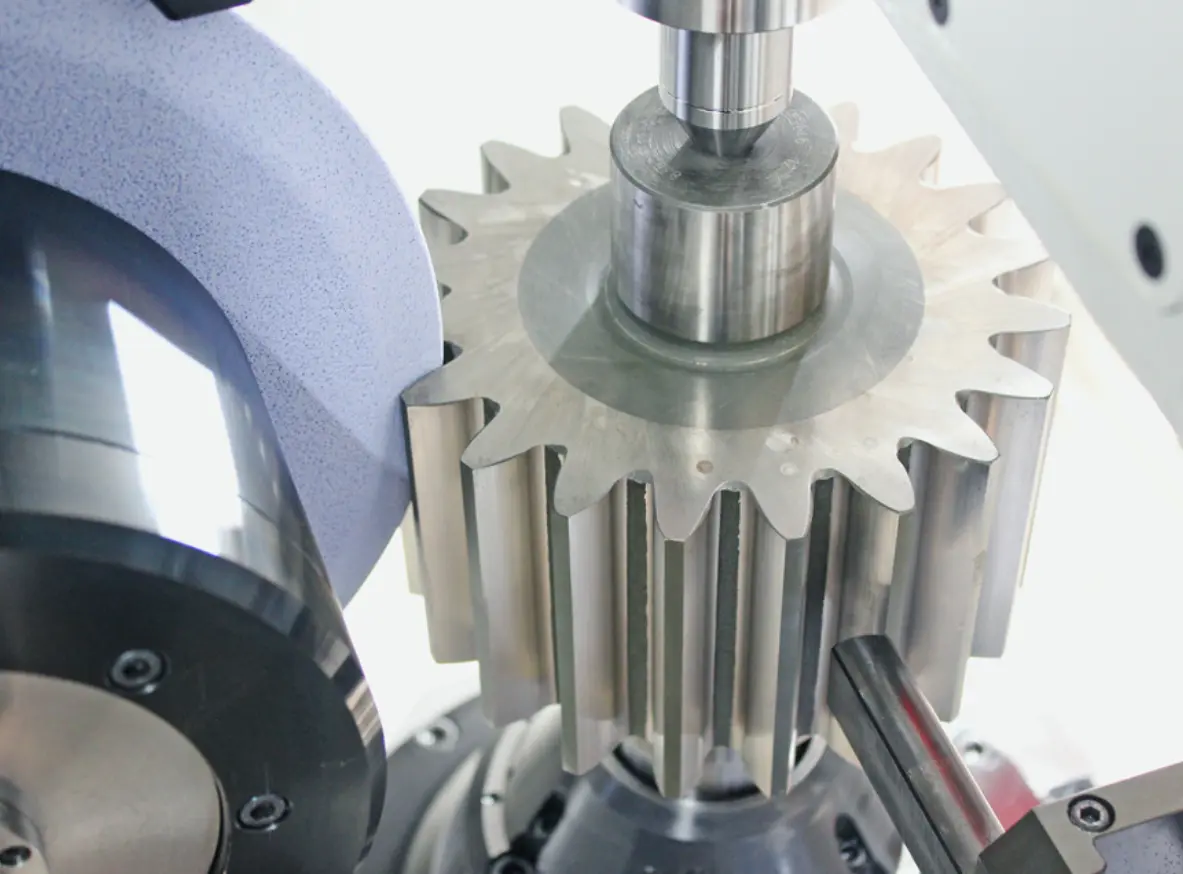

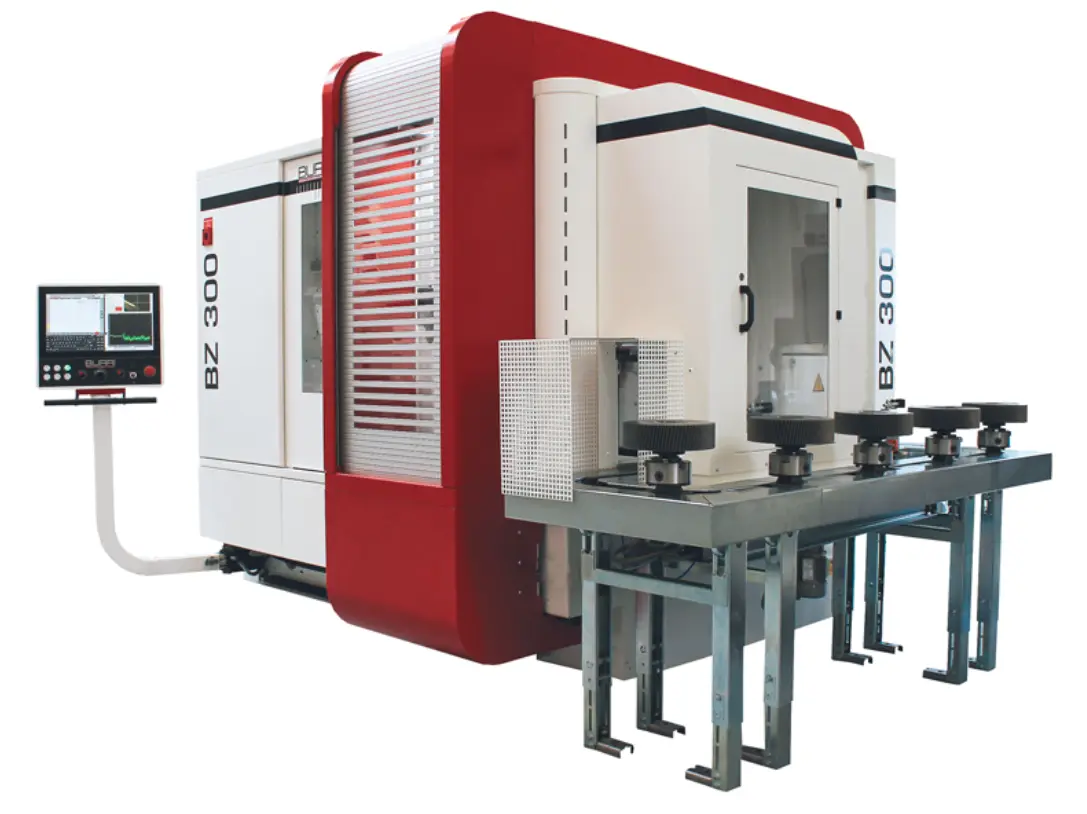

Szlifierka do kół zębatych i ślimaków Burri BZ 300 – zaawansowane centrum szlifierskie do kół zębatych. Modułowa innowacja – jeden system, wiele możliwości.

Szlifierka Burri BZ 300 to innowacyjna maszyna zbudowana na unikalnej, modułowej platformie, pozwalającej na elastyczne konfigurowanie jej zgodnie z potrzebami produkcyjnymi — od prototypów po wielkoseryjną produkcję. Obsługuje trzy tryby: szlifowanie obwiedniowe ściernicą ślimakową, profilowe ściernicą kształtową oraz szlifowanie ślimaków, co czyni ją wszechstronnym rozwiązaniem w branży obróbki kół zębatych. Szlifierka Burri BZ 300 to modułowe centrum do szlifowania kół zębatych i ślimaków o średnicach od Ø 5–300 mm (400 mm przy załadunku ręcznym).

Automatyzacja z myślą o wydajności - maszyna wyposażona jest w 4-osiową stację ładowania typu gantry (podnośnik bramowy), która umożliwia wykonywanie załadunku zarówno ręcznie, jak i automatycznie równolegle z obróbką części. Umożliwia to obsługę zarówno produkcji jednostkowej, prototypowej, jak i wielkoseryjnej.

Stacja załadunku może być dodatkowo wyposażona w funkcje takie jak: elektroniczne odolejanie, pomiar części, szczotkowanie, laserowe znakowanie czy taśmociąg w trybie produkcji partii. Dodatkowo możliwe jest zainstalowanie drugiego wrzeciona do dressingu, np. do profilowania lub obróbki promieni, które można ustawiać za pomocą osi NC.

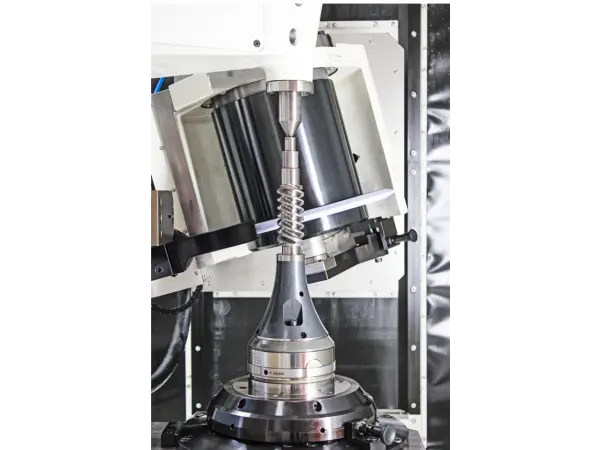

Technologia, parametry i ergonomia - szlifierka do kół zębatych i ślimaków Burri BZ 300

Maszyna została zaprojektowana jako flagowy model marki Burri, premierowo zaprezentowana w 2019 roku, po czym udoskonalona na bazie opinii klientów — łączy doświadczenia wyniesione z przebudowy i modernizacji starszych maszyn z najnowszymi rozwiązaniami konstrukcyjnymi.

Gruntowna konstrukcja obejmuje mineralne odlewy, które zapewniają wysoką sztywność, tłumienie drgań oraz stabilność termiczną.

Ponadto wrzeciono szlifierskie jest kompaktowe, osadzone bezpośrednio z wbudowanymi łożyskami — dzięki temu możliwe jest stosowanie szerokich ściernic (do 200 mm) bez potrzeby dodatkowych podpór, co sprzyja ergonomii i szybkości wymiany.

Za ścisłą kontrolę jakości odpowiada zintegrowany system automatycznego wyważania ściernicy oraz akustyczną detekcją kontaktu, co umożliwia pełne automatyczne ustalanie parametrów przy zamkniętych drzwiach maszyny.

Dlaczego warto postawić na szlifierkę do kół zębatych i ślimaków Burri BZ 300?

• Wszechstronna użyteczność – jeden model do różnych technologii szlifowania: obwiedniowej (generacyjnej), profilowej (kształtowej) i ślimaków.
• Elastyczność produkcji – od prototypów po serię dzięki zaawansowanej automatyzacji.
• Automatyzacja podnosi wydajność – dodatkowy czynności jak pomiar itd. realizowane równolegle z obróbką.
• Ergonomia i szybka wymiana narzędzi – szerokie ściernice i szybki setup.
• Stabilność i precyzja nawet przy dużych detalach – odlewy mineralne, kompaktowe wrzeciona i czujniki w zestawie.

Dodatkowe informacje:

Podajnik bramowy w tej szlifierce z podwójnym chwytakiem ma dużą przewagę nad podajnikiem pierścieniowym. Podczas procesu ustawiania i załadunku ręcznego podajnik bramowy znajduje się poza obszarem roboczym, co ułatwia dostęp do wrzeciona detalu. W przypadku produkcji wielkoseryjnej maszynę można rozbudować o system podawania z podajnikiem taśmowym. Po odpowiednim wyposażeniu, stacja załadunkowa służy do kontroli części poddanych obróbce bez przerywania szlifowania. Wirowanie oleju pozostaje niezakłócone i pozostaje w użyciu. Dzięki półautomatycznej obsłudze stacji załadowczej, zapewniony jest bardzo ergonomiczny ręczny załadunek części. Dodatkowo, ciężkie części mogą być załadowane za pomocą dźwigu. Jest to możliwe dzięki otwieranemu włazowi załadowczemu, który otwiera się nad środkiem części, zapewniając swobodny dostęp od góry. Opcjonalnie dostępne jest drugie wrzeciono profilujące. Do szlifowania obwiedniowego na tym wrzecionie można zastosować rolkę promieniową do rowków zaokrąglonych. Możliwe jest również użycie jednego obciągacza do szlifowania obwiedniowego (ślimakowego) i drugiego obciągacza do szlifowania profilowego i/lub ślimakaw połączeniu. Podobnie, do szlifowania profilowego i ślimakowego na drugim wrzecionie profilującym można zastosować tarczę profilującą do szybkiego profilowania nowych ściernic lub do reprofilowania już używanych ściernic, a także w celu zmniejszenia ryzyka uszkodzenia tarcz profilujących po obróbce wykańczającej. Możliwa jest również implementacja ramienia przedłużającego do szlifowania małych kół zębatych.

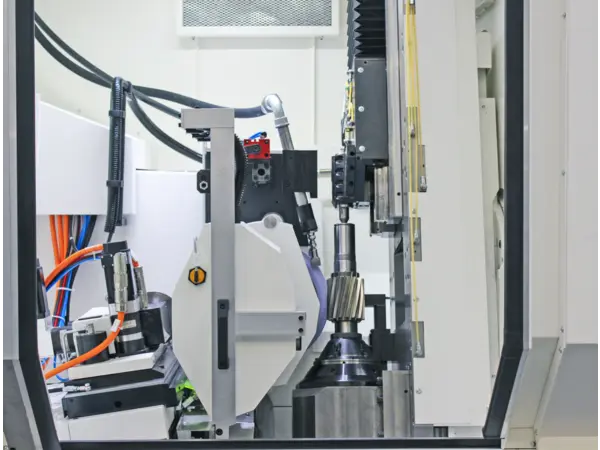

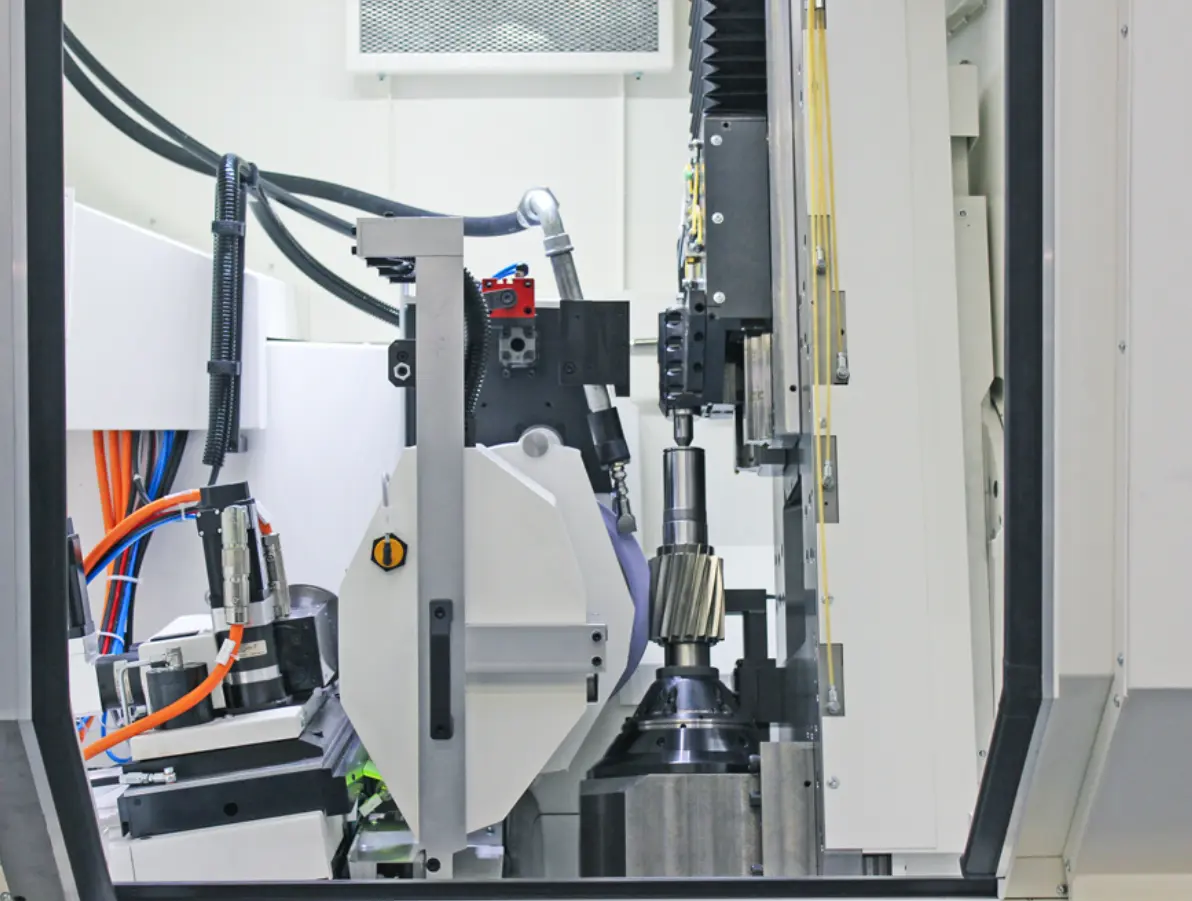

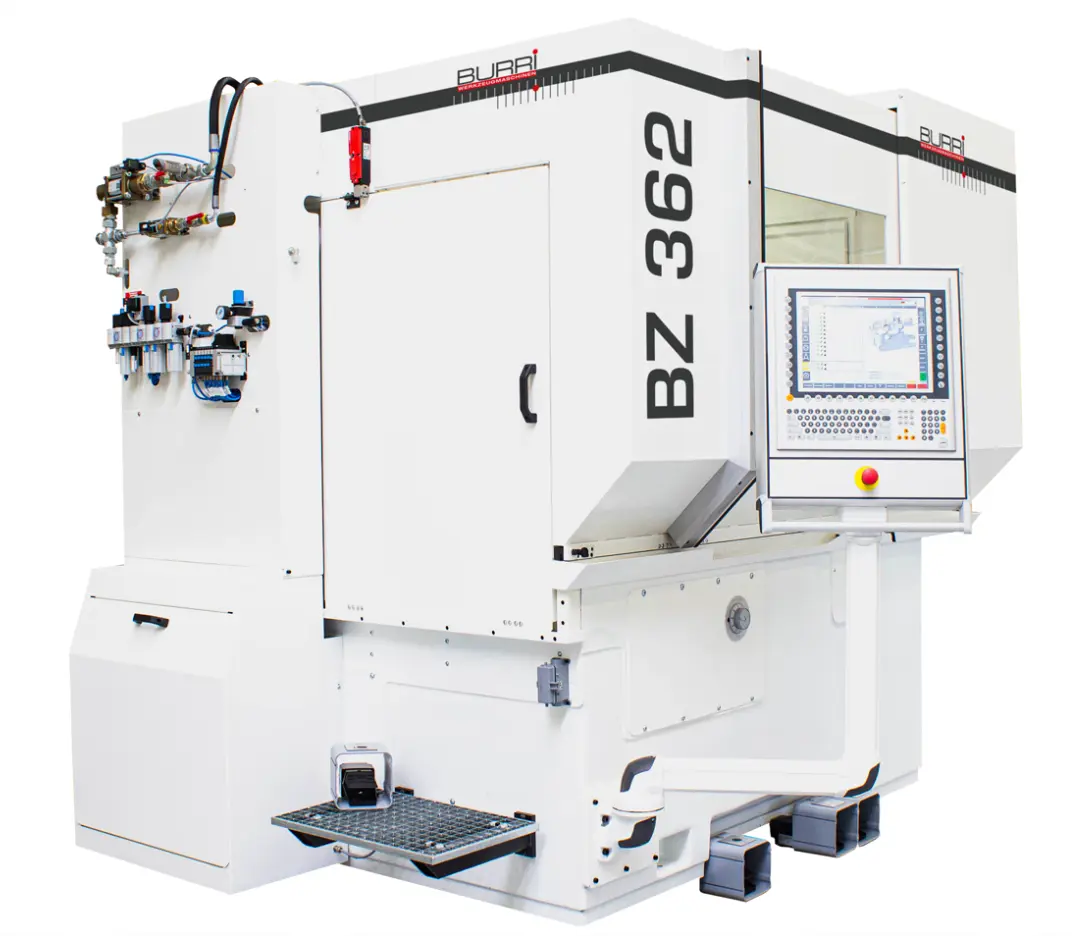

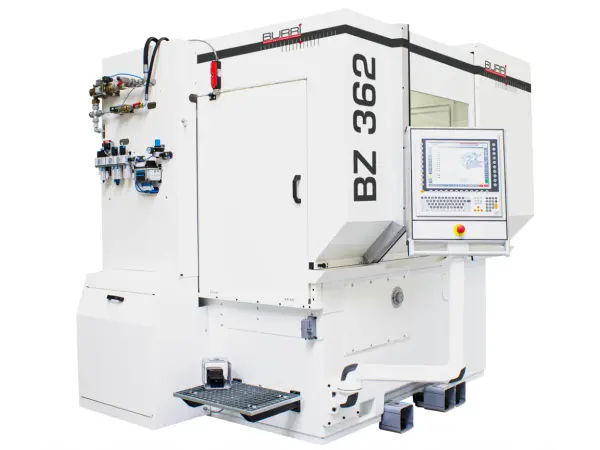

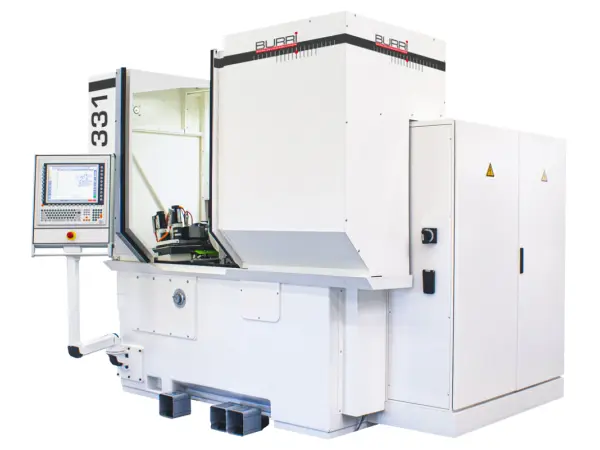

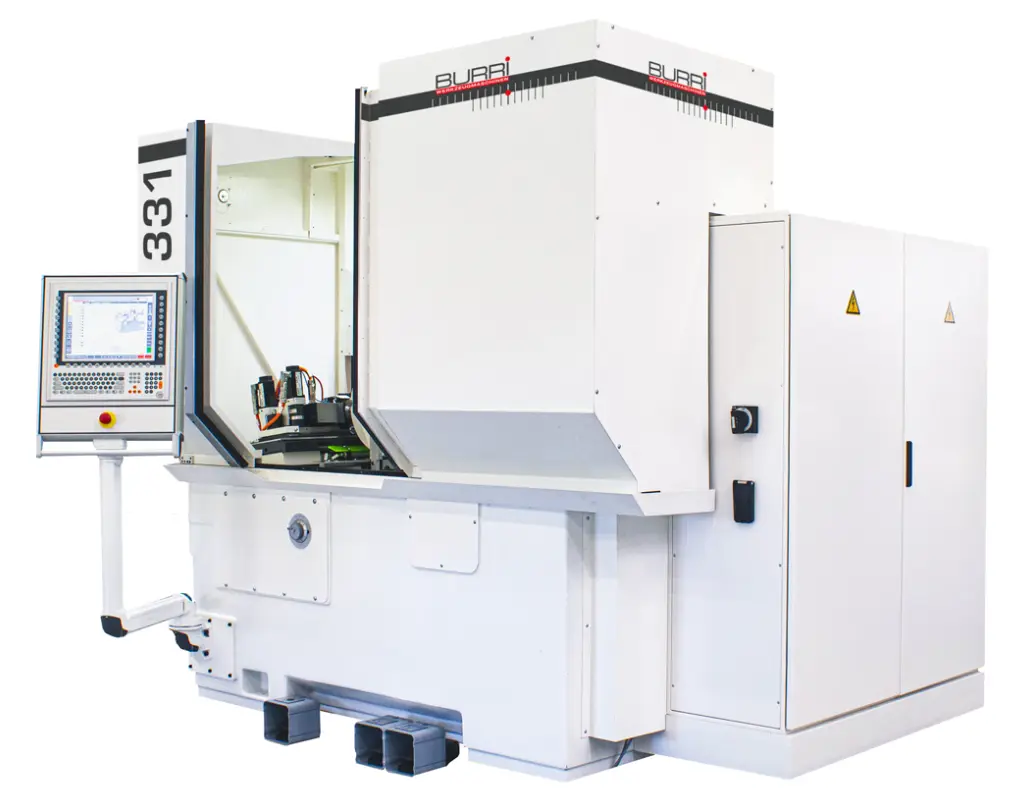

Burri BZ 331 / BZ 362 – uniwersalna szlifierka kół zębatych – obwiedniowa i profilowa. Szlifierki CNC po kapitalnym remoncie na bazie korpusów szlifierek Reishauer.

Dwa w jednym: najwyższa precyzja i elastyczność technologiczna -  Burri BZ 331 / 362 to nowoczesna, uniwersalna szlifierka CNC do kół zębatych, która umożliwia realizację zarówno szlifowania profilowego (profile grinding), jak i obwiedniowego (generative grinding) w jednym urządzeniu — zapewniając maksymalną wydajność i dokładność.

Pochodzenie konstrukcji i nowa generacja funkcji - szlifierki Burri BZ331 i BZ362, maszyny po kompletnym remoncie na bazie korpusów szlifierek Reishauer RZ 301, RZ 301AS czy AZA.

Model BZ 331 bazuje na klasycznych maszynach Reishauer (np. RZ 301, RZ 301AS czy AZA), lecz został całkowicie przebudowany przez Burri — zachowując oryginalne łoże, regulację kąta skręcenia osi i elementy obudowy wrzeciona, przy jednoczesnym wyposażeniu w najnowsze sterowanie CNC, kontrolę dialogową, serwomechanizmy z odzyskiem energii, precyzyjne enkodery oraz moduł synchronizacji wysokiej dynamiki.

Szlifierki BZ331 i BZ362 są zbudowane na oryginalnej bazie maszyny Reishauer, AZA, RZ301, RZ362 lub RZS. Maszyna składa się w 90% z nowych części.

Z maszyny bazowej używane są tylko łoże maszyny i obudowa kąta pochylenia linii śrubowej (kolumna). Wszystkie pozostałe komponenty są całkowicie nowe i opracowane przez nas.

Maszyny BZ331/362 posiadają następujące wyposażenie:

• Napęd bezpośredni wrzeciona szlifierskiego i obrabianego przedmiotu, prowadnice liniowe, śruby kulowe i liniały liniowe firmy Heidenhain we wszystkich osiach.
• Nowy suport Z z konikiem NC i regulowanym napięciem konika za pomocą sterowania serwo.

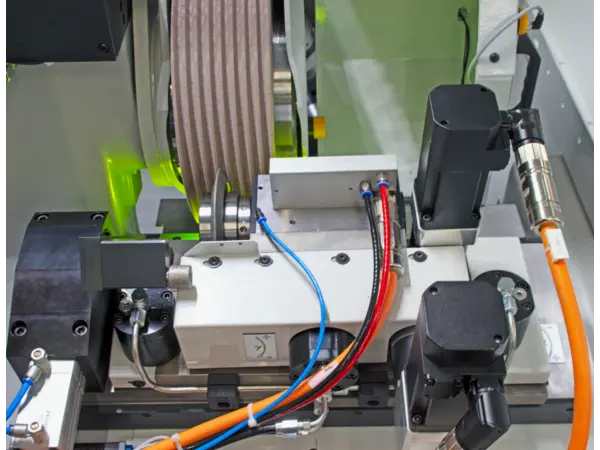

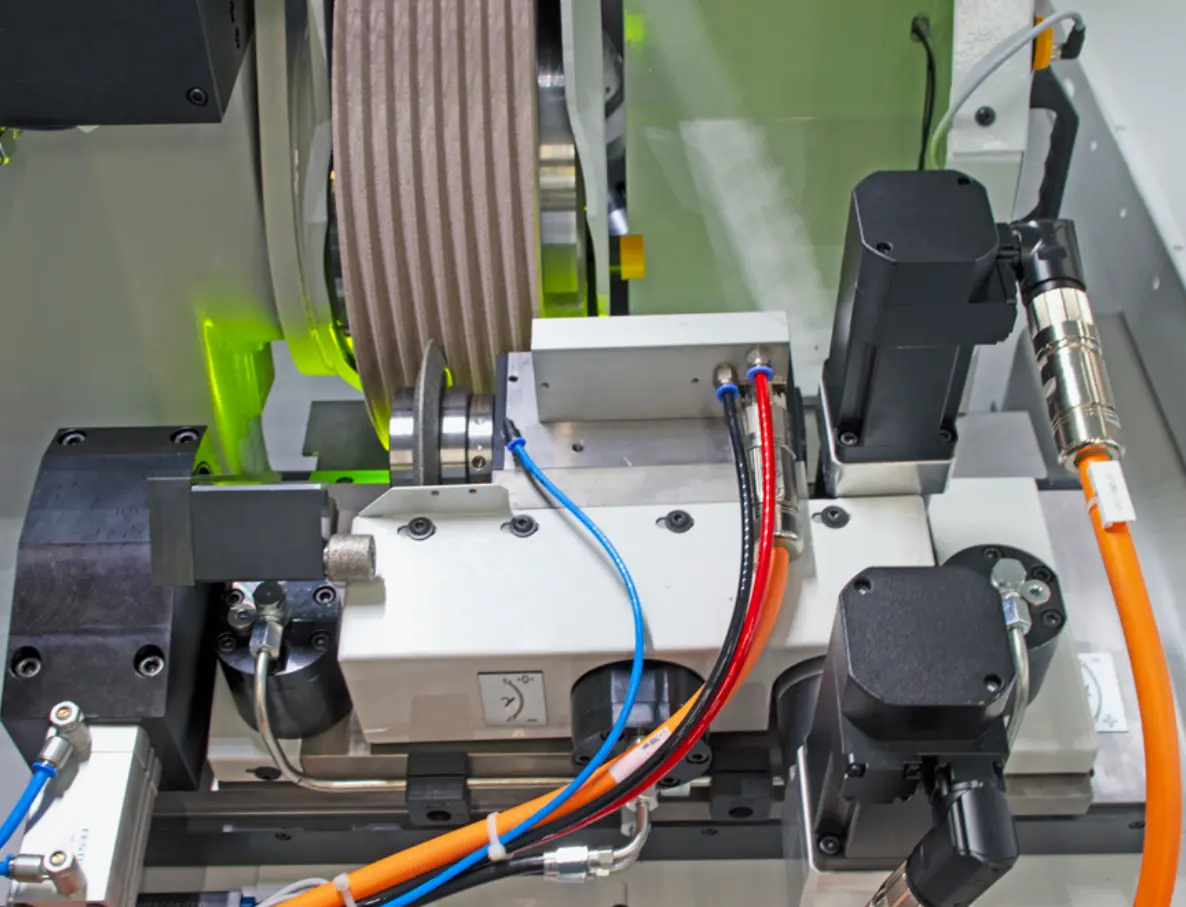

• Nowe podparcie szlifierskie z chłodzonym wodą wrzecionem profilującym z systemem szybkiej wymiany ściernic diamentowych i automatyczną korekcją kąta profilu za pomocą sterowania CNC.
• Kompaktowa szafa hydrauliczna i elektryczna są montowane na maszynie (również podczas transportu maszyny).
• Czujnik centrowania podziału materiału i system wyważania ze zintegrowaną funkcją akustyczną są standardowym wyposażeniem.
• Dodatkowo można zaoferować interfejs dla różnych systemów automatyki. Pamięć masowa maszyny stanowi karta pamięci flash o pojemności ponad 1000 części.
• Dodatkowo, zdalna konserwacja przez internet jest standardowym wyposażeniem maszyny. Maszyny BZ331/362 są w pełni zgodne z normami CE i objęte pełną gwarancją.
• Standardowym kolorem jest czysta biel (RAL 9010), ale mogą być również pomalowane zgodnie z życzeniem klienta.

Kluczowe zalety i korzyści szlifierek do kół zębatych po kapitalnym remoncie - Burri BZ331 i BZ362 na korpusie Reishauer

• Nowoczesne napędy i sterowanie CNC – z odzyskiem energii, precyzyjnymi enkoderami i łatwym interfejsem dialogowym.
• Dwumetodowa obróbka w jednym urządzeniu – profilowe i generatywne (obwiedniowe) szlifowanie dla maksymalnej elastyczności produkcji.
• Większa wydajność skrawania i dokładność – prędkość ściernic do 63 m/s i szeroki zakres modułów.
• Wsparcie dla szerokiego spektrum aplikacji – od motoryzacji, przez rolnictwo i urządzenia przemysłowe, aż po lotnictwo i maszyny włókiennicze.
• Wyższy komfort operacyjny i serwisowy – dzięki re-engineeringowi na bazie sprawdzonego łoża, zdecydowanie ulepszony komfort pracy i obsługi.

Szlifierka Burri BZ 331 i BZ 362 to uniwersalne centrum obróbki szlifierskiej kół zębatych łączące techniki generatywne (obwiedniowe) i profilowe w jednym kompaktowym systemie. Bazując na klasycznej konstrukcji, została w pełni odnowiona i wyposażona w nowoczesne CNC, energooszczędne serwonapędy oraz precyzyjne prowadnice. Obsługuje koła zębate średnicy Ø 10–330 mm, moduły 0,5–7 mm, umożliwiając maksymalną elastyczność i wydajność — idealne rozwiązanie dla wymagających branż.

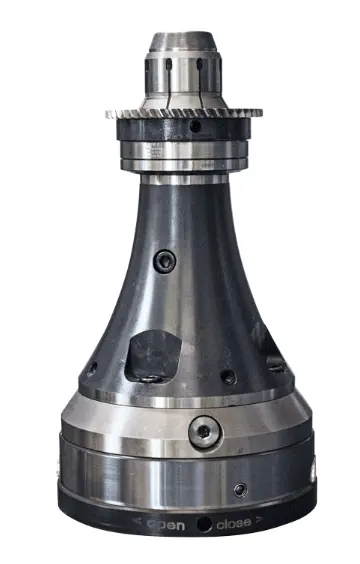

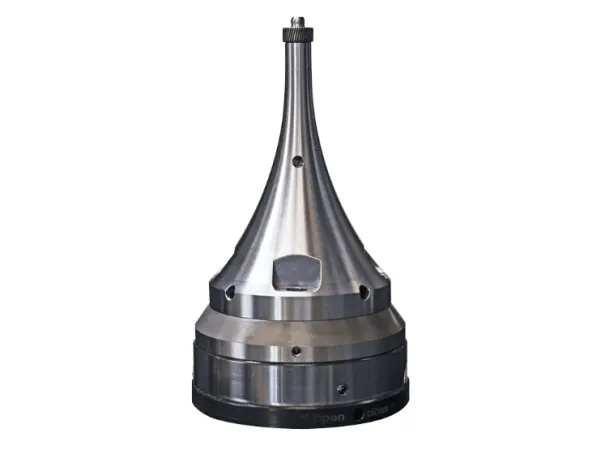

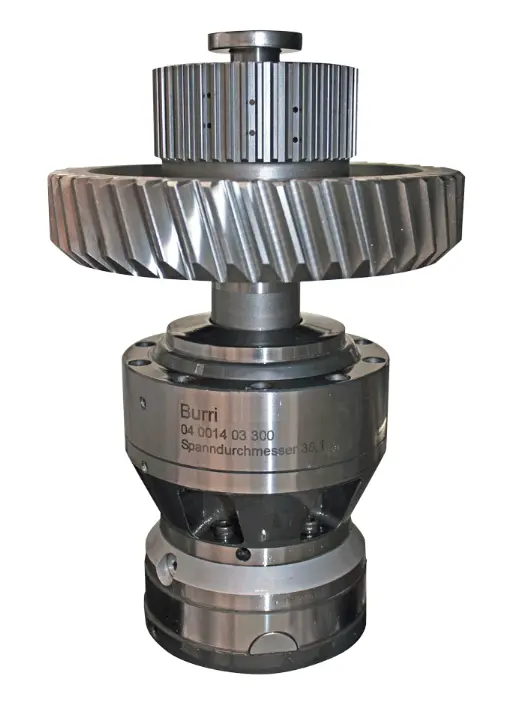

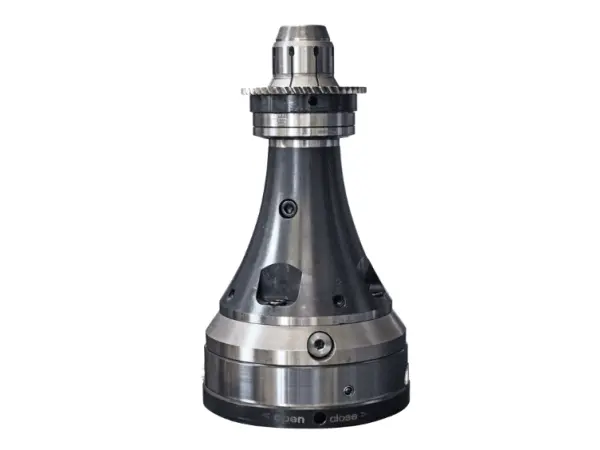

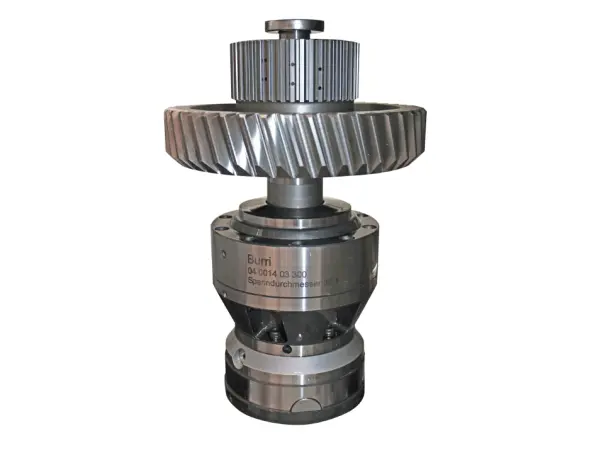

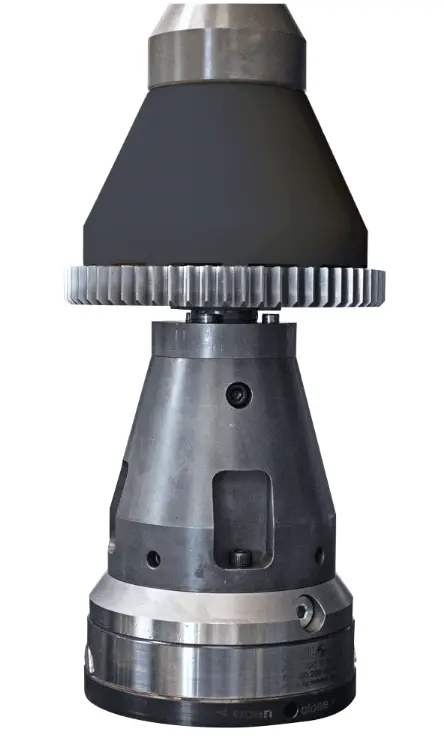

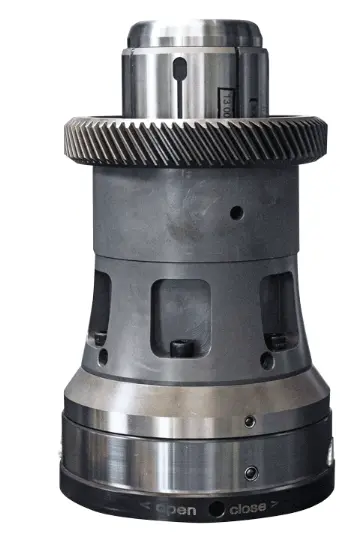

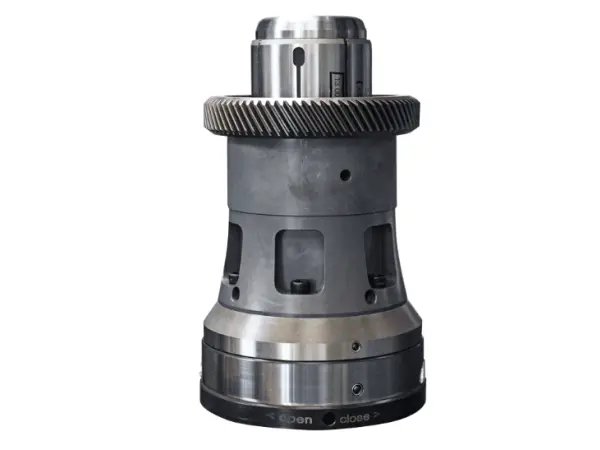

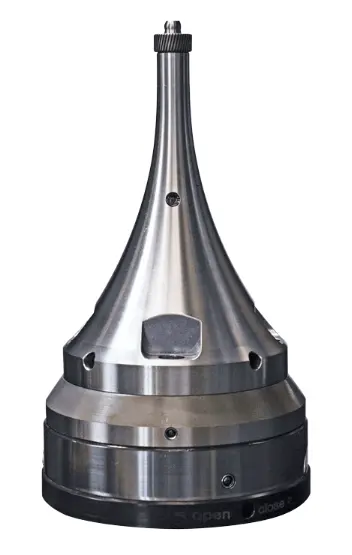

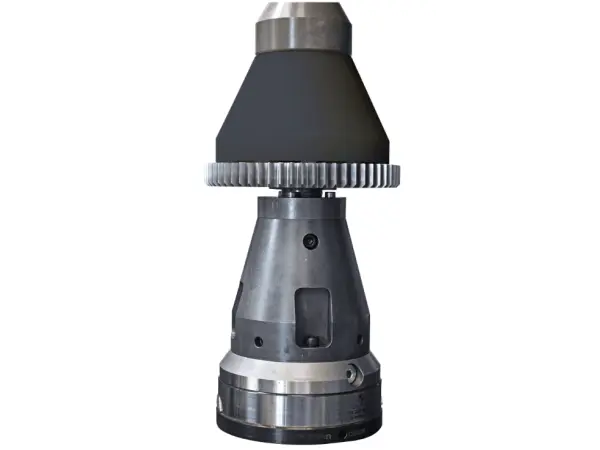

Burri – mocowania do szlifierek do kół zębatych. Serce precyzji to pewny chwyt. Mocowania mechaniczne oraz mocowania na tuleje rozprężne do szlifierek.

Firma Burri oferuje kompleksowy asortyment mechanicznych oraz hydraulicznych systemów i uchwytów mocujących, które w pełni odpowiadają specyficznym wymaganiom aplikacji szlifowania kół zębatych. Wszystkie urządzenia zaprojektowane są przez własny dział inżynierów i techników, co zapewnia doskonałe dopasowanie do każdego modelu maszyny i zastosowania. Również szlifierek pozostałych producentów.

Zalety systemów mocujących Burri w szliefierkach do kół zębatych

• Szybka wymiana – rozwiązania zostały zoptymalizowane pod kątem krótkich czasów przezbrojenia, co znacząco zwiększa efektywność produkcji.
• Wysoka siła mocowania – zapewnia pewne utrzymanie detalu, nawet przy najbardziej wymagających parametrach obróbki.
• Idealna koncentryczność – kluczowa dla zachowania wysokiej precyzji w procesie szlifowania.
• Stała siła mocowania – gwarantuje powtarzalność i stabilność cyklu obróbkowego.
• Łatwe mocowanie i zwalnianie – ergonomiczne rozwiązania ułatwiają obsługę i zwiększają komfort pracy.

Kompletny system od mechaniki po mocowanie - Burri Twój dostawca technologii szlifowania kół zębatych

Burri projektuje i dostarcza cały pakiet technologiczny — od maszyny, przez automatyzację i filtrację, aż po narzędzia mocujące, ściernice i systemy planowania cykli. W rezultacie otrzymujesz w pełni zintegrowane rozwiązanie, zoptymalizowane pod kątem Twojej aplikacji

Mocowania (clamping tools) Burri to niezawodne i precyzyjne rozwiązania do szlifierek do kół zębatych: oferowane w wersji mechanicznej i hydraulicznej, zaprojektowane z myślą o szybkiej wymianie, stałej sile mocowania, doskonałej koncentryczności i łatwym użytkowaniu — w pełni dopasowane przez dział inżynieryjny producenta.
