Frezy ślimakowe nasadzane i trzpieniowe do frezowania obwiedniowego kół zębatych i wielowypustów
Prezentacja producenta i naszego partnera narzędzi do obróbki i weryfikacji kół zębatych i wielowypustów - CTI
Oferujemy frezy ślimakowe nasadzane i trzpieniowe do frezowania obwiedniowego kół zębatych, wielowypustów, ślimacznic, kół pasowych i kół łańcuchowych. W praktyce są to frezy obwiedniowe stosowane do precyzyjnej obróbki uzębień zewnętrznych oraz wybranych profili specjalnych. W zależności od aplikacji wykonujemy frezy standardowe i specjalne, w klasach dokładności do AAA wg DIN 3968 oraz w konstrukcjach dopasowanych do wymagań procesu.

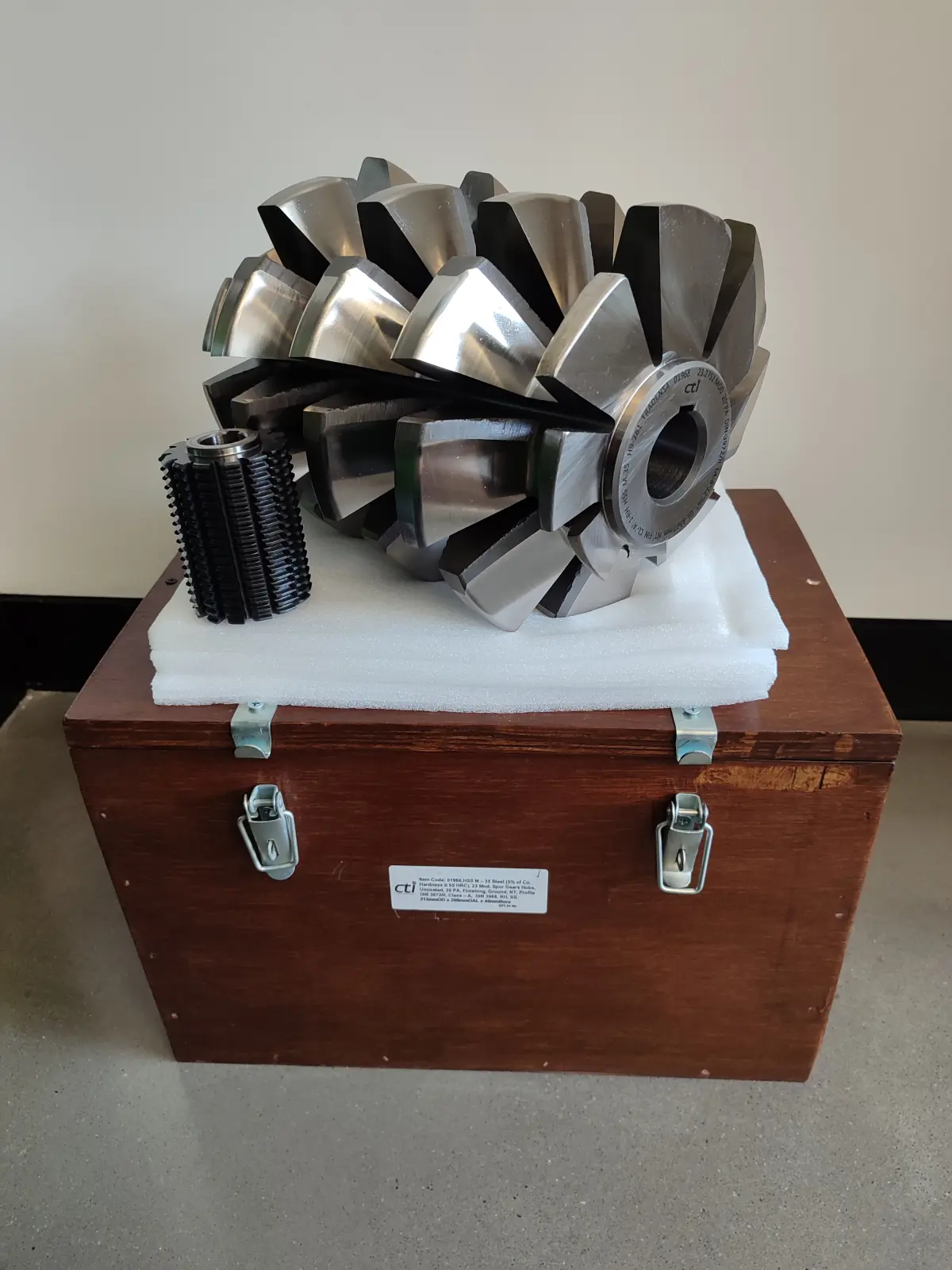

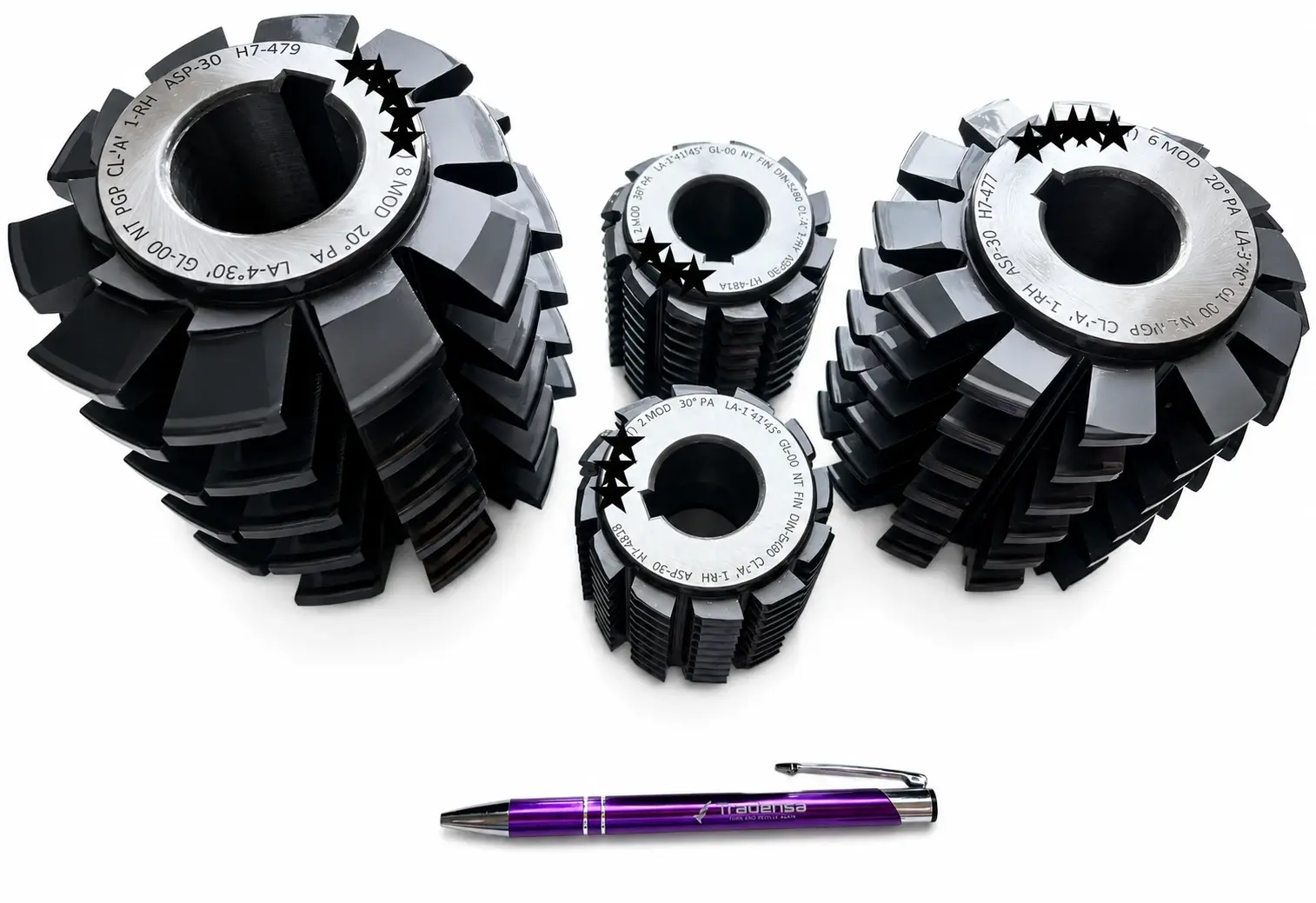

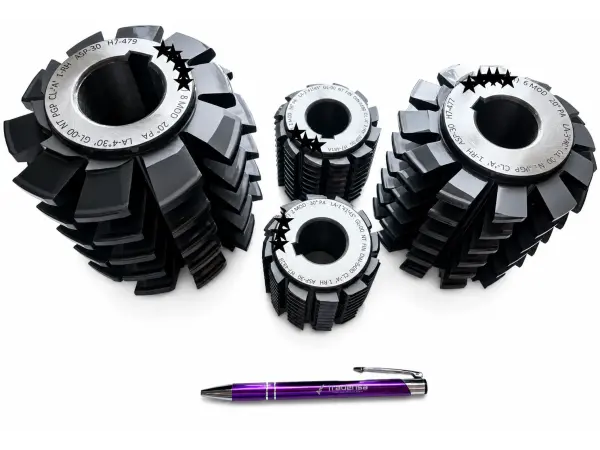

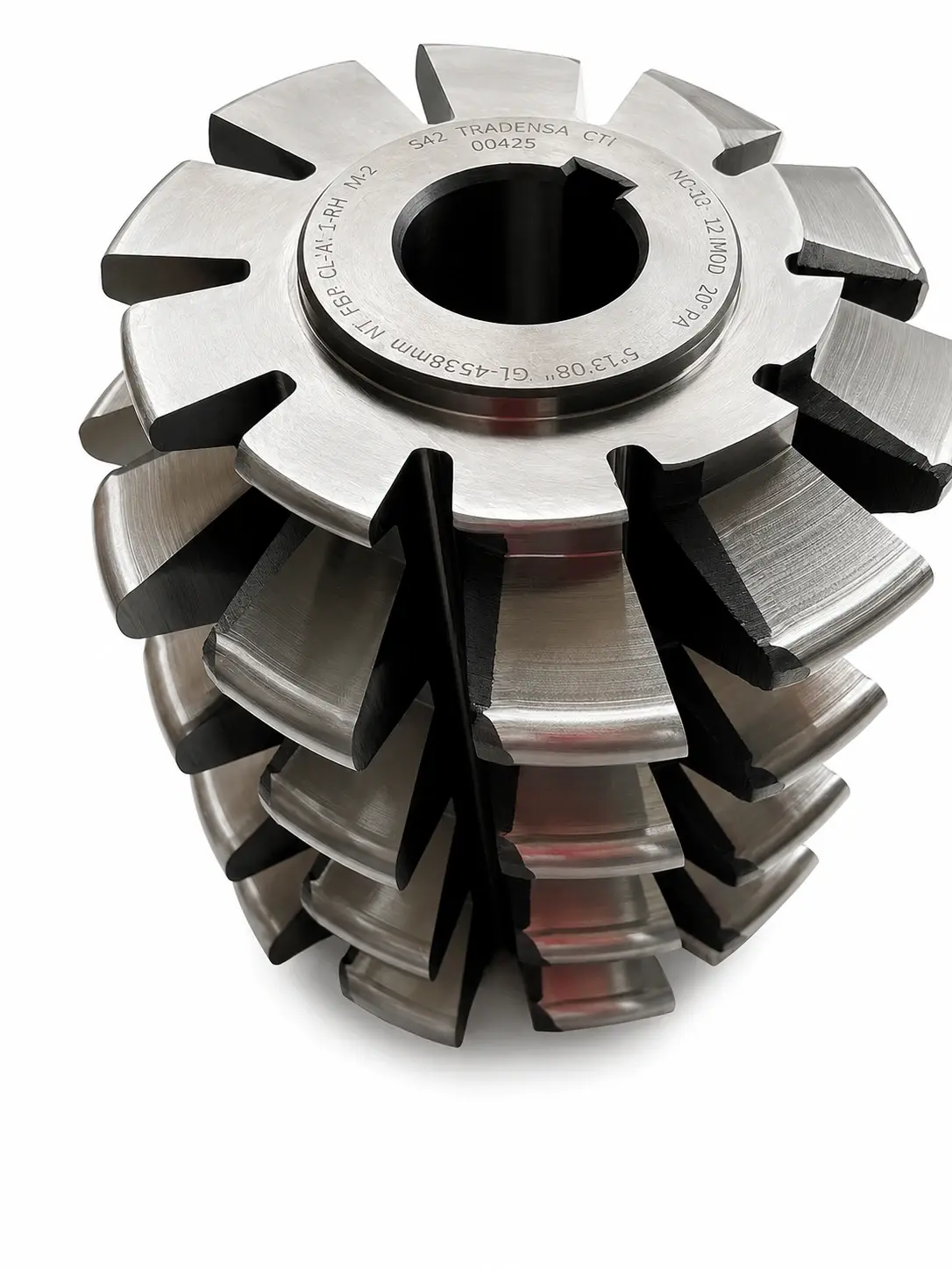

W naszej ofercie znajdują się frezy ślimakowe o modułach od 0,1 do 40 i średnicach od Ø24 mm do Ø360 mm, wykonywane do obróbki zgrubnej, półwykańczającej i wykańczającej. Oferujemy zarówno frezy nasadzane, jak i frezy trzpieniowe z konstrukcją chwytów dopasowaną do konkretnej obrabiarki oraz procesu technologicznego.
Frezy ślimakowe pozostają podstawowym narzędziem do frezowania obwiedniowego. W praktyce rynkowej spotyka się również określenia frez obwiedniowy oraz, w części zastosowań, frez modułowy. Na tej stronie opisujemy przede wszystkim frezy ślimakowe nasadzane i trzpieniowe stosowane do obróbki kół zębatych i wielowypustów.
Czym jest frez ślimakowy i do czego służy?

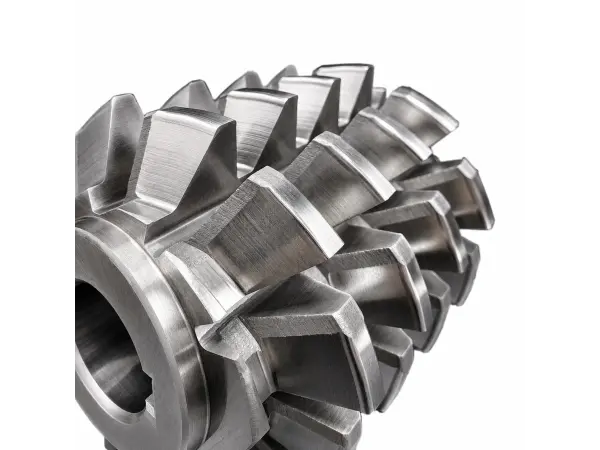

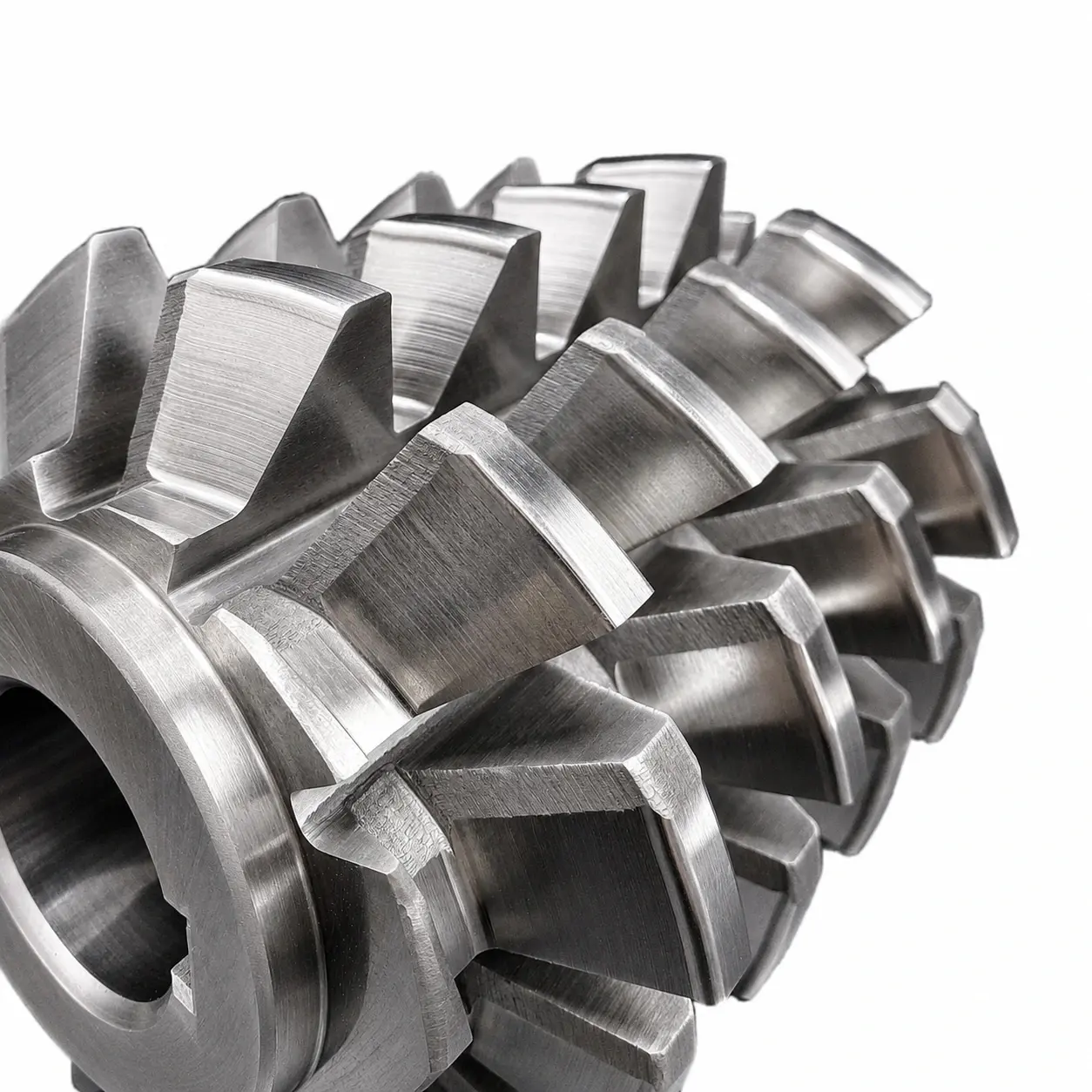

Frez ślimakowy jest narzędziem do frezowania obwiedniowego uzębień zewnętrznych. Dzięki zębom rozłożonym po linii śrubowej obracający się frez odwzorowuje współpracę zazębionej pary kół, co pozwala na wydajne i dokładne nacinanie uzębienia.
Frezy ślimakowe stosuje się przede wszystkim do obróbki:
- kół zębatych walcowych,
- wielowypustów i wielokarbów,
- ślimacznic i kół ślimakowych,
- kół łańcuchowych,
- kół pasowych,
- wybranych profili specjalnych.
Frez ślimakowy jest narzędziem uniwersalnym dla wielu zastosowań obwiedniowych i pozwala na obróbkę uzębień o bardzo szerokim zakresie parametrów geometrycznych.
Frezy ślimakowe nasadzane i trzpieniowe — podstawowe wersje wykonania

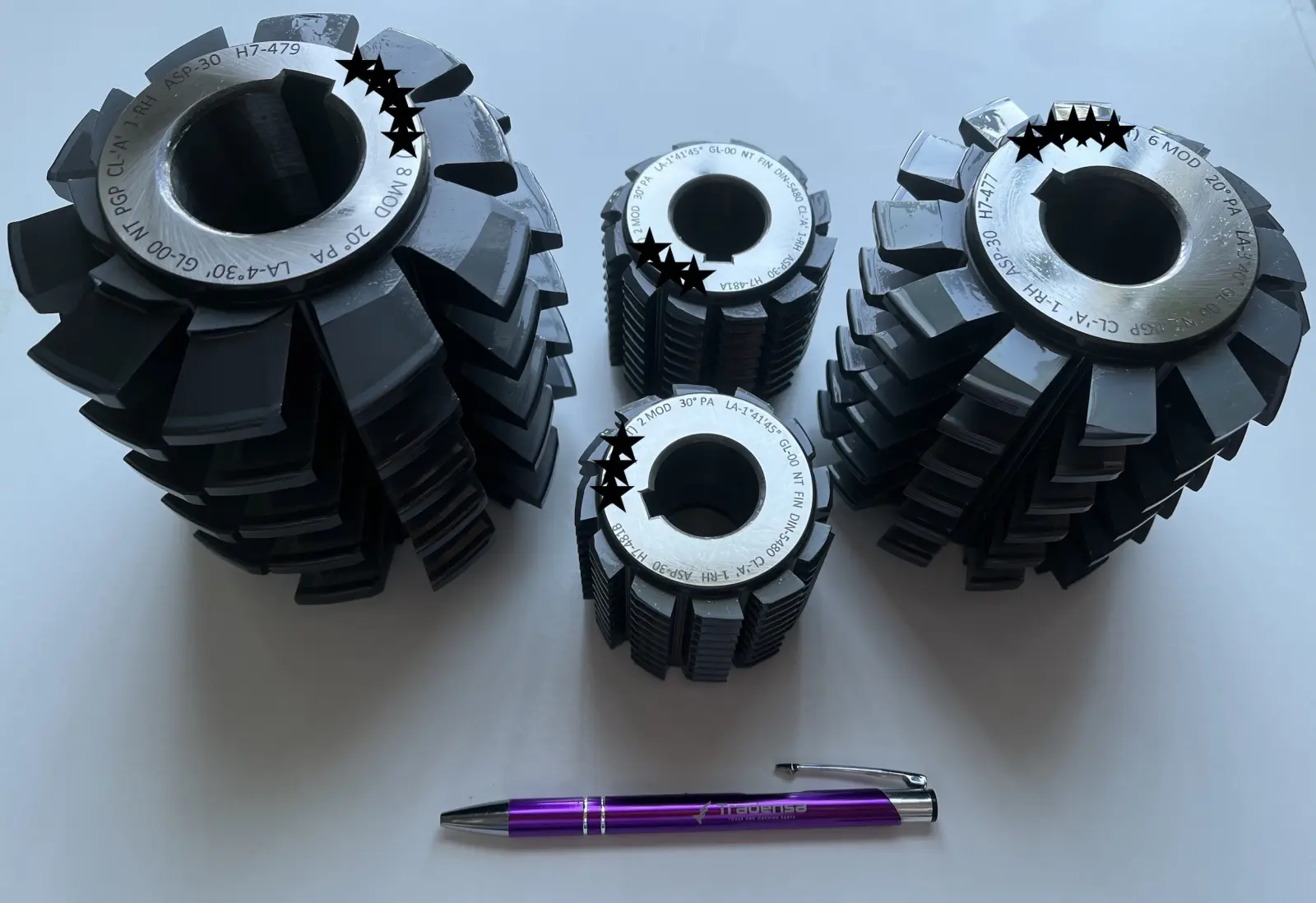

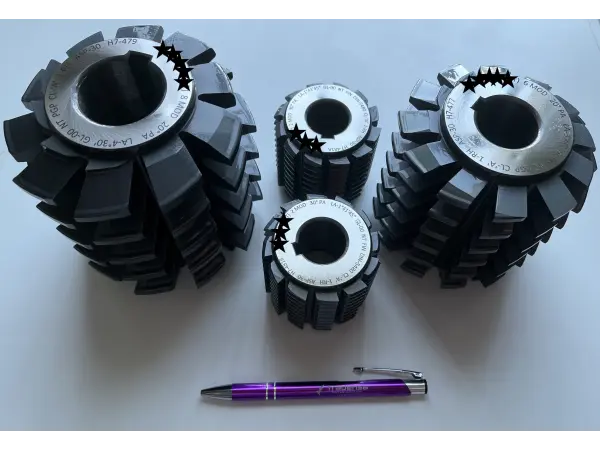

Frezy ślimakowe nasadzane z otworem
Frezy nasadzane są przeznaczone do pracy z odpowiednim systemem mocowania na trzpieniu lub oprawce. Wykonujemy je z rowkiem wzdłużnym wg DIN 138, z rowkami czołowymi lub bez rowków, zależnie od wymagań aplikacji i obrabiarki.

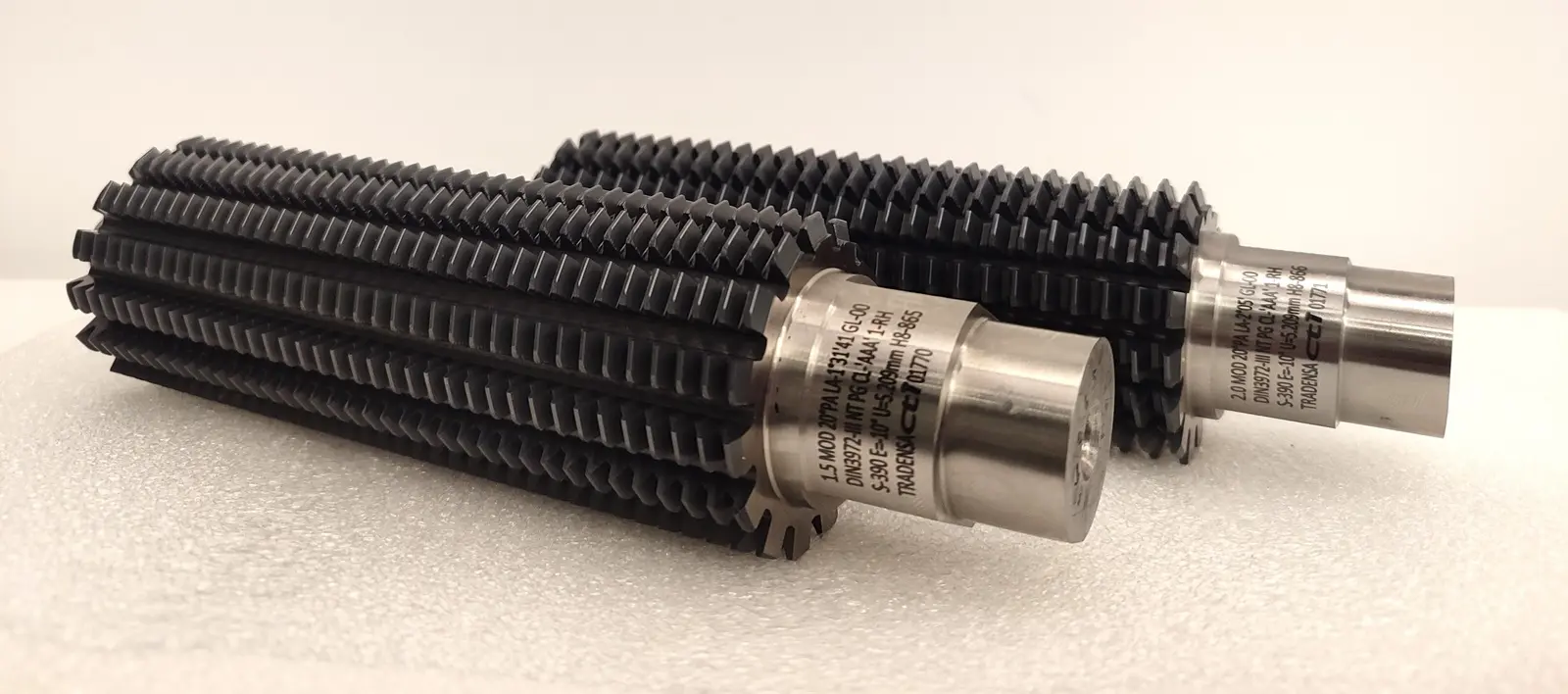

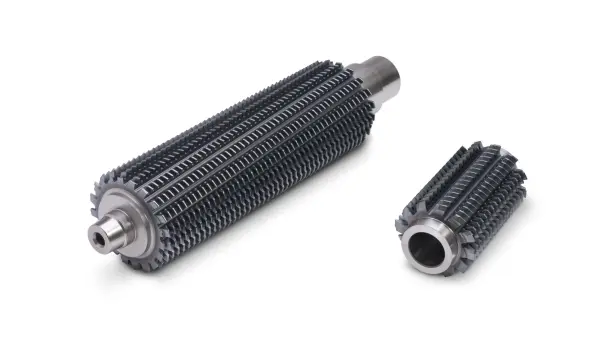

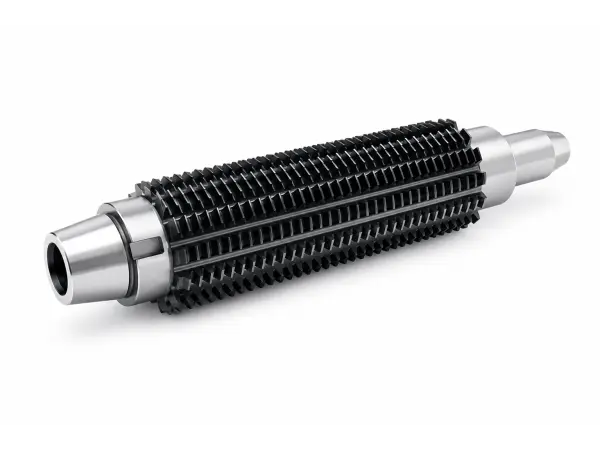

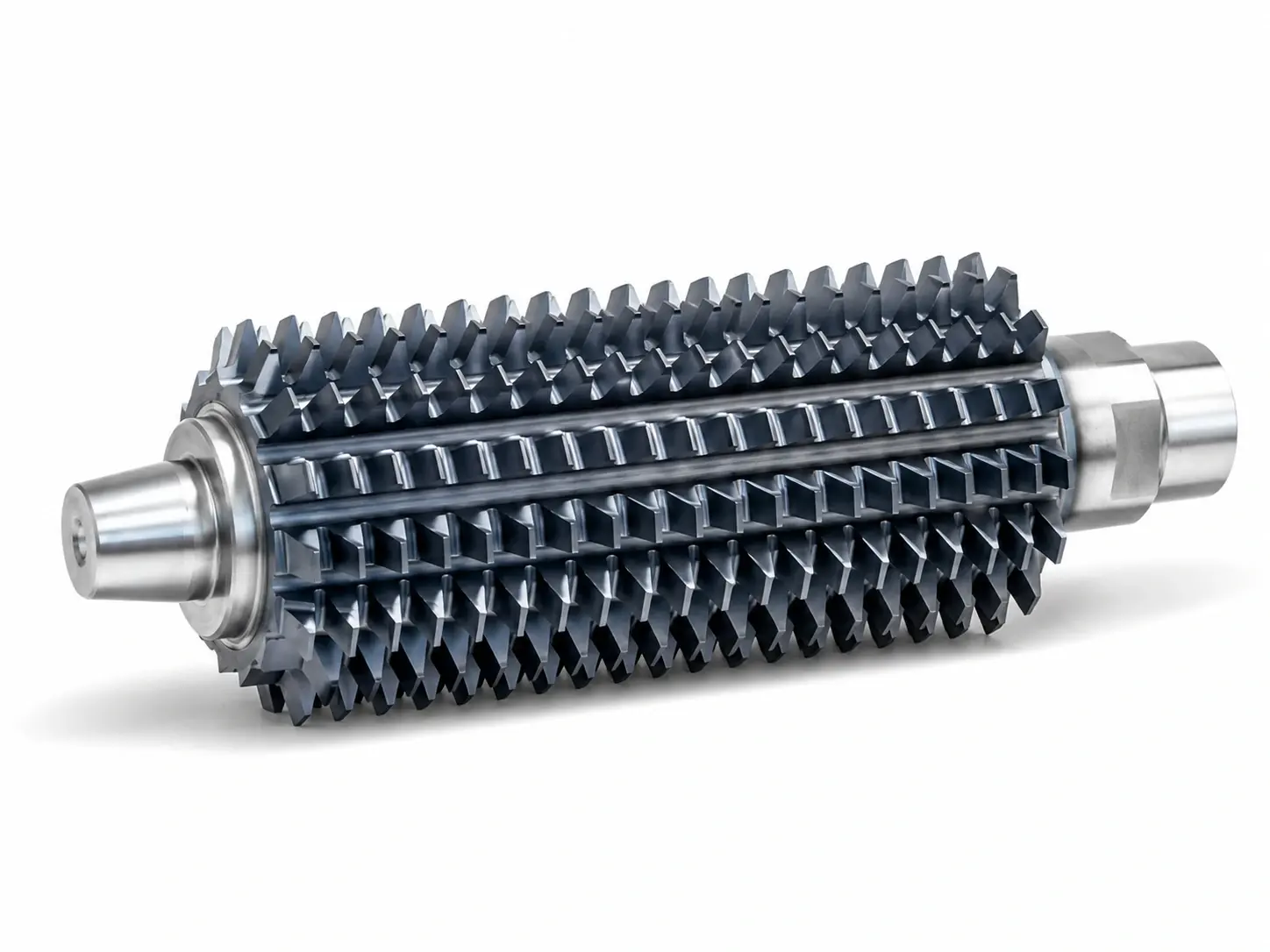

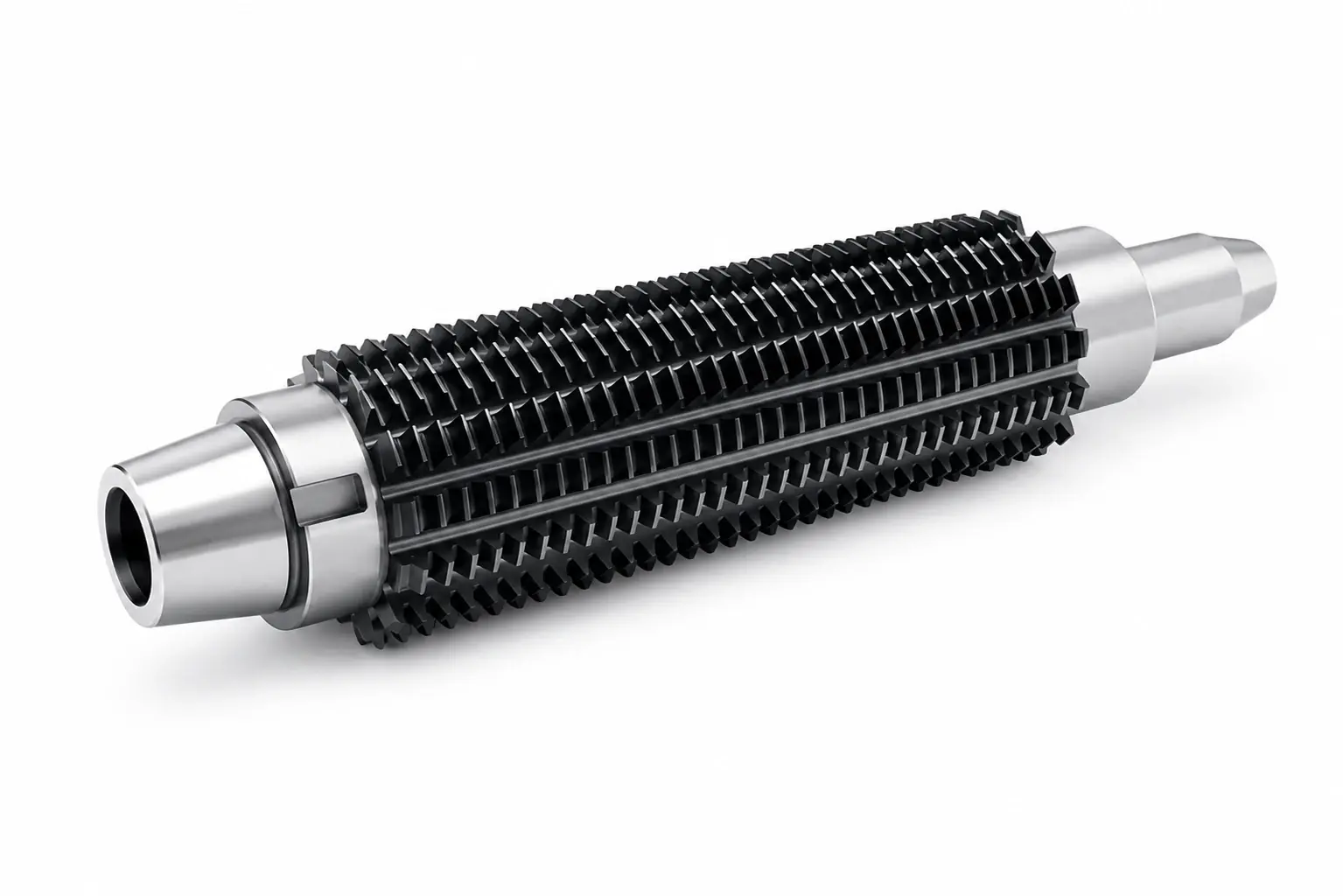

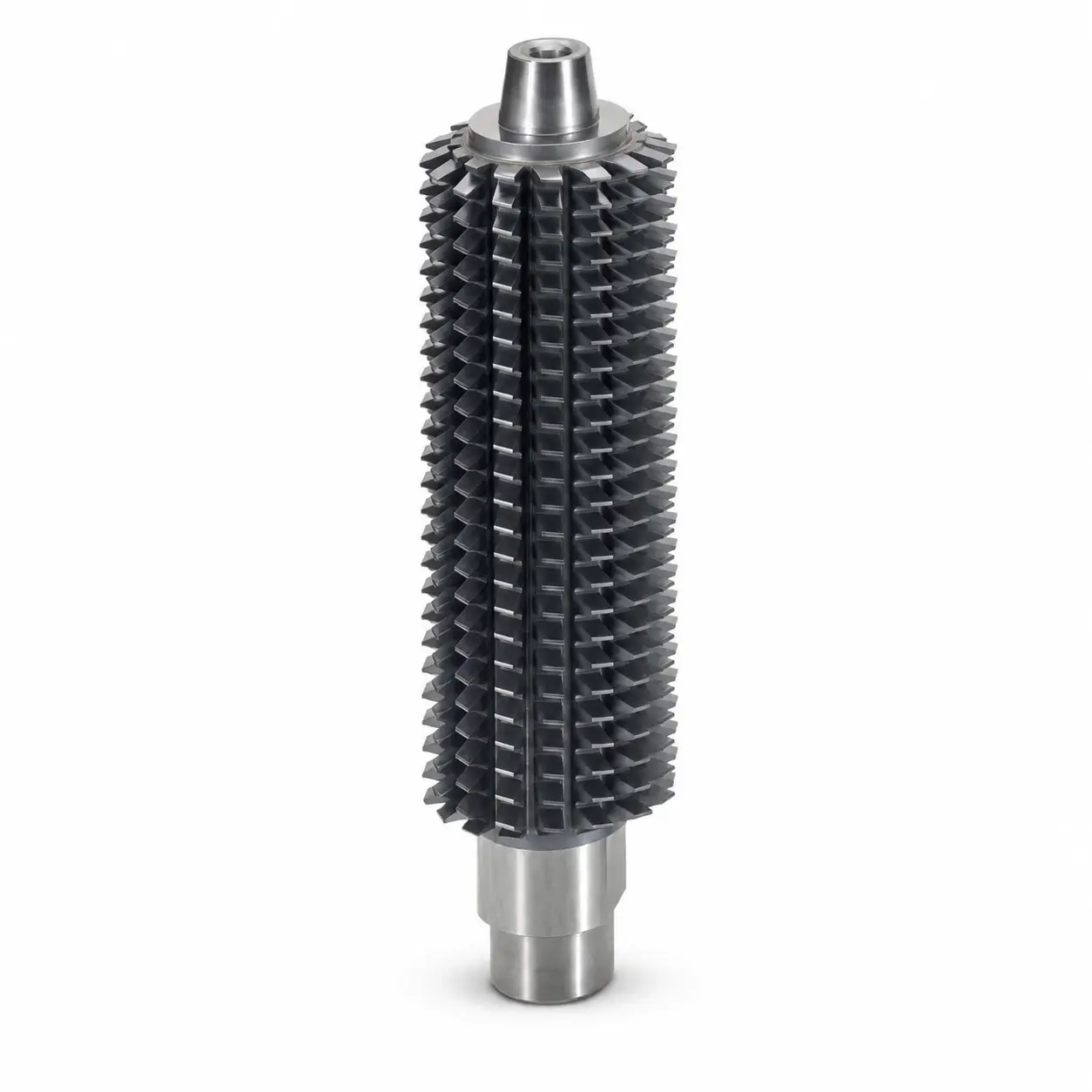

Frezy ślimakowe trzpieniowe
Frezy trzpieniowe są wykonywane jako narzędzia monolityczne lub specjalne narzędzia z chwytem dopasowanym do procesu. Rozwiązanie to znajduje zastosowanie tam, gdzie istotne są kompaktowa konstrukcja, szybkie przezbrojenie oraz powtarzalność pozycjonowania narzędzia.

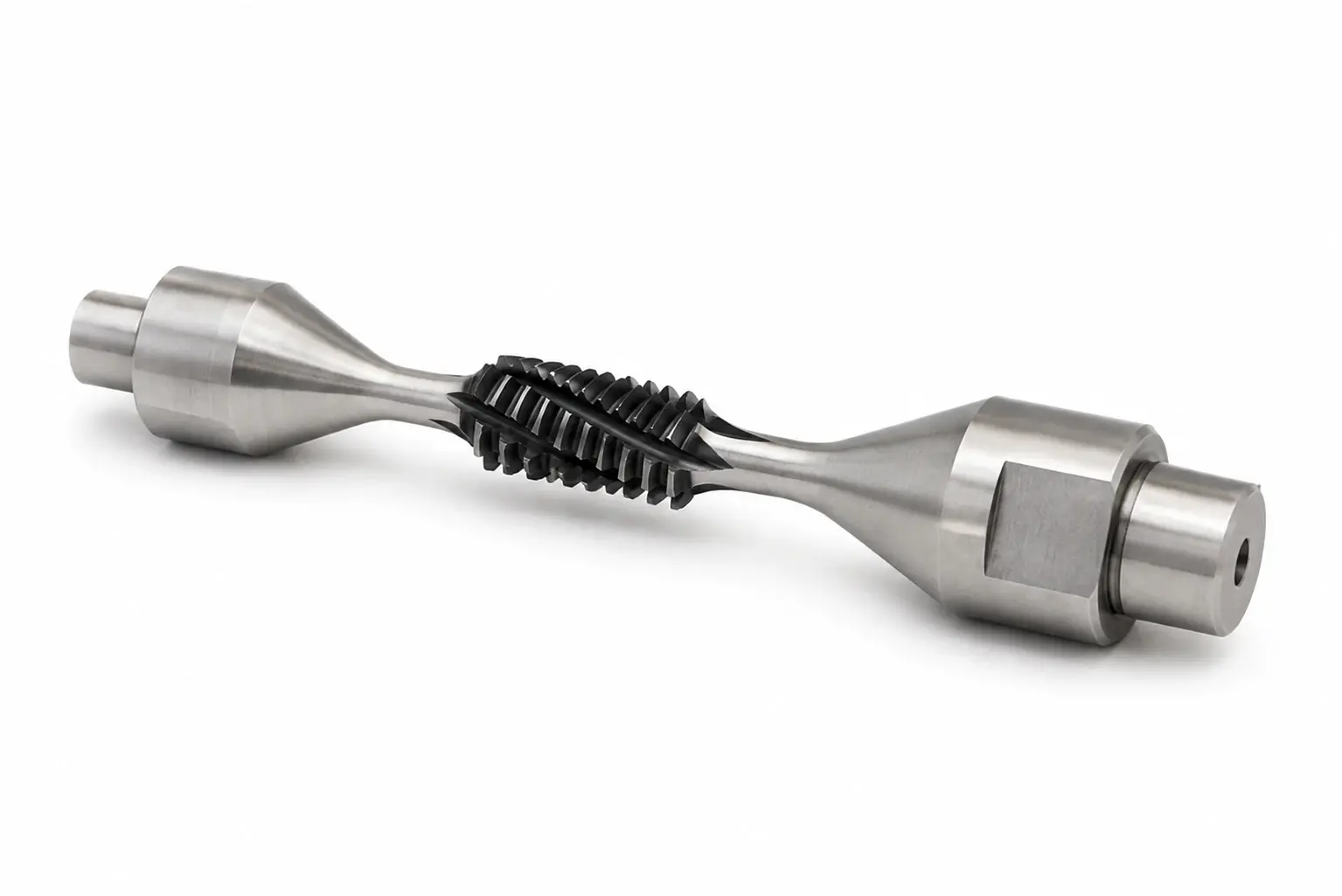

Oferujemy również frezy ślimakowe trzpieniowe specjalne, w tym rozwiązania z różnymi profilami na jednym korpusie, przygotowane do pracy bez dodatkowych ustawień po montażu na frezarce obwiedniowej.

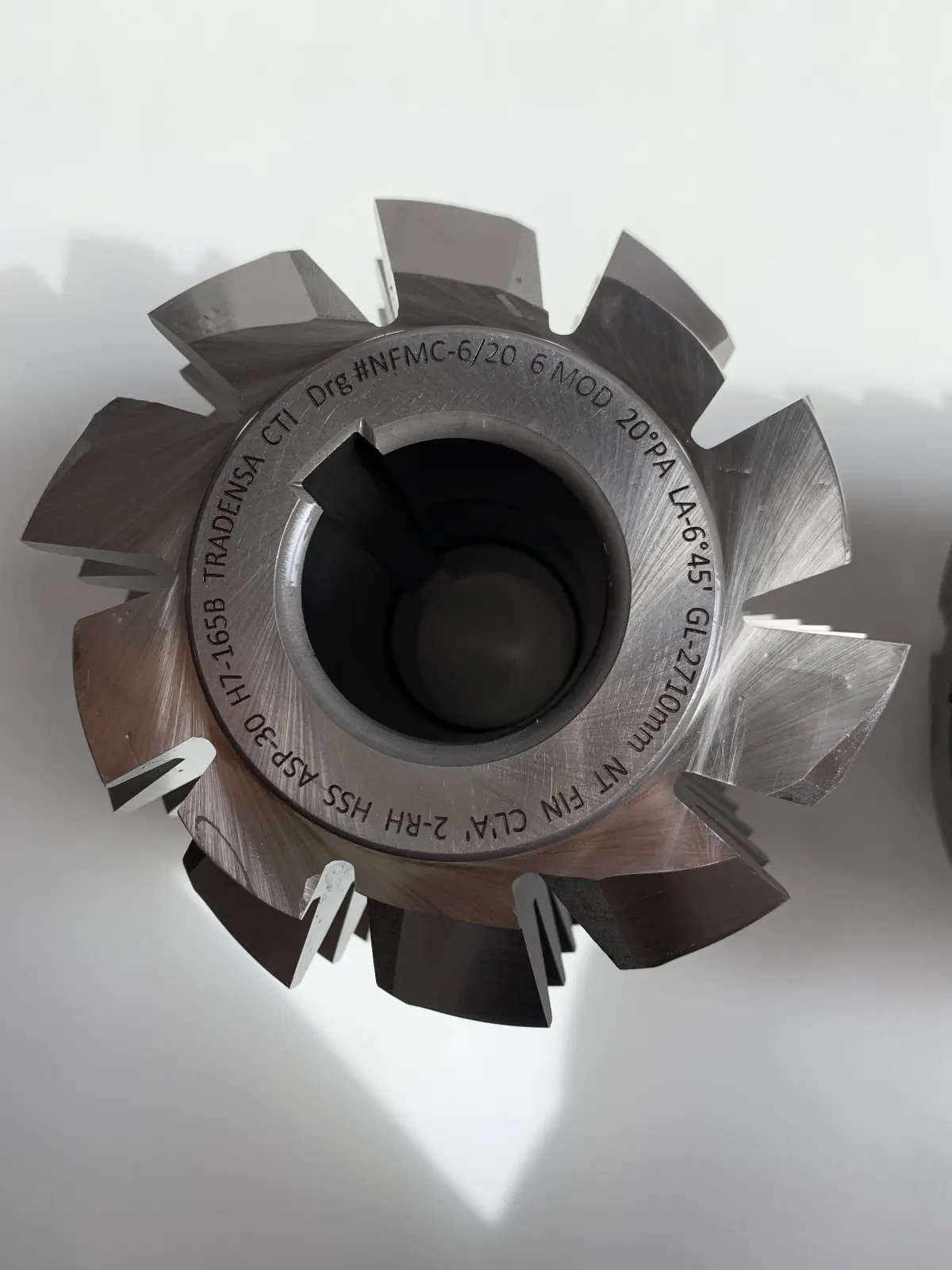

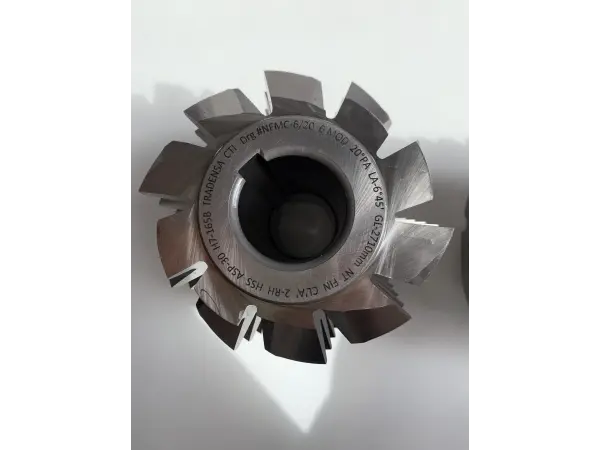

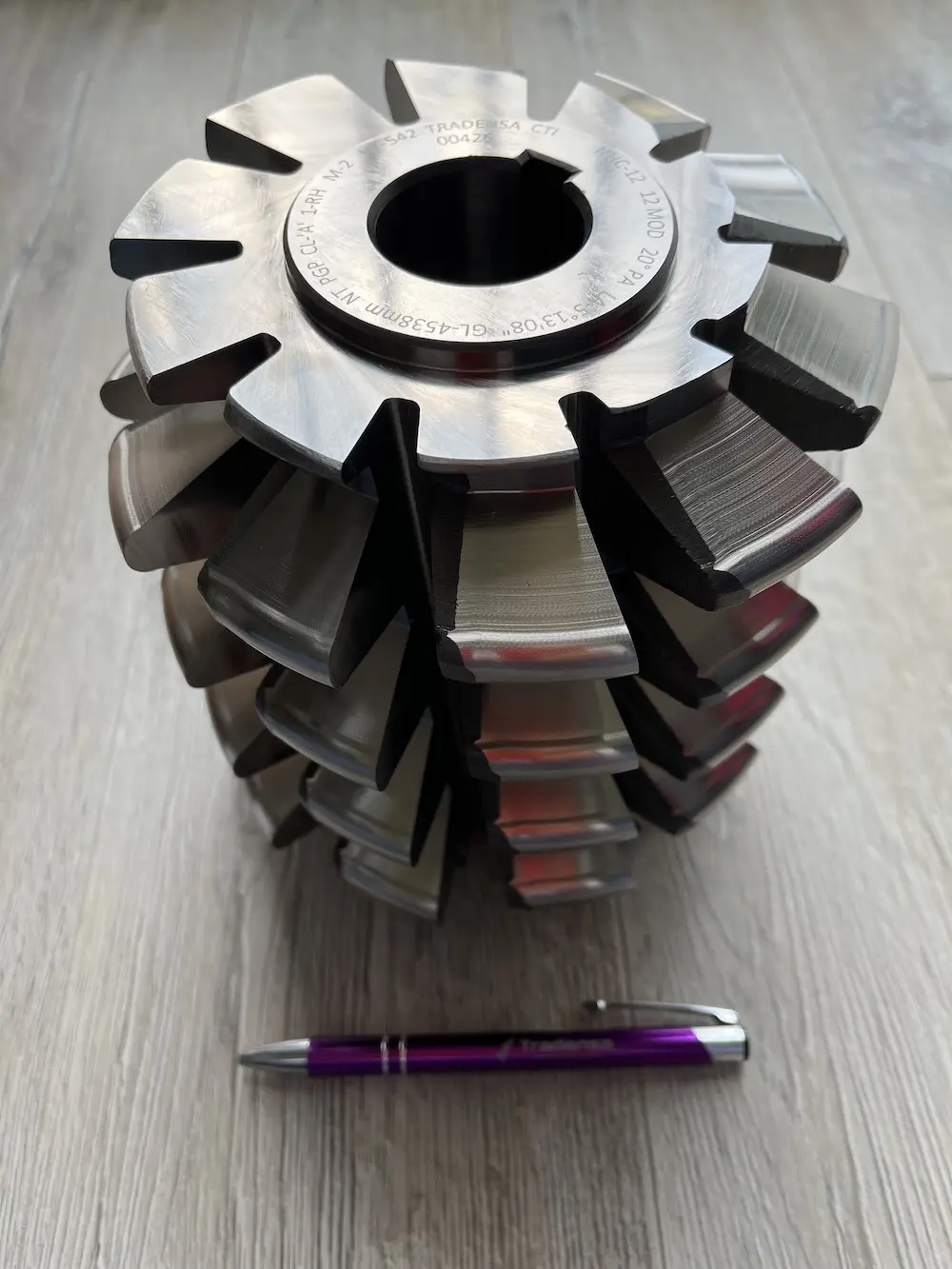

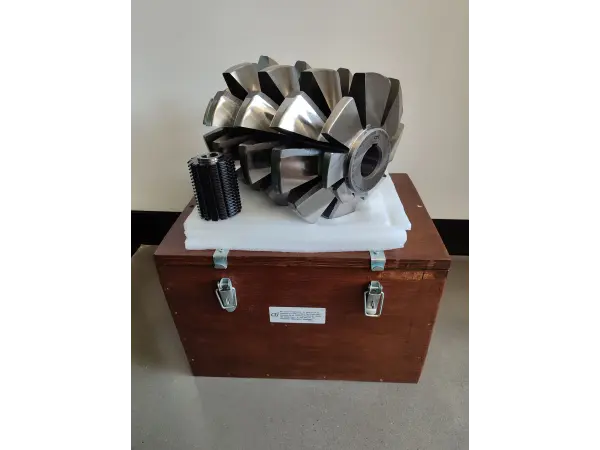

Frezy ślimakowe do kół zębatych walcowych

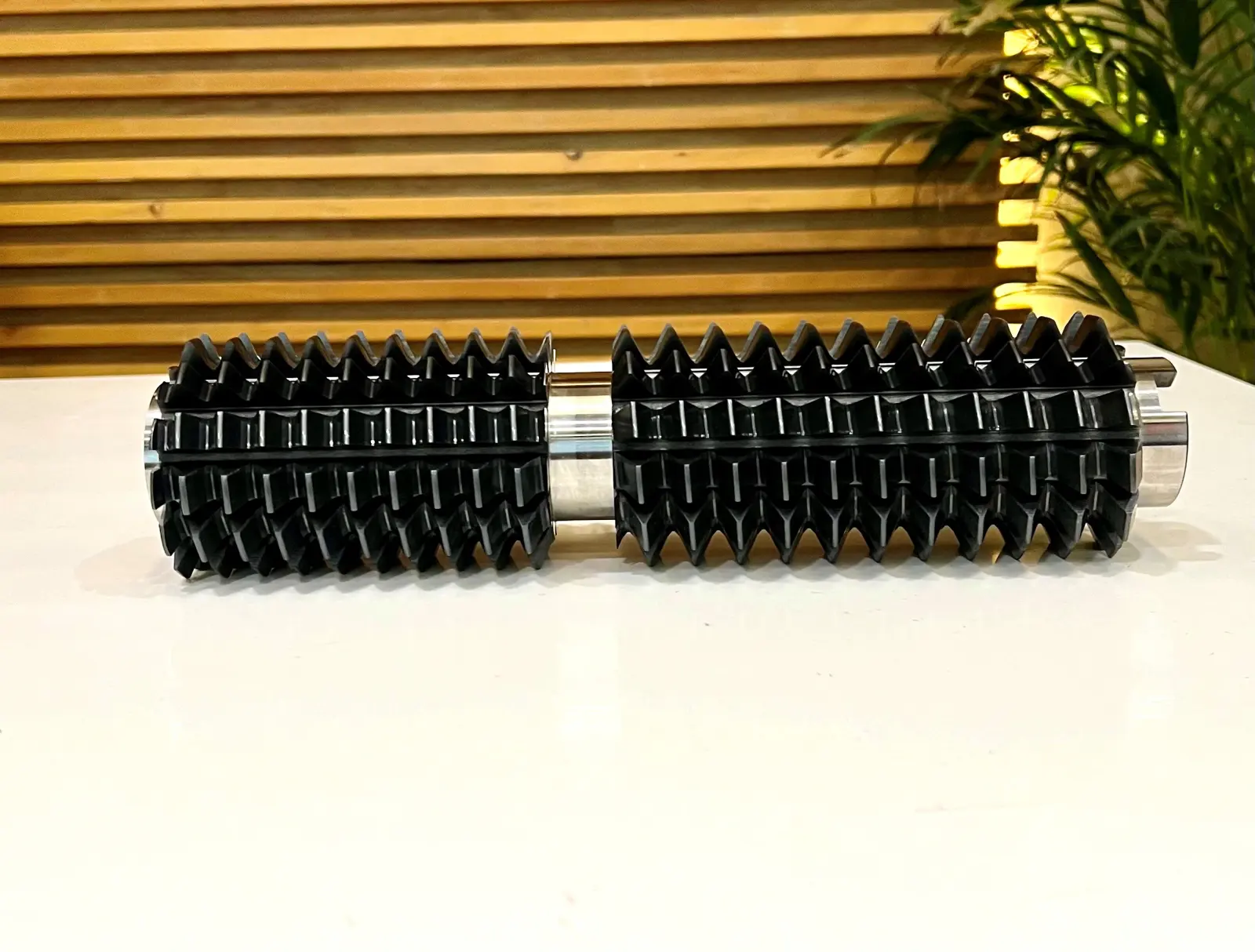

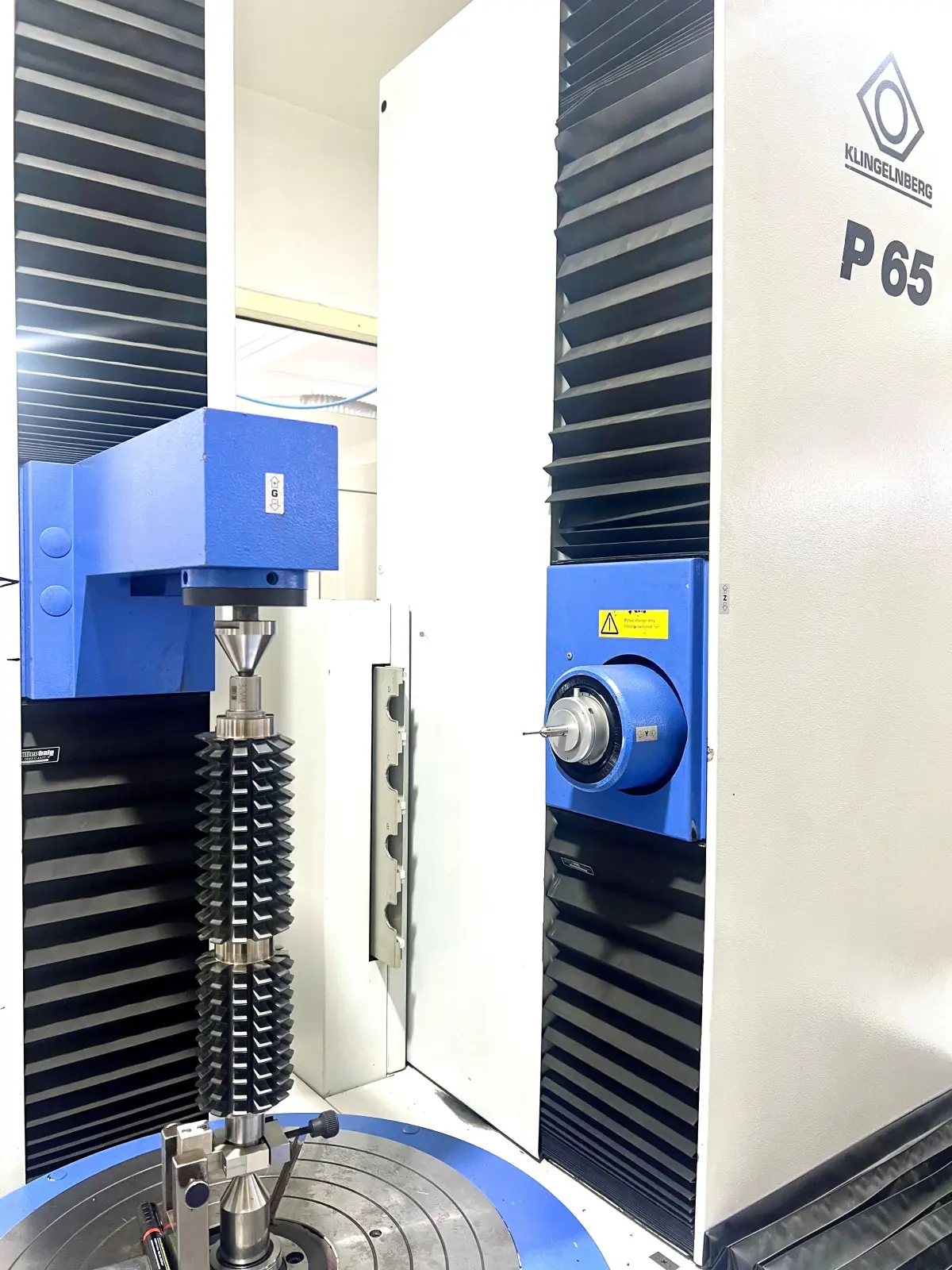

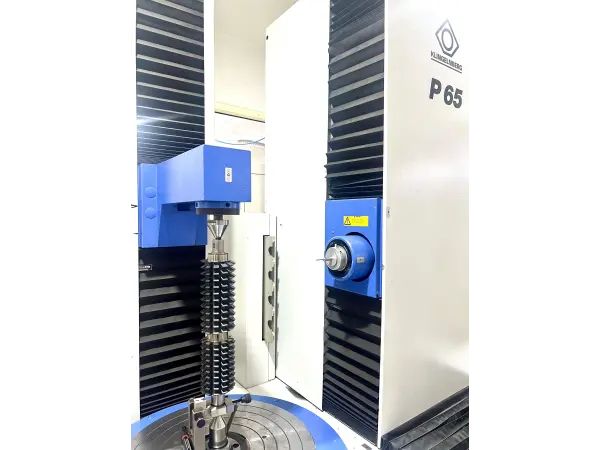

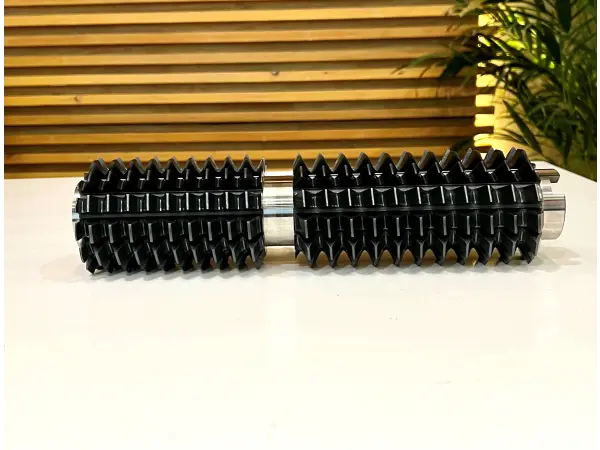

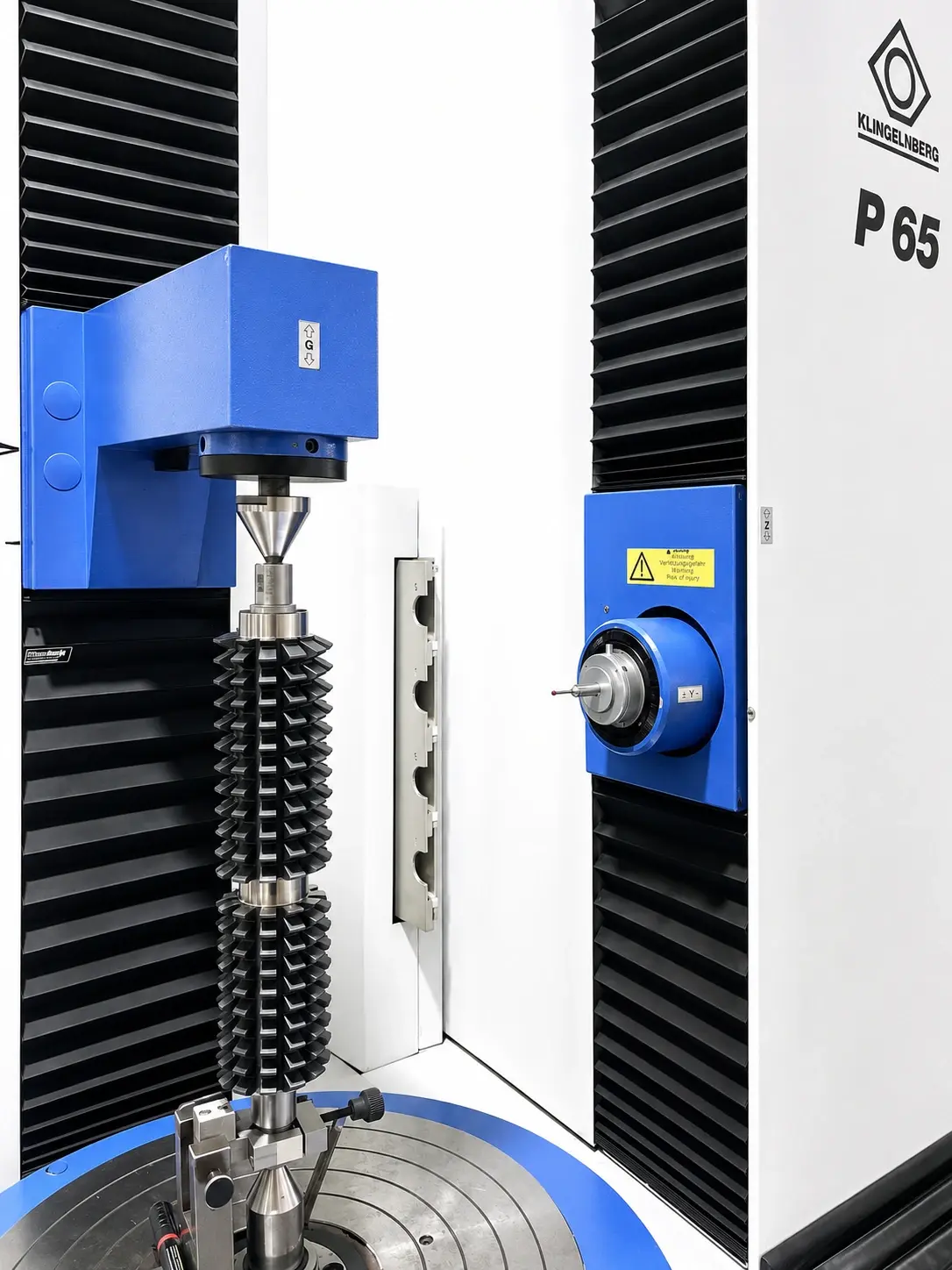

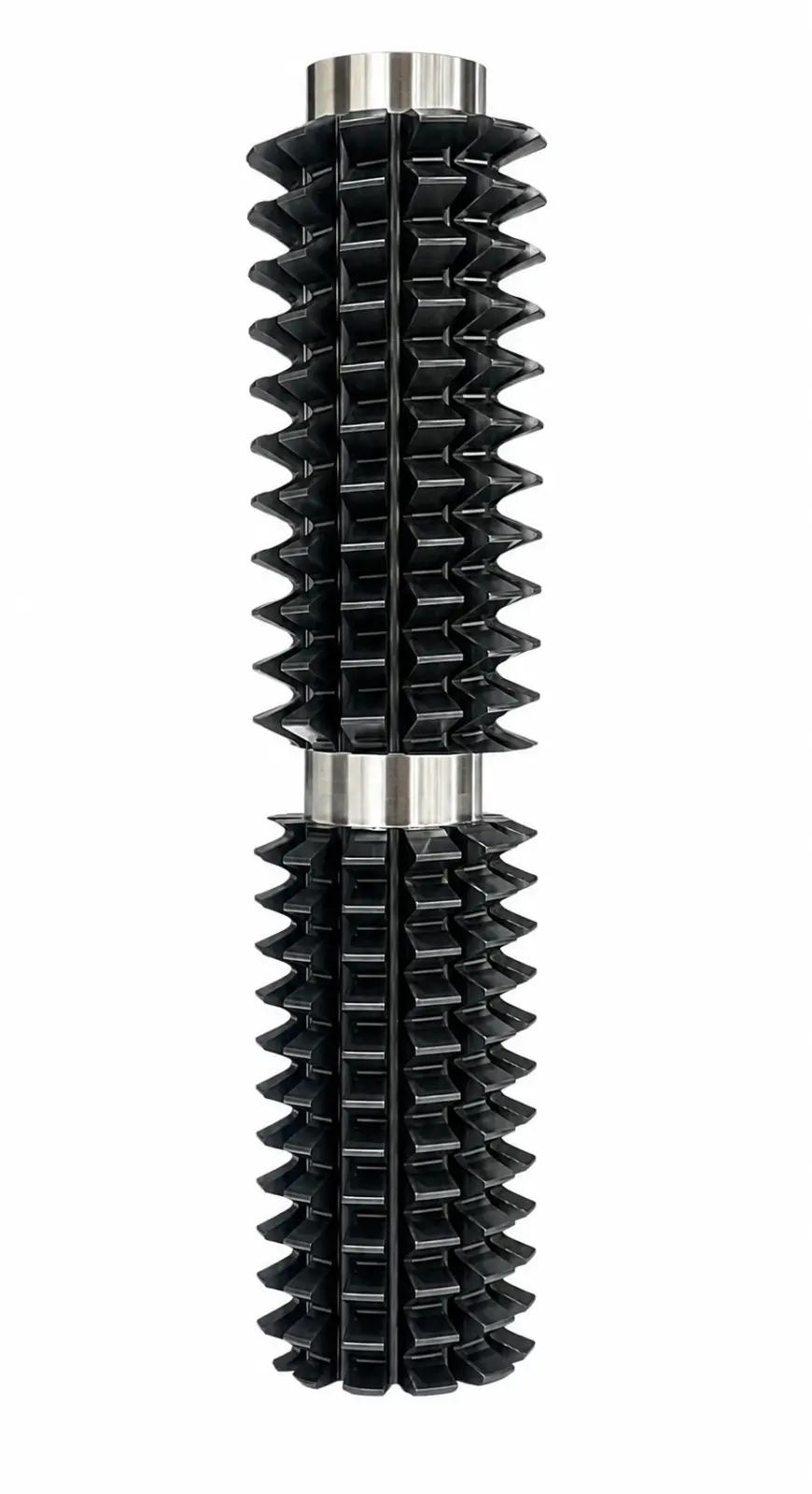

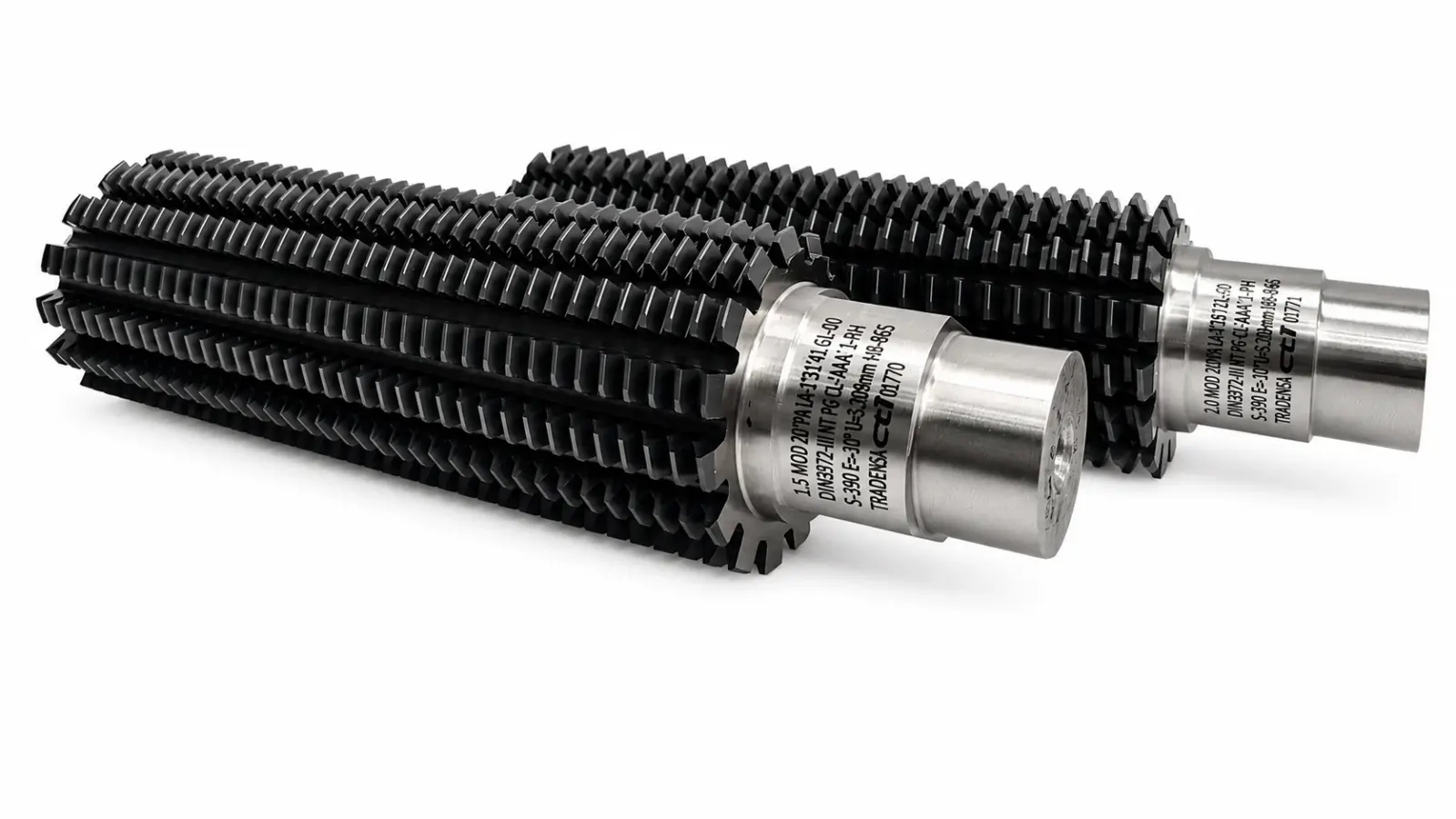

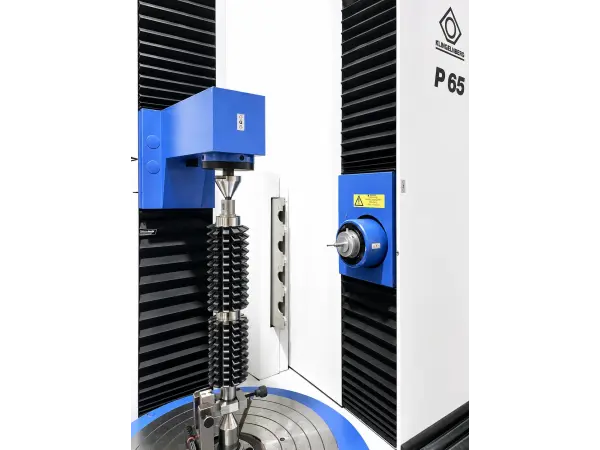

Frez ślimakowy trzpieniowy monolityczny - dwa różne profile frezów na jednym trzepieniu osadczym gotowym od razu po dostawie do użycia na frezarce obwiedniowej bez dodatkowych ustawień / przezbrojeń

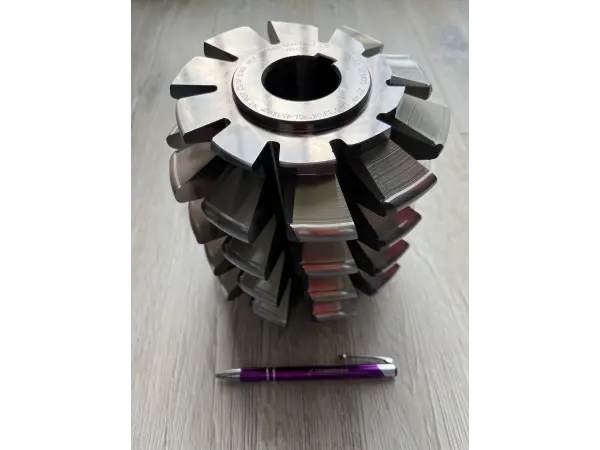

Wykonujemy frezy ślimakowe do kół zębatych walcowych o modułach od 0,1 do 40, w średnicach od Ø24 mm do Ø360 mm, dla kątów przyporu 20°, 30° oraz innych zgodnych z wymaganiami aplikacji. Oferujemy narzędzia do obróbki zgrubnej z protuberancją, półwykańczającej oraz wykańczającej na gotowo.
Frezy wykonujemy zgodnie z wymaganiami norm i standardów przemysłowych, w tym m.in. ISO, DIN, BS, JIS i JGMA. Dotyczy to zarówno standardowych kół zębatych metrycznych, jak i wykonania pod profile specjalne, z podcięciami, fazkami, promieniami oraz rozwiązaniami obrabiającymi lub nieobrabiającymi głowy zęba.
Wykonujemy również frezy ślimakowe do kół zębatych w systemach:
- metrycznych,
- DP (diametral pitch),
- CP (circular pitch).

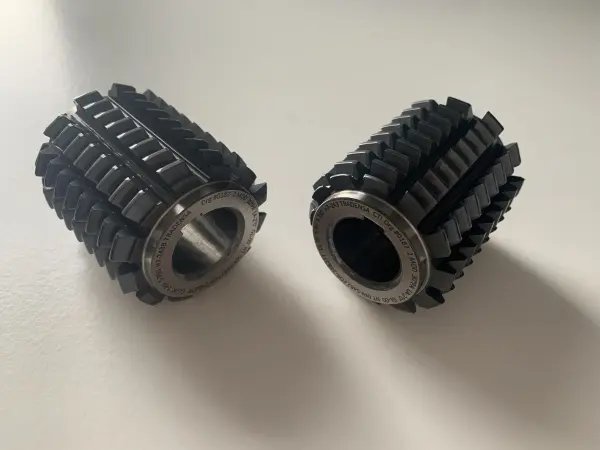

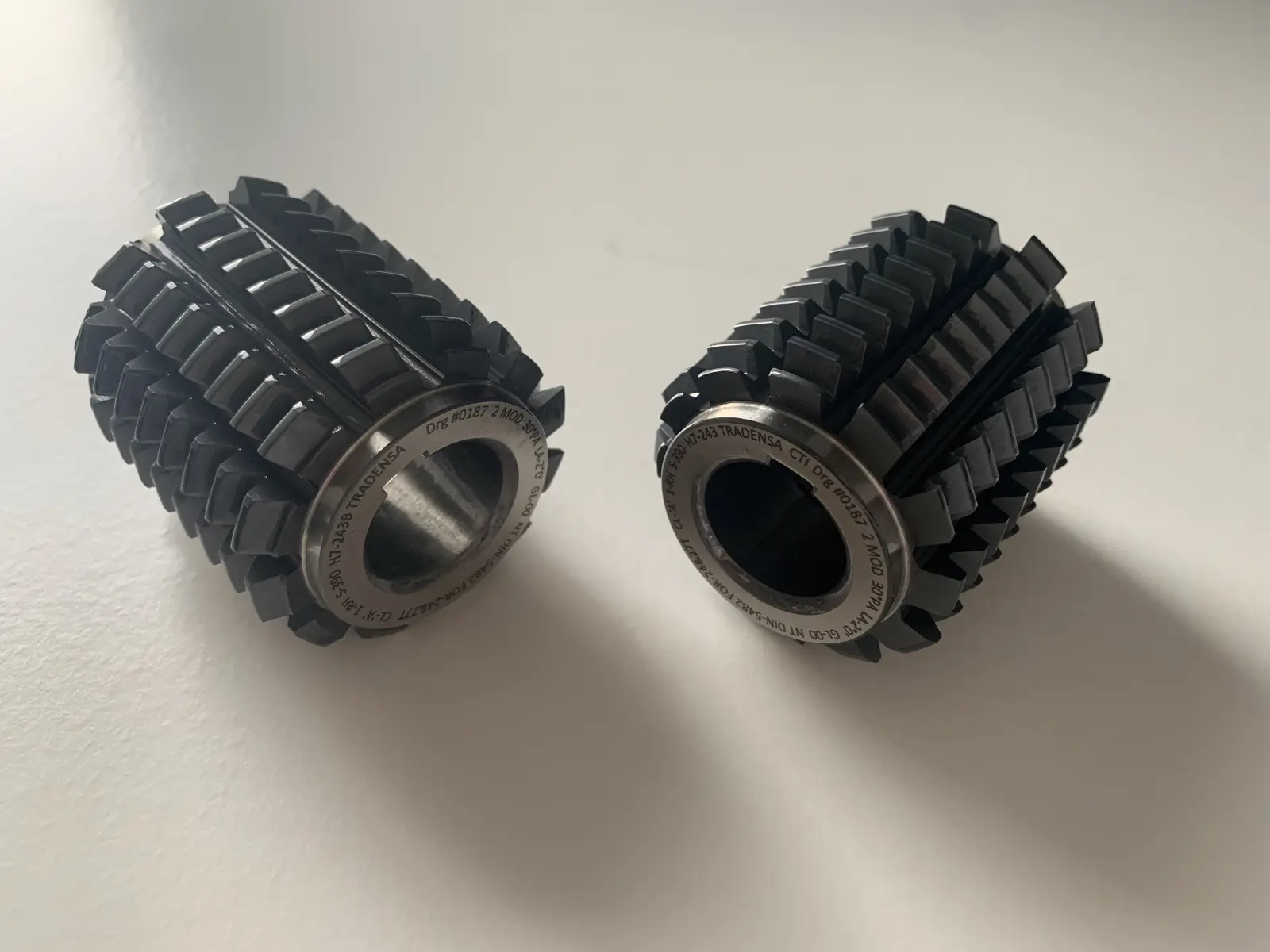

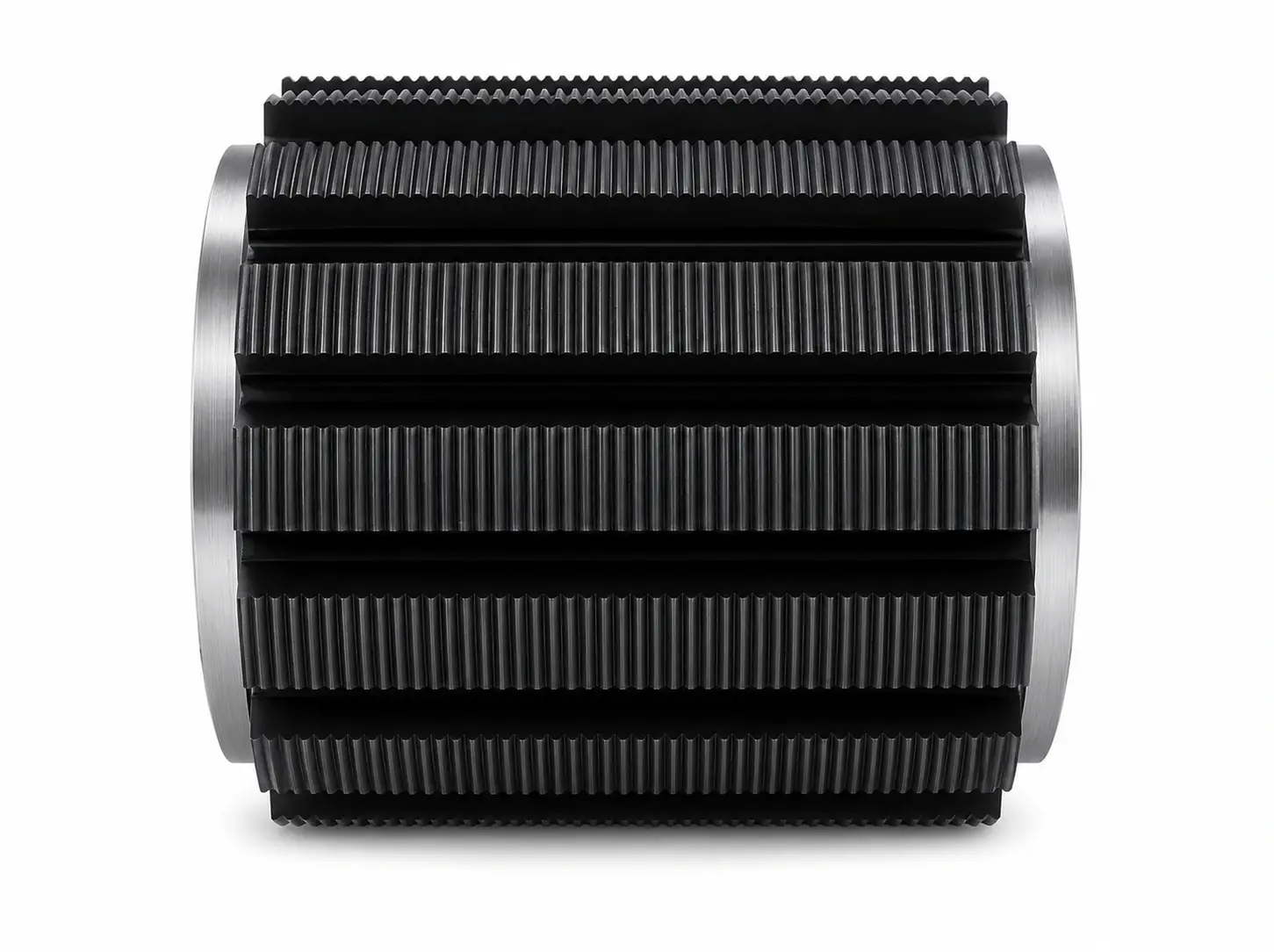

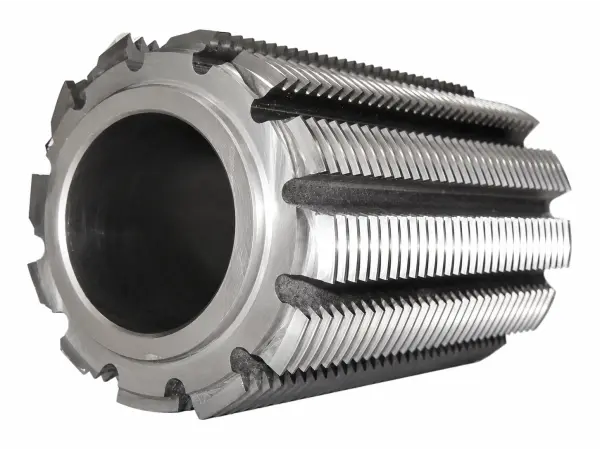

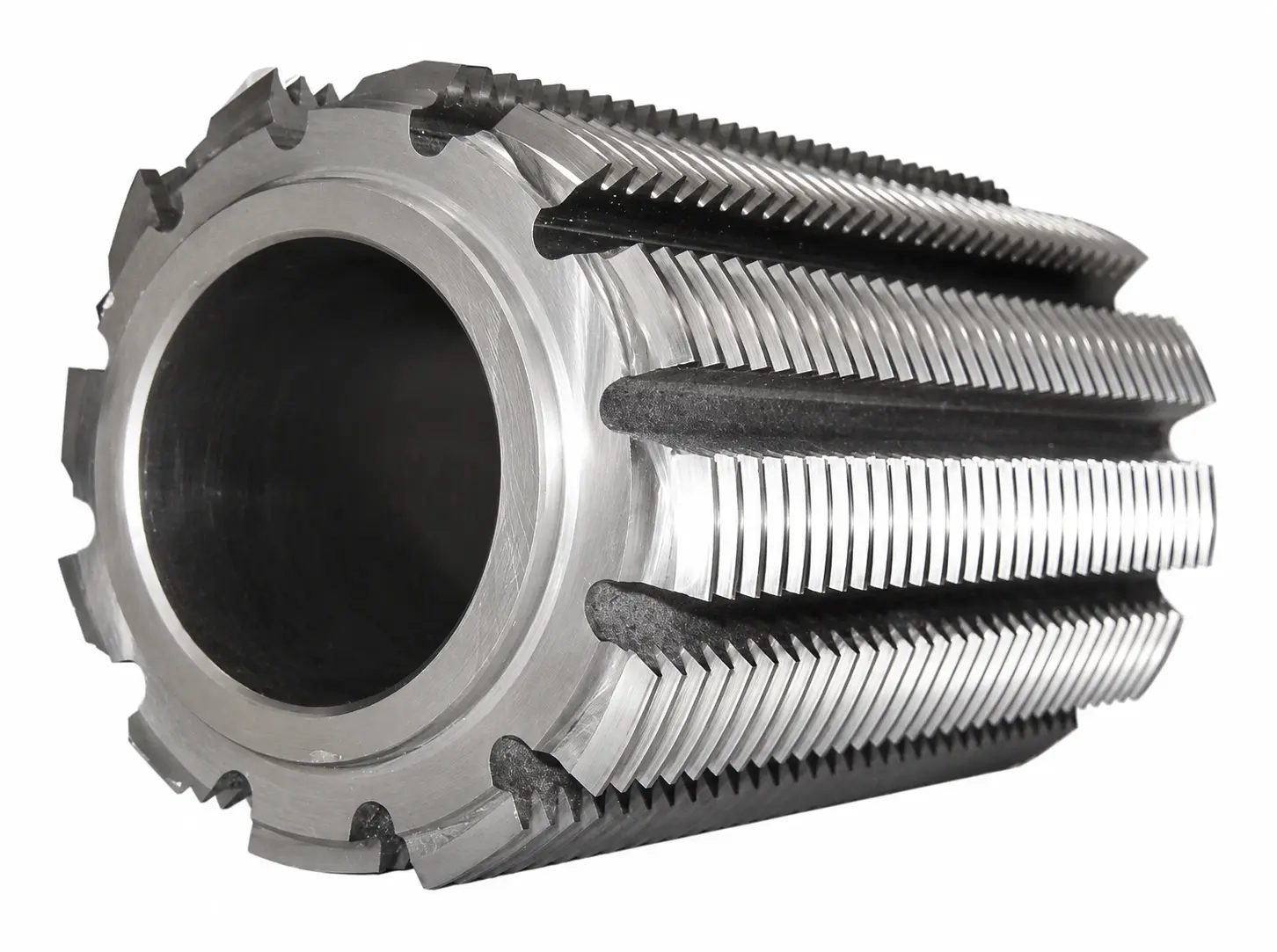

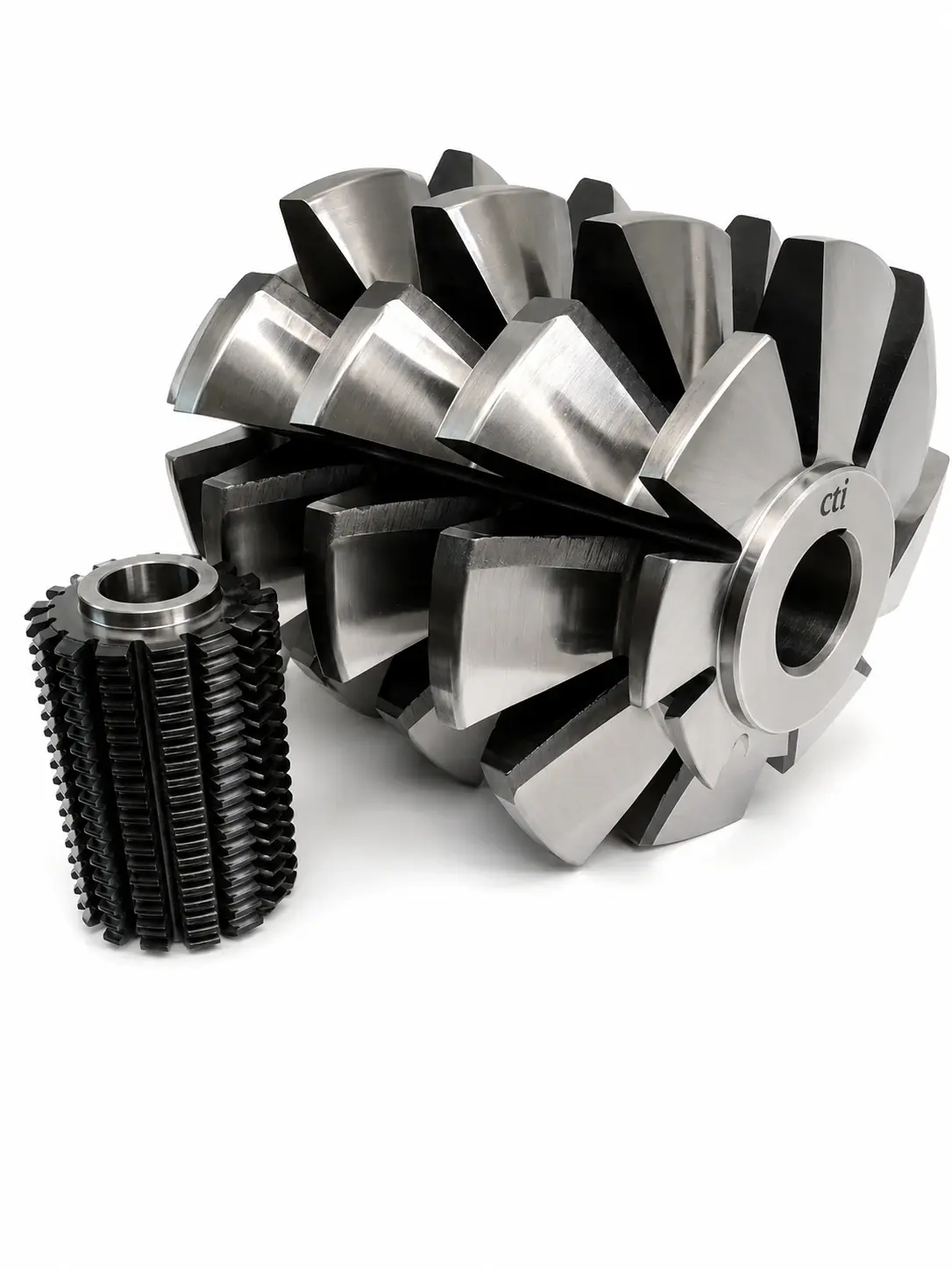

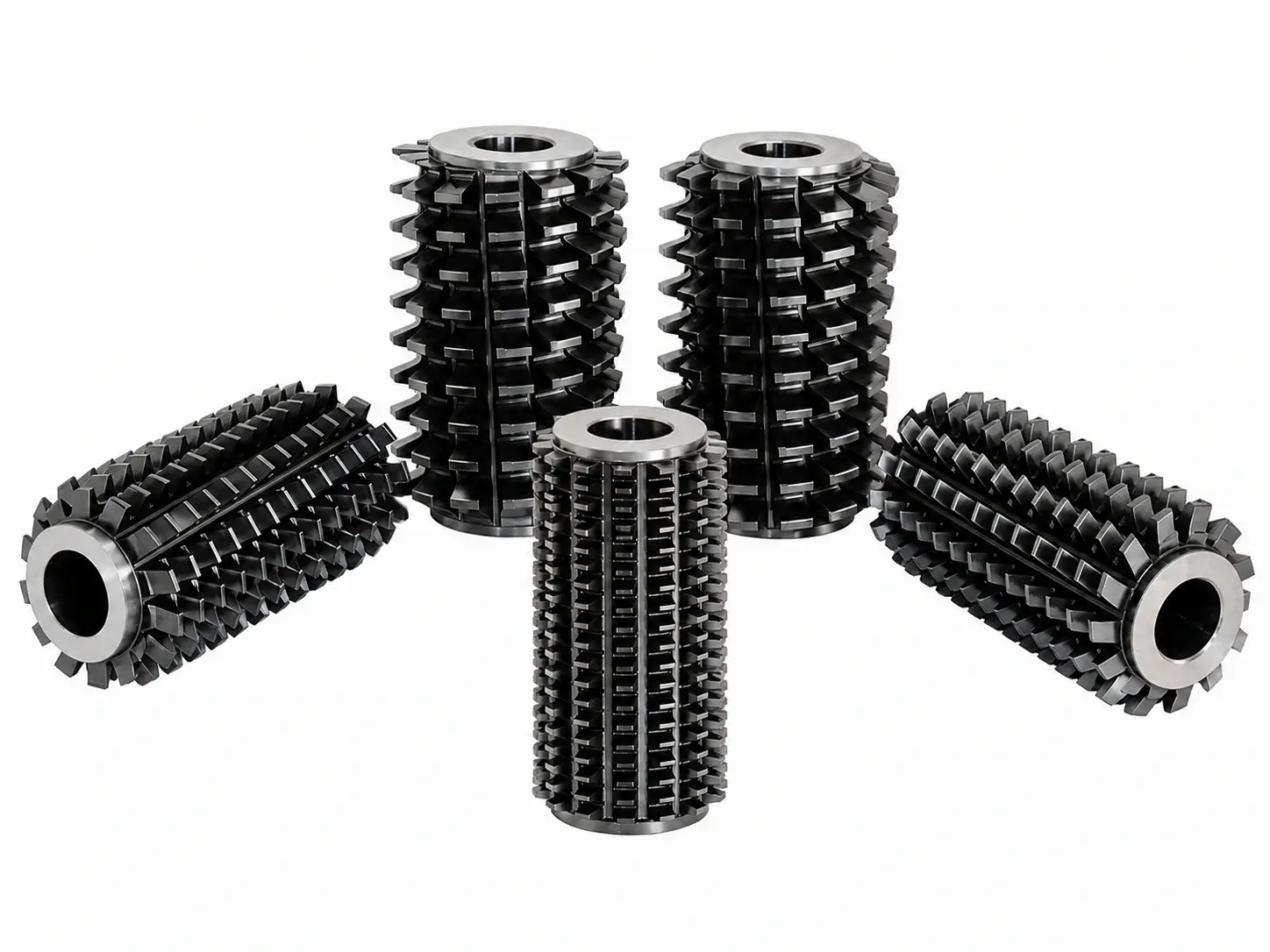

Frezy ślimakowe do wielowypustów i wielokarbów
Oferujemy frezy ślimakowe do wielowypustów ewolwentowych, wielowypustów równoległych oraz wielokarbów, zarówno do zębów prostych, jak i skośnych. Wykonujemy narzędzia do obróbki wałków uzębionych i wielowypustów zewnętrznych, w tym również profili z załamaniem krawędzi, podcięciami na średnicy zewnętrznej oraz innymi modyfikacjami geometrii.
Frezy ślimakowe do wielowypustów wykonujemy m.in. według standardów:
- DIN 5480,
- DIN 5481,
- DIN 5482,
- DIN 5463,
- DIN 9611,
- ANSI B92.1,
- ANSI B92.2,
- SAE J 499,
- ISO 14,
- ISO 4156,
- JIS,
- NFE.
Dzięki temu możemy dobrać narzędzie zarówno do typowych wielowypustów przemysłowych, jak i do rozwiązań specjalnych spotykanych w motoryzacji, przekładniach, wałkach funkcjonalnych oraz elementach specjalnych.

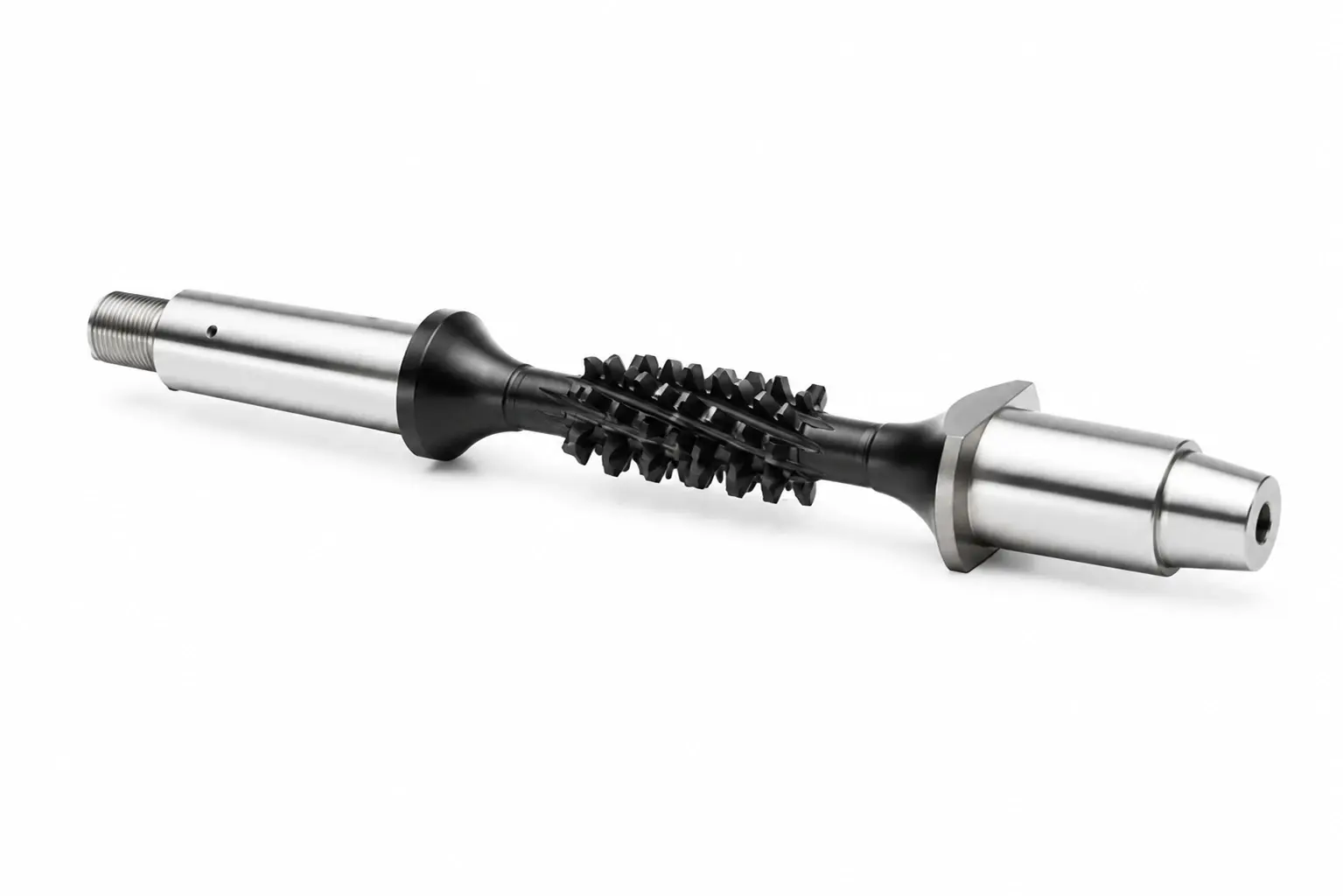

Frezy ślimakowe do ślimacznic, kół ślimakowych i ślimaków
Wykonujemy frezy ślimakowe do obróbki ślimacznic, kół ślimakowych i ślimaków w różnych wykonaniach flank, m.in. ZN, ZA, ZL, ZK i ZC, przy kącie linii śrubowej do 45°. Oferujemy narzędzia do obróbki metodą promieniową oraz styczną, dopasowane do geometrii uzębienia i wymagań aplikacji.
Ta grupa narzędzi znajduje zastosowanie w przekładniach ślimakowych oraz w aplikacjach, w których kluczowe są płynność współpracy, dokładność zarysu i jakość powierzchni flank.
Frezy ślimakowe do kół pasowych i kół łańcuchowych
Oferujemy frezy ślimakowe do kół pasowych i kół łańcuchowych w szerokim zakresie profili przemysłowych.

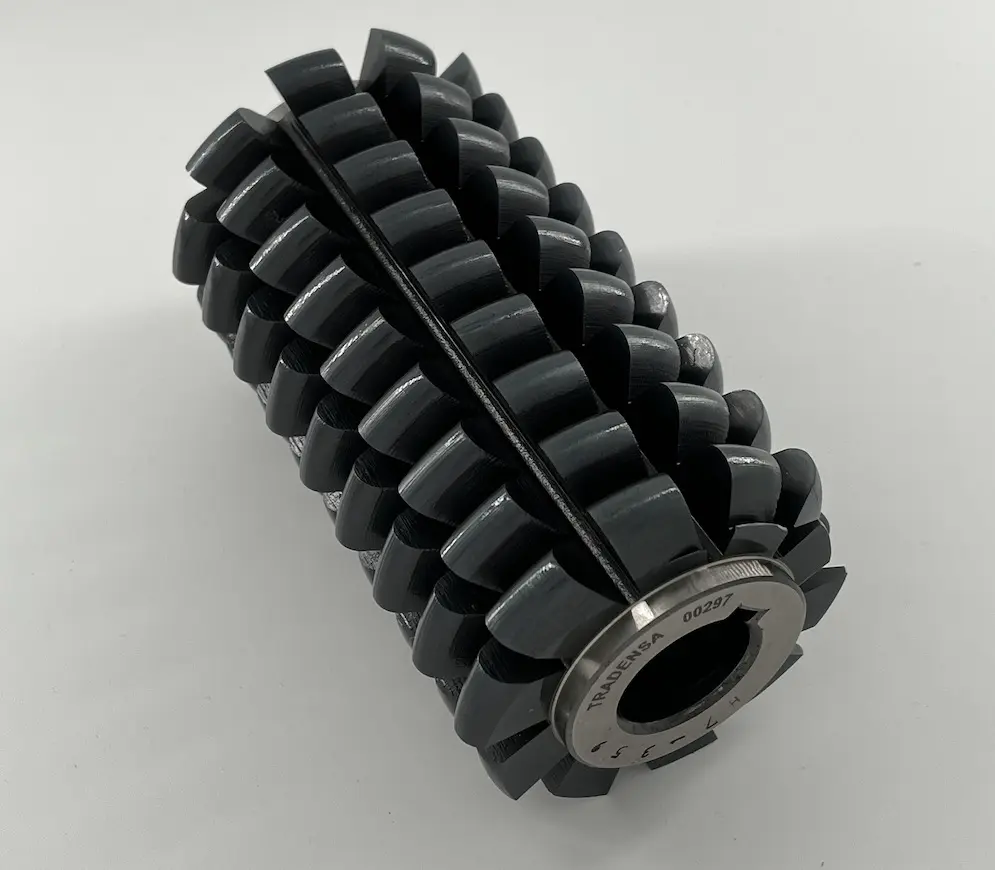

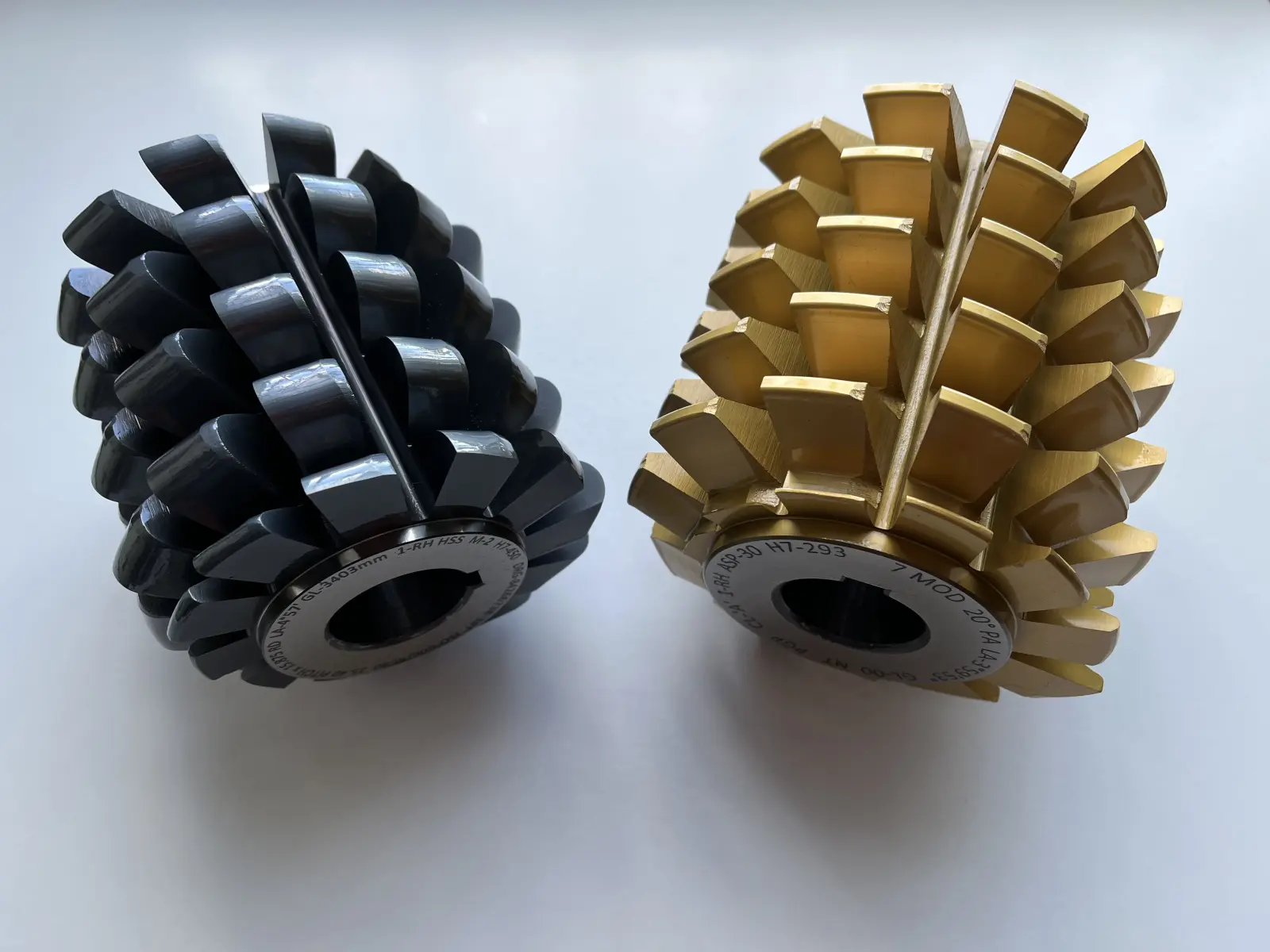

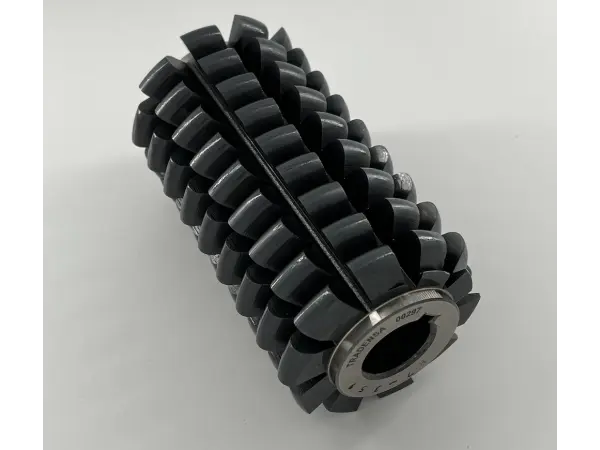

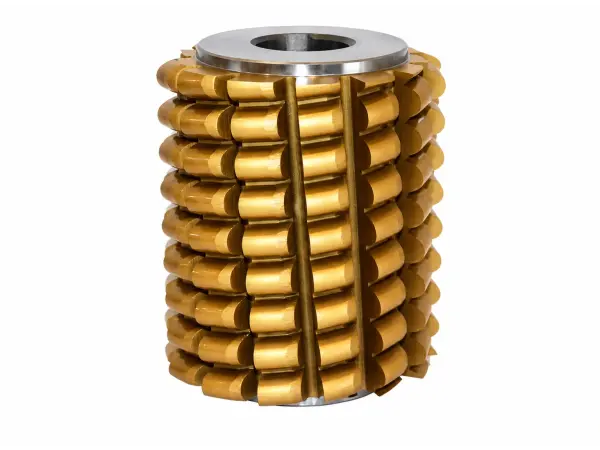

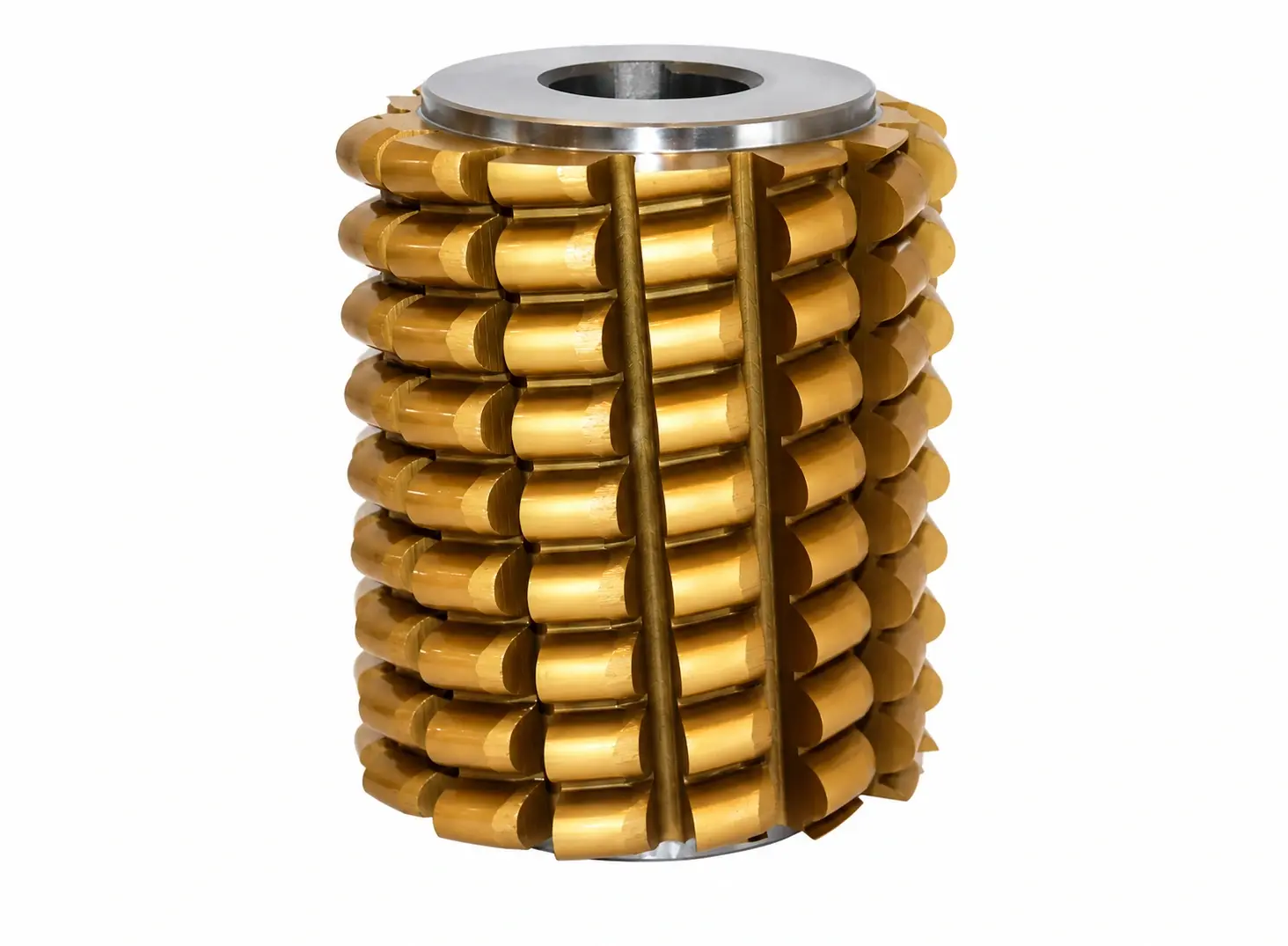

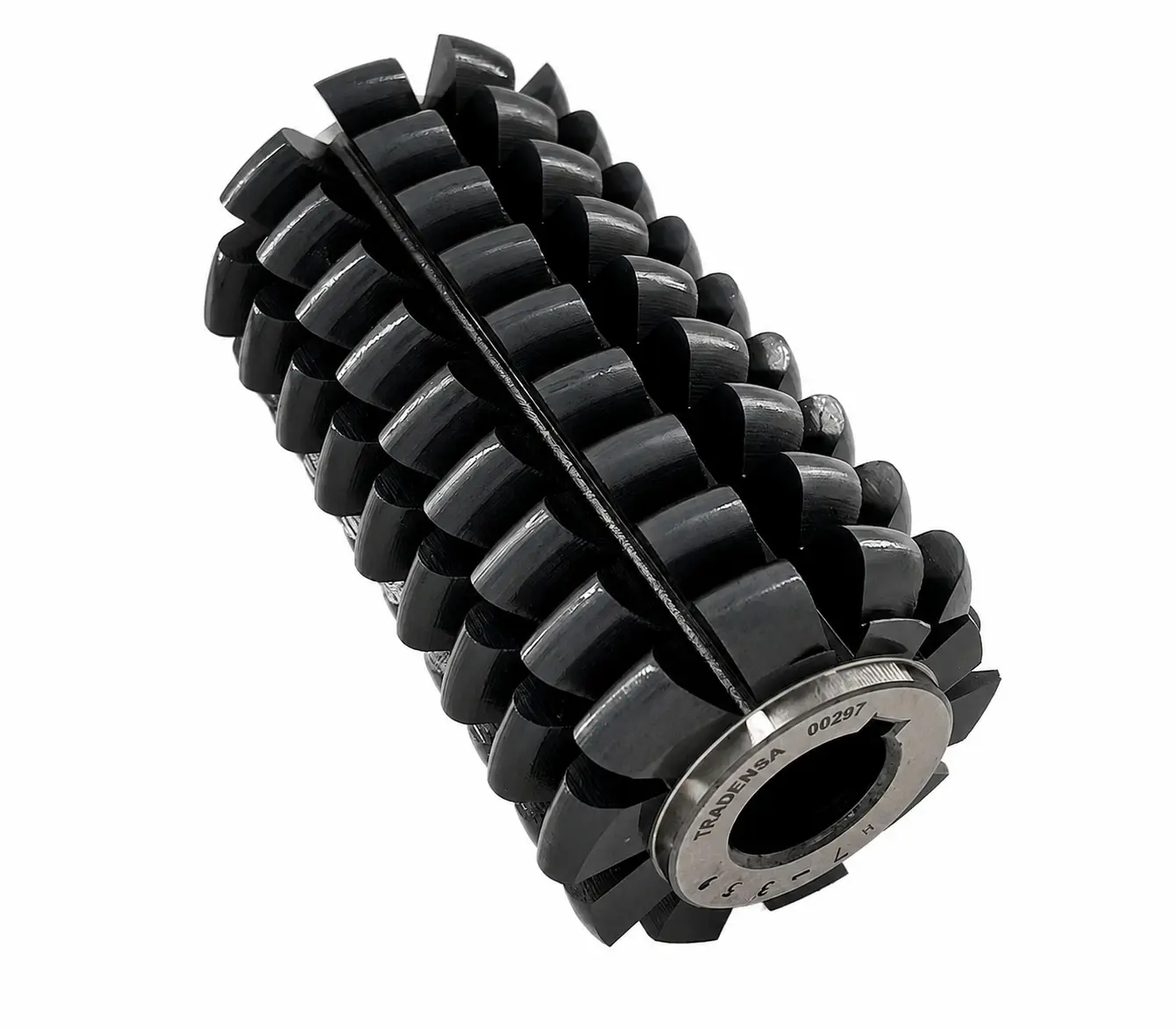

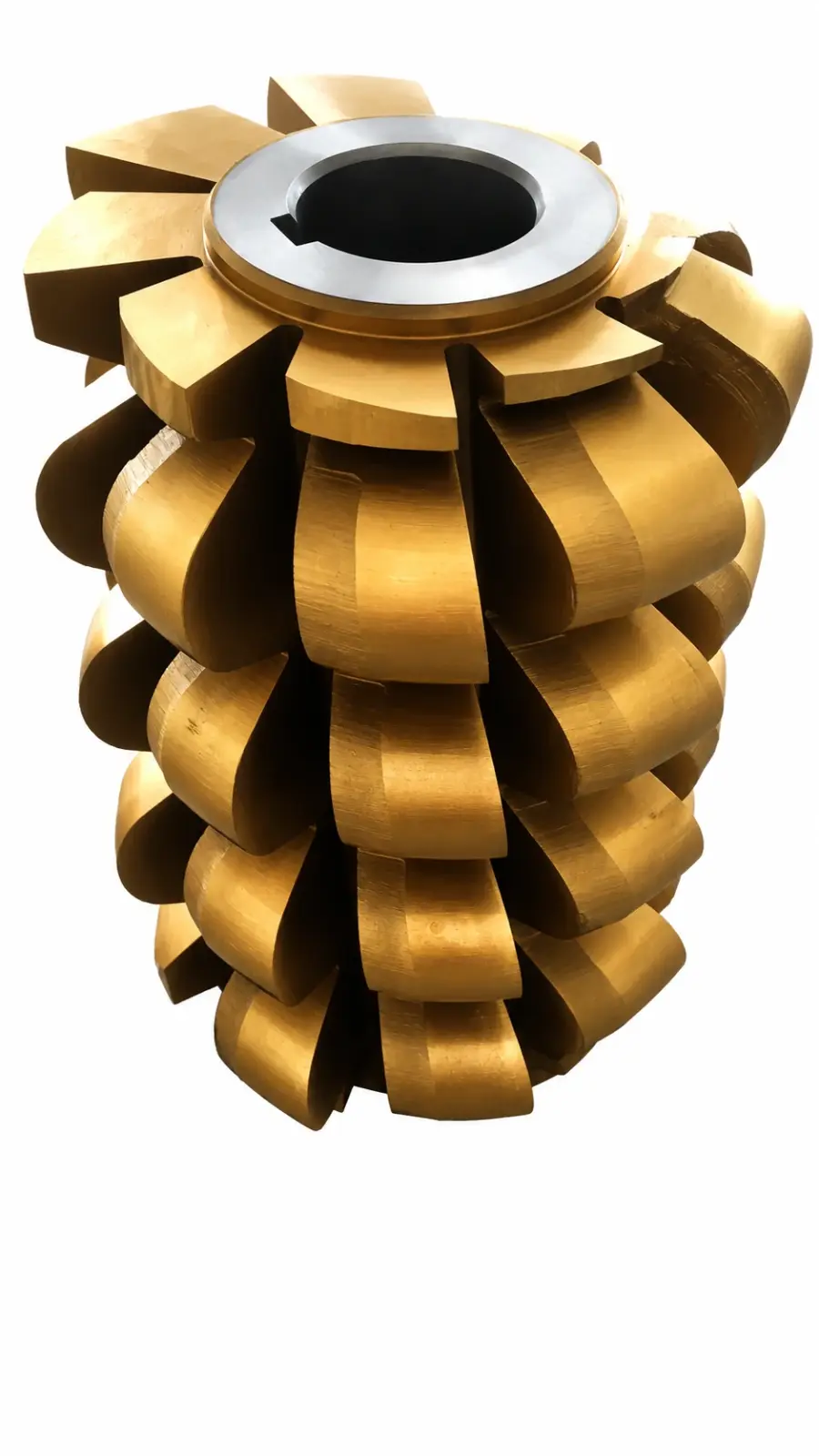

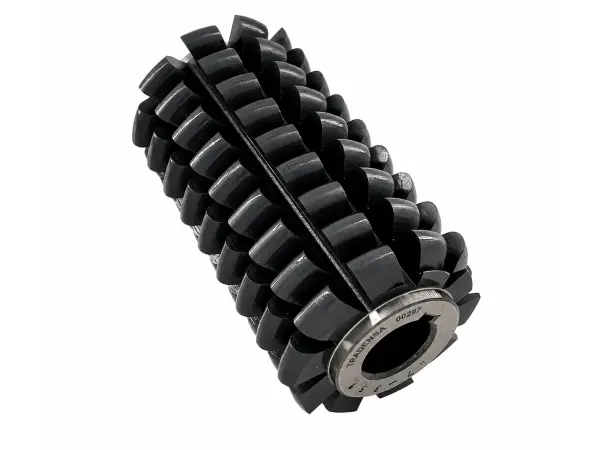

Frezy ślimakowe do kół łańcuchowych
Wykonujemy frezy ślimakowe do kół łańcuchowych m.in. dla profili zgodnych z:
- DIN 8150,
- DIN 8164,
- DIN 8198,
- DIN 8187,
- DIN 8188.

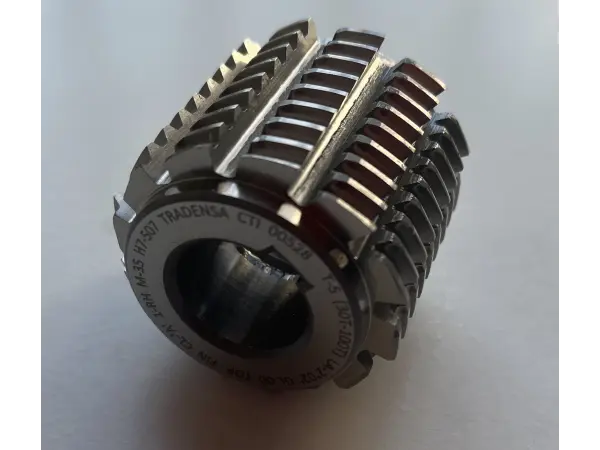

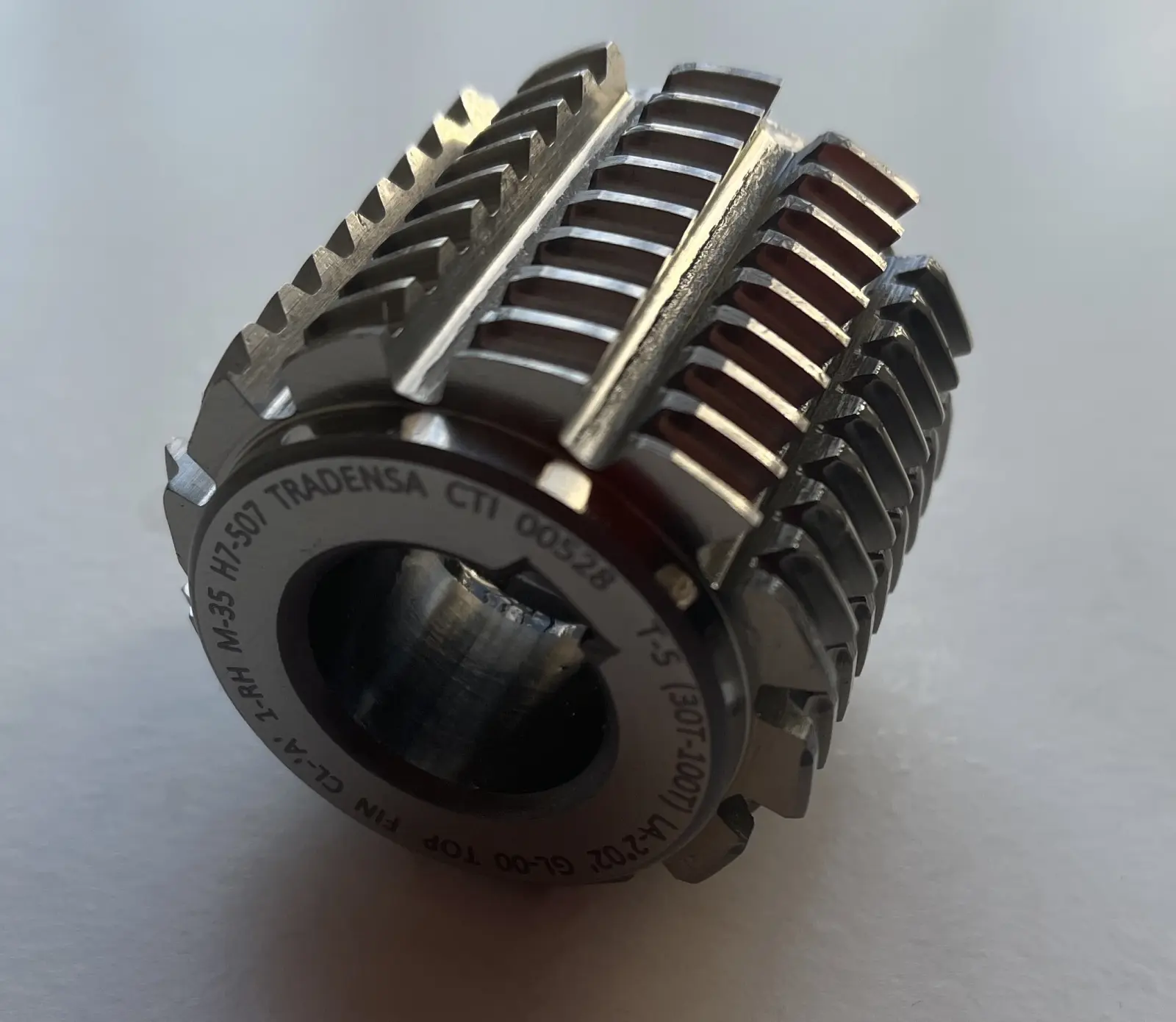

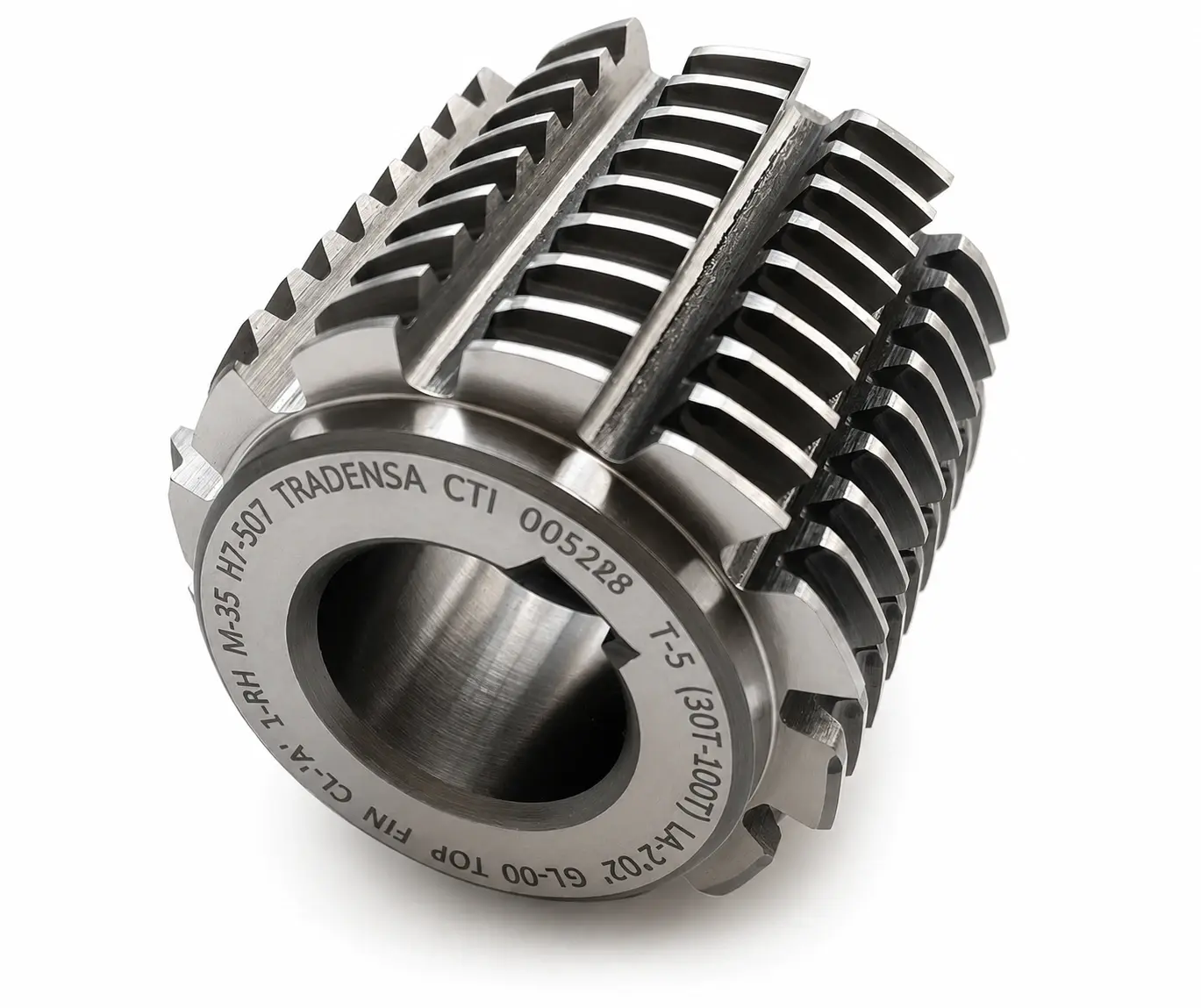

Frezy ślimakowe do kół pasowych
Wykonujemy frezy ślimakowe do kół pasowych dla profili:
- HTD,
- AT,
- T,
- L,
- XL,
- H,
- GT,
- SM,
- Poly Chain,
- Syncroflex,
- Uniroyal,
- Powergrip,
- oraz innych profili specjalnych.
W tej grupie narzędzi kluczowe jest zachowanie zgodności z profilem współpracującego elementu, powtarzalności geometrii oraz odpowiedniej jakości powierzchni po obróbce.

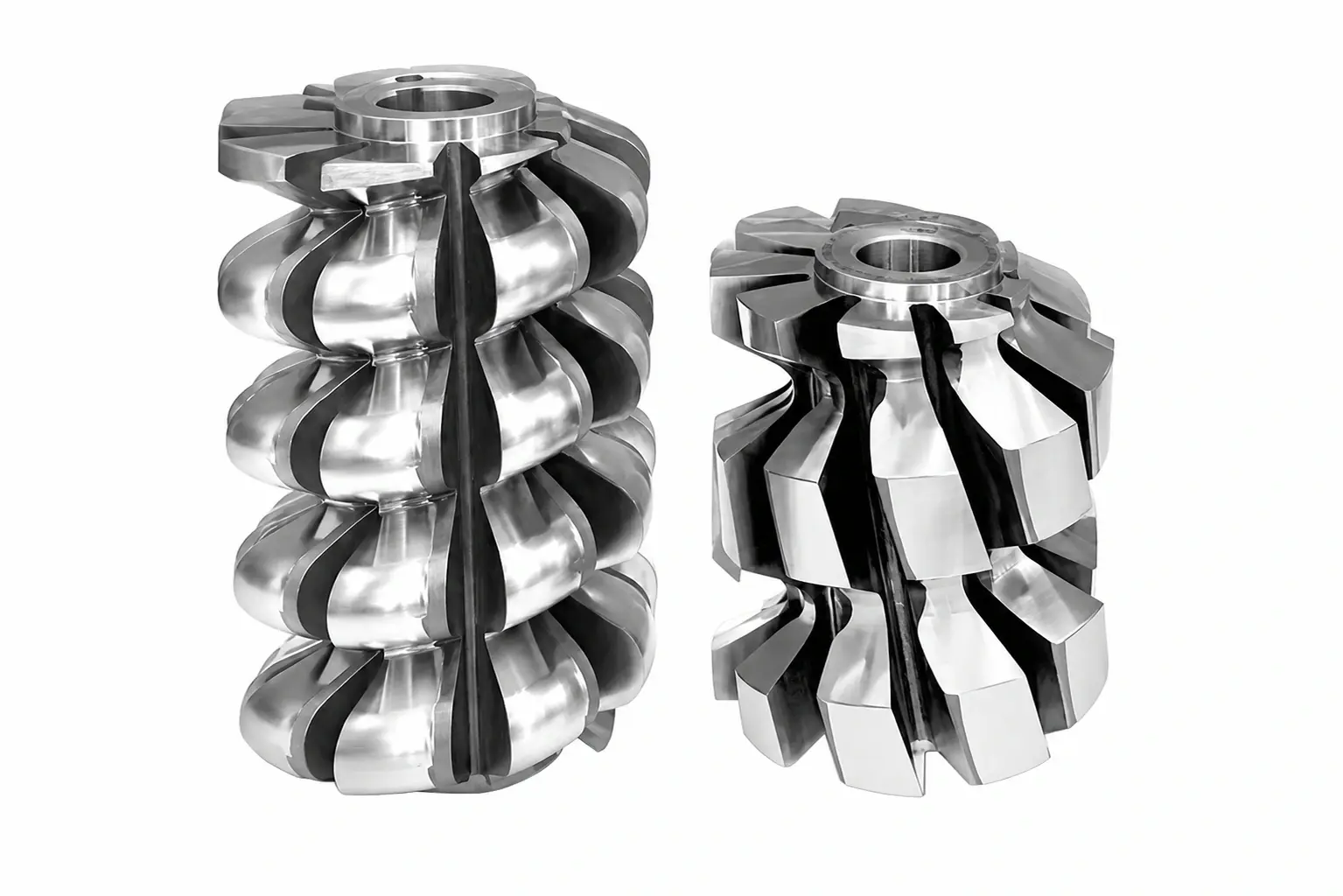

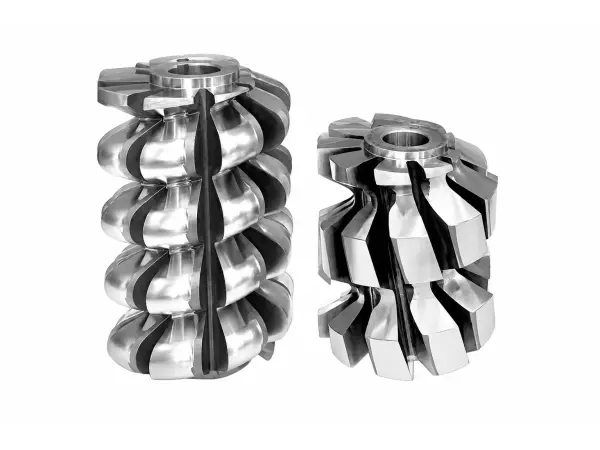

Frezy ślimakowe specjalne i wykonania niestandardowe
Poza wykonaniami standardowymi oferujemy również frezy ślimakowe specjalne do profili nietypowych, dokumentacji klienta oraz zastosowań historycznych i odtworzeniowych.
W tej grupie wykonujemy m.in.:
- frezy ślimakowe do profili specjalnych,
- frezy ślimakowe VIS Warszawa,

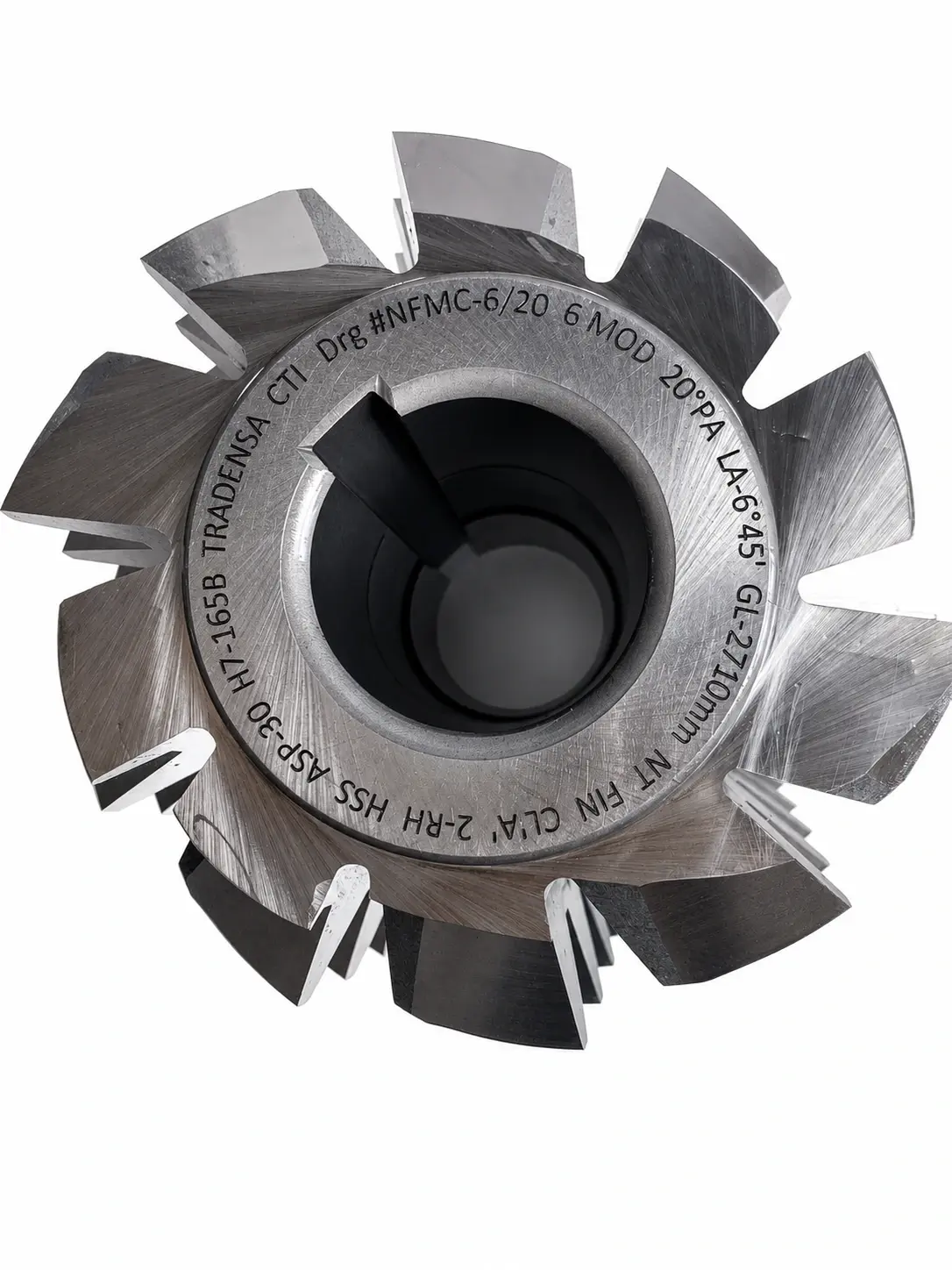

- frezy ślimakowe NFMc i NFMe,
- frezy ślimakowe do walców gniotowników i narzędzi do walcowania profili,
- frezy walcowe i stożkowe do produkcji pił taśmowych,
- narzędzia z dodatkowymi wymaganiami dotyczącymi podcięć, fazek, promieni i modyfikacji głowy zęba.
Jeżeli frez ślimakowy ma być odtworzony na podstawie istniejącego narzędzia, rysunku lub gotowego detalu, przygotowujemy wykonanie pod konkretny przypadek technologiczny.
Frezy ślimakowe do skivingu i hard hobbingu
Oferujemy również frezy ślimakowe do procesów skivingu i hard hobbingu, stosowane w wymagających aplikacjach obróbki uzębień, gdzie kluczowe są wydajność, trwałość narzędzia oraz stabilność geometrii. Dobór freza do skivingu lub hard hobbingu zależy od rodzaju uzębienia, materiału obrabianego, wymaganej dokładności, parametrów obrabiarki oraz strategii procesu. W tego typu zastosowaniach szczególnego znaczenia nabierają materiał narzędzia, pokrycie, geometria części roboczej i dopasowanie freza do konkretnej metody obróbki.

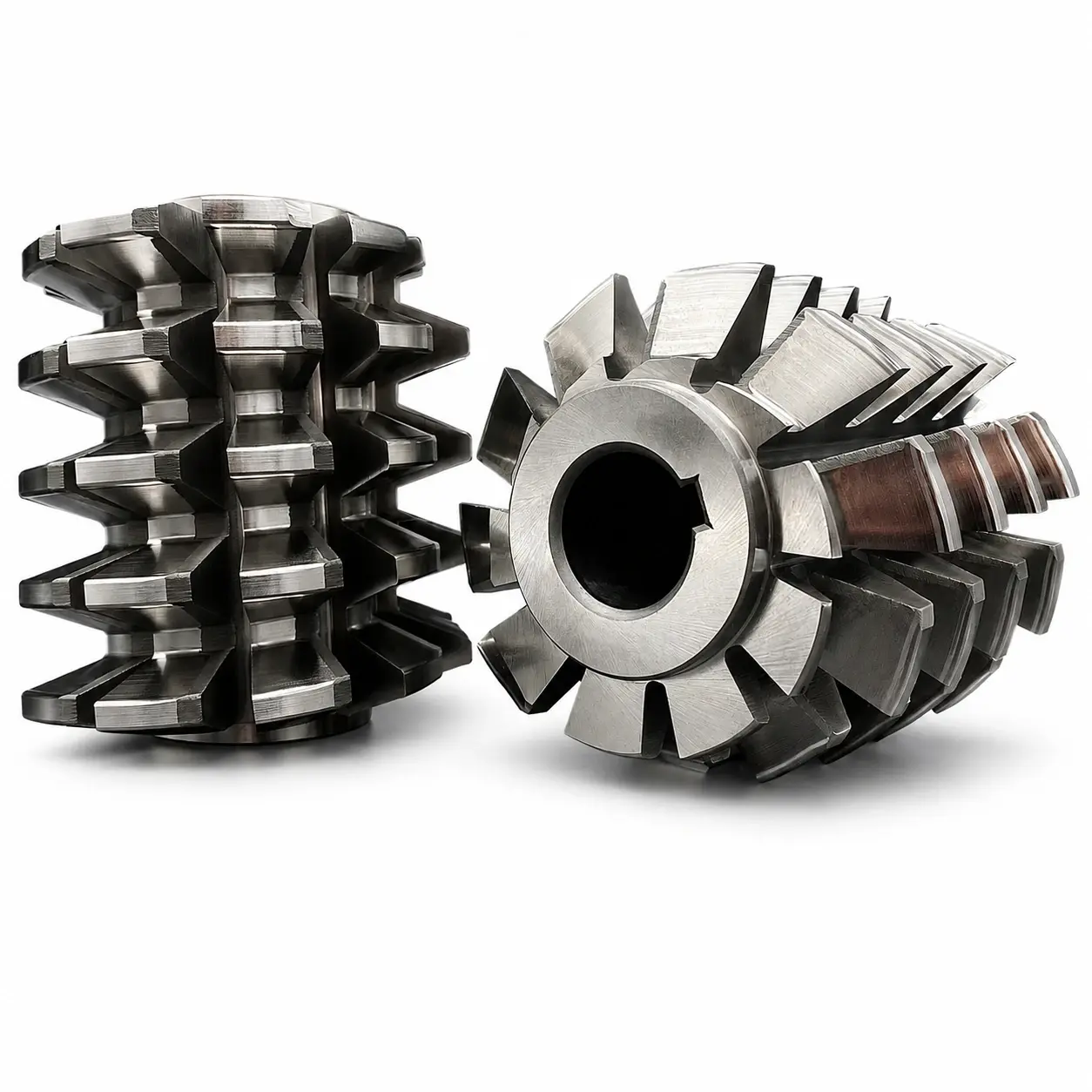

Materiały i pokrycia frezów ślimakowych
Dobór materiału freza ślimakowego zależy od rodzaju obrabianego materiału, wielkości serii, oczekiwanej trwałości, parametrów skrawania oraz klasy dokładności.
Wykonujemy frezy ślimakowe z materiałów takich jak:
- stal szybkotnąca HSS,
- stal szybkotnąca HSSe z dodatkiem kobaltu,
- stale proszkowe PM, w tym Erasteel ASP 2030, ASP 2052, ASP 2060,
- stale proszkowe Böhler, w tym S390 i S290,
- węglik spiekany typu K.

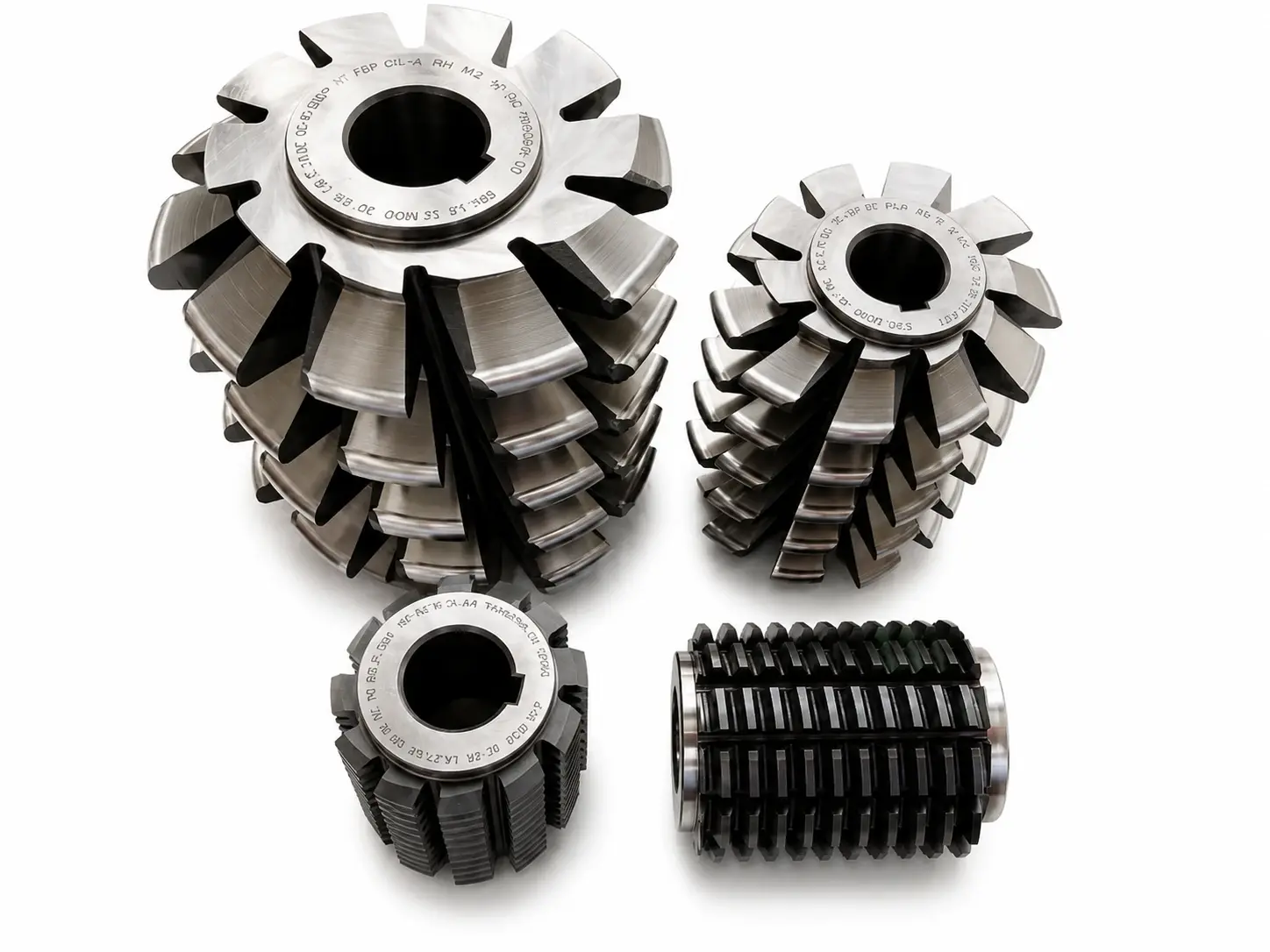

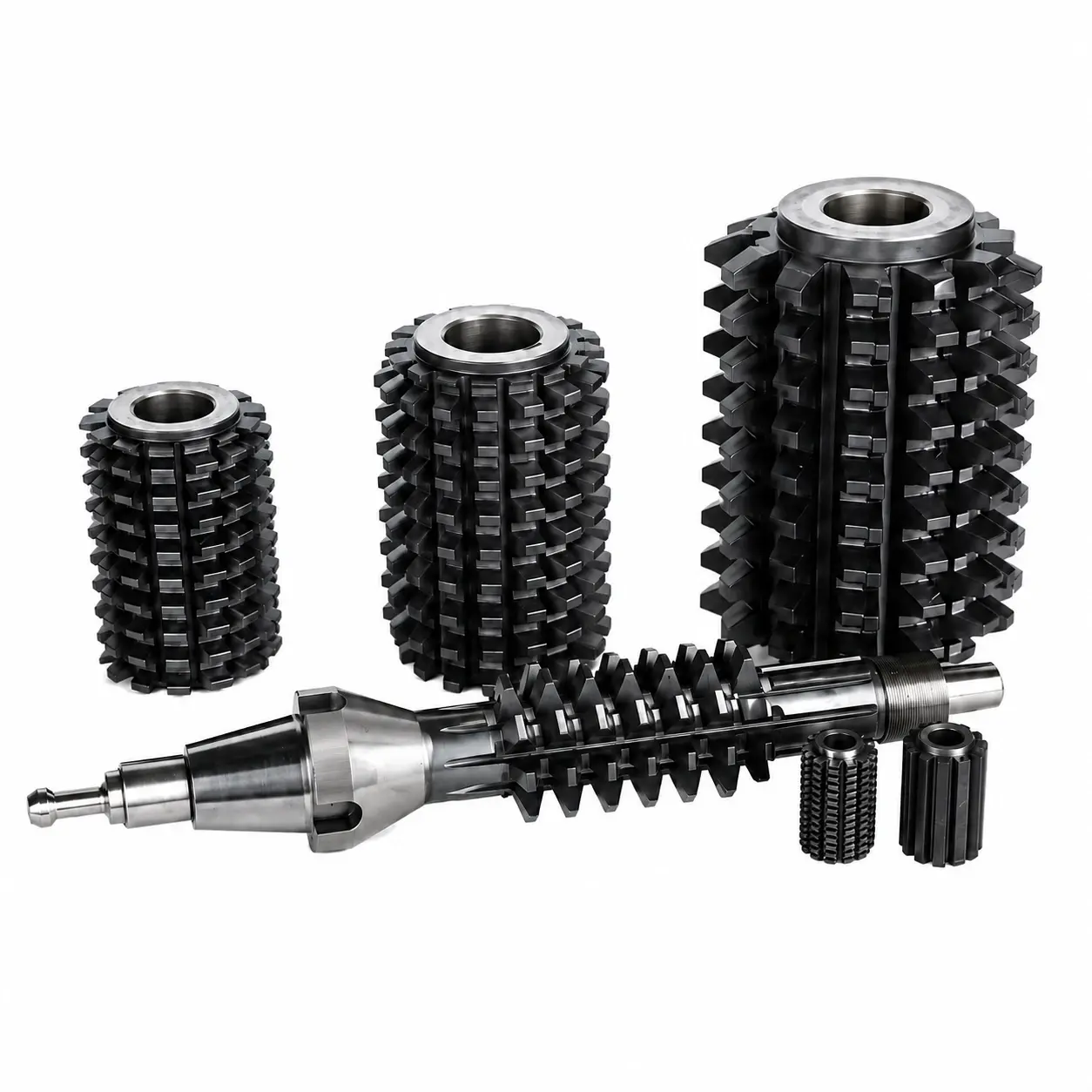

W zależności od zastosowania oferujemy również pokrycia zwiększające trwałość i odporność frezów, m.in.:

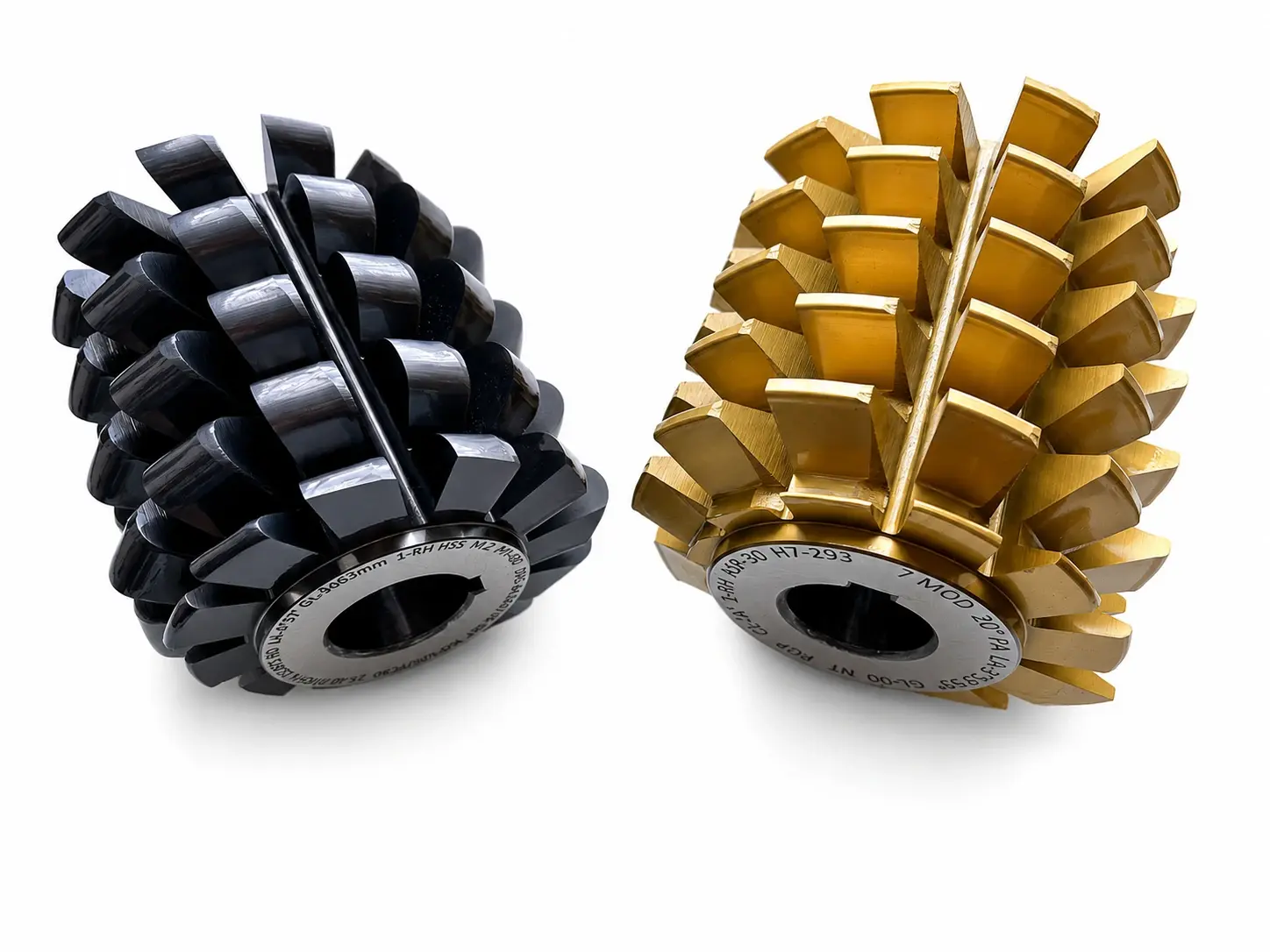

- TiN,
- AlTiN,

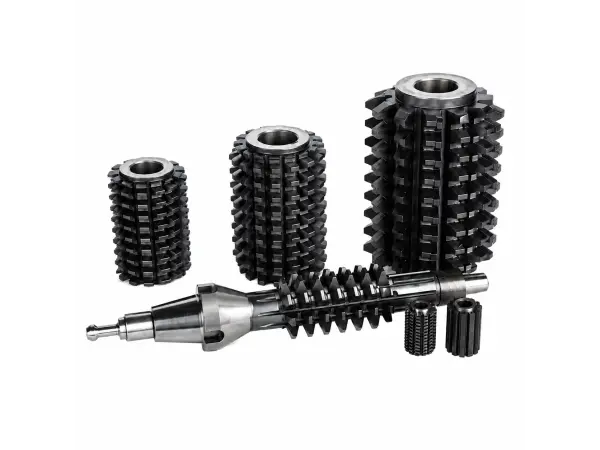

- Aclrona Pro,
- oraz inne pokrycia przemysłowe dobierane do warunków pracy.
Dobór materiału i pokrycia prowadzimy tak, aby uzyskać odpowiedni kompromis między trwałością narzędzia, stabilnością procesu i kosztem jednostkowym obróbki.

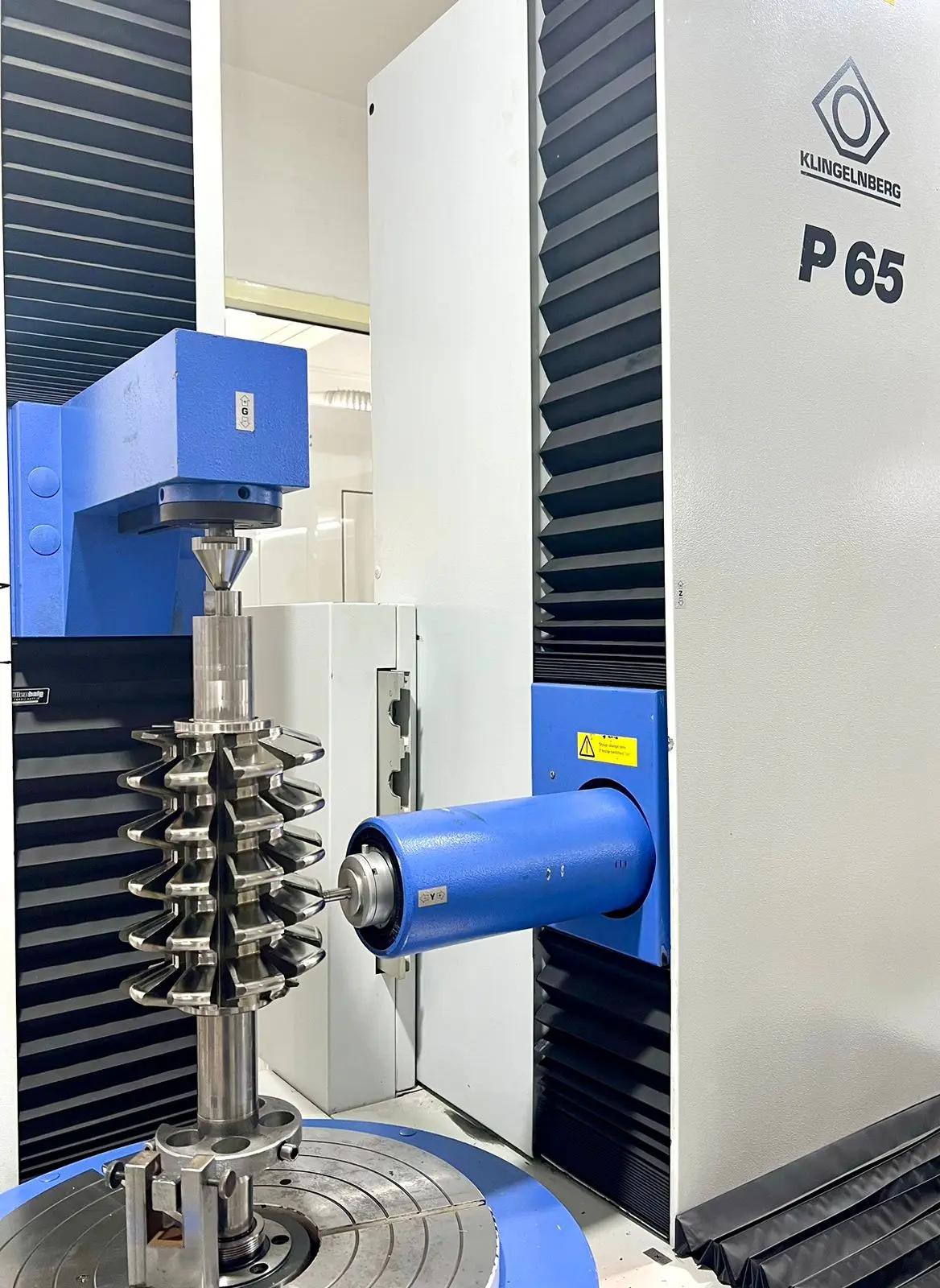

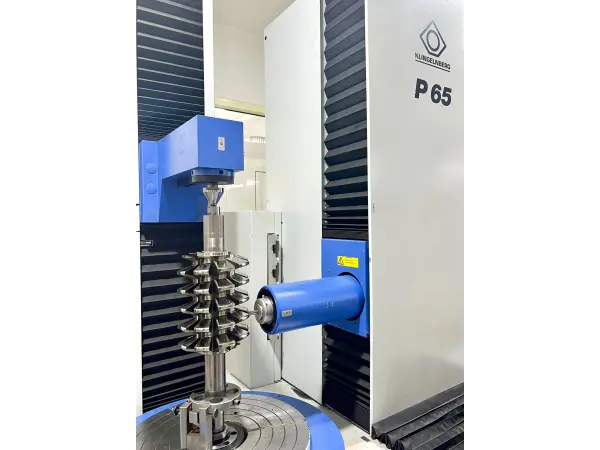

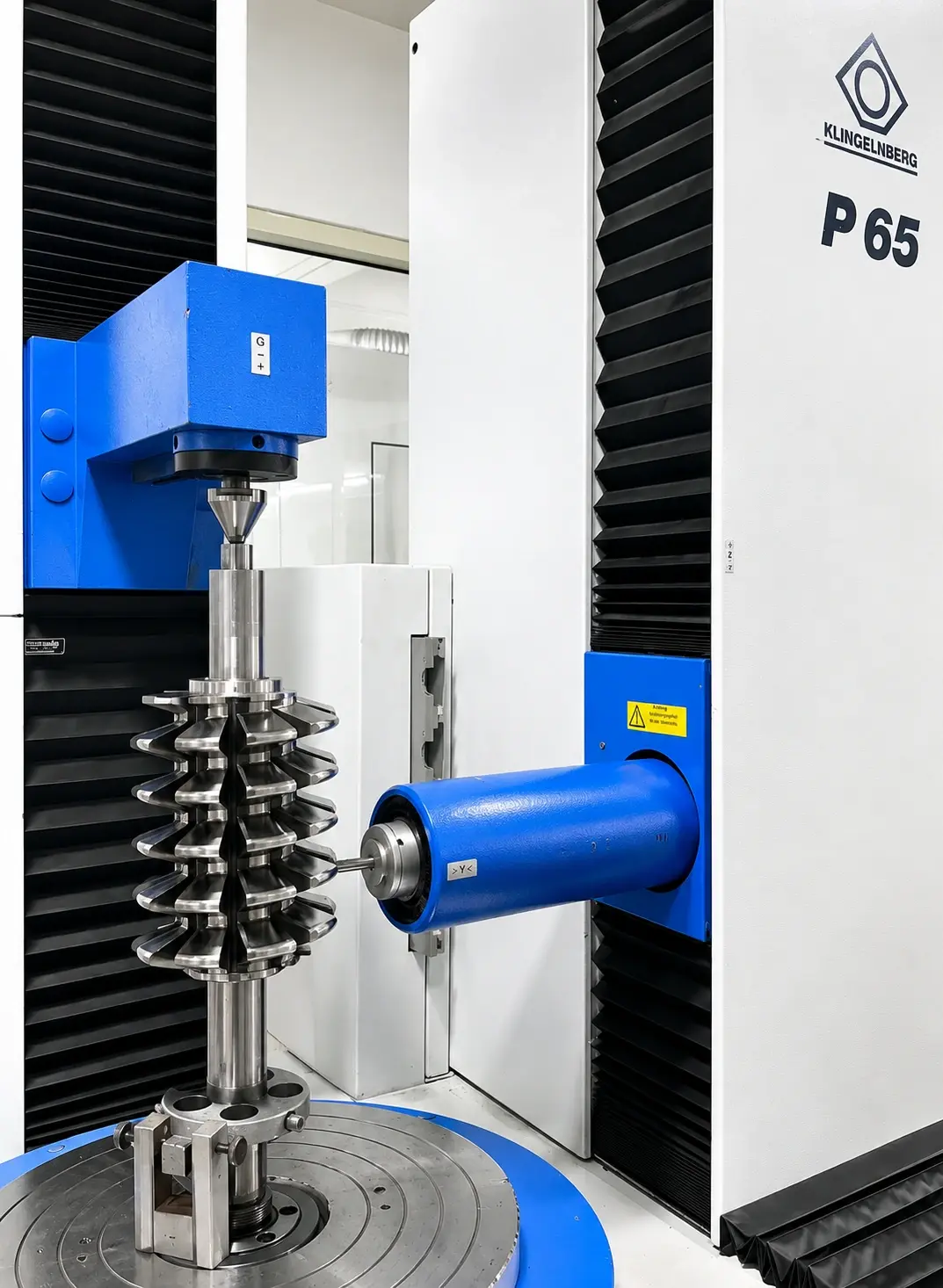

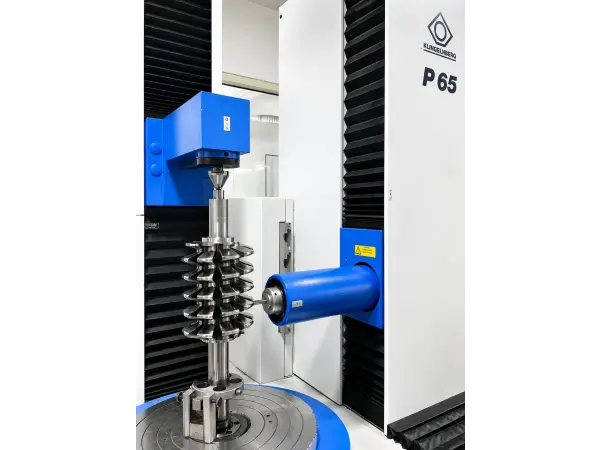

Klasy wykonania frezów ślimakowych wg DIN 3968
Frezy ślimakowe wykonujemy w klasach:
- AAA – frezy ultraprecyzyjne,
- AA – frezy bardzo precyzyjne,
- A – frezy precyzyjne do obróbki wykańczającej,
- B – frezy do obróbki zgrubnej.
Dobór klasy wykonania zależy od wymaganej dokładności koła zębatego lub wielowypustu, jakości wykończenia, tolerancji procesu oraz rodzaju produkcj
Frez ślimakowy, frez obwiedniowy i frez modułowy — nazewnictwo i różnice
W praktyce przemysłowej frez ślimakowy jest narzędziem do frezowania obwiedniowego, dlatego spotyka się również nazwę frez obwiedniowy. Na rynku funkcjonuje także określenie frez modułowy, które w zależności od kontekstu może odnosić się do frezów ślimakowych modułowych albo do innych grup narzędzi modułowych stosowanych do obróbki kół zębatych.
Na tej stronie skupiamy się na frezach ślimakowych nasadzanych i trzpieniowych wykorzystywanych w frezowaniu obwiedniowym. Jeżeli szukają Państwo innych frezów modułowych do kół zębatych, warto je traktować jako osobną grupę narzędzi i dobrać zgodnie z konkretną metodą obróbki.
Jak dobieramy frez ślimakowy do procesu?
Aby dobrać frez ślimakowy do konkretnego procesu, potrzebujemy podstawowych danych technologicznych i geometrycznych.
Najważniejsze informacje do doboru:
- typ elementu obrabianego,
- rodzaj uzębienia lub profilu,
- moduł / DP / CP,
- kąt przyporu,
- kąt linii śrubowej,
- liczba zębów,
- materiał obrabiany,
- oczekiwana klasa dokładności,
- rodzaj obrabiarki,
- sposób mocowania narzędzia,
- obróbka zgrubna, półwykańczająca czy wykańczająca,
- wymagana trwałość narzędzia,
- preferowany materiał i pokrycie,
- dokumentacja, wzór, istniejące narzędzie lub protokół pomiarowy.
Na tej podstawie dobieramy konstrukcję freza, materiał, pokrycie, klasę wykonania oraz rozwiązania specjalne, jeśli są wymagane przez proces.

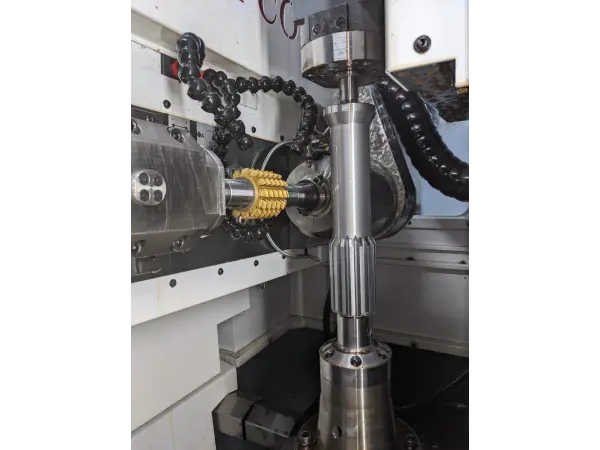

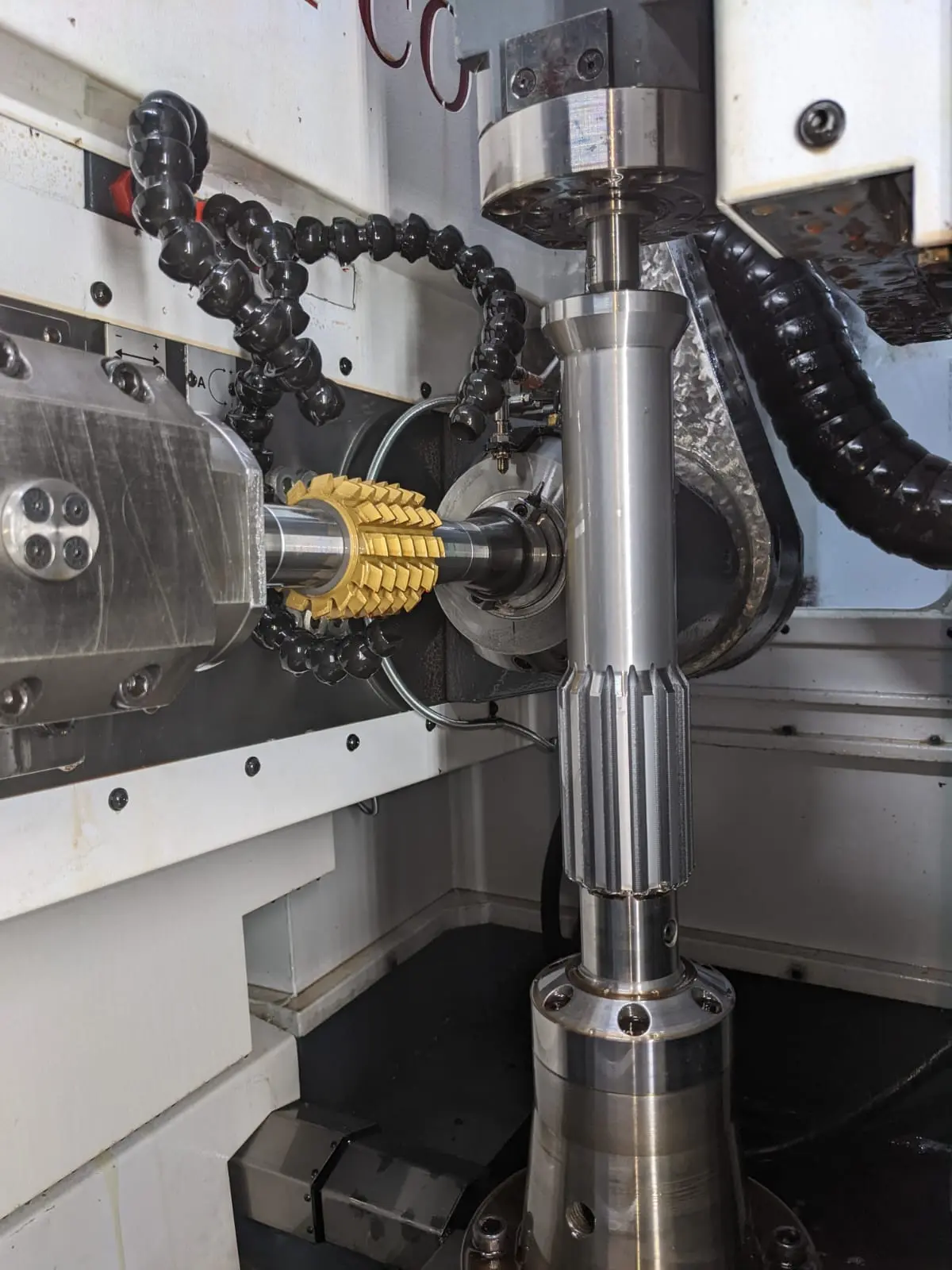

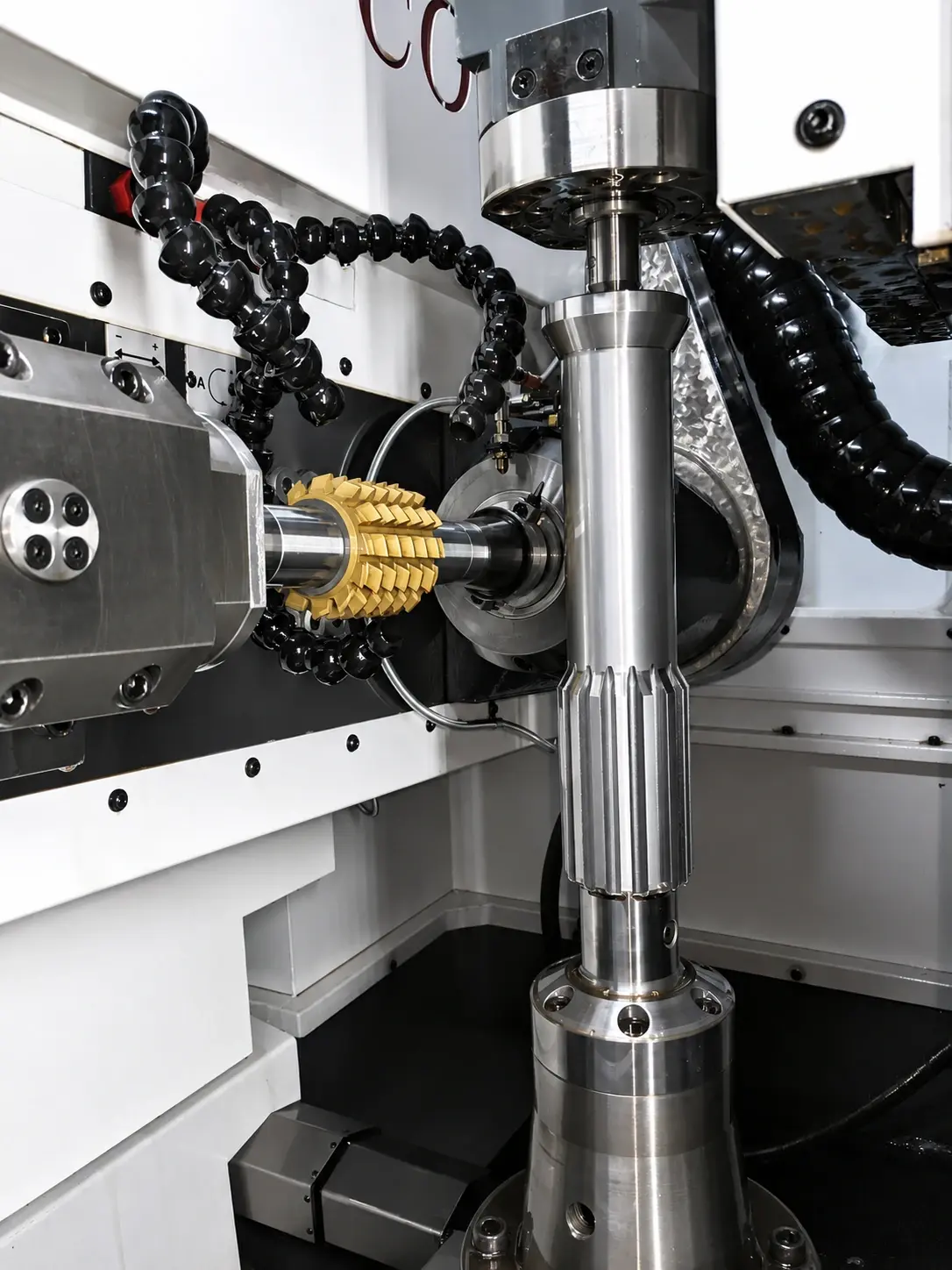

Frezowanie obwiedniowe kół zębatych i wielowypustów

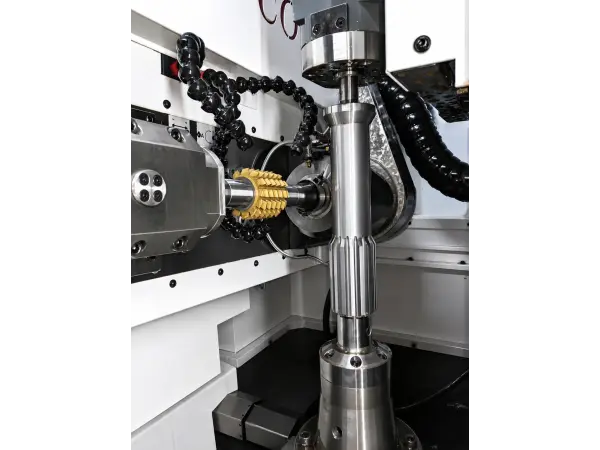

Frezy ślimakowe pracują w procesie frezowania obwiedniowego, który wykorzystuje skojarzony ruch obrotowy i posuwowy narzędzia oraz obrabianego przedmiotu. Dzięki temu możliwe jest wydajne nacinanie zębów i wielowypustów z zachowaniem wysokiej powtarzalności.
W wielu aplikacjach preferowane jest frezowanie współbieżne, ponieważ ogranicza niekorzystne obciążenia działające na głowę zęba freza i poprawia warunki pracy narzędzia. Dobór konkretnej strategii obróbki zależy jednak od geometrii uzębienia, materiału, obrabiarki i parametrów procesu.
Jeżeli chcą Państwo rozszerzyć temat, warto zobaczyć również nasze materiały o frezowaniu obwiedniowym, frezarkach obwiedniowych CNC oraz technologii obróbki kół zębatych.

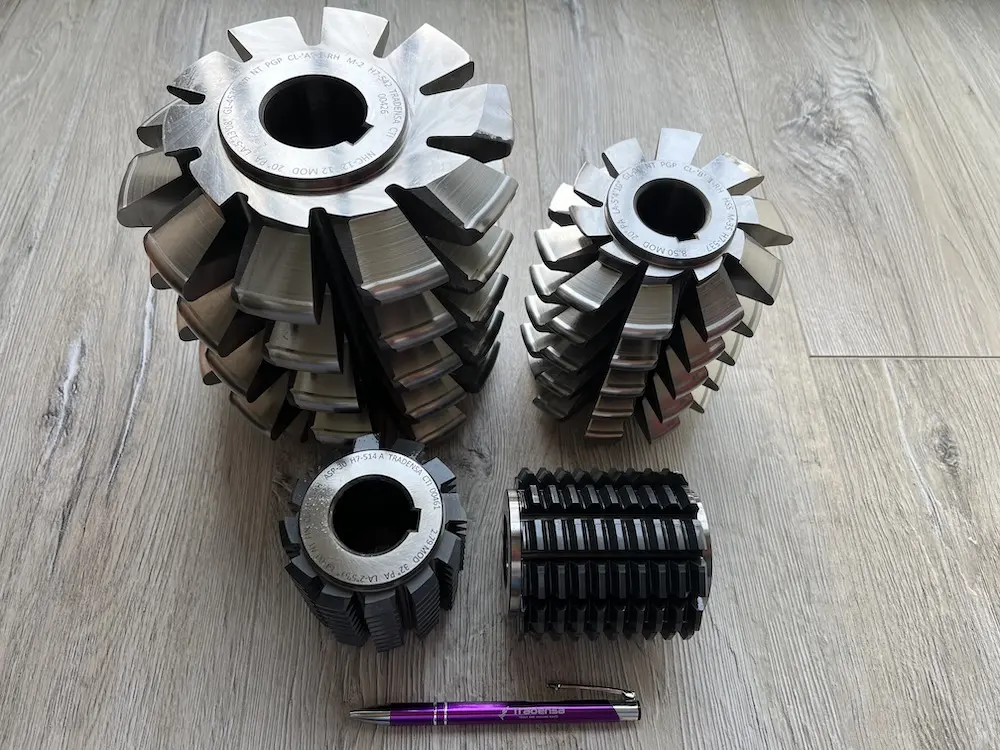

Przykładowe zastosowania frezów ślimakowych w naszej ofercie
W naszej ofercie znajdują się między innymi:
- frezy ślimakowe do kół zębatych metrycznych,
- frezy ślimakowe do kół zębatych DP i CP,
- frezy ślimakowe do wielowypustów ewolwentowych,
- frezy ślimakowe do wielowypustów równoległych,
- frezy ślimakowe do wielokarbów,
- frezy ślimakowe do kół łańcuchowych,
- frezy ślimakowe do kół pasowych,
- frezy ślimakowe do ślimacznic,
- frezy ślimakowe do kół ślimakowych,
- frezy ślimakowe VIS,
- frezy ślimakowe do walców gniotowników,
- frezy ślimakowe specjalne według dokumentacji.
Najczęściej zadawane pytania
Czym jest frez ślimakowy?
Frez ślimakowy jest narzędziem do frezowania obwiedniowego kół zębatych, wielowypustów i wybranych profili specjalnych. Dzięki geometrii śrubowej umożliwia wydajną i dokładną obróbkę uzębienia.
Czy frez ślimakowy to frez obwiedniowy?
Tak. Frez ślimakowy jest frezem obwiedniowym stosowanym w procesie frezowania obwiedniowego.
Czy frez ślimakowy to frez modułowy?
W praktyce rynkowej określenie „frez modułowy” bywa używane szerzej. Na tej stronie opisujemy frezy ślimakowe nasadzane i trzpieniowe do frezowania obwiedniowego, natomiast część innych frezów modułowych stanowi osobną grupę narzędzi.
Jakie materiały stosuje się na frezy ślimakowe?
Najczęściej są to HSS, HSSe, stale proszkowe PM oraz węglik spiekany, dobierane zależnie od wymagań procesu i trwałości narzędzia.
Co oznacza klasa AAA wg DIN 3968?
Klasa AAA oznacza frezy ślimakowe ultraprecyzyjne przeznaczone do najbardziej wymagających zastosowań pod względem dokładności.
Czy wykonujecie frezy ślimakowe do walców gniotowników?
Tak. Oferujemy również frezy ślimakowe do walców gniotowników oraz narzędzia do wybranych profili specjalnych i aplikacji odtworzeniowych, przygotowywane na podstawie dokumentacji, wzorca lub istniejącego narzędzia.
Czy oferujecie frezy ślimakowe do skivingu i hard hobbingu?
Tak. Wykonujemy również frezy ślimakowe do procesów skivingu i hard hobbingu, dobierane do rodzaju uzębienia, materiału obrabianego, wymaganej klasy dokładności oraz parametrów obrabiarki.
Czy wykonujecie frezy ślimakowe specjalne?
Tak. Oferujemy wykonania specjalne, odtworzeniowe i projektowane pod konkretny profil, dokumentację techniczną lub wzorzec klienta.
Dobór freza ślimakowego do konkretnej aplikacji
Jeżeli szukają Państwo freza ślimakowego nasadzanego lub trzpieniowego do kół zębatych, wielowypustów, ślimacznic, kół pasowych lub kół łańcuchowych, prosimy o kontakt z podstawowymi danymi procesu.
Najlepiej przesłać:
- rysunek detalu lub narzędzia,
- wymagane normy i profil,
- moduł / DP / CP,
- materiał obrabiany,
- klasę dokładności,
- typ obrabiarki,
- informacje o obecnie używanym narzędziu,
- oczekiwany problem do rozwiązania: trwałość, jakość, wydajność lub odtworzenie narzędzia.
Na tej podstawie dobierzemy frez ślimakowy standardowy lub specjalny, materiał, pokrycie oraz klasę wykonania odpowiednią do procesu.
Jeżeli szukają Państwo freza ślimakowego nasadzanego lub trzpieniowego do kół zębatych, wielowypustów, ślimacznic, kół pasowych, kół łańcuchowych, walców gniotowników albo procesów skivingu i hard hobbingu, prosimy o kontakt. Na podstawie dokumentacji, wzorca lub danych procesu dobierzemy frez standardowy lub wykonanie specjalne odpowiednie do konkretnej aplikacji.
