Tradensa jest oficjalnym i wyłącznym partnerem sprzedażowym Capital Tool Industries (CTI) w Polsce. CTI jest producentem precyzyjnych narzędzi do obróbki i kontroli uzębień, działającym od 1966 roku. Zakres producenta obejmuje między innymi frezy krążkowe modułowe, frezy palcowe, frezy do wielowypustów, kół łańcuchowych, kół pasowych oraz profili specjalnych.

W ramach oferty CTI dostarczamy frezy krążkowe modułowe nasadzane i frezy palcowe do kół zębatych, wielowypustów, kół łańcuchowych i pasowych. Narzędzia wykonywane są w systemach metrycznych, calowych, DP i CP, a także według indywidualnej geometrii wskazanej na rysunku detalu. W zależności od aplikacji dobieramy frezy do obróbki zgrubnej, wykańczającej, z protuberancją oraz do profili specjalnych.

Oferta obejmuje frezy krążkowe do modułu m = 55, frezy palcowe w zakresie od m = 4 do m = 55, wykonania NFMa i NFMb, zamienniki narzędzi VIS oraz frezy przygotowywane na podstawie dokumentacji klienta, protokołu pomiarowego lub istniejącego wzorca. Tradensa zapewnia dobór techniczny, przygotowanie zapytania do producenta oraz obsługę dostaw CTI na rynku polskim.

Capital Tool Industries (CTI) – producent frezów krążkowych, frezów palcowych i innych narzędzi do obróbki oraz kontroli kół zębatych i wielowypustów. Tradensa jest oficjalnym partnerem CTI w Polsce.

Frezy modułowe krążkowe i palcowe – zakres oferty

W naszej ofercie znajdują się:

• frezy krążkowe modułowe do kół zębatych,
• frezy krążkowe do wielowypustów,
• frezy krążkowe do kół łańcuchowych,
• frezy krążkowe do kół pasowych,
• frezy palcowe do kół zębatych i wielowypustów,
• wykonania specjalne, w tym VIS, NFMa i NFMb.

Frezy wykonujemy zarówno do standardowych uzębień produkcyjnych, jak i do profili specjalnych, z podcięciami, fazkami, promieniami oraz geometrią dostosowaną do konkretnego procesu.

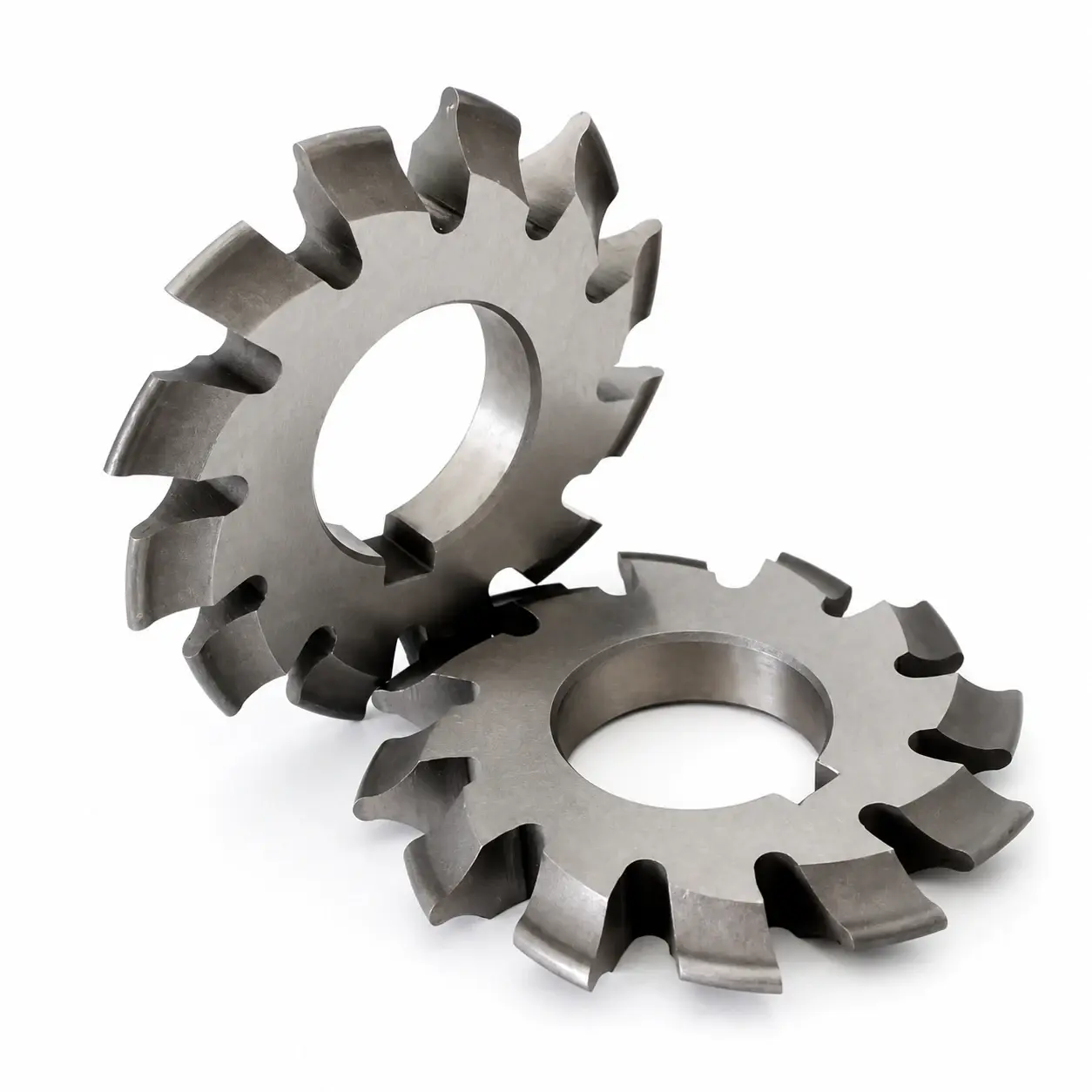

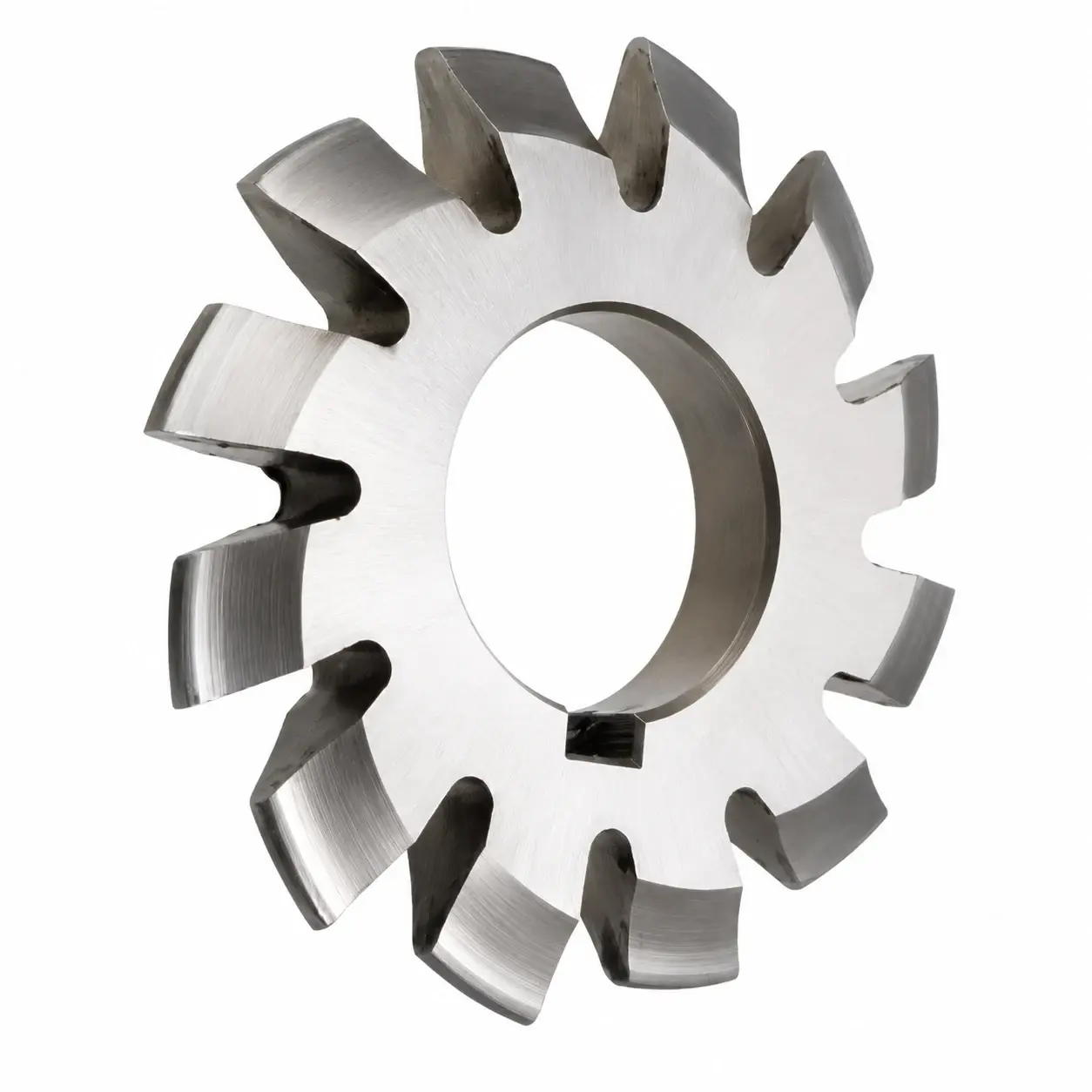

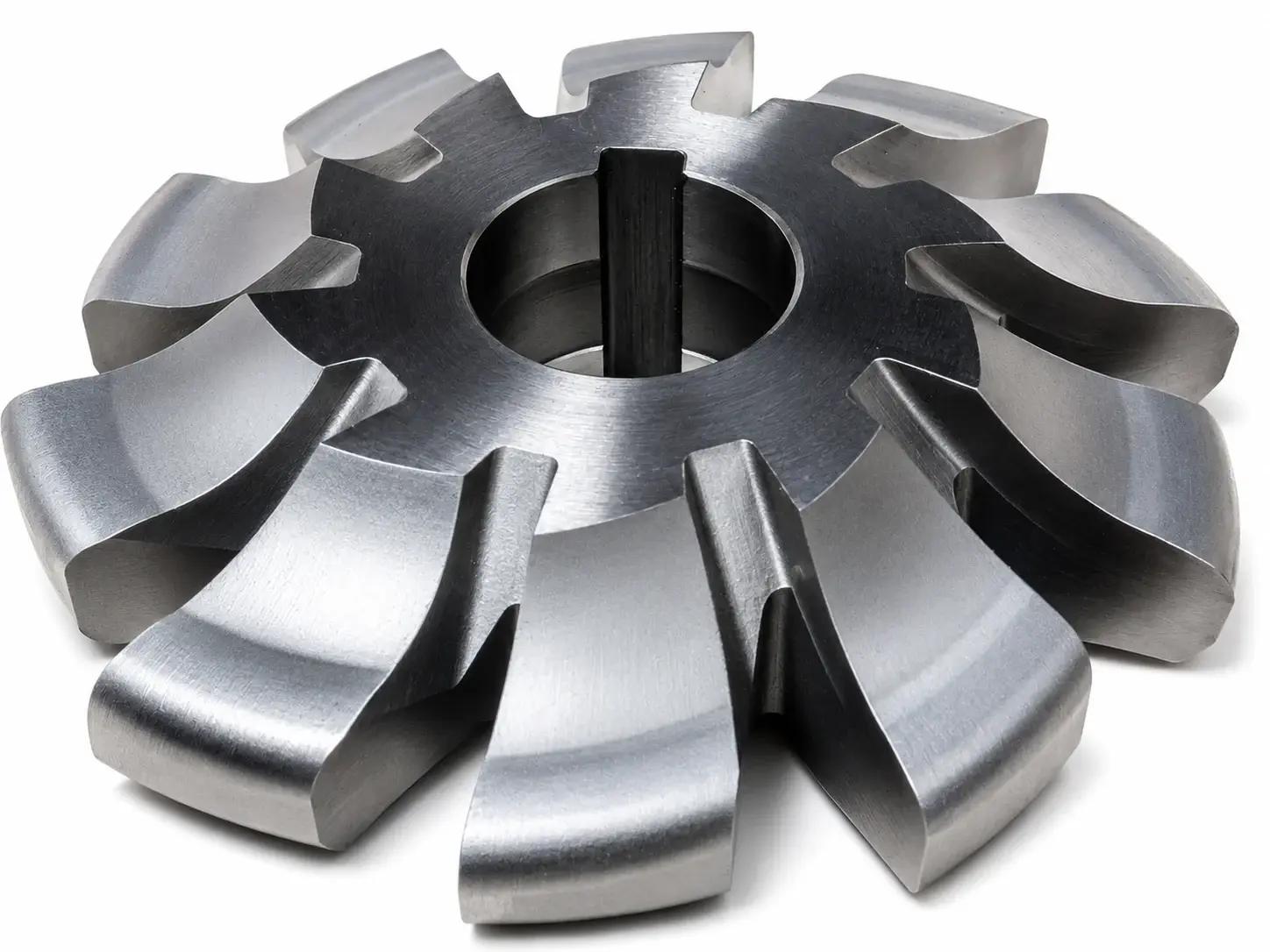

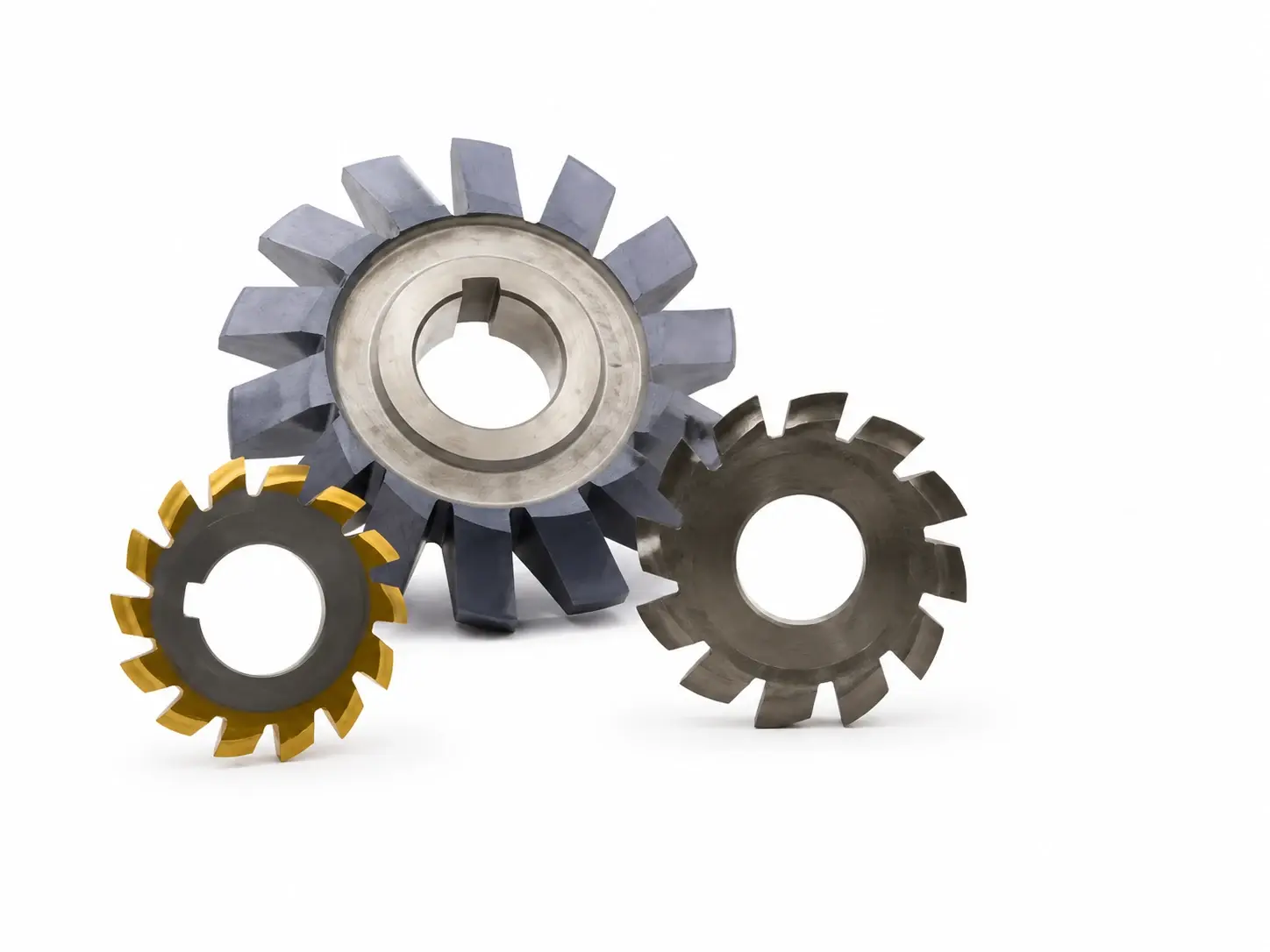

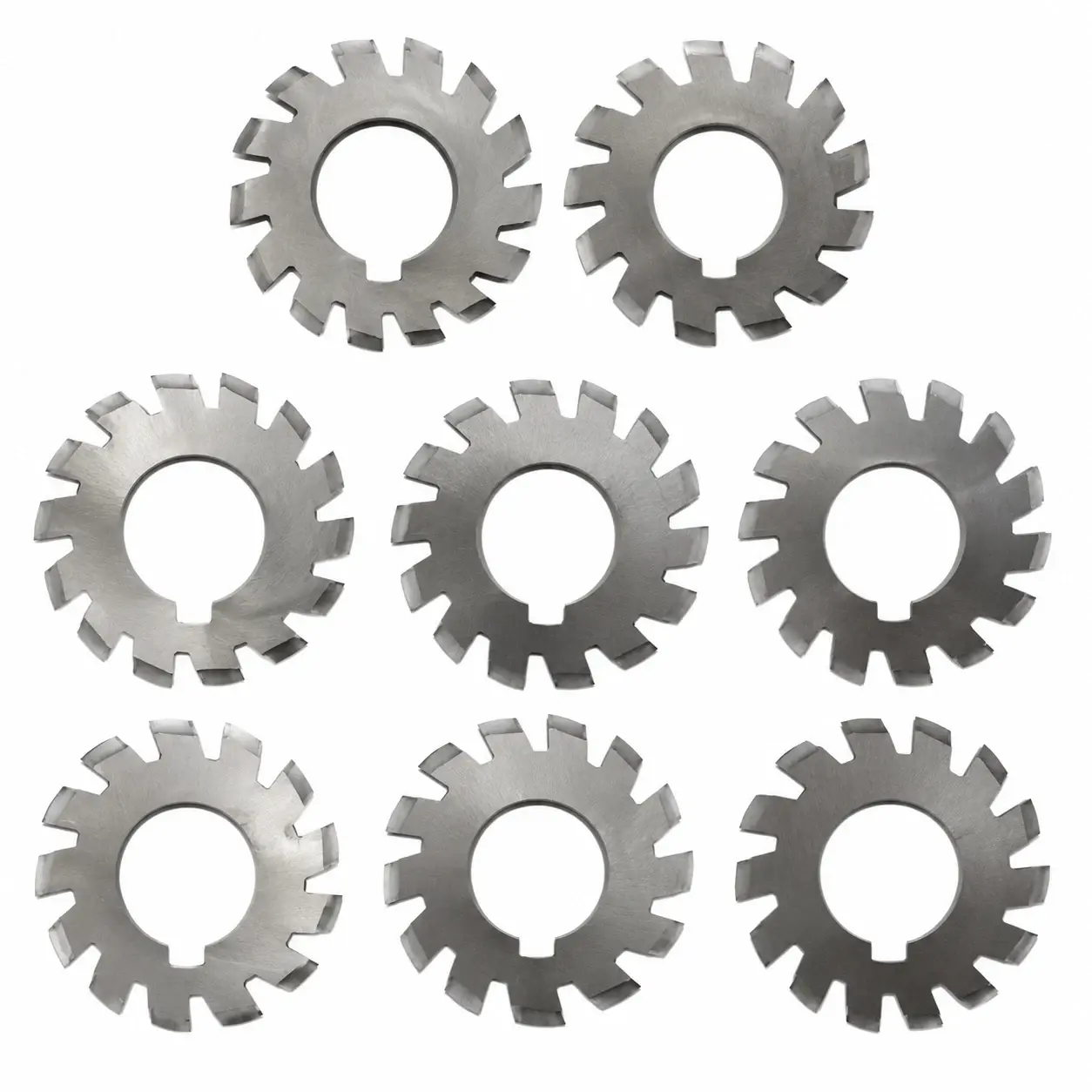

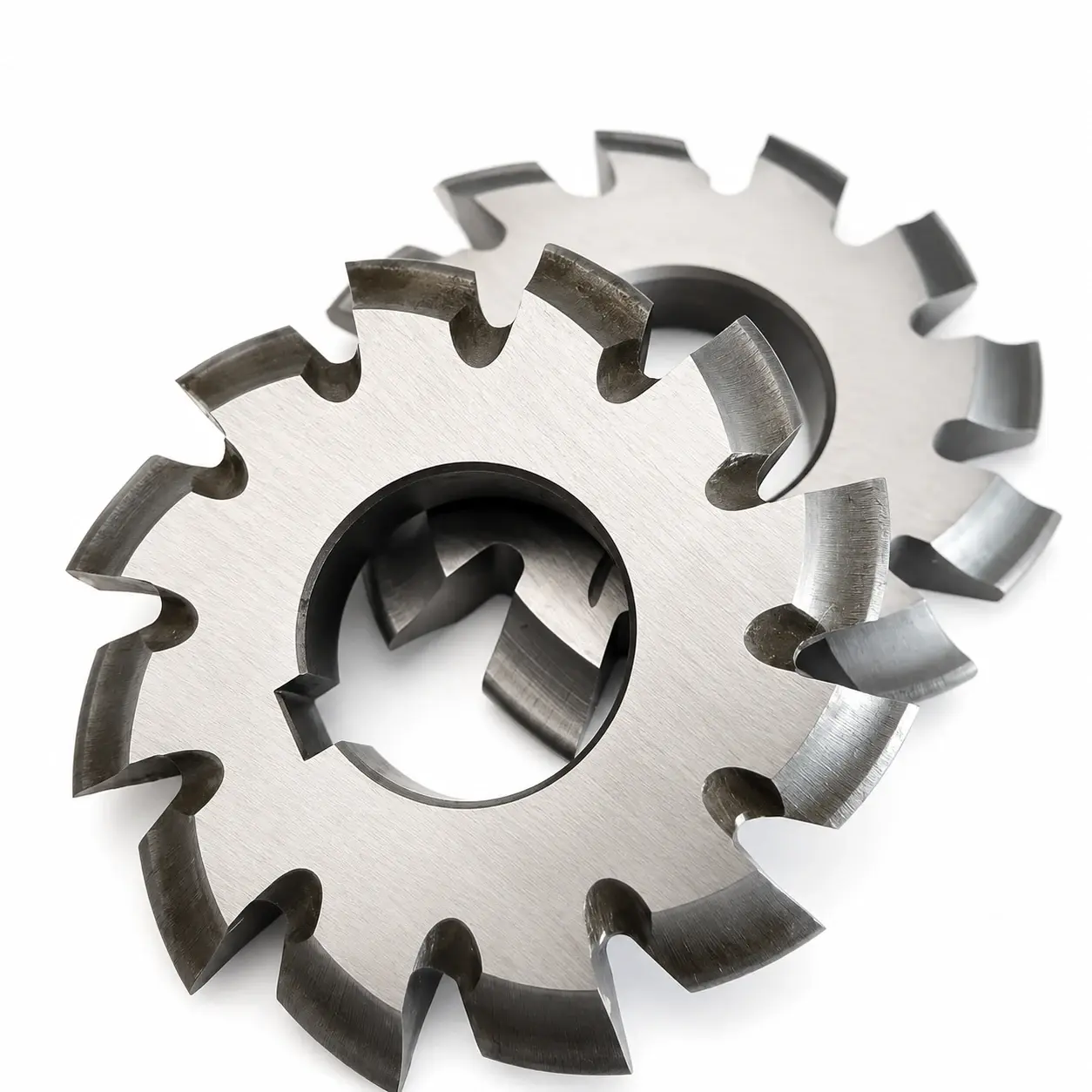

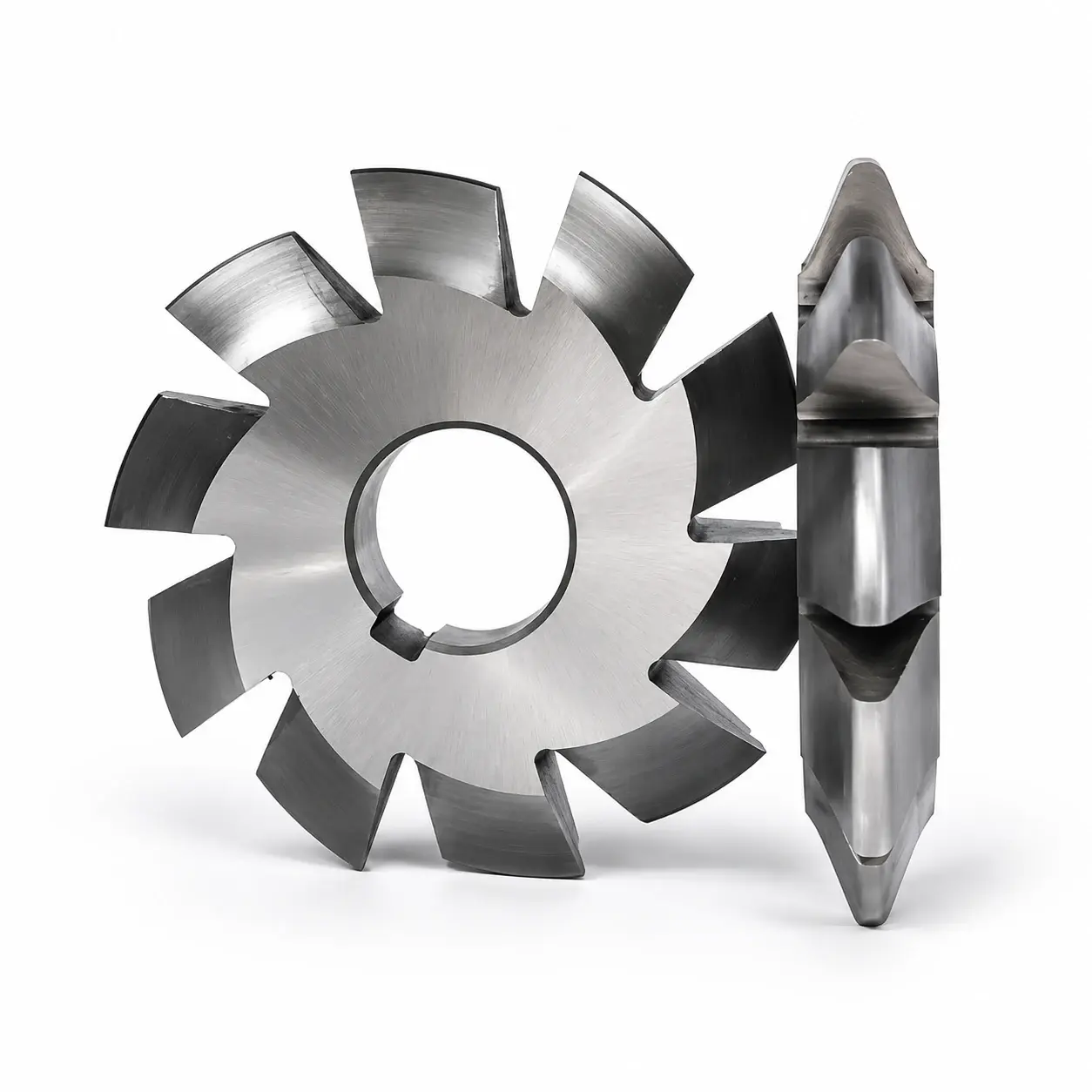

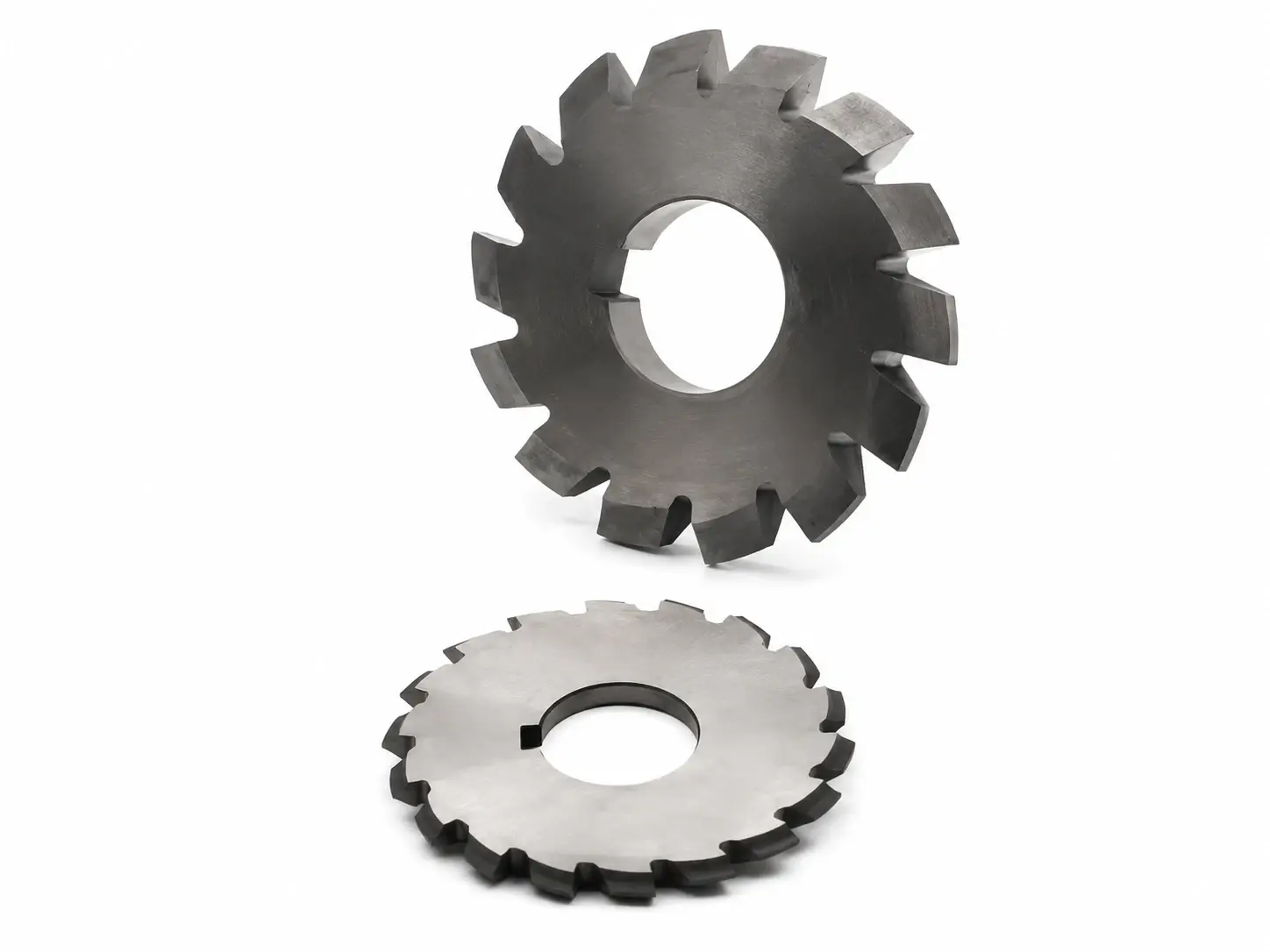

Frezy krążkowe modułowe do kół zębatych

Wykonujemy frezy krążkowe modułowe nasadzane do kół zębatych o modułach do m=55, w wykonaniach metrycznych oraz calowych, dla kątów przyporu 20°, 30° oraz innych zgodnych z wymaganiami aplikacji. Oferujemy frezy do obróbki zgrubnej z protuberancją, frezy do obróbki wykańczającej na gotowo oraz wykonania specjalne dla uzębień standardowych i niestandardowych.

Profile odniesienia i geometria narzędzia

Geometrię freza dobieramy do profilu odniesienia, danych uzębienia oraz dokumentacji detalu. W zależności od aplikacji wykorzystywane są między innymi wymagania ISO 53, DIN 867, DIN 3972 albo indywidualny profil wskazany przez klienta.

Dokładność i wymagania gotowego uzębienia

Wymaganą dokładność oraz tolerancje gotowego uzębienia można określić między innymi według ISO 1328-1, norm DIN 3961–3967, JIS B 1702-1, BS, JGMA albo dokumentacji technicznej klienta.

W ofercie posiadamy również frezy krążkowe do systemów:

• DP (diametral pitch),
• CP (circular pitch).

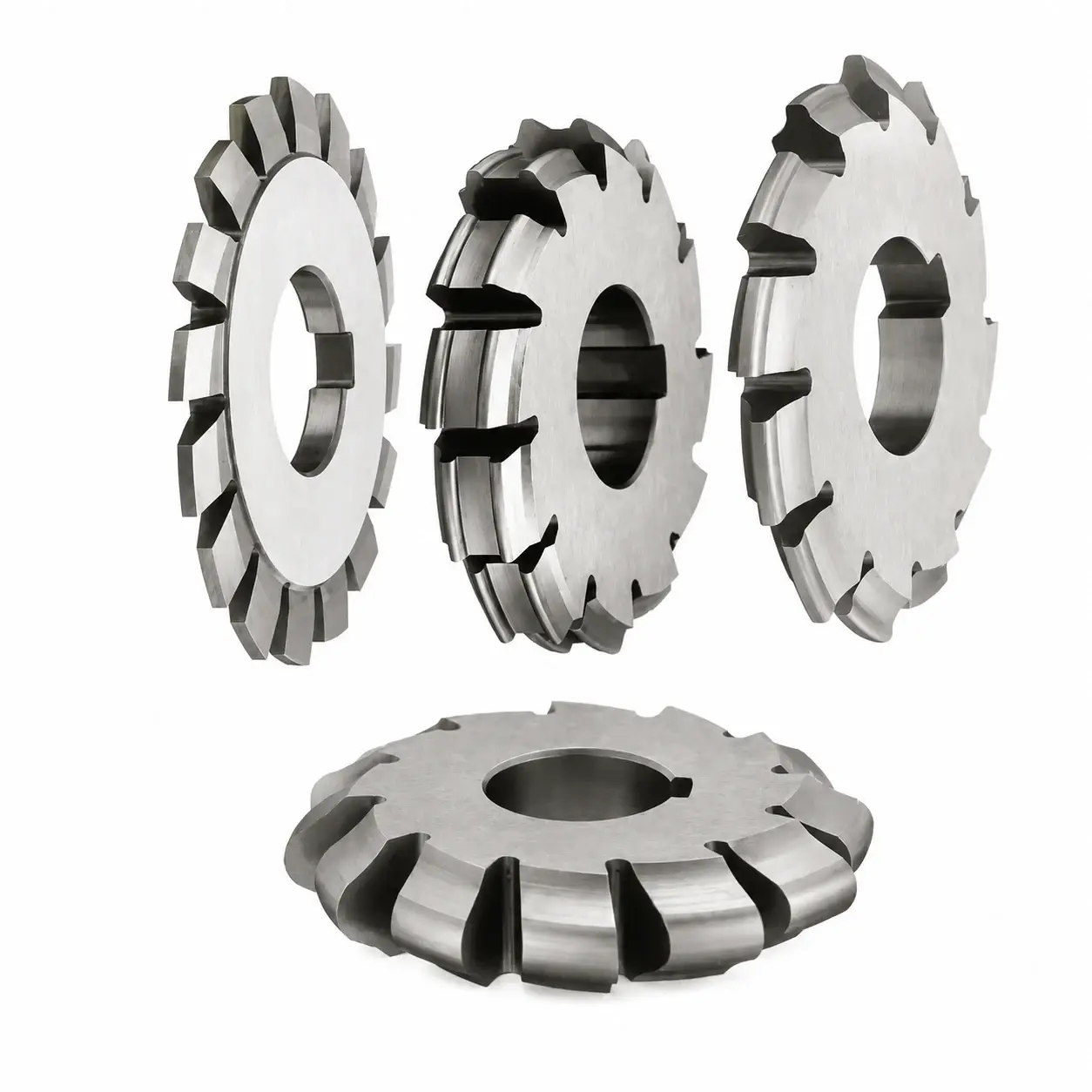

Frezy krążkowe wykonujemy w wersji:

• zaszlifowanej,
• zatoczonej,
• z rowkiem wzdłużnym wg DIN 138 lub według indywidualnych wymagań klienta.

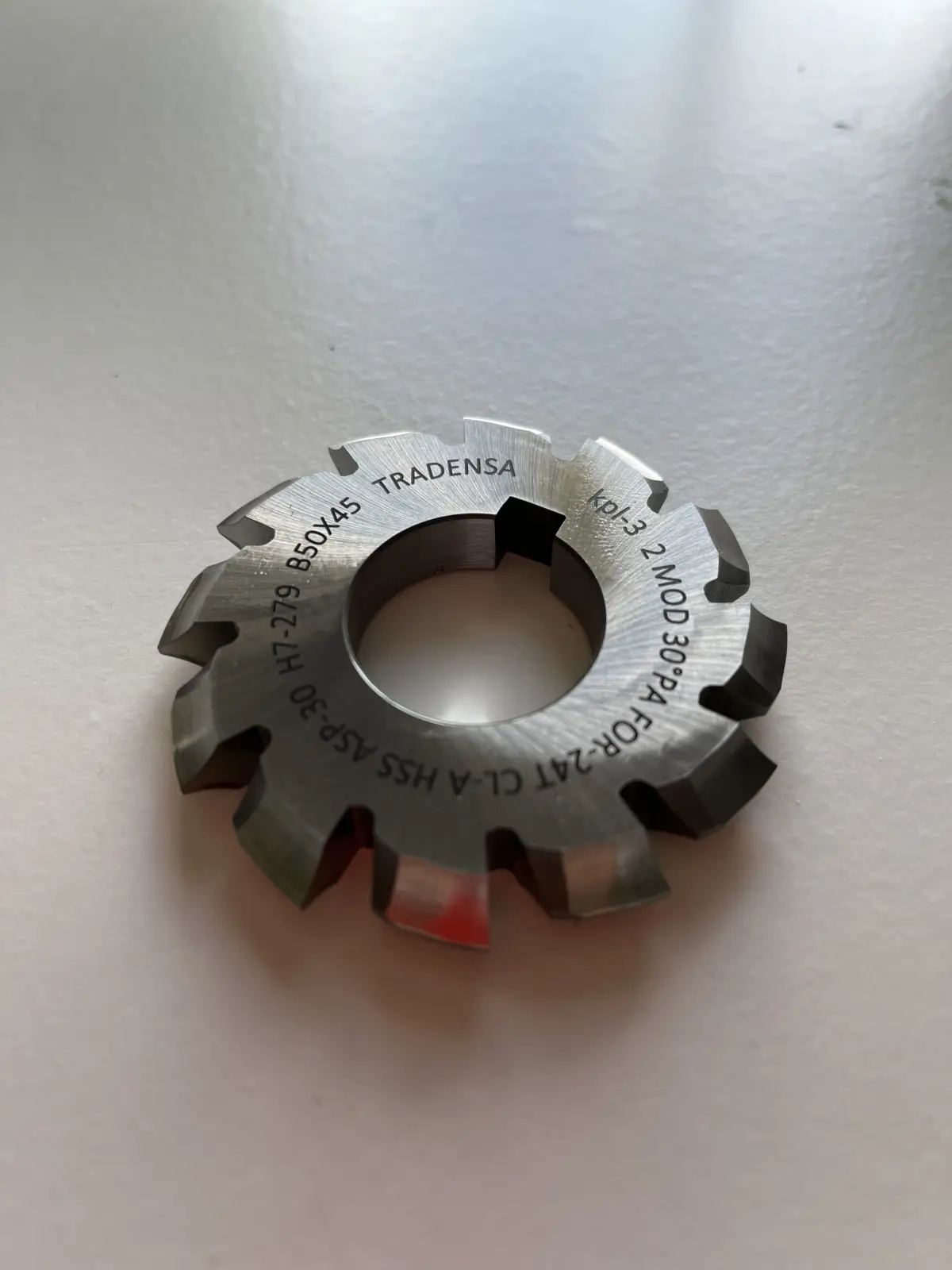

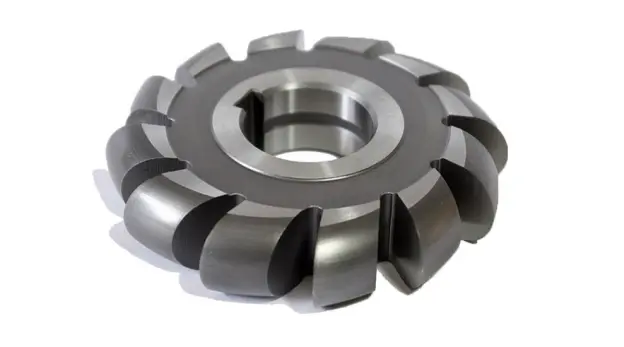

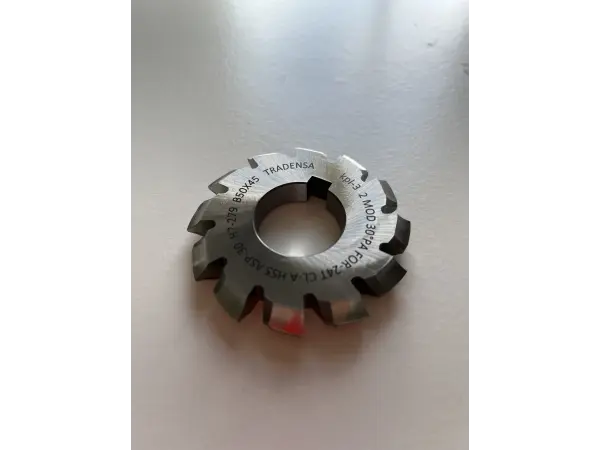

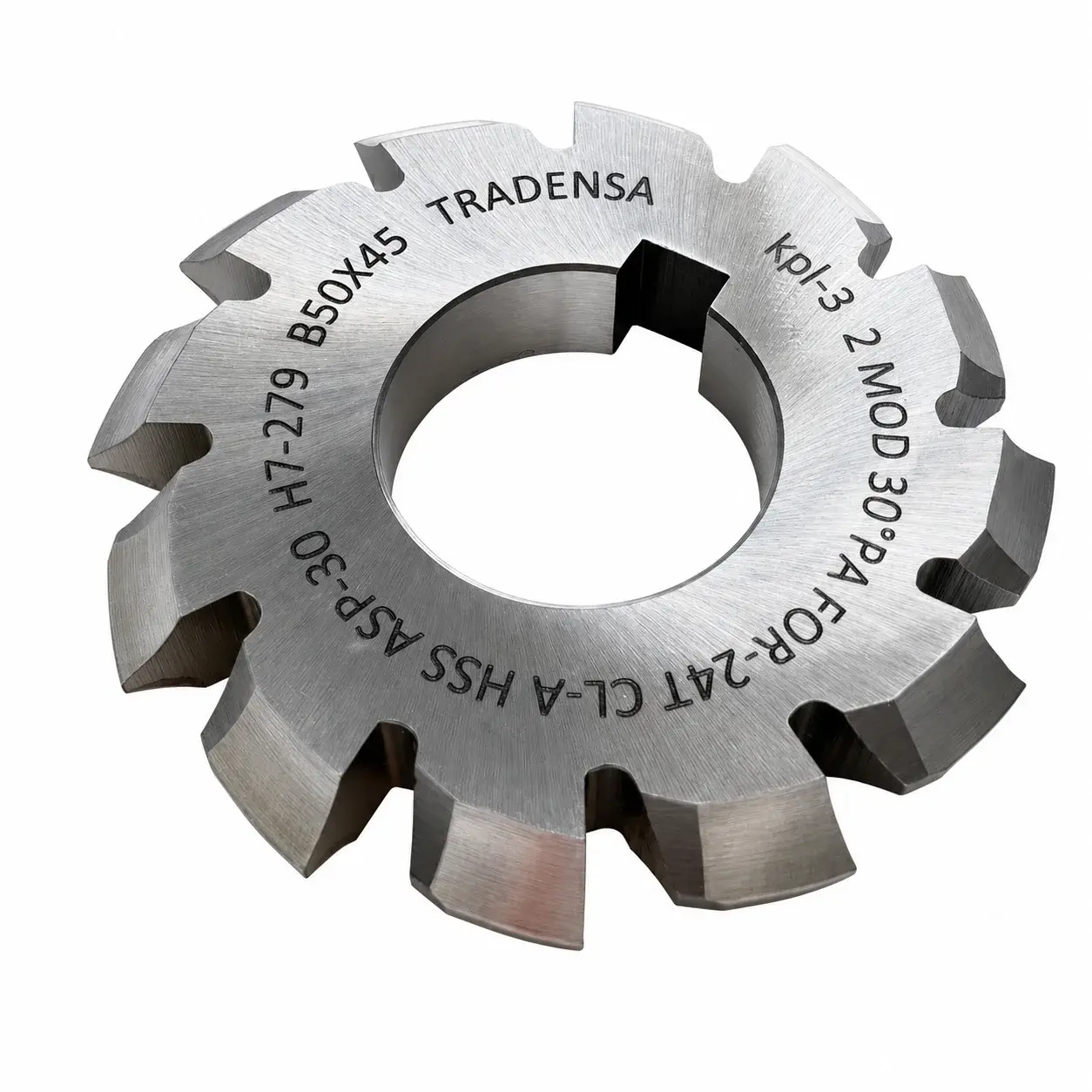

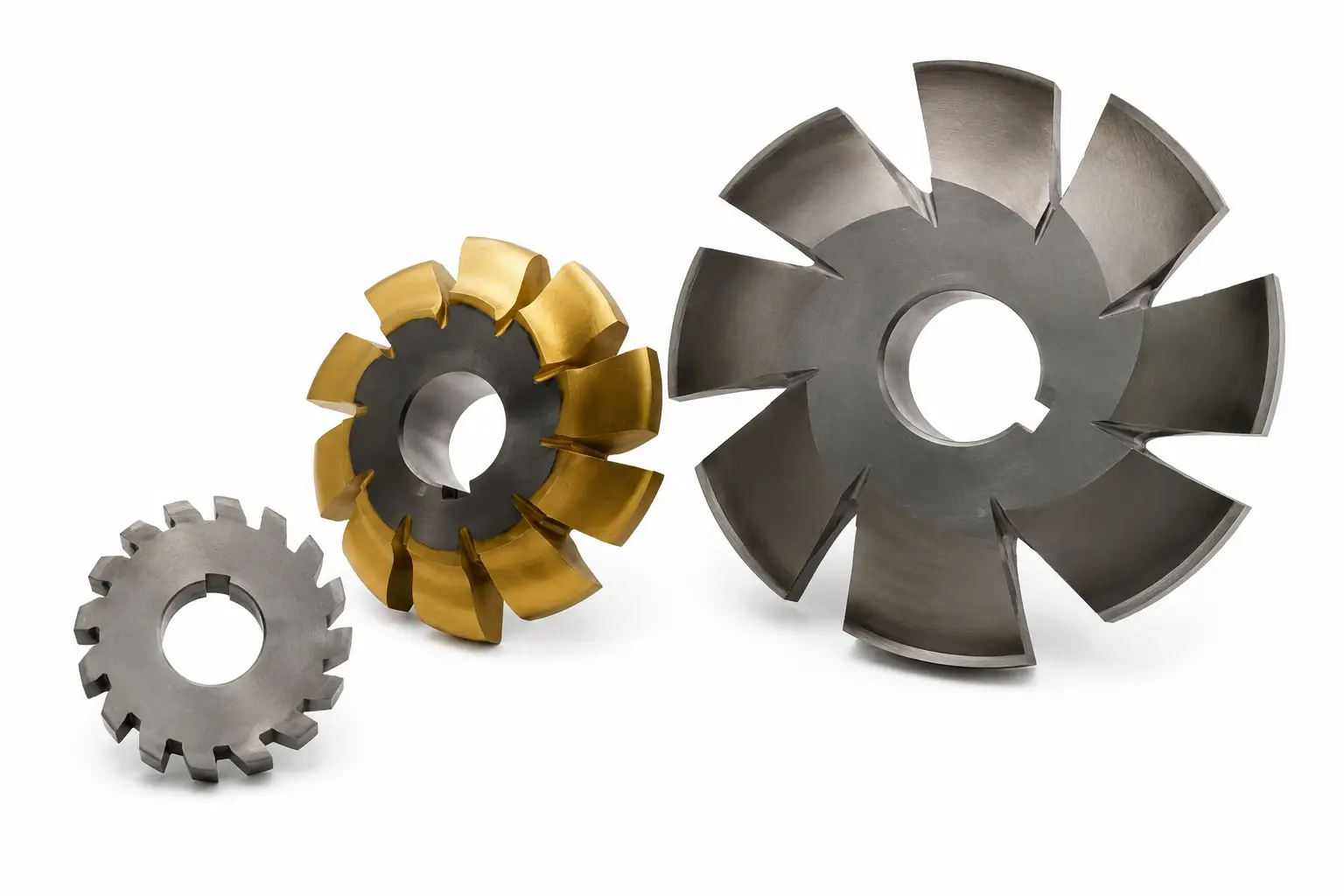

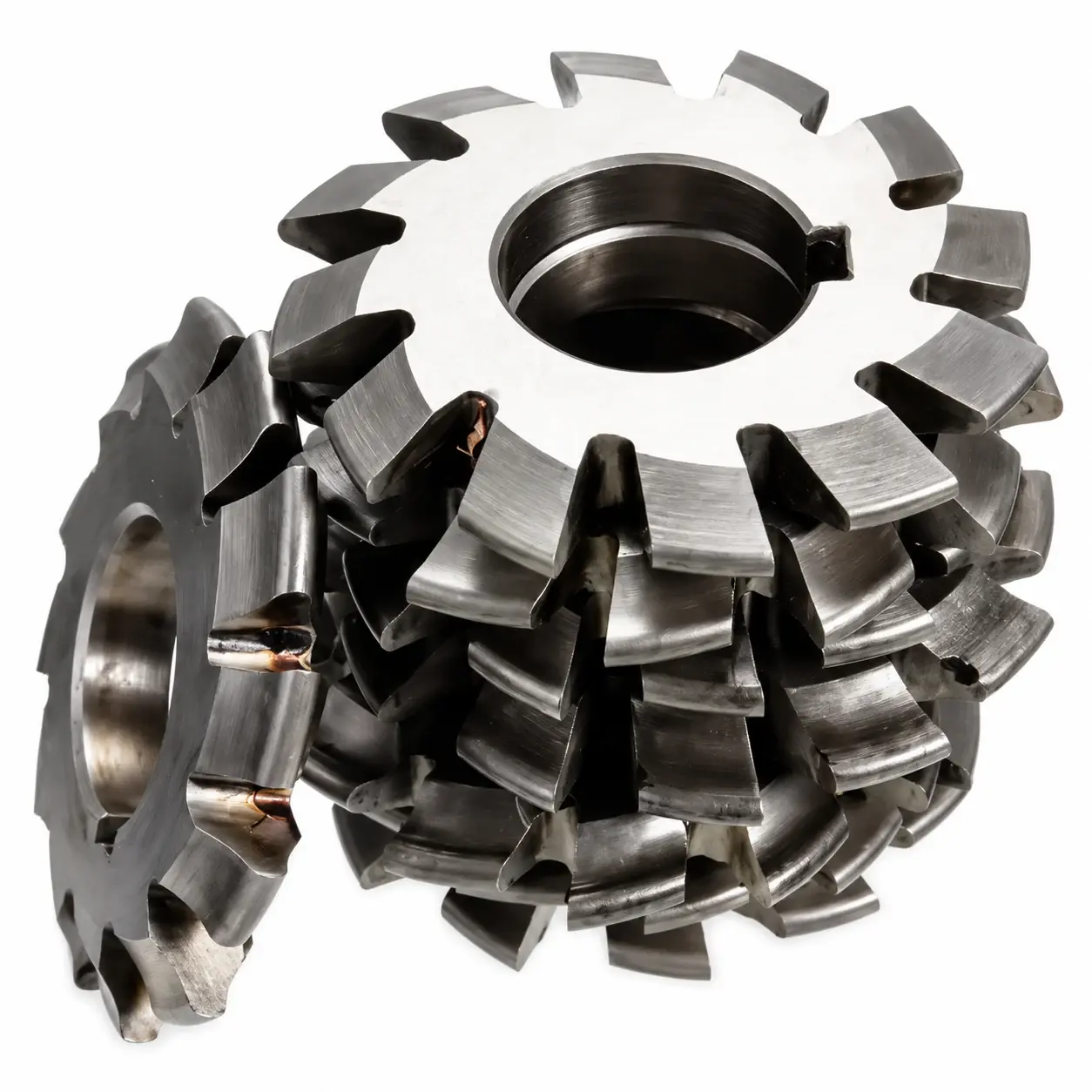

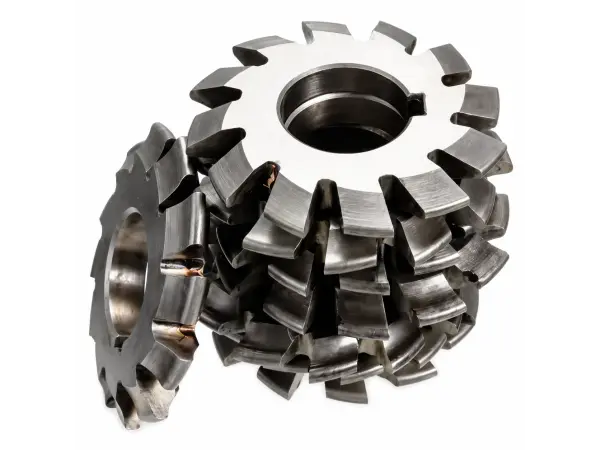

Frezy krążkowe do wielowypustów, kół łańcuchowych i kół pasowych

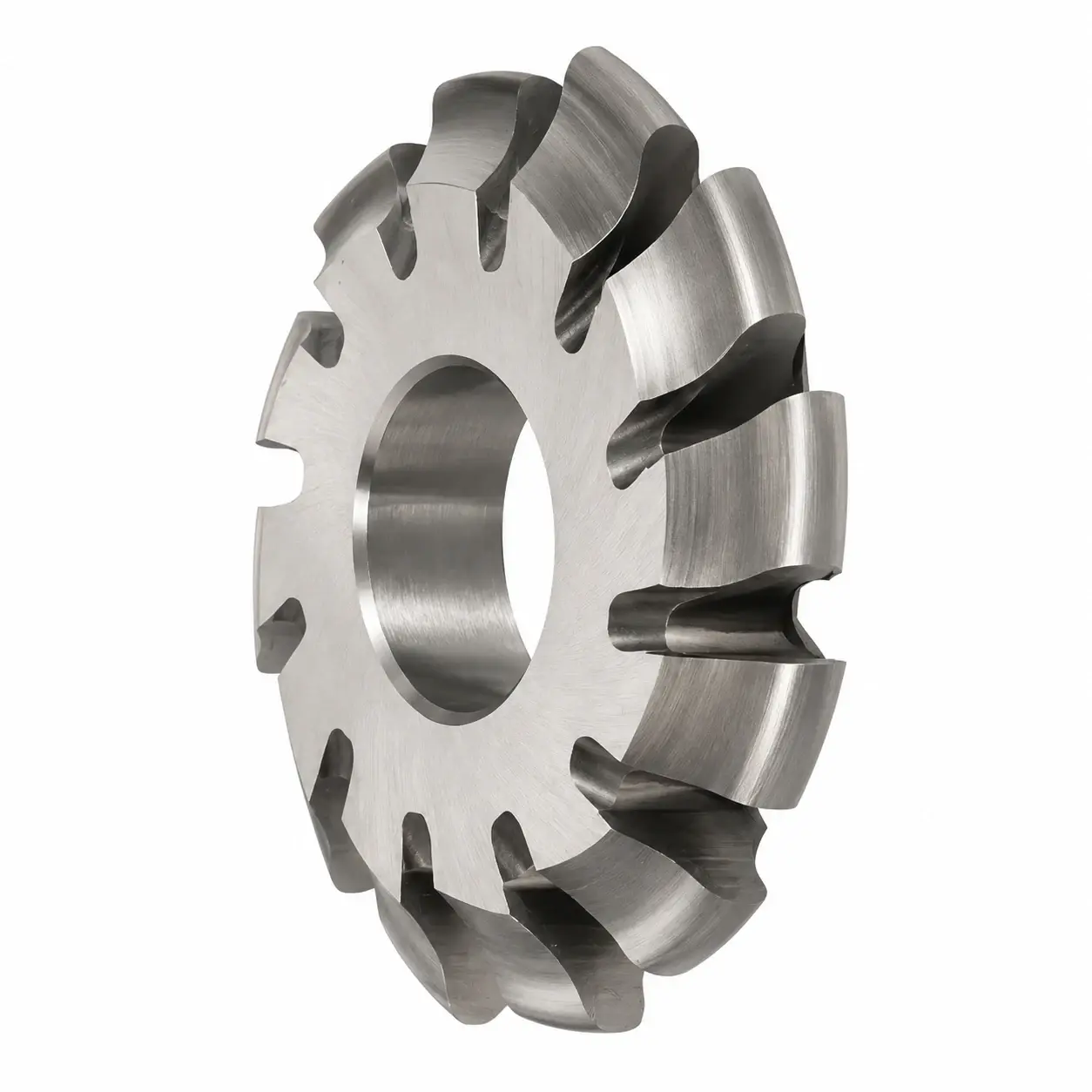

Oferujemy frezy krążkowe do wałków uzębionych oraz wielowypustów, zarówno do zębów prostych, jak i spiralnych, w wykonaniach standardowych i specjalnych. W zależności od geometrii detalu wykonujemy frezy do profili prostych, z podcięciami, fazkami, promieniami oraz innymi modyfikacjami geometrii.

Frezy do wielowypustów wykonujemy m.in. według norm:

• DIN 5480,
• DIN 5481,
• DIN 5482,
• DIN 5463,
• DIN 9611,
• ANSI B92.1,
• ANSI B92.2,
• SAE J499,
• ISO 14,
• ISO 4156,
• JIS,
• NFE.

W ofercie znajdują się również:

• frezy krążkowe do kół łańcuchowych, m.in. wg DIN 8150, DIN 8164, DIN 8198, DIN 8187 i DIN 8188,
• frezy krążkowe do kół pasowych, m.in. dla profili HTD, AT, T, L, XL, H, GT, SM i Poly Chain,
• frezy krążkowe do profili specjalnych,
• frezy krążkowe VIS, w tym pełne zakresy uzębień i zestawy wg ANSI, NFMa i NFMb.

Frezy palcowe do kół zębatych i wielowypustów – moduły od m = 4 do m = 55

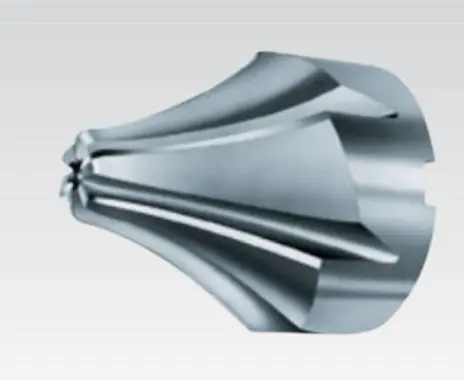

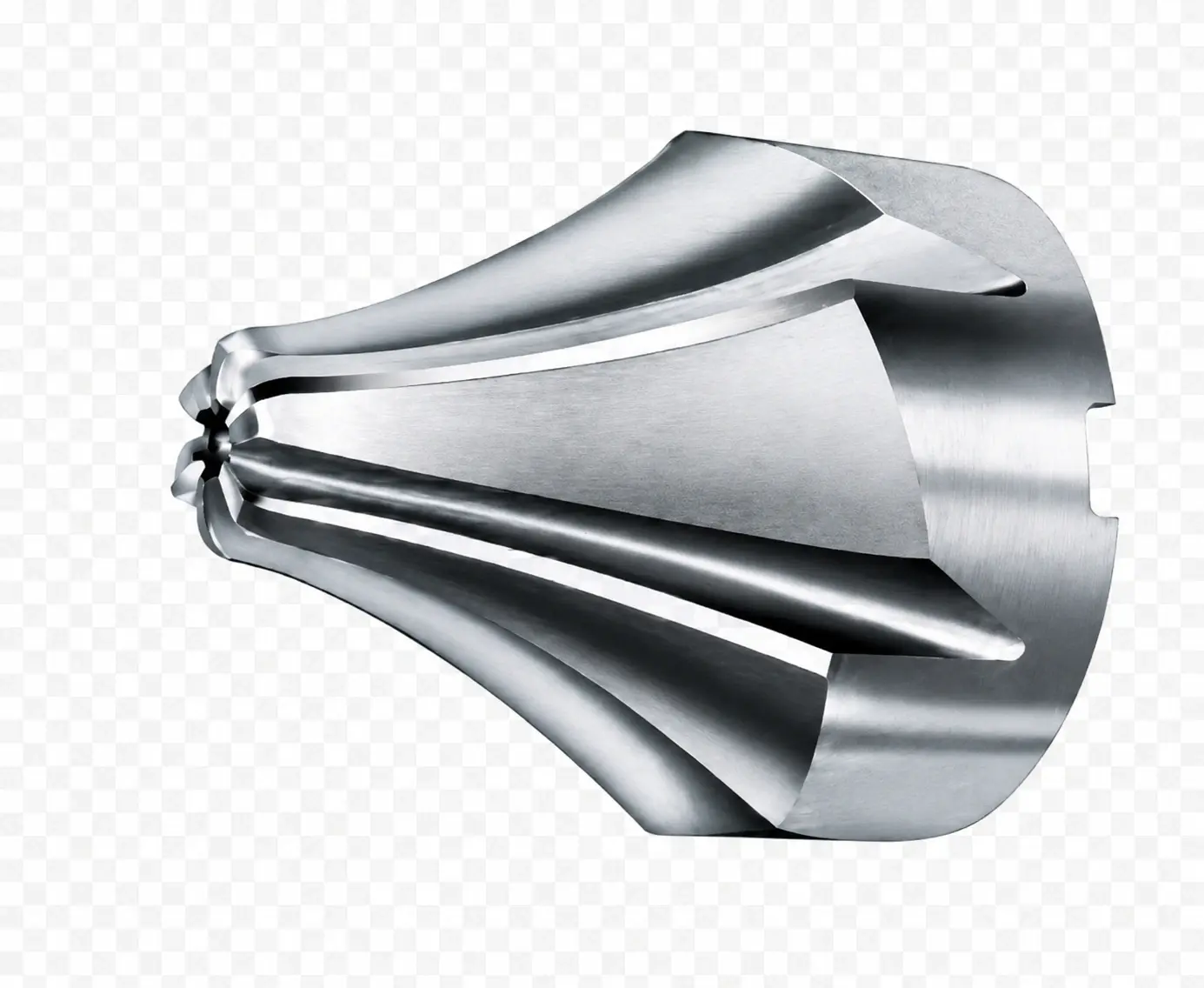

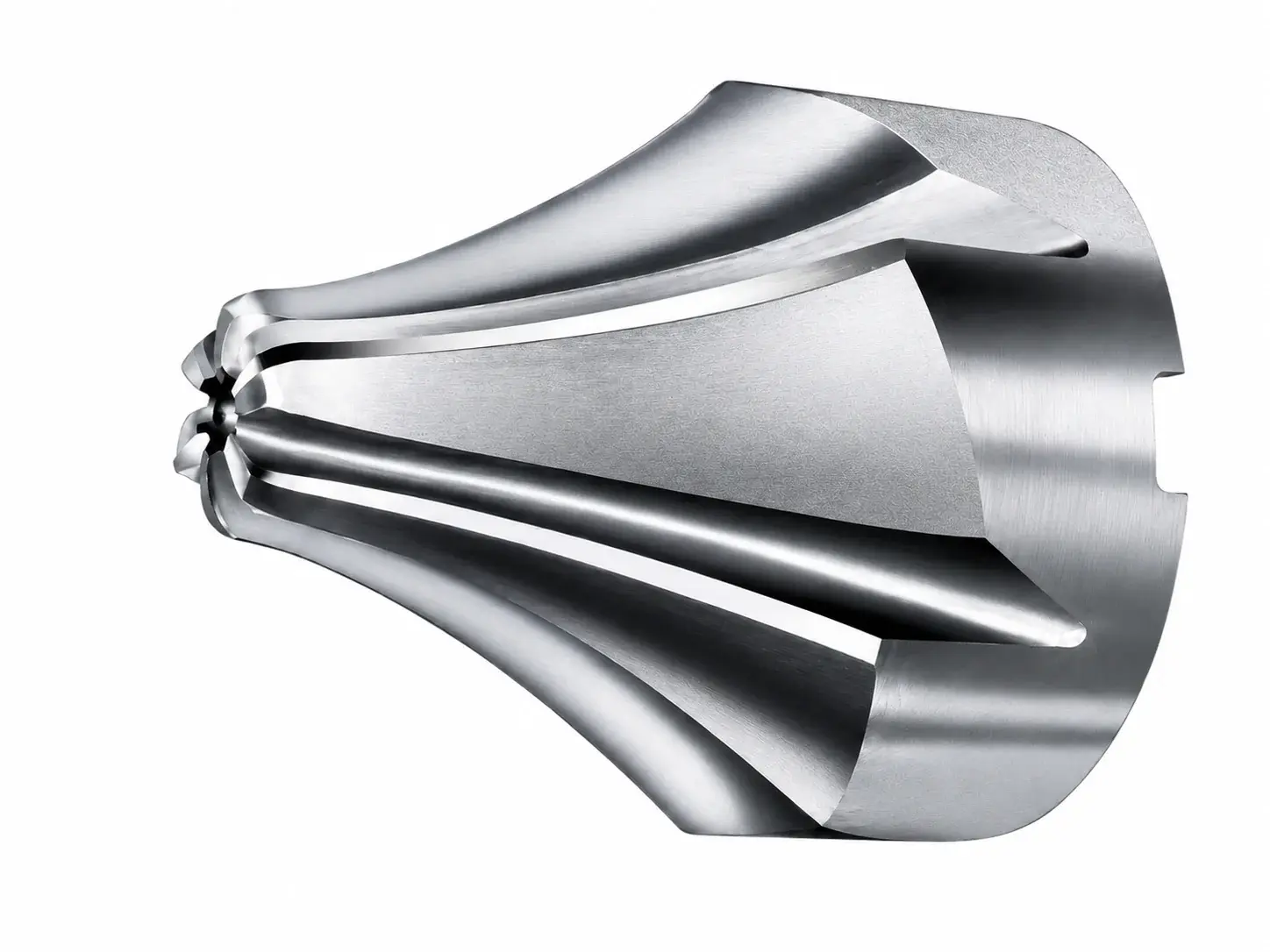

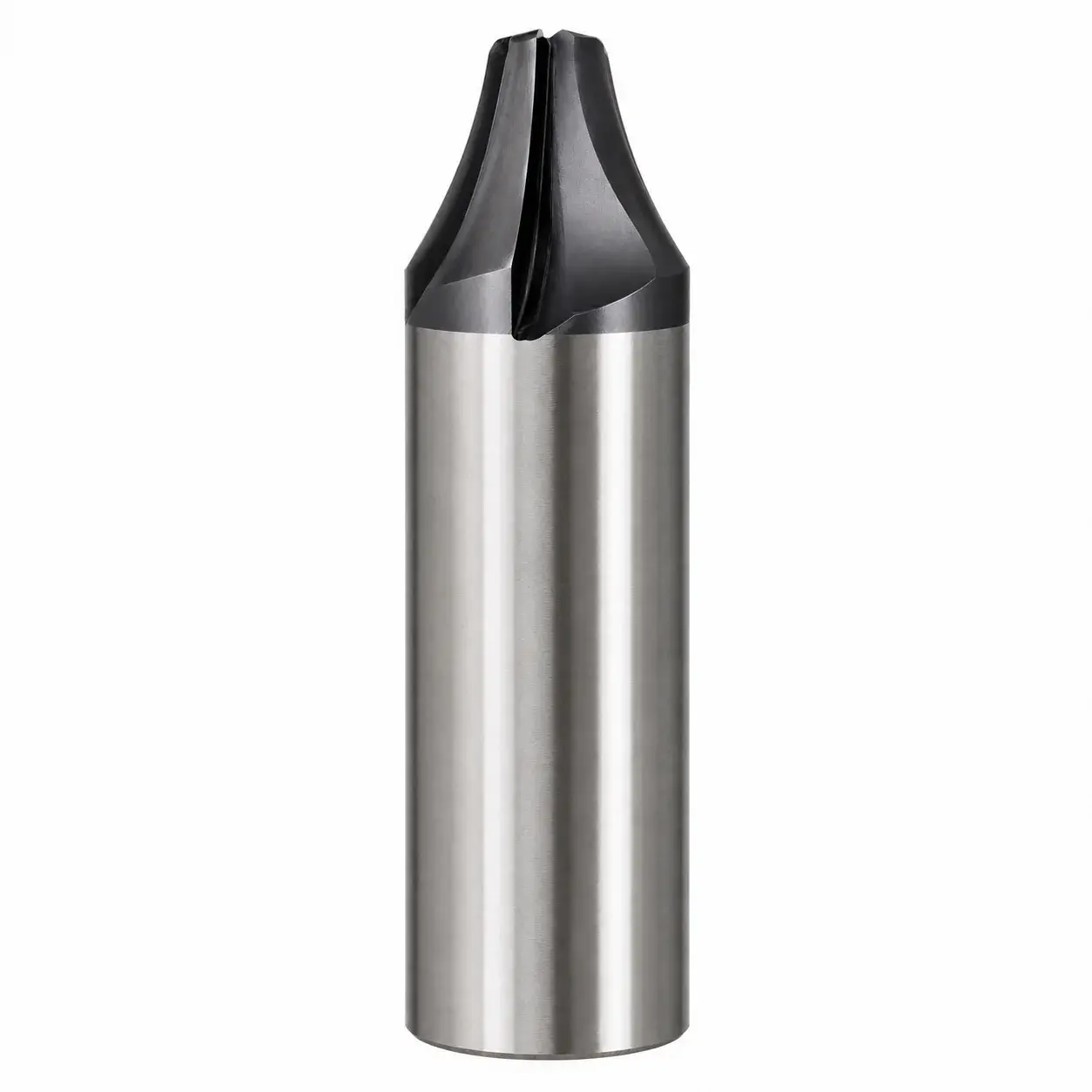

Część robocza freza palcowego do kół zębatych

Wykonujemy frezy palcowe do kół zębatych i wielowypustów od modułu 4 do modułu 55, przeznaczone do obróbki kształtowej uzębień zewnętrznych oraz wybranych profili specjalnych. Oferujemy frezy palcowe do kół zębatych, frezy palcowe do wielowypustów, wykonania monolityczne z chwytem oraz wykonania nakręcane.

Frezy palcowe mogą być wykonywane w dwóch podstawowych wersjach:

• wersja nasadzana / nakręcana — część robocza z nagwintowanym otworem i osobno wykonanym chwytem,
• wersja monolityczna z określonym chwytem — część robocza i chwyt wykonane z jednego materiału, np. z chwytem cylindrycznym, stożkowym lub Weldon.

Frezy palcowe mogą być wielokrotnie ostrzone, a minimalna wielkość zamówienia dla tej grupy narzędzi wynosi 2 sztuki.

Materiały, pokrycia i wykonania

Frezy krążkowe i palcowe wykonujemy z materiałów takich jak:

• stal szybkotnąca HSS,
• stal szybkotnąca HSS-E z dodatkiem kobaltu
• stale proszkowe PM z rodziny Erasteel ASP 2030, ASP 2052, ASP 2060,
• stale proszkowe PM z rodziny Böhler S390 i S290,
• węglik spiekany typu K.

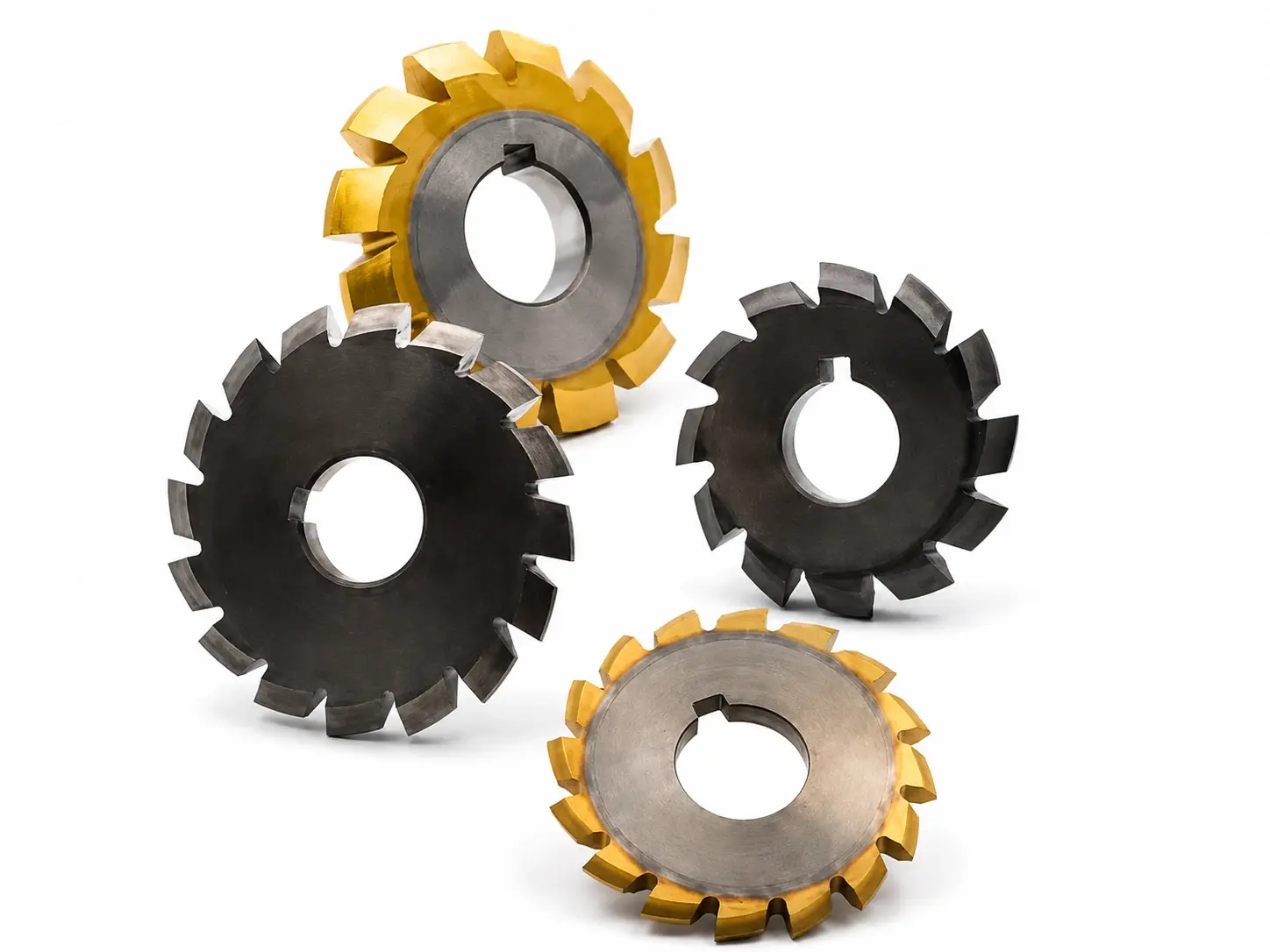

Narzędzia pokrywamy m.in. powłokami:

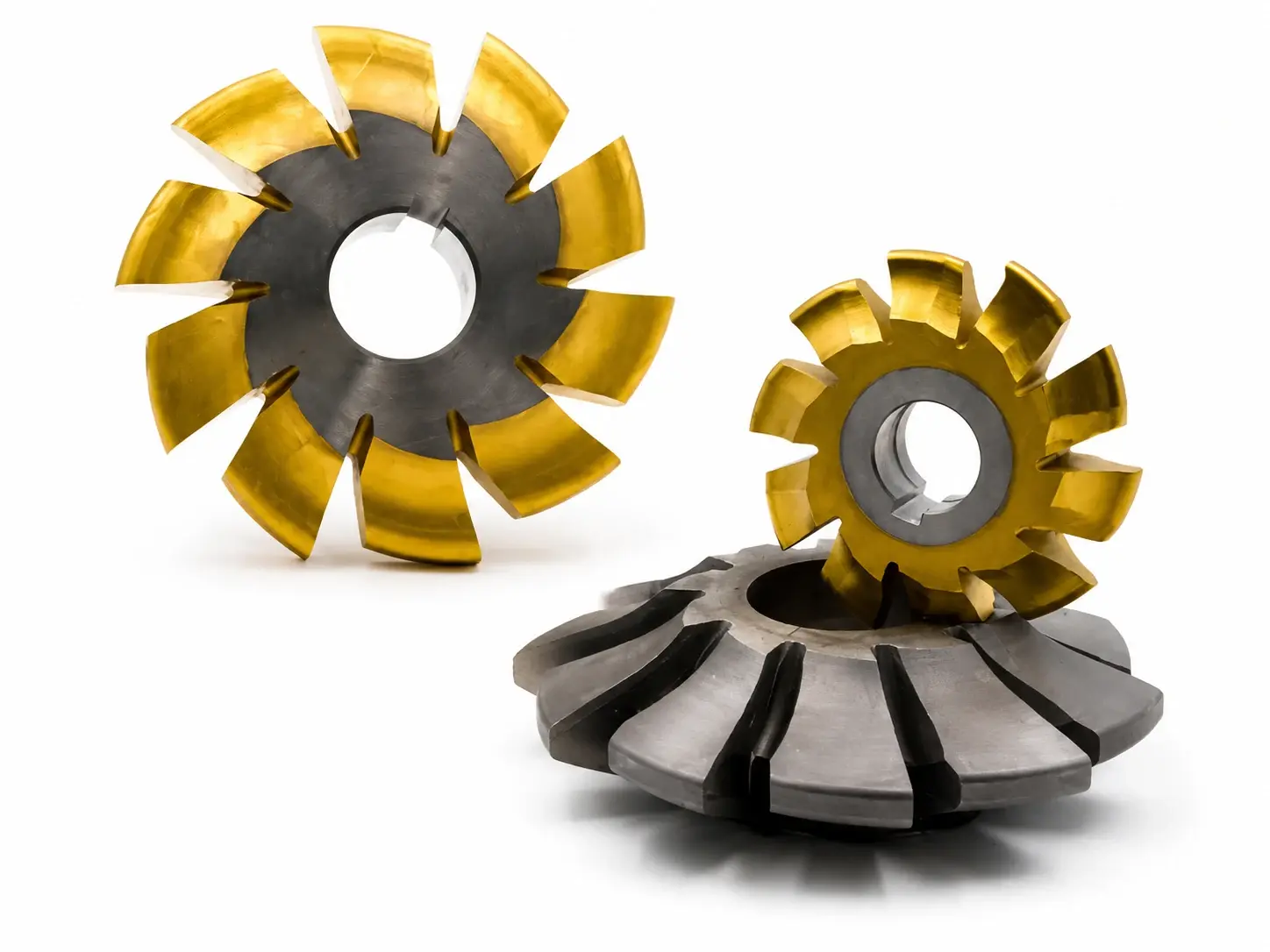

• TiN,
• AlTiN,

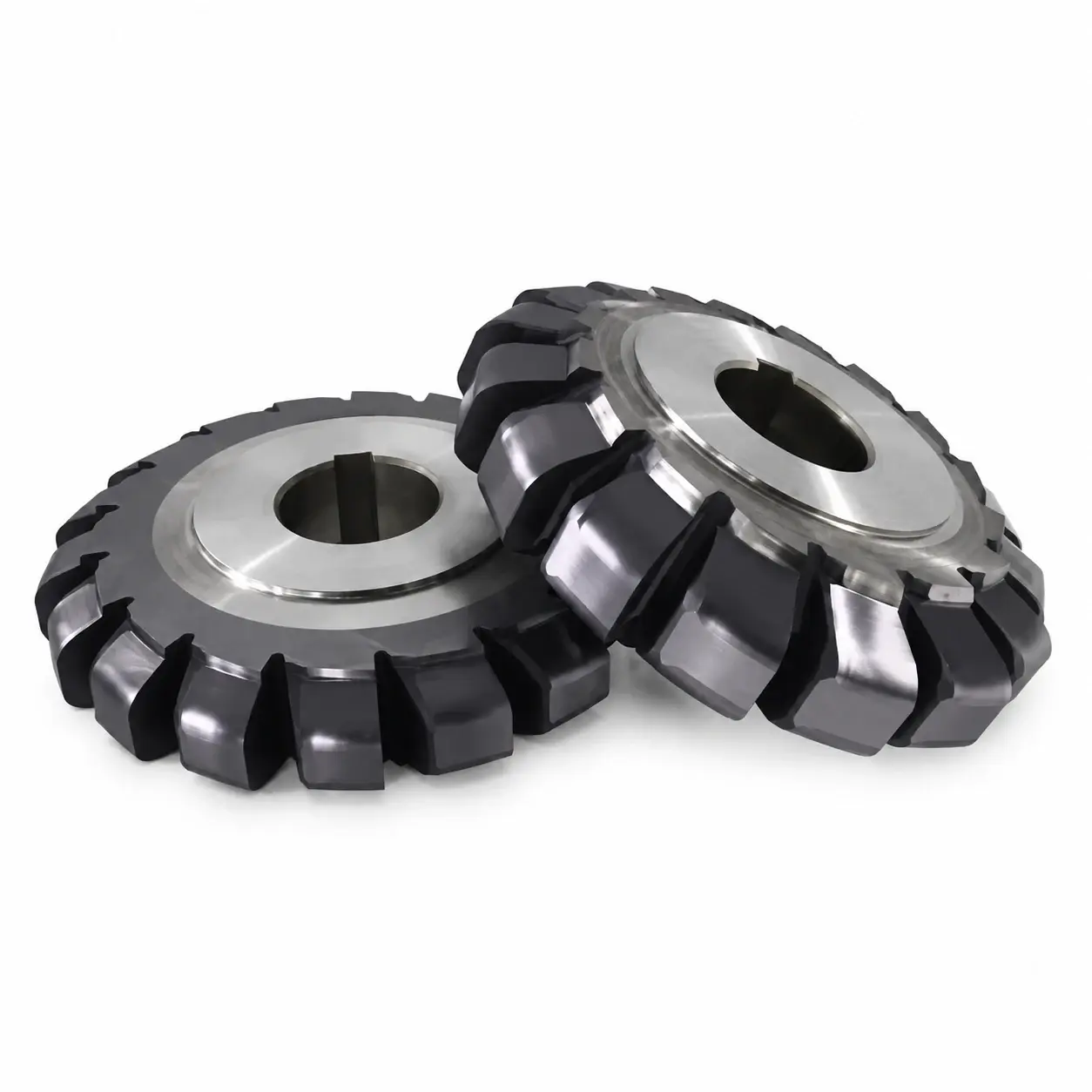

• Alcrona Pro,
• oraz innymi pokryciami technologicznymi.

W zależności od zastosowania dobieramy materiał, powłokę, wykonanie zaszlifowane lub zatoczone oraz konstrukcję narzędzia odpowiednią do typu uzębienia, materiału obrabianego i wymaganej trwałości.

Jak dobrać frez krążkowy lub palcowy do konkretnej aplikacji?

Dobór freza zależy przede wszystkim od:

• typu uzębienia lub profilu,
• koła zębatego, wielowypustu, koła łańcuchowego lub pasa,
• systemu metrycznego, calowego, DP lub CP,
• modułu i kąta przyporu,
• liczby zębów,
• materiału obrabianego,
• typu maszyny,
• oczekiwanej jakości powierzchni,
• wykonania standardowego lub specjalnego.

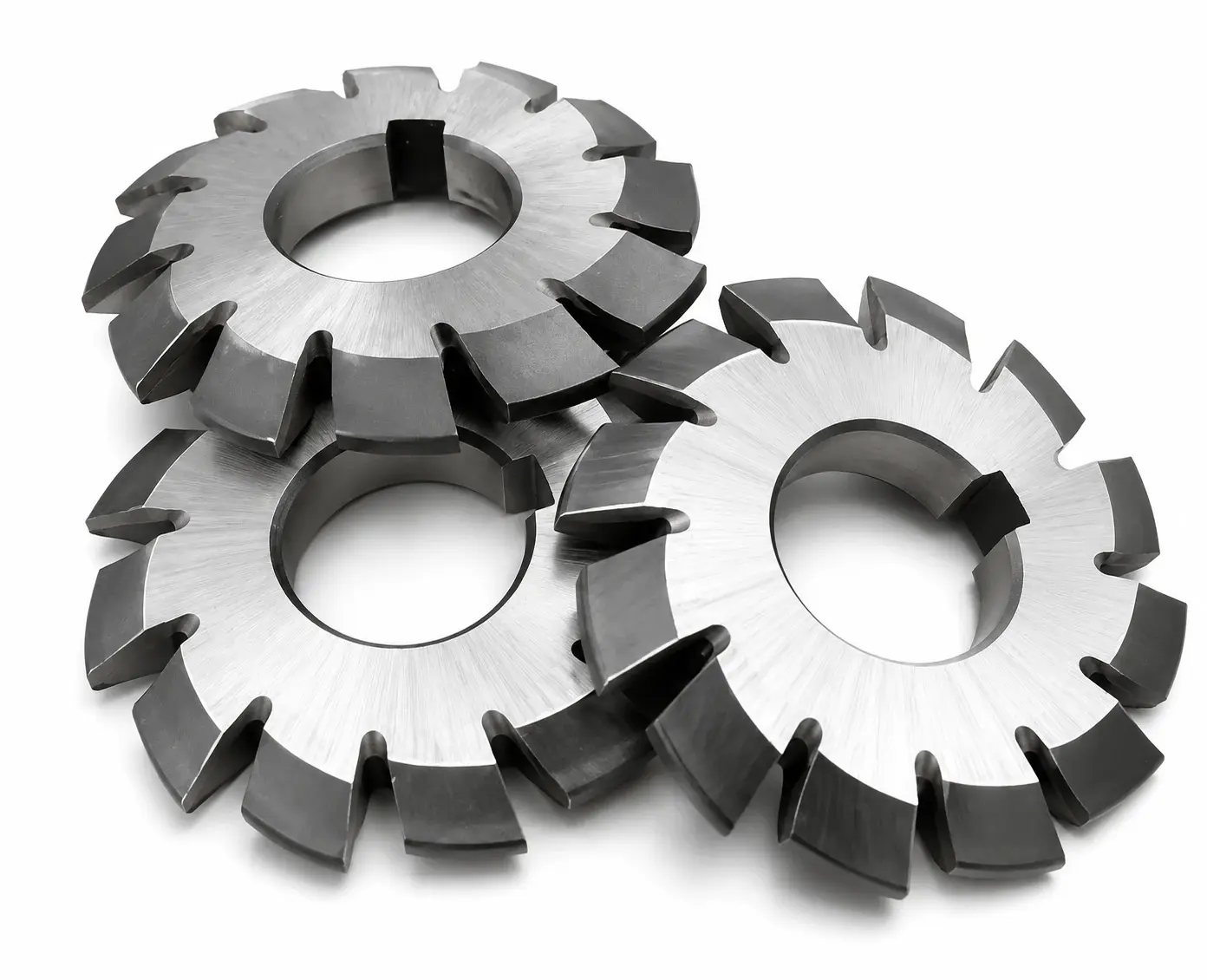

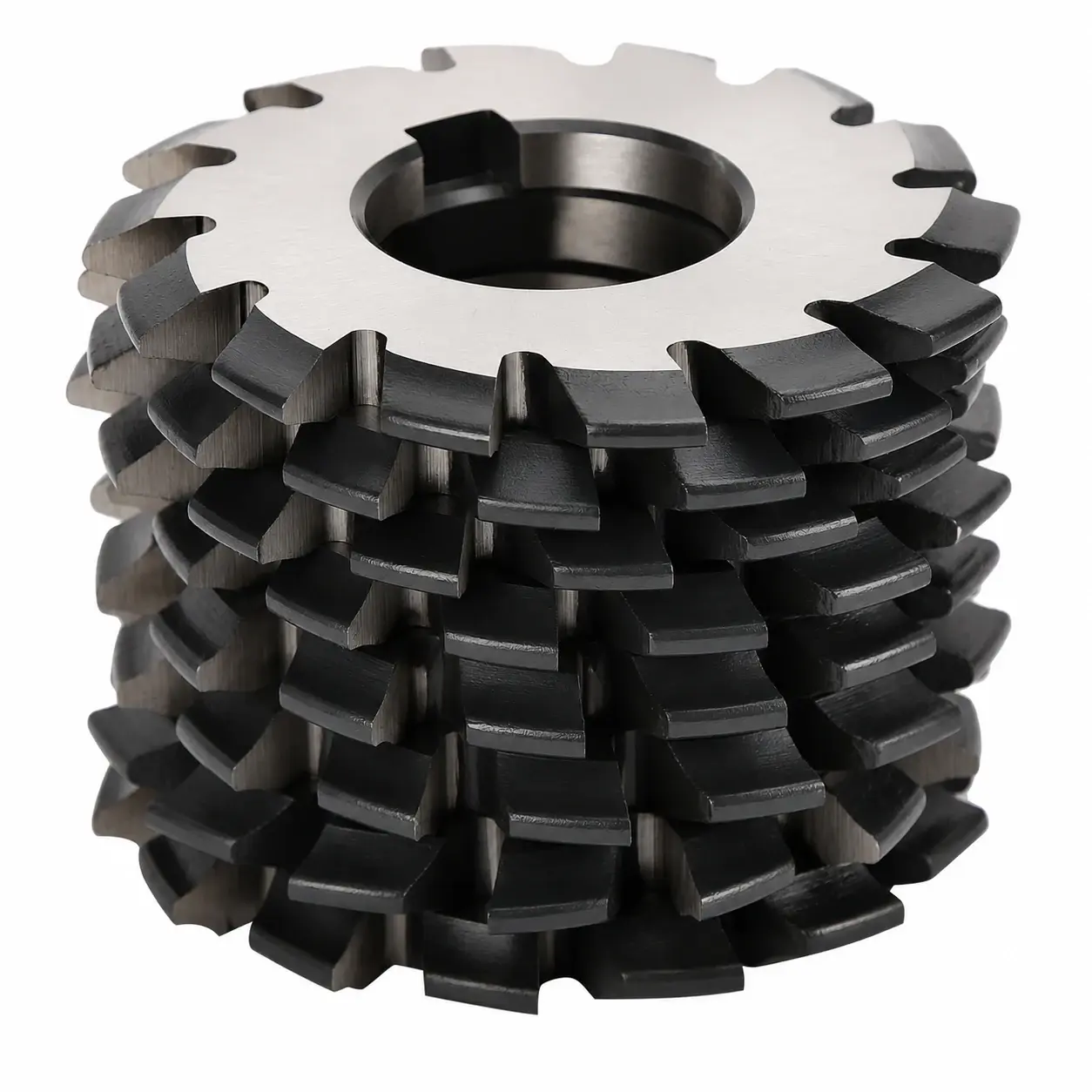

W przypadku frezów krążkowych istotne jest również to, że nie są one narzędziami uniwersalnymi dla nieograniczonej liczby zębów. Narzędzia te funkcjonują w zestawach, w których poszczególne numery frezów są przypisane do określonych zakresów liczby zębów obrabianego koła.

Jak dobrać numer freza modułowego do liczby zębów?

Frez krążkowy modułowy nie jest narzędziem przeznaczonym do dowolnej liczby zębów. W klasycznych zestawach każdy numer freza odpowiada określonemu zakresowi liczby zębów obrabianego koła. Do prawidłowego doboru potrzebne są co najmniej moduł, kąt przyporu, liczba zębów, rodzaj uzębienia oraz system, według którego wykonano profil.

Numeracja i zakresy mogą różnić się zależnie od stosowanego standardu, kąta przyporu oraz liczby frezów w zestawie. Dlatego przy zamówieniu najlepiej przekazać pełne dane koła lub jego rysunek, zamiast dobierać narzędzie wyłącznie na podstawie numeru znajdującego się na istniejącym frezie.

Frezy możemy wykonać pojedynczo dla określonego zakresu liczby zębów albo jako komplet przeznaczony do pełnego zakresu uzębień.

Najczęściej zadawane pytania

Czym różni się frez krążkowy modułowy od freza palcowego?

Frez krążkowy modułowy jest najczęściej narzędziem nasadzanym, stosowanym do kształtowego frezowania uzębień zewnętrznych ząb po zębie. Frez palcowy może być wykonany jako narzędzie monolityczne lub nakręcane i również służy do kształtowej obróbki uzębień oraz wielowypustów.

Czy oferujecie frezy metryczne, calowe, DP i CP?

Tak. Oferujemy frezy do uzębień metrycznych i calowych, w tym wykonania w systemach DP i CP.

Czy wykonujecie frezy do wielowypustów?

Tak. Oferujemy frezy krążkowe i frezy palcowe do wielowypustów ewolwentowych i równoległych, w tym wykonywane według wielu norm przemysłowych.

Czy wykonujecie frezy NFMa, NFMb i VIS?

Tak. W ofercie znajdują się również frezy VIS oraz wykonania NFMa i NFMb, w tym pełne zakresy uzębień i zestawy według standardów przemysłowych.

Jakie materiały stosujecie na frezy?

Najczęściej są to HSS, HSSe, stale proszkowe PM oraz węglik spiekany, dobierane w zależności od rodzaju freza i wymagań procesu.

Czy wykonujecie profile specjalne?

Tak. Wykonujemy również frezy do profili specjalnych, z podcięciami, fazkami, promieniami i innymi modyfikacjami geometrii.

Jak dobrać numer freza modułowego do liczby zębów?

Numer freza dobiera się do modułu, kąta przyporu, rodzaju profilu i zakresu liczby zębów obrabianego koła. Ponieważ numeracja może różnić się zależnie od systemu i liczby frezów w zestawie, najlepiej przesłać rysunek uzębienia albo komplet parametrów koła.

Czy możecie wykonać zamiennik freza VIS lub innego wycofanego narzędzia?

Tak. Frez może zostać wykonany na podstawie dokumentacji, oznaczenia, protokołu pomiarowego albo dostarczonego wzorca. Dotyczy to również narzędzi VIS, NFMa, NFMb oraz wykonań specjalnych, które nie są już dostępne w standardowej sprzedaży.

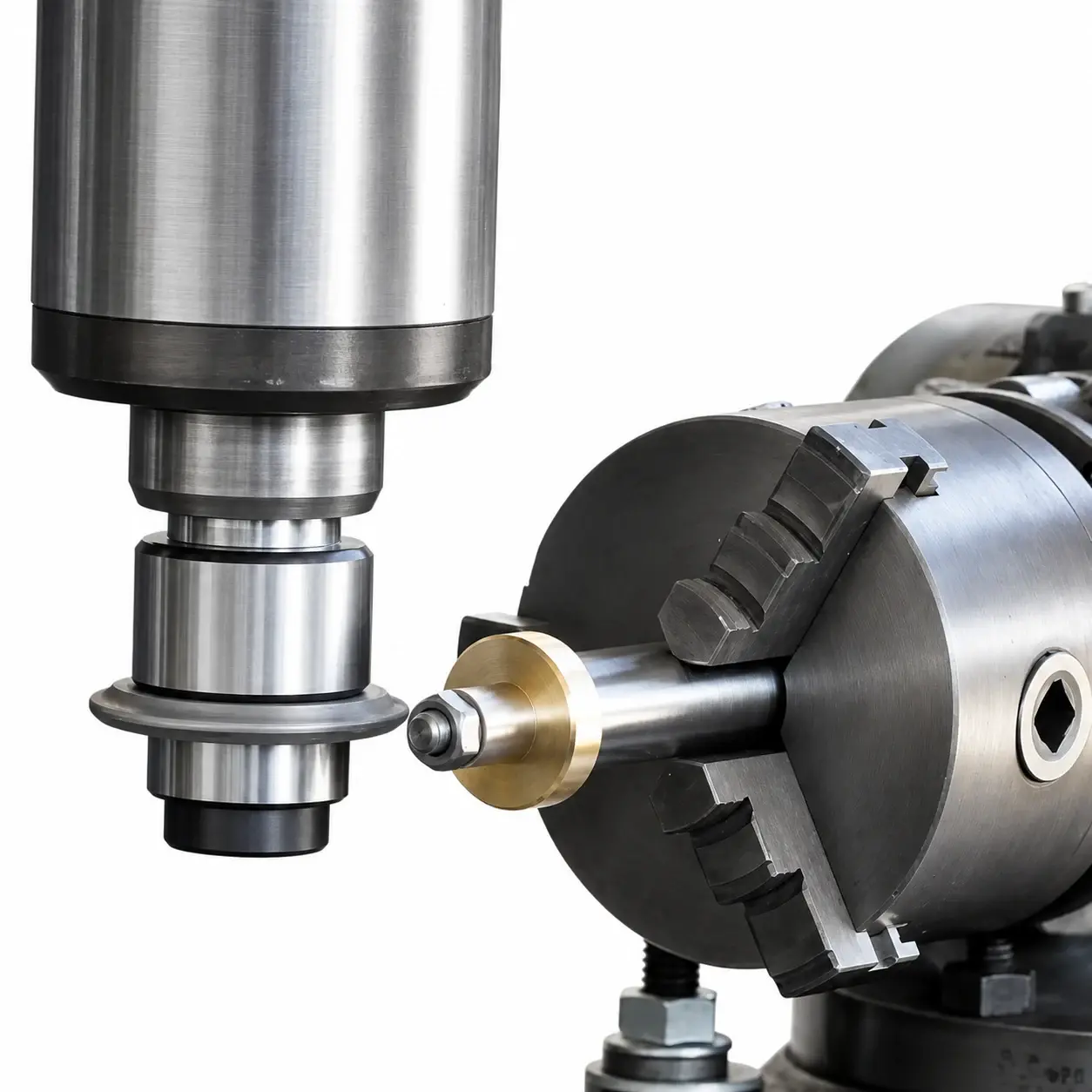

Czy frezy krążkowe i palcowe można ponownie ostrzyć?

Tak, ale możliwość i liczba kolejnych ostrzeń zależą od konstrukcji freza, zastosowanego materiału, wykonania zaszlifowanego lub zatoczonego oraz pozostałego zapasu narzędzia. Przy zamawianiu nowego freza warto od razu uwzględnić jego przyszłą regenerację i ponowne pokrywanie.

Dobór freza modułowego, krążkowego lub palcowego

Prześlij rysunek koła zębatego, wielowypustu, koła łańcuchowego lub pasowego, a także moduł, kąt przyporu, liczbę zębów, materiał detalu i informacje o obrabiarce. Frez możemy dobrać również na podstawie istniejącego narzędzia, wzorca albo wcześniejszej dokumentacji VIS, NFMa lub NFMb.

Najlepiej podać:

• rodzaj uzębienia lub profilu,
• system metryczny, calowy, DP lub CP,
• moduł i kąt przyporu,
• liczbę zębów,
• materiał obrabiany,
• typ maszyny,
• dokumentację, wzorzec lub istniejące narzędzie.

Wyślij dane do doboru freza

Frezy kształtowe krążkowe modułowe i palcowe do kół zębatych i wielowypustów obejmują narzędzia do uzębień metrycznych, calowych, DP i CP, a także wykonania specjalne do wielowypustów, kół łańcuchowych i kół pasowych. W zależności od aplikacji dobieramy frezy krążkowe i frezy palcowe w wykonaniach standardowych, NFMa, NFMb, VIS oraz według dokumentacji klienta.
