Przekładnia zębata jest mechanizmem przenoszącym ruch i moc pomiędzy współpracującymi elementami uzębionymi. Najczęściej służy do zmiany prędkości obrotowej i momentu obrotowego, ale może również zmieniać kierunek obrotów, położenie osi napędu albo zamieniać ruch obrotowy na liniowy.
Podstawową zaletą przekładni zębatej jest przenoszenie ruchu poprzez bezpośrednią współpracę zębów. W odróżnieniu od przekładni ciernej lub pasowej prawidłowo pracująca para kół nie opiera działania na kontrolowanym poślizgu, dzięki czemu może zachowywać ściśle określone przełożenie.
O jakości pracy przekładni nie decyduje jednak wyłącznie liczba zębów. Znaczenie mają również:
- geometria i rodzaj uzębienia,
- dokładność wykonania kół,
- luz międzyzębny,
- sztywność wałów, łożysk i obudowy,
- modyfikacje profilu oraz linii zęba,
- materiał i obróbka cieplna,
- jakość powierzchni,
- smarowanie,
- prawidłowe ustawienie współpracujących elementów.
Terminologia, oznaczenia i definicje geometryczne dotyczące kół zębatych są przedmiotem norm opracowywanych przez ISO/TC 60. Komitet ten zajmuje się między innymi geometrią, tolerancjami, obliczeniami nośności, narzędziami produkcyjnymi i kontrolą uzębień.
W artykule wyjaśniamy
- czym jest przekładnia zębata i z jakich elementów się składa,
- jakie funkcje pełni w układzie napędowym,
- jak obliczyć przełożenie,
- jak przełożenie wpływa na prędkość i moment obrotowy,
- kiedy przekładnia zmienia kierunek obrotów,
- czym różni się reduktor od multiplikatora,
- od czego zależą sprawność, luz i hałas przekładni,
- jakie są przekładnie jednostopniowe, wielostopniowe i planetarne,
- jak geometria przekładni wpływa na wybór metody produkcji,
- jak kontroluje się koła przed montażem.

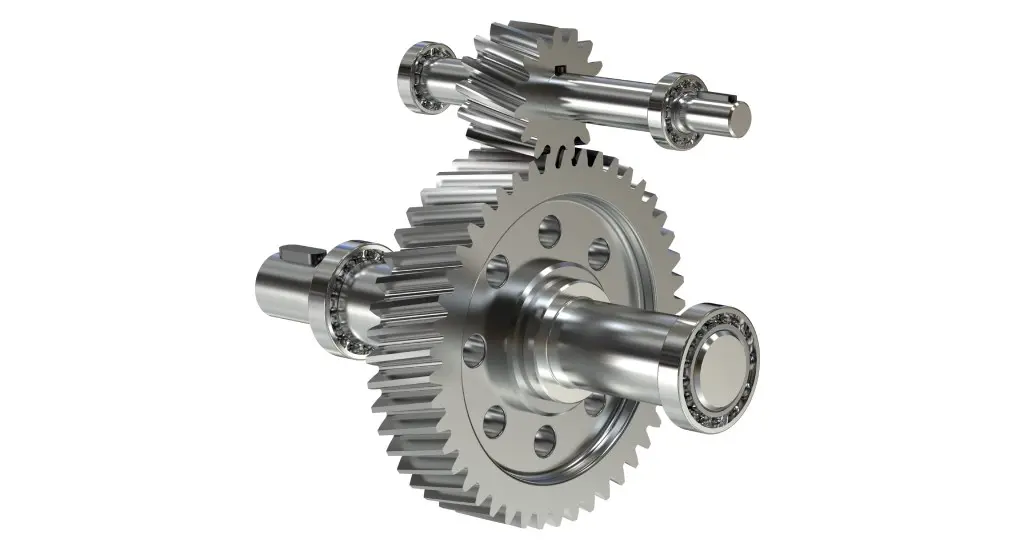

Co to jest przekładnia zębata?
Przekładnia zębata jest zespołem co najmniej dwóch współpracujących elementów uzębionych. Jeden element przekazuje ruch, a drugi go odbiera.
W najprostszym układzie występują:
- koło napędzające, połączone ze źródłem napędu,
- koło napędzane, odbierające ruch,
- wały,
- łożyska,
- obudowa,
- układ smarowania,
- elementy ustalające położenie osiowe i promieniowe.
Mniejsze koło współpracującej pary jest często nazywane zębnikiem, ale nazwa ta nie oznacza automatycznie, że zawsze jest elementem napędzającym. Funkcja zależy od kierunku przepływu mocy.
Koło może być:
- nasadzone na wale,
- wykonane integralnie z wałem,
- połączone z wałem wielowypustem,
- osadzone na piaście,
- połączone wpustem, skurczowo albo za pomocą innego systemu mocowania.
Jak działa przekładnia zębata?
Podczas obrotu koła napędzającego jego zęby naciskają na boki zębów koła napędzanego. Siła działająca w obszarze zazębienia powoduje powstanie momentu obrotowego na drugim wale.
W prawidłowo zaprojektowanej przekładni kontakt powinien przebiegać w kontrolowany sposób:
- jedna para zębów wchodzi w kontakt,
- obciążenie jest stopniowo przejmowane,
- w określonych układach przez część cyklu współpracuje więcej niż jedna para zębów,
- obciążenie przechodzi na kolejną parę,
- poprzednia para wychodzi z zazębienia.
Charakter kontaktu zależy między innymi od:
- liczby zębów,
- kąta przyporu,
- kierunku i kąta pochylenia zębów,
- szerokości wieńca,
- modyfikacji profilu,
- odległości osi,
- ugięcia układu pod obciążeniem.
Jakie funkcje pełni przekładnia zębata?
Zmiana prędkości obrotowej
Jedną z podstawowych funkcji przekładni jest zmniejszenie albo zwiększenie prędkości obrotowej.
Jeżeli małe koło napędza większe, prędkość na wyjściu jest mniejsza. Jeżeli większe koło napędza mniejsze, prędkość wyjściowa wzrasta.
Przekładnia może więc pracować jako:
- reduktor – obniża prędkość,
- multiplikator – zwiększa prędkość.
Zmiana momentu obrotowego
Zmniejszenie prędkości pozwala zwiększyć dostępny moment obrotowy, z uwzględnieniem strat występujących w przekładni.
Dlatego reduktory stosuje się między innymi pomiędzy:
- silnikiem i przenośnikiem,
- silnikiem i stołem obrabiarki,
- silnikiem i kołem napędowym,
- serwomotorem i osią robota,
- jednostką napędową i mechanizmem roboczym.
W odwrotnym układzie, przy zwiększaniu prędkości, moment dostępny na wyjściu maleje.
Zmiana kierunku obrotów
Para zewnętrznych kół zębatych obraca się w przeciwnych kierunkach.
Dodanie koła pośredniego może ponownie odwrócić kierunek obrotów. Koło pośrednie nie musi zmieniać wartości przełożenia pomiędzy pierwszym i ostatnim kołem, jeżeli jego zadaniem jest wyłącznie zmiana kierunku lub zwiększenie odległości pomiędzy osiami.
W parze składającej się z koła zewnętrznego i pierścienia o uzębieniu wewnętrznym współpracujące elementy obracają się w tym samym kierunku.
Zmiana położenia osi
Przekładnia może przenosić ruch pomiędzy osiami:
- równoległymi,
- przecinającymi się,
- krzyżującymi się i nieprzecinającymi,
- współosiowymi w przekładni planetarnej.
Przykładowo:
- koła walcowe stosuje się zazwyczaj przy osiach równoległych,
- koła stożkowe przy osiach przecinających się,
- przekładnie ślimakowe i hipoidalne przy osiach krzyżujących się,
- przekładnie planetarne umożliwiają współosiowe wejście i wyjście.
Szczegółowy podział przedstawiamy w artykule Rodzaje kół zębatych i uzębień – budowa, zastosowanie i metody produkcji.
Zamiana ruchu obrotowego na liniowy
Koło zębate współpracujące z listwą zębatą może zamieniać ruch obrotowy na liniowy albo liniowy na obrotowy.
Rozwiązanie stosuje się między innymi w:
- obrabiarkach,
- systemach pozycjonujących,
- bramach i napędach liniowych,
- mechanizmach kierowniczych,
- manipulatorach,
- systemach automatyzacji.
Rozdział albo sumowanie mocy
Bardziej złożone przekładnie mogą rozdzielać moc pomiędzy kilka gałęzi albo sumować ruch pochodzący z kilku elementów.
Przykładami są:
- mechanizmy różnicowe,
- przekładnie planetarne,
- rozdzielacze napędu,
- wielodrożne przekładnie maszyn przemysłowych.
Co to jest przełożenie przekładni?
Przełożenie określa zależność pomiędzy prędkościami obrotowymi elementu wejściowego i wyjściowego.
Dla prostej pary zewnętrznych kół zębatych można przyjąć:
i=(n1/n2)=(z2/z1)
gdzie:
- i – przełożenie,
- n1 – prędkość obrotowa koła napędzającego,
- n2 – prędkość obrotowa koła napędzanego,
- z1 – liczba zębów koła napędzającego,
- z2 – liczba zębów koła napędzanego.
Przykład
Koło napędzające ma 20 zębów, a napędzane 60 zębów:
i=60/20=3
Prędkość koła napędzanego będzie w przybliżeniu trzykrotnie mniejsza od prędkości koła napędzającego.
Jeżeli wał wejściowy obraca się z prędkością 1500 obr./min:
n2=1500/3=500 obr./min
Jest to redukcja 3:1.
Przełożenie a kierunek obrotu
Sama wartość bezwzględna przełożenia nie zawsze informuje o kierunku obrotów.
W zapisie kinematycznym można stosować znak:
- ujemny dla pary zewnętrznych kół obracających się przeciwnie,
- dodatni dla pary z uzębieniem wewnętrznym obracającej się zgodnie.
W dokumentacji przemysłowej bardzo często podaje się jednak wyłącznie wartość przełożenia, a kierunek wynika ze schematu układu.
Dlatego zapis „przełożenie 3” powinien być uzupełniony informacją o rodzaju przekładni, jeżeli kierunek ma znaczenie.
Przełożenie a moment obrotowy
W idealnym układzie, bez strat, moc wejściowa byłaby równa mocy wyjściowej:
P1=P2
Ponieważ:
P=Mω
zmniejszenie prędkości kątowej umożliwia proporcjonalne zwiększenie momentu.
W rzeczywistej przekładni występują straty, dlatego orientacyjnie:
M2=M1⋅i⋅η
gdzie:
- M1 – moment na wejściu,
- M2 – moment na wyjściu,
- i – przełożenie redukujące,
- η – sprawność przekładni.
Przykład
Dane:
- moment wejściowy: 50 Nm,
- przełożenie: 4,
- sprawność: 0,95.
M2=50⋅4⋅0,95=190 Nm
Moment teoretyczny bez strat wynosiłby 200 Nm, ale po uwzględnieniu sprawności otrzymujemy około 190 Nm.
Obliczenie jest uproszczone. W rzeczywistym doborze trzeba również uwzględnić:
- charakter obciążenia,
- przeciążenia,
- rozruch,
- bezwładność,
- liczbę cykli,
- temperaturę,
- trwałość łożysk,
- nośność boków i podstaw zębów.
Przekładnia jednostopniowa i wielostopniowa
Przekładnia jednostopniowa
Przekładnia jednostopniowa ma jeden stopień kinematyczny. W najprostszym układzie o nieruchomych osiach tworzy go jedna współpracująca para kół. W przekładni planetarnej jeden stopień może obejmować kilka jednocześnie pracujących par zazębień.
Jej zaletami są:
- prosta konstrukcja,
- niewielka liczba części,
- wysoka sprawność,
- łatwiejszy montaż,
- prostsze smarowanie,
- mniejsza liczba potencjalnych źródeł błędów.
Zakres praktycznego przełożenia jednego stopnia zależy od typu przekładni, geometrii, dostępnej przestrzeni i wymagań konstrukcyjnych. Nie należy przyjmować jednej uniwersalnej granicy dla wszystkich przekładni.
Przekładnia wielostopniowa
Jeżeli wymagane przełożenie jest zbyt duże dla jednej pary, stosuje się kilka stopni.
Całkowite przełożenie jest iloczynem przełożeń poszczególnych stopni:
ic=i1⋅i2⋅i3...
- pierwszy stopień: 3,
- drugi stopień: 4.
ic=3⋅4=12
Prędkość wyjściowa jest wówczas około dwunastokrotnie mniejsza od wejściowej.
W przekładni wielostopniowej mnożą się również straty:
ηc=η1⋅η2⋅η3...
Dlatego dodanie kolejnych stopni pozwala zwiększyć przełożenie, ale wiąże się z:
- większą liczbą elementów,
- większymi gabarytami,
- wzrostem kosztu,
- dodatkowym luzem,
- większą liczbą łożysk,
- wzrostem strat mocy,
- bardziej złożonym montażem.
Przekładnia redukcyjna i multiplikacyjna
Reduktor
Reduktor zmniejsza prędkość i zwiększa moment.
Typowe zastosowania:
- przenośniki,
- mieszadła,
- maszyny budowlane,
- obrabiarki,
- stoły obrotowe,
- napędy robotów,
- urządzenia dźwigowe.
Multiplikator
Multiplikator zwiększa prędkość obrotową kosztem momentu.
Stosuje się go między innymi:
- pomiędzy wolnoobrotowym źródłem ruchu a generatorem,
- w układach testowych,
- w napędach wymagających wysokiej prędkości wrzeciona,
- w wybranych systemach energetycznych.
Ta sama przekładnia może niekiedy pracować w obu kierunkach przepływu mocy, ale konstruktor musi zweryfikować:
- smarowanie,
- układ łożysk,
- kierunki sił,
- zabezpieczenia,
- sprawność w przeciwnym kierunku,
- zdolność do napędzania wstecznego.
Przekładnia o stałym i zmiennym przełożeniu
Stałe przełożenie
W prostej przekładni z nieruchomymi osiami przełożenie jest stałe i wynika z liczby zębów współpracujących kół.
Jest to jedna z głównych zalet przekładni zębatych w porównaniu z rozwiązaniami, w których może występować poślizg.
Zmienne przełożenie
Zmiana przełożenia wymaga:
- przełączenia pomiędzy różnymi parami kół,
- przesunięcia kół lub sprzęgieł,
- zmiany elementu nieruchomego w przekładni planetarnej,
- zastosowania kilku ścieżek przepływu mocy.
Przykładami są:
- skrzynie biegów,
- przekładnie przełączalne obrabiarek,
- mechanizmy planetarne,
- przekładnie zakresowe.
Przekładnia planetarna – dlaczego jest inna?
Typowa przekładnia planetarna składa się z:
- koła słonecznego,
- kół planetarnych,
- jarzma,
- pierścienia z uzębieniem wewnętrznym.
Jej działanie zależy od tego:
- który element jest napędzany,
- który odbiera ruch,
- który zostaje unieruchomiony.
Pozwala to uzyskać różne przełożenia przy tej samej geometrii zespołu.
Zalety
- współosiowe wejście i wyjście,
- duża gęstość mocy,
- podział obciążenia pomiędzy kilka planet,
- zwarta budowa,
- możliwość uzyskania kilku trybów pracy.
Wymagania technologiczne
Prawidłowy podział obciążenia wymaga dobrej zgodności:
- podziałek,
- profili,
- linii zęba,
- położenia osi planet,
- średnic podziałowych,
- luzów,
- sztywności jarzma i obudowy.
Niewielka niezgodność jednego elementu może powodować, że obciążenie nie rozkłada się równomiernie pomiędzy wszystkie planety.
Od czego zależy sprawność przekładni?
Sprawność określa, jaka część mocy doprowadzonej do przekładni jest dostępna na wyjściu:
η=P2/P1
Straty powstają między innymi wskutek:
- tarcia i poślizgu na bokach zębów,
- tarcia w łożyskach,
- mieszania i rozbryzgiwania oleju,
- odkształceń elementów,
- oporów uszczelnień,
- niewłaściwego smarowania,
- nieprawidłowego ustawienia kół.
Wysoka sprawność pojedynczej pary walcowych kół zębatych nie oznacza, że każdy kompletny reduktor osiąga taką samą wartość. Sprawność całego zespołu zależy także od liczby stopni, łożysk, uszczelnień i warunków pracy.
Przekładnie z dużym udziałem poślizgu, na przykład ślimakowe, mogą wykazywać większe straty i intensywniejsze nagrzewanie niż dobrze zaprojektowane przekładnie walcowe.
Co to jest luz międzyzębny?
Luz międzyzębny to przestrzeń pomiędzy niewspółpracującymi bokami zębów po ustawieniu pary w zazębieniu.
Kontrolowany luz jest potrzebny, aby:
- zapewnić niezbędną przestrzeń dla środka smarnego,
- uwzględnić rozszerzalność cieplną,
- skompensować odchyłki produkcyjne i montażowe,
- zapobiec zakleszczeniu,
- umożliwić swobodny obrót.
Zbyt mały luz może prowadzić do:
- wzrostu temperatury,
- zatarcia,
- przyspieszonego zużycia,
- zakleszczania,
- wzrostu hałasu,
- nadmiernego obciążenia łożysk.
Zbyt duży luz może powodować:
- uderzenia przy zmianie kierunku,
- pogorszenie dokładności pozycjonowania,
- drgania,
- hałas,
- błędy w serwonapędach.
ISO 21771-2:2025 obejmuje obliczanie i pomiar grubości zębów oraz luzu w walcowych parach ewolwentowych.
Czy luz międzyzębny i luz skrętny oznaczają to samo?
Nie zawsze.
Luz międzyzębny opisuje bezpośrednio przestrzeń pomiędzy bokami zębów. Luz skrętny mierzony na wale wyjściowym może obejmować także wpływ:
- kilku stopni przekładni,
- połączeń wielowypustowych,
- wpustów,
- sprzęgieł,
- łożysk,
- odkształceń,
- mechanizmów ustalających.
W wielostopniowym reduktorze niewielkie luzy każdego stopnia mogą sumować się w większy ruch na wyjściu.
Co wpływa na hałas i drgania przekładni?
Hałas nie zależy wyłącznie od rodzaju zębów.
Znaczenie mają:
- odchyłki profilu,
- odchyłki linii zęba,
- podziałka,
- bicie,
- modyfikacje mikrogeometrii,
- sztywność obudowy,
- jakość łożysk,
- niewspółosiowość,
- prędkość,
- obciążenie,
- smarowanie,
- rezonanse konstrukcji,
- błędy montażu.
Koło o wysokiej klasie dokładności może nadal pracować głośno, jeżeli:
- mikrogeometria nie odpowiada ugięciom pod obciążeniem,
- łożyska ustawiają wały pod nieprawidłowym kątem,
- obudowa jest zbyt podatna,
- występuje niekorzystny ślad współpracy,
- powierzchnia boków zębów ma odpowiednią geometrię makro, ale niekorzystną strukturę.
Zasady interpretacji dokładności opisujemy w artykule Klasy dokładności kół zębatych według ISO 1328, DIN i AGMA.
Współczynnik zazębienia – dlaczego liczba współpracujących zębów ma znaczenie?
Współczynnik zazębienia opisuje w uproszczeniu, ile par zębów przeciętnie uczestniczy w przenoszeniu ruchu.
Jeżeli jest większy od 1, zanim jedna para całkowicie wyjdzie z kontaktu, następna zdąży już wejść w zazębienie.
Większa ciągłość kontaktu może sprzyjać:
- płynniejszemu przenoszeniu obciążenia,
- ograniczeniu skokowych zmian sztywności,
- zmniejszeniu obciążeń dynamicznych,
- poprawie właściwości hałasowych.
Nie oznacza to jednak, że należy bez ograniczeń maksymalizować współczynnik zazębienia. Geometria musi zachować prawidłową:
- grubość podstawy zęba,
- nośność,
- odporność na podcięcie,
- smarowalność,
- przestrzeń międzyzębną.
Siły działające w przekładni
W obszarze kontaktu działa siła normalna do powierzchni zębów. Można ją rozłożyć na składowe istotne dla konstrukcji wałów i łożysk.
W przekładniach walcowych mogą występować:
- siła obwodowa,
- siła promieniowa,
- siła osiowa przy uzębieniu skośnym.
Siła obwodowa
Odpowiada bezpośrednio za przenoszenie momentu.
Siła promieniowa
Rozpycha współpracujące koła i obciąża wały oraz łożyska w kierunku promieniowym.
Siła osiowa
Występuje między innymi przy:
- zębach skośnych,
- kołach stożkowych,
- przekładniach ślimakowych,
- przekładniach hipoidalnych.
Musi zostać uwzględniona przy doborze łożysk i konstrukcji obudowy.
W kołach daszkowych przeciwne kierunki pochylenia mogą ograniczać wypadkową siłę osiową, ale wymagają bardzo dokładnego wykonania obu połówek uzębienia.
Materiał i obróbka cieplna kół zębatych
Materiał dobiera się na podstawie:
- obciążenia,
- prędkości,
- trwałości,
- masy,
- środowiska pracy,
- technologii produkcji,
- wymaganej odporności na zużycie,
- kosztu.
Stosowane są między innymi:
- stale konstrukcyjne,
- stale do nawęglania,
- stale do ulepszania cieplnego,
- stale azotowane,
- żeliwa,
- brązy,
- tworzywa techniczne,
- spieki.
Obróbka cieplna może obejmować:
- nawęglanie i hartowanie,
- hartowanie indukcyjne,
- azotowanie,
- ulepszanie cieplne,
- hartowanie na wskroś.
Wybór wpływa na:
- twardość powierzchni,
- wytrzymałość rdzenia,
- odporność na zużycie,
- podatność na odkształcenia,
- potrzebę końcowej obróbki uzębienia.
Jak wykonuje się elementy przekładni zębatej?
Dobór technologii zależy od:
- rodzaju uzębienia,
- średnicy,
- modułu,
- szerokości wieńca,
- materiału,
- twardości,
- wielkości serii,
- wymaganej klasy,
- dostępności narzędzia.
Frezowanie obwiedniowe
Jest podstawową metodą wykonywania wielu zewnętrznych kół walcowych i wałów uzębionych.
Stosowane rozwiązania:
Więcej o procesie: Frezowanie obwiedniowe kół zębatych i wielowypustów.
Dłutowanie Fellowsa
Stosuje się je szczególnie do:
- uzębień wewnętrznych,
- kół zewnętrznych przy kołnierzu,
- kół z ograniczonym wybiegiem,
- uzębień, do których nie ma dostępu frez ślimakowy.
Powiązana oferta:
Więcej o procesie: Dłutowanie obwiedniowe kół zębatych metodą Fellowsa.
Power Skiving
Power Skiving jest ciągłą metodą obwiedniową stosowaną do uzębień wewnętrznych i zewnętrznych.
Jest szczególnie interesujący przy produkcji:
- pierścieni przekładni planetarnych,
- wewnętrznych kół zębatych,
- wielowypustów,
- elementów wymagających wysokiej wydajności.
Powiązana oferta:
Więcej o procesie: Co to jest Power Skiving? Zalety, wady i ograniczenia technologii Power Skiving.

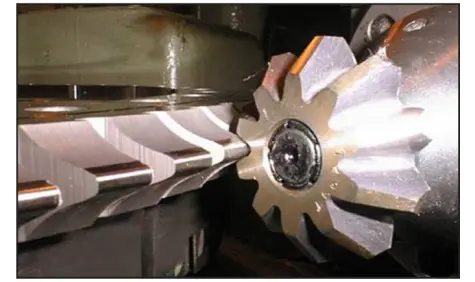

Przeciąganie
Przeciąganie jest szczególnie efektywne w seryjnej produkcji:
- wielowypustów wewnętrznych,
- uzębień wewnętrznych,
- rowków wpustowych,
- profili specjalnych.
Powiązana oferta:
Więcej o procesie: Przeciąganie i przepychanie – technologia, przeciągacze i przepychacze od A do Z.

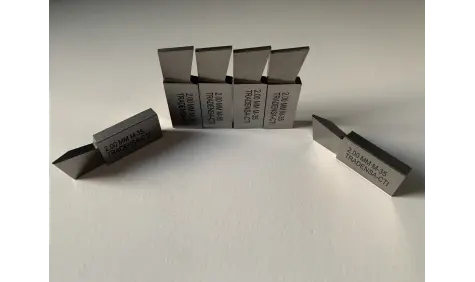

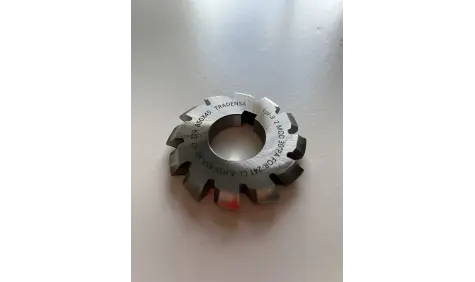

Frezowanie i dłutowanie kształtowe
Stosuje się je między innymi do:
- profili specjalnych,
- dużych modułów,
- pojedynczych części,
- kół sektorowych,
- uzębień wykonywanych na uniwersalnych centrach CNC.
Powiązana oferta:
Więcej o procesie: Obróbka kształtowa kół zębatych i wielowypustów – frezowanie i dłutowanie ząb po zębie.
Dlaczego produkcja kół przekładni nie kończy się na nacięciu zębów?
Proces może obejmować:
- przygotowanie półfabrykatu,
- wykonanie otworu i baz,
- nacięcie uzębienia w materiale miękkim,
- obróbkę cieplną,
- korekcję odkształceń,
- twarde wykańczanie,
- usunięcie zadziorów,
- kontrolę geometrii,
- kontrolę funkcjonalną,
- montaż i próbę kompletnej przekładni.
Po hartowaniu można stosować między innymi:
- szlifowanie,
- honowanie,
- skive hobbing, czyli obwiedniowe wykańczanie utwardzonych uzębień zewnętrznych,
- twardy Power Skiving w odpowiednio dobranych zastosowaniach,
- docieranie w wybranych przekładniach.
Wymagana technologia końcowa zależy od klasy dokładności, powierzchni, obciążenia i oczekiwanych właściwości NVH.
Jak kontroluje się elementy przekładni?
Pełny pomiar analityczny
Umożliwia oddzielną ocenę:
- profilu,
- linii zęba,
- podziałki,
- bicia,
- modyfikacji mikrogeometrii.
Do tego celu stosuje się maszyny pomiarowe do kół zębatych i wielowypustów.
Praktyczny przebieg kontroli opisujemy w poradniku Jak przebiega pomiar koła zębatego na maszynie CNC?.
Test współpracy
Koło badane może współpracować z kołem wzorcowym w testerze:
- dwustronnym,
- jednoflankowym.
Test pokazuje funkcjonalny efekt wielu odchyłek, ale nie zawsze wskazuje jednoznacznie ich źródło.
Pomiar przez wałeczki lub kulki
Pozwala kontrolować wymiar pośredni uzębienia i jest przydatny w produkcji seryjnej.
Nie zastępuje jednak pomiaru profilu i linii zęba.
Sprawdziany przechodnie GO i nieprzechodnie NOGO
Są szczególnie przydatne do szybkiej kontroli:
- wielowypustów,
- wybranych uzębień i profili wewnętrznych,
- profili sprzęgłowych,
- produkcji wielkoseryjnej.
Zobacz: sprawdziany do wielowypustów, uzębień i profili specjalnych.
Najczęstsze przyczyny nieprawidłowej pracy przekładni
Niewłaściwy luz
Może powodować zakleszczanie albo uderzenia przy zmianie kierunku.
Błąd współosiowości
Powoduje nierównomierny ślad współpracy i lokalne przeciążenie zębów.
Nieprawidłowa linia zęba
Może prowadzić do koncentracji obciążenia przy jednej krawędzi wieńca.
Błędy podziałki
Powodują nierównomierne wchodzenie kolejnych zębów w kontakt.
Niewłaściwe smarowanie
Może prowadzić do:
- zatarcia,
- nadmiernego zużycia,
- przegrzewania,
- uszkodzenia powierzchni.
Przeciążenie
Może powodować:
- pęknięcie podstawy zęba,
- odkształcenie plastyczne,
- uszkodzenie powierzchni,
- skrócenie trwałości łożysk.
Zanieczyszczenie oleju
Twarde cząstki mogą przyspieszać zużycie boków zębów i łożysk.
Nieprawidłowy montaż
Nawet prawidłowo wykonane koła mogą źle pracować, jeśli:
- wały nie są równoległe,
- obudowa jest odkształcona,
- łożyska mają nieprawidłowy luz,
- odległość osi jest niewłaściwa,
- elementy nie zostały prawidłowo ustalone osiowo.
ISO 10825-1:2022 klasyfikuje nazewnictwo i charakterystykę uszkodzeń oraz zużycia zębów, co pokazuje, że ocena awarii wymaga rozróżnienia wielu mechanizmów uszkodzeń, a nie jednego ogólnego określenia „zużyta przekładnia”.
Jak dobrać przekładnię do zastosowania?
Należy określić co najmniej:
- moc wejściową,
- prędkość wejściową,
- wymaganą prędkość wyjściową,
- moment roboczy,
- moment rozruchowy,
- przeciążenia,
- cykl pracy,
- oczekiwaną trwałość,
- położenie osi,
- wymagany kierunek obrotu,
- dopuszczalny luz,
- wymagania dotyczące hałasu,
- warunki środowiskowe,
- temperaturę,
- sposób smarowania,
- dostępną przestrzeń.
Nie wystarczy wybrać przekładni wyłącznie na podstawie przełożenia.
Dwie przekładnie o przełożeniu 10 mogą różnić się:
- dopuszczalnym momentem,
- sprawnością,
- sztywnością,
- luzem,
- trwałością,
- gabarytami,
- poziomem hałasu,
- zdolnością do przenoszenia obciążeń udarowych.
Jakie dane przekazać do wykonania koła lub narzędzia?
Do zapytania należy dołączyć:
- rysunek części,
- model 3D, jeśli jest dostępny,
- moduł,
- liczbę zębów,
- kąt przyporu,
- kąt i kierunek pochylenia,
- współczynnik przesunięcia,
- średnice,
- szerokość wieńca,
- materiał,
- twardość,
- obróbkę cieplną,
- wymaganą klasę,
- wielkość serii,
- informacje o obecnej technologii,
- wymagany raport pomiarowy.
W przypadku doboru całego procesu ważne są również:
- dostępna obrabiarka,
- rodzaj mocowania,
- przestrzeń na wejście i wybieg narzędzia,
- czas cyklu,
- planowana automatyzacja.
Najczęściej zadawane pytania
Jaka jest główna funkcja przekładni zębatej?
Przenoszenie ruchu i mocy przy określonej zależności pomiędzy prędkością, momentem i kierunkiem obrotu.
Czy przekładnia zwiększa moc?
Nie. Może zwiększyć moment kosztem prędkości albo prędkość kosztem momentu. Moc wyjściowa jest niższa od wejściowej o straty występujące w przekładni.
Czy większe koło zawsze obraca się wolniej?
Tylko wtedy, gdy jest napędzane przez mniejsze koło. Kierunek przepływu mocy ma znaczenie.
Czy liczba zębów wystarcza do obliczenia przełożenia?
Dla prostej pary kół o stałych osiach – tak. Dla przekładni planetarnych trzeba dodatkowo uwzględnić, który element jest wejściem, wyjściem i elementem nieruchomym.
Czy koło pośrednie zmienia przełożenie?
W prostym szeregu kół pośrednich jego liczba zębów nie zmienia wartości przełożenia pomiędzy pierwszym i ostatnim kołem, ale wpływa na kierunek obrotów, rozmieszczenie osi i warunki konstrukcyjne.
Czy przekładnia zębata może pracować bez luzu?
W praktyce wymaga odpowiednio kontrolowanego luzu albo specjalnego systemu kasowania luzu. Całkowity brak luzu bez uwzględnienia temperatury i odchyłek może prowadzić do zakleszczenia.
Czy wysoka klasa dokładności gwarantuje cichą pracę?
Nie. Znaczenie mają także mikrogeometria, sztywność, montaż, obciążenie, łożyska, obudowa i smarowanie.
Co jest lepsze: koła proste czy skośne?
Zależy od zastosowania. Koła proste są prostsze i nie generują siły osiowej wynikającej z pochylenia zębów. Koła skośne zapewniają bardziej stopniowy kontakt, ale obciążają łożyska również osiowo.
Dlaczego przekładnia się nagrzewa?
Ciepło powstaje wskutek strat tarcia w zazębieniu, łożyskach, uszczelnieniach oraz mieszania oleju. Nadmierna temperatura może również wskazywać na niewłaściwy luz, smarowanie, przeciążenie lub błąd montażu.
Czy przekładnię można napędzać od strony wyjścia?
Niektóre konstrukcje tak, ale nie jest to cecha uniwersalna. Trzeba sprawdzić samohamowność, smarowanie, łożyskowanie, zabezpieczenia i dopuszczalny kierunek przepływu mocy.
Jak sprawdzić, dlaczego przekładnia pracuje głośno?
Należy sprawdzić osobno:
- geometrię kół,
- bicie,
- podziałkę,
- luz,
- ślad współpracy,
- ustawienie wałów,
- łożyska,
- obudowę,
- smarowanie,
- widmo drgań.
Podsumowanie
Przekładnia zębata nie służy wyłącznie do „przeniesienia napędu”. Może jednocześnie:
- zmieniać prędkość,
- zmieniać moment,
- odwracać kierunek obrotów,
- zmieniać położenie osi,
- rozdzielać moc,
- sumować ruch,
- zamieniać ruch obrotowy na liniowy.
Jej przełożenie wynika przede wszystkim z relacji liczby zębów, ale rzeczywista praca zależy od kompletnego układu:
koła zębate + wały + łożyska + obudowa + smarowanie + montaż.
Prawidłowo wykonane uzębienie musi mieć nie tylko odpowiedni moduł i liczbę zębów, lecz także kontrolowane:
- profile,
- linie zęba,
- podziałki,
- bicie,
- luz,
- modyfikacje,
- powierzchnie.
Metodę produkcji dobiera się do rodzaju uzębienia, geometrii części, serii i wymaganej dokładności. Zewnętrzne koła walcowe są często frezowane obwiedniowo, uzębienia wewnętrzne wykonuje się między innymi przez Power Skiving, dłutowanie Fellowsa albo przeciąganie, a profile specjalne mogą wymagać frezowania kształtowego.
Dobierz technologię produkcji elementów przekładni
Tradensa oferuje:
- frezarki obwiedniowe CNC,
- maszyny do Power Skivingu,
- dłutownice Fellowsa,
- maszyny do przeciągania,
- frezy ślimakowe,
- dłutaki Fellowsa,
- narzędzia do Power Skivingu,
- frezy krążkowe i palcowe,
- przeciągacze i przepychacze,
- maszyny pomiarowe,
- sprawdziany GO/NOGO.
Do zapytania najlepiej dołączyć rysunek części, materiał, twardość, wymaganą klasę dokładności i planowaną wielkość serii.
