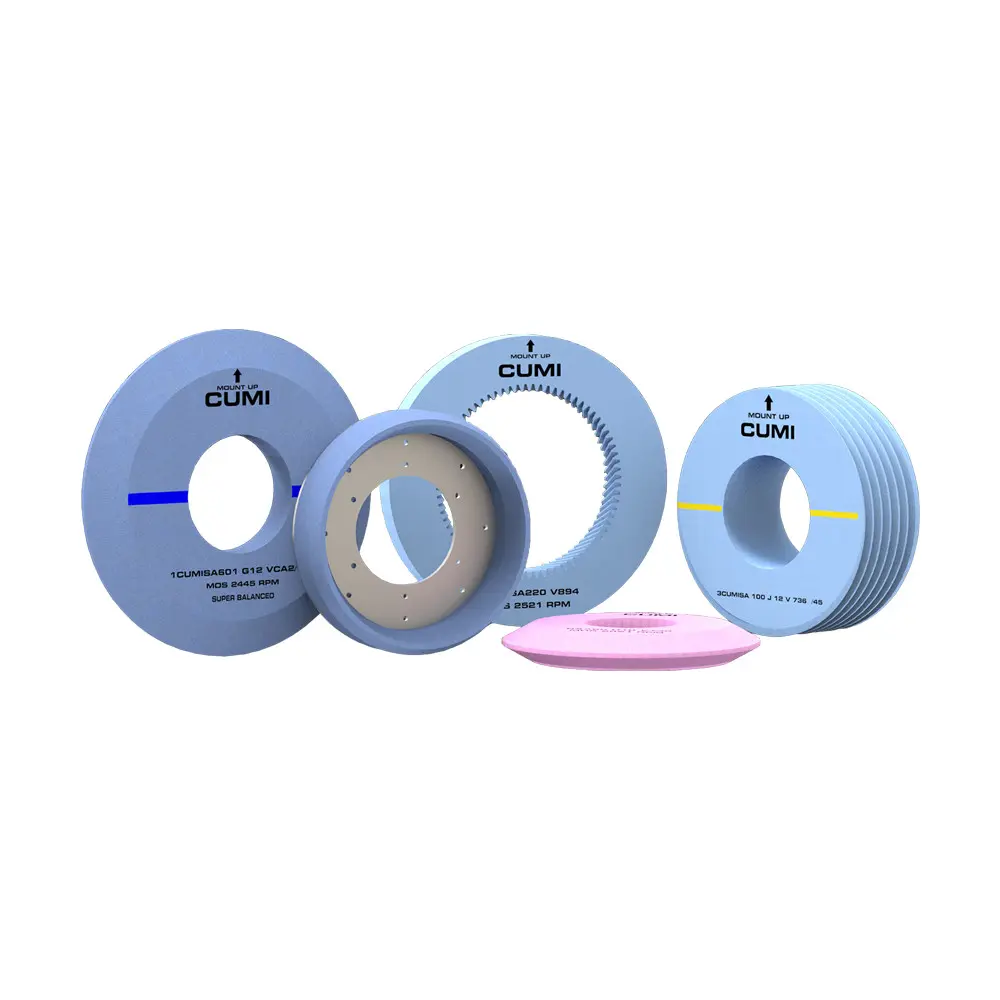

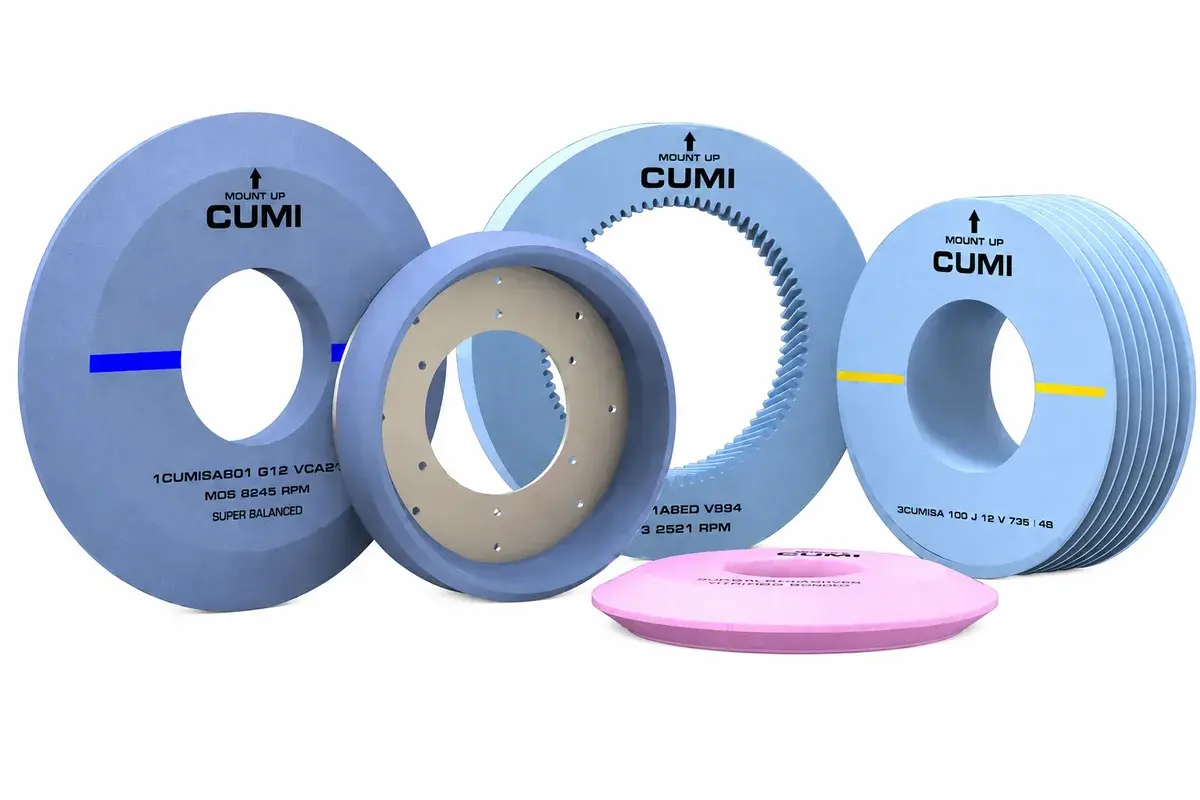

Ściernice do szlifowania profilowego, obwiedniowego i honowania kół zębatych — zakres oferty

W naszej ofercie znajdują się między innymi:

• ściernice profilowe do szlifowania kół zębatych walcowych

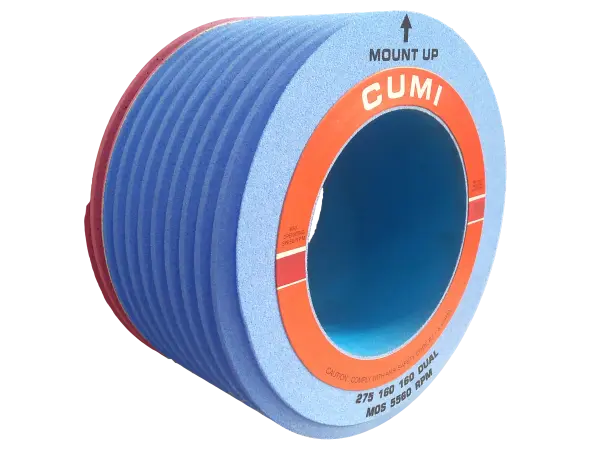

• ściernice obwiedniowe ślimakowe do szlifowania kół zębatych walcowych
• ściernice garnkowe i kubkowe do szlifowania kół zębatych stożkowych
• ściernice do precyzyjnego szlifowania wielowypustów
• narzędzia do honowania kół zębatych walcowych
• ściernice do ostrzenia frezów ślimakowych
• ściernice do ostrzenia i szlifowania wiórkowników do kół zębatych.

Ściernice dobieramy w zależności od typu maszyny, rodzaju obrabianego materiału, końcowej chropowatości oraz założeń procesu. Oferujemy również wsparcie w optymalizacji aktualnego procesu szlifowania, zarówno pod kątem szybszej obróbki, jak i zwiększenia trwałości ściernicy pomiędzy kolejnymi operacjami obciągania.

Ściernice do kół zębatych — dlaczego warto wybrać rozwiązania CUMI?

Ściernice CUMI do kół zębatych i wielowypustów są wytwarzane przy wysokim udziale własnych materiałów ściernych producenta, co pozwala lepiej kontrolować skład i jakość gotowego narzędzia. W ofercie dostępne są ściernice wykonane z różnych rodzajów tlenku glinu oraz węglika krzemu, dobierane do konkretnego zastosowania technologicznego.

Najważniejsze zalety ściernic CUMI w zastosowaniach do uzębień:

• ostre ziarno i mikrokrystaliczne spoiwo zapewniające trwałość i stabilność procesu,
• długotrwałe utrzymanie wymaganego profilu ściernicy,
• wysoka szybkość usuwania materiału,
• możliwość precyzyjnego profilowania,
• szeroki zakres zastosowań do szlifowania profilowego, obwiedniowego, honowania i ostrzenia narzędzi.

Szlifowanie profilowe i obwiedniowe kół zębatych — czym się różnią?

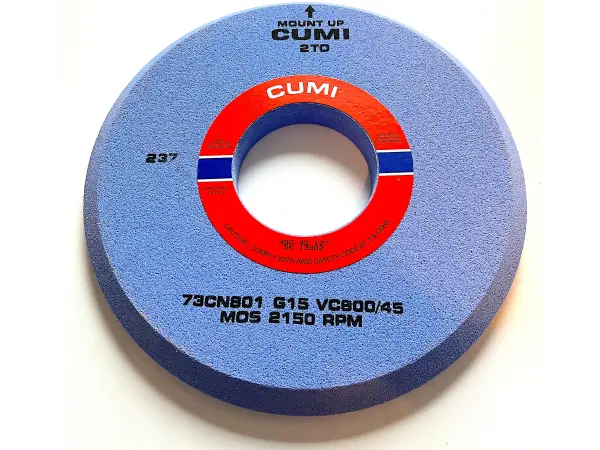

Szlifowanie profilowe kół zębatych

Szlifowanie profilowe kół zębatych na szlifierce Burri

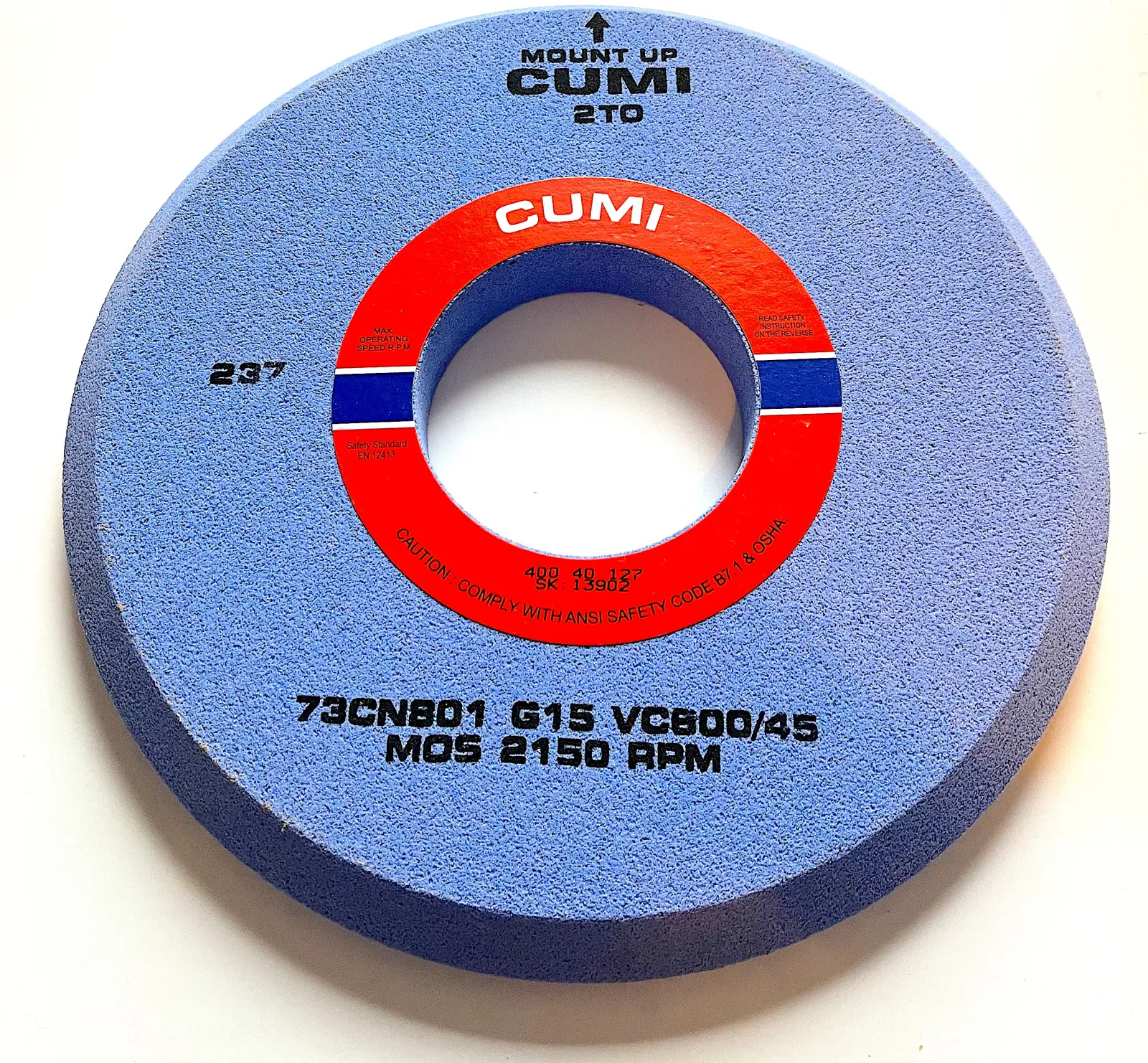

Szlifowanie profilowe, nazywane również kształtowym, jest stosowane przede wszystkim do kół zębatych walcowych o zębach prostych i skośnych, często przy większych modułach oraz szerszych wieńcach. Jego zaletą jest bardzo dobre wykończenie powierzchni oraz możliwość pracy z kołami o większych szerokościach. Wadą jest bardziej wymagające ustawienie ściernicy względem koła oraz konieczność intensywnego chłodzenia, ponieważ flankę zęba lub dwie flanki jednocześnie obrabia się na całej powierzchni.

Szlifowanie obwiedniowe kół zębatych

Szlifowanie obwiedniowe na szlifierce do kół zębatych Burri

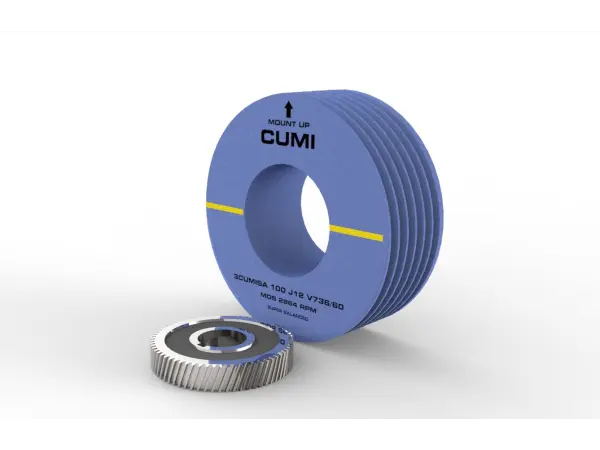

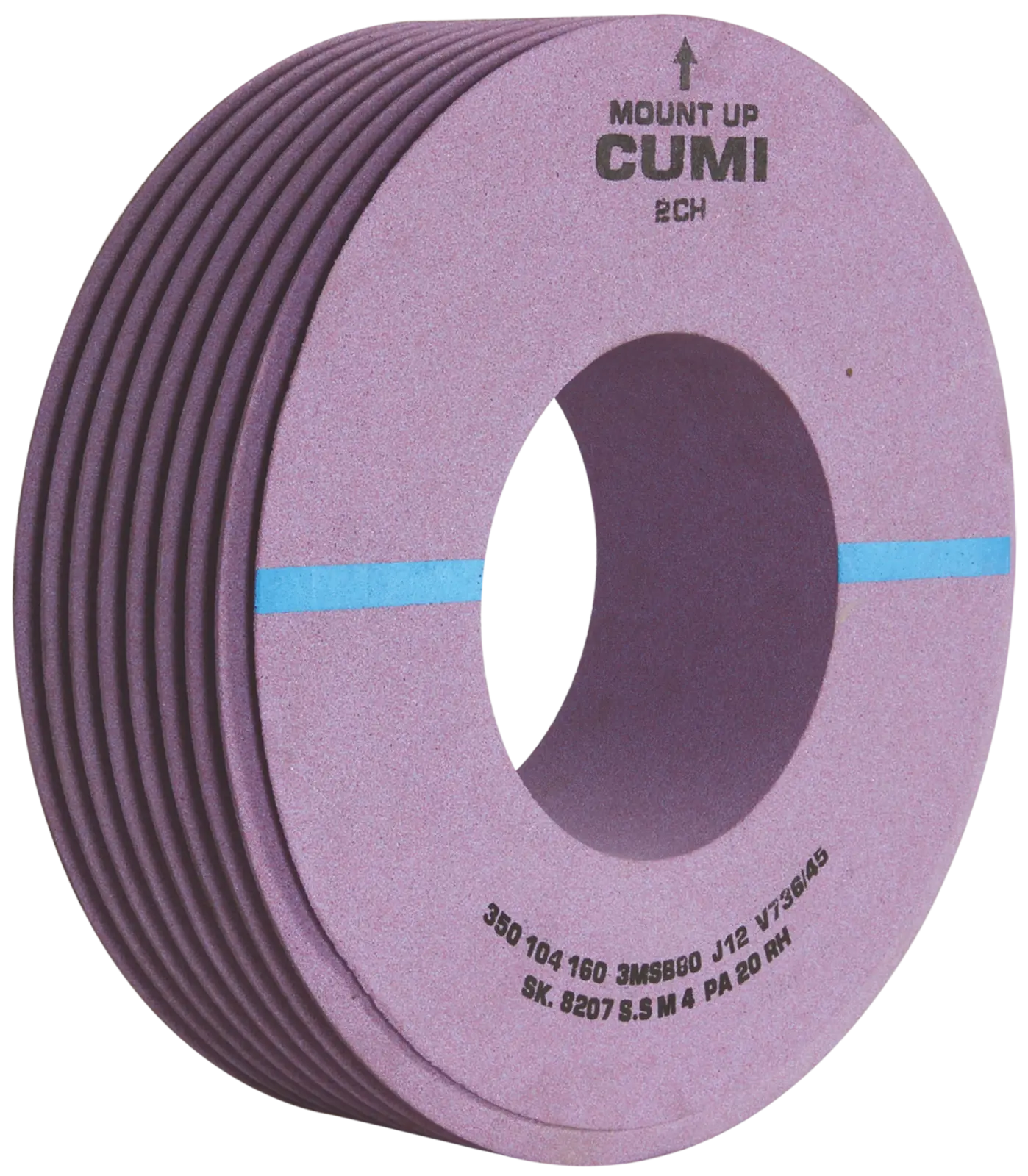

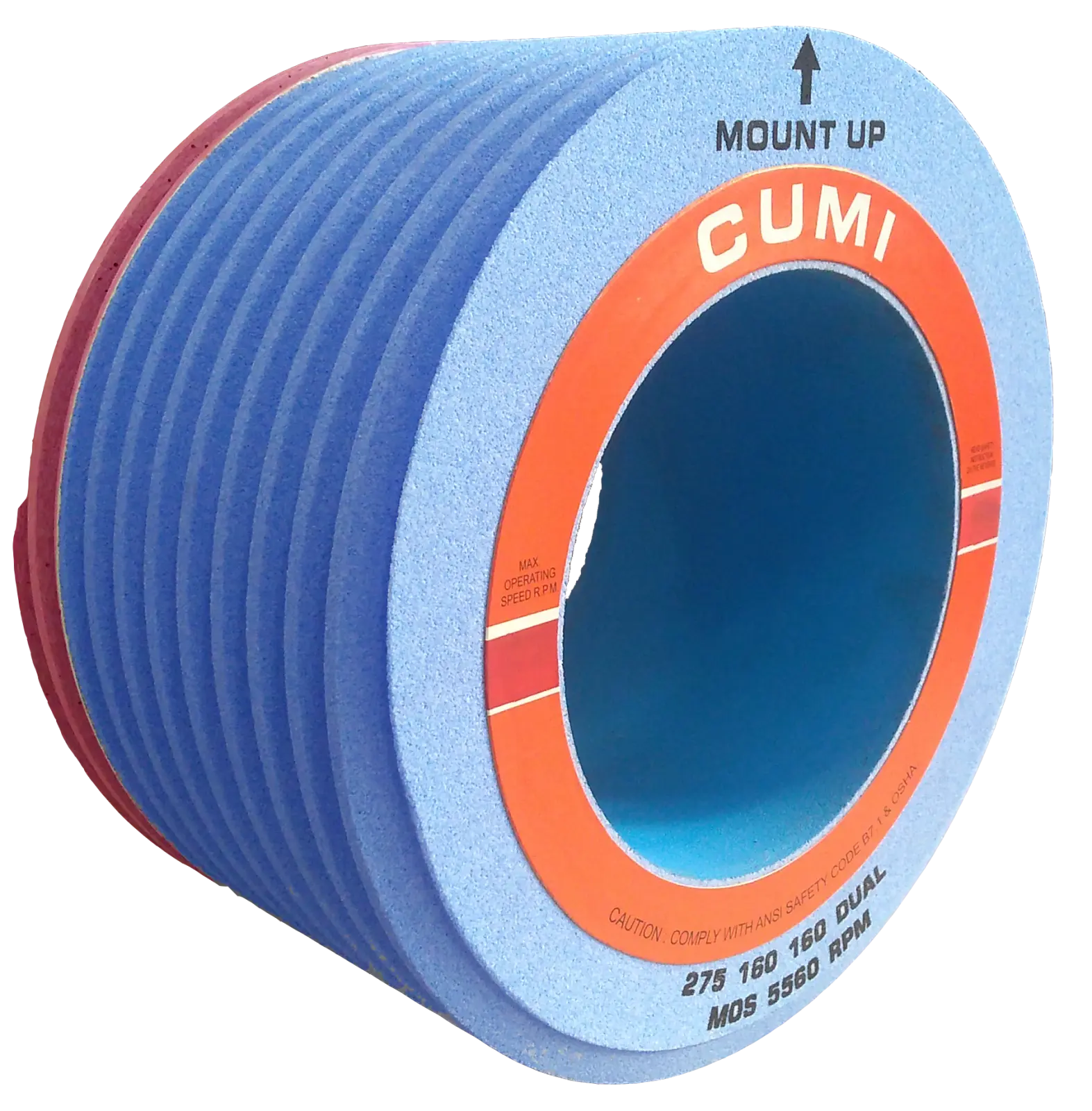

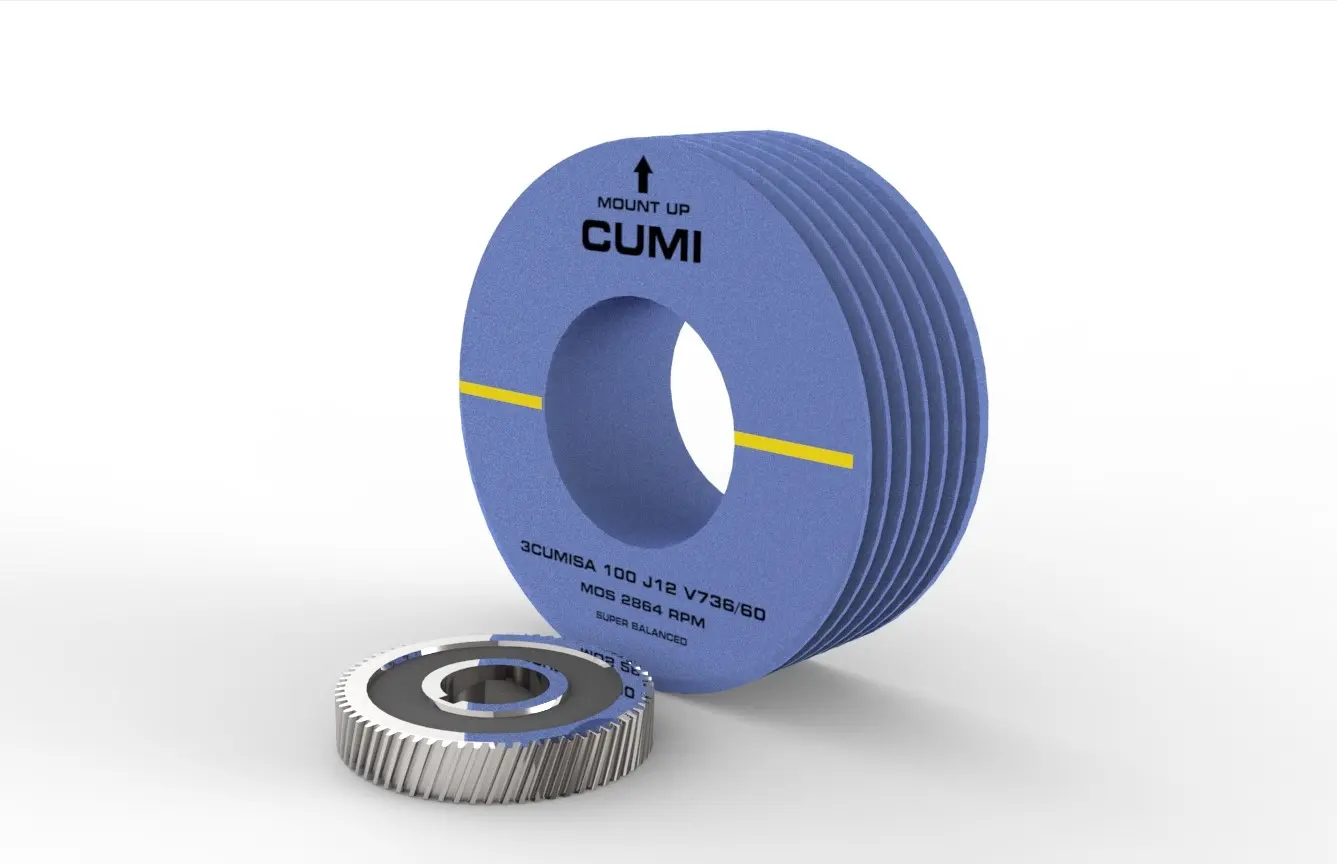

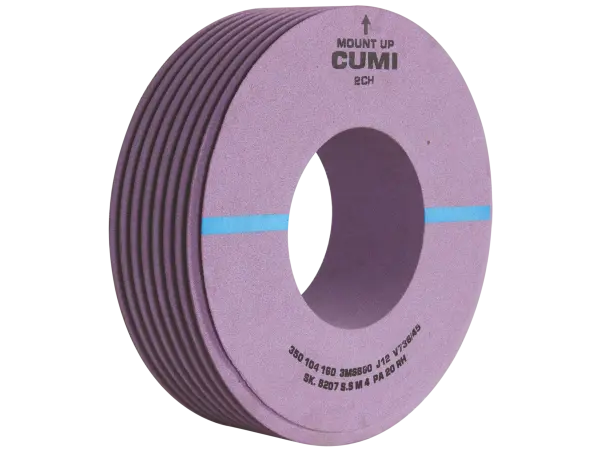

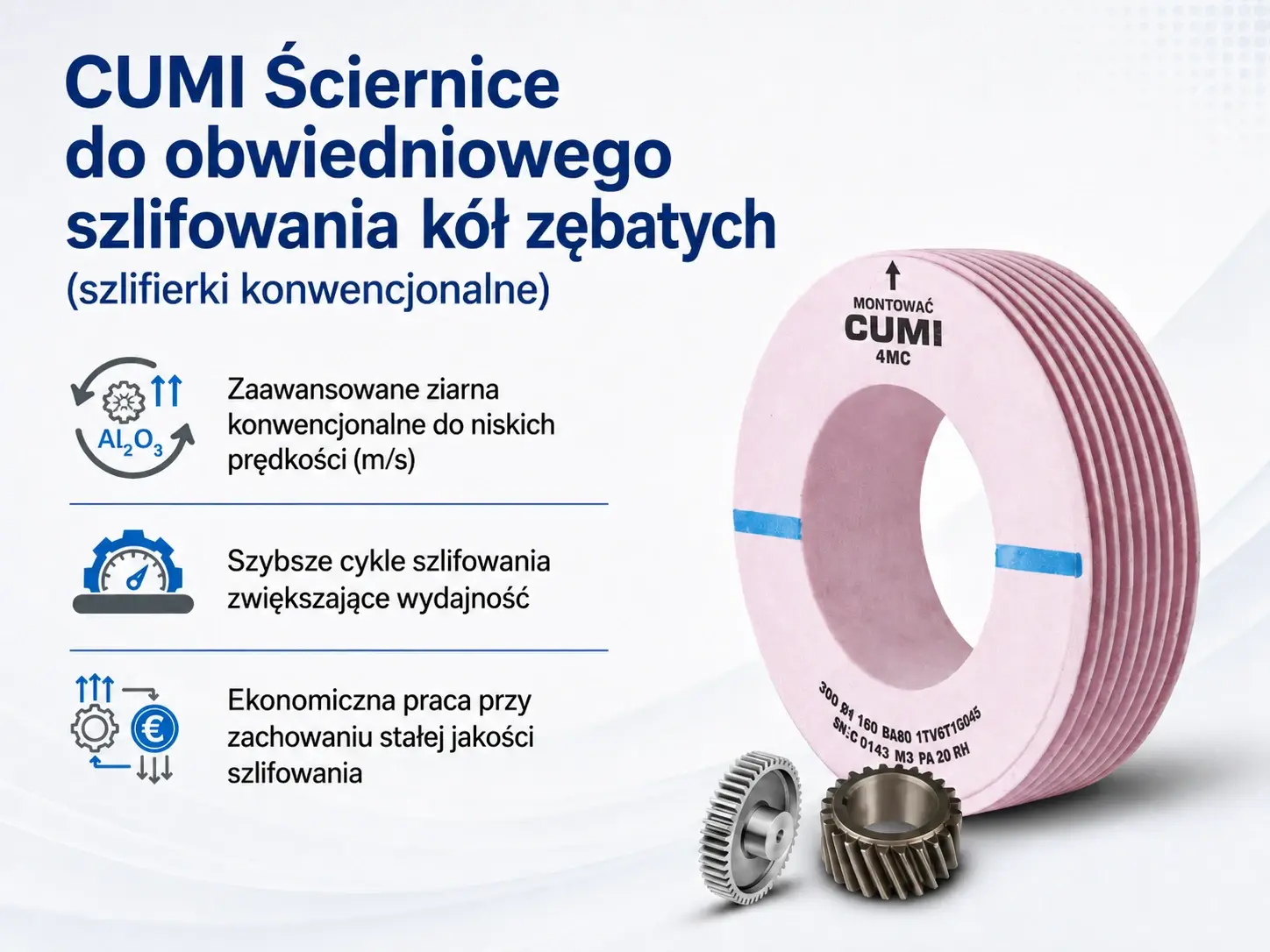

Szlifowanie obwiedniowe, potocznie nazywane również szlifowaniem ślimakowym, polega na współpracy szlifowanego koła zębatego z zębami zębatki utworzonej przez śrubowe zwoje ściernicy ślimakowej. Jest to metoda wydajna, stosowana przeważnie do mniejszych modułów i produkcji wielkoseryjnej. Ściernice obwiedniowe mają zwykle dużą średnicę, zapewniają wysoką wydajność, ale są projektowane pod określony moduł i mają ograniczenia przy bardzo szerokich wieńcach.

Ściernice do kół zębatych walcowych, stożkowych i wielowypustów

Oferujemy ściernice do:

• kół zębatych walcowych o zębach prostych
• kół zębatych walcowych o zębach skośnych
• kół zębatych stożkowych
• wielowypustów
• wybranych narzędzi do uzębień, takich jak frezy ślimakowe i wiórkowniki.

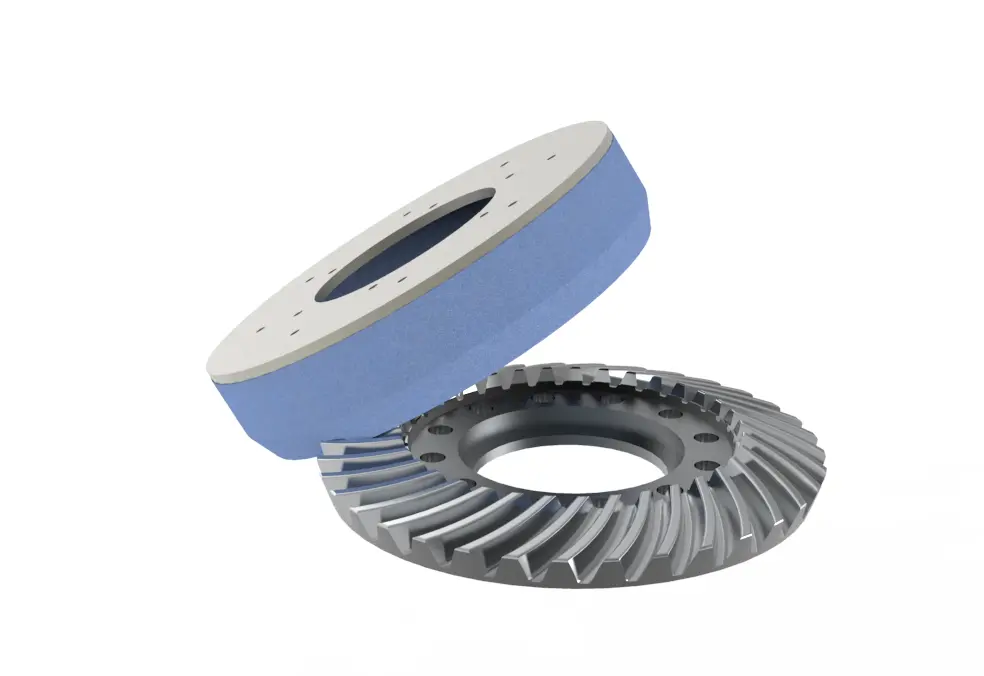

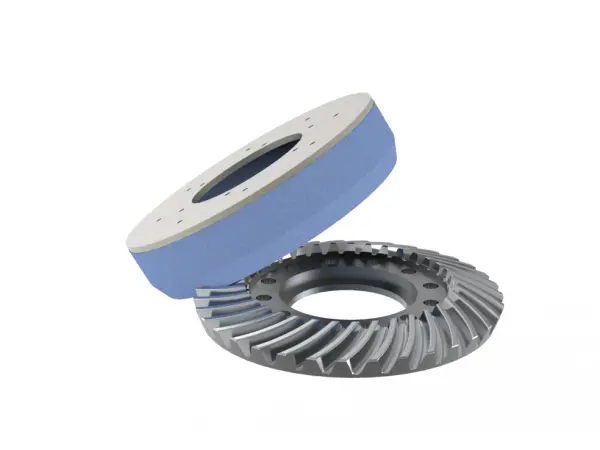

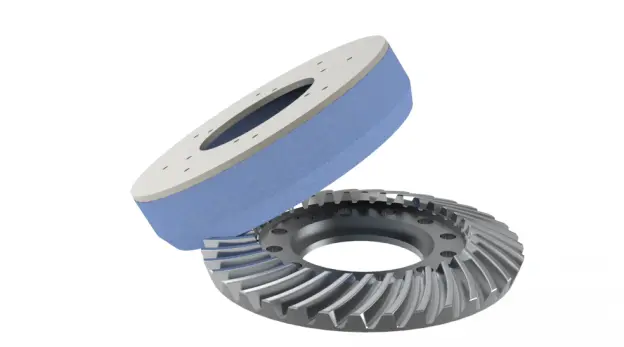

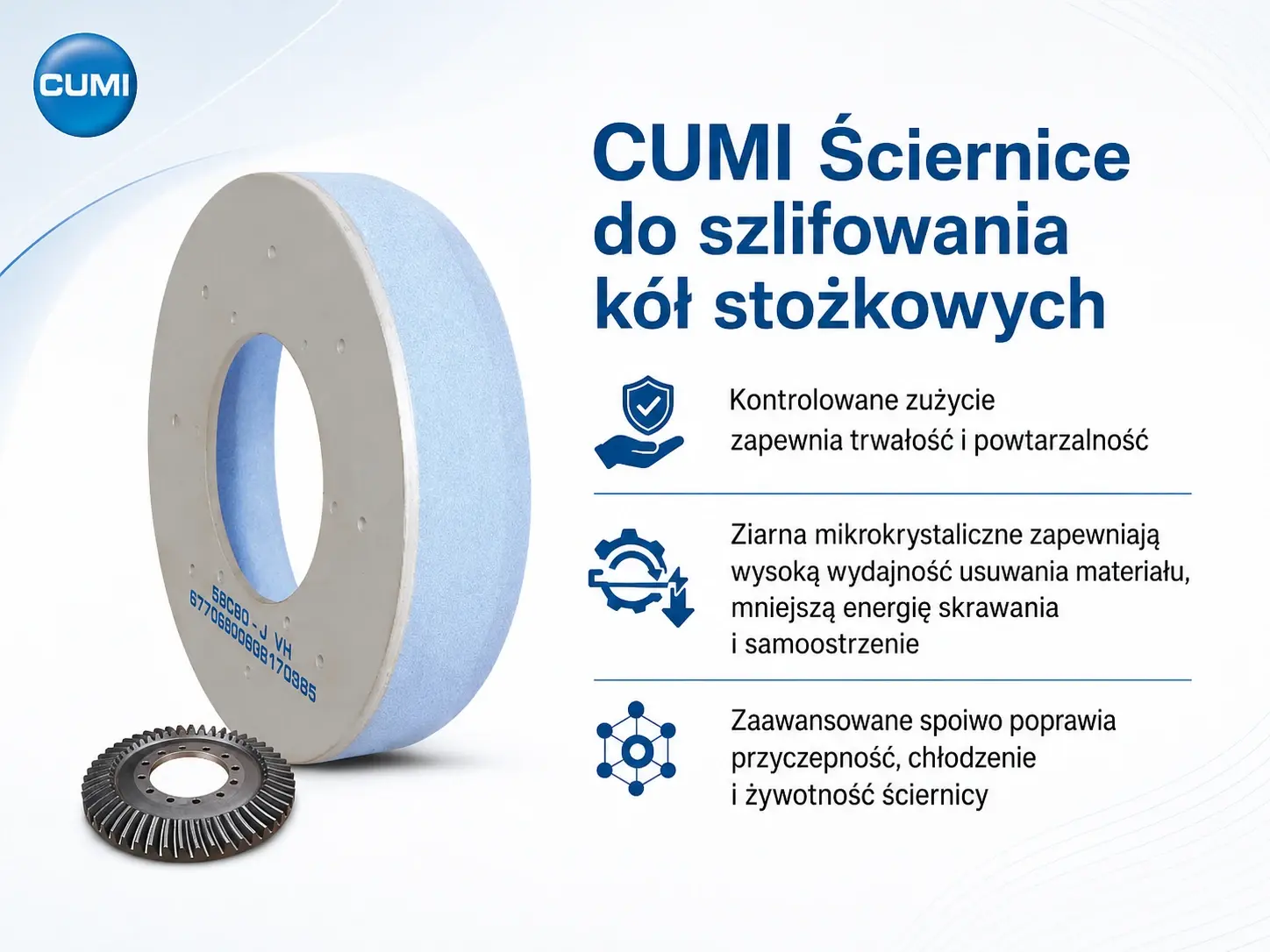

W przypadku kół stożkowych stosuje się najczęściej ściernice o kształcie:

• garnka
• kubka
• lub specjalnie profilowanego kształtu cylindrycznego.

Zastosowania ściernic do kół zębatych i kompatybilność z maszynami

W ofercie znajdują się rozwiązania przeznaczone między innymi do pracy na maszynach:

• Burri
• Gleason
• Pfauter
• Samputensili
• Niles-Höfler / Niles Hafler
• Maag
• Reishauer
• Liebherr
• Kapp
• Prawema
• Faessler
• Emag
• Kanzaki Power
• SyncroFine
• Seiwa.

Ściernice profilowe pojedyncze są stosowane między innymi do kół zębatych do modułu 8 oraz powyżej modułu 8, natomiast ściernice ślimakowe obwiedniowe wykorzystywane są m.in. na maszynach Reishauer RZ301S, RZ361S, RZ362A, Liebherr LCS200, LC280 i innych systemach do szlifowania obwiedniowego. Dodatkowo dostępne są ściernice do szlifowania obwiedniowego z dużymi naddatkami (creep feed) do modułu 4.

Proces szlifowania koła zębatego o uzębieniu skośnym na szlifierce Burri BZ130

Jak dobrać ściernicę do kół zębatych?

Dobór odpowiedniej ściernicy powinien uwzględniać przede wszystkim:

• typ uzębienia,
• moduł,
• rodzaj szlifowania — profilowe lub obwiedniowe,
• rodzaj maszyny,
• materiał obrabianej części,
• oczekiwaną chropowatość powierzchni,
• wielkość naddatku,
• częstotliwość obciągania,
• wymaganą trwałość narzędzia.

Dobrze dobrana ściernica pozwala zwiększyć wydajność procesu, ograniczyć liczbę obciągań, poprawić stabilność geometrii uzębienia oraz uzyskać lepszą jakość powierzchni po szlifowaniu.

Najczęściej zadawane pytania

Jakie rodzaje ściernic do kół zębatych oferujecie?

Oferujemy ściernice profilowe, obwiedniowe ślimakowe, garnkowe, kubkowe oraz ściernice do honowania i ostrzenia narzędzi do uzębień.

Czym różni się ściernica profilowa od obwiedniowej?

Ściernica profilowa jest stosowana do szlifowania kształtowego, zwykle przy większych modułach i szerszych wieńcach. Ściernica obwiedniowa ślimakowa jest przeznaczona do wydajnego szlifowania obwiedniowego, głównie przy mniejszych modułach i większych seriach.

Czy oferujecie ściernice do kół zębatych stożkowych?

Tak. Oferujemy ściernice garnkowe, kubkowe i specjalne ściernice profilowane do szlifowania kół zębatych stożkowych.

Czy dobieracie ściernice do konkretnej maszyny?

Tak. Ściernice dobieramy do typu maszyny, modułu, materiału części, rodzaju procesu oraz wymaganej chropowatości powierzchni.

Czy oferujecie ściernice do honowania kół zębatych?

Tak. W ofercie znajdują się również honowniki i ściernice do honowania kół zębatych walcowych.

Powiązana oferta

• Szlifierki do kół zębatych, gwintów i ślimaków
• Szlfiierki do otworów CNC
• Szlifierki uniwersalne CNC do wałków, otworów i czół
• Maszyny do profilowania, obciągania i wyrównywania ściernic
• Frezarki obwiedniowe CNC do produkcji kół zębatych i wielowypustów
• Maszyny pomiarowe do kół zębatych i wielowypustów
• Frezy ślimakowe do kół zębatych i wielowypustów
• Wiórkowniki do kół zębatych

Jeżeli chcą Państwo dobrać odpowiednią ściernicę do kół zębatych, wielowypustów lub kół stożkowych, najlepiej przesłać podstawowe dane dotyczące modułu, typu uzębienia, rodzaju maszyny, materiału obrabianej części oraz oczekiwanej jakości powierzchni. Na tej podstawie dobierzemy odpowiednie rozwiązanie do konkretnego procesu szlifowania.

Ściernice do kół zębatych mają kluczowe znaczenie dla jakości uzębienia, wydajności procesu oraz trwałości obróbki wykańczającej. Odpowiednio dobrana ściernica pozwala uzyskać wysoką dokładność profilu, stabilną chropowatość powierzchni i przewidywalny przebieg procesu szlifowania.
