Szlifierka do otworów CNC – najkrócej
Szlifierka do otworów CNC to maszyna sterowana numerycznie do precyzyjnego szlifowania powierzchni wewnętrznych detali: otworów cylindrycznych, otworów stopniowanych, tulei, bieżni, gniazd, korbowodów, pierścieni, kół zębatych i elementów hydrauliki. W zależności od konfiguracji może również szlifować czoła, fazy, powierzchnie oporowe, a w wersji uniwersalnej także średnice zewnętrzne.
Taką maszynę wybiera się wtedy, gdy otwór jest powierzchnią funkcjonalną i musi spełniać wymagania dotyczące średnicy, okrągłości, cylindryczności, chropowatości, bicia, współosiowości albo relacji do czoła lub średnicy zewnętrznej.
Maszyny z serii IG obejmują kompaktowe szlifierki do otworów, większe rozwiązania do bardziej wymagających detali oraz konfiguracje uniwersalne do szlifowania otworów, średnic zewnętrznych i czół w jednym zamocowaniu.
Dlaczego Micromatic Grinding?
Tradensa jest przedstawicielem Micromatic Grinding w Polsce. Pomagamy dobrać szlifierkę do otworów CNC do konkretnego detalu, tolerancji, materiału, średnicy otworu, długości szlifowania, sposobu mocowania i planowanego wolumenu produkcji.
Maszyny mogą zostać przygotowane z wymaganym oprzyrządowaniem, dokumentacją CE oraz wsparciem przy uruchomieniu i serwisie w Polsce.
Najważniejsze powody wyboru Micromatic Grinding:
- specjalizacja w przemysłowych szlifierkach CNC do otworów, wałków, czół i aplikacji specjalnych,
- możliwość konfiguracji maszyny pod konkretny detal, proces i automatyzację,
- wsparcie Tradensa w doborze, dostawie, uruchomieniu i serwisie w Polsce.
Film prezentuje możliwości Micromatic Grinding w zakresie precyzyjnego szlifowania otworów, bieżni i pierścieni łożyskowych na szlifierkach CNC. Materiał dobrze pokazuje, że dobór maszyny do szlifowania wewnętrznego nie ogranicza się wyłącznie do średnicy otworu — ważne są również geometria detalu, profil bieżni, sposób bazowania, jakość powierzchni, powtarzalność procesu oraz możliwość automatyzacji.
To dobry przykład zaawansowanych aplikacji Micromatic Grinding dla detali, w których otwór, bieżnia lub powierzchnia pierścieniowa są powierzchniami funkcjonalnymi. Takie procesy wymagają stabilnej konstrukcji maszyny, właściwego wrzeciona, ściernicy, obciągania, chłodzenia, pomiaru i odpowiednio dobranego mocowani
Kiedy wybrać szlifierkę do otworów CNC?
Szlifierkę do otworów CNC warto wybrać wtedy, gdy otwór jest powierzchnią krytyczną dla pracy całego detalu. W praktyce oznacza to sytuacje, w których liczy się nie tylko średnica, ale też okrągłość, cylindryczność, współosiowość, jakość powierzchni, powtarzalność i stabilność procesu.
| Sytuacja produkcyjna | Dlaczego szlifierka do otworów CNC ma sens? |
| Otwór pracuje ze sworzniem, wałkiem, tuleją lub łożyskiem | jakość powierzchni wpływa na tarcie, pasowanie, trwałość i kulturę pracy zespołu |
| Wymagana jest wysoka okrągłość i cylindryczność | CNC pomaga kontrolować geometrię otworu, a nie tylko sam wymiar średnicy |
| Detal ma otwór stopniowany, nieprzelotowy, bieżnię albo gniazdo | można dobrać wrzeciono, ściernicę, obciąganie i cykl pod konkretną geometrię |
| Produkcja wymaga powtarzalności | program CNC, kompensacja, obciąganie i pomiar pomagają utrzymać stabilny wynik w serii |
| Otwór i czoło tworzą powierzchnie bazowe | warto rozważyć maszynę umożliwiającą szlifowanie otworu, czoła, fazy lub powierzchni oporowej |
| Wcześniejsze operacje nie zapewniają finalnej jakości | szlifowanie wewnętrzne pozwala wykończyć otwór po wierceniu, rozwiercaniu, wytaczaniu lub obróbce cieplnej |
Co zyskujesz, dobierając szlifierkę do otworów z Tradensa?
Nie zaczynamy od pytania „który model?”, tylko od analizy detalu, procesu i wymagań jakościowych. Dzięki temu dobór szlifierki do otworów CNC obejmuje nie tylko zakres średnic, ale też długość szlifowania, mocowanie, wrzeciono, ściernicę, chłodzenie, pomiar i automatyzację.
| Obszar doboru | Co to oznacza w praktyce? |
| Dobór maszyny do detalu | analizujemy średnicę i długość otworu, masę części, materiał, twardość, tolerancje i chropowatość |
| Konfiguracja procesu | dobieramy wrzeciono ID, ściernicę, obciąganie, chłodzenie, mocowanie i sposób bazowania |
| Możliwość obróbki kilku powierzchni | przy odpowiedniej konfiguracji można szlifować otwór, czoło, fazę, powierzchnię oporową albo średnicę zewnętrzną |
| Automatyzacja i pomiar | przy produkcji seryjnej można przewidzieć pomiar, kompensację, załadunek robotem lub gantry |
| Wsparcie w Polsce | Tradensa wspiera dobór, dostawę, dokumentację CE, uruchomienie i serwis maszyn Micromatic Grinding |
Co daje szlifowanie otworów CNC?
Szlifowanie otworów CNC pozwala uzyskać jakość, której często nie da się stabilnie utrzymać przy wcześniejszych operacjach obróbki. Największą przewagą jest kontrola geometrii wewnętrznej powierzchni oraz powtarzalne wykańczanie detali w przewidywalnym cyklu.
| Efekt procesu | Znaczenie dla detalu |
| Kontrola średnicy | umożliwia uzyskanie finalnego wymiaru otworu po wcześniejszej obróbce |
| Okrągłość i cylindryczność | ogranicza problemy z owalnością, stożkowatością i nierówną geometrią otworu |
| Jakość powierzchni | poprawia warunki pracy z wałkiem, tuleją, sworzniem, łożyskiem lub uszczelnieniem |
| Powtarzalność CNC | pomaga utrzymać stabilny wynik w produkcji seryjnej |
| Kontrola relacji do innych powierzchni | ma znaczenie przy otworach powiązanych z czołem, średnicą zewnętrzną lub powierzchnią bazową |
Szlifierka do otworów CNC a szlifierka uniwersalna – kiedy które rozwiązanie wybrać?
Nie każdy detal wymaga takiej samej maszyny. Czasem najlepszym wyborem jest dedykowana szlifierka do otworów CNC, a czasem konfiguracja uniwersalna, która pozwala obrabiać otwór, średnicę zewnętrzną i czoło w jednym zamocowaniu.
| Sytuacja | Najlepszy kierunek |
| Głównym procesem jest szlifowanie otworów ID | dedykowana szlifierka do otworów CNC |

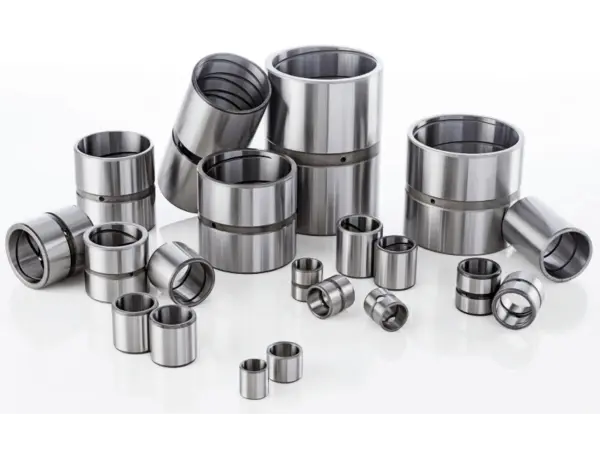

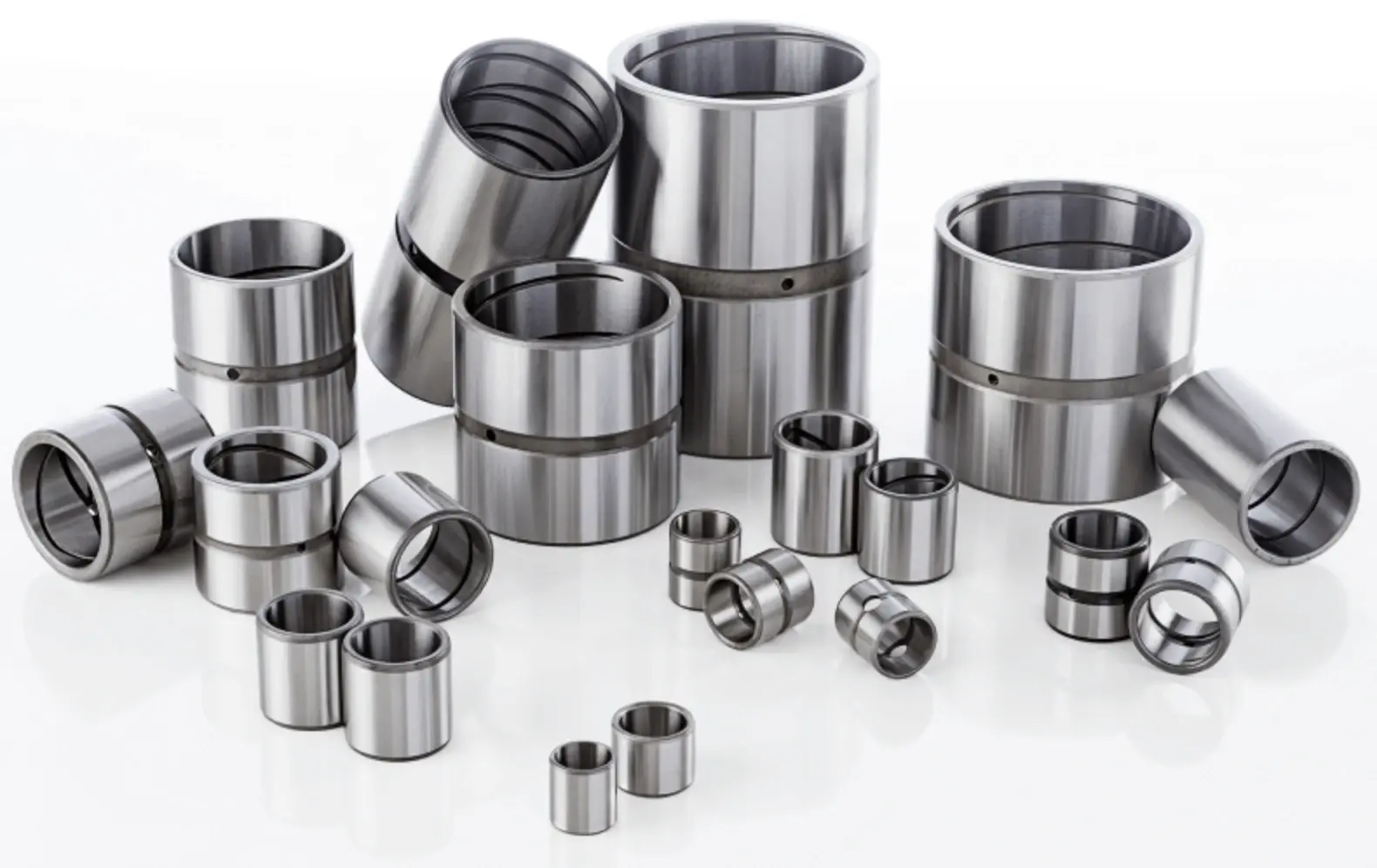

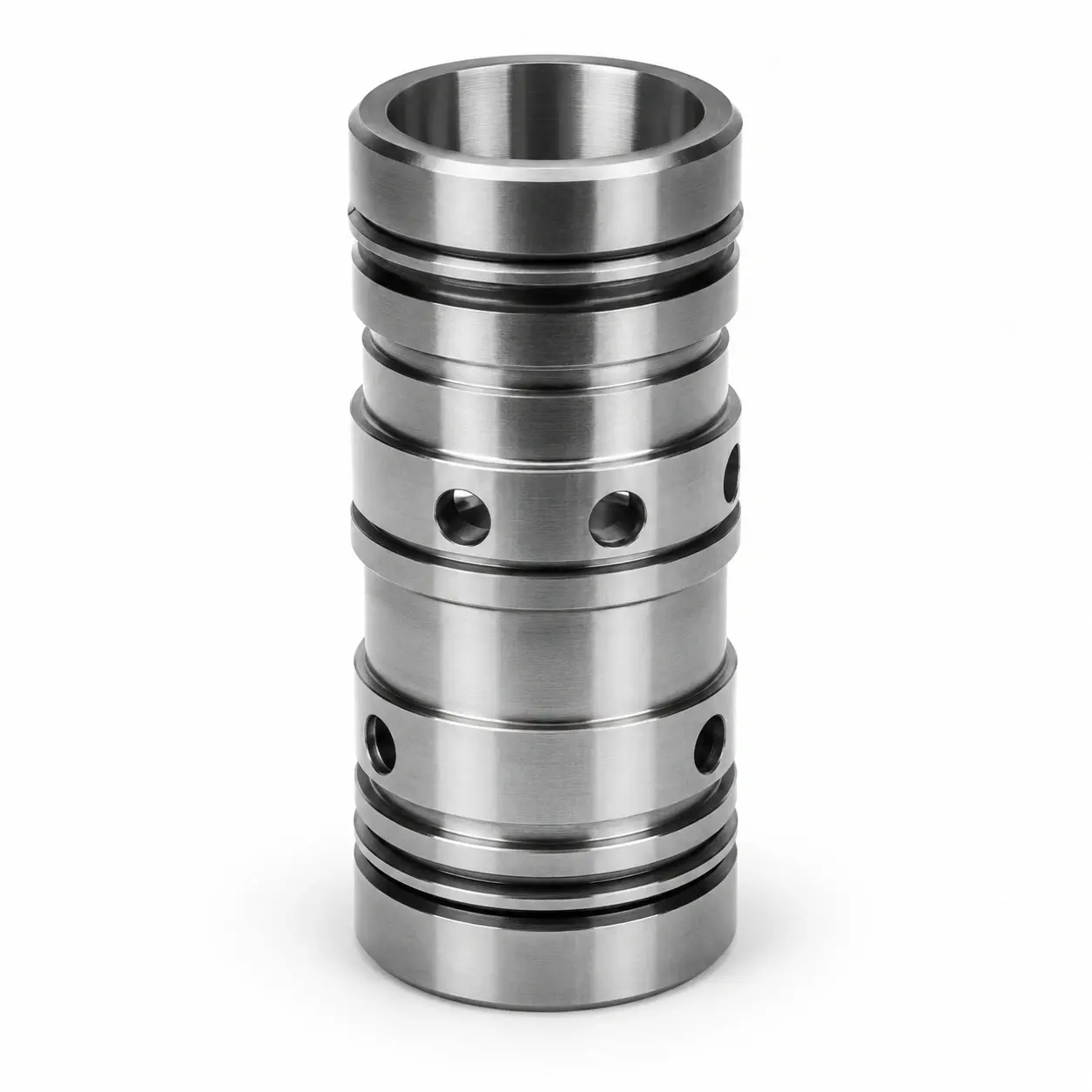

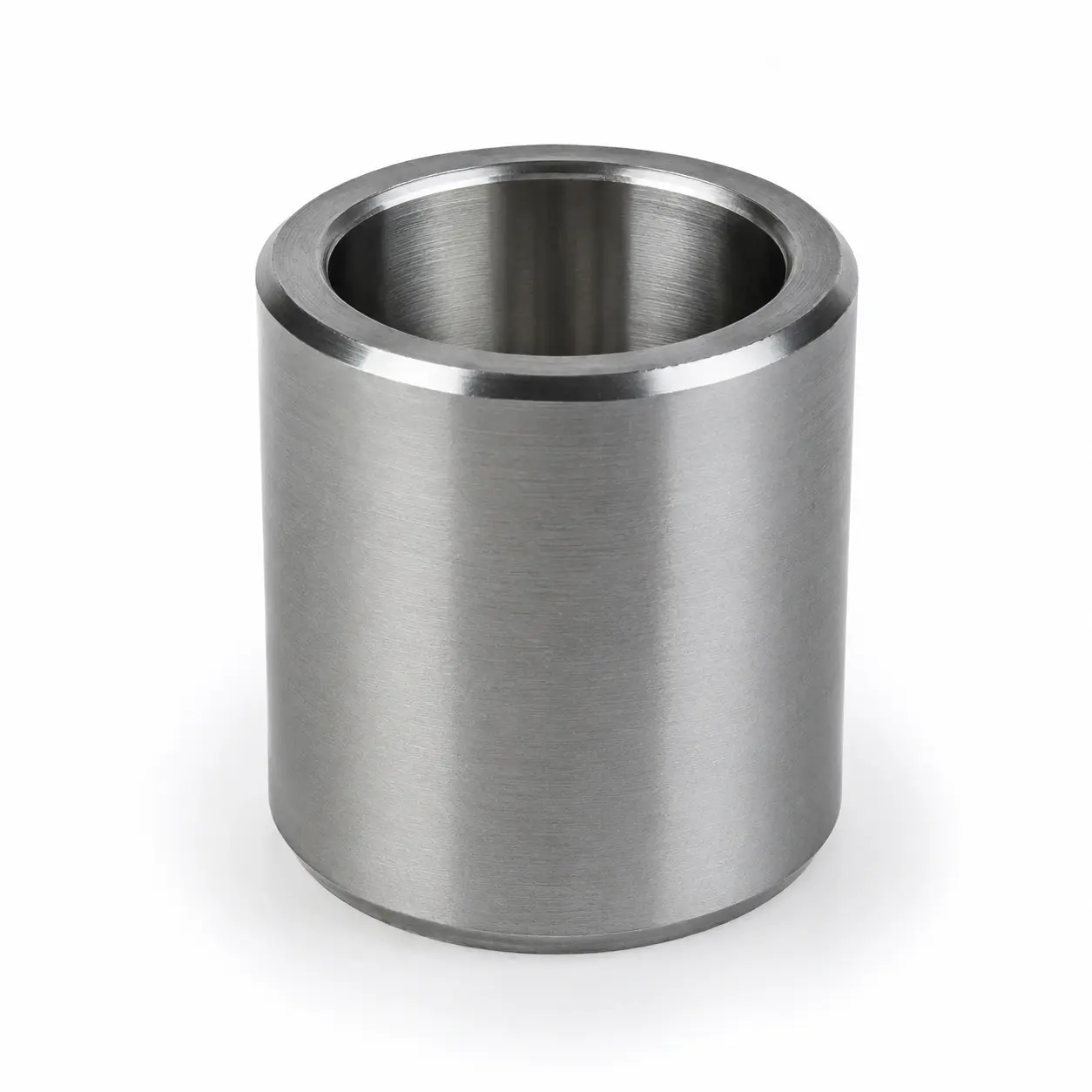

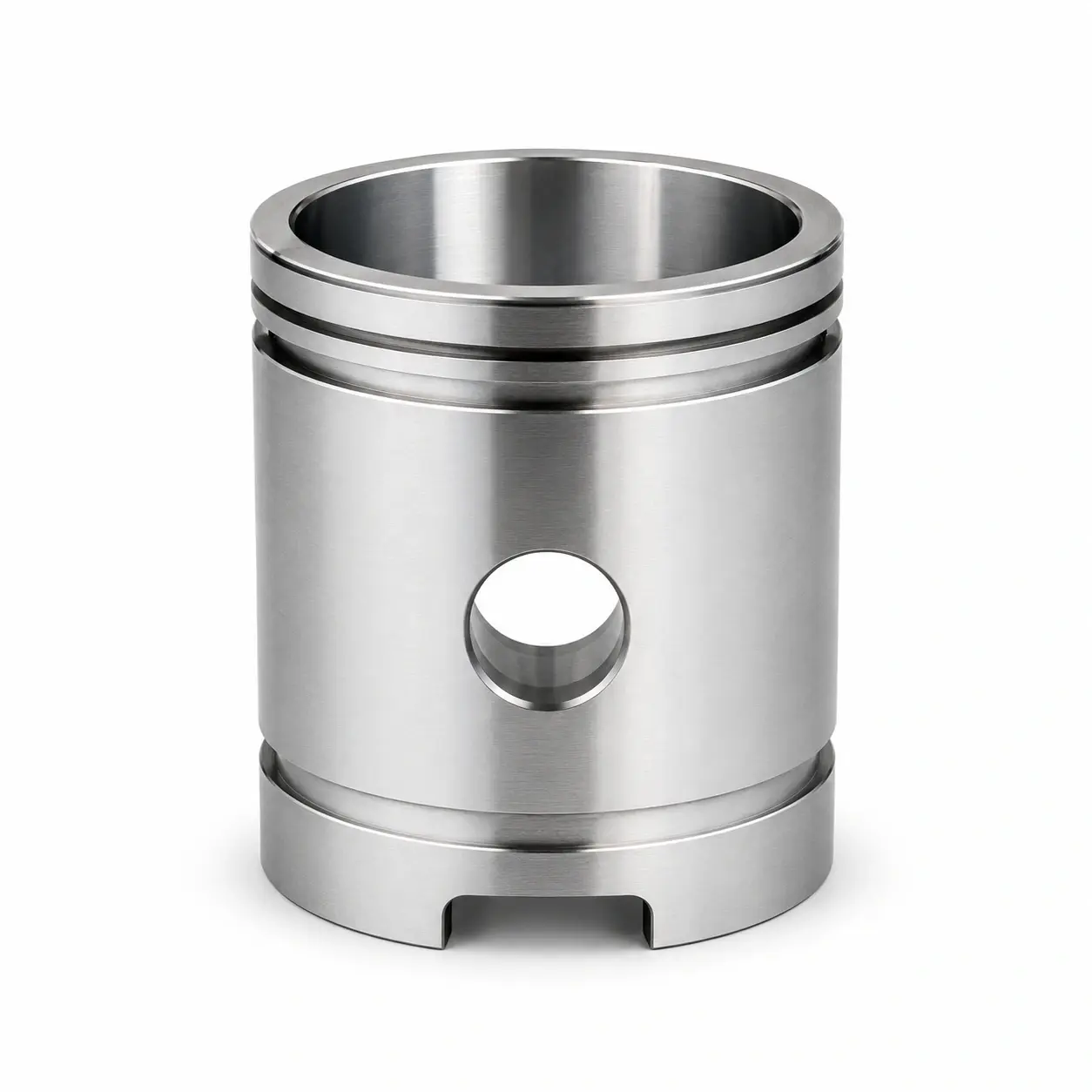

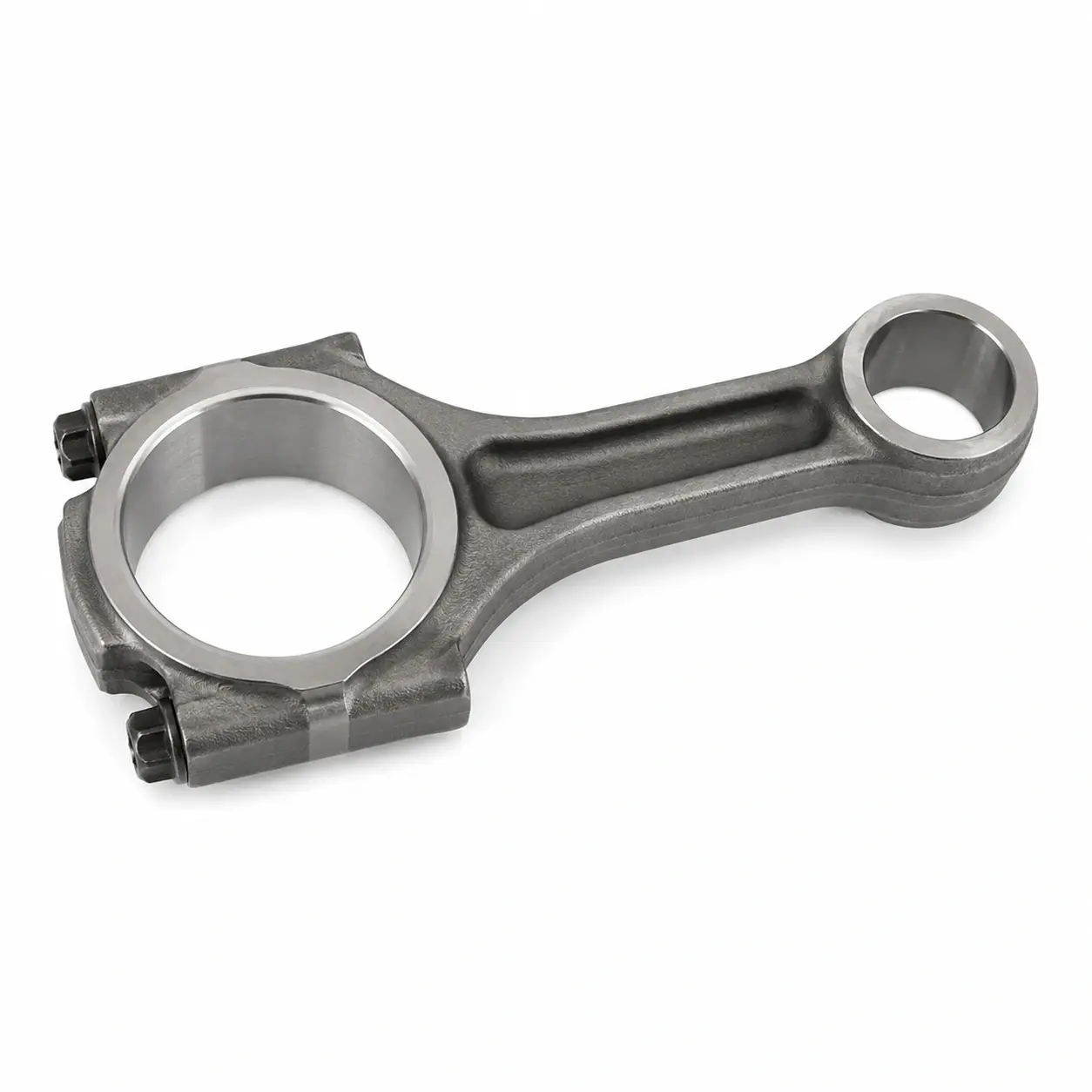

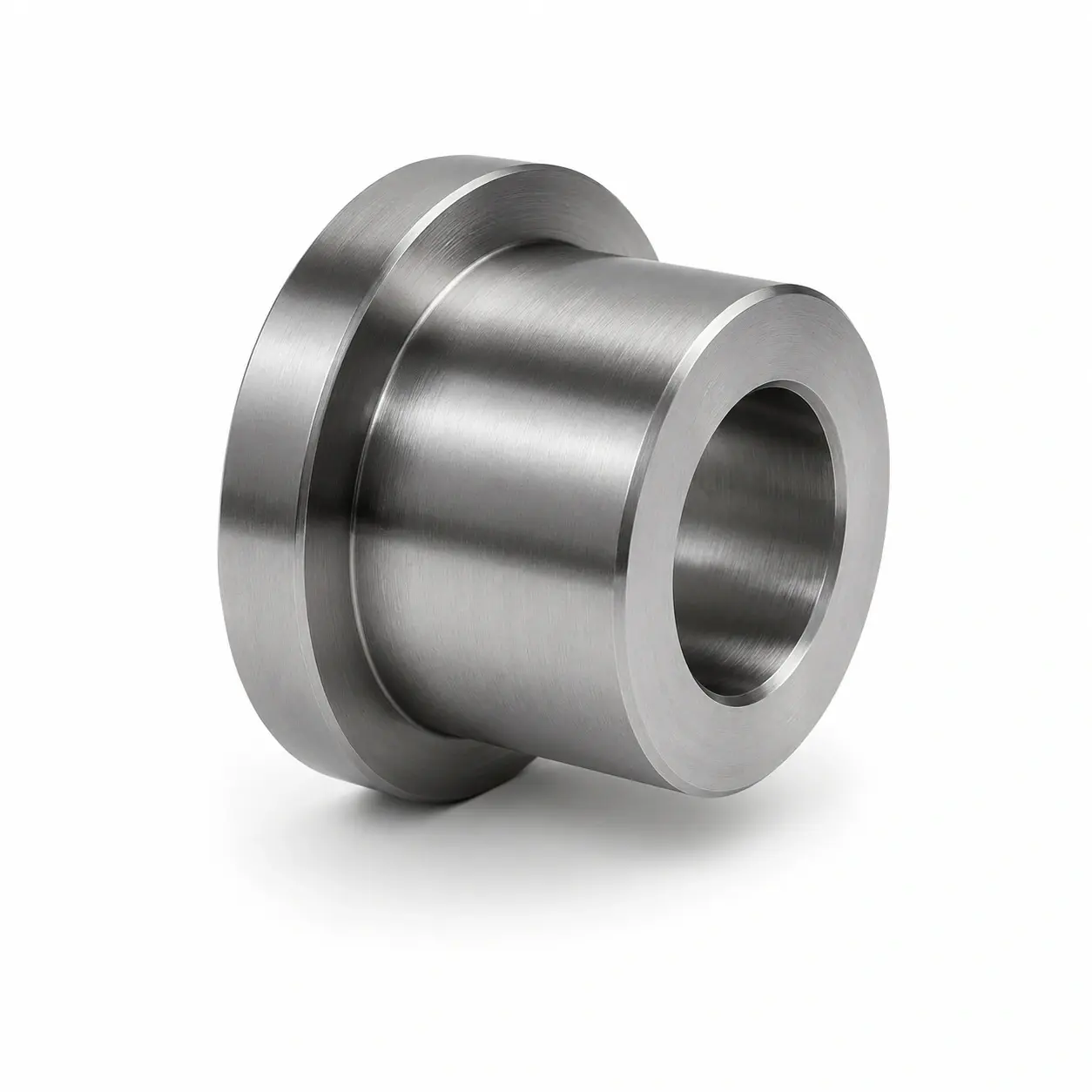

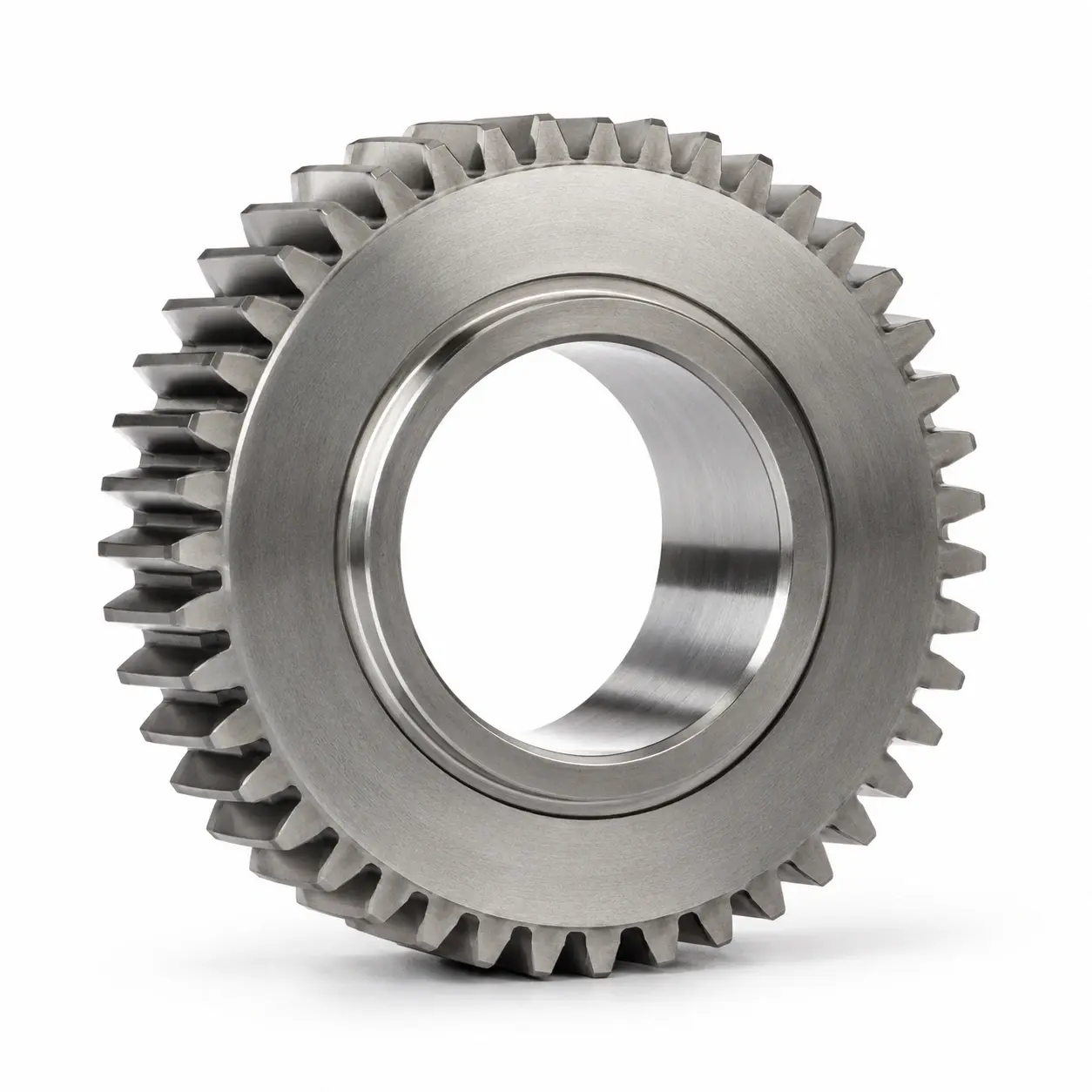

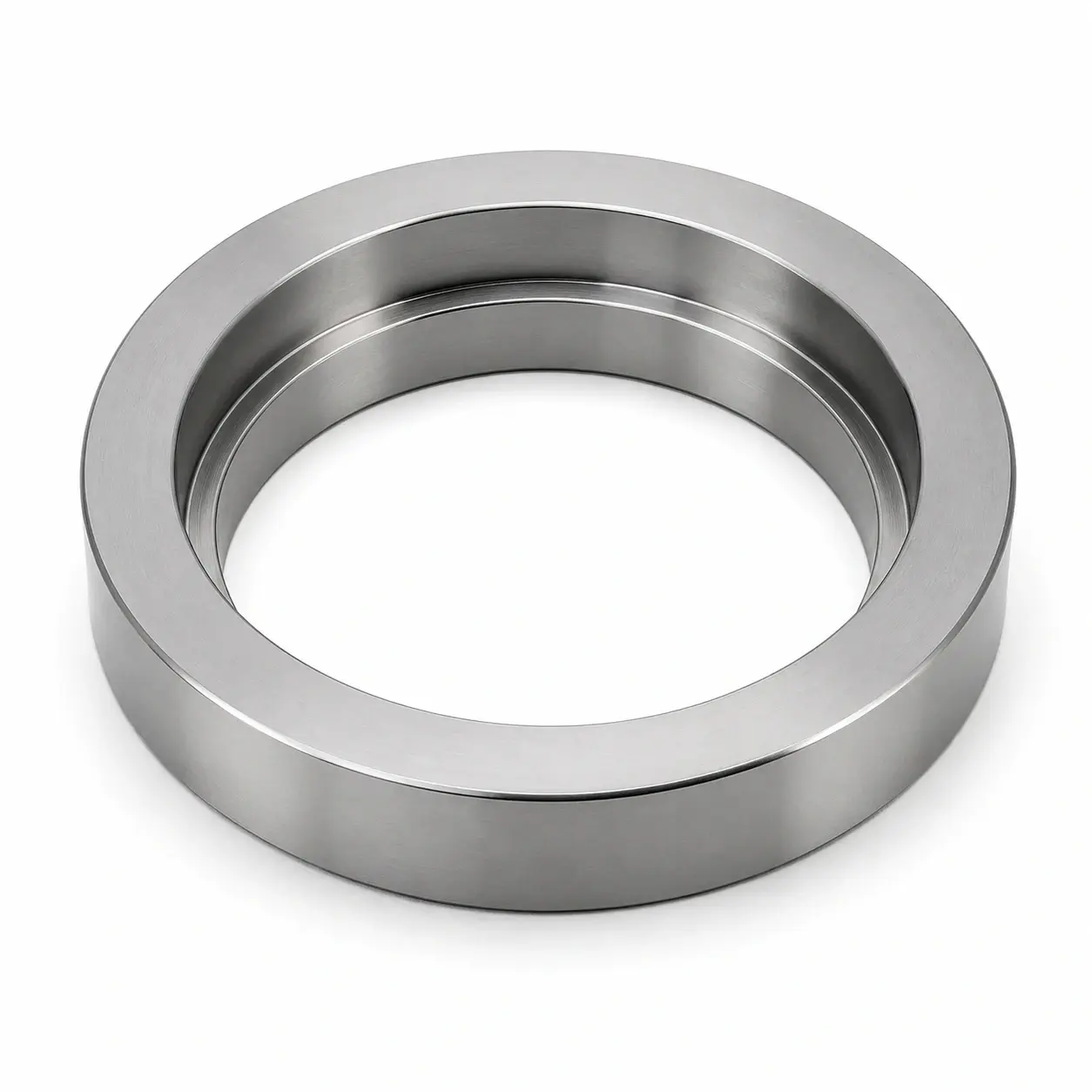

| Detal to tuleja, gniazdo, korbowód, pierścień, bieżnia lub koło zębate | szlifierka do otworów dobrana do średnicy, długości i mocowania |
| Detal wymaga otworu oraz czoła w jednej relacji geometrycznej | szlifierka ID z możliwością szlifowania czoła |
| Detal wymaga ID, OD i czoła w jednym zamocowaniu | szlifierka uniwersalna ID/OD/czoło |
| Proces dotyczy wyłącznie otworu, bez potrzeby OD | prostsza, dedykowana konfiguracja ID może być lepsza ekonomicznie |
| Produkcja ma wiele zmiennych detali | warto rozważyć bardziej elastyczną konfigurację maszyny |
Jak dobrać szlifierkę do otworów CNC do konkretnego detalu?
Dobór szlifierki do otworów CNC powinien zaczynać się od detalu, a nie od tabeli z parametrami. Ten sam zakres średnic może działać dobrze dla jednej aplikacji i być niewystarczający dla innej, jeżeli detal jest trudny w mocowaniu, ma długi otwór, wymaga wysokiej cylindryczności albo ma wąskie tolerancje.
| Co przeanalizować? | Dlaczego to ważne? |
| Średnica i długość otworu | decydują o zakresie maszyny, wrzecionie, trzpieniu ściernicy i stabilności procesu |
| Kształt otworu | otwór przelotowy, nieprzelotowy, stopniowany, z fazą lub bieżnią wymaga innej strategii cyklu |
| Tolerancje i chropowatość | wpływają na dobór wrzeciona, ściernicy, obciągania, chłodzenia i pomiaru |
| Materiał, twardość i naddatek | decydują o obciążeniu procesu, ryzyku przypaleń i sposobie usuwania naddatku |
| Mocowanie i bazowanie | w szlifowaniu otworów stabilność uchwytu często decyduje o końcowej geometrii |
| Czoła, fazy i powierzchnie oporowe | trzeba ustalić, czy maszyna ma obrabiać tylko ID, czy także czoła lub OD |
| Wolumen i automatyzacja | przy produkcji seryjnej warto przewidzieć pomiar, kompensację, robot lub gantry |

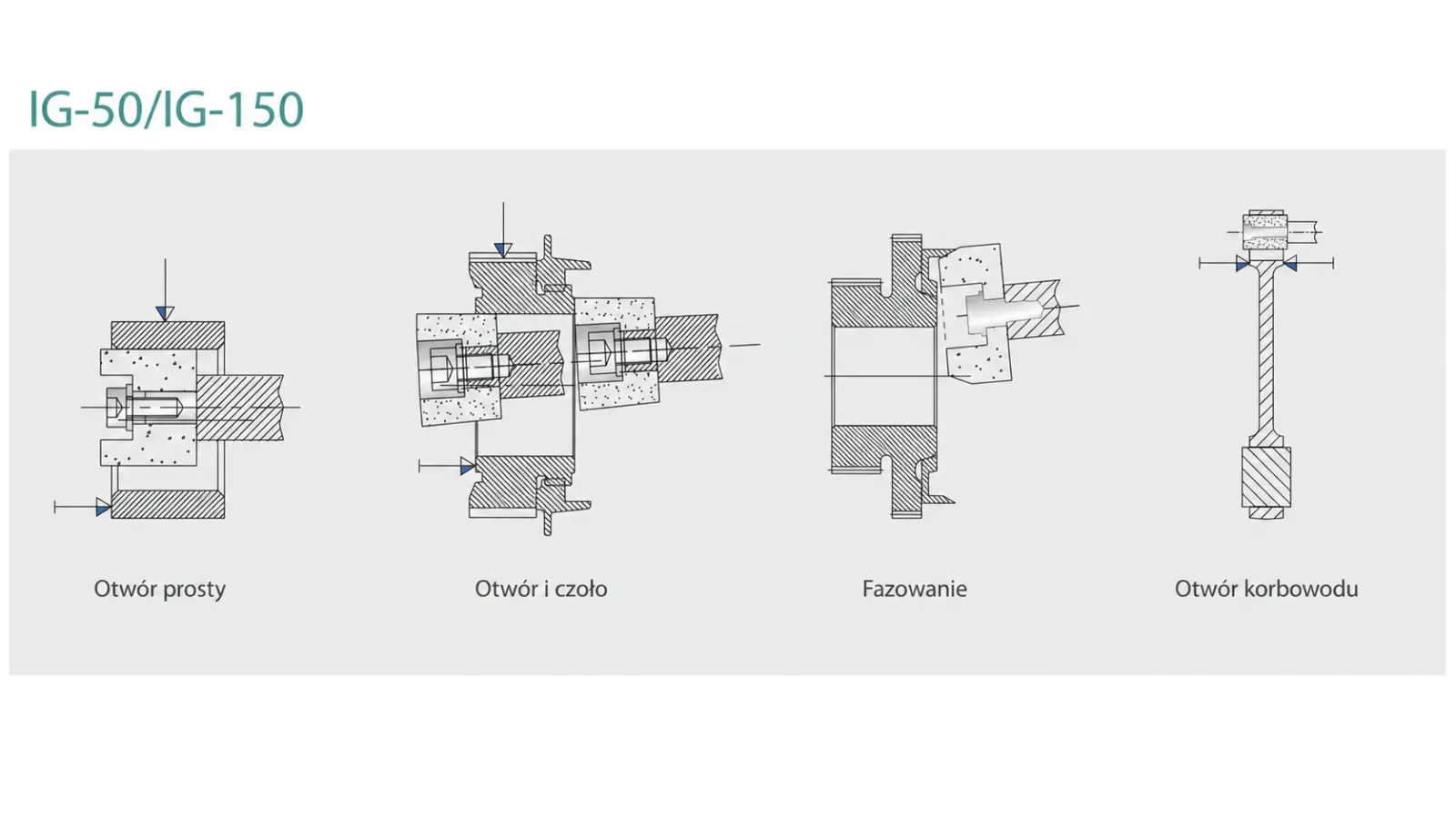

Schemat pokazuje przykładowe zastosowania szlifierek do otworów CNC IG-50 i IG-150: szlifowanie otworu prostego, otworu z czołem, fazowania oraz otworu korbowodu. To typowe aplikacje dla detali wymagających dokładnej średnicy wewnętrznej, dobrej okrągłości, cylindryczności i powtarzalnej jakości powierzchni.

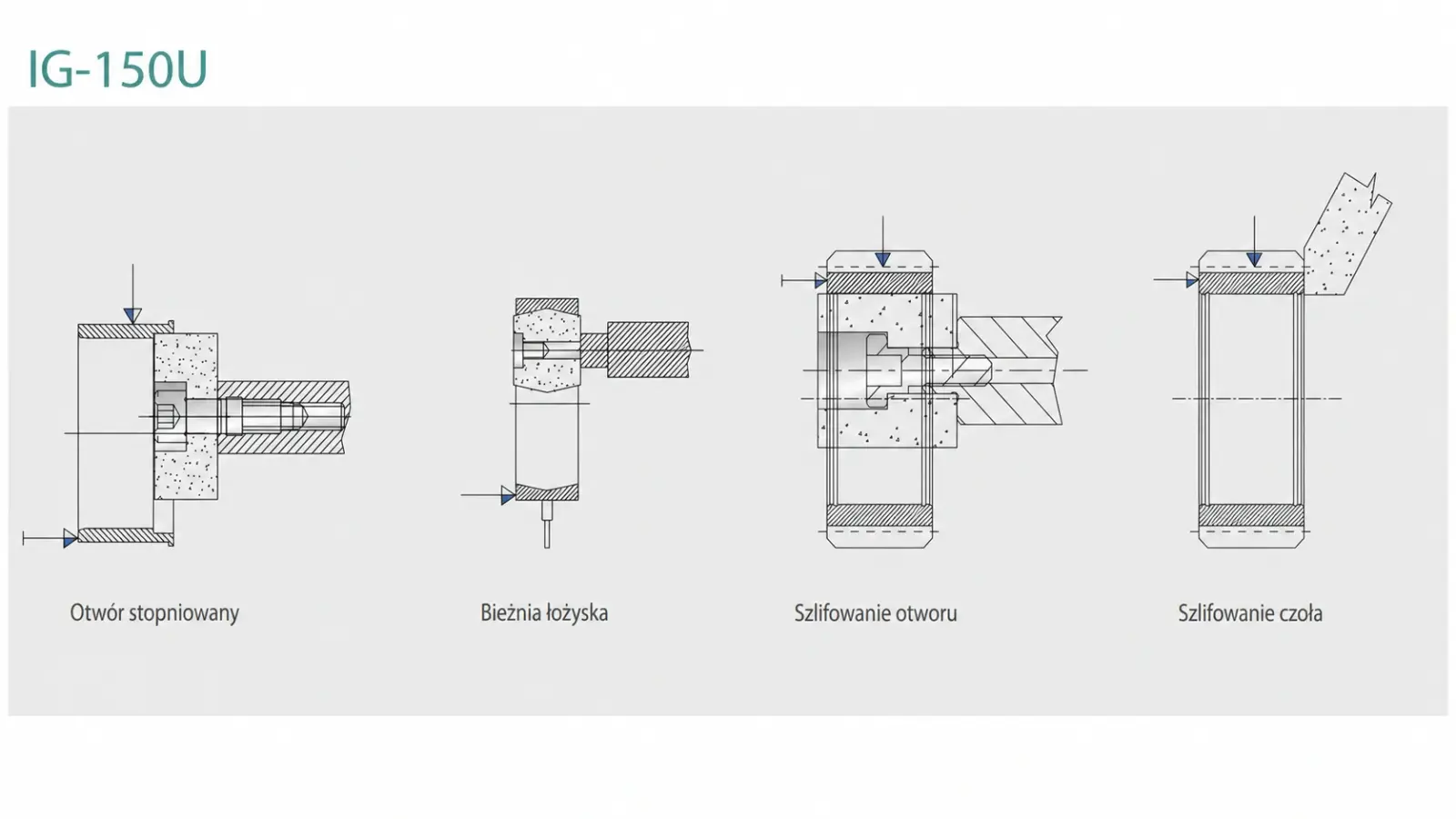

Schemat pokazuje przykładowe operacje możliwe na uniwersalnej szlifierce CNC IG-150U: szlifowanie otworu stopniowanego, bieżni łożyska, otworu oraz powierzchni czołowej. To konfiguracja dla detali, w których ważna jest relacja geometryczna między otworem, bieżnią, czołem i powierzchniami bazowymi.
Rodzaje szlifierek do otworów CNC w ofercie
| Typ maszyny | Przykładowy model | Kiedy wybrać? | Typowe detale |
| Kompaktowa szlifierka do otworów CNC | IG-50 | gdy obrabiasz małe i średnie otwory oraz krótsze detale | korbowody, tuleje, gniazda, małe pierścienie, komponenty silnikowe |
| Większa szlifierka do otworów CNC | IG-150 | gdy potrzebujesz większej średnicy, dłuższego szlifowania i stabilniejszej platformy | większe tuleje, pierścienie, korpusy, gniazda, elementy hydrauliki |
| Uniwersalna szlifierka ID/OD/czoło | IG-150U | gdy detal wymaga szlifowania otworu, średnicy zewnętrznej i czoła w jednym zamocowaniu | tuleje precyzyjne, pierścienie, detale bazowane po kilku powierzchniach |

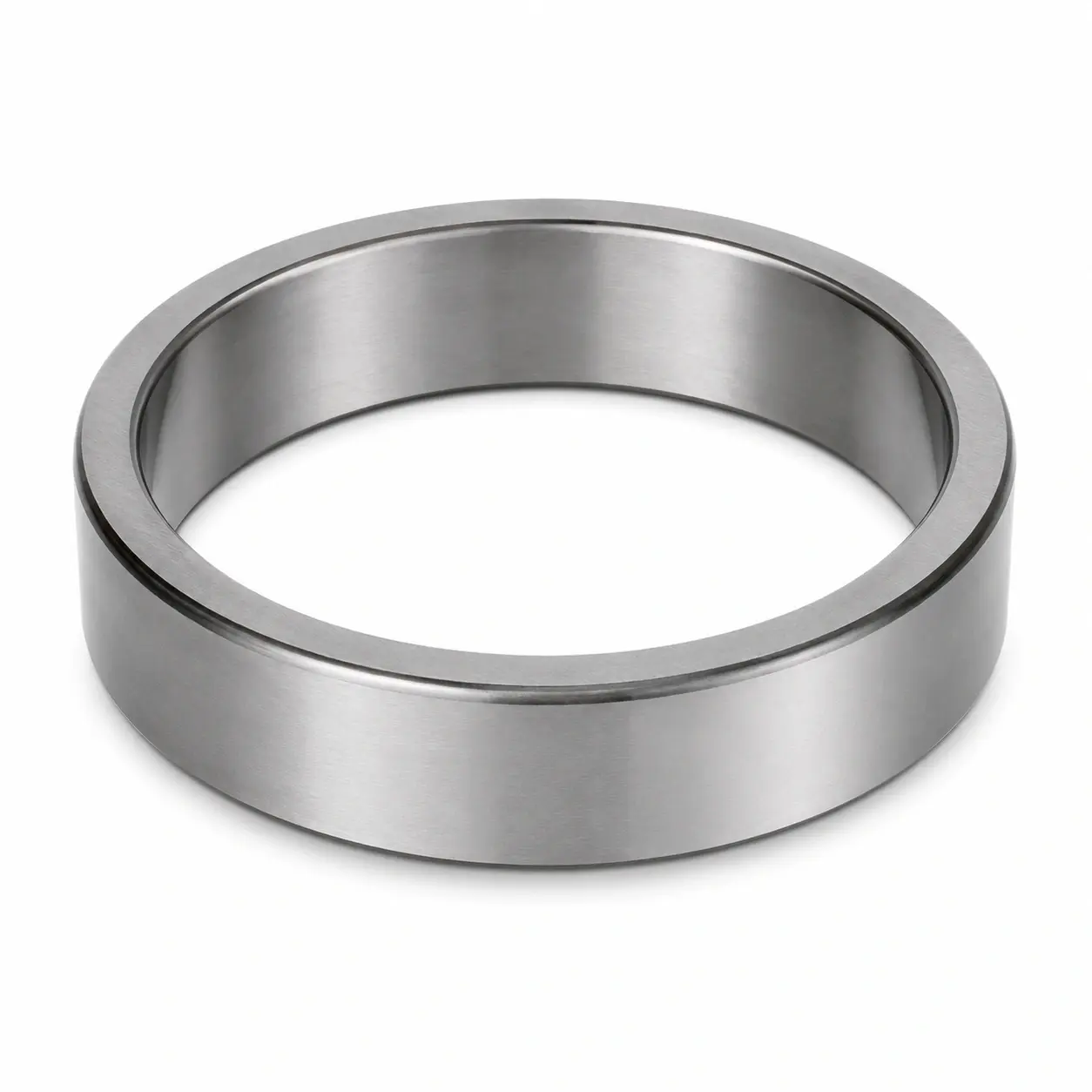

| Szlifierka do bieżni i aplikacji łożyskowych | ORBIT 65 | gdy kluczowa jest geometria bieżni, powtarzalność kształtu i jakość powierzchni | bieżnie, pierścienie, elementy łożyskowe |
Przykładowe modele szlifierek do otworów CNC
Szlifierki do otworów CNC Micromatic Grinding można dobrać do różnych zakresów detali: od kompaktowych części z krótkim otworem, przez większe tuleje i korpusy, po detale wymagające obróbki otworu, średnicy zewnętrznej i czoła w jednym zamocowaniu. Poniżej znajdują się przykładowe modele, które mogą stanowić punkt wyjścia do doboru maszyny pod konkretny proces.
Porównanie zastosowań IG-50, IG-150, IG-150U i ORBIT 65 znajdziesz w osobnym poradniku modelowym: jak dobrać szlifierkę do otworów CNC

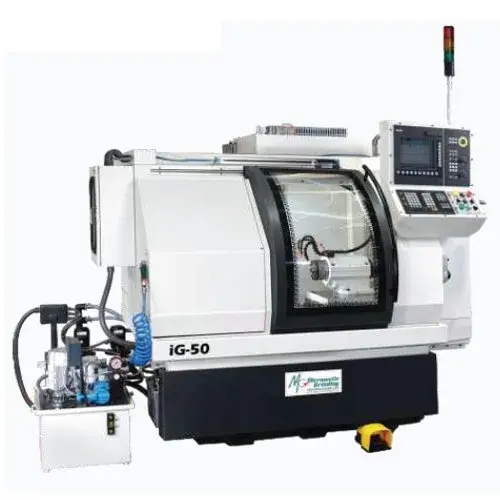

IG-50 – kompaktowa szlifierka do otworów CNC
IG-50 to kompaktowa szlifierka do otworów CNC przeznaczona do precyzyjnego szlifowania małych i średnich detali. Sprawdza się przy obróbce otworów w tulejach, korbowodach, gniazdach, pierścieniach, komponentach silnikowych oraz częściach wymagających dobrej okrągłości, cylindryczności i jakości powierzchni.
Model IG-50 ma sens wtedy, gdy najważniejsza jest precyzyjna obróbka otworu w stosunkowo krótkim detalu, stabilny proces CNC, możliwość zastosowania wrzecion ID oraz opcjonalne doposażenie maszyny pod pomiar, obciąganie i automatyzację.
Najlepszy wybór, gdy:
- obrabiasz małe i średnie detale z wymagającym otworem,
- średnica szlifowania otworu nie przekracza 70 mm,
- długość szlifowania mieści się w zakresie do 70 mm,
- potrzebujesz kompaktowej maszyny do szlifowania wewnętrznego,
- ważna jest powtarzalność wymiaru, okrągłość i jakość powierzchni,
- chcesz dobrać maszynę pod tuleje, korbowody, gniazda, pierścienie lub komponenty silnikowe.

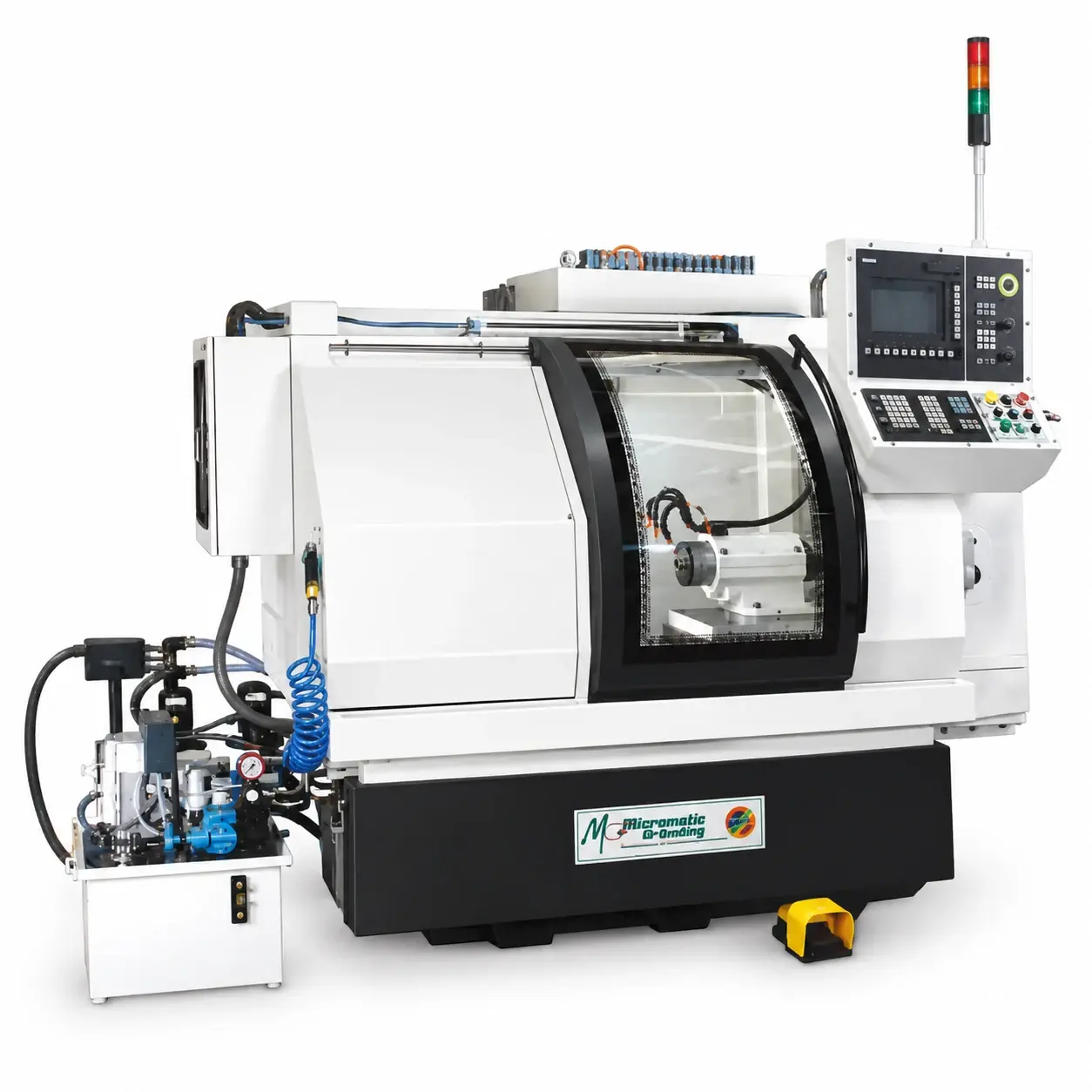

Kompaktowa szlifierka do otworów CNC Micromatic Grinding IG-50 do precyzyjnego szlifowania małych i średnich detali, takich jak tuleje, gniazda, korbowody, pierścienie i komponenty silnikowe.
Film prezentuje szlifierkę do otworów CNC Micromatic Grinding IG-50 podczas precyzyjnego szlifowania powierzchni wewnętrznej w detalu typu wał korbowy do pojazdu jednośladowego. To przykład aplikacji, w której liczy się dokładność średnicy wewnętrznej, okrągłość, cylindryczność, jakość powierzchni oraz powtarzalność obróbki w kontrolowanym procesie CNC.
IG-50 sprawdza się przy mniejszych i średnich detalach wymagających precyzyjnego szlifowania otworów, gniazd i powierzchni wewnętrznych. W tego typu procesach ważne są stabilne mocowanie detalu, odpowiedni dobór wrzeciona ID, ściernicy, chłodzenia oraz strategii obciągania, ponieważ nawet niewielkie odchyłki mogą wpływać na pasowanie i pracę gotowego elementu.
IG-150 – szlifierka do otworów CNC do większych detali
IG-150 to większa szlifierka do otworów CNC przeznaczona do detali wymagających większego zakresu średnicy, większej długości szlifowania i stabilniejszej platformy roboczej. Model ten sprawdza się przy tulejach, pierścieniach, gniazdach, korpusach, elementach hydrauliki, częściach maszyn oraz komponentach, w których otwór jest powierzchnią funkcjonalną.
W porównaniu z IG-50 model IG-150 daje większy zakres obróbki, mocniejsze wrzeciono ID oraz większą masę dopuszczalną detalu z uchwytem. To dobry kierunek wtedy, gdy detal jest większy, trudniejszy w mocowaniu albo wymaga dłuższego szlifowania wewnętrznego.
Najlepszy wybór, gdy:
- obrabiasz większe tuleje, pierścienie, gniazda, korpusy lub elementy hydrauliki,
- potrzebujesz średnicy szlifowania otworu do 150 mm lub więcej w konfiguracji opcjonalnej,
- długość szlifowania może dochodzić do 200 mm,
- detal z uchwytem jest cięższy niż w typowych aplikacjach kompaktowych,
- wymagana jest stabilniejsza platforma do szlifowania ID,
- chcesz dobrać maszynę pod produkcję seryjną lub powtarzalne detale przemysłowe.

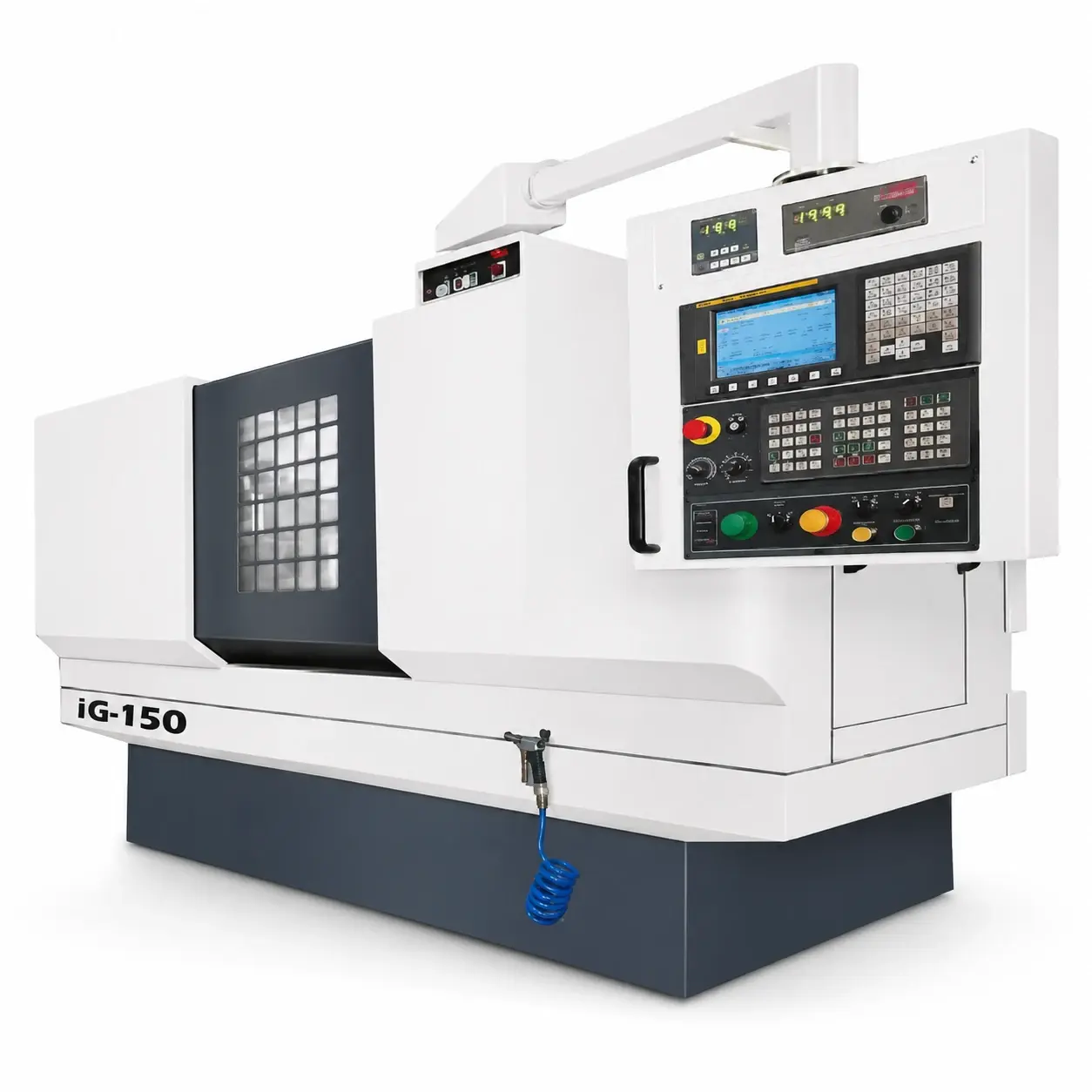

Szlifierka do otworów CNC Micromatic Grinding IG-150 do precyzyjnego szlifowania większych otworów w tulejach, pierścieniach, gniazdach, korpusach, elementach hydrauliki i częściach maszyn.
IG-150U – uniwersalna szlifierka do otworów, średnic zewnętrznych i czół
IG-150U to uniwersalna szlifierka CNC do szlifowania otworów, średnic zewnętrznych i powierzchni czołowych w jednym zamocowaniu. Ten model warto rozważyć wtedy, gdy detal wymaga kontroli relacji między otworem, średnicą zewnętrzną, czołem, barkiem lub powierzchnią oporową.
IG-150U sprawdza się przy tulejach precyzyjnych, pierścieniach, elementach bazowanych po kilku powierzchniach, detalach montażowych oraz częściach, w których ważna jest współosiowość ID/OD, prostopadłość czoła i ograniczenie liczby przełożeń między maszynami.
Najlepszy wybór, gdy:
- detal wymaga szlifowania otworu i średnicy zewnętrznej,
- potrzebujesz obróbki czoła, barku, fazy lub powierzchni oporowej,
- ważna jest relacja geometryczna między ID, OD i czołem,
- chcesz ograniczyć liczbę zamocowań detalu,
- obrabiasz tuleje, pierścienie lub części wymagające kilku operacji w jednym procesie,
- produkcja wymaga elastyczności i częstych zmian detalu.

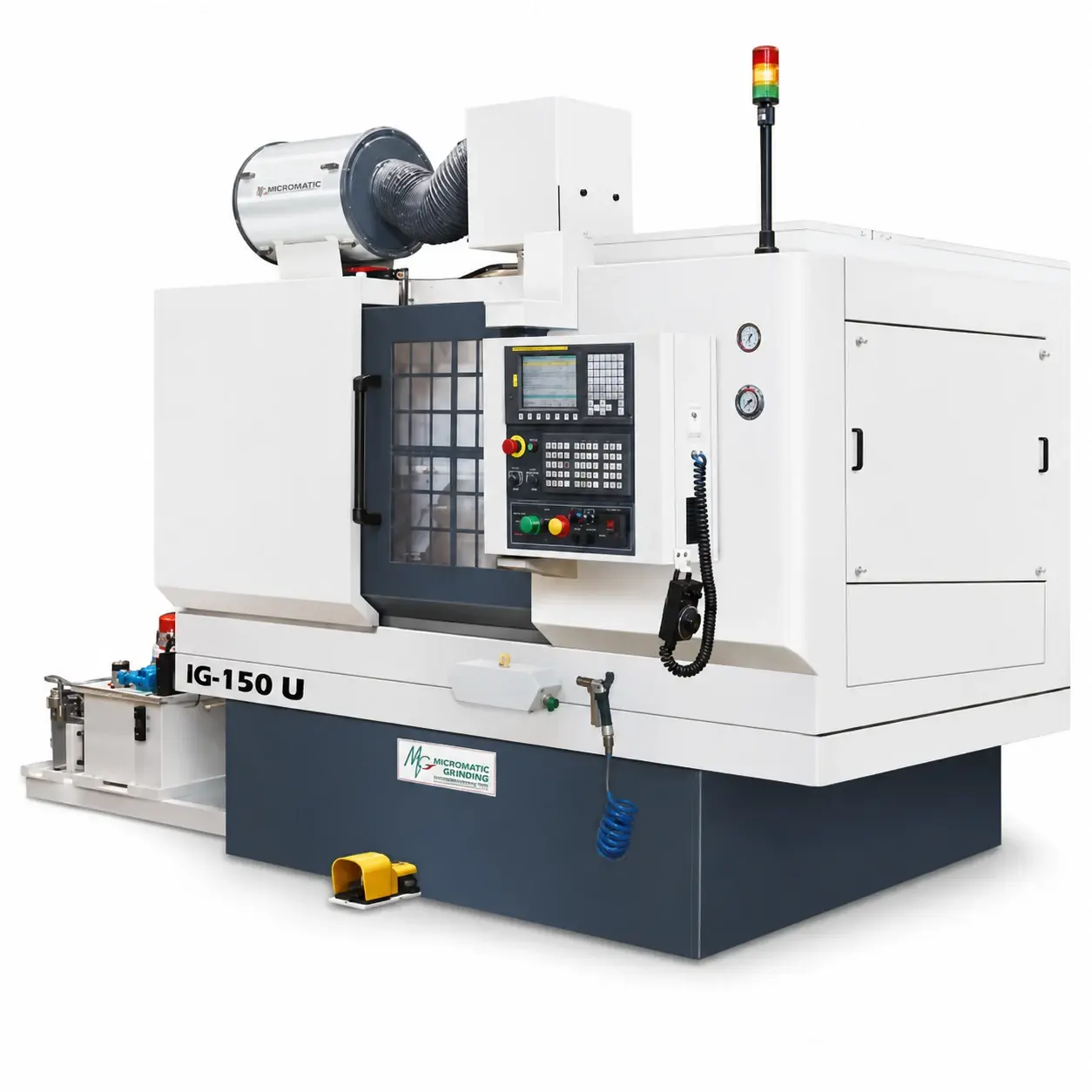

Uniwersalna szlifierka CNC Micromatic Grinding IG-150U do szlifowania otworów, średnic zewnętrznych i powierzchni czołowych w jednym zamocowaniu. Maszyna sprawdza się przy tulejach, pierścieniach i detalach wymagających kontroli relacji ID/OD/czoło.
Film prezentuje uniwersalną szlifierkę CNC Micromatic Grinding IG-150U w zautomatyzowanym procesie szlifowania otworów, czół i faz. Na materiale pokazano automatyczne podawanie detali z wykorzystaniem robota oraz obróbkę kilku powierzchni w jednym procesie, co ma duże znaczenie przy produkcji seryjnej i detalach wymagających stabilnej relacji geometrycznej między otworem, czołem i powierzchniami bazowymi.
IG-150U sprawdza się tam, gdzie sama obróbka otworu nie wystarcza. Jeżeli detal wymaga szlifowania ID, czoła, fazy albo powierzchni oporowej w jednej konfiguracji, maszyna pomaga ograniczyć liczbę przełożeń i lepiej kontrolować powtarzalność wymiaru, prostopadłość czoła, jakość powierzchni oraz stabilność procesu.
ORBIT 65 – szlifierka CNC do bieżni i aplikacji łożyskowych
ORBIT 65 to specjalistyczna szlifierka CNC przeznaczona do precyzyjnego szlifowania bieżni, pierścieni oraz elementów łożyskowych. Maszyna sprawdza się tam, gdzie kluczowe znaczenie mają powtarzalność kształtu, jakość powierzchni, stabilna geometria bieżni oraz kontrola relacji między powierzchniami roboczymi detalu.
W odróżnieniu od standardowych szlifierek do otworów CNC, ORBIT 65 jest dobrym wyborem przy aplikacjach, w których sam otwór nie jest jedyną powierzchnią krytyczną. Liczy się również profil bieżni, geometria pierścienia, sposób bazowania oraz powtarzalność procesu w produkcji seryjnej.
Najlepszy wybór, gdy:
- szlifujesz bieżnie, pierścienie lub elementy łożyskowe,
- ważna jest powtarzalna geometria profilu,
- detal wymaga kontroli kształtu i jakości powierzchni,
- proces dotyczy produkcji seryjnej elementów precyzyjnych,
- standardowa szlifierka do otworów CNC nie daje wystarczającej specjalizacji procesu,
- potrzebujesz maszyny dobranej pod konkretną aplikację łożyskową lub pierścieniową.
Jak dobrać model? IG-50, IG-150, IG-150U czy ORBIT 65
| Model | Wybierz, gdy… |
| IG-50 | obrabiasz mniejsze detale, krótsze otwory i potrzebujesz kompaktowej szlifierki do precyzyjnego szlifowania wewnętrznego |
| IG-150 | potrzebujesz większego zakresu średnicy otworu, większej długości szlifowania, mocniejszego wrzeciona i stabilniejszej platformy dla cięższych detali |
| IG-150U | detal wymaga nie tylko szlifowania otworu, ale również obróbki średnicy zewnętrznej lub powierzchni czołowej w jednym zamocowaniu |
| ORBIT 65 | proces dotyczy bieżni, pierścieni lub elementów łożyskowych, gdzie kluczowa jest geometria profilu i powtarzalność kształtu |
Najprostsza zasada: małe i średnie detale ID → IG-50, większe otwory i cięższe detale → IG-150, otwór + średnica zewnętrzna + czoło → IG-150U, bieżnie i aplikacje łożyskowe → ORBIT 65.
Więcej informacji znajdziesz w poradniku o doborze szlifierek do otworów CNC od Micromatic Grinding - IG-50, IG-150, IG-150U czy ORBIT 65 – jak dobrać szlifierkę do otworów CNC od Micromatic Grinding?
.
