Tradensa jest przedstawicielem Micromatic Grinding w Polsce. Pomagamy dobrać szlifierkę do otworów CNC do konkretnego detalu, tolerancji i wolumenu produkcji – od tulei, bieżni i gniazd po korbowody, pierścienie oraz części wymagające precyzyjnego szlifowania wewnętrznego i czół.
Każda dostarczana maszyna może zostać przygotowana z wymaganym oprzyrządowaniem, dokumentacją CE oraz wsparciem przy uruchomieniu i serwisie w Polsce.
Szlifierka do otworów CNC to maszyna do precyzyjnego szlifowania powierzchni wewnętrznych detali: otworów cylindrycznych, otworów stopniowanych, bieżni, tulei, gniazd, korbowodów, kół zębatych, elementów hydrauliki, części silnikowych i komponentów wymagających bardzo dobrej okrągłości, cylindryczności oraz jakości powierzchni.
W Tradensa dobieramy szlifierki do otworów CNC Micromatic Grinding do konkretnego detalu, tolerancji, materiału, średnicy otworu, długości szlifowania, sposobu mocowania i planowanego wolumenu produkcji.
Maszyny z serii IG obejmują kompaktowe szlifierki do otworów, większe rozwiązania do bardziej wymagających detali oraz konfiguracje uniwersalne do szlifowania otworów, średnic zewnętrznych i czół w jednym zamocowaniu. Dzięki temu można dobrać maszynę zarówno do prostych tulei i gniazd, jak i do detali wymagających kilku operacji w jednym procesie.
Kiedy wybrać szlifierkę do otworów CNC?
Szlifierkę do otworów CNC warto wybrać wtedy, gdy otwór jest powierzchnią krytyczną dla pracy całego detalu. W praktyce oznacza to sytuacje, w których liczy się nie tylko średnica, ale też okrągłość, cylindryczność, współosiowość, jakość powierzchni, powtarzalność i stabilność procesu.

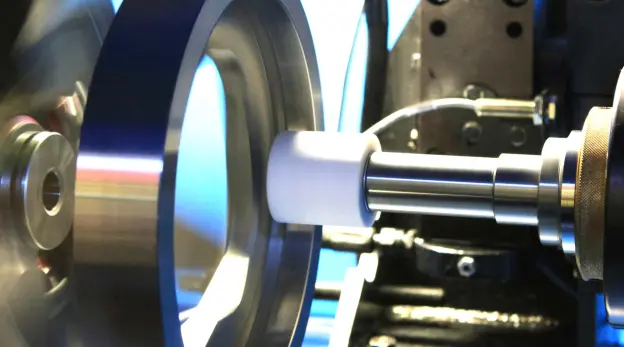

Zwykłe wiercenie, rozwiercanie albo wytaczanie często nie wystarcza, gdy detal ma pracować z łożyskiem, sworzniem, tuleją, uszczelnieniem, wałkiem albo elementem prowadzącym. Szlifowanie wewnętrzne pozwala doprowadzić otwór do finalnej geometrii i jakości powierzchni wymaganej w produkcji precyzyjnej.
Gdy otwór decyduje o działaniu detalu
W wielu częściach otwór jest powierzchnią roboczą, a nie tylko „przejściem” w materiale. Jeżeli przez otwór przechodzi wałek, sworzeń, trzpień, element hydrauliczny albo część łożyskowana, jakość tej powierzchni wpływa bezpośrednio na tarcie, trwałość, pasowanie, szczelność i kulturę pracy całego zespołu.
Gdy wymagana jest wysoka okrągłość i cylindryczność
Detal może mieć poprawny wymiar średnicy, ale nadal nie spełniać wymagań geometrycznych. Otwór może być lekko owalny, stożkowy albo niestabilny na długości. Szlifierka do otworów CNC pozwala lepiej kontrolować geometrię powierzchni wewnętrznej i uzyskać powtarzalny rezultat w produkcji seryjnej.
Gdy produkcja wymaga powtarzalności CNC
CNC daje przewagę tam, gdzie proces musi być stabilny, powtarzalny i możliwy do odtworzenia. Program, kontrolowane osie, powtarzalne cykle, obciąganie ściernicy, kompensacja oraz możliwość integracji z pomiarem pozwalają ograniczyć zależność procesu od ręcznych nastaw operatora.
Gdy detal wymaga obróbki otworu i czoła
W wielu detalach otwór i powierzchnia czołowa tworzą razem bazę funkcjonalną. Dlatego przy doborze maszyny warto od razu określić, czy proces ma obejmować tylko szlifowanie otworu, czy również szlifowanie czół, faz, barków albo powierzchni oporowych.
Co zyskujesz, dobierając szlifierkę do otworów z Tradensa?
Dobór maszyny do detalu, a nie tylko do średnicy
Nie zaczynamy od pytania „który model?”, tylko od analizy detalu. Sprawdzamy średnicę i długość otworu, materiał, twardość, tolerancje, chropowatość, masę detalu, sposób mocowania, wolumen produkcji i wymagania dotyczące automatyzacji.
Konfigurację pod realny proces
Pomagamy dobrać maszynę, wrzeciono, ściernicę, obciąganie, mocowanie, pomiar i ewentualną automatyzację. Dzięki temu klient nie kupuje tylko maszyny, ale kompletny kierunek procesu.
Rozwiązania Micromatic Grinding
W ofercie znajdują się szlifierki do otworów CNC Micromatic Grinding do różnych grup detali: od kompaktowych maszyn do mniejszych komponentów, przez większe szlifierki do wymagających otworów, po konfiguracje uniwersalne ID/OD/czoło oraz produkcyjne maszyny do większych komponentów.
Wsparcie przy wdrożeniu
Dostarczamy maszyny z wymaganym oprzyrządowaniem, możliwością automatyzacji, dokumentacją CE oraz wsparciem przy uruchomieniu i serwisie w Polsce.
Co daje szlifowanie otworów CNC?
Szlifowanie otworów CNC pozwala uzyskać jakość, której często nie da się stabilnie utrzymać przy wcześniejszych operacjach obróbki. Największą przewagą jest kontrola geometrii wewnętrznej powierzchni oraz możliwość powtarzalnego wykańczania detali w krótkich, przewidywalnych cyklach.
Kontrola geometrii otworu
Dobrze dobrana szlifierka do otworów CNC pomaga kontrolować średnicę, okrągłość, cylindryczność, stożkowatość i relację otworu do innych powierzchni detalu. To szczególnie ważne przy tulejach, pierścieniach, korbowodach, bieżniach, gniazdach i częściach pracujących w pasowaniu.
Wysoka jakość powierzchni
Szlifowanie wewnętrzne pozwala uzyskać powierzchnię odpowiednią dla pracy ślizgowej, pasowania, łożyskowania albo kontaktu z uszczelnieniem. Dobra jakość powierzchni zmniejsza ryzyko przyspieszonego zużycia, nadmiernego tarcia i problemów montażowych.
Stabilność procesu w produkcji seryjnej
W produkcji powtarzalnej liczy się nie tylko to, czy pierwsza sztuka jest dobra. Liczy się to, czy setna i tysięczna sztuka nadal mieszczą się w wymaganiach. Szlifierka do otworów CNC pozwala zbudować proces, który można mierzyć, korygować i powtarzać.
Lepsza kontrola procesu niż przy obróbce ręcznej
W szlifowaniu otworów łatwo o problemy wynikające z ugięcia trzpienia, niestabilnego mocowania, nieprawidłowego chłodzenia albo zbyt agresywnego cyklu. CNC pozwala lepiej kontrolować dosuw, przejścia, kompensację i obciąganie ściernicy, dzięki czemu proces jest bardziej przewidywalny i łatwiejszy do powtórzenia.
Szlifierka do otworów CNC a szlifierka uniwersalna – kiedy które rozwiązanie wybrać?
Nie każdy detal wymaga takiej samej maszyny. Czasem najlepszym wyborem jest kompaktowa szlifierka do otworów. Innym razem potrzebna będzie większa maszyna do głębszych otworów. Są też sytuacje, w których najlepiej sprawdzi się konfiguracja uniwersalna, łącząca szlifowanie ID, OD i czół.
Kiedy wybrać dedykowaną szlifierkę do otworów CNC?
Dedykowana szlifierka do otworów CNC jest najlepszym wyborem wtedy, gdy główną operacją jest obróbka ID, czyli szlifowanie powierzchni wewnętrznych. Sprawdza się przy tulejach, korbowodach, gniazdach, pierścieniach, kołach zębatych, elementach hydrauliki, częściach silnikowych i innych komponentach z wymagającym otworem.
Kiedy wybrać szlifierkę uniwersalną do otworów, wałków i czół
Maszyna uniwersalna ma sens wtedy, gdy jeden detal wymaga szlifowania otworu, średnicy zewnętrznej oraz powierzchni czołowej w jednym zamocowaniu. Taki układ pomaga ograniczyć błędy międzyoperacyjne i lepiej utrzymać relację geometryczną między otworem, średnicą zewnętrzną i czołem.
Kiedy nie przepłacać za uniwersalność?
Jeżeli detal wymaga wyłącznie szlifowania otworów, nie zawsze warto wybierać najbardziej rozbudowaną maszynę. Czasem lepszym wyborem będzie prostsza, kompaktowa i dobrze dopasowana szlifierka do ID. Uniwersalność ma sens tylko wtedy, gdy faktycznie wykorzystasz ją w procesie.
Rodzaje szlifierek do otworów CNC w ofercie

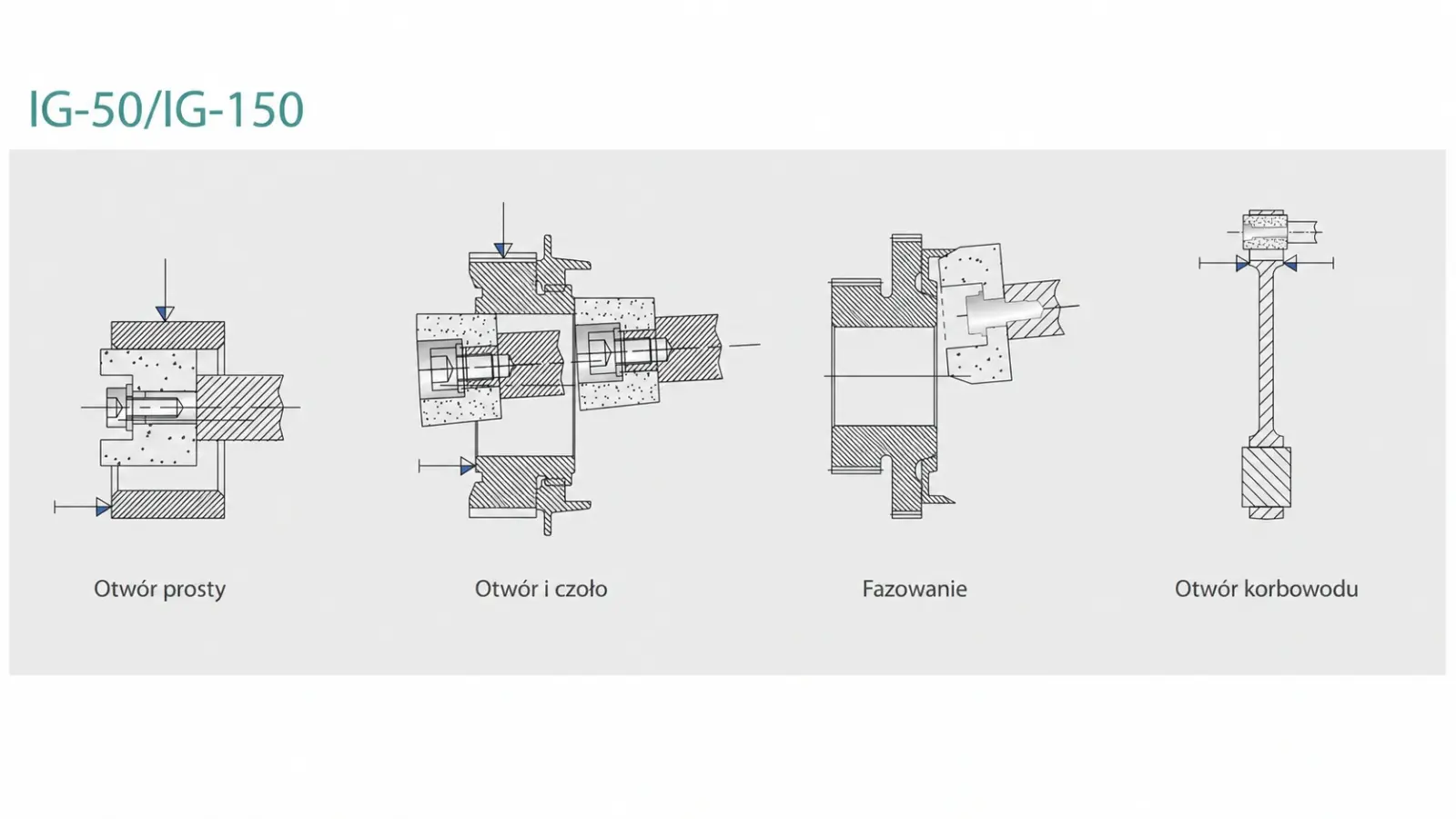

Kompaktowe szlifierki do otworów CNC
Kompaktowe szlifierki do otworów CNC sprawdzają się przy mniejszych komponentach, krótszych otworach i produkcji, w której ważna jest precyzja, ograniczony footprint maszyny oraz szybkie wdrożenie procesu. To dobry kierunek dla detali takich jak korbowody, tuleje, gniazda, małe pierścienie, elementy silnikowe i komponenty precyzyjne.
Zastosowania:
- małe i średnie otwory,
- korbowody,
- tuleje,
- gniazda,
- komponenty silnikowe,
- elementy precyzyjne,
- detale produkowane seryjnie.

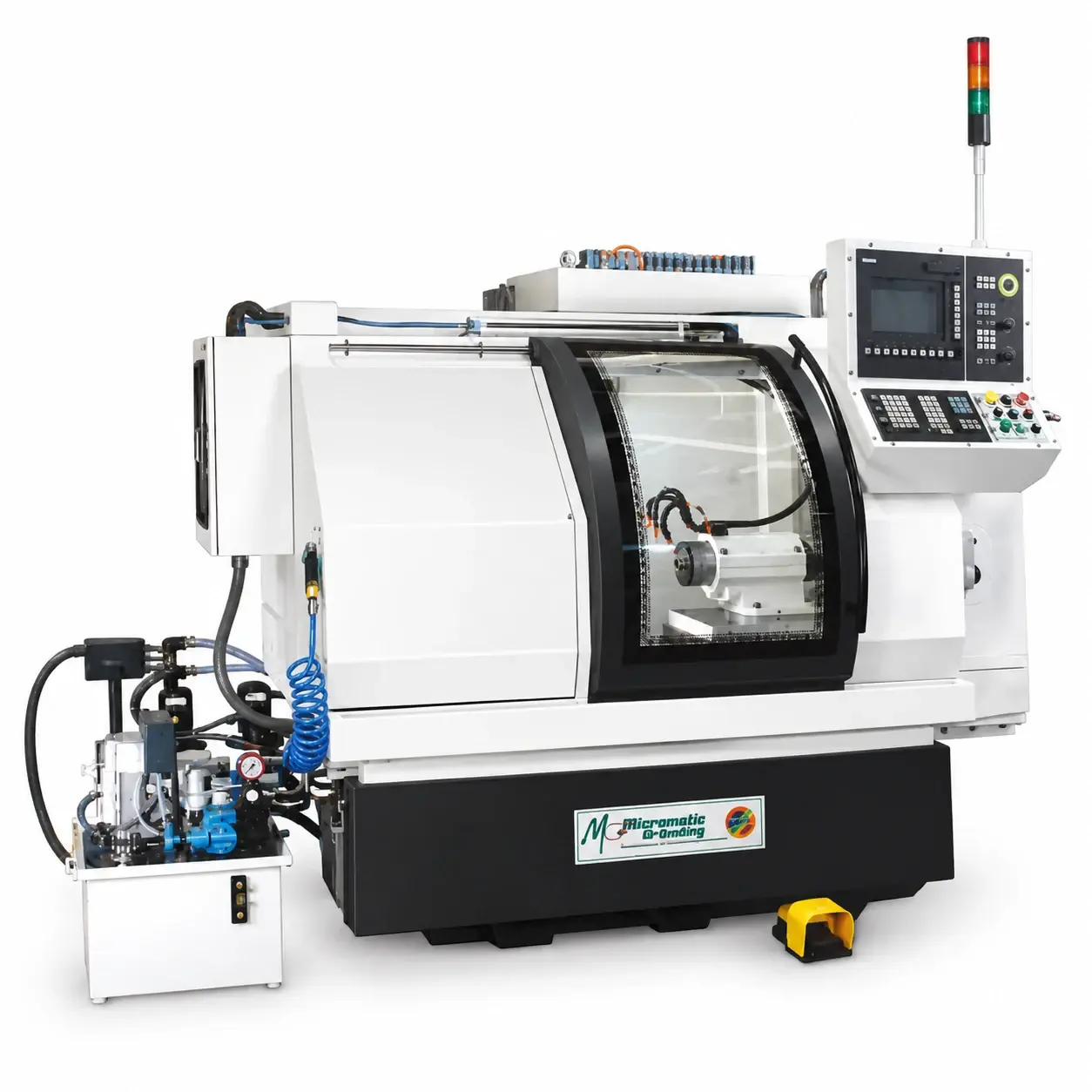

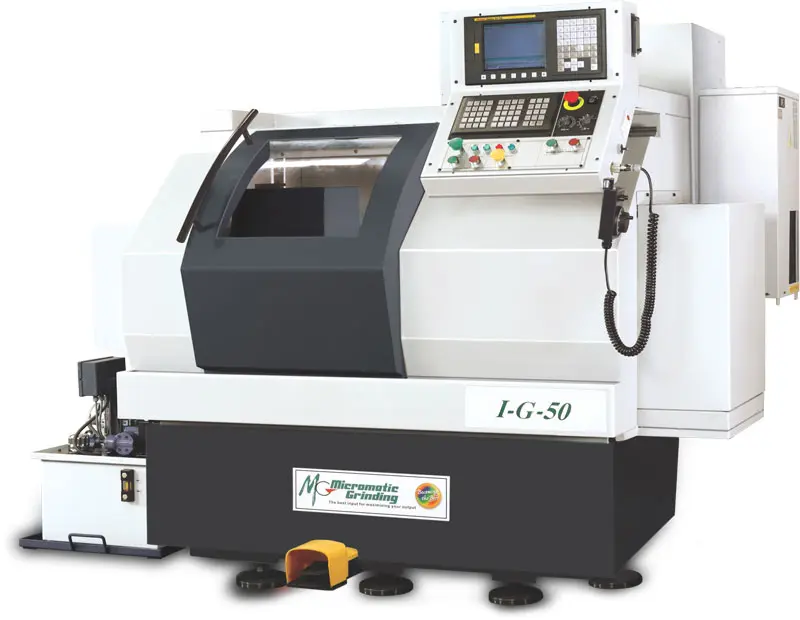

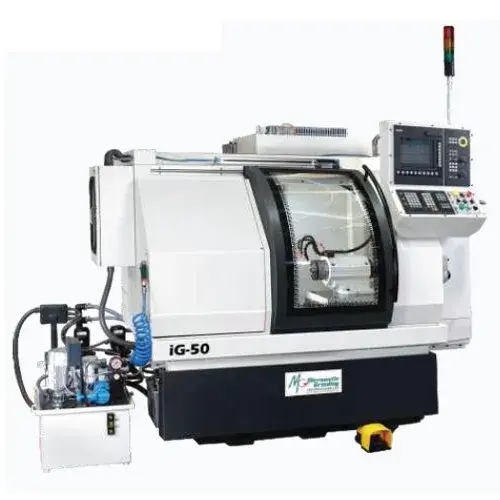

Przykładowa maszyna: IG-50.
Szlifierki do większych i głębszych otworów
Większe szlifierki do otworów CNC są wybierane wtedy, gdy detal ma większą średnicę, większą masę, dłuższy otwór lub wymaga większej stabilności procesu. W takich aplikacjach kluczowe są sztywność maszyny, zakres osi, moc wrzeciona, dobór ściernicy, sposób mocowania i kontrola procesu.
Zastosowania:
- większe tuleje,
- pierścienie,
- korpusy,
- bieżnie,
- większe gniazda,
- elementy hydrauliki i maszyn,
- detale o większej masie.

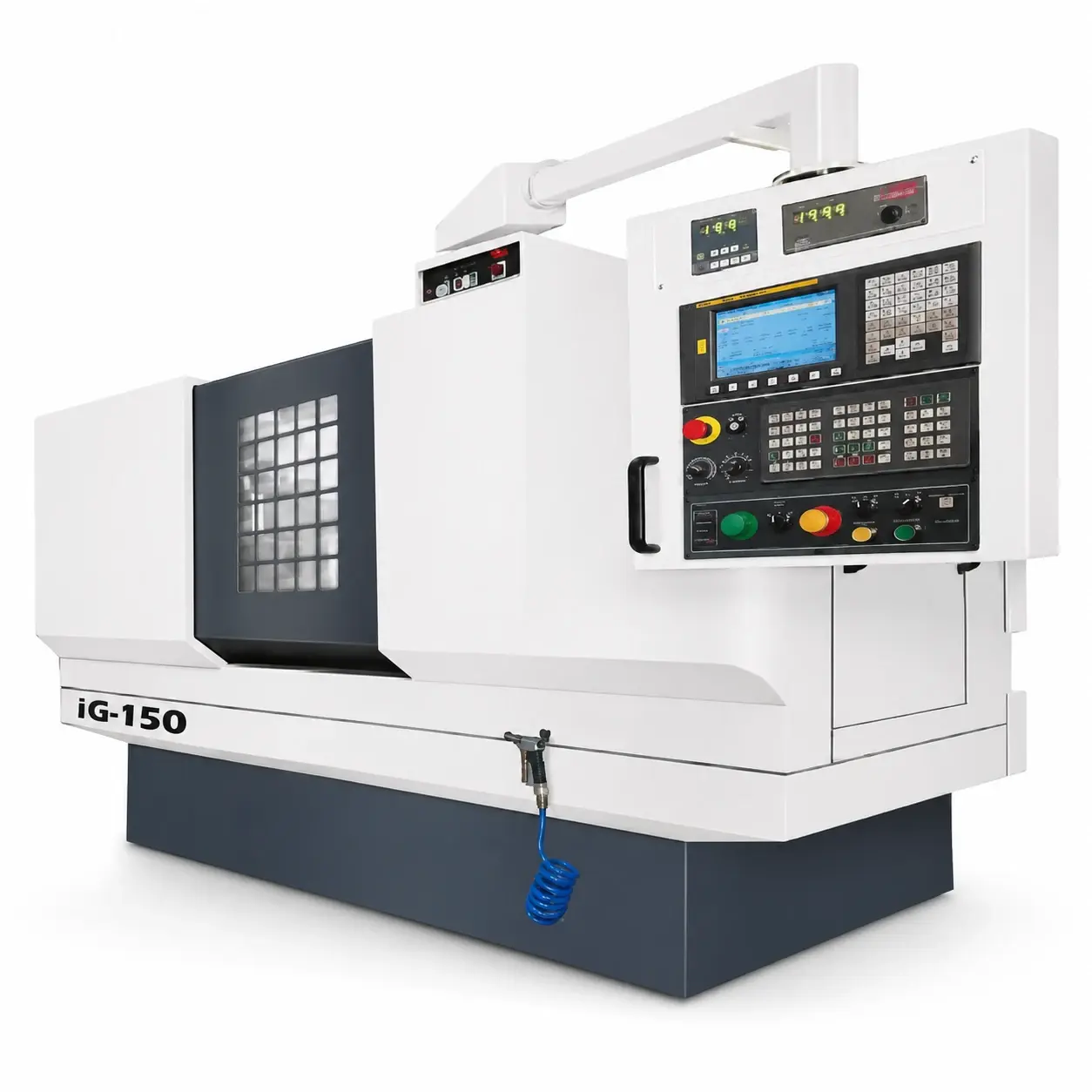

Przykładowa maszyna: IG-150.

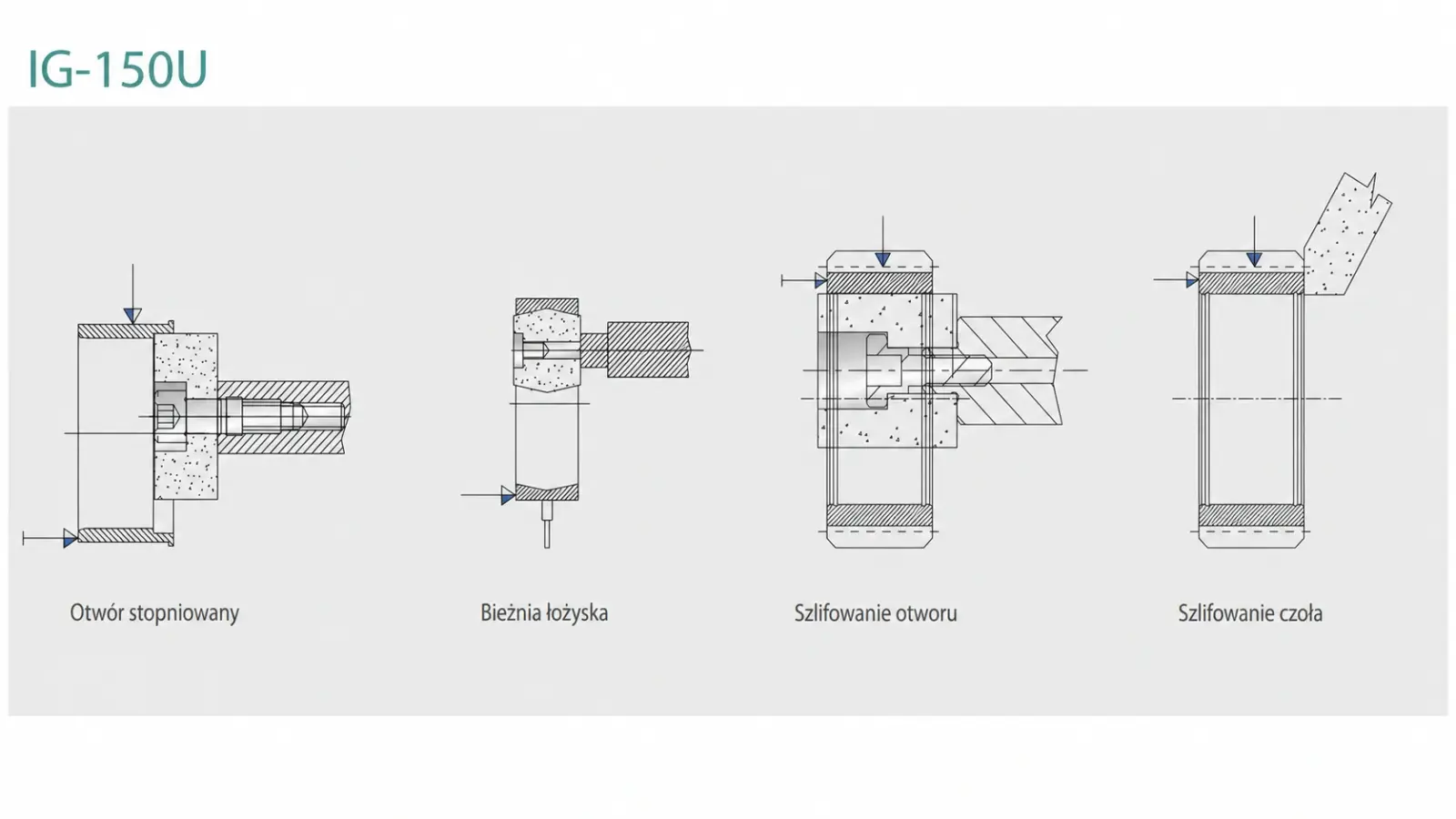

Uniwersalne szlifierki do otworów, zewnętrznych średnic i czół
Uniwersalne szlifierki ID/OD/czoło są przeznaczone do detali, w których otwór, zewnętrzna średnica i czoło muszą zachować ścisłą relację geometryczną. To rozwiązanie dla części, których nie warto przekładać między kilkoma stanowiskami, ponieważ każde dodatkowe mocowanie może zwiększać ryzyko błędu.
Typowe zastosowania:
- detale wymagające ID i OD,
- otwory i powierzchnie czołowe,
- części z powierzchniami bazowymi,
- pierścienie,
- tuleje precyzyjne,
- komponenty wymagające obróbki w jednym zamocowaniu.

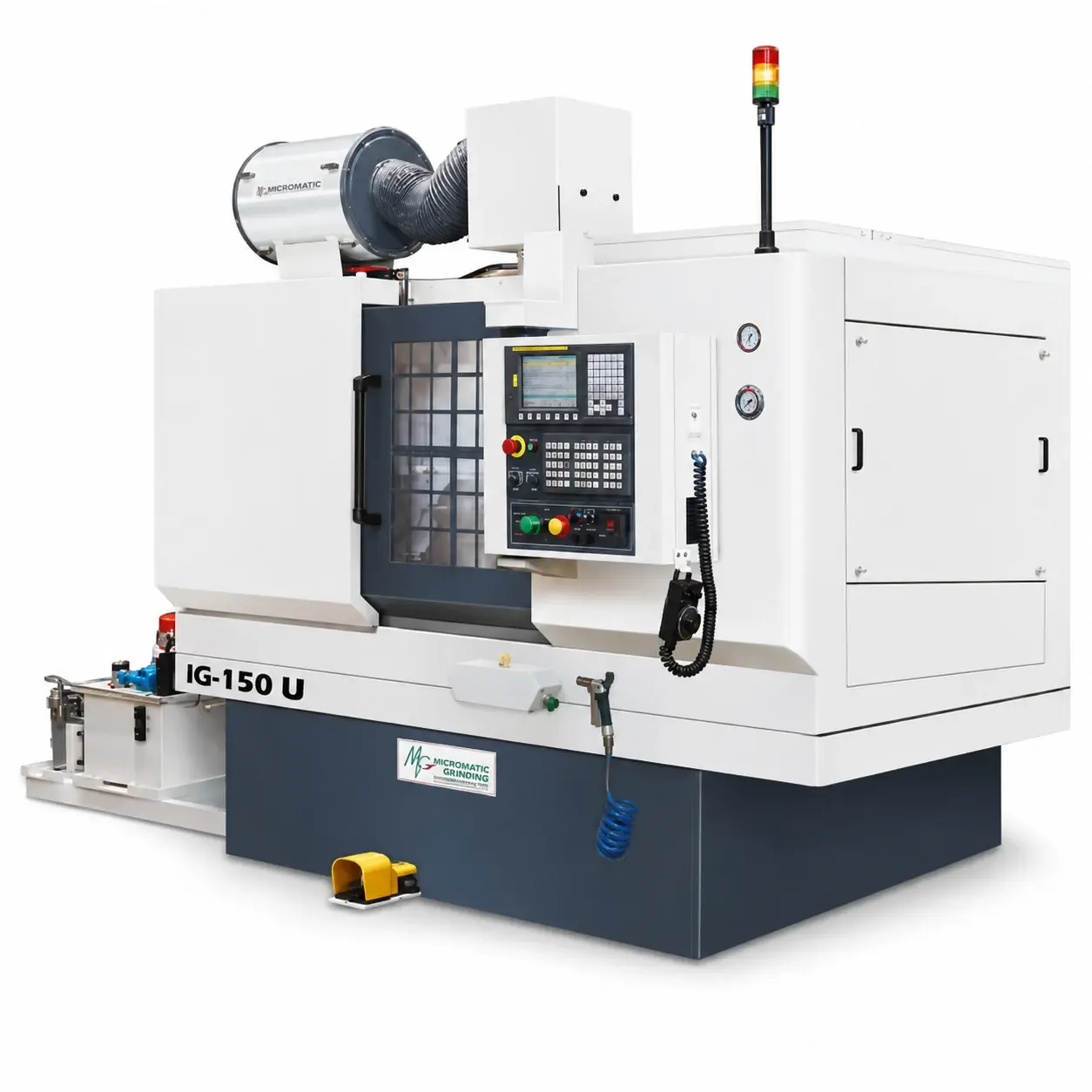

Przykładowa maszyna: IG-150U.
Szlifierki do bieżni i aplikacji łożyskowych
Przy bieżniach, pierścieniach i elementach łożyskowych szczególnie ważna jest powtarzalność kształtu, jakość powierzchni i stabilność cyklu. W takich aplikacjach dobór maszyny powinien zaczynać się od geometrii detalu i wymagań jakościowych, a dopiero później od samego zakresu średnic.
Typowe zastosowania:
- bieżnie,
- pierścienie,
- elementy łożyskowe,
- detale wymagające powtarzalnej geometrii ID,
- produkcja seryjna.
Przykładowa maszyna: ORBIT 65.
