Szlifierki bezkłowe - szlifowanie bezkłowe konwencjonalne i CNC
Jesteśmy w Polsce przedstawicielem największego i najbardziej cenionego na świecie indyjskiego producenta szlifierek bezkłowych konwencjonalnych i szlifierek bezkłowych CNC – firmy Micromatic Grinding.
Micromatic Grinding oferuje również szlifierki do wałków, otworów i powierzchni czołowych, ofertę przedstawiamy tutaj.
Dostarczamy indywidualnie zaprojektowane oraz ustandaryzowane maszyny do szlifowania bezkłowego
W swojej ofercie posiadamy szlifierki bezkłowe w wariantach konwencjonalym oraz CNC, przeważnie ze sterowaniem Fanuc lub innymi na życzenie.
Maszyny wykonujemy wraz z wymaganym oprzyrządowaniem oraz na życzenie automatyzacją produkcji.
Wszystkie sprzedawane przez nas maszyny uwzględniają certyfikat CE, wsparcie serwisowe z europejskiej centrali w Niemczech oraz lokalne przez naszą firmę.
Rodzaje szlifierek bezkłowych w naszej ofercie - szlifierki bezkłowe konwencjonalne i szlifierki bezkłowe CNC
- Szlifierki bezklowe w wersji konwencjonalnej, hydraulicznej
- Szlifierki bezkłowe w wersji CNC
- Szlifierki bezkłowe do szlifowania przelotowego
- Szlifierki bezkłowe do szlifowania wgłębnego
- Szlifierki specjalnego przeznaczenia pod projekt - na zapytanie.
Poznaj producenta precyzyjnych szlifierek do wałków, otworów, powierzchni czołowych i specjalnych - f. Micromatic Grinding

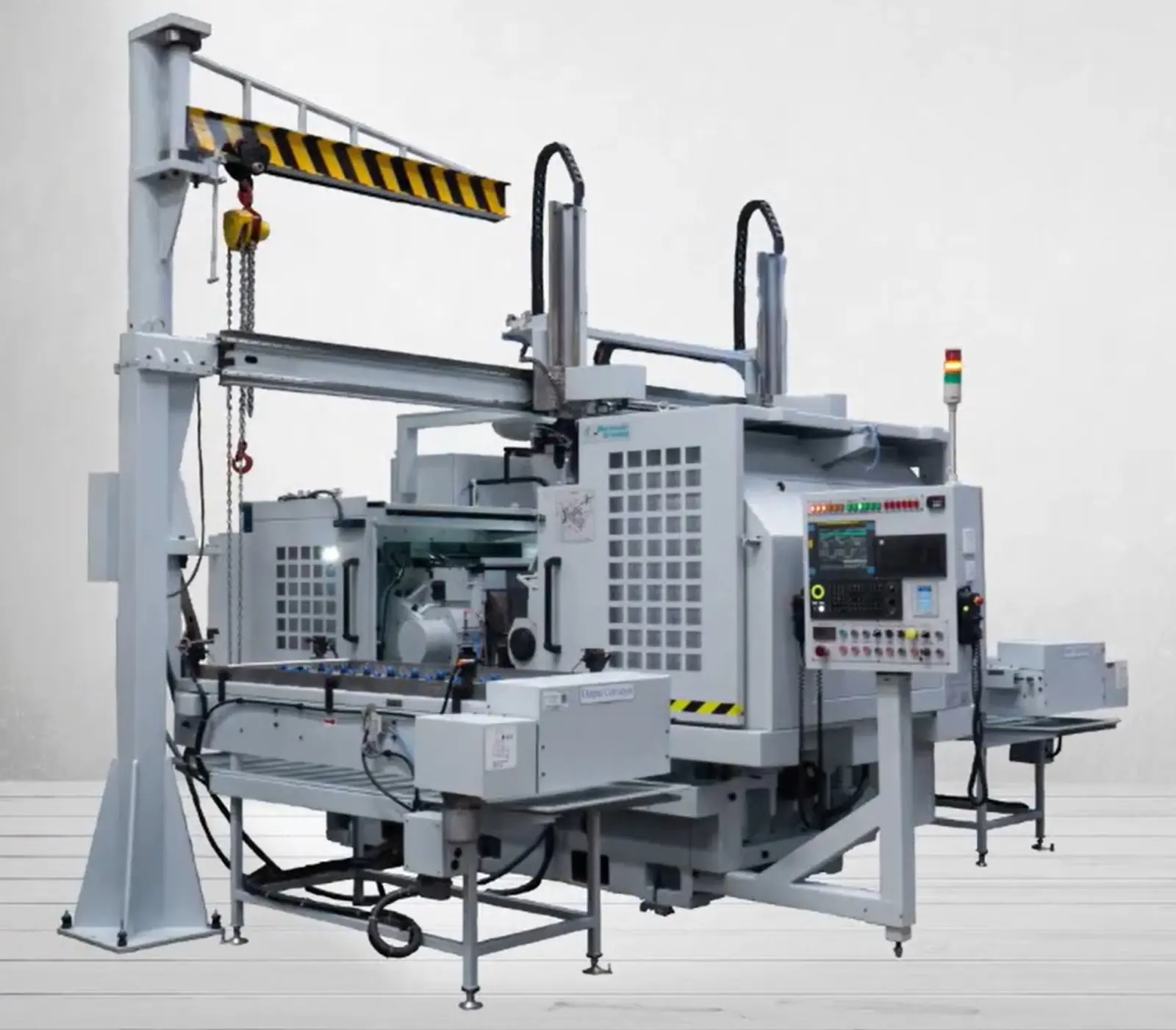

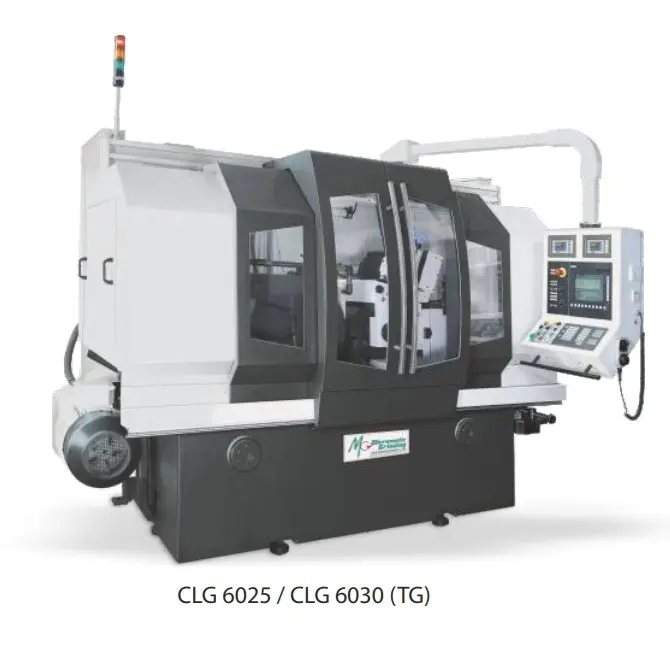

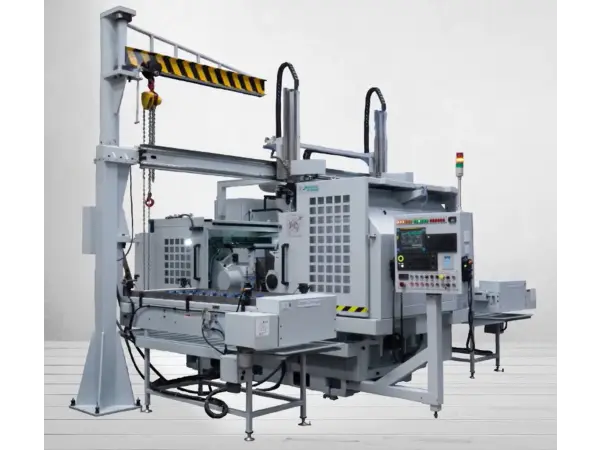

Szlifierka bezkłowa Micromatic Grinding CLG 6025 - szlifowanie wgłębne na szliferce bezkłowej
Szlifierka bezkłowa CNC - Micromatic Grinding CLG 6050
Szlifierki bezkłowe w naszej ofercie - szlifierki bezkłowe konwencjonalne, szlifierki bezkłowe CNC - seria CLG, Jaguar
Szlifierki bezkłowe CNC Jaguar - Micromatic Grinding - duże serie produkcyjne
Szlifowanie bezkłowe sworzni zwrotnicy - szlifierka bezkłowa Micromatic Grinding
Jaguar CLG6020/CLG5020 – Szlifierki bezkłowe CNC opracowane zostały we współpracy technicznej z TGS, USA.

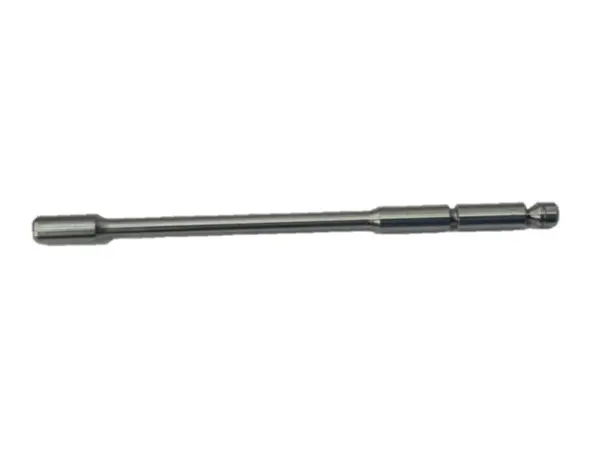

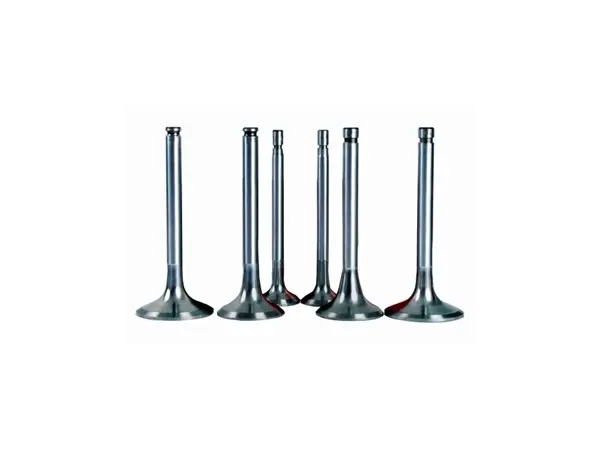

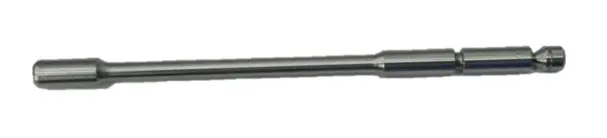

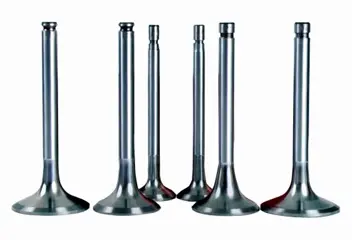

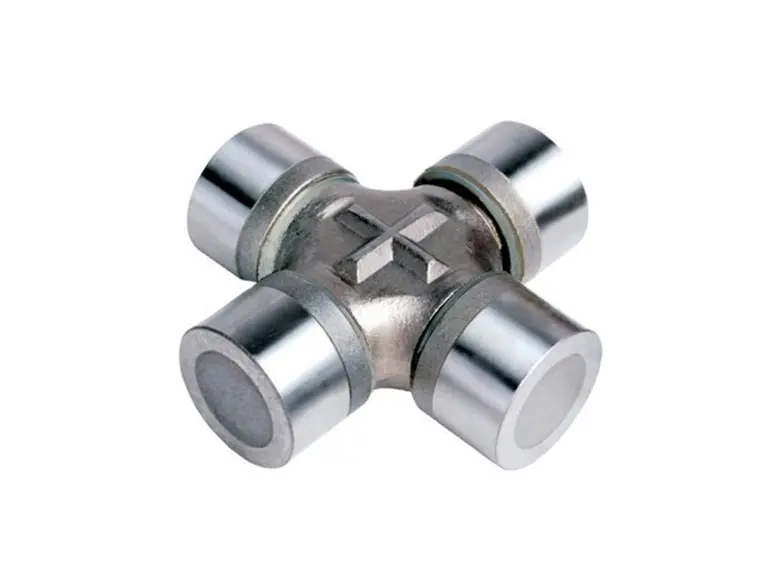

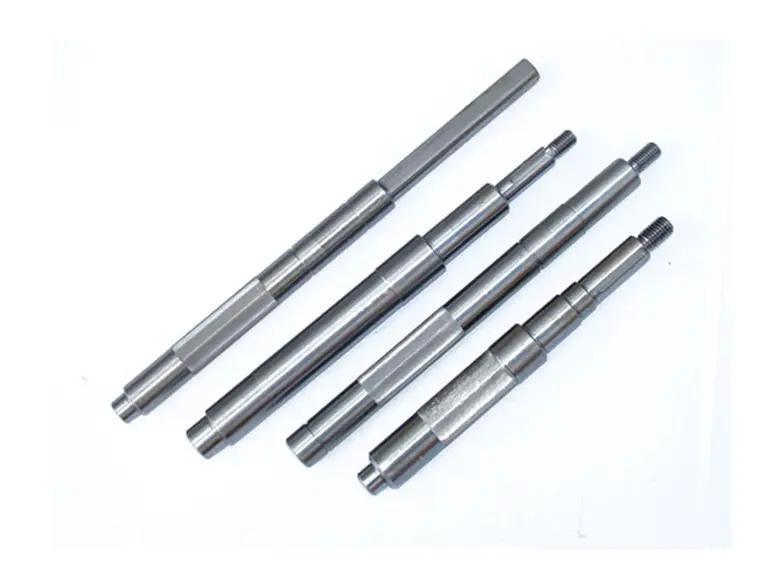

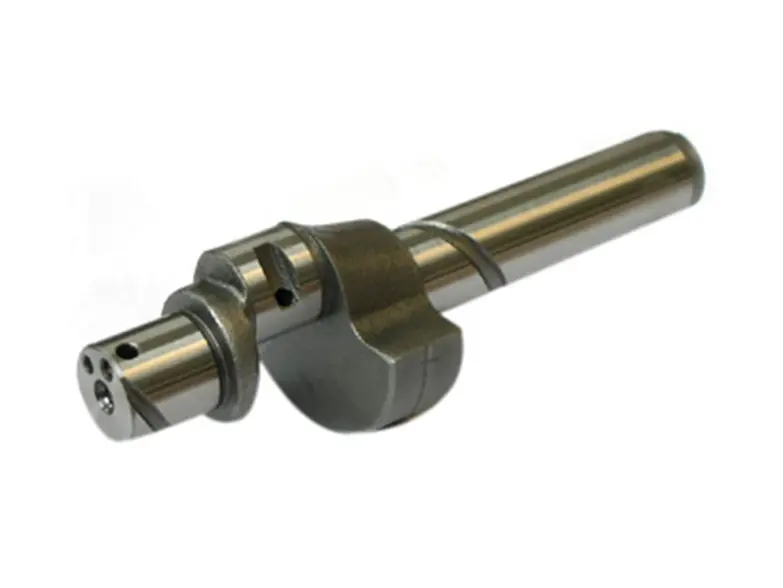

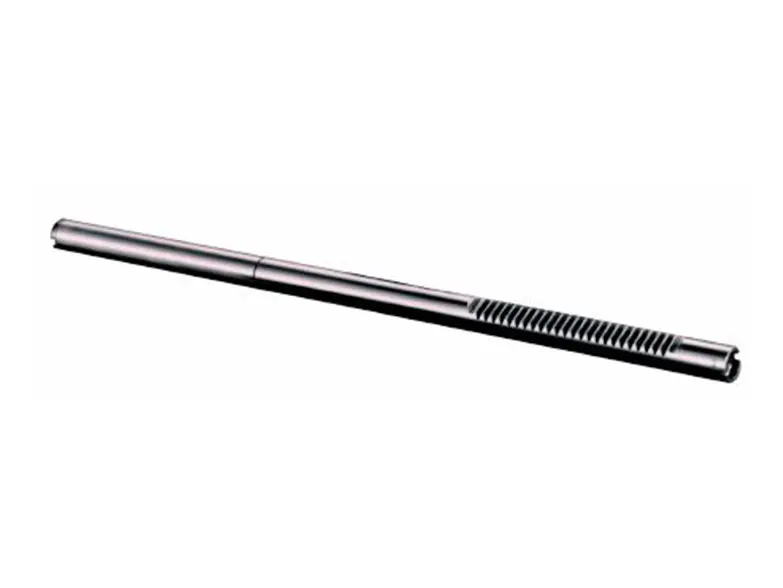

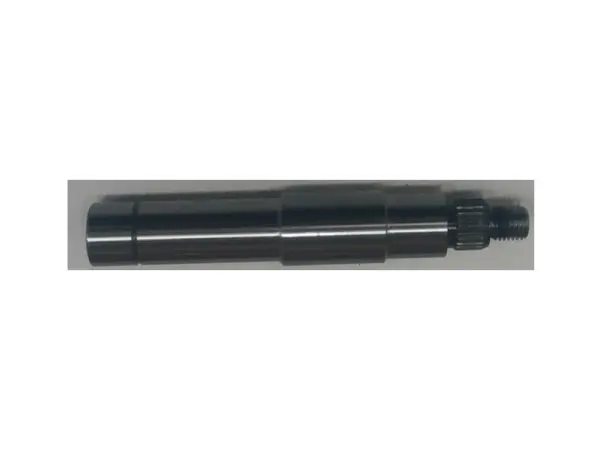

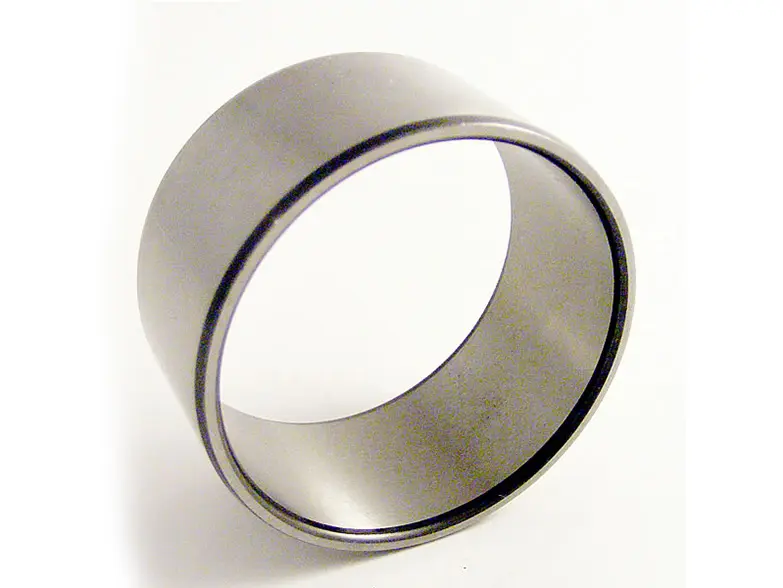

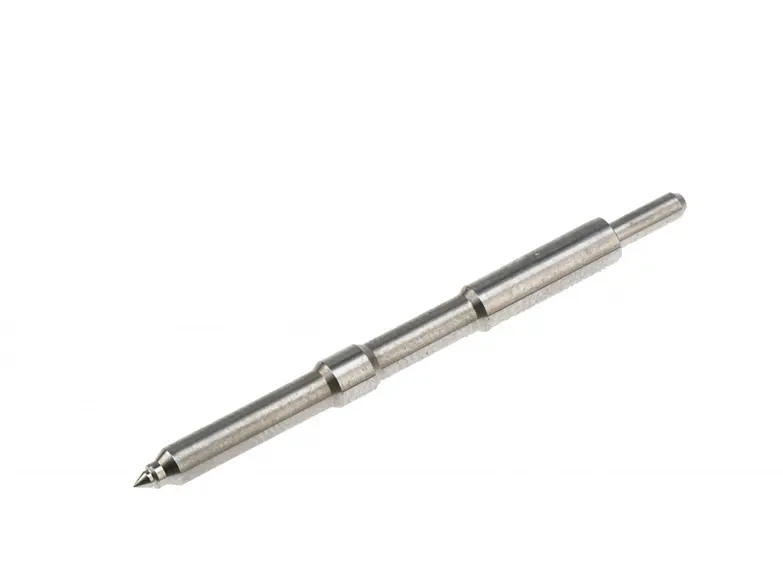

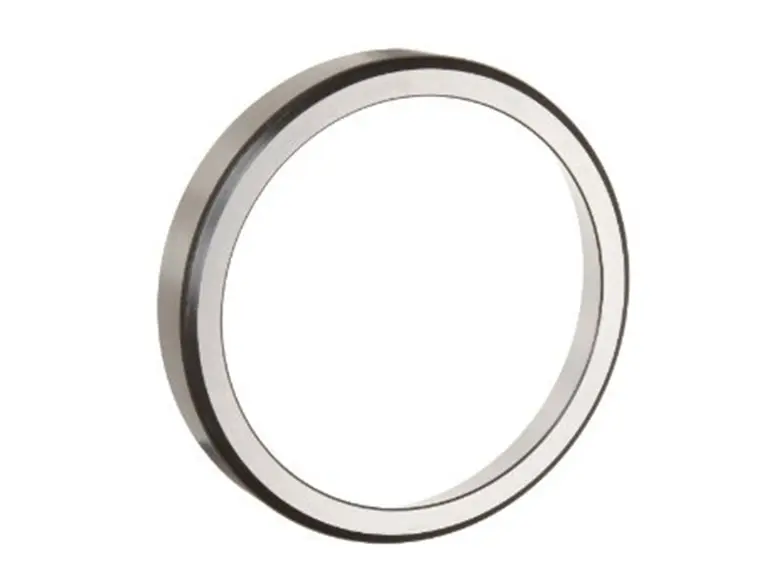

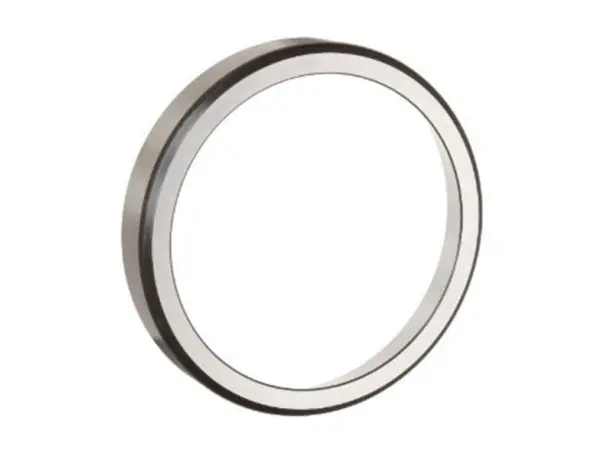

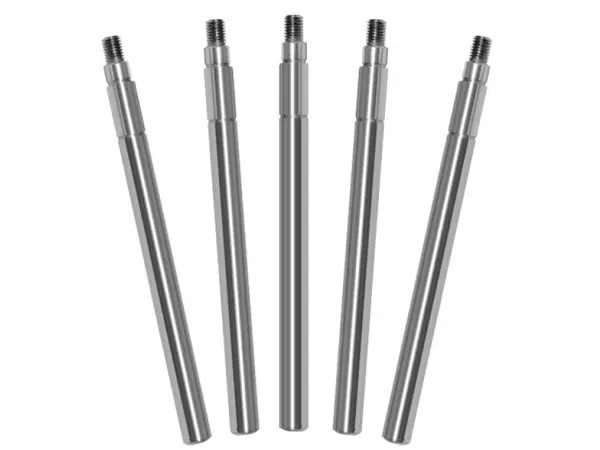

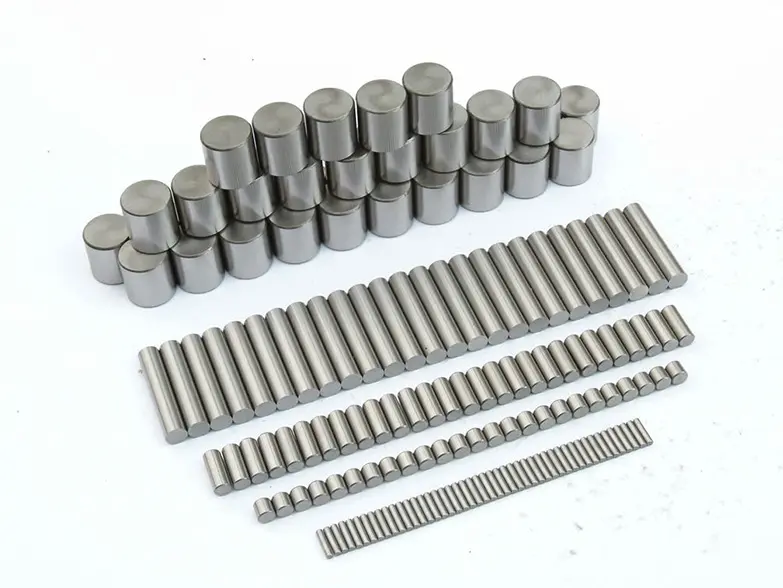

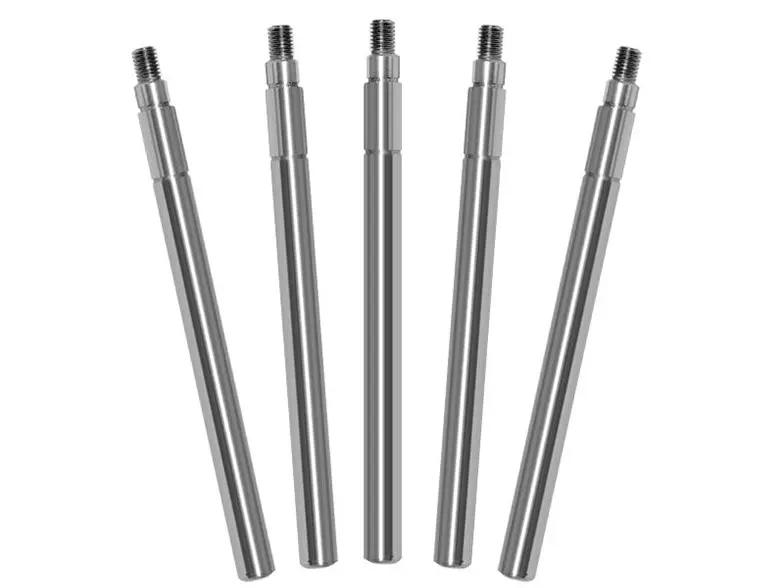

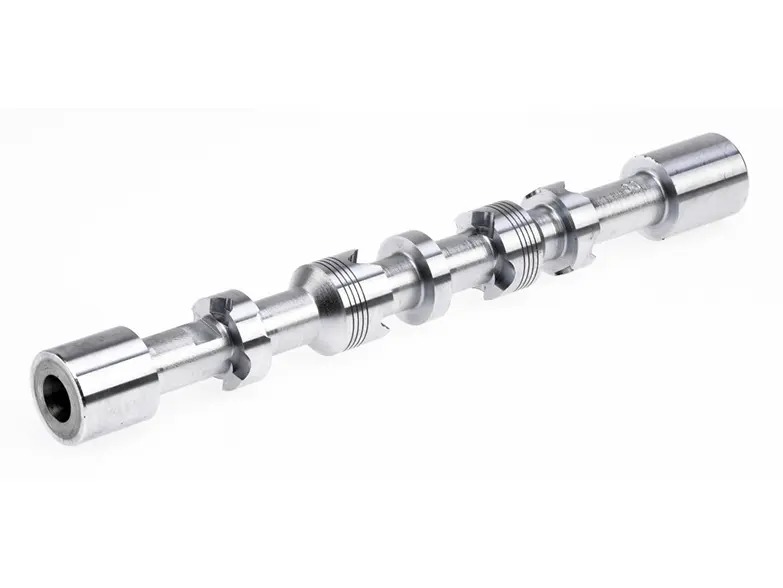

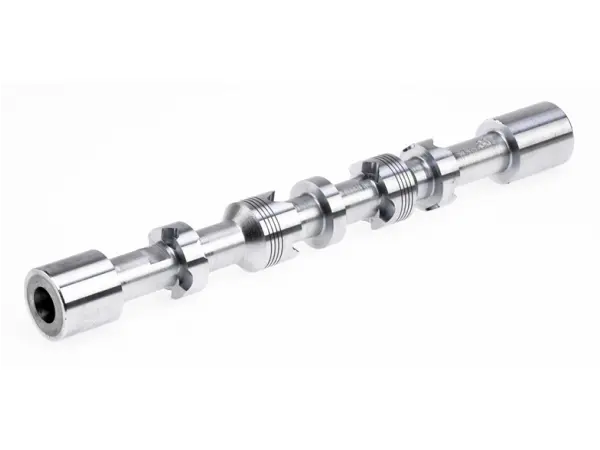

Jaguar CLG6020/5020 spełnia kryteria wysokowydajnego szlifowania bezkołowego. Maszyna nadaje się zarówno do szlifowania wgłębnego, jak i przelotowego małych i średnich części. Duży rozmiar ściernicy szlifującej o średnicy Ø610 mm z wydajną specyfikacją zmniejsza liczbę ustawień, a w modelu CLG6020 skraca czas cyklu. Maszyna może być wyposażona w różne narzędzia do obróbki części wraz z pełną automatyzacją. Idealna do szlifowania elementów takich jak zawory silnika, drążki skrętne, krzyżaki uniwersalne, wały sprężarek itp.
Łoże maszyny ma żebrowaną strukturę, co poprawia sztywność statyczną, dynamiczną i tłumienie drgań. Podpora wrzeciona koła regulacyjnego jest solidna, zapewniając większą trwałość. Do ruchu wgłębnego zastosowano ciężkie, wstępnie obciążone prowadnice rolkowe o wysokiej precyzji. Wrzeciona kół szlifierskich i regulacyjnych wyposażone są w łożyska przeciwcierne, a ich konstrukcja została zoptymalizowana metodą elementów skończonych (FEA), co zapewnia wytrzymałość przy maksymalnych obciążeniach dynamicznych. Maszyna ma także dwie osie CNC do profilowania kół szlifierskich.

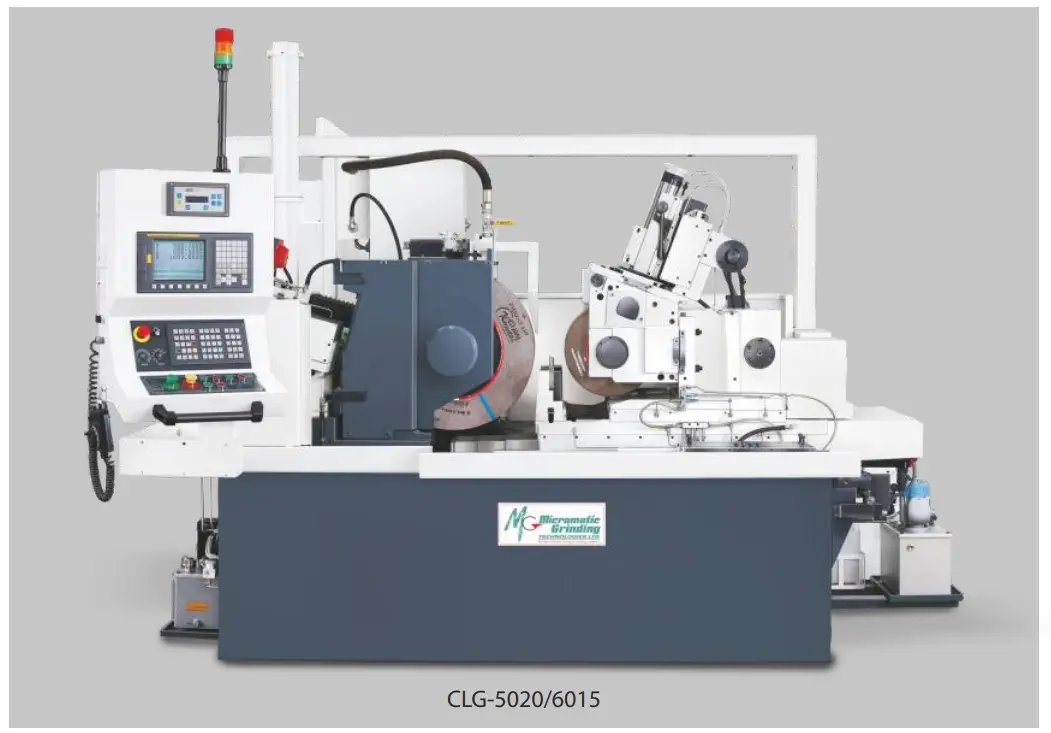

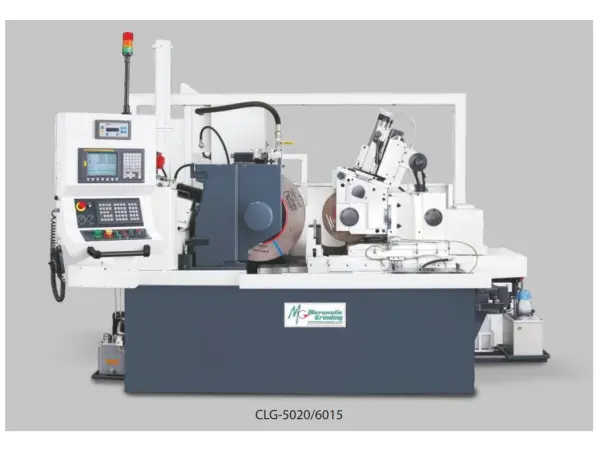

Szlifierka bezkłowa CNC - Micromatic CLG-5020/6015
Specyfikacja typoszeregu szlifierek bezkłowych serii Jaguar od Micromatic Grinding

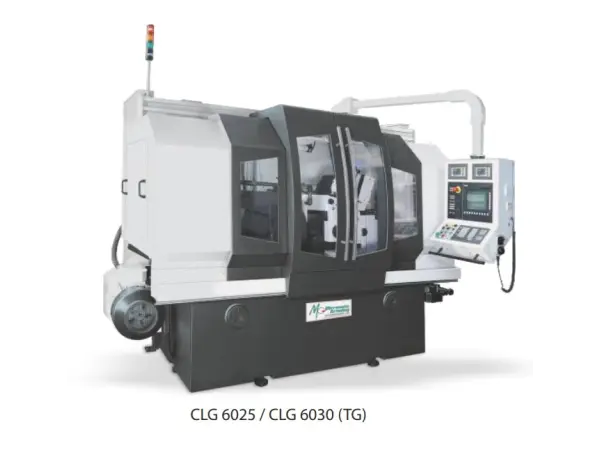

| Specyfikacja | J/M | CLG 4015 | CLG-5020 | CLG-6015 | CLG-6025S | CLG-6025 | CLG-6030(TG) | CLG 6050(TG)/CLG 6060(TG*) |
| Minimalna-maksymalna średnica części | mm | 2-50 | 2-60 | 2-60 | 2-60 | 3-120 | 3-120 | 5-120 |
| Ściernica - średnica × szerokość × otwór | mm | ⌀405×150×⌀203.2 | ⌀510×200×⌀254 | ⌀610×150×⌀304.8 | ⌀610×250×⌀304.8(RBS) | ⌀405×150×⌀203.2 | ⌀610×305×⌀304.8 | ⌀610×600×⌀304.8/⌀610×500×⌀304.8 |
| Maksymalna prędkość obwodowa ściernicy | mm /s | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Moc wrzeciona szlifierskiego | kW | 7.5 | 11 (15) | 11 (15) | 15 | 22[30] | 30 | 37/45 |
| Koło regulacyjne - średnica × szerokość × otwór | mm | ⌀225×150×⌀200 | ⌀305×200×⌀127 | ⌀305×150×⌀127 | ⌀350×250×⌀127 (RBS) | ⌀350×250×⌀152.4 | ⌀350×305×⌀152.4 | ⌀355×500/⌀600×203.2 |
| Moc wrzeciona ściernicy regulacyjnej (koła regulacyjnego) | kW | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 |
Cechy szczególne szlifierek bezkłowych CNC od Micromatic Grinding - dlaczego nasze szlifierki bezkłowe?
- Żebrowana struktura łoża zapewnia lepszą sztywność statyczną i dynamiczną oraz tłumienie drgań.
- Sztywna zewnętrzna podpora łożyska wrzeciona koła regulacyjnego.
- Ciężkie, wstępnie obciążone precyzyjne prowadnice rolkowe do ruchu wgłębnego.
- Wrzeciona kół szlifierskich i regulacyjnych wyposażone są w łożyska przeciwcierne i przeszły analizę FEA pod kątem maksymalnego obciążenia dynamicznego.
- Dwuosiowy CNC do profilowania dowolnych kształtów na kole szlifierskim.
Analiza metodą elementów skończonych (FEA)
- Przeprowadzono analizę FEA dla wszystkich kluczowych części i podzespołów.
- Przeprowadzono analizę dynamiczną i statyczną.
- Prototyp został poddany surowym testom dotyczącym jakości i niezawodności, zgodnie z globalnymi standardami.
Podstawa maszyny
- Wysokiej jakości żeliwna podstawa maszyny jest poddawana obróbce cieplnej i odprężana przed obróbką.
- Żebrowana struktura (wzór plastra miodu) została zaprojektowana w celu zwiększenia sztywności statycznej, dynamicznej oraz tłumienia drgań.
Głowica koła regulacyjnego
- Wrzeciono koła pracuje na smarowanych precyzyjnych łożyskach rolkowych.
- Zapewniona jest sztywna zewnętrzna podpora dla maksymalnej sztywności i trwałości.
- Prędkość może być regulowana za pomocą napędu inwerterowego.
- Przekazywanie mocy odbywa się przez ślimak i koło ślimakowe.
- Pochylenie koła regulacyjnego względem osi poziomej: +5°~-3° dla szlifowania przelotowego.
- Regulacja pozioma koła regulacyjnego ±5 mm dla precyzyjnych ustawień.
- Model CLG 6050/6060 (TG) wyposażony jest w system Twin Grip.
Głowica koła szlifierskiego
- Nieruchoma głowica koła zamocowana na łóżu maszyny zapewnia maksymalną sztywność.
- Wrzeciono koła pracuje na smarowanych precyzyjnych łożyskach przeciwciernych/hydrostatycznych.
- Specjalny labirynt i uszczelnienia zapobiegają przedostawaniu się chłodziwa i pyłu do głowicy koła.
- Koła pasowe są dynamicznie wyważane w celu zmniejszenia wibracji.
- Opcjonalnie można zainstalować automatyczny dynamiczny układ wyważania wrzeciona.
- Model CLG 6030/6050/6060 (TG) wyposażony jest we wrzeciono typu Twin Grip dla lepszej sztywności i jakości części.
Podparcie elementów poczas szlifowania
- Łatwa do ustawienia, regulacji i wymiany podtrzymka
- Podtrzymka wyposażona jest w końcówki węglikowe.
Oś przesuwu głównej osi wgłębnej (szlifującej)
- Solidna konstrukcja z wstępnie obciążonymi prowadnicami LM zapewniającymi sztywność, precyzyjne i dokładne pozycjonowanie.
- Wstępnie obciążona śruba kulowa o średnicy 63 mm zapewniająca większą sztywność, dokładność i precyzyjny układ napędowy.
Oś przesuwu osi regulującej
- Regulacja mikropodziału na poziomie 0,001 mm zapewnia wysoką dokładność i precyzyjne ustawienie.
- Prowadnice typu jaskółczy ogon na górnej prowadnicy zapewniają płynny i dokładny ruch. Jest smarowana przez centralny smarownik.
- Prowadnice na jednostce przesuwnej są pokryte powłoką Turcite, aby zapewnić ruch bez poślizgu.
Dwuosiowy system CNC do profilowania ściernicy (koła szlifierskiego).
- Prowadnice przeciwcierne M/V dla osi poprzecznej oraz prowadnice LM dla osi wgłębnej zapewniające lepszą sztywność i dokładność.
- Maksymalna dokładność profilu dzięki profilowaniu CNC.
- Opcjonalnie dostępna rolka diamentowa do profilowania.
- Opcjonalnie dostępna obrotowa profilarka tarczowa.
Głowica koła regulacyjnego
- Hydrauliczny szablonowy obciągacz do profilowania koła regulacyjnego.
- Opcjonalnie dostępny dwuosiowy system CNC do profilowania.

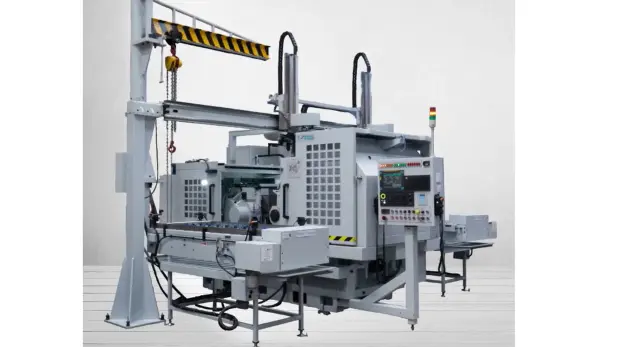

Automatyzacja szlifowania bezklowego - pełna automatyzacja szlifierek bezkłowych przy użyciu podajników lub robota
- Automatyczne urządzenie do załadunku/rozładunku dla szlifowania wgłębnego (opcjonalnie).
- Automatyzacja w przypadku szlifierek bezkłowych do zaworów silnikowych.
- System załadunku/rozładunku typu bramowego.
- Automatyczne urządzenie do załadunku/rozładunku dla szlifowania przelotowego (opcjonalnie).
- Wibracyjny podajnik misowy dla małych elementów roboczych.
- Przenośnik rolkowy/pasowy dla rur i prętów.
Akcesoria do automatyzacji szlifierek bezkłowych
- Automatyczny układ wyważania.
- Profilarka tarczowa.
- Pomiar końcowy (Post Process Gauging).
- Rolka diamentowa.
- Półautomatyczny układ wyważania.
- Liniał pomiarowy Heidenhain.
Szlifierki bezkłowe konwencjonalne - Micromatic Grinding - małe i średnie serie produkcyjne

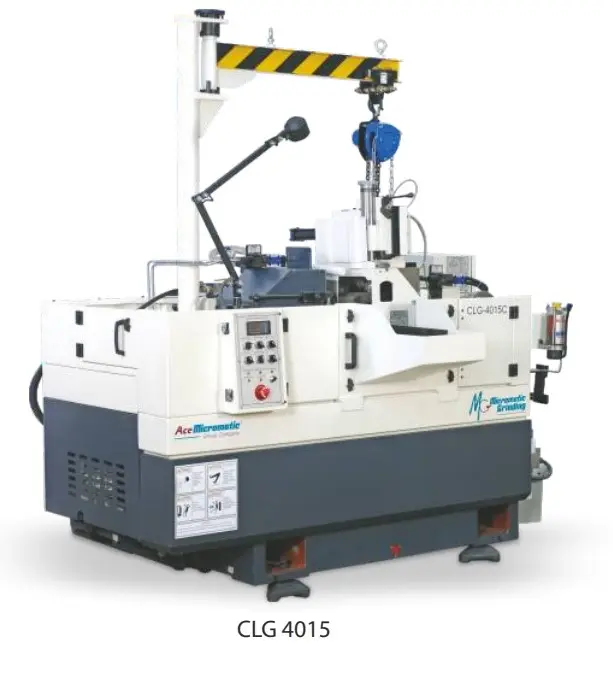

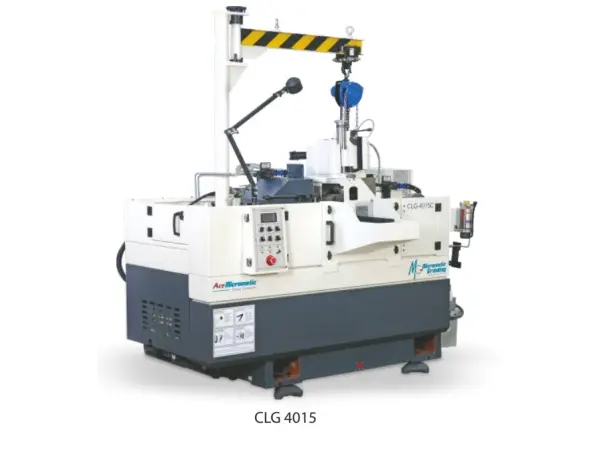

Szlifierka bezkłowa konwencjonalna - Micromatic Grinding CLG-4015C
| Specyfikacja | J/M | CLG 4015C | CLG 5020C | CLG 5025C | CLG 6030C |
| Minimalna-maksymalna średnica części | mm | Ø3 ~ Ø60 | Ø3 ~ Ø60 | Ø3 ~ Ø60 | Ø3 ~ Ø120 |
| Ściernica - średnica × szerokość × otwór | mm | Ø405 x 150 x Ø203.2 | Ø510 x 200 x Ø254 | Ø510 x 250 x Ø310 | Ø610 x 305 x Ø304.8 |
| Maksymalna prędkość obwodowa ściernicy | mm/s | 33 | 33[45] | 33[45] | 33 |
| Moc wrzeciona szlifierskiego | kW | 7.5 | 11 [15] | 11 [15] | 30 |
| Koło regulacyjne - średnica × szerokość × otwór | mm | Ø255 x 150 x Ø127 | Ø305 x 200 x Ø127 | Ø305 x 250 x Ø127 | Ø350 x 305 x Ø152.4 |
| Moc wrzeciona ściernicy regulacyjnej (koła regulacyjnego) | kW | 1.1 | 1.5 | 1.5 | 2.2 |
Modele konwencjonalnych szlifierek bezkłowych najlepiej nadają się do szlifowania części w małych lub średnich seriach w procesie przelotowym lub przy ręcznej operacji wgłębnej.
Główne cechy:
- Żebrowana konstrukcja łoża zapewnia lepszą statyczną i dynamiczną sztywność oraz tłumienie drgań.
- Głowica szlifierska zamontowana na stałe na łożu maszyny dla maksymalnej sztywności. Konstrukcja wspornikowa.
- Wrzeciono ściernicy pracuje na łożyskach hydrodynamicznych wykonanych ze stopu brązu ołowiowego, z olejowym smarowaniem.
- Prowadnica koła regulacyjnego porusza się za pomocą ręcznie obsługiwanego śruby pociągowej z mikronastawą 1 µm, co pozwala osiągnąć wysoką dokładność dla wszystkich obrabianych elementów.
- Hydrauliczny kopiujący profilator do obciągania ściernicy i koła regulacyjnego.
Te maszyny są idealne do precyzyjnych operacji szlifowania, w większości przypadków wykorzystywane przez klientów w produkcji małych serii produkcyjnych.
