Zakup szlifierki do wałków jest jedną z najważniejszych inwestycji w obszarze obróbki precyzyjnej.

W praktyce wiele firm staje przed podobnym pytaniem:

Czy wybrać szlifierkę do wałków między kłami czy szlifierkę do wałków bezkłową?

Oba rozwiązania pozwalają osiągać wysoką dokładność wymiarową i jakość powierzchni, jednak zostały zaprojektowane z myślą o różnych zastosowaniach.

Wybór niewłaściwej maszyny może skutkować ograniczoną wydajnością, wysokimi kosztami przezbrojeń lub problemami z automatyzacją produkcji.

W tym artykule przedstawiamy najważniejsze różnice konstrukcyjne, technologiczne i ekonomiczne pomiędzy szlifierkami między kłami i bezkłowymi.

Szybka odpowiedź – którą szlifierkę wybrać?

Nie istnieje jedna szlifierka do wałków, która będzie najlepszym rozwiązaniem dla każdej produkcji. Wybór pomiędzy szlifierką między kłami i bezkłową zależy przede wszystkim od geometrii detalu, wielkości serii, wymaganej dokładności oraz planowanego poziomu automatyzacji. Szlifierki między kłami najczęściej wybierane są do obróbki wałów stopniowanych, wrzecion i produkcji małoseryjnej, natomiast szlifierki bezkłowe dominują w produkcji wielkoseryjnej prostych elementów cylindrycznych. Poniższa tabela przedstawia orientacyjne zastosowania obu technologii.

Sytuacja	Najczęściej wybierana szlifierka do wałków
Wały stopniowane	Między kłami
Produkcja jednostkowa	Między kłami
Produkcja małoseryjna	Między kłami
Produkcja wielkoseryjna	Bezkłowa
Sworznie	Bezkłowa
Rolki	Bezkłowa
Trzpienie	Bezkłowa
Wysoka automatyzacja	Bezkłowa
Duża różnorodność detali	Między kłami
Niski koszt jednostkowy przy dużych seriach	Bezkłowa

Tabela ma charakter orientacyjny. Ostateczny dobór szlifierki powinien zawsze uwzględniać geometrię detalu, wymagania dokładnościowe, wielkość produkcji oraz planowany poziom automatyzacji.

Czym różni się szlifierka między kłami od bezkłowej?

Najważniejsza różnica dotyczy sposobu prowadzenia obrabianego detalu.

W szlifierce między kłami detal jest zamocowany pomiędzy kłem wrzeciennika i kłem konika.

W szlifierce bezkłowej detal nie jest mocowany. Podczas obróbki znajduje się pomiędzy ściernicą roboczą i ściernicą regulacyjną, opierając się na listwie podporowej.

Ta pozornie niewielka różnica ma ogromny wpływ na możliwości produkcyjne obu typów maszyn.

Jak zbudowana jest szlifierka do wałków między kłami?

Szlifierki do wałków między kłami należą do najbardziej uniwersalnych maszyn stosowanych w szlifowaniu zewnętrznym. Ich konstrukcja została zaprojektowana w taki sposób, aby zapewnić stabilne pozycjonowanie detalu oraz możliwość obróbki elementów o zróżnicowanej geometrii.

Największą zaletą tej technologii jest możliwość precyzyjnego prowadzenia wału podczas obróbki. Dzięki temu szlifierki między kłami bardzo dobrze sprawdzają się przy produkcji wałów stopniowanych, wrzecion, wałów napędowych oraz innych elementów wymagających zachowania wysokiej współosiowości.

W przeciwieństwie do szlifierek bezkłowych obrabiany detal jest tutaj mocowany pomiędzy kłami, co zapewnia dużą kontrolę nad jego położeniem podczas całego procesu.

Chcesz dowiedzieć się więcej o szlifowaniu wałków?

Przygotowaliśmy również szczegółowe kompendium poświęcone technologii szlifowania wałków oraz najczęściej stosowanym metodom obróbki.

➡ Przeczytaj: Kompendium szlifowania wałków

Wrzeciennik i napęd detalu

Wrzeciennik jest jednym z najważniejszych zespołów szlifierki między kłami. Odpowiada za napęd obrabianego wału i utrzymanie jego stabilnego ruchu obrotowego.

Od jakości wykonania wrzeciennika zależy między innymi płynność pracy maszyny, stabilność procesu oraz możliwość uzyskania wymaganej dokładności.

W nowoczesnych szlifierkach CNC prędkość obrotowa detalu może być sterowana automatycznie, co pozwala dostosować parametry obróbki do rodzaju materiału, średnicy wału oraz wymagań jakościowych.

W przypadku produkcji precyzyjnych elementów nawet niewielkie odchylenia pracy wrzeciennika mogą mieć wpływ na końcową jakość detalu.

Konik i mocowanie między kłami

Drugim charakterystycznym elementem tej konstrukcji jest konik.

Jego zadaniem jest podparcie wału od strony przeciwnej do wrzeciennika oraz zapewnienie odpowiedniej sztywności całego układu.

Detal mocowany jest pomiędzy dwoma kłami, dzięki czemu jego pozycja pozostaje stabilna nawet podczas obróbki długich lub ciężkich elementów.

To właśnie mocowanie między kłami sprawia, że technologia ta jest tak często wykorzystywana do obróbki:

• wałów stopniowanych,
• wałów przekładniowych,
• wałów napędowych,
• wrzecion,
• długich elementów cylindrycznych.

Przy tego typu detalach stabilne podparcie ma kluczowe znaczenie dla zachowania współosiowości i dokładności wymiarowej.

Wrzeciono ściernicy i układ szlifujący

Za właściwe usuwanie materiału odpowiada ściernica zamontowana na wrzecionie ściernicy.

W zależności od rodzaju obrabianego materiału oraz wymagań jakościowych stosowane mogą być ściernice konwencjonalne (korund, elektrokorund, ceramiczne czy z węglika krzemu) lub z materiałów supertwardych jak CBN lub diament.

Dobór odpowiedniej ściernicy ma często równie duże znaczenie jak wybór samej maszyny.

Niewłaściwie dobrane narzędzie może ograniczać wydajność procesu, pogarszać jakość powierzchni lub powodować nadmierne zużycie ściernicy.

Dlatego podczas planowania procesu należy analizować szlifierkę i ściernicę jako jeden system technologiczny.

Układ osi CNC

Nowoczesne szlifierki do wałków coraz częściej wyposażone są w sterowanie CNC.

Pozwala ono automatycznie pozycjonować osie maszyny oraz realizować skomplikowane cykle obróbkowe bez konieczności ciągłej ingerencji operatora.

Dzięki temu możliwe jest:

• szlifowanie wielu średnic podczas jednego cyklu,
• automatyczna korekcja parametrów,
• zwiększenie powtarzalności,
• ograniczenie błędów ludzkich.

W przypadku produkcji seryjnej sterowanie CNC znacząco poprawia produktywność oraz stabilność procesu.

Układ chłodzenia i filtracji

Podczas szlifowania generowane są znaczne ilości ciepła.

Dlatego każda nowoczesna szlifierka wyposażona jest w system chłodzenia odpowiedzialny za dostarczanie cieczy chłodząco-smarującej do strefy obróbki.

Prawidłowo zaprojektowany układ chłodzenia pomaga:

• ograniczać ryzyko przypaleń,
• poprawiać jakość powierzchni,
• zwiększać trwałość ściernicy,
• stabilizować proces.

W zastosowaniach precyzyjnych równie ważna jest skuteczna filtracja cieczy, która pozwala usuwać zanieczyszczenia powstające podczas obróbki.

Jak zbudowana jest szlifierka bezkłowa?

Szlifierki bezkłowe wykorzystują zupełnie inną zasadę działania niż szlifierki między kłami.

Najważniejszą różnicą jest brak konieczności mocowania detalu.

Podczas obróbki element znajduje się pomiędzy ściernicą roboczą i ściernicą regulacyjną oraz opiera się na listwie podporowej.

Takie rozwiązanie pozwala znacząco zwiększyć wydajność procesu i ograniczyć czas potrzebny na załadunek oraz rozładunek detali.

To właśnie dlatego szlifierki bezkłowe są bardzo często wykorzystywane w produkcji seryjnej i masowej.

Chcesz lepiej poznać sam proces szlifowania bezkłowego?

W osobnym artykule szczegółowo omawiamy zasadę działania, rodzaje szlifowania bezkłowego oraz typowe zastosowania tej technologii.

➡ Przeczytaj: Kompendium szlifowania bezkłowego

Ściernica robocza

Podobnie jak w przypadku innych szlifierek, za usuwanie materiału odpowiada ściernica robocza.

Jej zadaniem jest nadawanie wymaganych wymiarów oraz jakości powierzchni obrabianego elementu.

W zależności od zastosowania wykorzystywane są różne rodzaje ściernic, których parametry dobiera się do materiału, geometrii detalu oraz oczekiwanej wydajności procesu.

Dobór ściernicy ma kluczowe znaczenie dla wydajności procesu

Rodzaj ziarna ściernego, spoiwo oraz parametry ściernicy wpływają zarówno na jakość powierzchni, jak i ekonomikę obróbki.

➡ Przeczytaj: CBN czy diament? Jak dobrać ściernicę do szlifowania

Ściernica regulacyjna

To element, który odróżnia szlifierkę bezkłową od większości innych maszyn szlifierskich.

Ściernica regulacyjna nie odpowiada za usuwanie materiału.

Jej zadaniem jest:

• kontrolowanie obrotu detalu,
• sterowanie jego przesuwem,
• stabilizacja procesu.

Od ustawienia ściernicy regulacyjnej zależy między innymi szybkość podawania detalu oraz dokładność obróbki.

To właśnie dzięki niej możliwe jest szlifowanie przelotowe, które stanowi jedną z najbardziej wydajnych metod obróbki elementów cylindrycznych.

Listwa podporowa

Podczas szlifowania detal opiera się na specjalnej listwie podporowej umieszczonej pomiędzy ściernicą roboczą i regulacyjną.

Choć jest to element stosunkowo prosty konstrukcyjnie, jego znaczenie dla procesu jest bardzo duże.

Prawidłowe ustawienie listwy wpływa na:

• stabilność obróbki,
• dokładność wymiarową,
• okrągłość,
• jakość powierzchni.

W wielu aplikacjach właśnie precyzyjne przygotowanie listwy podporowej decyduje o końcowych efektach procesu.

System podawania detali

Jedną z największych zalet szlifierek bezkłowych jest możliwość bardzo łatwej automatyzacji załadunku i rozładunku.

W produkcji seryjnej często wykorzystywane są:

• podajniki wibracyjne,
• podajniki magazynowe,
• manipulatory,
• roboty przemysłowe.

Pozwala to znacząco ograniczyć udział operatora w procesie i zwiększyć wydajność produkcji.

Automatyzacja i integracja z linią produkcyjną

Szlifierki bezkłowe bardzo dobrze współpracują z systemami automatycznego transportu detali oraz kontroli jakości.

Dzięki temu mogą być częścią zintegrowanych linii produkcyjnych pracujących przez wiele godzin bez konieczności ingerencji operatora.

To właśnie dlatego technologia bezkłowa jest tak popularna w branżach produkujących duże serie identycznych elementów, takich jak:

• motoryzacja,
• produkcja łożysk,
• hydraulika siłowa,
• przemysł maszynowy.

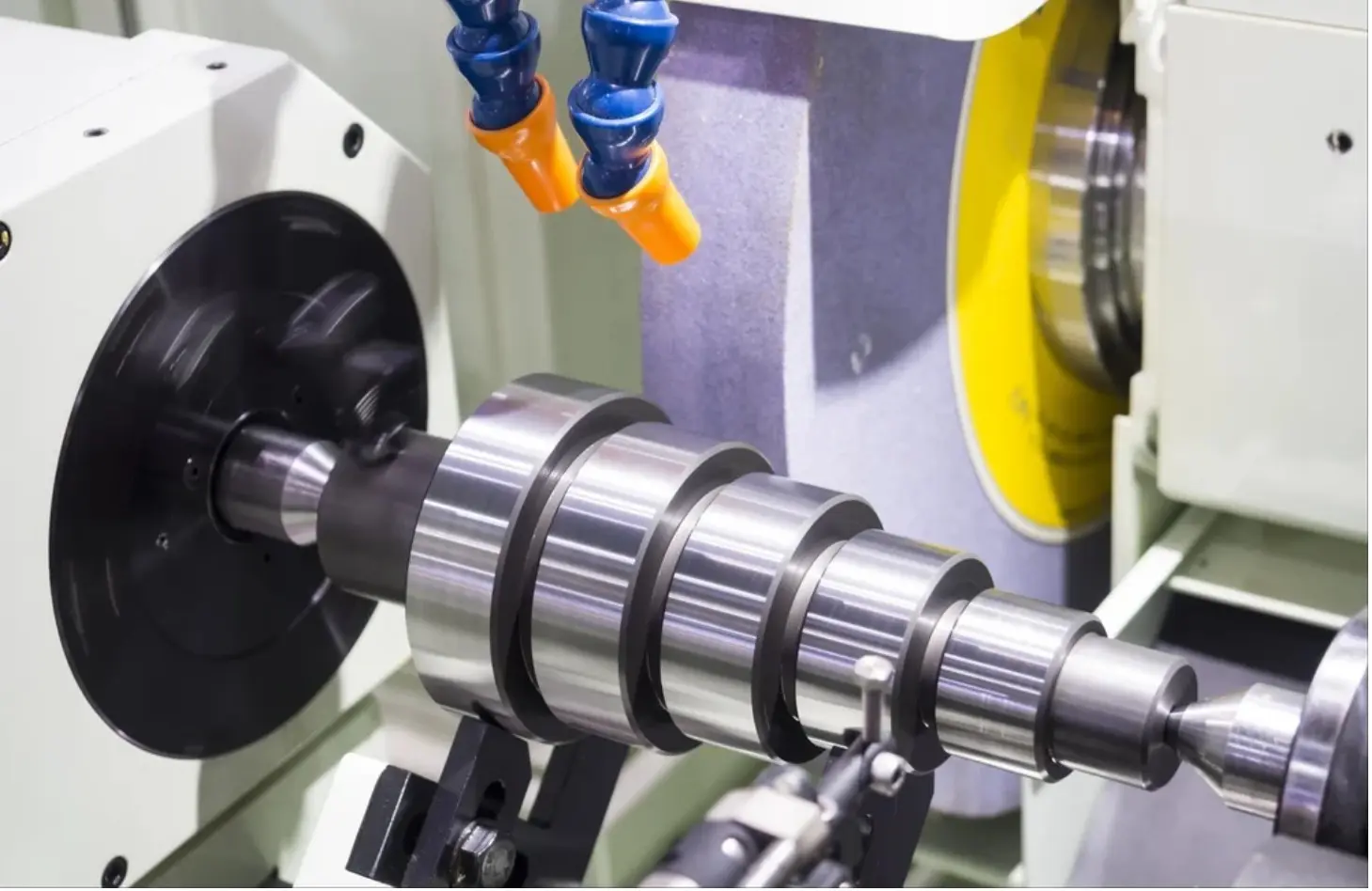

Nowoczesne szlifierki CNC do wałków

Współczesne szlifierki do wałków oferują znacznie więcej niż samą obróbkę. Coraz większe znaczenie mają automatyzacja, integracja z systemami pomiarowymi, diagnostyka oraz możliwość pracy w zautomatyzowanych liniach produkcyjnych.

Przykładem takich rozwiązań są szlifierki CNC oferowane przez Micromatic Grinding Technologies (MGT), wykorzystywane zarówno do szlifowania między kłami, jak i w aplikacjach bezkłowych. W zależności od konfiguracji mogą być dostosowywane do produkcji jednostkowej, małoseryjnej oraz wielkoseryjnej. Zobacz ofertę szlifierek Micromatic Grinding Technologies dostępnych w Tradensa.

Jak konstrukcja maszyny wpływa na możliwości obróbki?

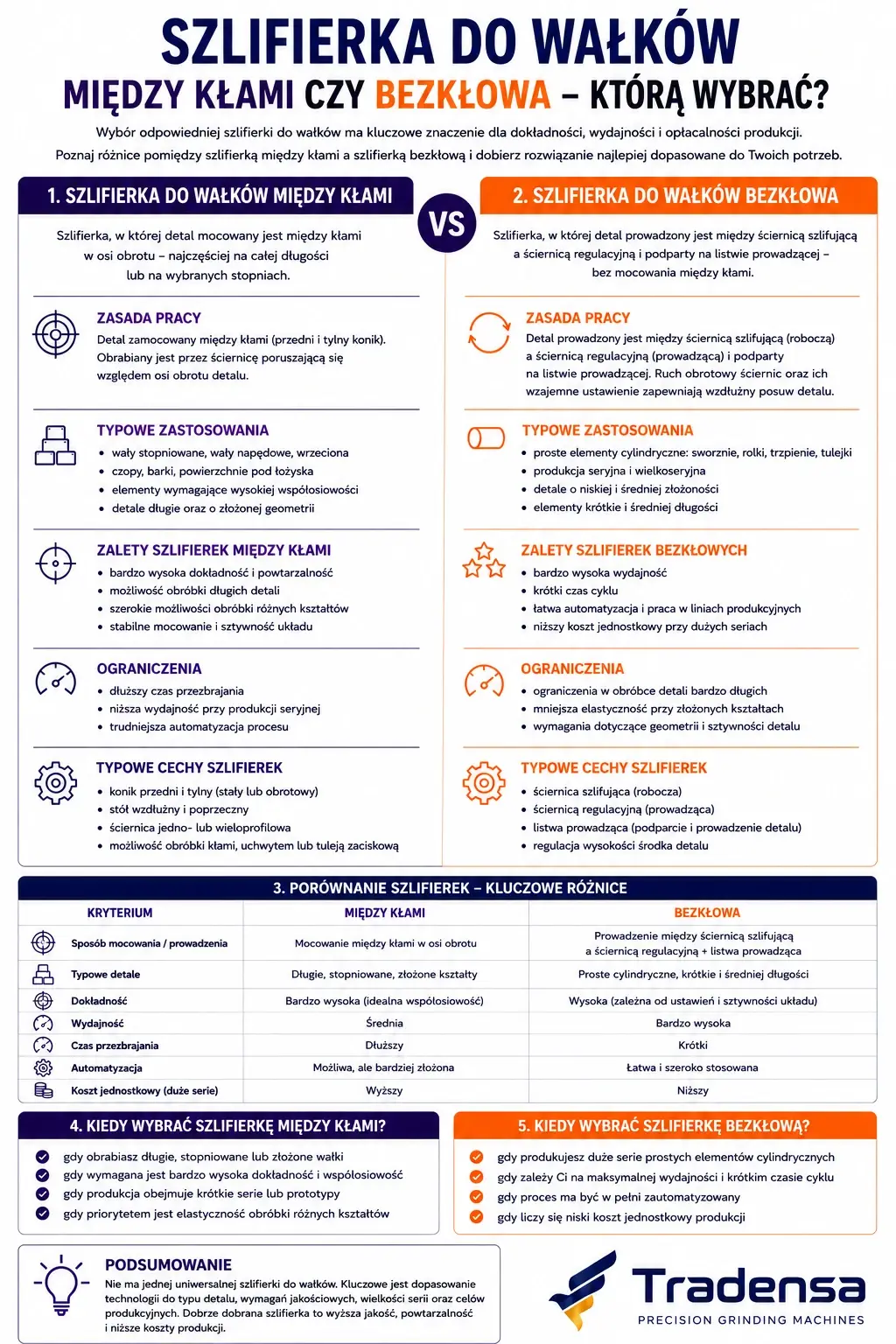

Cecha	Między kłami	Bezkłowa
Mocowanie detalu	Tak	Nie
Wały stopniowane	Bardzo dobre	Ograniczone
Długie wały	Bardzo dobre	Ograniczone
Produkcja masowa	Ograniczona	Bardzo dobra
Automatyzacja	Dobra	Bardzo dobra
Elastyczność	Bardzo dobre	Średnia
Krótkie serie	Bardzo dobre	Ograniczone

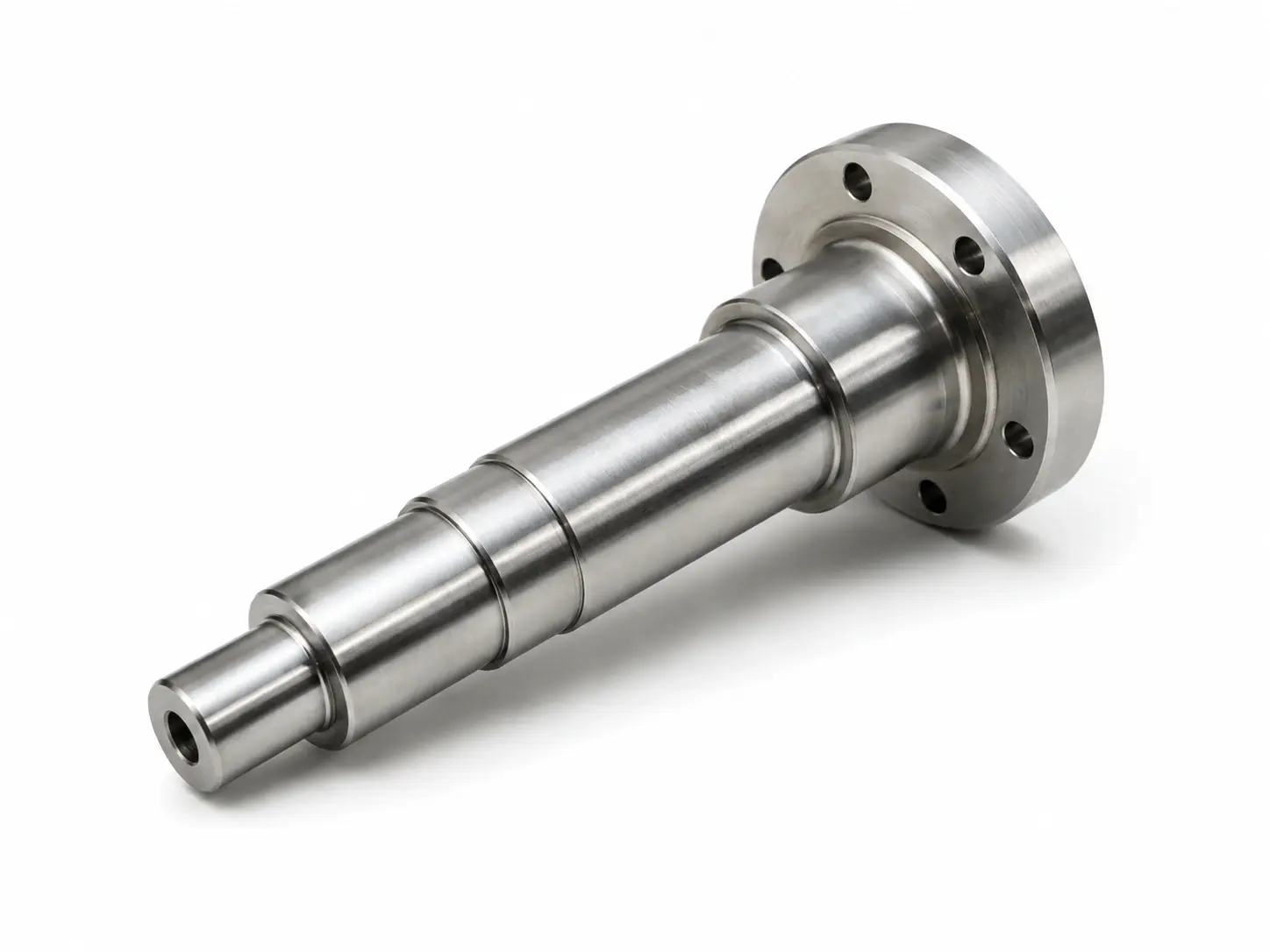

Jakie detale najlepiej obrabiać na szlifierkach między kłami?

Typ detalu:

• Wały napędowe
• Wały stopniowane
• Wrzeciona
• Wały przekładniowe
• Wały wielośrednicowe
• Długie wały

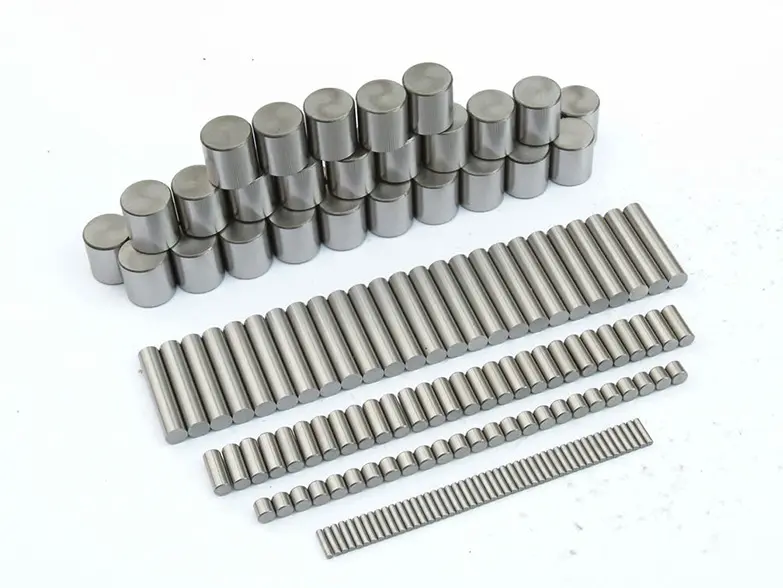

Jakie detale najlepiej obrabiać na szlifierkach bezkłowych?

Typ detalu:

• Sworznie
• Rolki
• Trzpienie
• Osie
• Tulejki
• Elementy łożyskowe

Która maszyna jest bardziej uniwersalna?

Jeżeli zakład produkuje wiele różnych typów wałów i często zmienia asortyment, przewagę najczęściej uzyskuje szlifierka między kłami.

Możliwość łatwiejszego dostosowania procesu do różnych geometrii sprawia, że jest to popularne rozwiązanie w produkcji jednostkowej i małoseryjnej.

Która maszyna jest bardziej wydajna?

W produkcji wielkoseryjnej najczęściej przewagę uzyskują szlifierki bezkłowe.

Wynika to z:

• braku konieczności mocowania detalu,
• łatwiejszej automatyzacji,
• krótszych czasów manipulacji,
• możliwości pracy przelotowej.

Nie oznacza to jednak, że będą najlepszym wyborem dla każdego rodzaju produkcji.

Czy szlifierka bezkłowa zawsze jest szybsza?

Nie.

Przy produkcji jednostkowej, prototypowej lub częstych zmianach detali przewaga wydajności może zostać ograniczona przez czas przygotowania procesu.

W takich sytuacjach szlifierka między kłami często okazuje się bardziej efektywnym rozwiązaniem.

Automatyzacja – gdzie łatwiej wdrożyć robotyzację?

To jedno z najważniejszych pytań podczas planowania nowych inwestycji.

Automatyzacja szlifierek między kłami

Możliwa jest integracja z robotami, magazynami detali i systemami pomiarowymi.

Jednak sposób mocowania detalu zwykle zwiększa złożoność automatyzacji.

Automatyzacja szlifierek bezkłowych

Konstrukcja procesu naturalnie sprzyja automatycznemu podawaniu i odbiorowi elementów.

Dlatego bezkłówki bardzo często spotykane są w produkcji masowej.

Checklista przed zakupem szlifierki do wałków

Wybór pomiędzy szlifierką między kłami i bezkłową nie powinien opierać się wyłącznie na parametrach katalogowych lub cenie maszyny. Znacznie ważniejsze jest dopasowanie technologii do rzeczywistych wymagań produkcji.

Przed podjęciem decyzji warto odpowiedzieć na kilka kluczowych pytań.

Jakie detale będą obrabiane?

To najważniejsze pytanie podczas wyboru maszyny.

Należy przeanalizować:

• geometrię detalu,
• długość wału,
• liczbę średnic,
• wymagania dotyczące współosiowości,
• rodzaj obrabianego materiału.

Już na tym etapie często można określić, czy bardziej odpowiednim rozwiązaniem będzie szlifierka między kłami czy bezkłowa.

Jakie są planowane wielkości produkcji?

Maszyna przeznaczona do produkcji jednostkowej będzie wybierana według innych kryteriów niż rozwiązanie dla produkcji wielkoseryjnej.

Warto określić:

• liczbę detali produkowanych miesięcznie,
• przewidywany wzrost produkcji,
• udział produkcji jednostkowej i seryjnej.

Im większe serie, tym większego znaczenia nabierają wydajność i możliwości automatyzacji.

Jakie tolerancje są wymagane?

Wymagana dokładność wymiarowa, współosiowość oraz jakość powierzchni mają bezpośredni wpływ na wybór technologii i konfiguracji maszyny.

Przed analizą ofert warto dokładnie określić wymagania jakościowe dla gotowego detalu.

Czy planowana jest automatyzacja?

Wiele firm wybiera maszynę pod aktualne potrzeby, pomijając plany rozwoju produkcji.

Warto już na początku określić:

• czy przewidywana jest robotyzacja,
• czy planowana jest produkcja bezobsługowa,
• czy wymagane będą automatyczne systemy pomiarowe,
• czy maszyna ma współpracować z linią produkcyjną.

Takie wymagania mogą mieć istotny wpływ na wybór rozwiązania.

Jak często będą zmieniane detale?

Produkcja oparta na kilku powtarzalnych detalach wymaga innego podejścia niż zakład realizujący wiele krótkich serii.

Im większa różnorodność produkcji, tym większego znaczenia nabiera elastyczność maszyny oraz łatwość przezbrojeń.

Jakie są plany rozwoju firmy?

Szlifierka jest inwestycją na wiele lat.

Dlatego warto analizować nie tylko obecne potrzeby, ale również kierunek rozwoju przedsiębiorstwa. Zmiany wielkości produkcji, nowe grupy detali czy wzrost poziomu automatyzacji mogą mieć duży wpływ na opłacalność wybranego rozwiązania.

Szybka lista kontrolna przed zakupem

Przed rozmową z dostawcą przygotuj:

✅ rysunek techniczny detalu

✅ materiał obrabiany

✅ wymagane tolerancje

✅ planowaną wielkość produkcji

✅ informacje o przyszłej automatyzacji

✅ przewidywany rozwój produkcji

Im dokładniej określone zostaną wymagania procesu, tym łatwiej dobrać szlifierkę, która będzie efektywnie wspierać produkcję przez wiele lat.

Co bardziej wpływa na koszt produkcji – maszyna czy proces?

To jedna z najczęściej pomijanych kwestii.

Na koszt detalu wpływają:

• czas cyklu,
• liczba przezbrojeń,
• wykorzystanie maszyny,
• poziom automatyzacji,
• koszt operatora,
• stabilność procesu.

Dlatego droższa maszyna może w wielu przypadkach okazać się bardziej ekonomicznym rozwiązaniem.

Właśnie dlatego analiza ROI nie powinna opierać się wyłącznie na cenie zakupu maszyny. W praktyce większe znaczenie mają wydajność procesu, koszty przezbrojeń, wykorzystanie maszyny oraz możliwość automatyzacji.

Kiedy inwestycja w szlifierkę bezkłową lub między kłami zaczyna się opłacać?

Podczas wyboru nowej szlifierki wiele firm koncentruje się przede wszystkim na cenie zakupu maszyny. W praktyce o opłacalności inwestycji znacznie częściej decydują koszty eksploatacyjne, wydajność procesu oraz możliwość automatyzacji produkcji.

Dlatego odpowiedź na pytanie „która maszyna jest tańsza?” bardzo często nie jest najważniejsza. Znacznie istotniejsze jest określenie, która technologia pozwoli osiągnąć niższy koszt jednostkowy produkcji w konkretnym zastosowaniu.

Kiedy warto rozważyć szlifierkę między kłami?

Szlifierki między kłami najczęściej okazują się korzystnym rozwiązaniem w przypadku:produkcji jednostkowej,
produkcji małoseryjnej,
częstych zmian detali,
obróbki wałów stopniowanych,
produkcji elementów o bardziej złożonej geometrii.

W takich zastosowaniach największą wartość stanowi elastyczność procesu. Krótszy czas przygotowania nowych detali oraz możliwość obróbki szerokiego zakresu elementów często mają większe znaczenie niż maksymalna wydajność pojedynczego cyklu.

Kiedy największe korzyści daje szlifierka bezkłowa?

Szlifierki bezkłowe najczęściej osiągają przewagę ekonomiczną w przypadku:

• dużych serii produkcyjnych,
• produkcji masowej,
• obróbki prostych elementów cylindrycznych,
• wdrażania automatyzacji,
• pracy wielozmianowej.

Brak konieczności mocowania detalu pozwala ograniczyć czas manipulacji elementem, a łatwa integracja z podajnikami i robotami umożliwia znaczące zwiększenie wydajności procesu.

Wraz ze wzrostem liczby produkowanych detali korzyści wynikające z automatyzacji oraz krótszego czasu cyklu stają się coraz bardziej zauważalne.

Najczęstsze błędy podczas wyboru szlifierki

Zakup szlifierki do wałków jest inwestycją na wiele lat. Dlatego błędna decyzja może skutkować ograniczoną wydajnością, wysokimi kosztami przezbrojeń lub problemami z dalszą automatyzacją produkcji. Poniżej przedstawiamy błędy, które najczęściej pojawiają się podczas wyboru maszyn do szlifowania wałków.

Zakup bezkłówki do krótkich serii

Szlifierki bezkłowe kojarzone są przede wszystkim z wysoką wydajnością. W wielu przypadkach jest to słuszne założenie, jednak nie oznacza to, że będą najlepszym rozwiązaniem dla każdej produkcji.

Jeżeli zakład realizuje krótkie serie, często zmienia asortyment lub produkuje wiele różnych typów detali, czas przygotowania procesu może ograniczać korzyści wynikające z wysokiej wydajności maszyny.

W takich sytuacjach bardziej elastyczna szlifierka między kłami często okazuje się korzystniejszym rozwiązaniem.

Zakup szlifierki między kłami do produkcji masowej

Drugim częstym błędem jest wybór szlifierki między kłami do produkcji bardzo dużych serii prostych elementów cylindrycznych.

W przypadku sworzni, rolek, osi czy trzpieni często większe znaczenie ma wydajność procesu i możliwość automatyzacji niż elastyczność maszyny.

W takich zastosowaniach szlifierki bezkłowe pozwalają zwykle ograniczyć czas cyklu i zmniejszyć koszt jednostkowy produkcji.

Pomijanie planów automatyzacji

Wiele firm wybiera maszynę wyłącznie pod kątem obecnych potrzeb.

Tymczasem inwestycja w szlifierkę bardzo często planowana jest na kilkanaście lub nawet kilkadziesiąt lat.

Dlatego już na etapie wyboru warto odpowiedzieć na pytania:

• Czy w przyszłości planowana jest robotyzacja?
• Czy przewidywany jest wzrost produkcji?
• Czy będzie potrzebna automatyczna kontrola jakości?
• Czy planowana jest produkcja bezobsługowa?

Brak takiej analizy może prowadzić do konieczności kosztownej modernizacji lub wymiany maszyny.

Analiza wyłącznie ceny zakupu

Najtańsza maszyna nie zawsze oznacza najniższy koszt produkcji.

Znacznie większy wpływ na ekonomię procesu mogą mieć:

• czas przezbrojeń,
• wydajność,
• niezawodność,
• koszt obsługi,
• możliwość automatyzacji.

Przed podjęciem decyzji warto analizować całkowity koszt użytkowania maszyny, a nie tylko jej cenę zakupu.

Brak analizy przyszłego wzrostu produkcji

Produkcja bardzo rzadko pozostaje niezmienna przez wiele lat.

Zmieniają się:

• wymagania klientów,
• wielkości serii,
• poziom automatyzacji,
• rodzaje detali.

Dlatego wybierając szlifierkę, warto uwzględnić nie tylko aktualne potrzeby, ale również kierunek rozwoju przedsiębiorstwa.

Maszyna dobrze dopasowana do planów rozwoju pozwala uniknąć ograniczeń technologicznych w przyszłości.

Najczęstsze pytania przy wyborze szlifierki między kłami lub bezkłowej

Która szlifierka zapewnia większą dokładność – między kłami czy bezkłowa?

Nie można jednoznacznie wskazać technologii, która zawsze zapewnia wyższą dokładność. Obie metody pozwalają osiągać bardzo wysoką jakość obróbki, jednak każda z nich została zaprojektowana do innych zastosowań. Ostateczny wynik zależy od geometrii detalu, jakości maszyny, doboru ściernicy oraz parametrów procesu.

Czy każdą część można szlifować bezkłowo?

Nie.

Szlifowanie bezkłowe najlepiej sprawdza się w przypadku elementów cylindrycznych o stosunkowo prostej geometrii. W przypadku wałów stopniowanych, elementów wielośrednicowych lub detali wymagających szczególnej kontroli współosiowości często lepszym rozwiązaniem okazuje się szlifowanie między kłami.

Czy szlifierka bezkłowa nadaje się do krótkich serii?

Tak, jednak nie zawsze będzie to najbardziej ekonomiczne rozwiązanie.

W przypadku częstych zmian detali oraz niewielkich serii większe znaczenie może mieć elastyczność procesu niż maksymalna wydajność. Dlatego wiele zakładów realizujących produkcję jednostkową i małoseryjną wybiera szlifierki między kłami.

Czy szlifierka między kłami może pracować automatycznie?

Tak.

Nowoczesne szlifierki CNC mogą współpracować z robotami przemysłowymi, magazynami detali oraz automatycznymi systemami pomiarowymi. Należy jednak pamiętać, że sposób mocowania detalu zwykle powoduje większą złożoność automatyzacji niż w przypadku szlifierek bezkłowych.

Jakie detale najczęściej obrabia się na szlifierkach bezkłowych?

Najczęściej są to:

• sworznie,
• rolki,
• trzpienie,
• osie,
• tulejki,
• elementy łożyskowe,
• części produkowane w dużych seriach.

W takich zastosowaniach szczególnie istotna jest wysoka wydajność oraz możliwość automatycznego podawania detali.

Jakie detale najlepiej obrabiać między kłami?

Technologia między kłami bardzo dobrze sprawdza się przy obróbce:

• wałów napędowych,
• wałów stopniowanych,
• wrzecion,
• wałów przekładniowych,
• elementów specjalnych,
• detali wymagających wysokiej współosiowości.

Jest to rozwiązanie często wybierane w produkcji jednostkowej i małoseryjnej.

Kiedy inwestycja w szlifierkę bezkłową ma największy sens?

Największe korzyści z zastosowania szlifierki bezkłowej uzyskują przedsiębiorstwa produkujące duże serie podobnych elementów cylindrycznych. W takich warunkach wysoka wydajność oraz łatwa automatyzacja pozwalają znacząco obniżyć koszt jednostkowy produkcji.

Kiedy warto wybrać szlifierkę między kłami?

Szlifierka między kłami jest dobrym rozwiązaniem dla firm produkujących zróżnicowane detale, wały stopniowane oraz elementy wymagające częstych zmian produkcji. Jej największą zaletą jest elastyczność oraz możliwość obróbki bardziej skomplikowanych geometrii.

Co jest ważniejsze przy zakupie szlifierki – cena czy wydajność?

Cena zakupu jest istotna, jednak nie powinna być jedynym kryterium wyboru. Znacznie większy wpływ na opłacalność inwestycji mogą mieć wydajność procesu, koszty przezbrojeń, możliwość automatyzacji oraz przyszłe potrzeby produkcyjne przedsiębiorstwa.

Czy sama szlifierka decyduje o jakości procesu?

Nie.

Na jakość obróbki wpływają również:

• ściernica,
• system mocowania,
• wyważenie,
• chłodzenie,
• parametry obróbki,
• doświadczenie operatora i technologa.

Dlatego skuteczna optymalizacja procesu wymaga spojrzenia na cały system technologiczny, a nie wyłącznie na samą maszynę.

Nie wiesz, która szlifierka będzie najlepsza dla Twojej produkcji?

Wybór pomiędzy szlifierką między kłami i bezkłową zależy od wielu czynników, takich jak geometria detalu, wielkość produkcji, wymagane tolerancje czy plany automatyzacji.

Dlatego dobór odpowiedniej maszyny warto rozpocząć od analizy konkretnej aplikacji, a nie wyłącznie parametrów katalogowych.

Nasi specjaliści pomagają dobrać nie tylko szlifierkę, ale również odpowiednie ściernice, oprzyrządowanie oraz konfigurację procesu.

Jak przygotować zapytanie?

Aby ułatwić wstępną analizę, warto przesłać:

• rysunek techniczny detalu,
• materiał obrabiany,
• wymagane tolerancje,
• planowaną wielkość produkcji,
• informację o planowanej automatyzacji.

Na podstawie tych danych możemy wstępnie określić, czy lepszym rozwiązaniem będzie szlifierka między kłami czy bezkłowa oraz jakie rozwiązania technologiczne warto rozważyć.

W wielu przypadkach już na podstawie rysunku technicznego możemy wstępnie określić, czy bardziej odpowiednim rozwiązaniem będzie szlifierka między kłami czy bezkłowa.

Skontaktuj się z ekspertami Tradensa. Jeżeli planujesz zakup nowej szlifierki, modernizację procesu lub chcesz porównać dostępne rozwiązania, skontaktuj się z naszym zespołem.

Prześlij rysunek techniczny lub podstawowe informacje o detalu, a pomożemy dobrać technologię dopasowaną do Twojej produkcji.

Powiązane artykuły

Szlifowanie wałków między kłami czy bezkłowe?
Jak dobrać ściernicę do szlifowania wałków?
CBN czy diament?
Jakie tolerancje można osiągnąć podczas szlifowania wałków?

Podsumowanie

Szlifierki między kłami i bezkłowe zostały stworzone do różnych zastosowań. Pierwsze zapewniają wysoką elastyczność i doskonale sprawdzają się przy bardziej złożonych detalach. Drugie oferują wyjątkową wydajność oraz łatwiejszą automatyzację produkcji wielkoseryjnej.

Najlepsza inwestycja to nie zawsze najdroższa maszyna, lecz rozwiązanie najlepiej dopasowane do geometrii detalu, wielkości produkcji i planów rozwoju przedsiębiorstwa.

Opracowanie i konsultacja technologiczna:

Artur Łukaszewicz, Tradensa Sp. z o.o.

E-mail: artur.lukaszewicz@tradensa.pl
Telefon: +48 733 003 535
