Szlifierki bezkłowe CNC i konwencjonalne do szlifowania bezkłowego
Szlifierki bezkłowe CNC do wałków i rur
Szlifierki bezkłowe konwencjonalne
Tradensa jest przedstawicielem Micromatic Grinding w Polsce – producenta szlifierek bezkłowych konwencjonalnych, hydraulicznych oraz szlifierek bezkłowych CNC do precyzyjnego szlifowania bezkłowego.
Dostarczamy indywidualnie zaprojektowane oraz ustandaryzowane maszyny do szlifowania bezkłowego
W ofercie posiadamy szlifierki bezkłowe w wariantach konwencjonalnych, hydraulicznych oraz CNC, najczęściej ze sterowaniem Fanuc lub innym systemem dobranym do wymagań procesu.
Maszyny wykonujemy wraz z wymaganym oprzyrządowaniem oraz na życzenie automatyzacją produkcji.
Wszystkie oferowane maszyny mogą być dostarczane z certyfikatem CE, wsparciem serwisowym z europejskiej centrali w Niemczech oraz lokalnym wsparciem technicznym Tradensa.
Rodzaje szlifierek bezkłowych w naszej ofercie
- Szlifierki bezkłowe w wersji konwencjonalnej i hydraulicznej
- Szlifierki bezkłowe w wersji CNC
- Szlifierki bezkłowe do szlifowania przelotowego
- Szlifierki bezkłowe do szlifowania wgłębnego
- Szlifierki specjalnego przeznaczenia projektowane pod konkretny detal i proces.
Micromatic Grinding – producent precyzyjnych szlifierek bezkłowych CNC i konwencjonalnych
Szlifierka bezkłowa Micromatic Grinding CLG 6025 do szlifowania wgłębnego
Szlifierka bezkłowa CNC - Micromatic Grinding CLG 6050
Szlifierki bezkłowe do wałków, rur i elementów cylindrycznych – serie CLG i Jaguar
Szlifierki bezkłowe CNC Jaguar do dużych serii produkcyjnych
Szlifowanie bezkłowe sworzni zwrotnicy - szlifierka bezkłowa Micromatic Grinding
Jaguar CLG6020/CLG5020 – Szlifierki bezkłowe CNC opracowane zostały we współpracy technicznej z TGS, USA.
Jaguar CLG6020/5020 spełnia kryteria wysokowydajnego szlifowania bezkłowego. Maszyna nadaje się zarówno do szlifowania wgłębnego, jak i przelotowego małych i średnich części. Duży rozmiar ściernicy szlifującej o średnicy Ø610 mm z wydajną specyfikacją zmniejsza liczbę ustawień, a w modelu CLG6020 skraca czas cyklu. Maszyna może być wyposażona w różne narzędzia do obróbki części wraz z pełną automatyzacją. Idealna do szlifowania elementów takich jak zawory silnika, drążki skrętne, krzyżaki uniwersalne, wały sprężarek itp.
Łoże maszyny ma żebrowaną strukturę, co poprawia sztywność statyczną, dynamiczną i tłumienie drgań. Podpora wrzeciona koła regulacyjnego jest solidna, zapewniając większą trwałość. Do ruchu wgłębnego zastosowano ciężkie, wstępnie obciążone prowadnice rolkowe o wysokiej precyzji. Wrzeciona kół szlifierskich i regulacyjnych wyposażone są w łożyska przeciwcierne, a ich konstrukcja została zoptymalizowana metodą elementów skończonych (FEA), co zapewnia wytrzymałość przy maksymalnych obciążeniach dynamicznych. Maszyna ma także dwie osie CNC do profilowania kół szlifierskich.

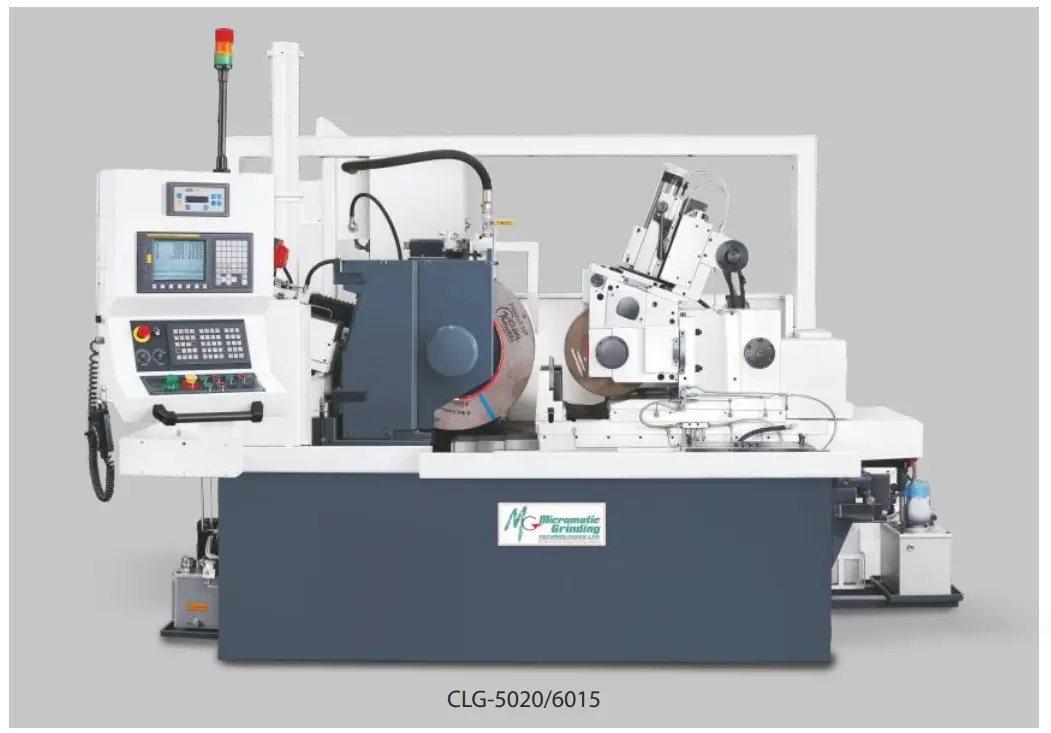

Szlifierka bezkłowa CNC - Micromatic CLG-5020/6015
Specyfikacja typoszeregu szlifierek bezkłowych serii Jaguar od Micromatic Grinding
| Specyfikacja | J/M | CLG 4015 | CLG-5020 | CLG-6015 | CLG-6025S | CLG-6025 | CLG-6030(TG) | CLG 6050(TG)/CLG 6060(TG*) |
| Minimalna-maksymalna średnica części | mm | 2-50 | 2-60 | 2-60 | 2-60 | 3-120 | 3-120 | 5-120 |
| Ściernica - średnica × szerokość × otwór | mm | ⌀405×150×⌀203.2 | ⌀510×200×⌀254 | ⌀610×150×⌀304.8 | ⌀610×250×⌀304.8(RBS) | ⌀405×150×⌀203.2 | ⌀610×305×⌀304.8 | ⌀610×600×⌀304.8/⌀610×500×⌀304.8 |
| Maksymalna prędkość obwodowa ściernicy | mm /s | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Moc wrzeciona szlifierskiego | kW | 7.5 | 11 (15) | 11 (15) | 15 | 22[30] | 30 | 37/45 |
| Koło regulacyjne - średnica × szerokość × otwór | mm | ⌀225×150×⌀200 | ⌀305×200×⌀127 | ⌀305×150×⌀127 | ⌀350×250×⌀127 (RBS) | ⌀350×250×⌀152.4 | ⌀350×305×⌀152.4 | ⌀355×500/⌀600×203.2 |
| Moc wrzeciona ściernicy regulacyjnej (koła regulacyjnego) | kW | 0.75 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 |
Dlaczego warto wybrać szlifierkę bezkłową CNC Micromatic Grinding?
- Żebrowana struktura łoża zapewnia lepszą sztywność statyczną i dynamiczną oraz tłumienie drgań.
- Sztywna zewnętrzna podpora łożyska wrzeciona koła regulacyjnego.
- Ciężkie, wstępnie obciążone precyzyjne prowadnice rolkowe do ruchu wgłębnego.
- Wrzeciona kół szlifierskich i regulacyjnych wyposażone są w łożyska przeciwcierne i przeszły analizę FEA pod kątem maksymalnego obciążenia dynamicznego.
- Dwuosiowy CNC do profilowania dowolnych kształtów na kole szlifierskim.
Analiza metodą elementów skończonych (FEA)
- Przeprowadzono analizę FEA dla wszystkich kluczowych części i podzespołów.
- Przeprowadzono analizę dynamiczną i statyczną.
- Prototyp został poddany surowym testom dotyczącym jakości i niezawodności, zgodnie z globalnymi standardami.
Podstawa maszyny
- Wysokiej jakości żeliwna podstawa maszyny jest poddawana obróbce cieplnej i odprężana przed obróbką.
- Żebrowana struktura (wzór plastra miodu) została zaprojektowana w celu zwiększenia sztywności statycznej, dynamicznej oraz tłumienia drgań.
Głowica koła regulacyjnego
- Wrzeciono koła pracuje na smarowanych precyzyjnych łożyskach rolkowych.
- Zapewniona jest sztywna zewnętrzna podpora dla maksymalnej sztywności i trwałości.
- Prędkość może być regulowana za pomocą napędu inwerterowego.
- Przekazywanie mocy odbywa się przez ślimak i koło ślimakowe.
- Pochylenie koła regulacyjnego względem osi poziomej: +5°~-3° dla szlifowania przelotowego.
- Regulacja pozioma koła regulacyjnego ±5 mm dla precyzyjnych ustawień.
- Model CLG 6050/6060 (TG) wyposażony jest w system Twin Grip.
Głowica koła szlifierskiego
- Nieruchoma głowica koła szlifierskiego zamocowana na łożu maszyny zapewnia maksymalną sztywność.
- Wrzeciono koła pracuje na smarowanych precyzyjnych łożyskach przeciwciernych/hydrostatycznych.
- Specjalny labirynt i uszczelnienia zapobiegają przedostawaniu się chłodziwa i pyłu do głowicy koła.
- Koła pasowe są dynamicznie wyważane w celu zmniejszenia wibracji.
- Opcjonalnie można zainstalować automatyczny dynamiczny układ wyważania wrzeciona.
- Model CLG 6030/6050/6060 (TG) wyposażony jest we wrzeciono typu Twin Grip dla lepszej sztywności i jakości części.
Podparcie elementów podczas szlifowania
- Łatwa do ustawienia, regulacji i wymiany podtrzymka
- Podtrzymka wyposażona jest w końcówki węglikowe.
Oś przesuwu głównej osi wgłębnej (szlifującej)
- Solidna konstrukcja z wstępnie obciążonymi prowadnicami LM zapewniającymi sztywność, precyzyjne i dokładne pozycjonowanie.
- Wstępnie obciążona śruba kulowa o średnicy 63 mm zapewniająca większą sztywność, dokładność i precyzyjny układ napędowy.
Oś przesuwu osi regulującej
- Regulacja mikropodziału na poziomie 0,001 mm zapewnia wysoką dokładność i precyzyjne ustawienie.
- Prowadnice typu jaskółczy ogon na górnej prowadnicy zapewniają płynny i dokładny ruch. Jest smarowana przez centralny smarownik.
- Prowadnice na jednostce przesuwnej są pokryte powłoką Turcite, aby zapewnić ruch bez poślizgu.
Dwuosiowy system CNC do profilowania ściernicy (koła szlifierskiego).
- Prowadnice przeciwcierne M/V dla osi poprzecznej oraz prowadnice LM dla osi wgłębnej zapewniające lepszą sztywność i dokładność.
- Maksymalna dokładność profilu dzięki profilowaniu CNC.
- Opcjonalnie dostępna rolka diamentowa do profilowania.
- Opcjonalnie dostępna obrotowa profilarka tarczowa.
Głowica koła regulacyjnego
- Hydrauliczny szablonowy obciągacz do profilowania koła regulacyjnego.
- Opcjonalnie dostępny dwuosiowy system CNC do profilowania.
Automatyzacja szlifowania bezkłowego przy użyciu podajników lub robota
- Automatyczne urządzenie do załadunku/rozładunku dla szlifowania wgłębnego (opcjonalnie).
- Automatyzacja w przypadku szlifierek bezkłowych do zaworów silnikowych.
- System załadunku/rozładunku typu bramowego.
- Automatyczne urządzenie do załadunku/rozładunku dla szlifowania przelotowego (opcjonalnie).
- Wibracyjny podajnik misowy dla małych elementów roboczych.
- Przenośnik rolkowy/pasowy dla rur i prętów.
Akcesoria do automatyzacji szlifierek bezkłowych
- Automatyczny układ wyważania.
- Profilarka tarczowa.
- Pomiar końcowy (Post Process Gauging).
- Rolka diamentowa.
- Półautomatyczny układ wyważania.
- Liniał pomiarowy Heidenhain.
Szlifierka bezkłowa CNC czy konwencjonalna?
Dobór szlifierki bezkłowej zależy od rodzaju detalu, wolumenu produkcji, wymaganej powtarzalności oraz sposobu ustawiania procesu. Szlifierka bezkłowa konwencjonalna lub hydrauliczna sprawdzi się przy prostszych detalach, mniejszych i średnich seriach oraz ręcznym ustawianiu procesu. Szlifierka bezkłowa CNC będzie lepszym wyborem przy produkcji seryjnej, automatyzacji, częstych przezbrojeniach i wysokich wymaganiach dotyczących powtarzalności.
| Potrzeba produkcyjna | Rekomendowany typ maszyny |
| Małe i średnie serie, proste detale cylindryczne | Szlifierka bezkłowa konwencjonalna lub hydrauliczna |
| Duże serie i powtarzalna produkcja | Szlifierka bezkłowa CNC |
| Częste zmiany detalu i szybkie przezbrojenia | Szlifierka bezkłowa CNC |
| Szlifowanie przelotowe rur, prętów i długich elementów | Konfiguracja do szlifowania przelotowego |
| Szlifowanie wgłębne detali stopniowanych | Konfiguracja do szlifowania wgłębnego / wcinającego |
| Produkcja z automatycznym załadunkiem i rozładunkiem | Szlifierka bezkłowa CNC z automatyzacją |
Szlifierki bezkłowe konwencjonalne do małych i średnich serii
Szlifierka bezkłowa konwencjonalna - Micromatic Grinding CLG-4015C
| Specyfikacja | J/M | CLG 4015C | CLG 5020C | CLG 5025C | CLG 6030C |
| Minimalna-maksymalna średnica części | mm | Ø3 ~ Ø60 | Ø3 ~ Ø60 | Ø3 ~ Ø60 | Ø3 ~ Ø120 |
| Ściernica - średnica × szerokość × otwór | mm | Ø405 x 150 x Ø203.2 | Ø510 x 200 x Ø254 | Ø510 x 250 x Ø310 | Ø610 x 305 x Ø304.8 |
| Maksymalna prędkość obwodowa ściernicy | mm/s | 33 | 33[45] | 33[45] | 33 |
| Moc wrzeciona szlifierskiego | kW | 7.5 | 11 [15] | 11 [15] | 30 |
| Koło regulacyjne - średnica × szerokość × otwór | mm | Ø255 x 150 x Ø127 | Ø305 x 200 x Ø127 | Ø305 x 250 x Ø127 | Ø350 x 305 x Ø152.4 |
| Moc wrzeciona ściernicy regulacyjnej (koła regulacyjnego) | kW | 1.1 | 1.5 | 1.5 | 2.2 |
Modele konwencjonalnych szlifierek bezkłowych najlepiej nadają się do szlifowania części w małych lub średnich seriach w procesie przelotowym lub przy ręcznej operacji wgłębnej.
Główne cechy:
- Żebrowana konstrukcja łoża zapewnia lepszą statyczną i dynamiczną sztywność oraz tłumienie drgań.
- Głowica szlifierska zamontowana na stałe na łożu maszyny dla maksymalnej sztywności. Konstrukcja wspornikowa.
- Wrzeciono ściernicy pracuje na łożyskach hydrodynamicznych wykonanych ze stopu brązu ołowiowego, z olejowym smarowaniem.
- Prowadnica koła regulacyjnego porusza się za pomocą ręcznie obsługiwanej śruby pociągowej z mikronastawą 1 µm, co pozwala uzyskać wysoką dokładność ustawienia procesu.
- Hydrauliczny kopiujący profilator do obciągania ściernicy i koła regulacyjnego.
Te maszyny są idealne do precyzyjnych operacji szlifowania, w większości przypadków wykorzystywane przez klientów w produkcji małych serii produkcyjnych.
Jeżeli szukasz wiedzy technicznej o procesie, sprawdź nasze kompendium o szlifowaniu bezkłowym.
