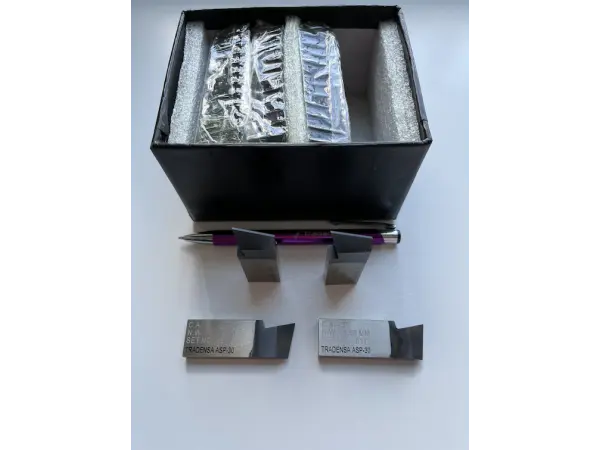

Noże Modul Konvoid ZFTK 250 X 5 i ZFTK 500 x 10

Obróbka kół stożkowych o zębach prostych dwoma głowicami z wymiennymi nożami. Synchorniczny ruch obu głowic wraz z obrotami koła zębatego stożkowego doprowadza do nacięcia zgodnego uzębienia.

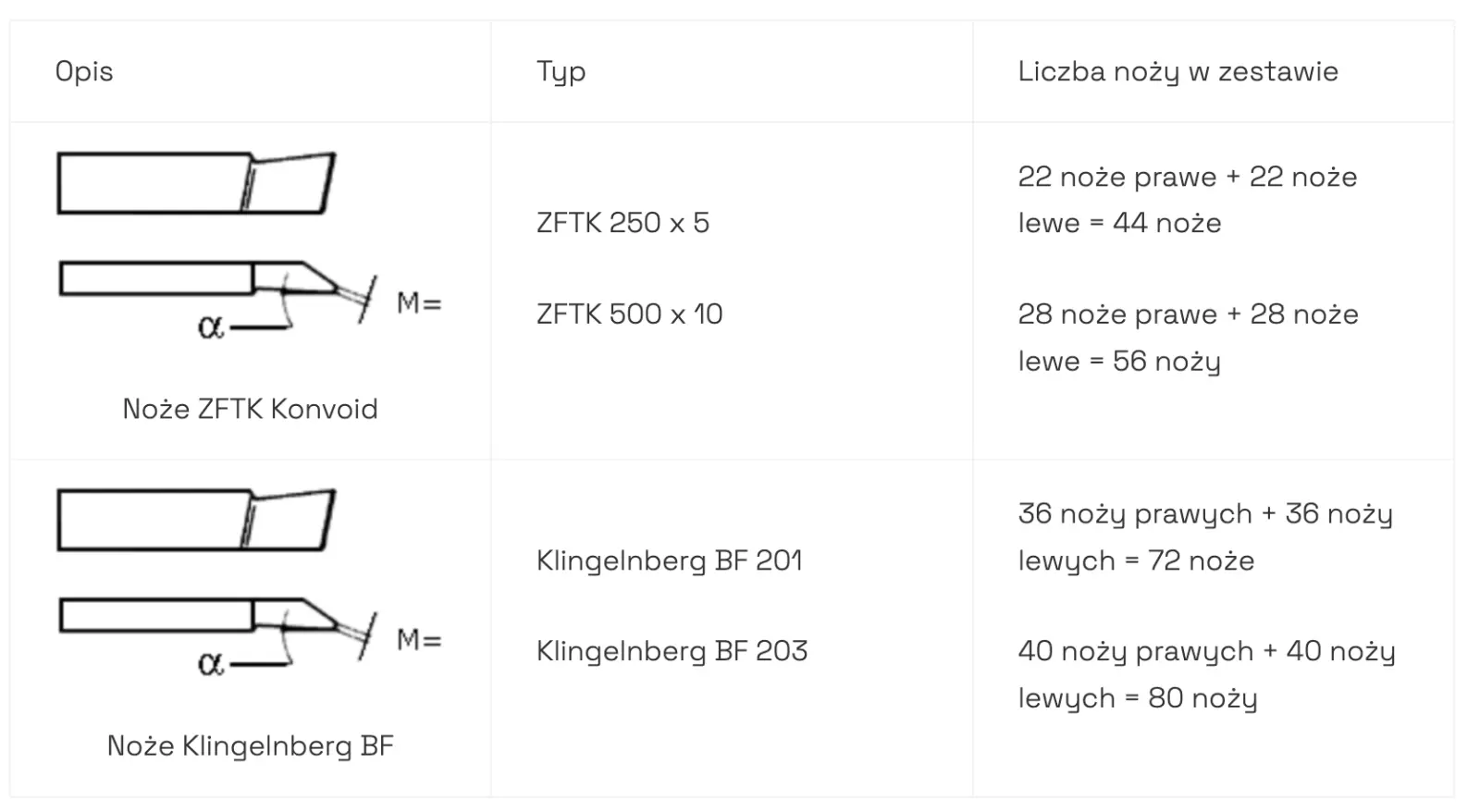

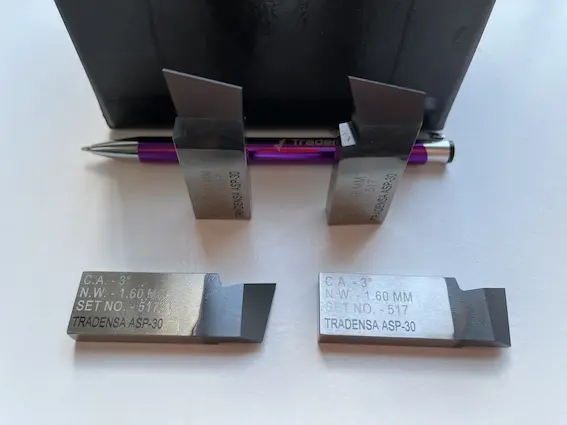

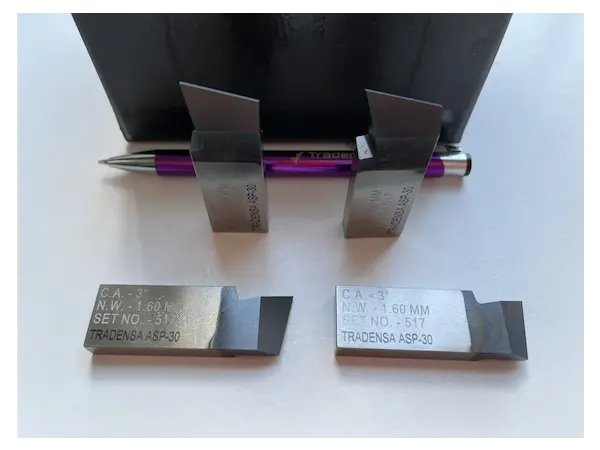

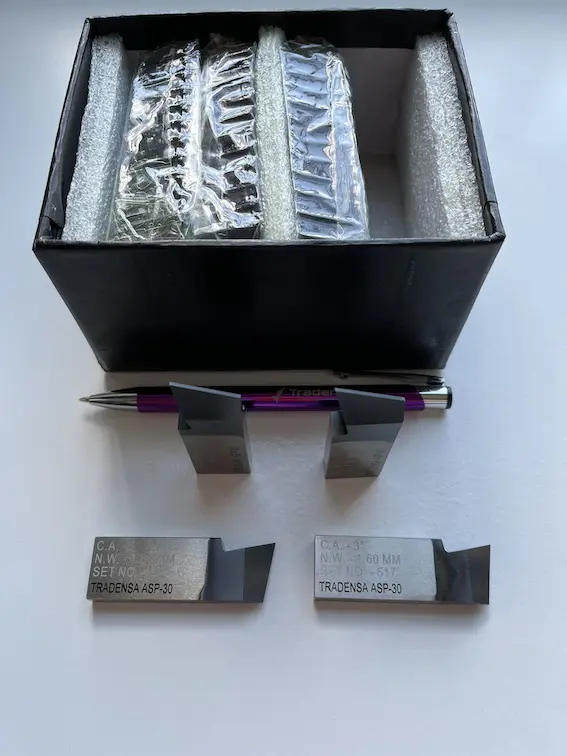

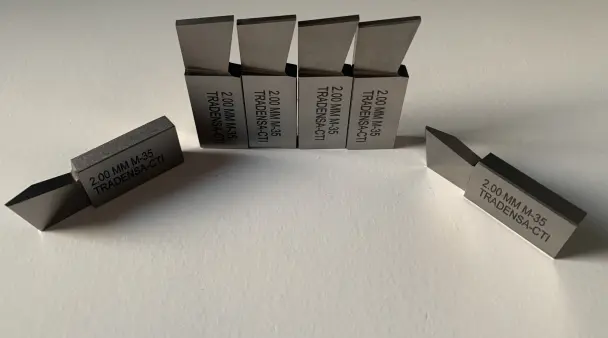

• Noże Modul Konvoid ZFTK 250 X 5: zestaw (22+22) 44 ostrzy.
• Noże Modul Konvoid ZFTK 500 X 10: Zestaw (28 + 28) 56 ostrzy.
• Noże Klingelnberg:
  • BF 201 - Zestaw 72 (36 + 36) noży.
  • BF 203 - Zestaw 80 (40 + 40) noży.
• Zestawy noży WMW.
• Noże RSR.

Noże strugarskie obwiedniowe NMMm, NMMn, NMMp

Noże strugarskie obwiedniowe Gleason, Minganti, Heidenreick, and Harbeck, WMW

Noże strugarskie obwiedniowe do produkcji kół stożkowych o zębach prostych. Jest to metoda kopiowa, obecnie rzadko stosowana ze względu na wolniejszy czas obróbki. Zestaw noży (dwie sztuki) strugarskich obwiedniowych jest zamocowany lustrzanie w suporcie i noże naprzemiennie wykonują ruch strugarski generując odpowiedni i zgodny profil luki w kole zębatym stożkowym.

Rodzaje i typy noży strugarskich obwiedniowych:

• Noże typu TWIN GENERATOR BLADES
• Zakres modułów od modułu 0.3 do modułu 20.
• Typy I do IV do wszystkich typów maszyn w zakresie modułów 1.0 do 25mm.
• Do produkcji kół stożkowych o zębach prostych m.in do maszyn Gleason, Minganti, Heidenreick, and Harbeck, WMW i pozostałych rosyjskich/radzieckich.
• Na życzenie możliwa konstrukcja ala noże VIS Warszawa:
  • Noże strugarskie obwiedniowe NMMm – długość L=75mm, moduły 0.5 do 8.5mm, 4 otwory montażowe.
  • Noże strugarskie obwiedniowe NMMn – długość L=100mm, moduły 1 do 10, 4 otwory montażowe.
  • Noże strugarskie obwiedniowe NMMp – długość L=125mm, moduły 3 do 20, 4 otwory montażowe.

Noże Gleason Revex i Coniflex

Nacinanie zębów w kołach stożkowych o zębach prostych metodą Gleason Coniflex jest metodą wykorzystywaną głównie do produkcji małoseryjnej. Jest to metoda podobna do nacinania kół stożkowych na maszynach ZFTK Konvoid i Klingelnberg, występują tutaj dwie głowice z wymiennymi nożami lub monolitycznymi głowicami.

• Obróbka wzdłużna i nacinanie jednoczesne dwoma tarczami z wymiennymi ostrzami.
• Gleason Revex - obróbka zgrubna moduł 1 do 7, zestawy wymiennych noży 20+20 = 40 noży
• Gleason Coniflex G114 / Gleason G.114 - zestaw 24 + 24 = 48 noży
• Gleason Coniflex G102E / Gleason G.102E - monolityczne głowice po 20 zębów 20 + 20 = 40 zębów.
• Gleason Coniflex G104E / Gleason G.104E - monolityczne głowice po 20 zębów 20 + 20 = 40 zębów lub po 24 zęby 24 + 24 = 48 zębów.

Segmenty noży Gleason Revacycle

Segmenty noży do obróbki kół stożkowych o zębach prostych pozwalają na bardzo wydajną obróbkę i przypominają przeciąganie. Obróbka kół stożkowych za pomocą segmentów Gleason Revacycle jest metodą kosztowną, w korpusie należy zamontować wiele segmentów zgrubnych i wykańczających. Stąd Gleason Revacycle jest wykorzystywany głównie w branży samochodowej do produkcji wysokoseryjnej lub masowej.

• Odpowiednie do korpusów 16’’, 21’’ i 25’.
• Produkcja jednego wrębu przy jednym obrocie narzędzia, ulepszony przepływ chłodziwa i lepsze usuwanie wiórów podczas obróbki.
• Segmenty produkowane są w dwóch wariantach: Completing (odmiana jednooperacyjna, obróbka zgrubna i wykańczająca wykonywana jest przy pomocy jednej głowicy) lub two-operation dwoma głowicami, zgrubną i wykańczającą.
• Liczba zębów zębnika nie powinna być mniejsza jak 9, a koło współpracujące musi zawierać od 13 do 25 zębów.

Narzędzia kształtowe do obróbki kół stożkowych o zębach prostych na frezarkach CNC, centrach obróbczych i frezarkach obwiedniowych CNC.

Frezy Conikron pozwalają na obróbkę kół stożkowych o zębach prostych na maszynach, które nie są do tego typu obróbki dedykowane.

Noże Klingelbnerg AMK

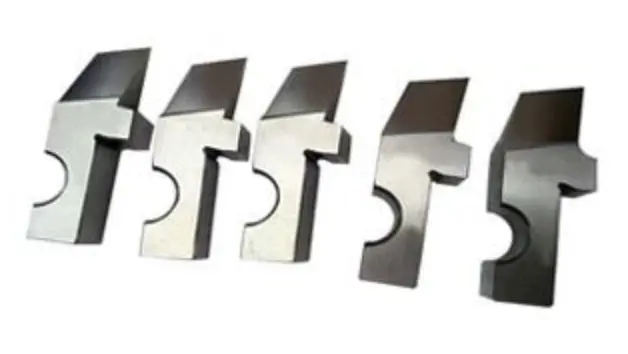

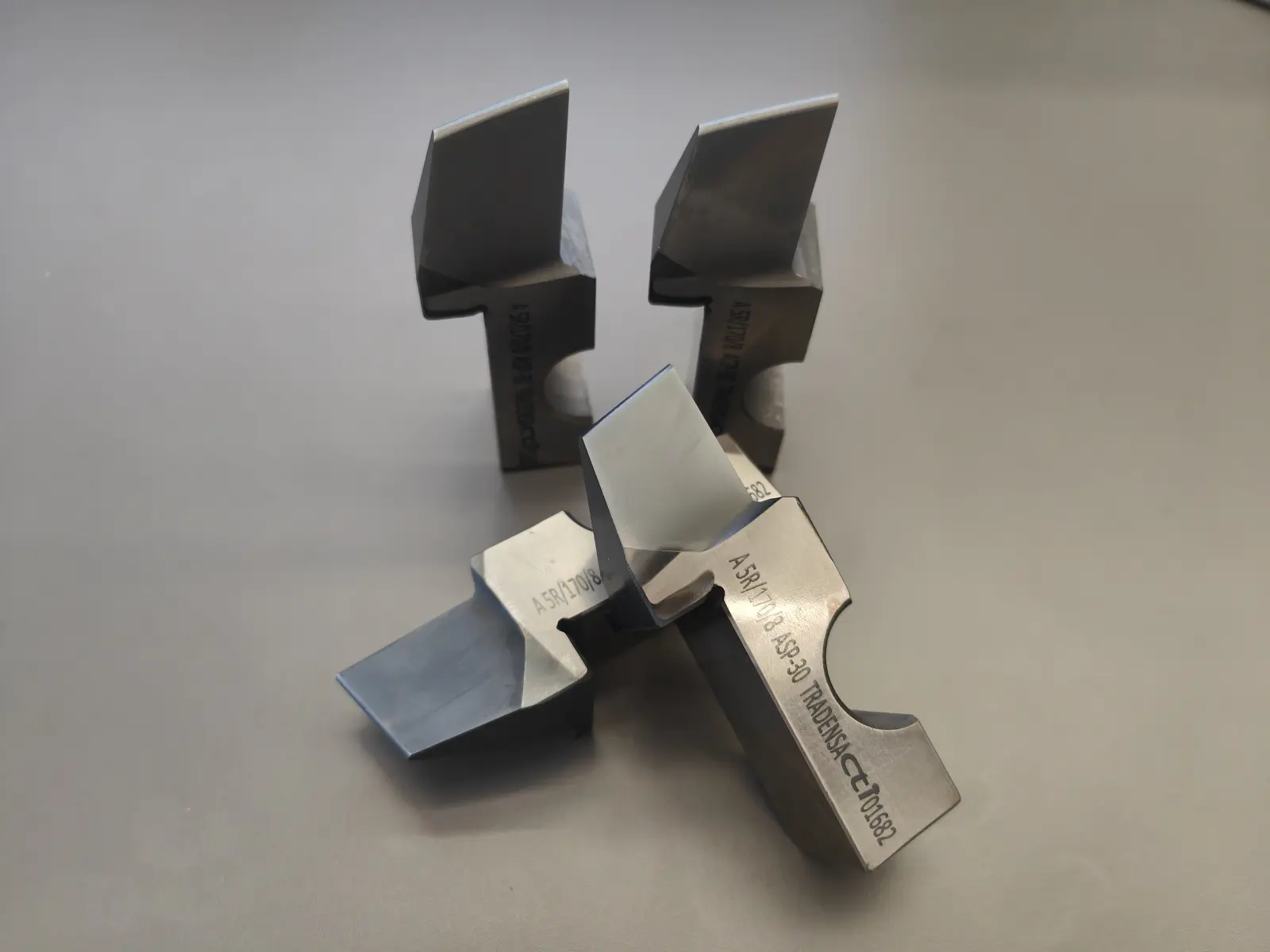

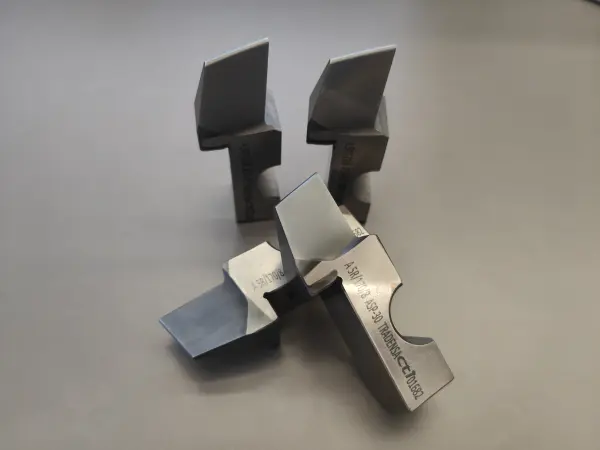

Noże Klingelnberg AMK służą do obróbki kół stożkowych o zębach łukowych. Jest to wydajna metoda produkcji, noże mocowane są parami w głowicy obróbczej.

Maszyny typu AMK 250, AMK 400, AMK 630, AMK 635, AMK 855, KNC40 & FK41B:

• Zestaw składa się z 10 noży – po 5 w dwóch formach J+K lub 20 noży – po 5 w czterech formach A+B+C+D.
• Noże Klingelnberg 5R/55 (J+K = 10 noży), do modułu 2.6
• Noże Klingelnberg 5R/75 (A+B+C+D=20 noży), do modułu 4.0
• Noże Klingelnberg 5R/100 (A+B+C+D=20 noży), do modułu 6
• Noże Klingelnberg 5R/135 (A+B+C+D=20 noży), do modułu 7.0
• Noże Klingelnberg 5R/170 (A+B+C+D=20 noży), do modułu 12.0
• Noże Klingelnberg 5R/210 (A+B+C+D=20 noży), do modułu 12.0
• Noże Klingelnberg 5R/218 (A+B+C+D=20 noży), do modułu 12.0
• Noże Klingelnberg 5R/260 (A+B+C+D=20 noży), do modułu 12.0
• Noże Klingelnberg 5R/268 (A+B+C+D=20 noży), do modułu 14.0

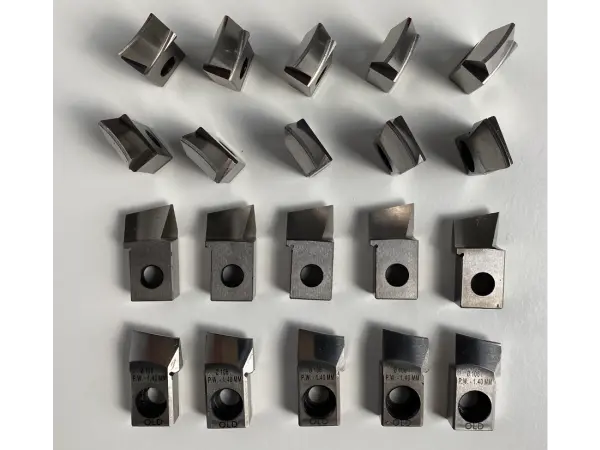

Noże Kurvex

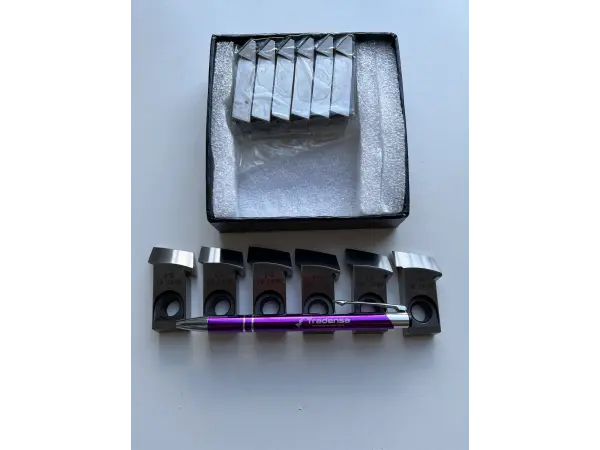

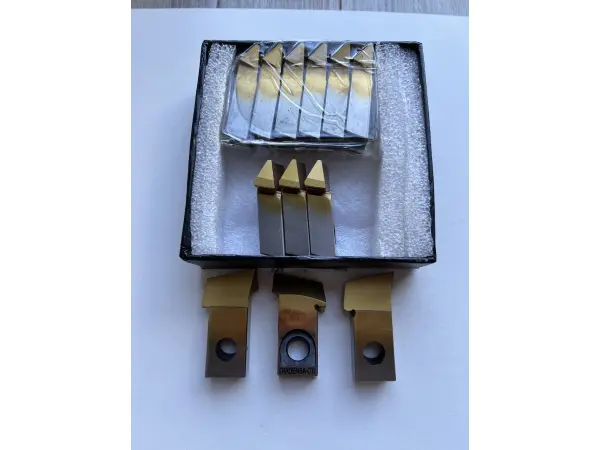

Noże Kurvex do kół stożkowych o zębach łukowych. Wersja noży do głowicy starszego oraz nowszego typu. Z modyfikacją zarysu (z Toprem) lub bez. Nożami Kurvex można obrabiać koła zębate od modułu 0,8 do modułu 10 o średnicy wierzchołka od 0,38 do 4,80mm. Średnica wierzchołka ma oznaczenia:

• PW -  z ang. Point Width.
• M - z niem. Messerspitzenbreite.

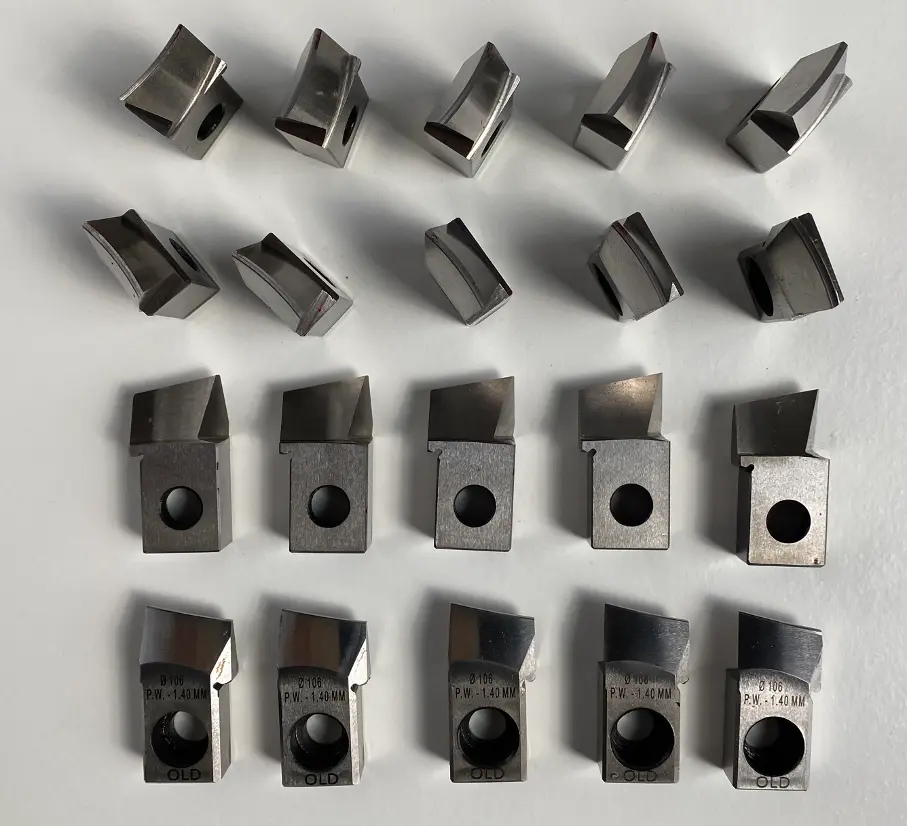

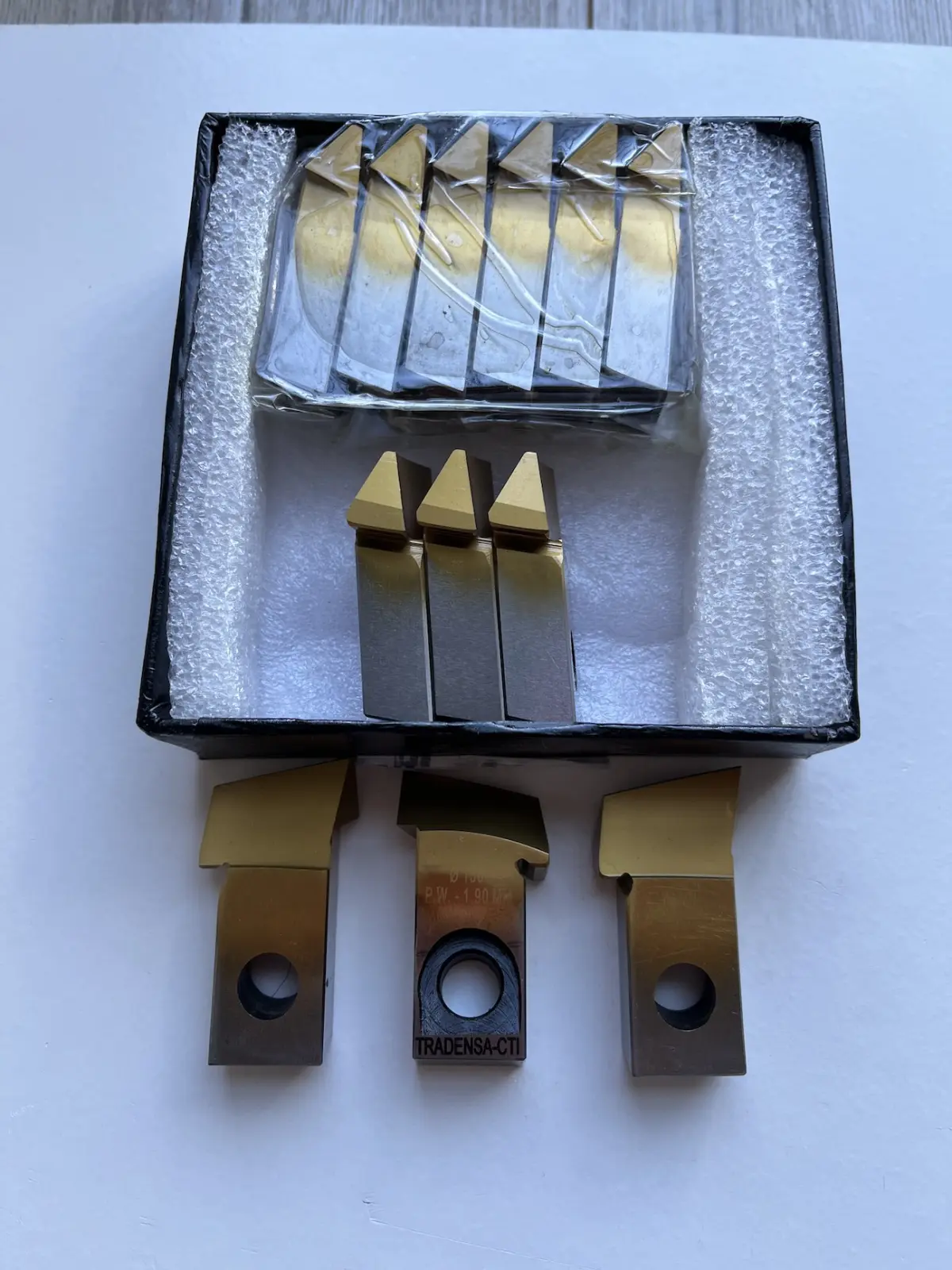

Średnice głowic oraz liczba noży Kurvex w zestawie:

• Średnica ⌀75 mm – zestaw 8 noży (4 noże wewnętrzne i 4 noże zewnętrzne)
• Średnica ⌀106 mm – zestaw 10 noży (5 noży wewnętrznych i 5 noży zewnętrznych)
• Średnica ⌀150 mm - zestaw 12 noży (6 noży wewnętrznych i 6 noży zewnętrznych)
• Średnica ⌀212 mm – zestaw 16 noży (8 noży wewnętrznych i 8 noży zewnętrznych)
• Średnica ⌀300 mm – zestaw 18 ostrzy (9 noży wewnętrznych i 9 noży zewnętrznych)

Noże Kurvex są wymienne, a ponadto można je wielokrotnie ostrzyć.

Noże Kurvex są kompatybilne z maszynami WMW, ZFTK Modul.

Noże Oerlikon Spiromatic

Noże Oerlikon Spiromatic mocowane są w głowicy, typ po typie.

• Noże Oerlikon Spiromatic do maszyn SKM1, SKM2 i montowane w głowicach serii EN, FS, ETC.
• W przypadku ostrzy serii EN dostępny jest zestaw 3 noże A, V, I/J A (nóż zewnętrzny), V (nóż wgłębny/pośredni), I/J (nóż wewnętrzny)
  W przypadku noży serii FS, 3 x 11 = 33 noże jako 1 zestaw
• Posiadamy również wiele zapasów nowych i używanych korpusów Oerlikon Spiromatic SKM1, SKM2.
• Noże Oerlikon Spiromatic są przez nas dostarczane m. in. w rozmiarach 7,5 x 9 mm, 13 x 10,5mm i 17 x 13,5mm

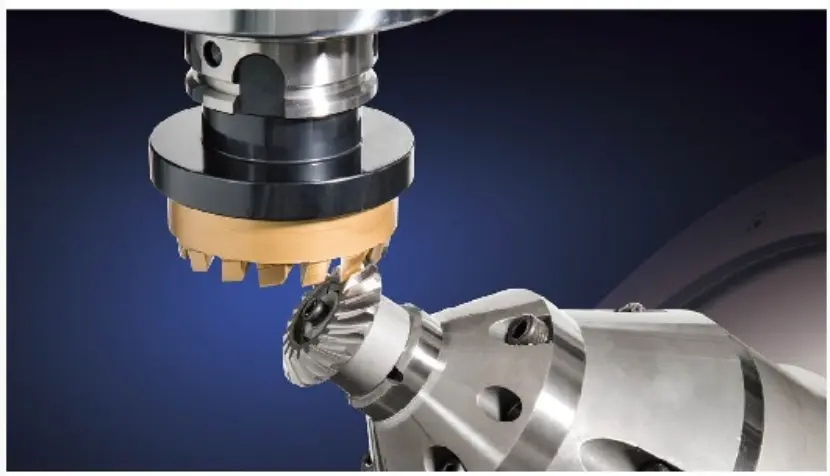

Monolityczne głowice Gleason

• Do produkcji mniejszych kół stożkowych o zębach łukowych.
• Ze względu na monolityczną konstrukcję brak potrzeby montażu noży w głowicy.
• Średnice głowic monolitycznych Gleason od 1.1’’ do 6’’.
• Liczba zębów w głowicy od 12 do 20.

Obróbka kół stożkowych odbywa się przy pomocy jednej głowicy, którą można wielokrotnie naostrzyć.

Noże Gleason Ridgac

Noże Gleason RidgAc służą do obróbki zgrubnej kół stożkowych o zębach łukowych.

• Do obróbki zgrubnej przy wykorzystaniu bloków zaciskowych w głowicy.
• Noże te są używane do nacinania kół zębatych stożkowych i hipoidalnych oraz zębników.

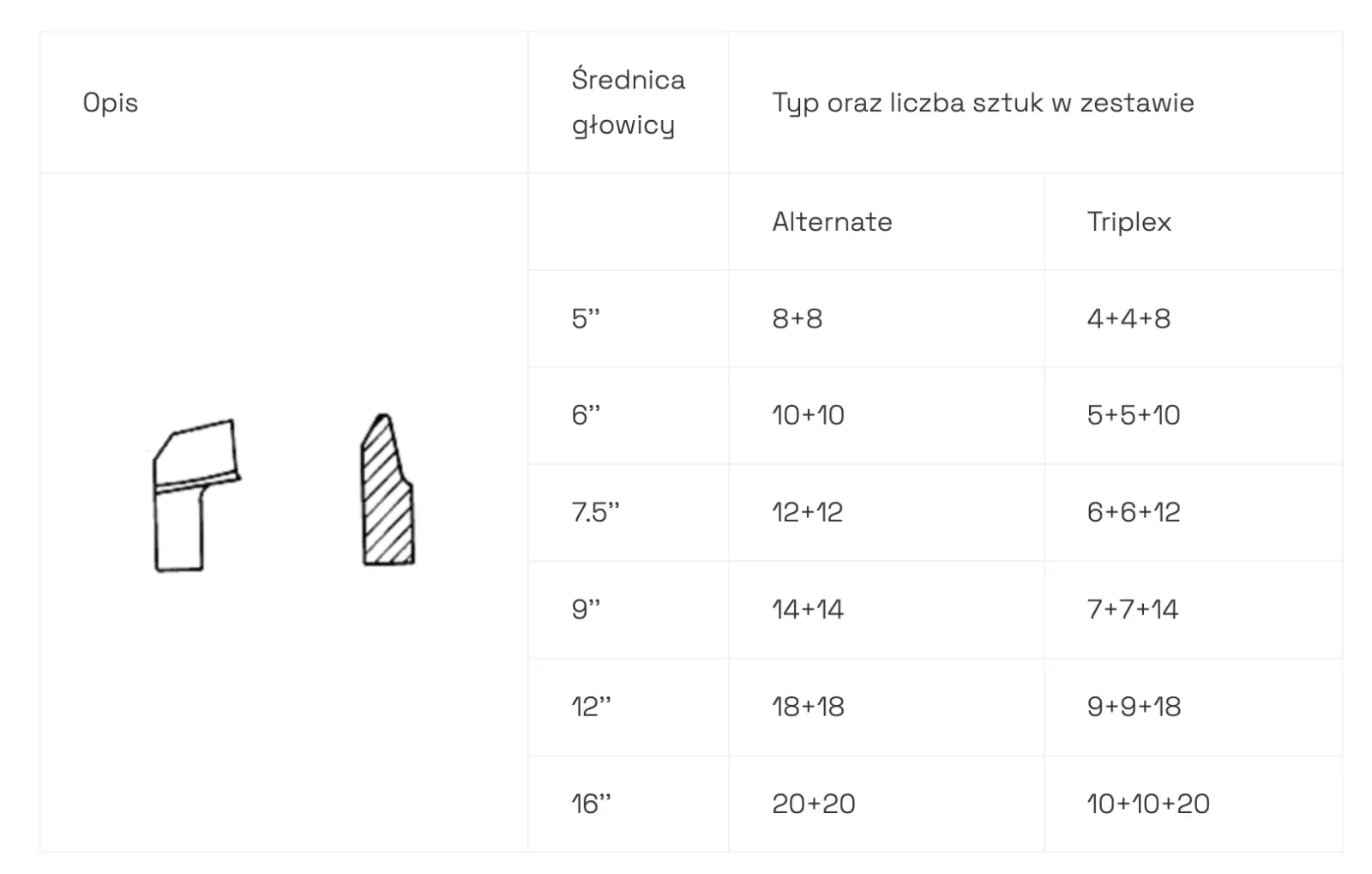

• Oferujemy noże w pełnym zakresie wymiarowymi i profilowym o kierunku prawym RH i lewym LH, podwójne (alternate) lub potrójne (triplex) dla głowic o średnicach 5", 6", 7.5", 9", 12", 16", 18".
• Wersje noży Gleason RidgAc:
  • Alternate - dwa noże montowane w parze, zewnętrzny + wewnętrzny.
  • Triplex - jak noże Alternate, z tymże mamy dodatkowy noż pośredni.

Noże Gleason Wedgac

Noże Gleason WedgAc są wykorzystywane do produkcji koł stożkowych o zębach łukowych.

• Wysokowydajna obróbka zgrubna zębników, wykorzystywana przy produkcji małoseryjnej.
• Zębniki stożkowe i hipoidalne, tylko do frezowania czołowego.

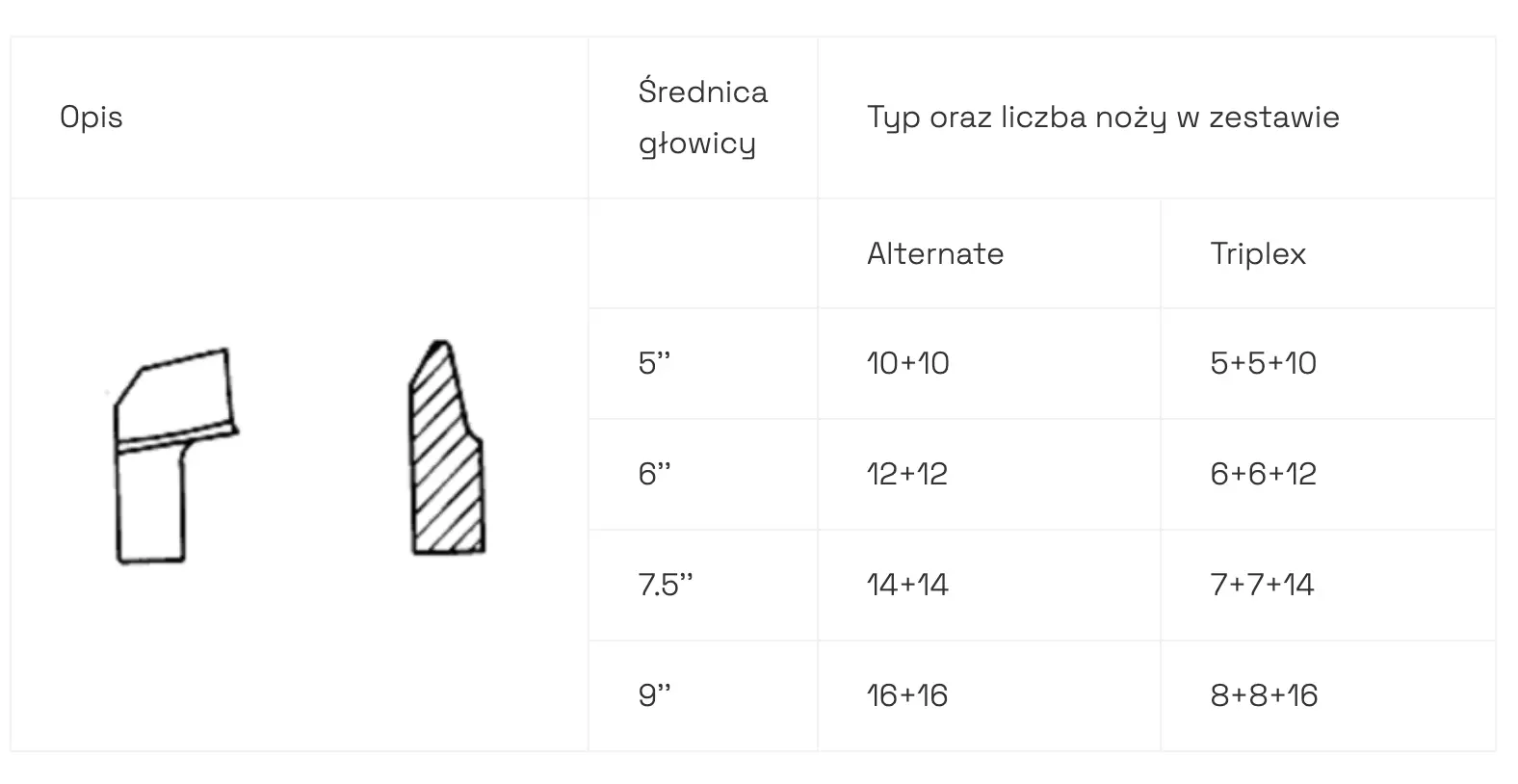

• Oferujemy ostrza w pełnym zakresie wymiarowymi i profilowym o kierunku prawym RH i lewym LH, podwójne (alternate) i potrójne (triplex) dla średnic 5", 6", 7.5", 9".
• Noże Gleason WedgAc mocowane są w głowicy za pomocą wkładek klinowych.
• Głowice WedgAc w porównaniu z głowicami RoughAc pozwalają na montaż większej liczby noży.

Noże Gleason soft body

• Noże Gleason soft body do obróbki zgrubnej kół stożkowych o zębach łukowych.

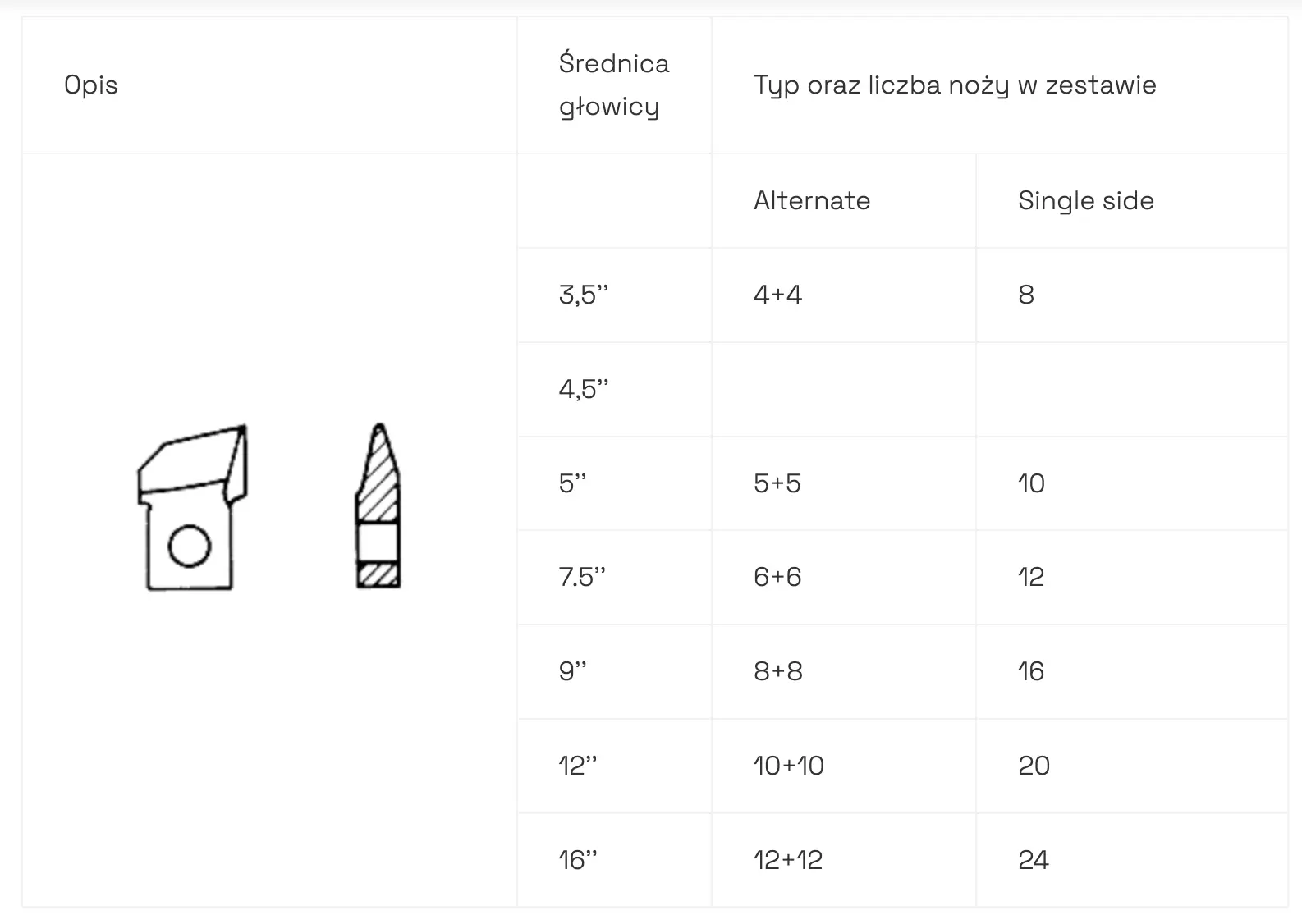

• Oferujemy noże w pełnym zakresie wymiarowymi i profilowym o kierunku prawym RH i lewym LH podwójne (alternate) lub pojedyncze single-side o jednym kierunku dla głowic o średnicach 5", 6", 7.5", 9", 12", 16".

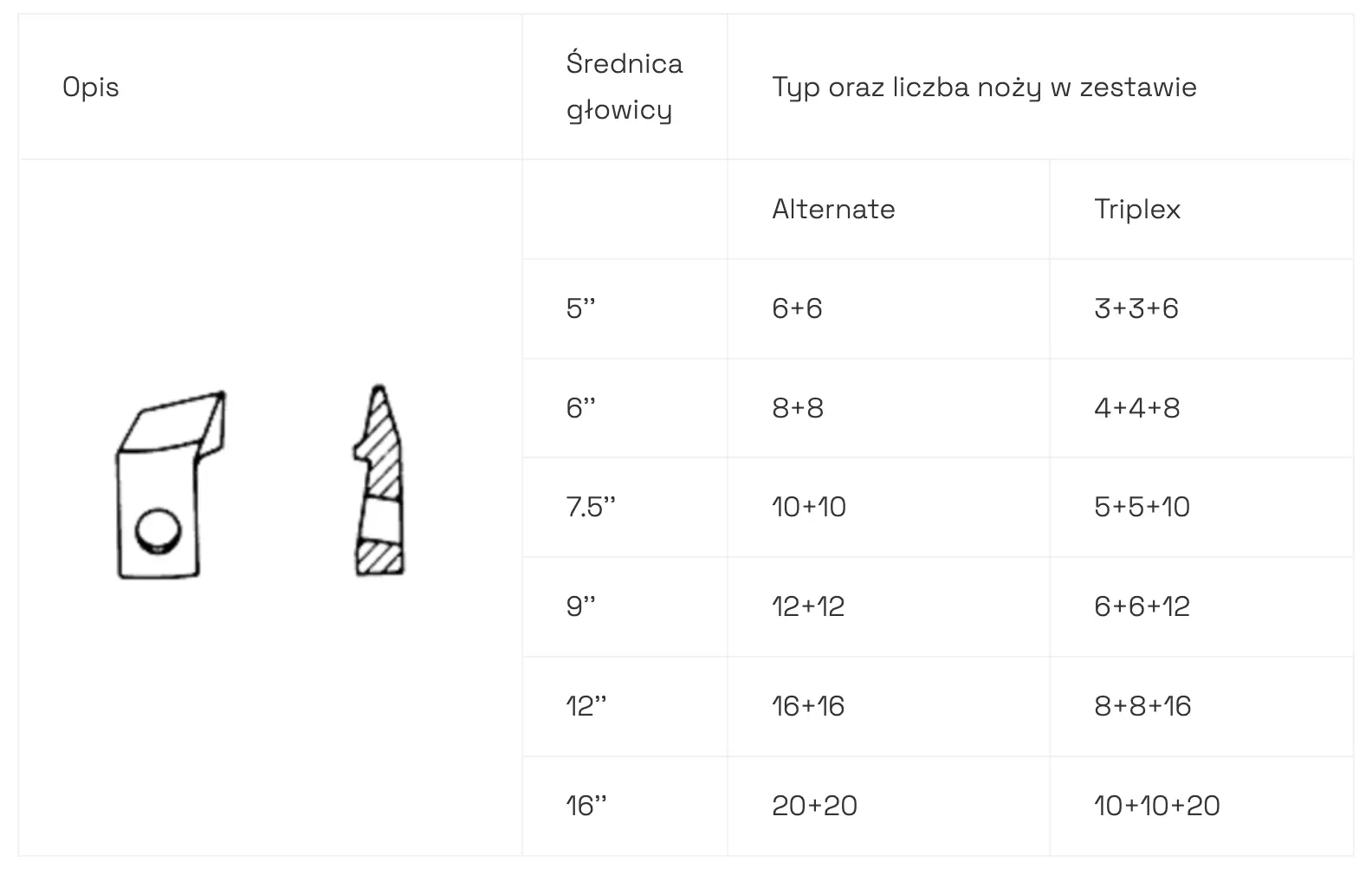

Noże Gleason Roughac

• Wykorzystywane głównie do nacinania zębów łukowych na zębnikach stożkowych.
• Oferujemy noże w pełnym zakresie wymiarowymi i profilowym o kierunku prawym RH i lewym LH, podwójne (alternate) lub potrójne (triplex) dla średnic 5", 6", 7.5", 9", 12", 16".
• Noże Gleason RoughAc pozwalają na zamocowanie w danej głowicy większej liczby noży niż Gleason WedgAc.
• Noże Gleason RoughAc są mocowane w głowicy za pomocą śrub promieniowo.

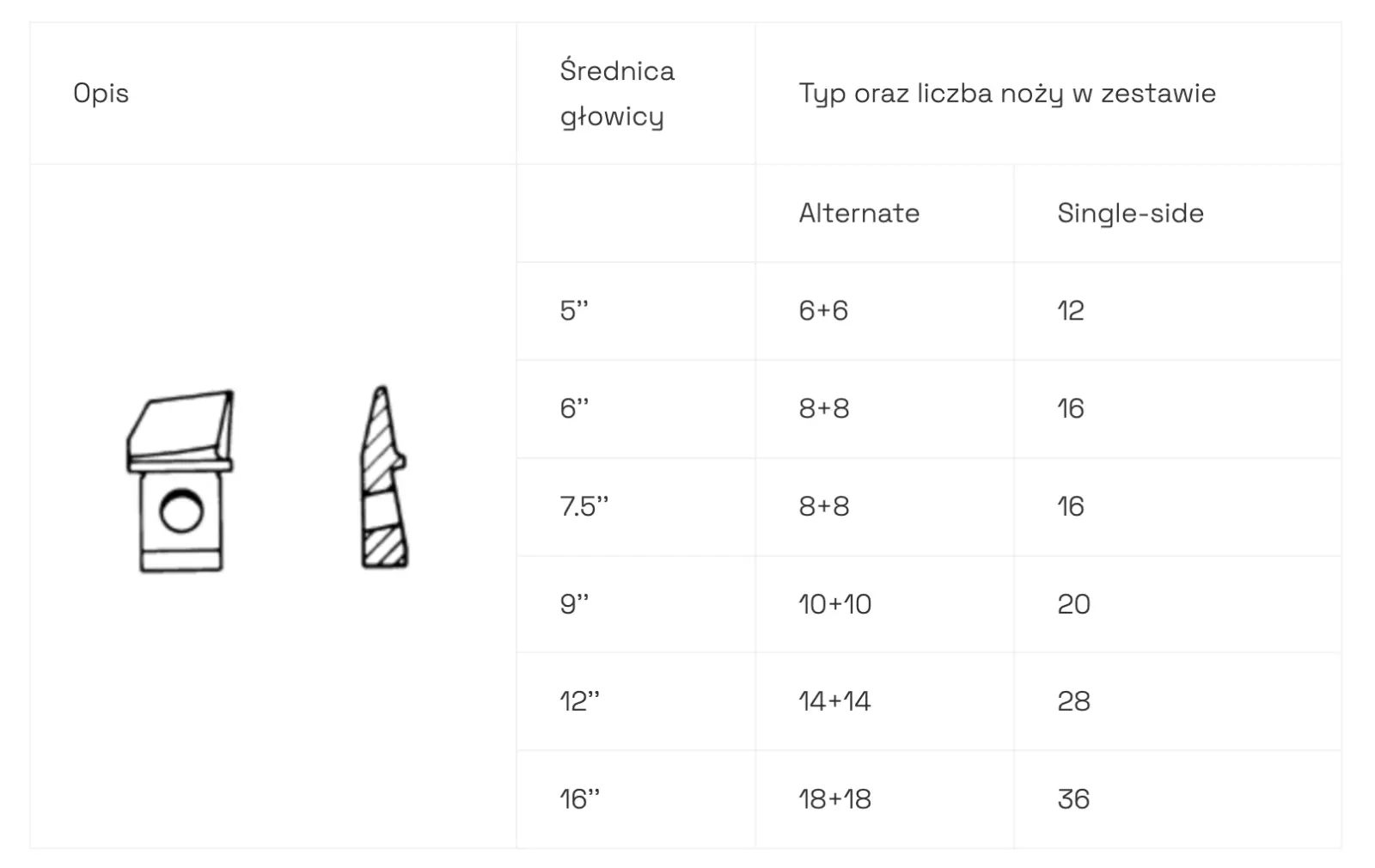

Noże Gleason Hardac

• Noże Gleason Hardac są metodą wykańczająca obróbki kół zębatych stożkowych o zębach łukowych.
• Noże typu Hardac mają sztywną i solidną konstrukcję, przy tym typie obróbki nie ma potrzeby wcześniejszej obróbki zgrubnej.
• Noże Gleason Hardac mogą nacinać zęby kół stożkowych o zębach łukowych na gotowo z pełnego materiału.
• Noże w wersji pojedynczej (single-sided) lub podwójnej (alternate) zewnętrzne lub wewnętrzne.
• Noże z modyfikacją zarysu (z Toprem) lub bez modyfikacji zarysu.
• Oferujemy noże w pełnym zakresie wymiarowymi i profilowym o kierunku prawym RH i lewym LH dla średnic 5", 6", 7.5", 9", 12", 16", 18".
• Noże mogą mieć standardową lub specjalną głębokość cięcia.

Noże Gleason FORMATE i HELIXFORM

• Noże Gleason Helixform służą głównie do obróbki wykańczającej koła koronowego.
• Do kół typu FORMATE i HELIXFORM.
• Pojedynczy cykl wykańczający zaprojektowany z naprzemiennie ułożonymi nożami wewnętrznymi i zewnętrznymi imitującymi proces przeciągania.

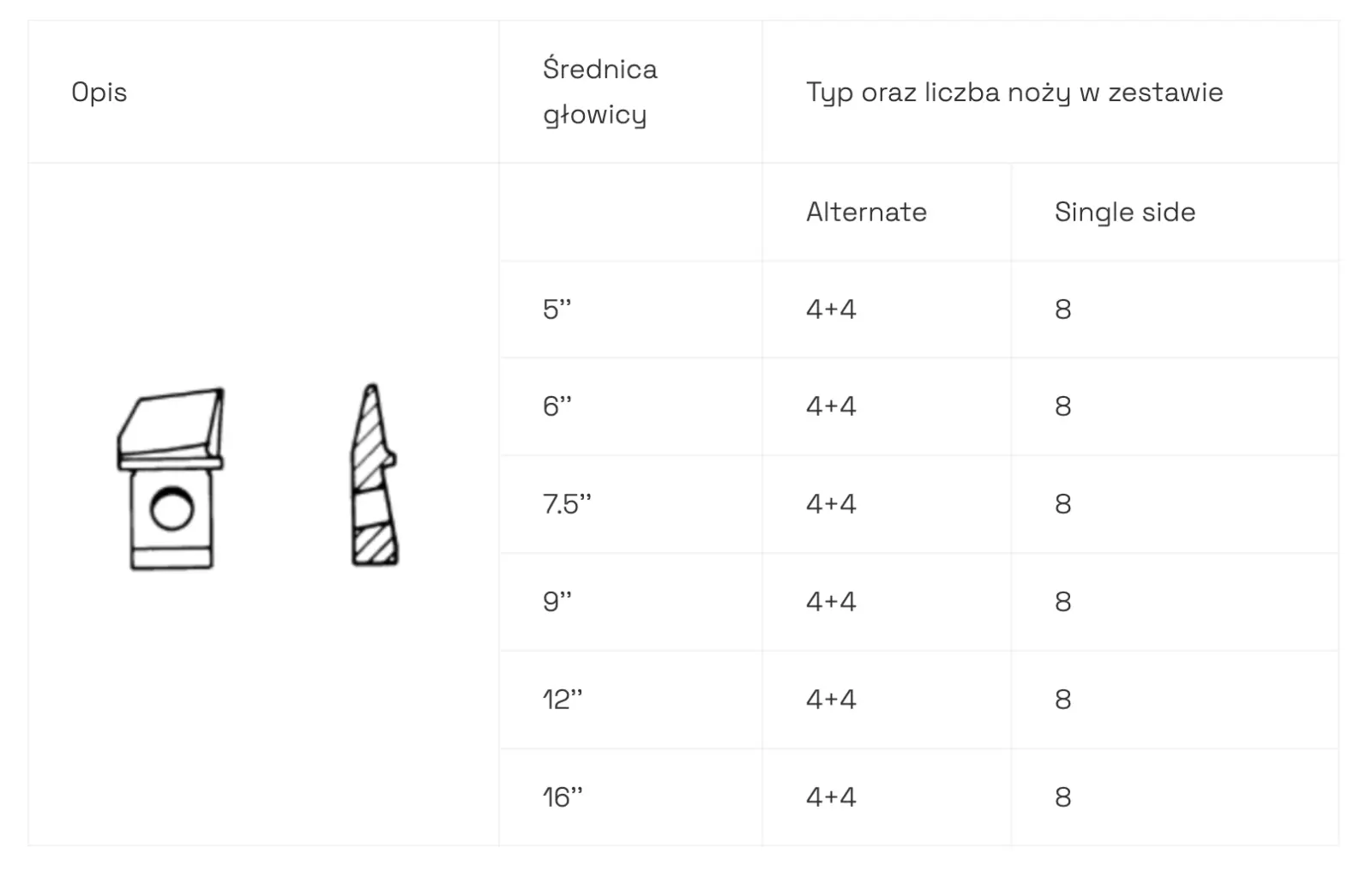

• Wersja podwójna (alternate) do głowic typu Helixform oraz typu single-side o średnicach 5", 6", 7.5", 9", 12", 16".
• Oferujemy noże w pełnym zakresie wymiarowymi i profilowym o kierunku prawym RH i lewym LH.

Noże Fiat Mammano

W naszej ofercie znajdziesz zestawy noży Fiat-Mammano (Fiat Mammano) do produkcji kół stożkowych o zębach łukowych:

• Noże Fiat-Mammano (Fiat Mammano) są dostępne w wariancie prawym RH i lewym LH oraz jako noże wewnętrzne i zewnętrzne
• Noże Fiat-Mammano (Fiat Mammano) pozwalają na precyzyjną obróbkę kół stożkowych i znajdziesz je w ofercie firmy Tradensa

• Noże te służą do cięcia głównie spiralnych zębników stożkowych i hipoidalnych.
• Dwustronne (Alternate) do standardowych frezów wykańczających o średnicy 3,5”, 4,5”, 5”, 6”, 7,5”, 9”, 12”, 16” w pełnym zakresie wymiarów kształtu noża, prawe (RH) lub lewe (lewy).
• Pojedynczy cykl wykańczający zaprojektowany z naprzemiennie ułożonymi nożami wewnętrznymi i zewnętrznymi imitującymi proces przeciągania.
• Wersja dwustronna do głowic typu Helixform o średnicach 5", 6", 7.5", 9" oraz do głowic typu SINGLE CYCLE HELIXFORM o średnicach 5", 6", 7.5", 9", 12", 16", 18".
• Oferujemy noże w pełnym zakresie wymiarowymi i profilowym o kierunku prawym RH i lewym LH.

Stale szybkotnące HSS i HSSe (HSS-Co):

• Stal szybkotnąca HSS lub HSSe (z dodatkiem kobaltu), w tym M-2, M-35.

Stale proszkowe HSS-PM:

• Stale szybkotnące proszkowe PM z firmy Erasteel ASP 2030 (ASP 30), ASP 2052, ASP 2060 (Vanadis 60) lub stale proszkowe PM z firmy Böhler S390 (odpowiednik ASP 2030) i S290 (odpowiedni ASP 2060).

Pokrycia:

• Na życzenie narzędzia pokrywamy najpopularniejszymi i trwałymi pokryciami, w tym TiN, AlTiN (Futura Nano Top), Alcrona Pro oraz innymi (z firmy Oerlikon Balzers).
