Noże strugarskie obwiedniowe NMMm, NMMn, NMMp
Noże strugarskie obwiedniowe Gleason, Minganti, Heidenreick, and Harbeck, WMW

Najstarszymi narzędziami do produkcji kół stożkowych o zębach prostych są noże strugarskie obwiedniowe (twin generator blades).

Struganie nożami strugarskimi obwiedniowymi jest metodą kopiową.

Struganie jest procesem mało wydajnym, umożliwia osiągnięcie względnie wysokiej dokładności wymiarowej. Ze względu na długi czas obróbki znajduje zastosowanie przeważnie w produkcji jednostkowej lub małoseryjnej kół stożkowych o zębach prostych.

Maszyny, na których są one używane to m.in. Gleason, Gleason, Minganti, Heidenreich, and Harbeck oraz WMW.

Noże strugarskie obrabiają koło zębate ząb po zębie naprzemiennie strugając lukę międzyzębną.

Noże zamocowaną są lustrzanie na śruby do suportu, który naprzemiennie skrawa nimi daną lukę międzyzębną.

Noże strugarskie obwiedniowe mogą zostać wykonane ze stali szybkotnących lub stali szybkotnących proszkowych. Możliwe jest dodatkowe pokrycie w celu powiększenia żywotności.

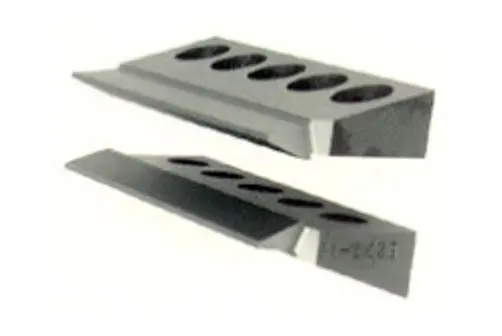

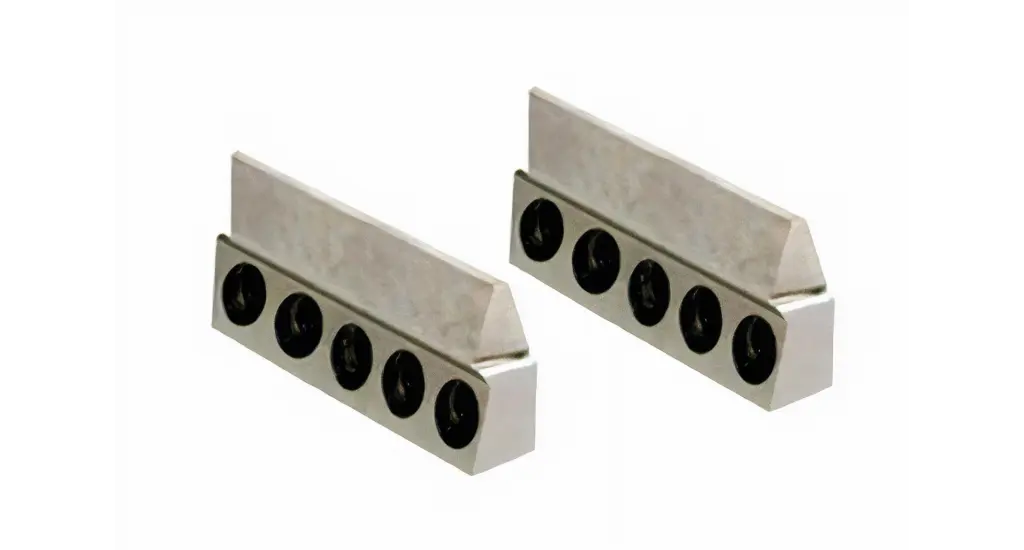

Rys. 1 Zestaw noży strugarskich obwiedniowych z pięcioma otworami mocującymi.

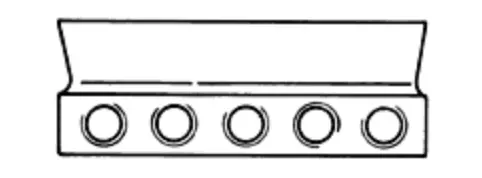

Opis	Typ obróbki	Liczba noży w zestawie
Noże strugarskie obwiedniowe maszyn Gleason, WMW, Heindenreich, Harbeck	Obróbka zgrubna lub wykańczająca	1+1=2

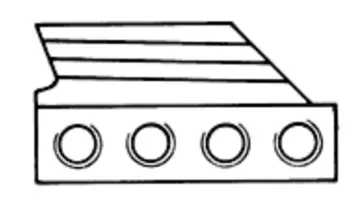

Noże strugarskie do maszyny Harbeck 75 KH, noże ze stopniem,	Obróbka zgrubna	1+1=2

Ponadto mamy w swojej ofercie również noże strugarskie obwiedniowe z nieistniejącej już firmy VIS:

• Noże strugarskie obwiedniowe NMMm – długość L=75mm, moduły 0.5 do 8.5mm, 4 otwory montażowe.
• Noże strugarskie obwiedniowe NMMn – długość L=100mm, moduły 1 do 10, 4 otwory montażowe.
• Noże strugarskie obwiedniowe NMMp – długość L=125mm, moduły 3 do 20, 4 otwory montażowe.

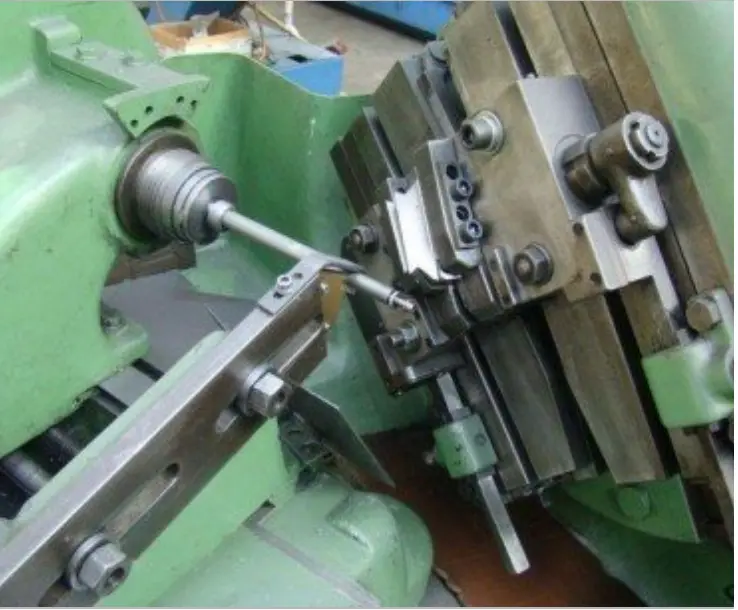

Rys. 2. Przykładowe noże strugarskie obwiedniowe zamocwane na maszynie Heidenreich & Harbeck 25 KH.

Zapraszamy również do naszych artykułów o pozostałych metodach produkcji kół stożkowych o zębach prostych:

• Noże do nacinania kół zębatych stożkowych o zębach prostych - Gleason Revacycle i Gleason Coniflex -> tutaj.
• Noże do nacinania kół zębatych stożkowych o zębach prostych - WMW MODUL ZFTK Konvoid 250 x 5 i 500 x 10 oraz Klingelnberg BF 201 i BF 203 -> tutaj.

Jeżeli potrzebujesz natomiast jakiegokolwiek innego narzędzi do produkcji kół zębatych: freza ślimakowego, dłutaka Fellowsa, freza modułowego krążkowego, przeciągacza, przepychacza, ściernicy do kół zębatych czy sprawdzianów do wielowypustów jesteśmy do Twojej dyspozycji i prosimy o kontakt poprzez boczne ikonki, które zmieniają kolor. :)
