W tym artykule przedstawimy pozostałe metody nacinania uzębień w kołach stożkowych o zębach łukowych metodami Gleasona.

Jeżeli interesują Cię natomiast inne metody obróbki kół zębatych stożkowych o zębach łukowych i bardziej ogólna wiedza zapraszamy do naszego innego artykułu -> tutaj.

Poniżej znajdziesz zestawienie metod obróbki kół stożkowych o zębach łukowych przy pomocy głowic lub noży opracowanych przez firmę Gleason lub Oerlikon.

Metody produkcji kół zębatych o uzębieniu stożkowym z zębami łukowymi:

1. Głowica monolityczna Gleason.

• Średnice od 1,1’’ do 6’’.
• Liczba zębów głowicy od 12 do 20.

Obróbka odbywa się przy pomocy jednej głowicy skręconej pod kątem, nie wymaga ona pozycjonowania. Głowica (zęby/noże) nadaje się do wielokrotnego ostrzenia.

Rys. 1 Obróbka koła stożkowego łukowego monolityczną głowica.

2. Gleason RoughAc, RidgAc, Wedgac:

• Noże do obróbki zgrubnej.
• Metody różnią się mocowaniem noży oraz liczbami noży w zestawach.
• Noże mogą być w dwóch wersjach, alternate – dwa różne noże, zewnętrzny i wewnętrzny montowane para po parze), lub triplex – trzy różne noże montowane po sobie, do noża zewnętrznego i wewnętrznego dołącza nóż pośredni, którego zadaniem, poprzez czołowy kąt natarcia, jest wybieranie dna luki międzyzębnej. Noże pośrednie mają w porównaniu z innymi nożami zmniejszony kąt zarysu o ok. 4°. Ponieważ noże pośrednie muszą być ustawiane w tej samej głowic, liczba noży pośrednich jest równa sumie noży zewnętrznych i noży wewnętrznych.

2.1 Głowice WedgAc -

a. noże wykorzystywane głównie w produkcji małoseryjnej i głównie do zębników (pinionów), noże montowane są w głowicy za pomocą wkładek klinowych. Głowice WedgAc umożliwiają montaż większej liczby noży w porównaniu z głowicą RoughAc.

Opis	Średnica głowicy	Typ oraz liczba noży w zestawie
		Alternate	Triplex
	5''	10+10	5+5+10
	6''	12+12	6+6+12
	7.5''	14+14	7+7+14
	9''	16+16	8+8+16

2.2 Głowice RoughAc -

a. noże są mocowane śrubami wkręcanymi promieniowo w korpus głowicy.

Opis	Średnica głowicy	Typ oraz liczba noży w zestawie
		Alternate	Triplex
	5''	6+6	3+3+6
	6''	8+8	4+4+8
	7.5''	10+10	5+5+10
	9''	12+12	6+6+12
	12''	16+16	8+8+16
	16''	20+20	10+10+20

2.3 Głowice RidgAc -

a. ze względów konstrukcji kanałów, liczba noży w porównaniu z głowicą RoughAc została zwiększona o 4 sztuki (poza 16’’).

Opis	Średnica głowicy	Typ oraz liczba sztuk w zestawie
		Alternate	Triplex
	5''	8+8	4+4+8
	6''	10+10	5+5+10
	7.5''	12+12	6+6+12
	9''	14+14	7+7+14
	12''	18+18	9+9+18
	16''	20+20	10+10+20

Noże we wszystkich konfiguracja mogą być zarówno prawostronne jak i lewostronne.

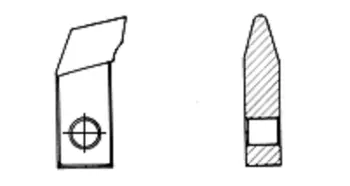

3. Noże Gleason soft body:

• Noże do obróbki wykańczającej

• Tylko w wersji podwójnej (alternate) albo pojedynczej (single side).

Opis	Średnica głowicy	Typ oraz liczba noży w zestawie
		Alternate	Single side
	3,5''	4+4	8
	4,5''
	5''	5+5	10
	7.5''	6+6	12
	9''	8+8	16
	12''	10+10	20
	16''	12+12	24

4. Noże Gleason Hardac:

• Wersja Hardac, Hardac II I Hardac III.
• Obróbka wykańczająca.
• Sztywna konstrukcja I solidne mocowanie – brak wymogów obróbki zgrubnej.
• Noże mogą nacinać uzębienie na gotowo z pełnego materiału.
• W wersji jednostronnej (single-sided) lub podwójnej (noże wewnętrzne i zewnętrzne).
• W wersji bez modyfikacji profilu (bez Topru) lub z modyfikacją (z Toprem).
• W wersji prawostronnej lub lewostronnej.

Opis	Średnica głowicy	Typ oraz liczba noży w zestawie
		Alternate	Single-side
	5''	6+6	12
	6''	8+8	16
	7.5''	8+8	16
	9''	10+10	20
	12''	14+14	28
	16''	18+18	36

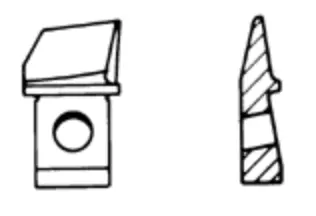

5. Noże Gleason Helixform:

• Noże wykorzystywane do nacinania koła koronowego/talerzowego.
• Obróbka na gotowo.
• Montaż na śruby, brak podkładek do pozwalających na zmianę rozstawienia wierzchołków noży.

Opis	Średnica głowicy	Typ oraz liczba noży w zestawie
		Alternate	Single side
	5''	4+4	8
	6''	4+4	8
	7.5''	4+4	8
	9''	4+4	8
	12''	4+4	8
	16''	4+4	8

6. Pozostałe metody nacinania kół stożkowych o zębach łukowych.:

• Noże Gleason RSR.
• Noże Gleason TriAc.
• Noże Oerlikon:
  • 7.5 x 9 x 100.
  • 13.5 x 17 x 110.
  • 16 x 20 x 120.
• Noże Gleason Arcoid.

Wszystkie noże są dostępne do wykonania na bazie dostarczonego rysunku lub wzorca noża.

Jeżeli natomiast interesują Cię metody produkcji kół stożkowych o zębach prostych zapraszamy do naszych dwóch pozostałych artykułów:

1. Noże do nacinania kół zębatych stożkowych o zębach prostych WMW Modul ZFTK Konvoid 250 x 5 i 500 x 10 oraz Klingelnberg BF 201 i BF 203 -> tutaj.

2. Noże do nacinania kół zębatych stożkowych o zebach prostych – Gleason Revacycle i Gleason Coniflex -> tutaj.

* Konstrukcja Revex, Coniflex, Rough-AC, Ridg-AC, Wedg-AC, Hardac, RSR, Helixform, TriAc, Arcoid jest własnością intelektualną f. Gleason Corp.
