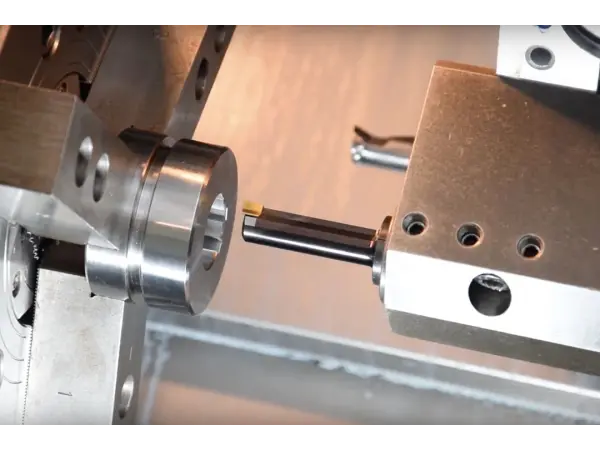

Noże do dłutowania rowków wpustowych metrycznych, płytki i uchwyty - wymiary i tolerancje

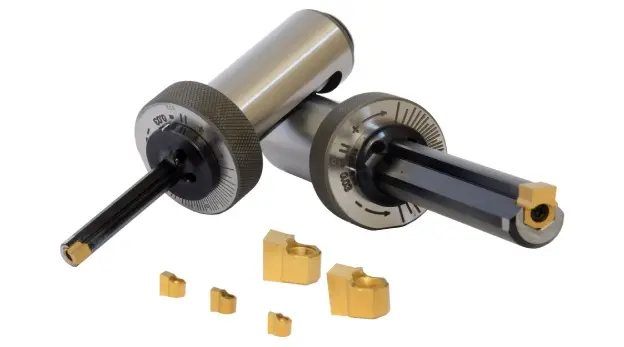

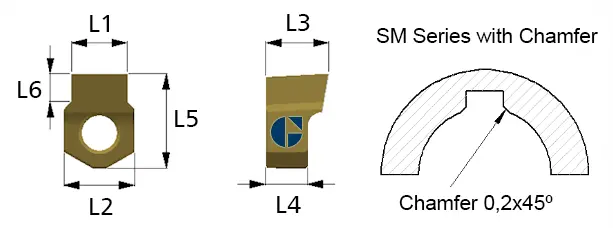

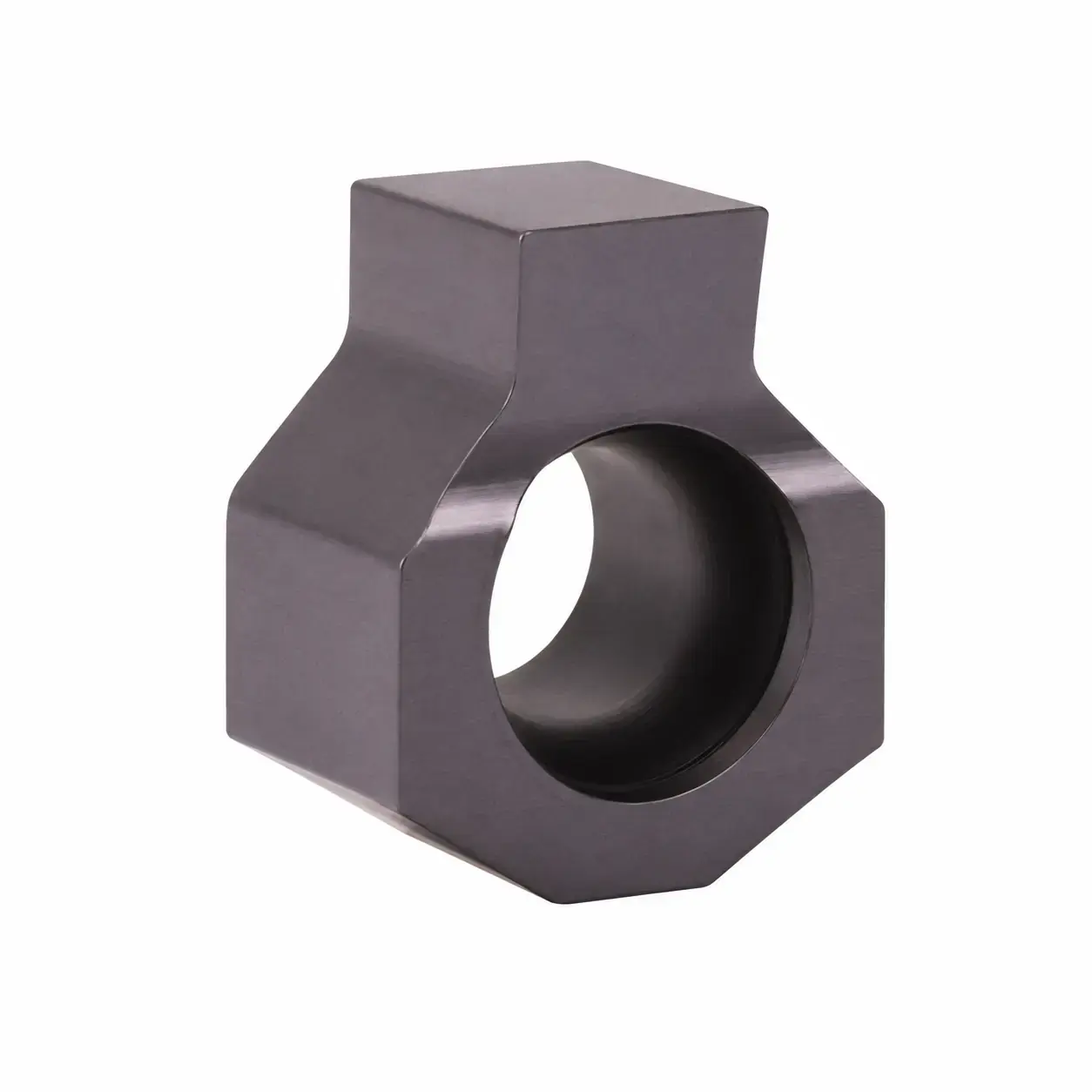

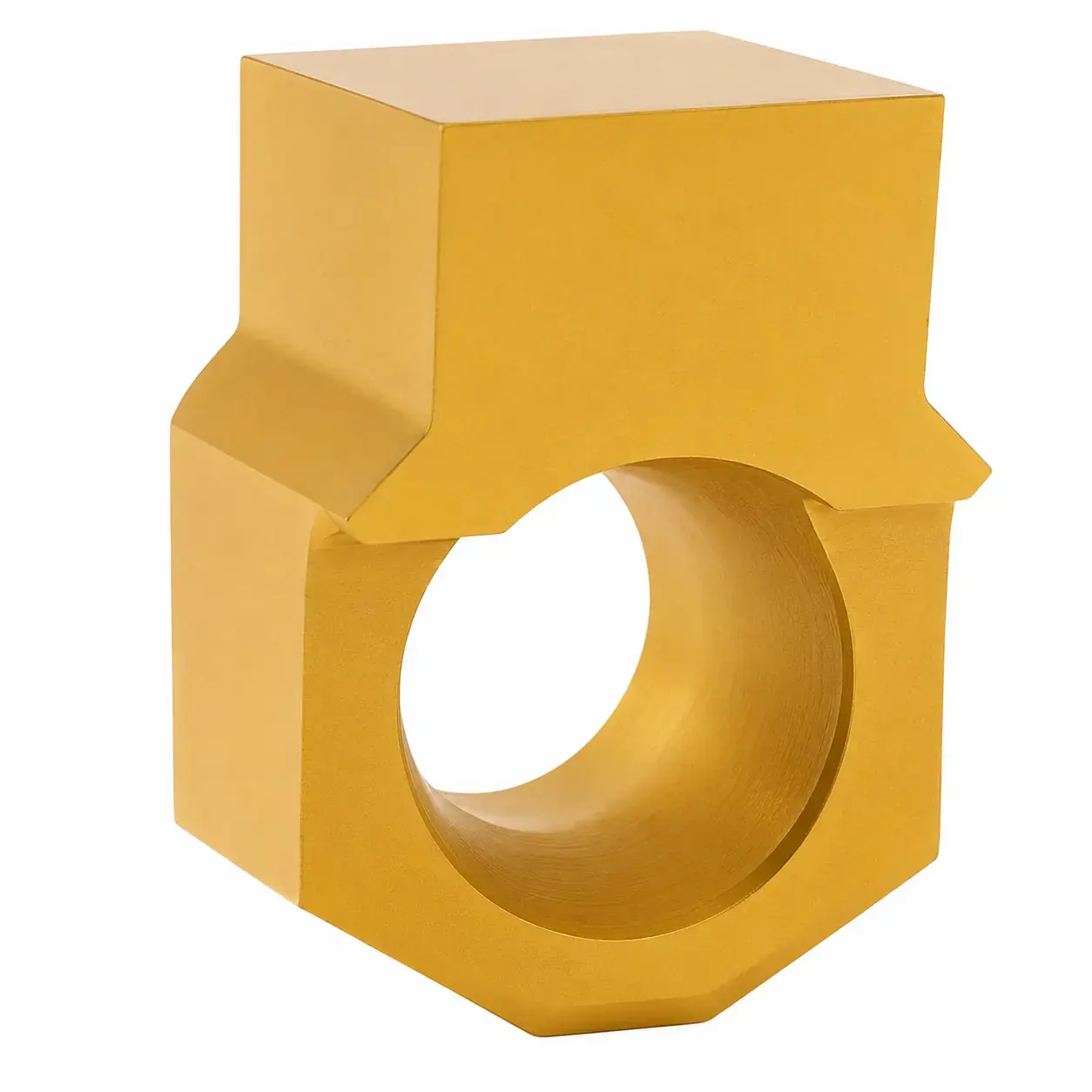

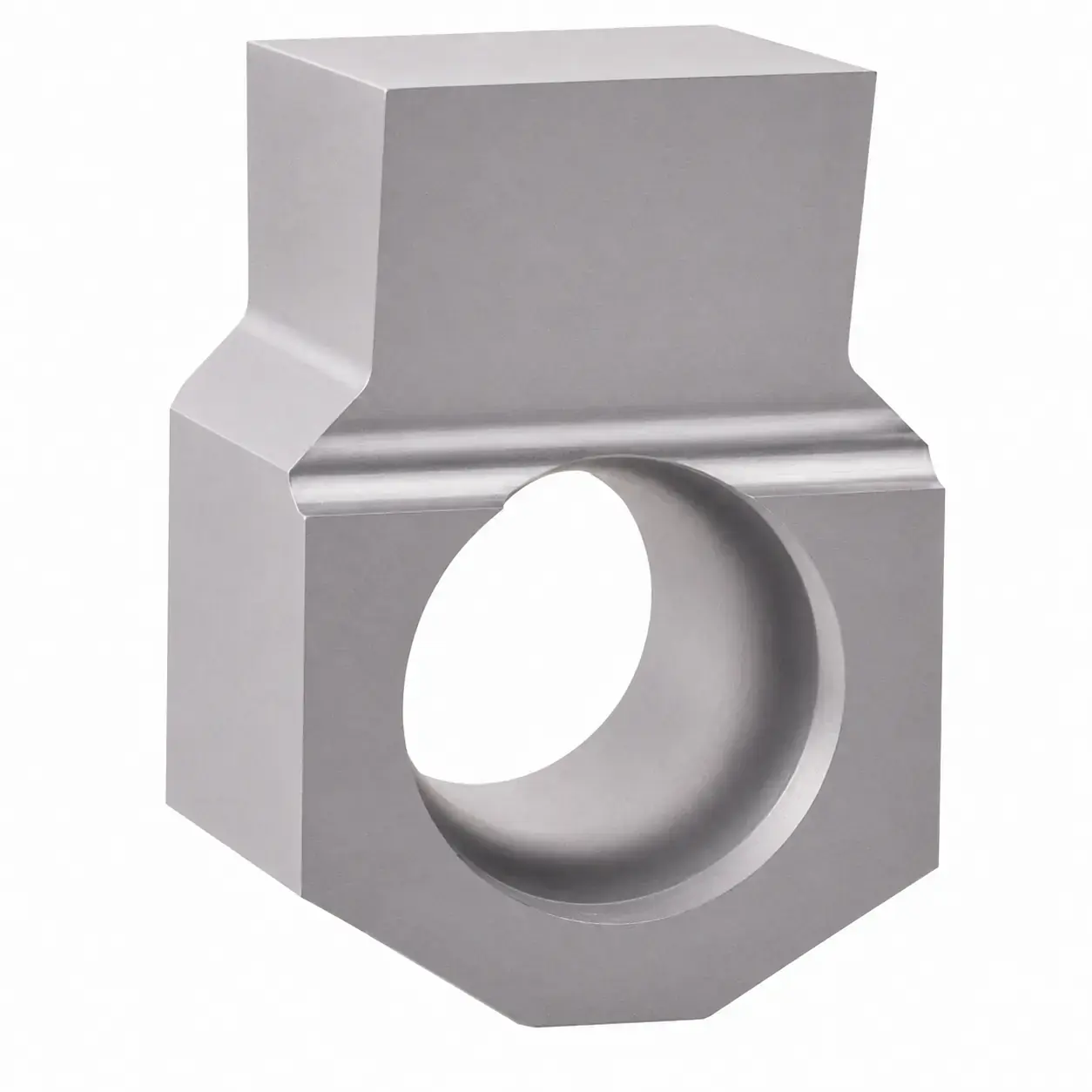

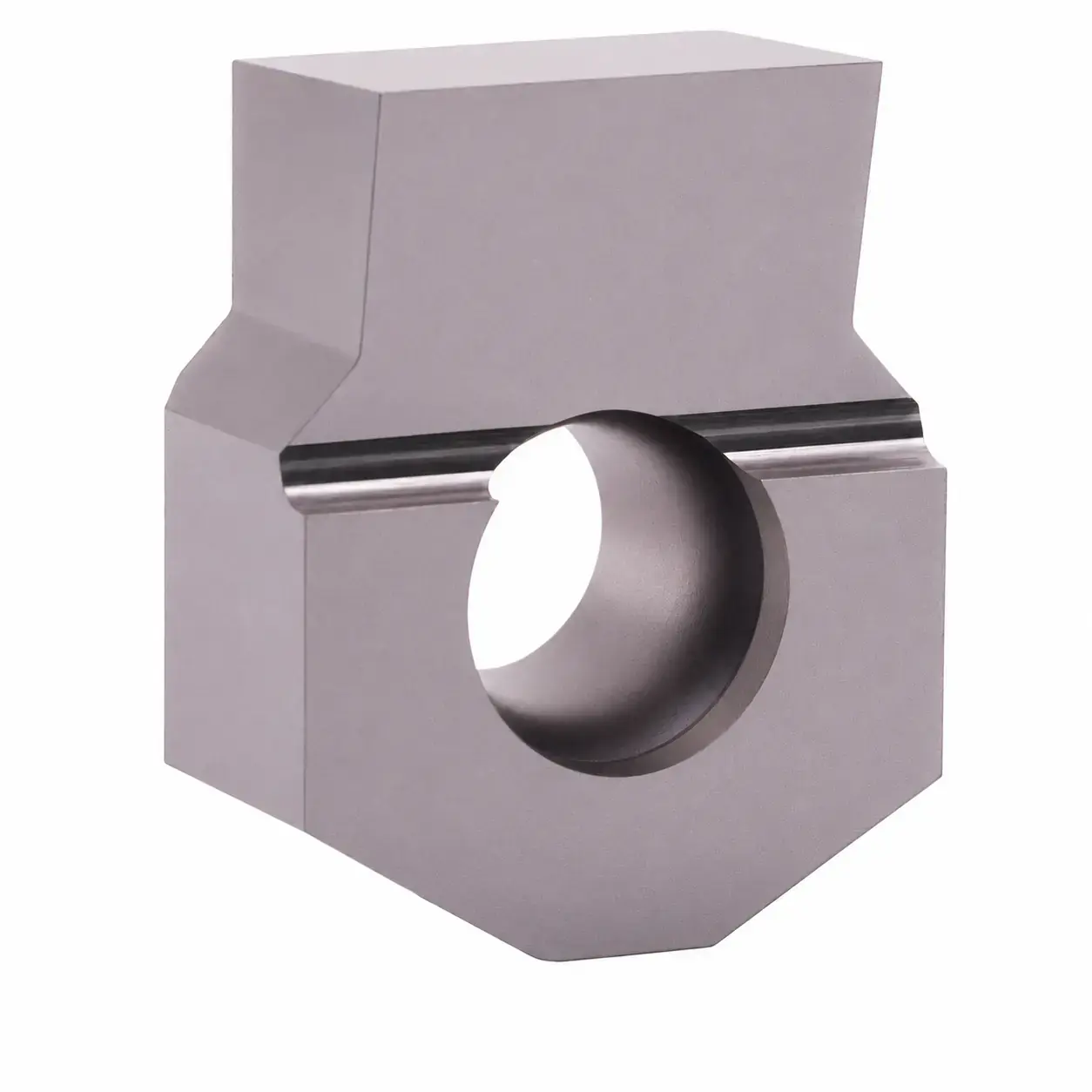

Płytki skrawające do dłutowania rowków wpustowych metrycznych Gisstec są wykonane ze spieczonej stali szybkotnącej pokrytej powłoką TiN o twardości około 70 HRC. Wysoka twardość i wytrzymałość przekładają się na dużą trwałość płytek podczas dłutowania rowków wpustowych. Płytki są w pełni wyszlifowane i występują w dwóch wersjach:

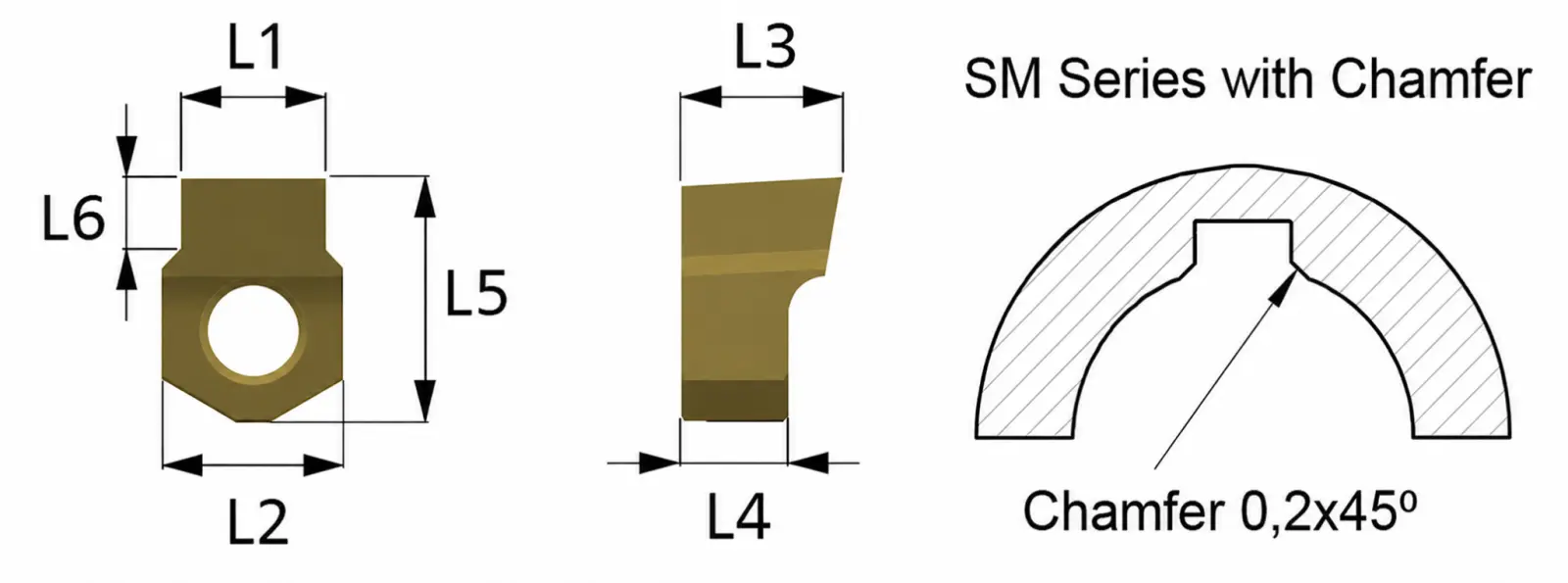

• bez fazki
  wersja SM z fazką 0,2 x 45°

W oznaczeniach:

• IN-XX oznacza szerokość płytki,
• P6 / P9 / H7 / JS9 / D10 / C11 oznaczają tolerancję wykonywanego rowka,
• UT-XX oznacza odpowiedni uchwyt,

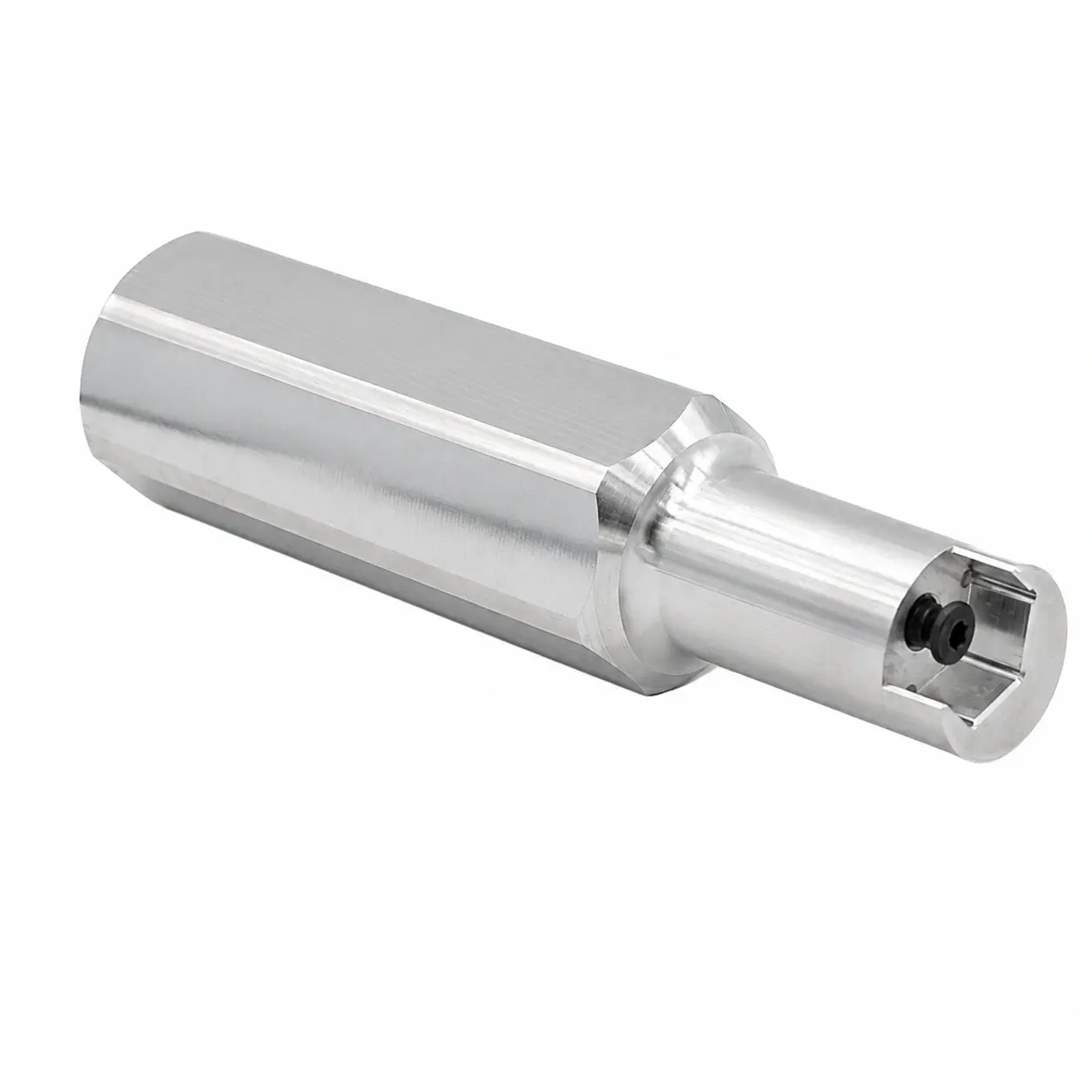

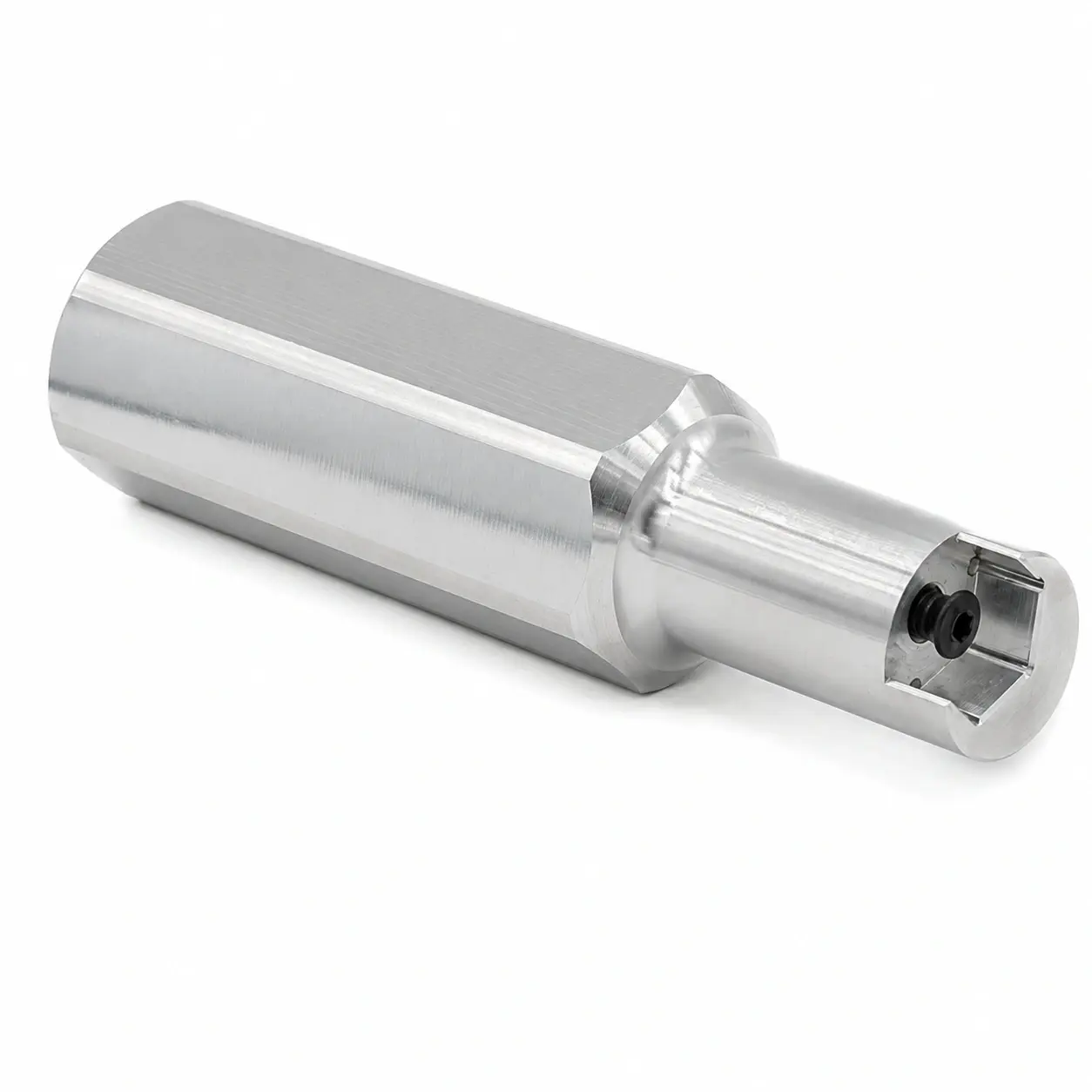

• RF-X oznacza uchwyt do ostrzenia płytek.

Płytki do dłutowania rowków wpustowych o szerokości 2 mm

• IN-02 P6 / IN-02 P9 — uchwyt UT-02, uchwyt do ostrzenia RF-0
• IN-02 H7 / IN-02 JS9 — uchwyt UT-02, uchwyt do ostrzenia RF-0
• IN-02 D10 — uchwyt UT-02, uchwyt do ostrzenia RF-0
• IN-02 C11 — uchwyt UT-02, uchwyt do ostrzenia RF-0
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 3 mm

• IN-03 P6 / IN-03 P9 — uchwyt UT-03, uchwyt do ostrzenia RF-1
• IN-03 H7 / IN-03 JS9 — uchwyt UT-03, uchwyt do ostrzenia RF-1
• IN-03 D10 — uchwyt UT-03, uchwyt do ostrzenia RF-1
• IN-03 C11 — uchwyt UT-03, uchwyt do ostrzenia RF-1
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 4 mm

• IN-04 P6 / IN-04 P9 — uchwyt UT-04, uchwyt do ostrzenia RF-1
• IN-04 H7 / IN-04 JS9 — uchwyt UT-04, uchwyt do ostrzenia RF-1
• IN-04 D10 — uchwyt UT-04, uchwyt do ostrzenia RF-1
• IN-04 C11 — uchwyt UT-04, uchwyt do ostrzenia RF-1
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 5 mm

• IN-05 P6 / IN-05 P9 — uchwyt UT-05, uchwyt do ostrzenia RF-1
• IN-05 H7 / IN-05 JS9 — uchwyt UT-05, uchwyt do ostrzenia RF-1
• IN-05 D10 — uchwyt UT-05, uchwyt do ostrzenia RF-1
• IN-05 C11 — uchwyt UT-05, uchwyt do ostrzenia RF-1
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 6 mm

• IN-06 P6 / IN-06 P9 — uchwyt UT-06, uchwyt do ostrzenia RF-2
• IN-06 H7 / IN-06 JS9 — uchwyt UT-06, uchwyt do ostrzenia RF-2
• IN-06 D10 — uchwyt UT-06, uchwyt do ostrzenia RF-2
• IN-06 C11 — uchwyt UT-06, uchwyt do ostrzenia RF-2
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 8 mm

• IN-08 P6 / IN-08 P9 — uchwyt UT-08, uchwyt do ostrzenia RF-2
• IN-08 H7 / IN-08 JS9 — uchwyt UT-08, uchwyt do ostrzenia RF-2
• IN-08 D10 — uchwyt UT-08, uchwyt do ostrzenia RF-2
• IN-08 C11 — uchwyt UT-08, uchwyt do ostrzenia RF-2
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 10 mm

• IN-10 P6 / IN-10 P9 — uchwyt UT-10, uchwyt do ostrzenia RF-3
• IN-10 H7 / IN-10 JS9 — uchwyt UT-10, uchwyt do ostrzenia RF-3
• IN-10 D10 — uchwyt UT-10, uchwyt do ostrzenia RF-3
• IN-10 C11 — uchwyt UT-10, uchwyt do ostrzenia RF-3
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 12 mm

• IN-12 P6 / IN-12 P9 — uchwyt UT-12, uchwyt do ostrzenia RF-3
• IN-12 H7 / IN-12 JS9 — uchwyt UT-12, uchwyt do ostrzenia RF-3
• IN-12 D10 — uchwyt UT-12, uchwyt do ostrzenia RF-3
• IN-12 C11 — uchwyt UT-12, uchwyt do ostrzenia RF-3
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 14 mm

• IN-14 P6 / IN-14 P9 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• IN-14 H7 / IN-14 JS9 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• IN-14 D10 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• IN-14 C11 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 16 mm

• IN-16 P6 / IN-16 P9 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• IN-16 H7 / IN-16 JS9 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• IN-16 D10 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• IN-16 C11 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 18 mm

• IN-18 P6 / IN-18 P9 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-18 H7 / IN-18 JS9 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-18 D10 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-18 C11 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 20 mm

• IN-20 P6 / IN-20 P9 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-20 H7 / IN-20 JS9 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-20 D10 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-20 C11 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 22 mm

• IN-22 P6 / IN-22 P9 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-22 H7 / IN-22 JS9 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-22 D10 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-22 C11 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania rowków wpustowych o szerokości 25 mm

• IN-25 P6 / IN-25 P9 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-25 H7 / IN-25 JS9 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-25 D10 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-25 C11 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

W oryginale przy tej szerokości pojawia się niespójny zapis „IN-22 H7 i IN-25 JS9”; to warto poprawić redakcyjnie do spójnego układu IN-25 H7 / IN-25 JS9, ale przed publikacją dobrze to jeszcze sprawdzić z katalogiem źródłowym.

Noże do dłutowania rowków wpustowych calowych, płytki i uchwyty - wymiary i tolerancje

Płytki skrawające do dłutowania rowków wpustowych calowych są przeznaczone do wykonywania kanałków i rowków wpustowych w systemie calowym. Występują w dwóch wersjach:

• bez fazki
• wersja SM z fazką 0,2 x 45°

W oznaczeniach:

• IN-… oznacza szerokość płytki w systemie calowym,
• P6 / P9 / H7 / JS9 / D10 / C11 oznaczają tolerancję wykonywanego rowka,
• UT-… oznacza odpowiedni uchwyt,
• RF-… oznacza uchwyt do ostrzenia płytek.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 3/32"

• IN-3/32" P6 / IN-3/32" P9 — uchwyt UT-02, uchwyt do ostrzenia RF-0
• IN-3/32" H7 / IN-3/32" JS9 — uchwyt UT-02, uchwyt do ostrzenia RF-0
• IN-3/32" D10 — uchwyt UT-02, uchwyt do ostrzenia RF-0
• IN-3/32" C11 — uchwyt UT-02, uchwyt do ostrzenia RF-0
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 1/8"

• IN-1/8" P6 / IN-1/8" P9 — uchwyt UT-03, uchwyt do ostrzenia RF-1
• IN-1/8" H7 / IN-1/8" JS9 — uchwyt UT-03, uchwyt do ostrzenia RF-1
• IN-1/8" D10 — uchwyt UT-03, uchwyt do ostrzenia RF-1
• IN-1/8" C11 — uchwyt UT-03, uchwyt do ostrzenia RF-1
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 5/32"

• IN-5/32" P6 / IN-5/32" P9 — uchwyt UT-04, uchwyt do ostrzenia RF-1
• IN-5/32" H7 / IN-5/32" JS9 — uchwyt UT-04, uchwyt do ostrzenia RF-1
• IN-5/32" D10 — uchwyt UT-04, uchwyt do ostrzenia RF-1
• IN-5/32" C11 — uchwyt UT-04, uchwyt do ostrzenia RF-1
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 3/16"

• IN-3/16" P6 / IN-3/16" P9 — uchwyt UT-05, uchwyt do ostrzenia RF-1
• IN-3/16" H7 / IN-3/16" JS9 — uchwyt UT-05, uchwyt do ostrzenia RF-1
• IN-3/16" D10 — uchwyt UT-05, uchwyt do ostrzenia RF-1
• IN-3/16" C11 — uchwyt UT-05, uchwyt do ostrzenia RF-1
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 1/4"

• IN-1/4" P6 / IN-1/4" P9 — uchwyt UT-06, uchwyt do ostrzenia RF-2
• IN-1/4" H7 / IN-1/4" JS9 — uchwyt UT-06, uchwyt do ostrzenia RF-2
• IN-1/4" D10 — uchwyt UT-06, uchwyt do ostrzenia RF-2
• IN-1/4" C11 — uchwyt UT-06, uchwyt do ostrzenia RF-2
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 9/32"

• IN-9/32" P6 / IN-9/32" P9 — uchwyt UT-08, uchwyt do ostrzenia RF-2
• IN-9/32" H7 / IN-9/32" JS9 — uchwyt UT-08, uchwyt do ostrzenia RF-2
• IN-9/32" D10 — uchwyt UT-08, uchwyt do ostrzenia RF-2
• IN-9/32" C11 — uchwyt UT-08, uchwyt do ostrzenia RF-2
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 5/16"

• IN-5/16" P6 / IN-5/16" P9 — uchwyt UT-08, uchwyt do ostrzenia RF-2
• IN-5/16" H7 / IN-5/16" JS9 — uchwyt UT-08, uchwyt do ostrzenia RF-2
• IN-5/16" D10 — uchwyt UT-08, uchwyt do ostrzenia RF-2
• IN-5/16" C11 — uchwyt UT-08, uchwyt do ostrzenia RF-2
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 3/8"

• IN-3/8" P6 / IN-3/8" P9 — uchwyt UT-10, uchwyt do ostrzenia RF-3
• IN-3/8" H7 / IN-3/8" JS9 — uchwyt UT-10, uchwyt do ostrzenia RF-3
• IN-3/8" D10 — uchwyt UT-10, uchwyt do ostrzenia RF-3
• IN-3/8" C11 — uchwyt UT-10, uchwyt do ostrzenia RF-3
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 7/16"

• IN-7/16" P6 / IN-7/16" P9 — uchwyt UT-12, uchwyt do ostrzenia RF-3
• IN-7/16" H7 / IN-7/16" JS9 — uchwyt UT-12, uchwyt do ostrzenia RF-3
• IN-7/16" D10 — uchwyt UT-12, uchwyt do ostrzenia RF-3
• IN-7/16" C11 — uchwyt UT-12, uchwyt do ostrzenia RF-3
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 1/2"

• IN-1/2" P6 / IN-1/2" P9 — uchwyt UT-12, uchwyt do ostrzenia RF-3
• IN-1/2" H7 / IN-1/2" JS9 — uchwyt UT-12, uchwyt do ostrzenia RF-3
• IN-1/2" D10 — uchwyt UT-12, uchwyt do ostrzenia RF-3
• IN-1/2" C11 — uchwyt UT-12, uchwyt do ostrzenia RF-3
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 9/16"

• IN-9/16" P6 / IN-9/16" P9 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• IN-9/16" H7 / IN-9/16" JS9 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• IN-9/16" D10 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• IN-9/16" C11 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 5/8"

• IN-5/8" P6 / IN-5/8" P9 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• IN-5/8" H7 / IN-5/8" JS9 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• IN-5/8" D10 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• IN-5/8" C11 — uchwyt UT-14/16, uchwyt do ostrzenia RF-4
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

Płytki do dłutowania kanałków i rowków wpustowych o szerokości 3/4"

• IN-3/4" P6 / IN-3/4" P9 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-3/4" H7 / IN-3/4" JS9 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-3/4" D10 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• IN-3/4" C11 — uchwyt UT-18/25, uchwyt do ostrzenia RF-5
• dostępna również wersja SM z fazką 0,2 x 45° dla wszystkich powyższych wykonań.

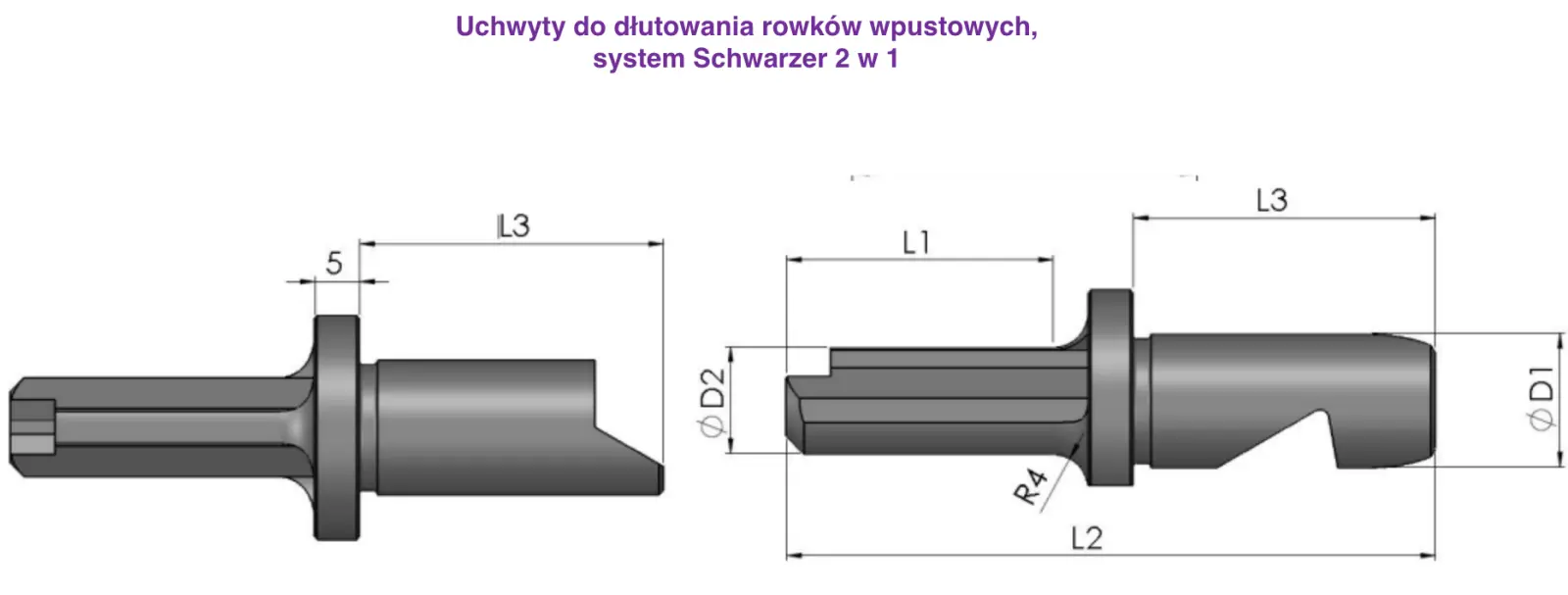

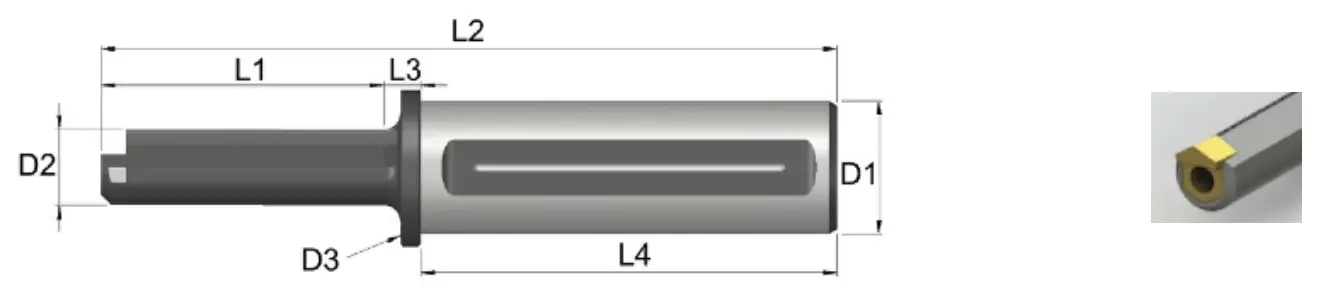

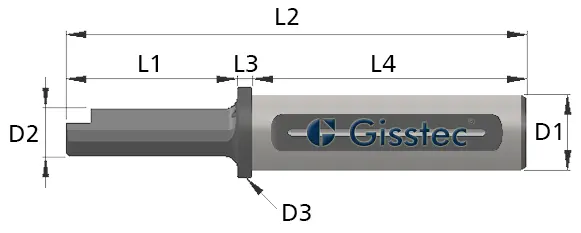

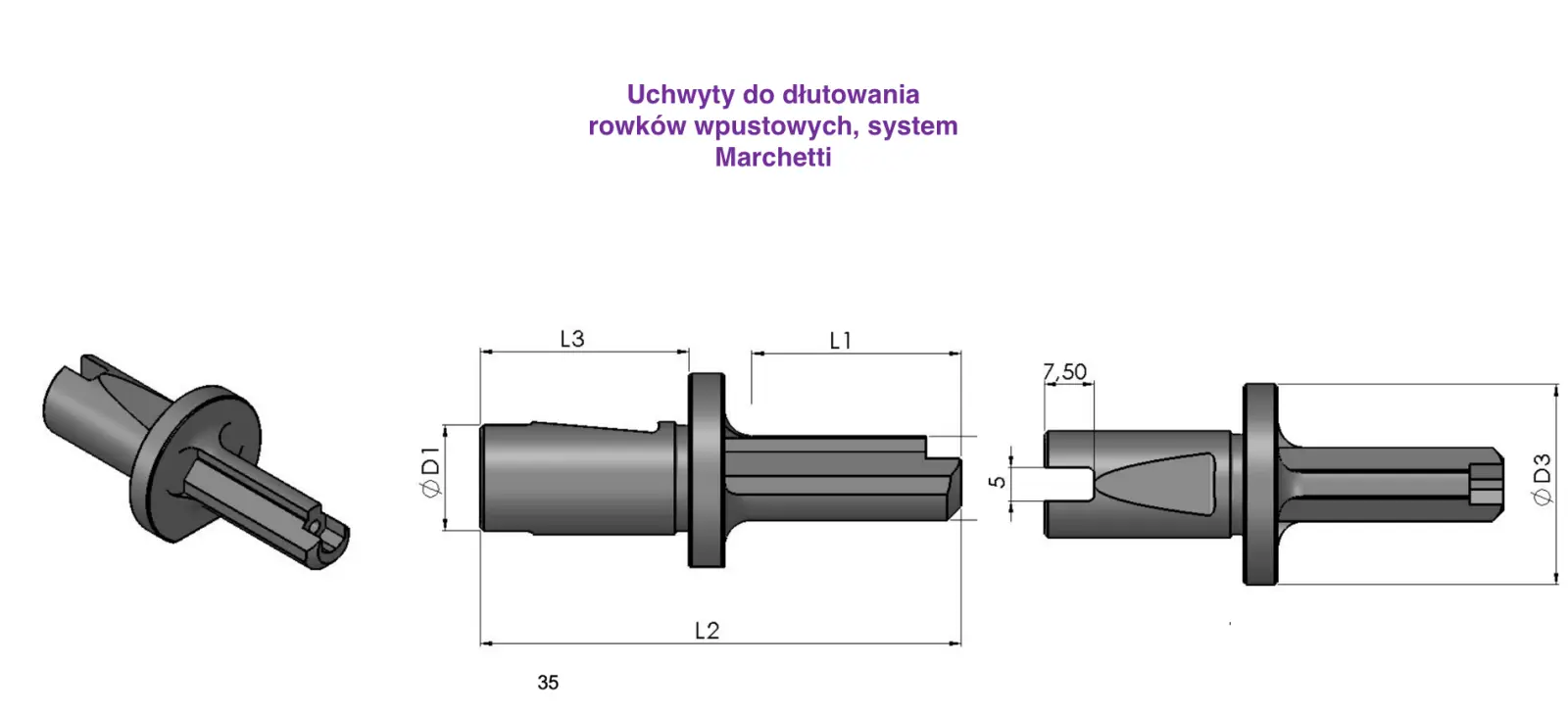

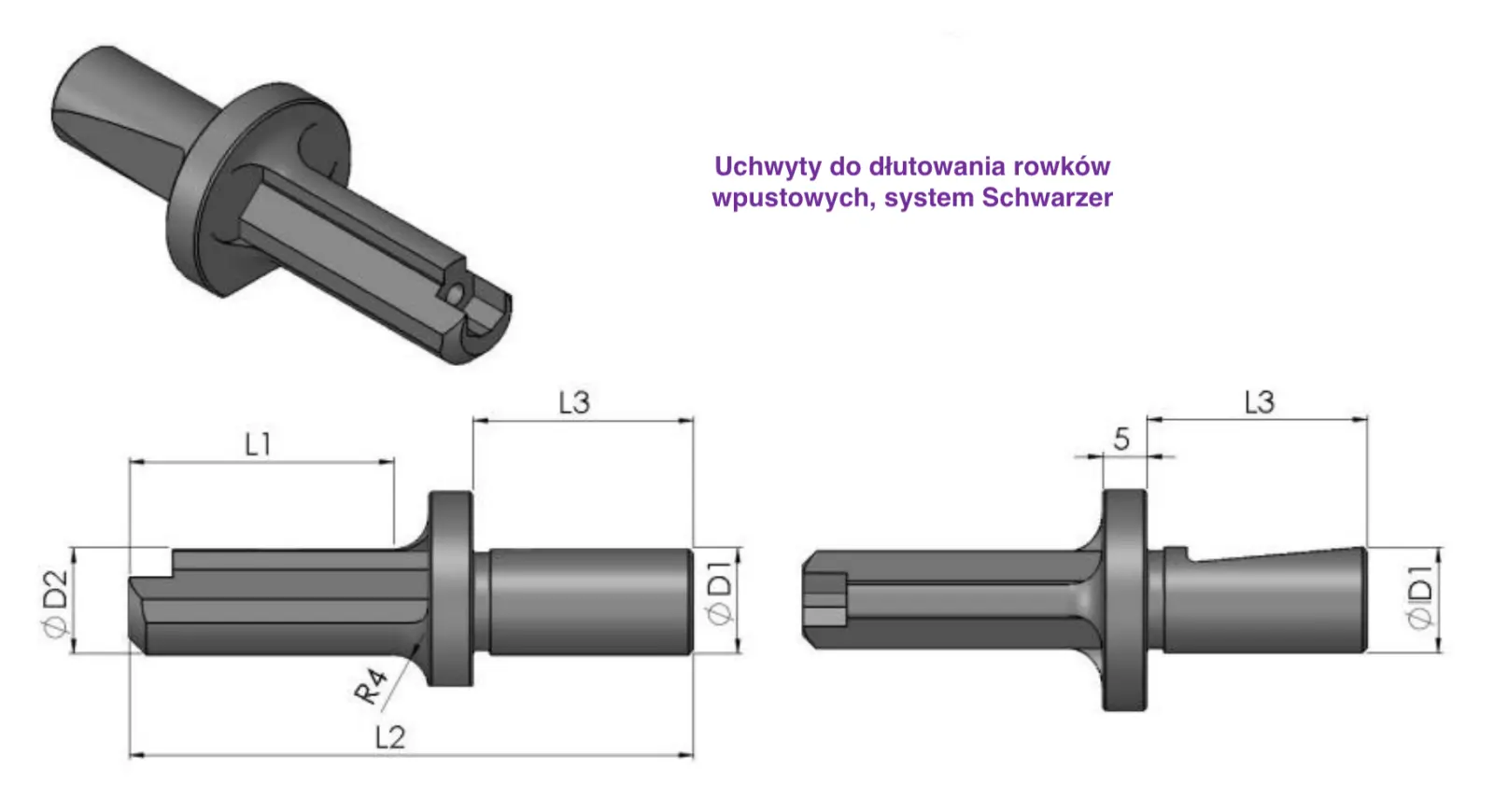

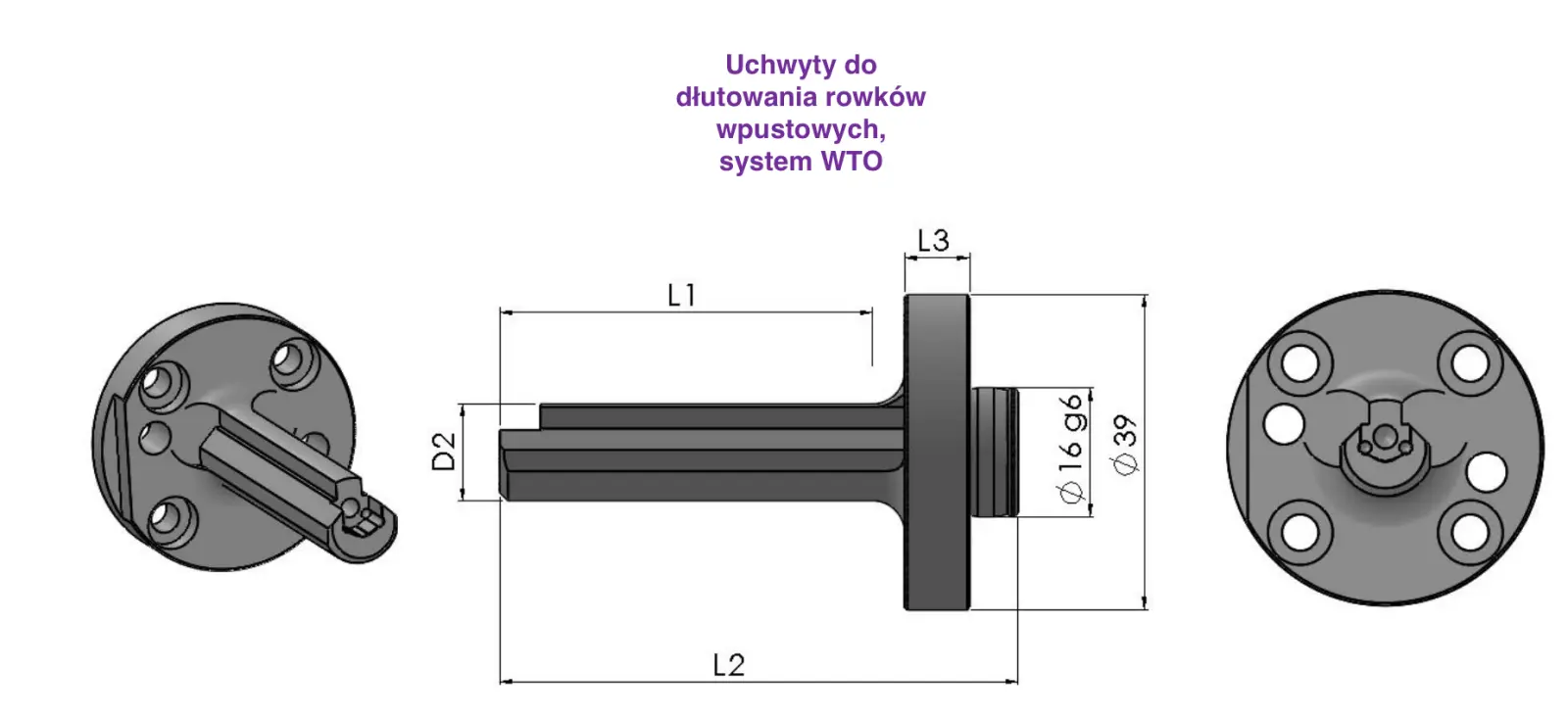

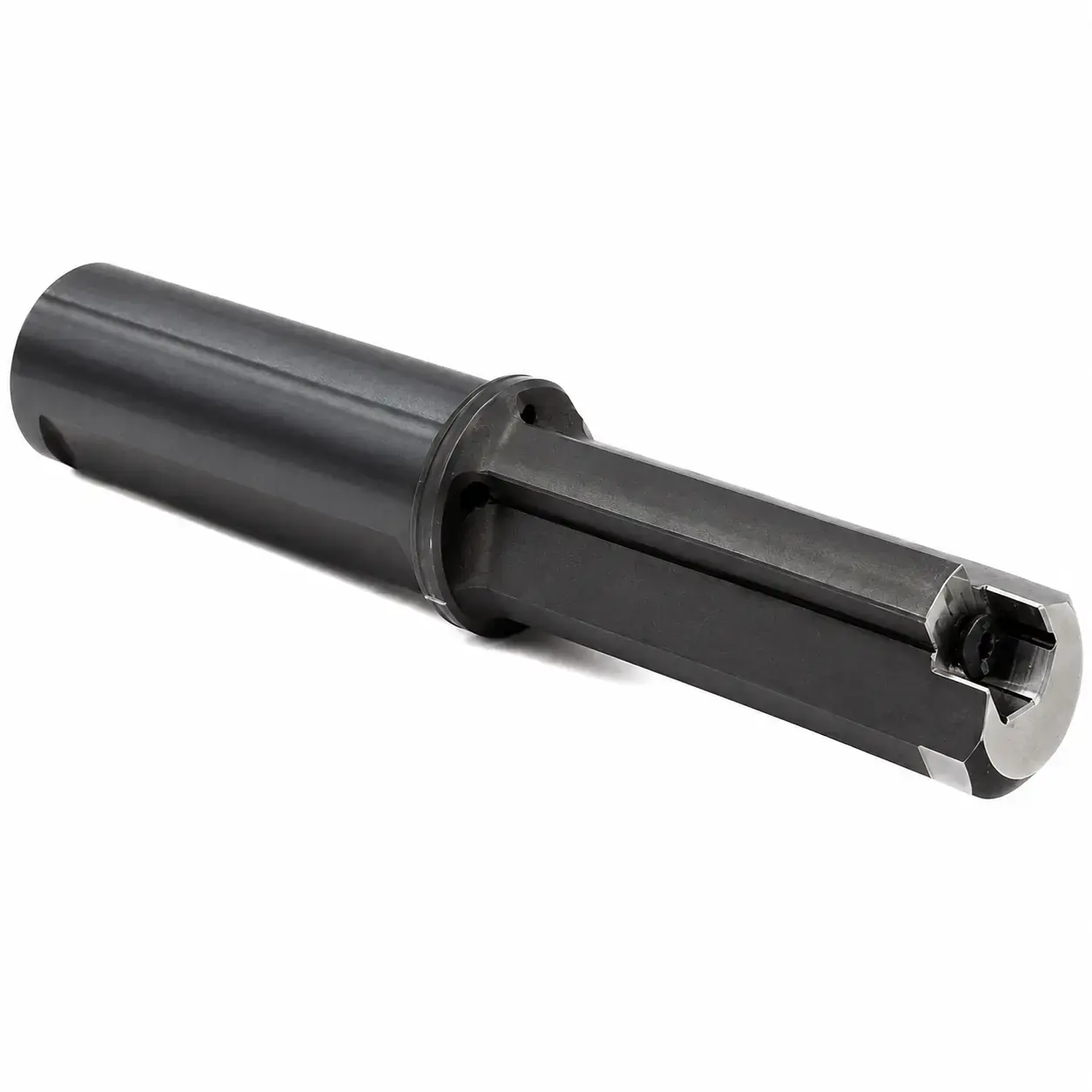

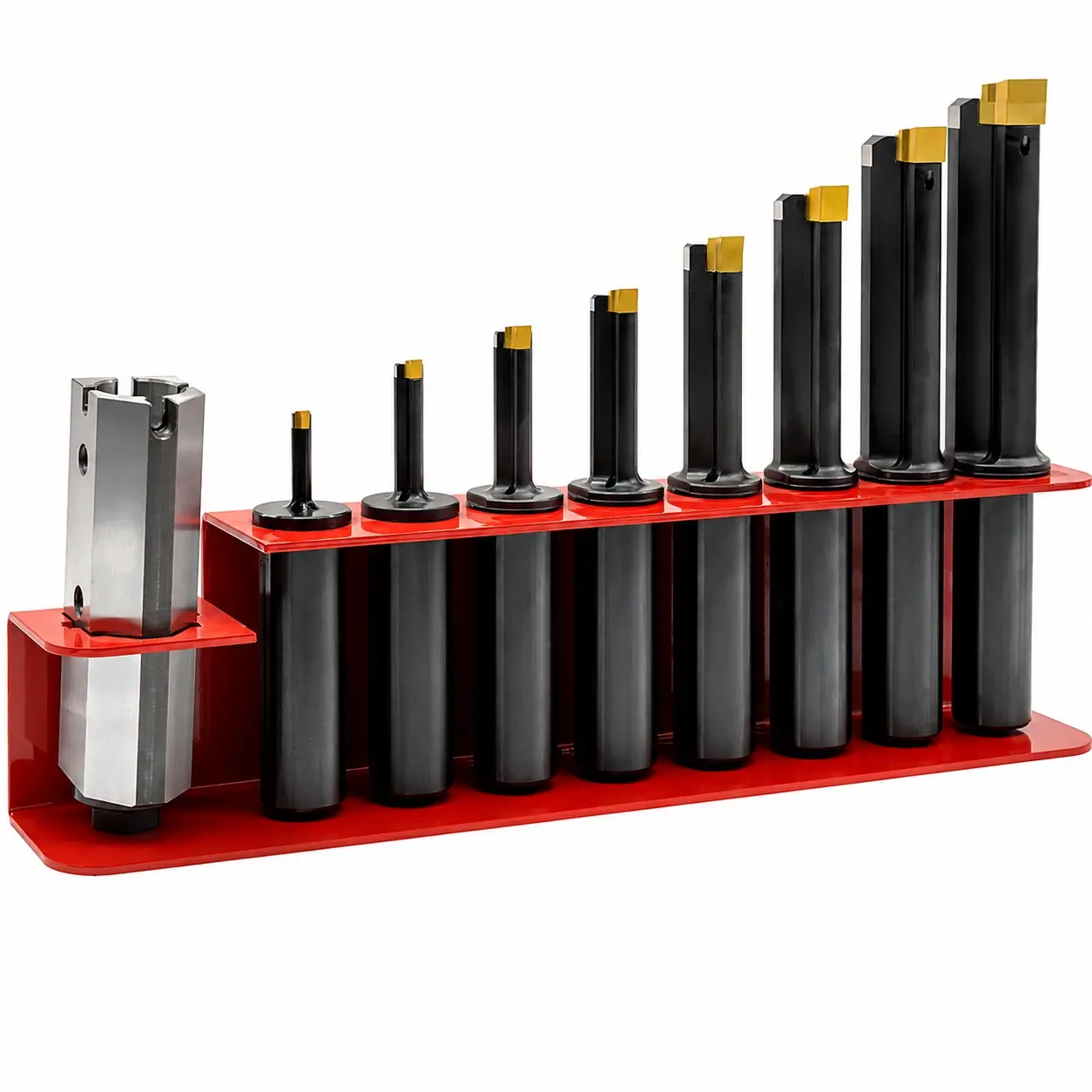

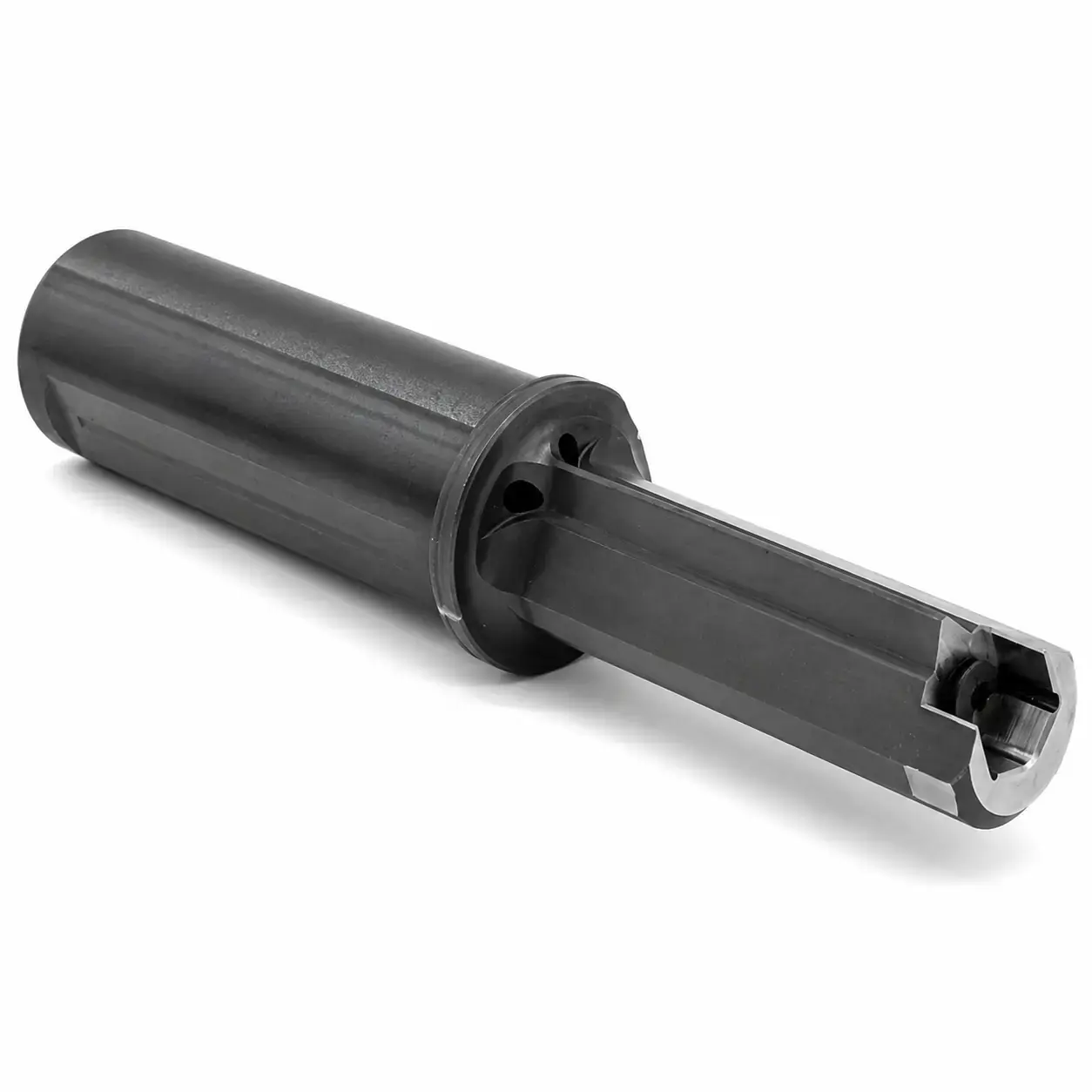

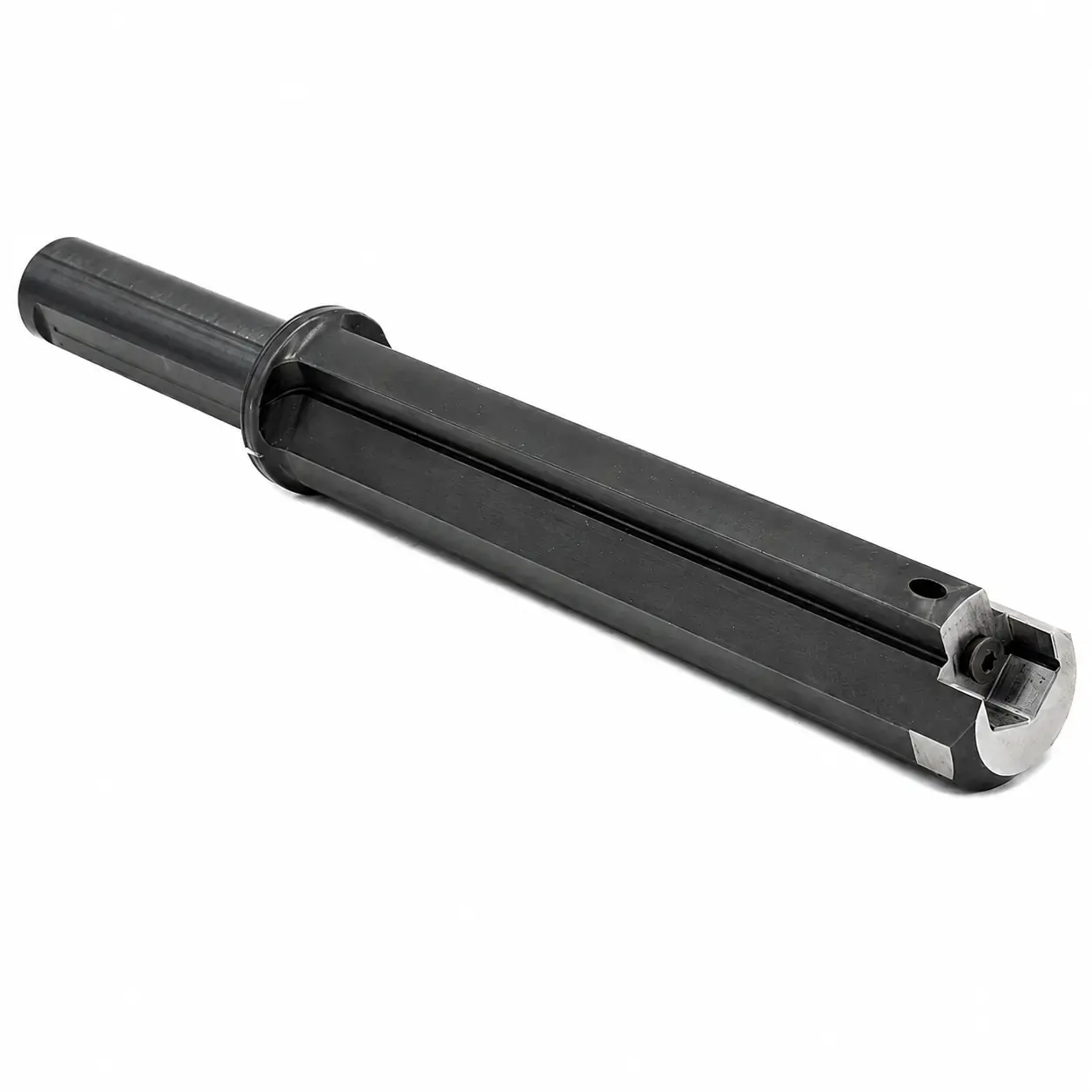

Uchwyty do dłutowania rowków wpustowych o średnicy chwytu roboczego 25mm

Oferujemy uchwyty do dłutowania rowków wpustowych Gisstec o średnicy chwytu 25 mm, przeznaczone do pracy z płytkami skrawającymi do dłutowania rowków wpustowych. Uchwyty wykonywane są z utwardzonej stali o twardości do 60 HRC. Dodatkowo posiadają otwory o średnicy 4 mm do obróbki z chłodzeniem, dzięki czemu chłodziwo podawane jest bezpośrednio w strefę skrawania.

Uchwyty występują w wersji:

• standardowej
• wydłużonej (L)

W oznaczeniach:

• L1 — długość dłutowania,
• L4 — długość chwytu,
• L2 — całkowita długość uchwytu.

• Uchwyt do dłutowania kanałków i rowków wpustowych UT-02-25:
  • Długość dłutowania: L1=25mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=124mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-02-25-L:
  • Długość dłutowania: L1=34,50mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=133,50mm
• Uchwyt do dłutowania kanałków i rowków wpustowych  UT-03-25:
  • Długość dłutowania: L1=30mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=129mm
• Uchwyt do dłutowania kanałków i rowków wpustowych  UT-03-25-L:
• • Długość dłutowania: L1=40mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=139mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-04-25:
  • Długość dłutowania: L1=40mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=139mm
• Uchwyt do dłutowania rowków wpustowych UT-04-25-L:
  • Długość dłutowania: L1=56mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=155mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-05-25:
  • Długość dłutowania: L1=46mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=145mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-05-25-L:
  • Długość dłutowania: L1=66mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=165mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-06-25:
  • Długość dłutowania: L1=56mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=155mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-06-25-L:
  • Długość dłutowania: L1=81mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=180mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-08-25:
  • Długość dłutowania: L1=68mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=167mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-08-25-L:
  • Długość dłutowania: L1=100mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=199mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-10-25:
  • Długość dłutowania: L1=86mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=185mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-10-25-L:
  • Długość dłutowania: L1=126mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=225mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-12-25:
  • Długość dłutowania: L1=104mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=203mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-12-25-L:
  • Długość dłutowania: L1=161mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=260mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-14/16-25:
  • Długość dłutowania: L1=126mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=225mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-14/16-25-L:
  • Długość dłutowania: L1=180mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=279mm

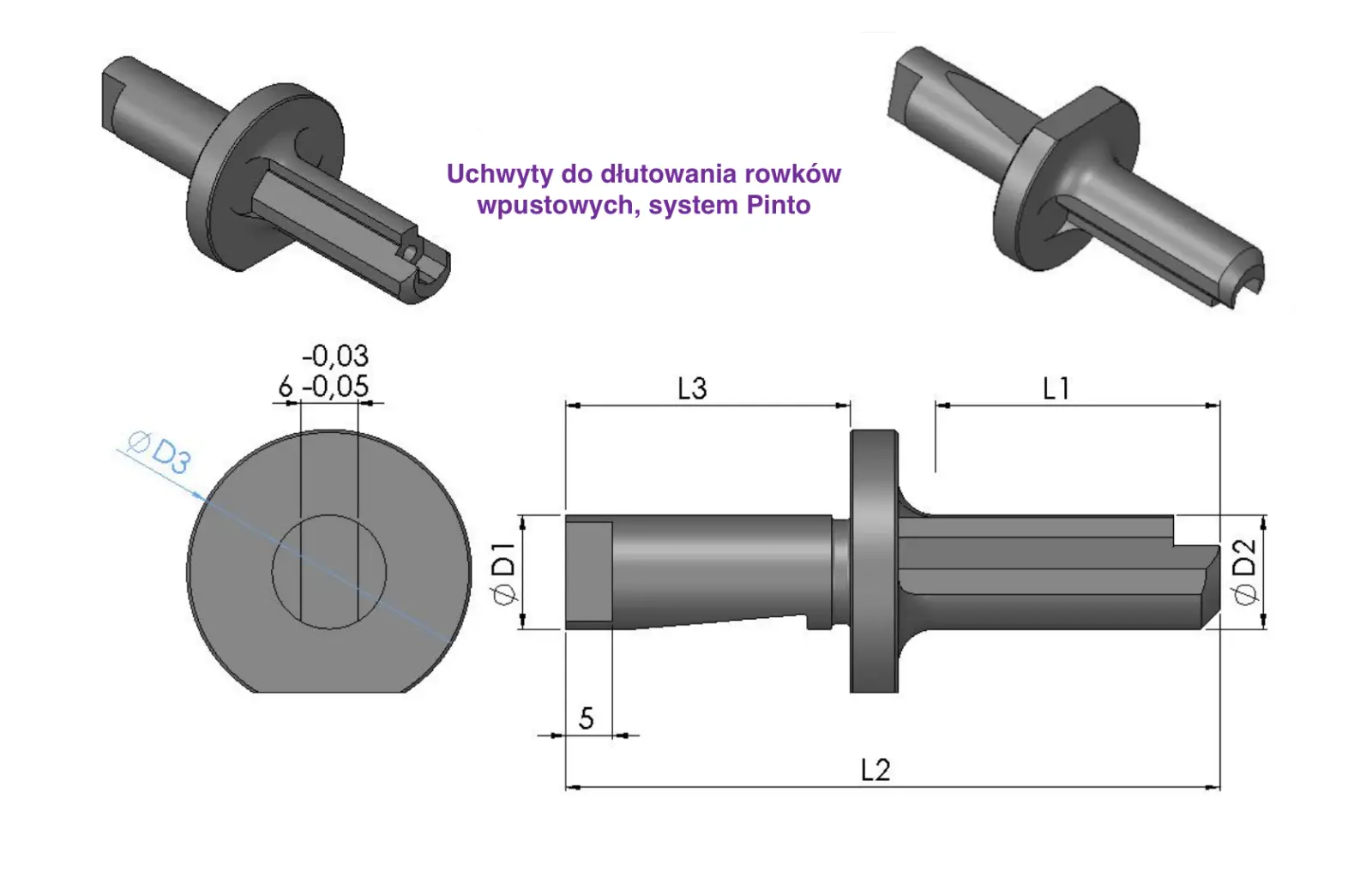

Uchwyty do dłutowania rowków wpustowych o średnicy chwytu 25 mm dobiera się w zależności od szerokości płytki, wymaganej długości dłutowania oraz geometrii obrabianego detalu. Dzięki wersjom standardowym i wydłużonym możliwe jest dopasowanie uchwytu do różnych głębokości obróbki i warunków pracy.

Uchwyty do dłutowania rowków wpustowych o średnicy chwytu roboczego 32mm

Oferujemy uchwyty do dłutowania rowków wpustowych Gisstec o średnicy chwytu 32 mm, przeznaczone do pracy z płytkami skrawającymi do dłutowania rowków wpustowych. Uchwyty wykonywane są z utwardzonej stali o twardości do 60 HRC. Dodatkowo posiadają otwory o średnicy 4 mm do obróbki z chłodzeniem, dzięki czemu chłodziwo podawane jest bezpośrednio w strefę skrawania.

Uchwyty występują w wersji:

• standardowej
• wydłużonej (L)

W oznaczeniach:

• L1 — długość dłutowania,
• L4 — długość chwytu,
• L2 — całkowita długość uchwytu.

• Uchwyt do dłutowania kanałków i rowków wpustowych UT-02-32:
  • Długość dłutowania: L1=25mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=134mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-02-32-L:
  • Długość dłutowania: L1=34,50mm
  • Długość chwytu: L4=90mm
  • Całkowita długość: L2=133,50mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-03-32:
  • Długość dłutowania: L1=30mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=139mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-03-32-L:
• • Długość dłutowania: L1=40mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=149mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-04-32:
  • Długość dłutowania: L1=40mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=149mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-04-32-L:
  • Długość dłutowania: L1=56mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=165mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-05-32:
  • Długość dłutowania: L1=46mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=155mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-05-32-L:
  • Długość dłutowania: L1=66mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=175mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-06-32:
  • Długość dłutowania: L1=56mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=165mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-06-32-L:
  • Długość dłutowania: L1=81mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=190mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-08-32:
  • Długość dłutowania: L1=68mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=177mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-08-32-L:
  • Długość dłutowania: L1=100mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=209mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-10-32:
  • Długość dłutowania: L1=86mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=195mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-10-32-L:
  • Długość dłutowania: L1=126mm
  • Długość chwytu: L4=10mm
  • Całkowita długość: L2=235mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-12-32:
  • Długość dłutowania: L1=104mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=213mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-12-32-L:
  • Długość dłutowania: L1=161mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=270mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-14/16-32:
  • Długość dłutowania: L1=126mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=235mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-14/16-32-L:
  • Długość dłutowania: L1=180mm
  • Długość chwytu: L4=100mm
  • Całkowita długość: L2=289mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-18/25-32:
  • Długość dłutowania: L1=140mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=249mm
• Uchwyt do dłutowania kanałków i rowków wpustowych UT-18/25-32-L:
  • Długość dłutowania: L1=200mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=309mm

Uchwyty do dłutowania rowków wpustowych o średnicy chwytu 32 mm dobiera się w zależności od szerokości płytki, wymaganej długości dłutowania oraz geometrii obrabianego detalu. Dzięki wersjom standardowym i wydłużonym możliwe jest dopasowanie uchwytu do różnych głębokości obróbki i warunków pracy.

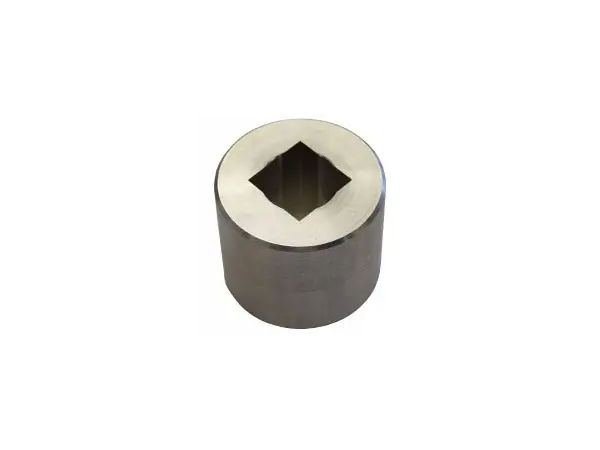

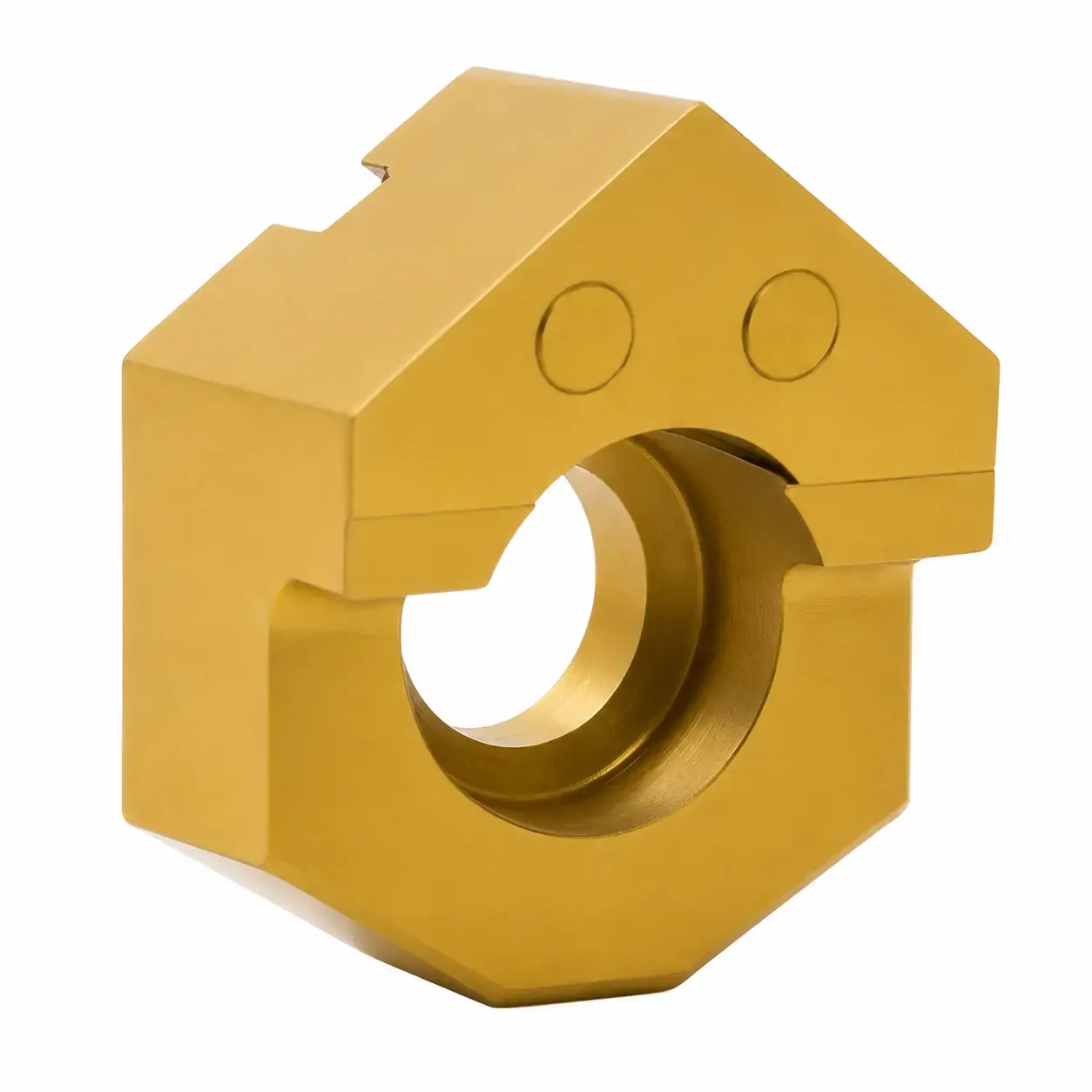

Noże do dłutowania kwadratów, płytki i uchwyty - zakres wykonań

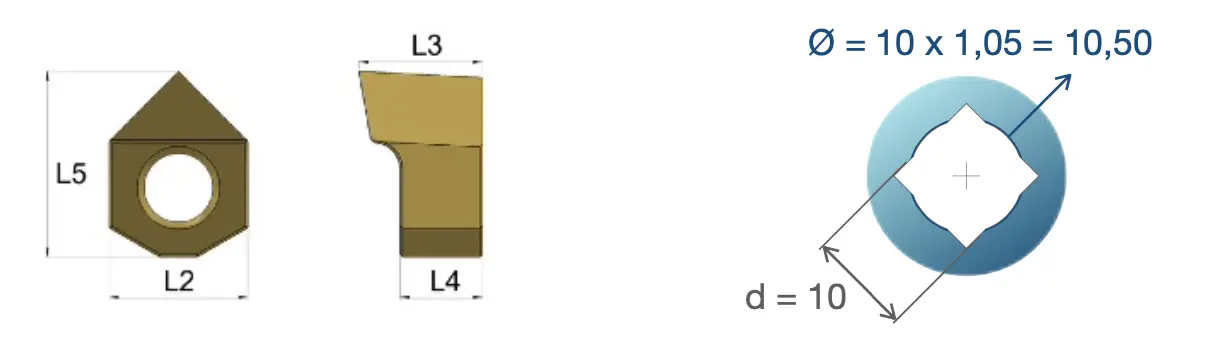

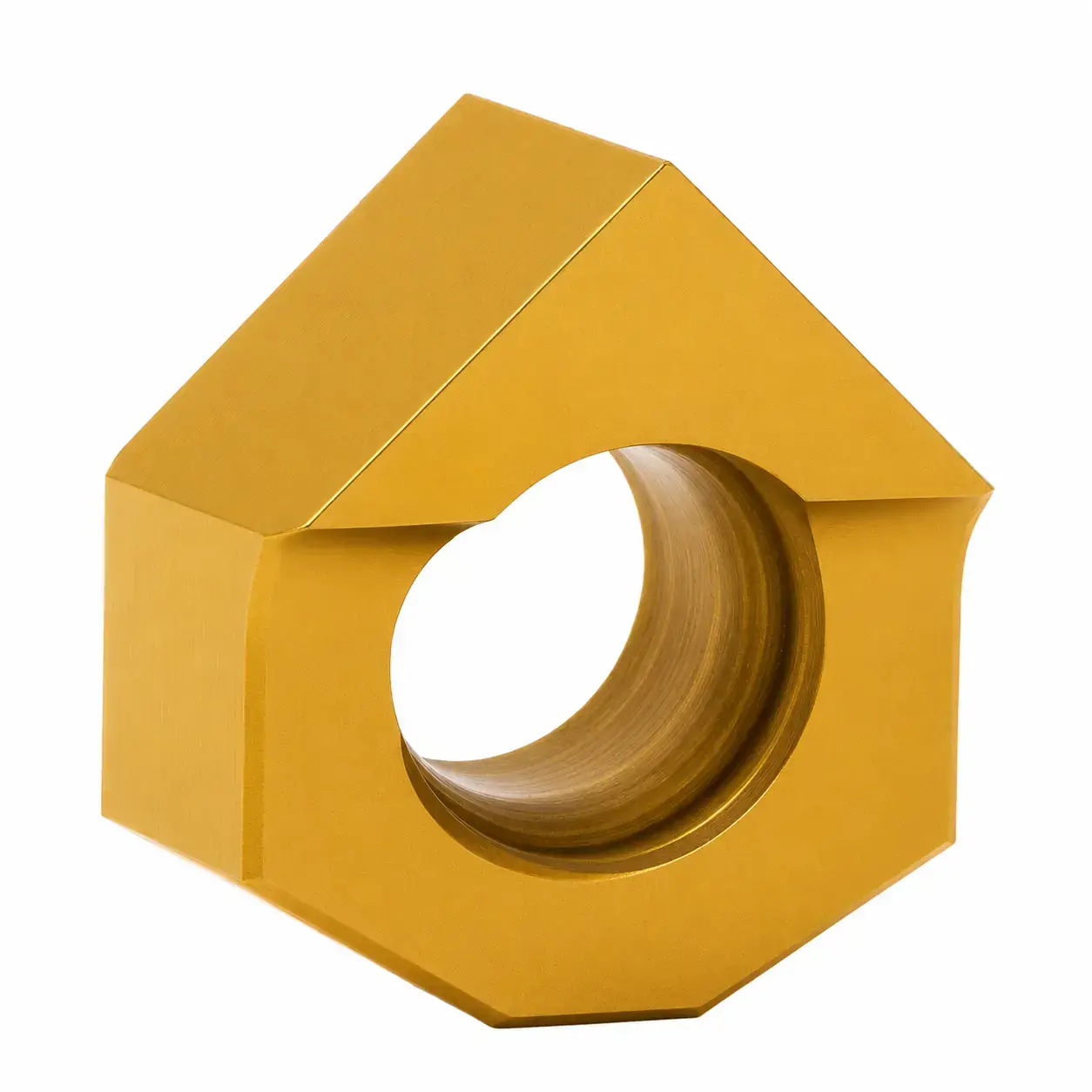

Płytki skrawające do dłutowania kwadratów są wykonane ze spieczonej stali szybkotnącej i pokryte powłoką z azotku tytanu. Dzięki temu charakteryzują się wysoką trwałością oraz możliwością kilkukrotnego ostrzenia. Rozwiązanie to jest przeznaczone do wykonywania kwadratów wewnętrznych w różnych zakresach wymiarowych, z wykorzystaniem odpowiednio dobranych płytek, uchwytów i uchwytów do szlifowania.

Przy dłutowaniu kwadratu należy obliczyć średnicę otworu wstępnego. Przyjmuje się, że jest to iloczyn wymiaru kwadratu i współczynnika 1,050.

Dla przykładu:

• dla kwadratu 10 mm średnica otworu wstępnego wynosi 10,50 mm

W oznaczeniach:

• IN-SQ-… oznacza płytkę skrawającą do kwadratów,
• UT-SQ-… oznacza odpowiedni uchwyt,

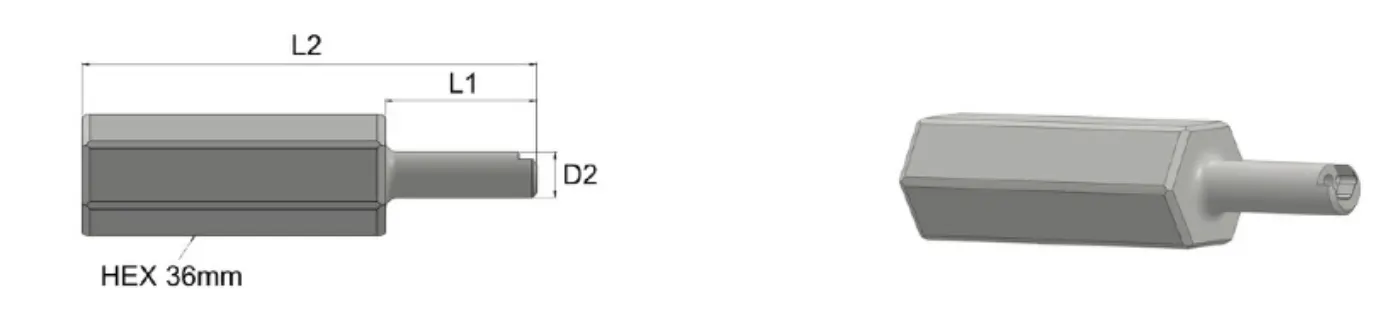

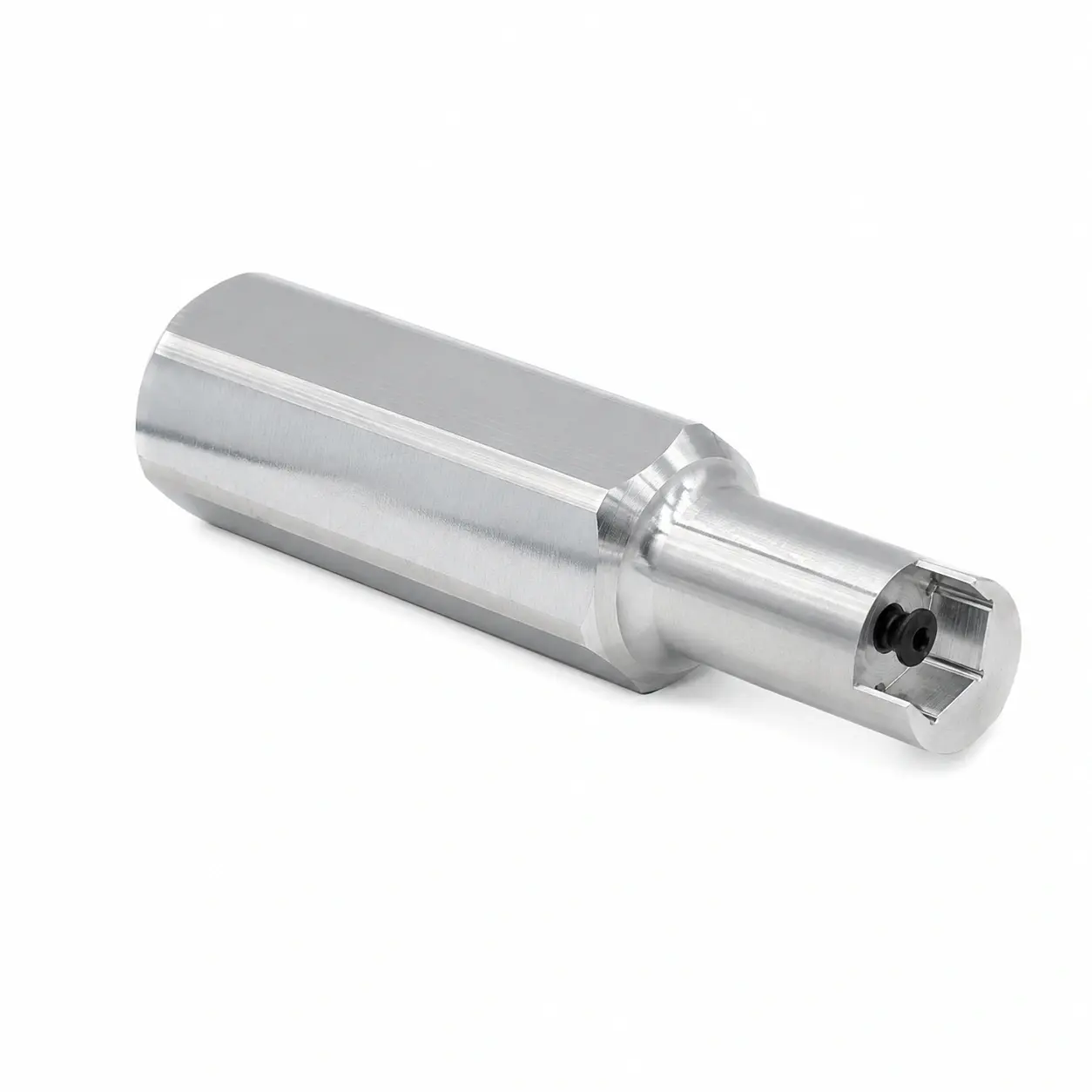

• RF-… oznacza uchwyt do szlifowania.

Płytki i uchwyty do dłutowania kwadratów - zakresy wymiarowe

• IN-SQ-8/10 — kwadrat 8–10 mm, uchwyt UT-SQ-8/10, uchwyt do szlifowania RF-1
• IN-SQ-10/13 — kwadrat 10–13 mm, uchwyt UT-SQ-10/13, uchwyt do szlifowania RF-1
• IN-SQ-13/16 — kwadrat 13–16 mm, uchwyt UT-SQ-13/16, uchwyt do szlifowania RF-2
• IN-SQ-16/19 — kwadrat 16–19 mm, uchwyt UT-SQ-16/19, uchwyt do szlifowania RF-2
• IN-SQ-19/27 — kwadrat 19–27 mm, uchwyt UT-SQ-19/27, uchwyt do szlifowania RF-3
• IN-SQ-27/37 — kwadrat 27–37 mm, uchwyt UT-SQ-27/37, uchwyt do szlifowania RF-4
• IN-SQ-37/50 — kwadrat 37–50 mm, uchwyt UT-SQ-37/50, uchwyt do szlifowania RF-5

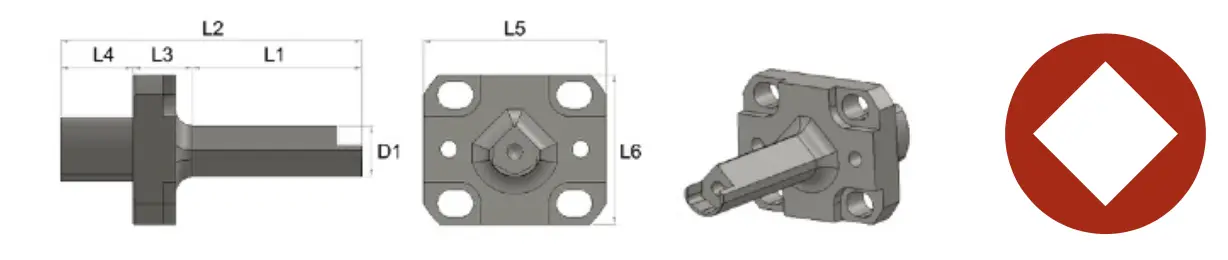

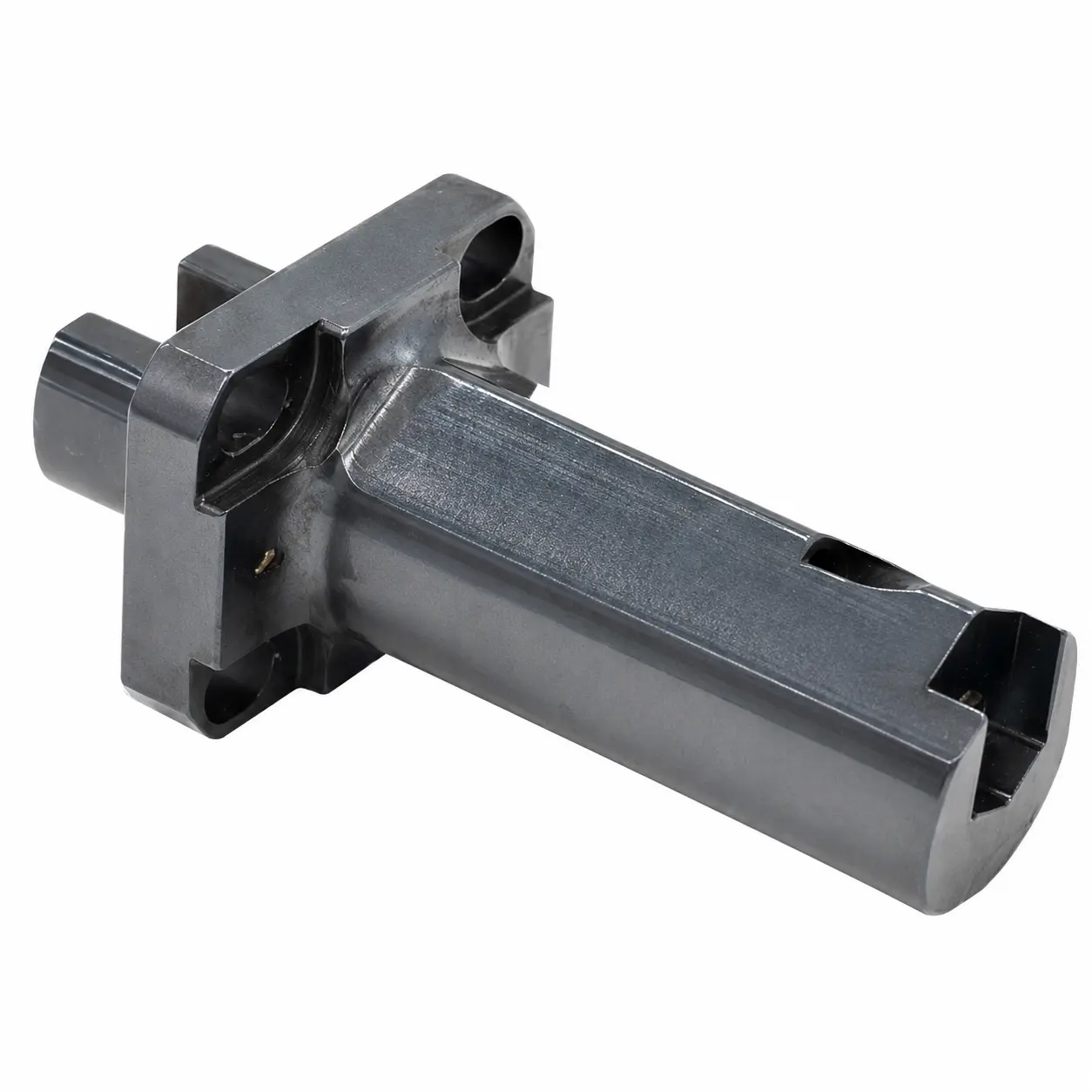

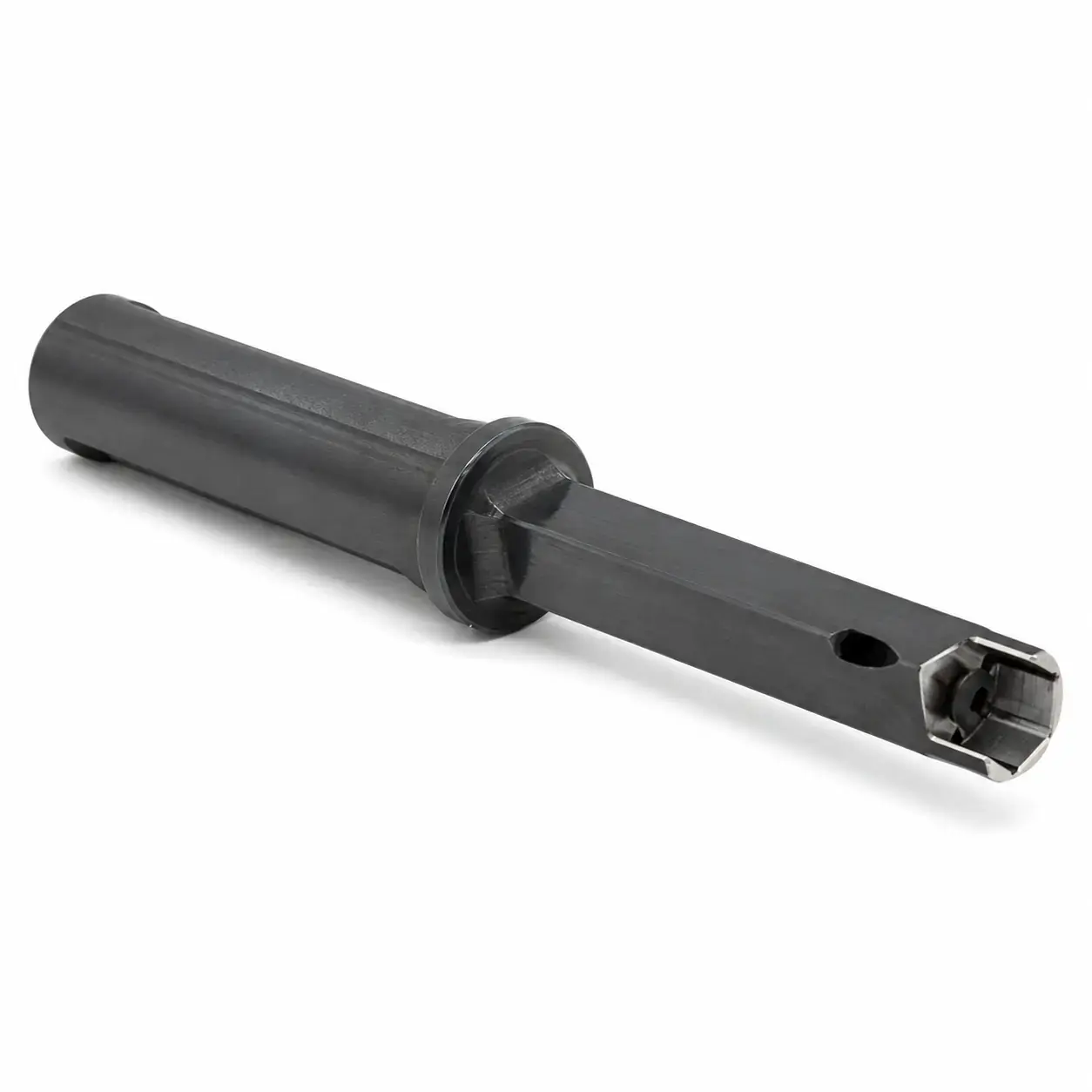

Uchwyty do dłutowania kwadratów o średnicy chwytu 25 mm

Oferujemy uchwyty do dłutowania kwadratów o średnicy chwytu 25 mm, przeznaczone do pracy z płytkami skrawającymi do wykonywania kwadratów wewnętrznych. Uchwyty występują w wersji o długości standardowej oraz w wykonaniach wydłużonych, dobieranych w zależności od wymaganej długości dłutowania i geometrii detalu.

W oznaczeniach:

• L1 — długość dłutowania,
• L4 — długość chwytu,
• L2 — długość całkowita uchwytu.

=

Uchwyty do dłutowania kwadratów — zakresy wymiarowe

• Uchwyt do dłutowania kwadratów UT-SQ-8/10-25
  • Długość dłutowania: L1=30mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=129mm
• Uchwyt do dłutowania kwadratów UT-SQ-10/13-25
  • Długość dłutowania: L1=40mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=139mm
• Uchwyt do dłutowania kwadratów UT-SQ-13/16-25
  • Długość dłutowania: L1=50mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=149mm
• Uchwyt do dłutowania kwadratów UT-SQ-16/19-25
  • Długość dłutowania: L1=52mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=151mm
• Uchwyt do dłutowania kwadratów UT-SQ-19/27-25
  • Długość dłutowania: L1=86mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=185mm
• Uchwyt do dłutowania kwadratów UT-SQ-27/37-25
  • Długość dłutowania: L1=100mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=199mm

Uchwyty do dłutowania kwadratów o średnicy chwytu 25 mm dobiera się w zależności od zakresu wymiarowego wykonywanego kwadratu, wymaganej długości dłutowania oraz warunków pracy na maszynie. Dzięki takiemu podziałowi możliwe jest precyzyjne dopasowanie uchwytu do konkretnej płytki skrawającej i geometrii detalu.

Uchwyty do dłutowania kwadratów o średnicy chwytu 32 mm

Oferujemy uchwyty do dłutowania kwadratów o średnicy chwytu 32 mm, przeznaczone do pracy z płytkami skrawającymi do wykonywania kwadratów wewnętrznych. Uchwyty występują w wersji o długości standardowej oraz w wykonaniach o zwiększonej długości dłutowania, dobieranych w zależności od zakresu wymiarowego kwadratu i geometrii detalu.

W oznaczeniach:

• L1 — długość dłutowania,
• L4 — długość chwytu,
• L2 — długość całkowita uchwytu.

Uchwyty do dłutowania kwadratów — zakresy wymiarowe

• Uchwyt do dłutowania kwadratów UT-SQ-8/10-32
  • Długość dłutowania: L1=30mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=139mm
• Uchwyt do dłutowania kwadratów UT-SQ-10/13-32
  • Długość dłutowania: L1=40mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=149mm
• Uchwyt do dłutowania kwadratów UT-SQ-13/16-32
  • Długość dłutowania: L1=50mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=159mm
• Uchwyt do dłutowania kwadratów UT-SQ-16/19-32
  • Długość dłutowania: L1=52mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=161mm
• Uchwyt do dłutowania kwadratów UT-SQ-19/27-32
  • Długość dłutowania: L1=86mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=195mm
• Uchwyt do dłutowania kwadratów UT-SQ-19/27-32
  • Długość dłutowania: L1=86mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=195mm
• Uchwyt do dłutowania kwadratów UT-SQ-27/37-32
  • Długość dłutowania: L1=100mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=209mm

Uchwyty do dłutowania kwadratów o średnicy chwytu 32 mm dobiera się w zależności od zakresu wymiarowego wykonywanego kwadratu, wymaganej długości dłutowania oraz warunków pracy na maszynie. Dzięki temu możliwe jest dopasowanie uchwytu zarówno do standardowych zastosowań, jak i do głębszych lub bardziej wymagających operacji dłutowania.

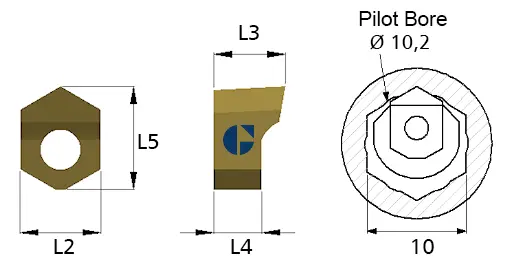

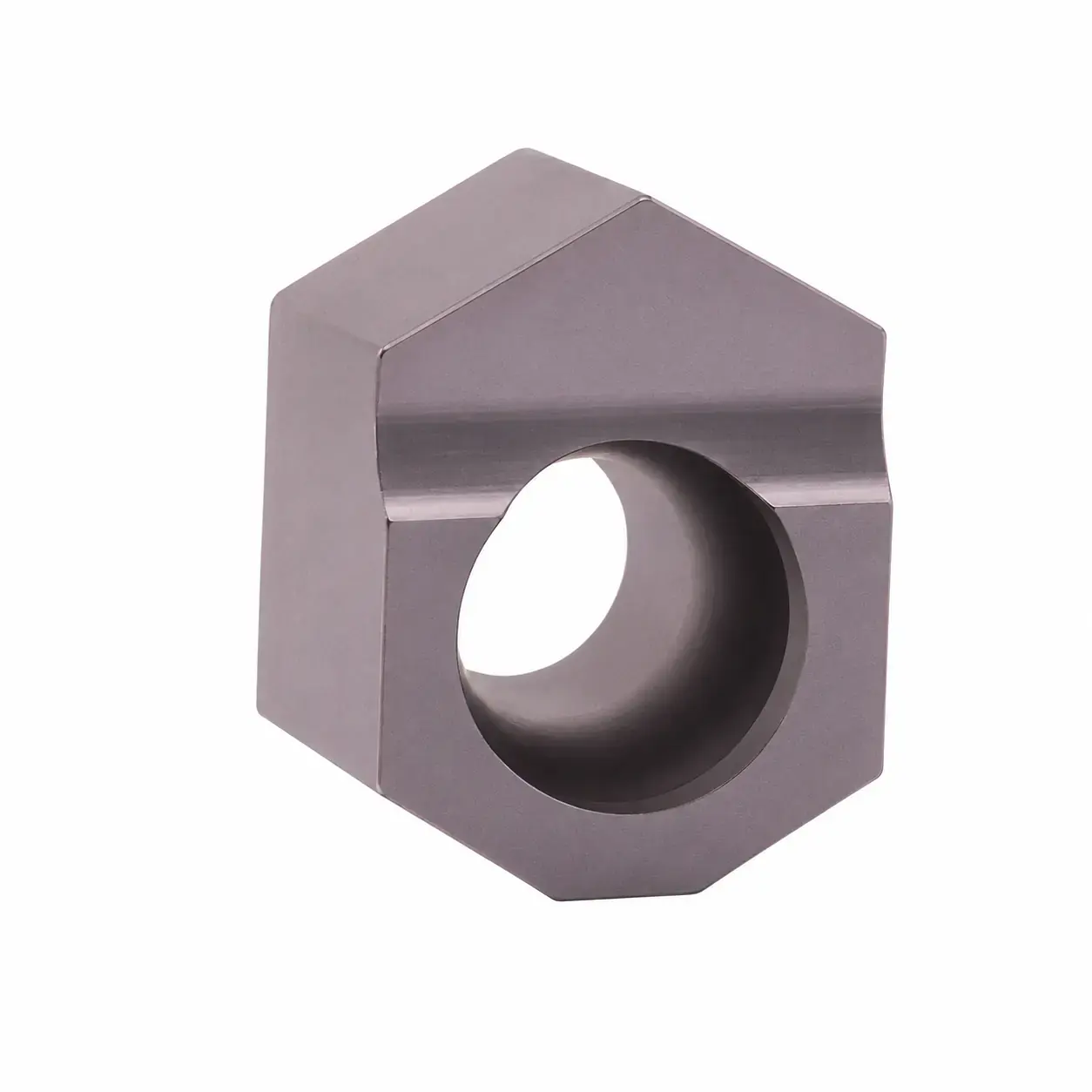

Płytki skrawające do dłutowania sześciokątów

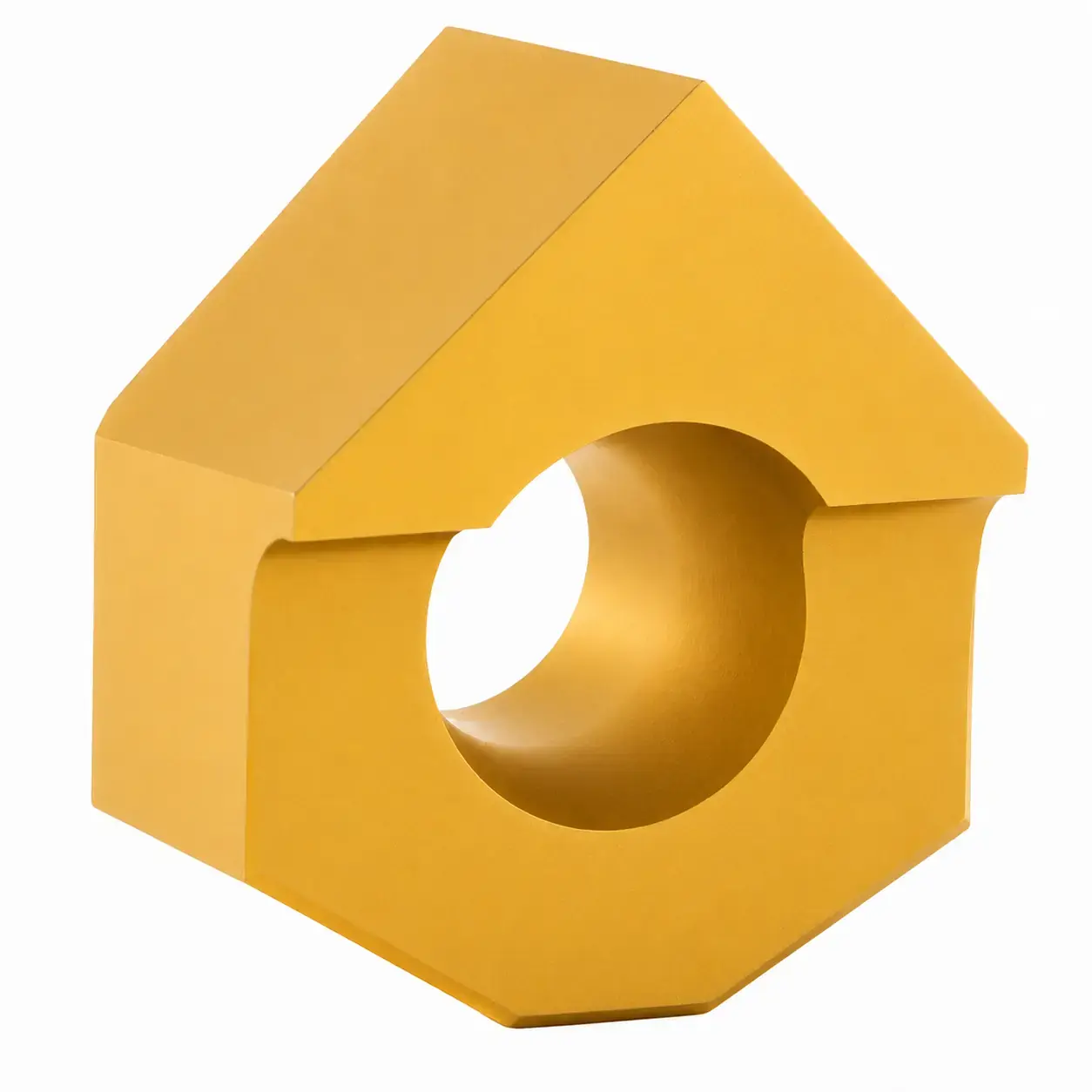

Płytka do dłutowania sześciokąta wykonana jest również spieczonej stali szybkotnącej oraz pokrycia TiN. Płytki skrawające do sześciokątów są trwałe i umożliwiają wielokrotne ostrzenie.

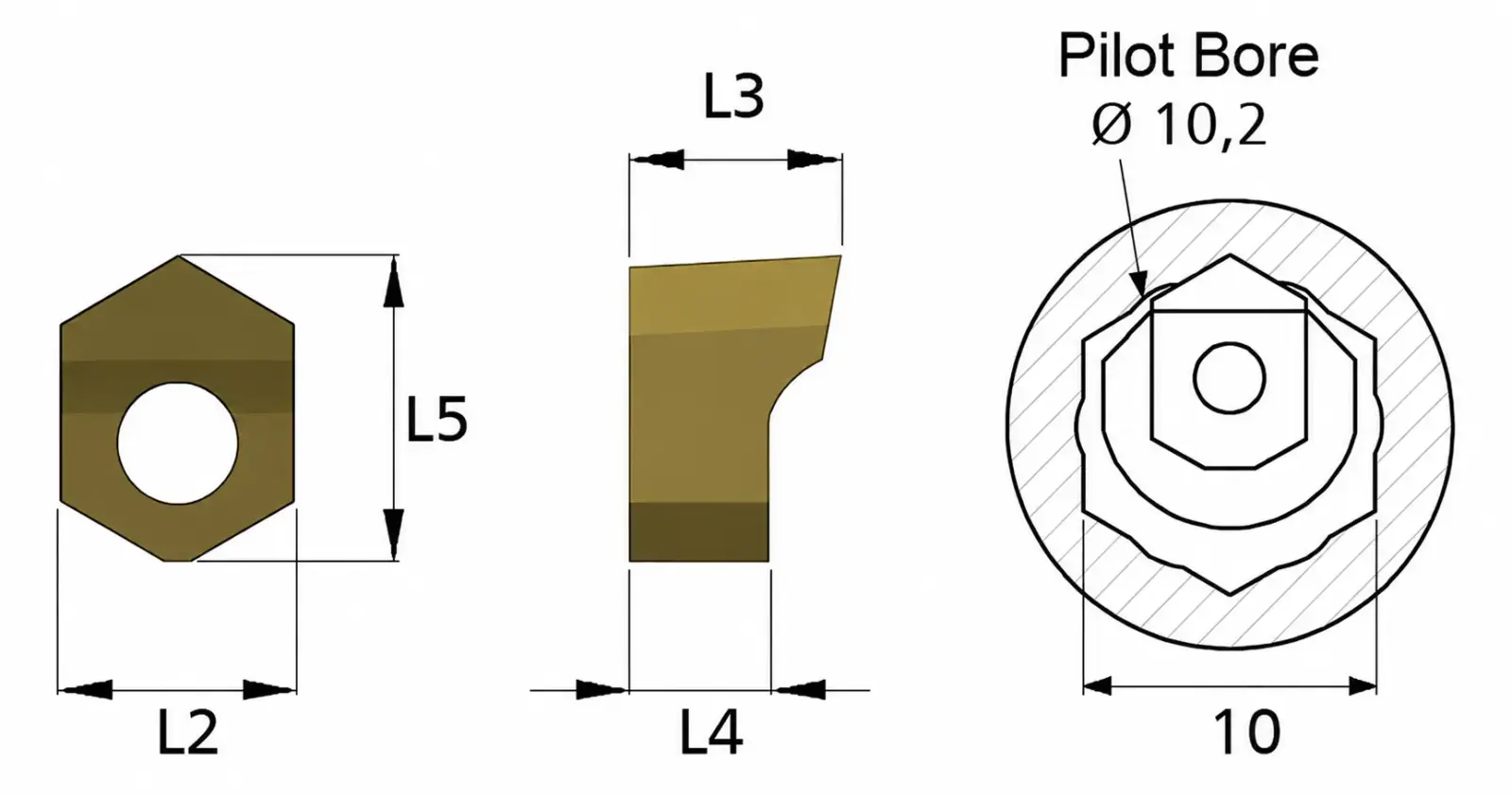

Przy dłutowaniu sześciokąta należy obliczyć średnice otworu wstępnego: jest to iloczyn średnicy sześciokąta x 1,020, dla przykładu dla 10mm będzie to zatem 10,20mm.

• Płytka skrawająca do dłutowania sześciokątów IN-HEX-9/11, sześciokąt 9-11mm, uchwyt UT-HEX-9/11, uchwyt do szlifowania RF-1.
• Płytka skrawająca do dłutowania sześciokątów IN-HEX-11/17, sześciokąt 11-17mm, uchwyt UT-HEX-11/17, uchwyt do szlifowania RF-1.
• Płytka skrawająca do dłutowania sześciokątów IN-HEX-17/28, sześciokąt 17-28mm, uchwyt UT-HEX-17/27, uchwyt do szlifowania RF-2.
• Płytka skrawająca do dłutowania sześciokątów IN-HEX-28/37, sześciokąt 28-37mm, uchwyt UT-HEX-27/37, uchwyt do szlifowania RF-3.
• Płytka skrawająca do dłutowania sześciokątów IN-HEX-37/45, sześciokąt 37-45mm, uchwyt UT-HEX-37/45, uchwyt do szlifowania RF-4.
• Płytka skrawająca do dłutowania sześciokątów IN-HEX-45/70, sześciokąt 35-70mm, uchwyt UT-HEX-45-70, uchwyt do szlifowania RF-5.

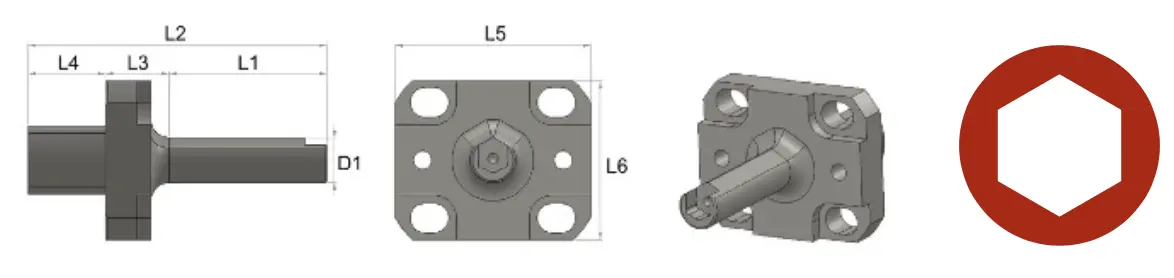

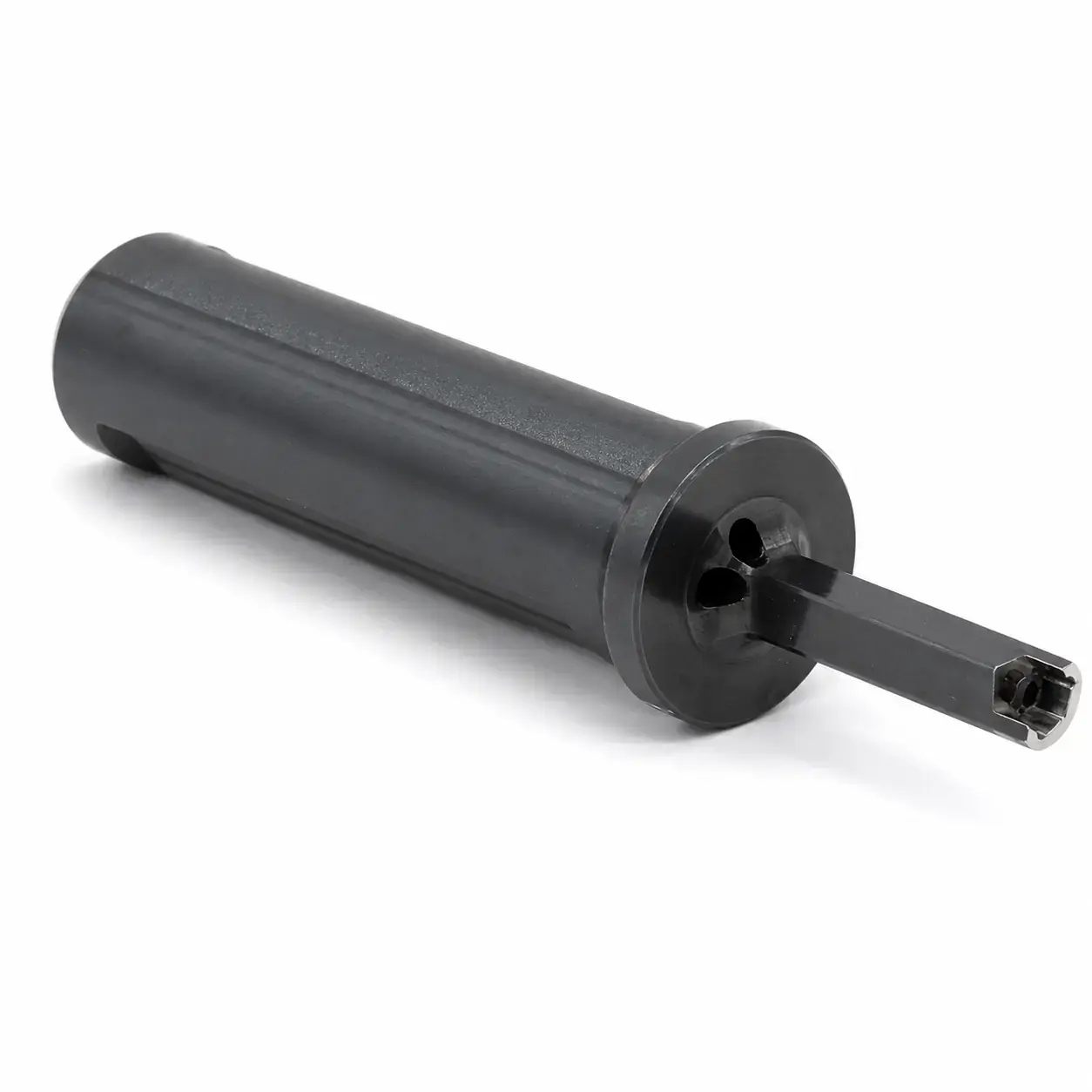

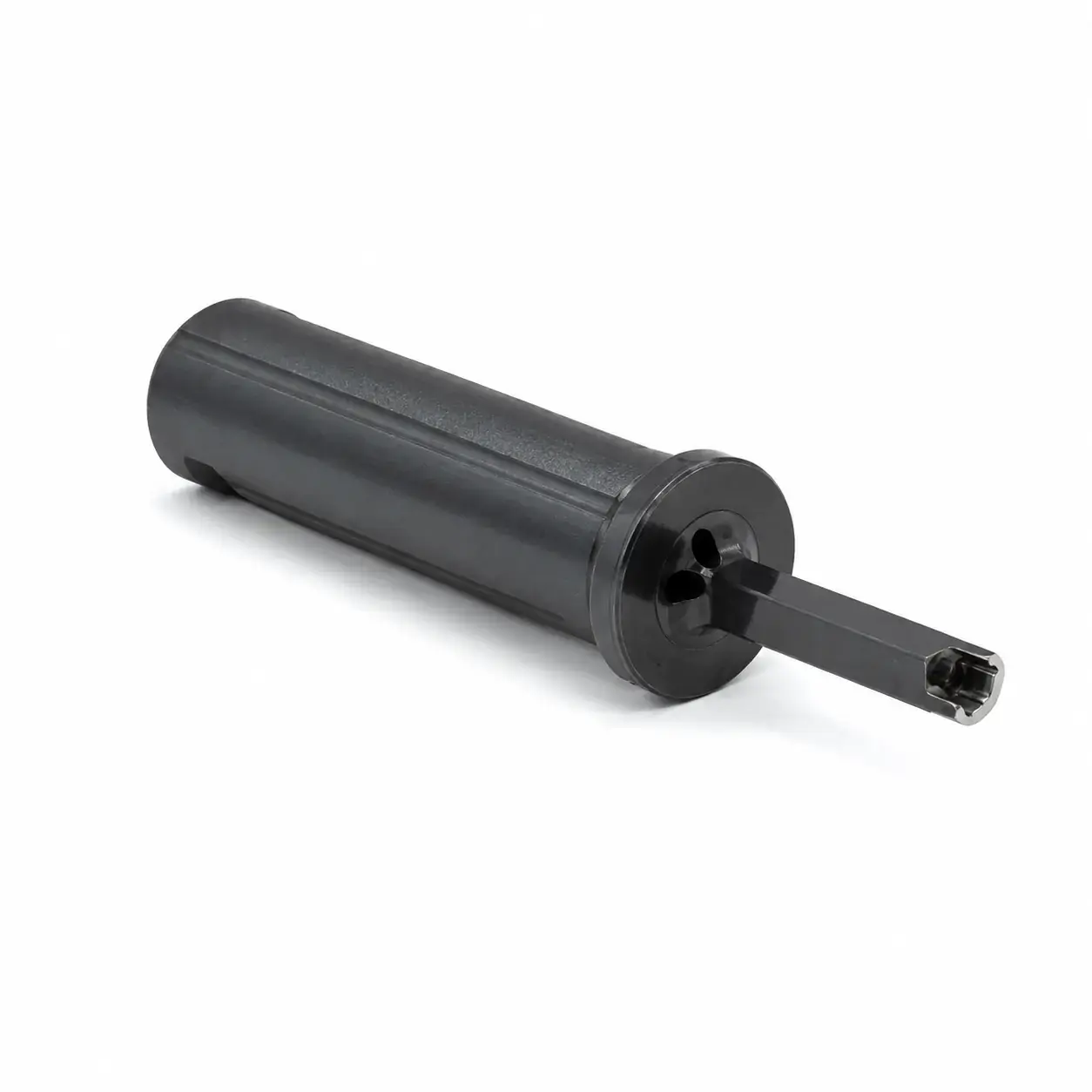

Uchwyty do dłutowania sześciokątów o średnicy chwytu 25 mm

Oferujemy uchwyty do dłutowania sześciokątów o średnicy chwytu 25 mm, przeznaczone do pracy z narzędziami do wykonywania sześciokątów wewnętrznych. Uchwyty występują w wersji o długości standardowej i są dobierane w zależności od zakresu wymiarowego wykonywanego sześciokąta oraz wymaganej długości dłutowania.

W oznaczeniach:

• L1 — długość dłutowania,
• L4 — długość chwytu,
• L2 — długość całkowita uchwytu.

Uchwyty do dłutowania sześciokątów — zakresy wymiarowe

•  UT-HEX-9/11-25
  • Długość dłutowania: L1=30mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=129mm
• UT-HEX-11/17-25
  • Długość dłutowania: L1=40mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=139mm
• UT-HEX-17/28-25
  • Długość dłutowania: L1=56mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=155mm
• UT-HEX-28/37-25
  • Długość dłutowania: L1=86mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=185mm
• UT-HEX-37/45-25
  • Długość dłutowania: L1=126mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=225mm

Uchwyty do dłutowania sześciokątów o średnicy chwytu 25 mm dobiera się w zależności od zakresu wymiarowego wykonywanego profilu, wymaganej długości dłutowania oraz warunków pracy na maszynie. Dzięki temu możliwe jest dopasowanie odpowiedniego uchwytu do konkretnego sześciokąta wewnętrznego i geometrii detalu.

Uchwyty do dłutowania sześciokątów o średnicy chwytu 32 mm

Oferujemy uchwyty do dłutowania sześciokątów o średnicy chwytu 32 mm, przeznaczone do pracy z narzędziami do wykonywania sześciokątów wewnętrznych. Uchwyty występują w wersji o długości standardowej i są dobierane w zależności od zakresu wymiarowego wykonywanego sześciokąta oraz wymaganej długości dłutowania.

W oznaczeniach:

• L1 — długość dłutowania,
• L4 — długość chwytu,
• L2 — długość całkowita uchwytu.

Uchwyty do dłutowania sześciokątów — zakresy wymiarowe

•  UT-HEX-9/11-32
  • Długość dłutowania: L1=30mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=139mm
• UT-HEX-11/17-32
  • Długość dłutowania: L1=40mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=149mm
• UT-HEX-17/28-32
  • Długość dłutowania: L1=56mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=165mm
• UT-HEX-28/37-32
  • Długość dłutowania: L1=86mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=195mm
• UT-HEX-37/45-32
  • Długość dłutowania: L1=126mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=235mm
• UT-HEX-45/70-32
  • Długość dłutowania: L1=140mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=249mm

Uchwyty do dłutowania sześciokątów o średnicy chwytu 32 mm dobiera się w zależności od zakresu wymiarowego wykonywanego profilu, wymaganej długości dłutowania oraz warunków pracy na maszynie. Dzięki temu możliwe jest dopasowanie odpowiedniego uchwytu do konkretnego sześciokąta wewnętrznego i geometrii detalu.

Noże do dłutowania kół zębatych, wielowypustów ewolwentowych i równoległych

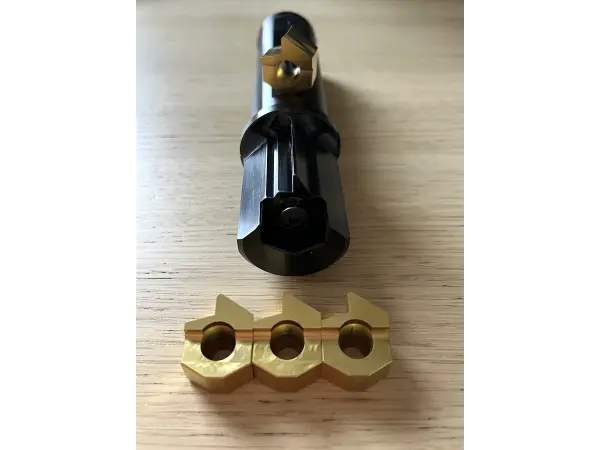

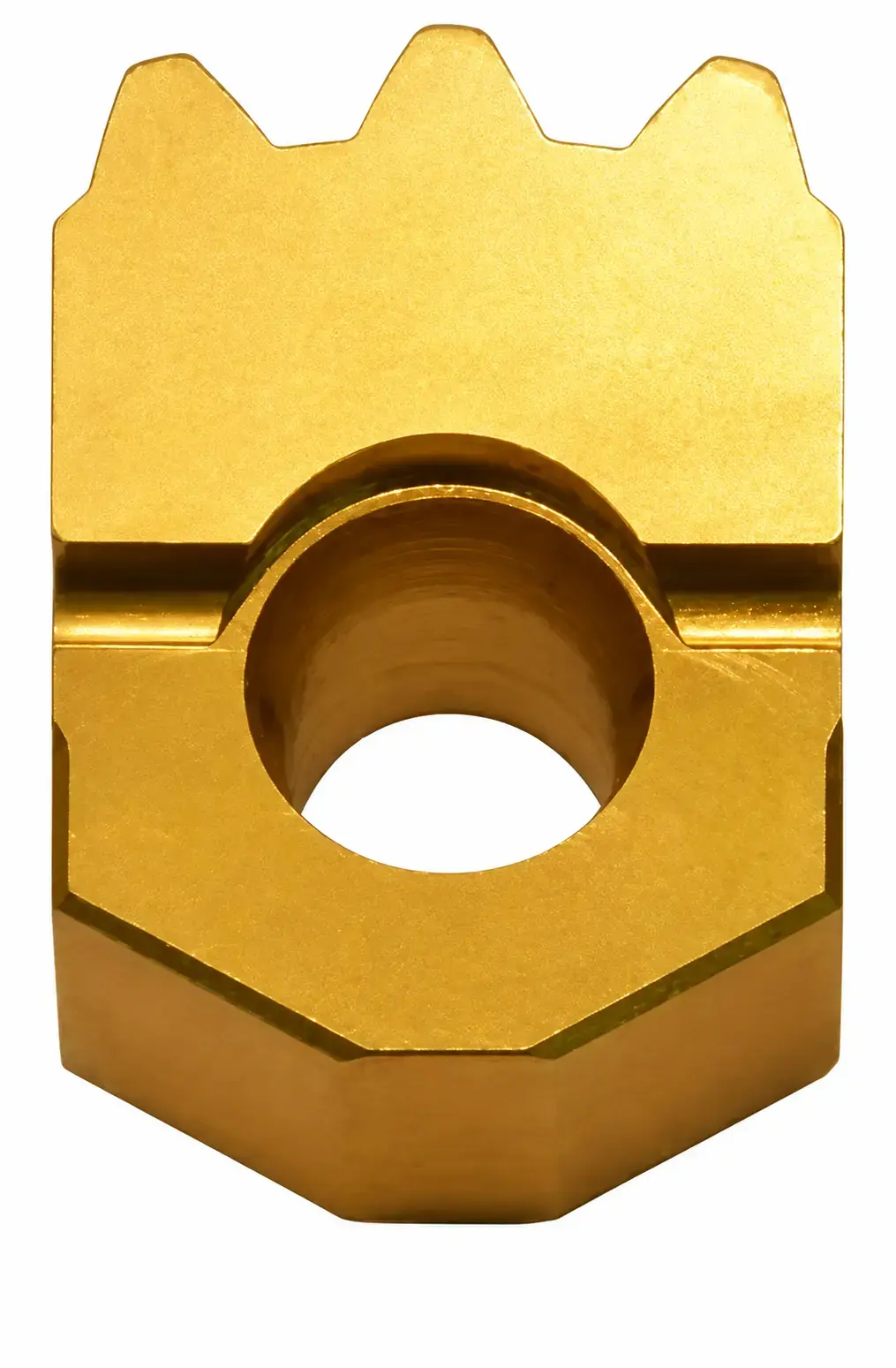

Gisstec oferuje narzędzia do dłutowania profili ewolwentowych, wielowypustów oraz wielowypustów równoległych. W tej grupie znajdują się płytki skrawające przeznaczone do dłutowania uzębień wewnętrznych, wielowypustów wewnętrznych oraz wybranych profili specjalnych wykonywanych według dokumentacji klienta.

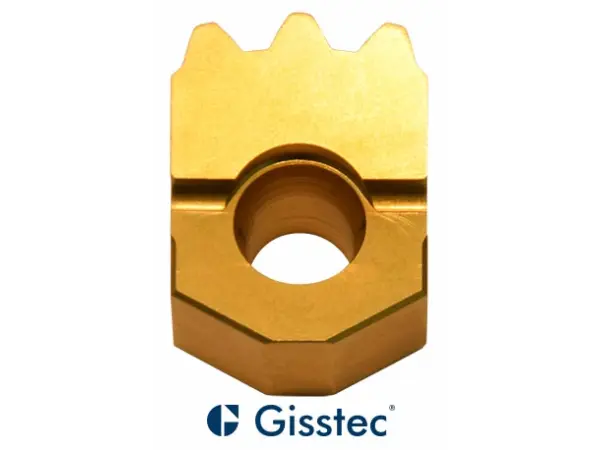

Płytki do dłutowania wielowypustów i profili ewolwentowych mogą być wykonywane w wersji:

• z zębem pojedynczym,
• z zębem podwójnym,
• z zębem potrójnym.

Dobór konstrukcji płytki zależy od geometrii obrabianej części, rodzaju wykonywanego profilu, wymagań dokładnościowych oraz warunków pracy na maszynie.

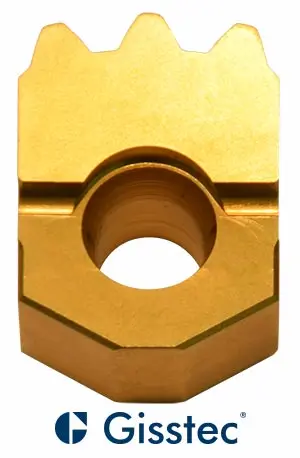

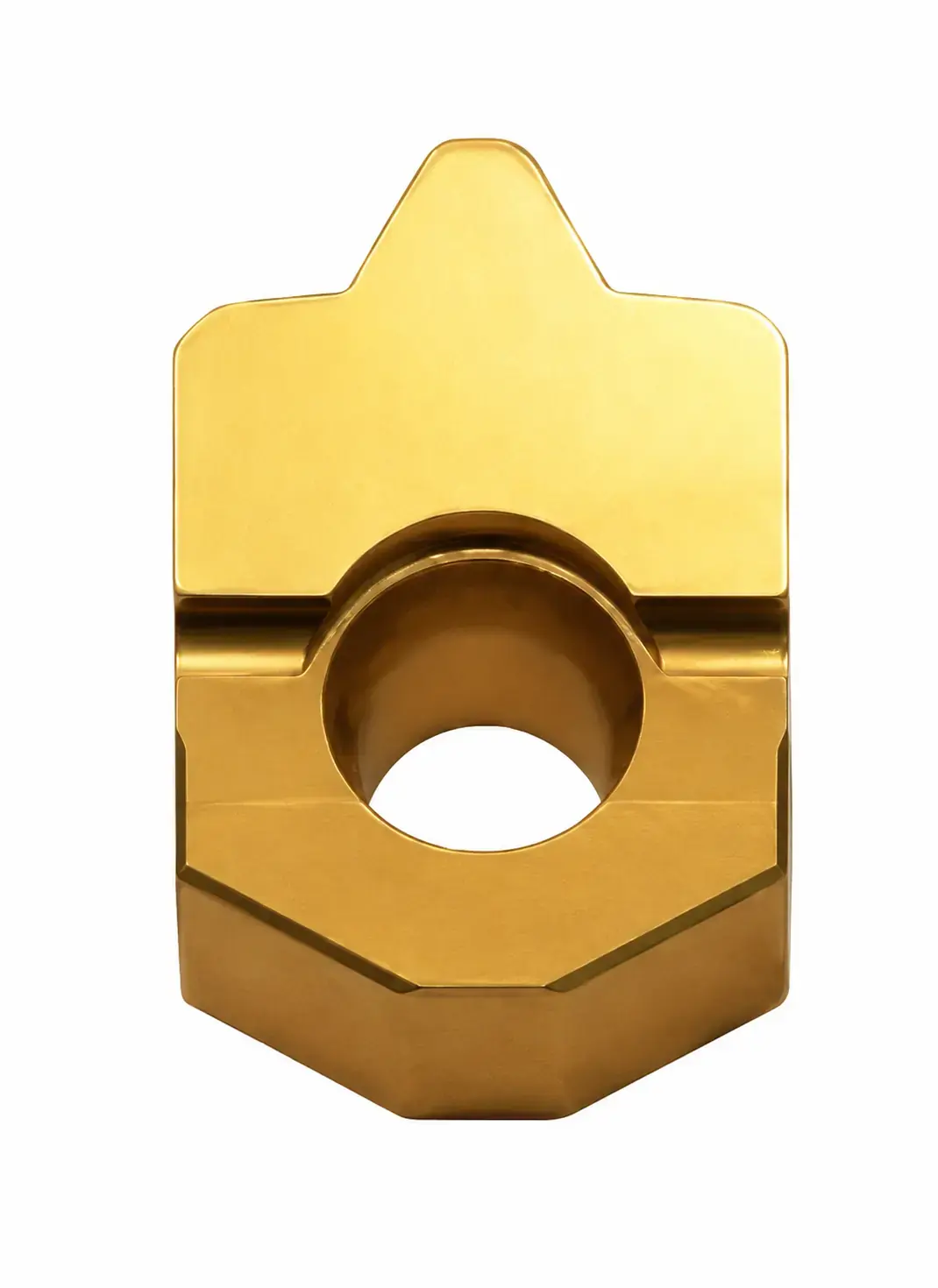

Płytki do dłutowania wielowypustów wewnętrznych i uzębień o profilu ewolwentowym

Oferujemy płytki:

• w wersji z zębem pojedynczym,
• w wersji z zębem wielokrotnym,
• wyszlifowane na zamówienie do konkretnej aplikacji.

Zakres zastosowań

Płytki do dłutowania są przeznaczone m.in. do wykonywania:

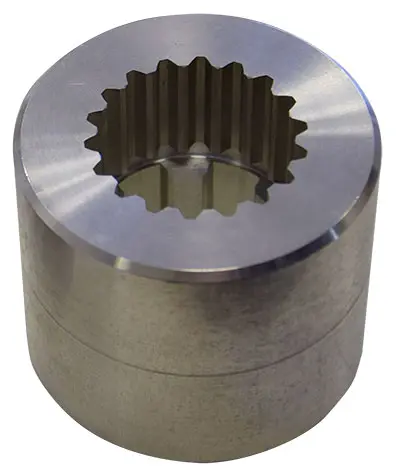

• wielowypustów ewolwentowych wewnętrznych,
• kół zębatych o uzębieniu wewnętrznym,
• specjalnych kształtów i profili.

Noże do dłutowania kół zębatych wg ISO, DIN, BS, JIS, JGMA i pozostałych norm

W naszej ofercie znajdują się noże do dłutowania kół zębatych wykonywane według najczęściej stosowanych norm i standardów przemysłowych, m.in.:

• ISO 53
• ISO 1328
• DIN 867
• DIN 3961
• DIN 3962
• DIN 3963
• DIN 3964
• DIN 3967
• BS 436
• BS 4582
• JIS
• JGMA
• oraz według pozostałych norm, standardów zakładowych i wykonań specjalnych.

Noże do dłutowania kół zębatych wykonujemy m.in. do:

• kół zębatych o uzębieniu wewnętrznym,
• kół zębatych o uzębieniu zewnętrznym,
• profili ewolwentowych standardowych i specjalnych.

W przypadku kół zębatych najczęściej stosowany jest kąt przyporu 20°, ale możliwe są również wykonania dla innych kątów przyporu, zgodnie z wymaganiami aplikacji, dokumentacji lub standardu klienta.

Noże do dłutowania wielowypustów wg SAE J499, ANSI B92.1, DIN 5480, DIN 5482, DIN 5463, DIN 9611, ISO 4156, E22-141, E22-145 i pozostałych norm

W naszej ofercie znajdują się noże do dłutowania wielowypustów wykonywane według najczęściej stosowanych norm i standardów przemysłowych, m.in.:

• SAE J499
• ANSI B92.1
• DIN 5480
• DIN 5482
• DIN 5463
• DIN 9611
• ISO 4156
• E22-141
• E22-145
• oraz według pozostałych norm, standardów zakładowych i wykonań specjalnych.

W przypadku wielowypustów ewolwentowych bardzo często stosowany jest kąt przyporu 30°, ale możliwe są również wykonania dla innych kątów przyporu i innych geometrii profilu, zgodnie z dokumentacją techniczną oraz wymaganiami procesu.

Noże do dłutowania do wielowypustów równoległych:

• 6x11x14, 6 wpustów
• 6x13x16, 6 wpustów
• 6x16x20, 6 wpustów
• 6x18x20, 6 wpustów
• 6x21x25, 6 wpustów
• 6x23x26, 6 wpustów
• 6x26x30, 6 wpustów
• 6x28x32, 6 wpustów
• 8x32x36, 8 wpustów
• 8x36x40, 8 wpustów
• 8x42x46, 8 wpustów
• 8x46x50, 8 wpustów
  8x52x58, 8 wpustów
• 8x56x62, 8 wpustów
• 8x62x68, 8 wpustów
• 10x72x78, 10 wpustów
• 10x82x88
• 10x92x98
• 10x102x108
• 10x112x120
• 6x11x14, 6 wpustów
• 6x13x16, 6 wpustów
• 6x16x20, 6 wpustów
• 6x18x22, 6 wpustów
• 6x21x25, 6 wpustów
• 6x23x28, 6 wpustów
• 6x26x32, 6 wpustów
• 8x32x38, 8 wpustów
• 8x36x42, 8 wpustów
• 8x42x48, 8 wpustów
• 8x52x60, 8 wpustów
• 8x56x65, 8 wpustów
• 8x62x72, 8 wpustów
• 10x72x82, 10 wpustów
• 10x82x92, 10 wpustów
• 10x92x102, 10 wpustów
• 10x102x112, 10 wpustów
• 10x112x125, 10 wpustów

Wykonanie płytek i noży do dłutowania wielowypustów równoległych może być realizowane z promieniem na głowie zęba lub bez promienia, w zależności od wymaganego profilu, normy, geometrii części oraz dokumentacji klienta.

Noże do dłutowania kół zębatych i wielowypustów dobiera się w zależności od typu uzębienia, geometrii profilu, liczby zębów roboczych na płytce, materiału obrabianego oraz wymagań procesu. Dzięki temu możliwe jest przygotowanie rozwiązania zarówno do standardowych profili produkcyjnych, jak i do bardziej wymagających wykonań specjalnych.

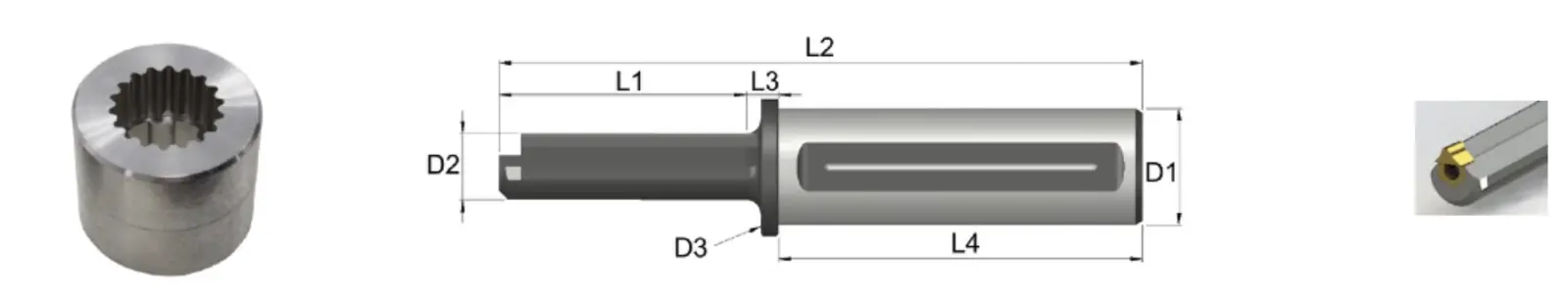

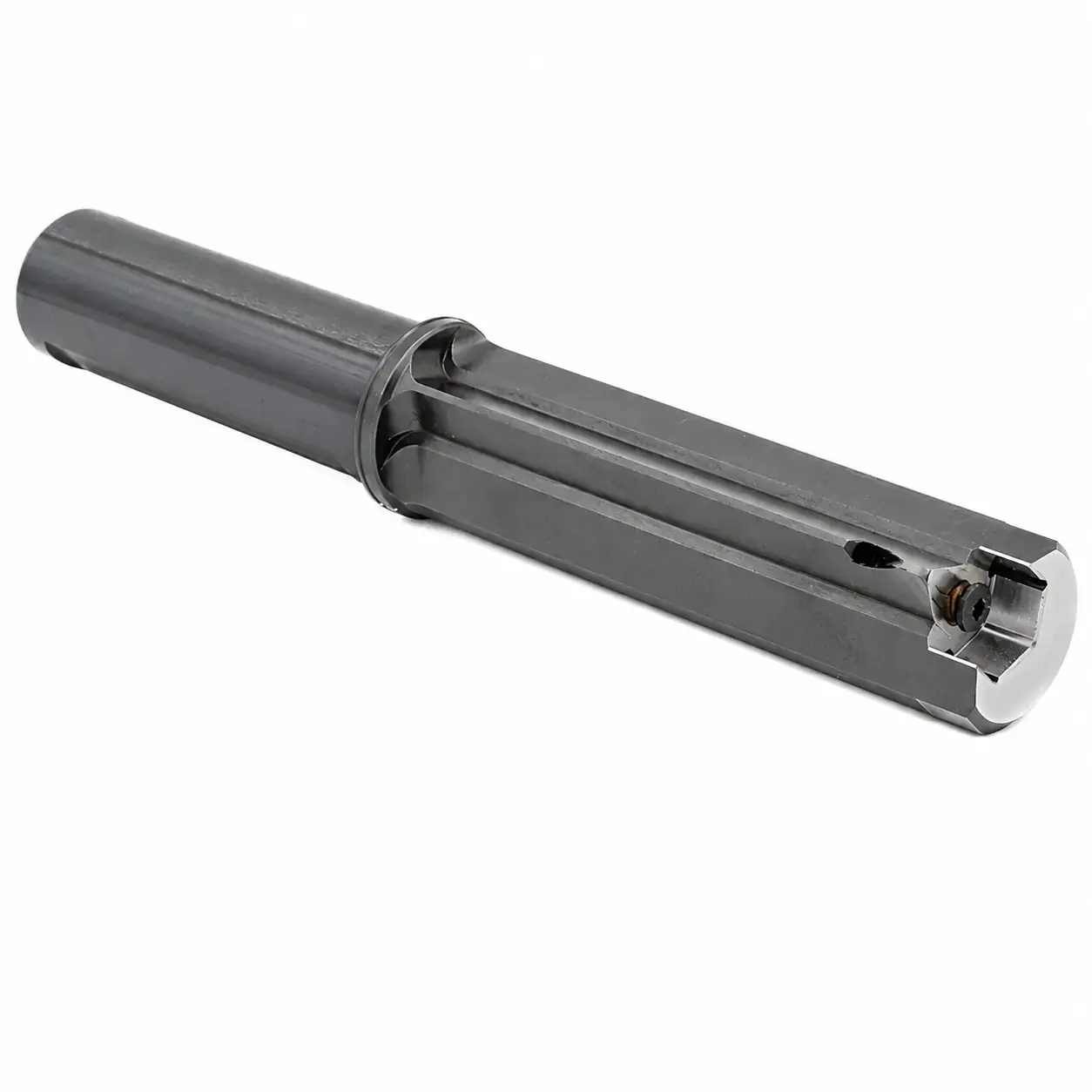

Uchwyty do dłutowania kół zębatych, wielowypustów ewolwentowych i równoległych o średnicy chwytu 25 mm

Oferujemy uchwyty do dłutowania kół zębatych, wielowypustów ewolwentowych i równoległych o średnicy chwytu 25 mm, przeznaczone do pracy z płytkami skrawającymi do uzębień wewnętrznych, wielowypustów oraz wybranych profili specjalnych. Uchwyty występują w wersji o długości standardowej oraz są dobierane w zależności od wymaganej długości dłutowania, geometrii detalu i rodzaju wykonywanego profilu.

W oznaczeniach:

• L1 — długość dłutowania,
• L4 — długość chwytu,
• L2 — długość całkowita uchwytu.

Uchwyty do dłutowania kół zębatych i wielowypustów — zakresy wymiarowe

•  UTS-02-25
  • Długość dłutowania: L1=25mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=124mm
• UTS-03-25
  • Długość dłutowania: L1=30mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=129mm
• UTS-04-25
  • Długość dłutowania: L1=40mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=139mm
• UTS-05-25
  • Długość dłutowania: L1=46mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=145mm
• UTS-06-25
  • Długość dłutowania: L1=56mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=155mm
• UTS-08-25
  • Długość dłutowania: L1=68mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=162mm
• UTS-10-25
  • Długość dłutowania: L1=86mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=185mm
• UTS-12-25
  • Długość dłutowania: L1=102mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=203mm
• UTS-14/16-25
  • Długość dłutowania: L1=126mm
  • Długość chwytu: L4=90mm
  • Długość całkowita L2=221mm

Uchwyty do dłutowania kół zębatych, wielowypustów ewolwentowych i równoległych o średnicy chwytu 25 mm dobiera się w zależności od zakresu wykonywanego profilu, wymaganej długości dłutowania oraz warunków pracy na maszynie. Dzięki temu możliwe jest precyzyjne dopasowanie uchwytu do płytki skrawającej, geometrii uzębienia i obrabianego detalu.

Uchwyty do dłutowania kół zębatych, wielowypustów ewolwentowych i równoległych o średnicy chwytu 32 mm

Oferujemy uchwyty do dłutowania kół zębatych, wielowypustów ewolwentowych i równoległych o średnicy chwytu 32 mm, przeznaczone do pracy z płytkami skrawającymi do uzębień wewnętrznych, wielowypustów oraz profili specjalnych. Uchwyty występują w wersji o długości standardowej oraz w wykonaniach o zwiększonej długości dłutowania, dobieranych w zależności od zakresu wykonywanego profilu, geometrii detalu i warunków pracy na maszynie.

W oznaczeniach:

• L1 — długość dłutowania,
• L4 — długość chwytu,
• L2 — długość całkowita uchwytu.

Uchwyty do dłutowania kół zębatych i wielowypustów — zakresy wymiarowe

•  UTS-02-32
  • Długość dłutowania: L1=25mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=134mm
• UTS-03-32
  • Długość dłutowania: L1=30mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=139mm
• UTS-04-32
  • Długość dłutowania: L1=40mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=149mm
• UTS-05-32
  • Długość dłutowania: L1=46mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=155mm
• UTS-06-32
  • Długość dłutowania: L1=56mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=165mm
• UTS-08-32
  • Długość dłutowania: L1=68mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=172mm
• UTS-10-32
  • Długość dłutowania: L1=86mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=195mm
• UTS-12-32
  • Długość dłutowania: L1=102mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=213mm
• UTS-14/16-32
  • Długość dłutowania: L1=126mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=231mm
• UTS-18/25-32
  • Długość dłutowania: L1=140mm
  • Długość chwytu: L4=100mm
  • Długość całkowita L2=249mm

Uchwyty do dłutowania kół zębatych, wielowypustów ewolwentowych i równoległych o średnicy chwytu 32 mm dobiera się w zależności od zakresu wykonywanego profilu, wymaganej długości dłutowania oraz warunków pracy na maszynie. Dzięki temu możliwe jest precyzyjne dopasowanie uchwytu do płytki skrawającej, geometrii uzębienia i obrabianego detalu.

Noże do dłutowania kół zębatych, wielowypustów ewolwentowych oraz wielowypustów równoległych zewnętrznych

Narzędzia do dłutowania profili zewnętrznych konstrukcyjnie przypominają nóż tokarski. Wykonywane są ze stali narzędziowej i służą do dłutowania uzębień ewolwentowych oraz innych profili zewnętrznych. Rozwiązanie to znajduje zastosowanie wszędzie tam, gdzie konieczne jest wykonanie uzębienia zewnętrznego, wielowypustu lub profilu specjalnego przy użyciu odpowiednio dobranego narzędzia do dłutowania.

Płytki skrawające do dłutowania profili zewnętrznych wykonywane są w wersji:

• z zębem pojedynczym
• wyszlifowane na zamówienie do konkretnej aplikacji

Zakres zastosowań

Płytki do dłutowania są przeznaczone m.in. do wykonywania:

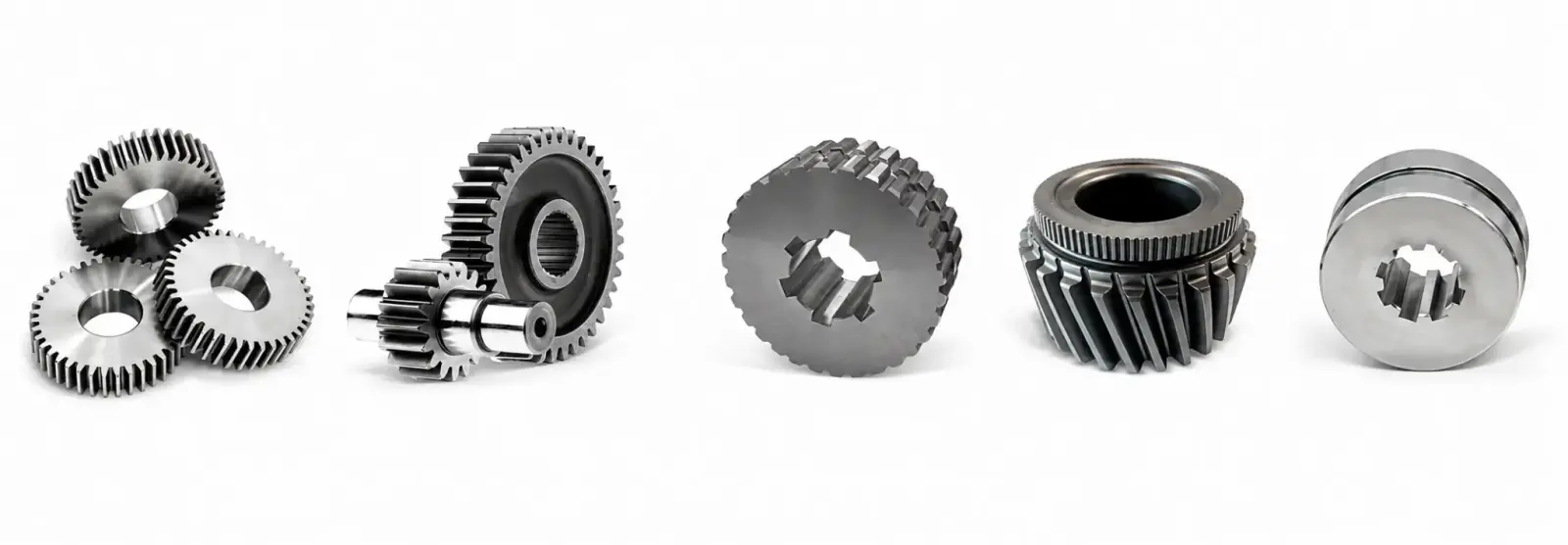

• wielowypustów ewolwentowych zewnętrznych
• kół zębatych o uzębieniu zewnętrznym
• specjalnych kształtów i profili

Noże do dłutowania kół zębatych i wielowypustów zewnętrznych dobiera się w zależności od geometrii profilu, wymiaru uzębienia, materiału obrabianego oraz warunków pracy na maszynie. Dzięki temu możliwe jest przygotowanie rozwiązania zarówno do standardowych profili produkcyjnych, jak i do bardziej wymagających wykonań specjalnych.

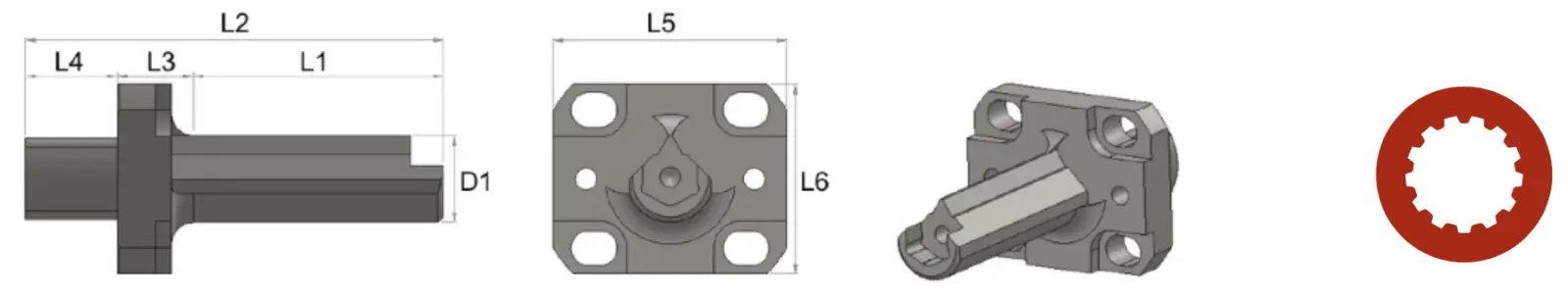

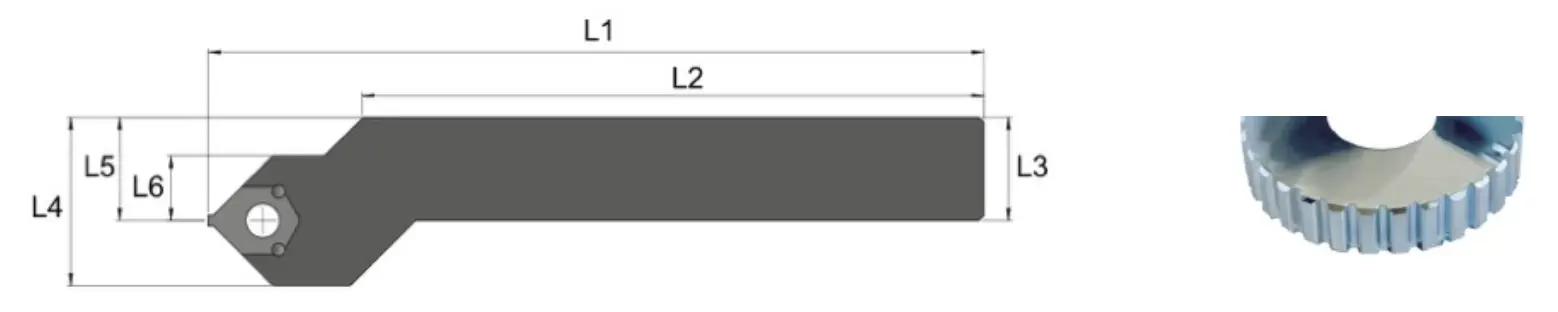

Uchwyty do płytek skrawających do dłutowania kół zębatych, wielowypustów ewolwentowych oraz wielowypustów równoległych zewnętrznych

Oferujemy uchwyty do płytek skrawających przeznaczone do dłutowania kół zębatych, wielowypustów ewolwentowych oraz wielowypustów równoległych zewnętrznych. Uchwyty te są stosowane przy obróbce profili zewnętrznych i dobierane w zależności od geometrii detalu, sposobu mocowania oraz kierunku pracy narzędzia.

W ofercie znajdują się wykonania:

• UTE-20-DX
• UTE-20-SX
• UTE-25-DX
• UTE-25-SX

W oznaczeniach:

• DX / SX oznaczają odpowiedni wariant wykonania uchwytu,
  L3 oznacza wymiar mocowania,
• podane wymiary określają długość całkowitą, długość chwytu oraz przekrój mocowania.

Uchwyty UTE-20-DX i UTE-20-SX

• długość całkowita: 150 mm
• długość chwytu: 110 mm
• mocowanie L3 = 20 x 20 mm

Uchwyty UTE-25-DX i UTE-25-SX

• długość całkowita: 150 mm
• długość chwytu: 110 mm
• mocowanie L3 = 25 x 25 mm

Uchwyty do płytek skrawających do dłutowania profili zewnętrznych dobiera się w zależności od geometrii uzębienia, typu wielowypustu, warunków pracy na maszynie oraz sposobu mocowania narzędzia. Dzięki temu możliwe jest dopasowanie rozwiązania zarówno do kół zębatych o uzębieniu zewnętrznym, jak i do wielowypustów ewolwentowych oraz równoległych.

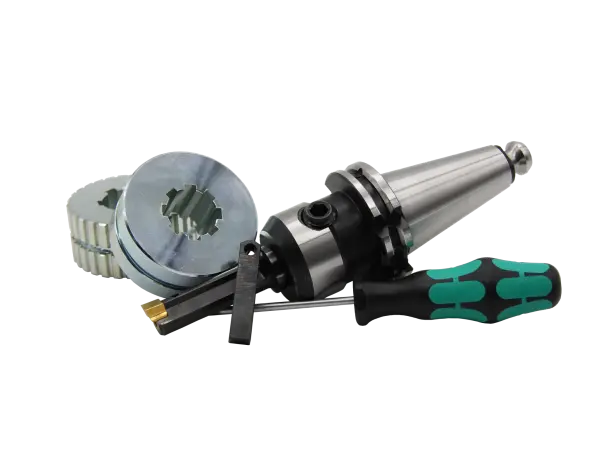

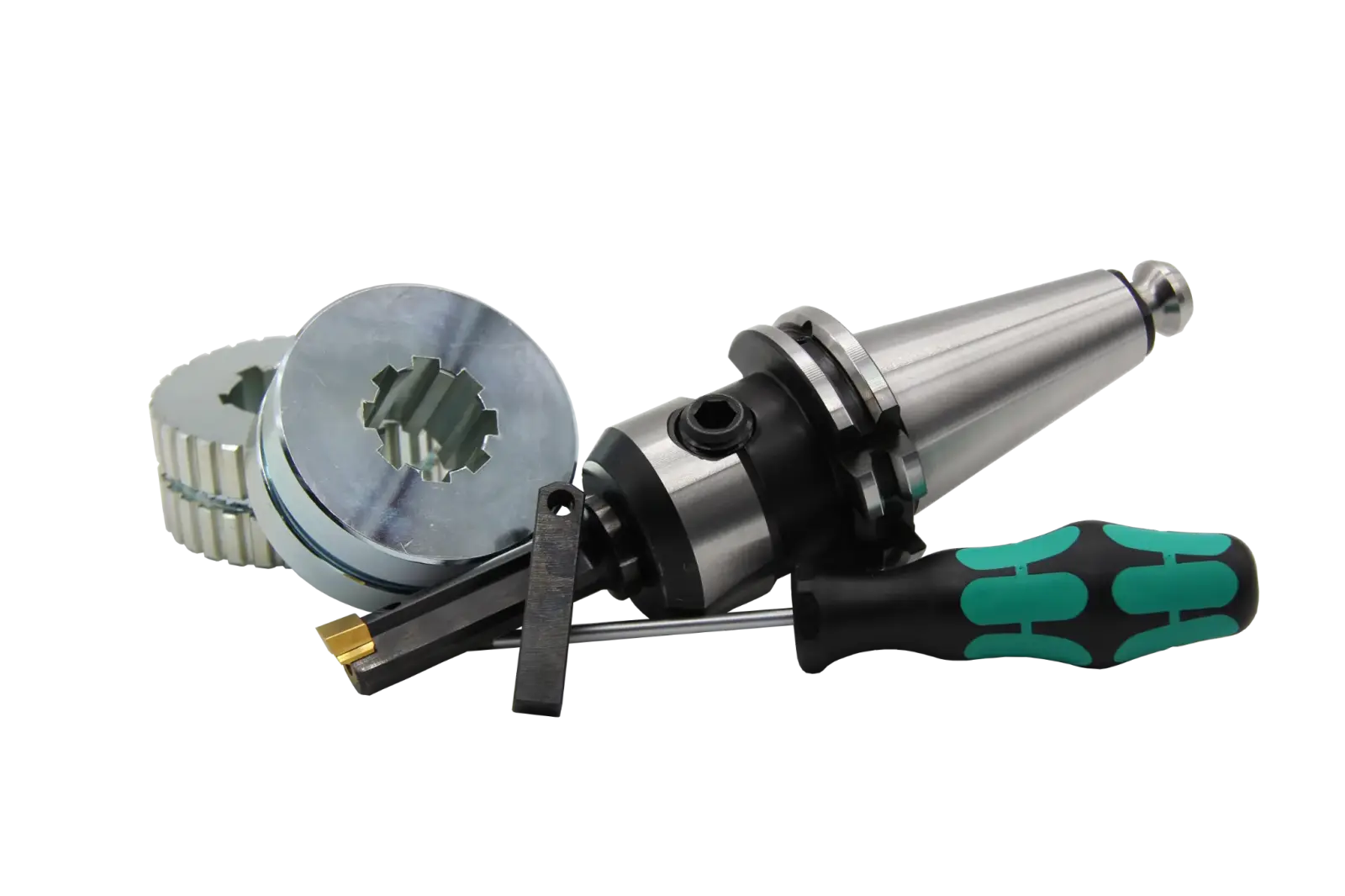

Gotowe zestawy uchwytów i płytek skrawających do dłutowania rowków wpustowych

Oferujemy gotowe zestawy uchwytów i płytek skrawających do dłutowania kanałków i rowków wpustowych, przeznaczone do szybkiego wdrożenia procesu na obrabiarce. Zestawy obejmują uchwyty do dłutowania, płytki skrawające o wybranej tolerancji, uchwyty do ostrzenia, adapter lub tuleję ekscentryczną oraz podstawowe akcesoria potrzebne do pracy.

W ofercie dostępne są zestawy z uchwytami o średnicy:

• fi 25 mm
• fi 32 mm

Oznaczenia zestawów

• KIT-STO-625 — z uchwytami o średnicy fi 25 mm
• KIT-STO-625-L — z uchwytami o średnicy fi 25 mm
• KIT-STO-632 — z uchwytami o średnicy fi 32 mm
• KIT-STO-632-L — z uchwytami o średnicy fi 32 mm

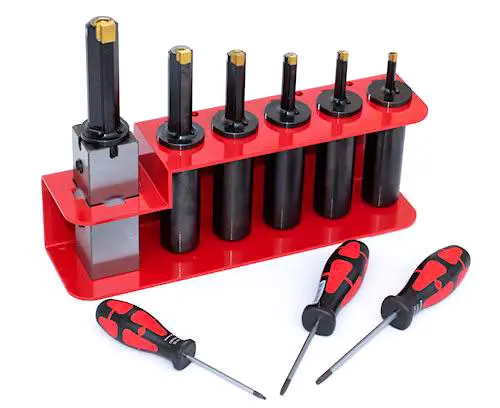

Zestaw 6 uchwytów do dłutowania kanałków i rowków wpustowych wraz z akcesoriami

Zestaw składa się z:

• 6 uchwytów do dłutowania: UT-03, UT-04, UT-05, UT-06, UT-08 i UT-10
• 12 płytek skrawających o dowolnej tolerancji, z fazką lub bez fazki
• 3 uchwytów do szlifowania (ostrzenia) płytek: RF-1, RF-2, RF-3

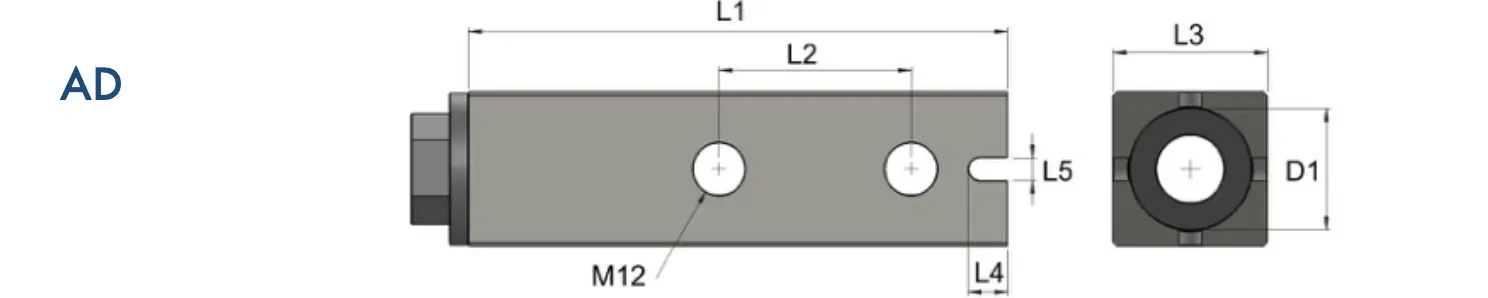

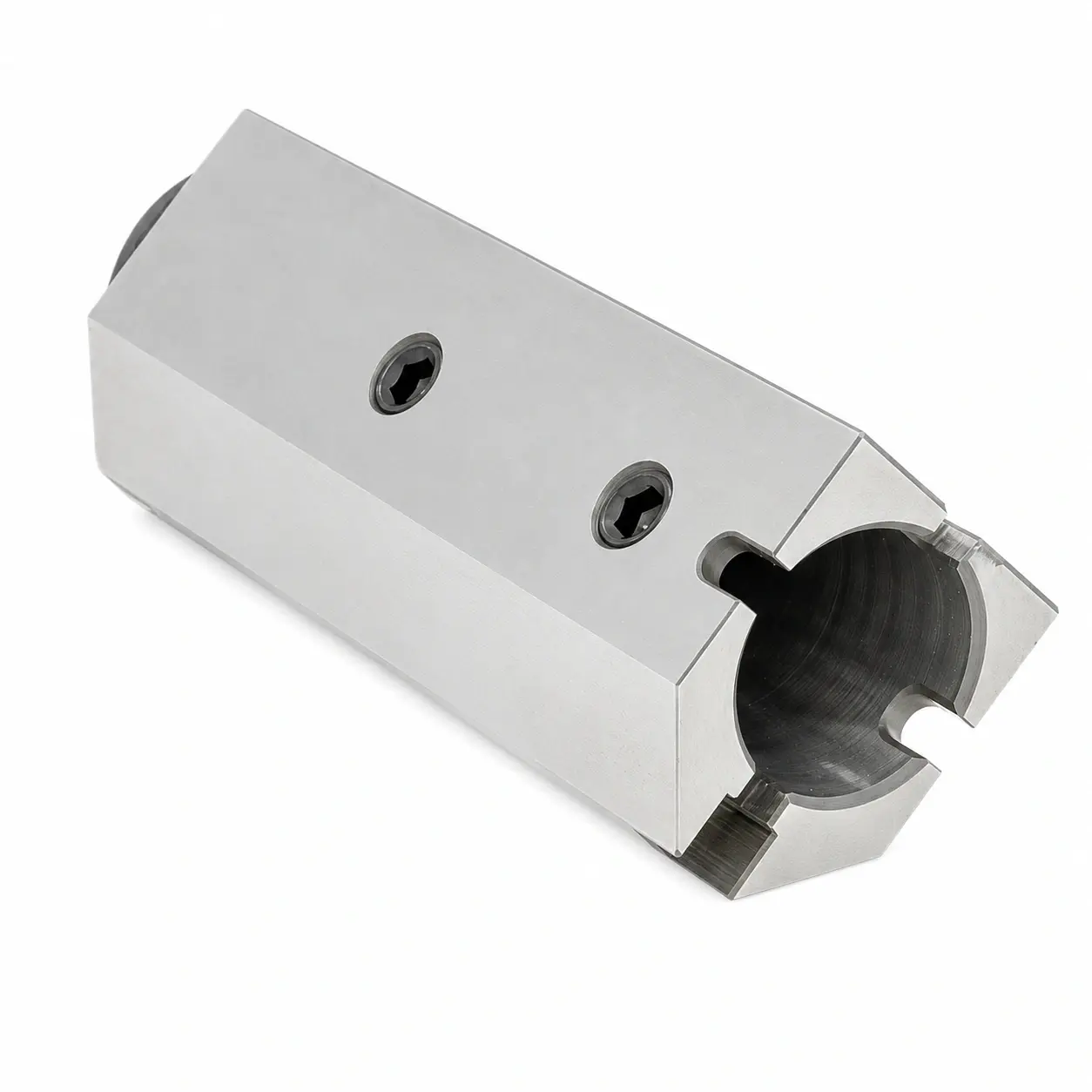

• 1 adaptera: AD35 lub AD40
• 3 śrubokrętów
• podstawy (stojaka) z tworzywa

Dostępne tolerancje i warianty płytek

Płytki w zestawie mogą być dobrane w następujących wykonaniach:

• H7
• H7-SM
• JS9
• JS9-SM
• P6
• P6-SM
• P9
• P9-SM
• C11
• C11-SM
• D10
• D10-SM

Wersje SM są wykonaniami z fazką, a pozostałe występują bez fazki.

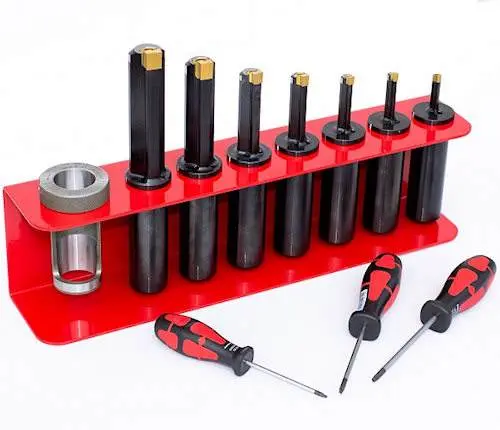

Zestaw 7 uchwytów do dłutowania kanałków i rowków wpustowych wraz z akcesoriami

Zestaw składa się z:

• 7 uchwytów do dłutowania: UT-03, UT-04, UT-05, UT-06, UT-08, UT-10 i UT-12
• 14 płytek skrawających o dowolnej tolerancji, z fazką lub bez fazki
• 3 uchwytów do szlifowania (ostrzenia) płytek: RF-1, RF-2, RF-3

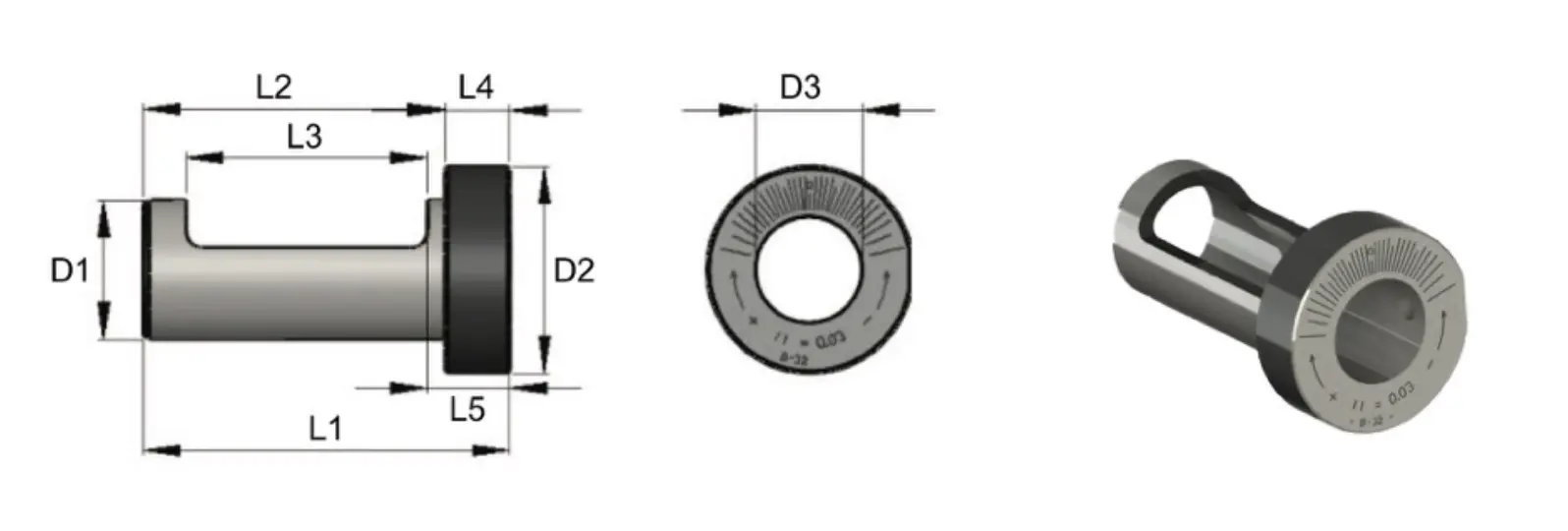

• 1 tulei ekscentrycznej: B32 lub B40
• 3 śrubokrętów
• podstawy (stojaka) z tworzywa

Dostępne tolerancje i warianty płytek

Płytki w zestawie mogą być dobrane w następujących wykonaniach:

• H7
• H7-SM
• JS9
• JS9-SM
• P6
• P6-SM
• P9
• P9-SM
• C11
• C11-SM
• D10
• D10-SM

Wersje SM są wykonaniami z fazką, a pozostałe występują bez fazki.

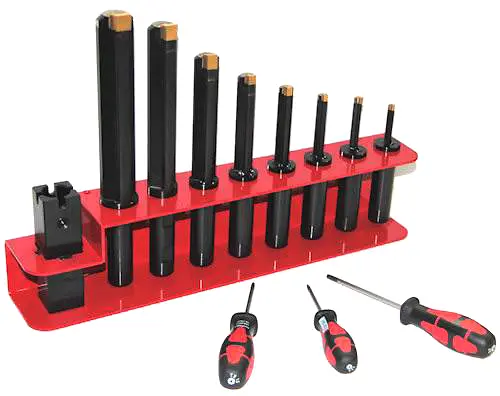

Zestaw 8 uchwytów do dłutowania kanałków i rowków wpustowych wraz z akcesoriami

Zestaw składa się z:

• 8 uchwytów do dłutowania: UT-03, UT-04, UT-05, UT-06, UT-08, UT-10, UT-12 i UT-14/16
• 18 płytek skrawających o dowolnej tolerancji, z fazką lub bez fazki
• 4 uchwytów do szlifowania (ostrzenia) płytek: RF-1, RF-2, RF-3, RF-4
• 1 adaptera: AD35 lub AD40
• 3 śrubokrętów
• podstawy (stojaka) z tworzywa

Dostępne tolerancje i warianty płytek

Płytki w zestawie mogą być dobrane w następujących wykonaniach:

• H7
• H7-SM
• JS9
• JS9-SM
• P6
• P6-SM
• P9
• P9-SM
• C11
• C11-SM
• D10
• D10-SM

Wersje SM są wykonaniami z fazką, a pozostałe występują bez fazki.

Zastosowanie gotowych zestawów

Gotowe zestawy uchwytów i płytek skrawających do dłutowania rowków wpustowych są szczególnie przydatne wszędzie tam, gdzie ważne są:

• szybkie uruchomienie procesu,
• elastyczny dobór tolerancji,
• możliwość wykonywania różnych szerokości rowków,
• wygodne przechowywanie i kompletacja całego systemu narzędziowego.

Dzięki gotowym zestawom użytkownik otrzymuje spójne rozwiązanie obejmujące uchwyty do dłutowania, płytki, akcesoria do ostrzenia oraz elementy pomocnicze, co ułatwia wdrożenie procesu w produkcji jednostkowej, małoseryjnej i warsztatowej.

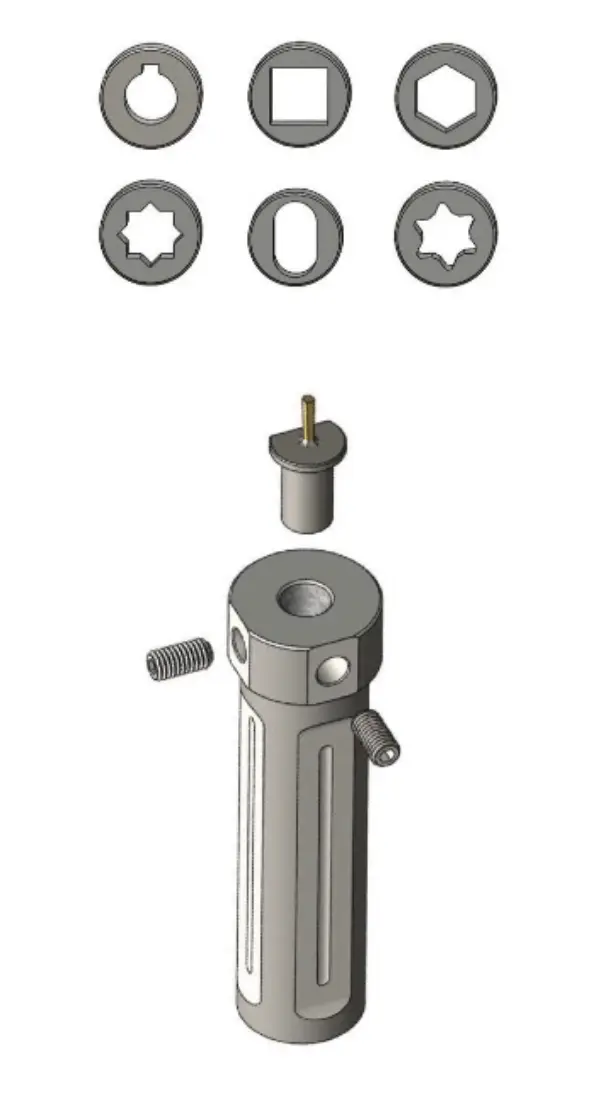

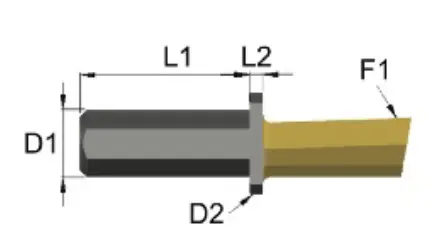

Dłutowniczki do dłutowania małych profili — seria minitool

Dłutowniczki Gisstec serii minitool są przeznaczone do dłutowania wyjątkowo małych profili. Rozwiązanie to stosuje się wszędzie tam, gdzie wymagane jest wykonanie niewielkich kształtów przy użyciu kompaktowego narzędzia o wysokiej dokładności i trwałości.

Narzędzie wykonane jest z monolitycznej spieczonej stali szybkotnącej, analogicznie do płytek skrawających do dłutowania, i pokryte powłoką TiN (azotek tytanu). Monolityczna wkładka dłutowniczki charakteryzuje się wysoką trwałością i może być wielokrotnie ostrzona, co zwiększa żywotność narzędzia oraz opłacalność jego stosowania.

Dłutowniczka N-1/8

• długość chwytu: L1 = 18 mm
• średnica chwytu: D1 = 10 H7 mm
• kształt profilu: na zapytanie

Dłutowniczki serii minitool dobierane są w zależności od geometrii wykonywanego profilu, wymaganego wymiaru oraz warunków pracy na maszynie. Dzięki kompaktowej konstrukcji i możliwości wykonania profilu na zapytanie rozwiązanie to dobrze sprawdza się przy małych profilach standardowych i specjalnych.

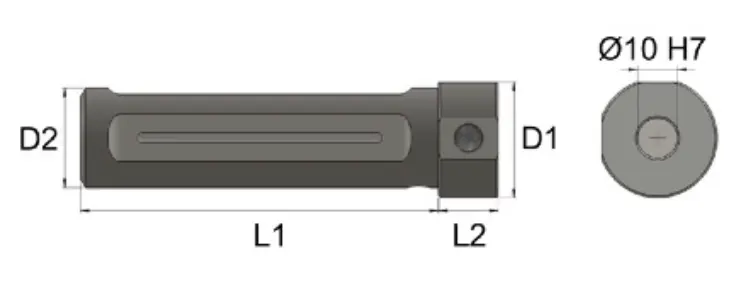

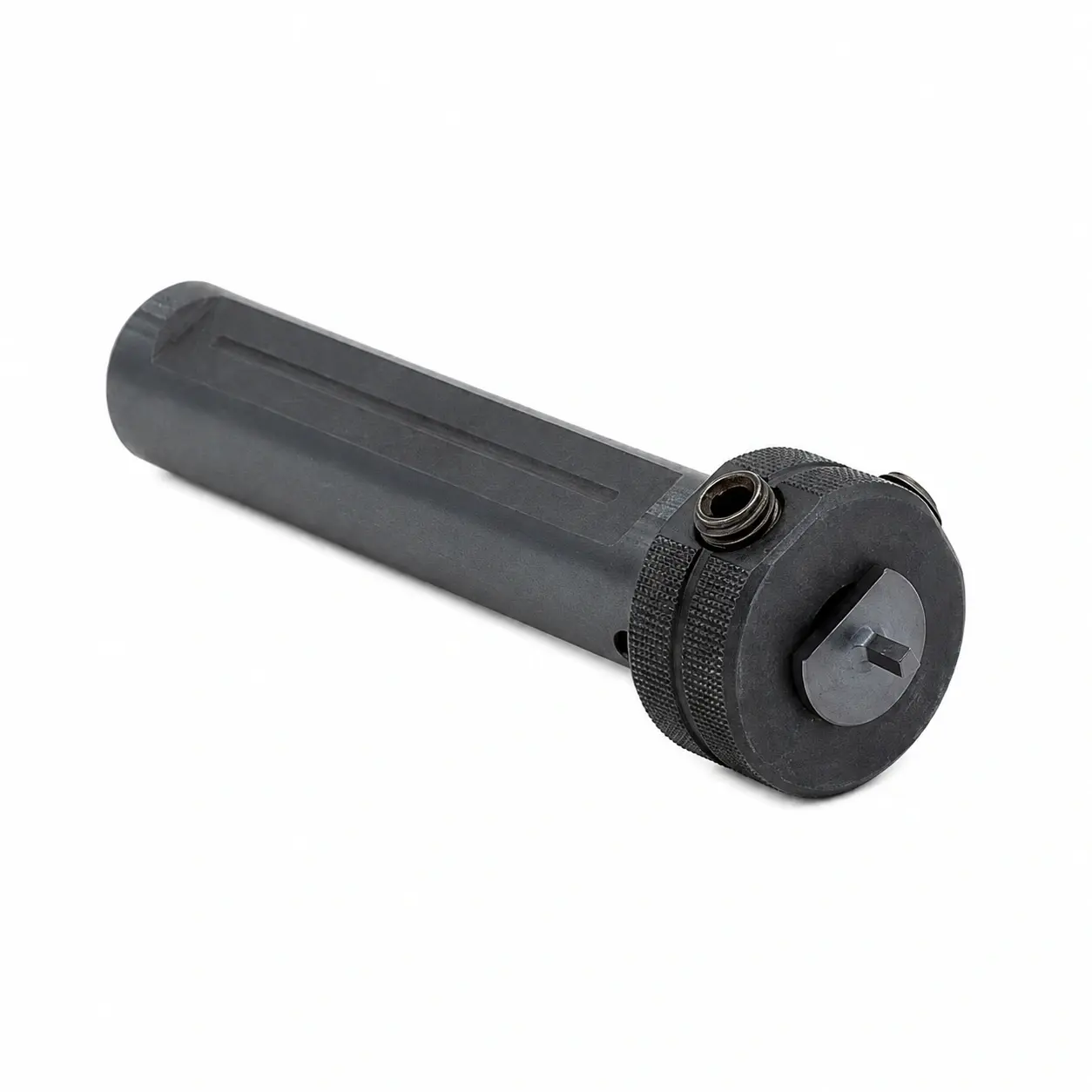

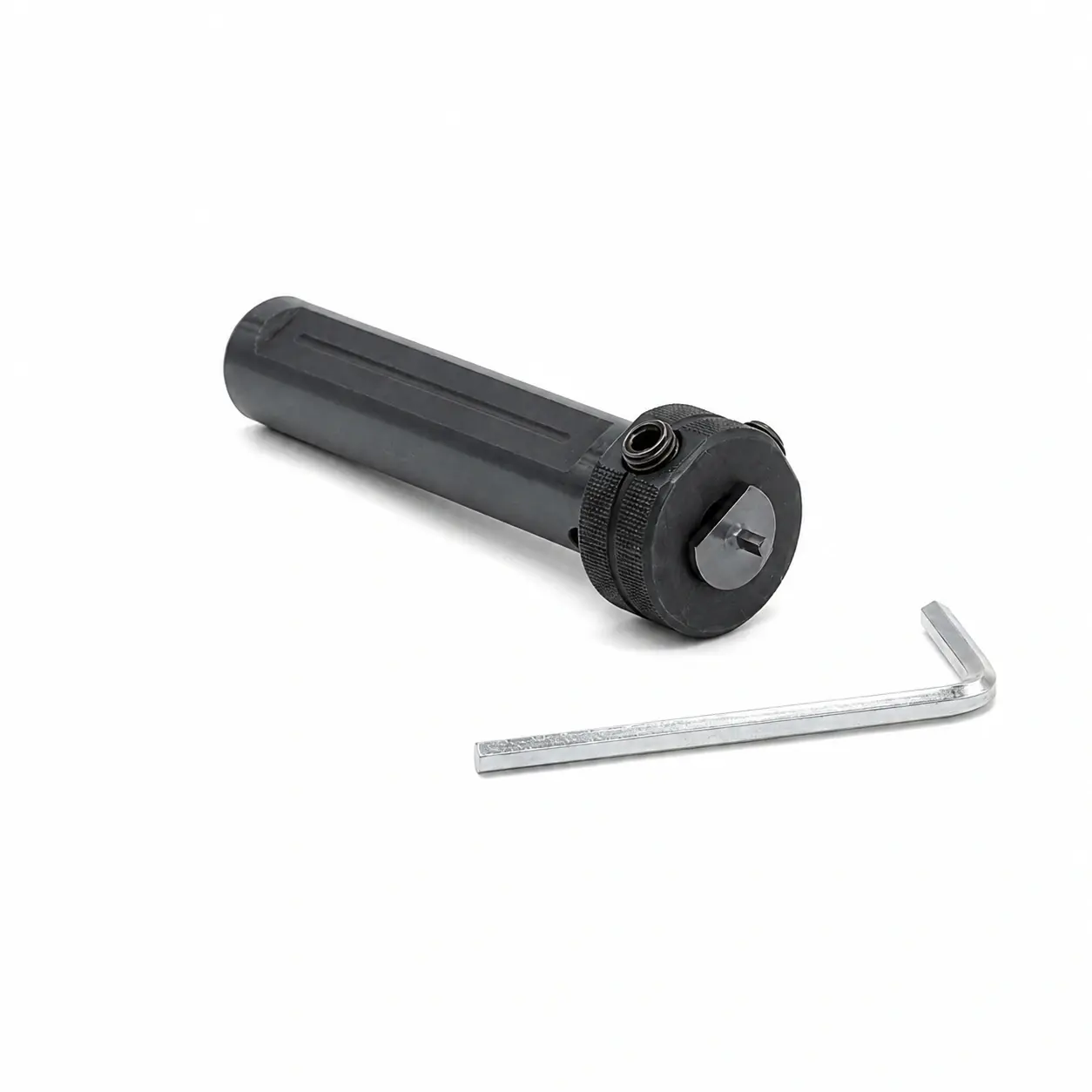

Uchwyty do dłutowniczek do dłutowania małych profili — seria minitool

Oferujemy uchwyty do dłutowniczek Gisstec serii minitool, przeznaczone do pracy przy dłutowaniu małych profili. Uchwyty te dobiera się w zależności od średnicy chwytu oraz warunków mocowania na maszynie. Dzięki temu możliwe jest zastosowanie dłutowniczek serii minitool w różnych konfiguracjach uchwytowych.

W oznaczeniach:

• L1 — długość całkowita uchwytu,
• D2 — średnica chwytu.

Uchwyty do dłutowniczek serii minitool

• UT-1/8-19.05
  • Długość całkowita L1=90mm.
  • Średnica chwytu D2=19,05mm.
• UT-1/8-20
  • Długość całkowita L1=90mm.
  • Średnica chwytu D2=20mm.
• UT-1/8-25
  • Długość całkowita L1=90mm.
  • Średnica chwytu D2=25mm.
• UT-1/8-32
  • Długość całkowita L1=100mm.
  • Średnica chwytu D2=32mm.

Uchwyty do dłutowniczek serii minitool dobiera się w zależności od średnicy mocowania oraz konfiguracji obrabiarki. Dzięki temu możliwe jest prawidłowe zamocowanie dłutowniczki przy wykonywaniu bardzo małych profili standardowych i specjalnych.

Tuleje ekscentryczne do narzędzi do dłutowania na tokarkach CNC - wersja metryczna

Oferujemy tuleje ekscentryczne do narzędzi do dłutowania na tokarkach CNC, przeznaczone do pracy w sytuacji, gdy maszyna nie posiada osi Y. Tuleja ekscentryczna pozwala w takim przypadku kompensować błędy położenia, które mogą mieć istotny wpływ na prawidłowy przebieg procesu dłutowania i przepychania.

Tuleje ekscentryczne do dłutowniczek wykonywane są ze stali narzędziowej. Zakres pracy tulei mieści się między:

• Y+ = +0,5 mm
• Y- = -0,5 mm

Tuleje mimośrodowe produkowane są w różnych wymiarach i mogą być stosowane na wielu maszynach, w zależności od średnicy mocowania i konfiguracji obrabiarki.

W oznaczeniach:

• L1 — długość całkowita,
• D1 — średnica zewnętrzna,
• D3 — średnica wewnętrzna / średnica dopasowania do uchwytu.

Tuleje ekscentryczne do dłutaków na płytki

• Tuleja ekscentryczna B-32

  • Długość całkowita L1=85mm.
  • Średnica D1=32H7mm.
  • Średnica D3=25mm.

• Tuleja ekscentryczna B-40

  • Długość całkowita L1=95mm.
  • Średnica D1=40H7mm.
  • Średnica D3=32mm.
• Tuleja ekscentryczna B-50
  • Długość całkowita L1=115mm.
  • Średnica D1=50H7mm.
  • Średnica D3=32mm.
• Tuleja ekscentryczna B-60
  • Długość całkowita L1=115mm.
  • Średnica D1=60H7mm.
  • Średnica D3=32mm.

Tuleje ekscentryczne VDI do dłutaków na płytki

• Tuleja ekscentryczna B-32-VDI
  • Długość całkowita L1=65mm.
  • Średnica D1=32H7mm.
  • Średnica D3=25mm.
• Tuleja ekscentryczna B-40-VDI
  • Długość całkowita L1=80mm.
  • Średnica D1=40H7mm.
  • Średnica D3=32mm.
• Tuleja ekscentryczna B-50-VDI
  • Długość całkowita L1=95mm.
  • Średnica D1=50H7mm.
  • Średnica D3=32mm.
• Tuleja ekscentryczna B-60-VDI
  • Długość całkowita L1=105mm.
  • Średnica D1=60H7mm.
  • Średnica D3=32mm.

Tuleje ekscentryczne do narzędzi do dłutowania na tokarkach CNC stosuje się przede wszystkim wtedy, gdy konieczna jest kompensacja położenia przy braku osi Y na maszynie. Dzięki temu możliwe jest bardziej precyzyjne ustawienie narzędzia do dłutowania i ograniczenie błędów pozycjonowania podczas wykonywania rowków wpustowych, wielowypustów i innych profili.

Tuleje ekscentryczne do narzędzi do dłutowania na tokarkach CNC - wersja calowa

Oferujemy tuleje ekscentryczne do narzędzi do dłutowania na tokarkach CNC w wersji calowej, przeznaczone do pracy w sytuacji, gdy maszyna nie posiada osi Y. Tuleja ekscentryczna umożliwia eliminację błędów położenia, które mogą powodować problemy podczas obróbki dłutowaniem lub przepychaniem.

Tuleje ekscentryczne do dłutowniczek pozwalają na pozycjonowanie:

• Y+ = +0,5 mm
• Y- = -0,5 mm

Tuleje dostępne są w różnych wykonaniach wymiarowych i mogą być dobierane w zależności od średnicy mocowania oraz konfiguracji obrabiarki.

W oznaczeniach:

• L1 — długość całkowita,
• D1 — średnica zewnętrzna,
• D3 — średnica wewnętrzna / średnica dopasowania do uchwytu.

Tuleje ekscentryczne do dłutaków na płytki — wersja calowa

• Tuleja ekscentryczna B-1-1/4in
  • Długość całkowita L1=3,346.
  • Średnica D1=1,25.
  • Średnica D3=0,984.
• Tuleja ekscentryczna B-1-1/2in
  • Długość całkowita L1=3,740.
  • Średnica D1=1,50.
  • Średnica D3=1,260.
• Tuleja ekscentryczna B-2in
  • Długość całkowita L1=4,528.
  • Średnica D1=2,00.
  • Średnica D3=1,260.

Tuleje ekscentryczne VDI do dłutaków na płytki — wersja calowa

• Tuleja ekscentryczna B-1-1/4in-VDI
  • Długość całkowita L1=2,559.
  • Średnica D1=1,25.
  • Średnica D3=0,984.
• Tuleja ekscentryczna B-1-1/2in-VDI
  • Długość całkowita L1=3,150.
  • Średnica D1=1,50.
  • Średnica D3=1,260.
• Tuleja ekscentryczna B-2in-VDI
  • Długość całkowita L1=3,740.
  • Średnica D1=2,00.
  • Średnica D3=1,260.

Tuleje ekscentryczne do narzędzi do dłutowania na tokarkach CNC w wersji calowej stosuje się przede wszystkim wtedy, gdy konieczna jest kompensacja położenia przy braku osi Y na maszynie. Dzięki temu możliwe jest bardziej precyzyjne ustawienie narzędzia do dłutowania oraz ograniczenie błędów pozycjonowania podczas wykonywania rowków wpustowych, wielowypustów i innych profili.

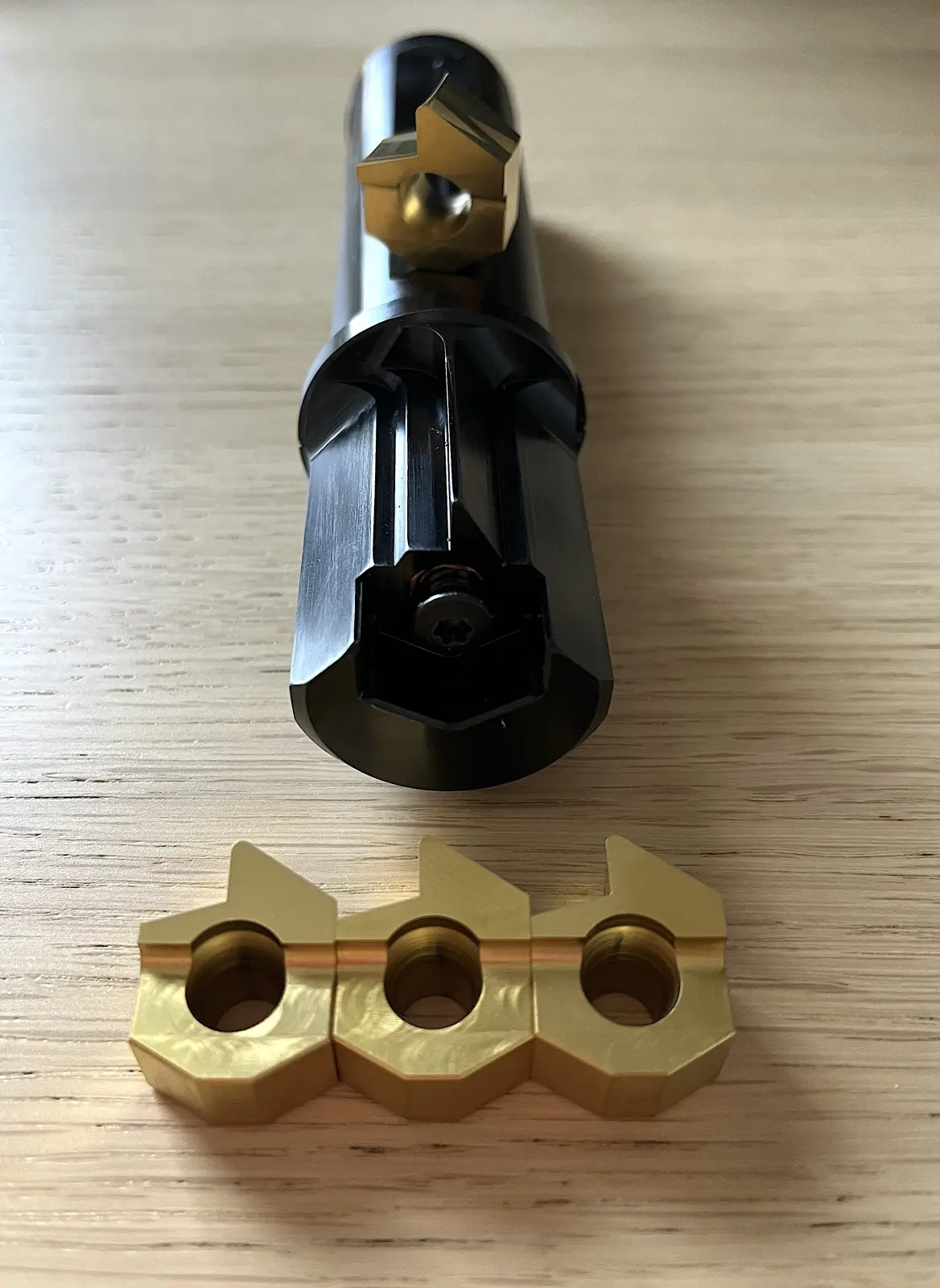

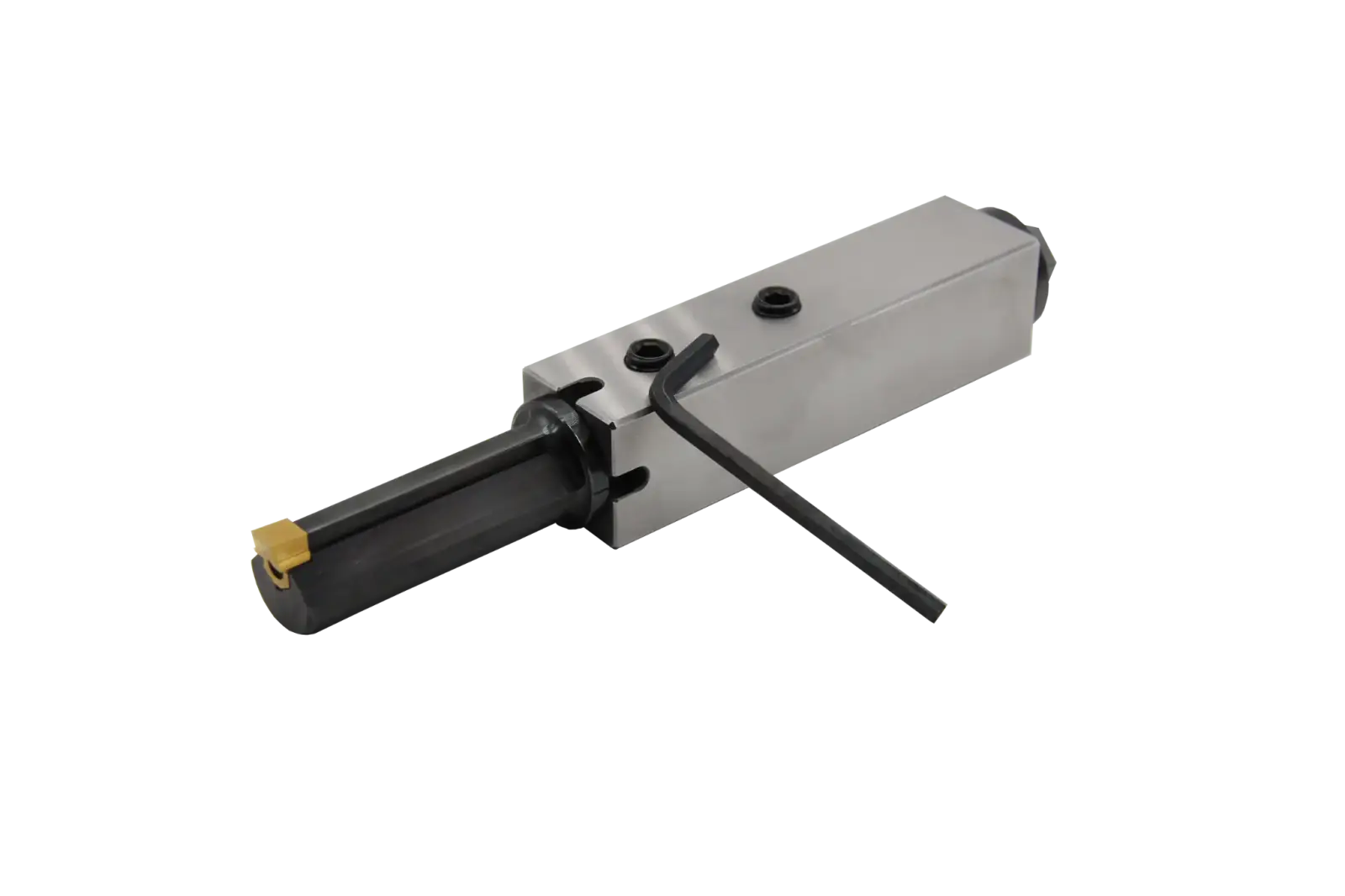

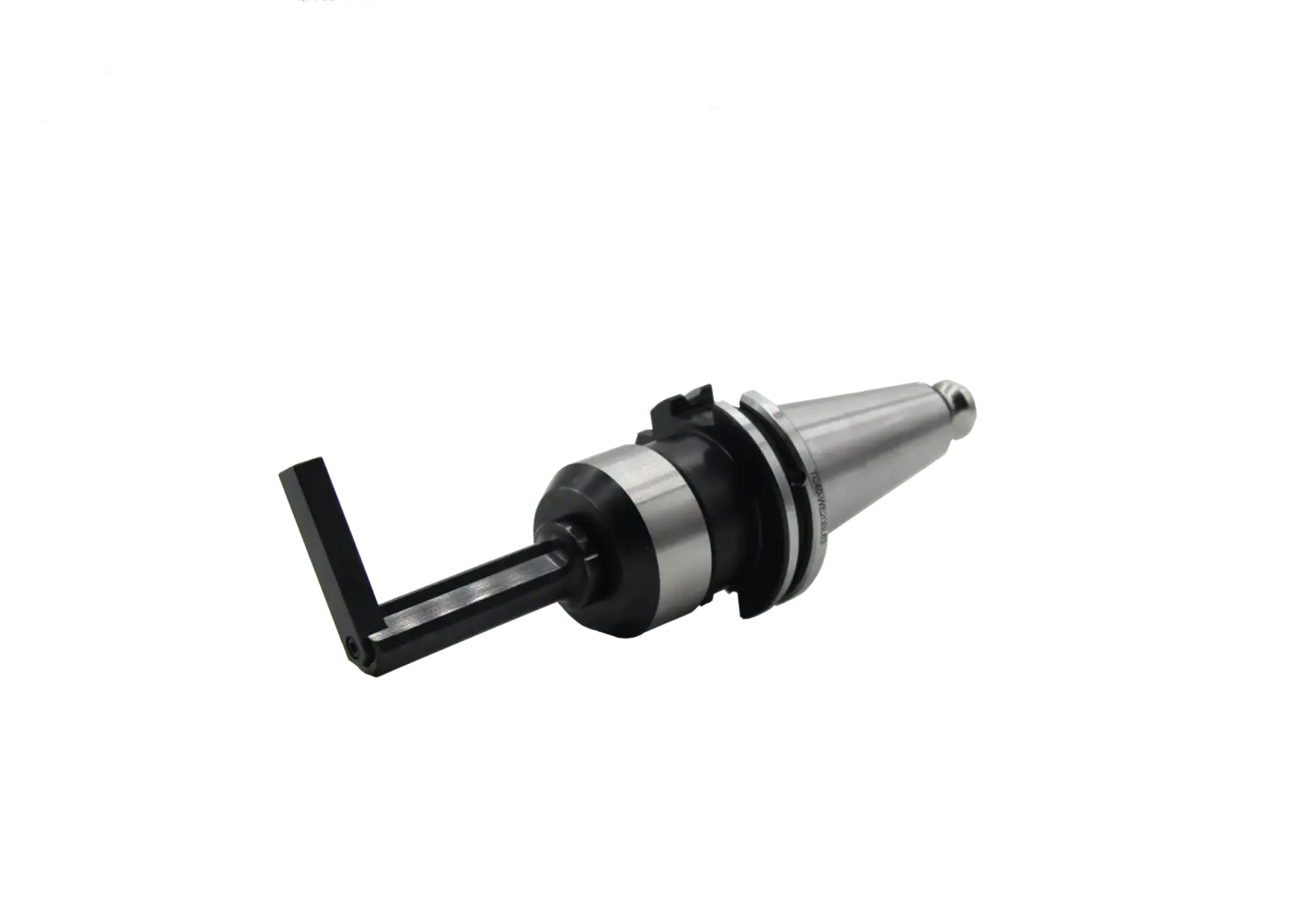

Adaptery do narzędzi do dłutowania na płytki skrawające

Narzędzia do dłutowania Gisstec mogą pracować na centrach obróbczych CNC, tokarkach oraz dłutownicach. W celu prawidłowego zamocowania narzędzia w dłutownicy Gisstec oferuje specjalne adaptery do dłutaków w wersji kwadratowej oraz pryzmatycznej. Adaptery wykonywane są z utwardzonej stali o twardości do 60 HRC, a ich wysoka sztywność zapewnia precyzyjne dłutowanie i przepychanie.

Adaptery posiadają:

• dwa otwory pod śruby do montażu uchwytu,
• cztery nacięte rowki wejściowe, które pozwalają na montaż dłutaka co 90°.

Płytkę mocuje się w uchwycie, a uchwyt montuje się w adapterze. Wszystkie śruby należy odpowiednio dokręcić, aby uzyskać właściwe wymiary i tolerancje wykonywanego kształtu.

W ofercie znajdują się adaptery:

• kwadratowe
• pryzmatyczne

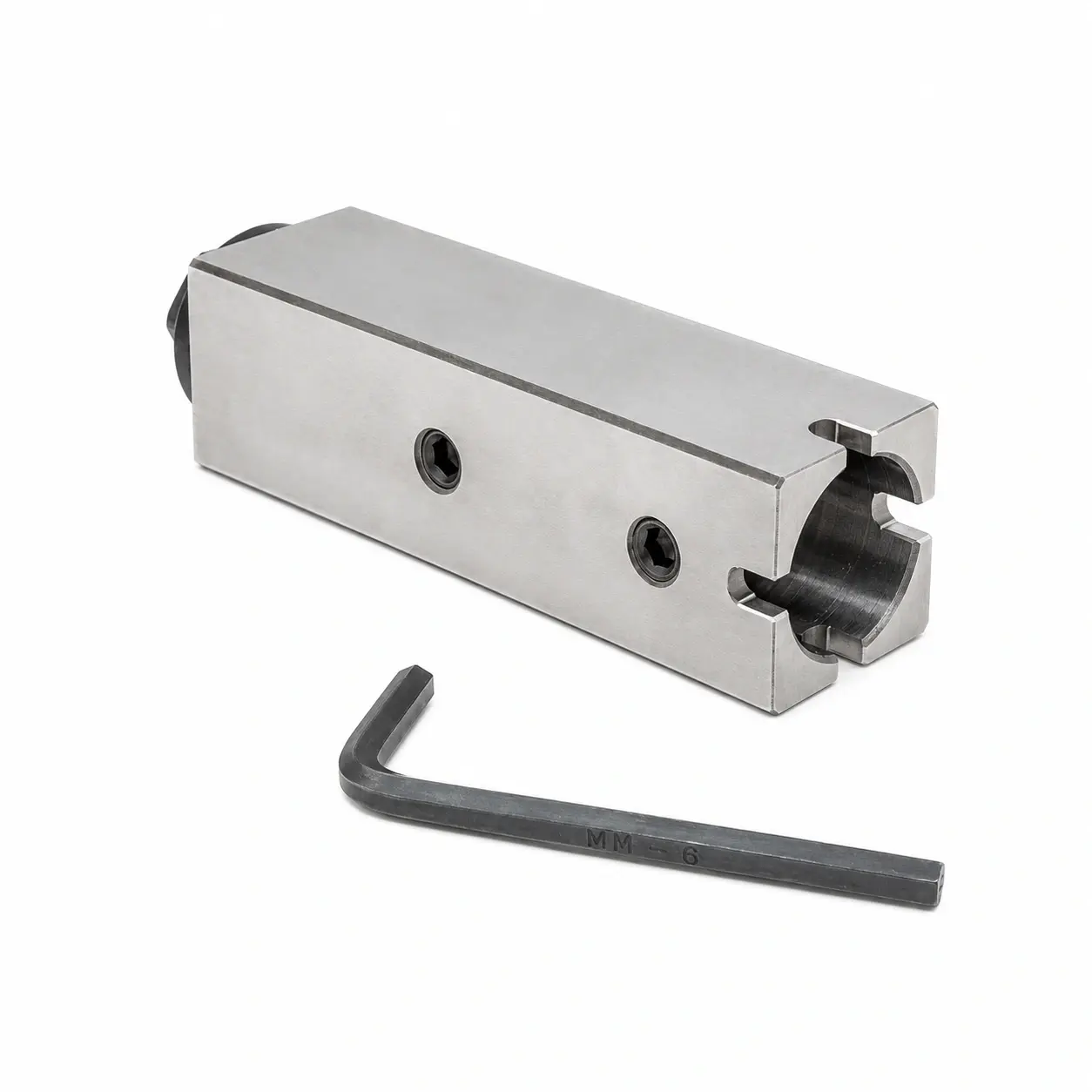

Wersja kwadaratowa adapterów AD:

• Adapter kwadratowy podłużny AD-35:
  • Długość całkowita L1=140mm.
  • Rozstaw otworów L2=40mm.
  • Wymiary zewnętrzne: L3=35x35mm.
• Adapter kwadratowy podłużny AD-40:
  • Długość całkowita L1=140mm.
  • Rozstaw otworów L2=50mm.
  • Wymiary zewnętrzne: L3=40x40mm.
• Adapter kwadratowy podłużny AD-50:
  • Długość całkowita L1=170mm.
  • Rozstaw otworów L2=50mm.
  • Wymiary zewnętrzne: L3=50x50mm.

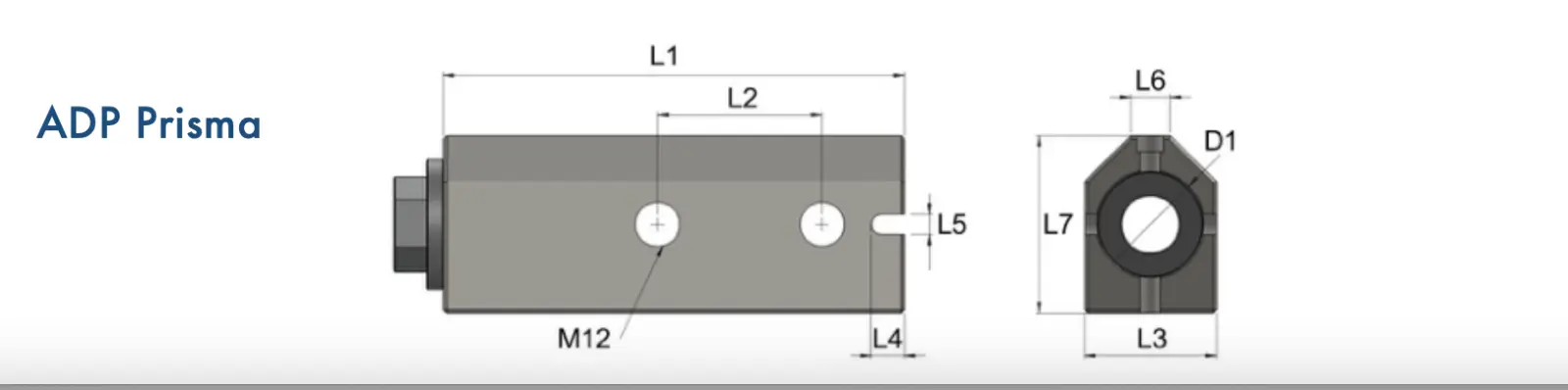

Wersja pryzmatyczna adapterów ADP:

• Adapter pryzmatyczny ADP-35:
  • Długość całkowita L1=140mm.
  • Rozstaw otworów L2=40mm.
  • Szerokość L3=35mm.
  • Wysokość L7=41,50mm.
• Adapter pryzmatyczny ADP-40:
  • Długość całkowita L1=140mm.
  • Rozstaw otworów L2=50mm.
  • Szerokość L3=40mm.
  • Wysokość L7=50mm.
• Adapter pryzmatyczny ADP-50:
  • Długość całkowita L1=140mm.
  • Rozstaw otworów L2=50mm.
  • Szerokość L3=50mm.
  • Wysokość L7=50mm.

Adaptery do narzędzi do dłutowania na płytki skrawające dobiera się w zależności od rodzaju uchwytu, sposobu mocowania oraz typu obrabiarki. Dzięki wersji kwadratowej i pryzmatycznej możliwe jest zastosowanie systemu dłutowania Gisstec na różnych maszynach i w różnych konfiguracjach montażowych.

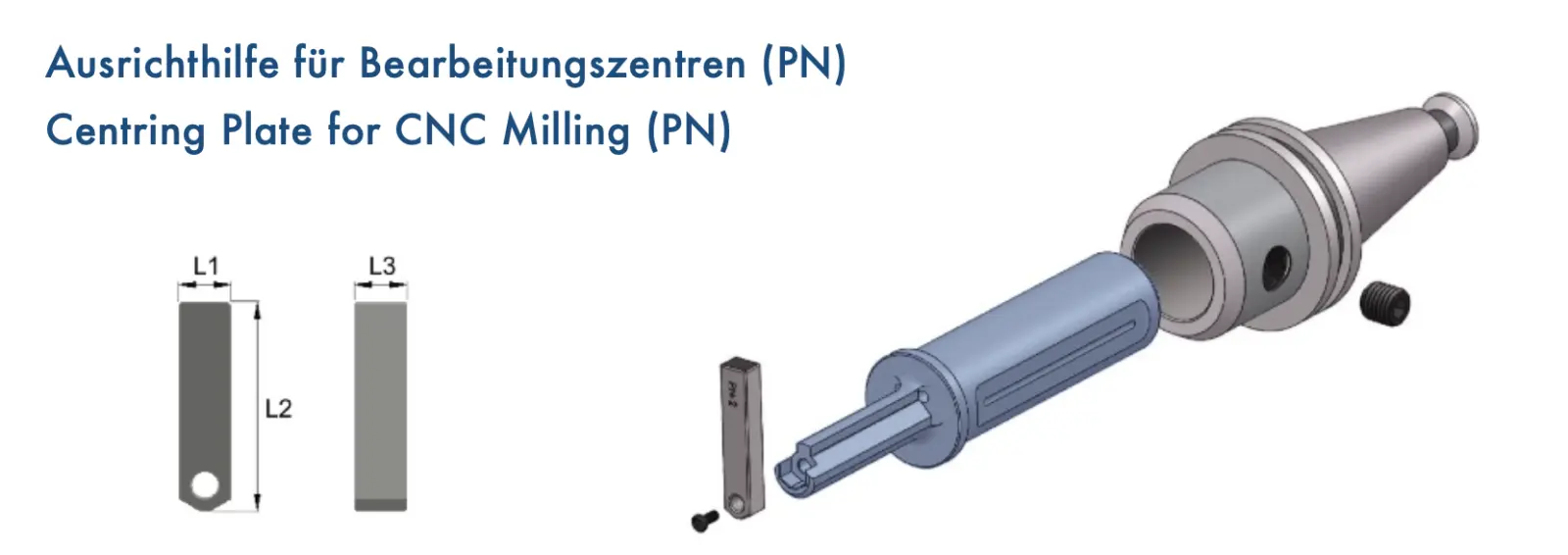

Płytki wyrównawcze i ustawiaki do narzędzi do dłutowania

Do maszyn, które nie posiadają możliwości pozycjonowania wrzeciona, Gisstec oferuje płytki wyrównawcze (ustawiaki) przeznaczone do odpowiedniego ustawienia dłutaka z płytkami względem obrabianego otworu. Rozwiązanie to umożliwia prawidłowe wypozycjonowanie narzędzia przed rozpoczęciem obróbki, co ma kluczowe znaczenie dla zachowania właściwego położenia profilu względem obrabianej części.

Płytka wyrównawcza posiada wskaźnik położenia, który umożliwia odpowiednie ustawienie uchwytu lub dłutaka względem obrabianego detalu. Po zakończeniu pozycjonowania należy dokręcić uchwyt, a następnie odkręcić wkładkę wyrównawczą. W jej miejsce montowana jest odpowiednia płytka skrawająca, co pozwala rozpocząć właściwy proces produkcyjny.

W oznaczeniach:

• L1 — grubość / wysokość płytki,
• L2 — długość płytki,
• L3 — szerokość płytki.

Płytki wyrównawcze do ustawienia dłutaka na płytki

• Płytka wyrównawcza PN-0
  • Długość L1=5mm.
  • Długość L2=50mm.
  • Szerokość L3=6mm.
• Płytka wyrównawcza PN-1
  • Długość L1=6,08mm.
  • Długość L2=50mm.
  • Szerokość L3=8mm.
• Płytka wyrównawcza PN-2
  • Długość L1=10,08mm.
  • Długość L2=50mm.
  • Szerokość L3=8mm.
• Płytka wyrównawcza PN-3
  • Długość L1=13,1mm.
  • Długość L2=60mm.
  • Szerokość L3=10mm.
• Płytka wyrównawcza PN-4
  • Długość L1=18mm.
  • Długość L2=70mm.
  • Szerokość L3=10mm.
• Płytka wyrównawcza PN-5
  • Długość L1=26mm.
  • Długość L2=70mm.
  • Szerokość L3=10mm.

Płytki wyrównawcze i ustawiaki do narzędzi do dłutowania stosuje się przede wszystkim wtedy, gdy konieczne jest precyzyjne ustawienie dłutaka na maszynach bez możliwości pozycjonowania wrzeciona. Dzięki temu możliwe jest właściwe przygotowanie narzędzia do obróbki rowków wpustowych, wielowypustów i innych profili wykonywanych systemem dłutowania na płytki skrawające.

Uchwyty do ostrzenia płytek skrawających do dłutowania

Uchwyty do ostrzenia płytek skrawających do dłutowania są przeznaczone do regeneracji płytek i wydłużenia ich trwałości. Każda płytka może zostać wielokrotnie naostrzona w prosty sposób przy użyciu standardowych ściernic korundowych. Wygodny chwyt sześciokątny ułatwia prowadzenie procesu ostrzenia i poprawia wygodę pracy.

Ostrzenie należy przeprowadzić wtedy, gdy w obrabianej części zaczyna być widoczna nieodpowiednia chropowatość powierzchni po dłutowaniu. Regularna regeneracja płytek skrawających pozwala utrzymać stabilną jakość obróbki oraz wydłużyć okres eksploatacji narzędzia.

W oznaczeniach:

• RF-… oznacza uchwyt do ostrzenia płytek skrawających,
• L2 oznacza długość całkowitą uchwytu.

Uchwyty do ostrzenia płytek do dłutowania — warianty

• Uchwyt RF-0
  • Długość całkowita L2=150mm.
  • Do ostrzenia płytek do rowków wpustowych o szerokości 2mm i różnych tolerancjach.
• Uchwyt RF-1
  • Długość całkowita L2=150mm.
  • Do ostrzenia płytek do rowków wpustowych o szerokości 3, 4 i 5mm i różnych tolerancjach.
• Uchwyt RF-2
  • Długość całkowita L2=150mm.
  • Do ostrzenia płytek do rowków wpustowych o szerokości 6 i 8 mm i różnych tolerancjach.
• Uchwyt RF-3
  • Długość całkowita L2=150mm.
  • Do ostrzenia płytek do rowków wpustowych o szerokości 10 i 12mm i różnych tolerancjach.
• Uchwyt RF-4
  • Długość całkowita L2=150mm.
  • Do ostrzenia płytek do rowków wpustowych o szerokości 14 i 16mm i różnych tolerancjach.
• Uchwyt RF-5
  • Długość całkowita L2=150mm.
  • Do ostrzenia płytek do rowków wpustowych o szerokości 18, 20, 22 i 25mm i różnych tolerancjach.

Uchwyty do ostrzenia płytek skrawających do dłutowania dobiera się w zależności od szerokości płytki oraz rodzaju wykonywanego rowka wpustowego. Dzięki temu możliwa jest skuteczna regeneracja płytek skrawających i utrzymanie odpowiedniej jakości procesu dłutowania.

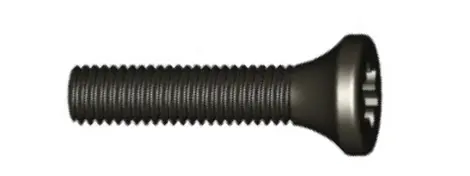

Śruby mocujące do uchwytów do dłutowania rowków wpustowych na płytki

Oferujemy śruby mocujące do uchwytów do dłutowania rowków wpustowych na płytki, przeznaczone do prawidłowego montażu płytek skrawających w uchwytach serii UT. Dobór odpowiedniej śruby mocującej zależy od wielkości uchwytu oraz zakresu szerokości wykonywanego rowka wpustowego.

W oznaczeniach:

• VN-… oznacza typ śruby mocującej,
• podany gwint określa rozmiar śruby,

do każdego zakresu uchwytów przypisana jest odpowiednia śruba mocująca.

Śruby mocujące do uchwytów do dłutowania rowków wpustowych

• Śruba mocująca VN-1
  • Typ: Torx.
  • Gwint: M2,5 x 8.
  • Do uchwytów UT-02, UT-03, UT-04, UT-05.
• Śruba mocująca VN-2
  • Typ: Torx.
  • Gwint: M4 x 10.
  • Do uchwytów UT-06 i UT-08.
• Śruba mocująca VN-3
  • Typ: Torx.
  • Gwint: M6 x 15.
  • Do uchwytów UT-10, UT-12 i UT-14/16.
• Śruba mocująca VN-4
  • Typ: TCEI.
  • Gwint: M8 x 16.
  • Do uchwytów UT18/25.

Śruby mocujące do uchwytów do dłutowania rowków wpustowych dobiera się zgodnie z typem uchwytu i zakresem wymiarowym płytki. Prawidłowy dobór śruby ma istotne znaczenie dla stabilnego mocowania płytki skrawającej oraz zachowania odpowiedniej powtarzalności procesu dłutowania.

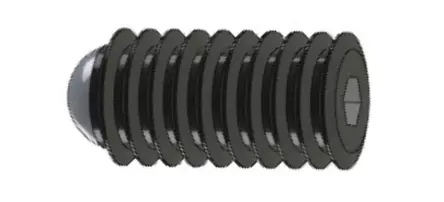

Śruby kulowe ze sferycznym łbem do tulei mimośrodowych w narzędziach do dłutowania - wersja metryczna

Śruby kulowe ze sferycznym łbem stosowane są do dociskania tulei mimośrodowej w narzędziach do dłutowania. Elementy te mają istotne znaczenie dla prawidłowego mocowania tulei ekscentrycznej i stabilnego ustawienia narzędzia podczas pracy.

W ofercie znajdują się śruby kulowe przeznaczone do ekscentrycznych tulei dłutaków na płytki w wersji metrycznej.

W oznaczeniach:

• BU-… oznacza typ śruby kulowej,
• podany gwint określa rozmiar śruby,
• podana długość określa długość całkowitą śruby.

Śruby kulowe dociskowe do ekscentrycznych tulei dłutaków na płytki

• Śruba kulowa BU-1
  • M6 x 15.
  • Długość 15mm.
• Śruba kulowa BU-2
  • M8 x 20.
  • Długość 20mm.
• Śruba kulowa BU-3
  • M10 x 20.
  • Długość 20mm.
• Śruba kulowa BU-4
  • M12 x 25.
  • Długość 25mm.
• Śruba kulowa BU-5
  • M14 x 25.
  • Długość 25mm.
• Śruba kulowa BU-6
  • M16 x 30.
  • Długość 30mm.

Śruby kulowe ze sferycznym łbem do tulei mimośrodowych dobiera się w zależności od rozmiaru tulei ekscentrycznej oraz konfiguracji narzędzia do dłutowania. Prawidłowy dobór śruby dociskowej wpływa na stabilność mocowania i dokładność ustawienia układu narzędziowego podczas dłutowania i przepychania.

Śruby kulowe dociskowe do ekscentrycznych tulei do pozycjonowania i kasacji błędów położenia dłutaków na płytki - wersja calowa

Śruby kulowe dociskowe do ekscentrycznych tulei są stosowane do pozycjonowania oraz kasacji błędów położenia dłutaków na płytki w wersji calowej. Elementy te współpracują z tulejami mimośrodowymi i umożliwiają prawidłowe ustawienie układu narzędziowego podczas dłutowania oraz przepychania.

W ofercie znajdują się śruby kulowe dociskowe do ekscentrycznych tulei dłutaków na płytki w wersji calowej.

W oznaczeniach:

• BU-7 oznacza typ śruby kulowej,
• podany gwint określa rozmiar gwintu w systemie calowym,
• podana długość określa długość śruby.

Śruby kulowe dociskowe do ekscentrycznych tulei — wersja calowa

• Śruba kulowa BU-7
  • UNC 5/16’’ - 18.
  • Długość 37/64’’.
• Śruba kulowa BU-8
  • UNC 3/8’’ – 16.
  • Długość 5/8’’.
• Śruba kulowa BU-9
  • UNC ½’’ – 13.
  • Długość: ¾’’.
• Śruba kulowa BU-10
  • UNC 5/8’’ – 11.
  • Długość: 36/64’’.

Śruby kulowe dociskowe do ekscentrycznych tulei w wersji calowej dobiera się w zależności od rozmiaru tulei mimośrodowej oraz konfiguracji narzędzia do dłutowania. Prawidłowy dobór śruby ma wpływ na stabilne dociskanie tulei, prawidłowe pozycjonowanie układu oraz ograniczenie błędów położenia podczas obróbki.

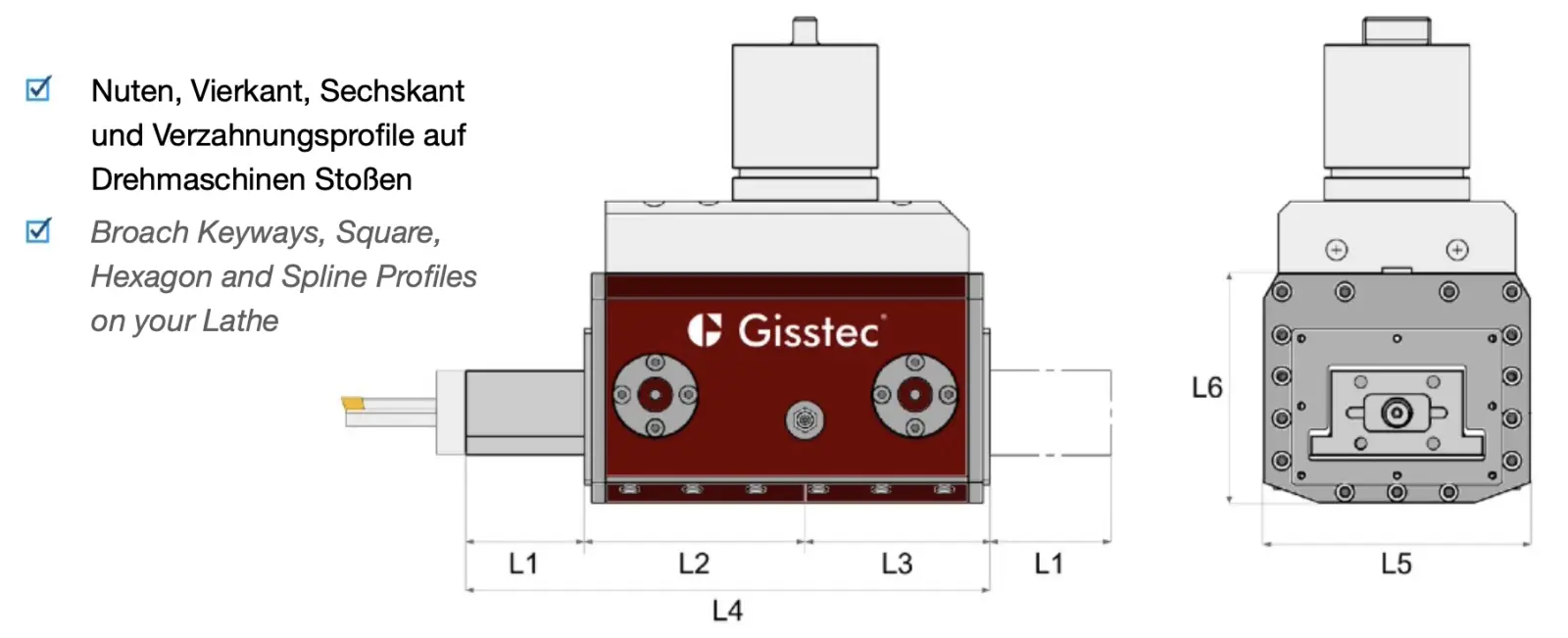

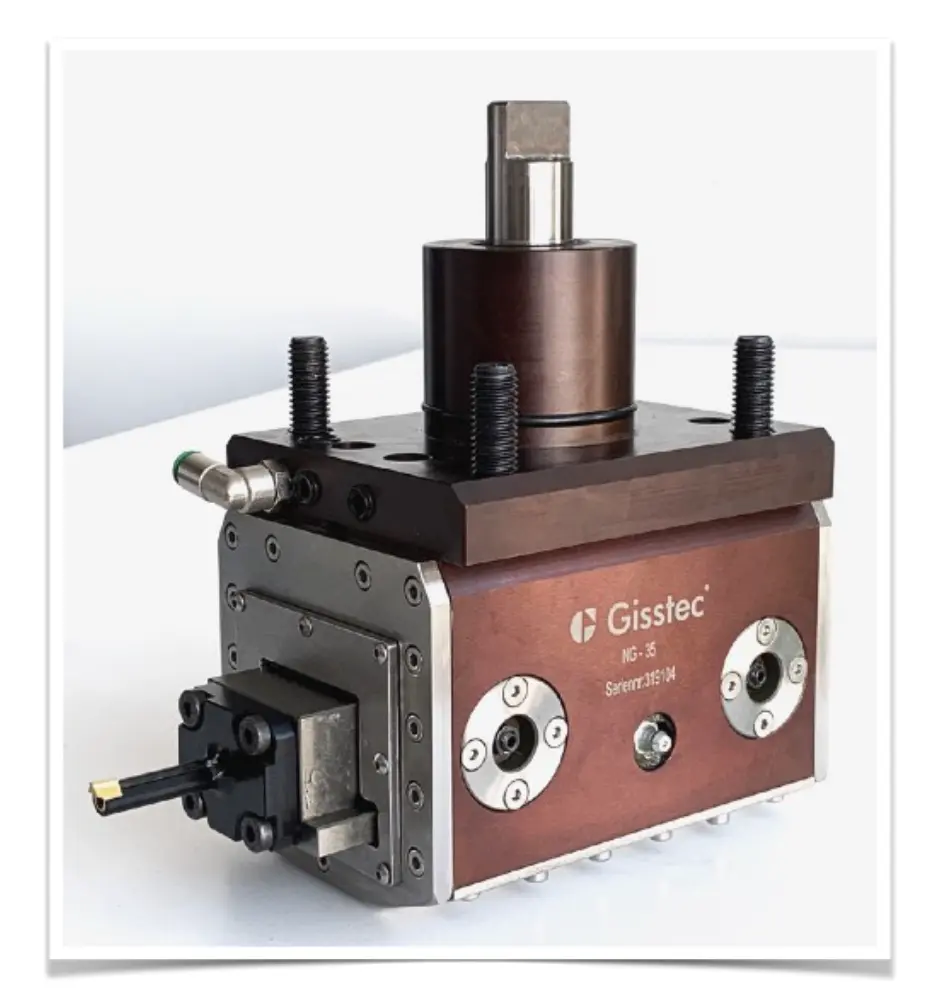

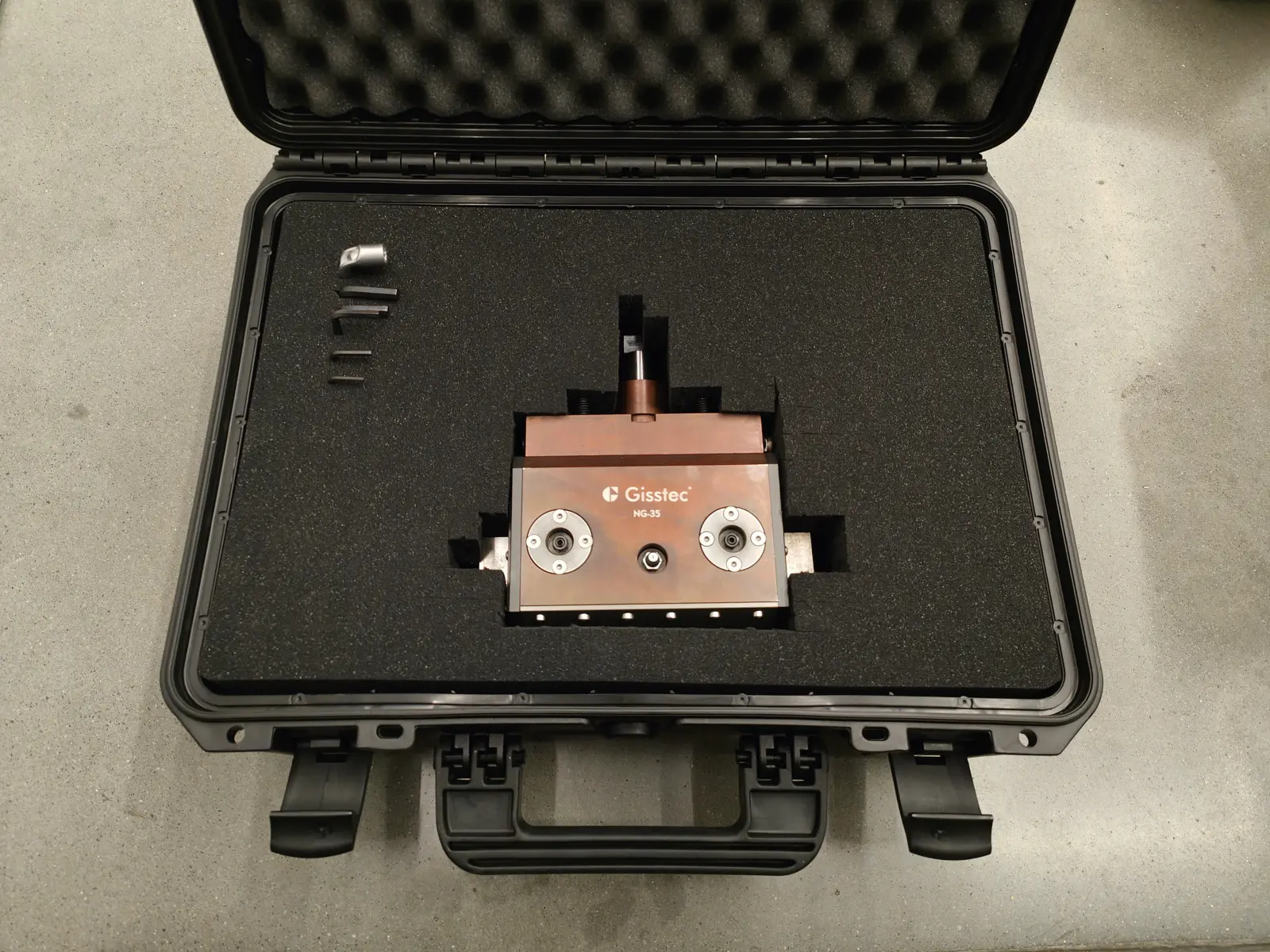

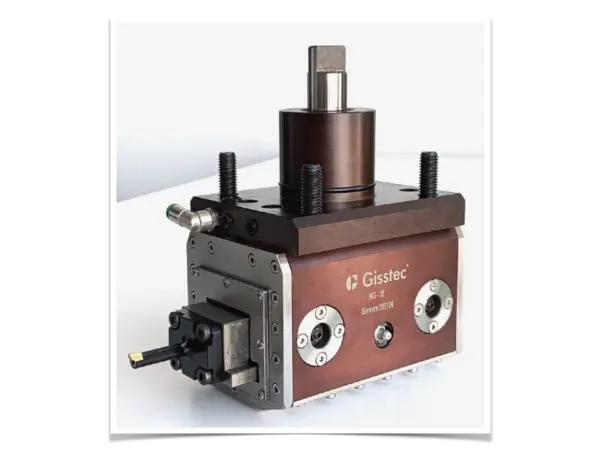

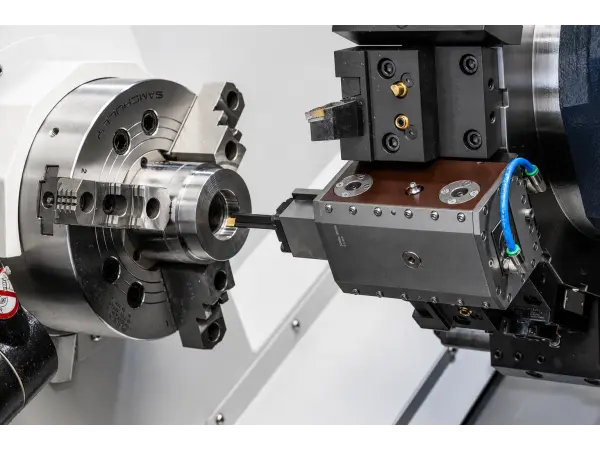

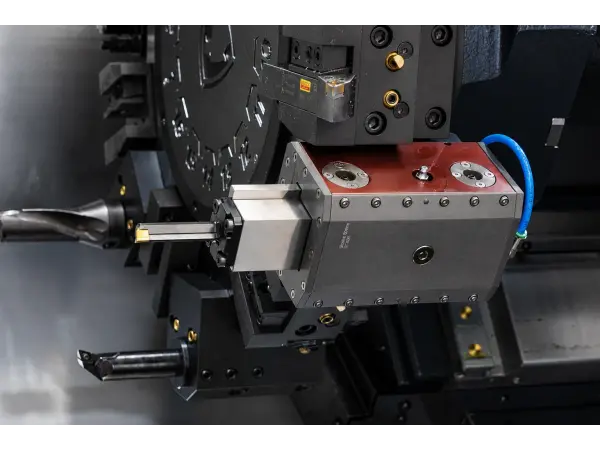

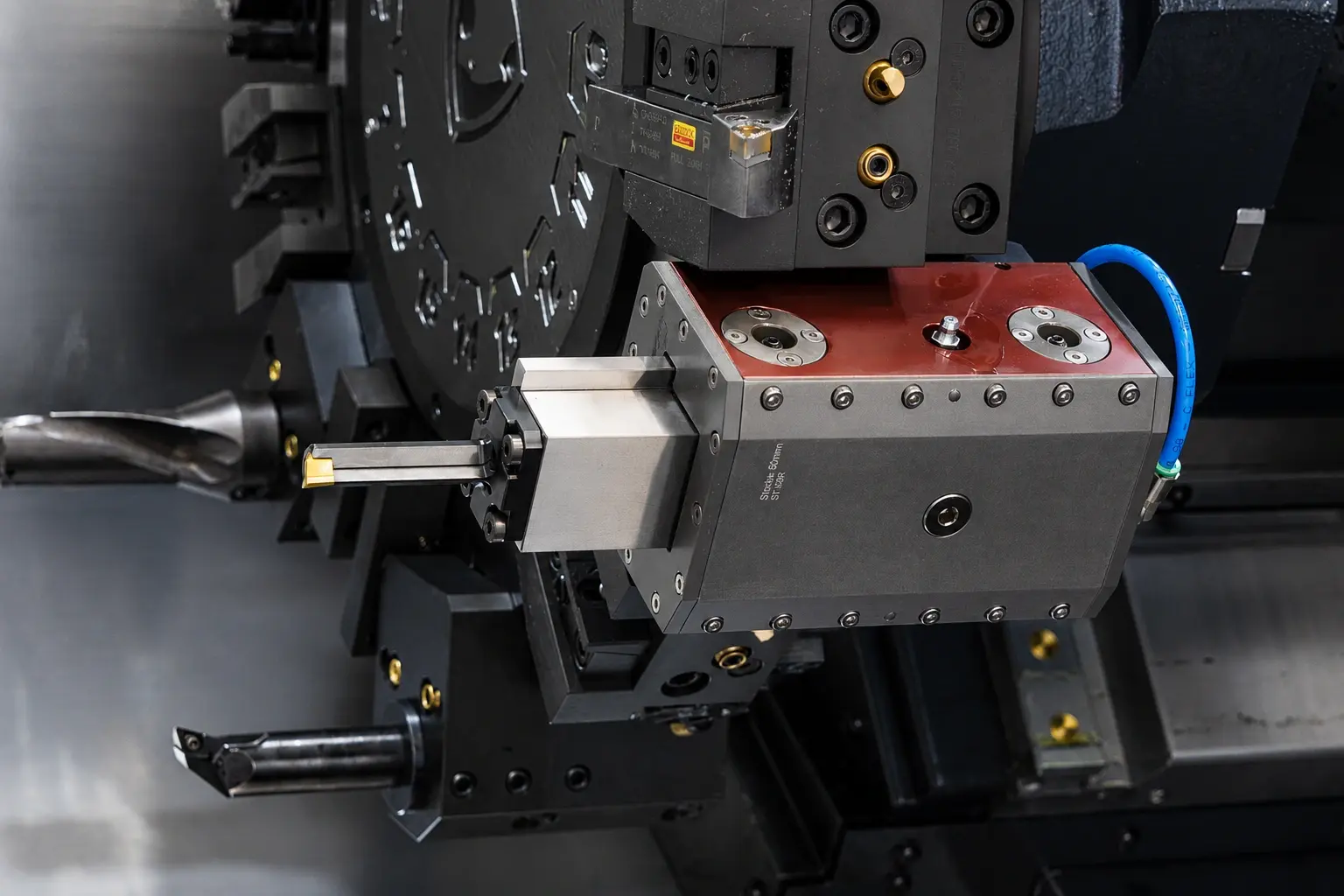

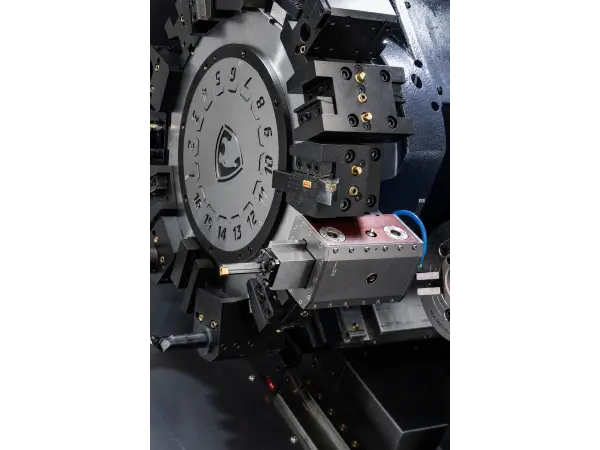

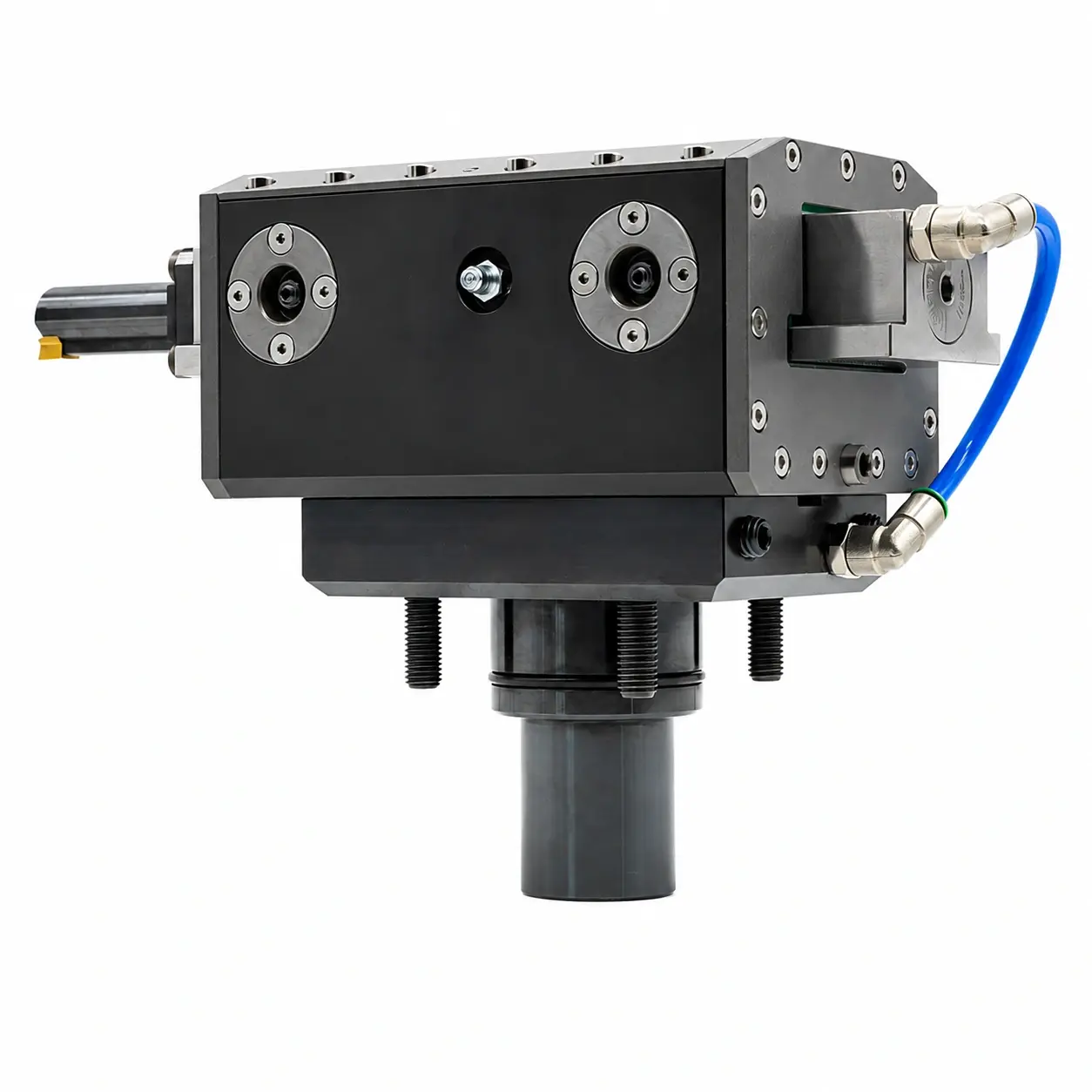

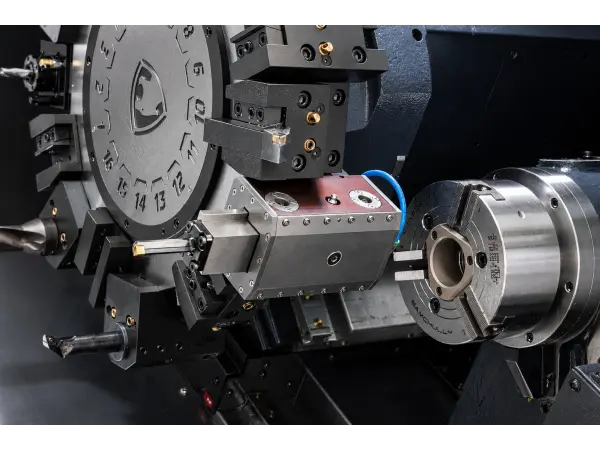

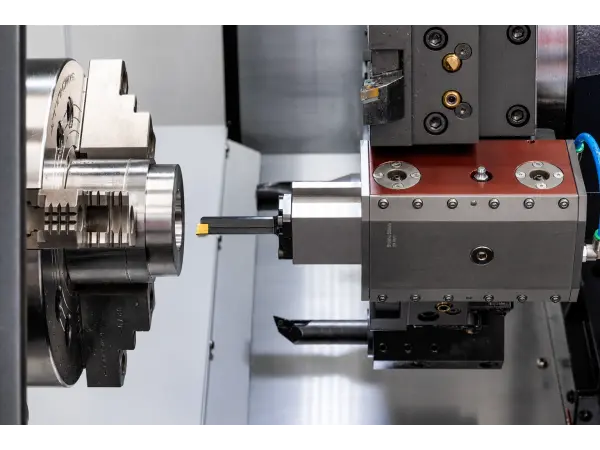

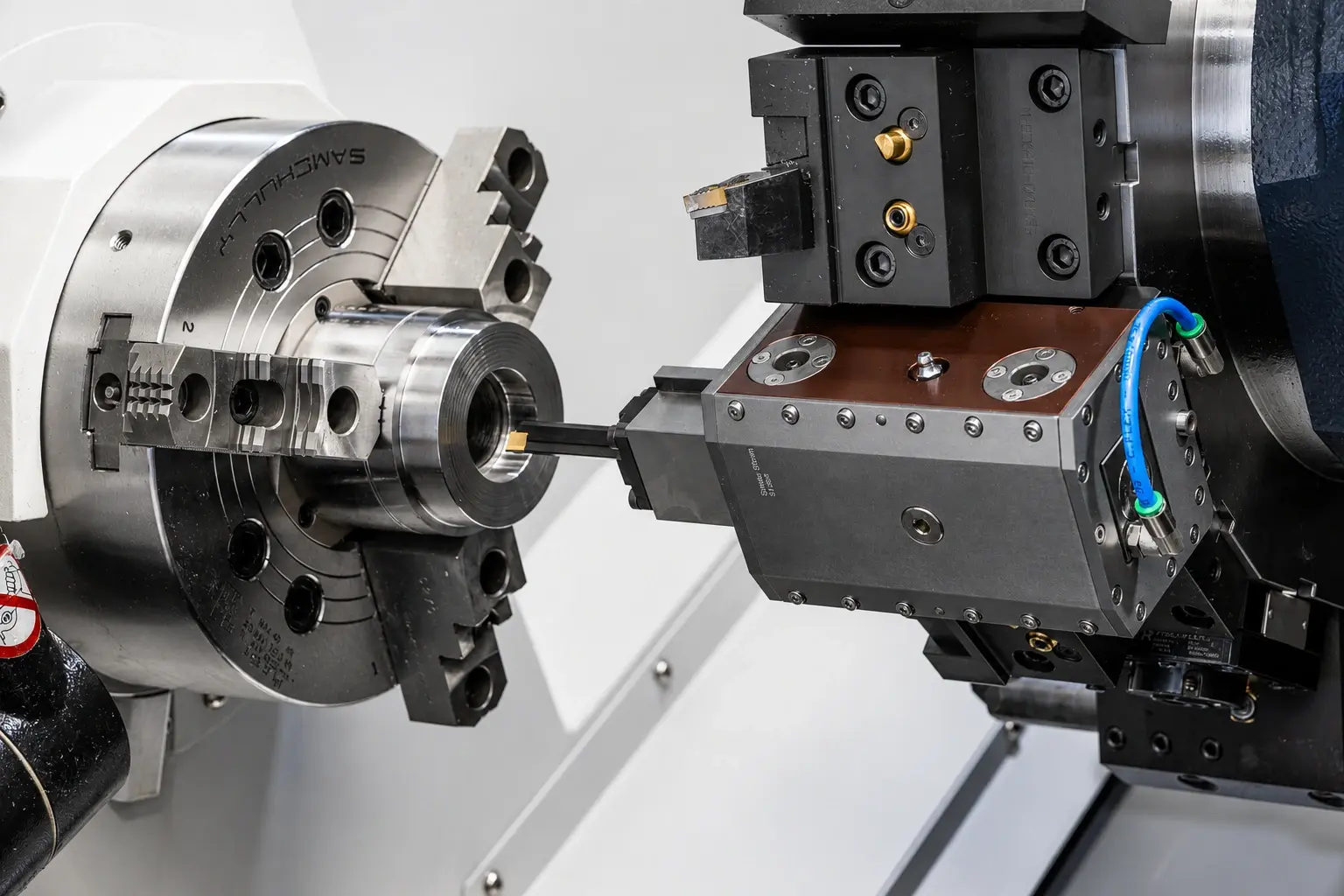

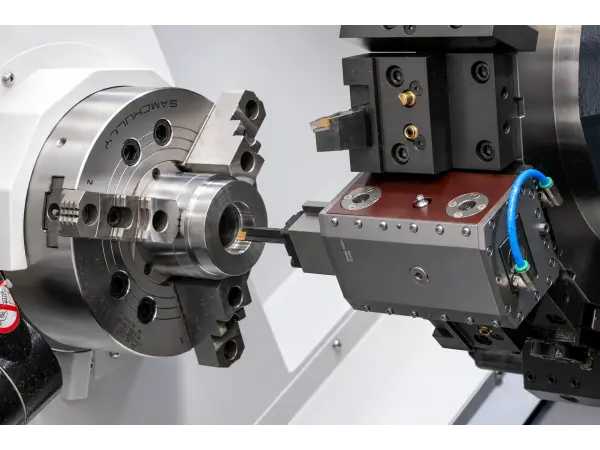

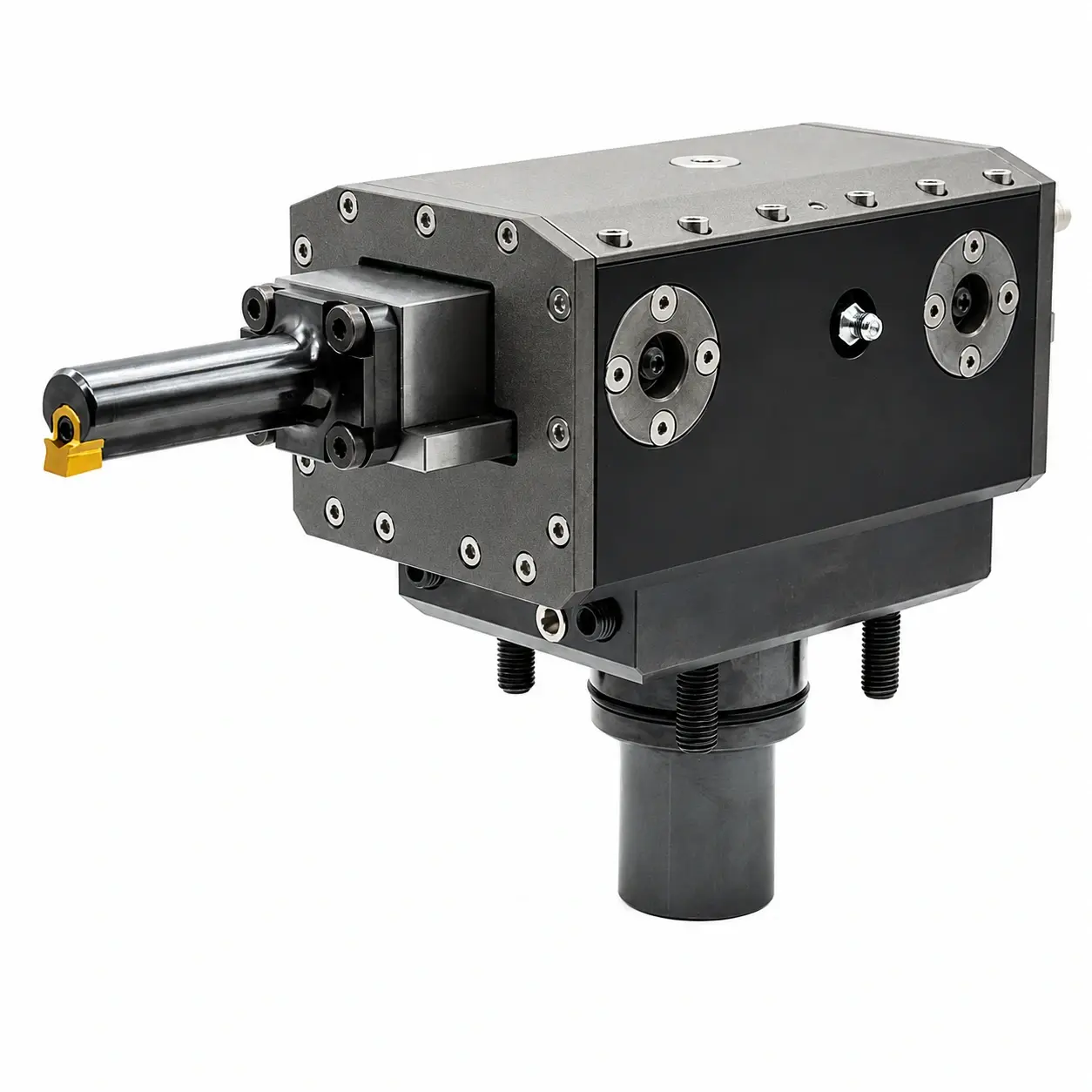

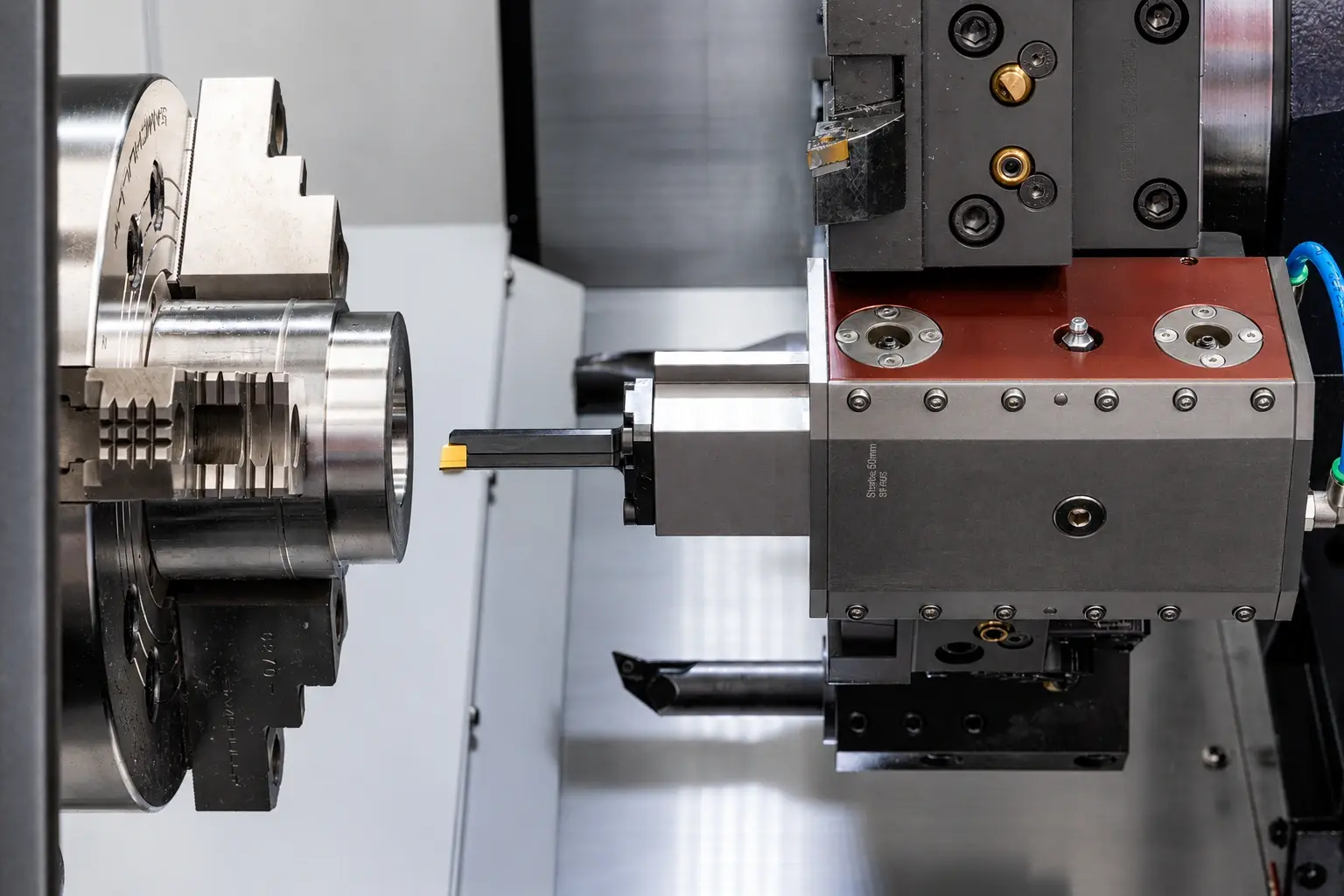

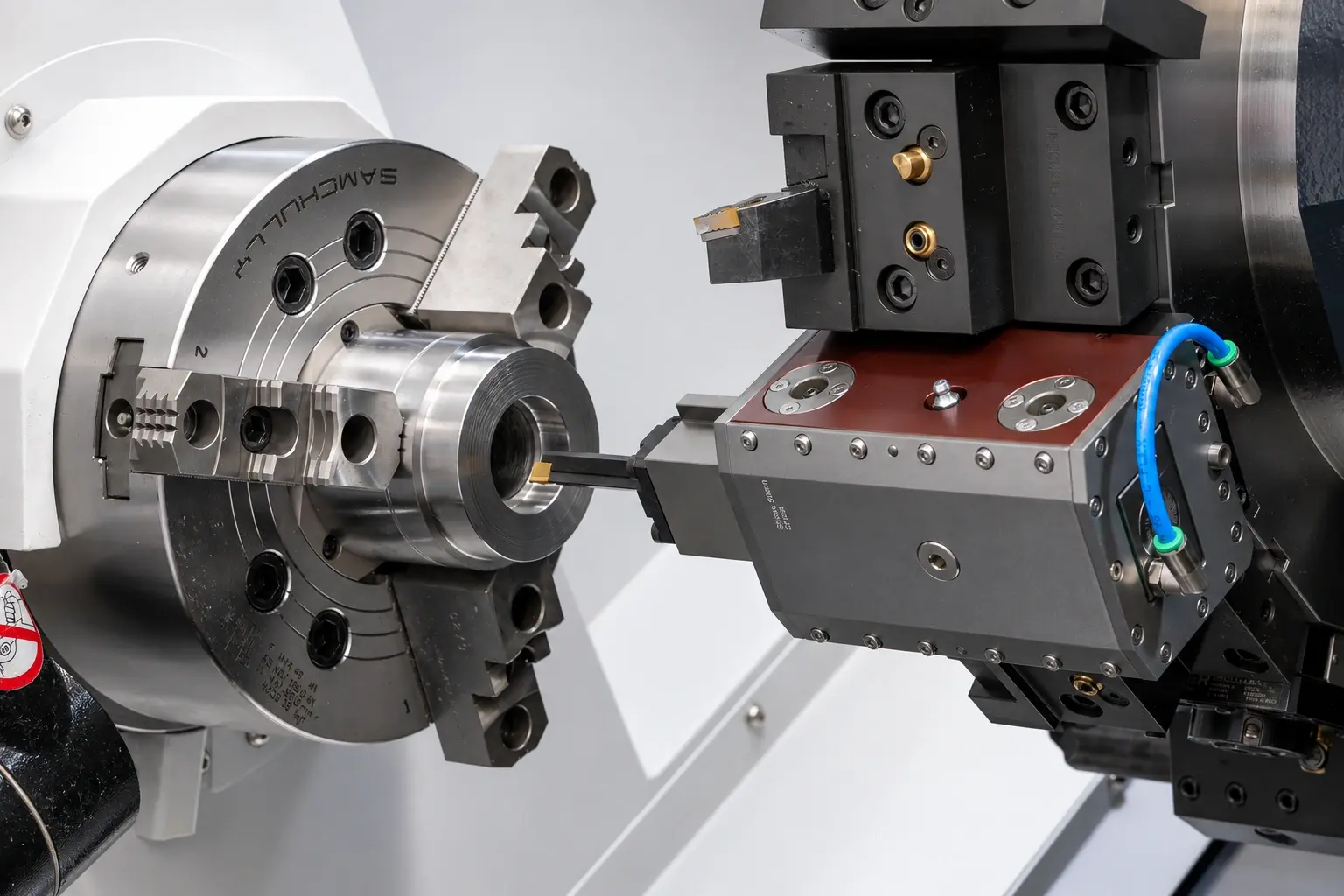

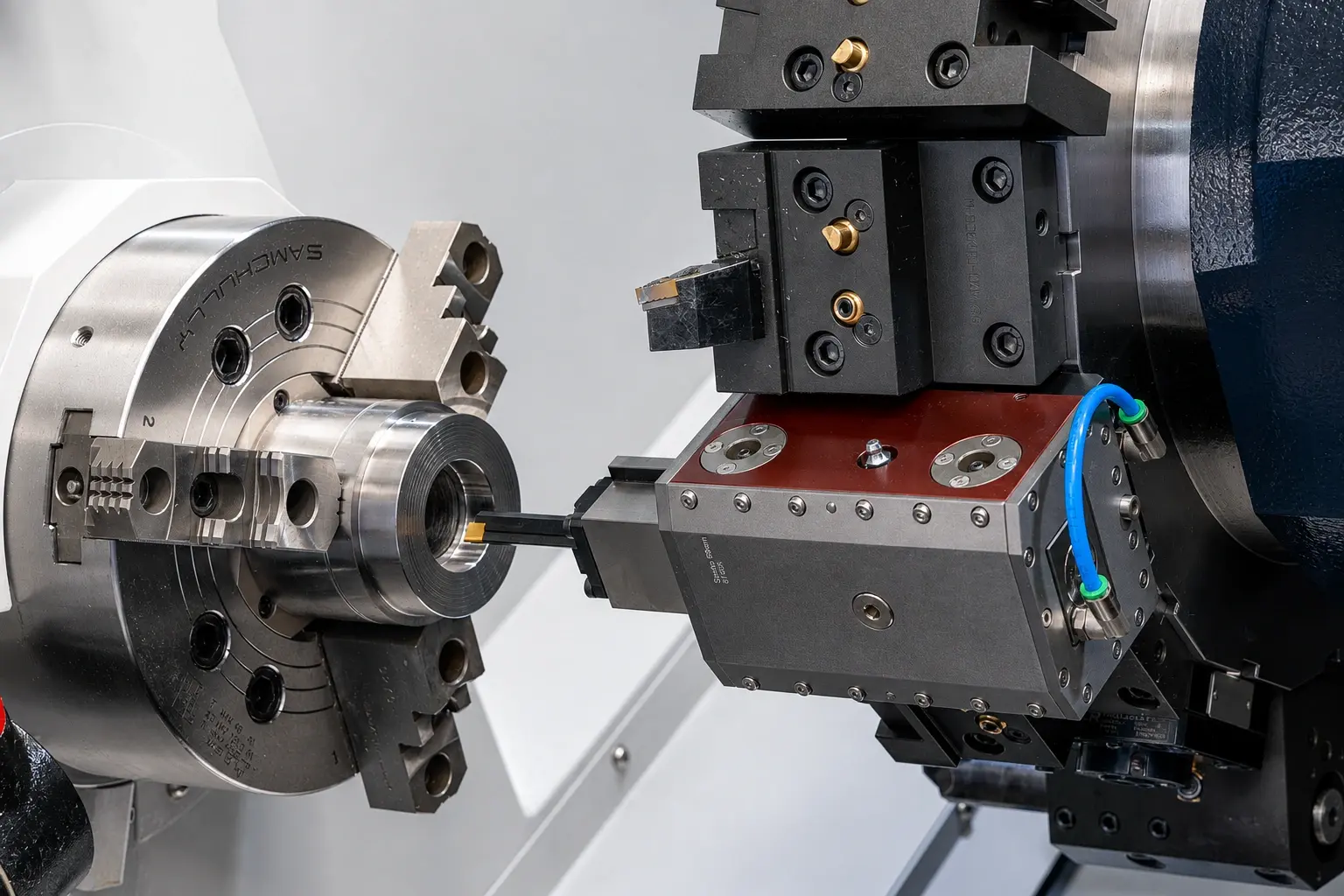

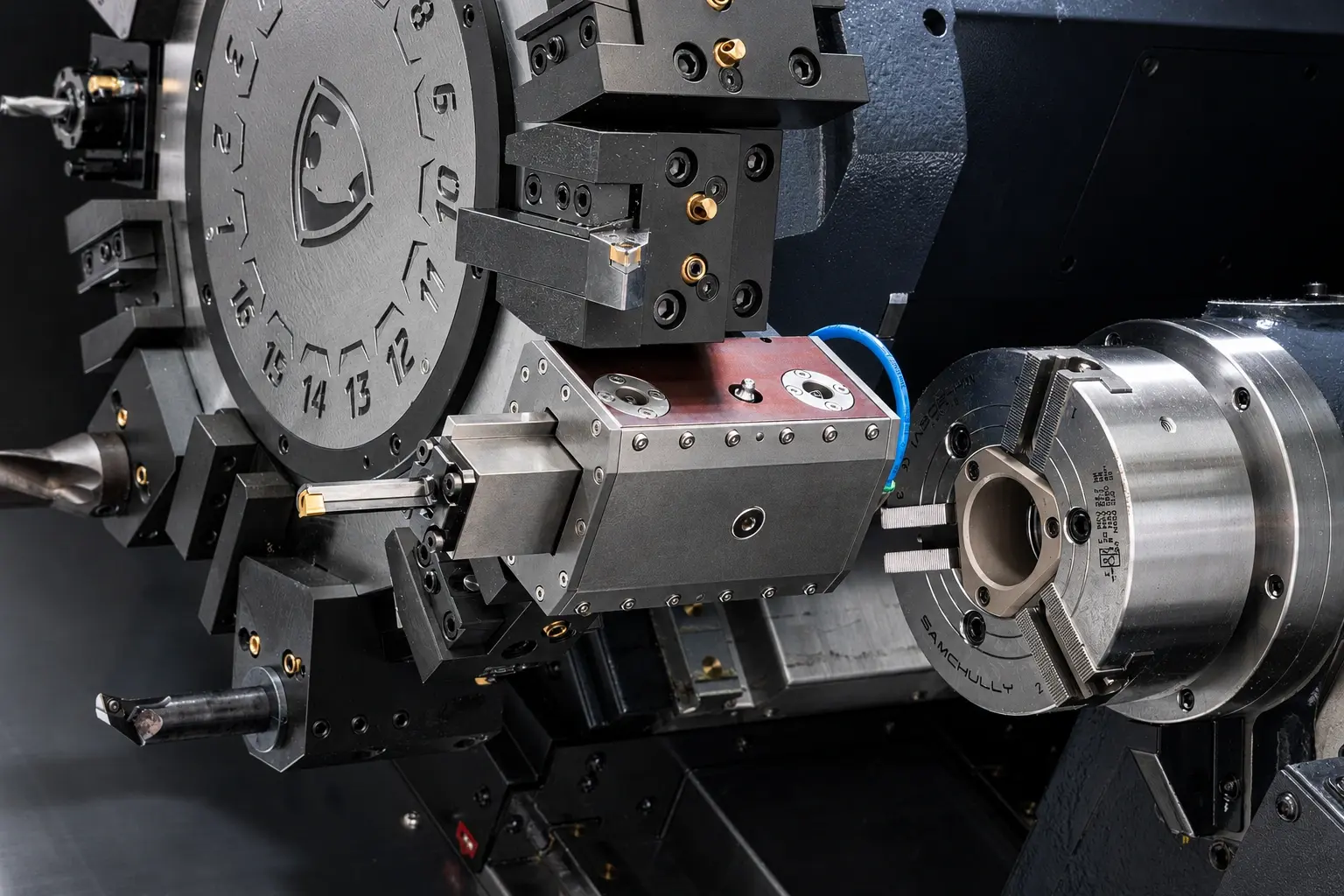

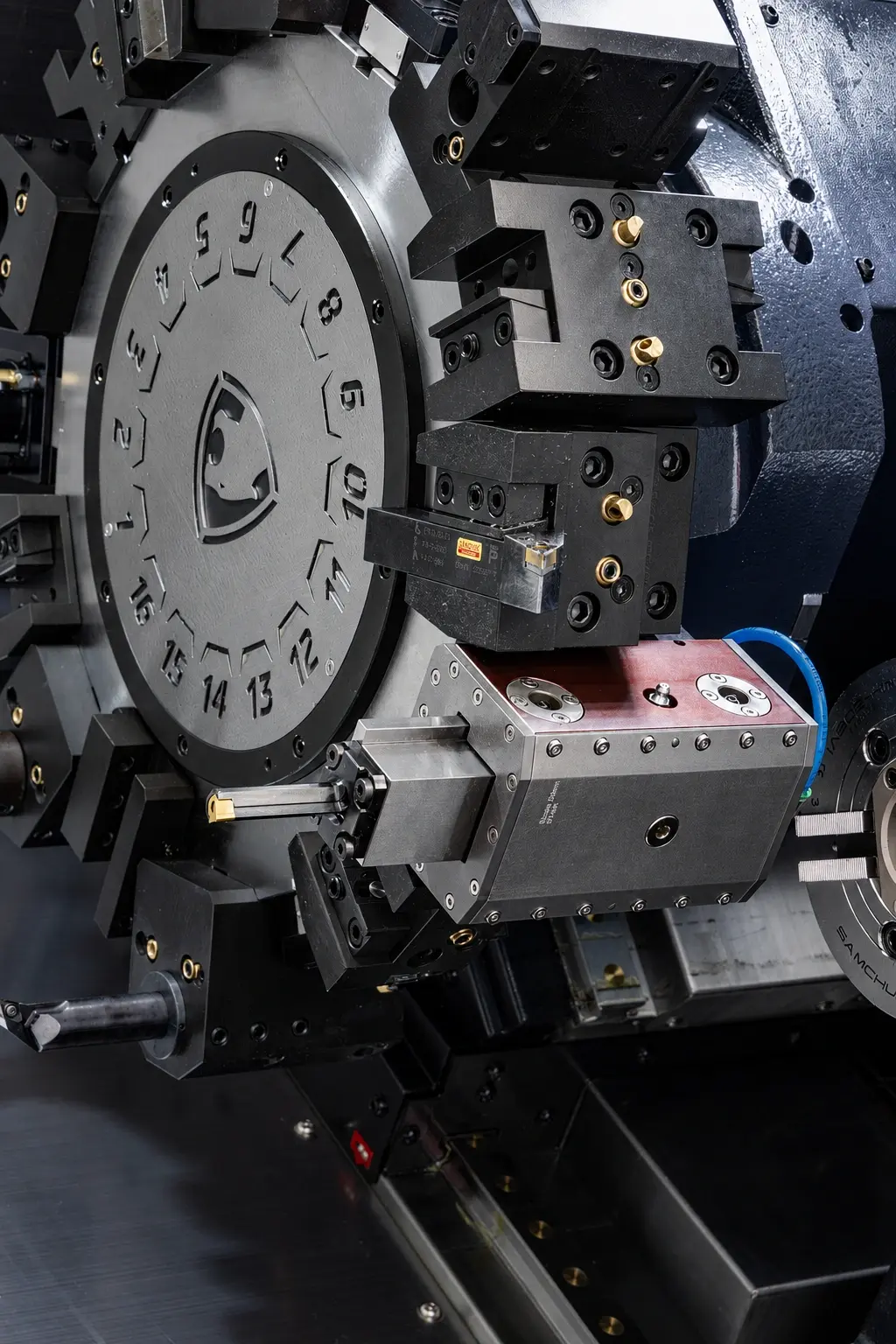

Oprawki napędzane do dłutowania na tokarce CNC

\

Oferujemy oprawki napędzane do dłutowania na tokarkach CNC, przeznaczone do obróbki kanałków, rowków wpustowych, wielowypustów oraz profili ewolwentowych. Dłutownik napędzany Gisstec został zaprojektowany do efektywnej obróbki różnych kształtów bezpośrednio na tokarce CNC, bez konieczności przenoszenia detalu na inną maszynę. Dzięki temu wszystkie kroki obróbcze mogą zostać wykonane w jednym zamocowaniu.

Wysoka sztywność oprawki napędzanej do dłutowania przekłada się na:

• wysoką trwałość narzędzia,
• precyzyjnie wykończoną powierzchnię obrabianych części,
• szybki czas obróbki,
• możliwość wykonywania części uzębionych w sekundach lub minutach.

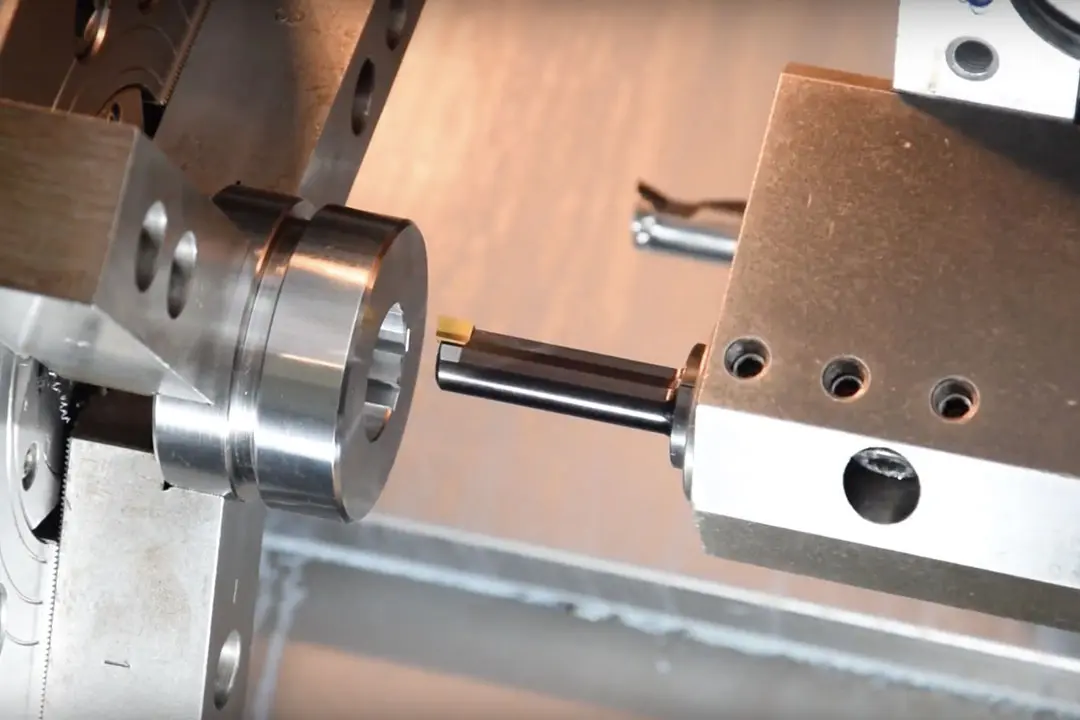

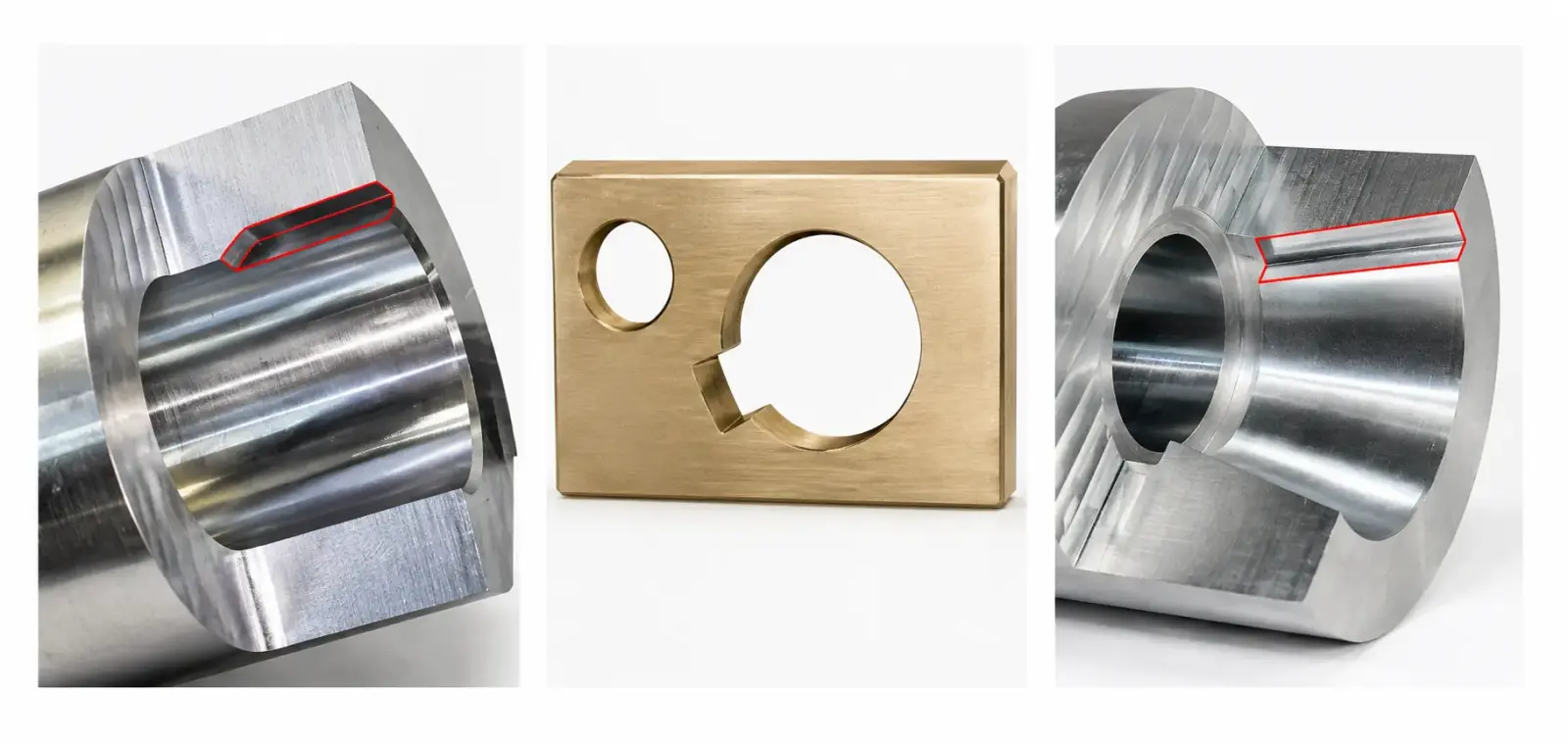

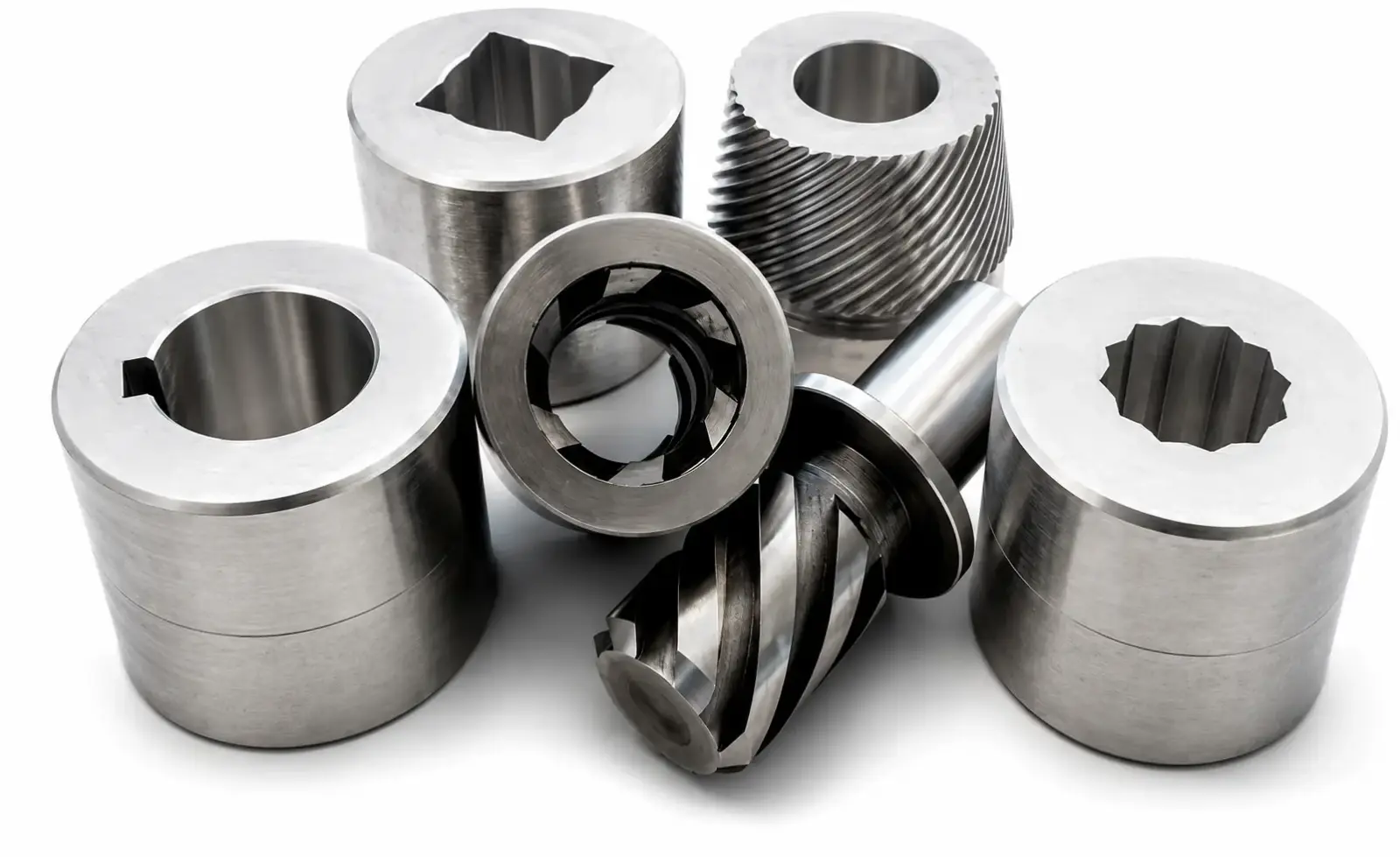

Oprawki napędzane do dłutowania umożliwiają obróbkę:

• kanałków,
• rowków wpustowych,

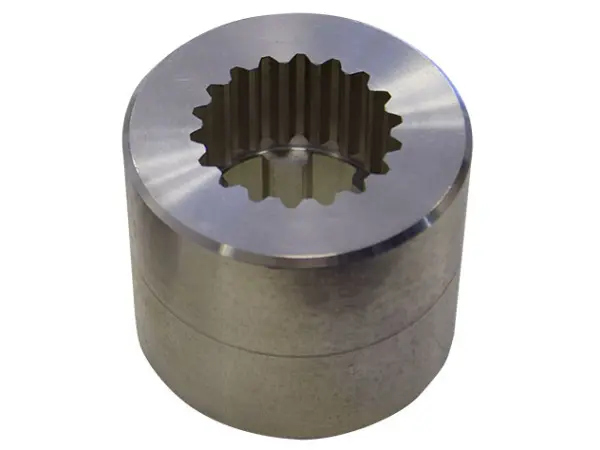

• wielowypustów,
• wewnętrznych profili ewolwentowych,
• zewnętrznych profili ewolwentowych,
• innych profili wewnętrznych i zewnętrznych przy użyciu odpowiedniej komendy sterującej.

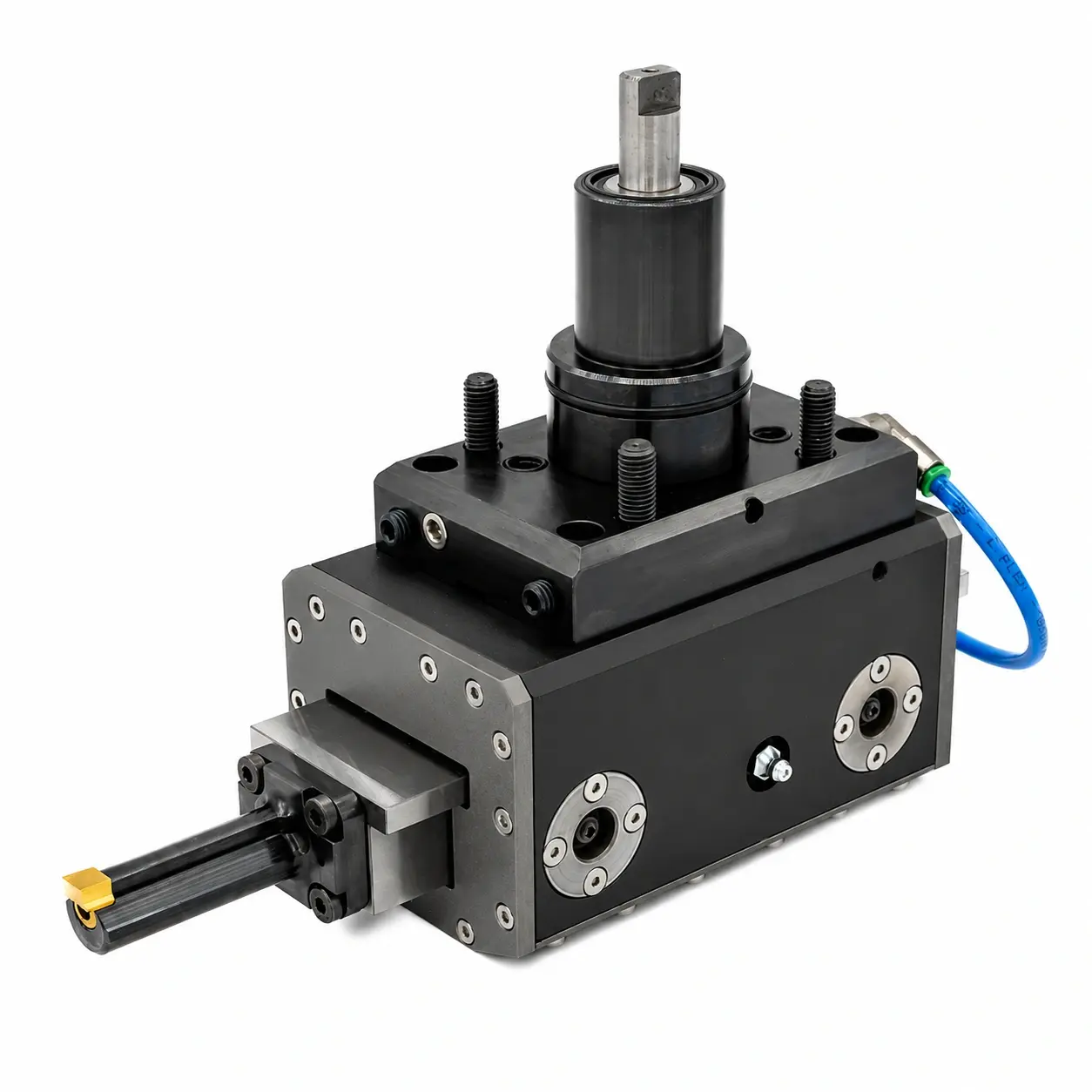

Budowa i funkcje oprawki napędzanej do dłutowania

Dłutownica z napędem silnikowym posiada specjalny system korekcji błędu wzdłużnego podczas dłutowania. Błędy wzdłużne mogą być korygowane kluczem imbusowym.

Oprawka napędzana do dłutowania składa się m.in. z następujących elementów:

• śruby mocujące narzędzie — służą do korekcji błędów symetrii,
• śruby regulujące panewki — po dłuższym czasie użytkowania mogą pojawić się luzy w dłutowniku, które należy usunąć,
• śruby do regulowania osi Y — umożliwiają korekcję symetrii otworu oraz dłutowanej części; obracanie trzpienia regulacyjnego pozwala na regulację dłutaka w
• osi Y w zakresie +/- 0,5 mm, co umożliwia kasację błędów symetrii na tokarce nieposiadającej osi Y,
• śruby regulacyjnej do ustawienia kąta dłutowania — służy do korekcji błędów stożkowych powstałych poprzez mechaniczne zginanie; możliwa korekcja wynosi +/- 3°,
• smarowniczek — dłutownik posiada dwie smarowniczki smarujące wymagane elementy,
• przyłącza chłodziwa — umożliwia dostarczenie chłodziwa bezpośrednio w miejsce skrawania,
• obszaru pomiarowego,
• śrub mocujących urządzenie w uchwycie tokarki CNC.

Użytkowanie i konserwacja oprawek napędzanych do dłutowania

Dłutowanie jest przeważnie wykonywane w kilku krokach. Po każdym kroku narzędzie odsuwa się od części w ruchu powrotnym, co pozwala zachować odpowiednią trwałość płytki do dłutowania.

W przypadku oprawek napędzanych do dłutowania zalecane jest:

• smarowanie co 10 godzin użytkowania, aż do momentu widocznego wydostania się smaru z dłutownika,
• pełna konserwacja co około 1000 godzin pracy, obejmująca wymianę uszczelek, łożysk oraz pozostałych części ulegających zużyciu.

Dłutownice napędzane do dłutowania — dostępne modele

• Dłutownica / dłutownik NG-17

  • maksymalny skok: 15 mm / 0,59"
• Dłutownica / dłutownik NG-27

  • maksymalny skok: 25 mm / 0,98"
• Dłutownica / dłutownik NG-35

  • maksymalny skok: 33 mm / 1,29"
• Dłutownica / dłutownik NG-50

  • maksymalny skok: 48 mm / 1,88"
• Dłutownica / dłutownik NG-65
  • maksymalny skok: 63 mm / 2,48"

Oprawki napędzane do dłutowania na tokarce CNC dobiera się w zależności od wymaganego skoku, rodzaju wykonywanego profilu, geometrii detalu oraz warunków pracy na maszynie. Dzięki temu możliwe jest dopasowanie odpowiedniego dłutownika do rowków wpustowych, wielowypustów, profili ewolwentowych i innych kształtów wykonywanych bezpośrednio na tokarce CNC.

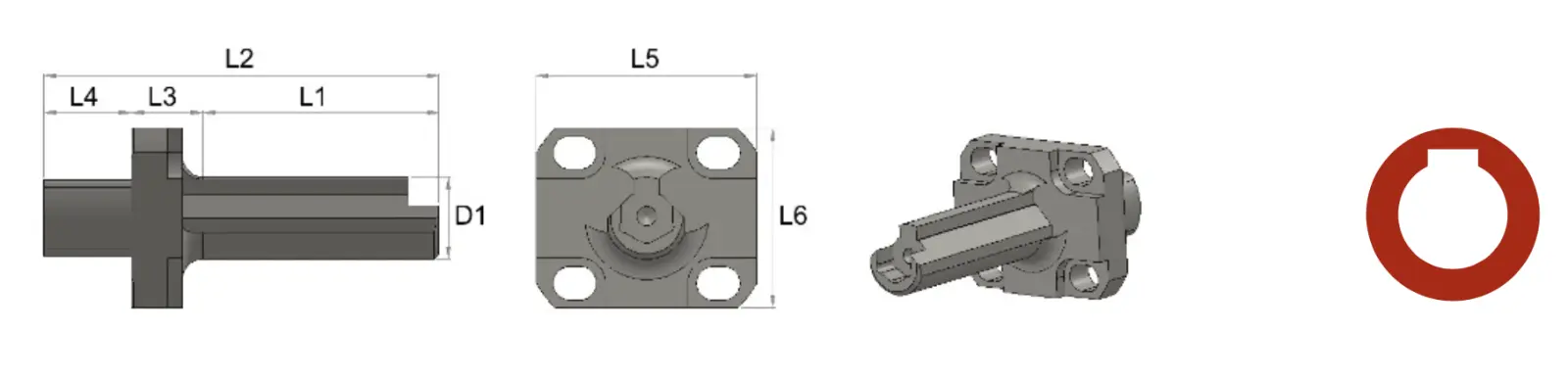

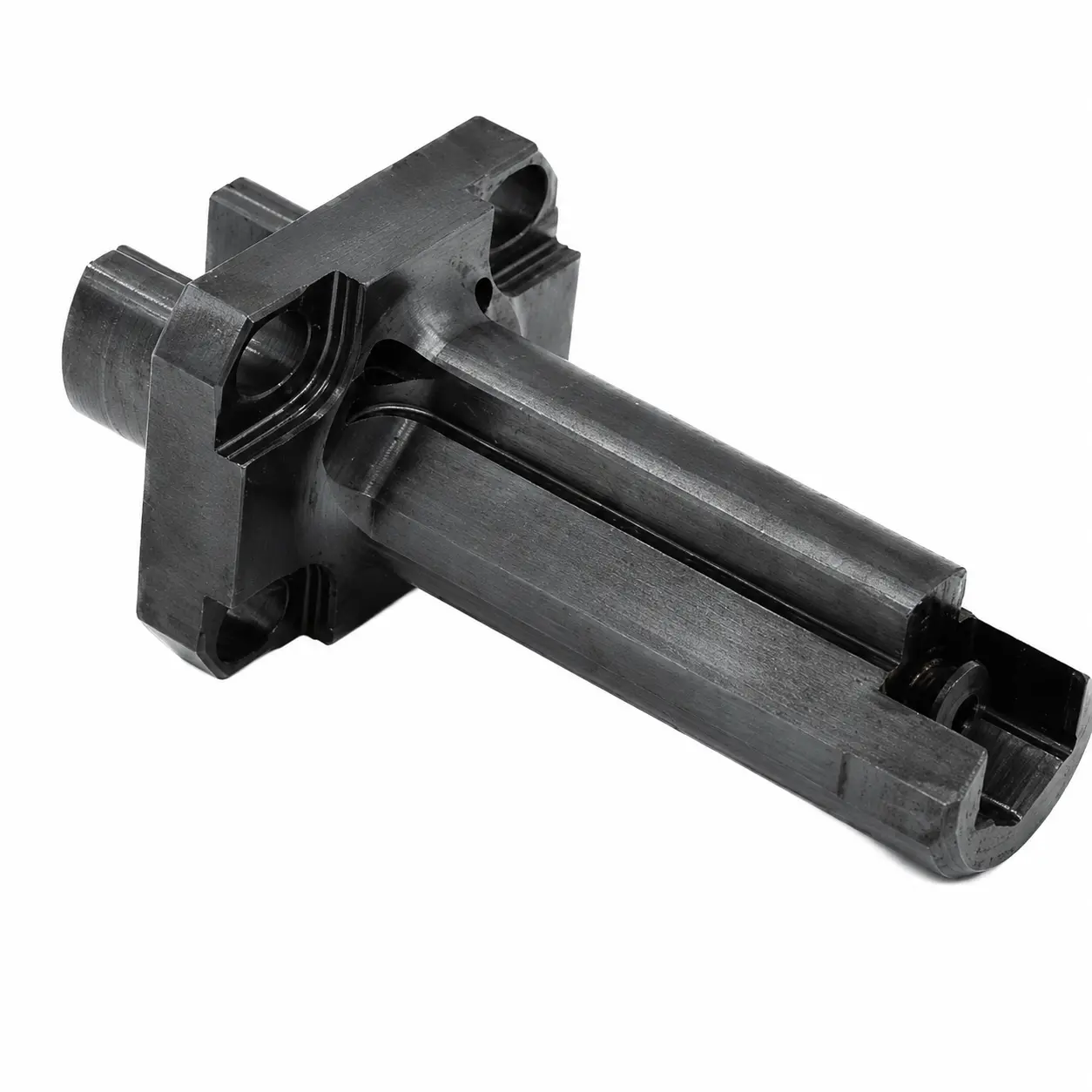

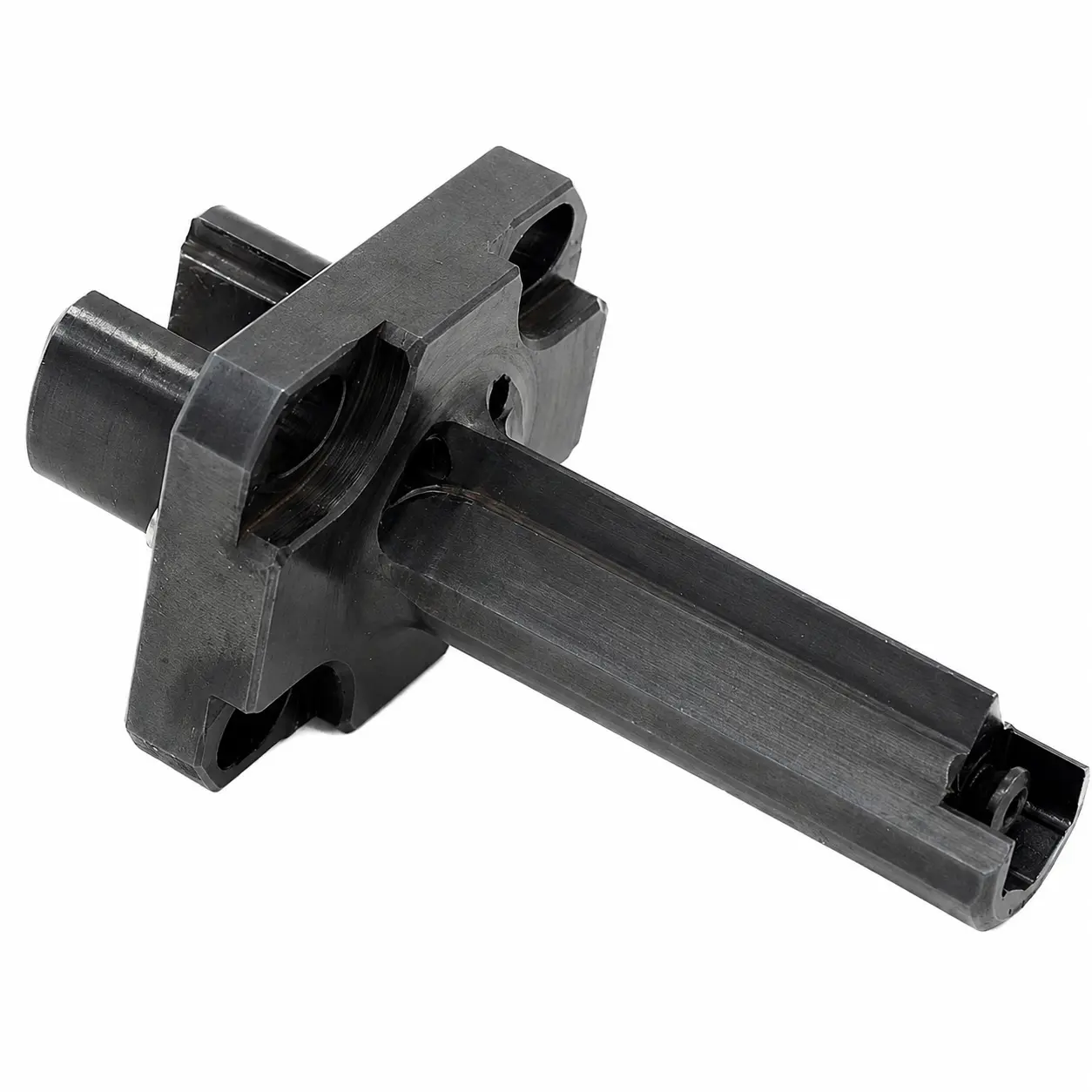

Uchwyty do oprawek napędzanych do dłutowania rowków wpustowych - seria NG

Oferujemy uchwyty do oprawek napędzanych do dłutowania rowków wpustowych serii NG, przeznaczone do pracy z dłutownikami na tokarkach CNC. Uchwyty te dobiera się w zależności od wielkości oprawki napędzanej, wymaganej długości dłutowania oraz szerokości wykonywanego rowka wpustowego.

Uchwyty do dłutowania kanałków i rowków wpustowych, seria NG-17, NG-27, NG-35, NG-50, NG-65

• Uchwyt UTM-02-35
  • Długość całkowita: L2=58mm
  • Długość dłutowania: L1=20mm.
• Uchwyt UTM-03-35
  • Długość całkowita: L2=63mm
  • Długość dłutowania: L1=30mm.
• Uchwyt UTM-04-35
  • Długość całkowita: L2=73mm
  • Długość dłutowania: L1=40mm.
• Uchwyt UTM-05-35
  • Długość całkowita: L2=79mm
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-06-35
  • Długość całkowita: L2=79mm
  • Długość dłutowania: L1=46mm.

• Uchwyt UTM-08-35
  • Długość całkowita: L2=79mm
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-10/12-35
  • Długość całkowita: L2=79mm
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-14/16-35
  • Długość całkowita: L2=79mm
  • Długość dłutowania: L1=46mm.

Uchwyty do oprawek napędzanych do dłutowania rowków wpustowych serii NG dobiera się w zależności od wielkości dłutownika, szerokości rowka wpustowego oraz wymaganej długości dłutowania. Dzięki podziałowi na serie NG-35, NG-50 i NG-65 możliwe jest dopasowanie odpowiedniego uchwytu do konkretnej oprawki napędzanej i warunków pracy na tokarce CNC.

Uchwyty do oprawek napędzanych do dłutowania (dłutowników) kwadratów serii NG

Oferujemy uchwyty do oprawek napędzanych do dłutowania kwadratów serii NG, przeznaczone do pracy z dłutownikami na tokarkach CNC. Uchwyty te dobiera się w zależności od zakresu wymiarowego wykonywanego kwadratu, wielkości oprawki napędzanej oraz wymaganej długości dłutowania.

Uchwyty do oprawek napędzanych do dłutowania (dłutowników) do kwadratów:

Uchwyty do dłutowania kwadratów, seria NG-17, NG-27, NG-35, NG-50, NG-65

• Uchwyt UTM-SQ-8/10-35
  • Długość całkowita: L2=58mm
  • Długość dłutowania: L1=30mm.
• Uchwyt UTM-SQ-10/13-35
  • Długość całkowita: L2=63mm
  • Długość dłutowania: L1=40mm.
• Uchwyt UTM-SQ-13/16-35
  • Długość całkowita: L2=73mm
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-SQ-16/19-35
  • Długość całkowita: L2=79mm
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-SQ-19/27-35:
  • Długość całkowita: L2=79mm
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-SQ-27/37-35
  • Długość całkowita: L2=79mm
  • Długość dłutowania: L1=46mm.

Uchwyty do oprawek napędzanych do dłutowania kwadratów serii NG dobiera się w zależności od zakresu wymiarowego wykonywanego kwadratu, wielkości dłutownika oraz wymaganej długości dłutowania. Dzięki podziałowi na serie NG-35, NG-50 i NG-65 możliwe jest dopasowanie odpowiedniego uchwytu do konkretnej oprawki napędzanej i warunków pracy na tokarce CNC.

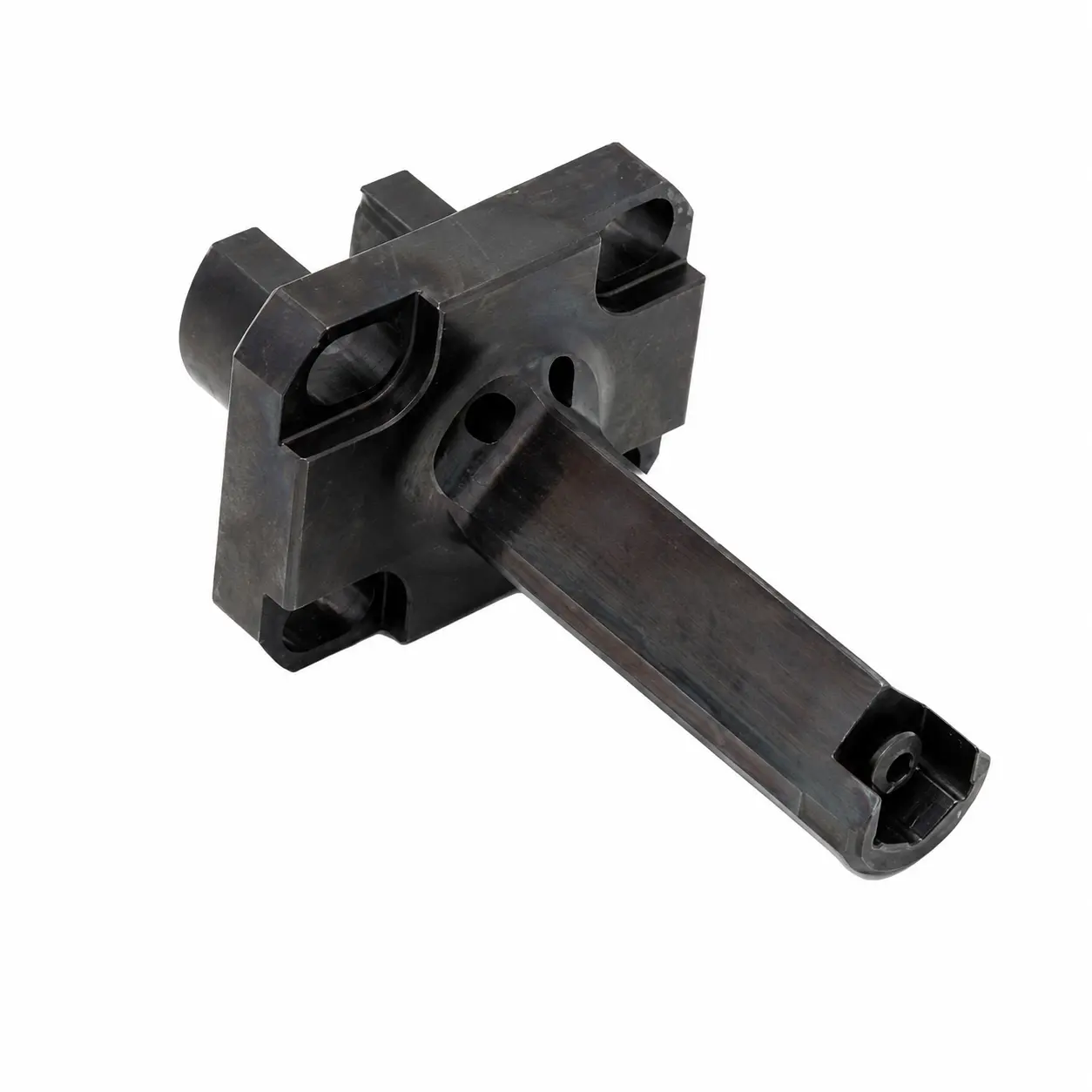

Uchwyty do oprawek napędzanych do dłutowania kwadratów - seria NG

Oferujemy uchwyty do oprawek napędzanych do dłutowania kwadratów serii NG, przeznaczone do pracy z dłutownikami na tokarkach CNC. Uchwyty te dobiera się w zależności od zakresu wymiarowego wykonywanego kwadratu, wielkości oprawki napędzanej oraz wymaganej długości dłutowania.

Uchwyty do dłutowania sześciokątów, seria NG-17, NG-27, NG-35, NG-50, NG-65

• Uchwyt UTM-HEX-9/11
  • Długość całkowita: L2=58mm
  • Długość dłutowania: L1=30mm.
• Uchwyt UTM-HEX-11/17
  • Długość całkowita: L2=63mm
  • Długość dłutowania: L1=40mm.
• Uchwyt UTM-HEX-17/28-35
  • Długość całkowita: L2=77mm
  • Długość dłutowania: L1=46mm
• Uchwyt UTM-HEX-28/37-35
  • Długość całkowita: L2=79mm
  • Długość dłutowania: L1=46mm
• Uchwyt UTM-HEX-37/45-35
  • Długość całkowita: L2=79mm
  • Długość dłutowania: L1=46mm

Uchwyty do oprawek napędzanych do dłutowania kwadratów serii NG dobiera się w zależności od zakresu wymiarowego wykonywanego kwadratu, wielkości dłutownika oraz wymaganej długości dłutowania. Dzięki podziałowi na serie NG-17, NG-27, NG-35, NG-50 i NG-65 możliwe jest dopasowanie odpowiedniego uchwytu do konkretnej oprawki napędzanej i warunków pracy na tokarce CNC.

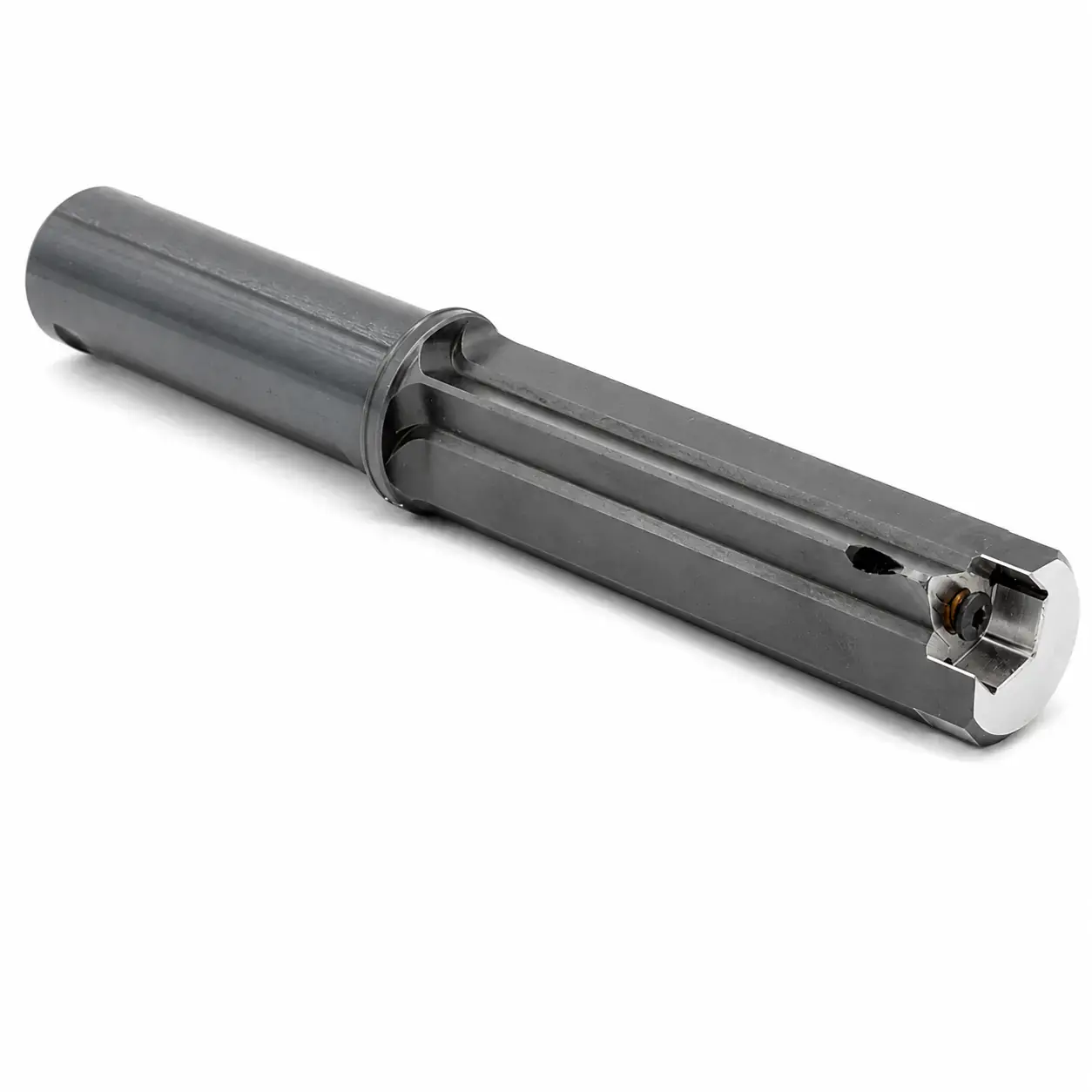

Uchwyty do oprawek napędzanych do dłutowania wielowypustów i uzębień ewolwentowych - seria NG

Oferujemy uchwyty do oprawek napędzanych do dłutowania wielowypustów i uzębień ewolwentowych serii NG, przeznaczone do pracy z dłutownikami na tokarkach CNC. Uchwyty te dobiera się w zależności od wielkości oprawki napędzanej, wymaganej długości dłutowania oraz geometrii wykonywanego profilu.

Uchwyty do dłutowania wielowypustów i uzębień ewolwentowych, seria NG-35

• Uchwyt UTM-S-02-35
  • Długość całkowita: L2=58mm.
  • Długość dłutowania: L1=25mm.
• Uchwyt UTM-S-03-35
  • Długość całkowita: L2=63mm.
  • Długość dłutowania: L1=30mm.
• Uchwyt UTM-S-04-35
  • Długość całkowita: L2=73mm.
  • Długość dłutowania: L1=40mm.
• Uchwyt UTM-S-05-35
  • Długość całkowita: L2=79mm.
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-S-06-35
  • Długość całkowita: L2=79mm.
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-S-08-35
  • Długość całkowita: L2=79mm.
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-S-10-35 Długość całkowita: L2=79mm.
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-S-12-35
  • Długość całkowita: L2=79mm.
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-S-14/16-35
  • Długość całkowita: L2=79mm.
  • Długość dłutowania: L1=46mm.

Uchwyty do dłutowania wielowypustów i uzębień ewolwentowych, seria NG-50

• Uchwyt UTM-S-02-35
  • Długość całkowita: L2=58mm.
  • Długość dłutowania: L1=25mm.
• Uchwyt UTM-S-03-35
  • Długość całkowita: L2=63mm.
  • Długość dłutowania: L1=30mm.
• Uchwyt UTM-S-04-35
  • Długość całkowita: L2=73mm.
  • Długość dłutowania: L1=40mm.
• Uchwyt UTM-S-05-35
  • Długość całkowita: L2=79mm.
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-S-06-35
  • Długość całkowita: L2=89mm.
  • Długość dłutowania: L1=56mm.
• Uchwyt UTM-S-08-35
  • Długość całkowita: L2=93mm.
  • Długość dłutowania: L1=60mm.
• Uchwyt UTM-S-10-35
  • Długość całkowita: L2=93mm.
  • Długość dłutowania: L1=60mm.
• Uchwyt UTM-S-12-35
  • Długość całkowita: L2=93mm.
  • Długość dłutowania: L1=60mm.
• Uchwyt UTM-S-14/16-35
  • Długość całkowita: L2=93mm.
  • Długość dłutowania: L1=60mm.

Uchwyty do dłutowania wielowypustów i uzębień ewolwentowych, seria NG-65

• Uchwyt UTM-S-02-35
  • Długość całkowita: L2=58mm.
  • Długość dłutowania: L1=25mm.
• Uchwyt UTM-S-03-35
  • Długość całkowita: L2=63mm.
  • Długość dłutowania: L1=30mm.
• Uchwyt UTM-S-04-35
  • Długość całkowita: L2=73mm.
  • Długość dłutowania: L1=40mm.
• Uchwyt UTM-S-05-35
  • Długość całkowita: L2=79mm.
  • Długość dłutowania: L1=46mm.
• Uchwyt UTM-S-06-35
  • Długość całkowita: L2=79mm.
  • Długość dłutowania: L1=60mm.
• Uchwyt UTM-S-08-35
  • Długość całkowita: L2=100mm.
  • Długość dłutowania: L1=70mm.
• Uchwyt UTM-S-10-35
  • Długość całkowita: L2=108mm.
  • Długość dłutowania: L1=75mm.
• Uchwyt UTM-S-12-35
  • Długość całkowita: L2=108mm.
  • Długość dłutowania: L1=75mm.
• Uchwyt UTM-S-14/16-35
  • Długość całkowita: L2=108mm.
  • Długość dłutowania: L1=75mm.

Uchwyty do oprawek napędzanych do dłutowania wielowypustów i uzębień ewolwentowych serii NG dobiera się w zależności od wielkości dłutownika, rodzaju wykonywanego profilu oraz wymaganej długości dłutowania. Dzięki podziałowi na serie NG-17, NG-27, NG-35, NG-50 i NG-65 możliwe jest dopasowanie odpowiedniego uchwytu do konkretnej oprawki napędzanej i warunków pracy na tokarce CNC.

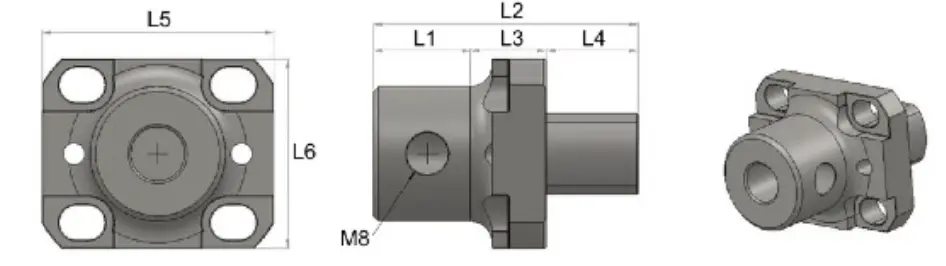

Mini uchwyt do oprawek napędzanych do dłutowania wielowypustów i uzębień ewolwentowych

Oferujemy mini uchwyt do oprawek napędzanych do dłutowania wielowypustów i uzębień ewolwentowych, przeznaczony do pracy przy małych profilach oraz w aplikacjach wymagających kompaktowego rozwiązania narzędziowego. Mini uchwyt może być stosowany w procesach dłutowania wielowypustów oraz uzębień ewolwentowych przy użyciu oprawek napędzanych na tokarkach CNC.

W oznaczeniach:

• L1 — długość dłutowania,
• L2 — długość całkowita uchwytu.

Mini uchwyt UTM-M do dłutowania wielowypustów i uzębień ewolwentowych

• długość całkowita: L2 = 50 mm
• długość dłutowania: L1 = 20 mm

Mini uchwyt do oprawek napędzanych do dłutowania wielowypustów i uzębień ewolwentowych dobiera się w zależności od geometrii wykonywanego profilu, wymaganej długości dłutowania oraz warunków pracy na maszynie. Dzięki kompaktowej budowie rozwiązanie to dobrze sprawdza się przy małych profilach i ograniczonej przestrzeni roboczej.

Zalecane parametry skrawania do dłutowania na oprawce napędzanej

UWAGA: wymagana moc obrabiarki dla oprawek napędzanych (dłutowników) to min. 3 kW dla serii NG-35 (35mm skok), 4kW dla serii NG-50 (50mm skok) oraz 6kW dla serii NG-65 (65mm skok).

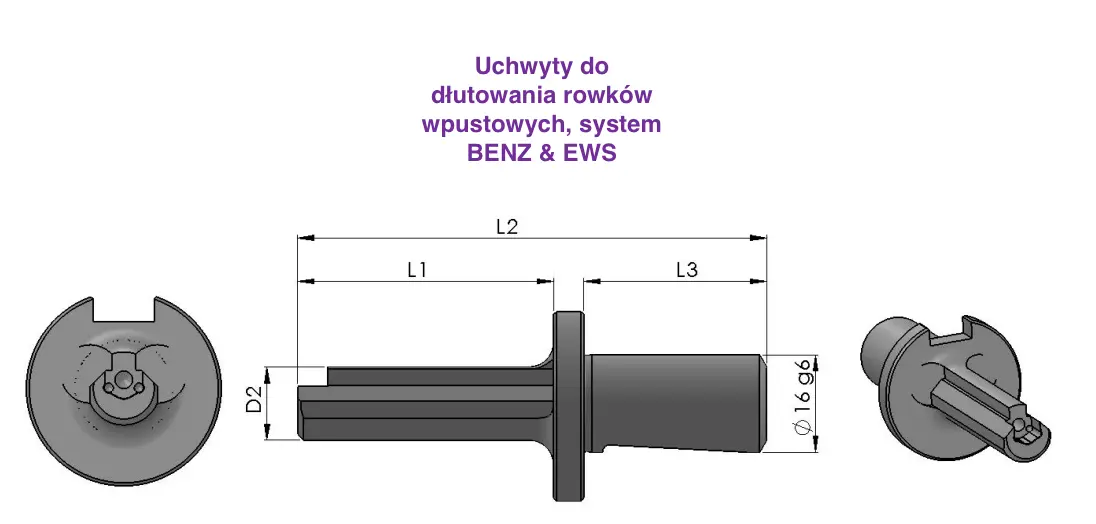

Uchwyty do dłutowania rowków wpustowych do systemów Benz & EWS

Oferujemy uchwyty do dłutowania rowków wpustowych przeznaczone do systemów Benz i EWS. Uchwyty te są przygotowane do wykonywania rowków wpustowych o różnych szerokościach i tolerancjach, a ich dobór zależy od szerokości rowka, minimalnej średnicy otworu, długości roboczej oraz wymaganego uchwytu do ostrzenia.

Uchwyt UTM-02-BENZ:

• Rowek wpustowy o szerokości 2mm, wszystkie tolerancje
• Długość całkowita L2=60mm
• Długość robocza L1=25mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=7mm
• Ostrzenie: uchwyt RF-0

Uchwyt UTM-03-BENZ:

• Rowek wpustowy o szerokości 3mm, wszystkie tolerancje
• Długość całkowita L2=65mm
• Długość robocza L1=30mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=8,5mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-04-BENZ:

• Rowek wpustowy o szerokości 4mm, wszystkie tolerancje
• Długość całkowita L2=75mm
• Długość robocza L1=40mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=10mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-05-BENZ:

• Rowek wpustowy o szerokości 5mm, wszystkie tolerancje
• Długość całkowita L2=81mm
• Długość robocza L1=46mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=13mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-06-BENZ:

• Rowek wpustowy o szerokości 6mm, wszystkie tolerancje
• Długość całkowita L2=91mm
• Długość robocza L1=56mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=17mm
• Ostrzenie: uchwyt RF-2

Uchwyt UTM-08-BENZ:

• Rowek wpustowy o szerokości 8mm, wszystkie tolerancje
• Długość całkowita L2=95mm
• Długość robocza L1=60mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=21mm
• Ostrzenie: uchwyt RF-2

Uchwyt UTM-10-BENZ:

• Rowek wpustowy o szerokości 10mm, wszystkie tolerancje
• Długość całkowita L2=95mm
• Długość robocza L1=60mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=24mm
• Ostrzenie: uchwyt RF-3

Uchwyty do dłutowania rowków wpustowych do systemów Benz i EWS dobiera się w zależności od szerokości wykonywanego rowka wpustowego, wymaganej długości roboczej, minimalnej średnicy otworu oraz kompatybilności z systemem mocowania na maszynie. Dzięki temu możliwe jest precyzyjne dopasowanie narzędzia do konkretnej operacji dłutowania na tokarce CNC.

Uchwyty do dłutowania rowków wpustowych do systemów MT Marchetti

Oferujemy uchwyty do dłutowania rowków wpustowych przeznaczone do systemów MT Marchetti. Uchwyty te są przygotowane do wykonywania rowków wpustowych o różnych szerokościach i tolerancjach, a ich dobór zależy od szerokości rowka, minimalnej średnicy otworu, długości roboczej oraz odpowiedniego uchwytu do ostrzenia.

Uchwyt UTM-02-MARC:

• Rowek wpustowy o szerokości 2mm, wszystkie tolerancje
• Długość całkowita L2=64mm
• Długość robocza L1=25mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=7mm
• Ostrzenie: uchwyt RF-0

Uchwyt UTM-03- MARC:

• Rowek wpustowy o szerokości 3mm, wszystkie tolerancje
• Długość całkowita L2=69mm
• Długość robocza L1=30mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=8,5mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-04-MARC:

• Rowek wpustowy o szerokości 4mm, wszystkie tolerancje
• Długość całkowita L2=79mm
• Długość robocza L1=40mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=10mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-05-MARC:

• Rowek wpustowy o szerokości 5mm, wszystkie tolerancje
• Długość całkowita L2=85mm
• Długość robocza L1=46mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=10mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-06-MARC:

• Rowek wpustowy o szerokości 6mm, wszystkie tolerancje
• Długość całkowita L2=95mm
• Długość robocza L1=56mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=17mm
• Ostrzenie: uchwyt RF-2

Uchwyt UTM-08-MARC:

• Rowek wpustowy o szerokości 8mm, wszystkie tolerancje
• Długość całkowita L2=99mm
• Długość robocza L1=60mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=21mm
• Ostrzenie: uchwyt RF-2

Uchwyt UTM-10-MARC:

• Rowek wpustowy o szerokości 10mm, wszystkie tolerancje
• Długość całkowita L2=99mm
• Długość robocza L1=60mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=24mm
• Ostrzenie: uchwyt RF-3

Uchwyty do dłutowania rowków wpustowych do systemów MT Marchetti dobiera się w zależności od szerokości wykonywanego rowka wpustowego, wymaganej długości roboczej, minimalnej średnicy otworu oraz kompatybilności z systemem mocowania na maszynie. Dzięki temu możliwe jest precyzyjne dopasowanie narzędzia do konkretnej operacji dłutowania na tokarce CNC.

Uchwyty do dłutowania rowków wpustowych do systemów Pinto

Oferujemy uchwyty do dłutowania rowków wpustowych przeznaczone do systemów Pinto. Uchwyty te są przygotowane do wykonywania rowków wpustowych o różnych szerokościach i tolerancjach, a ich dobór zależy od szerokości rowka, minimalnej średnicy otworu, długości roboczej oraz odpowiedniego uchwytu do ostrzenia.

Uchwyt UTM-02-PINTO:

• Rowek wpustowy o szerokości 2mm, wszystkie tolerancje
• Długość całkowita L2=55mm
• Długość robocza L1=25mm
• Mocowanie D1=12g6
• Minimalny otwór w dłutowanych otworach fi=7mm
• Ostrzenie: uchwyt RF-0

Uchwyt UTM-03-PINTO:

• Rowek wpustowy o szerokości 3mm, wszystkie tolerancje
• Długość całkowita L2=60mm
• Długość robocza L1=30mm
• Mocowanie D1=12g6
• Minimalny otwór w dłutowanych otworach fi=8,5mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-04-PINTO:

• Rowek wpustowy o szerokości 4mm, wszystkie tolerancje
• Długość całkowita L2=70mm
• Długość robocza L1=40mm
• Mocowanie D1=12g6
• Minimalny otwór w dłutowanych otworach fi=10mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-05-PINTO:

• Rowek wpustowy o szerokości 5mm, wszystkie tolerancje
• Długość całkowita L2=76mm
• Długość robocza L1=46mm
• Mocowanie D1=12g6
• Minimalny otwór w dłutowanych otworach fi=13mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-06-PINTO:

• Rowek wpustowy o szerokości 6mm, wszystkie tolerancje
• Długość całkowita L2=86mm
• Długość robocza L1=56mm
• Mocowanie D1=12g6
• Minimalny otwór w dłutowanych otworach fi=17mm
• Ostrzenie: uchwyt RF-2

Uchwyt UTM-08-PINTO:

• Rowek wpustowy o szerokości 8mm, wszystkie tolerancje
• Długość całkowita L2=90mm
• Długość robocza L1=60mm
• Mocowanie D1=12g6
• Minimalny otwór w dłutowanych otworach fi=21mm
• Ostrzenie: uchwyt RF-2

Uchwyt UTM-10-PINTO:

• Rowek wpustowy o szerokości 10mm, wszystkie tolerancje
• Długość całkowita L2=99mm
• Długość robocza L1=60mm
• Mocowanie D1=12g6
• Minimalny otwór w dłutowanych otworach fi=24mm
• Ostrzenie: uchwyt RF-3

Uchwyty do dłutowania rowków wpustowych do systemów Pinto dobiera się w zależności od szerokości wykonywanego rowka wpustowego, wymaganej długości roboczej, minimalnej średnicy otworu oraz kompatybilności z systemem mocowania na maszynie. Dzięki temu możliwe jest precyzyjne dopasowanie narzędzia do konkretnej operacji dłutowania na tokarce CNC.

Uchwyty do dłutowania rowków wpustowych do systemów WTO

Oferujemy uchwyty do dłutowania rowków wpustowych przeznaczone do systemów WTO. Uchwyty te są przygotowane do wykonywania rowków wpustowych o różnych szerokościach i tolerancjach, a ich dobór zależy od szerokości rowka, minimalnej średnicy otworu, długości roboczej oraz odpowiedniego uchwytu do ostrzenia.

Uchwyt UTM-02-WTO:

• Rowek wpustowy o szerokości 2mm, wszystkie tolerancje
• Długość całkowita L2=43mm
• Długość robocza L1=25mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=7mm
• Ostrzenie: uchwyt RF-0

Uchwyt UTM-03-WTO:

• Rowek wpustowy o szerokości 3mm, wszystkie tolerancje
• Długość całkowita L2=48mm
• Długość robocza L1=30mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=8,5mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-04-WTO:

• Rowek wpustowy o szerokości 4mm, wszystkie tolerancje
• Długość całkowita L2=58mm
• Długość robocza L1=40mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=11mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-05-WTO:

• Rowek wpustowy o szerokości 5mm, wszystkie tolerancje
• Długość całkowita L2=64mm
• Długość robocza L1=46mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=13mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-06-WTO:

• Rowek wpustowy o szerokości 6mm, wszystkie tolerancje
• Długość całkowita L2=74mm
• Długość robocza L1=56mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=17mm
• Ostrzenie: uchwyt RF-2

Uchwyt UTM-08-WTO:

• Rowek wpustowy o szerokości 8mm, wszystkie tolerancje
• Długość całkowita L2=78mm
• Długość robocza L1=60mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=21mm
• Ostrzenie: uchwyt RF-2

Uchwyt UTM-10-WTO:

• Rowek wpustowy o szerokości 10mm, wszystkie tolerancje
• Długość całkowita L2=78mm
• Długość robocza L1=60mm
• Mocowanie D1=16g6
• Minimalny otwór w dłutowanych otworach fi=24mm
• Ostrzenie: uchwyt RF-3

Uchwyty do dłutowania rowków wpustowych do systemów WTO dobiera się w zależności od szerokości wykonywanego rowka wpustowego, wymaganej długości roboczej, minimalnej średnicy otworu oraz kompatybilności z systemem mocowania na maszynie. Dzięki temu możliwe jest precyzyjne dopasowanie narzędzia do konkretnej operacji dłutowania na tokarce CNC.

Uchwyty do dłutowania rowków wpustowych do systemów SCHWARZER i SCHWARZER 2 w 1

Oferujemy uchwyty do dłutowania rowków wpustowych przeznaczone do systemów SCHWARZER oraz SCHWARZER 2 w 1. Uchwyty te są przygotowane do wykonywania rowków wpustowych o różnych szerokościach i tolerancjach, a ich dobór zależy od szerokości rowka, minimalnej średnicy otworu, długości roboczej oraz odpowiedniego uchwytu do ostrzenia.

Uchwyt do dłutowania rowków wpustowych Schwarzer

Uchwyt do dłutowania rowków wpustowych Schwarzer 2 w 1

Uchwyt UTM-02-SCHW i UTM-SCHW2w1:

• Rowek wpustowy o szerokości 2mm, wszystkie tolerancje
• Długość całkowita L2=68mm
• Długość robocza L1=25mm
• Mocowanie D1=15g6
• Minimalny otwór w dłutowanych otworach fi=7mm
• Ostrzenie: uchwyt RF-0

Uchwyt UTM-03-SCHW i UTM-SCHW2w1:

• Rowek wpustowy o szerokości 3mm, wszystkie tolerancje
• Długość całkowita L2=73mm
• Długość robocza L1=30mm
• Mocowanie D1=15g6
• Minimalny otwór w dłutowanych otworach fi=8,5mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-04-SCHW i UTM-SCHW2w1:

• Rowek wpustowy o szerokości 4mm, wszystkie tolerancje
• Długość całkowita L2=83mm
• Długość robocza L1=40mm
• Mocowanie D1=15g6
• Minimalny otwór w dłutowanych otworach fi=11mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-05-SCHW i UTM-SCHW2w1:

• Rowek wpustowy o szerokości 5mm, wszystkie tolerancje
• Długość całkowita L2=89mm
• Długość robocza L1=46mm
• Mocowanie D1=15g6
• Minimalny otwór w dłutowanych otworach fi=13mm
• Ostrzenie: uchwyt RF-1

Uchwyt UTM-06-SCHW i UTM-SCHW2w1:

• Rowek wpustowy o szerokości 6mm, wszystkie tolerancje
• Długość całkowita L2=99mm
• Długość robocza L1=56mm
• Mocowanie D1=15g6
• Minimalny otwór w dłutowanych otworach fi=17mm
• Ostrzenie: uchwyt RF-2

Uchwyt UTM-08-SCHW i UTM-SCHW2w1:

• Rowek wpustowy o szerokości 8mm, wszystkie tolerancje
• Długość całkowita L2=103mm
• Długość robocza L1=60mm
• Mocowanie D1=15g6
• Minimalny otwór w dłutowanych otworach fi=21mm
• Ostrzenie: uchwyt RF-2

Uchwyt UTM-10-SCHW i UTM-SCHW2w1:

• Rowek wpustowy o szerokości 10mm, wszystkie tolerancje
• Długość całkowita L2=103mm
• Długość robocza L1=60mm
• Mocowanie D1=15g6
• Minimalny otwór w dłutowanych otworach fi=24mm
• Ostrzenie: uchwyt RF-3

Uchwyty do dłutowania rowków wpustowych do systemów SCHWARZER i SCHWARZER 2 w 1 dobiera się w zależności od szerokości wykonywanego rowka wpustowego, wymaganej długości roboczej, minimalnej średnicy otworu oraz kompatybilności z systemem mocowania na maszynie. Dzięki temu możliwe jest precyzyjne dopasowanie narzędzia do konkretnej operacji dłutowania na tokarce CNC.
