Najkrócej: kiedy stosować oprawkę napędzaną do dłutowania?
Oprawka napędzana do dłutowania jest stosowana wtedy, gdy rowek, profil wewnętrzny, wielowypust, kwadrat, sześciokąt albo profil specjalny ma być wykonany bezpośrednio na tokarce CNC lub centrum obróbczym. W praktyce jest to rozwiązanie typu live broaching, czyli dłutowanie dynamiczne wykonywane za pomocą oprawki, która realizuje ruch roboczy narzędzia.
Takie rozwiązanie ma sens szczególnie wtedy, gdy detal ma być obrabiany w jednym zamocowaniu, bez przenoszenia go na osobną dłutownicę, prasę albo stanowisko do przeciągania. Oprawka napędzana Gisstec NG może być analizowana przy produkcji jednostkowej, małoseryjnej i powtarzalnej, zwłaszcza gdy ważne są elastyczność, szybkie przezbrojenie i możliwość wykonania różnych profili na jednej maszynie.
| Sytuacja | Kiedy oprawka napędzana ma sens |
| Detal jest obrabiany na tokarce CNC | Profil można wykonać w jednym zamocowaniu |
| Detal wymaga kilku operacji | Dłutowanie można połączyć z toczeniem, wierceniem albo frezowaniem |
| Potrzebny jest rowek wpustowy | Można dobrać płytkę IN i uchwyt UTM |
| Potrzebny jest kwadrat lub sześciokąt | Można analizować płytki SQ albo HEX |
| Występuje wielowypust lub profil specjalny | Można dobrać płytkę specjalną według rysunku |
| Maszyna nie ma osi Y | Trzeba sprawdzić korekcję położenia w oprawce i mocowaniu |
| Seria jest zmienna | Oprawka daje większą elastyczność niż dedykowany przeciągacz |
Zobacz noże, płytki i oprawki napędzane Gisstec

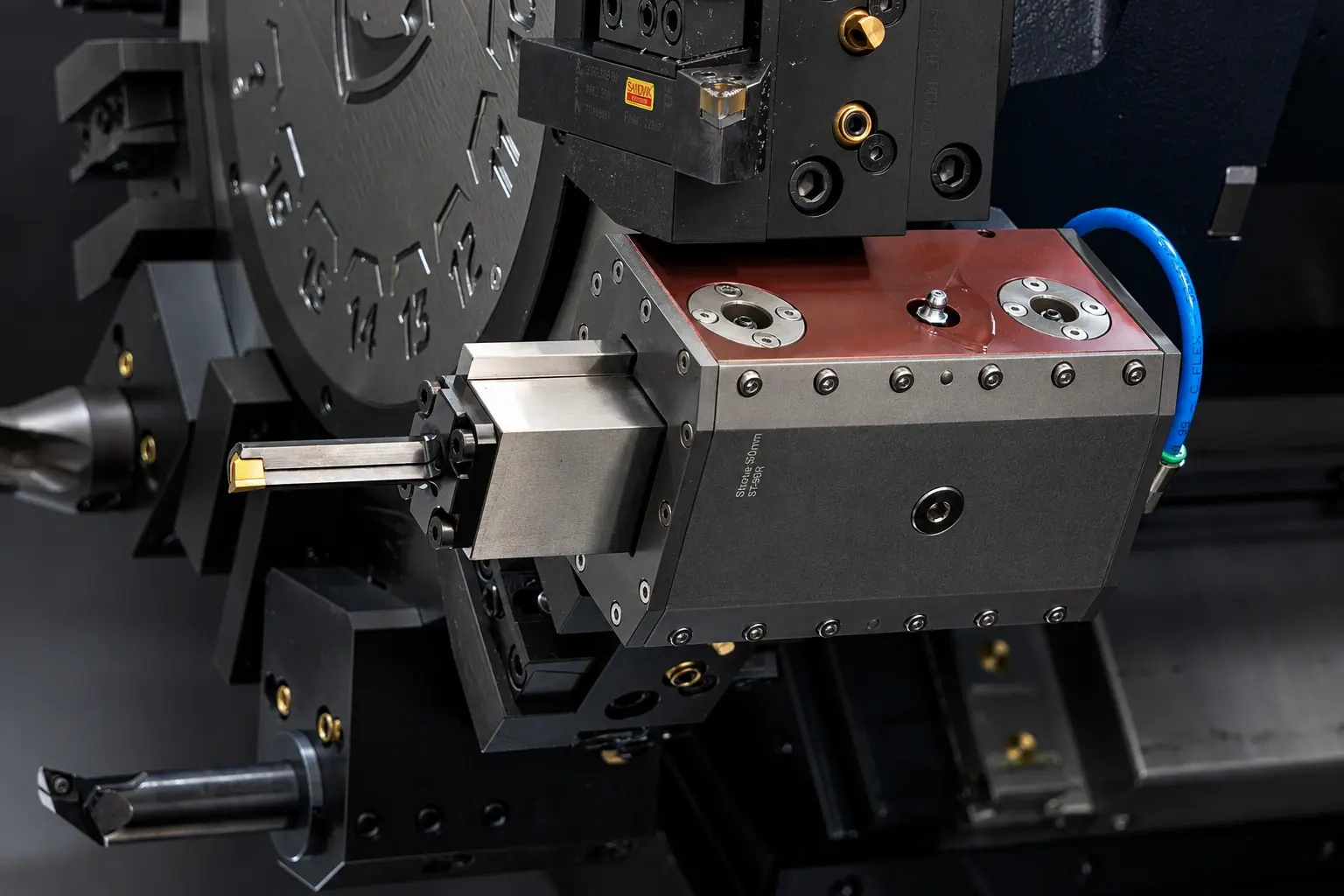

Czym jest live broaching?
Live broaching to dłutowanie dynamiczne wykonywane za pomocą oprawki napędzanej. W odróżnieniu od dłutowania statycznego, gdzie płytka jest zamocowana w uchwycie i pracuje dzięki ruchowi maszyny, w live broachingu ruch roboczy jest realizowany przez oprawkę.
W praktyce oprawka napędzana pozwala wykonywać określone profile bezpośrednio na obrabiarce CNC. Może to być tokarka CNC, centrum tokarskie, centrum obróbcze albo inna maszyna, która umożliwia odpowiednie mocowanie oprawki, pozycjonowanie detalu i pracę narzędzia.
Live broaching można rozważać przy:
- rowkach wpustowych,
- kanałkach,
- kwadratach wewnętrznych,
- sześciokątach wewnętrznych,
- wielowypustach,
- profilach ewolwentowych,
- profilach równoległych,
- kołach zębatych,
- profilach specjalnych według rysunku,
- profilach odtwarzanych z istniejącego detalu.
Nie każda aplikacja będzie jednak automatycznie dobra dla oprawki napędzanej. Trzeba sprawdzić geometrię profilu, długość dłutowania, minimalną średnicę otworu, materiał, tolerancję, maszynę, mocowanie i wielkość serii.

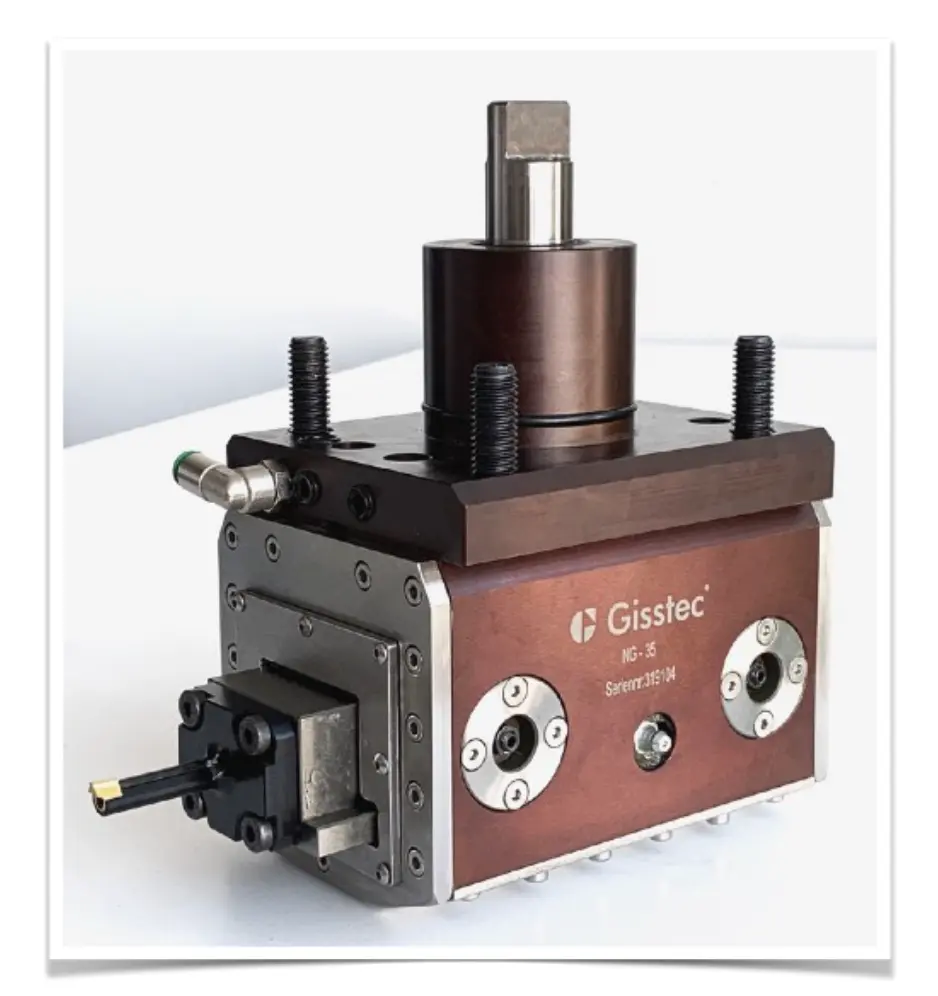

Oprawka napędzana Gisstec NG – do czego służy?
Oprawka napędzana Gisstec NG służy do wykonywania operacji dłutowania dynamicznego na obrabiarkach CNC. Jest elementem systemu, w którym pracuje uchwyt UTM oraz odpowiednia płytka skrawająca do dłutowania.
W zależności od profilu można dobrać płytkę do rowka wpustowego, kwadratu, sześciokąta, wielowypustu albo profilu specjalnego. Przy bardziej złożonych detalach płytka może być wykonana według rysunku, normy albo pomiarów istniejącego elementu.
| Element systemu | Rola |
| Oprawka napędzana NG | Realizuje ruch roboczy przy dłutowaniu dynamicznym |
| Uchwyt UTM | Mocuje narzędzie lub płytkę w oprawce napędzanej |
| Płytka IN | Rowki wpustowe i kanałki |
| Płytka SQ | Kwadraty wewnętrzne |
| Płytka HEX | Sześciokąty wewnętrzne |
| Płytka specjalna | Wielowypusty, profile ewolwentowe, koła zębate i profile według rysunku |
| Korekcja osi Y | Pomaga ustawić narzędzie względem osi detalu |
| Regulacja osi Z | Pomaga skorygować położenie i równoległość pracy narzędzia |
Oprawka napędzana a dłutowanie statyczne
Oprawka napędzana jest stosowana przy dłutowaniu dynamicznym. Dłutowanie statyczne to inna metoda, w której płytka jest mocowana w uchwycie, a ruch roboczy wynika z pracy maszyny lub układu osi.
W systemie Gisstec dłutowanie statyczne najczęściej wiąże się z uchwytem UT, natomiast dłutowanie dynamiczne z oprawką napędzaną NG i uchwytem UTM.
| Cecha | Dłutowanie statyczne | Dłutowanie dynamiczne / live broaching |
| Główny element | Uchwyt UT i płytka IN | Oprawka napędzana NG, uchwyt UTM i płytka |
| Ruch roboczy | Realizowany przez maszynę lub układ osi | Realizowany przez oprawkę napędzaną |
| Typowe zastosowanie | Rowki, profile, krótsze serie, prace zmienne | Rowki, profile, praca w jednym zamocowaniu na CNC |
| Maszyna | Tokarka CNC, centrum obróbcze, dłutownica | Tokarka CNC albo centrum obróbcze |
| Korekcja położenia | Tuleja mimośrodowa, ustawienie uchwytu, oś Y maszyny | Korekcja w oprawce / ustawieniu systemu, zależnie od konfiguracji |
| Elastyczność | Wysoka przy zmiennych detalach | Wysoka przy pracy na CNC i jednym zamocowaniu |
Wybór między metodą statyczną a oprawką napędzaną zależy od detalu, maszyny, wymaganej powtarzalności, długości profilu, serii i ekonomii procesu.
Tokarka CNC, centrum obróbcze i maszyna bez osi Y
Oprawki napędzane do dłutowania najczęściej analizuje się przy tokarkach CNC, centrach tokarskich i centrach obróbczych. Największą zaletą jest możliwość wykonania profilu bez przenoszenia detalu na osobne stanowisko.
Przy tokarce CNC ważne są:
- typ mocowania oprawki,
- dostępna przestrzeń robocza,
- możliwość indeksowania wrzeciona,
- korekcja osi Y,
- długość dłutowania,
- minimalna średnica otworu,
- sztywność układu,
- materiał detalu,
- wymagany profil.
Brak osi Y w tokarce nie musi automatycznie wykluczać użycia oprawki napędzanej, jeżeli system narzędziowy ma własną korekcję położenia i pasuje do konkretnej konfiguracji. Trzeba jednak sprawdzić zakres regulacji, mocowanie, profil, uchwyt UTM, minimalną średnicę otworu i długość dłutowania.
| Maszyna | Co sprawdzić |
| Tokarka CNC z osią Y | Możliwość korekcji programowej i ustawienia oprawki |
| Tokarka CNC bez osi Y | Korekcję położenia w systemie narzędziowym i zakresie mocowania |
| Centrum tokarskie | Dostęp narzędzia, podział kątowy i kompatybilność oprawki |
| Centrum obróbcze | Mocowanie oprawki, orientację narzędzia i stabilność procesu |
| Maszyna z ograniczoną przestrzenią | Min Ø, kolizje, wysięg i długość profilu |
Korekcja osi Y i regulacja położenia narzędzia
Przy dłutowaniu rowków, wielowypustów i profili wewnętrznych położenie narzędzia względem osi detalu jest krytyczne. Jeżeli narzędzie nie pracuje centralnie, rowek może być przesunięty, profil niesymetryczny, a płytka może zużywać się nierównomiernie.
Dlatego przy oprawkach napędzanych ważna jest możliwość korekcji położenia narzędzia. W zależności od konkretnej konfiguracji może to obejmować korekcję osi Y, regulację w osi Z, ustawienie równoległości pracy oraz dopasowanie uchwytu UTM.
| Korekcja / regulacja | Znaczenie |
| Korekcja osi Y | Ustawienie narzędzia względem osi detalu |
| Regulacja osi Z | Korekta położenia i równoległości pracy |
| Ustawienie uchwytu UTM | Stabilne mocowanie płytki lub narzędzia |
| Kontrola bicia | Ograniczenie błędów profilu i nierównomiernego zużycia |
| Sprawdzenie podziału | Ważne przy wielowypustach, kołach zębatych i profilach wielorowkowych |
| Min Ø | Sprawdzenie dostępu narzędzia do otworu |
Przy maszynach bez osi Y temat korekcji jest szczególnie ważny. Nie wystarczy informacja, że oprawka jest napędzana. Trzeba sprawdzić, czy konkretny system ma zakres regulacji pozwalający ustawić narzędzie względem osi detalu.
Jakie profile można wykonywać oprawką napędzaną?
Oprawkę napędzaną do dłutowania można analizować przy wielu profilach wykonywanych na CNC. Najczęściej są to rowki, kanałki, profile wewnętrzne, wielowypusty i kształty specjalne.
| Profil | Co dobrać |
| Rowek wpustowy | Płytka IN, uchwyt UTM, oprawka NG |
| Rowek z fazką | Płytka SM albo płytka specjalna |
| Kwadrat wewnętrzny | Płytka SQ albo narzędzie specjalne |
| Sześciokąt wewnętrzny | Płytka HEX albo narzędzie specjalne |
| Wielowypust równoległy | Płytka specjalna, dane profilu, podział kątowy |
| Wielowypust ewolwentowy | Profil według normy, rysunku albo pomiarów |
| Koło zębate | Analiza profilu uzębionego i dostępu narzędzia |
| Profil specjalny | Płytka specjalna według rysunku, normy albo pomiarów detalu |
W przypadku profili specjalnych, wielowypustów i kół zębatych trzeba zawsze sprawdzić, czy oprawka, uchwyt i płytka mają dostęp do obrabianego miejsca oraz czy maszyna umożliwia wymagane pozycjonowanie.
Oprawka napędzana NG, uchwyt UTM i płytka skrawająca
Przy oprawce napędzanej nie dobiera się tylko jednej części. Cały układ musi być zgodny: oprawka NG, uchwyt UTM, płytka skrawająca i mocowanie w maszynie.
Uchwyt UTM odpowiada za mocowanie płytki lub narzędzia w oprawce napędzanej. Płytka odpowiada za geometrię profilu. Oprawka realizuje ruch roboczy. Maszyna zapewnia mocowanie detalu, podział kątowy i warunki pracy.
| Element | Co trzeba ustalić |
| Oprawka NG | Typ, mocowanie, zakres pracy, kompatybilność z maszyną |
| Uchwyt UTM | Zgodność z płytką i oprawką |
| Płytka skrawająca | Typ płytki: IN, SM, SQ, HEX albo płytka specjalna |
| Maszyna | Tokarka CNC, centrum obróbcze, oś Y, mocowanie |
| Detal | Otwór, długość profilu, materiał, tolerancja |
| Profil | Rowek, wielowypust, koło zębate, profil specjalny |
Zobacz płytki skrawające do dłutowania Gisstec
Kiedy oprawka napędzana ma przewagę nad klasycznym dłutowaniem?
Oprawka napędzana może mieć przewagę wtedy, gdy detal jest wykonywany na tokarce CNC albo centrum obróbczym i opłaca się wykonać profil bez zmiany maszyny. Największą korzyścią jest możliwość ograniczenia dodatkowych operacji, transportu między stanowiskami i ponownego bazowania detalu.
Oprawkę napędzaną warto rozważyć, gdy:
- detal jest już obrabiany na CNC,
- profil ma być wykonany w jednym zamocowaniu,
- ważna jest powtarzalność,
- potrzebny jest rowek, wielowypust lub profil specjalny,
- maszyna umożliwia odpowiednie pozycjonowanie,
- profil nie uzasadnia dedykowanego przeciągacza,
- seria jest zmienna albo średnia,
- czas przezbrojenia ma znaczenie.
| Warunek | Wniosek |
| Detal jest już na tokarce CNC | Oprawka może ograniczyć dodatkowe operacje |
| Profil jest zmienny | Oprawka i płytki mogą dać większą elastyczność |
| Produkcja jest powtarzalna | Warto policzyć czas cyklu i stabilność |
| Wymagana jest wysoka wydajność | Porównać z przeciąganiem, przepychaniem albo inną metodą |
| Profil jest specjalny | Sprawdzić płytkę specjalną i dostęp narzędzia |
| Brak osi Y | Sprawdzić korekcję położenia w systemie narzędziowym |
Kiedy lepsze będzie przeciąganie, przepychanie albo Fellows?
Oprawka napędzana nie jest najlepszym rozwiązaniem dla każdego detalu. Przy większych seriach, powtarzalnym profilu i stabilnej dokumentacji warto porównać ją z przeciąganiem, przepychaniem, Fellows albo Power Skiving.
| Metoda | Kiedy rozważyć |
| Oprawka napędzana | Profil na CNC, jedno zamocowanie, elastyczność, zmienne serie |
| Dłutowanie statyczne | Krótkie serie, proste rowki, uchwyt UT, korekcja mechaniczna |
| Przeciąganie | Produkcja powtarzalna i opłacalność dedykowanego narzędzia |
| Przepychanie | Rowki i profile w określonych seriach, prostsze stanowisko |
| Fellows | Klasyczne dłutowanie obwiedniowe uzębień |
| Power Skiving | Wydajne wykonywanie uzębień i wielowypustów na odpowiedniej maszynie |
Dobór metody powinien wynikać z geometrii profilu, wielkości serii, tolerancji, materiału, dostępnej maszyny i kosztu całego procesu.
Jakie dane wysłać do doboru oprawki napędzanej?
Do doboru oprawki napędzanej do dłutowania najlepiej przesłać rysunek detalu oraz informacje o maszynie. Sama informacja „potrzebuję oprawki do dłutowania” nie wystarczy, bo oprawka musi pasować do maszyny, mocowania, profilu, płytki i zakresu pracy.
Przy zapytaniu przygotuj:
- typ maszyny,
- model maszyny, jeżeli jest dostępny,
- typ mocowania oprawki,
- informację, czy maszyna ma oś Y,
- rysunek detalu,
- typ profilu,
- szerokość rowka albo dane profilu,
- minimalną średnicę otworu,
- długość dłutowania,
- materiał i twardość,
- tolerancję,
- wielkość serii,
- informację, czy profil ma być wykonywany w jednym zamocowaniu,
- dane normy albo pomiary detalu, jeżeli profil jest specjalny.
| Dane | Dlaczego są potrzebne |
| Typ maszyny | Decyduje o kompatybilności oprawki |
| Mocowanie | Określa sposób montażu oprawki |
| Oś Y | Wpływa na sposób korekcji położenia narzędzia |
| Rysunek detalu | Pokazuje geometrię i tolerancje |
| Typ profilu | Decyduje o płytce i uchwycie UTM |
| Min Ø | Sprawdza dostęp narzędzia do otworu |
| Długość dłutowania | Wpływa na wysięg i stabilność |
| Materiał | Wpływa na płytkę, powłokę i parametry pracy |
| Seria | Pomaga porównać oprawkę z innymi technologiami |
Najczęstsze błędy przy doborze oprawki napędzanej
Najczęstszy błąd polega na założeniu, że każda oprawka napędzana będzie pasować do każdej maszyny i każdego profilu. W praktyce trzeba sprawdzić kompletny układ: maszynę, mocowanie, oprawkę, uchwyt, płytkę, detal i warunki pracy.
Najczęstsze błędy to:
- brak informacji o modelu maszyny,
- brak danych mocowania,
- brak informacji o osi Y,
- brak rysunku detalu,
- brak minimalnej średnicy otworu,
- brak długości dłutowania,
- dobór oprawki bez sprawdzenia uchwytu UTM,
- dobór płytki bez sprawdzenia oprawki,
- nieuwzględnienie korekcji położenia narzędzia,
- pominięcie podziału kątowego przy wielowypustach,
- brak porównania z przeciąganiem przy większej serii.
Oprawka napędzana może znacząco uprościć proces, ale tylko wtedy, gdy jest dobrana do konkretnej maszyny i detalu.
Powiązana oferta Tradensa
W ofercie Tradensa dostępne są narzędzia Gisstec do dłutowania statycznego i dynamicznego: płytki skrawające, uchwyty UT, uchwyty UTM, tuleje mimośrodowe oraz oprawki napędzane NG.
Główna oferta powiązana z tym artykułem:
Powiązane rozwiązania:
- Płytki skrawające do dłutowania Gisstec
- Przeciągacze i przepychacze
- Maszyny do przeciągania
- Sprawdziany do kontroli uzębień, rowków i profili
Powiązane poradniki
- Dłutowanie na tokarce CNC – metoda statyczna i dynamiczna
- Tuleja mimośrodowa do dłutowania – jak skorygować oś Y na tokarce CNC?
- Dłutowanie kształtowe kół zębatych i wielowypustów – ząb po zębie na dłutownicy, tokarce CNC i centrum obróbczym
- Nóż do dłutowania rowków wpustowych – jak dobrać narzędzie, płytkę i uchwyt?
- Dłutowanie kwadratów i sześciokątów wewnętrznych – jak dobrać metodę i narzędzie?
FAQ – oprawka napędzana do dłutowania
Co to jest oprawka napędzana do dłutowania?
Oprawka napędzana do dłutowania to element systemu narzędziowego, który umożliwia wykonywanie operacji dłutowania dynamicznego, czyli live broaching, na tokarce CNC albo centrum obróbczym. Oprawka realizuje ruch roboczy narzędzia i współpracuje z uchwytem oraz płytką skrawającą.
Czym jest live broaching?
Live broaching to dłutowanie dynamiczne wykonywane za pomocą oprawki napędzanej. Pozwala wykonywać rowki, profile, kwadraty, sześciokąty, wielowypusty i profile specjalne bez przenoszenia detalu na osobną maszynę.
Czym różni się oprawka napędzana od uchwytu UT?
Uchwyt UT jest stosowany głównie przy dłutowaniu statycznym z płytką. Oprawka napędzana NG jest rozwiązaniem do dłutowania dynamicznego, w którym ruch roboczy narzędzia jest realizowany przez oprawkę. Przy oprawce NG stosuje się uchwyt UTM.
Czy oprawka napędzana wymaga tokarki z osią Y?
Nie zawsze. Brak osi Y w tokarce nie musi wykluczać użycia oprawki napędzanej, jeżeli system narzędziowy ma własną korekcję położenia i pasuje do konkretnej konfiguracji. Trzeba jednak sprawdzić zakres regulacji, mocowanie, profil, minimalną średnicę otworu i długość dłutowania.
Jakie profile można wykonywać oprawką napędzaną?
Oprawką napędzaną można analizować wykonywanie rowków wpustowych, kanałków, kwadratów, sześciokątów, wielowypustów, profili ewolwentowych, kół zębatych i profili specjalnych. Dobór zależy od rysunku, płytki, uchwytu, maszyny i dostępu narzędzia.
Co to jest uchwyt UTM?
Uchwyt UTM jest elementem systemu stosowanym przy pracy z oprawką napędzaną NG. Jego zadaniem jest mocowanie płytki lub narzędzia w układzie dłutowania dynamicznego.
Jak dobrać oprawkę napędzaną do dłutowania?
Do doboru potrzebne są dane maszyny, typ mocowania, informacja o osi Y, rysunek detalu, typ profilu, minimalna średnica otworu, długość dłutowania, materiał, tolerancja i wielkość serii. Przy profilach specjalnych potrzebny jest rysunek, norma albo pomiary detalu.
Czy oprawka napędzana nadaje się do wielowypustów?
Tak, oprawkę napędzaną można analizować przy wielowypustach równoległych i ewolwentowych, jeżeli geometria profilu, płytka, uchwyt, mocowanie i maszyna na to pozwalają. Konieczne jest sprawdzenie podziału kątowego, danych profilu i dostępu narzędzia.
Czy oprawka napędzana zastępuje przeciąganie?
Nie zawsze. Oprawka napędzana może być korzystna przy zmiennych seriach, pracy na CNC i jednym zamocowaniu. Przy większych seriach i powtarzalnym profilu warto porównać ją z przeciąganiem albo przepychaniem.
Jakie dane wysłać do wyceny oprawki napędzanej?
Najlepiej przesłać model maszyny, typ mocowania, informację o osi Y, rysunek detalu, typ profilu, Min Ø, długość dłutowania, materiał, tolerancję i wielkość serii. Jeżeli profil jest specjalny, warto dodać normę, model 3D albo pomiary detalu.
