Najkrócej: kiedy stosować oprawkę napędzaną do dłutowania?

Oprawka napędzana do dłutowania jest stosowana wtedy, gdy rowek, profil wewnętrzny, wielowypust, kwadrat, sześciokąt albo profil specjalny ma być wykonany bezpośrednio na tokarce CNC lub centrum obróbczym. W praktyce jest to rozwiązanie typu live broaching, czyli dłutowanie dynamiczne wykonywane za pomocą oprawki, która realizuje ruch roboczy narzędzia.

Takie rozwiązanie ma sens szczególnie wtedy, gdy detal ma być obrabiany w jednym zamocowaniu, bez przenoszenia go na osobną dłutownicę, prasę albo stanowisko do przeciągania. REV Motorised Slotter jest napędzanym systemem do dłutowania przeznaczonym do wykonywania m.in. rowków wpustowych oraz wewnętrznych i zewnętrznych profili zębatych bezpośrednio na obrabiarce CNC. Rozwiązanie warto analizować przy produkcji jednostkowej, małoseryjnej i powtarzalnej, szczególnie gdy ważne są elastyczność procesu, krótszy czas przezbrojenia i wykonanie kilku operacji w jednym zamocowaniu.

Zobacz REV Tool – noże, płytki i oprawki napędzane do dłutowania

Czym jest live broaching?

Live broaching to dłutowanie dynamiczne wykonywane za pomocą oprawki napędzanej. W odróżnieniu od dłutowania statycznego, gdzie płytka jest zamocowana w uchwycie i pracuje dzięki ruchowi maszyny, w live broachingu ruch roboczy jest realizowany przez oprawkę.

W praktyce oprawka napędzana pozwala wykonywać określone profile bezpośrednio na obrabiarce CNC. Może to być tokarka CNC, centrum tokarskie, centrum obróbcze albo inna maszyna, która umożliwia odpowiednie mocowanie oprawki, pozycjonowanie detalu i pracę narzędzia.

Live broaching można rozważać przy:

• rowkach wpustowych,
• kanałkach,
• kwadratach wewnętrznych,
• sześciokątach wewnętrznych,
• wielowypustach,
• profilach ewolwentowych,
• profilach równoległych,
• kołach zębatych,
• profilach specjalnych według rysunku,
• profilach odtwarzanych z istniejącego detalu.

Nie każda aplikacja będzie jednak automatycznie dobra dla oprawki napędzanej. Trzeba sprawdzić geometrię profilu, długość dłutowania, minimalną średnicę otworu, materiał, tolerancję, maszynę, mocowanie i wielkość serii.

Oprawka napędzana REV Tool do dłutowania dynamicznego z uchwytem UTM i płytką skrawającą

W systemie REV funkcję napędzanej głowicy do live broachingu realizuje REV Motorised Slotter.

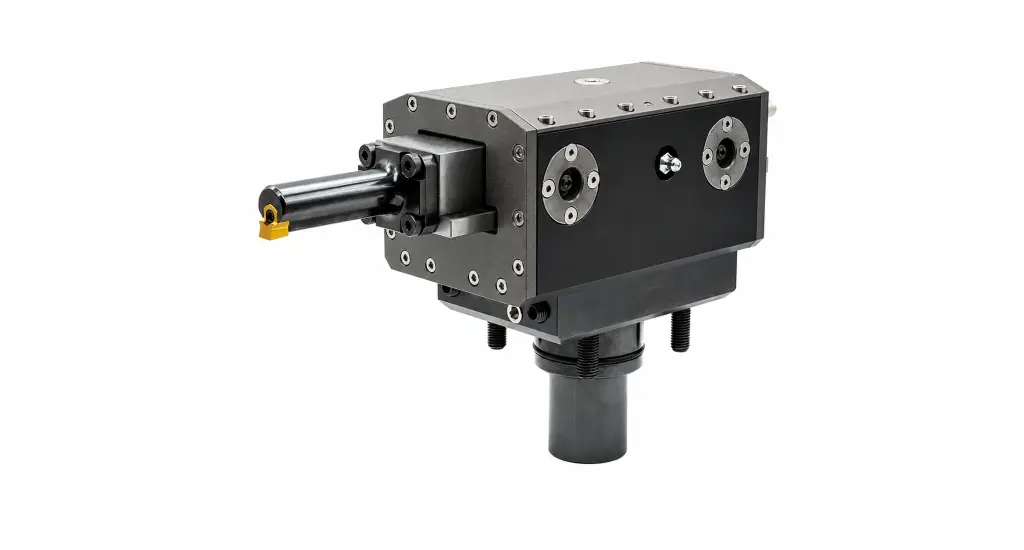

REV Motorised Slotter – oprawka napędzana do dłutowania

REV Motorised Slotter to napędzany dłutownik REV przeznaczony do wykonywania operacji live broaching bezpośrednio na obrabiarkach CNC. Konstrukcja realizuje ruch roboczy narzędzia i współpracuje z uchwytami UTM oraz odpowiednio dobranymi płytkami skrawającymi. Dostępne rozwiązania umożliwiają wykonywanie zarówno profili wewnętrznych, jak i zewnętrznych, a system posiada możliwość korekcji położenia narzędzia w osiach Y i Z.

W zależności od profilu można dobrać płytkę do rowka wpustowego, kwadratu, sześciokąta, wielowypustu albo profilu specjalnego. Przy bardziej złożonych detalach płytka może być wykonana według rysunku, normy albo pomiarów istniejącego elementu.

Film pokazuje przykład dłutowania dynamicznego wielowypustu równoległego wewnętrznego metodą live broaching. Ruch roboczy narzędzia realizuje oprawka napędzana, natomiast kolejne rowki profilu wykonywane są po odpowiednim pozycjonowaniu detalu na obrabiarce CNC. System REV Motorised Slotter umożliwia realizację tego typu profili bez przenoszenia detalu na osobną dłutownicę.

Rodzina REV Motorised Slotter obejmuje modele ST-15, ST-25, ST-35, ST-50 i ST-65, dobierane w zależności od wymaganej aplikacji, zakresu pracy oraz konfiguracji obrabiarki.

Oprawka napędzana a dłutowanie statyczne

Oprawka napędzana jest stosowana przy dłutowaniu dynamicznym. Dłutowanie statyczne to inna metoda, w której płytka jest mocowana w uchwycie, a ruch roboczy wynika z pracy maszyny lub układu osi.

W systemie REV Broaching Tool dłutowanie statyczne realizuje się przy użyciu odpowiedniego uchwytu, m.in. rodziny UT, natomiast przy dłutowaniu dynamicznym wykorzystuje się REV Motorised Slotter współpracujący z uchwytami UTM.

Wybór między metodą statyczną a oprawką napędzaną zależy od detalu, maszyny, wymaganej powtarzalności, długości profilu, serii i ekonomii procesu.

Film pokazuje przykład dłutowania statycznego wielowypustu ewlwentowego na tokarce CNC przy użyciu uchwytu / oprawki UTS oraz specjalnej płytki skrawającej IN. W tym układzie płytka jest zamocowana w uchwycie, a ruch roboczy wynika z pracy maszyny i odpowiedniego pozycjonowania detalu. Ten przykład pokazuje różnicę między dłutowaniem statycznym z uchwytem UTS a dłutowaniem dynamicznym z oprawką napędzaną ST.

Tokarka CNC, centrum obróbcze i maszyna bez osi Y

Oprawki napędzane do dłutowania najczęściej analizuje się przy tokarkach CNC, centrach tokarskich i centrach obróbczych. Największą zaletą jest możliwość wykonania profilu bez przenoszenia detalu na osobne stanowisko.

REV Motorised Slotter posiada systemy korekcji położenia w osiach Y i Z, pozwalające na precyzyjne ustawienie narzędzia względem obrabianego profilu.

Przy tokarce CNC ważne są:

• typ mocowania oprawki,
• dostępna przestrzeń robocza,
• możliwość indeksowania wrzeciona,
• korekcja osi Y,
• długość dłutowania,
• minimalna średnica otworu,
• sztywność układu,
• materiał detalu,
• wymagany profil.

Brak osi Y w tokarce nie musi automatycznie wykluczać użycia oprawki napędzanej, jeżeli system narzędziowy ma własną korekcję położenia i pasuje do konkretnej konfiguracji. Trzeba jednak sprawdzić zakres regulacji, mocowanie, profil, uchwyt UTM, minimalną średnicę otworu i długość dłutowania.

Korekcja osi Y i regulacja położenia narzędzia

Przy dłutowaniu rowków, wielowypustów i profili wewnętrznych położenie narzędzia względem osi detalu jest krytyczne. Jeżeli narzędzie nie pracuje centralnie, rowek może być przesunięty, profil niesymetryczny, a płytka może zużywać się nierównomiernie.

Dlatego przy oprawkach napędzanych ważna jest możliwość korekcji położenia narzędzia. W zależności od konkretnej konfiguracji może to obejmować korekcję osi Y, regulację w osi Z, ustawienie równoległości pracy oraz dopasowanie uchwytu UTM.

Przy maszynach bez osi Y temat korekcji jest szczególnie ważny. Nie wystarczy informacja, że oprawka jest napędzana. Trzeba sprawdzić, czy konkretny system ma zakres regulacji pozwalający ustawić narzędzie względem osi detalu.

Jakie profile można wykonywać oprawką napędzaną?

Oprawkę napędzaną do dłutowania można analizować przy wielu profilach wykonywanych na CNC. Najczęściej są to rowki, kanałki, profile wewnętrzne, wielowypusty i kształty specjalne.

W przypadku profili specjalnych, wielowypustów i kół zębatych trzeba zawsze sprawdzić, czy oprawka, uchwyt i płytka mają dostęp do obrabianego miejsca oraz czy maszyna umożliwia wymagane pozycjonowanie.

Oprawka napędzana REV Motorised Slotter, uchwyt UTM i płytka skrawająca

Przy systemie REV Motorised Slotter nie dobiera się wyłącznie samej oprawki napędzanej. Cały układ musi być zgodny: REV Motorised Slotter, odpowiedni uchwyt UTM, płytka skrawająca oraz sposób mocowania w konkretnej obrabiarce.

Uchwyt UTM odpowiada za mocowanie płytki lub narzędzia w oprawce napędzanej. Płytka odpowiada za geometrię profilu. Oprawka realizuje ruch roboczy. Maszyna zapewnia mocowanie detalu, podział kątowy i warunki pracy.

Zobacz płytki skrawające do dłutowania Rev Tool

Kiedy oprawka napędzana ma przewagę nad klasycznym dłutowaniem?

Oprawka napędzana może mieć przewagę wtedy, gdy detal jest wykonywany na tokarce CNC albo centrum obróbczym i opłaca się wykonać profil bez zmiany maszyny. Największą korzyścią jest możliwość ograniczenia dodatkowych operacji, transportu między stanowiskami i ponownego bazowania detalu.

Oprawkę napędzaną warto rozważyć, gdy:

• detal jest już obrabiany na CNC,
• profil ma być wykonany w jednym zamocowaniu,
• ważna jest powtarzalność,
• potrzebny jest rowek, wielowypust lub profil specjalny,
• maszyna umożliwia odpowiednie pozycjonowanie,
• profil nie uzasadnia dedykowanego przeciągacza,
• seria jest zmienna albo średnia,
• czas przezbrojenia ma znaczenie.

Kiedy lepsze będzie przeciąganie, przepychanie albo Fellows?

Oprawka napędzana nie jest najlepszym rozwiązaniem dla każdego detalu. Przy większych seriach, powtarzalnym profilu i stabilnej dokumentacji warto porównać ją z przeciąganiem, przepychaniem, Fellows albo Power Skiving.

Dobór metody powinien wynikać z geometrii profilu, wielkości serii, tolerancji, materiału, dostępnej maszyny i kosztu całego procesu.

Jakie dane wysłać do doboru oprawki napędzanej?

Do doboru oprawki napędzanej do dłutowania najlepiej przesłać rysunek detalu oraz informacje o maszynie. Sama informacja „potrzebuję oprawki do dłutowania” nie wystarczy, bo oprawka musi pasować do maszyny, mocowania, profilu, płytki i zakresu pracy.

Przy zapytaniu przygotuj:

• typ maszyny,
• model maszyny, jeżeli jest dostępny,
• typ mocowania oprawki,
• informację, czy maszyna ma oś Y,
• rysunek detalu,
• typ profilu,
• szerokość rowka albo dane profilu,
• minimalną średnicę otworu,
• długość dłutowania,
• materiał i twardość,
• tolerancję,
• wielkość serii,
• informację, czy profil ma być wykonywany w jednym zamocowaniu,
• dane normy albo pomiary detalu, jeżeli profil jest specjalny.

Najczęstsze błędy przy doborze oprawki napędzanej

Najczęstszy błąd polega na założeniu, że każda oprawka napędzana będzie pasować do każdej maszyny i każdego profilu. W praktyce trzeba sprawdzić kompletny układ: maszynę, mocowanie, oprawkę, uchwyt, płytkę, detal i warunki pracy.

Najczęstsze błędy to:

• brak informacji o modelu maszyny,
• brak danych mocowania,
• brak informacji o osi Y,
• brak rysunku detalu,
• brak minimalnej średnicy otworu,
• brak długości dłutowania,
• dobór oprawki bez sprawdzenia uchwytu UTM,
• dobór płytki bez sprawdzenia oprawki,
• nieuwzględnienie korekcji położenia narzędzia,
• pominięcie podziału kątowego przy wielowypustach,
• brak porównania z przeciąganiem przy większej serii.

Oprawka napędzana może znacząco uprościć proces, ale tylko wtedy, gdy jest dobrana do konkretnej maszyny i detalu.

Powiązana oferta Tradensa

W ofercie Tradensa dostępny jest kompletny system REV Broaching Tool do dłutowania statycznego i dynamicznego: noże i płytki skrawające, uchwyty UT i UTM, tuleje mimośrodowe, narzędzia specjalne oraz napędzane dłutowniki REV Motorised Slotter. Tradensa jest oficjalnym dystrybutorem REV Tool w Polsce i zapewnia dobór rozwiązania do konkretnego detalu i obrabiarki.

Główna oferta powiązana z tym artykułem:

• Noże do dłutowania, dłutaki na płytki i oprawki Rev Tool

Powiązane rozwiązania:

• Płytki skrawające do dłutowania Rev Tool
• Przeciągacze i przepychacze
• Maszyny do przeciągania
• Sprawdziany do kontroli uzębień, rowków i profili

Powiązane poradniki

• Dłutowanie na tokarce CNC – metoda statyczna i dynamiczna
• Tuleja mimośrodowa do dłutowania – jak skorygować oś Y na tokarce CNC?
• Dłutowanie kształtowe kół zębatych i wielowypustów – ząb po zębie na dłutownicy, tokarce CNC i centrum obróbczym
• Nóż do dłutowania rowków wpustowych – jak dobrać narzędzie, płytkę i uchwyt?
• Dłutowanie kwadratów i sześciokątów wewnętrznych – jak dobrać metodę i narzędzie?

FAQ – oprawka napędzana do dłutowania

Co to jest oprawka napędzana do dłutowania?

Oprawka napędzana do dłutowania to element systemu narzędziowego, który umożliwia wykonywanie operacji dłutowania dynamicznego, czyli live broaching, na tokarce CNC albo centrum obróbczym. Oprawka realizuje ruch roboczy narzędzia i współpracuje z uchwytem oraz płytką skrawającą.

Czym jest live broaching?

Live broaching to dłutowanie dynamiczne wykonywane za pomocą oprawki napędzanej. Pozwala wykonywać rowki, profile, kwadraty, sześciokąty, wielowypusty i profile specjalne bez przenoszenia detalu na osobną maszynę.

Czym różni się oprawka napędzana od uchwytu UT?

Uchwyt UT jest stosowany przy dłutowaniu statycznym z płytką skrawającą. REV Motorised Slotter jest natomiast rozwiązaniem do dłutowania dynamicznego, czyli live broachingu, w którym ruch roboczy narzędzia realizuje napędzany dłutownik. W systemie REV Motorised Slotter stosuje się odpowiednio dobrane uchwyty UTM.

Czy oprawka napędzana wymaga tokarki z osią Y?

Nie zawsze. Brak osi Y w tokarce nie musi wykluczać użycia oprawki napędzanej, jeżeli system narzędziowy ma własną korekcję położenia i pasuje do konkretnej konfiguracji. Trzeba jednak sprawdzić zakres regulacji, mocowanie, profil, minimalną średnicę otworu i długość dłutowania.

Jakie profile można wykonywać oprawką napędzaną?

Oprawką napędzaną można analizować wykonywanie rowków wpustowych, kanałków, kwadratów, sześciokątów, wielowypustów, profili ewolwentowych, kół zębatych i profili specjalnych. Dobór zależy od rysunku, płytki, uchwytu, maszyny i dostępu narzędzia.

Co to jest uchwyt UTM?

Uchwyt UTM jest elementem systemu REV Motorised Slotter służącym do mocowania odpowiedniej płytki lub narzędzia w układzie dłutowania dynamicznego. Uchwyt należy dobrać do modelu dłutownika, geometrii profilu, płytki oraz wymaganej długości pracy.

Jak dobrać oprawkę napędzaną do dłutowania?

Do doboru potrzebne są dane maszyny, typ mocowania, informacja o osi Y, rysunek detalu, typ profilu, minimalna średnica otworu, długość dłutowania, materiał, tolerancja i wielkość serii. Przy profilach specjalnych potrzebny jest rysunek, norma albo pomiary detalu.

Czy oprawka napędzana nadaje się do wielowypustów?

Tak, oprawkę napędzaną można analizować przy wielowypustach równoległych i ewolwentowych, jeżeli geometria profilu, płytka, uchwyt, mocowanie i maszyna na to pozwalają. Konieczne jest sprawdzenie podziału kątowego, danych profilu i dostępu narzędzia.

Czy oprawka napędzana zastępuje przeciąganie?

Nie zawsze. Oprawka napędzana może być korzystna przy zmiennych seriach, pracy na CNC i jednym zamocowaniu. Przy większych seriach i powtarzalnym profilu warto porównać ją z przeciąganiem albo przepychaniem.

Jakie dane wysłać do wyceny oprawki napędzanej?

Najlepiej przesłać model maszyny, typ mocowania, informację o osi Y, rysunek detalu, typ profilu, Min Ø, długość dłutowania, materiał, tolerancję i wielkość serii. Jeżeli profil jest specjalny, warto dodać normę, model 3D albo pomiary detalu.

Czym jest dłutowniczka REV?

„Dłutowniczka REV” to potoczne określenie napędzanego systemu do dłutowania REV. Oficjalna nazwa producenta to REV Motorised Slotter. System jest przeznaczony do wykonywania m.in. rowków wpustowych oraz profili wewnętrznych i zewnętrznych bezpośrednio na obrabiarce CNC.
