Najkrócej: kiedy potrzebna jest tuleja mimośrodowa?

Tuleja mimośrodowa, nazywana też tuleją ekscentryczną, jest stosowana wtedy, gdy trzeba skorygować położenie narzędzia do dłutowania względem osi detalu. Ma to szczególne znaczenie na tokarkach CNC bez osi Y, gdzie nie zawsze można programowo przesunąć narzędzie tak, aby płytka pracowała dokładnie w wymaganym położeniu.

Przy dłutowaniu rowków wpustowych, kwadratów, sześciokątów i innych profili wewnętrznych niewielkie przesunięcie narzędzia może spowodować błąd położenia profilu, asymetrię rowka albo problem z tolerancją. Tuleja mimośrodowa pozwala mechanicznie skorygować ustawienie uchwytu i lepiej dopasować pozycję płytki do osi otworu.

W systemie REV Broaching Tool do takiej korekcji stosowana jest opatentowana tuleja mimośrodowa REV przeznaczona do tokarek CNC bez osi Y. Pozwala ona mechanicznie przesuwać położenie narzędzia w osi Y w zakresie do ±0,5 mm, a podziałka na czole tulei umożliwia korekcję z krokiem 0,03 mm. Tuleje wykonywane są z hartowanej i szlifowanej stali narzędziowej i występują w różnych wymiarach dostosowanych do mocowania na obrabiarce.

Tuleja mimośrodowa nie zastępuje poprawnego doboru płytki, uchwytu i parametrów obróbki. Jest elementem ustawczym, który pomaga prawidłowo pozycjonować narzędzie w maszynie, zwłaszcza gdy maszyna nie daje wystarczającej korekcji w osi Y.

Zobacz REV Tool – noże do dłutowania, uchwyty i tuleje mimośrodowe

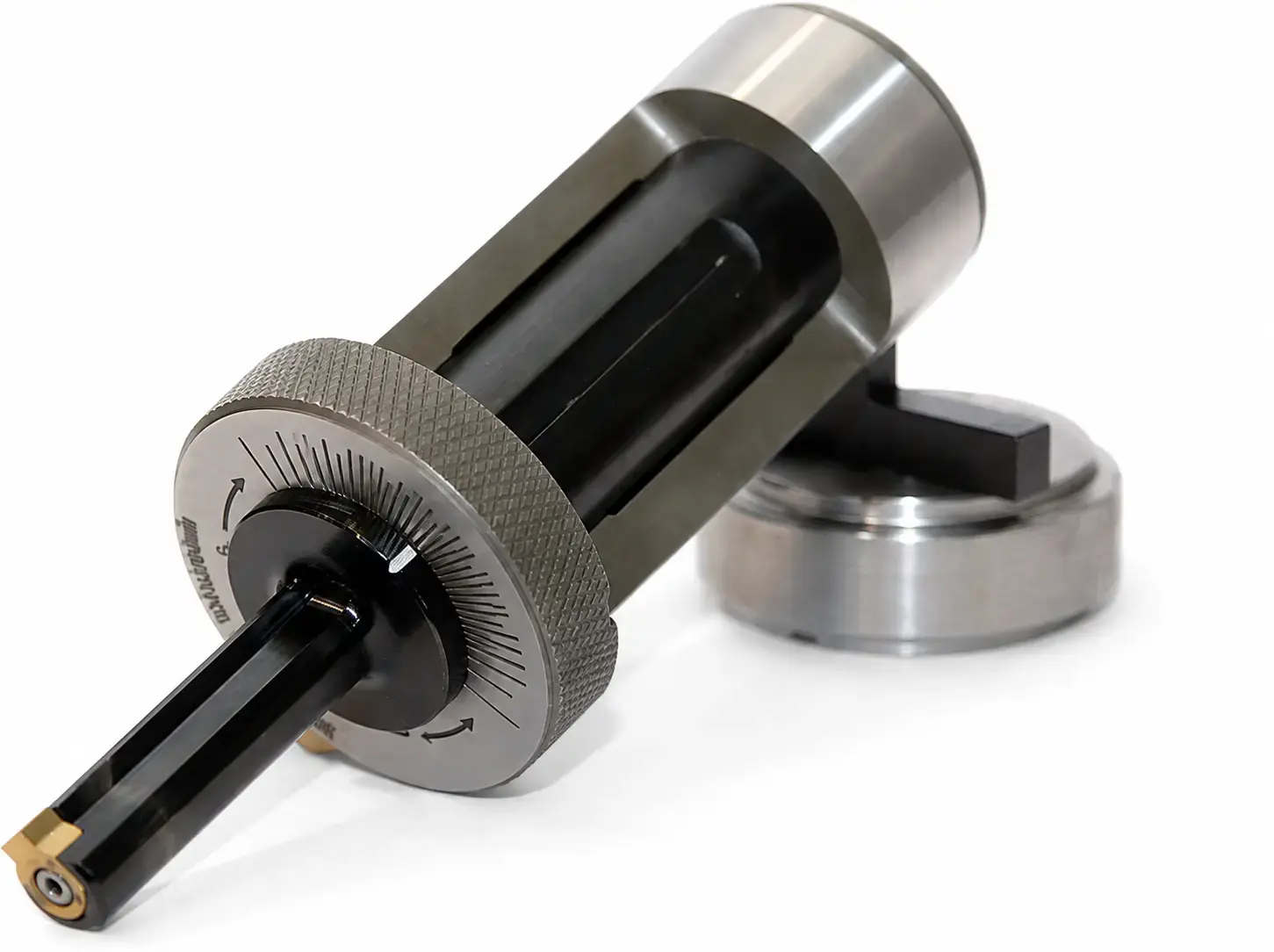

Narzędzie REV Tool do dłutowania rowków wpustowych na tokarce CNC, wyposażone w tuleję ekscentryczną umożliwiającą precyzyjną korekcję symetrii położenia płytki skrawającej.

Dla kogo jest ten poradnik?

Ten poradnik jest dla technologów, operatorów CNC, programistów tokarek i działów utrzymania produkcji, które wykonują dłutowanie na tokarce CNC i mają problem z ustawieniem narzędzia względem osi detalu.

Artykuł pomoże odpowiedzieć na pytania:

• kiedy potrzebna jest tuleja mimośrodowa do dłutowania,
• czym różni się korekcja mechaniczna od korekcji programowej,
• dlaczego oś Y ma znaczenie przy dłutowaniu,
• jak ustawić nóż do dłutowania na tokarce bez osi Y,
• kiedy wystarczy uchwyt UT i tuleja,
• kiedy lepsza będzie oprawka napędzana,
• jakie dane wysłać do doboru uchwytu i tulei,
• jakie błędy najczęściej powodują przesunięcie rowka lub profilu.

To nie jest instrukcja obsługi konkretnej maszyny. To poradnik technologiczny, który pokazuje, kiedy korekcja osi narzędzia jest krytyczna przy dłutowaniu.

Czym jest tuleja mimośrodowa do dłutowania?

Tuleja mimośrodowa REV jest precyzyjnym elementem ustawczym stosowanym podczas dłutowania na tokarkach CNC bez osi Y. Jej zadaniem jest mechaniczne przesunięcie uchwytu i płytki skrawającej względem osi mocowania tak, aby wykonywany rowek lub profil był prawidłowo wycentrowany względem detalu.

Tuleja posiada mimośrodowo wykonany otwór oraz skalę umożliwiającą kontrolowane obracanie elementu. REV podaje możliwość korekcji do 0,5 mm w kierunku Y+ i 0,5 mm w kierunku Y−, przy czym jedna działka skali odpowiada przesunięciu 0,03 mm.

Najczęściej tuleję mimośrodową rozważa się przy dłutowaniu statycznym na tokarce CNC, gdy narzędzie jest osadzone w uchwycie, a położenie płytki musi zostać dokładnie skorygowane względem osi detalu.

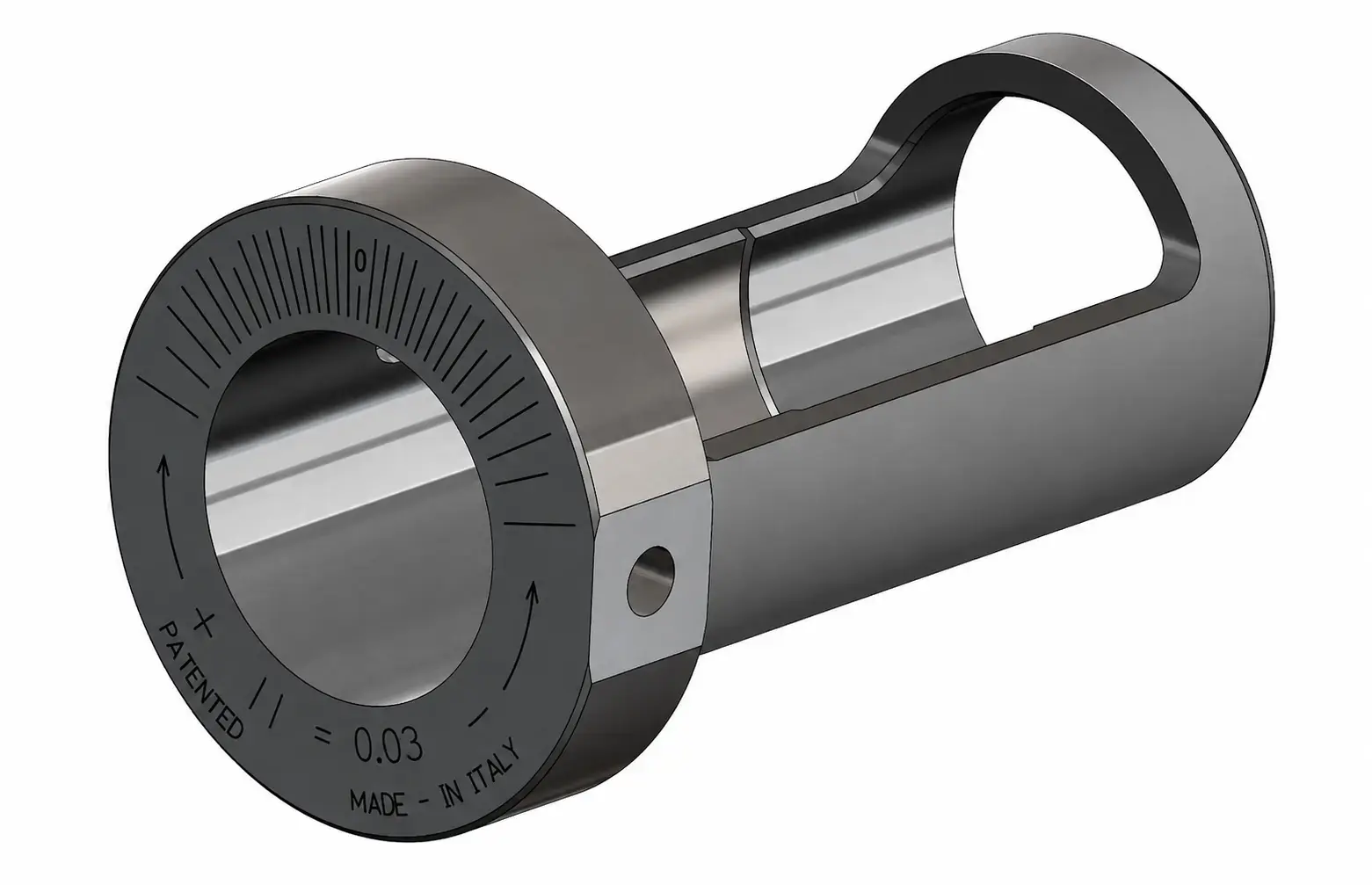

Tuleja ekscentryczna REV Tool umożliwiająca precyzyjne ustawienie narzędzia względem osi obrabianego otworu oraz korekcję symetrii rowka na tokarce CNC w zakresie ±0,5 mm.

Dlaczego oś Y ma znaczenie przy dłutowaniu?

Przy toczeniu klasycznym niewielka różnica położenia narzędzia często nie powoduje tak widocznego błędu jak przy dłutowaniu rowka lub profilu. Przy dłutowaniu narzędzie pracuje liniowo, a położenie płytki względem osi otworu bezpośrednio wpływa na pozycję rowka, symetrię profilu i jakość wykonania.

Jeżeli narzędzie nie jest ustawione prawidłowo, mogą pojawić się problemy:

• rowek jest przesunięty względem osi,
• szerokość lub położenie profilu nie mieści się w tolerancji,
• jedna strona rowka jest obciążona bardziej niż druga,
• płytka zużywa się nierównomiernie,
• powierzchnia po obróbce jest niestabilna,
• pojawiają się drgania,
• profil jest asymetryczny.

Oś Y pozwala programowo przesunąć narzędzie i ustawić je względem osi detalu. Jeżeli tokarka CNC nie ma osi Y, korekcję trzeba uzyskać inaczej. Właśnie wtedy może być potrzebna tuleja mimośrodowa.

Dłutowanie na tokarce CNC bez osi Y

Tokarka CNC bez osi Y może wykonywać dłutowanie, ale wymaga dokładniejszego podejścia do ustawienia narzędzia. Jeżeli maszyna nie pozwala programowo przesunąć narzędzia w osi Y, operator musi zadbać o prawidłowe ustawienie uchwytu, płytki i całego układu mechanicznie.

W takim przypadku szczególnie ważne są:

• rodzaj uchwytu do dłutowania,
• położenie płytki względem osi detalu,
• możliwość zastosowania tulei mimośrodowej,
• minimalna średnica otworu,
• długość rowka lub profilu,
• sztywność układu,
• bicie mocowania,
• stabilność detalu,
• powtarzalność ustawienia.

Jeżeli korekcja osi nie zostanie uwzględniona na początku, problem może pojawić się dopiero po wykonaniu pierwszych detali: rowek będzie przesunięty, profil niesymetryczny albo płytka będzie pracowała niestabilnie.

W przypadku dłutowania dynamicznego brak osi Y maszyny nie musi wykluczać zastosowania oprawki napędzanej. REV Motorised Slotter posiada własne systemy korekcji położenia w osiach Y i Z, dlatego rozwiązanie należy dobierać do konkretnego modelu dłutownika, sposobu mocowania, uchwytu UTM, geometrii profilu oraz konfiguracji obrabiarki.

Korekcja położenia noża do dłutowania

Korekcja położenia noża do dłutowania polega na takim ustawieniu narzędzia, aby płytka pracowała w odpowiedniej pozycji względem osi detalu. Przy rowkach wpustowych, kwadratach, sześciokątach i profilach specjalnych pozycja narzędzia wpływa nie tylko na wymiar, ale również na symetrię profilu.

Korekcja może być realizowana na kilka sposobów:

Tuleja mimośrodowa jest jednym z rozwiązań, ale nie zawsze jedynym. Dlatego przed doborem warto sprawdzić maszynę, uchwyt, płytkę, geometrię detalu i wymagania tolerancyjne.

Film pokazuje regulację dłutaka na tokarce CNC bez osi Y za pomocą tulei mimośrodowej REV Tool. Rozwiązanie umożliwia korekcję symetrii rowka w zakresie ±0,5 mm i precyzyjne ustawienie narzędzia względem osi otworu.

Tuleja mimośrodowa a uchwyt UT

W systemie REV Broaching Tool oznaczenie UT odnosi się do uchwytów stosowanych przy dłutowaniu statycznym. Płytka skrawająca jest mocowana w uchwycie UT, a na tokarce bez osi Y uchwyt może współpracować z tuleją mimośrodową REV pozwalającą skorygować jego położenie względem osi detalu.

W praktyce układ może wyglądać następująco: płytka do dłutowania → uchwyt UT → tuleja mimośrodowa → mocowanie w maszynie.

Taki układ pozwala dobrać płytkę do rowka lub profilu, zamocować ją w uchwycie UT, a następnie skorygować położenie uchwytu za pomocą tulei.

Przy doborze nie wystarczy znać samego kodu płytki. Trzeba sprawdzić także uchwyt, średnicę otworu, długość dłutowania, mocowanie oraz możliwość korekcji osi.

Jak ustawić tuleję mimośrodową REV po wykonaniu pierwszego rowka?

Po wykonaniu pierwszego rowka należy skontrolować jego położenie względem osi detalu. Jeżeli pomiar wykazuje błąd symetrii, tuleję obraca się w kierunku przeciwnym do wykrytego przesunięcia. Każda działka skali odpowiada korekcji 0,03 mm, co pozwala stopniowo wycentrować narzędzie przed rozpoczęciem właściwej serii. Po ustawieniu tuleję i uchwyt należy ponownie prawidłowo zamocować zgodnie z instrukcją systemu.

Kiedy tuleja mimośrodowa wystarczy, a kiedy potrzebne jest inne rozwiązanie?

Tuleja mimośrodowa jest pomocna wtedy, gdy głównym problemem jest ustawienie narzędzia względem osi. Nie rozwiązuje jednak wszystkich problemów związanych z dłutowaniem. Jeżeli ograniczeniem jest zbyt mała średnica otworu, zbyt duży wysięg, brak sztywności albo nieodpowiednia metoda obróbki, sama tuleja może nie wystarczyć.

Jeżeli problemem jest tylko położenie narzędzia, tuleja mimośrodowa może być właściwym rozwiązaniem. Jeżeli problemem jest cała ekonomia procesu, warto porównać dłutowanie statyczne z oprawką napędzaną, przeciąganiem albo przepychaniem.

Rowek wpustowy, kwadrat, sześciokąt – gdzie korekcja osi jest krytyczna?

Korekcja osi ma znaczenie wszędzie tam, gdzie profil musi być ustawiony względem osi otworu albo innego elementu detalu. Im bardziej profil zależy od symetrii i położenia, tym większe znaczenie ma poprawne ustawienie narzędzia.

Przy prostym rowku niewielkie przesunięcie może być widoczne jako błąd położenia. Przy kwadracie lub sześciokącie może dodatkowo wpłynąć na symetrię całego profilu. Dlatego korekcję osi warto sprawdzić przed uruchomieniem procesu, a nie dopiero po wykonaniu pierwszej partii detali.

Tuleja mimośrodowa REV a oprawka napędzana REV Motorised Slotter

Tuleja mimośrodowa REV i REV Motorised Slotter mogą rozwiązywać problem właściwego ustawienia narzędzia na tokarce bez osi Y, ale są przeznaczone do dwóch różnych sposobów obróbki. Tuleja mimośrodowa jest elementem ustawczym stosowanym w statycznym systemie dłutowania REV Broaching Tool, natomiast REV Motorised Slotter jest napędzanym dłutownikiem do dynamicznej technologii live broaching.

W układzie statycznym położenie uchwytu UT można mechanicznie korygować poprzez obrót tulei mimośrodowej. REV Motorised Slotter ma natomiast własne systemy korekcji osi Y i Z oraz realizuje ruch roboczy narzędzia. Dlatego wybór nie sprowadza się wyłącznie do sposobu centrowania — trzeba uwzględnić również wymaganą wydajność, wielkość serii, geometrię profilu i możliwości obrabiarki.

Nie oznacza to jednak, że można pominąć sprawdzenie konfiguracji. Przy tokarce bez osi Y trzeba potwierdzić, czy zakres korekcji oprawki, typ mocowania, uchwyt UTM, wymagany profil, minimalna średnica otworu i długość dłutowania pasują do konkretnej maszyny i detalu.

Jeżeli głównym problemem jest ustawienie płytki w metodzie statycznej, warto sprawdzić uchwyt UT i tuleję mimośrodową. Jeżeli głównym problemem jest wydajność, powtarzalność i wykonanie profilu w jednym zamocowaniu, warto rozważyć oprawkę napędzaną Rev Motorised Slotter, która ma własną korekcję położenia narzędzia.

Najczęstsze błędy przy ustawianiu narzędzia do dłutowania

Błędy ustawienia narzędzia do dłutowania często wynikają z założenia, że wystarczy dobrać właściwą płytkę. W praktyce równie ważne są uchwyt, położenie narzędzia, oś detalu, sztywność układu i możliwość korekcji.

Najczęstsze błędy to:

• brak sprawdzenia, czy tokarka ma oś Y,
• brak oceny, czy potrzebna jest korekcja mechaniczna,
• dobór płytki bez sprawdzenia uchwytu,
• dobór uchwytu bez sprawdzenia minimalnej średnicy otworu,
• nieuwzględnienie długości rowka lub profilu,
• nieuwzględnienie wysięgu narzędzia,
• brak kontroli bicia i sztywności mocowania,
• ustawienie narzędzia bez odniesienia do osi otworu,
• brak testu na pierwszym detalu,
• traktowanie tulei mimośrodowej jako rozwiązania wszystkich problemów.

Tuleja mimośrodowa pomaga korygować położenie, ale nie zastąpi prawidłowego doboru całego układu narzędziowego.

Jakie dane wysłać do doboru tulei, uchwytu i narzędzia?

Do doboru tulei mimośrodowej, uchwytu i narzędzia do dłutowania najlepiej przesłać rysunek detalu oraz informacje o maszynie. Sam opis „potrzebuję tulei do dłutowania” jest zbyt ogólny, ponieważ korekcja zależy od konkretnego układu: płytki, uchwytu, mocowania, otworu i maszyny.

Przy zapytaniu przygotuj:

• rysunek detalu,
• typ profilu: rowek, kwadrat SQ, sześciokąt HEX, wielowypust, profil specjalny,
• szerokość rowka lub wymiar profilu,
• tolerancję,
• długość dłutowania,
• minimalną średnicę otworu,
• materiał detalu,
• typ maszyny,
• informację, czy maszyna ma oś Y,
• typ mocowania narzędzia,
• oczekiwany sposób pracy: statycznie czy oprawką napędzaną,
• wielkość serii,
• znany kod płytki, uchwytu lub tulei, jeżeli jest dostępny.

Im więcej danych zostanie podanych na początku, tym łatwiej ocenić, czy wystarczy tuleja mimośrodowa, czy trzeba zmienić uchwyt, metodę albo całą koncepcję obróbki.

Powiązana oferta Tradensa

Tradensa jest oficjalnym dystrybutorem REV Tool w Polsce. Oferta REV Broaching Tool obejmuje rozwiązania do dłutowania statycznego i dynamicznego: płytki skrawające, uchwyty UT, opatentowane tuleje mimośrodowe do tokarek bez osi Y, uchwyty UTM, narzędzia specjalne oraz REV Motorised Slotter do technologii live broaching.

Główna oferta powiązana z tym artykułem:

• REV Tool – noże do dłutowania, płytki i oprawki napędzane

Przy produkcji powtarzalnej warto porównać dłutowanie także z przeciąganiem lub przepychaniem. Dlatego przy większych seriach, stałym profilu albo kontroli jakości istotne mogą być również:

• Przeciągacze i przepychacze
• Maszyny do przeciągania
• Sprawdziany do kontroli uzębień, rowków i profili

Dobór rozwiązania zależy od geometrii profilu, minimalnej średnicy otworu, długości dłutowania, tolerancji, materiału, dostępnej maszyny i wielkości serii.

Powiązane poradniki

• Nóż do dłutowania rowków wpustowych – jak dobrać narzędzie, płytkę i uchwyt?
• Dłutowanie na tokarce CNC – metoda statyczna i dynamiczna
• Dłutowanie kwadratów i sześciokątów wewnętrznych – jak dobrać metodę i narzędzie?
• Metody produkcji rowków wpustowych – dłutowanie, przeciąganie i przepychanie

FAQ – tuleja mimośrodowa i korekcja osi Y przy dłutowaniu

Co to jest tuleja mimośrodowa do dłutowania?

Tuleja mimośrodowa to element umożliwiający mechaniczną korekcję położenia uchwytu lub narzędzia względem osi detalu. Stosuje się ją między innymi wtedy, gdy tokarka CNC nie ma osi Y albo gdy potrzebna jest dokładniejsza korekcja ustawienia narzędzia.

Kiedy potrzebna jest tuleja mimośrodowa?

Tuleja mimośrodowa jest potrzebna wtedy, gdy narzędzie do dłutowania musi zostać przesunięte względem osi detalu, a maszyna nie pozwala wykonać takiej korekcji programowo. Dotyczy to szczególnie tokarek CNC bez osi Y.

Czy tuleja mimośrodowa zastępuje oś Y?

Nie w pełnym sensie. Tuleja mimośrodowa pozwala mechanicznie skorygować położenie narzędzia, ale nie daje takiej samej elastyczności jak programowa oś Y. Może jednak rozwiązać problem ustawienia narzędzia w wielu zastosowaniach dłutowania statycznego.

Czy można dłutować rowek wpustowy na tokarce bez osi Y?

Tak, ale trzeba sprawdzić możliwość prawidłowego ustawienia narzędzia. Jeżeli tokarka nie ma osi Y, może być potrzebna tuleja mimośrodowa albo inne rozwiązanie do korekcji położenia uchwytu.

Czy tuleja mimośrodowa jest potrzebna przy każdym dłutowaniu?

Nie. Jeżeli maszyna ma oś Y albo układ narzędziowy pozwala poprawnie ustawić płytkę względem osi detalu, tuleja mimośrodowa może nie być potrzebna. Jej zastosowanie zależy od maszyny, uchwytu, detalu i wymaganej dokładności.

Czym różni się tuleja mimośrodowa REV od REV Motorised Slotter?

Tuleja mimośrodowa REV jest elementem korekcyjnym stosowanym przy dłutowaniu statycznym na tokarkach bez osi Y. REV Motorised Slotter jest natomiast napędzanym dłutownikiem do technologii live broaching, który realizuje ruch roboczy narzędzia i posiada własne systemy korekcji położenia w osiach Y i Z.

Czy tuleja mimośrodowa pomaga przy kwadratach i sześciokątach wewnętrznych?

Tak, jeżeli problemem jest ustawienie narzędzia względem osi otworu. Przy kwadratach SQ i sześciokątach HEX poprawna pozycja narzędzia ma duże znaczenie dla symetrii profilu i jakości wykonania.

Jakie dane są potrzebne do doboru tulei mimośrodowej?

Potrzebny jest rysunek detalu, typ profilu, wymiar profilu, minimalna średnica otworu, długość dłutowania, materiał, typ maszyny, informacja o osi Y, mocowanie narzędzia i wielkość serii.

Czy tuleja mimośrodowa rozwiąże problem drgań?

Nie zawsze. Jeżeli drgania wynikają z błędnego ustawienia narzędzia, tuleja może pomóc pośrednio. Jeżeli problemem jest zbyt duży wysięg, mała sztywność, zły uchwyt albo parametry obróbki, trzeba skorygować cały układ narzędziowy.

Kiedy zamiast tulei wybrać oprawkę napędzaną?

Oprawkę napędzaną warto rozważyć, gdy profil jest wykonywany powtarzalnie, detal ma pozostać w jednym zamocowaniu, a ważne są wydajność, automatyzacja i stabilność procesu. Tuleja mimośrodowa REV jest elementem ustawczym statycznego systemu dłutowania, natomiast REV Motorised Slotter jest kompletnym rozwiązaniem do dłutowania dynamicznego.

Czy REV Motorised Slotter wymaga tokarki z osią Y?

Nie. REV Motorised Slotter posiada własne systemy korekcji położenia w osiach Y i Z, dlatego brak programowalnej osi Y w tokarce nie musi wykluczać zastosowania napędzanego dłutownika. Przy doborze trzeba jednak sprawdzić model Motorised Slotter, sposób mocowania, uchwyt UTM, geometrię profilu, przestrzeń roboczą i kompatybilność z maszyną.

Jaki zakres korekcji ma tuleja mimośrodowa REV?

Tuleja mimośrodowa REV pozwala na korekcję położenia narzędzia do 0,5 mm w kierunku Y+ i 0,5 mm w kierunku Y−. Na czole tulei znajduje się skala, na której jedna działka odpowiada przesunięciu o 0,03 mm.
