Najkrócej: kiedy dłutować, kiedy przeciągać, a kiedy przepychać?

Rowek wpustowy można wykonać różnymi metodami. Najczęściej porównuje się dłutowanie, przeciąganie i przepychanie. Każda z tych technologii ma sens w innych warunkach produkcyjnych.

Dłutowanie najlepiej sprawdza się przy produkcji jednostkowej, prototypowej, małoseryjnej i zmiennej, zwłaszcza gdy często zmienia się szerokość rowka, tolerancja, materiał albo rysunek detalu. Przeciąganie i przepychanie warto rozważyć przy produkcji średnioseryjnej, seryjnej i powtarzalnej, gdy koszt narzędzia rozkłada się na większą liczbę detali.

Jeżeli zakład ma prasę, naturalnym rozwiązaniem dla powtarzalnych rowków może być przepychacz. Jeżeli zakład ma przeciągarkę, warto rozważyć przeciągacz. Jeżeli detal ma zostać na tokarce CNC lub centrum obróbczym, alternatywą może być nóż do dłutowania albo oprawka napędzana do dłutowania.

Czym jest rowek wpustowy?

Połączenie wpustowe jest połączeniem rozłącznym, stosowanym do przenoszenia momentu obrotowego między wałem a elementem osadzonym na wale, na przykład kołem zębatym, kołem pasowym, piastą lub sprzęgłem. Rowek wpustowy jest częścią tego połączenia i może być wykonany zarówno w wale, jak i w otworze elementu współpracującego.

W przypadku wału rowek wpustowy można często wykonać przez frezowanie, dłutowanie albo obróbkę na centrum obróbczym. W przypadku rowka wewnętrznego w otworze, na przykład w kole zębatym, piaście albo kole pasowym, wybór technologii jest bardziej ograniczony. Wtedy szczególnie często porównuje się dłutowanie, przeciąganie i przepychanie.

Najważniejsze dane przy wyborze metody to:

• szerokość rowka,
• tolerancja rowka,
• długość rowka,
• głębokość rowka,
• średnica otworu,
• materiał detalu,
• wielkość serii,
• dostępna maszyna,
• wymagana powtarzalność,
• koszt wykonania jednego rowka.

Główne metody produkcji rowków wpustowych

Rowki wpustowe można wykonywać kilkoma metodami, ale w praktyce najczęściej rozważa się trzy technologie: dłutowanie, przeciąganie i przepychanie.

Ten artykuł skupia się na trzech metodach najczęściej porównywanych przy rowkach wpustowych: dłutowaniu, przeciąganiu i przepychaniu.

Dłutowanie rowków wpustowych – kiedy ma sens?

Dłutowanie rowków wpustowych polega na stopniowym usuwaniu materiału nożem do dłutowania, dłutakiem na płytki albo narzędziem pracującym w odpowiednim uchwycie lub oprawce. To metoda bardzo elastyczna, szczególnie przy produkcji jednostkowej, małoseryjnej i zmiennej.

Dłutowanie warto rozważyć, gdy:

• seria jest krótka,
• detal jest prototypowy,
• często zmienia się szerokość rowka,
• potrzebne są różne tolerancje,
• rowek ma być wykonany w otworze,
• detal ma zostać na tokarce CNC,
• nie opłaca się wykonywać dedykowanego przeciągacza,
• potrzebne jest szybkie dopasowanie narzędzia do rysunku,
• produkcja jest zmienna i trudno przewidzieć powtarzalność.

Przy dłutowaniu na płytki można stosować wymienne płytki do różnych szerokości i tolerancji rowka. To duża przewaga przy produkcji jednostkowej i małoseryjnej, gdzie zakup dedykowanego przeciągacza dla każdego wariantu rowka może być nieopłacalny.

Zobacz noże do dłutowania, dłutaki na płytki i oprawki Gisstec

Zalety dłutowania rowków wpustowych

Dłutowanie daje dużą elastyczność technologiczną. W wielu przypadkach pozwala wykonać rowek bez inwestowania w dedykowany przeciągacz albo przepychacz.

Najważniejsze zalety dłutowania:

• dobra metoda do produkcji jednostkowej i małoseryjnej,
• niski próg wejścia w porównaniu z dedykowanym przeciągaczem,
• możliwość stosowania wymiennych płytek,
• możliwość wykonywania różnych tolerancji rowka,
• możliwość wykonania rowków z fazką albo bez fazki,
• możliwość wykonywania profili specjalnych,
• dobra opcja przy częstych zmianach detali,
• możliwość pracy na dłutownicy, tokarce CNC albo centrum obróbczym,
• możliwość obróbki w jednym zamocowaniu przy użyciu odpowiedniej oprawki.

Dłutowanie jest szczególnie praktyczne wtedy, gdy nie opłaca się projektować i wykonywać osobnego przeciągacza do każdego rowka.

Wady dłutowania rowków wpustowych

Dłutowanie nie jest jednak metodą idealną w każdej sytuacji. W porównaniu z przeciąganiem lub przepychaniem proces jest zwykle wolniejszy, ponieważ materiał usuwany jest stopniowo.

Najważniejsze ograniczenia dłutowania:

• dłuższy czas obróbki niż przy przeciąganiu,
• niższa wydajność przy dużych seriach,
• większe znaczenie sztywności układu,
• konieczność poprawnego ustawienia narzędzia,
• większa wrażliwość na wysięg i długość dłutowania,
• przy większych seriach przeciągacz lub przepychacz może być bardziej ekonomiczny.

Dlatego dłutowanie najlepiej traktować jako metodę elastyczną, bardzo dobrą dla produkcji jednostkowej, prototypowej, małoseryjnej i zmiennej. Przy produkcji powtarzalnej trzeba już porównać ją z przeciąganiem, przepychaniem albo oprawką napędzaną.

Dłutowanie statyczne i dynamiczne – czym się różnią?

Dłutowanie rowków wpustowych można wykonać statycznie albo dynamicznie. To ważne rozróżnienie, bo obie metody mają inną logikę doboru i inną opłacalność.

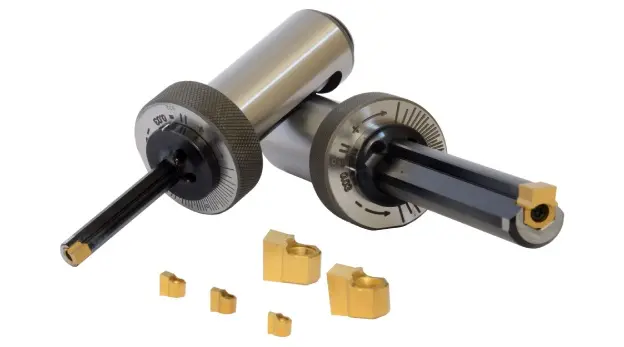

W metodzie statycznej stosuje się płytkę skrawającą i uchwyt do dłutowania. W razie potrzeby można zastosować tuleję mimośrodową do korekcji osi, szczególnie na tokarkach bez osi Y. W metodzie dynamicznej stosuje się oprawkę napędzaną do dłutowania, czyli rozwiązanie typu live broaching.

Metoda statyczna daje niski próg wejścia i dużą elastyczność. Metoda dynamiczna wymaga oprawki napędzanej, ale może skrócić proces, ograniczyć liczbę operacji i umożliwić wykonanie rowka lub profilu bez przenoszenia detalu na inną maszynę.

Więcej o doborze noża, płytki i uchwytu do dłutowania znajdziesz w poradniku:

Nóż do dłutowania rowków wpustowych – jak dobrać narzędzie, płytkę i uchwyt?

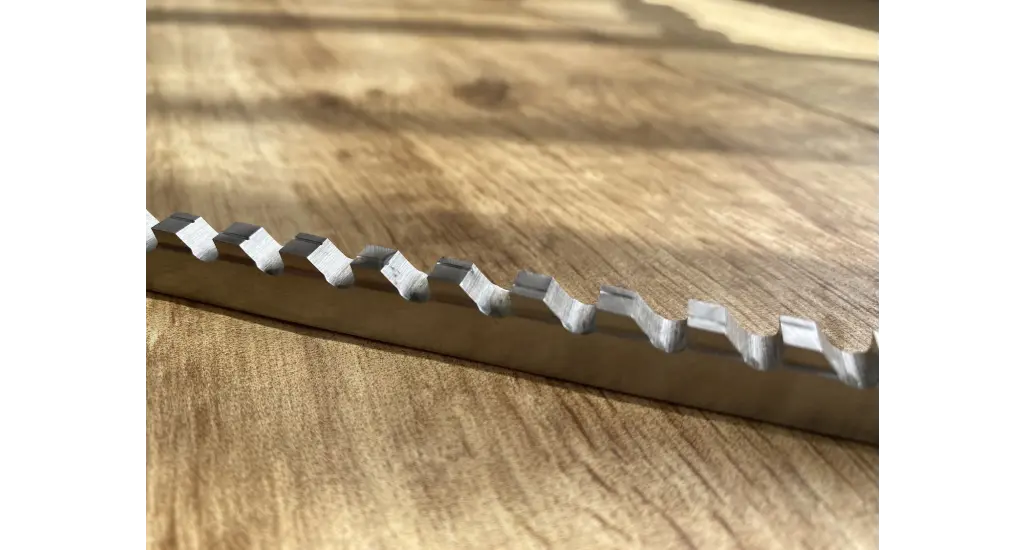

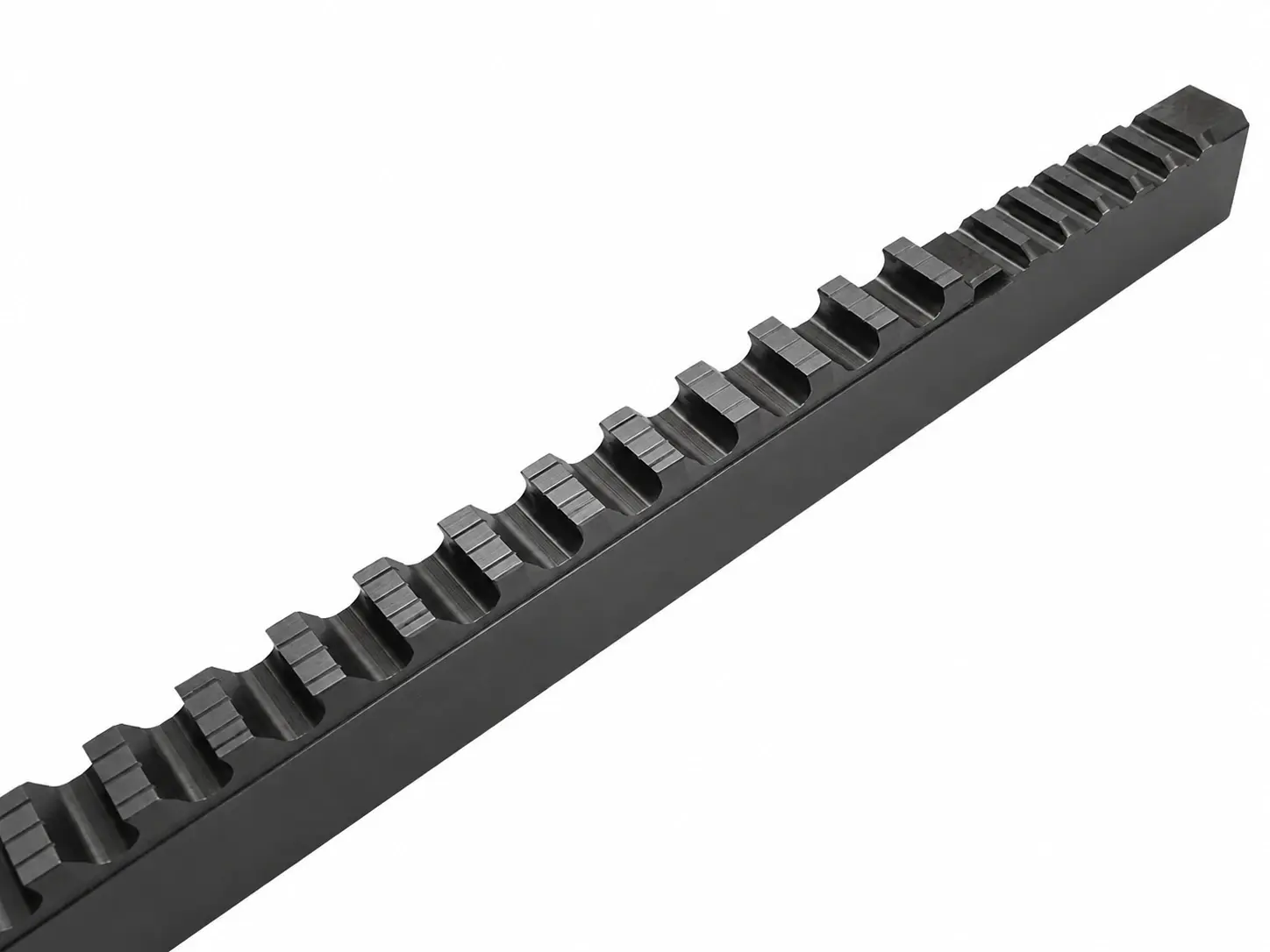

Przeciąganie rowków wpustowych – kiedy jest lepsze?

Przeciąganie rowków wpustowych polega na przeciągnięciu narzędzia przez detal. Przeciągacz ma wiele zębów, które kolejno zdejmują materiał i kształtują rowek. Dzięki temu proces może być bardzo szybki i powtarzalny.

Przeciąganie warto rozważyć, gdy:

• rowek jest powtarzalny,
• produkcja jest średnioseryjna lub seryjna,
• zakład ma przeciągarkę,
• czas wykonania jednego rowka ma duże znaczenie,
• koszt narzędzia rozkłada się na większą liczbę detali,
• wymagane są stabilne wymiary w wielu powtarzalnych elementach.

Przeciągacz jest szczególnie opłacalny wtedy, gdy ten sam rowek ma być wykonywany wiele razy. Wtedy wyższy koszt narzędzia może zostać zrekompensowany krótkim czasem cyklu i wysoką powtarzalnością procesu.

Zobacz przeciągacze i przepychacze do rowków wpustowych

Zalety przeciągania rowków wpustowych

Największą zaletą przeciągania jest wydajność. W wielu przypadkach rowek może zostać wykonany w jednym przejściu lub w krótkim cyklu technologicznym.

Najważniejsze zalety przeciągania:

• bardzo dobra wydajność przy produkcji powtarzalnej,
• krótki czas wykonania jednego rowka,
• dobra powtarzalność wymiarowa,
• wiele zębów narzędzia pracuje w jednym procesie,
• możliwość wielokrotnego ostrzenia przeciągacza,
• dobra metoda do średnich i dużych serii,
• stabilny proces przy prawidłowym doborze narzędzia i maszyny.

Przeciągacze do rowków wpustowych mogą być wykonywane z różnych gatunków stali szybkotnącej, takich jak HSS-M2, HSSE-M35, a w wymagających aplikacjach również z materiałów proszkowych. W zależności od obrabianego materiału i warunków pracy można stosować powłoki zwiększające trwałość narzędzia, takie jak TiN, TiAlN albo Alcrona Pro.

Wady przeciągania rowków wpustowych

Przeciąganie jest bardzo wydajne, ale mniej elastyczne niż dłutowanie. Jedno narzędzie jest zwykle związane z konkretnym rowkiem, tolerancją i zakresem zastosowania.

Najważniejsze ograniczenia przeciągania:

• wyższy koszt narzędzia,
• mniejsza uniwersalność,
• jedno narzędzie zwykle odpowiada jednemu profilowi lub tolerancji,
• konieczność użycia przeciągarki albo odpowiedniego stanowiska,
• dłuższy czas wykonania narzędzia specjalnego,
• mniejsza opłacalność przy produkcji jednostkowej i bardzo zmiennej.

Dlatego przeciąganie jest bardzo mocne w produkcji powtarzalnej, ale nie zawsze opłaca się przy pojedynczych detalach, prototypach albo krótkich seriach.

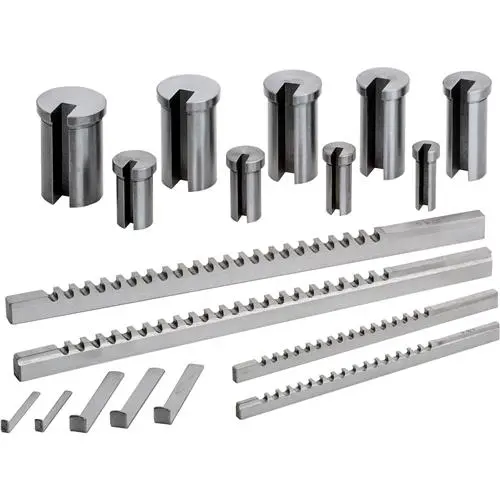

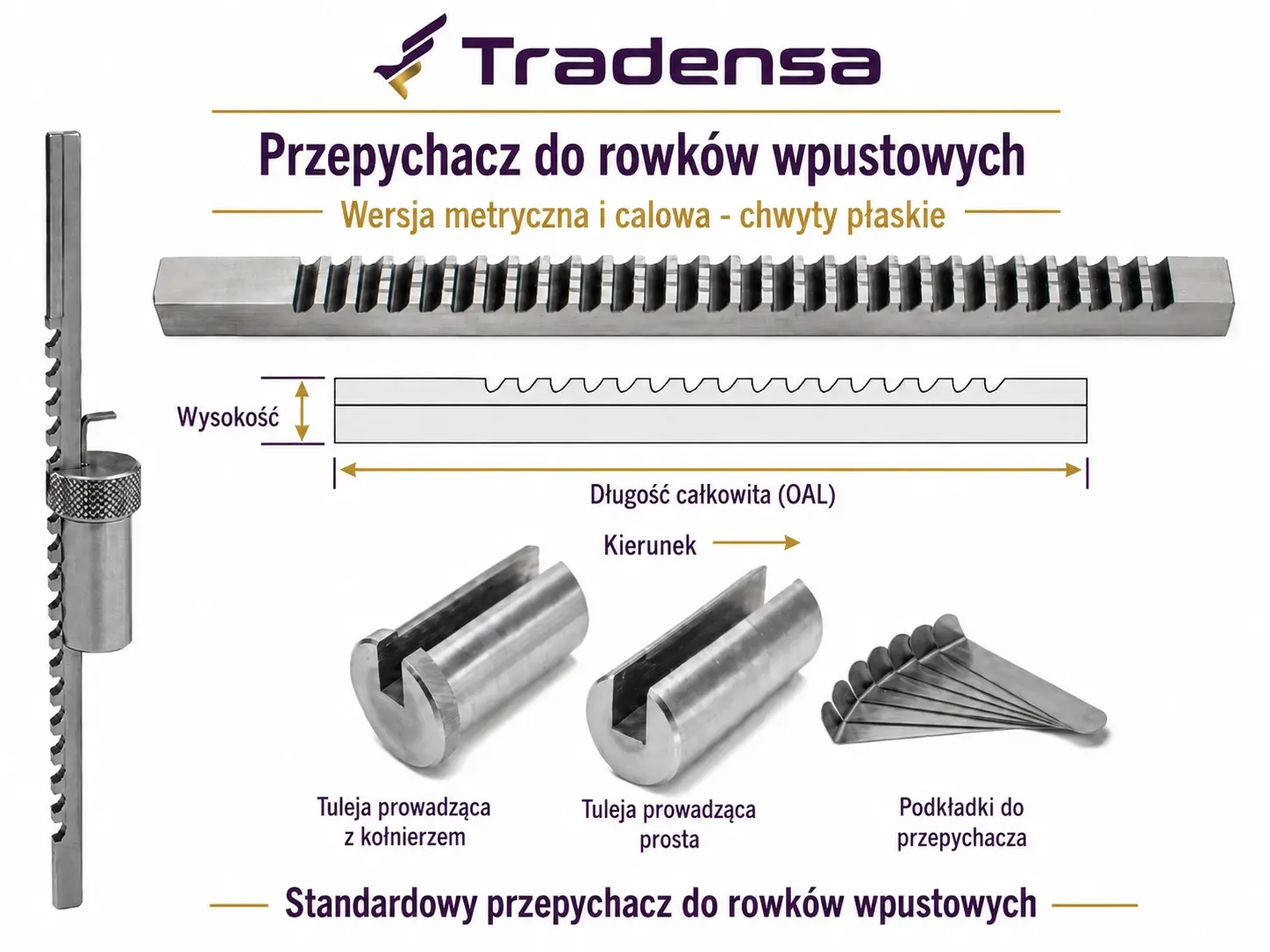

Przepychacz do rowków wpustowych – kiedy jest lepszy niż przeciągacz?

Przepychacz działa podobnie do przeciągacza, ale narzędzie jest przepychane przez rowek, a nie przeciągane. W praktyce przepychacze są często rozważane wtedy, gdy zakład dysponuje prasą i chce wykonywać powtarzalne rowki wpustowe bez inwestowania w osobną przeciągarkę.

Przepychacz warto rozważyć, gdy:

• rowek wpustowy jest powtarzalny,
• produkcja jest średnioseryjna albo seryjna,
• zakład ma prasę,
• koszt narzędzia rozkłada się na większą liczbę detali,
• liczy się krótki czas wykonania jednego rowka,
• profil nie zmienia się często.

Przy produkcji jednostkowej i bardzo zmiennej przepychacz zwykle nie będzie pierwszym wyborem. W takim przypadku częściej opłaca się dłutowanie płytką i uchwytem albo wykonanie rowka na CNC.

Przeciągacz czy przepychacz?

Przeciągacz i przepychacz mogą służyć do podobnych zadań, ale różnią się sposobem pracy i wymaganiami dotyczącymi maszyny. W przeciąganiu narzędzie jest ciągnięte przez detal. W przepychaniu narzędzie jest pchane, zwykle z wykorzystaniem prasy.

Jeżeli zakład ma przeciągarkę, naturalnym wyborem może być przeciągacz. Jeżeli zakład ma prasę i rowek jest powtarzalny, warto rozważyć przepychacz.

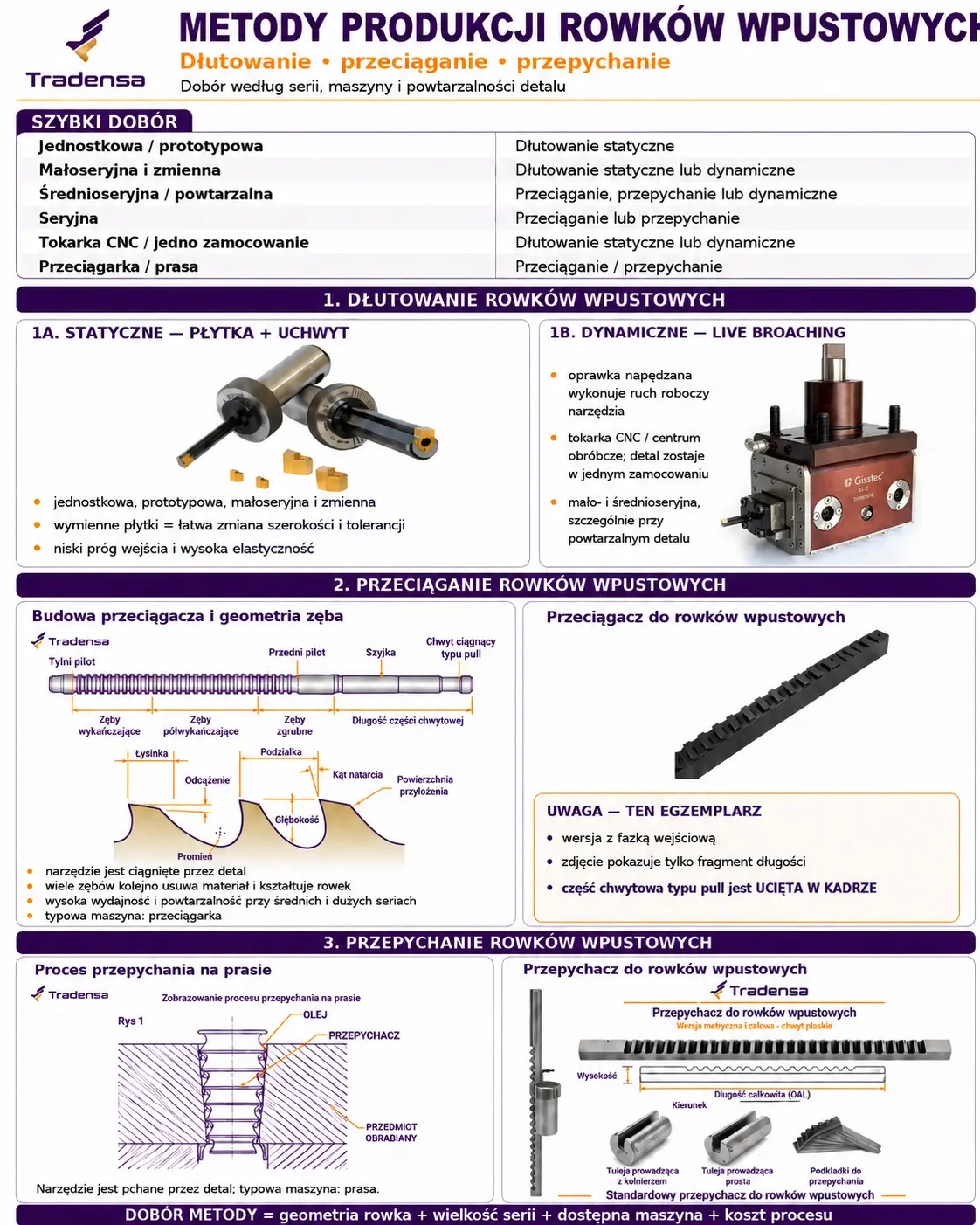

Nóż do dłutowania, przeciągacz czy przepychacz – porównanie

Najważniejszym kryterium nie jest sama nazwa metody, ale ekonomia procesu. Przy pojedynczym detalu liczy się elastyczność. Przy dużej serii liczy się czas cyklu i powtarzalność.

Typ produkcji a wybór technologii

Wielkość serii jest jednym z najważniejszych czynników przy wyborze metody wykonania rowka wpustowego. Nie jest jednak jedynym. Trzeba też uwzględnić powtarzalność detalu, dostępną maszynę i koszt przygotowania procesu.

Przy produkcji jednostkowej i małoseryjnej najczęściej wygrywa elastyczność. Przy produkcji średnioseryjnej trzeba już porównywać koszt narzędzia, czas cyklu, dostępność maszyny i powtarzalność detalu. Przy produkcji seryjnej zwykle najważniejsza jest wydajność i koszt jednego wykonanego rowka.

Maszyna a wybór metody

Dobór metody zależy nie tylko od rowka, ale również od tego, jaką maszyną dysponuje zakład. Ten sam rowek można wykonać inną metodą, jeżeli detal ma zostać na tokarce CNC, a inną, jeżeli zakład ma przeciągarkę albo prasę.

Jeżeli detal ma zostać w jednym zamocowaniu na tokarce CNC, warto sprawdzić noże do dłutowania, dłutaki na płytki albo oprawki napędzane. Jeżeli zakład wykonuje powtarzalny rowek w wielu detalach i ma odpowiednią maszynę, przeciąganie albo przepychanie może być bardziej wydajne.

Rowki wpustowe wewnętrzne, zewnętrzne i wielowypusty równoległe

Rowek wpustowy zewnętrzny, na przykład na wale, daje zwykle więcej możliwości obróbki. Można go wykonać między innymi frezowaniem, dłutowaniem albo innymi metodami zależnymi od geometrii detalu, dostępu narzędzia i wymaganej dokładności.

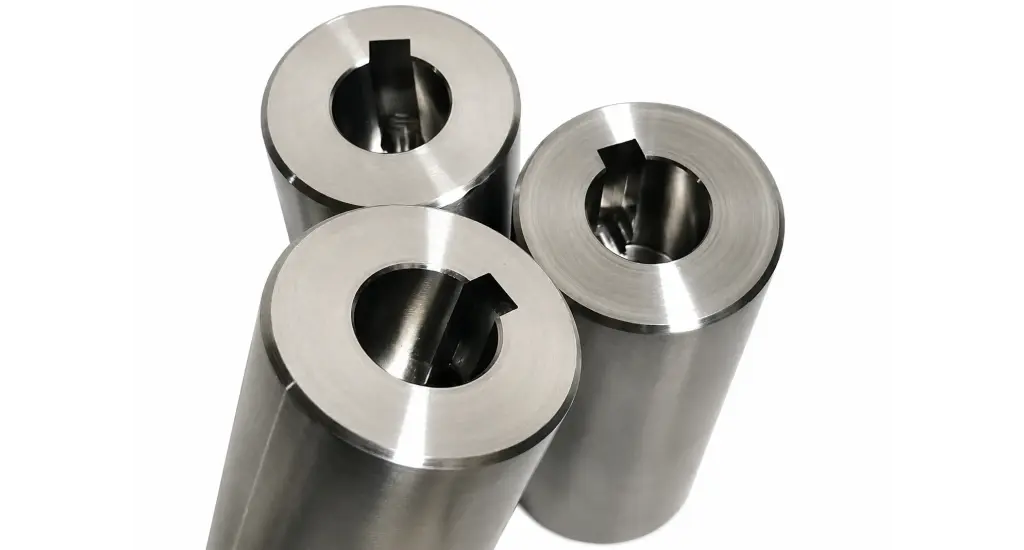

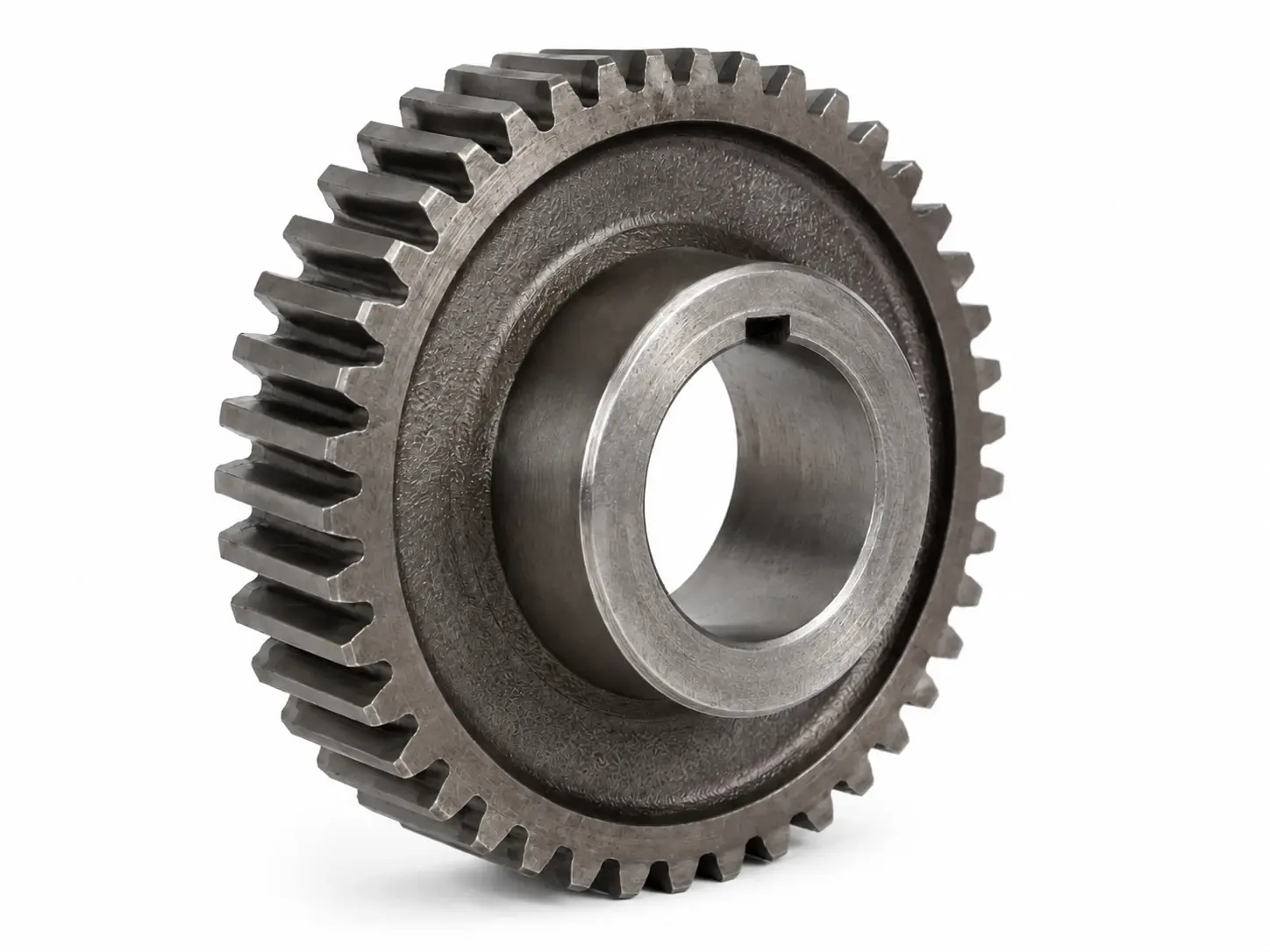

Rowek wpustowy wewnętrzny, na przykład w otworze koła zębatego, piasty lub koła pasowego, jest trudniejszy. Dostęp narzędzia jest ograniczony, dlatego częściej rozważa się dłutowanie, przeciąganie albo przepychanie. Dotyczy to zarówno pojedynczych rowków wpustowych, jak i wielowypustów równoległych, czyli profili złożonych z kilku rowków lub występów rozmieszczonych w otworze.

W praktyce wielowypusty równoległe bywają określane również jako wielowpusty. Przy takich profilach wybór technologii zależy od liczby rowków, szerokości i tolerancji profilu, długości wielowypustu, średnicy otworu, materiału detalu, wielkości serii oraz dostępnej maszyny.

Przy pojedynczym rowku wewnętrznym i krótkich seriach często dobrym punktem wyjścia jest dłutowanie. Przy powtarzalnych wielowypustach równoległych lub wielu jednakowych rowkach w otworze warto porównać dłutowanie z przeciąganiem albo przepychaniem, ponieważ dedykowane narzędzie może skrócić czas wykonania profilu w produkcji średnioseryjnej i seryjnej.

Koszt narzędzia a koszt jednego rowka

Przy wyborze technologii nie wystarczy porównać ceny narzędzia. Trzeba porównać koszt całego procesu: koszt narzędzia, czas wykonania jednego rowka, czas ustawienia, koszt maszyny, powtarzalność i liczbę detali.

Dłutowanie ma często niższy koszt wejścia, ale dłuższy czas obróbki. Przeciąganie i przepychanie mają wyższy koszt narzędzia lub oprzyrządowania, ale przy większej liczbie detali mogą dać niższy koszt jednego rowka.

Najprostsza zasada: im mniej detali i im większa zmienność, tym bardziej opłaca się dłutowanie. Im większa seria i większa powtarzalność, tym bardziej warto sprawdzić przeciągacz albo przepychacz.

Jakie dane przygotować do doboru technologii?

Do doboru technologii wykonania rowka wpustowego najlepiej przygotować rysunek detalu i podstawowe informacje o procesie. Bez tych danych łatwo wybrać metodę, która będzie technicznie możliwa, ale ekonomicznie słaba.

Przy zapytaniu warto podać:

• rysunek detalu,
• szerokość rowka,
• tolerancję rowka,
• długość rowka,
• głębokość rowka,
• średnicę otworu,
• materiał detalu,
• typ rowka: wewnętrzny czy zewnętrzny,
• wielkość serii,
• informację o maszynie,
• czy zakład ma prasę,
• czy zakład ma przeciągarkę,
• czy detal ma zostać na tokarce CNC,
• czy rowek ma być z fazką,
• wymaganą powtarzalność.

Jeżeli znany jest kod płytki, uchwytu, przeciągacza albo przepychacza, również warto go podać, ale sam kod nie zastępuje rysunku detalu i danych technologicznych.

Najczęstsze błędy przy wyborze metody

Najczęstszy błąd polega na wyborze metody tylko dlatego, że była używana wcześniej. Tymczasem dla jednego detalu najlepsze może być dłutowanie, a dla innego przeciąganie albo przepychanie.

Najczęstsze błędy:

• wybór przeciągacza do pojedynczego detalu,
• wybór dłutowania do dużej serii bez porównania czasu cyklu,
• nieuwzględnienie przepychacza, mimo że zakład ma prasę,
• brak informacji o tolerancji rowka,
• brak informacji o średnicy otworu,
• nieuwzględnienie długości rowka,
• pominięcie materiału detalu,
• nieuwzględnienie kosztu wykonania narzędzia specjalnego,
• nieuwzględnienie możliwości obróbki w jednym zamocowaniu na CNC,
• traktowanie rowka wewnętrznego i zewnętrznego jak tego samego przypadku technologicznego.

Dobór technologii powinien zaczynać się od pytania: ile detali trzeba wykonać, jak często detal będzie się powtarzał i jaką maszyną dysponuje zakład.

Powiązana oferta Tradensa

W zakresie produkcji i kontroli rowków wpustowych Tradensa oferuje narzędzia, maszyny i sprawdziany do różnych metod obróbki. Wybór zależy od tego, czy potrzebne jest elastyczne dłutowanie, wydajne przeciąganie, przepychanie na prasie czy kontrola gotowego rowka.

Powiązane strony produktowe:

• noże do dłutowania, dłutaki na płytki i oprawki Gisstec,
• przeciągacze i przepychacze do rowków wpustowych,
• maszyny do przeciągania i oprzyrządowanie,
• sprawdziany do rowków wpustowych, wielowypustów i profili.

Powiązane poradniki:

• Nóż do dłutowania rowków wpustowych – jak dobrać narzędzie, płytkę i uchwyt?,
• Dłutowanie na tokarce CNC – metoda statyczna i dynamiczna,
• Przeciągacze i przepychacze – konstrukcja oraz różnice w procesie przeciągania.

FAQ – metody produkcji rowków wpustowych

Jakie są najpopularniejsze metody produkcji rowków wpustowych?

Najczęściej stosuje się dłutowanie, przeciąganie i przepychanie. Rowki zewnętrzne mogą być również wykonywane frezowaniem, jeżeli geometria detalu pozwala na dostęp narzędzia.

Kiedy wybrać dłutowanie rowka wpustowego?

Dłutowanie warto wybrać przy produkcji jednostkowej, prototypowej, małoseryjnej i zmiennej. To dobra metoda, gdy często zmienia się szerokość rowka, tolerancja lub rysunek detalu.

Kiedy wybrać przeciągacz do rowka wpustowego?

Przeciągacz warto wybrać przy produkcji średnioseryjnej i seryjnej, gdy rowek jest powtarzalny, a zakład ma przeciągarkę lub odpowiedni proces przeciągania.

Kiedy wybrać przepychacz do rowka wpustowego?

Przepychacz warto rozważyć, gdy rowek jest powtarzalny, produkcja jest średnioseryjna lub seryjna, a zakład dysponuje prasą. To naturalna alternatywa dla przeciągania w zakładach, które mają odpowiednie stanowisko do przepychania.

Czy dłutowanie jest lepsze od przeciągania?

Nie zawsze. Dłutowanie jest bardziej elastyczne i zwykle lepsze przy krótkich seriach, prototypach i zmiennych detalach. Przeciąganie jest zwykle lepsze przy produkcji powtarzalnej, gdzie liczy się czas cyklu i wydajność.

Czy przeciąganie jest szybsze niż dłutowanie?

Zwykle tak. Przeciąganie jest najczęściej szybsze przy produkcji powtarzalnej, ponieważ przeciągacz ma wiele zębów i może wykonać rowek w krótkim cyklu. Dłutowanie jest wolniejsze, ale bardziej elastyczne.

Czy rowek wpustowy można wykonać na tokarce CNC?

Tak. Rowek wpustowy można wykonać na tokarce CNC metodą statyczną, z użyciem płytki i uchwytu, albo metodą dynamiczną z użyciem oprawki napędzanej do dłutowania. Wybór zależy od detalu, maszyny i wielkości serii.

Co jest lepsze przy produkcji jednostkowej?

Przy produkcji jednostkowej zwykle najlepszym wyborem jest dłutowanie, ponieważ nie wymaga wykonywania dedykowanego przeciągacza lub przepychacza do jednego rowka.

Co jest lepsze przy produkcji seryjnej?

Przy produkcji seryjnej zwykle warto rozważyć przeciągacz albo przepychacz, ponieważ koszt narzędzia rozkłada się na większą liczbę detali, a czas wykonania jednego rowka może być znacznie krótszy.

Czy przepychacz wymaga prasy?

Najczęściej przepychacz stosuje się na prasie lub odpowiednim stanowisku, które umożliwia stabilne przepchnięcie narzędzia przez detal. Dlatego przy wyborze przepychacza trzeba uwzględnić dostępną maszynę.

Jakie dane wysłać do doboru metody wykonania rowka?

Najlepiej wysłać rysunek detalu, szerokość i tolerancję rowka, średnicę otworu, długość rowka, materiał, wielkość serii oraz informację o dostępnej maszynie: tokarce CNC, dłutownicy, prasie albo przeciągarce.
