Oferujemy dłutownice Fellowsa CNC CJMT do obwiedniowego dłutowania kół zębatych, wielowypustów i wielokarbów o uzębieniu wewnętrznym oraz zewnętrznym. Maszyny są przeznaczone do produkcji uzębień prostych, a w odpowiednich konfiguracjach także skośnych, stożkowych, sektorowych i wybranych profili specjalnych.
Najważniejsze możliwości:
- uzębienia wewnętrzne i zewnętrzne;
- koła zębate proste i skośne;
- wielowypusty oraz wielokarby;
- zakres modeli: od kompaktowych maszyn do detali do 120 mm po obrabiarki do uzębień o średnicy do 4000 mm;
- maksymalny moduł od 2 do 30, zależnie od modelu;
- maszyny standardowe, z osiowym przesuwem głowicy i wykonania sektorowe;
- obróbka małych elementów precyzyjnych i dużych pierścieni przemysłowych;
- sterowanie CNC i możliwość automatyzacji stanowiska;
- dobór maszyny wraz z dłutakiem Fellowsa, oprawką i mocowaniem.
Pobierz katalog dłutownic CJMT
Potrzebujesz kompletnego rozwiązania technologicznego? Zobacz również nasze dłutaki i noże Fellowsa oraz szczegółowy przewodnik po dłutowaniu kół zębatych i wielowypustów.
CJMT – producent dłutownic Fellowsa CNC
CJMT jest producentem specjalistycznych maszyn CNC do obróbki kół zębatych, wielowypustów i innych profili uzębionych. Ważną część oferty stanowią pionowe dłutownice Fellowsa przeznaczone do obróbki uzębień wewnętrznych i zewnętrznych – od małych, precyzyjnych komponentów przekładni po wielkogabarytowe koła i pierścienie przemysłowe.

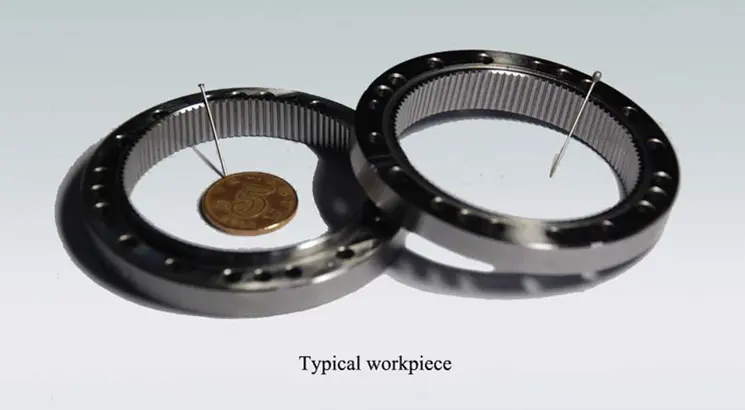

Portfolio obejmuje kompaktowe dłutownice do detali o średnicy 120 mm i module 2, uniwersalne maszyny do typowych części przekładni, modele z osiowym przesuwem głowicy, wersje do uzębień skośnych i sektorowych oraz ciężkie obrabiarki do uzębień o średnicy do 4000 mm i module do 30.
Szeroki zakres modeli pozwala dobrać maszynę nie tylko według maksymalnej średnicy i modułu, lecz również rodzaju uzębienia, szerokości wieńca, dostępnej przestrzeni na dłutak, konstrukcji mocowania i oczekiwanej wydajności.
Tradensa wspiera dobór modelu, analizę detali, dobór dłutaka Fellowsa, mocowania i konfiguracji procesu.
Poznaj CJMT i ofertę dłutownic Fellowsa CNC
Film przedstawia CJMT, zaplecze produkcyjne firmy oraz przykładowe maszyny CNC do dłutowania kół zębatych, wielowypustów i pierścieni zębatych. Portfolio obejmuje kompaktowe dłutownice do małych komponentów, uniwersalne modele do typowych części przekładni oraz ciężkie maszyny do obróbki wielkogabarytowych uzębień wewnętrznych i zewnętrznych.
Dłutownice do kół zębatych i wielowypustów
Dłutownica Fellowsa jest obrabiarką przeznaczoną do obwiedniowego wytwarzania uzębień za pomocą narzędzia o geometrii zbliżonej do koła zębatego. Dłutak wykonuje ruch posuwisto-zwrotny, a jednocześnie narzędzie i obrabiany detal obracają się w określonym przełożeniu.
Materiał jest usuwany podczas ruchu roboczego. W czasie ruchu powrotnego dłutak powinien zostać odsunięty od obrabianego profilu, co ogranicza tarcie powierzchni przyłożenia o detal i chroni krawędzie narzędzia.
Dłutownice Fellowsa CNC stosuje się szczególnie przy:
- uzębieniach wewnętrznych;
- kołach zębatych położonych blisko kołnierza;
- wielowypustach wewnętrznych i zewnętrznych;
- detalach z ograniczonym wybiegiem narzędzia;
- krótkich i średnich seriach wymagających elastycznego przezbrajania;
- produkcji wielu wariantów uzębienia na jednej maszynie;
- częściach, których nie można obrabiać klasycznym frezem ślimakowym.
Szczegółowe omówienie kinematyki procesu, interferencji, podcięcia zęba i zasad doboru narzędzia znajduje się w artykule o dłutowaniu Fellowsa.

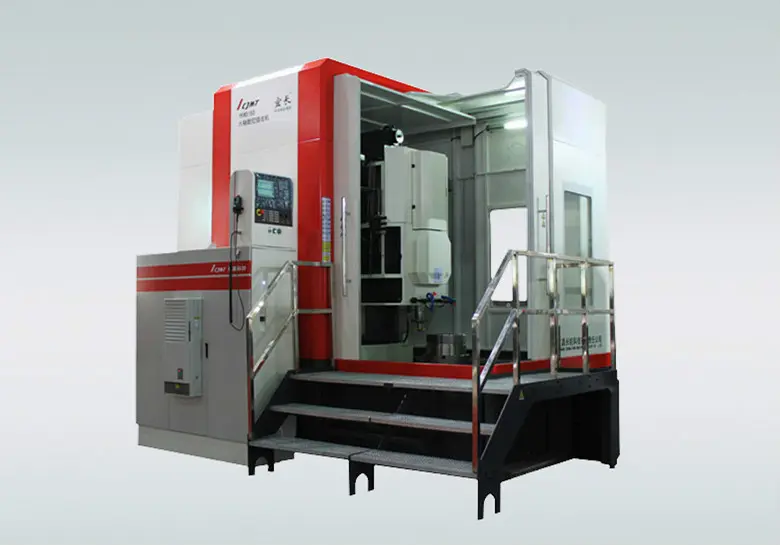

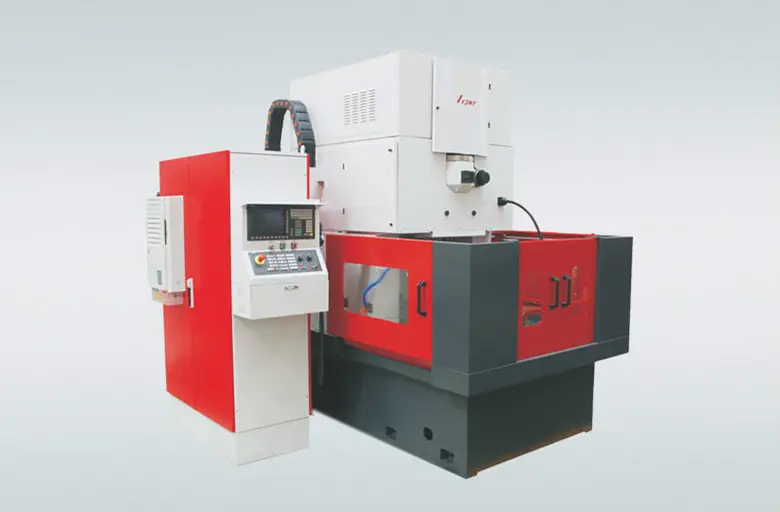

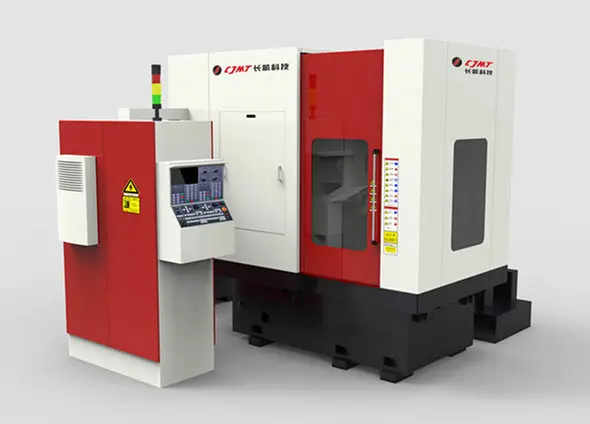

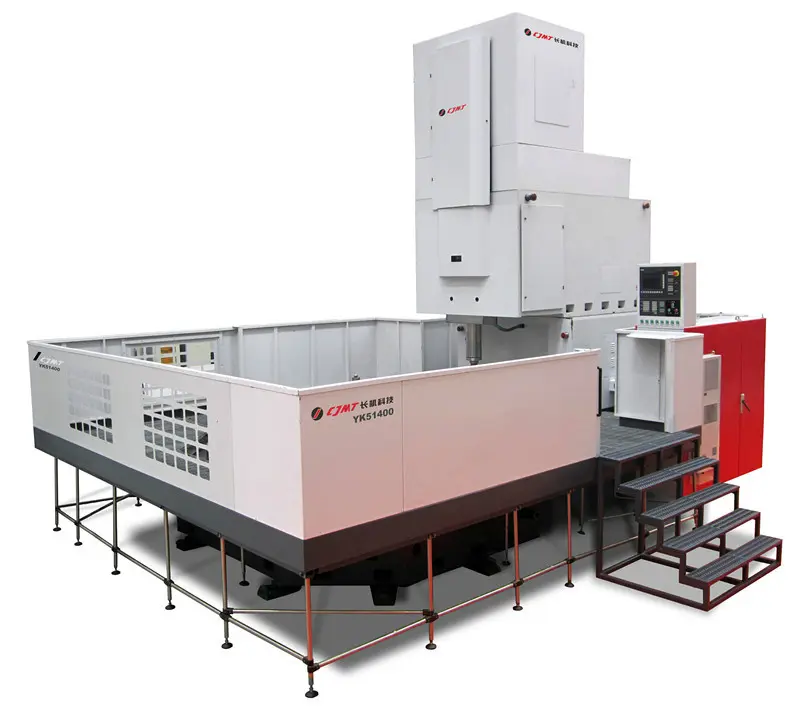

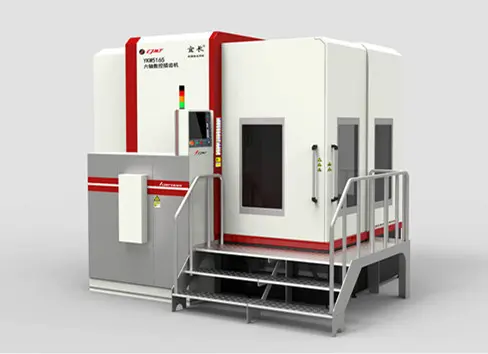

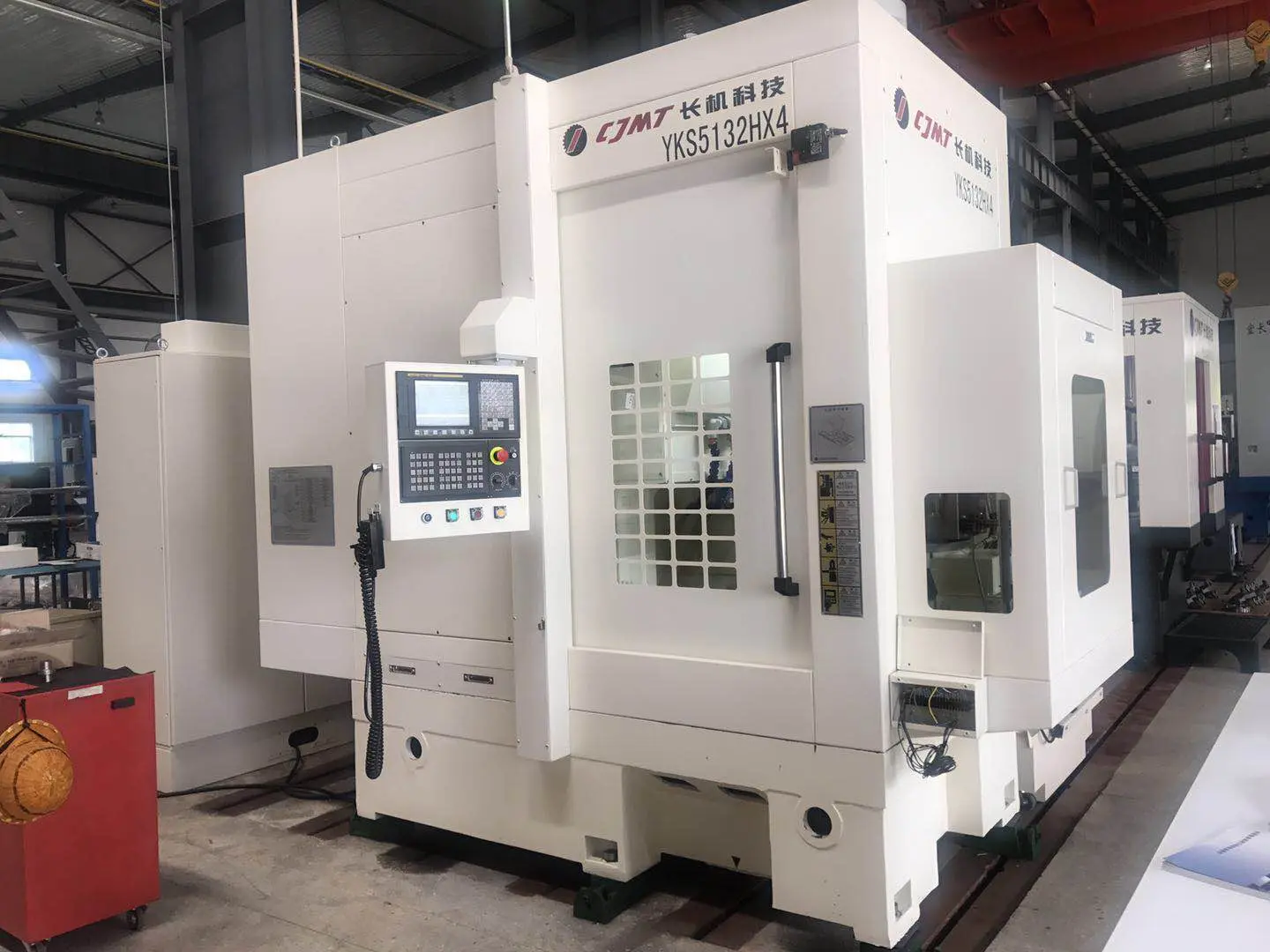

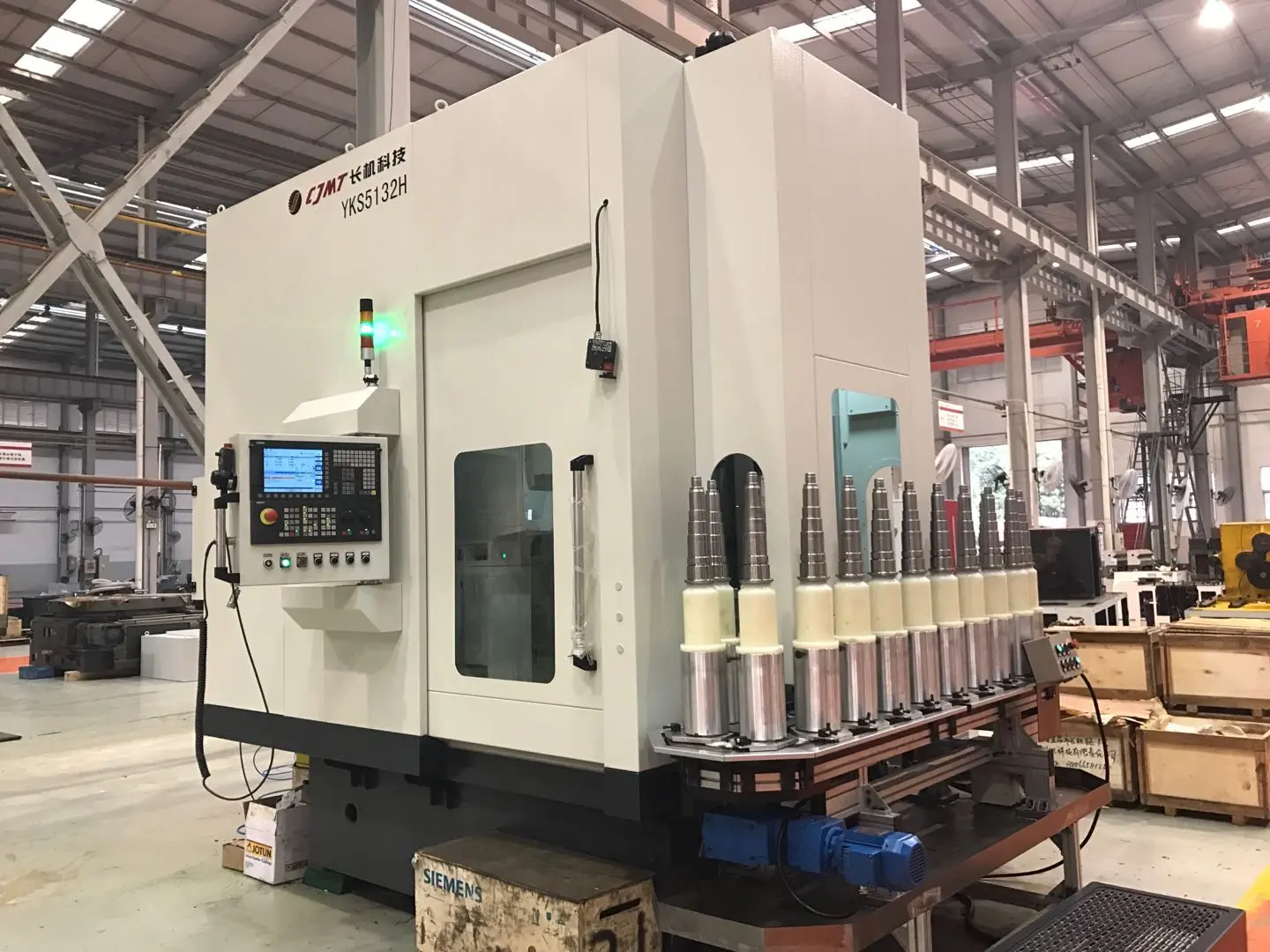

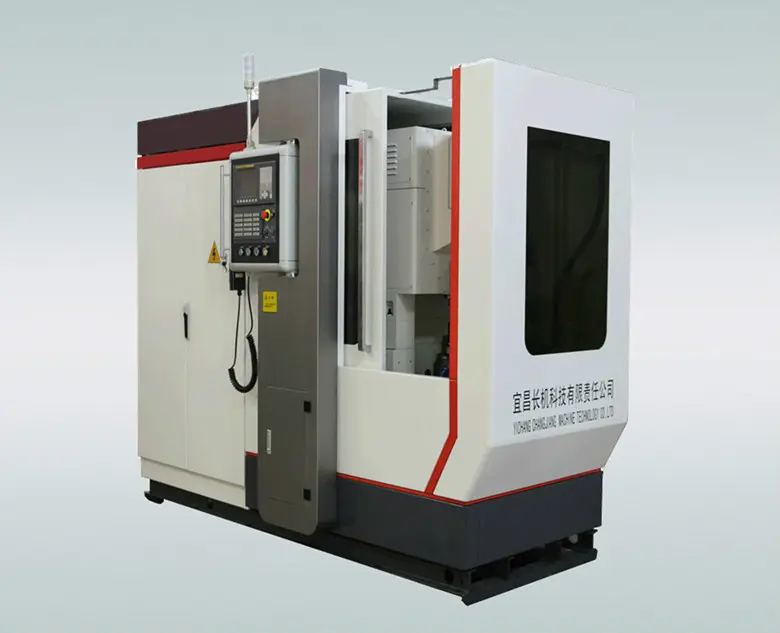

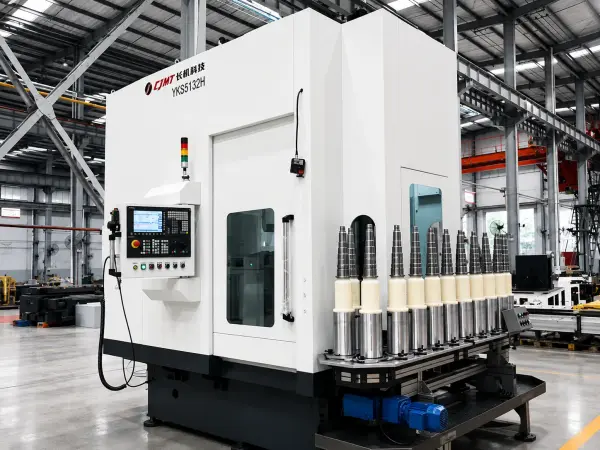

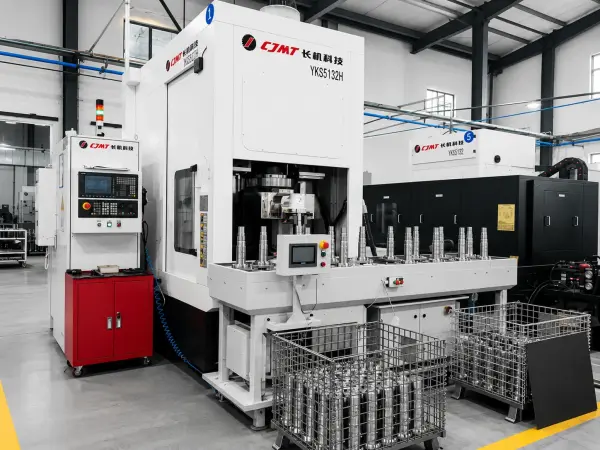

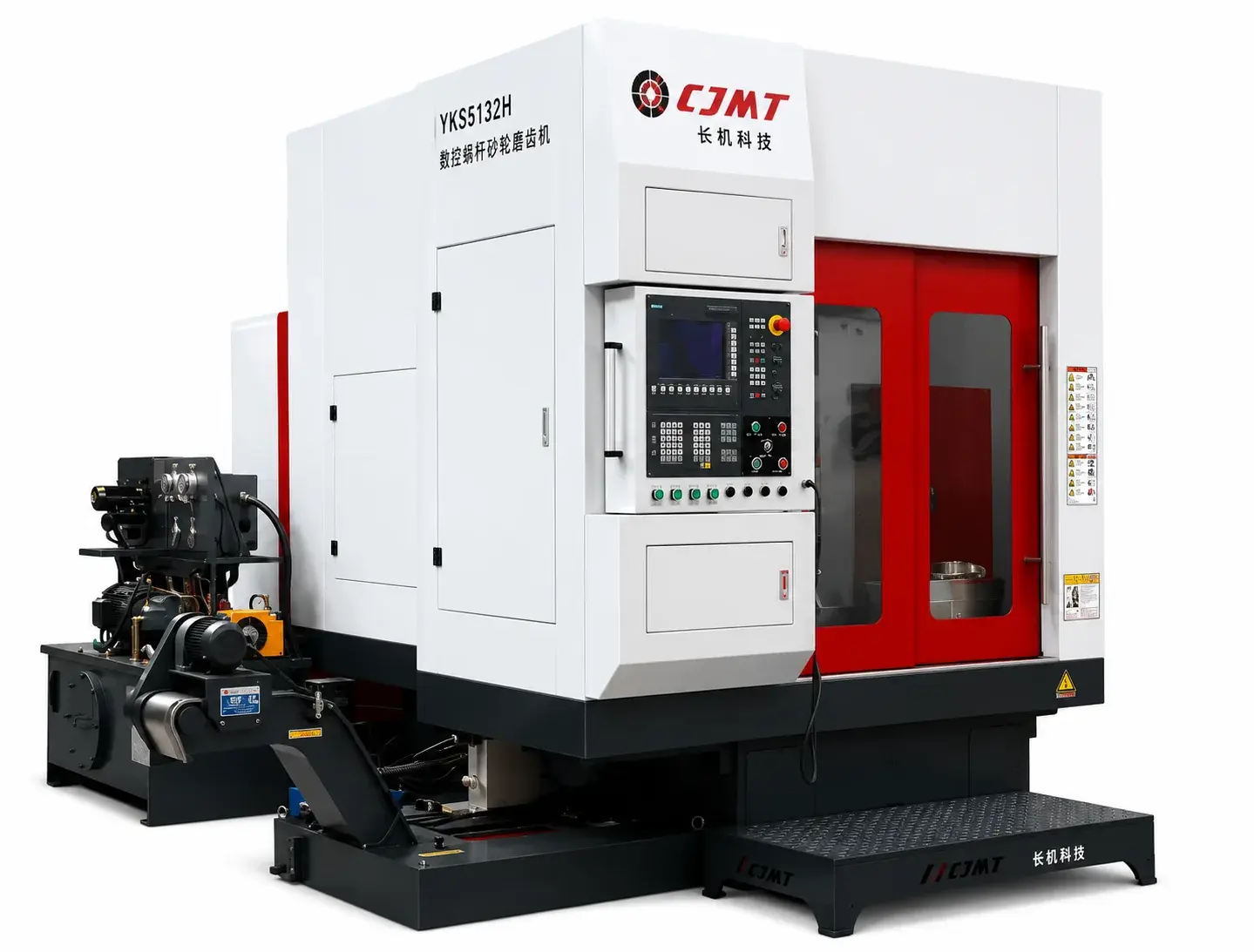

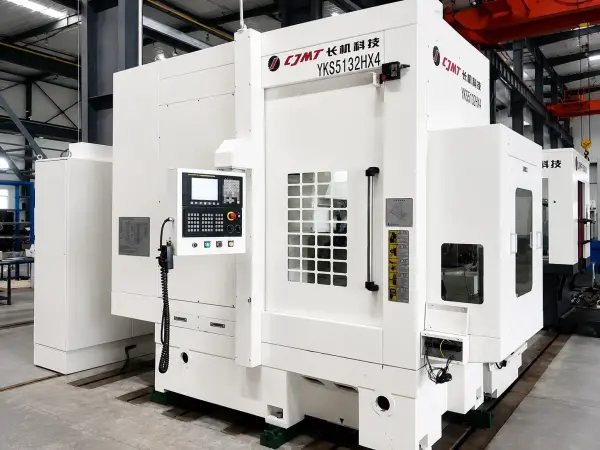

Dłutownica Fellowsa CNC CJMT YKS5132H przeznaczona do obróbki uzębień wewnętrznych i zewnętrznych.

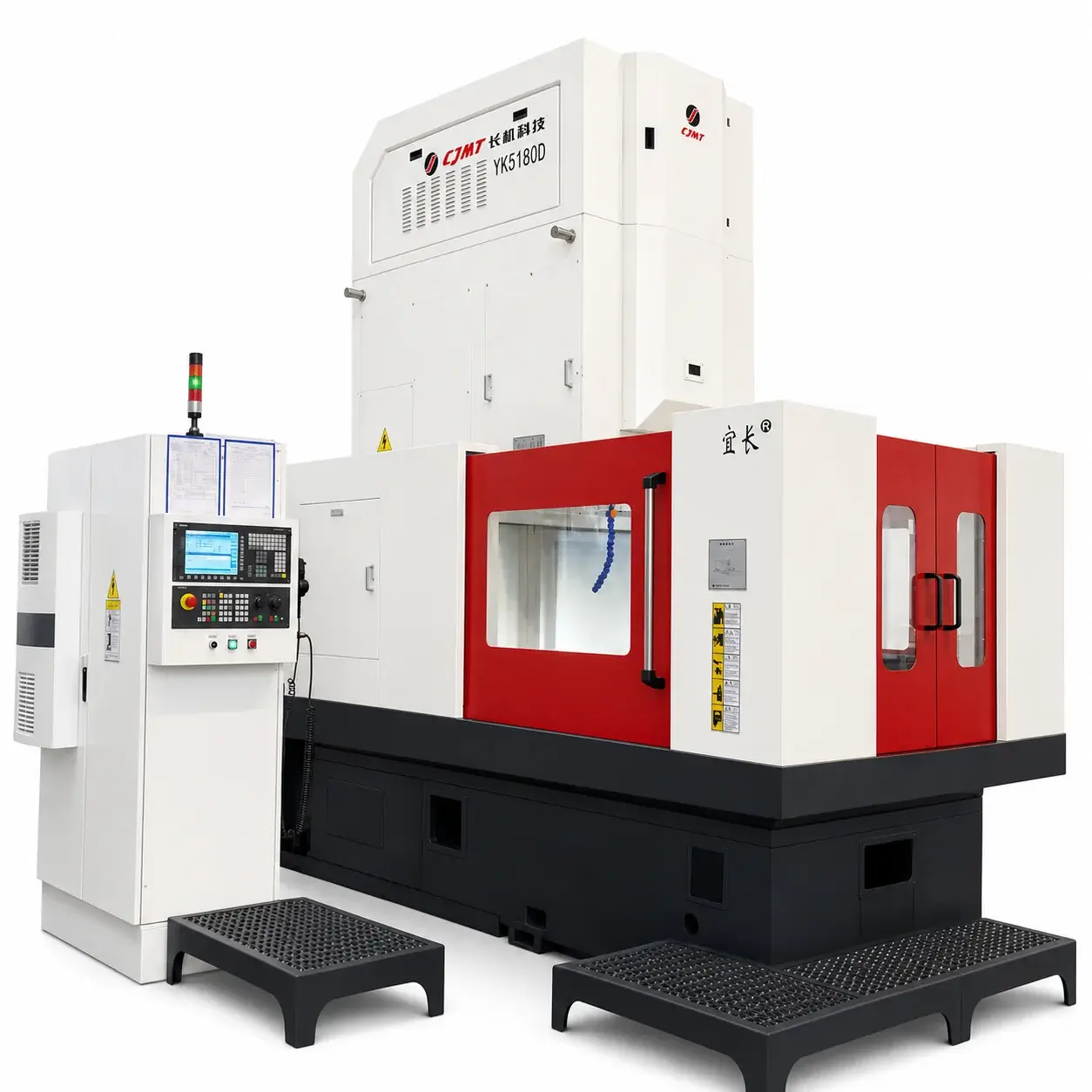

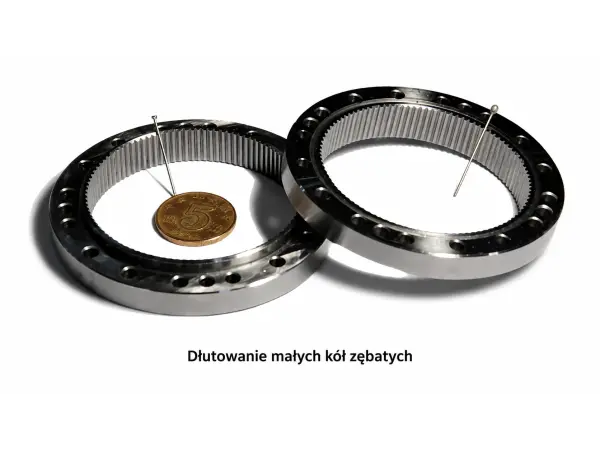

Maszyny do dłutowania uzębień wewnętrznych
Uzębienia wewnętrzne są jednym z podstawowych zastosowań dłutownic Fellowsa. Narzędzie pracujące wewnątrz otworu może wykonywać koła zębate wewnętrzne, pierścienie zębate, piasty, tuleje i wielowypusty.
W zależności od konstrukcji detalu możliwe jest wykonywanie uzębień:
- przelotowych;
- położonych głęboko wewnątrz części;
- znajdujących się blisko wewnętrznego stopnia;
- nieprzelotowych, jeżeli pozostawiono przestrzeń na skok, nawrót i wycofanie narzędzia;
- prostych;
- skośnych na odpowiednio skonfigurowanych wersjach maszyny.
Przy doborze maszyny do uzębienia wewnętrznego należy sprawdzić:
- średnicę uzębienia;
- liczbę zębów;
- moduł;
- szerokość wieńca;
- pełną głębokość otworu;
- odległość uzębienia od dna lub stopnia;
- średnicę i liczbę zębów dłutaka;
- długość skoku roboczego;
- możliwość odsunięcia narzędzia w ruchu powrotnym;
- przestrzeń na oprawkę;
- konstrukcję mocowania;
- możliwość odprowadzania chłodziwa i wiórów;
- ryzyko interferencji dłutaka z detalem.
Sama średnica uzębienia nie wystarcza do potwierdzenia wykonalności. Konieczny jest pełny rysunek części, a przy bardziej złożonych detalach także model 3D.

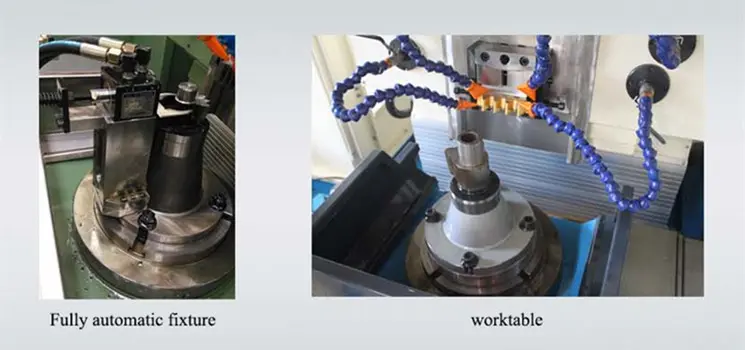

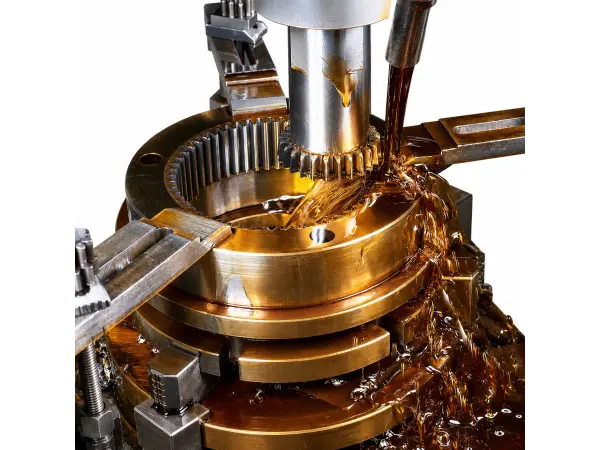

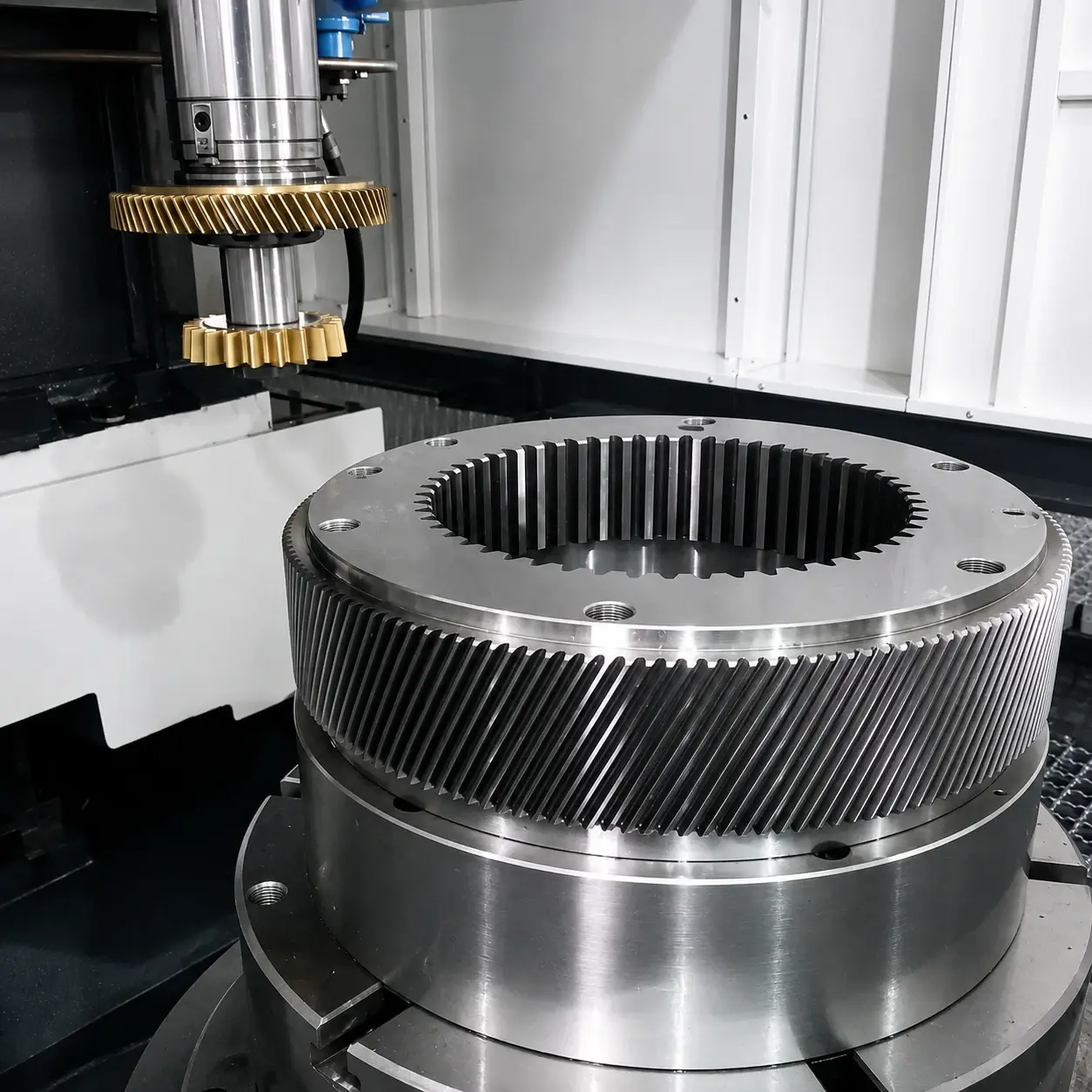

Obróbka uzębienia zewnętrznego i wewnętrznego w jednym zamocowaniu przy użyciu różnych dłutaków Fellowsa.

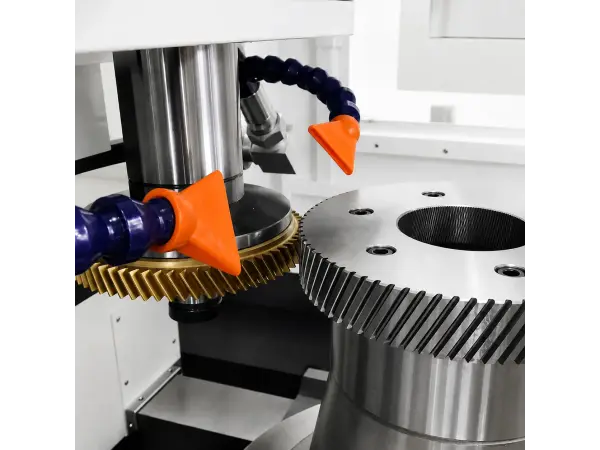

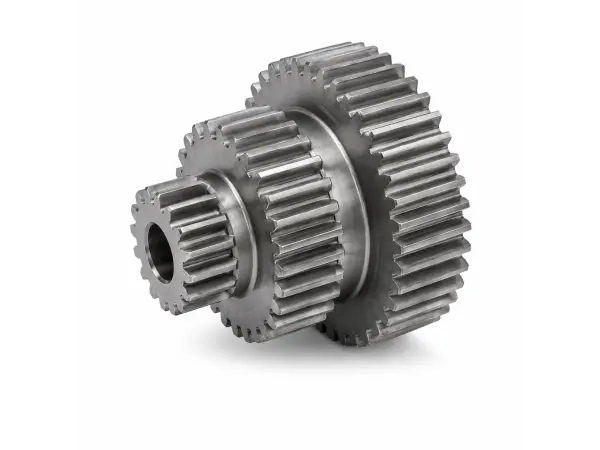

Dłutownice do uzębień zewnętrznych
Maszyny do dłutowania kół zębatych mogą wykonywać również uzębienia zewnętrzne na kołach, wałach, piastach i innych komponentach przekładni.
Dłutowanie zewnętrzne warto rozważyć szczególnie wtedy, gdy:
- uzębienie znajduje się blisko kołnierza;
- za wieńcem występuje stopień ograniczający wybieg;
- detal ma kształt utrudniający zastosowanie freza ślimakowego;
- jedna maszyna ma wykonywać zarówno uzębienia wewnętrzne, jak i zewnętrzne;
- produkcja obejmuje wiele różnych wariantów części;
- wymagana jest częsta zmiana modułu lub geometrii uzębienia;
- wielkość serii nie uzasadnia wdrożenia Power Skivingu.
Dla standardowych, otwartych uzębień zewnętrznych frezowanie obwiedniowe może pozostawać rozwiązaniem bardziej wydajnym. Wybór technologii powinien wynikać z geometrii części, wielkości produkcji, wymaganego czasu cyklu i dostępnego oprzyrządowania.

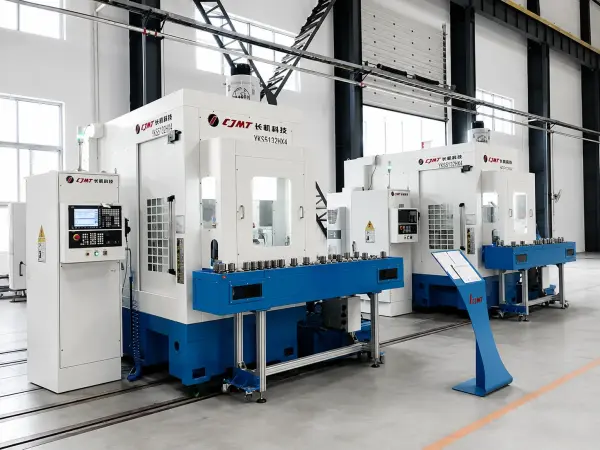

Zobrazowanie dłutowania o wysokiej prędkości wewnętrznego koła zębatego o zębach prostych, oraz automatyzacja
Dłutownice do wielowypustów i wielokarbów
Maszyny do dłutowania wielowypustów wykorzystuje się do obróbki profili wewnętrznych i zewnętrznych w piastach, tulejach, sprzęgłach, wałach i elementach przekładni.
W zależności od narzędzia i konfiguracji obrabiarki możliwe jest wykonywanie:
- wielowypustów ewolwentowych;
- wielowypustów równoległych;
- wielokarbów;
- profili wewnętrznych;
- profili zewnętrznych;
- wybranych profili specjalnych.
Dobór dłutownicy do wielowypustu powinien uwzględniać:
- liczbę zębów;
- moduł lub podziałkę;
- średnice charakterystyczne;
- kąt przyporu;
- szerokość profilu;
- długość roboczą;
- odległość profilu od dna detalu;
- wymagane tolerancje;
- sposób mocowania i bazowania;
- wielkość planowanej produkcji.
Przy bardzo dużych seriach identycznych profili wewnętrznych korzystniejsze może być przeciąganie. Dłutownica zapewnia jednak większą elastyczność przy zmianach detali, mniejszych partiach i większej liczbie wariantów.

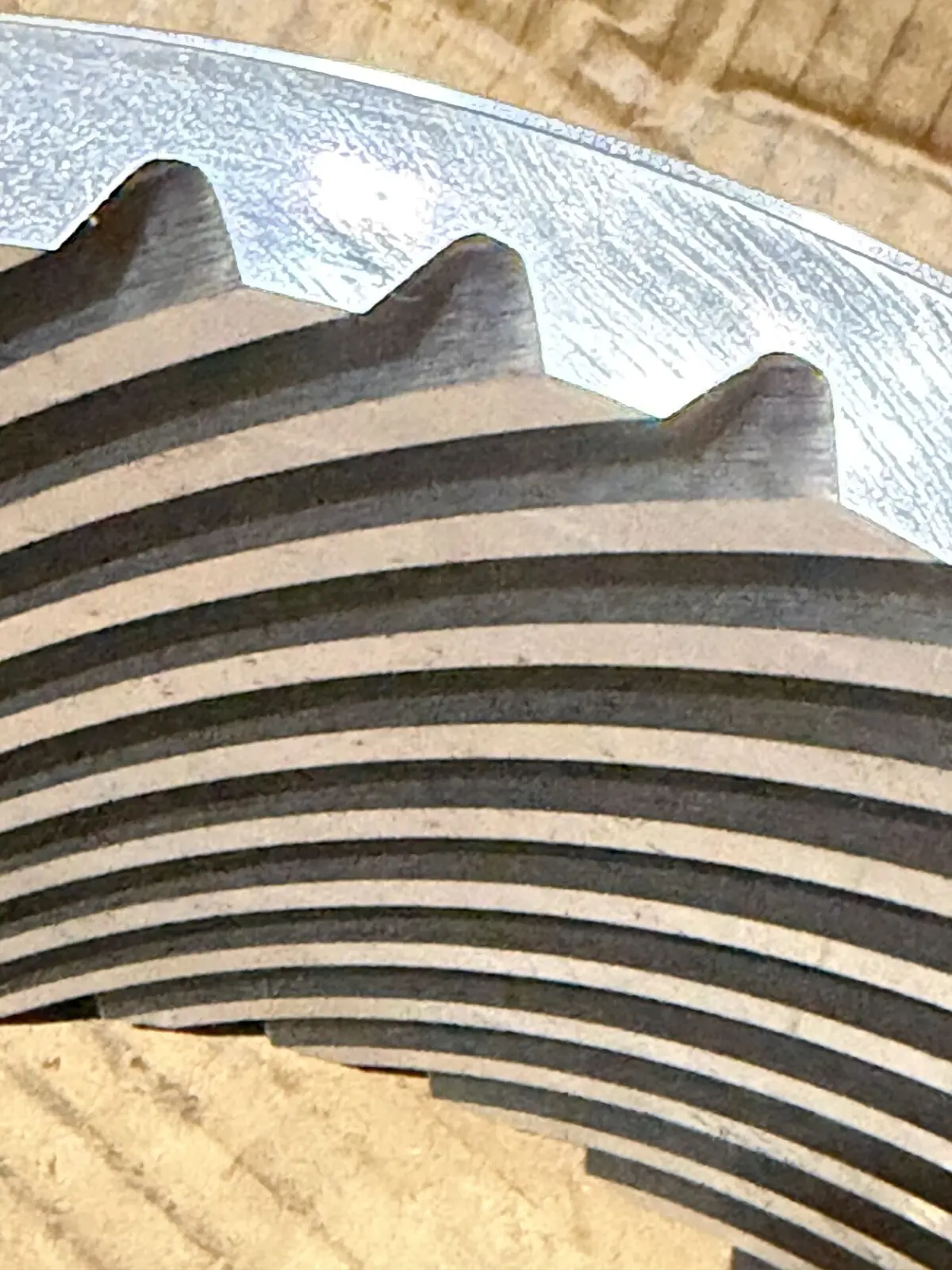

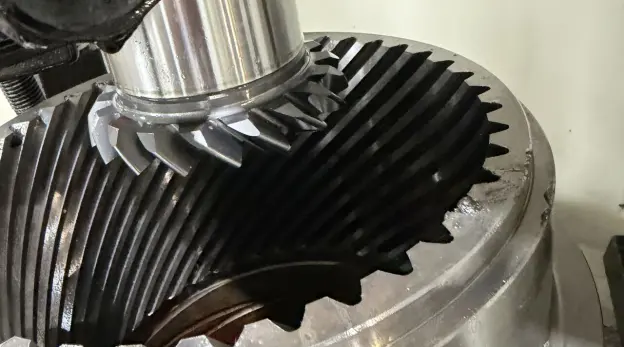

Uzębienia proste, skośne, sektorowe i profile specjalne
Podstawowe dłutownice Fellowsa są przeznaczone przede wszystkim do uzębień prostych. Wykonywanie uzębień skośnych wymaga odpowiedniej wersji maszyny, właściwej kinematyki i specjalnego dłutaka.
W ofercie znajdują się między innymi:
- wersje standardowe do uzębień prostych;
- maszyny z wychylanym stołem;
- modele z większą prędkością ruchu dłutaka;
- wersje z osiowym przesuwem głowicy;
- dłutownice sektorowe;
- ciężkie maszyny do dużych pierścieni i modułów.

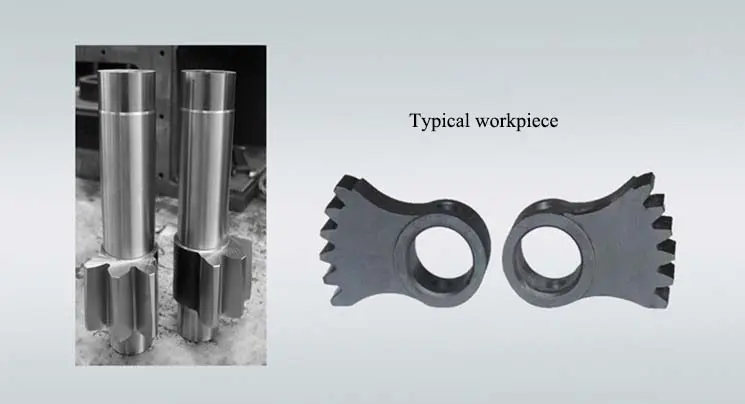

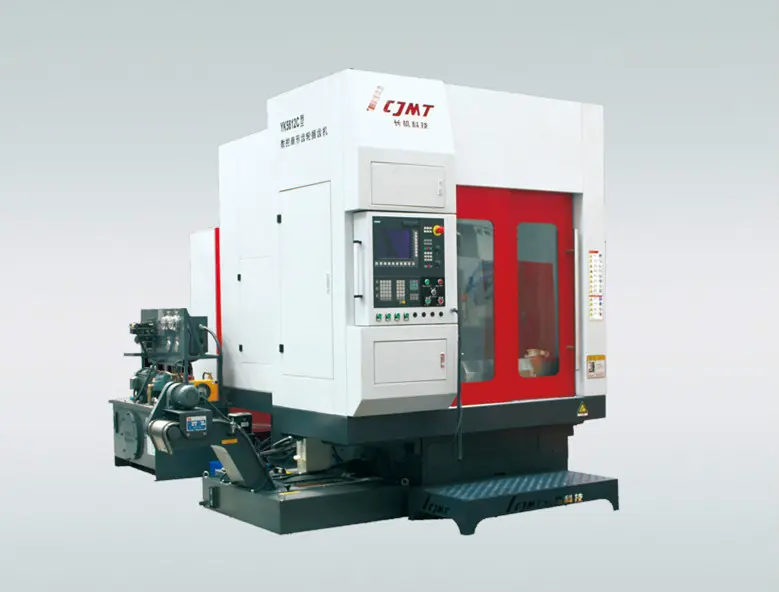

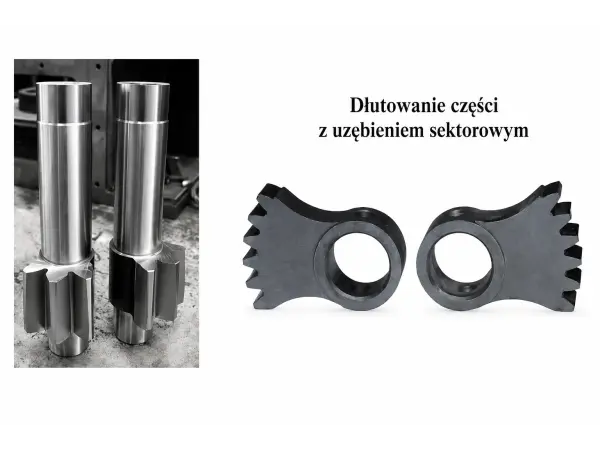

Modele sektorowe YK5612C i YK5612D są przeznaczone do elementów, w których uzębienie znajduje się tylko na fragmencie obwodu, na przykład sektorów zębatych, dźwigni i części mechanizmów sterujących.

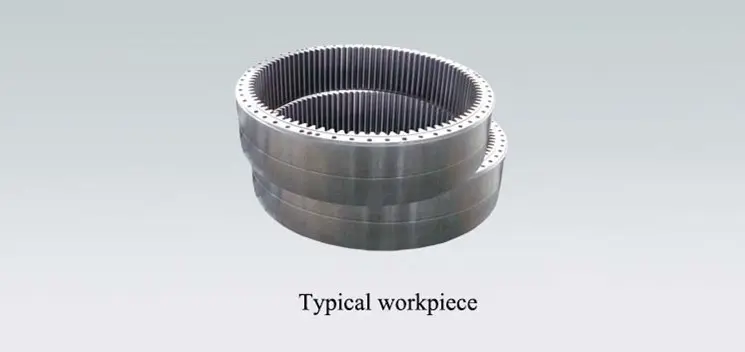

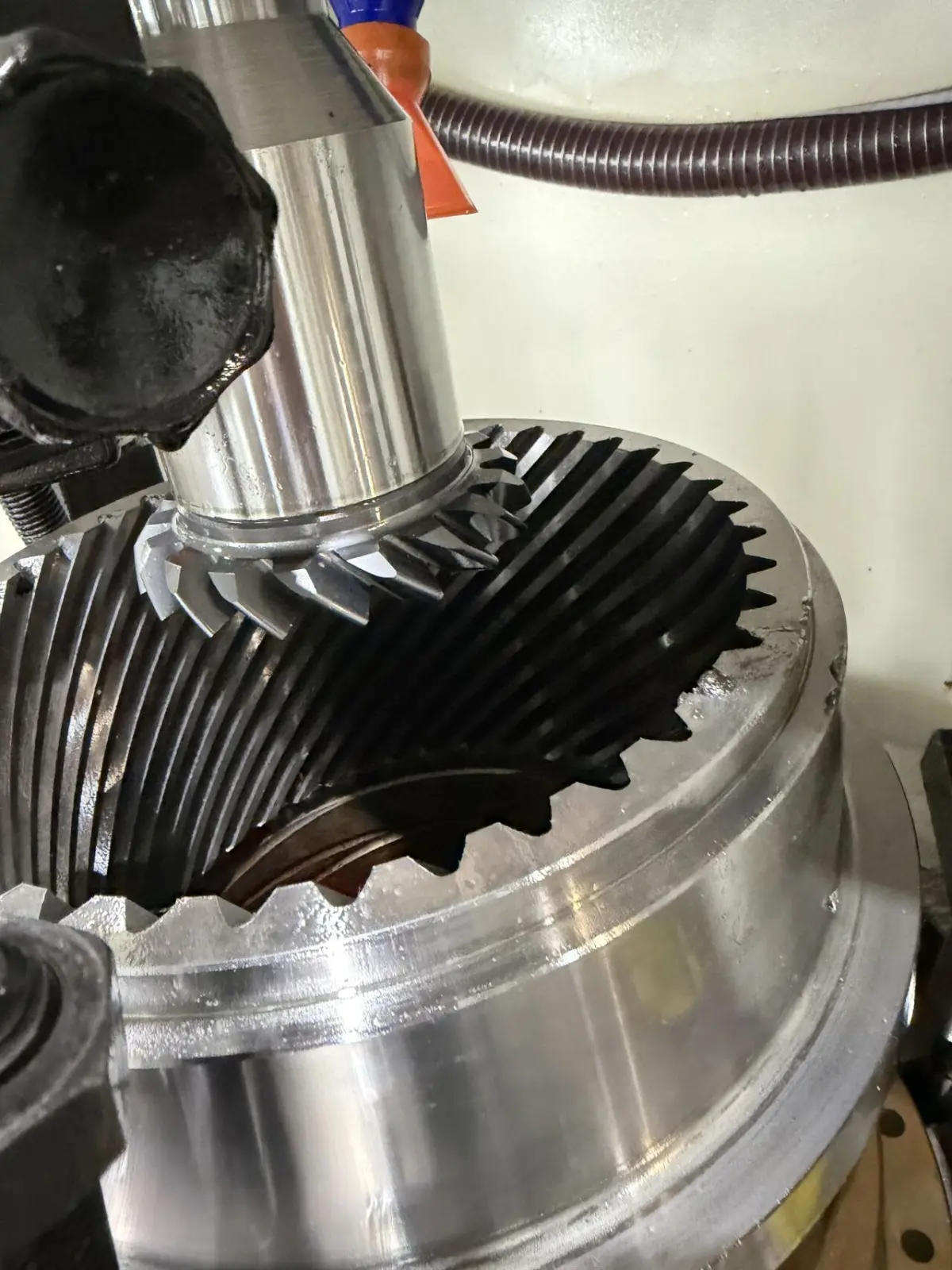

Dłutowanie dużego koła zębatego wewnętrznego

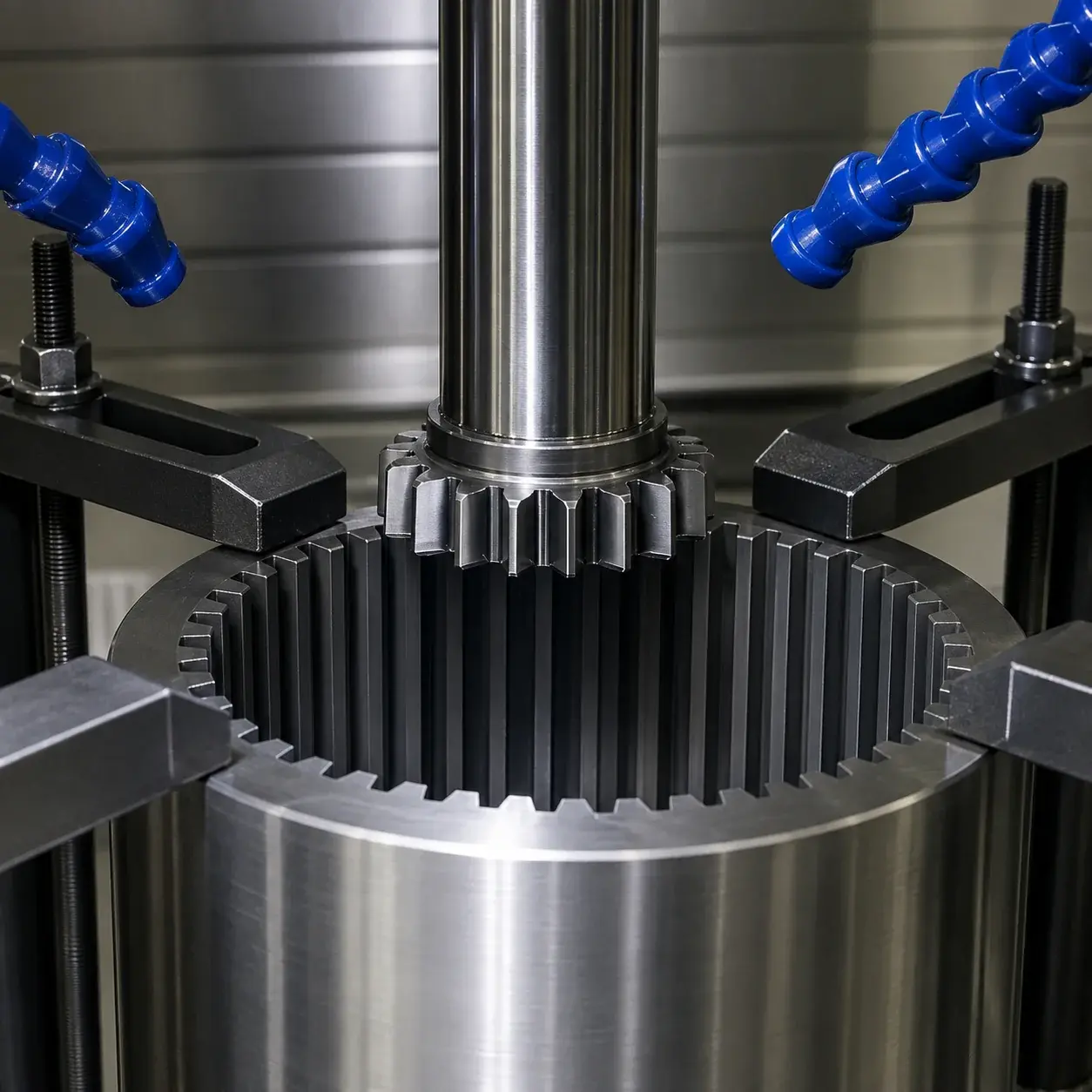

Obróbka długiego uzębienia wewnętrznego o zębach prostych, na pełnej długości roboczego skoku dłutaka Fellowsa.
Dlaczego warto wybrać dłutownicę Fellowsa CNC?
Obróbka uzębień niedostępnych dla freza ślimakowego
Dłutak może pracować wewnątrz otworu oraz blisko kołnierza lub stopnia. Pozwala to wykonywać uzębienia, dla których klasyczne frezowanie obwiedniowe nie zapewnia wystarczającego dostępu.
Uzębienia wewnętrzne i zewnętrzne na jednej maszynie
Po zmianie narzędzia, programu i mocowania jedna dłutownica może realizować różne rodzaje uzębień oraz wielowypustów.
Elastyczne przezbrajanie
Sterowanie CNC ułatwia zapisywanie programów, zmianę parametrów cyklu oraz powrót do wcześniej wykonywanych detali.
Kontrolowane przejścia zgrubne i wykańczające
Cykl może zostać podzielony na kolejne zagłębienia, przejście zgrubne i wykańczające oraz przejście bez dalszego zwiększania głębokości.
Odsuwanie dłutaka podczas ruchu powrotnego
Kontrolowane odsunięcie narzędzia ogranicza tarcie o gotową powierzchnię i ryzyko uszkodzenia krawędzi.
Możliwość automatyzacji
Maszyna CNC może zostać połączona z robotem, manipulatorem, automatycznym uchwytem, przenośnikiem albo stanowiskiem pomiarowym.
Porównanie dłutownic Fellowsa CNC CJMT
Poniższa tabela służy do wstępnego wyboru grupy maszyn. Zachowuje wszystkie najważniejsze rodziny modeli bez rozbudowanych akordeonów i setek wierszy parametrów.

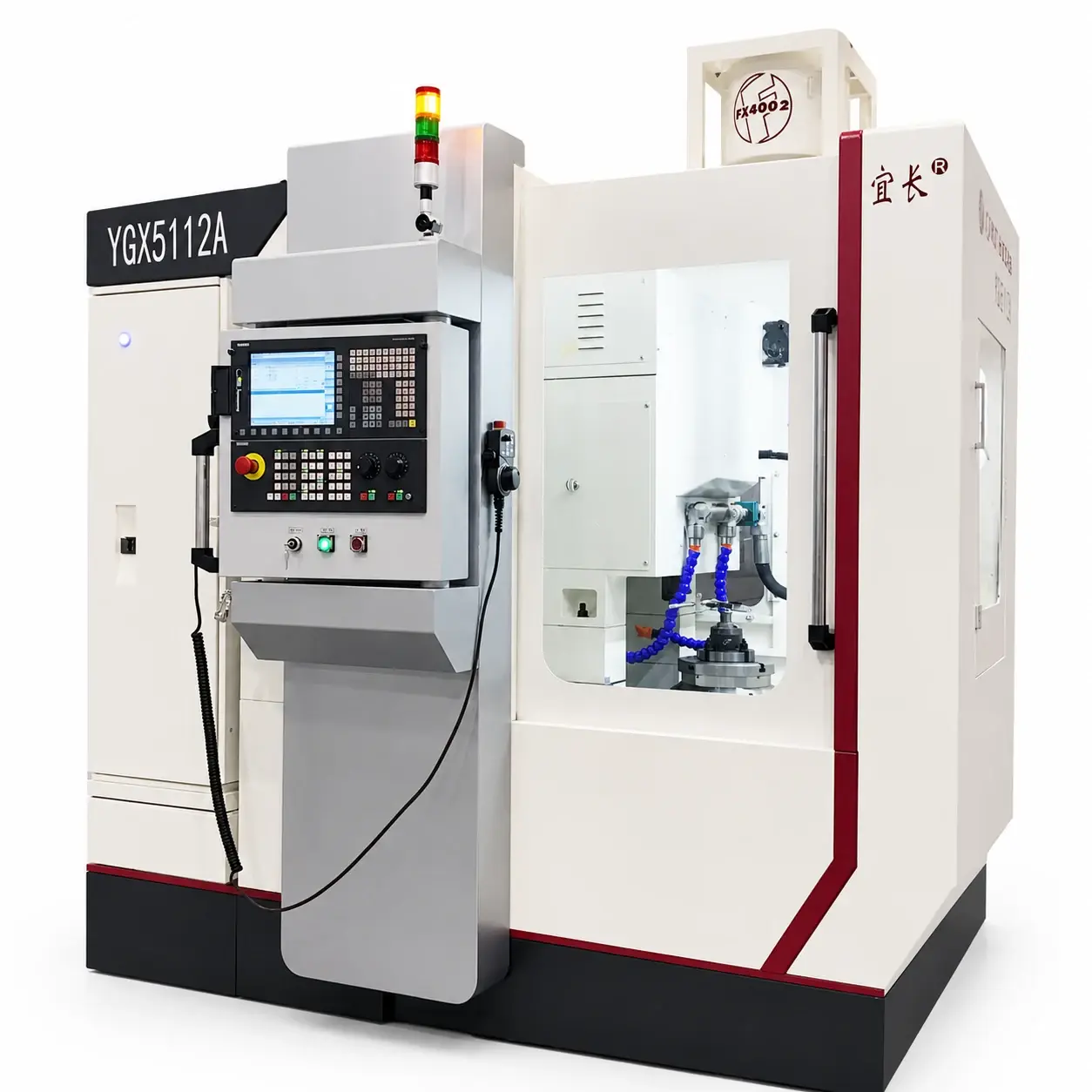

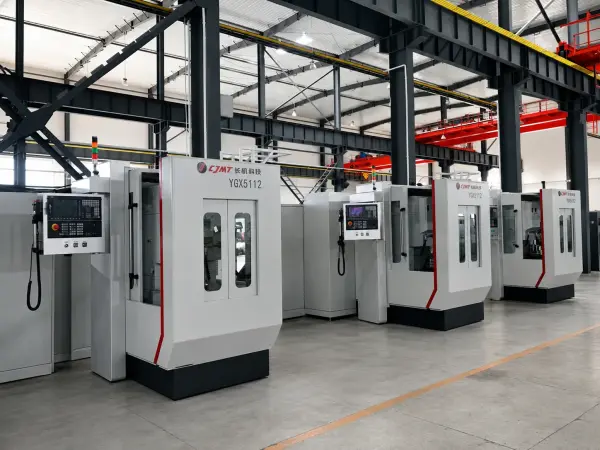

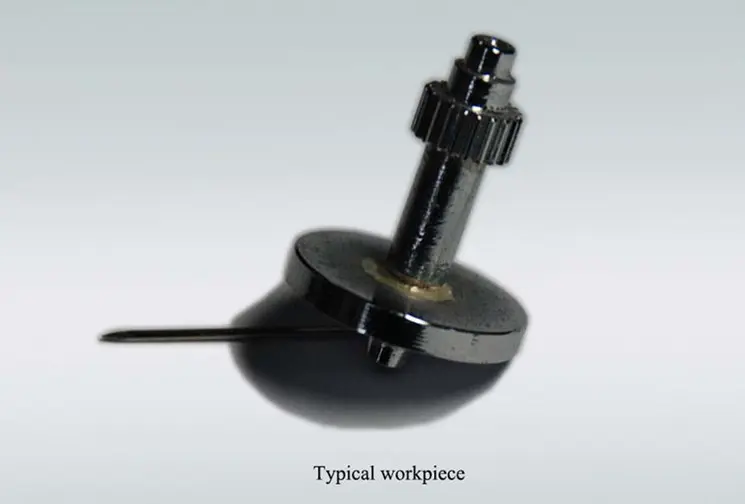

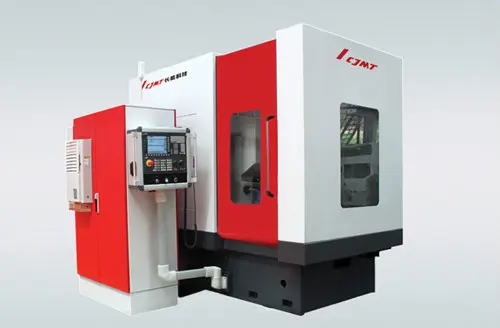

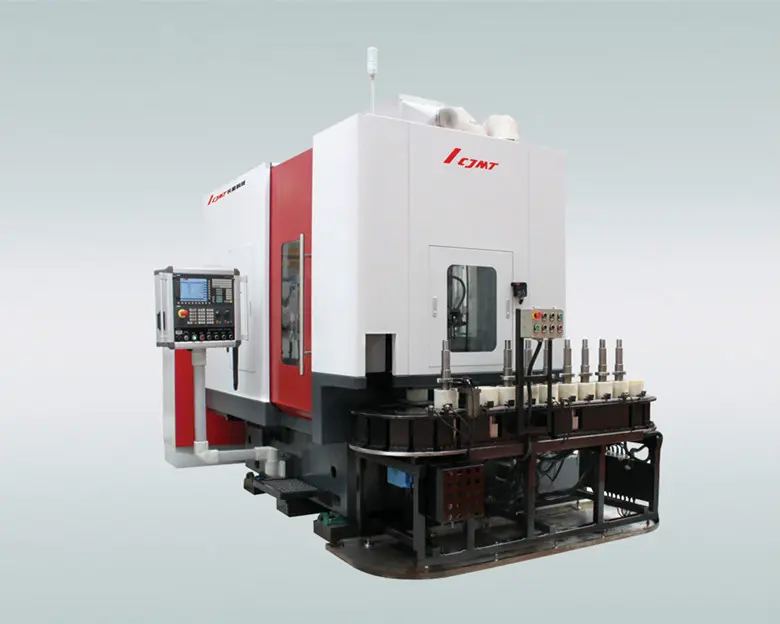

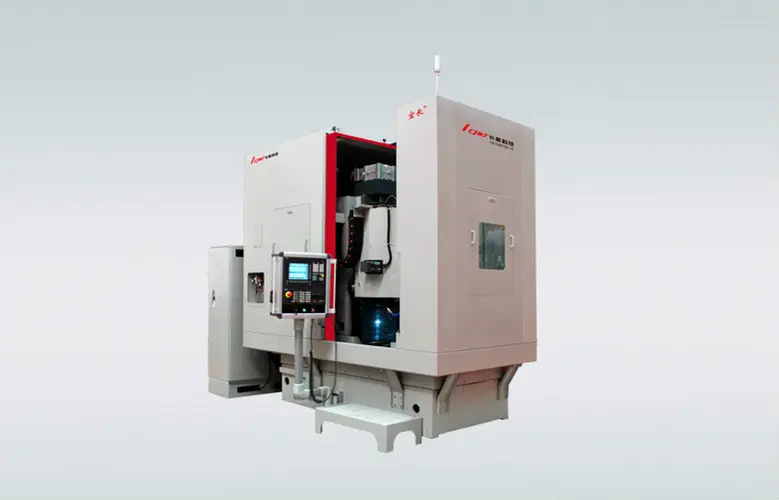

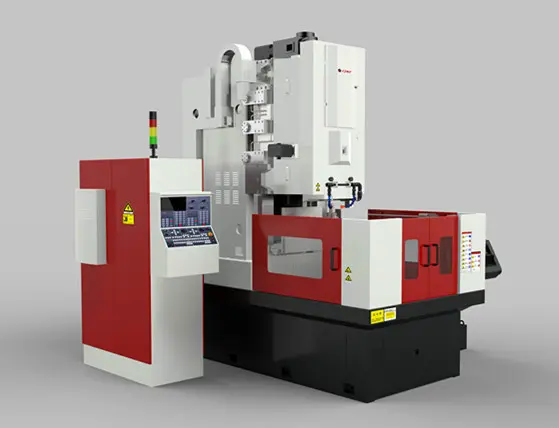

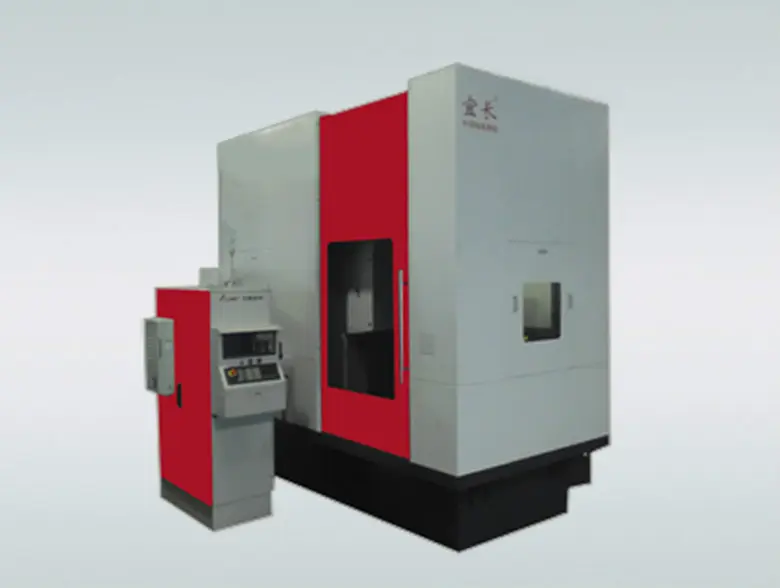

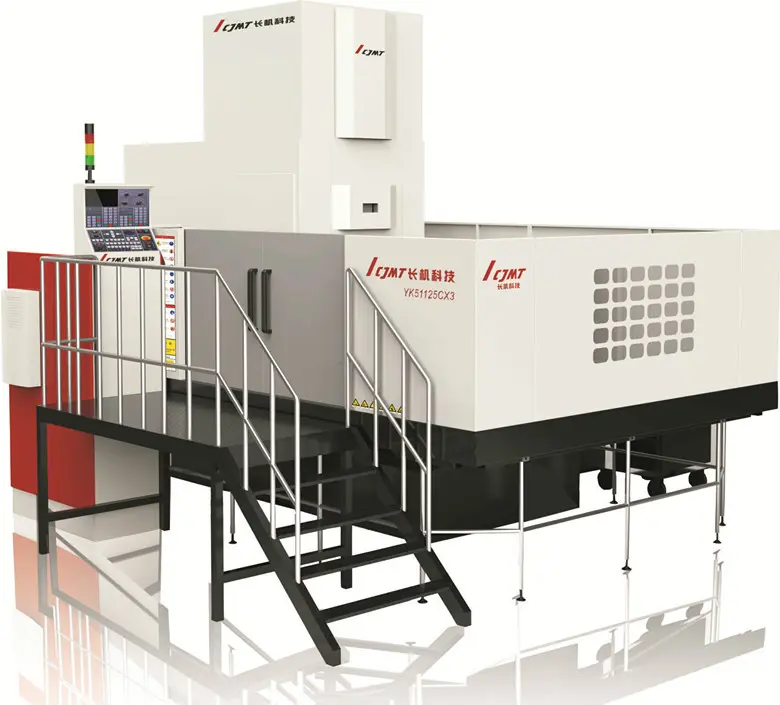

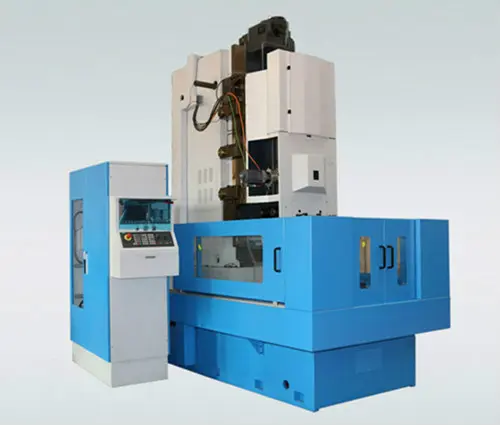

| Model lub rodzina | Maks. średnica zewnętrzna | Maks. średnica wewnętrzna | Maks. moduł | Maks. szerokość wieńca | Typowe zastosowanie |
| YGX5112 | 120 mm | 100 mm + D | 2 | 30 mm | Małe, precyzyjne koła i wielowypusty |
| YKS5120×3 / YKS5120B×3 / YKD5120×3 | 200 mm | 100 mm + D | 6 | 50 mm | Małe i średnie części przekładni |
| YKS5132×3 / YKD5132×3 / YKS5132E / YKS5132H | 320 mm | 220 mm + D | 8 | 90 mm | Uniwersalna obróbka kół i wielowypustów |
| YKT5132 | 320 mm | 220 mm + D | 8 | 90 mm | Detale wymagające większej przestrzeni osiowej |
| YK5150D×3 / YKC5150D×3 / YKD5150×3 | 500 mm | 600 mm | 10 | 140 mm | Koła i pierścienie średniej wielkości |
| YK5150E / YK5150H | 500 mm | 600 mm | 10 | 140 mm | Alternatywne wersje rodziny YK5150 |
| YKT5150 | 500 mm | 600 mm | 10 | 200 mm | Szersze wieńce i rozbudowane mocowania |
| YKW5165×6 | 650 mm | 800 mm | 12 | 200 mm | Większe pierścienie i koła przemysłowe |
| YK5180B×3 / YKC5180B×3 / YK5180C | 800 mm | 1100 mm | 12 | 250–280 mm | Duże komponenty przekładni |
| YKT5180A | 800 mm | 1100 mm | 12 | 250 mm | Duże detale wymagające przesuwu głowicy |
| YKT51125 | 1250 mm | 1600 mm | 12 | 250 mm | Duże pierścienie zębate |
| YKT51160A | 1600 mm | 2100 mm | 12 | 250 mm | Wielkogabarytowe uzębienia przemysłowe |
| YK51125C×3 | 1250 mm | 1600 mm | 16 | 300 mm | Duże koła i większe moduły |
| YK51160C | 1600 mm | 2100 mm | 20 | 350 mm | Przekładnie przemysłu ciężkiego |
| YK51250E | 2500 mm | 3000 mm | 25 | 400 mm | Bardzo duże koła i pierścienie |
| YK51350 | 3500 mm | 4000 mm | 30 | 500 mm | Wielkogabarytowe elementy przekładni |
| YK51400 | 4000 *mm | 4000 mm | 30 | 500 mm | Największe koła i pierścienie |
| YK5612C / YK5612D | 120 mm | — | 12 | 80 mm | Koła zębate sektorowe |
* W przypadku modeli YK5612C i YK5612D wartość dotyczy maksymalnego wymiaru obrabianej części sektorowej, a nie pełnego koła zębatego.
D oznacza średnicę zastosowanego dłutaka Fellowsa.
Podane parametry służą do wstępnego porównania. Ostateczna możliwość obróbki zależy również od średnicy i liczby zębów dłutaka, pełnej geometrii detalu, dostępnego skoku, mocowania oraz wymaganej jakości.
Pobierz pełny katalog dłutownic CJMT
