Koła zębate można klasyfikować na kilka sposobów: według położenia osi współpracujących elementów, kierunku linii zęba, położenia uzębienia, kształtu bryły podstawowej, rodzaju profilu oraz funkcji pełnionej w przekładni.

Samo określenie „koło zębate” nie wystarcza więc do prawidłowego doboru:

• technologii wykonania,
• obrabiarki,
• narzędzia skrawającego,
• sposobu mocowania,
• metody kontroli,
• sprawdzianu lub maszyny pomiarowej.

Innej technologii wymaga zewnętrzne koło walcowe o zębach prostych, innej pierścień z uzębieniem wewnętrznym, a jeszcze innej koło stożkowe spiralne, ślimacznica lub listwa zębata.

W artykule porządkujemy najważniejsze rodzaje kół zębatych i wskazujemy, jakie metody produkcji i kontroli są dla nich najczęściej stosowane.

W artykule wyjaśniamy

• jak klasyfikuje się koła zębate,
• czym różnią się koła walcowe, stożkowe i ślimakowe,
• czym różni się uzębienie zewnętrzne od wewnętrznego,
• jakie zalety mają zęby proste, skośne i daszkowe,
• czym są listwy zębate, koła koronowe i koła sektorowe,
• czym koło zębate różni się od wielowypustu,
• jakie technologie stosuje się do poszczególnych rodzajów uzębień,
• jak dobrać metodę pomiaru i kontroli.

Najważniejsza zasada brzmi:

Rodzaj uzębienia należy określić nie tylko na podstawie wyglądu części, ale również geometrii współpracy, położenia osi, profilu zęba i wymaganej funkcji przekładni.

Podstawowy podział kół zębatych według położenia osi

Najbardziej praktyczny podział wynika z wzajemnego położenia osi współpracujących elementów.

Można wyróżnić przekładnie o osiach:

• równoległych,
• przecinających się,
• krzyżujących się, ale nieprzecinających,
• współpracujące z elementem poruszającym się liniowo.

Norma ISO 21771-1:2024 obejmuje pojęcia i parametry walcowych kół ewolwentowych oraz par kół o osiach równoległych i krzyżujących się, natomiast geometria kół stożkowych i hipoidalnych została ujęta oddzielnie w ISO 23509-1:2025.

Położenie osi	Typowe rozwiązanie
Osie równoległe	koła walcowe proste, skośne i daszkowe
Osie przecinające się	koła stożkowe
Osie krzyżujące się	przekładnie ślimakowe, koła śrubowe, przekładnie hipoidalne
Ruch obrotowy i liniowy	koło zębate z listwą

Ten podział jest ważny, ponieważ wpływa na:

• geometrię zębów,
• charakter kontaktu,
• kierunek sił,
• sprawność,
• hałas,
• technologię produkcji,
• sposób kontroli.

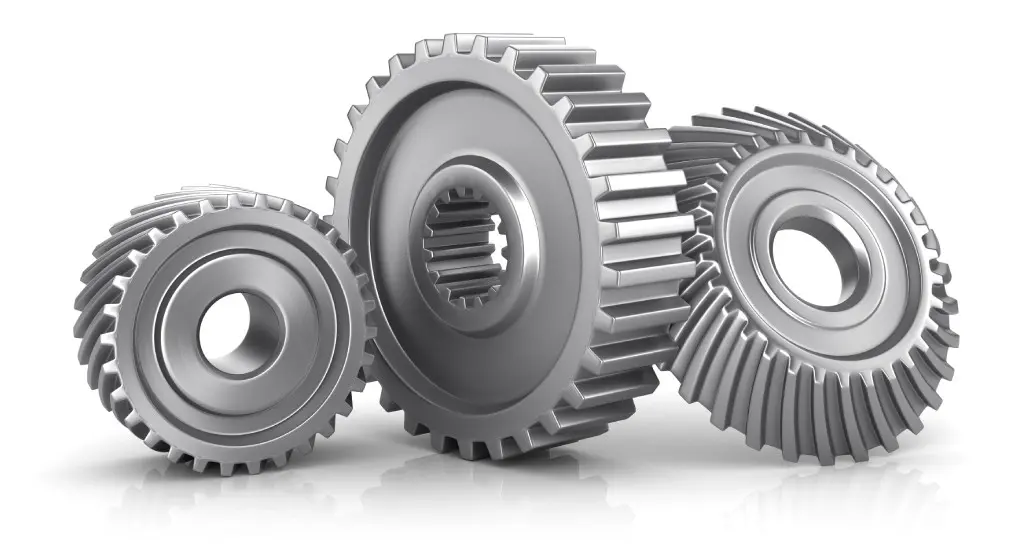

Koła zębate walcowe

Koła walcowe są najczęściej stosowaną grupą kół zębatych. Ich powierzchnią podstawową jest walec, a osie współpracującej pary są najczęściej równoległe.

Do tej grupy należą:

• koła o zębach prostych,
• koła o zębach skośnych,
• koła daszkowe,
• koła z uzębieniem zewnętrznym,
• koła z uzębieniem wewnętrznym,
• koła sektorowe,
• listwy zębate.

Współczesna terminologia geometryczna walcowych kół ewolwentowych została uporządkowana w ISO 21771-1:2024. Norma obejmuje również modyfikacje boków zębów oraz pary kół o stałym przełożeniu.

Koła walcowe o zębach prostych

W kołach prostych linia zęba przebiega równolegle do osi koła.

Jest to jeden z najprostszych geometrycznie i technologicznie typów uzębienia walcowego.

Zalety zębów prostych

• prosta geometria,
• łatwiejsza produkcja,
• brak osiowej składowej siły wynikającej z kąta pochylenia,
• łatwa kontrola,
• szeroki wybór metod obróbki,
• możliwość stosowania w przekładniach zewnętrznych i wewnętrznych.

Ograniczenia

Kontakt kolejnych zębów rozpoczyna się bardziej gwałtownie niż w uzębieniu skośnym. Przy wyższych prędkościach lub niekorzystnych odchyłkach może to powodować:

• większe obciążenia dynamiczne,
• drgania,
• hałas,
• mniej płynne przenoszenie obciążenia.

Nie oznacza to jednak, że każde koło proste jest głośne. Zachowanie przekładni zależy również od klasy dokładności, sztywności, modyfikacji, luzu i montażu.

Jak wykonuje się zewnętrzne koła o zębach prostych?

Najczęściej stosuje się:

• frezowanie obwiedniowe,
• Power Skiving,
• dłutowanie Fellowsa,
• frezowanie kształtowe,
• przeciąganie w szczególnych zastosowaniach,
• szlifowanie po obróbce cieplnej.

W produkcji seryjnej zewnętrznych kół walcowych podstawową metodą pozostaje frezowanie obwiedniowe. Liebherr wymienia frezowanie obwiedniowe, dłutowanie i skiving jako trzy odrębne główne grupy technologii nacinania uzębień.

Powiązana oferta:

• frezarki obwiedniowe CNC do kół zębatych,
• frezy ślimakowe do kół zębatych i wielowypustów,
• frezy krążkowe modułowe i frezy palcowe.

Koła walcowe o zębach skośnych

W kołach skośnych linia zęba jest pochylona względem osi.

Uzębienie może być:

• prawoskrętne,
• lewoskrętne.

W typowej parze kół o osiach równoległych współpracują koła o przeciwnych kierunkach pochylenia.

Dlaczego stosuje się zęby skośne?

Kontakt pomiędzy zębami rozwija się stopniowo na szerokości wieńca. Pozwala to uzyskać:

• bardziej płynną pracę,
• większy współczynnik zazębienia,
• możliwość przenoszenia większych obciążeń przy porównywalnych wymiarach,
• korzystniejsze właściwości hałasowe.

Składowa osiowa

Zaletom uzębienia skośnego towarzyszy powstawanie siły osiowej. Musi ona zostać przejęta przez:

• łożyska,
• wał,
• obudowę,
• układ ustalający położenie osiowe.

Kierunek siły zależy między innymi od kierunku obrotu, strony pochylenia i tego, czy koło jest napędzające, czy napędzane.

Produkcja kół skośnych

Zewnętrzne koła skośne mogą być wykonywane przez:

• frezowanie obwiedniowe,
• Power Skiving,
• dłutowanie narzędziem o odpowiedniej linii śrubowej,
• frezowanie kształtowe,
• szlifowanie obwiedniowe,
• szlifowanie profilowe.

Nowoczesne frezarki obwiedniowe i maszyny do Power Skivingu wykorzystują zsynchronizowany ruch osi do odwzorowania wymaganej linii zęba.

Powiązana wiedza:

• frezowanie obwiedniowe kół zębatych i wielowypustów,
• Power Skiving – obróbka kół zębatych i wielowypustów.

Koła daszkowe i uzębienia strzałkowe

Koło daszkowe ma dwa uzębienia skośne o przeciwnych kierunkach pochylenia.

Można je wykonać jako:

• dwa oddzielne wieńce połączone konstrukcyjnie,
• jeden wieniec z przerwą technologiczną pomiędzy połowami,
• uzębienie ciągłe bez centralnego rowka.

Najważniejsza zaleta

Przeciwne kierunki pochylenia powodują, że składowe osiowe generowane przez obie połowy mogą się wzajemnie równoważyć.

Pozwala to łączyć:

• płynną pracę uzębienia skośnego,
• dużą nośność,
• ograniczenie wypadkowej siły osiowej.

Trudności technologiczne

Koła daszkowe są trudniejsze w produkcji od zwykłych kół skośnych. Szczególne znaczenie mają:

• geometria strefy środkowej,
• dostęp narzędzia,
• synchronizacja obu połówek,
• zachowanie zgodnej podziałki,
• pomiar obu kierunków linii zęba.

Jeżeli pomiędzy połowami występuje rowek, obróbka może być łatwiejsza. Uzębienie bez rowka wymaga technologii zapewniającej dojście narzędzia do centralnej części wieńca.

Dobór technologii zależy przede wszystkim od obecności rowka rozdzielającego obie połowy uzębienia. Jeżeli konstrukcja zapewnia odpowiednią przestrzeń technologiczną, każdą połowę można obrabiać oddzielnie. Uzębienia daszkowe ciągłe, bez centralnego wybiegu, wymagają natomiast specjalnych metod, narzędzi i maszyn umożliwiających wykonanie strefy środkowej.

Do stosowanych metod należą między innymi:

• specjalne frezowanie kształtowe lub obwiedniowe,
• dłutowanie przy zapewnionym wybiegu narzędzia,
• Power Skiving oddzielnych połówek przy odpowiedniej przestrzeni wejścia i wyjścia,
• frezowanie palcowe,
• szlifowanie profilowe.

Uzębienie zewnętrzne

W uzębieniu zewnętrznym zęby znajdują się na zewnętrznej powierzchni koła lub wału.

Jest to najczęstsza postać koła zębatego.

Charakterystyka

W parze dwóch zewnętrznych kół:

• kierunki obrotu są przeciwne,
• odległość osi wynika z wymiarów współpracujących kół,
• narzędzie ma stosunkowo dobry dostęp do wieńca.

Dobra dostępność sprawia, że uzębienia zewnętrzne można wykonywać bardzo szeroką grupą metod.

Typowe technologie

• frezowanie obwiedniowe,
• frezowanie krążkowe,
• frezowanie palcowe,
• dłutowanie Fellowsa,
• Power Skiving,
• szlifowanie,
• przeciąganie zewnętrzne w specjalnych zastosowaniach seryjnych,
• obróbka na centrum wieloosiowym.

Uzębienie wewnętrzne

W uzębieniu wewnętrznym zęby znajdują się na wewnętrznej powierzchni pierścienia.

Koło zewnętrzne współpracujące z kołem wewnętrznym obraca się zazwyczaj w tym samym kierunku co pierścień.

Uzębienia wewnętrzne występują między innymi w:

• przekładniach planetarnych,
• pierścieniach synchronizatorów,
• sprzęgłach,
• reduktorach,
• napędach robotów,
• przekładniach lotniczych,
• maszynach budowlanych,
• układach hydraulicznych.

Dlaczego są trudniejsze w produkcji?

Głównym ograniczeniem jest dostęp narzędzia do wnętrza pierścienia.

Znaczenie mają:

• średnica otworu,
• szerokość wieńca,
• położenie kołnierzy,
• odległość uzębienia od dna,
• średnica narzędzia,
• przestrzeń na wyjście narzędzia,
• możliwość odprowadzenia wiórów.

Główne metody produkcji

Dłutowanie Fellowsa

Klasyczna i uniwersalna metoda wykonywania uzębień wewnętrznych. Narzędzie ma kształt koła zębatego i wykonuje ruch skokowy zsynchronizowany z obrotem detalu.

Zobacz:

• dłutaki Fellowsa i noże Fellowsa,
• dłutownice Fellowsa CNC,
• dłutowanie kół zębatych i wielowypustów.

Power Skiving

Ciągła metoda obwiedniowa o wysokiej wydajności. Jest szczególnie atrakcyjna dla wewnętrznych kół i wielowypustów, o ile geometria części pozwala na uzyskanie wymaganego kąta skrzyżowania osi oraz bezpieczny dostęp narzędzia.

Zobacz:

• maszyny do Power Skivingu,
• narzędzia do Power Skivingu.

Przeciąganie

Szczególnie korzystne w produkcji seryjnej, gdy profil jest powtarzalny, a konstrukcja detalu zapewnia przejście narzędzia.

Zobacz:

• przeciągacze i przepychacze,
• maszyny do przeciągania i oprzyrządowanie.

Frezowanie kształtowe

Stosowane między innymi przy:

• dużych modułach,
• pojedynczych częściach,
• profilach specjalnych,
• dużych średnicach,
• ograniczonej dostępności wyspecjalizowanych obrabiarek.

Koła pierścieniowe

Koło pierścieniowe jest kołem o konstrukcji zbliżonej do pierścienia. Może mieć:

• uzębienie wewnętrzne,
• uzębienie zewnętrzne,
• oba rodzaje uzębienia,
• cienkościenną konstrukcję,
• dodatkowe powierzchnie sprzęgające.

Typowym przykładem jest koło pierścieniowe przekładni planetarnej.

Szczególne problemy technologiczne

• podatność na deformację podczas mocowania,
• zmiana kształtu po obróbce cieplnej,
• ograniczony dostęp narzędzia,
• wymagania dotyczące współosiowości,
• trudność podparcia cienkościennego detalu.

Podczas pomiaru należy szczególnie uważać, aby mocowanie nie zmieniło geometrii pierścienia.

Koła sektorowe

Koło sektorowe ma zęby tylko na fragmencie obwodu.

Stosuje się je, gdy:

• pełny obrót nie jest wymagany,
• mechanizm wykonuje ruch oscylacyjny,
• zakres ruchu jest ograniczony,
• istotna jest redukcja masy lub gabarytu.

Występuje między innymi w:

• mechanizmach nastawczych,
• zaworach,
• siłownikach,
• układach kierowniczych,
• urządzeniach pozycjonujących.

ISO 21771-2 obejmuje między innymi walcowe sektory ewolwentowe o zębach prostych i skośnych w kontekście obliczania grubości zębów i luzu.

Produkcja

Koła sektorowe można wykonywać przez:

• dłutowanie,
• frezowanie krążkowe lub palcowe,
• obróbkę na centrum CNC.

Listwy zębate

W ujęciu geometrycznym listwa zębata może być traktowana jako graniczny przypadek koła zębatego o nieskończenie dużym promieniu podziałowym.

Współpracuje z kołem zębatym i zamienia:

• ruch obrotowy na liniowy,
• ruch liniowy na obrotowy.

Listwy mogą mieć:

• zęby proste,
• zęby skośne,
• profil ewolwentowy,
• profil specjalny,
• wykonanie modułowe,
• wykonanie odcinkowe łączone w długie zespoły.

ISO 21771-2 obejmuje zębatki o zębach prostych i skośnych w zakresie relacji pomiędzy grubością zęba, luzem i geometrią współpracy.

Zastosowania

• obrabiarki,
• systemy pozycjonujące,
• manipulatory,
• bramy i napędy liniowe,
• kolejnictwo,
• maszyny transportowe,
• układy automatyki.

Produkcja listew

Najczęściej stosuje się:

• frezowanie kształtowe,
• frezowanie obwiedniowe specjalnym układem,
• frezowanie głowicą wieloostrzową,
• szlifowanie,
• dłutowanie,
• narzędzia grupowe.

Przy długich listwach wyzwaniem jest zachowanie:

• podziałki na całej długości,
• prostoliniowości,
• ciągłości pomiędzy segmentami,
• zgodności linii zęba.

Koła stożkowe

Koła stożkowe służą przede wszystkim do przenoszenia ruchu pomiędzy osiami przecinającymi się.

Ich powierzchnie podziałowe mają postać stożków.

Do najważniejszych grup należą:

• koła stożkowe o zębach prostych,
• koła stożkowe spiralne lub łukowe,
• koła Zerol,
• koła stożkowe o innych specjalnych przebiegach linii zęba.

ISO 23509-1:2025 obejmuje makrogeometrię kół stożkowych prostych, skośnych, spiralnych, Zerol oraz przekładni hipoidalnych. Norma celowo opisuje geometrię niezależnie od konkretnej metody produkcji.

Koła stożkowe o zębach prostych

Linia zęba przebiega zasadniczo w kierunku wierzchołka stożka.

Zalety

• stosunkowo prosta konstrukcja,
• możliwość produkcji tradycyjnymi metodami,
• przydatność w mechanizmach o umiarkowanych prędkościach,
• możliwość stosowania w przekładniach kątowych.

Ograniczenia

W porównaniu z uzębieniem spiralnym kontakt jest mniej stopniowy. Przy wysokich prędkościach mogą wzrastać:

• obciążenia dynamiczne,
• hałas,
• wymagania dotyczące dokładności montażu.

Produkcja

Koła stożkowe proste mogą być wykonywane przez:

• struganie obwiedniowe,
• specjalne systemy nożowe,
• frezowanie kształtowe,
• frezowanie palcowe,
• obróbkę wieloosiową,
• szlifowanie profilowe w szczególnych zastosowaniach.

Koła stożkowe spiralne i łukowe

W kołach spiralnych linia zęba jest zakrzywiona.

Zapewnia to:

• stopniowe wchodzenie zębów w kontakt,
• płynniejszą pracę,
• możliwość przenoszenia większych obciążeń,
• lepsze właściwości dynamiczne niż w typowych kołach prostych.

Geometria i technologia zależą od przyjętego systemu produkcji.

W praktyce spotyka się między innymi rozwiązania związane z systemami:

• Gleason,
• Klingelnberg,
• Oerlikon.

Nie należy zakładać, że narzędzie lub maszyna przeznaczone do jednego systemu mogą bezpośrednio wykonywać geometrię drugiego.

Produkcja

Stosuje się wyspecjalizowane:

• głowice nożowe,
• segmenty,
• noże,
• maszyny do kół stożkowych,
• szlifierki do kół stożkowych.

Koła Zerol

Koła Zerol mają zakrzywioną linię zęba, ale ich średni kąt spirali jest bliski zeru.

Stanowią rozwiązanie pośrednie pomiędzy:

• kołem stożkowym prostym,
• kołem stożkowym spiralnym.

Nie są tym samym co zwykłe koła proste, mimo że średni kąt spirali może być równy lub zbliżony do zera. ISO 23509-1 traktuje koła Zerol jako odrębną formę geometrii kół stożkowych.

Przekładnie hipoidalne

W przekładni hipoidalnej osie kół nie przecinają się. Są przesunięte względem siebie.

Pozwala to między innymi:

• zmienić położenie osi wejściowej i wyjściowej,
• uzyskać kompaktową konstrukcję,
• zwiększyć możliwości projektowania przełożenia i kontaktu.

Przekładnie hipoidalne występują między innymi w:

• mostach napędowych,
• motoryzacji,
• specjalnych przekładniach kątowych.

Współpracy towarzyszy większy udział poślizgu niż w klasycznej parze stożkowej. Ma to wpływ na:

• smarowanie,
• sprawność,
• zużycie,
• wymagania dotyczące powierzchni.

ISO 23509-1:2025 obejmuje geometrię hipoidalną wraz z głównymi formami kół stożkowych.

Koła koronowe

Określenie „koło koronowe” bywa stosowane w różnych znaczeniach, dlatego powinno być doprecyzowane na rysunku.

Zwykle chodzi o koło, którego zęby są rozmieszczone na powierzchni czołowej, a nie na zewnętrznej powierzchni walcowej.

Może współpracować z:

• kołem walcowym,
• innym elementem koronowym,
• specjalnym zębnikiem.

Zastosowania

• mechanizmy o osiach przecinających się,
• napędy specjalne,
• mechanizmy różnicowe,
• przekładnie o nietypowych wymaganiach przestrzennych.

Produkcja

W zależności od geometrii stosuje się:

• frezowanie kształtowe,
• frezy palcowe,
• specjalne głowice,
• obróbkę wieloosiową,
• szlifowanie profilowe.

Nie należy utożsamiać każdego koła koronowego z kołem stożkowym.

Przekładnie ślimakowe

Przekładnia ślimakowa składa się z:

• ślimaka,
• ślimacznicy.

Osie elementów są zazwyczaj krzyżujące się i nieprzecinające.

Ślimak przypomina śrubę o odpowiednio ukształtowanym profilu, a ślimacznica ma uzębienie dopasowane do jego geometrii.

ISO 10828:2024 obejmuje profile ślimaków i geometrię zazębienia przekładni ślimakowych, natomiast terminologia ślimakowa jest dodatkowo przedmiotem ISO 1122-2.

Zalety przekładni ślimakowej

• możliwość uzyskania dużego przełożenia w jednym stopniu,
• kompaktowa konstrukcja,
• płynna praca,
• możliwość odpowiedniego ułożenia osi.

Ograniczenia

Ze względu na duży udział poślizgu istotne są:

• smarowanie,
• dobór materiałów,
• odprowadzanie ciepła,
• sprawność,
• zużycie powierzchni.

Samohamowność nie jest automatyczną właściwością każdej przekładni ślimakowej. Zależy między innymi od geometrii, kąta wzniosu i warunków tarcia.

Ślimak

Ślimaki klasyfikuje się między innymi według:

• profilu,
• liczby zwojów,
• kierunku linii śrubowej,
• kąta wzniosu,
• sposobu wykonania.

Spotyka się profile oznaczane między innymi:

• ZA,
• ZN,
• ZK,
• ZI.

Dobór metody produkcji i pomiaru zależy od rodzaju profilu.

Produkcja ślimaków

• toczenie,
• frezowanie,
• szlifowanie,
• specjalne procesy obwiedniowe,
• obróbka narzędziem profilowym.

Ślimacznica

Ślimacznica nie jest zwykłym kołem skośnym. Jej powierzchnia zęba powstaje w odniesieniu do współpracującego ślimaka lub narzędzia odwzorowującego jego geometrię.

Najczęściej stosuje się:

• frezowanie obwiedniowe dedykowanym frezem ślimakowym,
• narzędzia dopasowane do geometrii współpracującego ślimaka,
• frezowanie lub dłutowanie narzędziem odwzorowującym wymaganą geometrię w zastosowaniach specjalnych,
• obróbkę kształtową przy częściach jednostkowych i nietypowych profilach,
• specjalistyczne metody wykańczania dobrane do konstrukcji przekładni.

Pomiar ślimacznicy również wymaga właściwego modelu nominalnego i odpowiedniego programu.

Koła śrubowe o osiach krzyżujących się

Dwa walcowe koła skośne mogą współpracować również przy osiach krzyżujących się.

Takie rozwiązanie nazywa się często przekładnią śrubową lub przekładnią z kołami śrubowymi o osiach krzyżujących.

Kontakt pomiędzy zębami ma inny charakter niż w klasycznej parze kół skośnych o osiach równoległych.

Zastosowania

• lekkie napędy,
• mechanizmy pomocnicze,
• układy o nietypowym położeniu osi,
• małe obciążenia.

Ze względu na większy udział poślizgu nie jest to zazwyczaj pierwsze rozwiązanie wybierane do przenoszenia bardzo dużych obciążeń.

Koła zębate o profilu ewolwentowym

Najczęściej stosowanym profilem boków zębów jest ewolwenta okręgu zasadniczego.

Jej popularność wynika między innymi z:

• korzystnej współpracy przy stałym przełożeniu,
• możliwości produkcji metodami obwiedniowymi,
• tolerancji na niewielkie zmiany odległości osi,
• możliwości standaryzacji narzędzi.

ISO 21771-1:2024 opisuje geometrię walcowych kół o ewolwentowych, śrubowych bokach zębów oraz ich modyfikacje.

Profil nominalny i modyfikowany

Rzeczywisty profil roboczy nie zawsze jest czystą ewolwentą.

Może zawierać:

• odciążenie głowy,
• odciążenie stopy,
• modyfikację nachylenia profilu,
• modyfikacje lokalne,
• korekcje wynikające z obciążenia.

Modyfikacja nie jest automatycznie błędem. Musi zostać uwzględniona w:

• rysunku,
• programie produkcyjnym,
• programie pomiarowym.

Inne profile zębów

Oprócz ewolwenty spotyka się również profile:

• cykloidalne,
• kołowo-łukowe,
• trapezowe,
• specjalne profile sprzęgłowe,
• profile wielowypustowe,
• profile opracowane dla konkretnego mechanizmu.

Profile cykloidalne

Stosowane między innymi w:

• zegarmistrzostwie,
• niektórych przekładniach precyzyjnych,
• specjalnych mechanizmach.

Profile kołowo-łukowe

Mogą występować w specjalnych systemach uzębień o zwiększonym promieniu krzywizny powierzchni kontaktu.

Profile specjalne

Często nie można ich wykonać standardowym frezem modułowym.

Wymagają:

• dokumentacji profilu,
• modelu CAD,
• wzorca,
• danych punktowych,
• indywidualnie zaprojektowanego narzędzia,
• dedykowanego sprawdzianu.

Do takich zastosowań wykorzystywane są między innymi frezy kształtowe krążkowe i palcowe.

Wielowypust a koło zębate

Wielowypust może przypominać uzębienie koła zębatego, ale jego podstawową funkcją nie jest zazwyczaj przenoszenie ruchu poprzez ciągłe zazębienie dwóch obracających się kół.

Służy przede wszystkim do:

• przenoszenia momentu pomiędzy wałem i piastą,
• centrowania,
• zapewnienia przesuwu osiowego,
• rozłącznego połączenia elementów.

Wielowypusty mogą mieć profil:

• ewolwentowy,
• równoległy,
• trójkątny lub wielokarbowy,
• specjalny.

Więcej informacji znajduje się w artykule:

Wielowypusty i wielokarby – rodzaje oraz normy.

Produkcja wielowypustów zewnętrznych

• frezowanie obwiedniowe,
• Power Skiving,
• frezowanie krążkowe,
• frezowanie palcowe,
• walcowanie,
• szlifowanie.

Produkcja wielowypustów wewnętrznych

• przeciąganie,
• przepychanie,
• dłutowanie Fellowsa,
• Power Skiving,
• dłutowanie na tokarce CNC,
• frezowanie kształtowe.

Zęby proste, skośne, łukowe i daszkowe – porównanie

Rodzaj linii zęba	Najważniejsza cecha	Typowe zastosowanie
Prosta	prosta konstrukcja i brak siły osiowej od pochylenia	przekładnie ogólne, mechanizmy wolniejsze
Skośna	płynniejszy kontakt i większy współczynnik zazębienia	motoryzacja, obrabiarki, przekładnie przemysłowe
Daszkowa	przeciwne kierunki pochylenia ograniczają wypadkową siłę osiową	ciężkie przekładnie przemysłowe i napędy dużej mocy
Spiralna lub łukowa	płynna współpraca kół stożkowych	napędy kątowe, motoryzacja
Ślimakowa	duży udział poślizgu i możliwość wysokiego przełożenia	reduktory ślimakowe
Specjalna	geometria dostosowana do konkretnej funkcji i warunków współpracy	sprzęgła, mechanizmy precyzyjne i przekładnie specjalne

Nie należy dobierać rodzaju uzębienia wyłącznie na podstawie tej tabeli. Konieczna jest analiza:

• obciążenia,
• prędkości,
• kierunku sił,
• hałasu,
• sprawności,
• dostępnej przestrzeni,
• smarowania,
• kosztu produkcji.

Metody produkcji a rodzaj uzębienia

Tabela orientacyjna

Rodzaj uzębienia	Najczęściej stosowane metody
Zewnętrzne walcowe proste	frezowanie obwiedniowe, frezowanie kształtowe, Fellows, Power Skiving
Zewnętrzne walcowe skośne	frezowanie obwiedniowe, Power Skiving, Fellows, szlifowanie
Wewnętrzne proste	Fellows, Power Skiving, przeciąganie, frezowanie kształtowe
Wewnętrzne skośne	Power Skiving, Fellows ze skośnym narzędziem, szlifowanie profilowe
Daszkowe	specjalne frezowanie lub dłutowanie, frezowanie palcowe i szlifowanie profilowe; Power Skiving tylko przy geometrii zapewniającej oddzielną obróbkę obu połówek
Listwa	frezowanie kształtowe, obwiedniowe lub grupowe, szlifowanie
Koło sektorowe	frezowanie krążkowe lub palcowe, dłutowanie Fellowsa, frezowanie profilowe CNC
Koło stożkowe proste	struganie lub frezowanie specjalnymi systemami nożowymi, frezowanie kształtowe i obróbka wieloosiowa
Koło stożkowe spiralne	pecjalistyczne frezowanie głowicami nożowymi oraz szlifowanie w odpowiednim systemie uzębienia
Ślimak	toczenie, frezowanie, szlifowanie
Ślimacznica	frezowanie obwiedniowe dedykowanym frezem, procesy specjalne
Wielowypust zewnętrzny	frezowanie, Power Skiving, walcowanie, szlifowanie
Wielowypust wewnętrzny	przeciąganie, przepychanie, Power Skiving, Fellows

Tabela przedstawia typowe możliwości, a nie sztywną kwalifikację. Ostateczna metoda zależy także od:

• modułu,
• średnicy,
• długości,
• materiału,
• wielkości serii,
• dostępnego wybiegu,
• klasy dokładności,
• obróbki cieplnej.

Metoda obwiedniowa a metoda kształtowa

To jedno z najważniejszych rozróżnień technologicznych.

Metoda obwiedniowa

Profil zęba powstaje jako wynik względnego ruchu narzędzia i detalu, odpowiadającego współpracy dwóch elementów uzębionych.

Do metod obwiedniowych należą między innymi:

• frezowanie frezem ślimakowym,
• Power Skiving
• dłutowanie Fellowsa.

Zalety

• możliwość wykonywania wielu liczb zębów narzędziem o tej samej geometrii podstawowej,
• naturalne generowanie ewolwenty,
• wysoka produktywność,
• dobre możliwości automatyzacji.

Dowiedz się więcej o Power Skiving, frezowaniu obwiedniowym i dłutowaniu obwiedniowym.

Metoda kształtowa

Kształt wrębu jest odwzorowywany bezpośrednio przez profil narzędzia.

Stosuje się:

• frezy krążkowe,
• frezy palcowe,
• noże profilowe,
• ściernice profilowe.

Zalety

• prostsza kinematyka,
• możliwość wykonywania profili specjalnych,
• przydatność dla dużych modułów,
• elastyczność przy pojedynczych częściach.

Ograniczenie

Narzędzie jest silniej związane z:

• liczbą zębów,
• profilem wrębu,
• średnicą,
• konkretną geometrią części.

Dowiedz się więcej o frezowaniu kształtowym i dłutowaniu kształtowym.

Jak dobrać technologię do typu koła?

Przed wyborem procesu trzeba ustalić:

• Czy uzębienie jest zewnętrzne, czy wewnętrzne?
• Czy zęby są proste, czy skośne?
• Jaki jest moduł?
• Jaka jest średnica i szerokość wieńca?
• Czy narzędzie ma przestrzeń na wejście i wyjście?
• Czy przy uzębieniu znajduje się kołnierz lub drugi wieniec?
• Jaki jest materiał i stan cieplny?
• Jaka jest wymagana klasa dokładności?
• Jaka jest wielkość serii?
• Czy potrzebna jest obróbka po hartowaniu?

Przykład 1: zewnętrzne koło proste w dużej serii

Najczęściej rozważa się frezowanie obwiedniowe.

Przykład 2: pierścień z uzębieniem wewnętrznym

Najczęściej rozważa się:

• Power Skiving,
• dłutowanie Fellowsa,
• przeciąganie.

Przykład 3: wielowypust wewnętrzny w produkcji masowej

Przeciąganie może zapewnić bardzo krótki czas i wysoką powtarzalność.

Przykład 4: duże koło o nietypowym profilu

Może być zasadne użycie:

• freza palcowego,
• freza krążkowego,
• obróbki wieloosiowej,
• szlifowania profilowego.

Jak kontroluje się różne typy kół zębatych?

Metoda kontroli powinna odpowiadać geometrii i celowi pomiaru.

Pełny pomiar analityczny

Pozwala oddzielnie oceniać:

• profil,
• linię zęba,
• podziałkę,
• bicie,
• modyfikacje.

Stosuje się go do:

• kwalifikacji procesu,
• raportowania klas dokładności,
• diagnostyki błędów,
• kontroli pierwszej sztuki.

Zobacz maszyny pomiarowe do kół zębatych i wielowypustów.

Tester współpracy z kołem wzorcowym

Pozwala szybko ocenić łączny efekt odchyłek podczas funkcjonalnej współpracy.

Pomiar przez wałeczki lub kulki

Stosowany do kontroli wymiaru pośredniego uzębienia.

Sprawdziany przechodnie GO i nieprzechodnie NOGO

Szczególnie przydatne przy:

• wielowypustach,
• uzębieniach wewnętrznych,
• profilach sprzęgłowych,
• produkcji seryjnej.

Zobacz sprawdziany do wielowypustów i profili uzębionych.

Ważne rozróżnienie

Sprawdzian nie zastępuje pełnego pomiaru analitycznego. Potwierdza zgodność kontrolowanej cechy lub funkcjonalnej geometrii z granicami wynikającymi z konstrukcji sprawdzianu, ale nie pokazuje oddzielnie wszystkich odchyłek.

Jakie dane są potrzebne do zapytania o narzędzie lub maszynę?

Do prawidłowego doboru należy przesłać przede wszystkim:

• rysunek części,
• model 3D, jeżeli jest dostępny,
• rodzaj uzębienia,
• uzębienie zewnętrzne lub wewnętrzne,
• moduł,
• liczbę zębów,
• kąt przyporu,
• kąt i kierunek pochylenia,
• szerokość wieńca,
• średnice,
• materiał,
• twardość,
• wymaganą klasę,
• wielkość serii,
• typ obecnej obrabiarki,
• informacje o kołnierzach i ograniczeniach dostępu.

W przypadku profilu specjalnego potrzebne mogą być także:

• współrzędne profilu,
• model CAD,
• wzorcowa część,
• dotychczasowe narzędzie,
• wymagania dotyczące sprawdzianu.

Najczęstsze błędy w określaniu rodzaju uzębienia

Używanie określenia „koło skośne” bez doprecyzowania

Może oznaczać:

• walcowe koło o zębach skośnych,
• koło stożkowe,
• element przekładni śrubowej.

Należy podać kształt podstawowy i położenie osi.

Mylenie uzębienia wewnętrznego z wielowypustem wewnętrznym

Elementy mogą wyglądać podobnie, ale pełnią inną funkcję i mogą podlegać innym normom.

Mylenie koła koronowego ze stożkowym

Uzębienie czołowe nie musi być klasycznym uzębieniem stożkowym.

Traktowanie ślimacznicy jak zwykłego koła skośnego

Profil ślimacznicy wynika ze współpracy ze ślimakiem i wymaga właściwego narzędzia.

Brak kierunku pochylenia

Sam kąt bez informacji „lewy” lub „prawy” jest niepełny.

Podawanie wyłącznie średnicy zewnętrznej

Nie wystarcza ona do odtworzenia geometrii uzębienia.

Określanie profilu jako „standardowy”

Trzeba wskazać normę, moduł, kąt przyporu i modyfikacje.

Najczęściej zadawane pytania

Jakie są podstawowe rodzaje kół zębatych?

Najważniejsze grupy to koła walcowe, stożkowe, ślimakowe, hipoidalne, koronowe oraz listwy zębate. W każdej grupie występują dalsze odmiany wynikające z kierunku linii zęba i położenia uzębienia.

Czym różni się koło proste od skośnego?

W kole prostym linia zęba jest równoległa do osi. W kole skośnym jest pochylona, co zapewnia bardziej stopniowy kontakt, ale generuje składową osiową siły.

Czy uzębienie wewnętrzne można frezować frezem ślimakowym?

Klasyczne frezowanie obwiedniowe frezem ślimakowym jest przeznaczone głównie do uzębień zewnętrznych. Istnieją specjalne rozwiązania umożliwiające obróbkę wewnętrzną, ale w praktyce częściej stosuje się Power Skiving, dłutowanie Fellowsa lub przeciąganie.

Czym różni się Power Skiving od dłutowania Fellowsa?

Power Skiving jest procesem ciągłym opartym na skrzyżowaniu osi i zsynchronizowanym obrocie. Dłutowanie wykorzystuje ruch posuwisto-zwrotny narzędzia. Obie metody mogą wykonywać uzębienia wewnętrzne i zewnętrzne.

Czy wielowypust jest kołem zębatym?

Nie w typowym znaczeniu funkcjonalnym. Wielowypust służy przede wszystkim do połączenia wału i piasty, przenoszenia momentu lub zapewnienia przesuwu osiowego.

Czy każde koło skośne generuje siłę osiową?

Typowe pojedyncze uzębienie skośne generuje składową osiową. W kołach daszkowych przeciwne kierunki pochylenia mogą powodować wzajemne równoważenie tych sił.

Czy koło stożkowe spiralne można wykonać standardowym frezem ślimakowym?

Nie. Wymaga ono odpowiedniej geometrii, maszyny i narzędzia przeznaczonego do określonego systemu produkcji kół stożkowych.

Czy koło wewnętrzne można przeciągać?

Tak, jeżeli geometria części pozwala na przejście narzędzia i wielkość serii uzasadnia wykonanie przeciągacza.

Jaka metoda jest najlepsza do uzębienia wewnętrznego?

Nie ma jednej najlepszej metody. Power Skiving jest bardzo wydajny i elastyczny, dłutowanie Fellowsa dobrze sprawdza się w szerokim zakresie geometrii, a przeciąganie jest szczególnie korzystne w produkcji masowej.

Jak sprawdzić typ nieznanego uzębienia?

Należy zmierzyć między innymi liczbę zębów, średnice, kąt i kierunek pochylenia, kąt przyporu oraz wymiary przez wałeczki lub kulki. Przy braku dokumentacji może być potrzebny pomiar analityczny lub reverse engineering.

Podsumowanie

Rodzaj koła zębatego określa nie tylko jego wygląd, ale również:

• sposób współpracy,
• położenie osi,
• kierunek przenoszenia ruchu,
• charakter obciążenia,
• geometrię boku zęba,
• technologię produkcji,
• metodę pomiaru.

Najważniejsze grupy to:

• koła walcowe proste i skośne,
• koła z uzębieniem zewnętrznym i wewnętrznym,
• koła daszkowe,
• listwy i sektory zębate,
• koła stożkowe proste i spiralne,
• przekładnie hipoidalne,
• koła koronowe,
• ślimaki i ślimacznice,
• wielowypusty i profile specjalne.

Dobór procesu powinien wynikać z kompletnej geometrii części. Dla kół zewnętrznych podstawową metodą jest często frezowanie obwiedniowe. Przy uzębieniach wewnętrznych najczęściej rozważa się Power Skiving, dłutowanie Fellowsa lub przeciąganie. Profile specjalne i duże moduły mogą wymagać frezowania kształtowego lub obróbki profilowej.

Dobierz technologię do rodzaju uzębienia

Tradensa oferuje rozwiązania do produkcji i kontroli kół zębatych, wielowypustów oraz profili specjalnych:

• frezy ślimakowe,
• frezy krążkowe i palcowe,
• dłutaki Fellowsa,
• narzędzia do Power Skivingu,
• przeciągacze i przepychacze,
• frezarki obwiedniowe CNC,
• dłutownice Fellowsa,
• maszyny do Power Skivingu,
• maszyny pomiarowe,
• sprawdziany GO/NOGO.

Do zapytania najlepiej dołączyć rysunek, model części, materiał, twardość, wymaganą klasę i planowaną wielkość serii.

Prześlij rysunek – dobierzemy maszynę i narzędzie
