Szlifierki CNC do kół zębatych, gwintów i ślimaków — zakres oferty
W naszej ofercie znajdują się:
- szlifierki obwiedniowe do kół zębatych CNC,
- szlifierki profilowe do kół zębatych CNC,
- szlifierki z opcją szlifowania gwintów i ślimaków,
- mocowania do szlifierek do kół zębatych.
Na szlifierkach CNC Burri możliwe jest szlifowanie kół zębatych z bardzo wysoką dokładnością oraz zgodnie z rygorystycznymi wymaganiami normowymi. W zależności od modelu możliwe jest również szlifowanie gwintów i ślimaków, a także stosowanie ściernic korundowych i CBN.
Szlifierka do kół zębatych obwiedniowa Burri BZ 70H
Dlaczego warto szlifować koła zębate?
Szlifowanie kół zębatych poprawia dokładność geometrii uzębienia, ogranicza chropowatość powierzchni boków zębów i pozwala uzyskać bardziej przewidywalną współpracę kół w przekładni. Ma to bezpośredni wpływ na:
- precyzję działania przekładni,
- redukcję tarcia i zużycia,
- odporność na obciążenia,
- ograniczenie hałasu i drgań,
- optymalizację wydajności całego układu.
Szlifowanie jest szczególnie istotne tam, gdzie nawet niewielkie odchyłki profilu ewolwenty, linii zęba lub jakości powierzchni mogą prowadzić do nadmiernego zużycia, hałasu, spadku sprawności lub awarii przekładni. Z tego względu metoda ta jest stosowana wszędzie tam, gdzie liczy się wysoka jakość uzębienia i stabilność pracy.
Szlifierki profilowe i obwiedniowe — czym się różnią?
W praktyce przemysłowej stosuje się dwa podstawowe typy szlifierek do kół zębatych:
Szlifierki CNC profilowe do kół zębatych
Szlifowanie profilowe kół zębatych ząb po zębie
Szlifierki profilowe, nazywane również kształtowymi, realizują szlifowanie profilowe ząb po zębie. Są to rozwiązania elastyczne, przeznaczone do szlifowania kół zębatych walcowych o zębach prostych i skośnych, zarówno o uzębieniu zewnętrznym, jak i wewnętrznym. Mogą pracować od małych modułów po większe zakresy geometryczne.
W zależności od konfiguracji wrzeciono szlifierskie może wykorzystywać:
- szybko wymienny system HSK przy mniejszych ściernicach,
- większe ściernice wymagające wyważania, stosowane przy większych seriach i większych modułach.
Szlifierki CNC obwiedniowe do kół zębatych
Szlifowanie obwiedniowe kół zębatych ściernicą ślimakową
Szlifierki obwiedniowe realizują szlifowanie ściernicą ślimakową. Są to maszyny o bardzo wysokiej wydajności, szczególnie przy produkcji seryjnej i wielkoseryjnej. Ściernica ślimakowa może być wykonana jako monolit lub jako wersja dwuczęściowa, z częścią zgrubną i wykańczającą.
Szlifierki uniwersalne do kół zębatych, gwintów i ślimaków

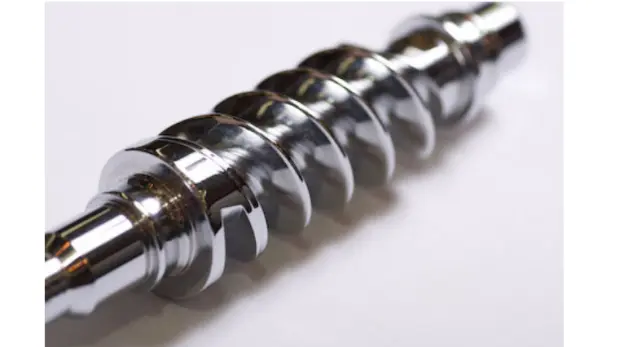

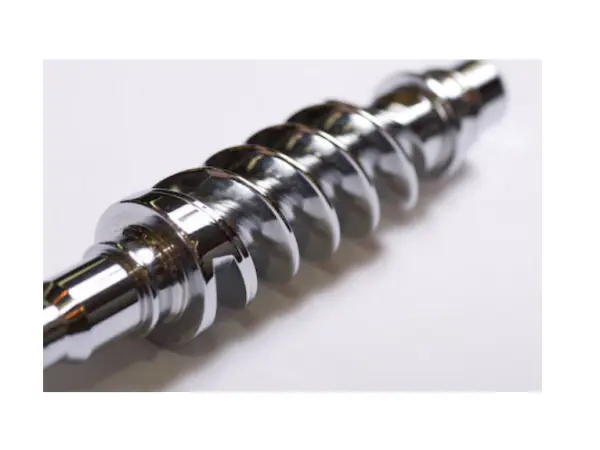

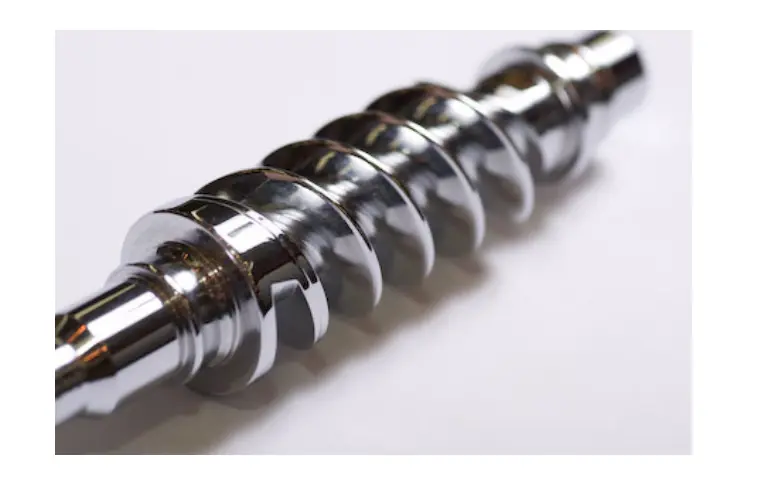

Profilowe szlifowanie ślimaka
W naszej ofercie znajdują się również uniwersalne centra szlifujące, które łączą w jednej maszynie:
- szlifowanie obwiedniowe kół zębatych,
- szlifowanie profilowe kół zębatych,
- szlifowanie gwintów,
- szlifowanie ślimaków.
Takie rozwiązania są szczególnie przydatne wszędzie tam, gdzie liczy się elastyczność produkcji, możliwość pracy z różnymi detalami oraz połączenie kilku procesów obróbkowych na jednej maszynie.
Jak dobrać szlifierkę do kół zębatych?
Dobór odpowiedniej szlifierki powinien uwzględniać przede wszystkim:
- średnicę obrabianej części,
- zakres modułu,
- rodzaj uzębienia,
- uzębienie wewnętrzne lub zewnętrzne,
- wymaganą metodę szlifowania — profilową lub obwiedniową,
- potrzebę szlifowania gwintów i ślimaków,
- wielkość serii produkcyjnej,
- wymagany poziom automatyzacji.
W praktyce przy mniejszych kołach i bardzo wysokiej wydajności najlepiej sprawdzają się wyspecjalizowane szlifierki obwiedniowe, natomiast przy większej różnorodności detali i bardziej elastycznych procesach większą przewagę mogą mieć maszyny uniwersalne łączące kilka metod szlifowania.
Mocowania do szlifierek do kół zębatych
Burri oferuje również systemy mocowań do szlifierek do kół zębatych, nie tylko do maszyn własnej produkcji, ale także między innymi do szlifierek Reishauer, Kapp Niles i Matrix Coventry. Są to dedykowane systemy mocujące — mechaniczne i hydrauliczne na tulejki rozprężne — projektowane specjalnie do procesów szlifowania uzębień.
Najważniejsze cechy tych systemów mocujących to:
- krótki czas przezbrojenia,
- wysoka siła i stabilność mocowania,
- bardzo dobra koncentryczność,
- możliwość dopasowania do konkretnych maszyn i procesów.
Najczęściej zadawane pytania
Jakie są podstawowe rodzaje szlifierek do kół zębatych?
Podstawowe typy to szlifierki profilowe i obwiedniowe. Szlifierki profilowe realizują szlifowanie kształtowe ząb po zębie, a obwiedniowe wykorzystują ściernicę ślimakową i są szczególnie wydajne przy produkcji seryjnej.
Czy na oferowanych maszynach można szlifować także gwinty i ślimaki?
Tak. Wybrane modele Burri umożliwiają oprócz szlifowania kół zębatych także szlifowanie gwintów i ślimaków.
Kiedy wybrać szlifierkę profilową, a kiedy obwiedniową?
Szlifierki profilowe są bardzo elastyczne i dobrze sprawdzają się przy różnych detalach, także z uzębieniem wewnętrznym. Szlifierki obwiedniowe są natomiast szczególnie atrakcyjne przy produkcji seryjnej i wielkoseryjnej, gdzie liczy się bardzo wysoka wydajność procesu.
Czy oferujecie mocowania do szlifierek do kół zębatych?
Tak. Oferujemy dedykowane systemy mocujące do szlifierek Burri oraz do wybranych maszyn innych producentów, między innymi Reishauer, Kapp Niles i Matrix Coventry.
Czy szlifowanie poprawia jakość pracy przekładni?
Tak. Szlifowanie poprawia dokładność geometrii uzębienia, ogranicza tarcie, zmniejsza hałas i zwiększa trwałość współpracujących kół zębatych.
Powiązana wiedza
Powiązana oferta
- Maszyny pomiarowe do kół zębatych i wielowypustów
- Frezy ślimakowe do kół zębatych i wielowypustów
- Dłutaki Fellowsa i narzędzia do Power Skivingu
- Dłutownice Fellowsa CNC
- Frezarki obwiedniowe CNC pionowe i poziome
- Maszyny do przeciągania i oprzyrządowanie
- Ściernice profilowe i ślimakowe do szlifowania kół walcowych i stożkowych
Jeżeli chcą Państwo dobrać odpowiednią szlifierkę do kół zębatych, gwintów lub ślimaków, najlepiej przesłać podstawowe dane dotyczące średnicy części, modułu, rodzaju uzębienia, wielkości serii oraz oczekiwanej metody szlifowania. Na tej podstawie dobierzemy odpowiedni model maszyny oraz niezbędne mocowania do procesu.
Szlifierki do kół zębatych, gwintów i ślimaków są kluczowym elementem obróbki wykańczającej wszędzie tam, gdzie liczy się najwyższa dokładność, cichobieżność przekładni i stabilna jakość uzębienia. Odpowiednio dobrana szlifierka CNC pozwala połączyć wysoką precyzję z wydajnością i elastycznością produkcji.
