Frezarki obwiedniowe CNC pionowe i poziome do kół zębatych i wielowypustów

Oferujemy frezarki obwiedniowe CNC pionowe i poziome do kół zębatych i wielowypustów, przeznaczone do frezowania obwiedniowego uzębień prostych i skośnych. Nasze maszyny EIFCO pracują przy produkcji kół zębatych walcowych, ślimacznic, kół pasowych, łańcuchowych oraz wybranych profili specjalnych, łącząc wysoką precyzję obróbki z możliwością automatyzacji procesu.

W ofercie posiadamy frezarki obwiedniowe CNC pionowe i poziome do produkcji kół zębatych modułowych, calowych, pasowych, łańcuchowych oraz wielowypustów o różnych modułach i profilach. W zależności od aplikacji dobieramy konstrukcję maszyny, wyposażenie, system mocowania i poziom automatyzacji odpowiedni do konkretnego procesu.

Frezarka obwiedniowa CNC jest wyspecjalizowaną frezarką do kół zębatych i wielowypustów, wykorzystywaną do obróbki uzębień metodą frezowania obwiedniowego. W praktyce oznacza to wydajne i powtarzalne nacinanie uzębienia na nowoczesnych maszynach sterowanych numerycznie, z możliwością integracji z robotem, autoloaderem i dodatkowymi modułami technologicznymi.

Do jakich zastosowań służą frezarki obwiedniowe CNC?

Nasze frezarki obwiedniowe CNC są przeznaczone do obróbki:

• kół zębatych walcowych o zębach prostych i skośnych,
• wielowypustów i wielokarbów,
• ślimacznic i kół ślimakowych,
• kół pasowych,
• kół łańcuchowych,
• wybranych profili specjalnych frezowanych metodą obwiedniową.

To właśnie dlatego frezarka obwiedniowa CNC jest w praktyce frezarką do kół zębatych i wielowypustów. W zależności od konfiguracji może pracować zarówno w produkcji seryjnej, jak i w aplikacjach specjalnych, gdzie liczy się powtarzalność, dokładność i możliwość rozbudowy o automatyzację.

Frezarki obwiedniowe pionowe i poziome — konstrukcja i zakres zastosowań

Frezarka obwiedniowa CNC EIFCO pionowa z automatycznym załadunkiem kół zębatych i przenośnikiem pierścieniowym

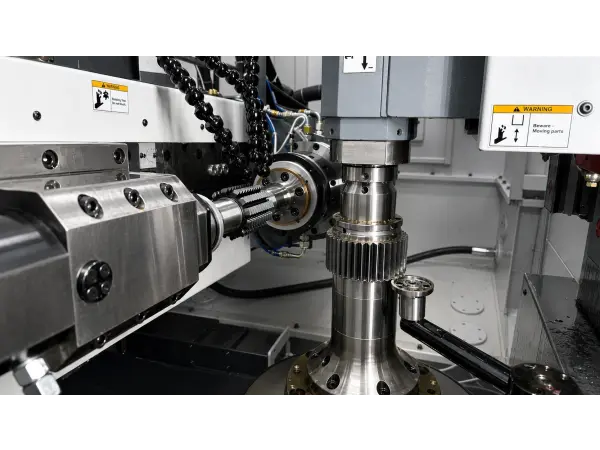

Serie Hobber frezarek obwiedniowych CNC EIFCO umożliwiają precyzyjną obróbkę uzębień w kołach zębatych do klasy 7 wg DIN. Maszyny są budowane z wykorzystaniem podzespołów wysokiej klasy, w tym sterowań Siemens lub Fanuc, enkoderów Heidenhain, śrub kulowych i systemów liniowych oraz własnych wrzecion producenta. Taki dobór komponentów przekłada się na trwałość, stabilność pracy i wysoką powtarzalność procesu.

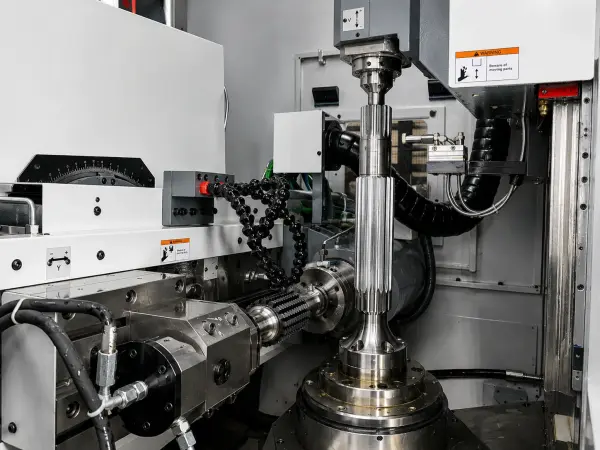

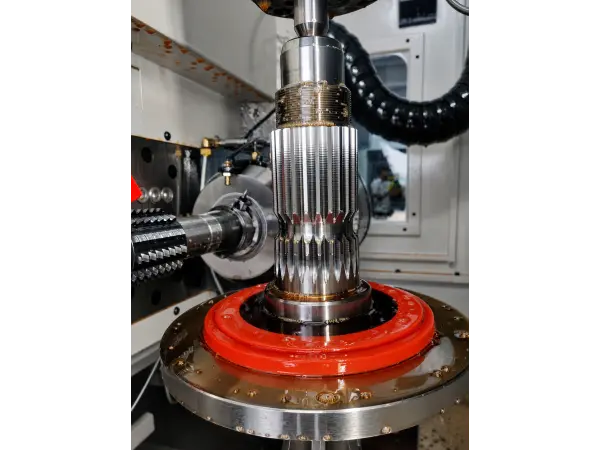

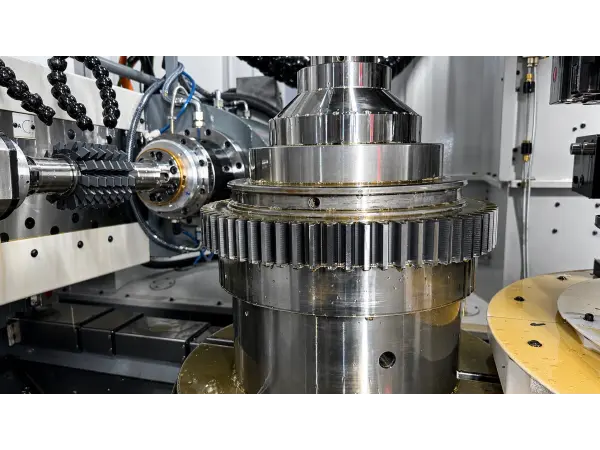

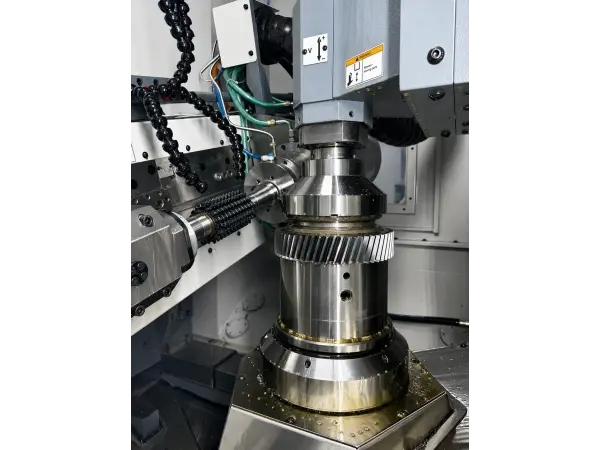

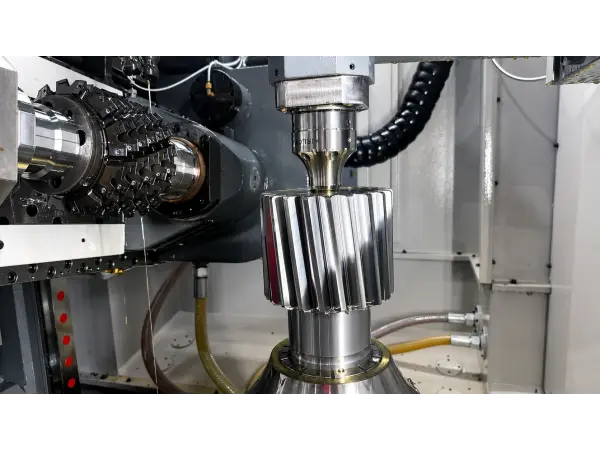

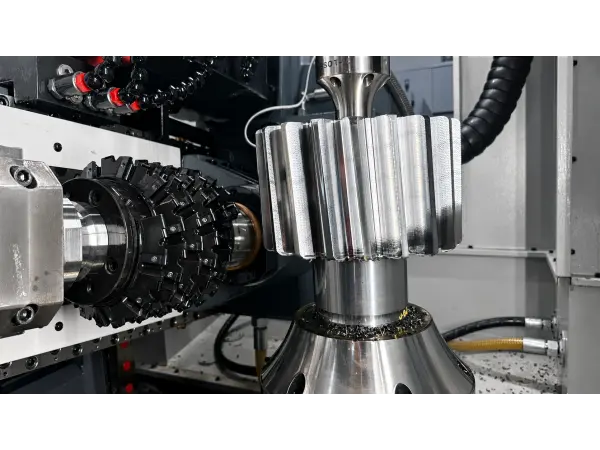

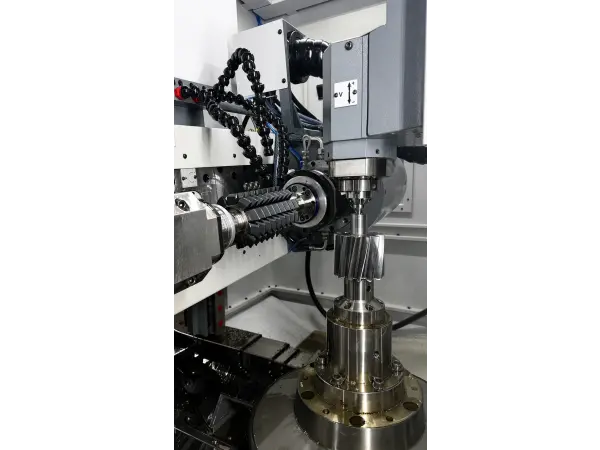

Frezarki obwiedniowe CNC pionowe mogą być wykonane w wersji premium z napędem bezpośrednim lub z napędem realizowanym przez motoreduktor i przekładnię. Zakres pionowych frezarek EIFCO obejmuje produkcję kół zębatych do modułu 14 oraz obróbkę części o średnicach do około 800 mm.

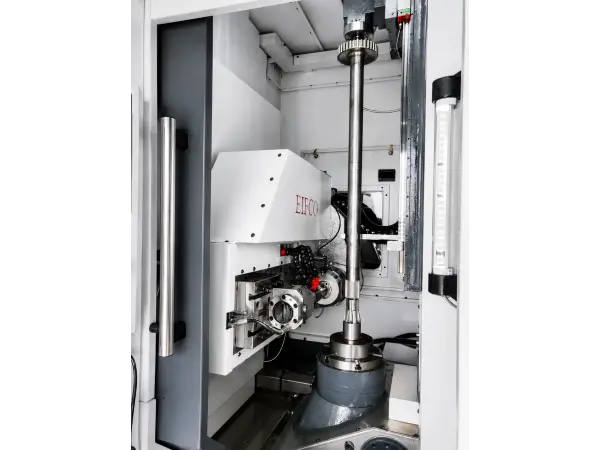

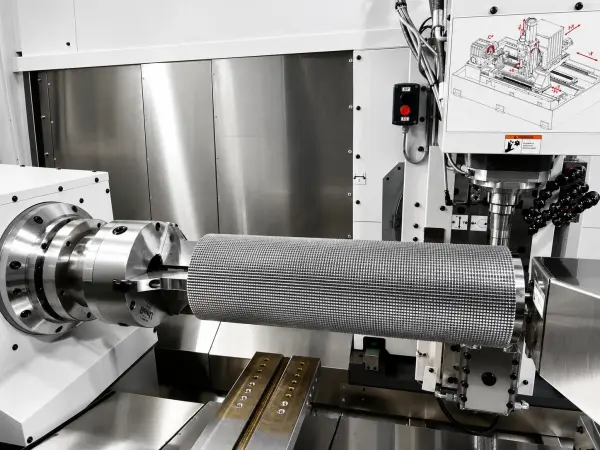

Frezarki obwiedniowe CNC poziome mogą być wykonywane w wersji z przelotowym wrzeciennikiem lub ze stołem niewrzecionowym, z możliwością obróbki długich wałów i elementów specjalnych. W tej konfiguracji możliwe jest nacinanie wielowypustów w jednym przejściu do modułu 10 oraz obróbka wałów o długości nawet przekraczającej 5 metrów, z odpowiednim doborem podtrzymek i systemów mocowania.

Zapewniamy wsparcie techniczne, magazyn podstawowych części zamiennych w Polsce, zdalny serwis oraz wsparcie serwisantów producenta maszyn. Wszystkie frezarki obwiedniowe do kół zębatych i wielowypustów mogą być wykonane również z napędami bezpośrednimi Siemens lub Fanuc, co pozwala osiągać bardzo wysokie prędkości obrotowe wrzeciona.

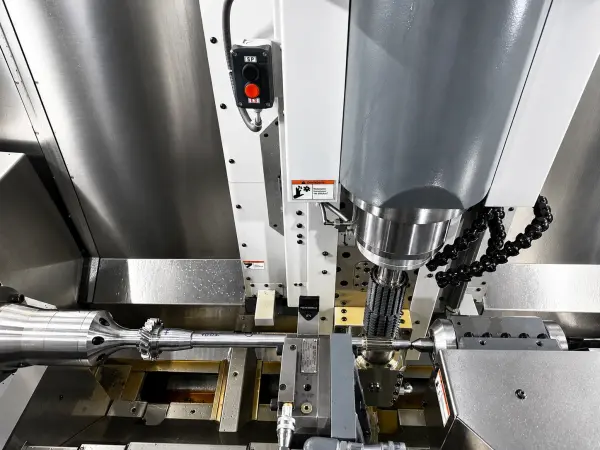

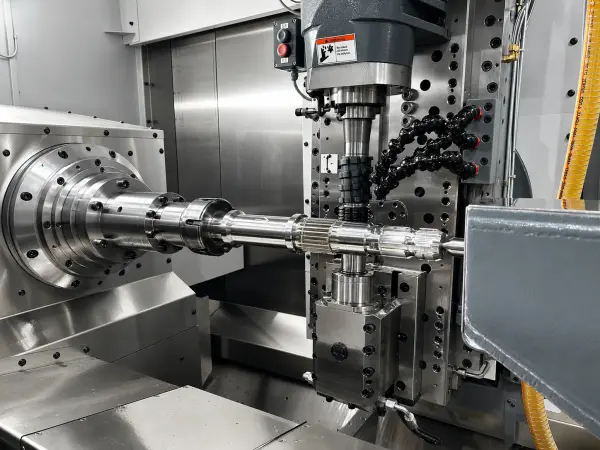

Frezarka obwiedniowa CNC pozioma EIFCO Hobber 200H - przedstawienie i frezowanie obwiedniowe wielowypustów

Zakres obróbki i możliwości frezarek obwiedniowych CNC EIFCO

Frezarki obwiedniowe EIFCO są wyposażone standardowo w 7 osi, rozumianych jako 6 osi CNC oraz programowalny konik z serwomechanizmem i kontrolą momentu. W zależności od potrzeb produkcyjnych możliwe jest dodanie dodatkowej osi w postaci autoloadera do automatycznego załadunku i rozładunku części, również w pakietach wielu sztuk. Automatyzacja może być realizowana również przez współpracę z robotem i dodatkowymi systemami transportu detali.

Maszyny EIFCO umożliwiają frezowanie kół zębatych do modułu 10 w jednym przejściu w wersjach poziomych oraz do modułu 14 w wersjach pionowych. Dostępne są także dedykowane frezarki obwiedniowe CNC poziome Hobber 60H do frezowania małych modułów kół zębatych do średnicy 60 mm i modułu 2.

Standardowe wyposażenie frezarek obwiedniowych CNC EIFCO

Standardowe wyposażenie frezarki obwiedniowej CNC EIFCO obejmuje:

• 7-osiowy system CNC ze sterowaniem Siemens 828D lub Fanuc Oi MF,
• trzpienie osadcze,
• chłodzenie wrzeciona i wrzeciennika,
• jednostkę mocowania hydraulicznego,
• agregat hydrauliczny,
• transformator,
• system oczyszczania chłodziwa i magnetyczny przenośnik wiórów,
• odciąg dymu,
• chłodziarkę,
• automatyczne drzwi z kurtyną bezpieczeństwa,
• system mocowania freza ślimakowego quick clamp.

Taka konfiguracja pozwala przygotować maszynę do stabilnej pracy w produkcji kół zębatych i wielowypustów już w wersji standardowej, bez konieczności rozbudowy o podstawowe moduły procesowe.

Wyposażenie dodatkowe i automatyzacja

W zależności od potrzeb procesu frezarki obwiedniowe CNC EIFCO mogą zostać wyposażone w:

• sondę do skivingu i hard hobbingu,
• opcję dry hobbingu, tzw. frezowania obwiedniowego na sucho,
• dodatkowe systemy mocowania obrabianych kół zębatych i wielowypustów,
• autoloader z dodatkową osią CNC i ładowarką pierścieniową,
• system przenośników do automatyzacji ładowarki pierścieniowej,
• integrację z robotem i dodatkowymi modułami transportowymi.

Automatyzacja ma szczególne znaczenie w produkcji seryjnej, gdzie liczą się czas przezbrojenia, przewidywalność cyklu oraz powtarzalna jakość uzębienia.

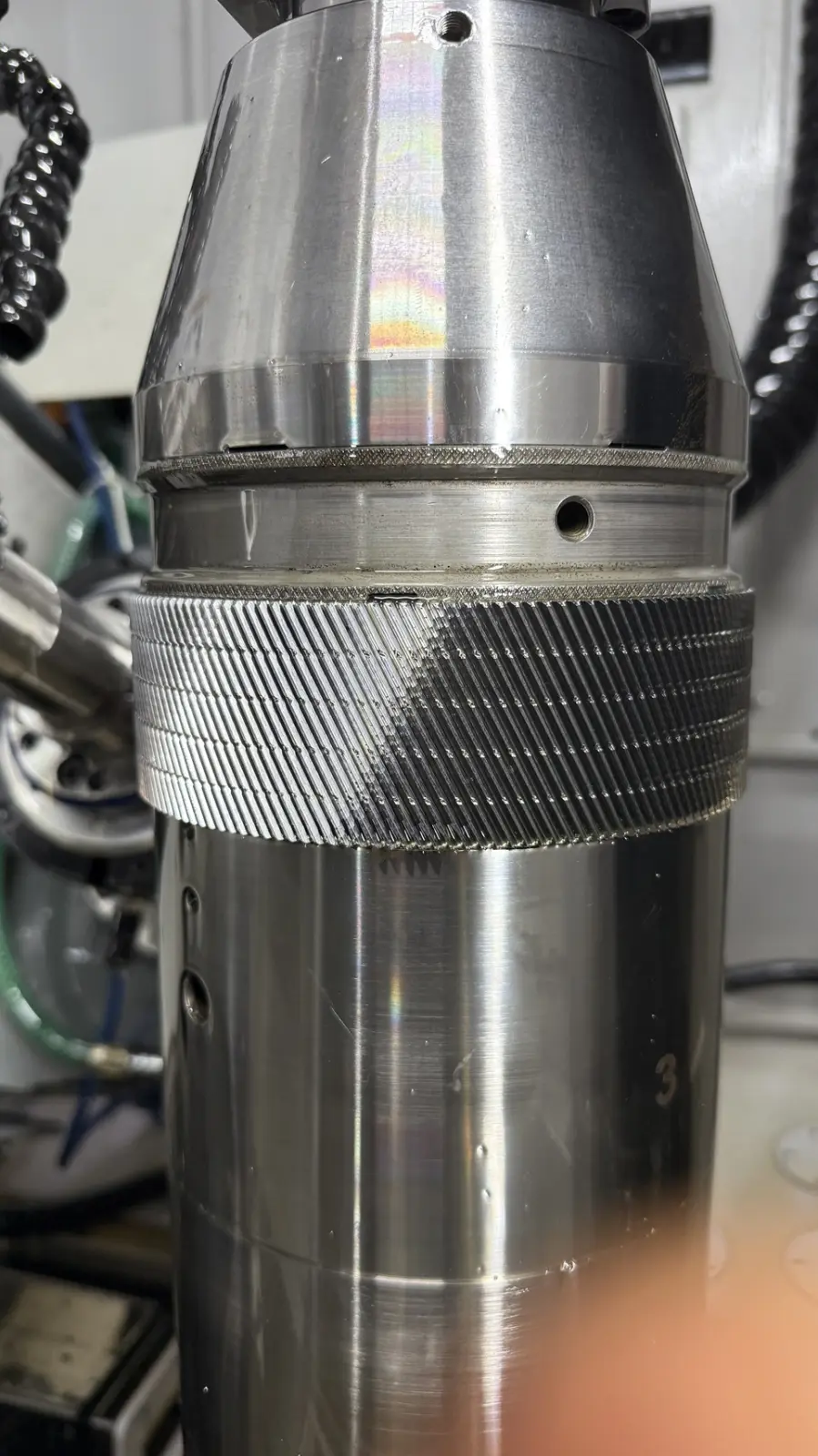

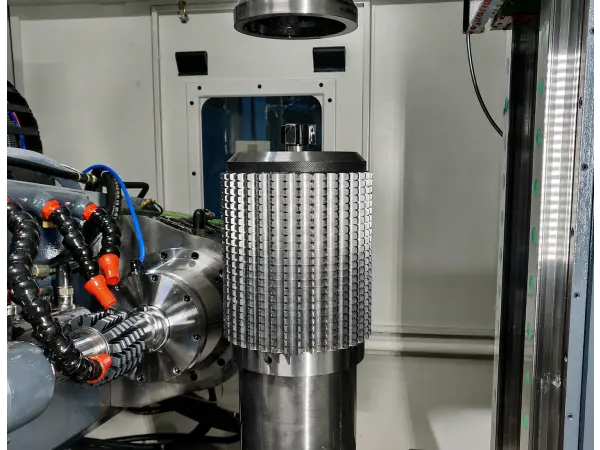

Zautomatyzowane frezowanie obwiedniowe pakietu kół łańcuchowych

Cechy szczególne frezarek do kół zębatych EIFCO

Do najważniejszych cech frezarek obwiedniowych CNC EIFCO należą:

• ręczny i zewnętrzny pilot do ustawiania freza ślimakowego przed obróbką,
• moduł zasilania awaryjnego zabezpieczający narzędzie przy zaniku zasilania,
• elektroniczna skrzynia biegów zapewniająca synchronizację osi,
• automatyczny system smarowania,
• możliwość napędu bezpośredniego lub przez przekładnię,
• moduły korekcji profilu zęba po obróbce cieplnej,
• moduły korekcji pomiaru przez wałeczki lub n-zębów,
• moduł multicyklu produkcyjnego dla obróbki w kilku przejściach,
• moduł do produkcji kół zębatych o uzębieniach beczułkowatych i po stożku,
• panel AC do chłodzenia szafy sterowniczej,

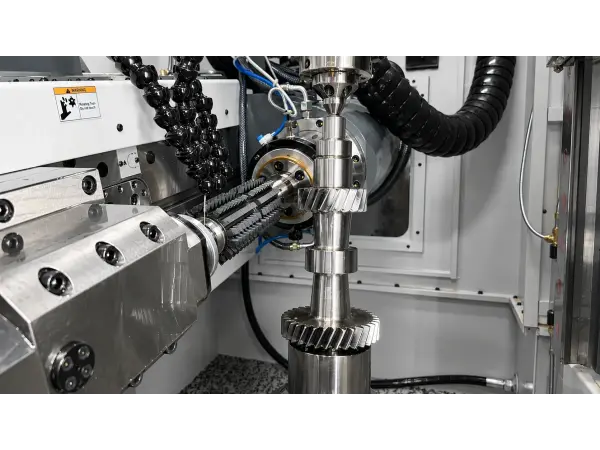

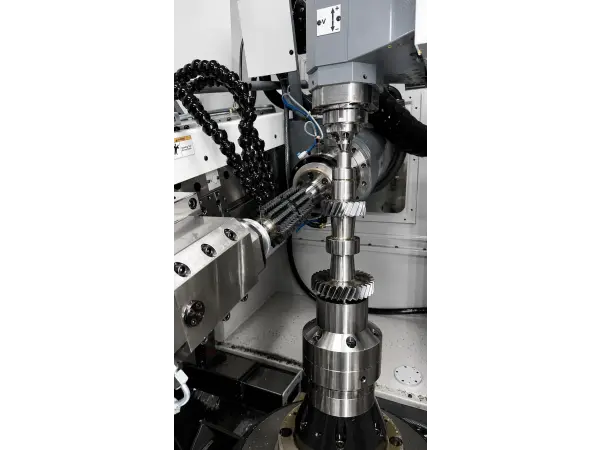

• moduł cyklu klastrowego dla części z kilkoma uzębieniami w jednym zamocowaniu,
• automatyczna kompensacja termiczna osi,
• funkcja monitorowania obciążenia wrzeciona,
• możliwość szybkiej zmiany trzpienia osadczego freza ślimakowego,
• programowanie parametryczne,
• precyzyjne prowadnice rolkowe,
• programowalny konik z serwomechanizmem i kontrolą momentu,
• bezstopniowo regulowane posuwy osiowe, promieniowe i styczne.

To właśnie te rozwiązania sprawiają, że frezarka obwiedniowa CNC może pracować nie tylko jako standardowa maszyna do kół zębatych, ale jako rozbudowane centrum obróbki uzębień i wielowypustów z funkcjami korekcji, automatyzacji i kontroli procesu.

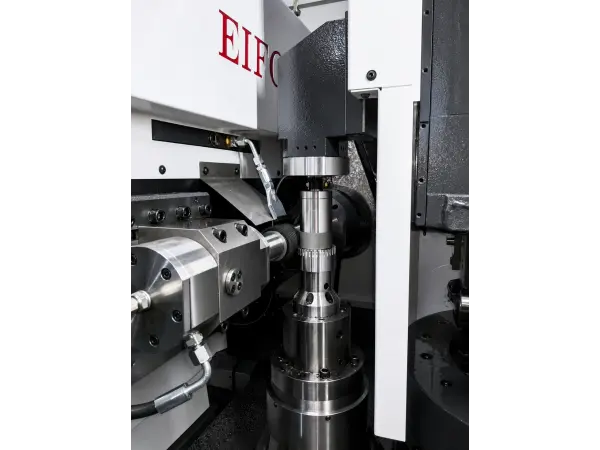

Skiving, hard hobbing (frezowanie obwiedniowe na twardo) i dry hobbing (frezowanie obwiedniowe na sucho) na frezarkach obwiedniowych CNC

Frezarki obwiedniowe CNC EIFCO mogą być przygotowane również do procesów skivingu, dry hobbingu i hard hobbingu. W tego typu aplikacjach kluczowe znaczenie mają sztywność układu, stabilność termiczna, precyzja sterowania oraz dopasowanie maszyny do konkretnej geometrii uzębienia i strategii procesu.

Dzięki odpowiedniemu wyposażeniu dodatkowemu oraz doborowi narzędzi możliwe jest prowadzenie obróbki uzębień w procesach wymagających wysokiej wydajności, jakości powierzchni i powtarzalności. Dotyczy to zarówno obróbki klasycznym frezowaniem obwiedniowym, jak i zastosowań związanych ze skivingiem, dry hobbingiem oraz hard hobbingiem.

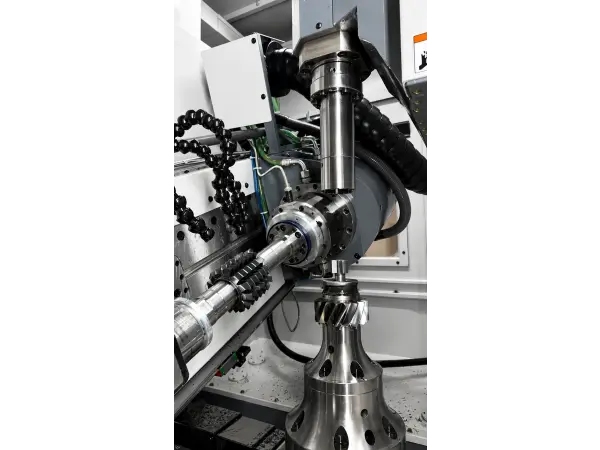

Pomiar uzębienia przed Skivingiem (hard hobbingiem) i obróbką wykańczającą frezem ślimakowym z węglika spiekanego

Frezarki obwiedniowe CNC EIFCO mogą być przygotowane również do procesów skivingu i hard hobbingu. W tego typu aplikacjach kluczowe znaczenie mają sztywność układu, stabilność termiczna, precyzja sterowania oraz dopasowanie maszyny do konkretnej geometrii uzębienia i strategii procesu.

Dzięki odpowiedniemu wyposażeniu dodatkowego oraz doborowi narzędzi możliwe jest prowadzenie obróbki wykańczającej i szybkiej obróbki uzębień z zachowaniem wysokiej jakości powierzchni i powtarzalności procesu.

Najczęściej zadawane pytania

Czym jest frezarka obwiedniowa CNC?

Frezarka obwiedniowa CNC jest wyspecjalizowaną maszyną do frezowania obwiedniowego kół zębatych i wielowypustów, sterowaną numerycznie i przystosowaną do pracy z frezami ślimakowymi.

Czy frezarka obwiedniowa CNC to frezarka do kół zębatych?

Tak. Frezarka obwiedniowa CNC jest frezarką do kół zębatych, wykorzystywaną do produkcji uzębień prostych i skośnych, a także ślimacznic, kół pasowych, łańcuchowych i wielowypustów.

Czym różni się frezarka obwiedniowa pionowa od poziomej?

Wersje pionowe i poziome różnią się konstrukcją, zakresem mocowania detali oraz typowymi zastosowaniami. Wersje poziome lepiej sprawdzają się m.in. przy długich wałach i wybranych wielowypustach, a wersje pionowe przy wielu standardowych aplikacjach kół zębatych.

Czy frezarka obwiedniowa może obrabiać wielowypusty?

Tak. Frezarki obwiedniowe CNC EIFCO są przeznaczone również do obróbki wielowypustów i wielokarbów o różnych profilach.

Czy na frezarce obwiedniowej można wykonywać skiving, hard hobbing i dry hobbing?

Tak. W zależności od konfiguracji maszyny i wyposażenia dodatkowego frezarki obwiedniowe CNC mogą być przygotowane do procesów skivingu, dry hobbingu i hard hobbingu.

Jak dobrać frezarkę obwiedniową CNC do procesu?

Dobór frezarki zależy od rodzaju detalu, modułu, średnicy części, długości wału, rodzaju uzębienia, oczekiwanej wydajności, poziomu automatyzacji i wymagań technologicznych procesu.

Dobór frezarki obwiedniowej CNC do konkretnej aplikacji

Jeżeli szukają Państwo frezarki obwiedniowej CNC do kół zębatych, wielowypustów, ślimacznic, kół pasowych lub łańcuchowych, prosimy o kontakt z podstawowymi danymi procesu. Na tej podstawie dobierzemy frezarkę pionową lub poziomą, odpowiednie wyposażenie standardowe i dodatkowe oraz poziom automatyzacji właściwy dla danej aplikacji.

Najlepiej podać:

• typ obrabianego detalu,
• moduł i średnicę części,
• długość elementu,
• rodzaj uzębienia lub profilu,
• oczekiwaną wydajność,
• wymagany poziom automatyzacji,
• informację, czy planowany jest skiving lub hard hobbing.

Frezarki obwiedniowe CNC pionowe i poziome są wyspecjalizowanymi frezarkami do kół zębatych i wielowypustów, przeznaczonymi do frezowania obwiedniowego uzębień prostych i skośnych. W zależności od konfiguracji maszyny mogą obsługiwać produkcję kół walcowych, ślimacznic, kół pasowych, łańcuchowych oraz wybranych profili specjalnych, z możliwością automatyzacji procesu, skivingu, dry hobbingu i hard hobbingu.
