Mechaniczny uchwyt 5-szczękowy beztulejkowy do szlifierek narzędziowych GDS Shark: pełny przewodnik
systemy-mocowania-shark-gds-anca-walter-tradensa-uchwyty-szlifierskie

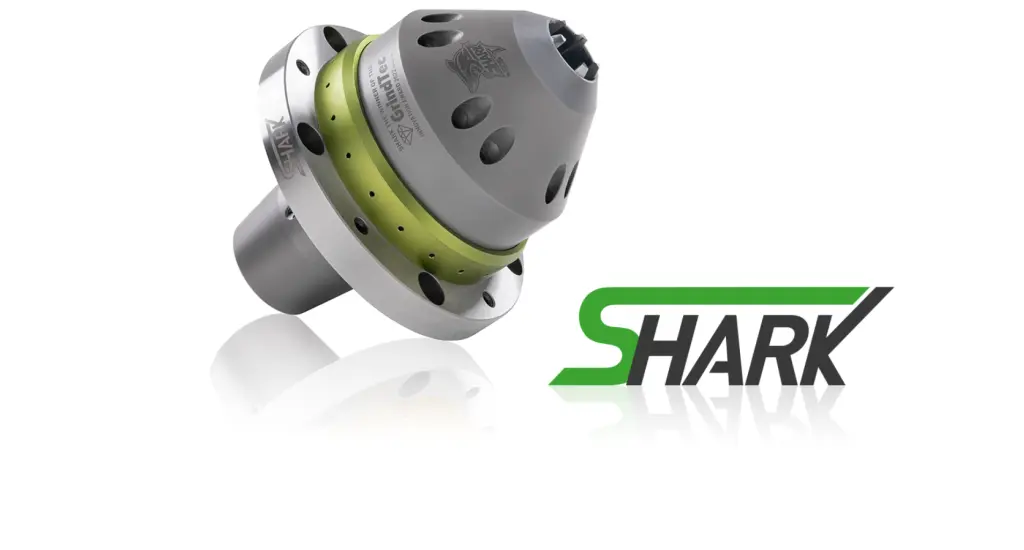

GDS Shark  - precyzyjny uchwyt mechaniczny do szlifierek narzędziowych, 5-szczękowy i niewymagający używania tulejek - idealny do różnorodnej produkcji i produkcji automatycznej


GDS Shark – 5-szczękowy uchwyt mechaniczny do szlifierek narzędziowych, który nie wymaga używania tulejek redukcyjnych, ani żadnych innych!

Uchwyt GDS Shark to zaawansowany, 5-szczękowy system mocowania prętów w szlifierkach narzędziowych, opracowany z myślą o maksymalnej precyzji, trwałości oraz prostocie obsługi. Stanowi alternatywę dla rozwiązań wymagających tulejek – Shark eliminuje ten element, co skraca czas przezbrojeń i upraszcza proces produkcji.


GDS Shark - zakres wymiarowy prętów fi1 do fi16mm

1. Konstrukcja i zasada działania uchwytu GDS Shark - produkcja i regeneracja narzędzi na szlifierce narzędziowej bez wymogu używania tulejek

Shark wykorzystuje 5 niezależnych szczęk, które zaciskają pręt bezpośrednio, bez konieczności stosowania tulejek pośrednich. Korpus i szczęki są szlifowane razem w zestawie, co zapewnia najwyższą możliwą współosiowość i minimalne bicie w całym zakresie średnic. Dzięki takiej konstrukcji uchwyt gwarantuje do 5 μm bicia na całej długości pręta.

2. Kluczowe zalety - kiedy 5-szczękowy uchwyt GDS Shark jest odpowiednim rozwiązaniem dla Twojej produkcji

  • Brak konieczności stosowania tulejek – uproszczona logistyka narzędziowa.
  • Powtarzalność i precyzja – do 5 μm bicia w całym zakresie pracy. Uchwyt GDS Shark posiada również opcje ustawienia wyboczenia oraz bicia. W mniejszych zakresach możliwie jest osiągnięcie bicia na poziomie 2-3 μm na całej długości pręta.
  • Możliwość pracy w pełnym automacie np. z robotem, także z nietypowymi średnicami prętów.
  • Korpus i szczęki wykonane jako komplet (obróbka w jednym zamocowaniu) – stabilność i trwałość parametrów.
  • Odporny na zużycie w warunkach ciągłej pracy – trwałość liczona w latach.
  • Łatwe utrzymanie czystości i konserwacja – uchwyt posiada specjalne otwory od tyłu do przedmuchania uchwytu z wiórów.
  • Rozwiązanie w pełni mechaniczne – podlegające procesowi regeneracji.
  • Możliwość zmian konstrukcyjnych i adaptacji długości lub szczęk.
beztulejkowy-mechaniczny-precyzyjny-uchwyt-szczekowy-do-szlifierek-narzedziowych-gds-shark.png

3. Typowe zastosowania - 5-szczękowy uchwyt szlifierski w produkcji jednostkowej i seryjnej na szlifierkach narzędziowych

Shark znajduje zastosowanie zarówno w produkcji seryjnej, jak i w zleceniach jednostkowych, szczególnie w ostrzeniu i regeneracji narzędzi skrawających. Dzięki swojej konstrukcji jest kompatybilny z szerokim zakresem średnic prętów, co czyni go uniwersalnym narzędziem w zakładach narzędziowych.

4. Doświadczenia rynkowe i rekomendacje - mechaniczny GDS Shark, perfekcyjny uchwyt mechaniczny do produkcji automatycznej z robotem.

Shark zdobył zaufanie wielu użytkowników – przykładowo firma OSG stosuje go niemal wyłącznie w procesach regeneracji narzędzi. W pierwszej połowie 2025 zamówili wiele kolejnych egzemplarzy, co potwierdza niezawodność i opłacalność tego rozwiązania. Również coraz częstsze wdrożenie Sharka przez producentów szlifierek narzędziowych (np. ANCA) potwierdza skuteczność tego rozwiązania.

Ze względu na eliminację tulejek i szybki proces mocowania, Shark jest szczególnie polecany w środowiskach produkcyjnych nastawionych na krótkie czasy przezbrojeń i maksymalną automatyzację, przy różnorodnej produkcji.

5. Porównanie z innymi rozwiązaniami - uchwyt do szlifierki narzędziowej beztulejkowy vs z tulejkami


W porównaniu do systemów tulejkowych (np. GDS µGrind, Schaublin SRS), Shark wyróżnia się brakiem elementów pośrednich w postaci tulejek, co eliminuje potrzebę ich zakupu, konserwacji i wymiany. Chociaż µGrind może oferować większą precyzję (do 2 μm) i regulację bicia, Shark zapewnia znakomitą powtarzalność w większości zastosowań, przy jednoczesnym uproszczeniu obsługi.

GDS Shark to 5-szczękowy uchwyt mechaniczny, który łączy wysoką precyzję z prostotą obsługi i trwałością. Brak konieczności stosowania tulejek, szybka obsługa i kompatybilność z automatyką czynią go doskonałym wyborem dla firm poszukujących niezawodnego i uniwersalnego rozwiązania do mocowania narzędzi w szlifierkach.

beztulejkowy-mechaniczny-precyzyjny-uchwyt-szczekowy-do-szlifierek-narzedziowych-gds-shark-tradensa.png

6. Typoszereg wymiarowy uchwytów Shark - mechaniczny, szczekowy, beztulejkowy uchwyt w trzech zakresach wymiarowych

Uchwyty Shark są dostępne w kilku wariantach wymiarowych, dopasowanych do różnych średnic prętów i typów maszyn. Poniżej przedstawiono przykładowy typoszereg oparty na katalogu GDS:


GDS Shark - uchwyt szczękowy występuje w trzech typoszeregach wymiarowych, średnice pretów 1-16mm, 3-20mm, 20-40mm



Kompatybilność maszynowa - z jakimi szlifierkami może pracować nasz beztulejkowy, machaniczny 5-szczękowy uchwyt GDS Shark

Shark jest kompatybilny m.in. z maszynami:

• ANCA – często dostarczany fabrycznie z nowymi maszynami tej marki, np. ANCA CPX.

• Walter, Saacke, Reinecker, Schneeberger – po dopasowaniu do wrzeciona.

• Może być stosowany w wielu innych szlifierkach narzędziowych po adaptacji przez odpowiednie kołnierze.

Poniżej lista producentów szlifierek narzędziowych, na których może pracować 5-szczękowy uchwyt szlifierski GDS Shark:

  • Szlifierki narzędziowe Joerg
  • Szlifierki narzędziowe Anca: ANCA FX, ANCA MX7, ANCA TX
  • Szlifierki narzędziowe Deckel / ISOG
  • Szlifierki narzędziowe Ewag
  • Szlifierki narzędziowe Haas
  • Szlifierki narzędziowe Hawema
  • Szlifierki narzędziowe Reinecker
  • Szlifierki narzędziowe Rollomatic
  • Szlifierki narzędziowe Saacke: SAACKE UW1D (UWID), SAACKE UW2D (UWIID), SAACKE UW1F (UWIF)
  • Szlifierki narzędziowe Schneeberger
  • Szlifierki narzędziowe Schütte
  • Szlifierki narzędziowe SMP
  • Szlifierki narzędziowe Strausak
  • Szlifierki narzędziowe TTB
  • Szlifierki narzędziowe Walter: Helitronic Mini Power, Helitronic Mini Automation, Helitronic Power, Helitronic Vision, Helitronic Micro, Helitronic Essential, Helicheck (maszyna pomiarowa)
  • Szlifierki narzędziowe Zaro
  • Szlifierki narzędziowe Vollmer
  • I pozostałe niewymienione!
uchwyt-narzedziowy-gds-premium-uGrind-do-szlifierek-narzedziowych-Anca-Vollmer-Walter-Saacke-pozostale.png
