Szlifierki narzędziowe CNC do produkcji i ostrzenia narzędzi skrawających
![logo-joerg-szlifierki-narzedziowe-cnc.png](storage/files/Joerg/Zdjęcia/logo-joerg-szlifierki-narzedziowe-cnc.png)
Jesteśmy w Polsce przedstawicielem firmy Joerg S-techplus GmbH, producenta szlifierek i ostrzałek CNC do narzędzi skrawających.
![szlifierka-narzedziowa-cnc-joerg-s-tech-+ 1.jpg](storage/files/Joerg/Zdjęcia/szlifierka-narzedziowa-cnc-joerg-s-tech-+ 1.jpg)
Szlifowanie narzędzi skrawających - produkcja na numerycznych szlifierkach narzędziowych
Produkcja narzędzi skrawających jest kluczowym elementem w przemyśle obróbki metali, obejmującym procesy, które pozwalają na wytwarzanie precyzyjnych narzędzi używanych do obróki skrawaniem. Narzędzia skrawające, takie jak frezy, wiertła czy noże tokarskie, są fundamentalnymi elementami w maszynach obróbczych, pozwalając na dokładne kształtowanie i wykańczanie części z aluminium, stali, tytanu i wielu innych materiałów. Proces produkcji tych narzędzi wymaga zaawansowanych technologii i precyzyjnych maszyn, aby zapewnić, że narzędzia te spełniają najwyższe standardy jakości i trwałości, co jest niezbędne do utrzymania efektywności i dokładności w procesach produkcyjnych.
Współczesna produkcja narzędzi skrawających wykorzystuje nowoczesne technologie CNC, które umożliwiają automatyzację i precyzyjne sterowanie procesami produkcyjnymi. Szlifierki narzędziowe CNC odgrywają tu kluczową rolę, umożliwiając zarówno produkcję, jak i ostrzenie narzędzi skrawających z najwyższą dokładnością. Dzięki zaawansowanym algorytmom i możliwościom programowania, szlifierki narzędziowe CNC są w stanie tworzyć narzędzia o skomplikowanych geometriach, a także zapewniają ich wielokrotne ostrzenie, co przedłuża ich żywotność i zmniejsza koszty produkcji. Zastosowanie technologii CNC w produkcji narzędzi skrawających przyczynia się do zwiększenia efektywności, precyzji i konkurencyjności między innymi w branży obróbki metali.

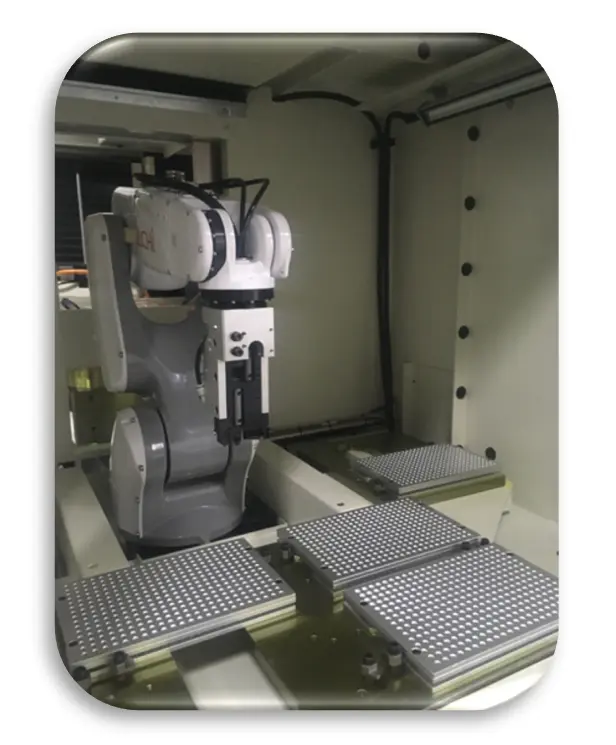

Szlifierka narzędziowa Joerg model Plus2 - pomiar ściernicy, załadunek z palety przez robota Nachi MZ04D
Maszyna do produkcji wierteł i frezów - szlifierka narzędziowa CNC
W naszej ofercie znajdziesz:
- 5- osiowe szlifierki narzędziowe do mikronarzędzi.
- 5-osiowe szlifierki narzędziowe do standardowych i specjalnych narzędzi.
- Szlifierki narzędziowe do wałków, szlifierki narzędziowe do stopniowania narzędzi.
- 5-osiowe szlifierki narzędziowe do produkcji i ostrzenia narzędzi do kół zębatych (frezów ślimakowych, frezów grupowych (frezów do listew zębatych), dłutaków Fellowsa, narzędzi do Power Skiving).

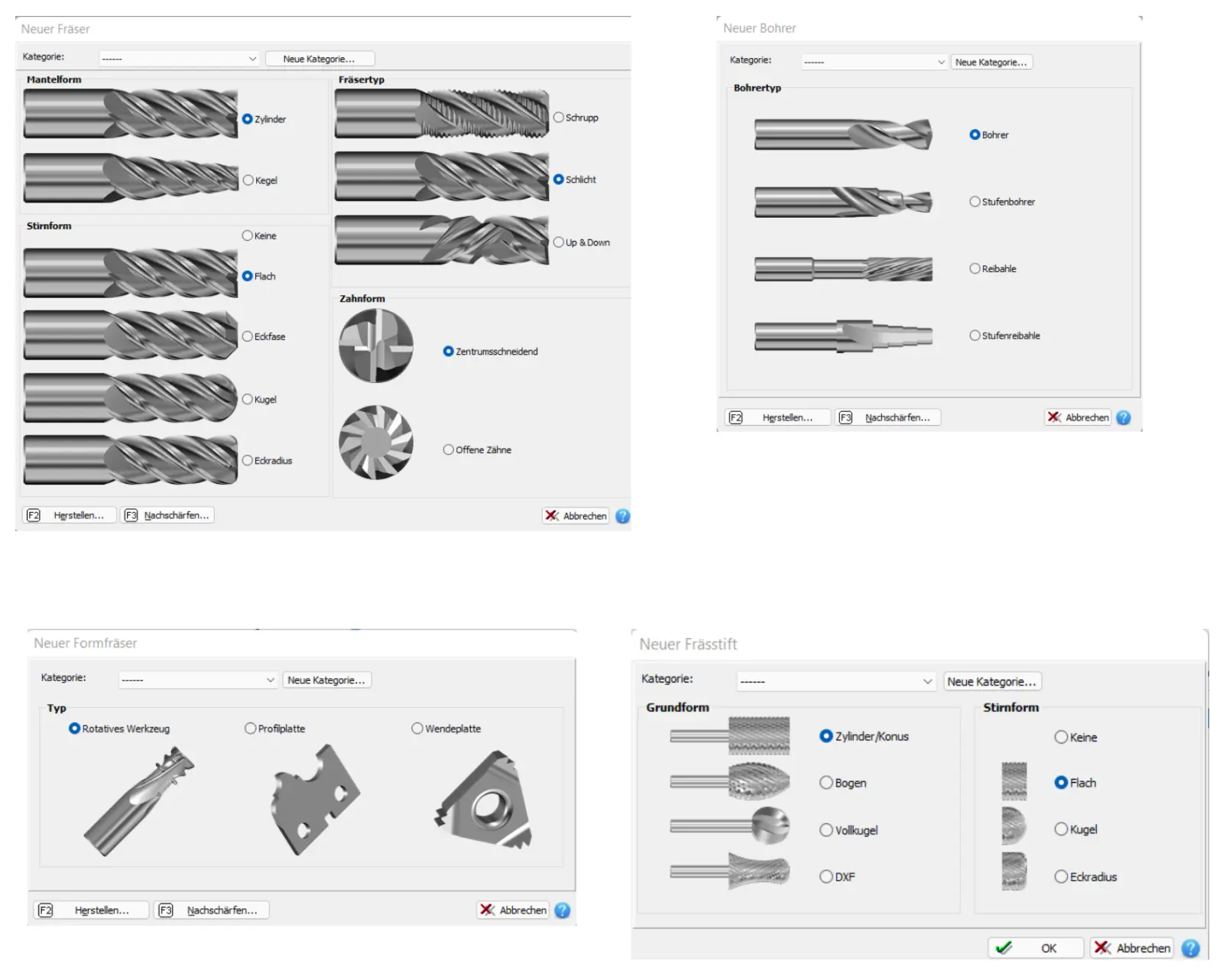

Sterowanie wykorzystywane w szlifierkach narzędziowych CNC JOERG
![szlifierki-narzedziowe-sterowanie-numroto-joerg1.png](storage/files/Joerg/Zdjęcia/szlifierki-narzedziowe-sterowanie-numroto-joerg1.png)

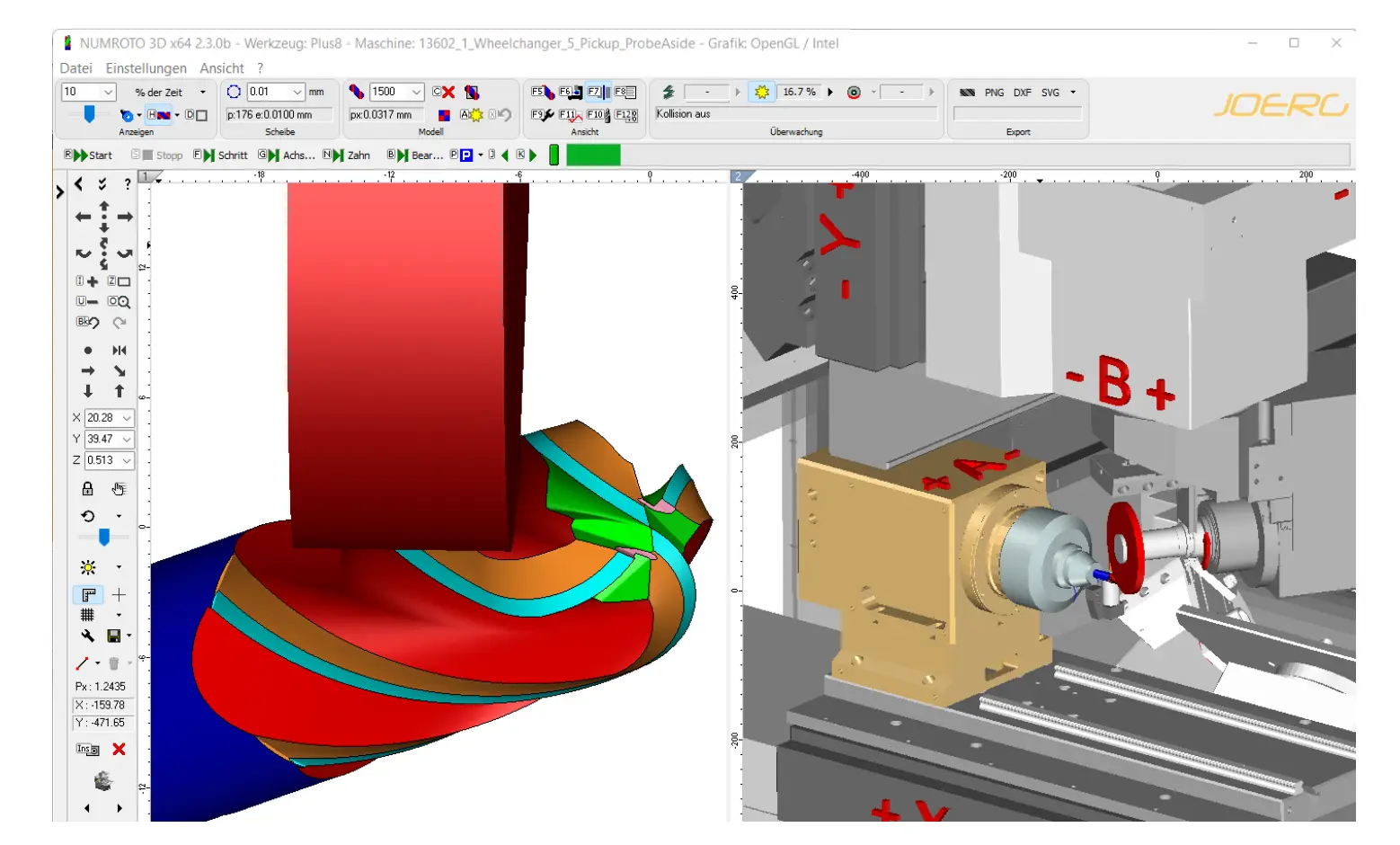

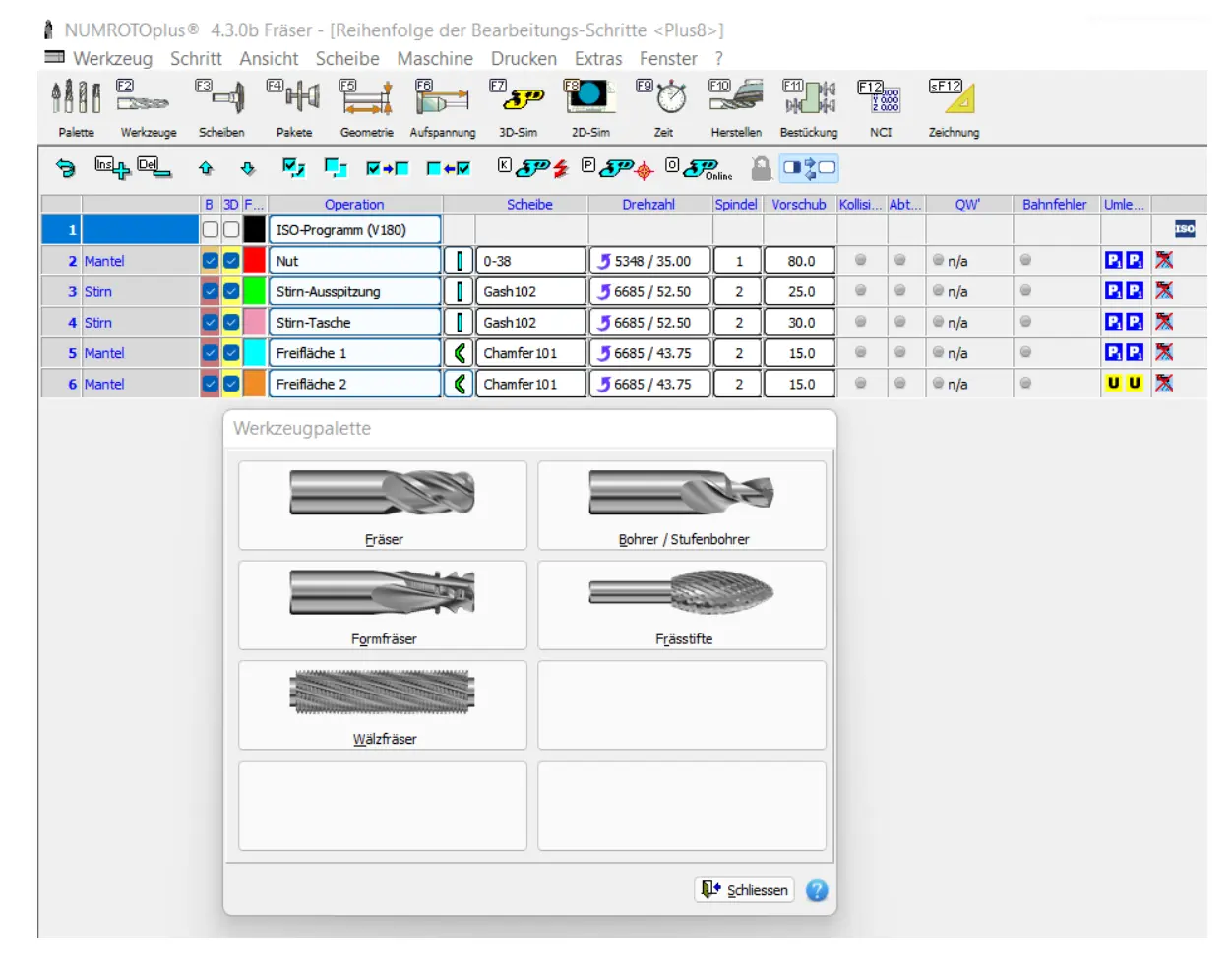

W zależności od rodzaju maszyny oferujemy sterowanie Numroto (5-osiowe szlifierki) lub Beckhoff (Syntec) (szlifierki do wałków i stopniowania narzędzi).
Numeryczne maszyny do szlifowania narzędzi skrawających - rozwiązania konstrukcyjne szlifierek narzędziowych
Szlifierki w zależności od modelu posiadają zauważalne różnice konstrukcyjne:
- Szlifierki narzędziowe CNC modele +2, +3, +4 - wrzeciennik z narzędziem obracac się wokół stałej głowicy (wrzeciona) z pakietami ściernic
- Szlifierki narzędziowe CNC modele +1 i +8 - stały wrzeciennik i ruchoma oś z wrzecionem.

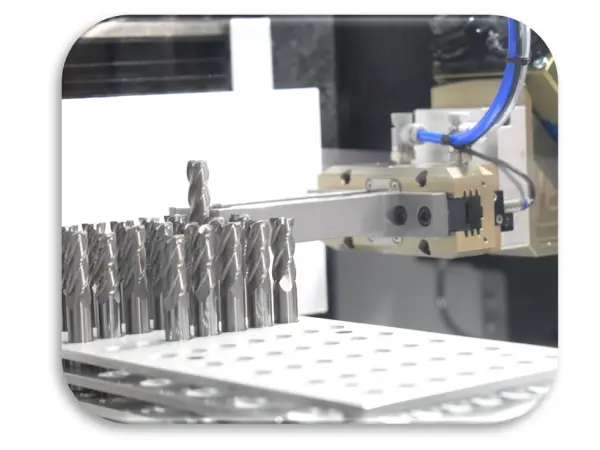

Systemy załadunku półfabrykatów do produkcji narzędzi skrawajacych:
- Paleta (pojedyncza lub wielokrotna)
- Łańcuch

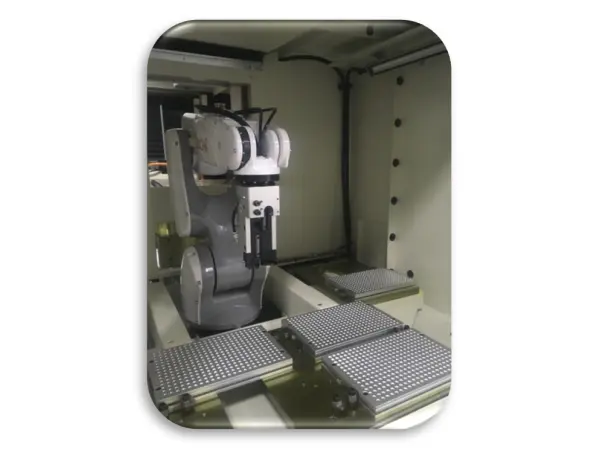

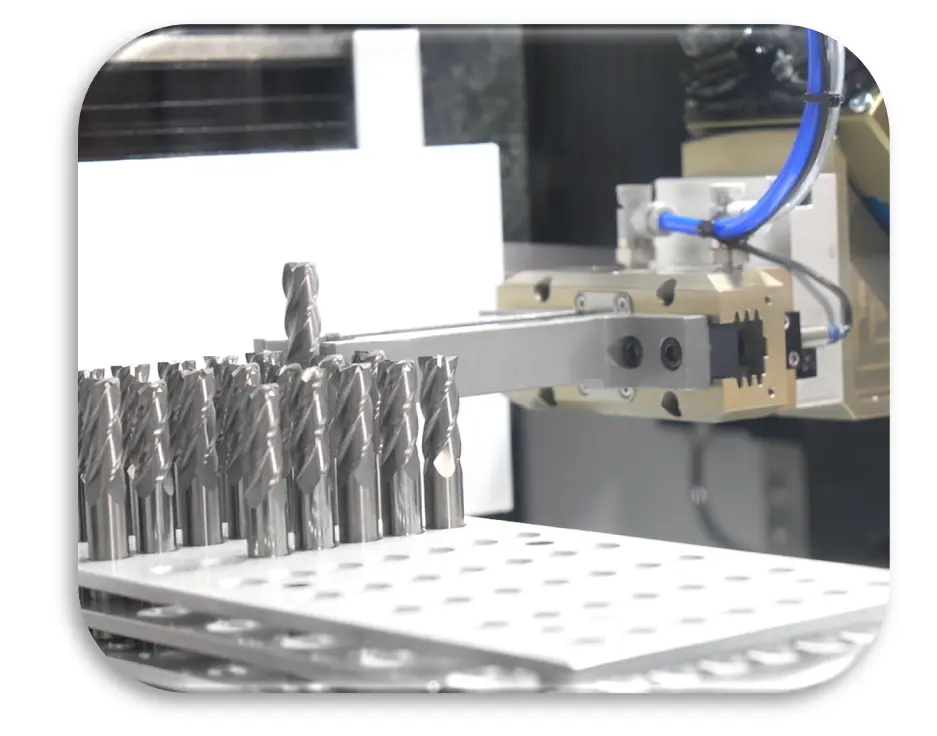

- Zaladunek przez robota lub system chwytaków

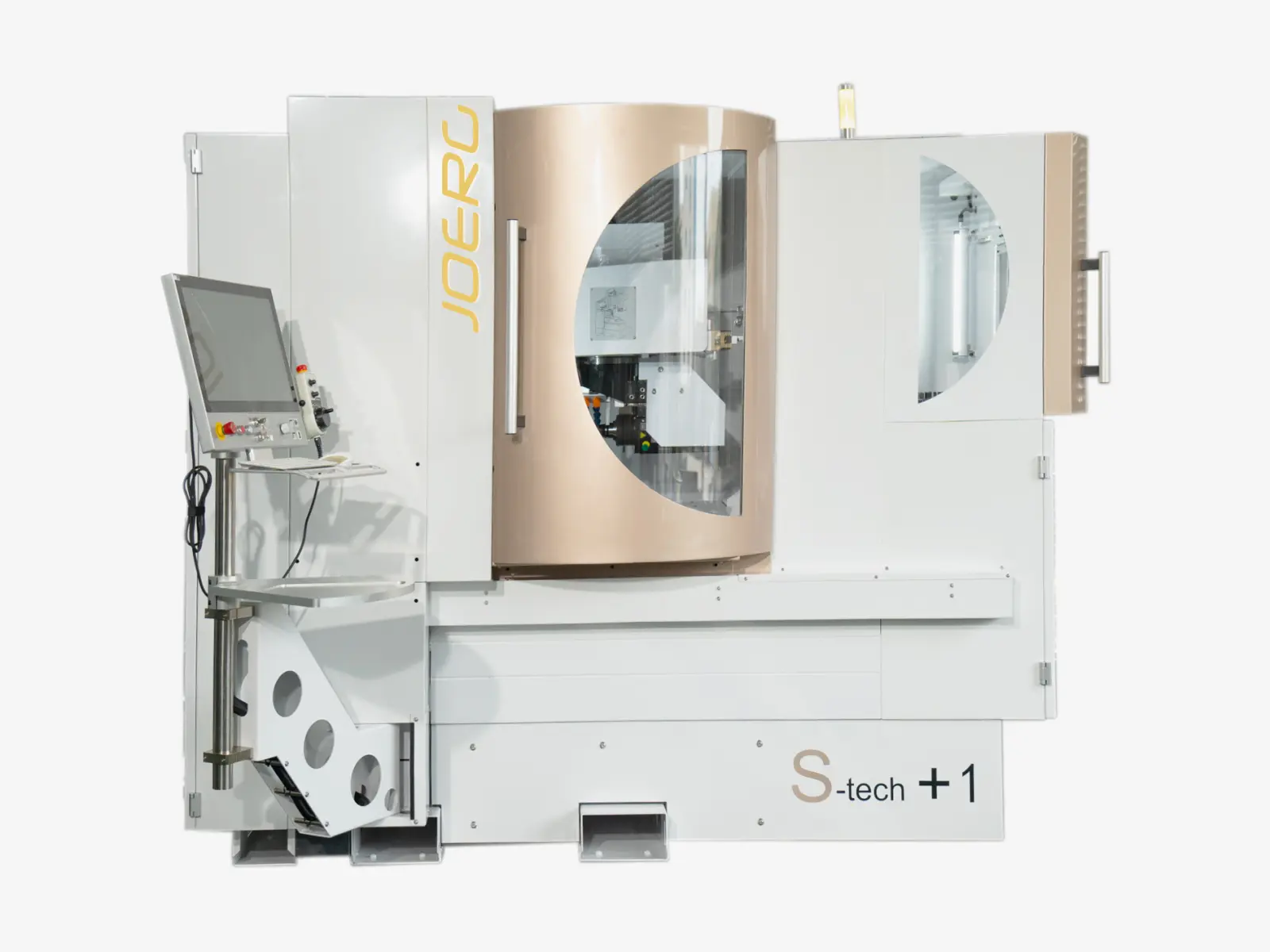

Szlifierka narzędziowa Joerg Plus1, załadunek poprzez łańcuch z chwytakiem
Różne rozwiązania szlifierek narzędziowych numerycznych w zakresie liczby i systemów z obsadami ściernic:

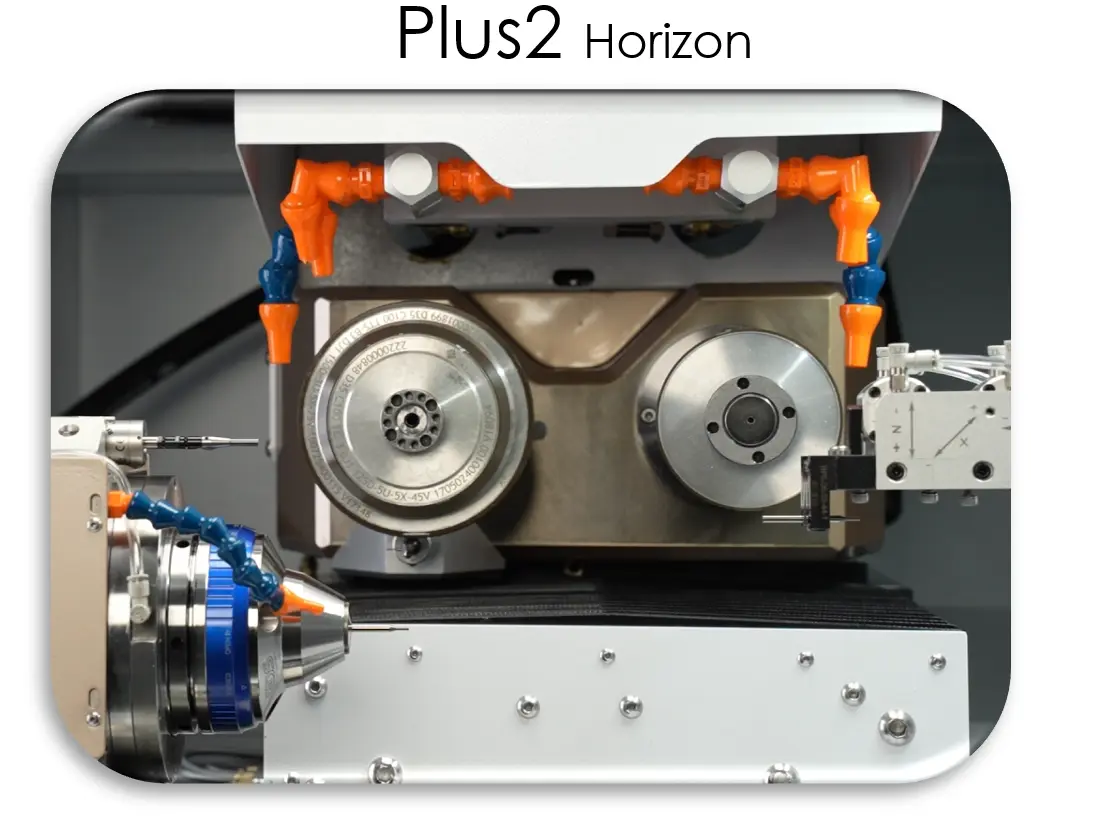

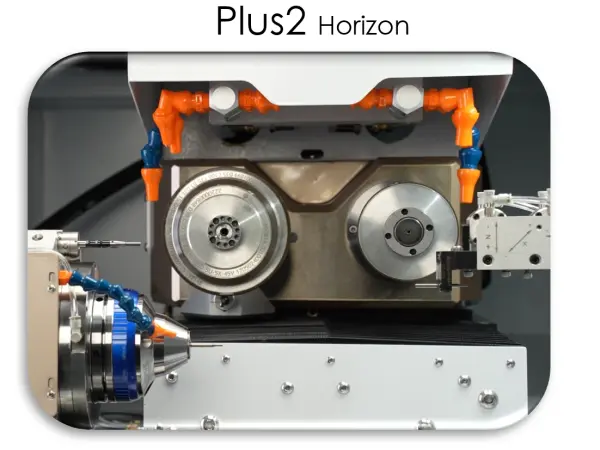

- Szlifierka narzędziowa model +2 - pakiety obsad poziomo

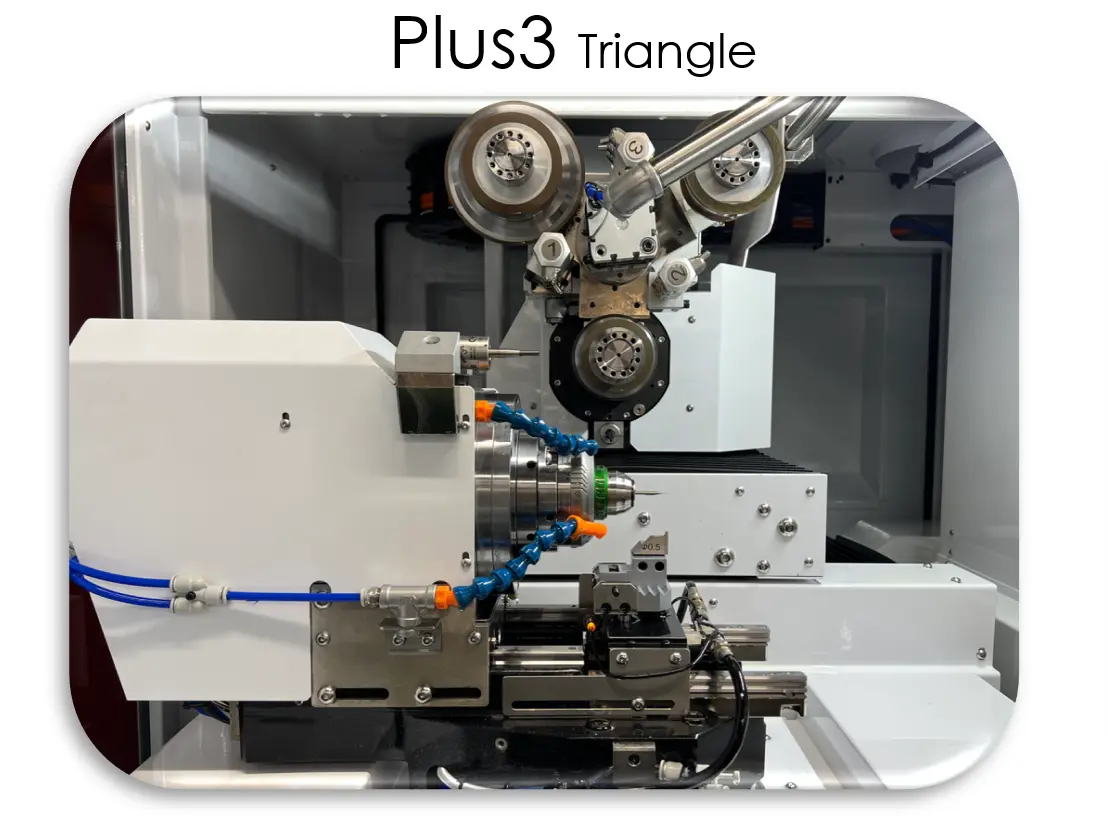

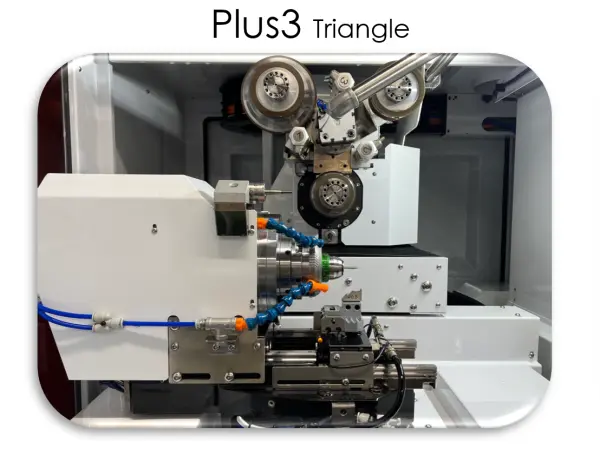

- Szlifierka narzędziowa model +3 - potrójny pakiet obsad

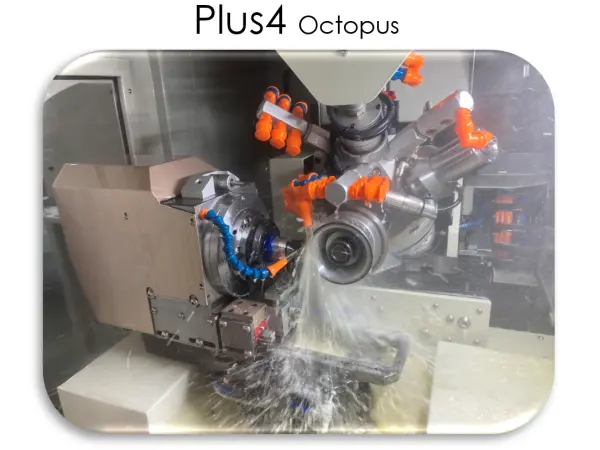

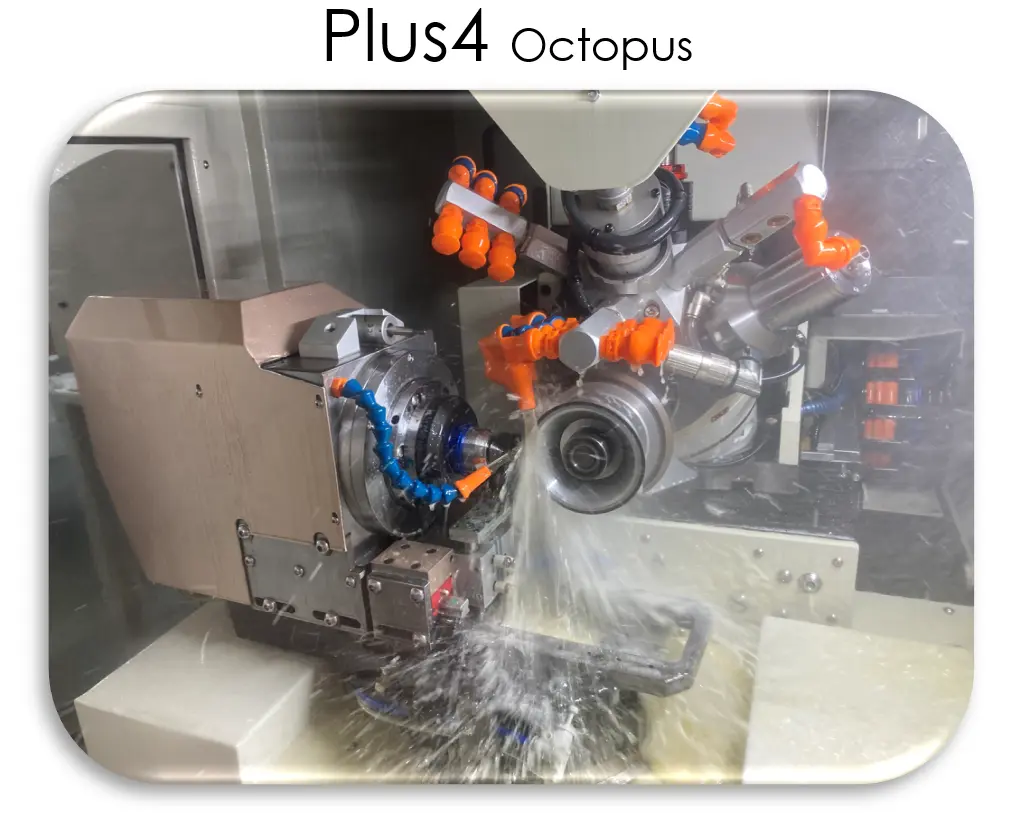

- Szlifierka narzędziowa model +4 - rewolwer z czterema obsadami

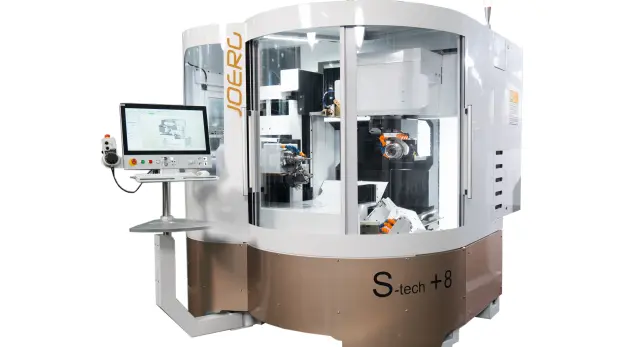

- Szlifierka narzędziowa model +8 - bezpośrednio napędzany rewolwer 8 pakietów ściernic lub 4 pakietów ściernic z przekładnią zębatą i z uwzględnieniem wymiany chłodzenia
![szlifierki-narzedziowe-joerg-kinematyka.png](storage/files/Joerg/Zdjęcia/szlifierki-narzedziowe-joerg-kinematyka.png)

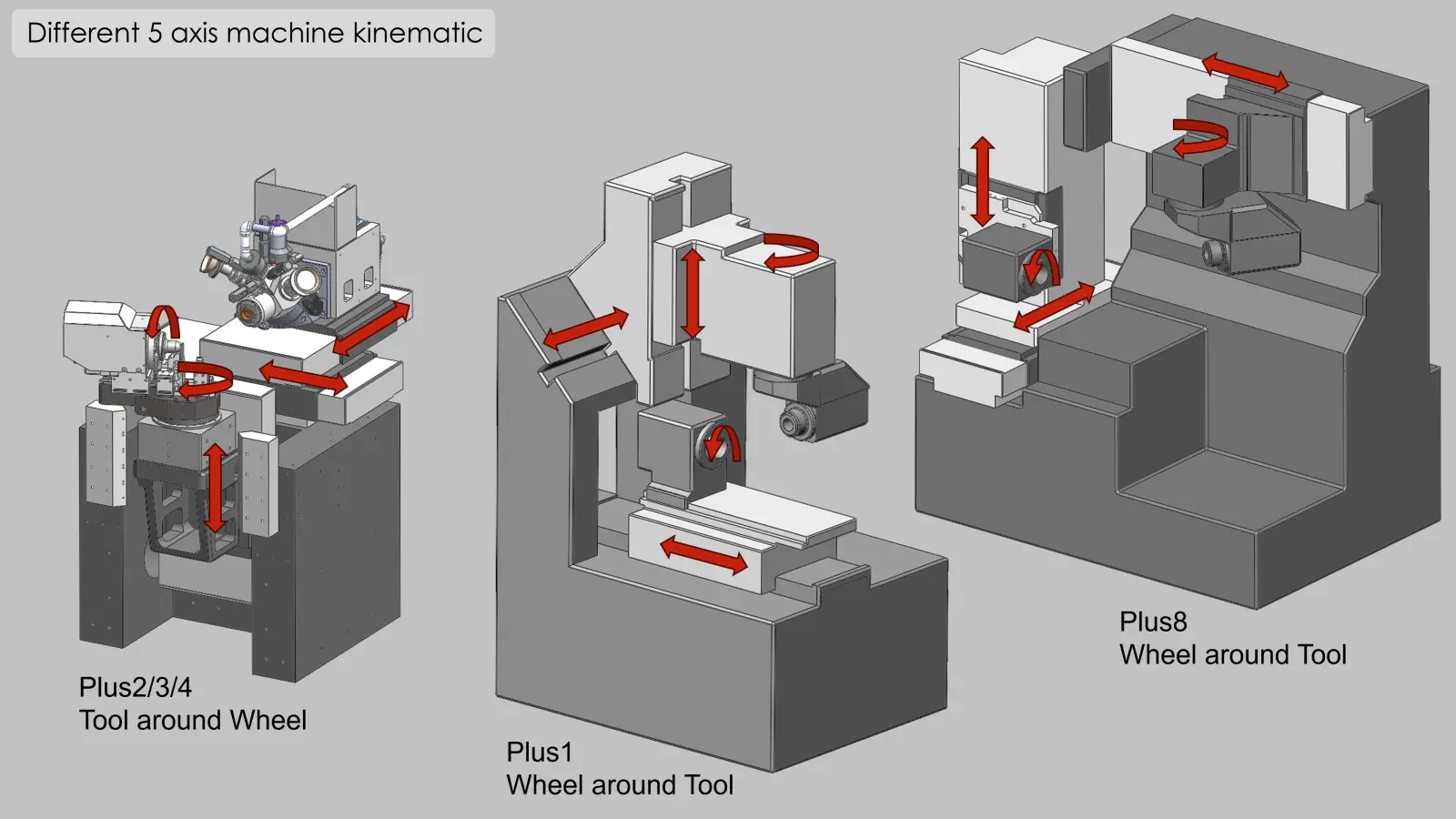

Kinematyka różnych modeli 5-osiowych szlifierek narzędziowych CNC Joerg
Gniazdo wrzeciona - HSK32, HSK40, HSK50

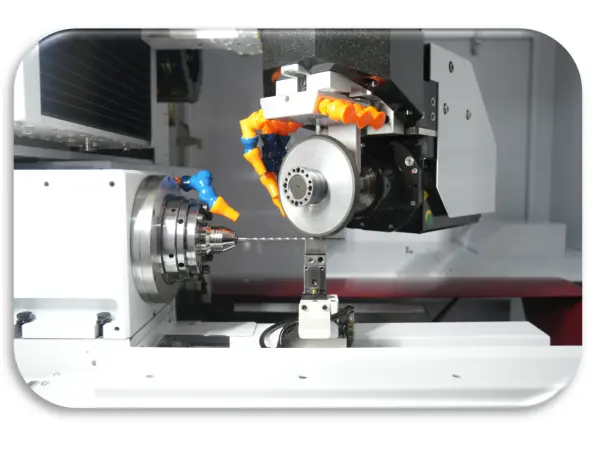

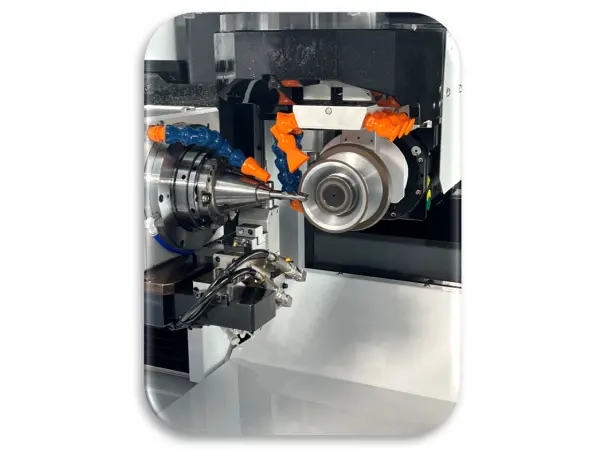

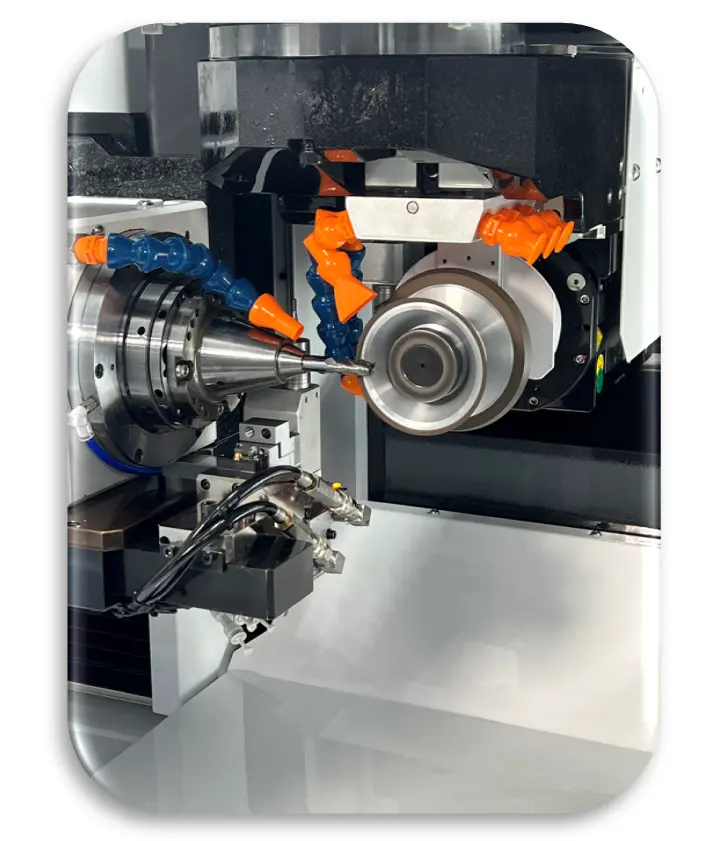

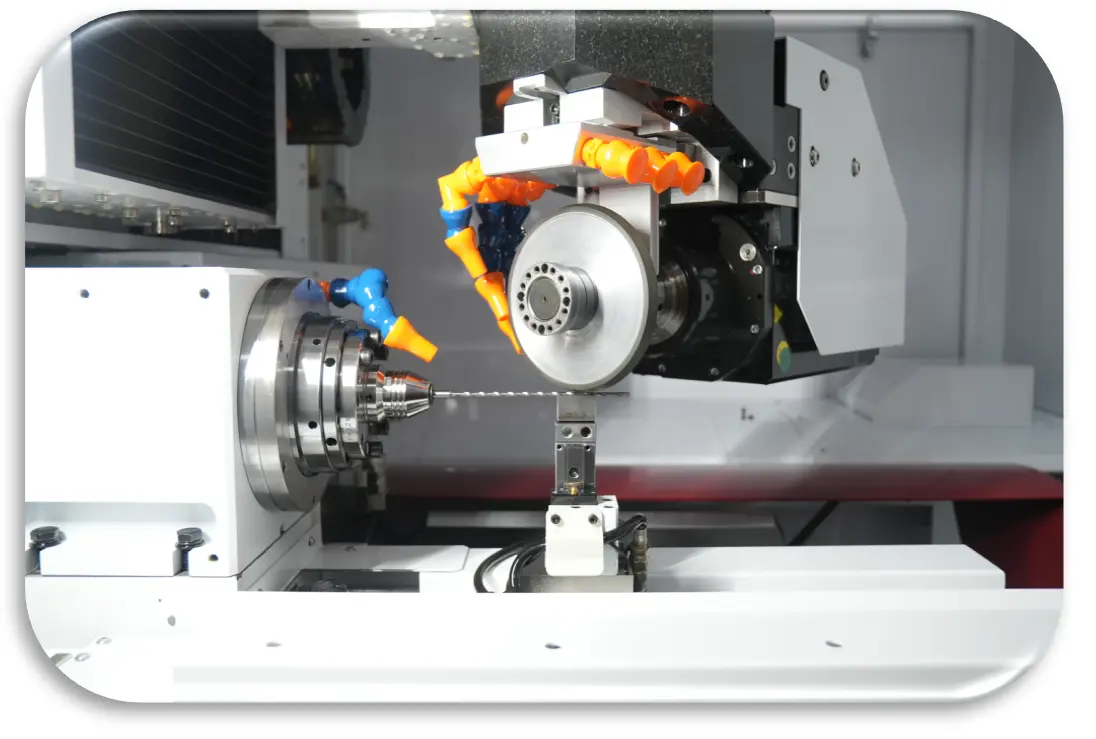

Hydrauliczne podtrzymki na prowadnicach do ręcznego lub automatycznego (Arobotech) ustawiania
Hydrauliczny konik

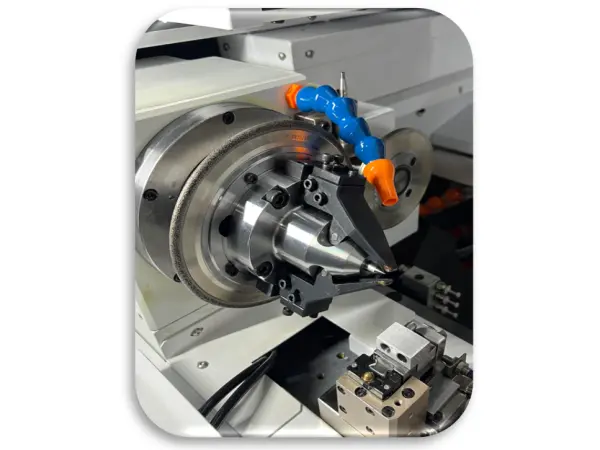

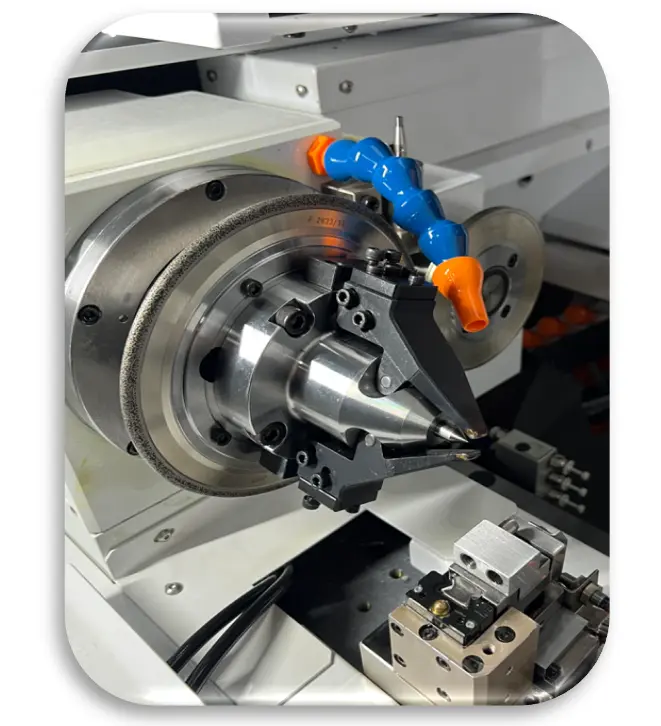

Rolka do obciągania ściernic na stałe lub jako osobne wrzeciono
Różne średnice i długości szlifowanych narzędzi - do Lmax=375mm i D25mm

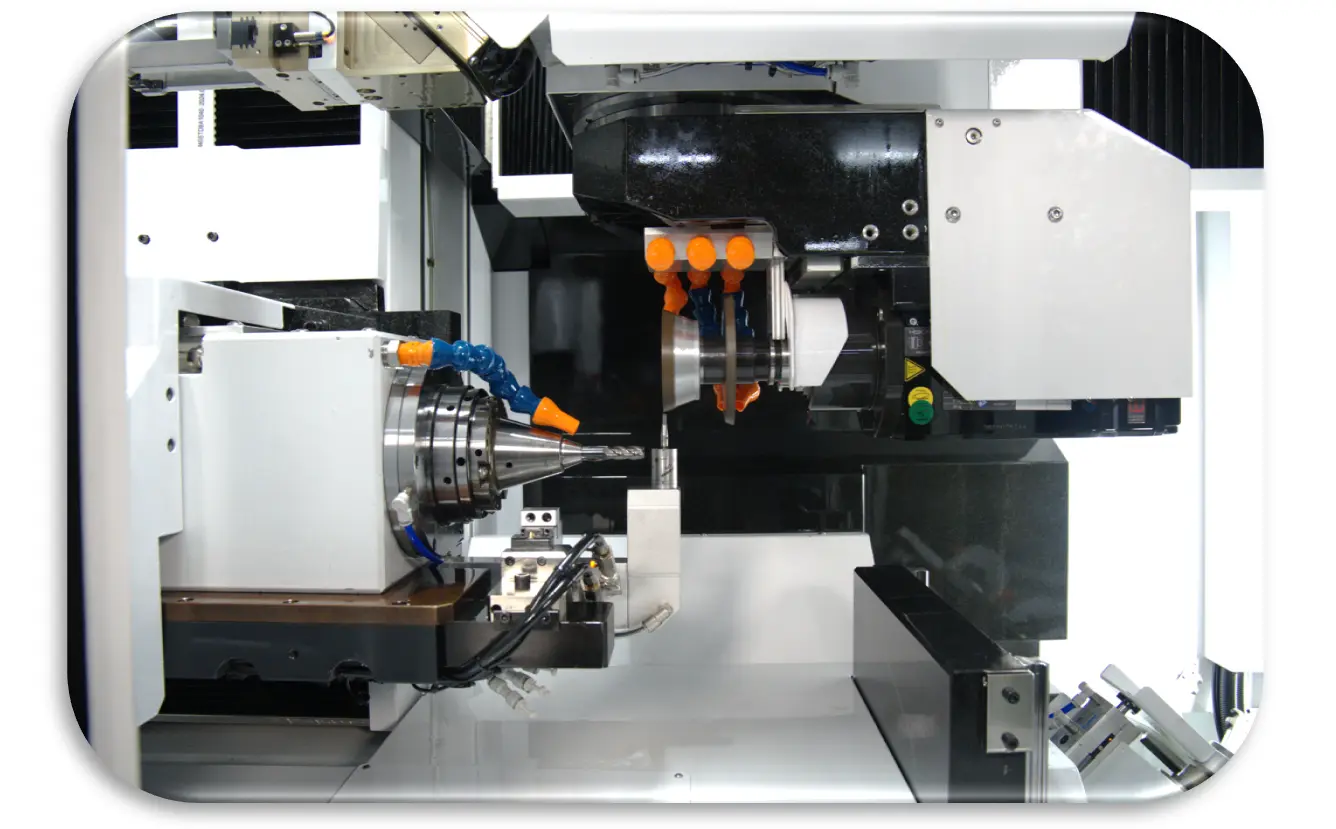

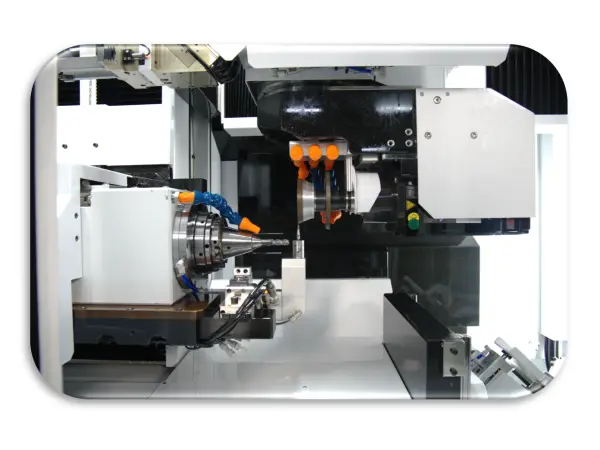

System pomiaru ściernic z sondą.

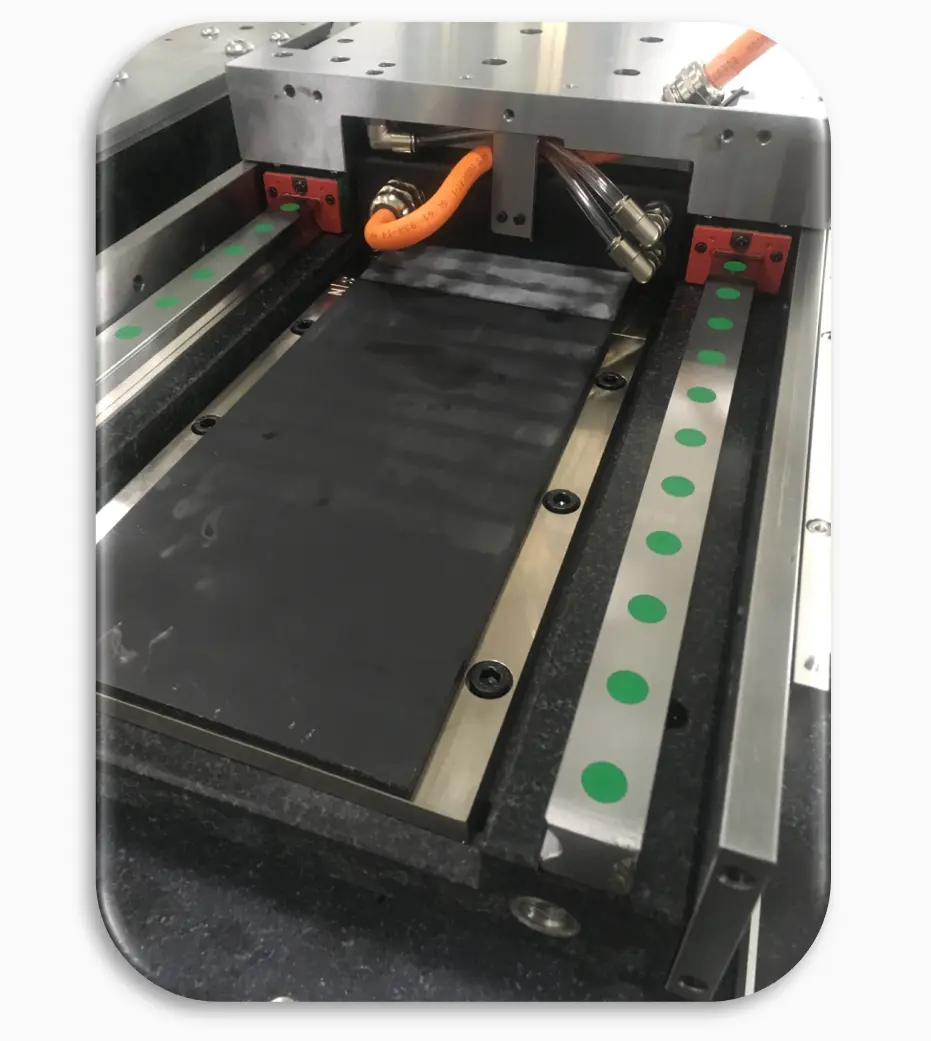

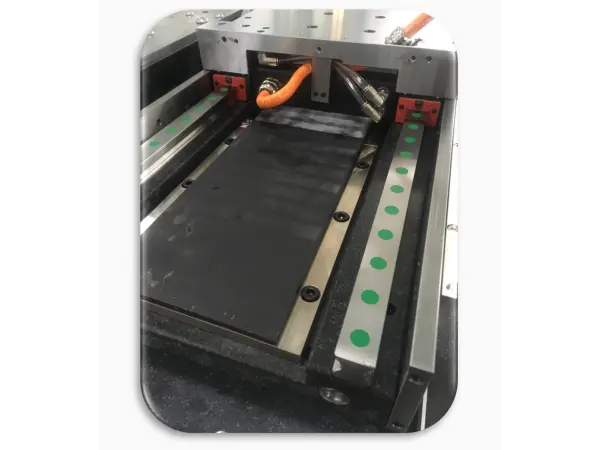

Szlifierki narzędziowe Joerg w standardzie posiadają napędy liniowe.

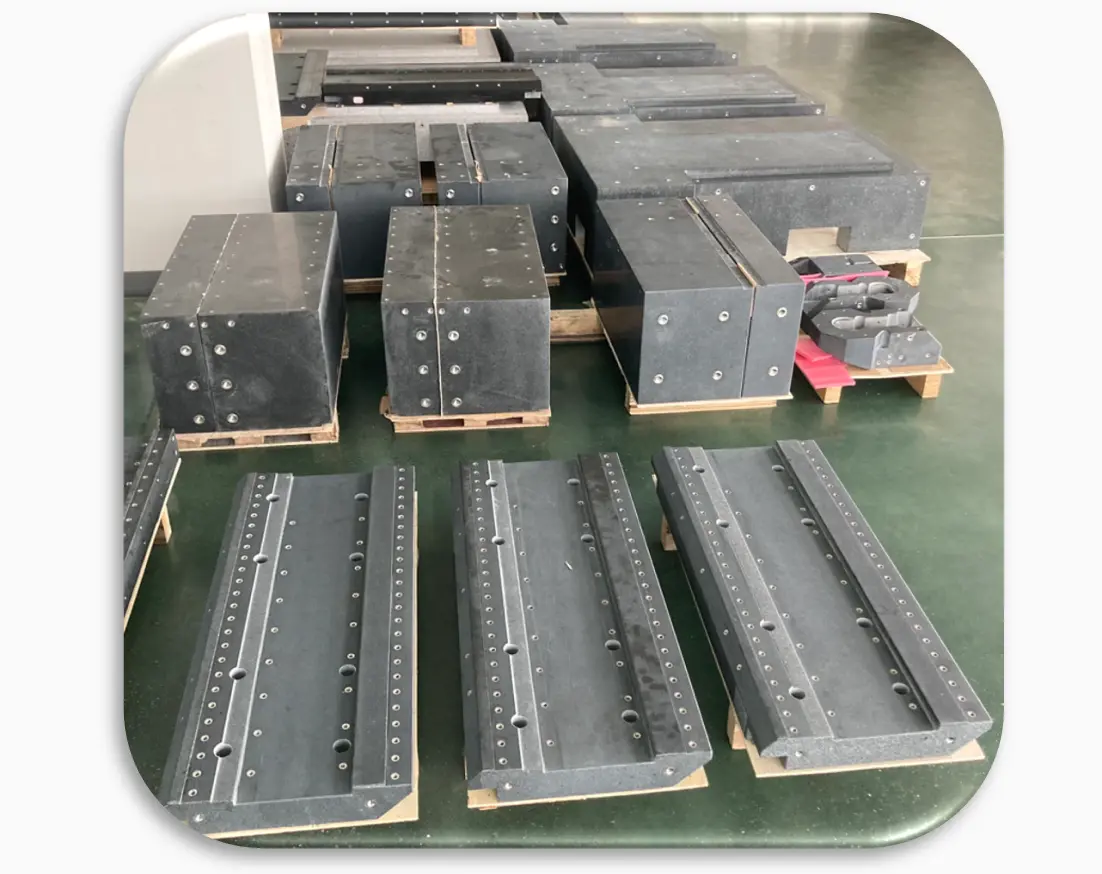

Baza szlifierek i sań osi wykonana z najwyższej klasy drobnego granitu gatunku AAA
![szlifierki-narzedziowe-joerg-cnc-loze-maszyny.png](storage/files/Joerg/Zdjęcia/szlifierki-narzedziowe-joerg-cnc-loze-maszyny.png)

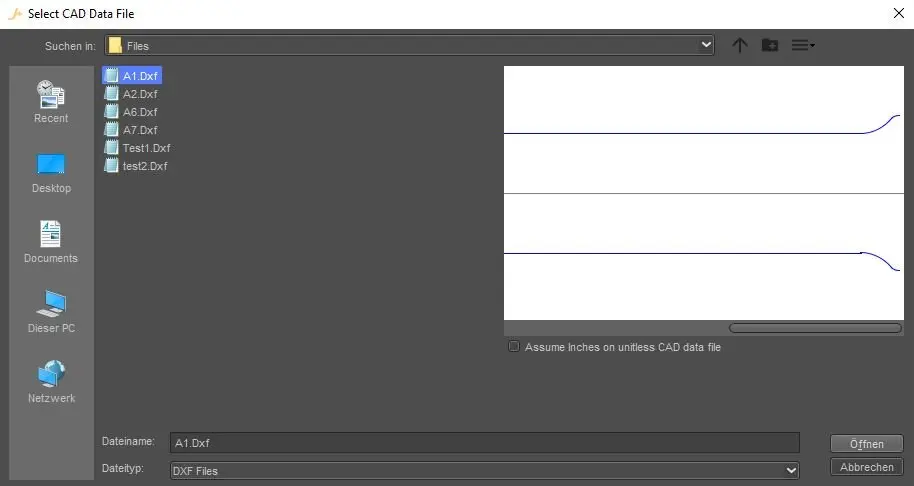

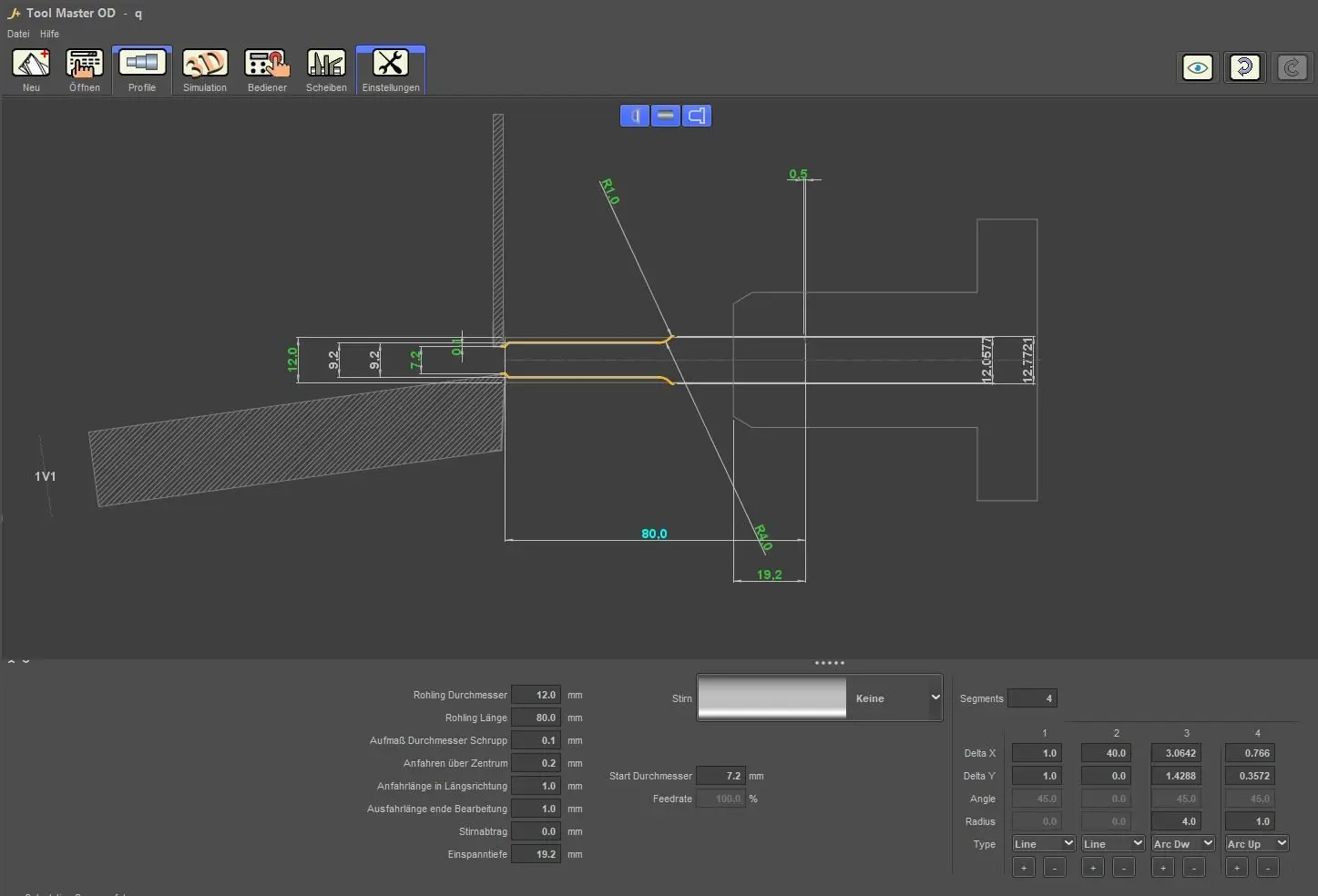

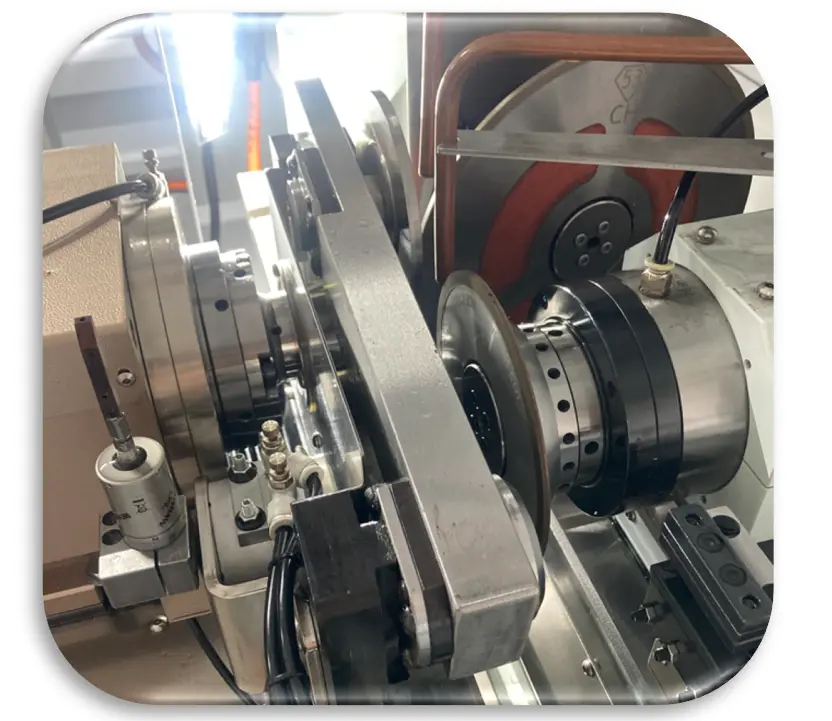

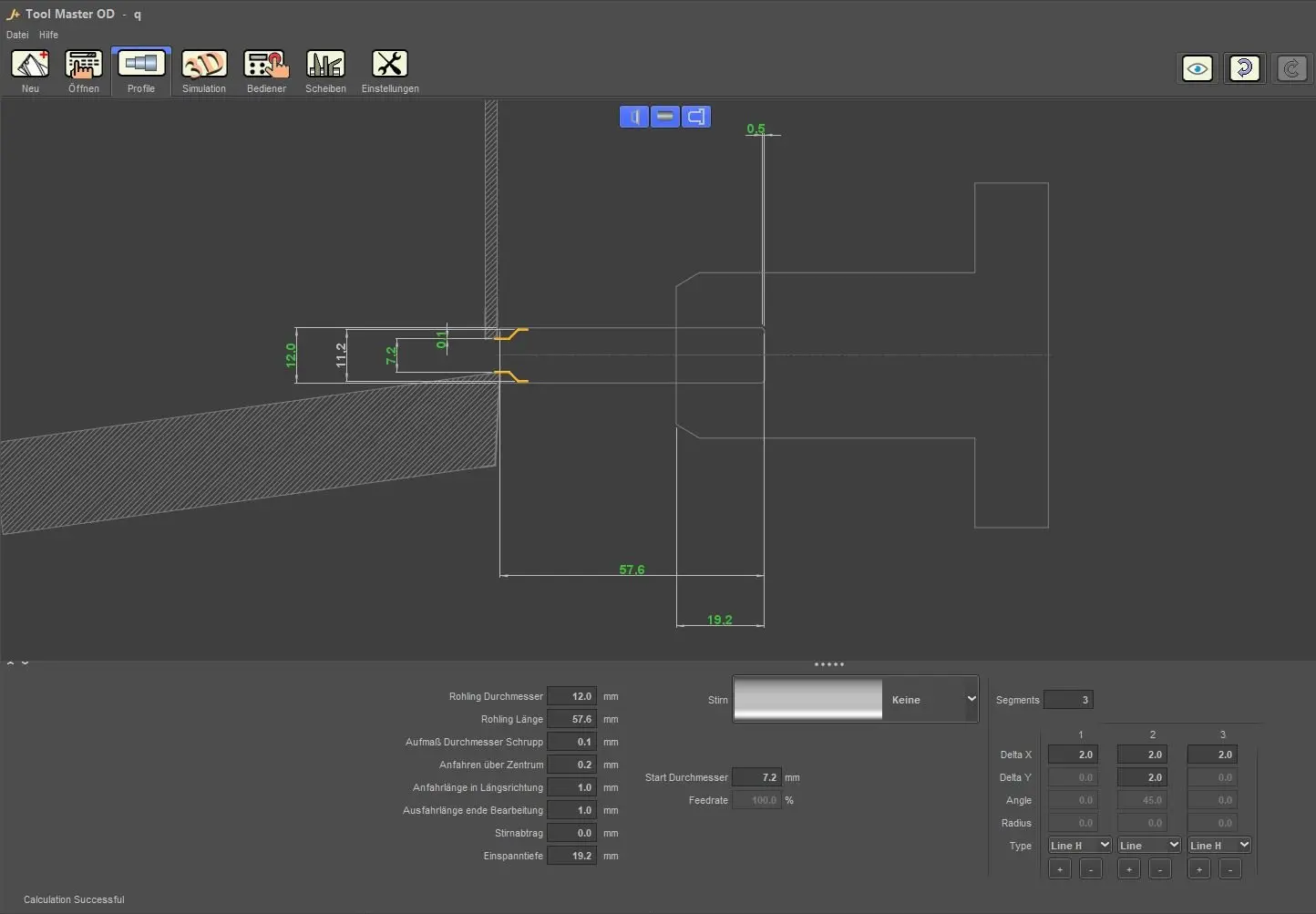

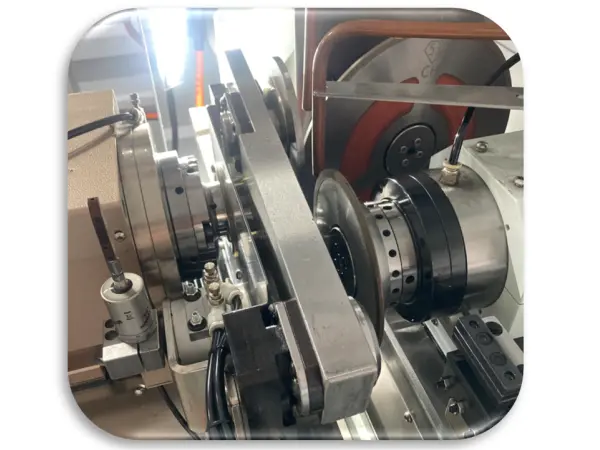

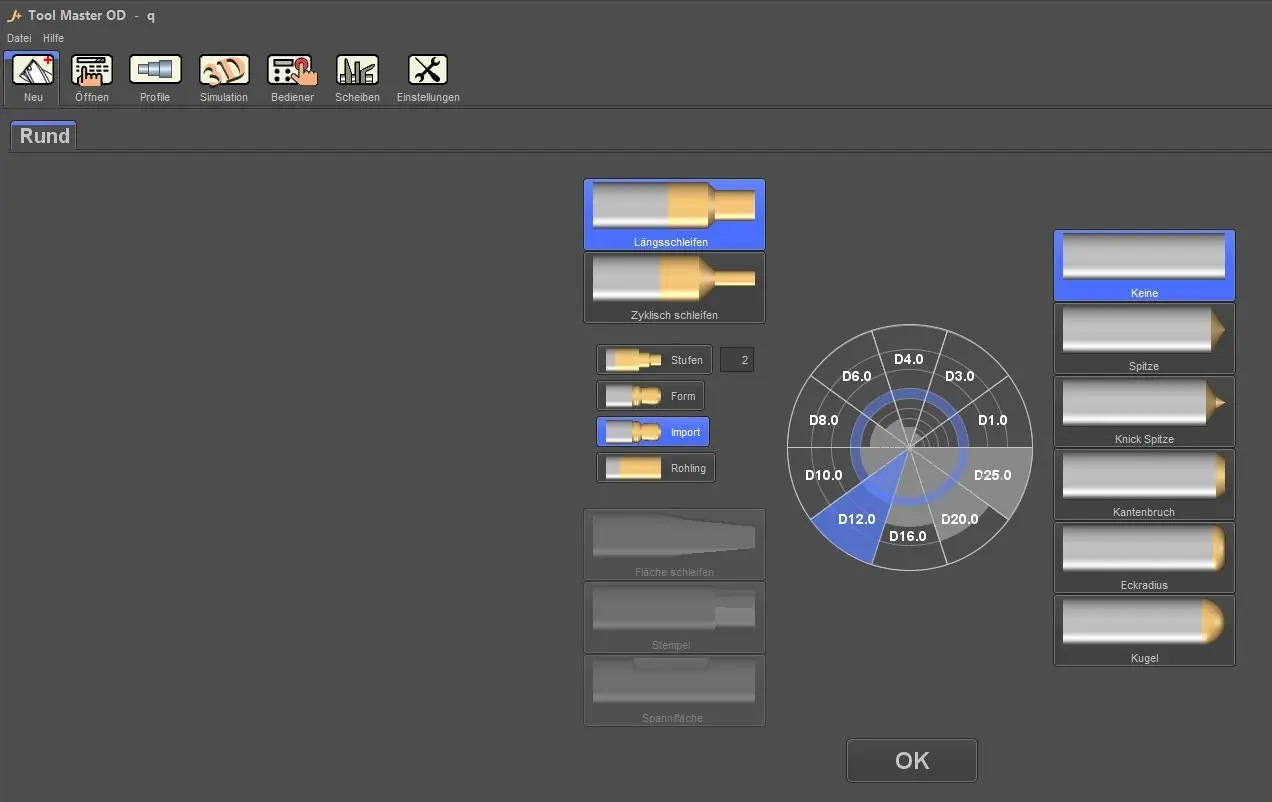

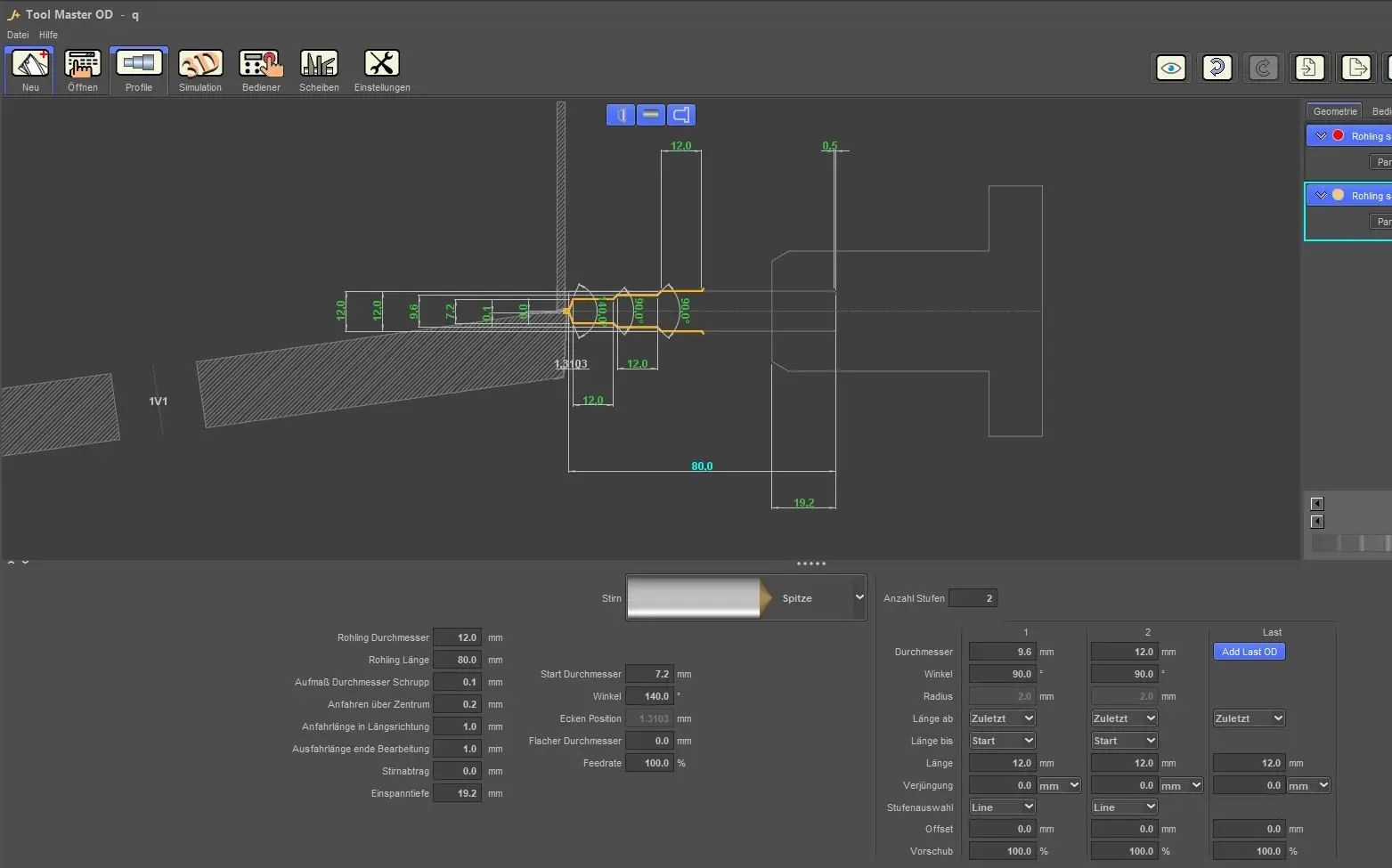

Szlifierki do wałków i stopniowania narzędzi skrawających:
- Średnica od D0.1 do D16, Lmax=250mm.
- 3 osiowy system CNC z wieloma paletami i zintegrowanym system załadunku wewnątrz maszyny

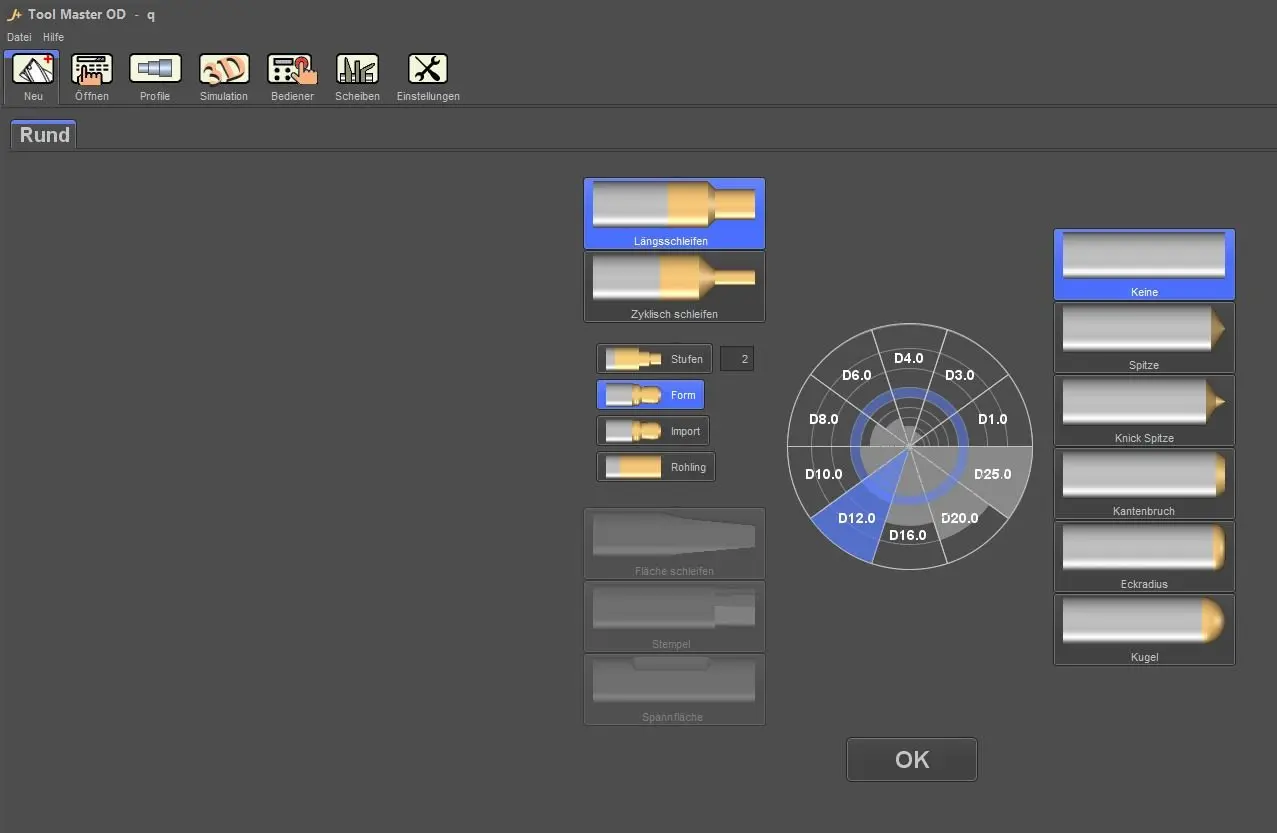

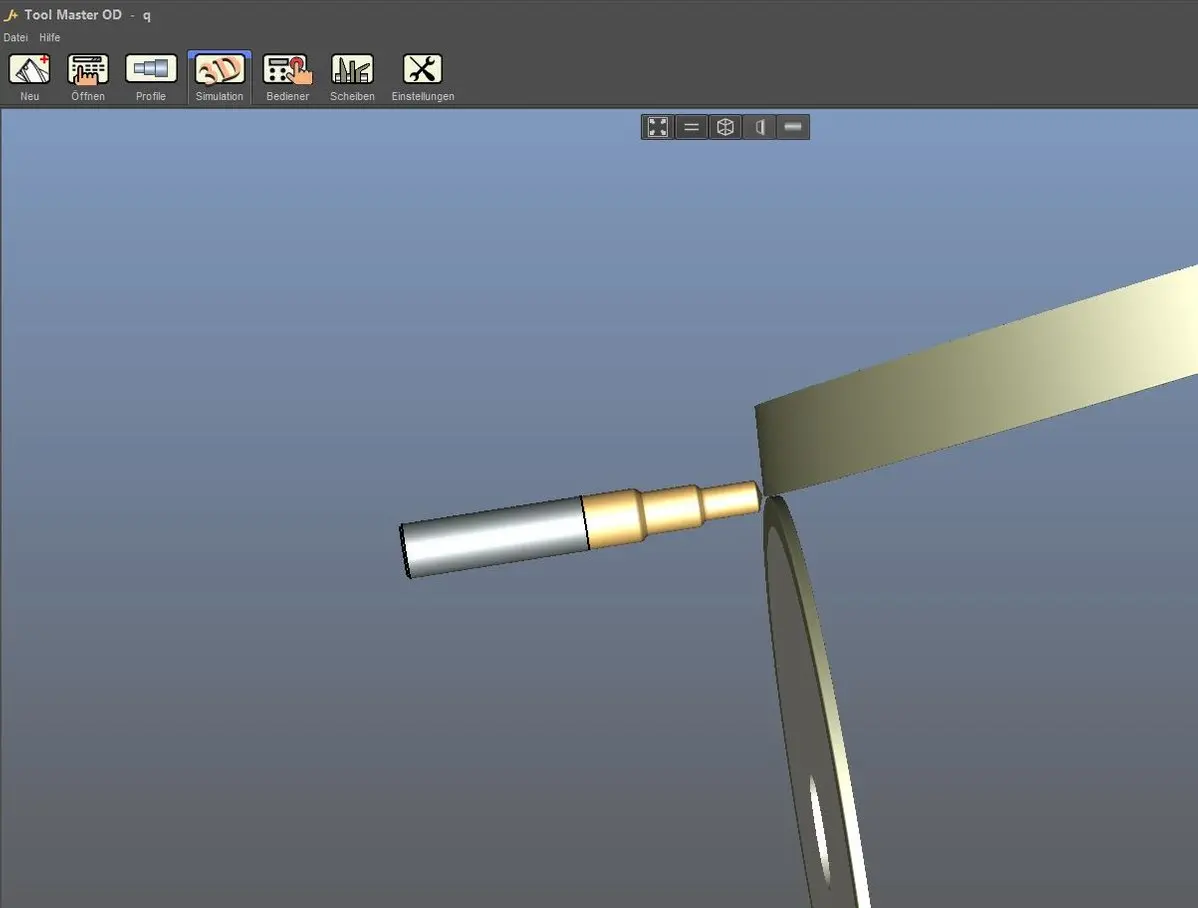

- Dwa wrzeciona szlifierskie do szlifowania zgrubnego i wykańczającego
- Oś C z napędem bezpośrednim i zewnętrznym system do chłodzenia

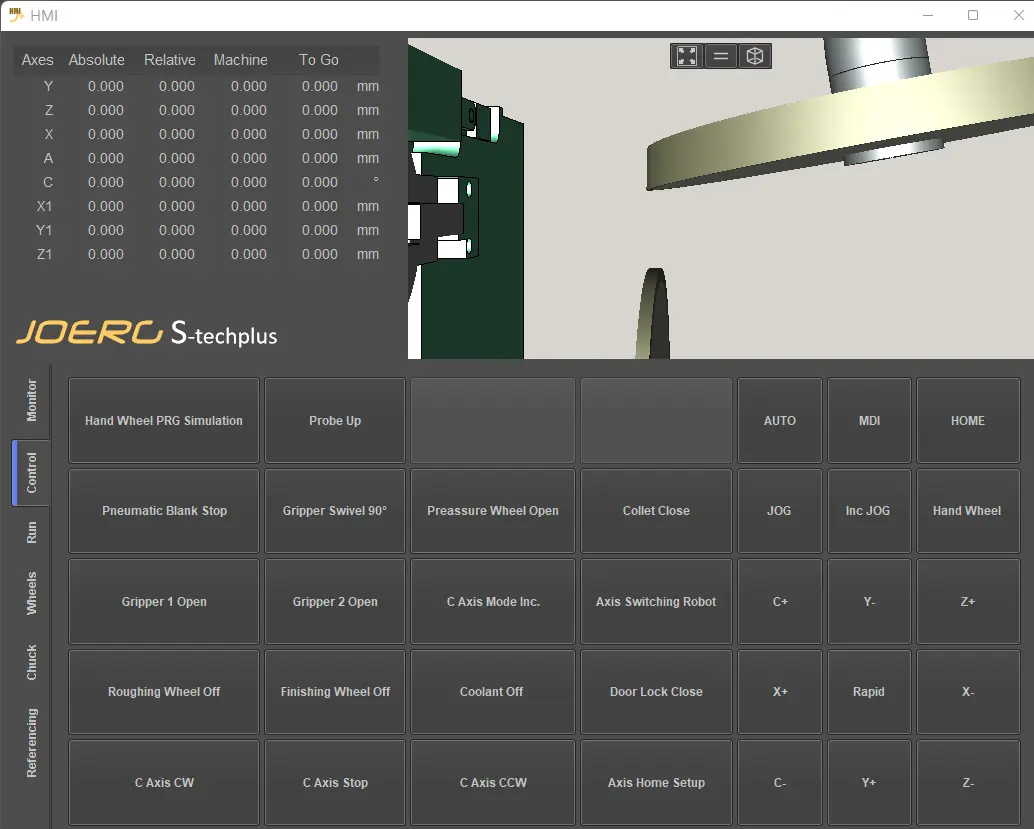

- Sterowanie Beckhoff lub Syntec + śruba kulowa z serwonapędem Yaskawa

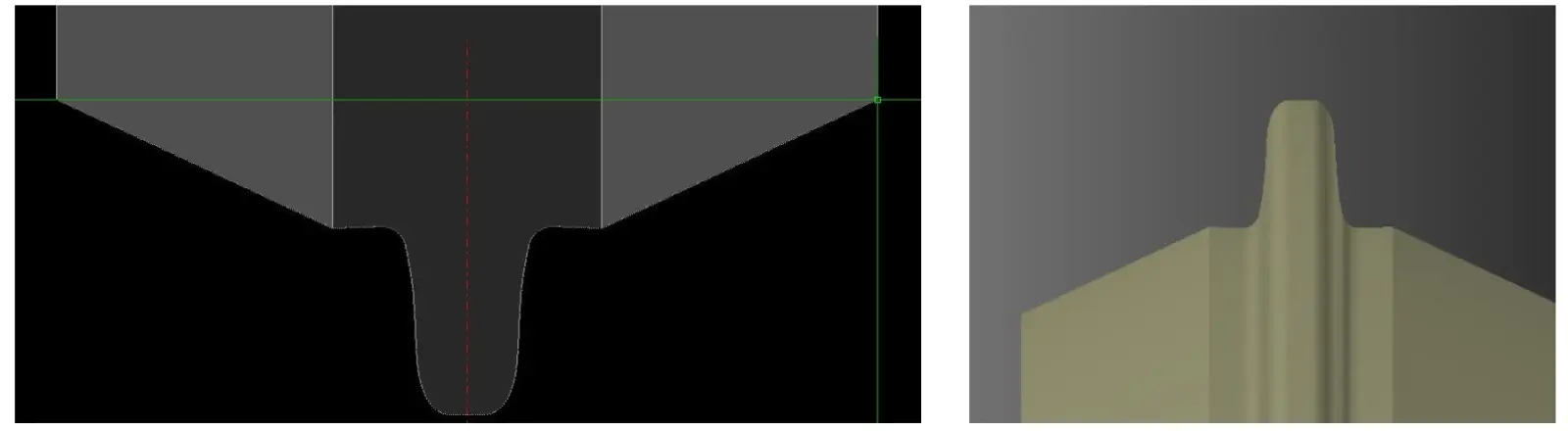

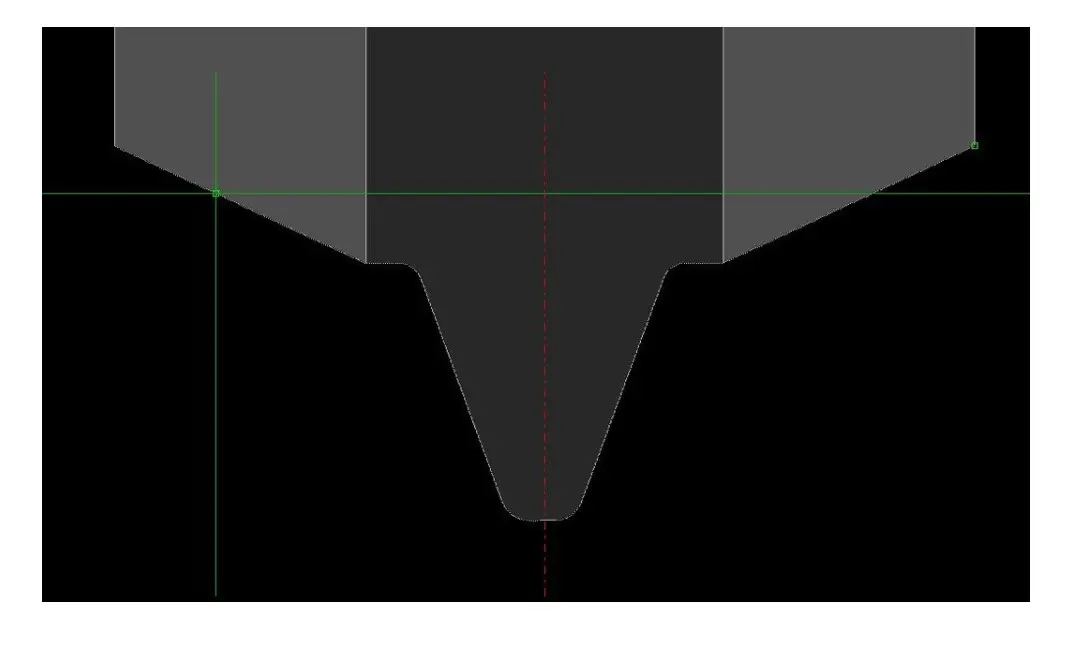

Szlifierki narzędziowe do produkcji i ostrzenia narzędzi do kół zębatych:
- Średnica od D8 do D220mm, Lmax=300mm.

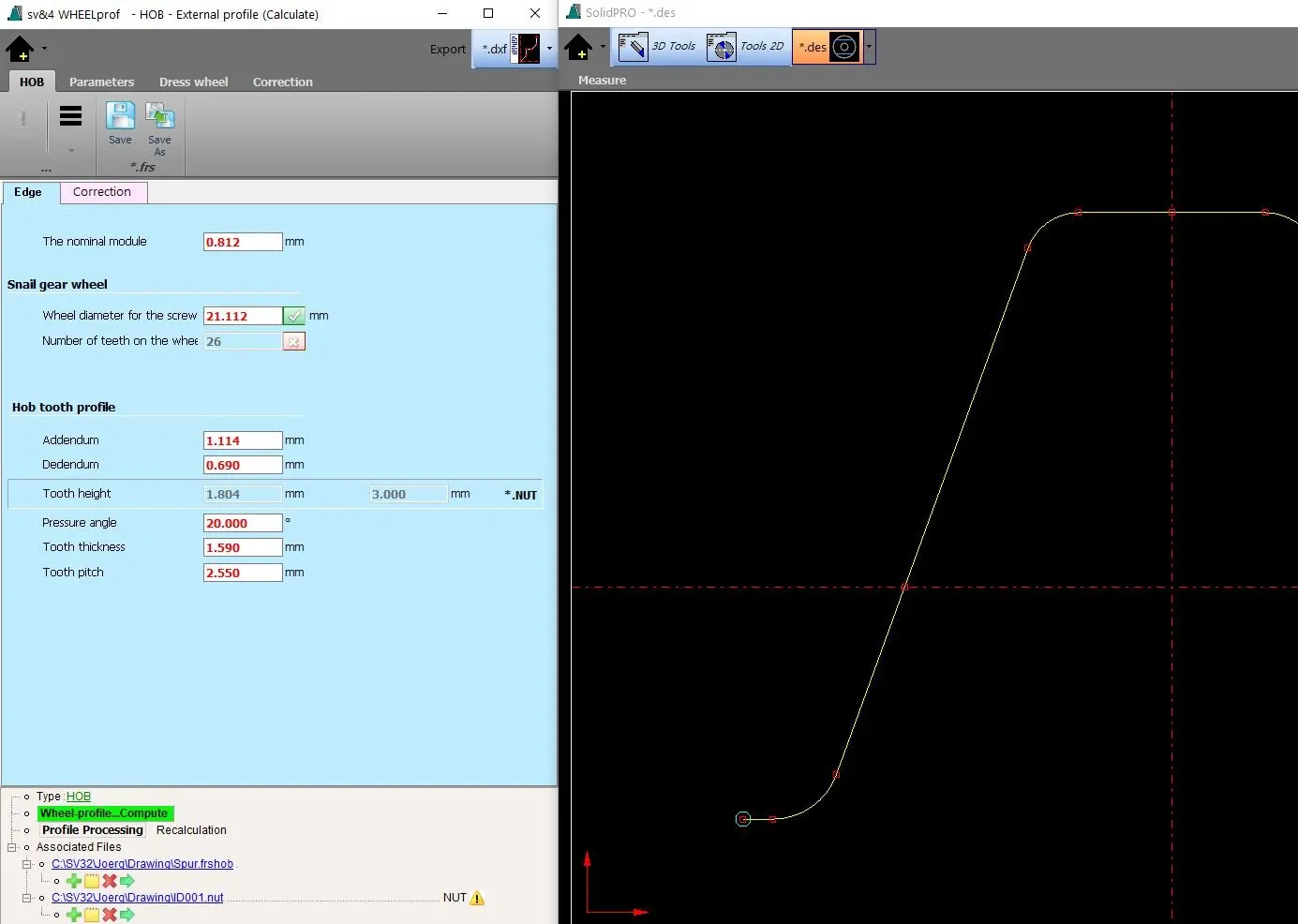

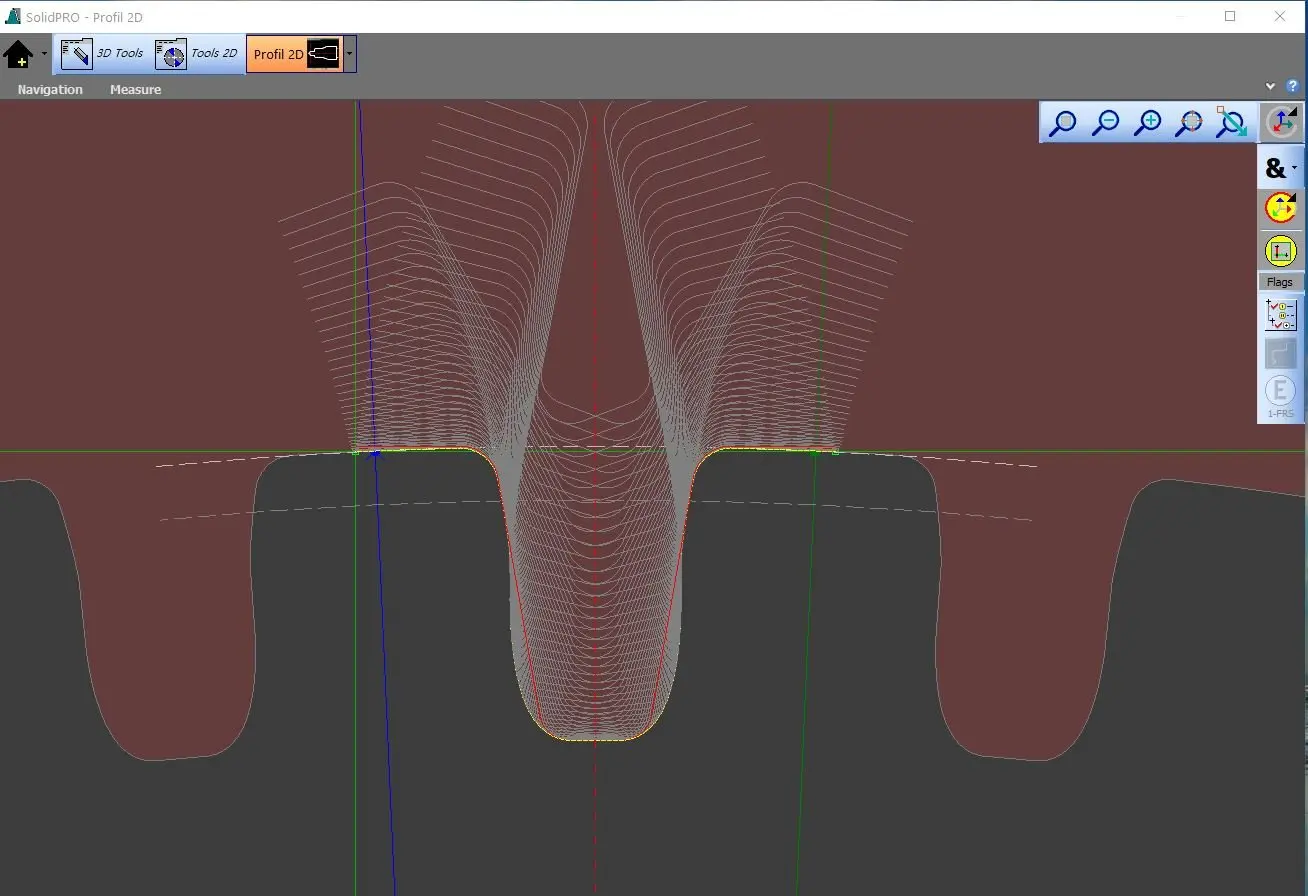

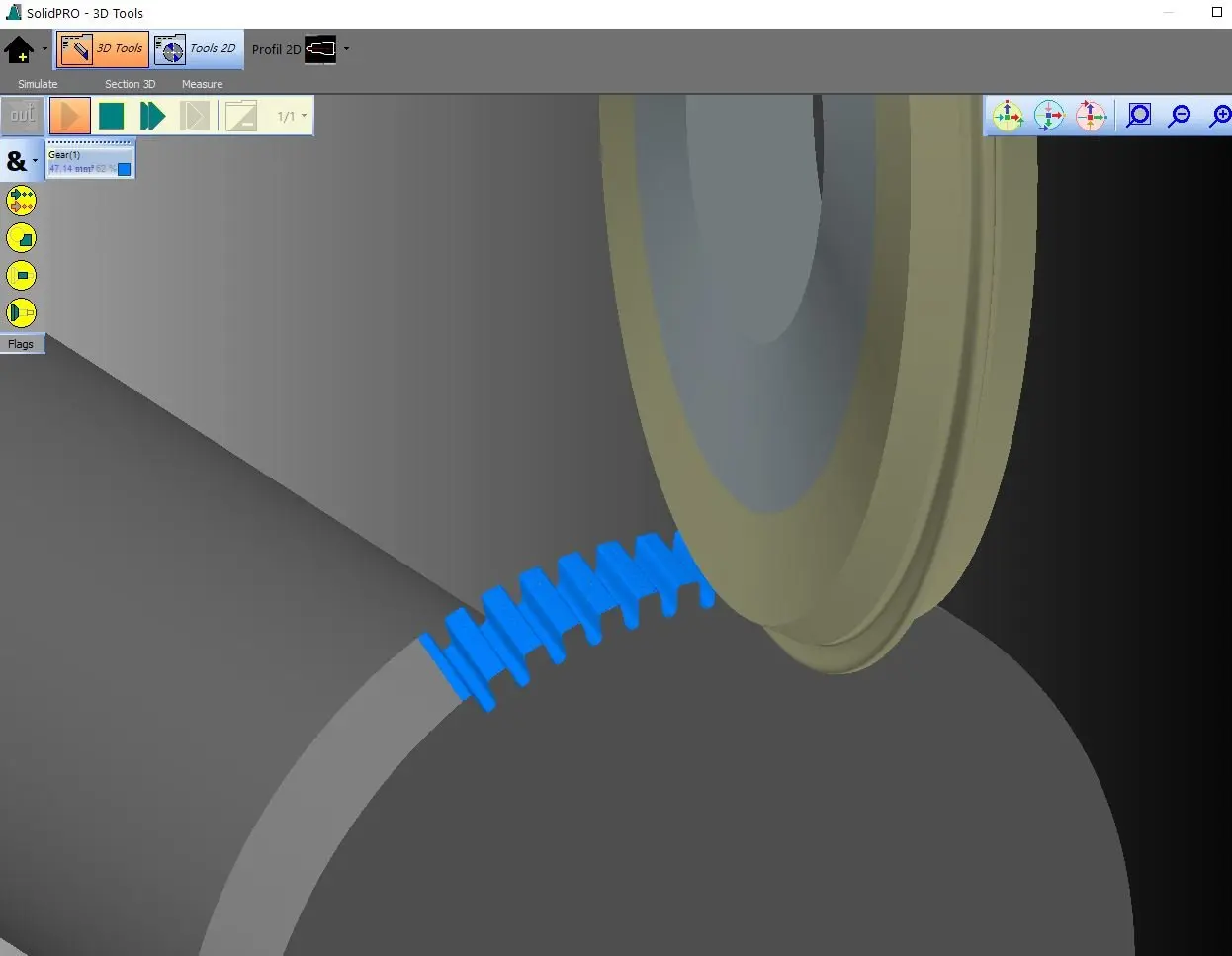

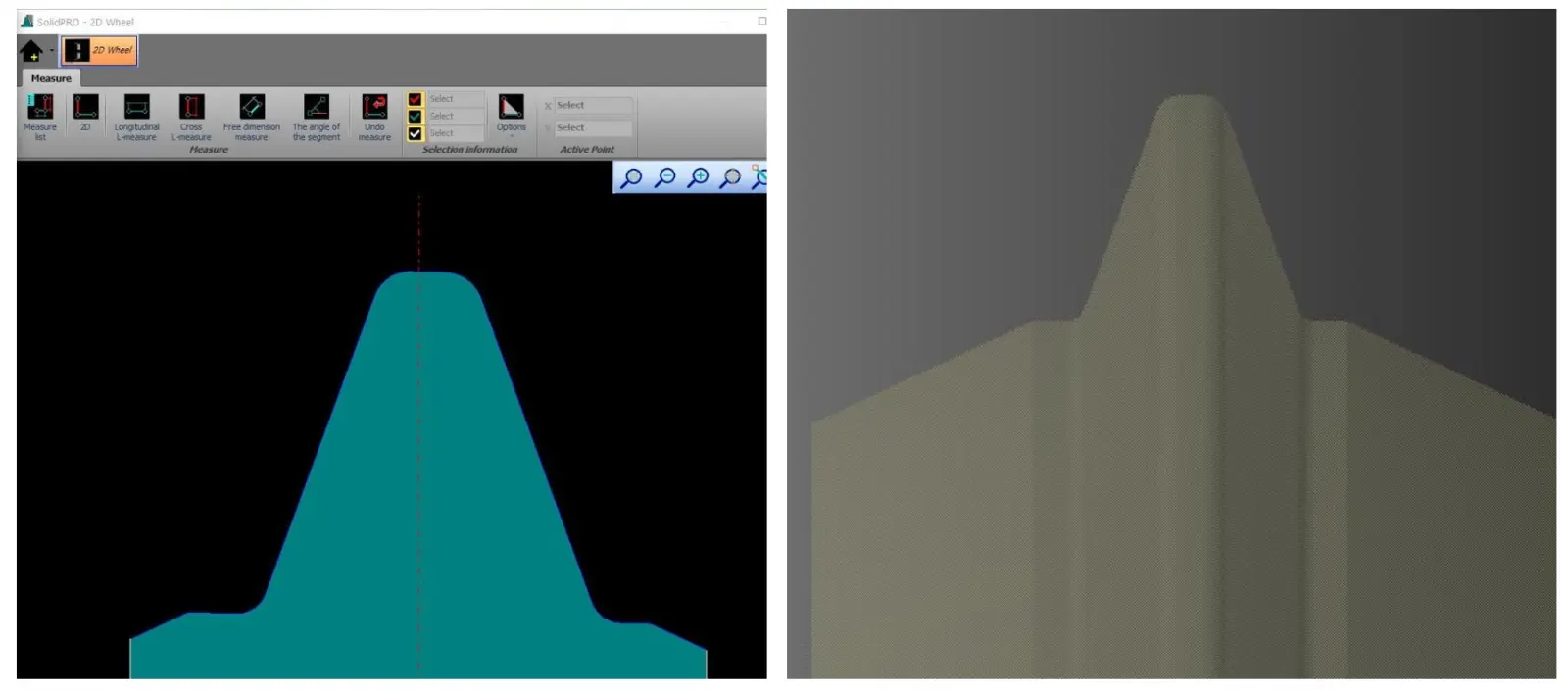

- Specjalny software do obliczeń.

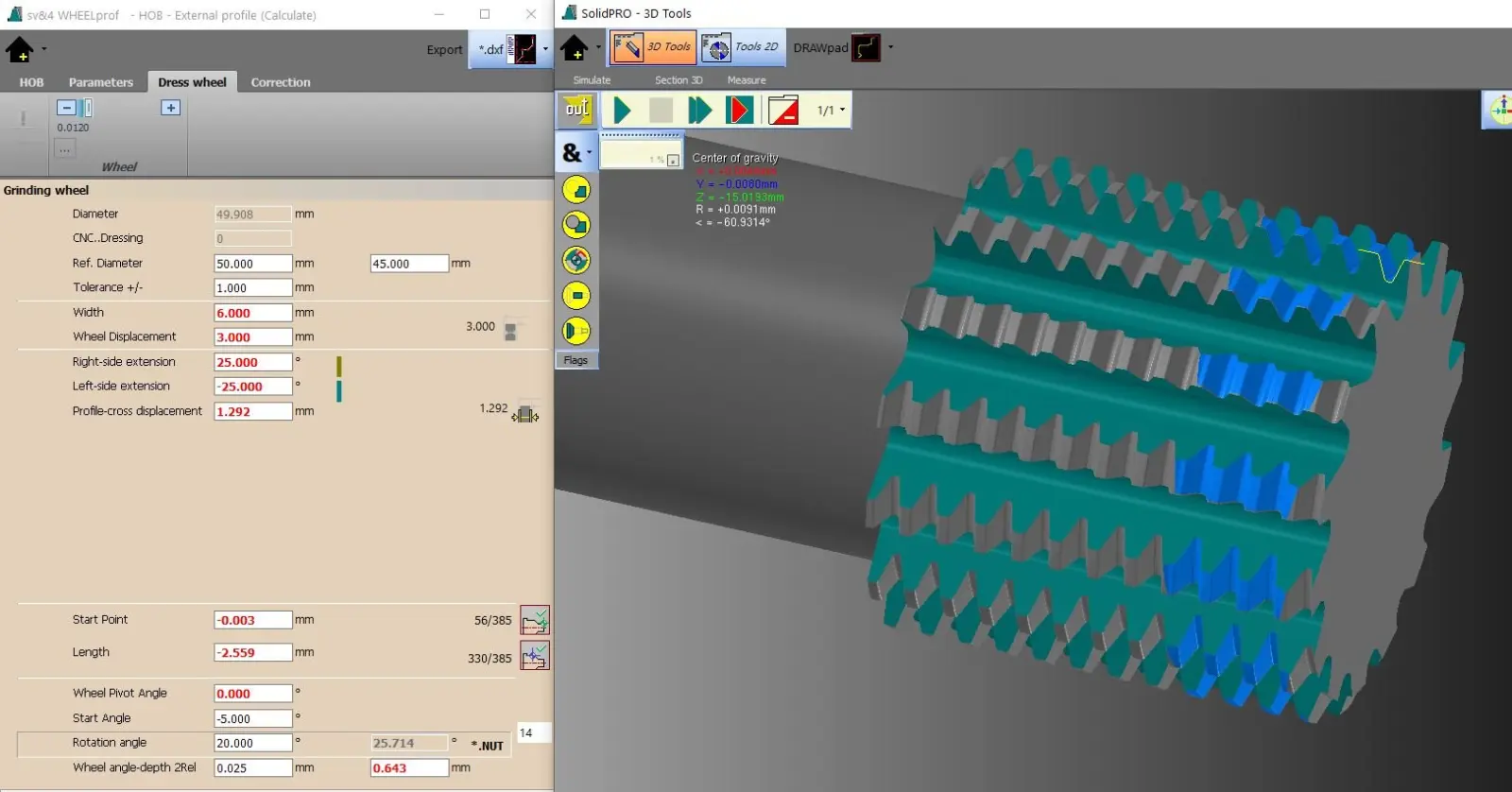

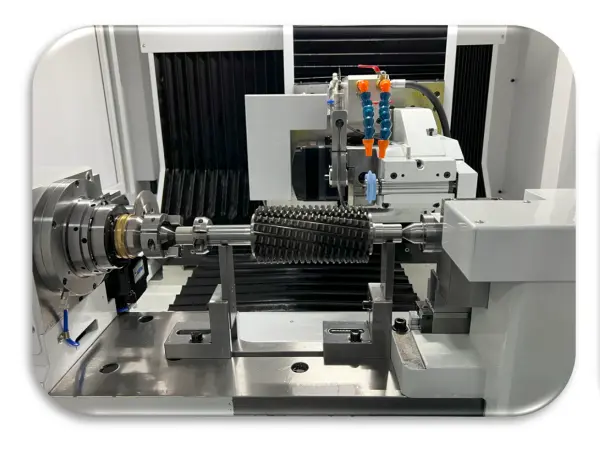

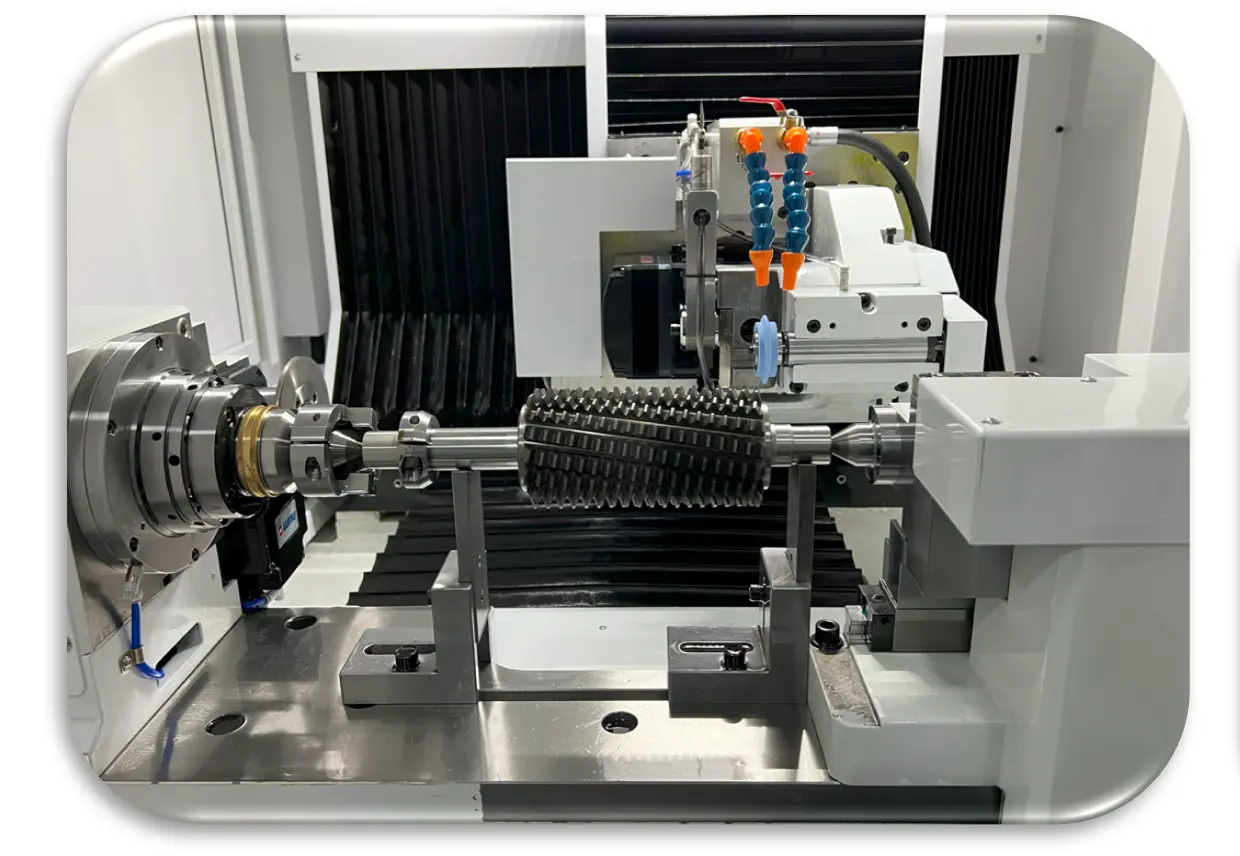

- Szlifowanie frezów ślimakowych między kłami - różne średnice trzpieni osadczych

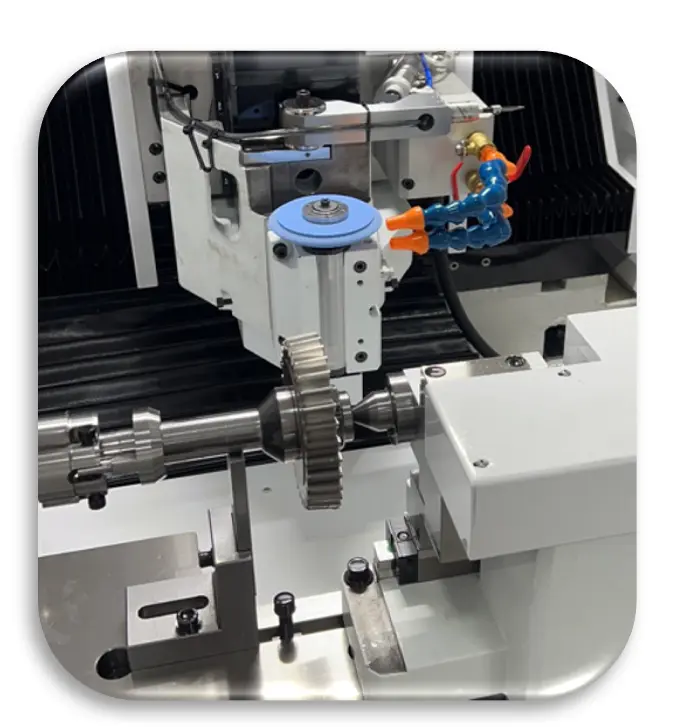

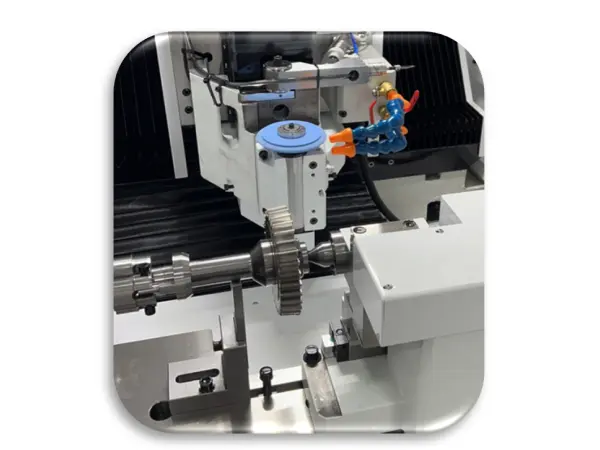

- Możliwość produkcji frezów ślimakowych, dłutaków Fellowsa, narzędzi do Power Skiving
- Możliwość ostrzenia frezów do listew zębatych i stożkowych frezów do pił taśmowych
Części, z których wykonane są szlifierki narzędziowe Joerg pochodzą od topowych producentów na świecie:
- Łożyska - INA/FAG
- Pneumatyka - SMC
- Enkodery i elementy pomiarowe - Heidenhain
- Wrzeciona - silniki Bosch
- Rewolwery Pobmulti
- Hydraulika - Hawe
- Silniki liniowe - HIWIN
- Sondy pomiarowe - Renishaw
- Sterowanie - Numroto
![szlifierki-narzedziowe-joerg-lista-dostawcow-czesci.png](storage/files/Joerg/Zdjęcia/szlifierki-narzedziowe-joerg-lista-dostawcow-czesci.png)
Dodatkowe opcje możliwe do wykonania w szlifierkach narzędziowych:
- Dedykowany support pod narzędzia dentystyczne i medyczne
- Podtrzymki hydrauliczne
- Support do szlifowania na okrągło
- Pneumatyczny lub hydrauliczny system Arobotech
- Szlifowanie miedzi dla IDM
- Rozszerzeni stołu
- Ręczny lub hydrualiczny konik
- Narzędzia o ponadgabarytowych średnicach
- Frezowanie stali nierdzewnej
