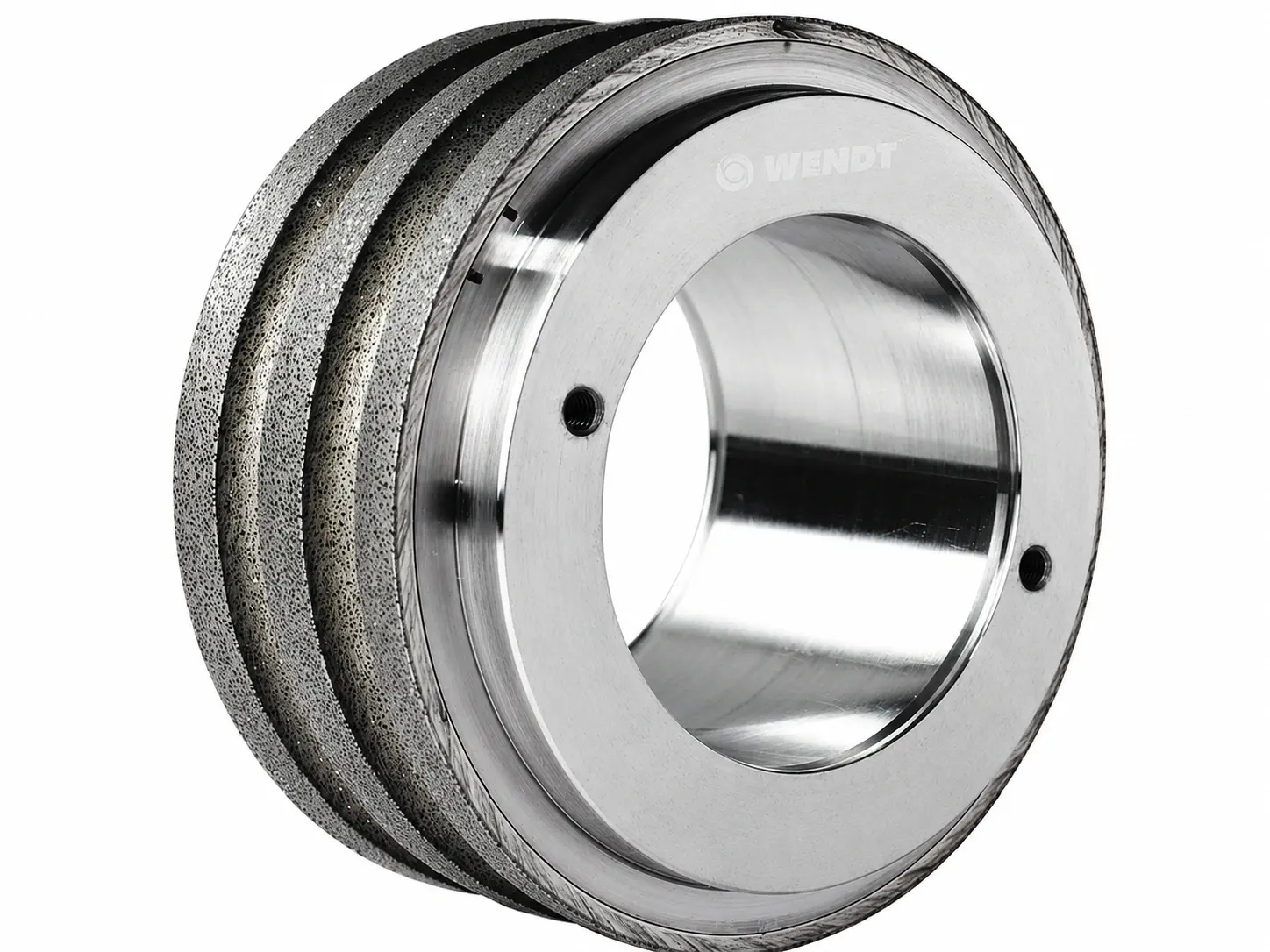

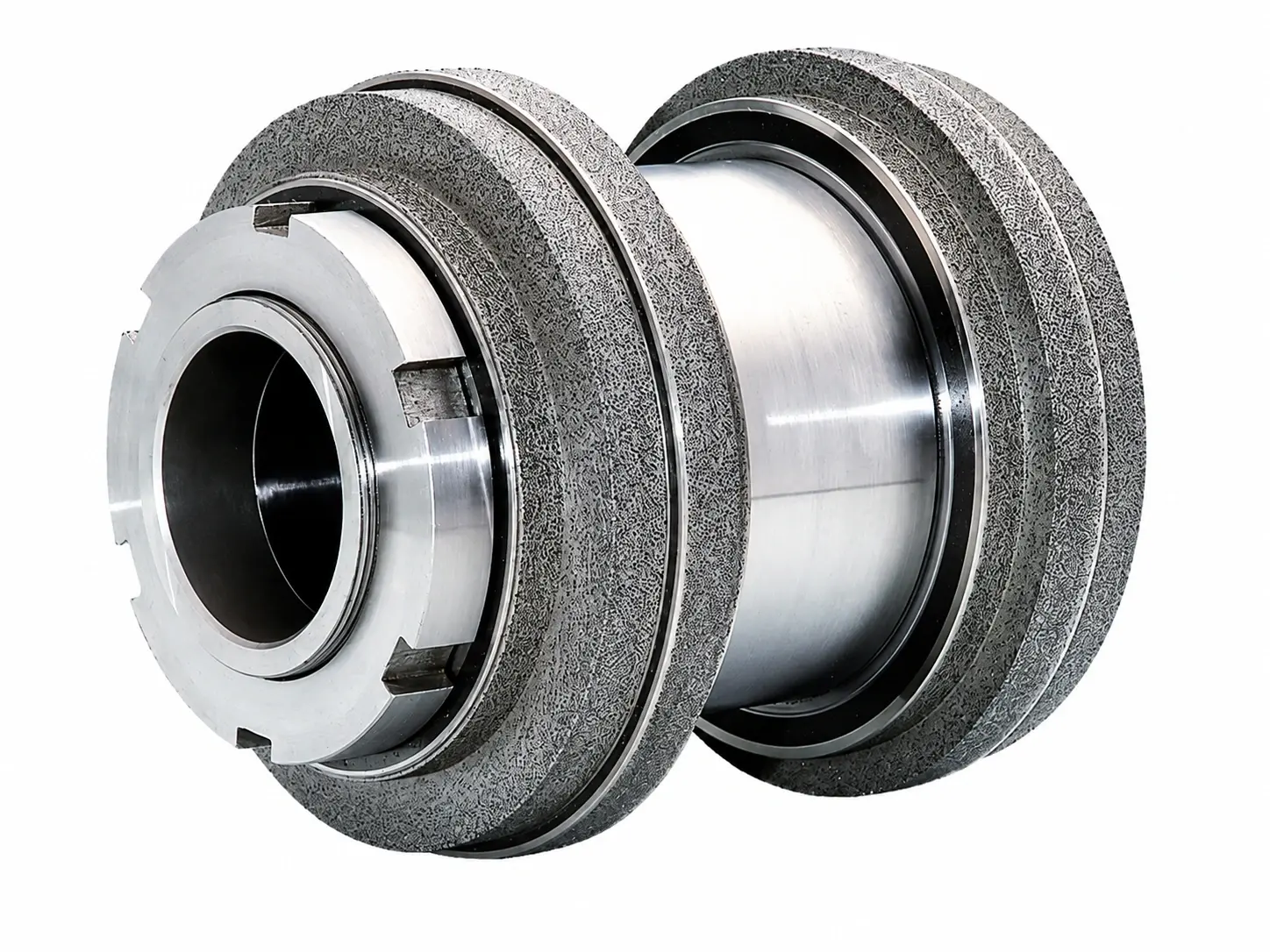

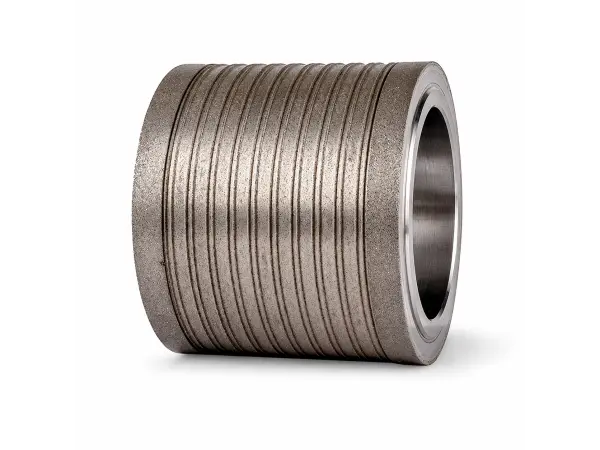

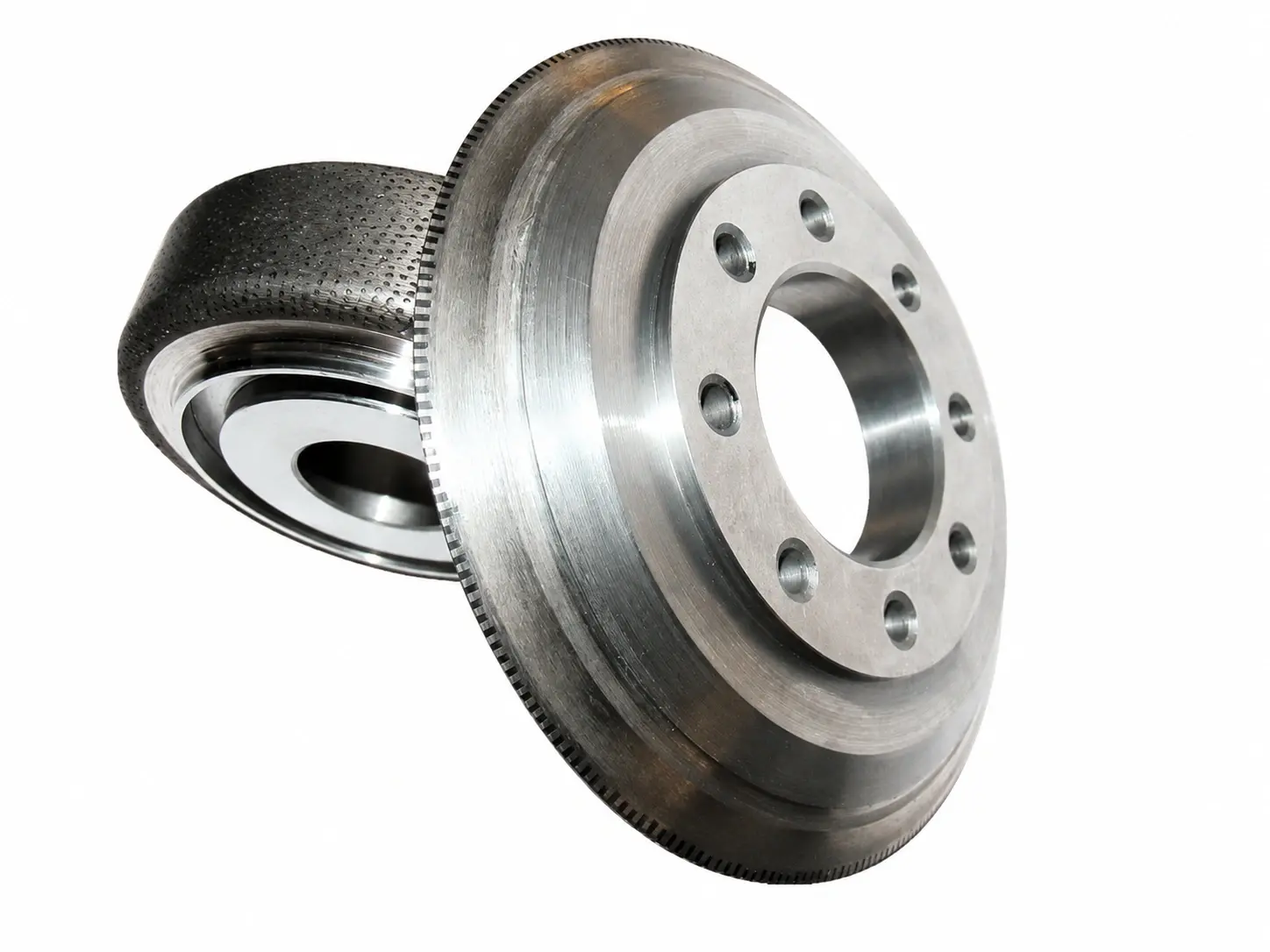

Rolki diamentowe jednopromieniowe (pojedyncze) i wielopromieniowe (wielokrotne) od Shinhan Diamond

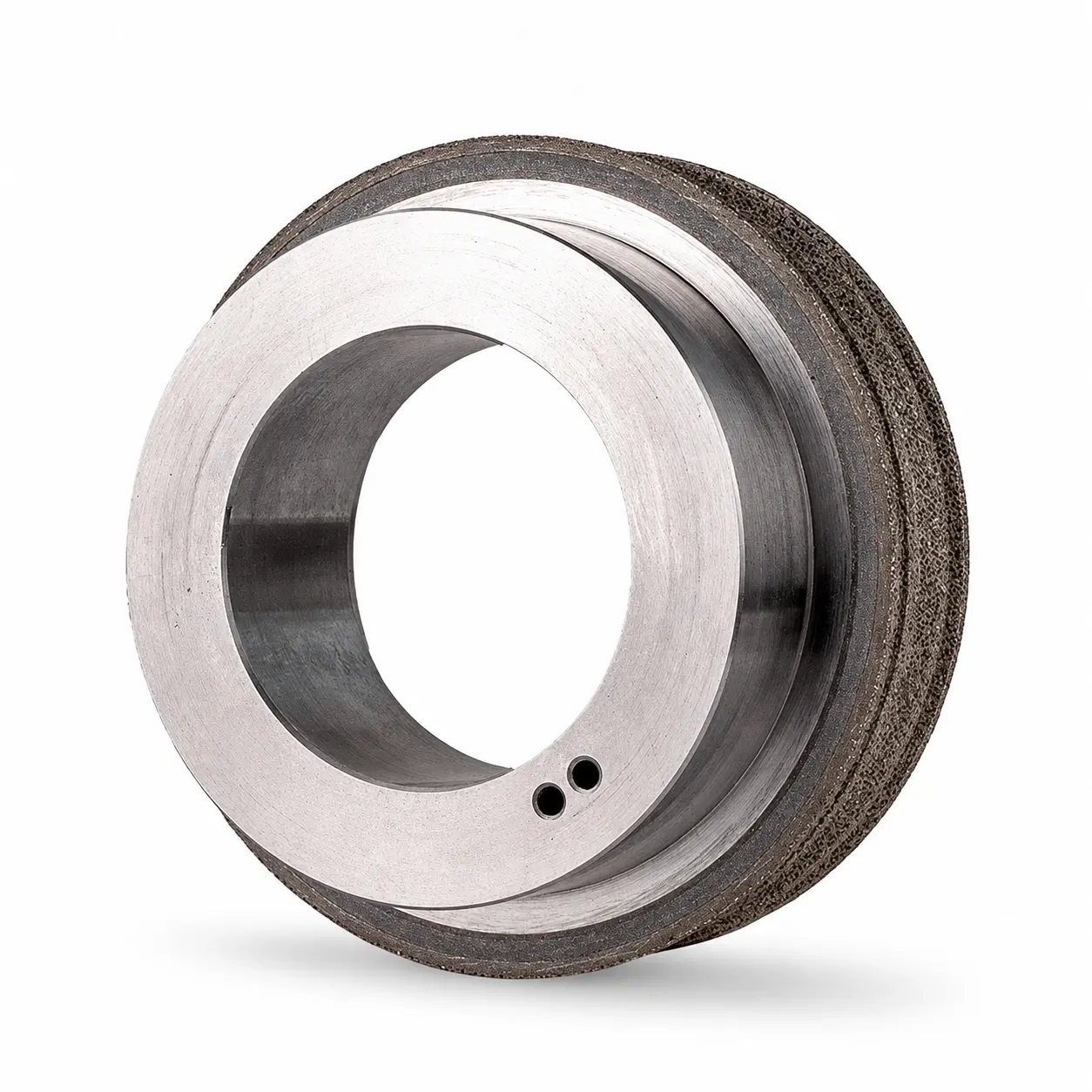

Obciągacze diamentowe rolkowe, rolki diamentowe

Obciągacze diamentowe używane są do kształtowania ściernic o profilu przeciwległym do kształtu obciągacza, dzięki czemu wyprofilowana ściernica może posłużyć do produkcji narzędzi o tym samym profilu, co obciągacz. Zastosowanie obciągacza diamentowego pozwala na utrzymanie efektywności i dokładności szlifowania np. ściernic do kół zębatych poprzez ostrzenie i obciąganie ściernicy do jej zamierzonego kształtu. Pozwala to również na utrzymanie wysokiej jakości przy produkcji masowej.

Rolki diamentowe umożliwiają profilowanie większej liczby elementów przy jednoczesnym utrzymaniu minimalnego odchylenia od profilu, dzięki regeneracji konwencjonalnych ściernic korundowych w regularnych odstępach czasu podczas procesu szlifowania.

W porównaniu do obciągacza jednopunktowego lub wielopunktowego, obciągacz rolkowy diamentowy wykazuje powtarzalne wyniki obciągania przy stabilnych kosztach.

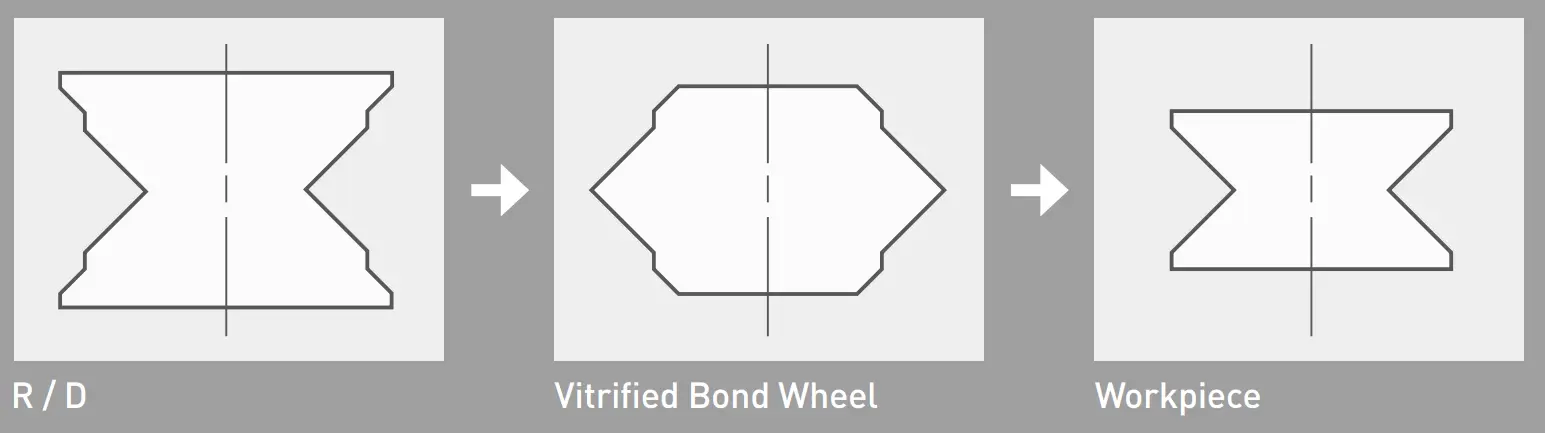

Proces obciągania ściernicy -> R/D (obciągacz) nadaje kształt ściernicy korundowej ze spoiwem ceramicznym, która następnie szlifuje na wymagany wymiar i kształt docelową część

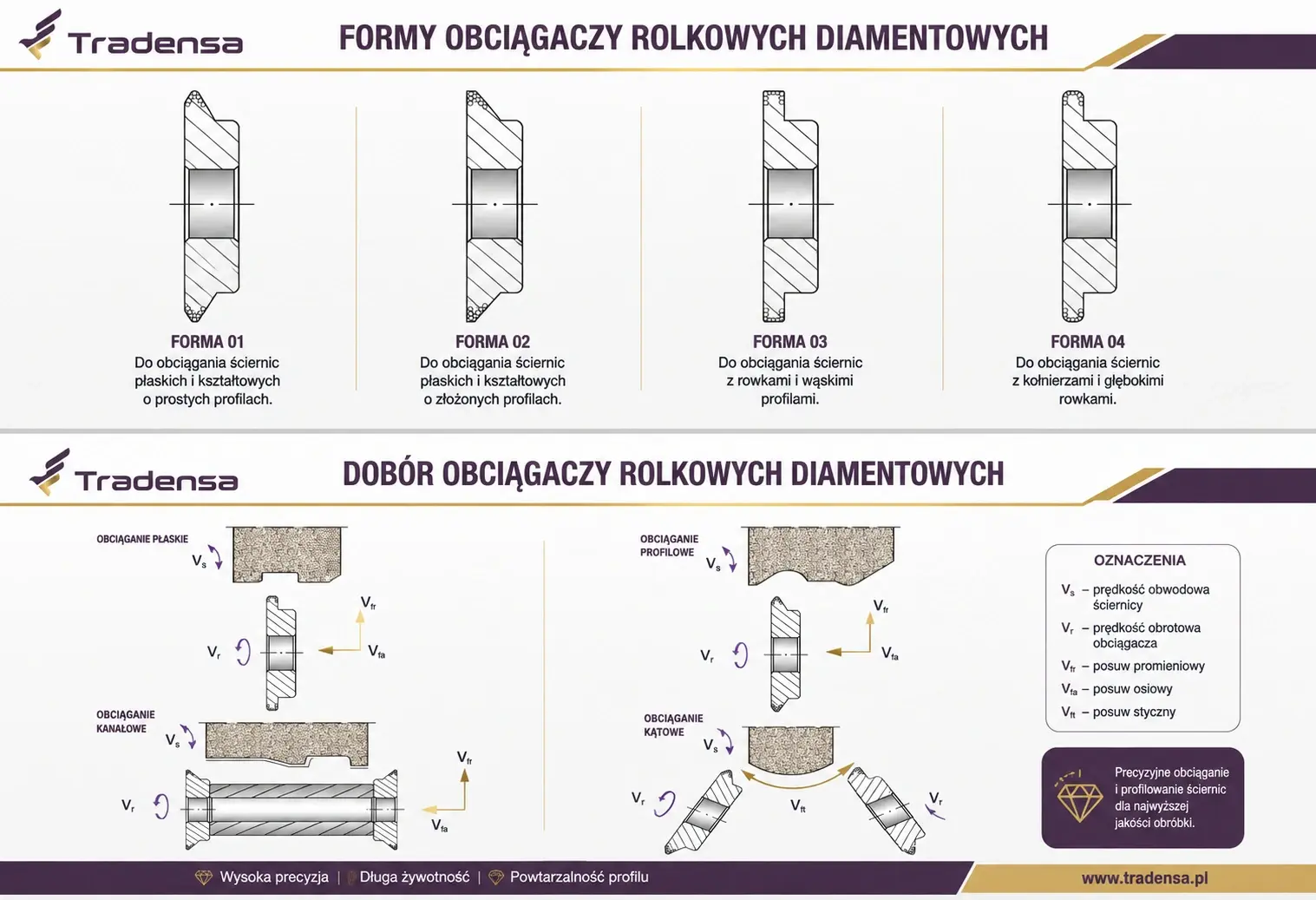

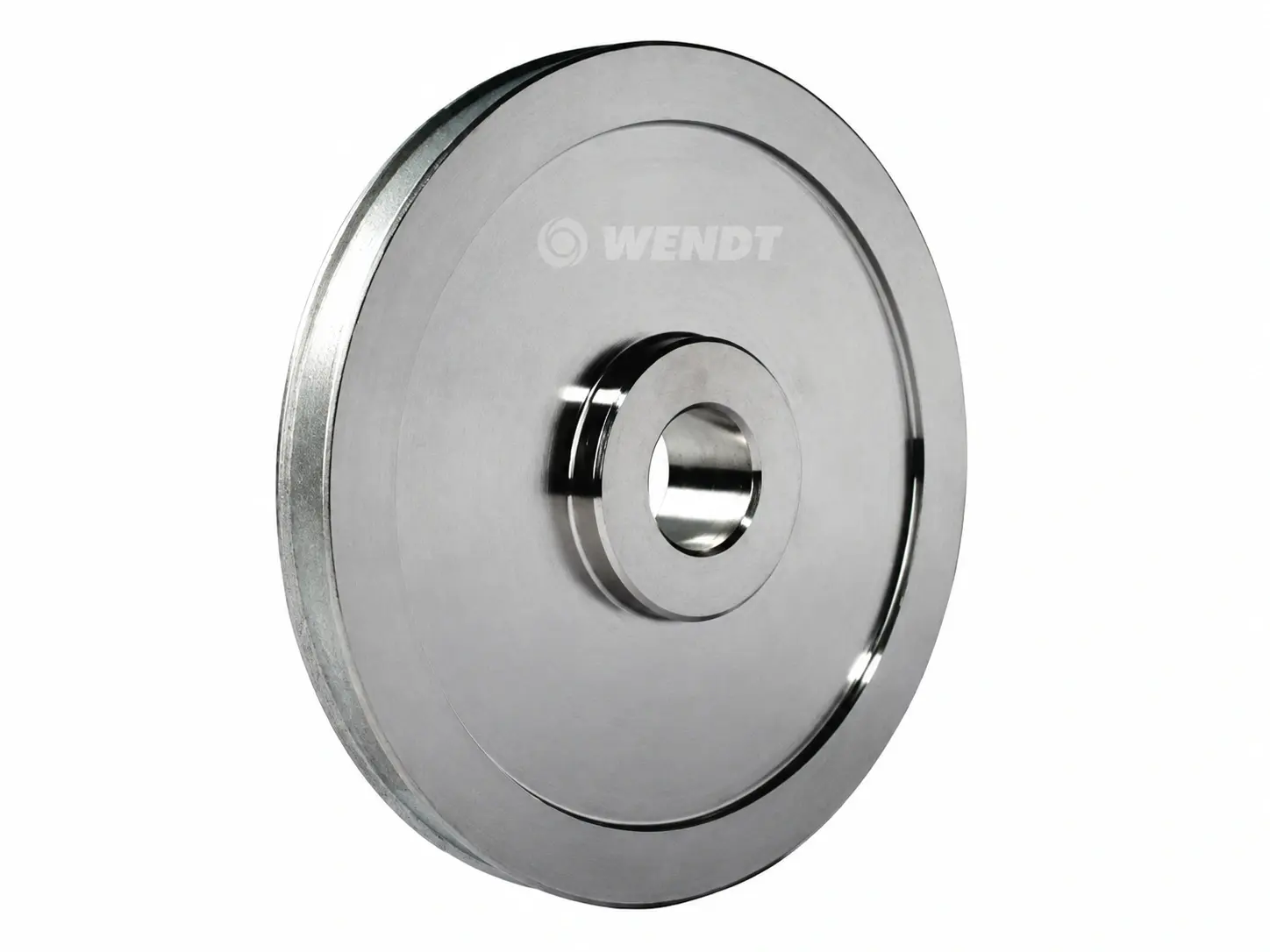

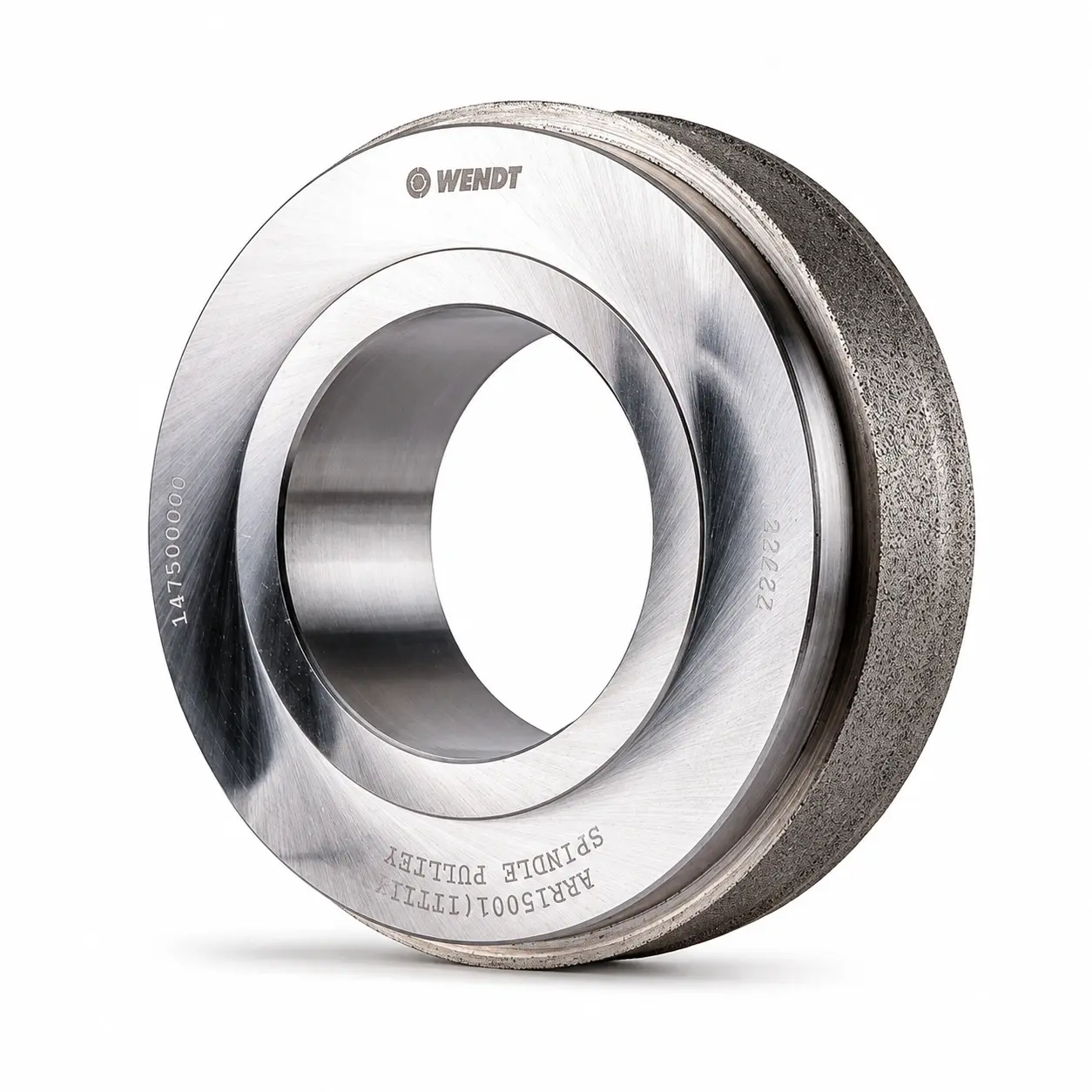

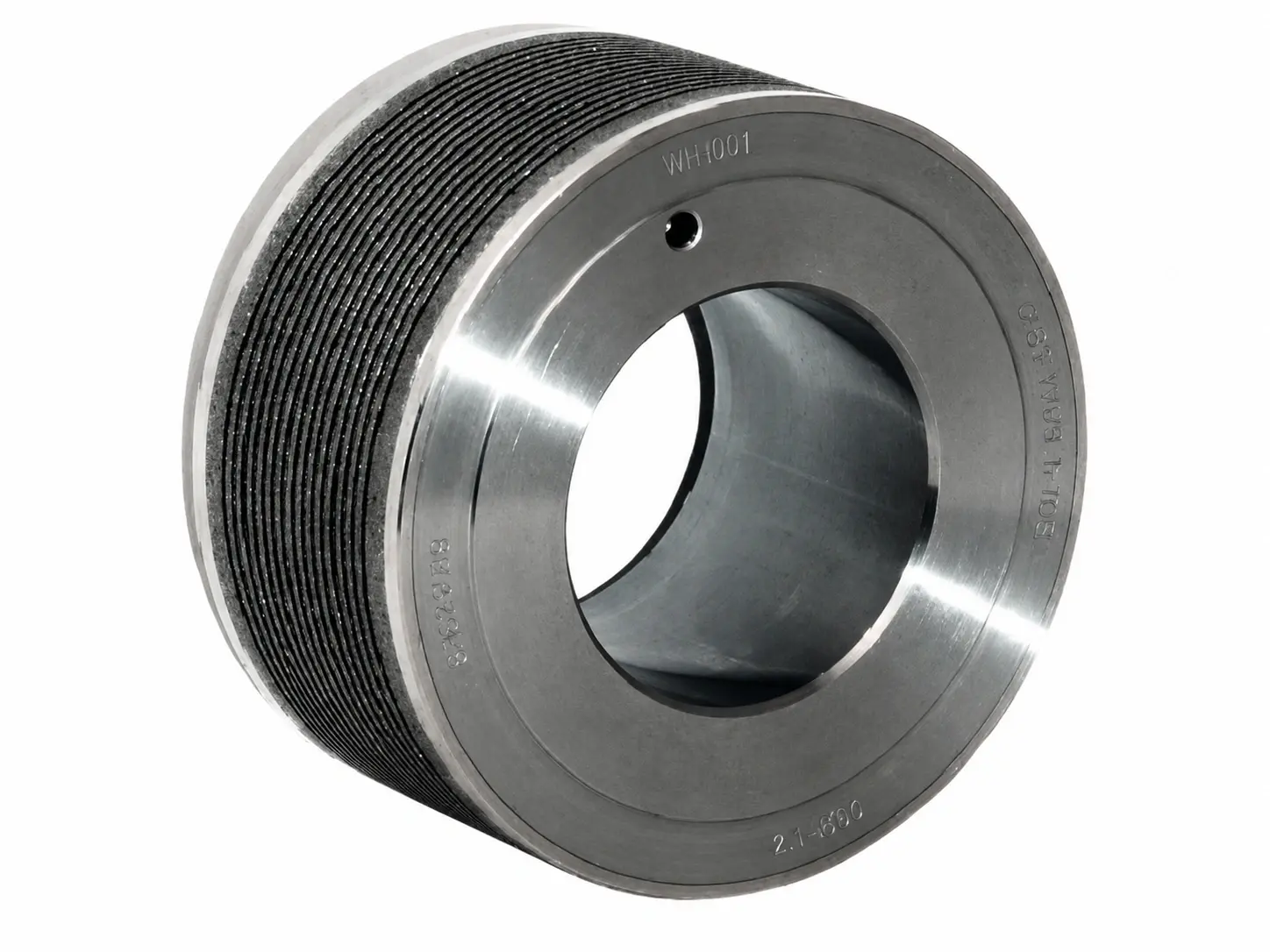

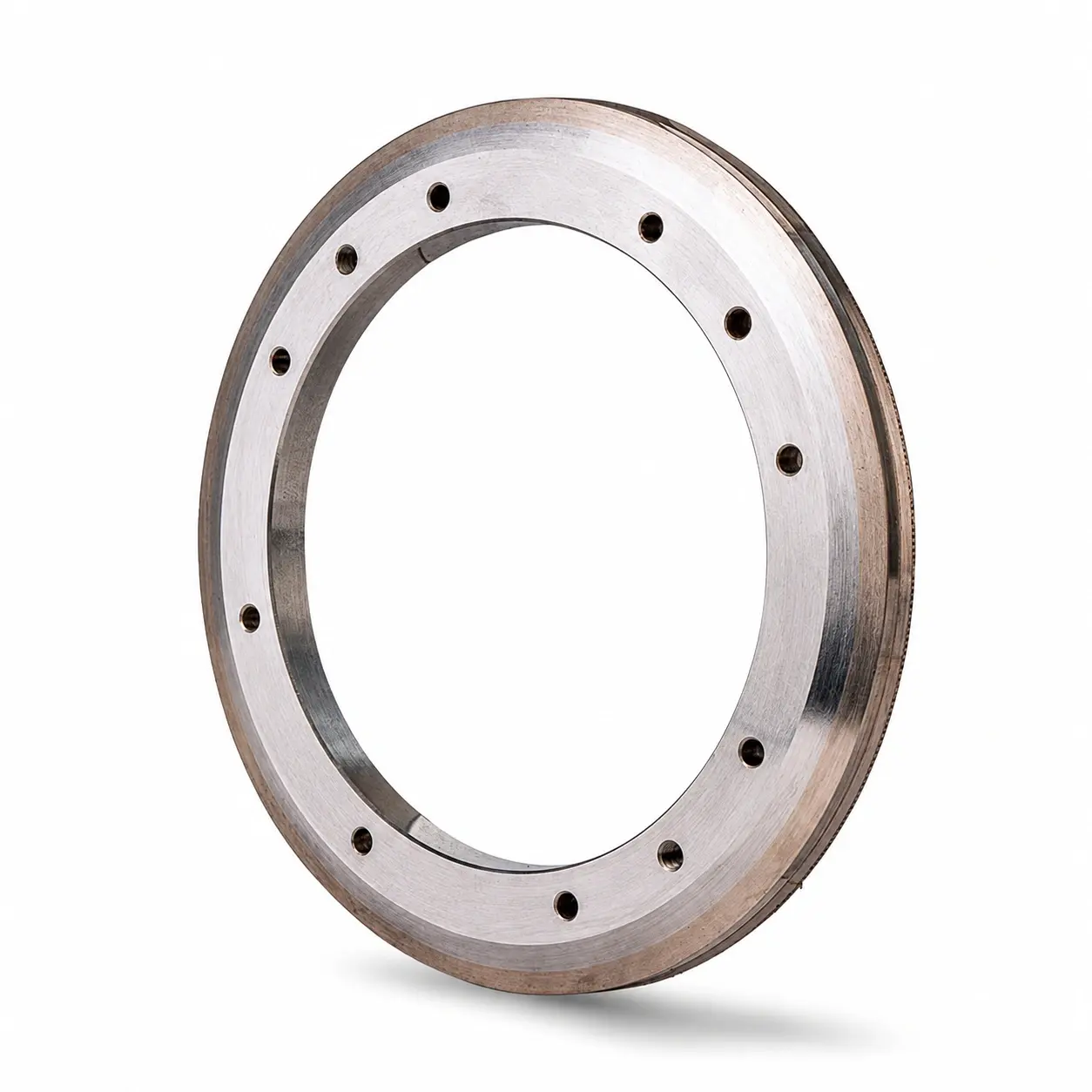

Obciągacze diamentowe, rolki diamentowe do ściernic tarczowych - typy rolek diamentowych

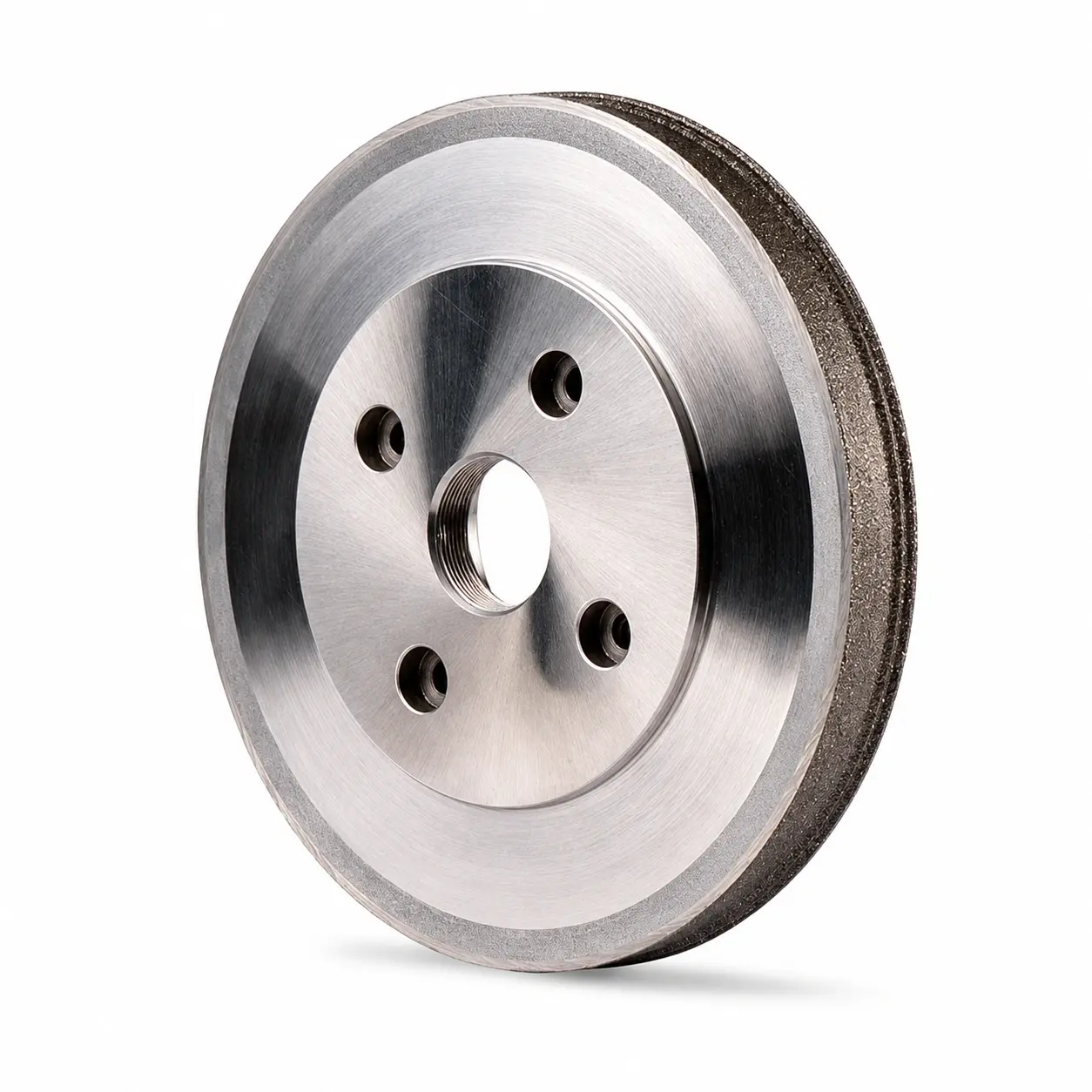

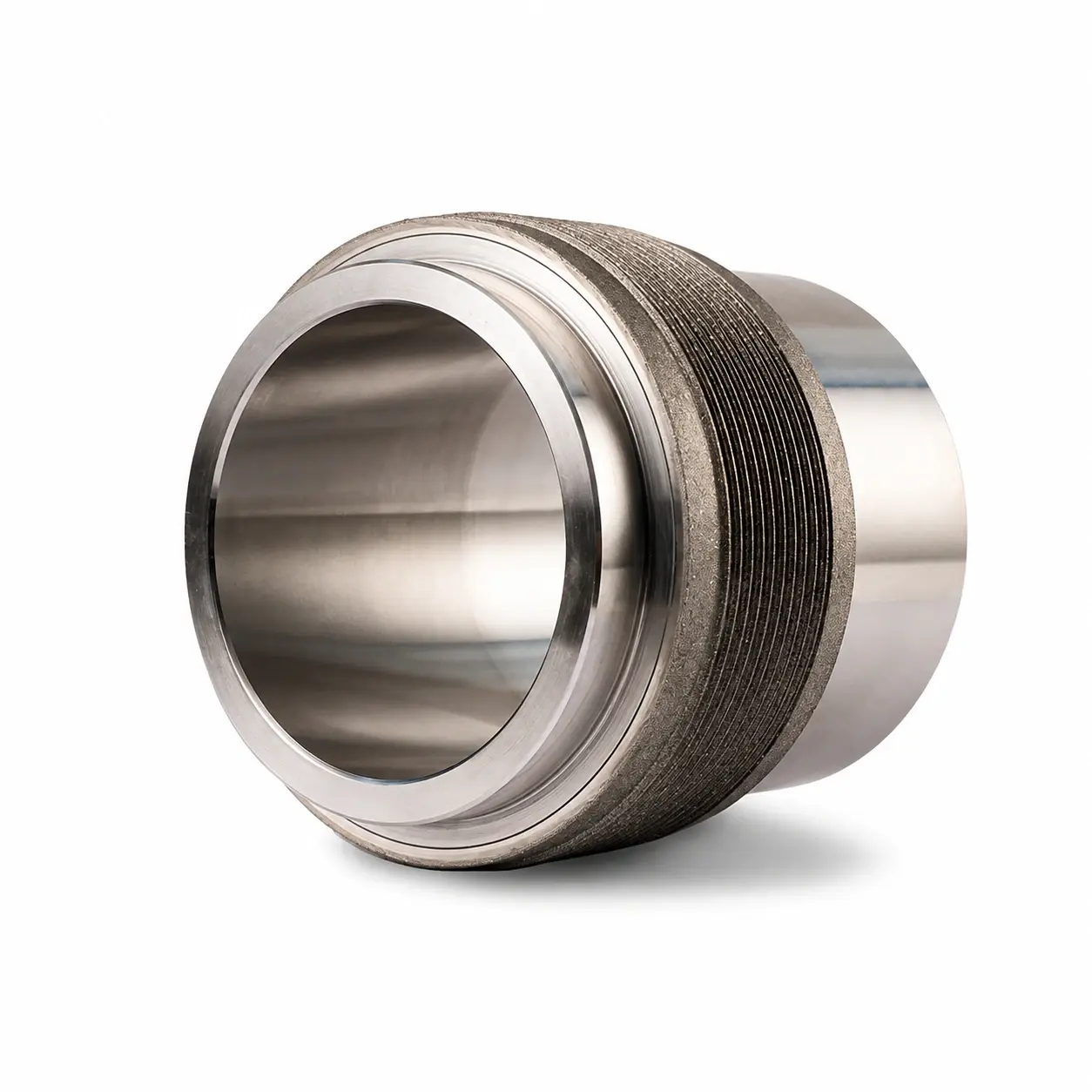

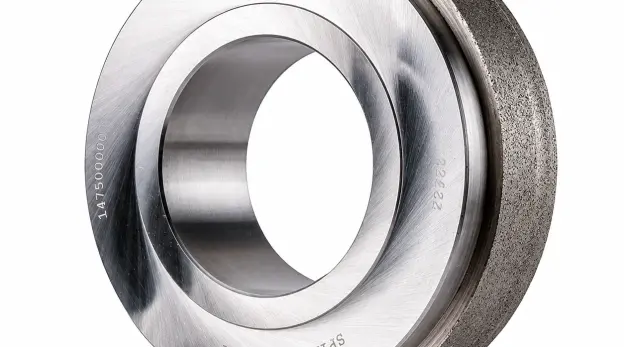

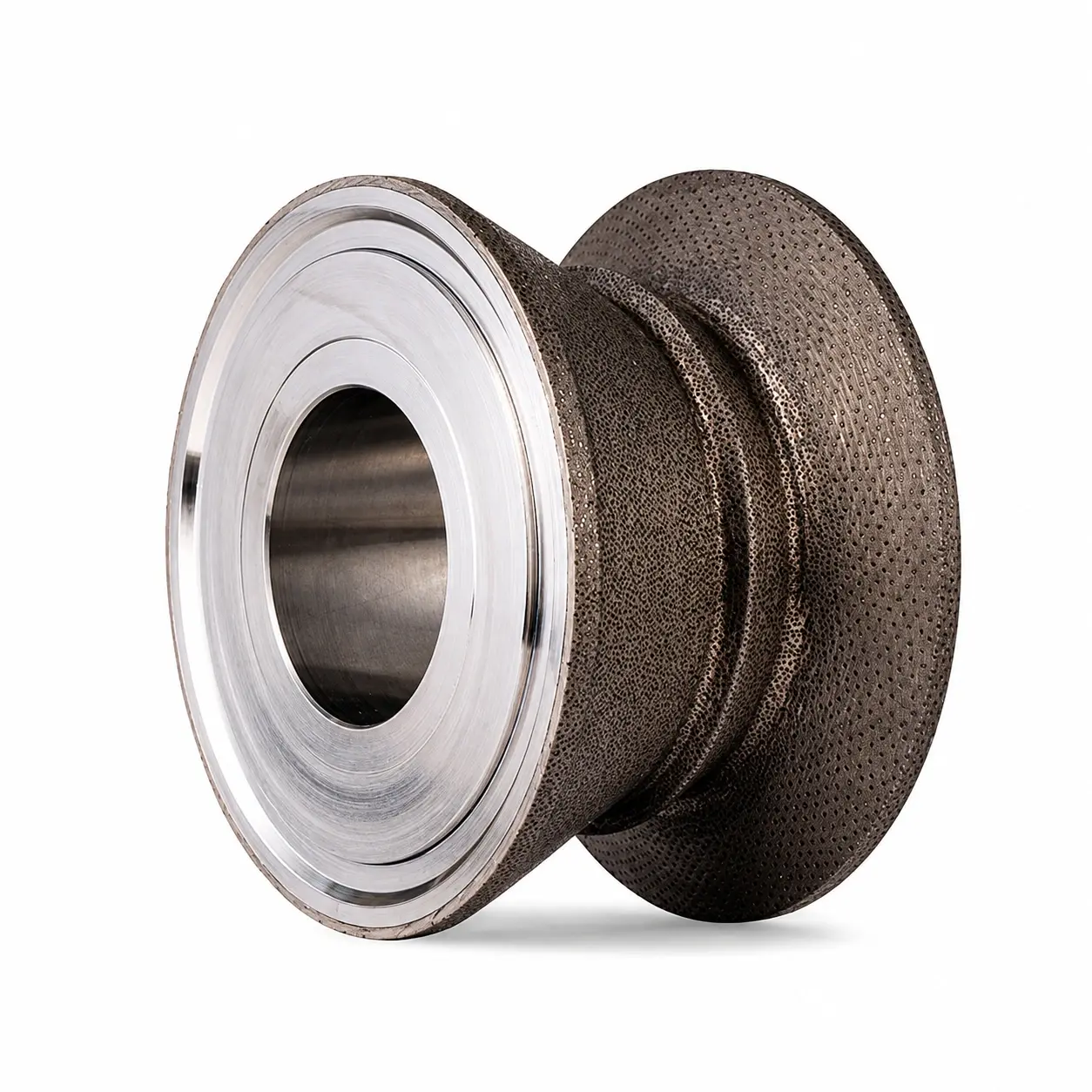

Obciągacze diamentowe o skomplikowanych kształtach są wytwarzane metodą odwrotnej (wewnętrznej) galwanizacji. Ta metoda produkcji jest przydatna w przypadku uzyskania skomplikowanych kształtów i wysokich tolerancji.

Cechy:

• Najwyższa precyzja
• Do profili złożonych
• Rodzaj obciągania - wgłębny
• Szerokość: 10mm - 230mm
• Średnica zewnętrzna: ϕ60mm - ϕ250mm
• Układ diamentów: losowy, uporządkowany
• Zastosowanie - np. obciąganie ściernic do łożysk lub igieł wtryskiwaczy

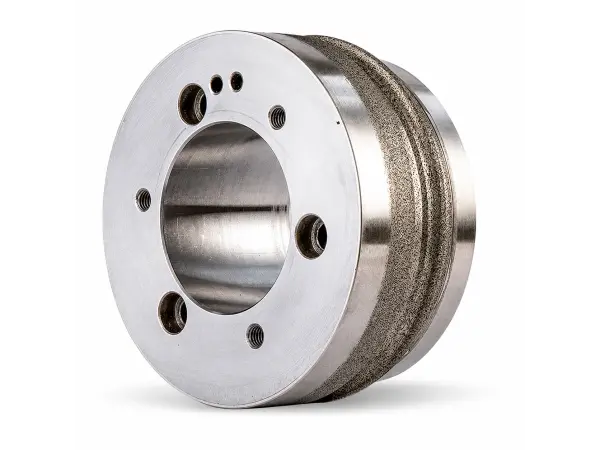

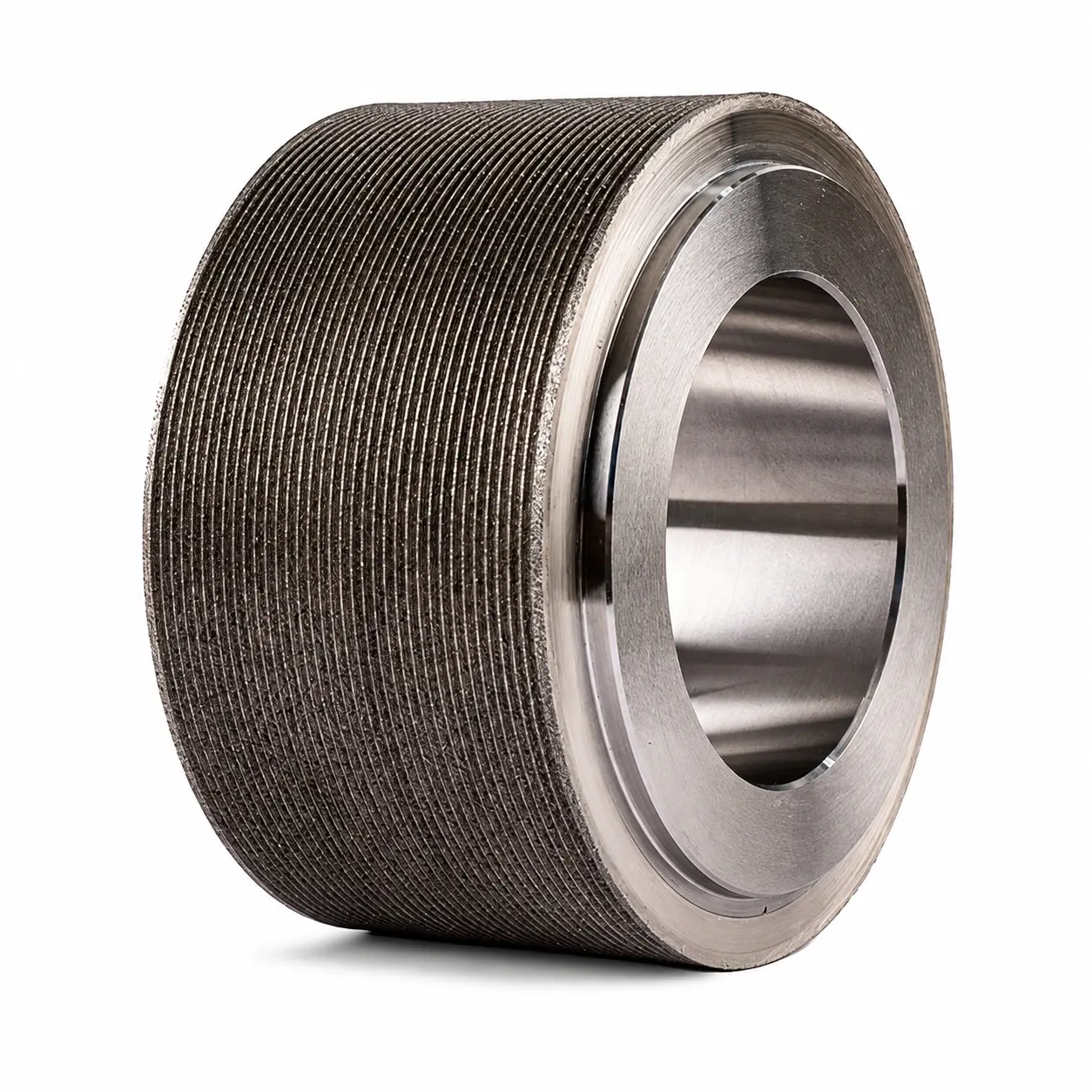

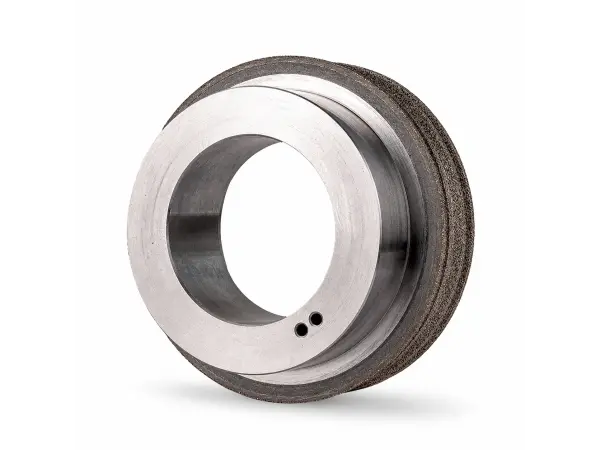

Obciągacze diamentowe spiekane bardzo dobrze sprawdzają się w warunkach wymagających dużej prędkości obciągania i wysokiej wytrzymałości.

Cechy:

• Układ diamentów: układ stały, losowy, mieszany
• Do profili o prostych kształtach
• Średnica zewnętrzna: ϕ15mm - ϕ300mm
• Szerokość: 230mm
• Zastosowanie - np. rolki diamentowe do ściernic do kół zębatych

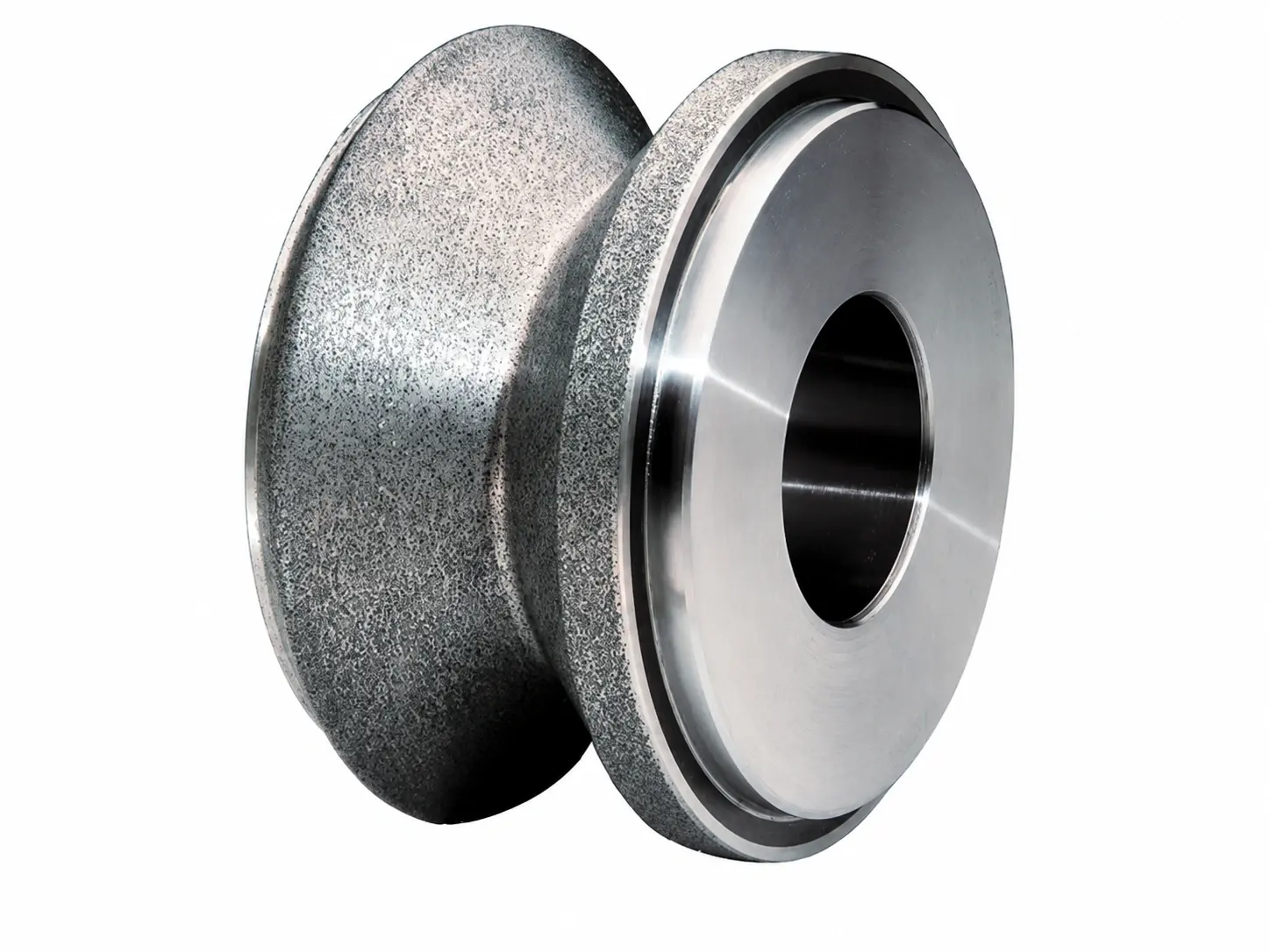

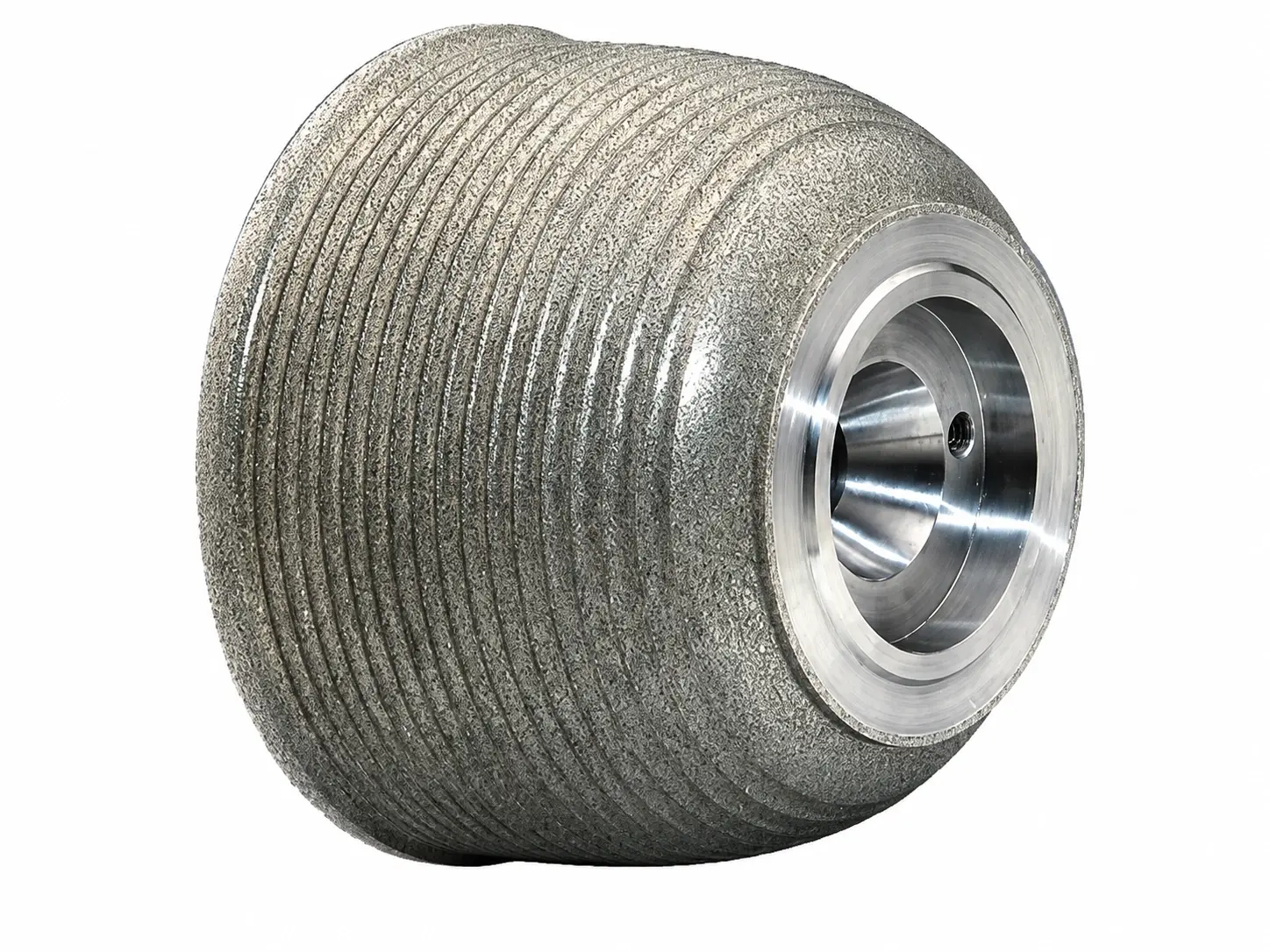

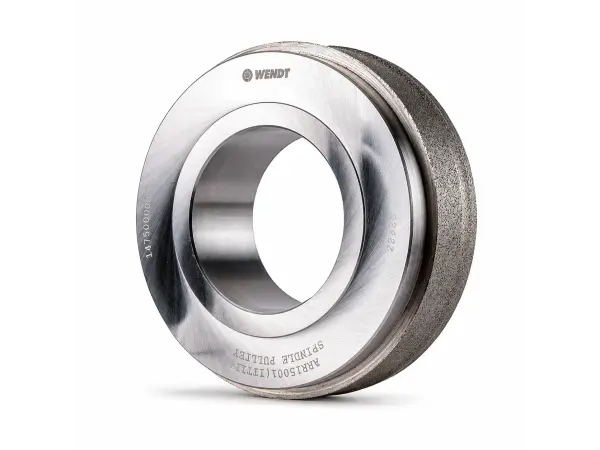

Obciągacze diamentowe galwaniczne wytwarzane są również metodą galwanizacji. Ten typ obciągaczy rolkowych ma bardzo dobrą retencję ziarna i wysoką tolerancję przy specjalnej obróbce.

Cechy:

• Wysoka zdolność do obciągania ściernic
• Utrzymanie powtarzalności obciągania ściernic
• Układ diamentów: losowy

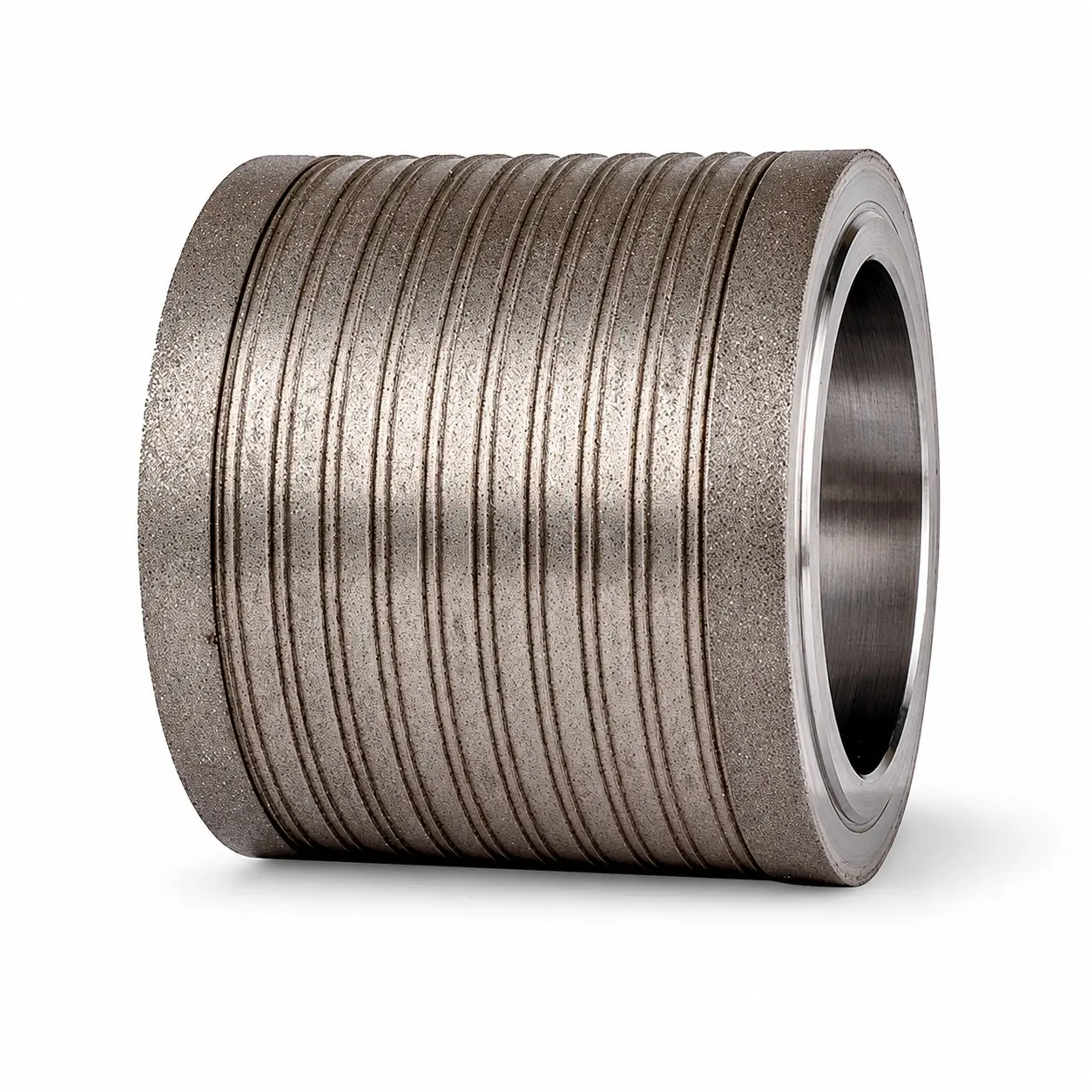

Obciągacze diamentowe specjalne i wieloziarniste

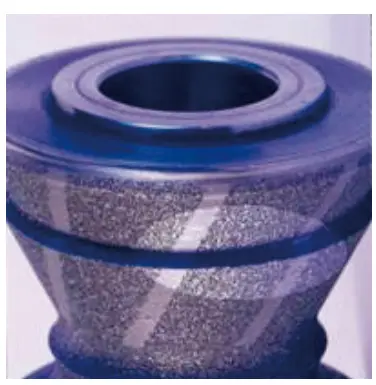

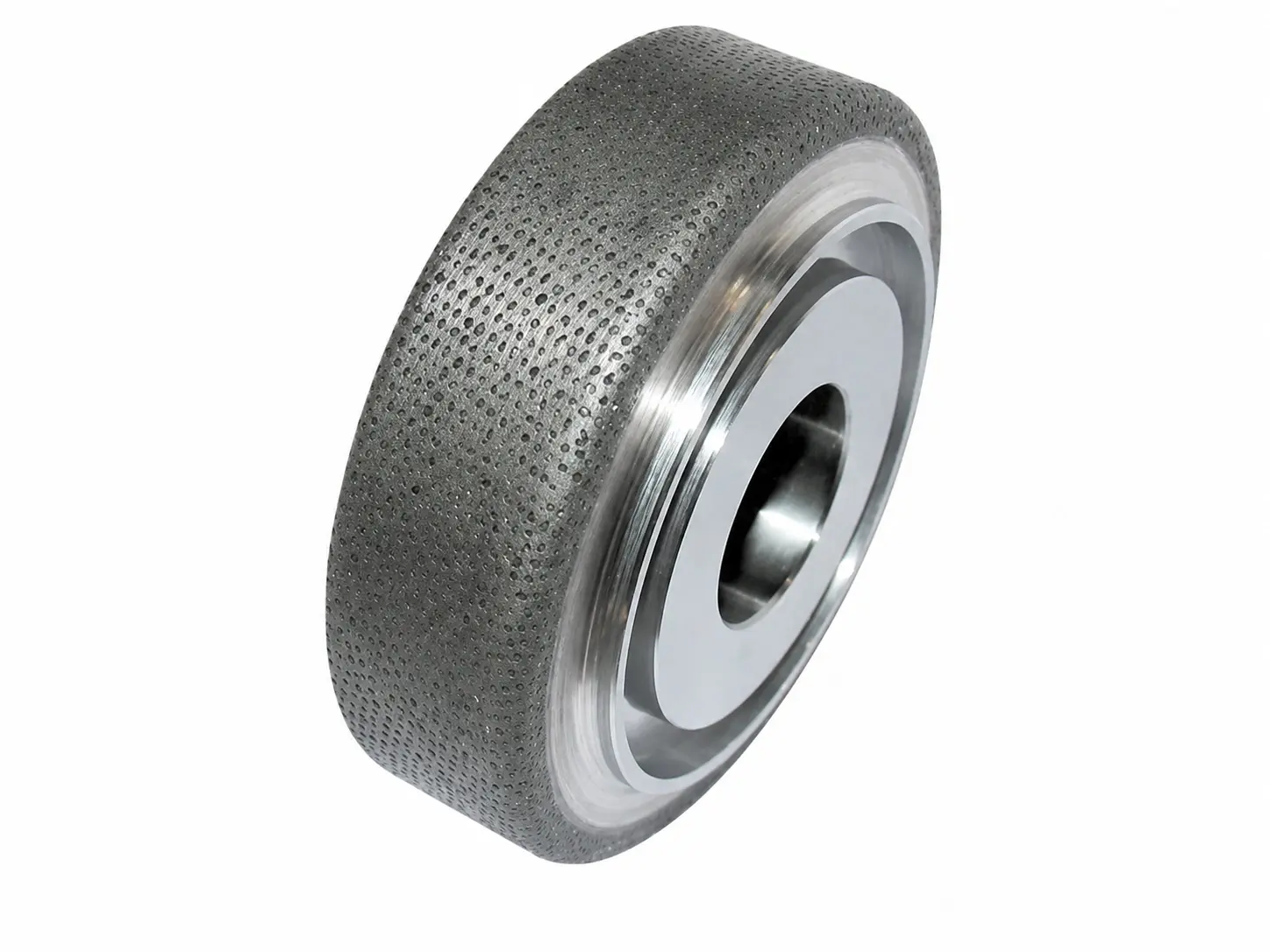

Obciągacze diamentowe specjalne z wzorem ekranowym dzięki przestrzeniom między kamieniami mogą łatwo usunąć wióry ścierne podczas procesu obciągania. Dzięki temu efektowi można uzyskać lepszą wydajność i trwałość obciągacza.

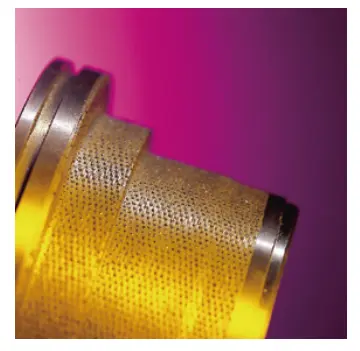

Obciągacze diamentowe specjalne z kwadratowymi (słupkowymi) diamentami - charakterystyka:

• Najwyższa trwałość ziarna diamentowego
• Doskonała stabilność w wysokich temperaturach
• Identyczny kształt ziaren diamentowych
• Różne rozmiary i kształty obciągaczy
• Jednolite zużycie całej powierzchni obciągacza
• Zdolność do obciągania i ostrzenia precyzyjnych profili
• Redukcja kosztów operacyjnych

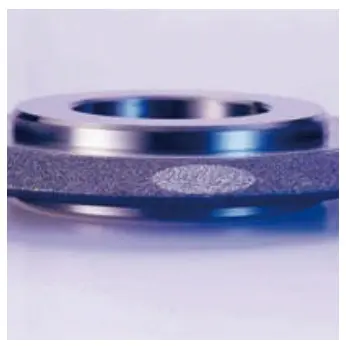

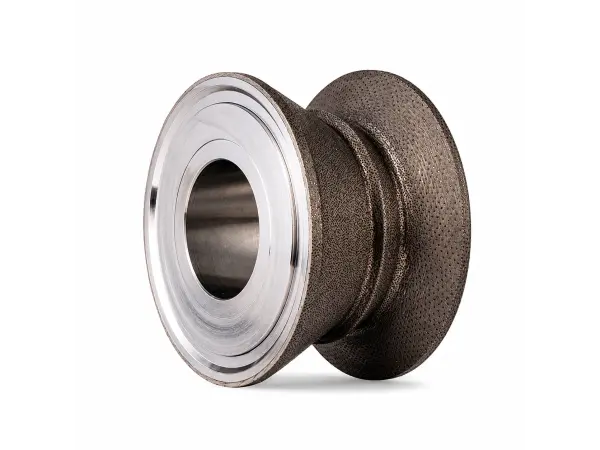

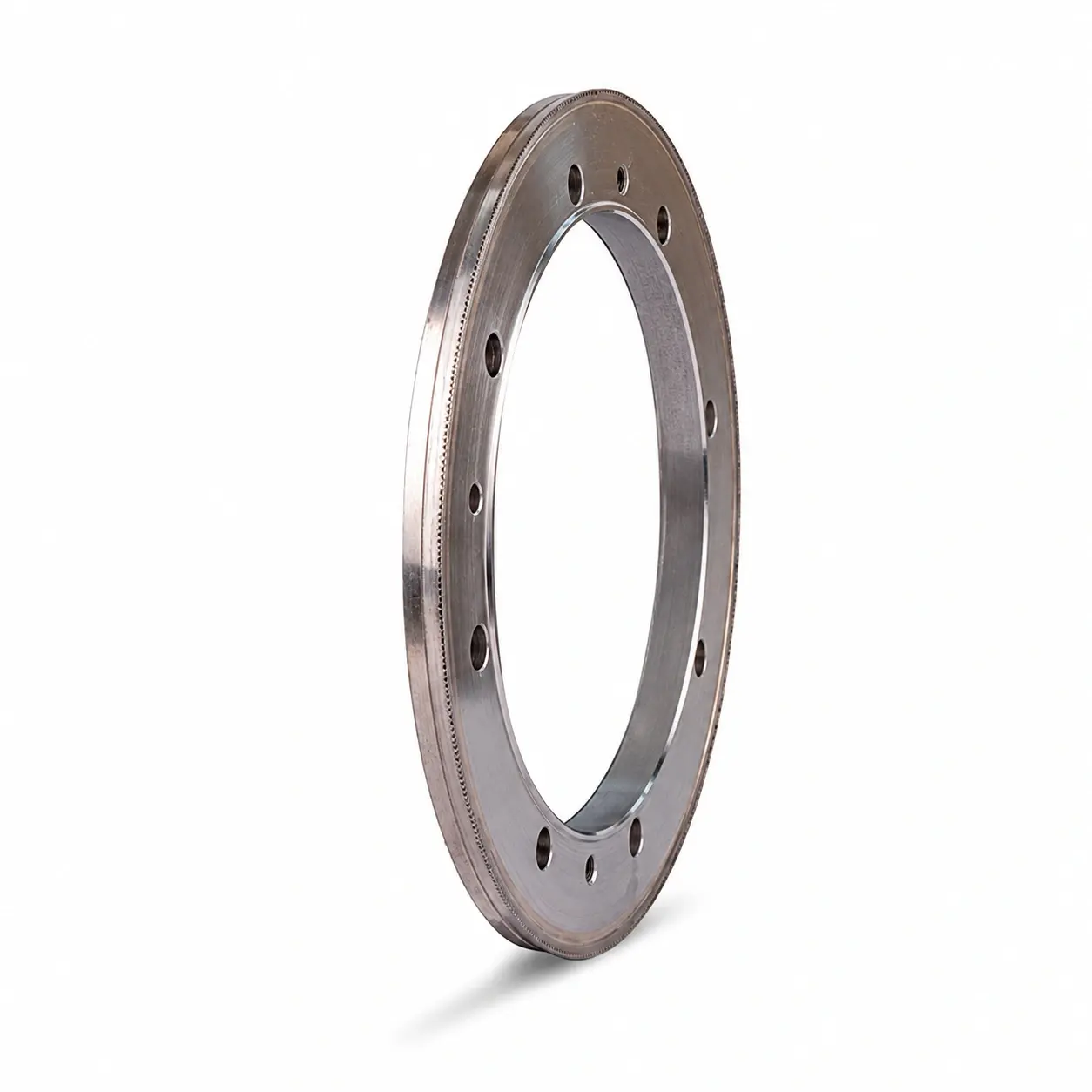

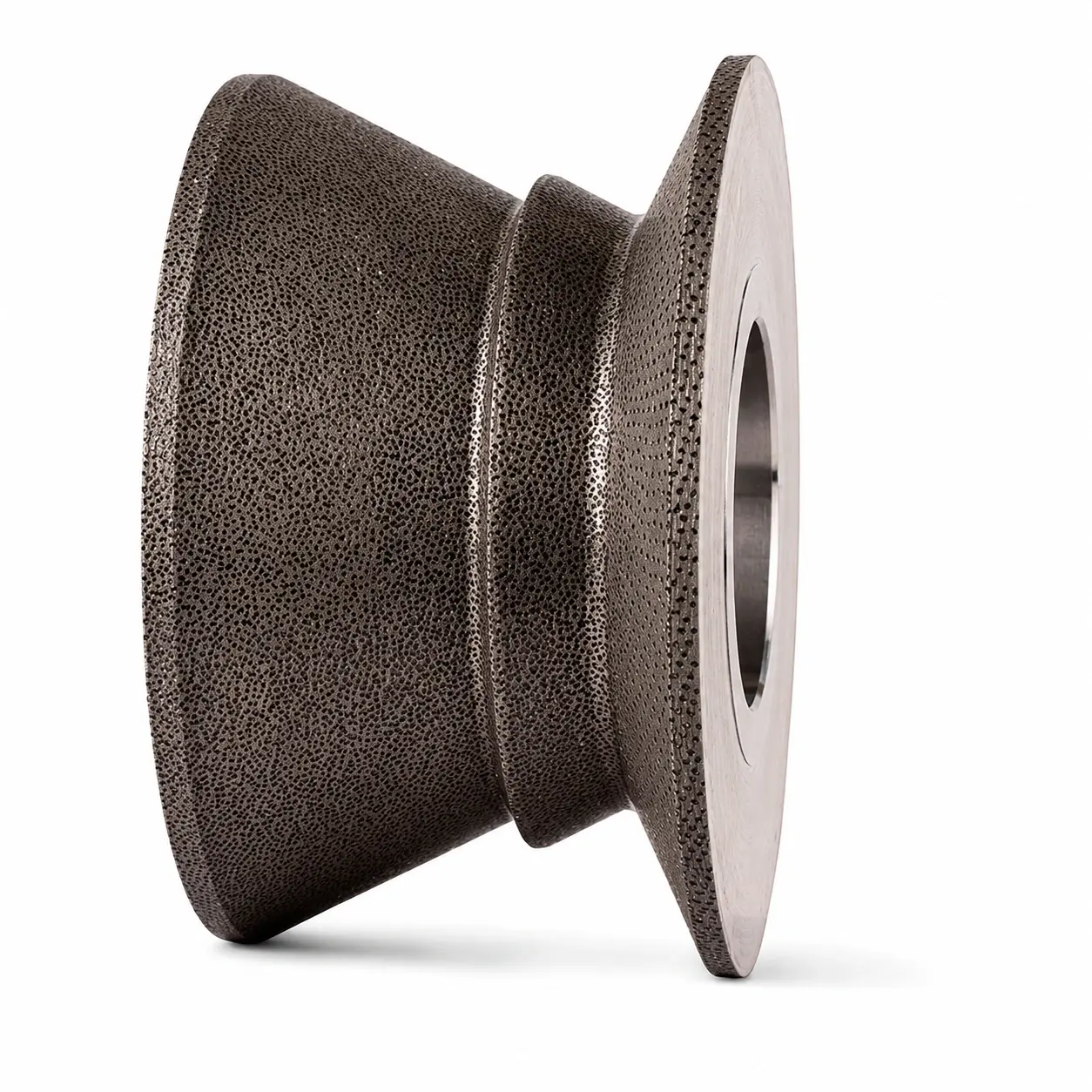

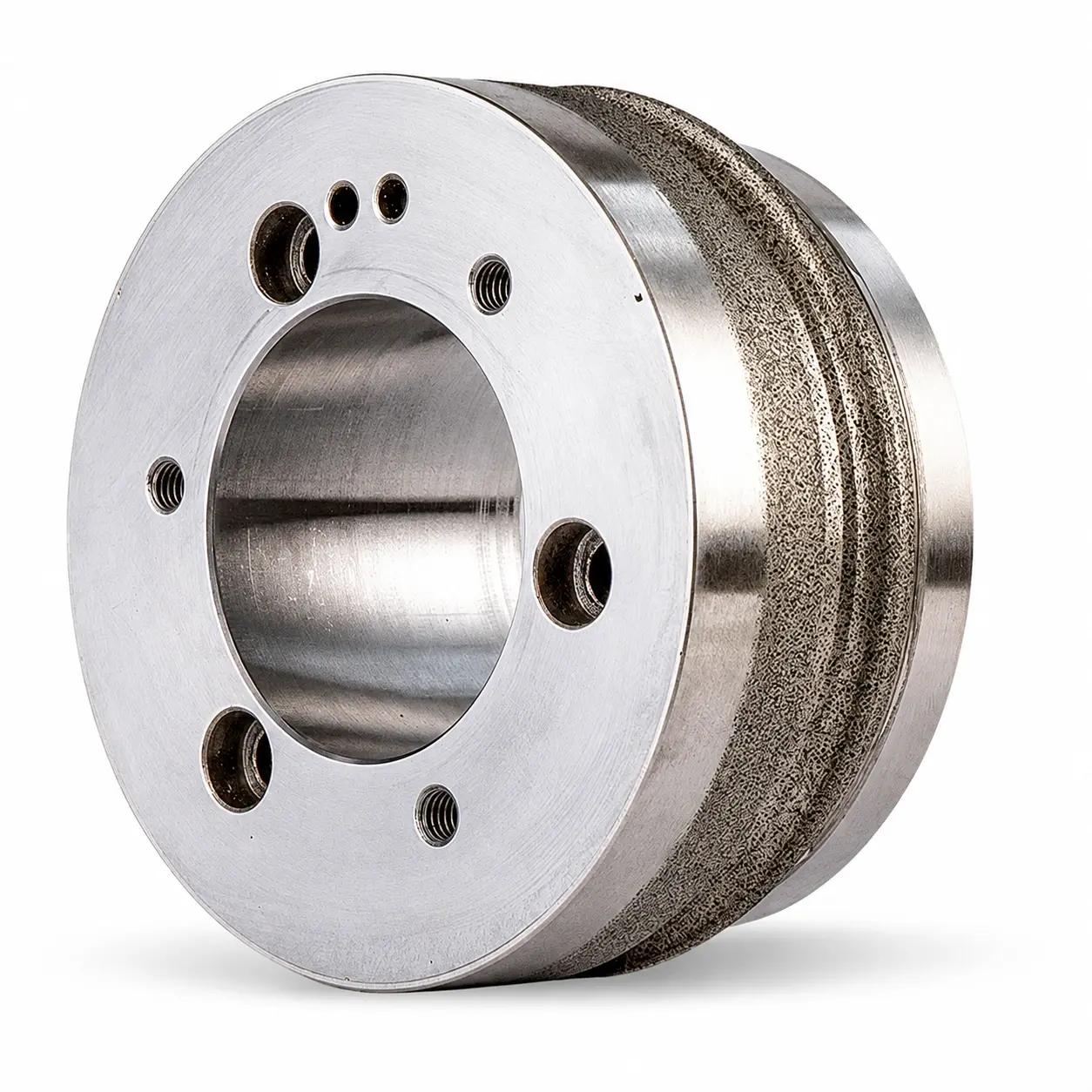

Rodzaje obciągaczy ściernic korundowych i węglika krzemu

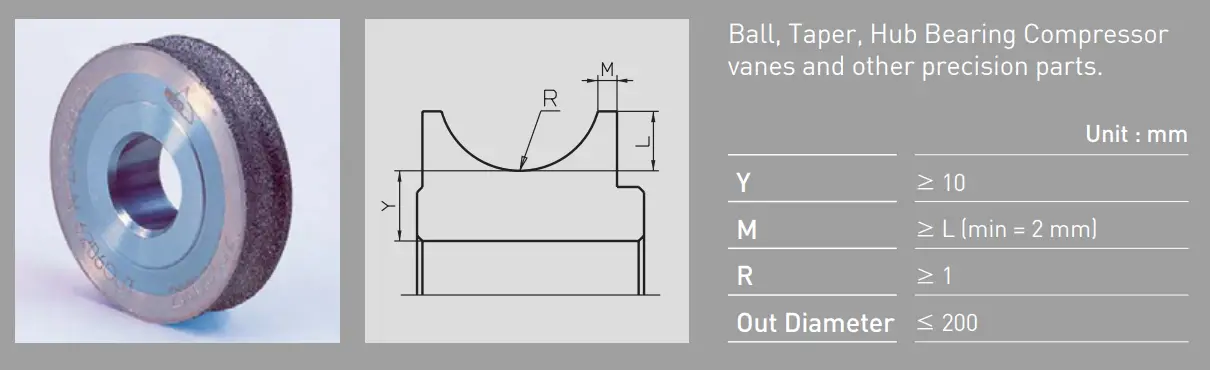

• Obciągacze do kulek, piast łożysk wirników kompresorów i innych części precyzyjnych

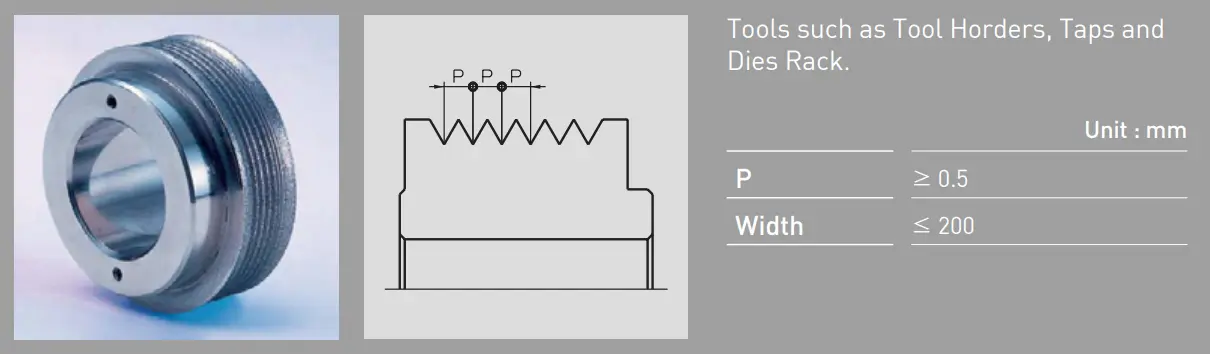

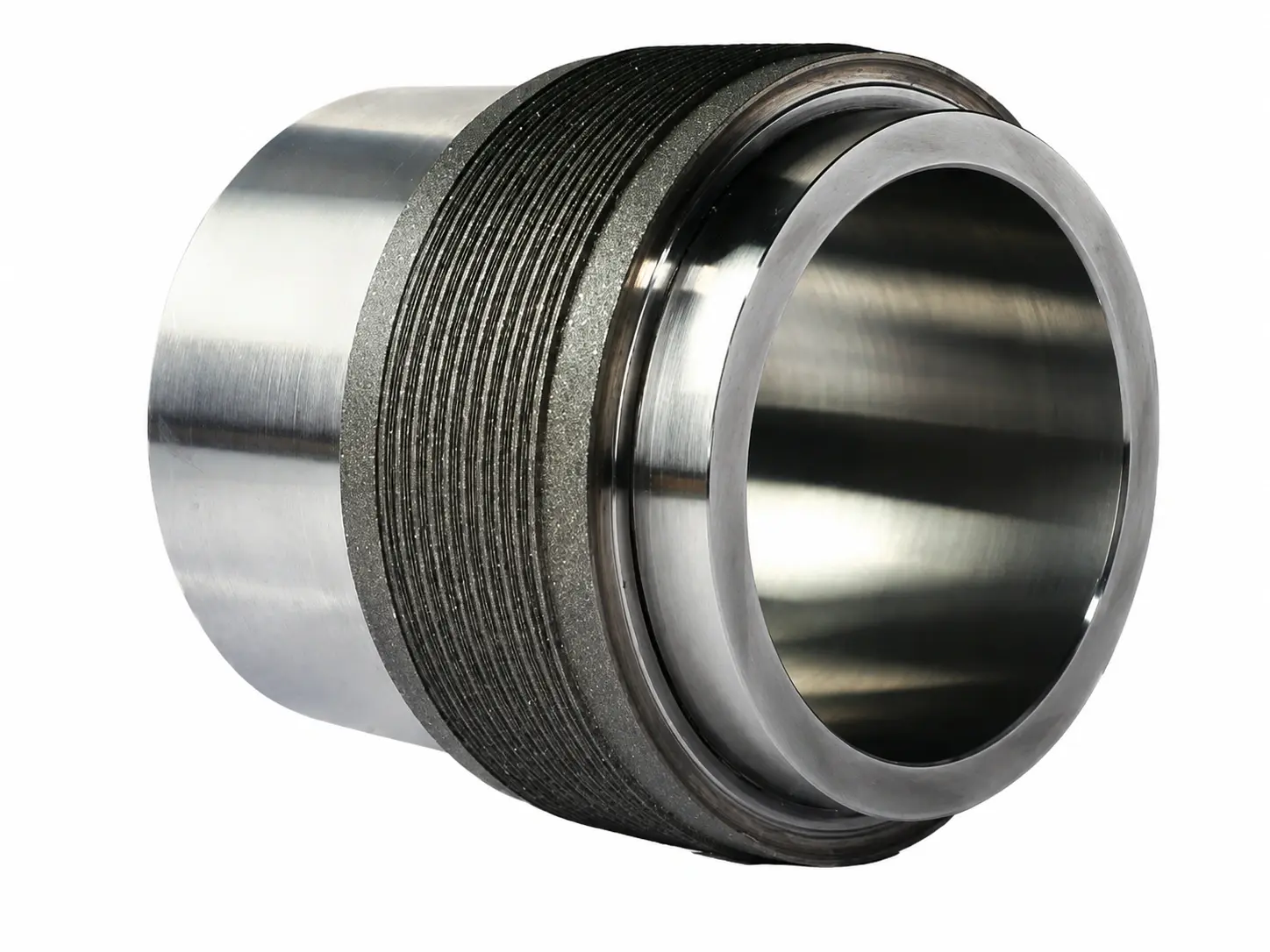

• Obciągacze do gwintowników, uchwytów narzędzi i listw zębatych.

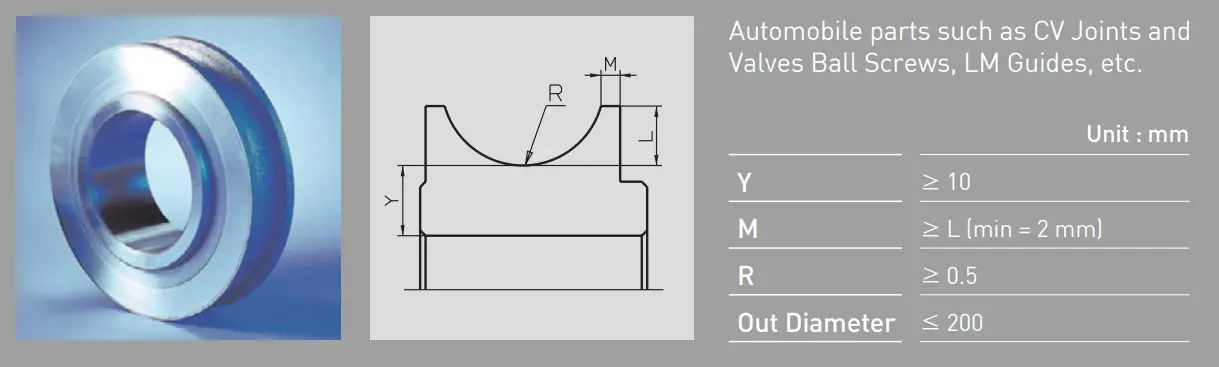

• Obciągacze do części samochodowych, przegubów, śrub kulowych zaworów

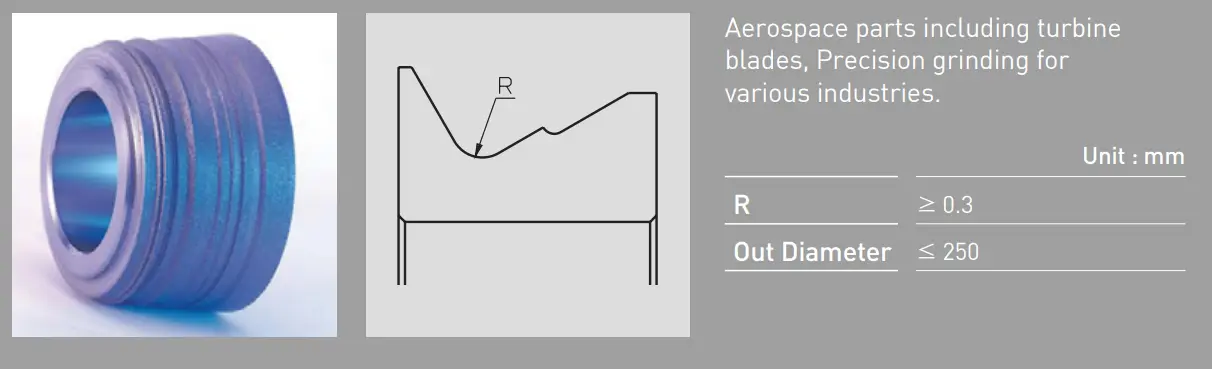

• Obciągacze do części lotniczych, łopatek turbin i innych gałęzi przemysłu precyzyjnego

Rodzaje spiekanych obciągaczy ściernic korundowych - profilowanie ściernic szlifierskich podczas produkcji

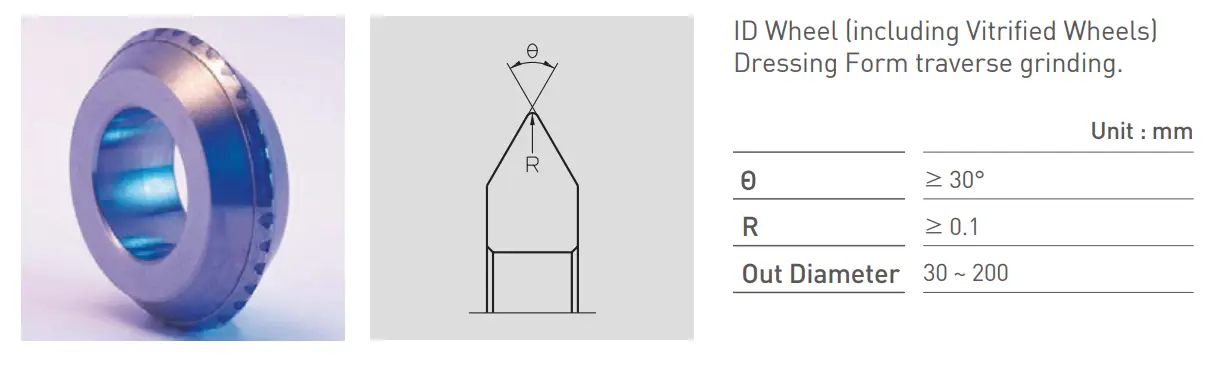

• Obciągacze do ściernic ID, w tym ściernic ceramicznych (szlifowanie poprzeczne)

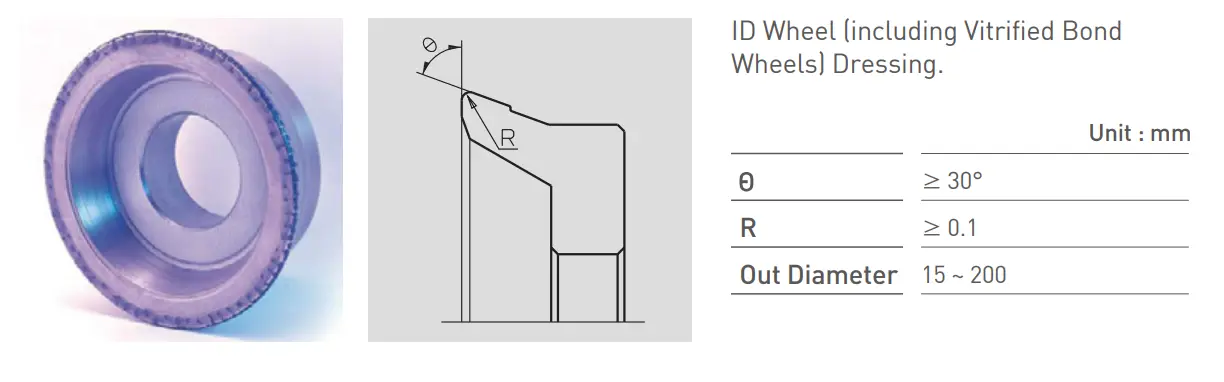

• Obciągacze do ściernic ID, w tym ściernic ceramicznych (obciąganie)

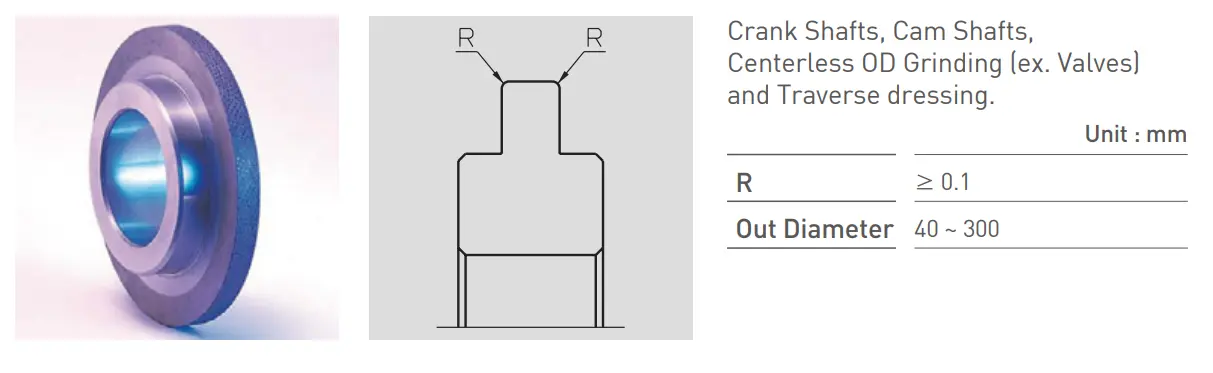

• Obciągacze do wałów korbowych, wałów krzywkowych, bezkłowego szlifowania średnicy zewnętrznej (np. zaworów) i obciągania poprzecznego.

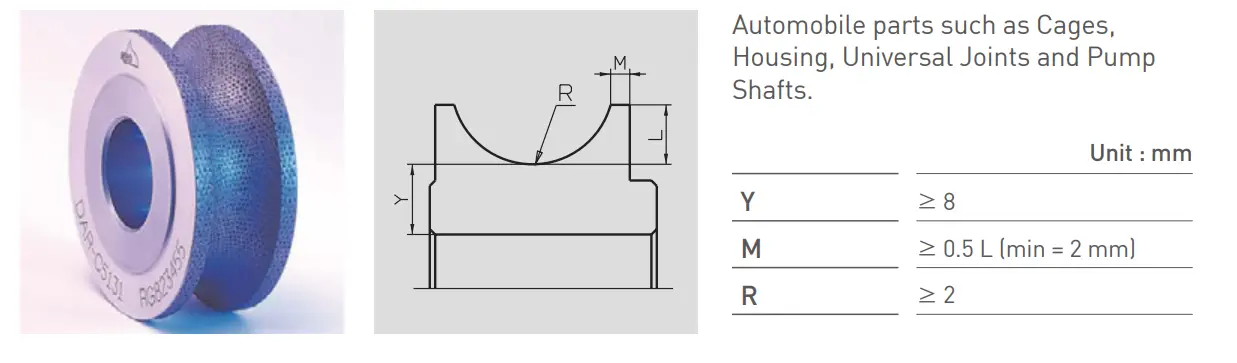

• Obciągacze do części samochodowych, przegubów i wałów.

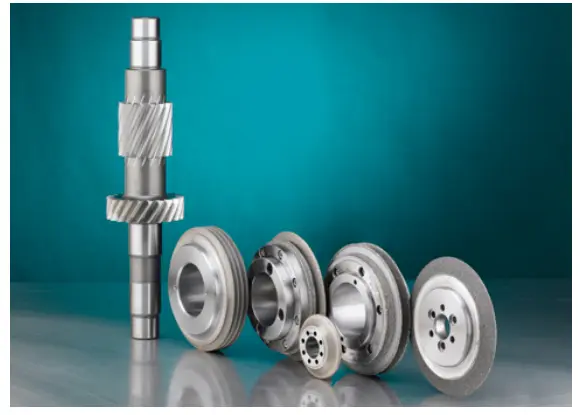

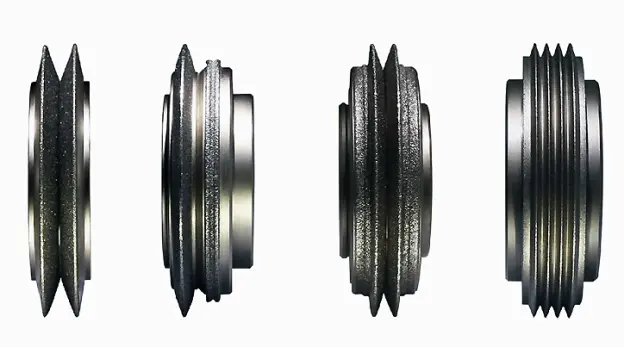

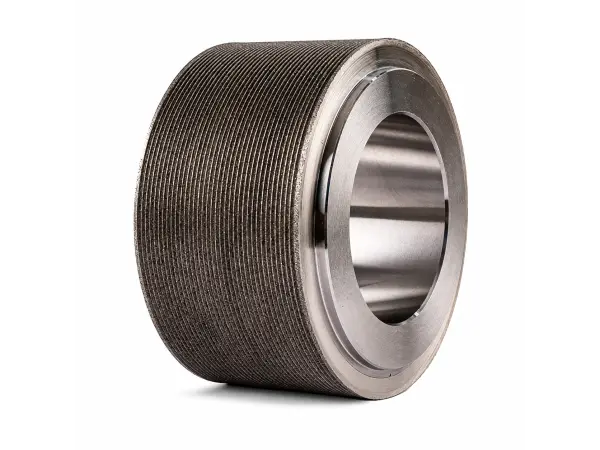

Obciągacze do ściernic - szlifowanie kół zębatych, rolki diamentowe typu reishauer do profilowania i obciągania ściernic ślimakowych do kół zębatych

Szlifowanie kół zębatych jest jedną z najważniejszych metod produkcji precyzyjnych kół zębatych. Szlifowanie obwiedniowe precyzyjnych kół zębatych ściernicami ślimakowymi jest znane na całym świecie od wielu lat jako jeden z najbardziej ekonomicznych procesów.

Shinhan Diamond produkuje diamentowe obciągacze do kół zębatych o module 0.5 (DP50.8) dla wszystkich popularnych systemów obciągania wraz z modyfikacją głowy zęba (faza/promień) i innych parametrów wspólnych dla systemów obciągania.

Dostępne są galwanizowane (jednowarstwowe) rolki diamentowe i spiekane rolki diamentowe do obciągania ściernic do kół zębatych.

Rodzaje:

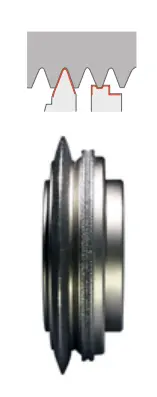

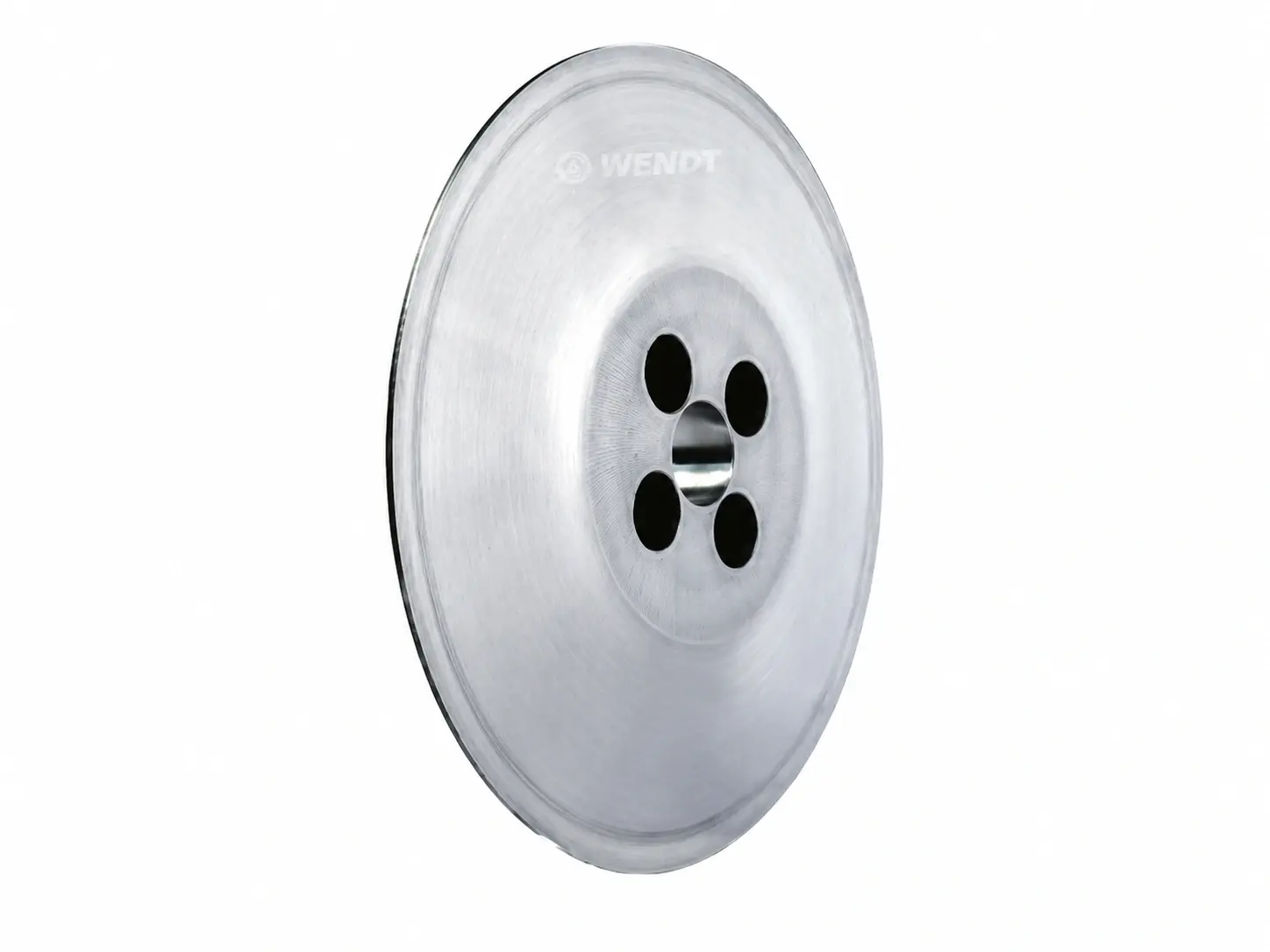

Obciągacz krążkowy, rolka diamentowa do obciągania pojedyncza

• Obciągacze stosowane są w parach, każdy obciągacz posiada swoje wrzeciono napedzające
• Rolka diamentowa pojedyncza pracująca w parze jest odpowiedzialna za obciąganie przeciwległej flanki zęba, zostawiając pomiędzy pracującymi ściernicami lukę międzyzębną, która nie jest poddawana szlifowaniu
• Skok szlifowanenej ściernicy ślimakowej można regulować poprzez zmianę odległości między ściernicami
• Głębokość profilu w ściernicy ślimakowej może być indywidualnie ustawiona i może być używana do różnych modułów
• Obciągacz można regenerować poprzez szlifowanie (obciąganie) lub ponowne nasypywanie materiału ściernego na korpus obciągacza.

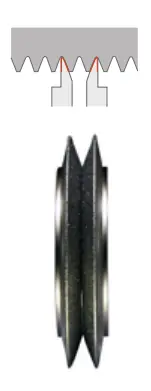

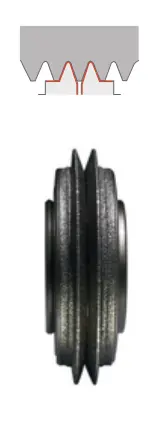

Obciągacz krążkowy, rolka diamentowa do obciągania podwójna

• Obciągacz diamentowy z systemem profilowania średnicy wierzchołkowej  stóp koła zębatego
• Pozycjonowanie obciągacza może być indywidualnie regulowane, ale jego konstrukcja jest zależna od obrabianego przedmiotu.
• Obciągacz można regenerować poprzez szlifowanie lub ponowne nasypywanie materiału ściernego na korpus obciągacza.

Obciągacz podwójny - rolka diamentowa podwójna do obciągania ściernic do kół zębatych

• Obciągacz diamentowy z systemem profilowania stóp koła zębatego
• Dostępne są różne konfiguracje zestawów obciągaczy w celu optymalizacji ścieżek obciągania
• Krótkie czasy konfiguracji i wymiany narzędzi
• Obciągacz można regenerować poprzez szlifowanie lub ponowne nasypywanie materiału ściernego na korpus obciągacza.

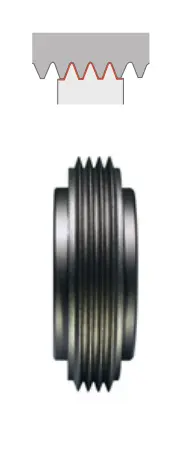

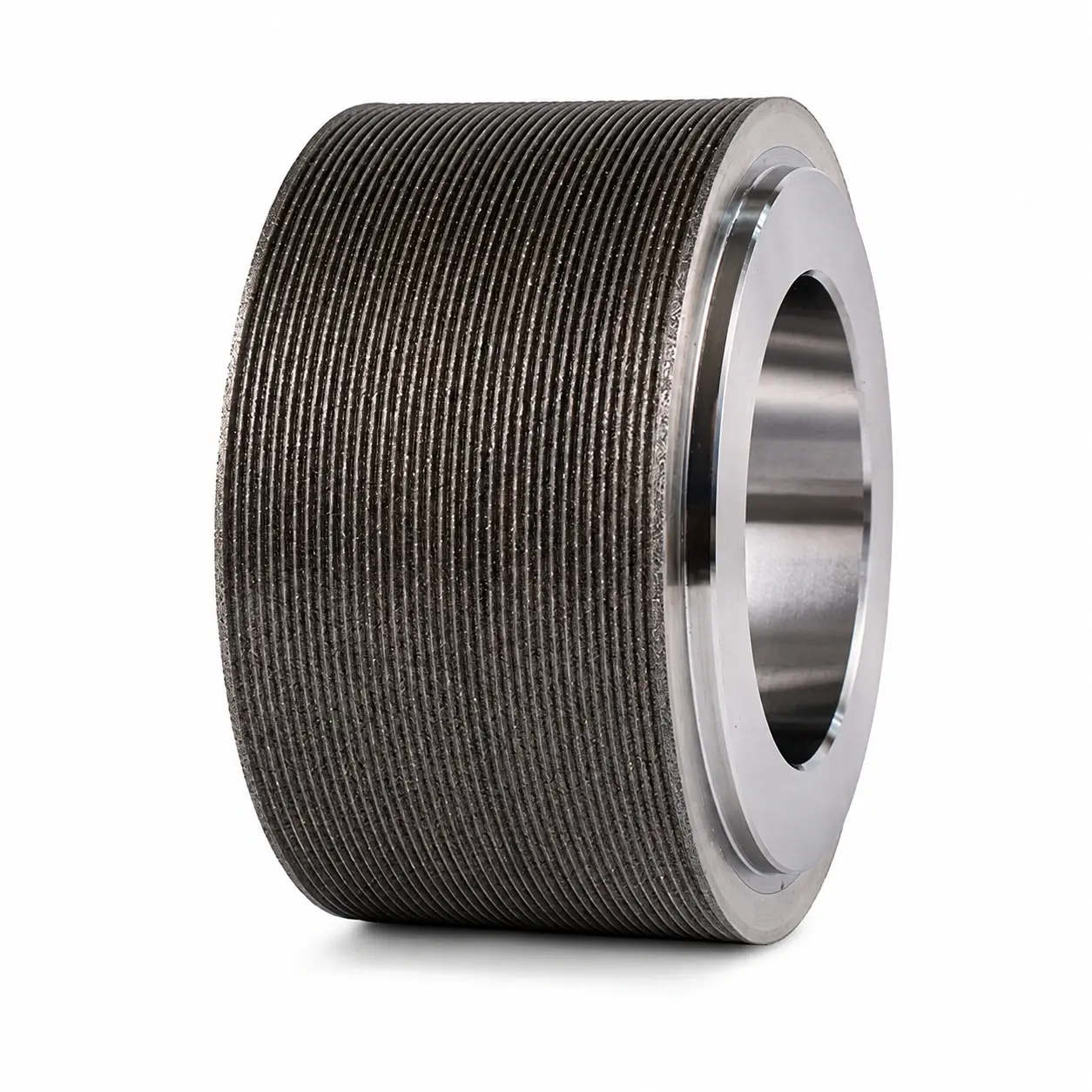

Obciągacz pełnoprofilowy - rolka diamentowa "podziałowa" do obciągania pełnego profilu i wielu zębów jednocześnie

• Obciągacz pełnoprofilowy to indywidualne narzędzie do obciągania
• Szczególnie nadaje się do w modułów < 1,5
• Do obciągania jednym przejściem lub wieloma przejściami
• Wytwarzany metodą galwanizacji

Rolki diamentowe typu Reishauer od Shinhan Diamond - najwyższa jakość w rozsądnej cenie.
