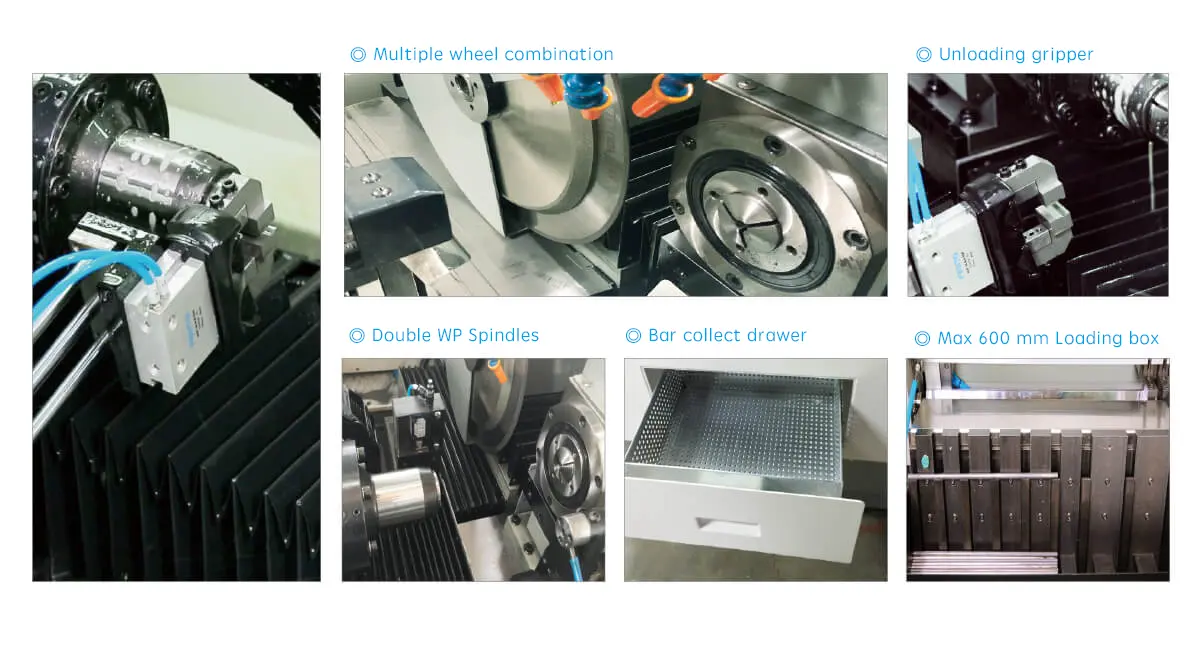

Automatyczna szlifierka do cięcia prętów z węglika spiekanego, ceramiki i stali szybkotnących – model CH-CM0206 / CH-CM0207

W pełni automatyczny system cięcia prętów z węglika spiekanego lub stali szybkotnących / proszkowych o wysokiej twardości takich jak HSS, HSSE, PM.

Cechy automatycznej maszyny do cięcia prętów z węglika spiekanego

• Jedna procedura cięcia, ten sam rozmiar pręta można ustawić na 3 różne rozmiary cięcia
• Program automatycznie zlicza gotowe narzędzia
• Wysoka pojemność mechanizmu załadunku i rozładunku
• Czujniki kół automatycznie kompensują zużycie
• Prędkość cięcia można mikroregulować za pomocą kontrolera serwo
• RPM kół jest regulowany zgodnie z średnicą pręta
• Mechanizm alarmowy zapobiega załadunkowi dwóch prętów jednocześnie na tacę V

Specyfikacja automatycznej maszyny do cięcia prętów z węglika spiekanego, ceramiki i stali szybkotnących

Podstawowa Specyfikacja CH-CM0206

• Rozmiar maszyny (Dł. x Szer. x Wys. / mm) 2030 x 1100 x 1960
• Waga maszyny (kg) 930
• Wymagania zasilania 3 Ø AC 220V (380V), 60 Hz, 6 kW
• Wymagania zasilania MEZ 4P 5.5 HP 623 B3 Silnik YASKAWA 400W / 100W

Specyfikacja funkcjonalna CH-CM0206

• CH-CM02-06 (Jedna sztuka) Zakres średnicy zewnętrznej Ø1,5 ~ 35, zakres długości 80 ~ 400
• CH-CM02-06 (Dwie sztuki) Zakres średnicy zewnętrznej Ø3 ~ 21, zakres długości 80 ~ 400

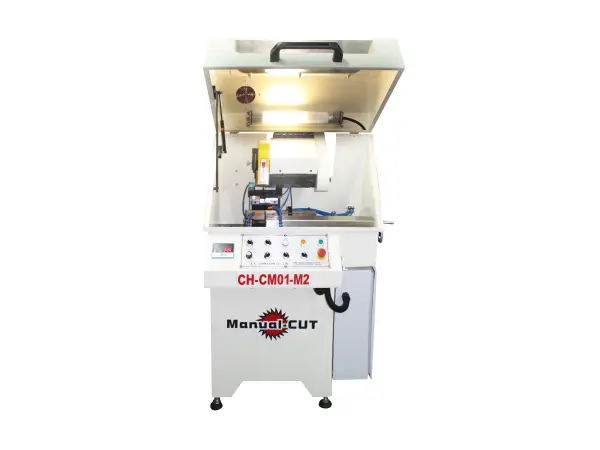

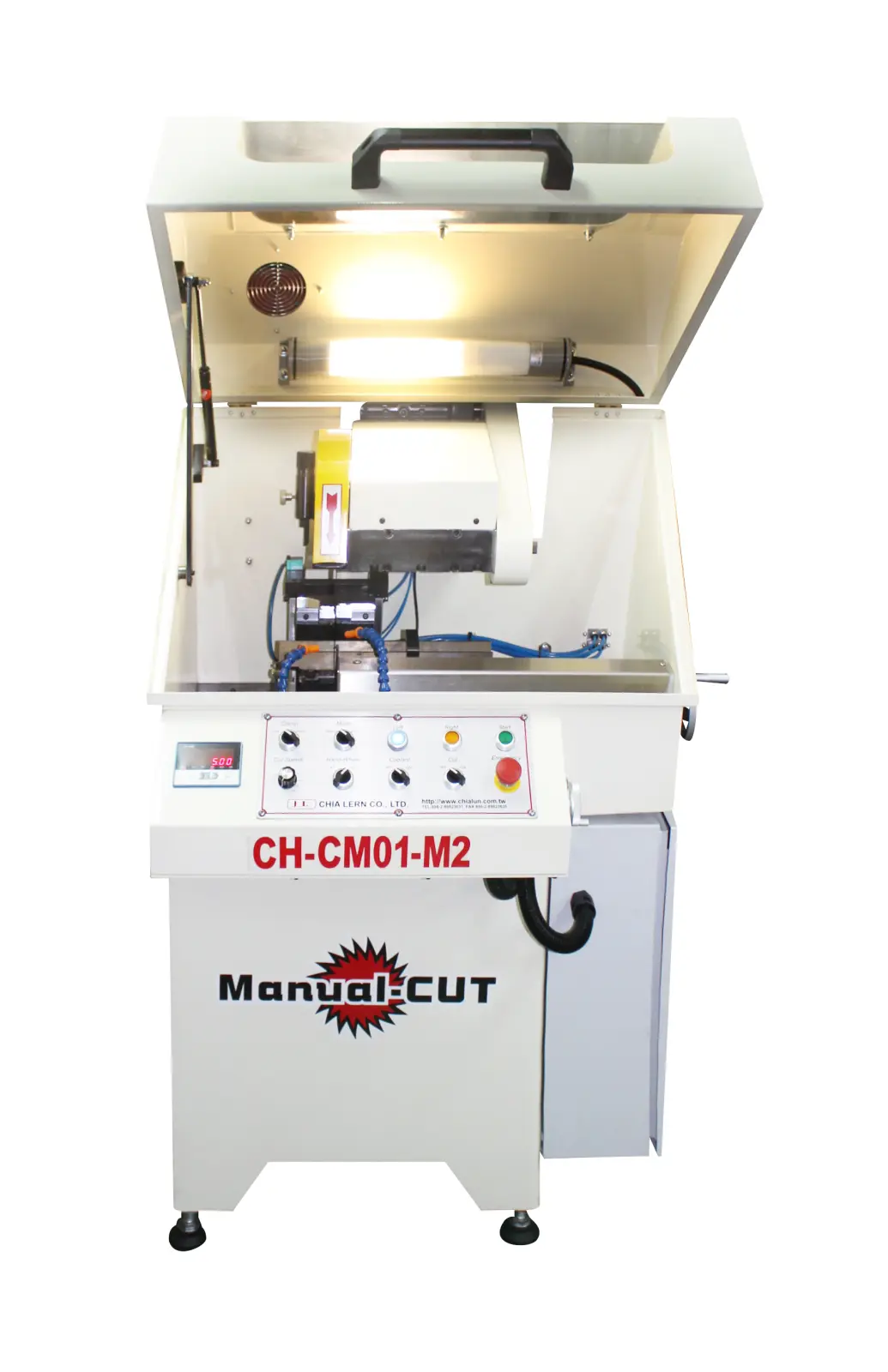

Półautomatyczna szlifierka do cięcia prętów z węglika spiekanego, ceramiki i stali szybkotnących – model CH-CM01-M2

Zastosowanie do prętów takich jak H.S.S., węglik, ceramika... itp., o wysokiej precyzji obróbki.

Cechy półautomatycznej maszyny do cięcia prętów z węglika spiekanego, ceramiki i HSS

• Łatwy w obsłudze panel sterowania
• Tryb cięcia – kółko ręczne / automatyczny cykl cięcia

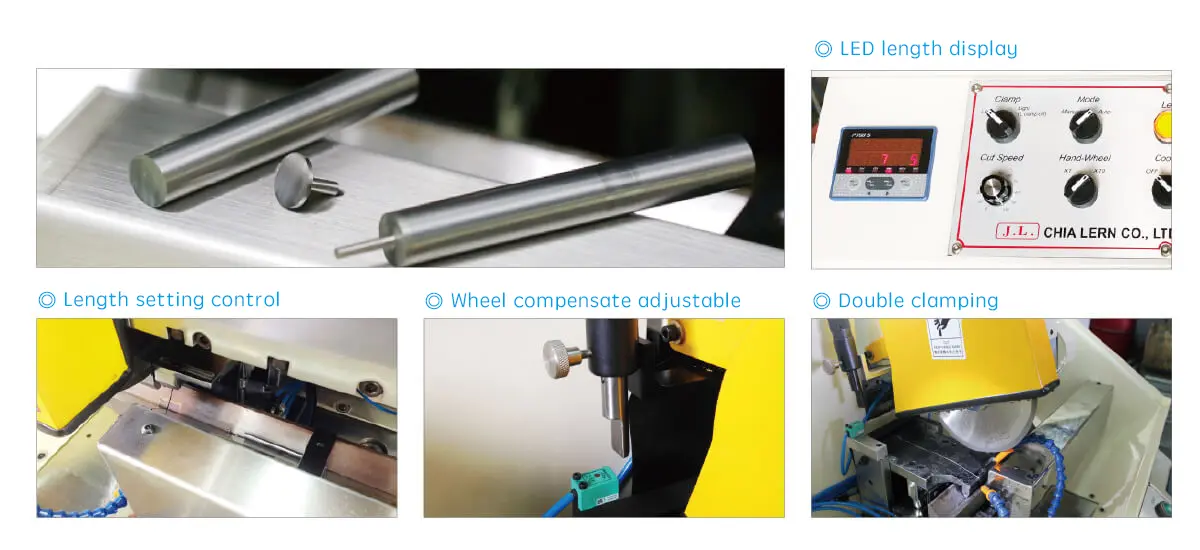

• Długość cięcia regulowana za pomocą kółka ręcznego, wyświetlana na wyświetlaczu LED
• Prędkość cięcia kontrolowana przez silnik serwo
• Specjalny uchwyt do formowania prętów
• Łatwe ustawienie i szybkie uruchomienie
• Jeden cykl procedury cięcia
• Uchwyt stosowany do prętów o średnicy Ø1.4~35 mm bez potrzeby ponownego ustawiania

Specyfikacja półatuomatycznej maszyny do cięcia prętów – model CH-CM01-M2

Podstawowa Specyfikacja CH-CM01-M2

Rozmiar maszyny (Dł. x Szer. x Wys. / mm) 1090 x 960 x 1460
Waga maszyny (kg) 340
Silnik wrzeciona 3 HP

Specyfikacja funkcjonalna CH-CM01-M2

Zakres średnicy zewnętrznej Ø 1.4 ~ 35

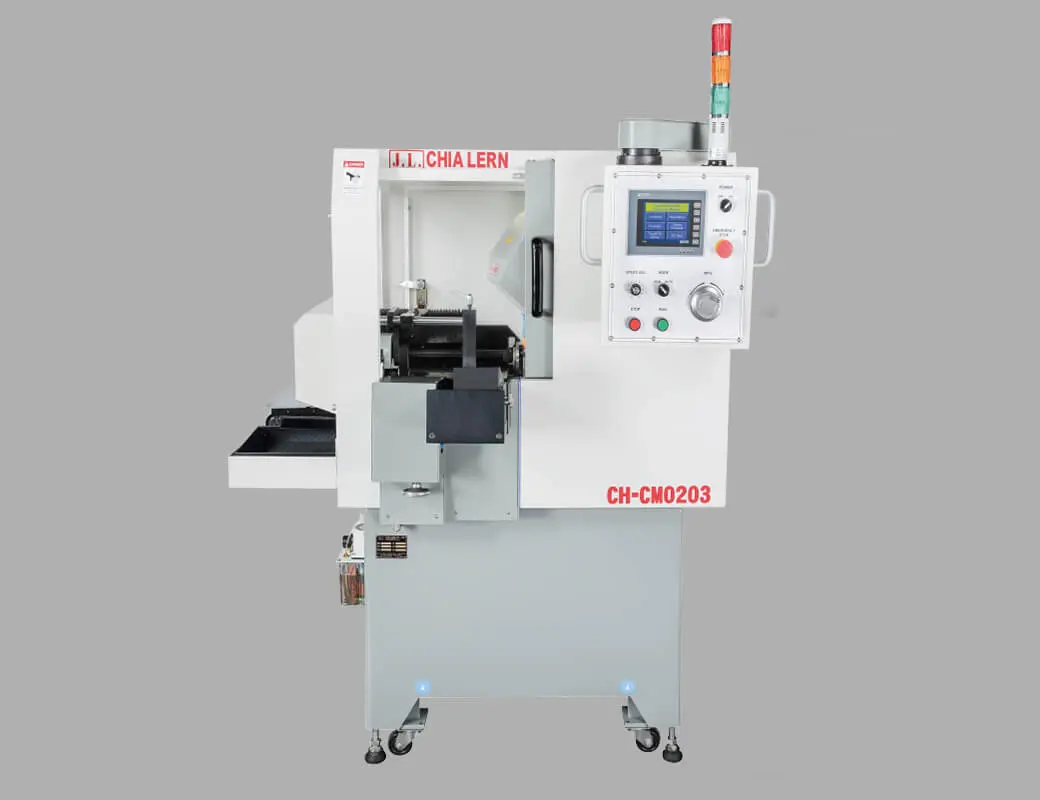

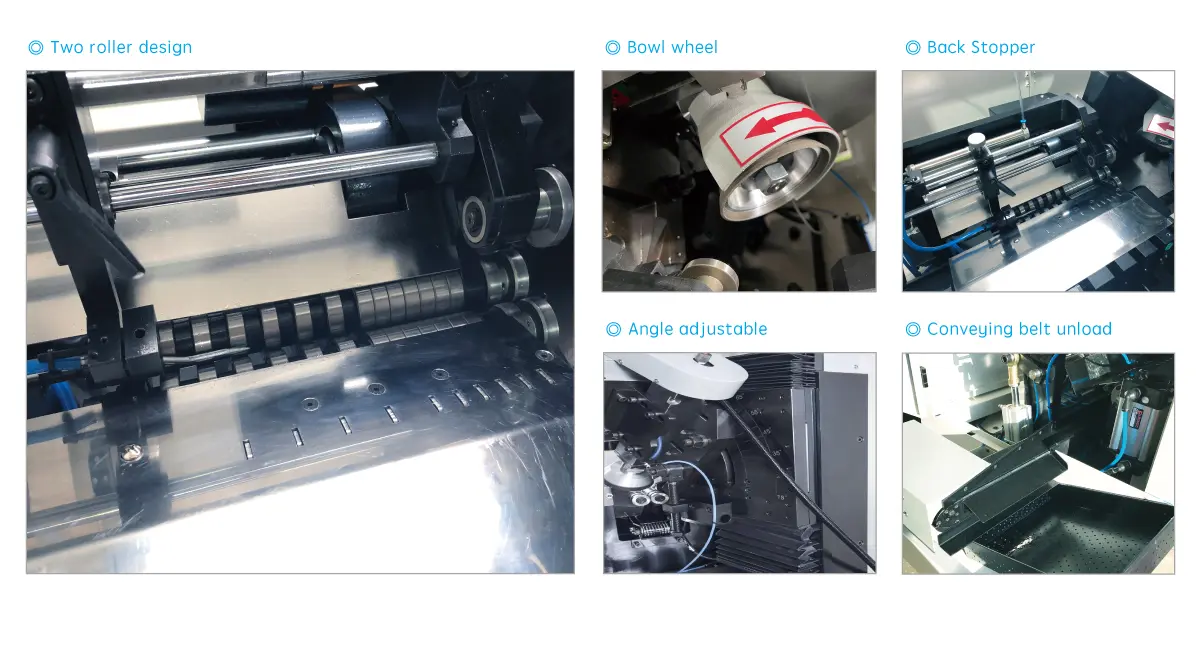

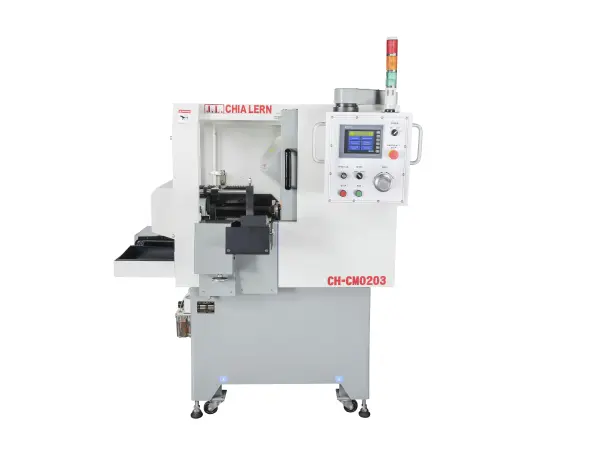

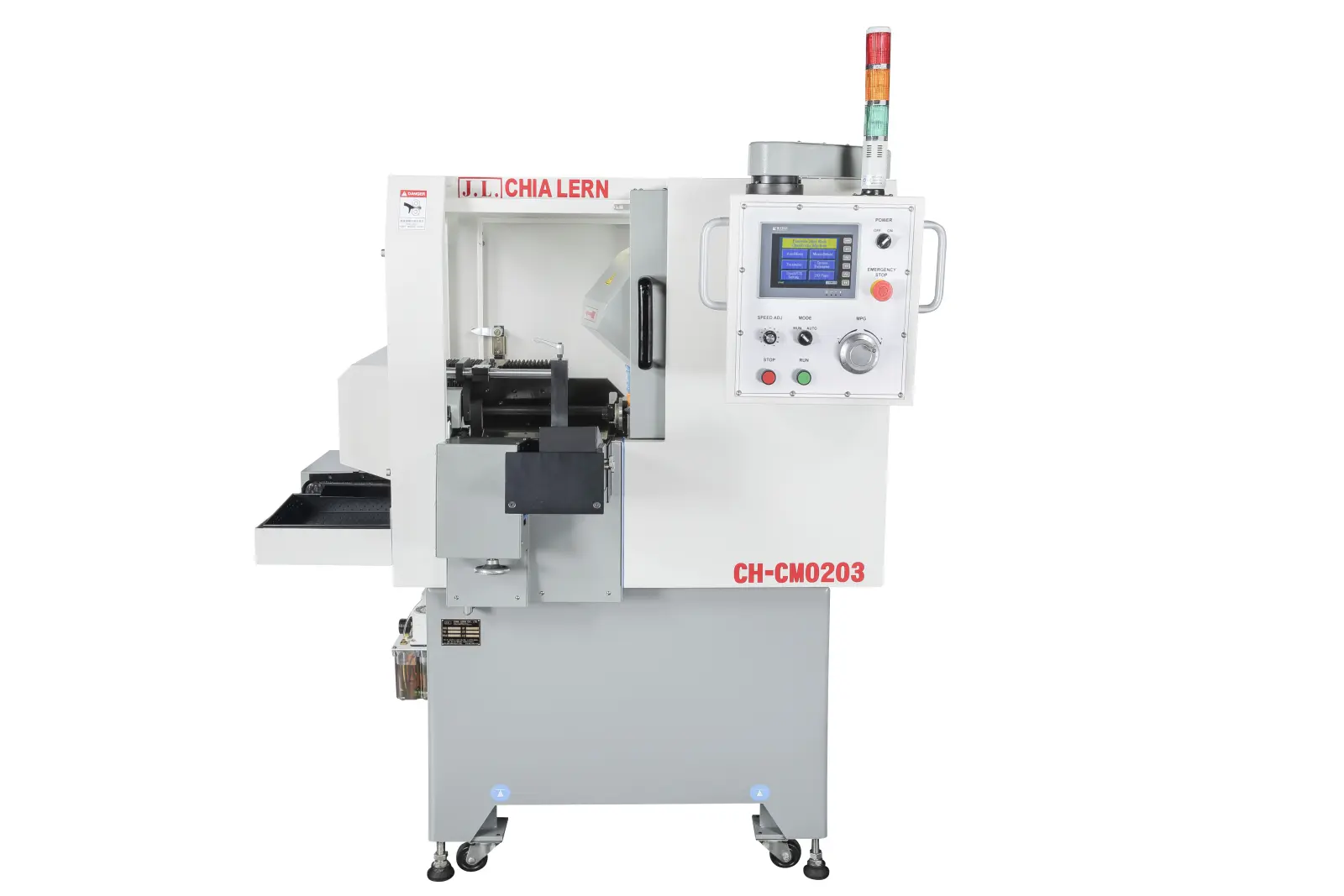

Automatyczna szlifierka do fazowania półfabrykatów na narzędzia skrawające (wiertła, frezy) wykonanych ze spiekanego węglika i stali szybkotnącej - model - CH-CM0203

Cechy automatycznej szlifierki do fazowania prętów i wałków wykonanych ze spiekanego węglika i stali szybkotnącej.

• Pełna automatyzacja od załadunku do rozładunku, oszczędność siły roboczej i kosztów pracy.
  Skrzynka załadunkowa może automatycznie sortować pręty.
  Po fazowaniu mechanizm rolkowy automatycznie otwiera się, aby umieścić obrobioną część na taśmie transportowej, która przenosi ją do kosza rozładunkowego.
  Szybka zmiana linii produkcyjnej.

Specyfikacja automatycznej maszyny do fazowania prętów i wałków z węglika spiekanego oraz stali szybkotnącej

• Rozmiar maszyny (Dł. x Szer. x Wys. / mm) 1250 x 1290 x 1980
• Waga maszyny (kg) 755
• Wymagania zasilania 3 Ø AC 220V (380V), 60 Hz, 6,6 kW
• Silnik (mm) tarcza garnkowa, średnica zewnętrzna 100 mm, średnica otworu wewnętrznego: 19,05 mm

Specyfikacja funkcjonalna CH-CM0203

Zakres średnicy zewnętrznej (mm) Ø 3 ~ 25
Zakres długości (mm) Ø 40 ~ 150
Kąt fazowania (˚) 90 ~ 120

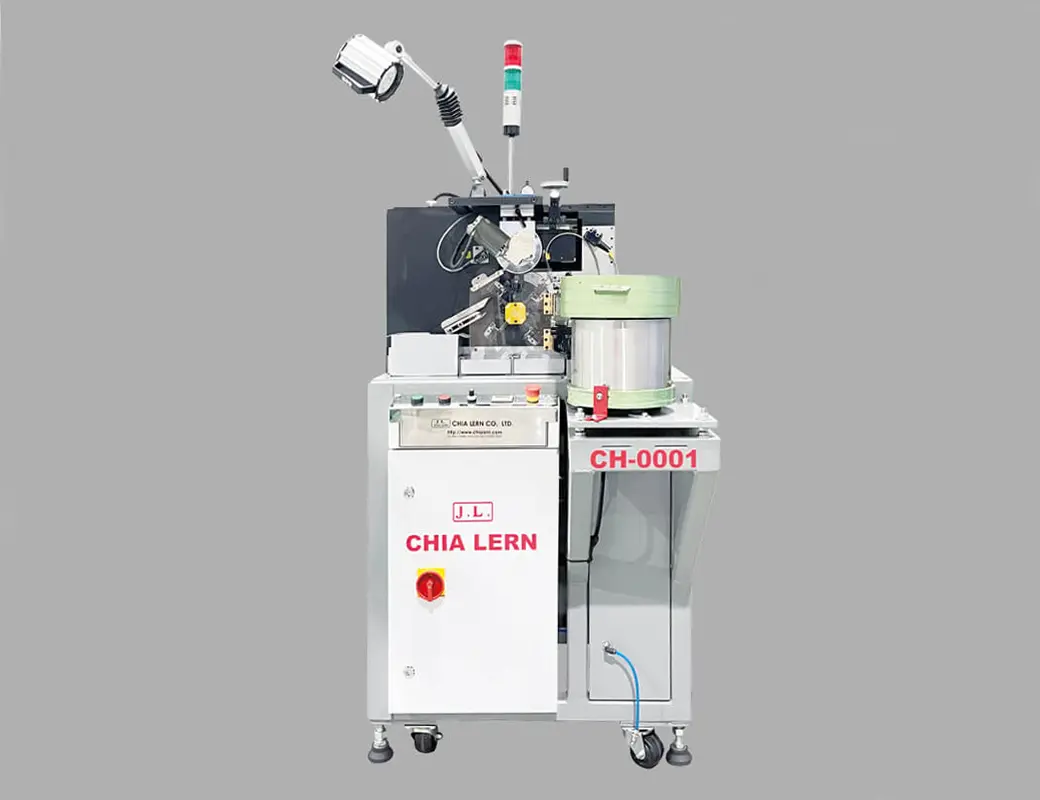

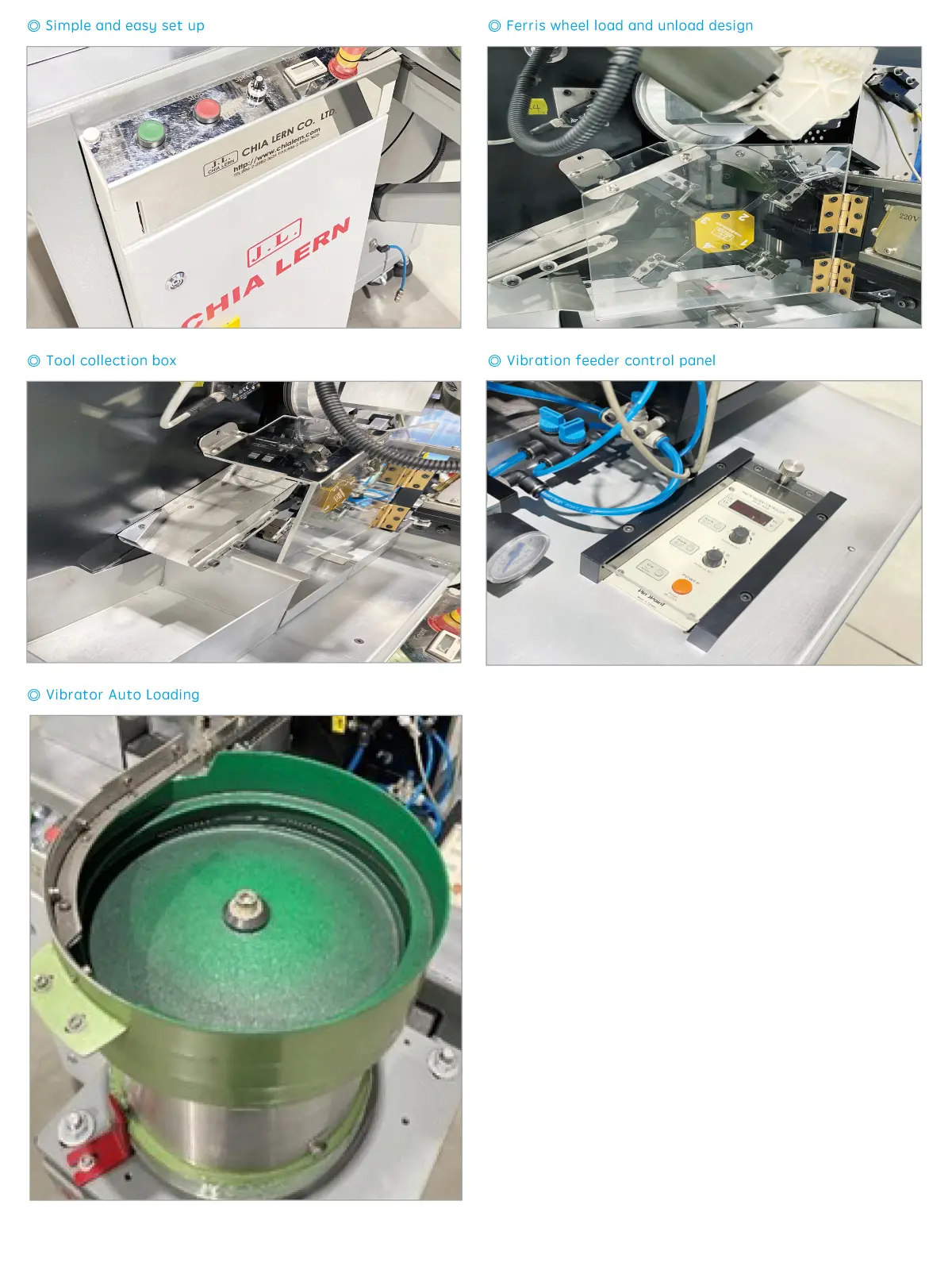

Szlifierka do fazowania małych pretów i wałków z węglika spiekanego oraz stali szybkotnących oraz proszkowych - model CH-0001

Najlepszy wybór do fazowania małych prętów

Cechy szlifierki do fazowania małych pretów i wałków z węglika spiekanego

• Regulowana i precyzyjna długość fazowania
• Regulowany kąt fazowania 30° i 45°
• Regulowana pozycja styku tarczy
• Łatwe i szybkie przejście na inną linię produkcyjną
• Funkcja zliczania

Specyfikacja szlifierki do fazowania małych prętów z węglika spiekanego i HSS - model CH-0001

• Średnica robocza: Ø 1.6 ~ 3.175 mm
• Długość robocza: 16 ~ 44.5 mm
• Kąt fazowania: 30° ~ 45°
• Tarcza do fazowania: 1A1 125X18T SDC150 pokrywana elektrolitycznie (ALU)
• Silnik tarczy: 3400 obr./min, 220V / 0.18 kW (1/4 HP)
• Pojemność skrzynki załadunkowej: Jednostka wibracyjna - Ø230 rdzeń żelazny + PU
• Kąt / długość / głębokość: Regulowane
• Wymagania zasilania: AC 220/380V, 50/60 Hz
• Rozmiar / waga maszyny: 781 mm x 855 mm x 1790 mm / waga netto: 238 kg
• Rozmiar / waga opakowania: 1090 mm x 1150 mm x 2030 mm / waga brutto: 368 kg

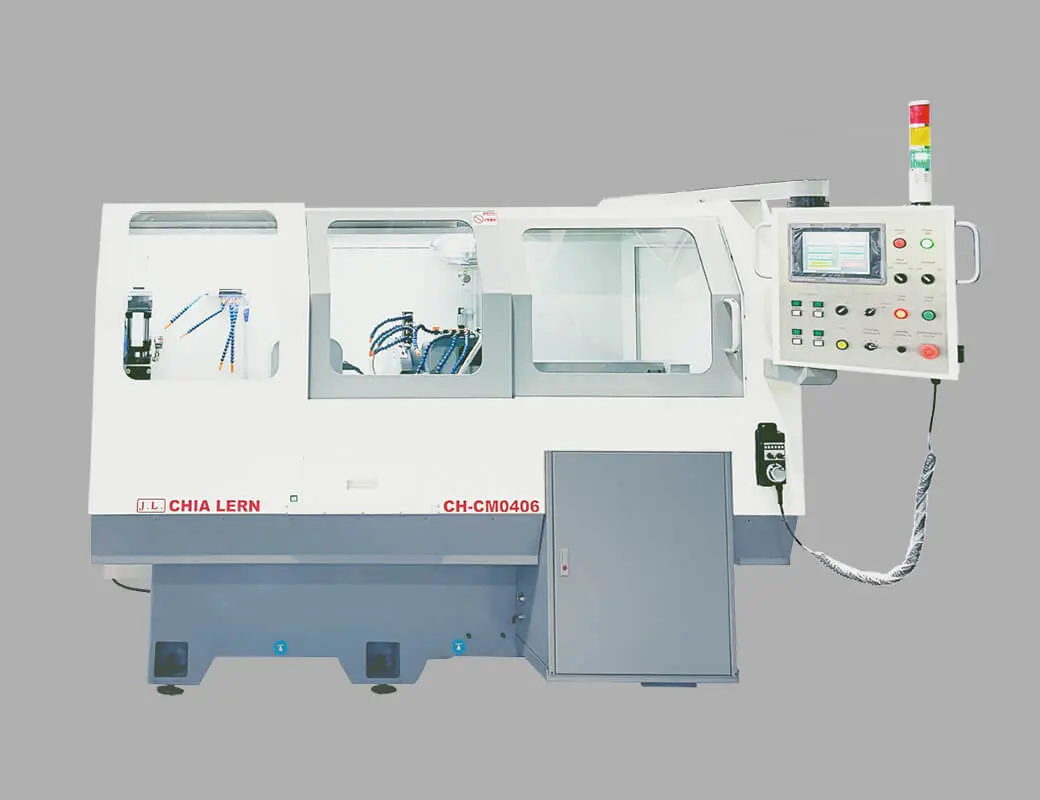

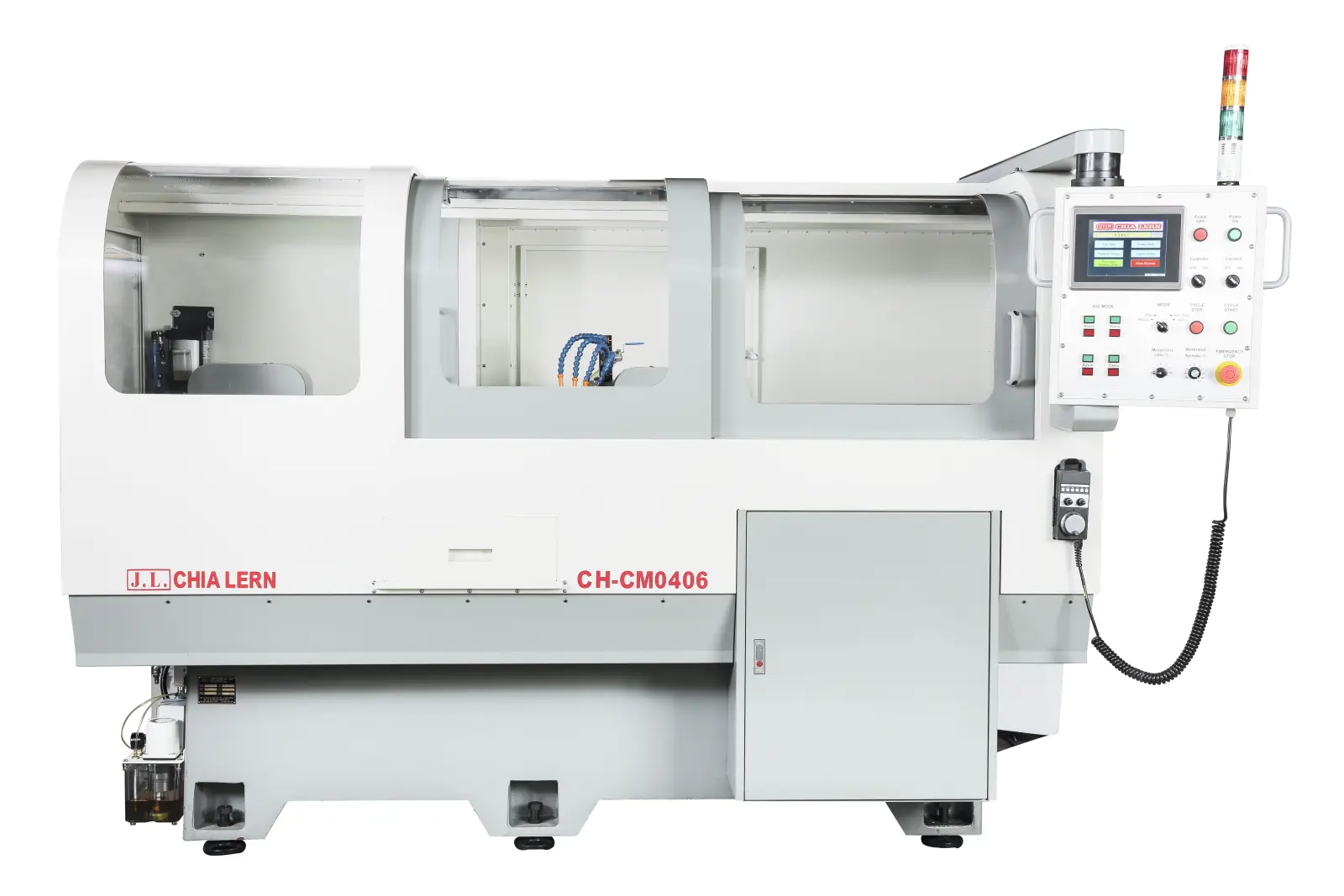

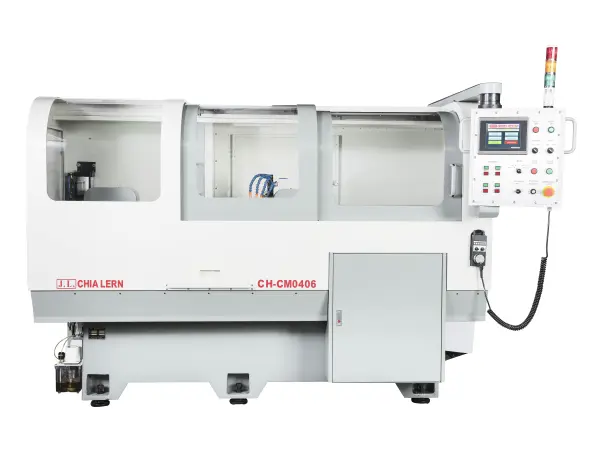

Inteligentna szlifierka 6-osiowa do cięcia i fazowania prętów oraz wałków z węglika spiekanego i stali szybkotnącej HSS oraz proszkowej PM - model CH-CM0406

Automatyczna obrabiarka łącząca oba procesy cięcia i fazowania prętów i wałków

Cechy szlifierki do cięcia i fazowania prętów oraz wałków z węglika spiekanego i stali szybkotnącej HSS oraz proszkowej PM - 6-osiowa maszyna CNC

• Połączenie procesów cięcia i fazowania
• Podwójne zaciski zapewniające pewne trzymanie materiału podczas rozładunku
• W pełni automatyczny załadunek i rozładunek
• Wrzeciona z podwójnym serwonapędem
• Fazowanie dwustronne
• Sterowanie serwo na sześciu osiach

Specyfikacja 6-osiowej maszyny łączącej cięcie i fazowanie pretów z węglika i HSS

Podstawowa specyfikacja CH-CM0406

• Rozmiar maszyny (Dł. x Szer. x Wys. / mm): 2540 x 1470 x 1950
• Waga maszyny (kg): 2050
• Wymagania zasilania: 3 Ø AC 220V (380V), 60 Hz, 4,4 kW
• Tarcza do cięcia: 310D - 1.5T - 31.75 IH
• Tarcza do fazowania: 250D - 10T - 31.75 IH

Specyfikacja funkcjonalna CH-CM0406

• Zakres średnicy zewnętrznej (mm): Ø3 ~ 25
• Zakres długości (mm): 100 ~ 600
• Kąt fazowania (˚): 60 ~ 135 (w zależności od kąta tarczy)

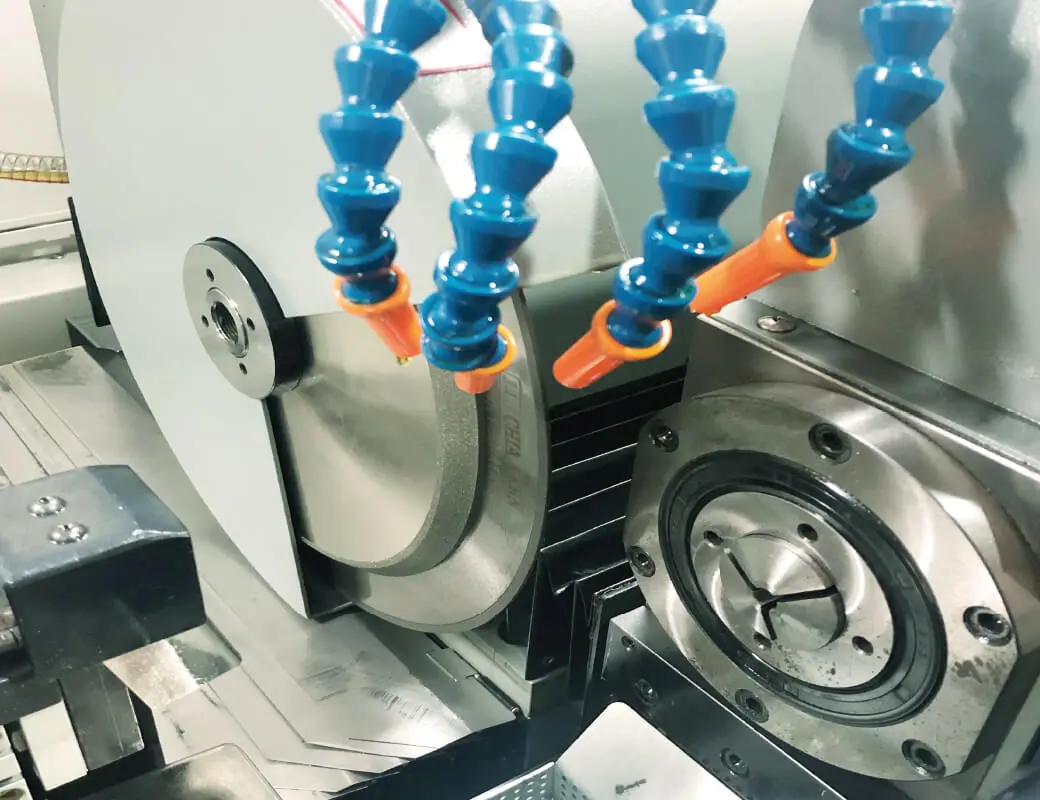

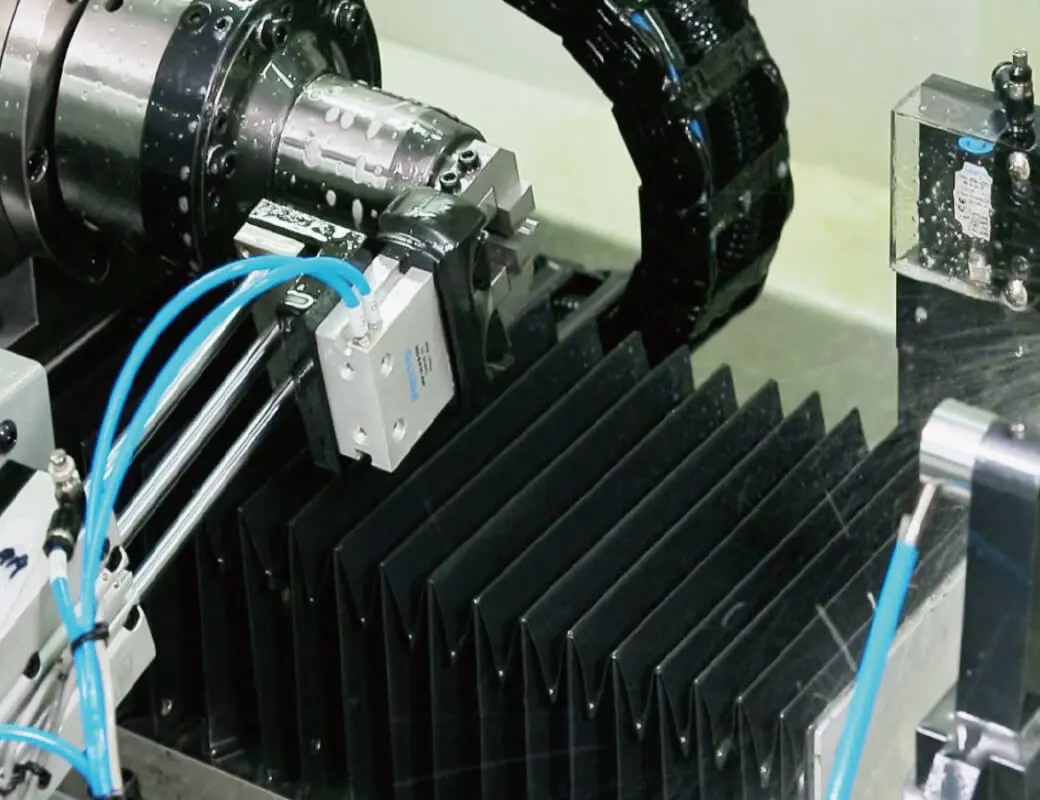

Opcje

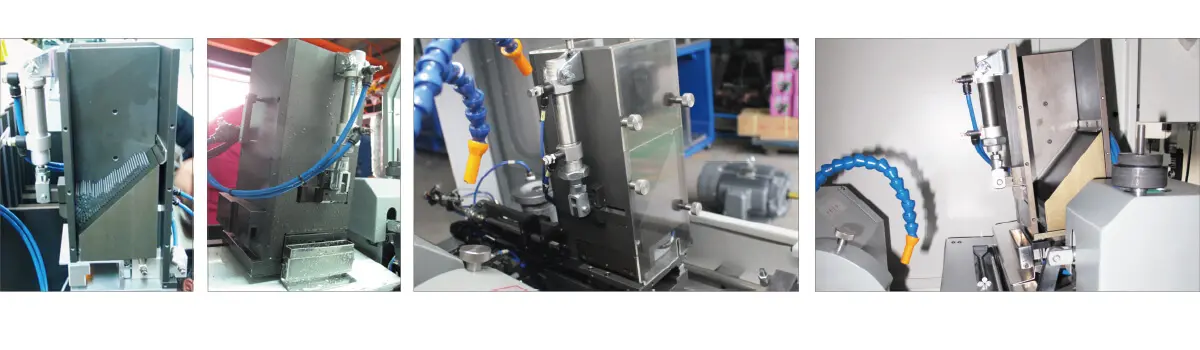

Struktura załadunku dla krótszych narzędzi

• Zakres średnicy zewnętrznej (mm): Ø3 ~ 12
• Zakres długości (mm): Ø50 ~ 80
• Możliwość zastosowania do krótkich lub używanych narzędzi

Wprowadzenie do wyposażenia

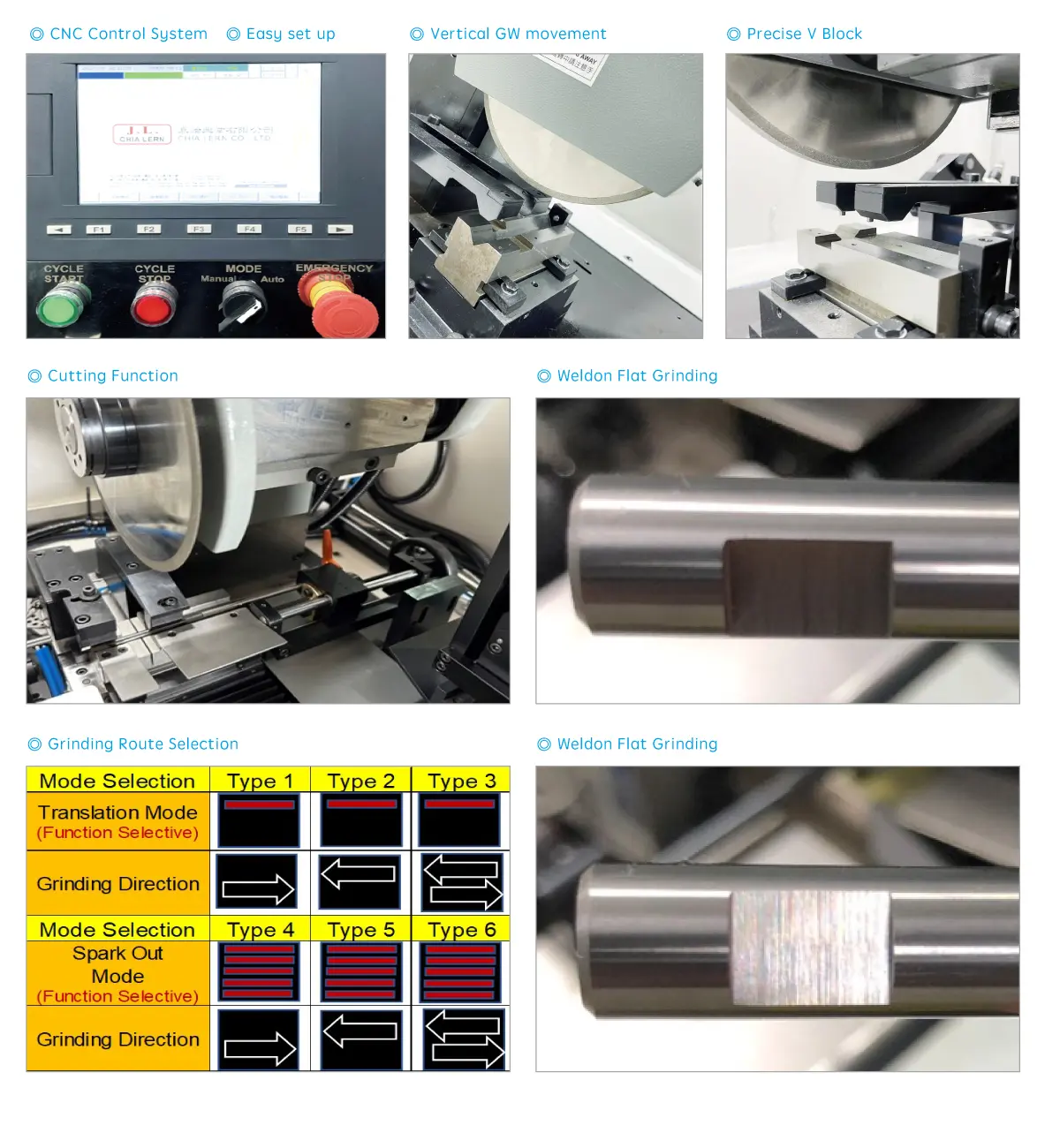

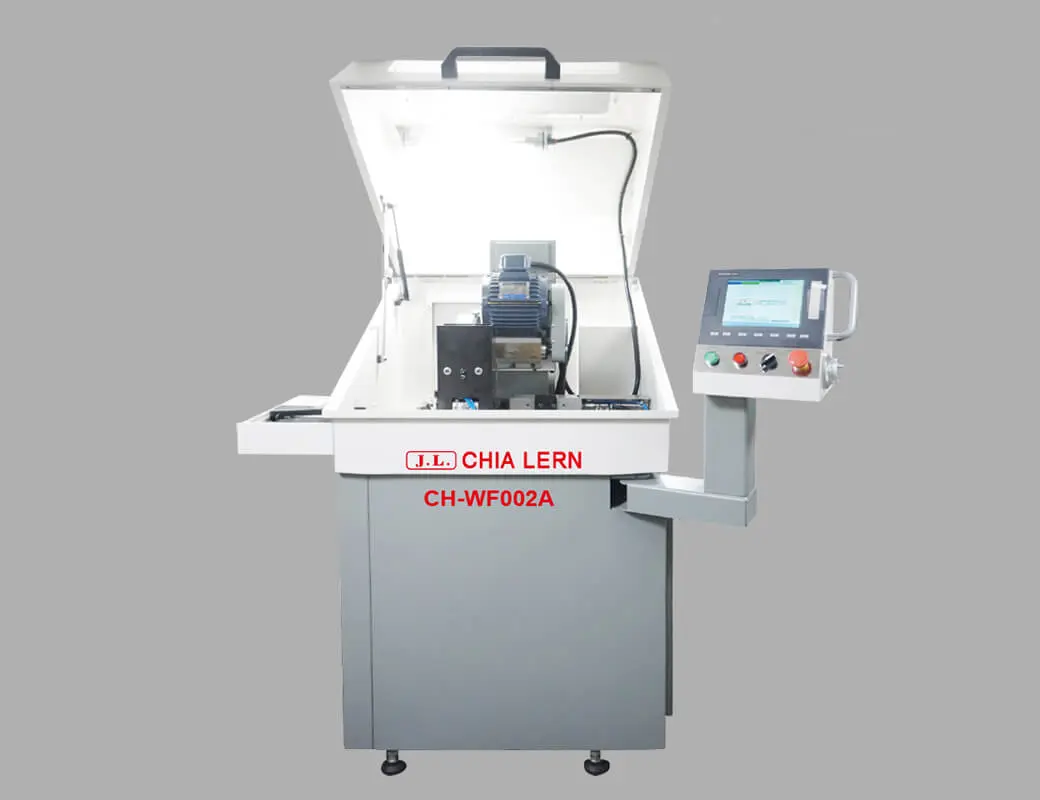

Automatyczna szlifierka bisiowa do szlifowania płaskich powierzchni Weldona i cięcia prętów oraz wałków z węglika spiekanego oraz stali szybkotnącej HSS  - model CH-WF002A

Idealny rozwiązanie do obróbki i szlifowania płaskich powierzchni Weldona.

Cechy szlifierki do cięcia prętów z węglika spiekanego i HSS oraz szlifowania na płasko Weldona

• Oblicza pozycję stykową po wprowadzeniu średnicy pręta
• Kolorowy ekran dotykowy, wyświetlanie pozycji tarczy szlifierskiej
• Regulacja dwóch prędkości, zmienna w zakresie 0~200% podczas pracy maszyny
• Ochrona przed zakłóceniami tarczy
• Funkcja kompensacji luzów śruby kulowej
• Funkcja zapisywania parametrów
• Alternatywna kontrola cyklu lub Step+ MPG
• Funkcja kompensacji pozycji procesu
• Proces cięcia prętów dostępny po zmianie na tarczę do cięcia

Specyfikacja szlifierki do cięcia prętów oraz szlifowania na płasko Weldona - model CH-WF002A

Automatyczny załadunek

• Średnica zewnętrzna (OD): 3 ~ 14 mm
• Długość: 50 ~ 130 mm

Ręczny załadunek

• Średnica zewnętrzna (OD): 3 ~ 25 mm
• Długość: 50 ~ 150 mm

Wprowadzenie do wyposażenia

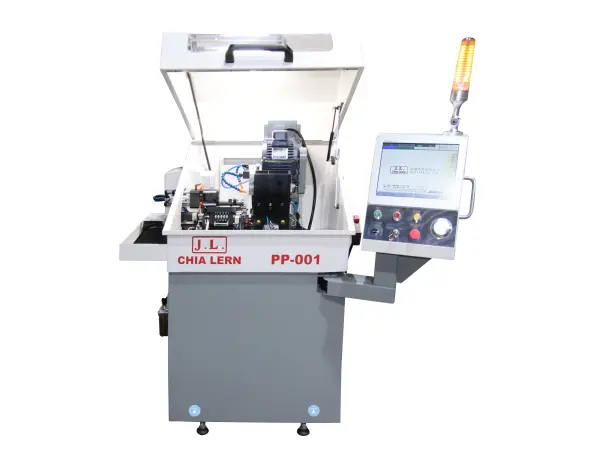

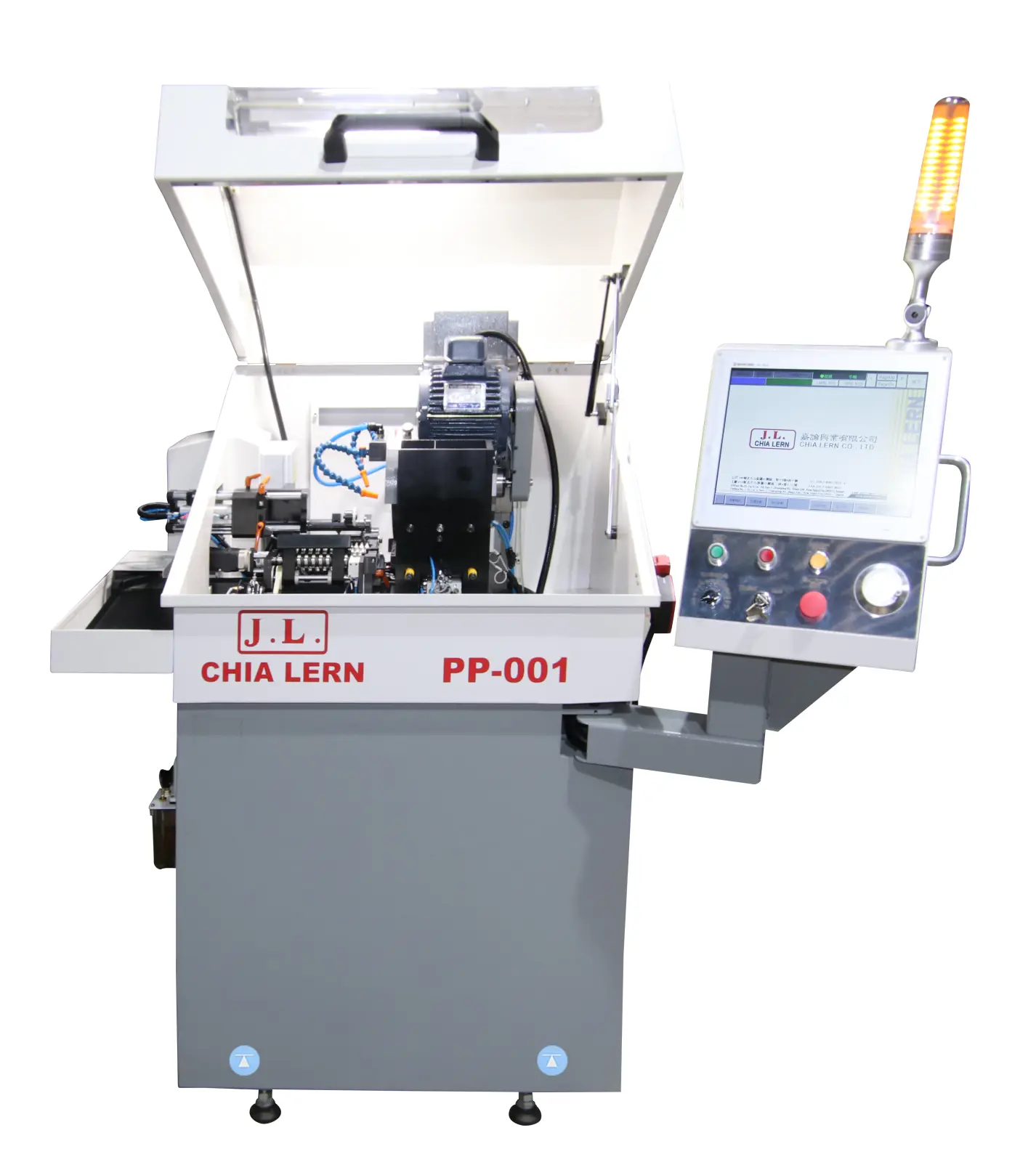

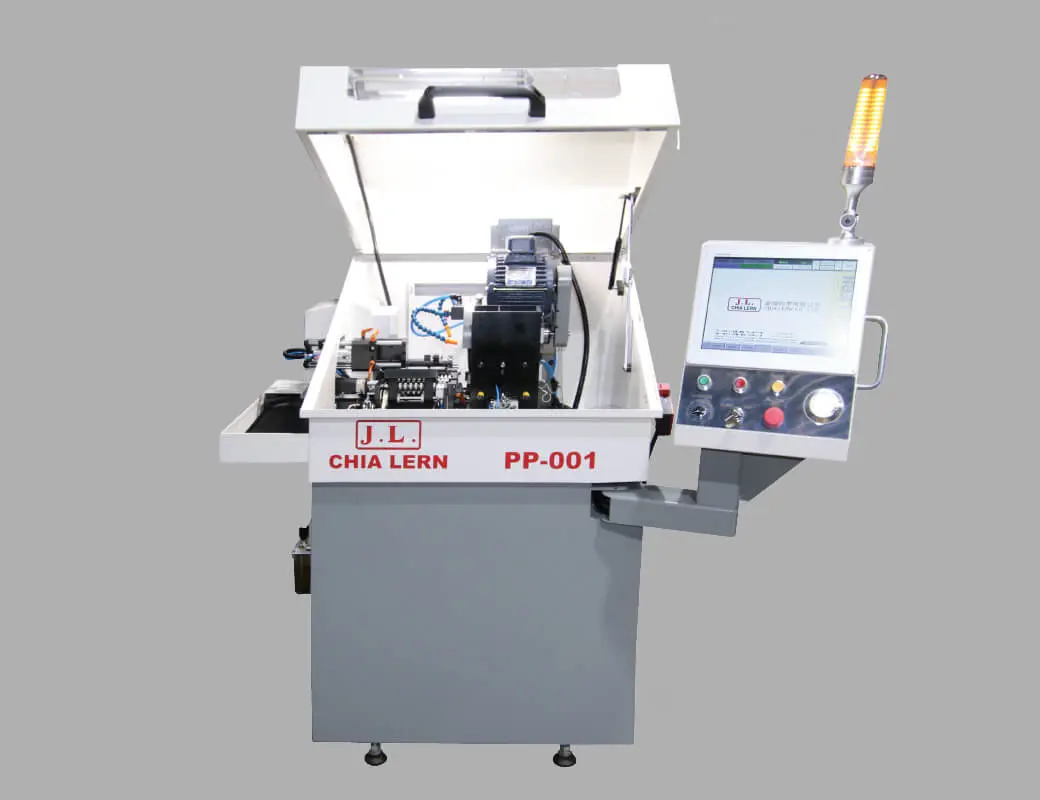

Wielofunkcyjna szlifierka czołowa PP-001 do obróbki czoła, przygotowania końcowego, promienia, fazowania

Cechy szlifierki PP-001 do szlifowania czół, promieni i fazek w prętach z węglika spiekanego i stali HSS/proszkowej PM

• Funkcja wykrywania czoła: Automatyczne precyzyjne obliczanie punktu dotknięcia
• Kolorowy ekran dotykowy: Łatwa konfiguracja każdej funkcji i operacji
• Regulacja prędkości w 2 zakresach, regulowana prędkość szlifowania w zakresie 0~150%
• Funkcja kompensacji promienia koła

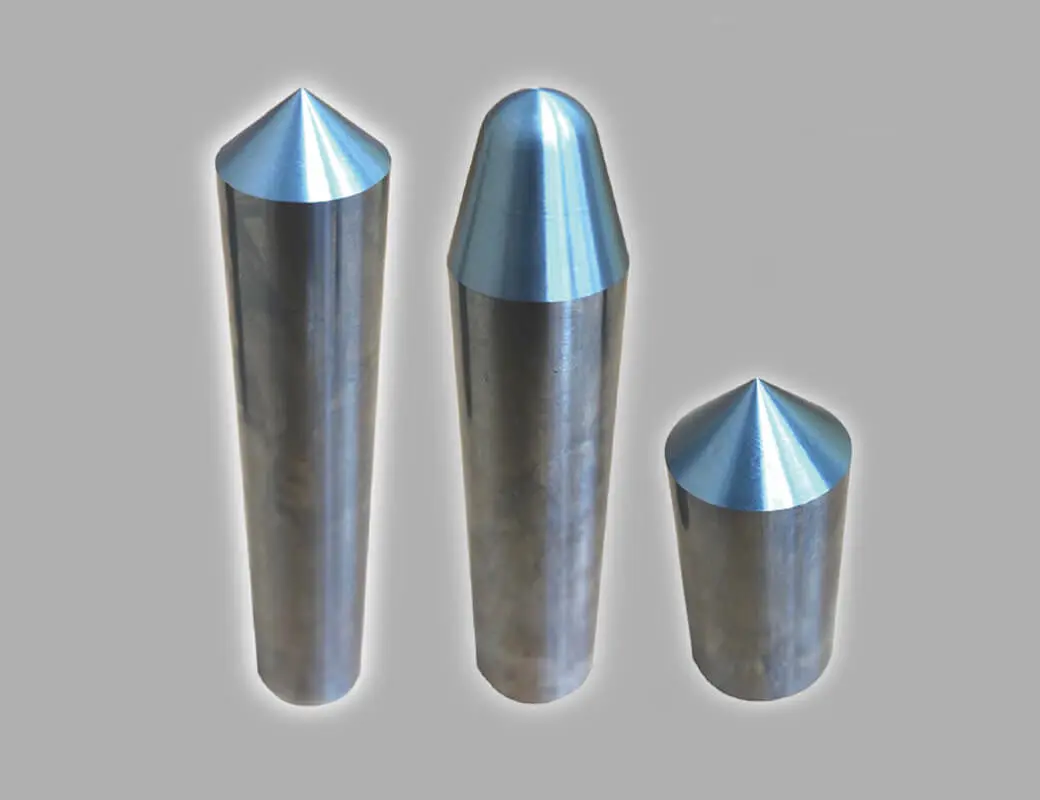

• Wielofunkcyjna obróbka szlifowania do zastosowań takich jak "Przygotowanie końcowe", "Obróbka czoła", "Promień", "Fazowanie + Promień", "Obróbka czoła + Fazowanie"

Specyfikacja szlfiierki PP-001 do obróbki czół prętów i półfabrykatów z węglika spiekanego

• Wymiary maszyny: 1630 x 890 x 1580 (dł. x szer. x wys. / mm)
• Waga maszyny: 800 kg
• Zapotrzebowanie na moc: 3 Ø AC220V (380V), 60Hz, 7,6 kW
• Zakres średnicy zewnętrznej: Ø320 mm
• Zakres długości: 45-150 mm

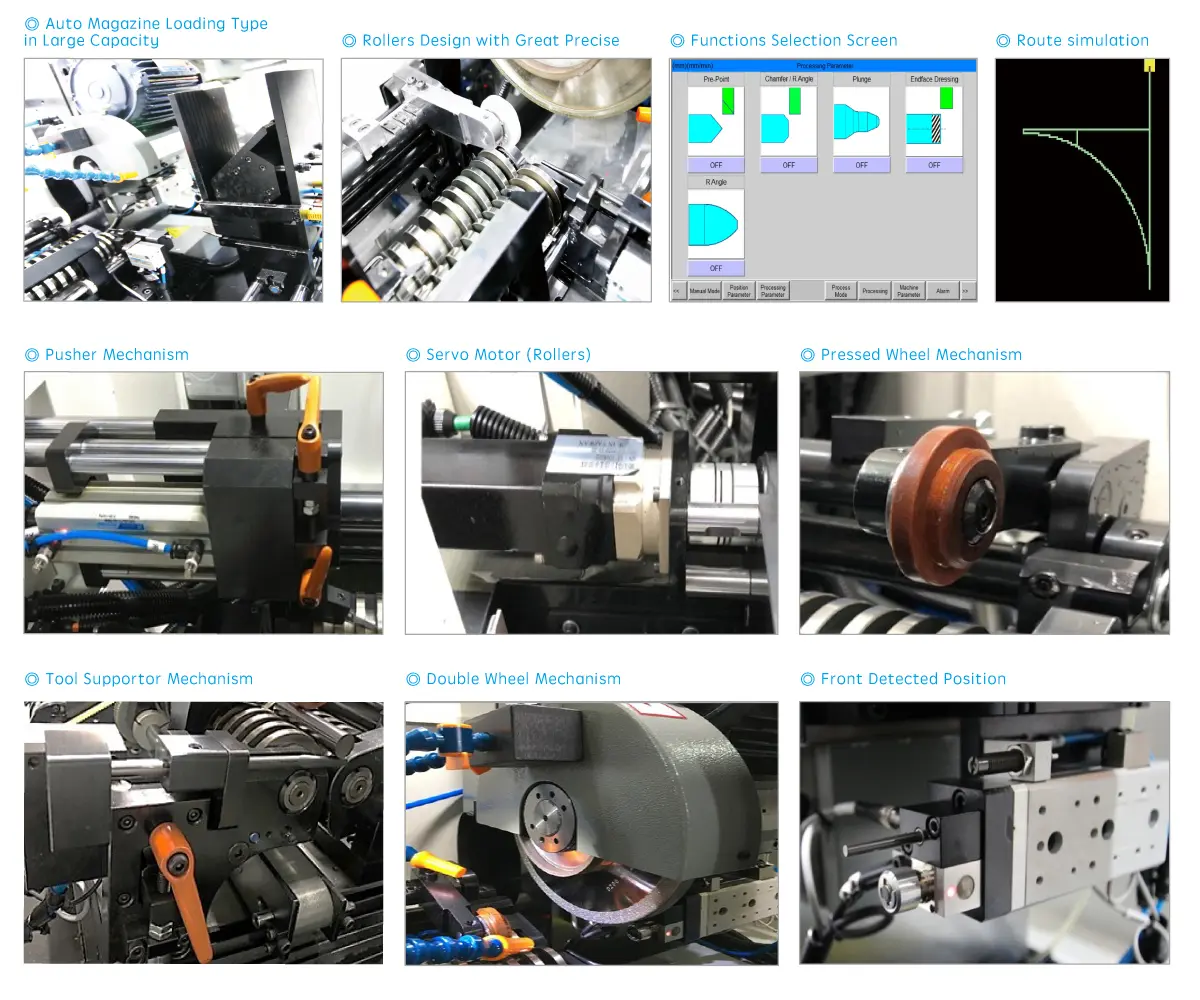

Wprowadzenie do wyposażenia:
