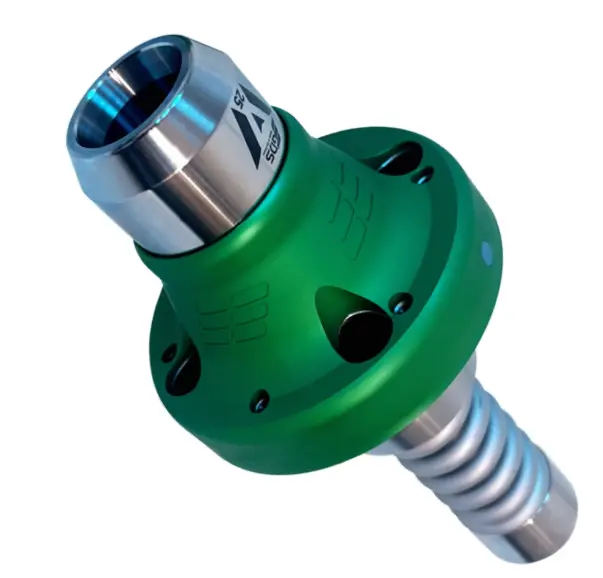

GDS Scorpion na tulejki Nann oraz Schaublin W20 i W25 - precyzyjny uchwyt do szlifierek narzędziowych z gwarantowanym biciem po wymianie tulejki na poziomie 5μm - pełny przewodnik

GDS Scorpion – uchwyt do szlifierek narzędziowych pod tulejki Nann, Schaublin W20, W25

Uchwyt GDS Scorpion to mechaniczne rozwiązanie opracowane jako alternatywa dla systemu Schaublin SRS. Łączy kompatybilność z tulejkami Nann, W20 i W25 z zaletami konstrukcji premium znanej z uchwytu µGrind. Scorpion został zaprojektowany z myślą o zapewnieniu wysokiej precyzji bicia przy jednoczesnym uproszczeniu obsługi i obniżeniu kosztów zakupu w porównaniu do oryginalnych systemów Schaublin.

Ogólną broszurę uchwytów i produktów GDS znajdziesz tutaj.

1. Konstrukcja i zasada działania uchwytu GDS Scorpion na tulejki Nann i Schaublin

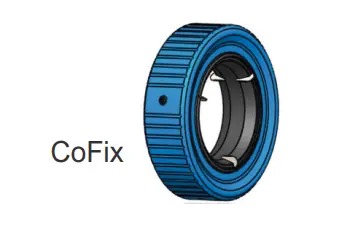

Scorpion wykorzystuje mechaniczny system mocowania tulejek oparty na rozwiązaniach premium z uchwytu µGrind. Opracowany przez GDS system łapania tulejki różni się od tego w Schaublin SRS, co pozwala na uzyskanie gwarantowanego bicia na poziomie 5 μm nawet po wymianie tulejki na inną – bez konieczności ponownego ustawiania bicia. Rozwiązanie to skraca czas przezbrojenia maszyny i zwiększa efektywność procesów produkcji i regeneracji narzędzi. Do każdego sprzedanego uchwytu dołączamy również tzw. cofix - klucz do odkręcania i zakręcania tulejek.

2. Kluczowe zalety uchwytu GDS Scorpion do szlifierek narzędziowych

• Kompatybilność z tulejkami Nann lub W20 lub W25.
• Gwarancja 5 μm bicia po wymianie tulejki bez dodatkowej regulacji.
• Niższy koszt zakupu niż w systemie Schaublin SRS.
• Trwała konstrukcja mechaniczna z możliwością regeneracji.
• Wykorzystanie sprawdzonej technologii z uchwytu µGrind, dzięki czemu nie ustawia się bicia na części z gwintem w tulejce.

Tulejka Nann - również mamy je w swojej ofercie!

Z ograniczeń podobnie jak inne uchwyty mechaniczne GDS, Scorpion wymaga ręcznej wymiany tulejek, co uniemożliwia mieszanie średnic prętów w jednym cyklu automatycznym.

3. Zastosowania pod tulejki W20 i W25 naszego mechanicznego uchwytu GDS Scorpion

Scorpion to idealne rozwiązanie dla użytkowników, którzy chcą zachować kompatybilność z tulejkami Nann, W20 lub W25, a jednocześnie oczekują wyższej precyzji, prostszej obsługi i większej trwałości niż oferuje Schaublin SRS. Doskonale sprawdza się w produkcji seryjnej i regeneracji narzędzi skrawających.

4. Porównanie uchwytów do szlifierek narzędziowych GDS Scorpion z Schaublin SRS

Oba systemy – Scorpion i Schaublin SRS – korzystają z tych samych typów tulejek (W20 lub W25), co zapewnia pełną kompatybilność pod względem osprzętu. Różnice tkwią w konstrukcji mechanizmu mocowania: Scorpion wykorzystuje wewnątrz system premium z µGrind, dzięki czemu zapewnia stałe bicie rzędu 5 μm przy każdej wymianie tulejki, bez potrzeby dodatkowej regulacji. W SRS często konieczne jest ponowne ustawienie bicia po wymianie tulejki, co wydłuża czas przezbrojenia. Scorpion jest również rozwiązaniem bardziej ekonomicznym, zachowując jednocześnie wysoką trwałość i możliwość regeneracji korpusu uchwytu.

5. Jaki uchwyt narzędziowy należy wybrać i kiedy GDS Scorpion znajduje zastosowanie

Scorpion to nowoczesna, mechaniczna alternatywa dla systemu Schaublin SRS, zapewniająca większą wygodę obsługi, wyższą powtarzalność parametrów oraz niższy koszt zakupu. Dzięki kompatybilności z tulejkami W20 i W25 oraz wykorzystaniu technologii µGrind, stanowi atrakcyjną propozycję dla zakładów produkcyjnych i ostrzalni narzędzi.

W przypadku gdy rozważany jest zakup nowego uchwytu narzędziowego zdecydowane zalecamy nasz flagowy model GDS μGrind "Super Chuck", natomiast w przypadku posiadania dużej liczby tulejek W20, W25 uchwyt do szlifierek narzędziowych GDS Scorpion będzie fantastyczną alternatywą dla mechanicznego systemu konkurencji.

Tulejki Schaublin W25 (po lewej) i W20 (po prawej) pod mechaniczne uchwyty szlifierskie Schaublin RS i SRS oraz GDS Scorpion

Poniżej lista producentów szlifierek narzędziowych, na których mogą pracować uchwyty szlifierski GDS Scorpion pod tulejki W20 i W25 od GDS:

• Szlifierki narzędziowe Joerg

• Szlifierki narzędziowe Anca: ANCA FX, ANCA MX7, ANCA TX

• Szlifierki narzędziowe Deckel / ISOG

• Szlifierki narzędziowe Ewag

• Szlifierki narzędziowe Haas

• Szlifierki narzędziowe Hawema

• Szlifierki narzędziowe Reinecker

• Szlifierki narzędziowe Rollomatic

• Szlifierki narzędziowe Saacke: SAACKE UW1D (UWID), SAACKE UW2D (UWIID), SAACKE UW1F (UWIF)

• Szlifierki narzędziowe Schneeberger

• Szlifierki narzędziowe Schütte

• Szlifierki narzędziowe SMP

• Szlifierki narzędziowe Strausak

• Szlifierki narzędziowe TTB

• Szlifierki narzędziowe Walter: Helitronic Mini Power, Helitronic Mini Automation, Helitronic Power, Helitronic Vision, Helitronic Micro, Helitronic Essential, Helicheck (maszyna pomiarowa)

• Szlifierki narzędziowe Zaro

• Szlifierki narzędziowe Vollmer

• I pozostałe niewymienione!

Przewodniki na blogu po pozostałych uchwytach i innych uchwytach do szlifierek narzędziowych od GDS:

Precyzyjny uchwyt do szlifierek narzędziowych GDS µGrind – Super Chuck: pełny przewodnik - tutaj

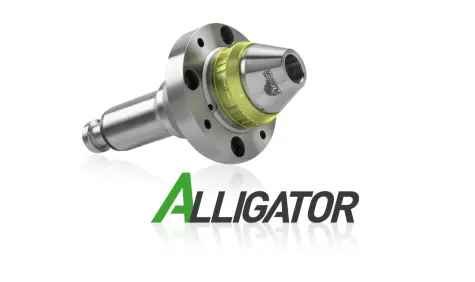

GDS Alligator - precyzyjny uchwyt hydrauliczny do szlifierek narzędziowych na tulejki redukcyjne oraz bagnetowe tulejki Bajonett do produkcji automatycznej - tutaj.
