Hydrauliczne i mechaniczne uchwyty do szliferek narzędziowych GDS xGrind SK50 - pełny przewodnik
precyzyjny-uchwyt-sk50-szlifowanie-narzedzi-hydrauliczny-mechaniczny-gds-xgrind

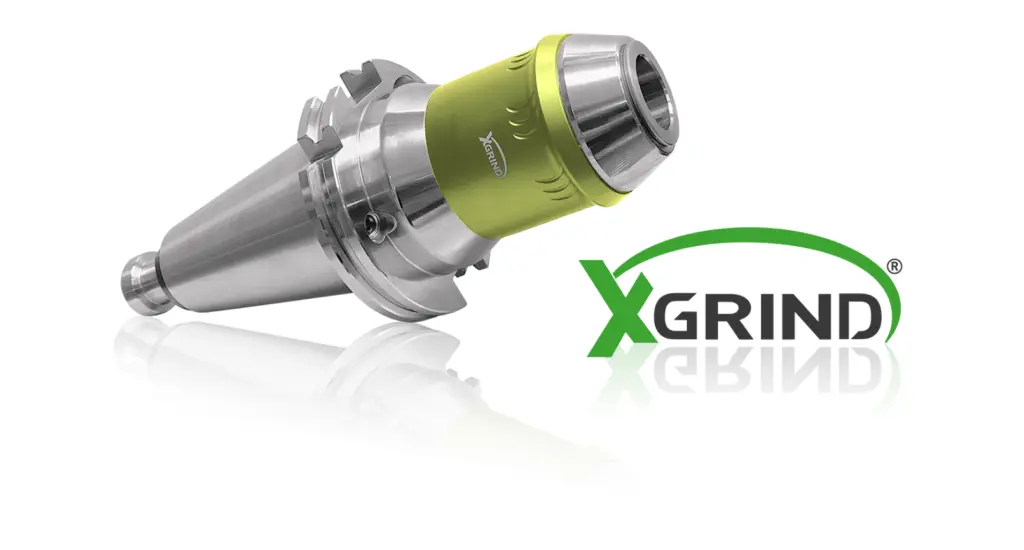

Uchwyty SK50 xGrind od GDS – uchwyty pod ręczny załadunek w wersji hydraulicznej na tulejki redukcyjne i na ultraprecyzyjne tulejki HPS


Uchwyty do szlifowania narzędzi skrawających GDS xGrind z SK50 - jednostkowa produkcja, gdy musisz zdjąć uchwyt z narzędziem ze szlifierki narzędziowej, aby sprawdzić na maszynie pomiarowej i wykonać ewentualne korekty na narzędziu


Uchwyty GDS SK50 to rozwiązania dedykowane do szlifierek narzędziowych, przeznaczone do pracy z ręcznym załadunkiem prętów. Dostępne są w dwóch wersjach: hydraulicznej na tulejki redukcyjne oraz mechanicznej z tulejkami HPS. Oba warianty bazują na stożku SK50, co zapewnia wysoką sztywność mocowania i kompatybilność z wieloma maszynami. Dodatkową zaletą tego typu uchwytów jest fakt, że niektórzy klienci wykorzystują je do pomiarów pośrednich – mogą wyjąć produkowane narzędzie razem z uchwytem, zanieść je na maszynę pomiarową, np. Zoller, wykonać kontrolę wymiarów, a następnie włożyć z powrotem do szlifierki i przeprowadzić korekcyjne szlifowanie, jeśli jest to wymagane.

Uchwyty GDS xGrind SK50 zapewniają bardzo wysoką koncentryczność i powtarzalność, niezależnie od wersji hydraulicznej czy mechanicznej, cechy wspólne:

  • Doskonałe tłumienie drgań, zapewnia równomierne usuwanie materiału, zoptymalizowane posuwy, lepszą jakość powierzchni oraz mniejsze zużycie ściernicy.
  • Zwężony profil i mniejsza średnica czoła – lepszy dostęp ściernicy i brak kolizji.
  • Trwalsza konstrukcja w porównaniu z konkurencją.
  • Śruba zaciskowa ustawiona pod bardziej ergonomicznym kątem, co zmniejsza ryzyko urazu.
  • Standardowy interfejs SK50 – uniwersalne zastosowanie.

1. Klasyczna wersja hydrauliczna uchwytów SK50 od GDS - GDS SK50 xGrind Hydro na standardowe tulejki redukcyjne

precyzyjny-uchwyt-sk50-gds-xgrind-szlifowanie-narzedzi-hydrauliczny-tulejki-redukcyjne.png

Hydrauliczna wersja uchwytu SK50 wykorzystuje ciśnienie oleju do zacisku pręta w tulei mocującej. Rozwiązanie to jest proste w obsłudze, umożliwia szybkie mocowanie narzędzi i wymaga minimalnego wysiłku operatora. Jest szczególnie przydatne w produkcji krótkoseryjnej i tam, gdzie liczy się czas przezbrojenia. Jednak jak wszystkie systemy hydrauliczne, charakteryzuje się mniejszą trwałością w porównaniu z rozwiązaniami mechanicznymi i wymaga regularnej konserwacji układu hydraulicznego.

Zalety hydraulicznego uchwytu GDS xGrind SK50:

  • Bardzo szybkie mocowanie i zwalnianie pręta.
  • Łatwa obsługa bez konieczności stosowania dodatkowych tulejek.
  • Dobra precyzja w standardowych zastosowaniach (5–8 μm bicia).
  • Idealne do krótkich serii i częstych zmian narzędzi.

Ograniczenia hydraulicznego uchwytu GDS xGrind SK50:

  • Niższa trwałość niż w wersjach mechanicznych.
  • Możliwość wycieków oleju i spadku precyzji w czasie eksploatacji.
  • Ograniczona żywotność elementów uszczelniających.

Warianty uchwytu hydraulicznego GDS SK50 xGrind Hydro - produkcja i regeneracja narzędzi skrawających

Uchwyt dostępny jest w trzech wariantach: 12, 20 i 32 mm.
Każdy uchwyt zaciska swoją średnicę nominalną oraz mniejsze średnice przy użyciu standardowych tulejek redukcyjnych:

  • Uchwyt hydrauliczny GDS SK50 xGrind 12 mm: tulejki redukcyjne dla fi3–8 mm
  • Uchwyt hydrauliczny GDS SK50 xGrind 20 mm: tulejki redukcyjne dla fi3–18 mm
  • Uchwyt hydrauliczny GDS SK50 xGrind 32 mm: tulejki redukcyjne dla fi6–25 mm

2. Ulepszona wersja mechaniczna uchwytów SK50 od GDS, na ultraprecyzyjne tulejki HPS przy szlifowaniu narzędzi skrawających - GDS SK50 xGrind HPS20


Mechaniczna wersja SK50 z tulejkami HPS łączy prostotę konstrukcji z wysoką precyzją i trwałością. Tulejki HPS charakteryzują się dużą siłą zacisku, minimalnym biciem (nawet 2–3 μm) oraz żywotnością liczona w latach. Wersja ta jest szczególnie polecana tam, gdzie priorytetem jest długoterminowa stabilność parametrów oraz ograniczenie kosztów eksploatacyjnych.

Zalety mechanicznego uchwytu GDS xGrind SK50 HPS20:

  • Wysoka precyzja bicia (2–3 μm).
  • Bardzo duża trwałość tulejek i korpusu uchwytu.
  • Możliwość regeneracji uchwytu.
  • Stabilne parametry w długotrwałej eksploatacji.
  • Niższe koszty utrzymania niż w wersji hydraulicznej.
  • Wykorzystuje tuleje HPS 20, które zapewniają najwyższą odporność na ugięcia podczas szlifowania.
  • Do zaciśnięcia potrzebuje o połowę mniej obrotów śruby niż inne systemy – oszczędność czasu.

Ograniczenia mechanicznego uchwytu GDS xGrind SK50 HPS20:

  • Konieczność ręcznej wymiany tulejek przy zmianie średnicy pręta.
  • Wymagane precyzyjne pozycjonowanie pręta lub robota ze względu na niewielkie „otwieranie” tulejek.

Ultraprecyzyjne tulejki HPS od GDS, pokrywane i z ogromną powierzchnią przylegania

3. Porównanie wersji hydraulicznej i mechanicznej HPS uchwytów GDS xGrind SK50, do produkcji i regeneracji narzędzi skrawających na szlifierkach narzędziowych

Hydrauliczna wersja SK50 oferuje większą szybkość obsługi i mniejsze wymagania co do precyzji załadunku, natomiast wersja HPS zapewnia wyższą precyzję, większą trwałość i niższe koszty eksploatacji. Wybór pomiędzy nimi zależy od profilu produkcji – krótkie serie i częste przezbrojenia preferują hydraulikę, podczas gdy długie serie i produkcja wymagająca najwyższej precyzji skorzystają na wersji z tulejkami HPS od GDS. GDS SK50 to uniwersalne uchwyty do ręcznego załadunku prętów, dostępne w wersji hydraulicznej dla szybkich przezbrojeń oraz w wersji HPS dla maksymalnej precyzji i trwałości. Oba rozwiązania zapewniają kompatybilność z szeroką gamą szlifierek narzędziowych i mogą być dopasowane do indywidualnych potrzeb produkcyjnych.

uchwyty-szlifierskie-sk-50-do-produkcji-narzedzi-skrawajacych-porownanie-mechaniczne-hydrauliczne-gds-xGrind.png

Poniżej lista producentów szlifierek narzędziowych, na których mogą pracować nasze uchwyty od GDS, w tym SK50:

  • Szlifierki narzędziowe Joerg
  • Szlifierki narzędziowe Anca: ANCA FX, ANCA MX7, ANCA TX
  • Szlifierki narzędziowe Deckel / ISOG
  • Szlifierki narzędziowe Ewag
  • Szlifierki narzędziowe Haas
  • Szlifierki narzędziowe Hawema
  • Szlifierki narzędziowe Reinecker
  • Szlifierki narzędziowe Rollomatic
  • Szlifierki narzędziowe Saacke: SAACKE UW1D (UWID), SAACKE UW2D (UWIID), SAACKE UW1F (UWIF)
  • Szlifierki narzędziowe Schneeberger
  • Szlifierki narzędziowe Schütte
  • Szlifierki narzędziowe SMP
  • Szlifierki narzędziowe Strausak
  • Szlifierki narzędziowe TTB
  • Szlifierki narzędziowe Walter: Helitronic Mini Power, Helitronic Mini Automation, Helitronic Power, Helitronic Vision, Helitronic Micro, Helitronic Essential, Helicheck (maszyna pomiarowa)
  • Szlifierki narzędziowe Zaro
  • Szlifierki narzędziowe Vollmer
  • I pozostałe niewymienione!
uchwyt-narzedziowy-gds-premium-uGrind-do-szlifierek-narzedziowych-Anca-Vollmer-Walter-Saacke-pozostale.png
