Pomiar kół zębatych i wielowypustów – co mierzą maszyny TTi?

Maszyny pomiarowe TTi są przeznaczone do precyzyjnego pomiaru kół zębatych i wielowypustów w odniesieniu do najważniejszych cech geometrycznych uzębienia. W zależności od modelu umożliwiają pomiar uzębień wewnętrznych i zewnętrznych, kół zębatych walcowych prostych i skośnych, kół stożkowych prostych, wielowypustów oraz wybranych listew zębatych.

Maszyny TTi pozwalają na pomiar:

• profilu zęba,
• linii zęba,
• podziałki zęba,
• bicia uzębienia,
• odchyłek kąta przyporu,
• odchyłek kąta pochylenia,
• zniekształceń po obróbce cieplnej,
• a w zależności od konfiguracji również pomiar przez wałeczki oraz kontrolę współpracy z kołem wzorcowym.

Precyzyjny pomiar kół zębatych jest kluczowy dla oceny jakości przekładni, cichej pracy uzębienia, prawidłowego zazębienia oraz kontroli zgodności wyrobu z założoną klasą dokładności. Dotyczy to zarówno produkcji seryjnej, jak i pomiarów referencyjnych, kontrolnych i wdrożeniowych.

Dlaczego maszyny pomiarowe TTi do kół zębatych są dokładniejsze od rozwiązań ogólnych?

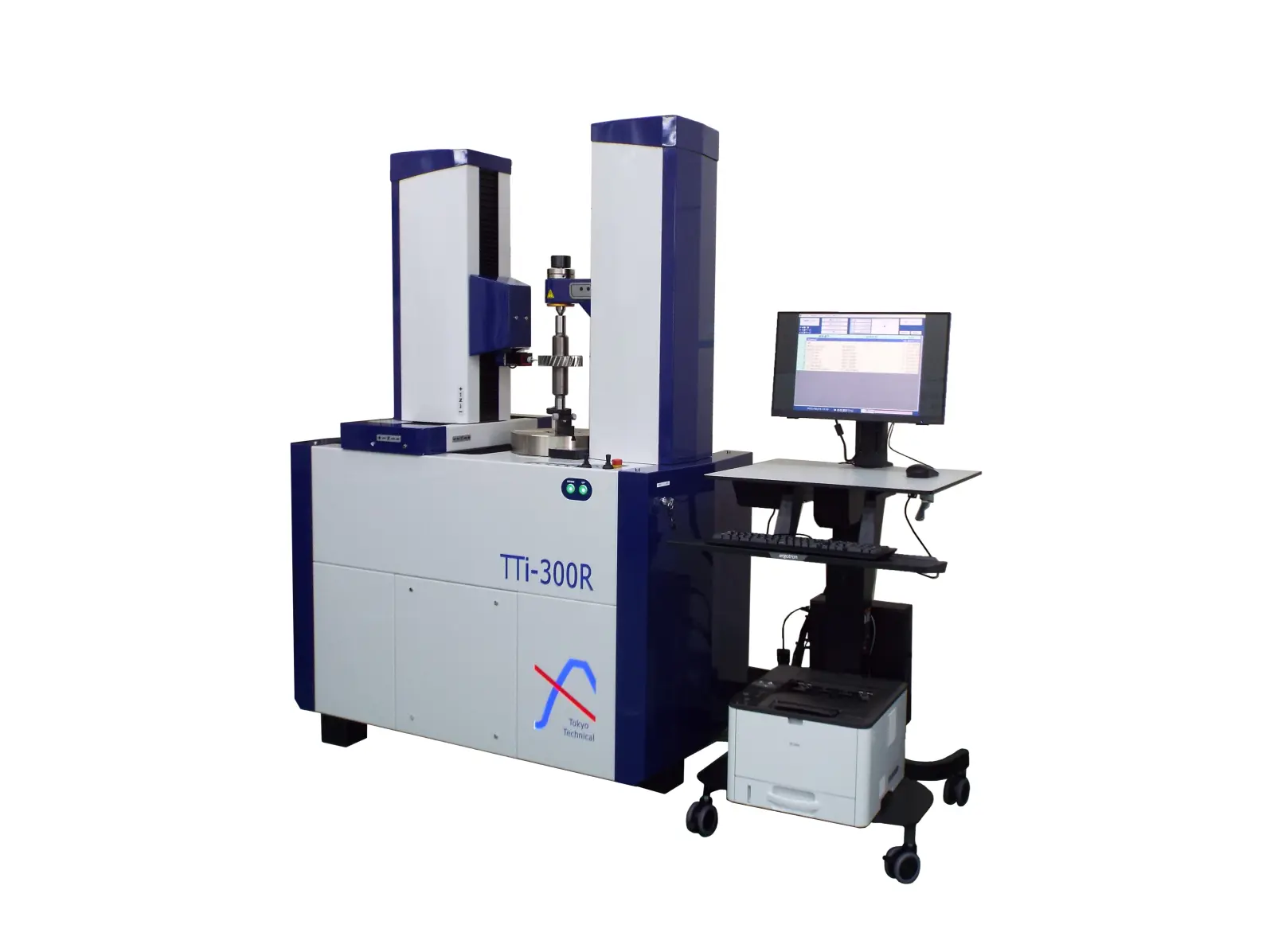

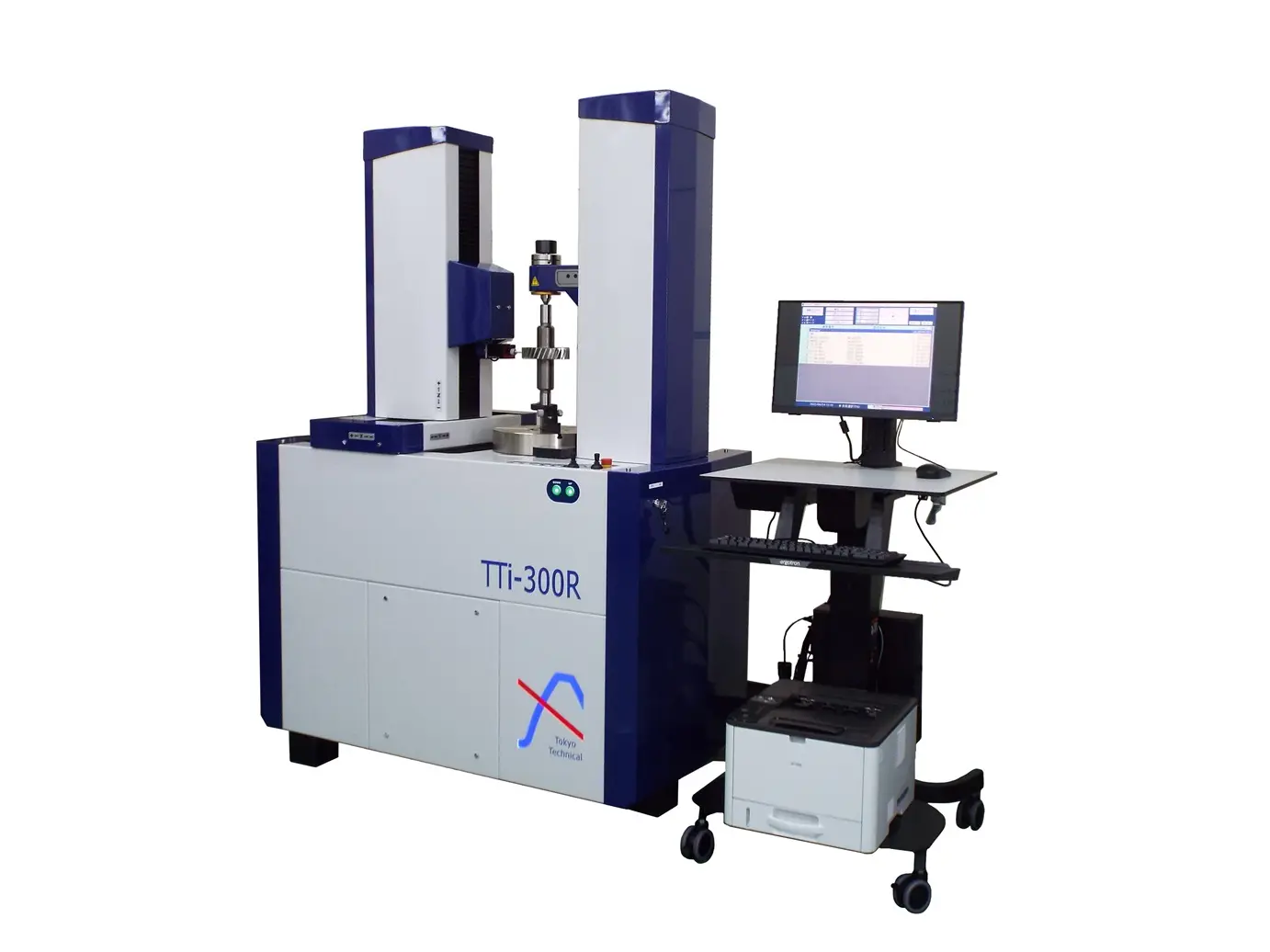

Maszyna pomiarowa do kół zębatych i wielowypustów - model TTI-300R

Japoński producent TTi od ponad 50 lat rozwija maszyny pomiarowe przeznaczone wyłącznie do pomiaru kół zębatych i wielowypustów. W przeciwieństwie do ogólnych maszyn współrzędnościowych z dodatkowym oprogramowaniem, rozwiązania TTi wykorzystują dedykowaną konstrukcję i pomiar ciągły, a nie punktowe przeliczanie. Dzięki temu możliwe jest uzyskanie bardzo wysokiej dokładności i stabilności wyników.

Najważniejsze zalety maszyn TTi:

• dokładność pomiaru ciągłego do ±0,0001 mm (±0,1 μm),
• automatyczny pomiar w bezpośrednim odniesieniu do norm uzębienia,
• automatyczne generowanie raportu pomiarowego,
• pełny pomiar profilu, linii zęba i podziałki,
• obliczanie błędów kąta przyporu, kąta pochylenia i bicia,
• możliwość porównania wyników przed i po obróbce cieplnej,
• program autodiagnozy,
• możliwość pomiaru uzębień wewnętrznych i zewnętrznych.

Dla zakładów, które chcą prowadzić precyzyjny pomiar kół zębatych, wielowypustów i narzędzi do uzębień, dedykowana maszyna pomiarowa TTi jest rozwiązaniem dokładniejszym i bardziej powtarzalnym niż systemy uniwersalne.

Cechy szczególne maszyn TTi do pomiaru kół zębatych i wielowypustów

Maszyny pomiarowe TTi do kół zębatych i wielowypustów wykorzystują autorski system pomiarowy i oprogramowanie rozwijane specjalnie do uzębień. Dzięki temu możliwy jest bardzo precyzyjny pomiar kół zębatych walcowych i wielowypustów, flanka po flance, zarówno dla uzębień wewnętrznych, jak i zewnętrznych.

Najważniejsze cechy techniczne:

• system NC/CNC opracowany przez TTi,
• autorski, superszybki program pomiarowy NDG,
• szybki i ciągły pomiar profilu, podziałki i linii zęba od modułu 0,15,

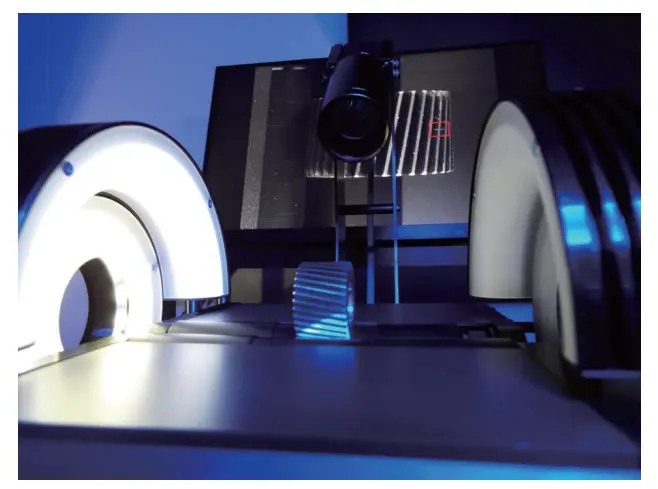

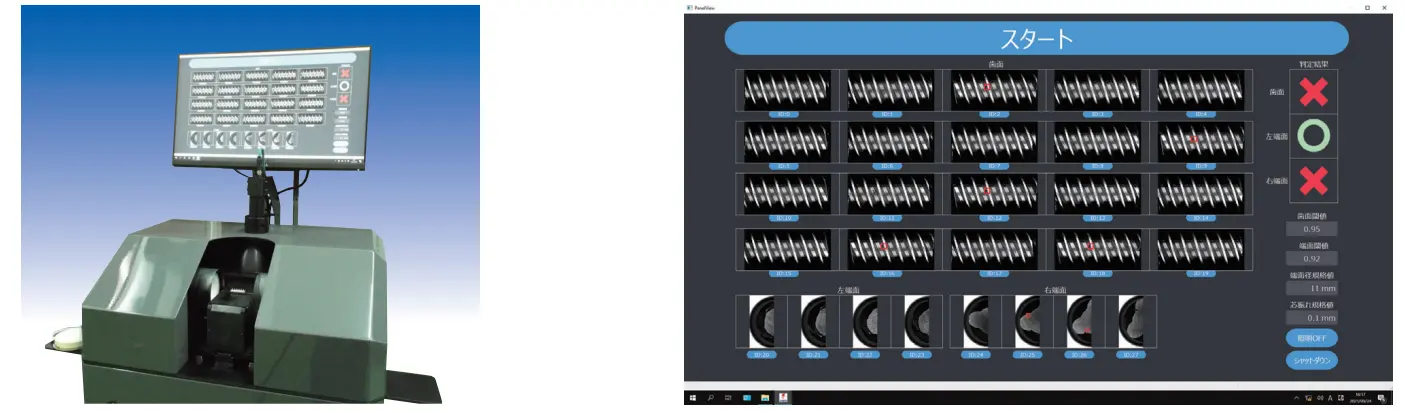

• kamera sprawdzająca lukę przed pomiarem w celu uniknięcia kolizji,
• oprogramowanie odnoszące wynik do norm JIS, DIN, ISO, AGMA i GB/T,
• raport pomiarowy generowany do pliku PDF,
• możliwość pomiaru pakietu do 10 kół zębatych w jednym zamocowaniu,
• możliwość pomiaru narzędzi do kół zębatych, frezów ślimakowych, ślimaków i wybranych narzędzi specjalnych,
• możliwość wykonania dodatkowego oprzyrządowania i uchwytów specjalnych.

Maszyny TTi zostały zaprojektowane z myślą o bardzo wysokiej stabilności układu pomiarowego, intuicyjnej obsłudze, dokładności osi oraz łatwym dostosowaniu do różnych typów uzębień i detali. Dzięki temu dobrze sprawdzają się zarówno w pomiarze kół zębatych małych modułów, jak i przy większych elementach o bardziej wymagającej geometrii.

Jakie elementy i narzędzia można mierzyć oprócz standardowych kół zębatych?

W zależności od modelu maszyny i konfiguracji oprogramowania możliwy jest nie tylko pomiar klasycznych kół zębatych walcowych i wielowypustów, ale również pomiar uzębień wewnętrznych, kół stożkowych prostych oraz wybranych narzędzi do produkcji uzębień.

Oferowane rozwiązania mogą być wykorzystywane do pomiaru takich elementów jak:

• uzębienia wewnętrzne i zewnętrzne,
• koła stożkowe proste i skośne,
• wielowypusty,
• ślimaki,
• ślimacznice,
• frezy ślimakowe,
• K-chart w szlifowaniu kół zębatych,
• wiórkowniki,
• wybrane narzędzia specjalne do produkcji kół zębatych i wielowypustów.

Dzięki temu możliwe jest objęcie kontrolą jakości nie tylko gotowego detalu, ale również narzędzi i elementów współpracujących, które mają bezpośredni wpływ na końcową geometrię uzębienia i dokładność wykonania części.

Maszyny do pomiaru kół zębatych, wielowypustów i listew zębatych – zakres oferty

W naszej ofercie znajdują się maszyny pomiarowe TTi przeznaczone do różnych zastosowań związanych z kontrolą jakości uzębień i wielowypustów. Obejmuje to zarówno klasyczne maszyny do pełnego pomiaru kół zębatych, jak i urządzenia do pomiaru przez wałeczki, kontroli współpracy z kołem wzorcowym, pomiaru bicia oraz wybrane rozwiązania do listew zębatych.

Oferujemy między innymi:

• maszyny pomiarowe o systemie pomiaru ciągłego do kół zębatych i wielowypustów,
• maszyny do sprawdzania współpracy z kołem kontrolnym lub wzorcowym,

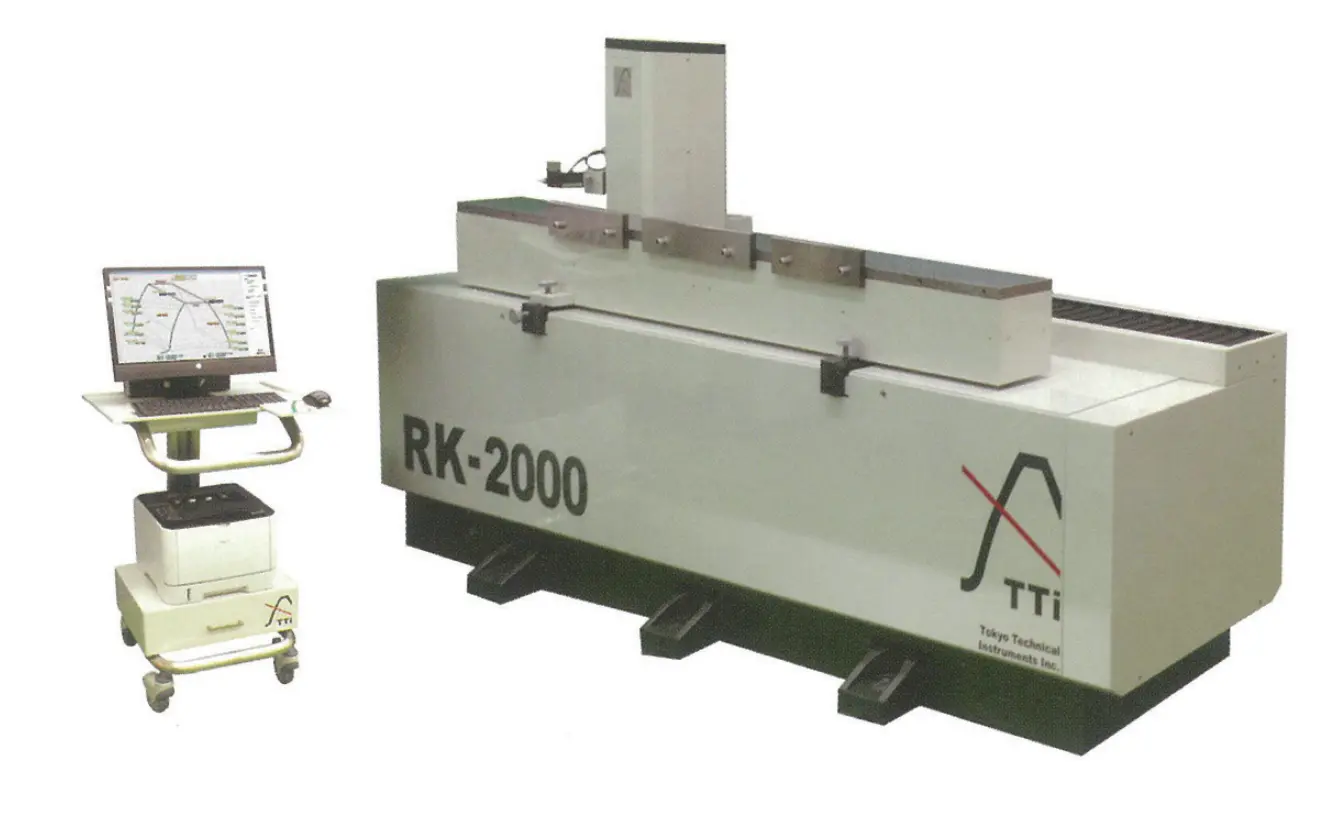

• maszyny pomiarowe do listew zębatych,

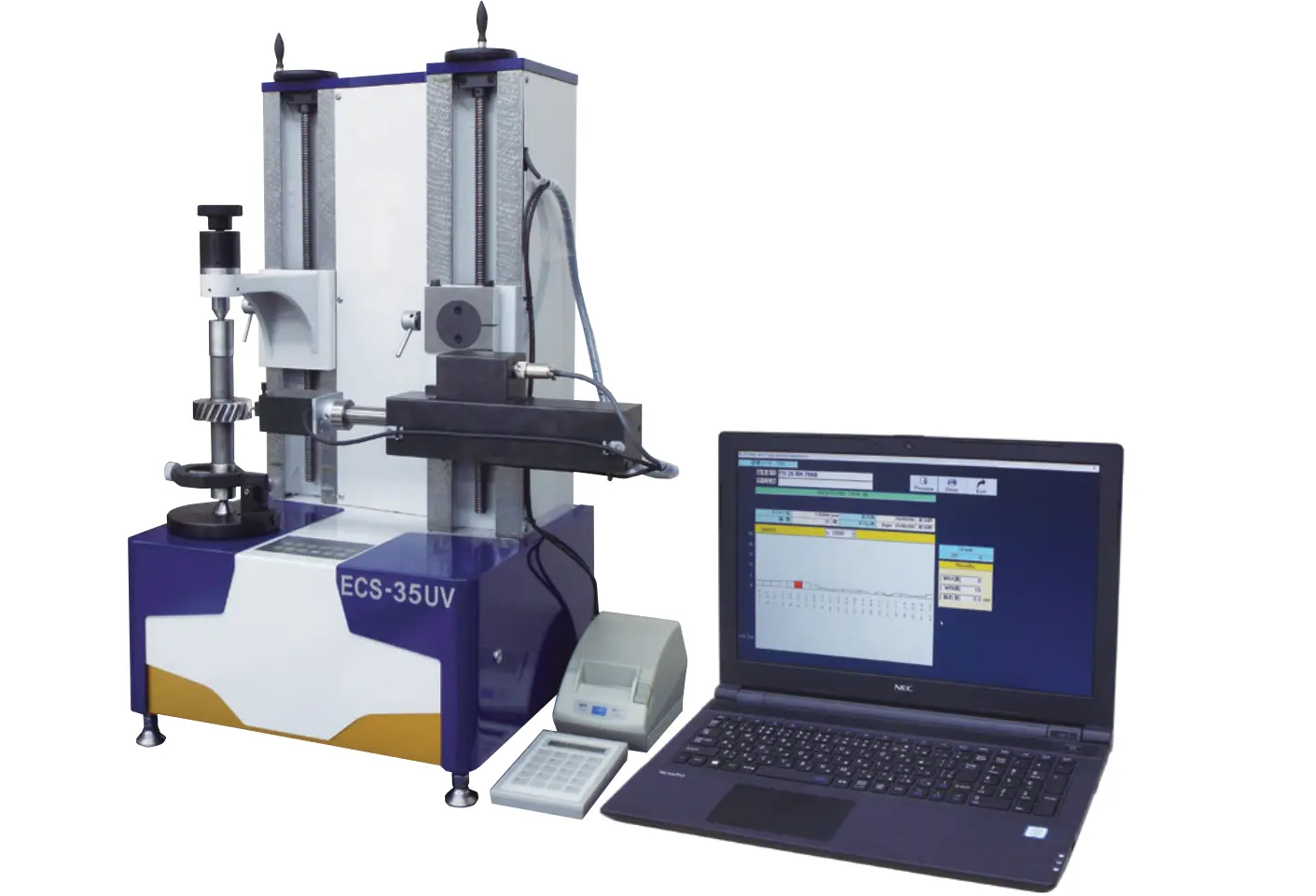

• urządzenia do pomiaru bicia w kołach zębatych,
• urządzenia do pomiaru kół zębatych i wielowypustów przez wałeczki,
• specjalne modele do dużych średnic i nietypowych zastosowań.

Zakres obejmuje zarówno małe maszyny do bardzo precyzyjnych pomiarów od niskich modułów, jak i duże systemy przeznaczone do pomiaru większych kół zębatych oraz zastosowań przemysłowych o wysokich wymaganiach jakościowych.

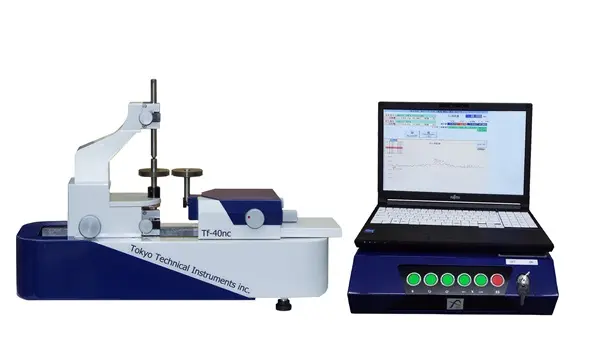

Maszyny do kontroli współpracy kół zębatych z kołem wzorcowym

TTi produkuje również maszyny przeznaczone do kontroli współpracy kół zębatych i wielowypustów z kołem kontrolnym lub wzorcowym. Rozwiązania te umożliwiają sprawdzenie poprawności zazębienia oraz ocenę błędów przeniesienia napędu pomiędzy kołem badanym a kołem wzorcowym.

Maszyny tej grupy umożliwiają:

• automatyczny pomiar sumarycznego błędu zazębienia,
• automatyczny pomiar pojedynczego błędu zazębienia,
• pomiar bicia,
• generowanie raportu pomiarowego wraz z wykresem współpracy.

Seria Tf znajduje zastosowanie szczególnie przy mniejszych mechanizmach i bardziej kompaktowych układach, natomiast seria Sf jest przeznaczona do większych kół zębatych, nawet do modułu 50. Tego typu maszyny są dobrym uzupełnieniem klasycznego pomiaru kół zębatych tam, gdzie kluczowa jest praktyczna weryfikacja współpracy dwóch elementów zazębienia.

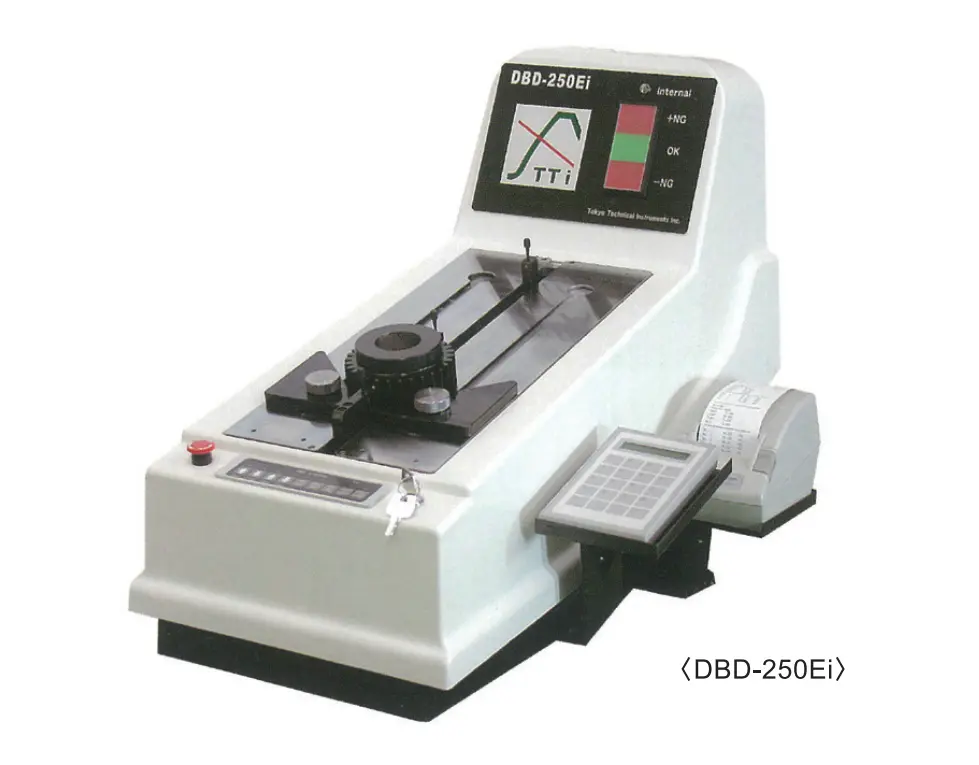

Maszyny do pomiaru kół zębatych i wielowypustów przez wałeczki

Maszyny serii DBD-250 są przeznaczone do automatycznego pomiaru kół zębatych i wielowypustów przez wałeczki. To rozwiązanie sprawdza się wszędzie tam, gdzie wymagany jest powtarzalny, szybki i mniej zależny od operatora pomiar kół zębatych oraz wielowypustów.

W zależności od wersji maszyny możliwy jest:

• pomiar kół zębatych do Ø250 mm przez wałeczki,
• pomiar uzębień wewnętrznych i zewnętrznych,
• pomiar profilu z beczką,
• automatyczny offset zębów parzystych i nieparzystych,
• pomiar bicia luki międzyzębnej,
• pomiar klastra do 5 kół zębatych z automatycznym podziałem pomiaru.

Maszyny do pomiaru przez wałeczki są bardzo dobrym uzupełnieniem procesu kontroli jakości kół zębatych, szczególnie tam, gdzie liczy się szybkość pomiaru, stabilność wyniku i ograniczenie wpływu doświadczenia operatora na końcowy rezultat.

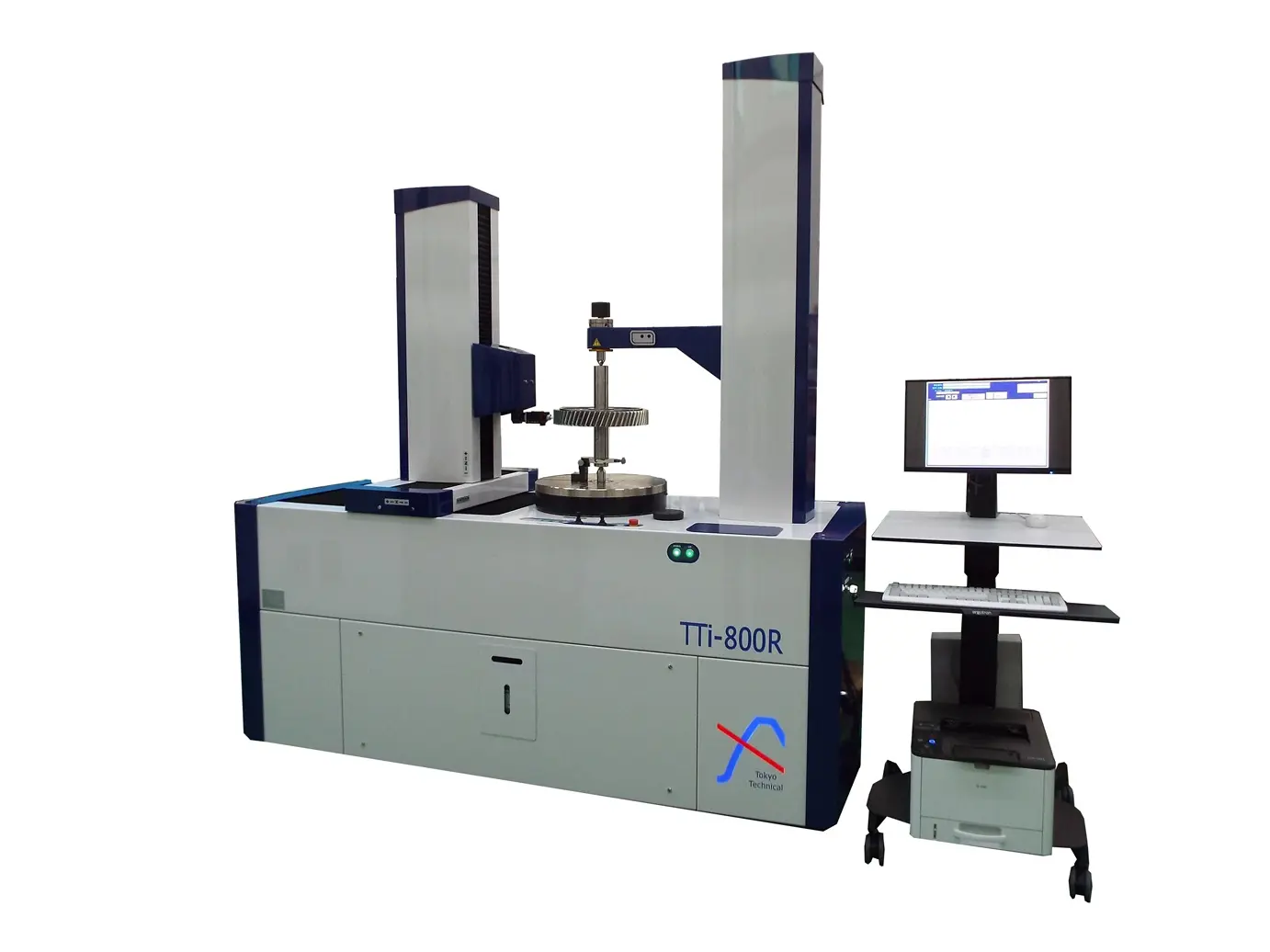

Typoszereg maszyn pomiarowych TTi do kół zębatych i wielowypustów

W ofercie dostępny jest szeroki typoszereg maszyn pomiarowych TTi do kół zębatych i wielowypustów, obejmujący zarówno kompaktowe modele do mniejszych detali, jak i duże maszyny do pomiaru kół zębatych o znacznie większych średnicach.

Dostępne są między innymi modele:

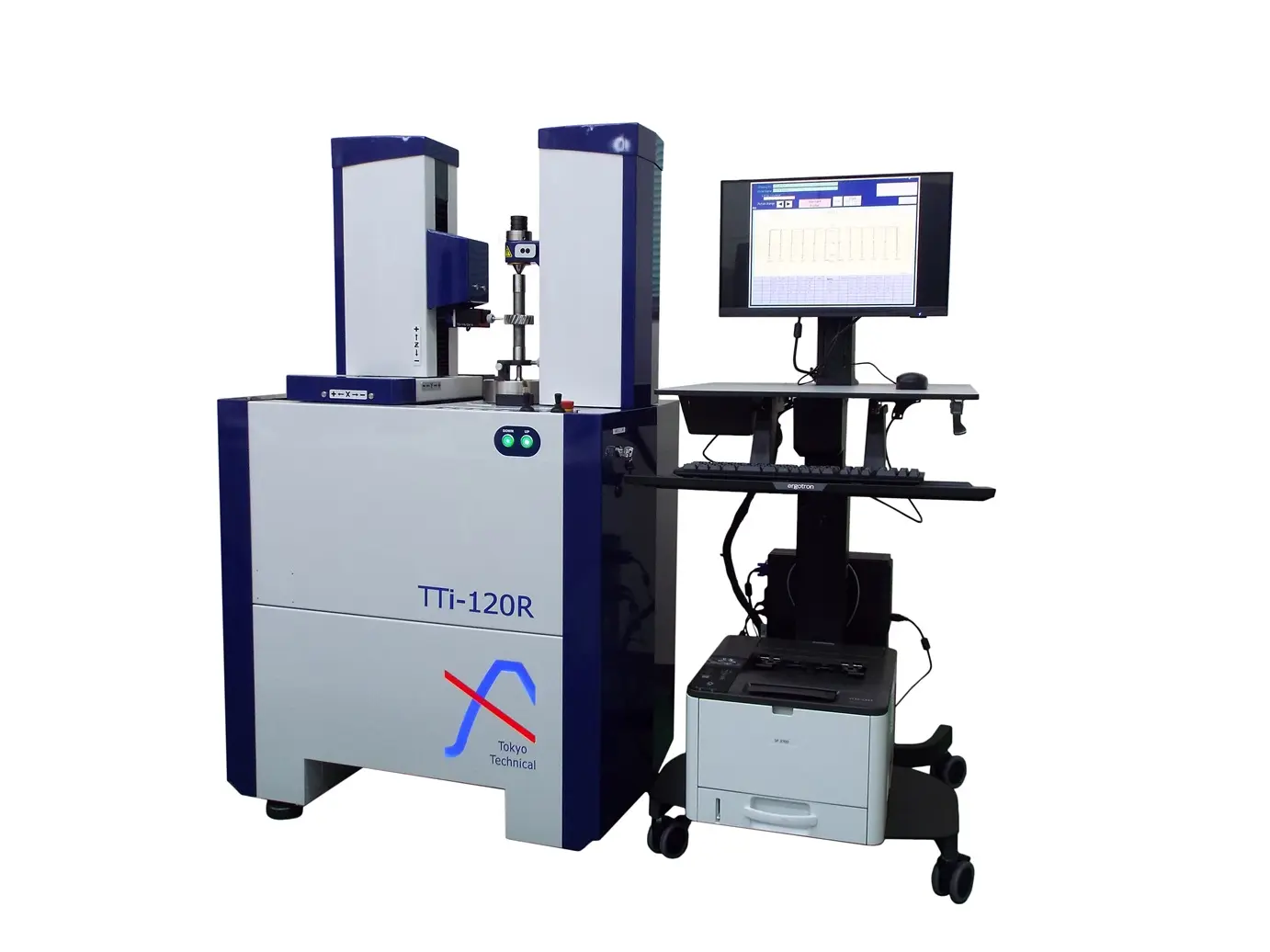

• TTi-120R
• TTi-150R
• TTi-300R

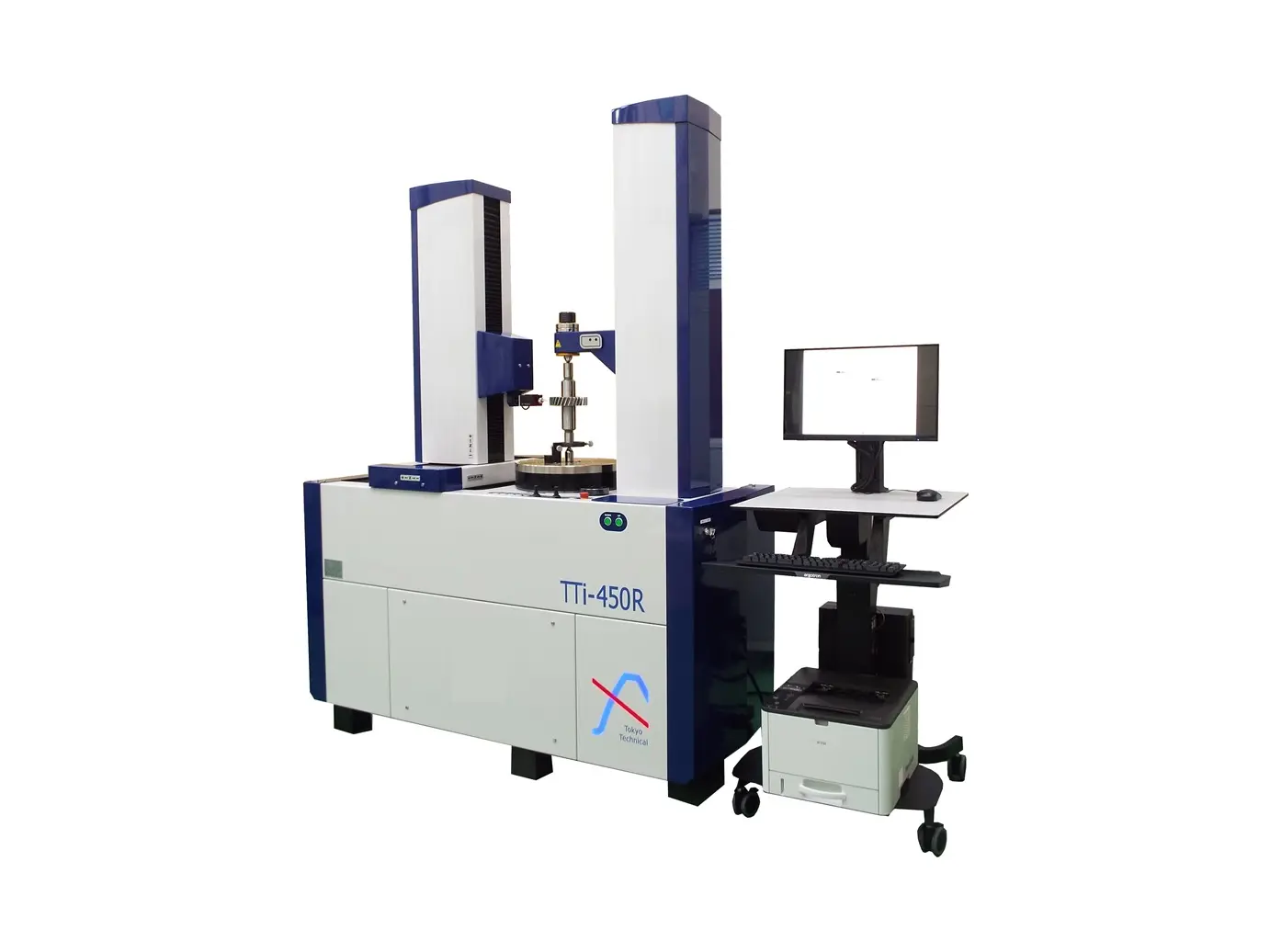

• TTi-450R
• TTi-600R
• TTi-800H
• TTi-1000H
• TTi-1200H
• TTi-1500H

Uzupełnieniem oferty są również specjalistyczne serie:

• Tf
• Sf
• DBD
• RK
• ECS

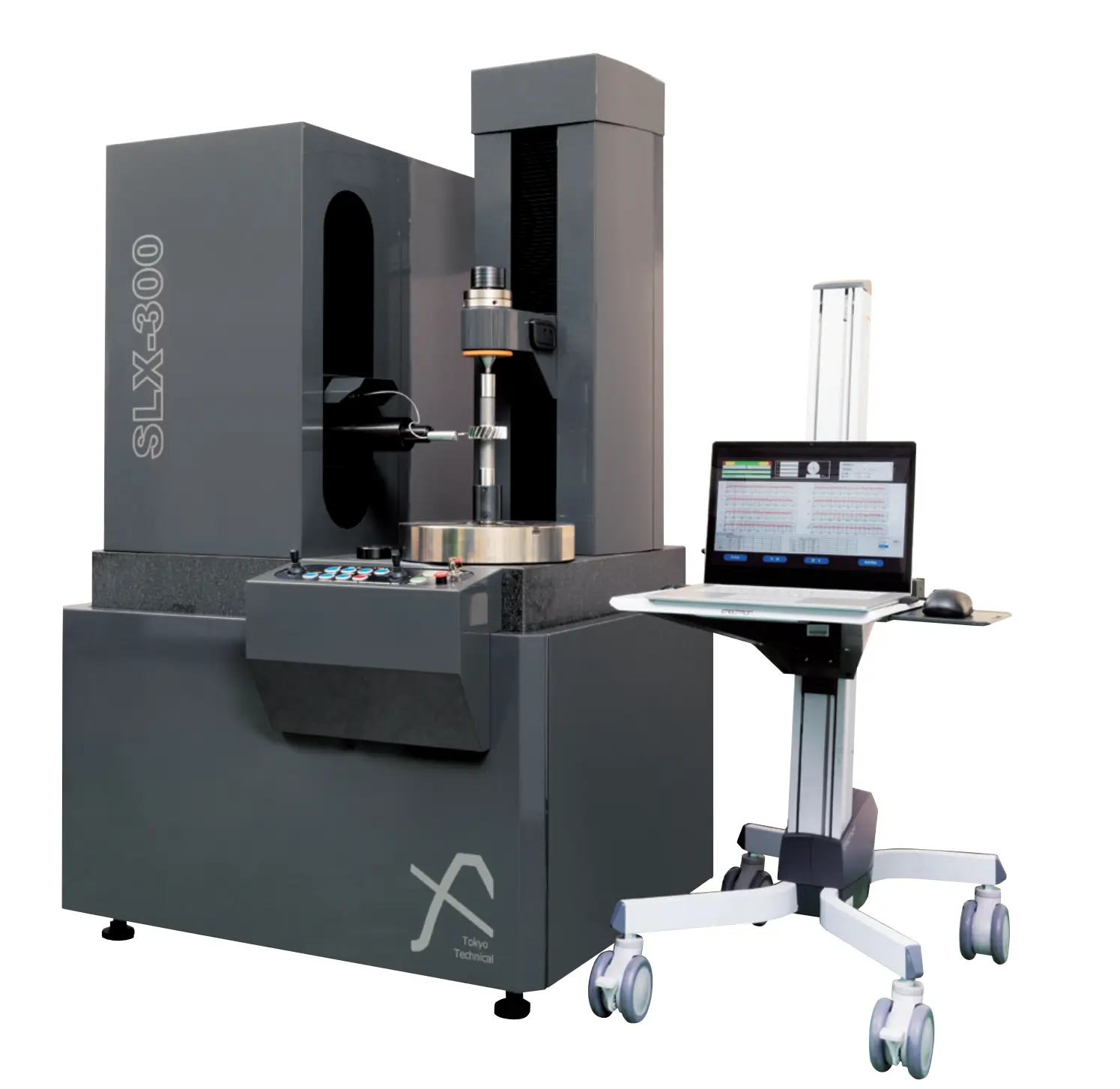

• SLX
• GDF-A.

Podstawowy typoszereg maszyn do pomiaru kół zębatych i wielowypustów

(*) - długości pomiarowe mogą na życzenie zostać zwiększone do kilku metrów, zależnie od modelu maszyny.

Powyższy typoszereg pokazuje kierunek doboru maszyn pod względem wielkości detalu. W praktyce dobór konkretnego modelu zależy również od modułu, typu uzębienia, szerokości wieńca, masy detalu, rodzaju pomiaru oraz wymagań dotyczących dokładności i automatyzacji.

Przykładowe podstawowe parametry modelu TTi-300R

Model TTi-300R jest jednym z ważniejszych rozwiązań dla zakładów, które chcą prowadzić precyzyjny pomiar małych i średnich kół zębatych oraz wybranych uzębień wewnętrznych. Podstawowe dane tego modelu:

• pomiar kół zębatych walcowych prostych, skośnych oraz uzębień wewnętrznych,
• zakres modułu od m0,2 (0,15) do 12,
• średnica bazowa około Ø300 mm,
• maksymalna średnica zewnętrzna koła około Ø350 mm,
• kąt pochylenia do ±65° (90°),
• szerokość koła do 400 mm,
• długość wału od około 30 do 570 mm,
• maksymalna masa koła do 500 kg,
• dokładność pomiaru 0,1 μm.

Maszyny do kontroli współpracy kół zębatych z kołem wzorcowym

TTi produkuje również maszyny przeznaczone do kontroli współpracy kół zębatych i wielowypustów z kołem kontrolnym lub wzorcowym. Rozwiązania te umożliwiają sprawdzenie poprawności zazębienia oraz ocenę błędów przeniesienia napędu pomiędzy kołem badanym a kołem wzorcowym.

Maszyny tej grupy umożliwiają:

• automatyczny pomiar sumarycznego błędu zazębienia,
• automatyczny pomiar pojedynczego błędu zazębienia,
• pomiar bicia,
• generowanie raportu pomiarowego wraz z wykresem współpracy.

Seria Tf znajduje zastosowanie szczególnie przy mniejszych mechanizmach i bardziej kompaktowych układach, natomiast seria Sf jest przeznaczona do większych kół zębatych. Tego typu maszyny są dobrym uzupełnieniem klasycznego pomiaru kół zębatych tam, gdzie kluczowa jest praktyczna weryfikacja współpracy dwóch elementów zazębienia.

Maszyny do pomiaru kół zębatych i wielowypustów przez wałeczki

Maszyny serii DBD-250 są przeznaczone do automatycznego pomiaru kół zębatych i wielowypustów przez wałeczki. To rozwiązanie sprawdza się wszędzie tam, gdzie wymagany jest powtarzalny, szybki i mniej zależny od operatora pomiar kół zębatych oraz wielowypustów.

W zależności od wersji maszyny możliwy jest:

• pomiar kół zębatych do Ø250 mm przez wałeczki,
• pomiar uzębień wewnętrznych i zewnętrznych,
• pomiar profilu z beczką,
• automatyczny offset zębów parzystych i nieparzystych,
• pomiar bicia luki międzyzębnej,
• pomiar klastra do 5 kół zębatych z automatycznym podziałem pomiaru.

Maszyny do pomiaru przez wałeczki są bardzo dobrym uzupełnieniem procesu kontroli jakości kół zębatych, szczególnie tam, gdzie liczy się szybkość pomiaru, stabilność wyniku i ograniczenie wpływu doświadczenia operatora na końcowy rezultat.

Normy i raporty pomiarowe dla kół zębatych i wielowypustów

Maszyny pomiarowe TTi umożliwiają automatyczny pomiar w odniesieniu do najczęściej stosowanych norm uzębień i wielowypustów. W zależności od aplikacji i oprogramowania możliwa jest ocena wyników względem norm takich jak:

• DIN,
• ISO,
• AGMA,
• JIS,
• GB/T,
• oraz wybranych norm dla wielowypustów, między innymi DIN 5480, DIN 5482 i DIN 9611.

System generuje raport pomiarowy automatycznie, z czytelną prezentacją wyników i wykresów. Dzięki temu pomiar kół zębatych i wielowypustów może być nie tylko bardzo dokładny, ale również łatwy do archiwizacji, porównania i wykorzystania w procesie kontroli jakości.

Najczęściej zadawane pytania

Jakie cechy uzębienia mierzą maszyny do pomiaru kół zębatych?

Maszyny TTi umożliwiają pomiar profilu zęba, linii zęba, podziałki, bicia, kąta przyporu, kąta pochylenia oraz wybranych odchyłek po obróbce cieplnej. W zależności od modelu możliwy jest również pomiar przez wałeczki i kontrola współpracy z kołem wzorcowym.

Czy maszyny TTi mierzą koła zębate wewnętrzne i zewnętrzne?

Tak. Rozwiązania TTi są przeznaczone do pomiaru uzębień wewnętrznych i zewnętrznych, w tym kół zębatych walcowych prostych i skośnych oraz wybranych wielowypustów.

Czy możliwy jest pomiar wielowypustów?

Tak. Maszyny TTi umożliwiają również pomiar wielowypustów, w tym kontrolę w odniesieniu do norm oraz raportowanie wyników pomiaru.

Czym różni się pełny pomiar kół zębatych od pomiaru przez wałeczki?

Pełny pomiar kół zębatych obejmuje między innymi profil, linię zęba, podziałkę i bicie, natomiast pomiar przez wałeczki jest rozwiązaniem bardziej wyspecjalizowanym, stosowanym do określonych kontroli wymiarowych i jakościowych. Oba podejścia mogą się wzajemnie uzupełniać w kontroli produkcji.

Czy raport pomiarowy generowany jest automatycznie?

Tak. Oprogramowanie TTi umożliwia automatyczne generowanie raportów pomiarowych, także w formie pliku PDF.

Dobór maszyny do pomiaru kół zębatych i wielowypustów

Jeżeli szukają Państwo rozwiązania do precyzyjnego pomiaru kół zębatych, wielowypustów, listew zębatych lub kontroli współpracy z kołem wzorcowym, prosimy o kontakt z podstawowymi danymi aplikacji. Na tej podstawie dobierzemy odpowiednią maszynę pomiarową TTi do zakresu pomiarowego, typu uzębienia i wymaganej dokładności.

Najlepiej podać:

• typ koła zębatego lub wielowypustu,
• uzębienie wewnętrzne lub zewnętrzne,
• moduł,
• średnicę i szerokość,
• oczekiwaną dokładność pomiaru,
• normę odniesienia,
• informację, czy potrzebny jest pełny pomiar, pomiar przez wałeczki czy kontrola współpracy z kołem wzorcowym.

Na czym polega pomiar kół zębatych?

Pomiar kół zębatych polega na kontroli najważniejszych parametrów geometrycznych uzębienia, które decydują o prawidłowej współpracy kół zębatych w przekładni, poziomie hałasu, trwałości elementów oraz zgodności wykonania z wymaganą klasą dokładności. W praktyce pomiar kół zębatych obejmuje zarówno kontrolę gotowych detali, jak i ocenę wpływu kolejnych etapów produkcji, w tym obróbki cieplnej, na końcową geometrię uzębienia.

W zależności od rodzaju części i wymagań aplikacji pomiar może dotyczyć:

• kół zębatych walcowych prostych,
• kół zębatych walcowych skośnych,
• kół zębatych stożkowych prostych,
• uzębień wewnętrznych,
• uzębień zewnętrznych,
• wielowypustów,
• wybranych listew zębatych.

Nowoczesne maszyny do pomiaru kół zębatych umożliwiają automatyczne odniesienie wyniku do norm, generowanie raportów pomiarowych oraz bardzo dokładną ocenę jakości uzębienia. Dzięki temu pomiar kół zębatych jest ważnym elementem kontroli jakości zarówno w produkcji seryjnej, jak i przy uruchamianiu nowych detali, wdrożeniach technologii i pomiarach referencyjnych.

Jakie parametry mierzy się podczas kontroli kół zębatych?

Podczas kontroli kół zębatych mierzy się parametry, które mają bezpośredni wpływ na poprawność zazębienia, dokładność pracy przekładni oraz trwałość elementów. Najważniejsze z nich to:

• profil zęba,
• linia zęba,
• podziałka zęba,
• bicie uzębienia,
• kąt przyporu,
• kąt pochylenia linii zęba,
• odchyłki po obróbce cieplnej.

Pomiar profilu zęba pozwala ocenić zgodność kształtu zarysu z wymaganiami normy i dokumentacji technicznej. Pomiar linii zęba służy do kontroli prawidłowego przebiegu uzębienia na szerokości wieńca. Pomiar podziałki umożliwia ocenę równomierności rozstawu zębów, a pomiar bicia pozwala wykryć odchyłki wpływające na współosiowość i stabilność pracy koła.

W praktyce kontrola kół zębatych może być uzupełniana także przez:

• pomiar przez wałeczki,
• kontrolę współpracy z kołem wzorcowym,
• ocenę chropowatości powierzchni,
• pomiar wybranych narzędzi do produkcji uzębień.

Dobór zakresu pomiaru zależy od typu koła zębatego, wymaganej klasy dokładności, branży oraz funkcji, jaką detal pełni w przekładni lub mechanizmie.
