Najczęstsze błędy przy produkcji kół zębatych i wielowypustów – objawy, przyczyny i diagnostyka

Produkcja kół zębatych i wielowypustów wymaga kontroli wielu wzajemnie zależnych elementów: geometrii detalu i narzędzia, dokładności obrabiarki, mocowania, parametrów skrawania, materiału, obróbki cieplnej oraz sposobu pomiaru.

Jeżeli gotowe uzębienie nie spełnia wymagań, przyczyną nie musi być samo narzędzie. Ten sam objaw może powstać wskutek błędnego bazowania detalu, bicia trzpienia, niewłaściwej geometrii narzędzia, jego zużycia, problemów z synchronizacją obrabiarki lub niewłaściwych warunków skrawania.

Dlatego diagnostykę warto prowadzić od zaobserwowanego błędu na detalu do jego możliwego źródła, a nie zaczynać od przypadkowej zmiany parametrów procesu.

Poniżej przedstawiamy najczęstsze problemy spotykane podczas produkcji kół zębatych i wielowypustów oraz kolejność kontroli, która pomaga znaleźć ich rzeczywistą przyczynę.

Najczęstsze błędy uzębienia – od czego zacząć diagnostykę?

Tabela pozwala zawęzić obszar poszukiwania, ale nie zastępuje pomiaru. W przypadku precyzyjnych uzębień szczególnie wartościowa jest analiza błędów profilu, linii zęba, podziałki oraz bicia.

Więcej o sposobach kontroli uzębień opisujemy na stronie maszyn pomiarowych do kół zębatych i wielowypustów.

1. Bicie uzębienia – nie zawsze winne jest narzędzie

Bicie jest jednym z częściej występujących problemów podczas produkcji kół zębatych i wielowypustów. Jeżeli uzębienie nie jest współosiowe z bazą detalu, nie należy automatycznie zakładać, że przyczyną jest nieprawidłowo wykonany frez lub dłutak.

W pierwszej kolejności warto sprawdzić:

• bazę technologiczną części,
• czystość powierzchni mocujących,
• bicie półfabrykatu przed nacięciem uzębienia,
• stan uchwytu lub trzpienia,
• współosiowość mocowania,
• bicie narzędzia po zamontowaniu w maszynie,
• powtarzalność zamocowania kolejnych detali.

Jeżeli problem powtarza się w podobnym miejscu każdego detalu, może mieć charakter systematyczny. Jeżeli jego wartość zmienia się po każdym ponownym zamocowaniu części, szczególną uwagę należy zwrócić na bazowanie i system mocowania.

Dopiero po wykluczeniu tych elementów należy przechodzić do dokładniejszej analizy narzędzia i kinematyki obrabiarki.

2. Błąd profilu zęba – sprawdź geometrię, a nie tylko wymiar

Profil zęba jest bezpośrednio związany z geometrią zastosowanego narzędzia oraz sposobem generowania uzębienia. Jeżeli pomiar pokazuje systematyczną odchyłkę profilu na kolejnych zębach, należy sprawdzić przede wszystkim zgodność narzędzia z dokumentacją części.

Problem może wynikać między innymi z:

• nieprawidłowej geometrii zamówionego narzędzia,
• użycia narzędzia przeznaczonego do innego wariantu uzębienia,
• niewłaściwie przyjętego kąta przyporu lub innych parametrów profilu,
• nieuwzględnienia wymaganej protuberancji, fazowania, tip reliefu lub innej modyfikacji,
• błędu powstałego podczas ostrzenia,
• nadmiernego zużycia powierzchni skrawających,
• nieprawidłowego ustawienia narzędzia w obrabiarce.

W przypadku specjalnych uzębień samo podanie modułu, liczby zębów i kąta przyporu może być niewystarczające do prawidłowego zaprojektowania narzędzia. Im bardziej nietypowy profil, tym większe znaczenie ma kompletna dokumentacja detalu.

Przy doborze frezów ślimakowych do kół zębatych i wielowypustów konstrukcja narzędzia powinna być powiązana między innymi z geometrią części, maszyną, sposobem mocowania i planowanym procesem.

3. Błąd linii zęba – szukaj problemu również w maszynie i mocowaniu

Błąd linii zęba może być szczególnie istotny w kołach o uzębieniu skośnym. Nie zawsze jest skutkiem nieprawidłowej geometrii samego narzędzia.

Do potencjalnych źródeł problemu należą:

• niewłaściwe ustawienie osi narzędzia względem detalu,
• błąd kąta ustawienia,
• niedostateczna sztywność mocowania,
• ugięcie długiego wału lub trzpienia,
• luzy albo zużycie elementów obrabiarki,
• błędy osi liniowych lub obrotowych,
• niewłaściwie wprowadzona geometria uzębienia.

W przypadku długich wałów uzębionych albo szerokich wieńców niewielkie odchylenie ustawienia może być widoczne jako systematyczny błąd na całej szerokości zęba.

Dlatego przed korekcją geometrii narzędzia warto sprawdzić, czy problem nie powstaje na etapie ustawienia i prowadzenia procesu.

4. Błędy podziałki – ważna jest powtarzalność błędu

Błąd podziałki oznacza nieprawidłowe rozmieszczenie kolejnych zębów na obwodzie. W procesach generujących uzębienie istotny jest nie tylko stan narzędzia, ale również dokładność wzajemnego ruchu narzędzia i obrabianej części.

W diagnostyce należy zwrócić uwagę na to, czy błąd jest przypadkowy, czy okresowy.

Powtarzający się wzór odchyłek może wskazywać na konkretny element układu kinematycznego lub obracającego się zespołu. Nieregularne odchyłki mogą natomiast wymagać kontroli stabilności mocowania, parametrów procesu oraz stanu obrabiarki.

Na nowoczesnych maszynach CNC szczególnego znaczenia nabiera dokładność synchronizacji osi obrotowych.

Szczegółowy opis procesu generowania uzębienia frezem ślimakowym znajduje się w poradniku frezowanie obwiedniowe kół zębatych i wielowypustów.

5. Zmienna grubość zęba na obwodzie

Jeżeli grubość zębów zmienia się w zależności od ich położenia na obwodzie, problem często warto zacząć analizować od współosiowości.

Należy sprawdzić:

• bazowanie obrabianej części,
• bicie powierzchni odniesienia,
• bicie trzpienia lub uchwytu,
• położenie części po zamocowaniu,
• bicie zamontowanego narzędzia.

Jeżeli jeden obszar koła systematycznie posiada grubsze zęby, a przeciwległy cieńsze, może to wskazywać na ekscentryczność pomiędzy osią obrotu podczas obróbki a właściwą osią detalu.

Próba korygowania takiego problemu wyłącznie poprzez zmianę dosuwu może poprawić wybrany wymiar, ale nie usunie rzeczywistego źródła błędu.

6. Zła jakość powierzchni zębów, drgania i okresowe ślady

Widoczne ślady na flankach zębów mogą mieć wiele przyczyn. Do najczęstszych należą:

• stępione lub uszkodzone krawędzie skrawające,
• bicie narzędzia,
• drgania układu obrabiarka–uchwyt–detal–narzędzie,
• zbyt mała sztywność zamocowania,
• niewłaściwe parametry skrawania,
• problemy z chłodzeniem i smarowaniem,
• nieprawidłowe odprowadzanie wiórów,
• narost na krawędzi skrawającej.

Ważna jest forma śladów. Powtarzający się regularnie wzór może wskazywać na źródło związane z ruchem obrotowym narzędzia lub detalu. Bardziej przypadkowy charakter powierzchni może wynikać z drgań, wiórów lub niestabilności procesu.

Nie należy w takiej sytuacji zmieniać jednocześnie kilku parametrów. Znacznie lepiej kontrolować proces krok po kroku i obserwować, która zmiana wpływa na wynik.

7. Pogarszanie jakości wraz z liczbą wykonanych części

Jeżeli pierwsze części po założeniu narzędzia są prawidłowe, a wyniki stopniowo pogarszają się podczas produkcji, należy podejrzewać przede wszystkim proces zużywania się narzędzia.

Typowymi sygnałami mogą być:

• pogorszenie chropowatości,
• wzrost sił skrawania,
• pojawianie się gratów,
• pogorszenie dokładności wymiarowej,
• narastanie odchyłek profilu,
• zwiększenie hałasu lub drgań podczas obróbki,
• widoczne zużycie lub wykruszenia ostrza.

Najlepszym kryterium wymiany lub ostrzenia narzędzia nie musi być jedna uniwersalna wartość zużycia. W produkcji seryjnej znacznie skuteczniejsze jest połączenie oceny stanu ostrza z wynikami pomiarów detalu oraz liczbą wykonanych części.

W ten sposób można określić rzeczywistą trwałość narzędzia w konkretnym procesie, zamiast opierać się na wartości przyjętej dla innej maszyny, innego materiału i innych parametrów.

8. Problem pojawił się bezpośrednio po ostrzeniu narzędzia

Jeżeli proces był stabilny, a problem pojawia się bezpośrednio po założeniu naostrzonego freza, dłutaka lub przeciągacza, regeneracja narzędzia powinna znaleźć się wysoko na liście potencjalnych przyczyn.

Należy sprawdzić:

• geometrię powierzchni po ostrzeniu,
• równomierność zebranego materiału,
• bicie narzędzia,
• poprawność ponownego montażu,
• stan krawędzi skrawających,
• zgodność pomiarową narzędzia po regeneracji,
• wpływ kolejnych ostrzeń na geometrię roboczą.

Szczególnie w przypadku narzędzi profilowych niewłaściwa regeneracja może przełożyć się bezpośrednio na geometrię wykonywanego uzębienia.

Nie oznacza to, że każde pogorszenie procesu po ostrzeniu jest błędem firmy ostrzącej. Podczas ponownego montażu może również zmienić się bicie lub położenie narzędzia na maszynie. Dlatego przed wyciągnięciem wniosków należy oddzielić wpływ geometrii narzędzia od wpływu jego ponownego zamocowania.

9. Niewłaściwy materiał narzędzia i powłoka

Materiał narzędzia powinien być dobierany nie tylko do twardości obrabianej części.

Znaczenie mają również:

• materiał detalu,
• jego struktura i stan po obróbce cieplnej,
• wielkość produkowanej serii,
• prędkość skrawania,
• rodzaj obrabiarki,
• sztywność procesu,
• sposób chłodzenia,
• możliwość pracy na sucho,
• wymagania dotyczące trwałości,
• ekonomiczna liczba regeneracji narzędzia.

W zależności od aplikacji stosowane mogą być stale szybkotnące HSS i HSSE, wysokowydajne stale proszkowe PM-HSS oraz – w odpowiednich procesach – węglik spiekany.

Podobnie należy traktować powłokę. Jej zadaniem nie jest naprawienie źle dobranego procesu. Powłoka musi współpracować z materiałem bazowym, geometrią ostrza i warunkami obróbki.

Więcej o materiałach i pokryciach opisujemy w artykule powłoki stosowane na narzędzia do kół zębatych i wielowypustów.

10. Błędny dobór technologii produkcji uzębienia

Czasami problem nie wynika z niewłaściwego prowadzenia procesu, ale z tego, że wybrana technologia jest nieoptymalna dla danego detalu.

Przykładowo:

• frezowanie obwiedniowe jest naturalnym wyborem dla wielu uzębień zewnętrznych,
• dłutowanie Fellowsa jest stosowane między innymi przy uzębieniach wewnętrznych i detalach z ograniczonym wybiegiem,
• Power Skiving może być wydajnym rozwiązaniem dla wybranych uzębień wewnętrznych i zewnętrznych,
• przeciąganie sprawdza się szczególnie w powtarzalnej produkcji wielu profili wewnętrznych,
• inne technologie mogą być potrzebne przy profilach specjalnych, dużych modułach lub szczególnych ograniczeniach konstrukcyjnych detalu.

Nie należy więc zakładać, że ta sama metoda jest najlepsza dla każdego koła zębatego lub wielowypustu.

Przegląd dostępnych rozwiązań znajduje się na stronie narzędzi i maszyn do produkcji kół zębatych i wielowypustów.

Frezowanie obwiedniowe

W przypadku problemów charakterystycznych dla frezowania frezem ślimakowym – ustawienia freza, shiftingu, bicia, parametrów procesu czy zużycia narzędzia – szczegółową diagnostykę opisujemy w poradniku o frezowaniu obwiedniowym kół zębatych i wielowypustów.

Jeżeli problem dotyczy samego doboru narzędzia, zobacz frezy ślimakowe nasadzane i trzpieniowe.

Dłutowanie Fellowsa

Przy uzębieniach wykonywanych dłutakiem należy dodatkowo analizować geometrię dłutaka, relację pomiędzy narzędziem i częścią, warunki wybiegu oraz kinematykę procesu.

Szerzej opisujemy to w poradniku dłutowanie kół zębatych i wielowypustów metodą Fellowsa.

Dostępne konstrukcje narzędzi znajdują się natomiast na stronie dłutaków i noży Fellowsa.

Przeciąganie i przepychanie

W przeciąganiu problemy z wymiarem, powierzchnią, siłą procesu lub trwałością narzędzia należy analizować w kontekście geometrii całego przeciągacza, naddatku na ząb, przygotowania otworu, materiału części, chłodzenia i stanu kolejnych ostrzy.

Więcej informacji znajduje się w poradniku o przeciągaczach i przepychaczach oraz różnicach w procesie przeciągania.

Jeżeli potrzebne jest narzędzie do konkretnej części, zobacz przeciągacze i przepychacze do wielowypustów, uzębień i profili wewnętrznych.

11. Brak prawidłowej kontroli pomiarowej utrudnia znalezienie problemu

Stwierdzenie, że „koło jest poza tolerancją”, jest niewystarczające do prawidłowej diagnostyki.

Trzeba określić jaka cecha jest poza tolerancją i jaki charakter ma odchyłka.

W zależności od uzębienia analizuje się między innymi:

• profil zęba,
• linię zęba,
• podziałkę,
• bicie,
• wymiar przez wałeczki lub kulki,
• grubość zęba,
• współpracę uzębienia z elementem wzorcowym.

Kontrola wielowypustu sprawdzianem GO/NOGO

W przypadku wielowypustów bardzo ważnym elementem kontroli produkcyjnej są również sprawdziany przechodnie GO i nieprzechodnie NOGO. Pozwalają szybko zweryfikować, czy wykonany profil mieści się w wymaganych granicach i czy detal będzie prawidłowo współpracował z elementem przeciwległym.

Do wielowypustów wewnętrznych stosuje się przede wszystkim sprawdziany trzpieniowe, natomiast do profili zewnętrznych – sprawdziany pierścieniowe. Mogą one służyć do kontroli wielowypustów ewolwentowych, równoległych, wielokarbów oraz profili specjalnych.

Sprawdziany GO/NOGO są szczególnie przydatne w produkcji seryjnej, ponieważ umożliwiają szybką kontrolę bieżącą oraz wychwycenie zmian procesu związanych np. ze zużyciem narzędzia.

Trzeba jednak rozróżnić kontrolę funkcjonalną od pełnej diagnostyki geometrycznej. Sprawdzian pozwala szybko ocenić zgodność detalu, ale nie pokazuje liczbowej wartości błędu profilu, podziałki, linii zęba czy bicia. Jeżeli konieczne jest ustalenie źródła niezgodności, potrzebny jest pełny pomiar geometrii uzębienia.

Więcej informacji znajduje się na stronie sprawdzianów do wielowypustów GO/NOGO.

Pomiar pozwala rozdzielić problemy, które na pierwszy rzut oka mogą wyglądać podobnie.

Przykład 1: błąd występuje na wszystkich zębach w podobny sposób

Jeżeli odchyłka profilu ma podobny charakter na całym obwodzie, warto w pierwszej kolejności przeanalizować geometrię narzędzia, jego ustawienie i zgodność z dokumentacją.

Przykład 2: problem zmienia się wraz z położeniem na obwodzie

Jeżeli odchyłka rośnie i maleje zależnie od pozycji koła, należy zwrócić szczególną uwagę na bicie, bazowanie i mocowanie.

Przykład 3: wyniki pogarszają się wraz z liczbą wykonanych części

W takim przypadku należy przeanalizować zużycie narzędzia i trend zmian procesu.

Przykład 4: problem powstaje dopiero po obróbce cieplnej

Jeżeli uzębienie przed hartowaniem jest prawidłowe, a po obróbce cieplnej odchyłki znacząco rosną, należy oddzielić błędy procesu nacinania od deformacji powstających podczas obróbki cieplnej.

Dopiero na podstawie takiej informacji można podejmować decyzję o zmianie narzędzia lub technologii.

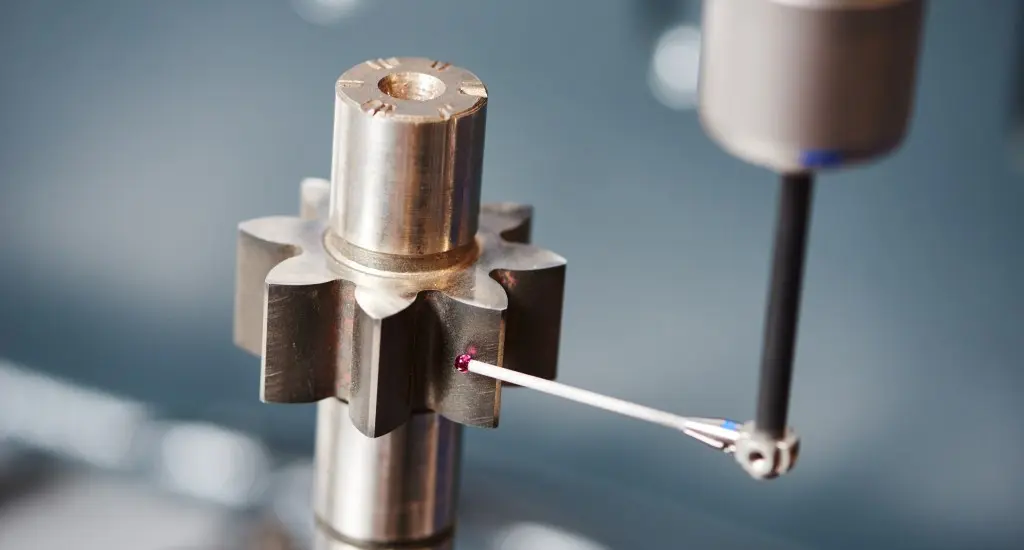

Jeżeli wymagany jest pełny pomiar geometrii uzębienia, maszyny pomiarowe TTi do kół zębatych i wielowypustów umożliwiają między innymi analizę profilu, linii zęba, podziałki i bicia.

12. Zbyt wysoka wymagana dokładność w stosunku do technologii

Nie każdy proces powinien być projektowany tak, aby osiągnąć możliwie najwyższą klasę dokładności.

Wyższa dokładność oznacza zwykle większe wymagania wobec:

• obrabiarki,
• narzędzia,
• systemu mocowania,
• stabilności termicznej procesu,
• kontroli jakości,
• obróbki wykańczającej,
• czasu produkcji.

Dlatego wymagania powinny wynikać z funkcji koła zębatego i warunków pracy przekładni.

Jeżeli chcesz szerzej poznać zagadnienie dokładności uzębień, zobacz artykuł klasy dokładności wykonania kół zębatych.

Jak znaleźć źródło błędu w produkcji koła zębatego? Zalecana kolejność

Przy problemie jakościowym warto zachować stałą kolejność diagnostyki.

1. Potwierdź błąd pomiarem.

Określ, czy problem dotyczy profilu, linii zęba, podziałki, bicia, wymiaru czy powierzchni.

2. Sprawdź dokumentację.

Porównaj rzeczywiste wymagania detalu z geometrią zastosowanego narzędzia i programem obrabiarki.

3. Sprawdź detal przed obróbką.

Zweryfikuj materiał, twardość, naddatek, geometrię półfabrykatu i powierzchnie bazowe.

4. Sprawdź mocowanie.

Zmierz bicie części, trzpienia, uchwytu oraz samego narzędzia.

5. Sprawdź narzędzie.

Oceń zużycie, uszkodzenia, geometrię oraz historię ostrzenia i regeneracji.

6. Sprawdź obrabiarkę.

Zweryfikuj ustawienie, luzy, synchronizację, powtarzalność i stan techniczny osi uczestniczących w procesie.

7. Sprawdź parametry i warunki skrawania.

Przeanalizuj prędkość, posuw, strategię obróbki, chłodzenie i odprowadzanie wiórów.

8. Zmieniaj jeden czynnik jednocześnie.

Jednoczesna zmiana narzędzia, parametrów i mocowania może poprawić wynik, ale utrudnia znalezienie prawdziwego źródła problemu.

Podsumowanie – najczęstszy błąd to zbyt szybkie wskazanie przyczyny

W produkcji kół zębatych i wielowypustów jeden objaw może mieć kilka zupełnie różnych źródeł. Bicie nie musi oznaczać wadliwego freza, błąd profilu nie zawsze wynika z obrabiarki, a pogorszenie powierzchni nie musi zostać rozwiązane przez zmniejszenie posuwu.

Najskuteczniejsza diagnostyka opiera się na trzech elementach:

pomiarze detalu → analizie charakteru błędu → systematycznym eliminowaniu kolejnych możliwych przyczyn.

Dopiero wtedy można zdecydować, czy konieczna jest korekta procesu, poprawa mocowania, regeneracja narzędzia, zastosowanie innego materiału lub powłoki, zmiana technologii czy inwestycja w dokładniejszą obrabiarkę.
