CJMT – ciężkie obrabiarki do uzębień projektowane bez kompromisu w sztywności

Przy kole zębatym o średnicy kilku metrów nie ma miejsca na niedowymiarowaną konstrukcję. Ogromna masa detalu, duży moduł, wysokie siły skrawania i wielogodzinne cykle obróbki wymagają maszyny zbudowanej od podstaw właśnie do ciężkiej produkcji uzębień. Dlatego CJMT nie jest producentem uniwersalnych centrów obróbkowych, który posiada w katalogu również frezarki do kół zębatych – od 1968 roku specjalizuje się w obrabiarkach i technologiach do produkcji uzębień.

Za maszynami stoi przemysłowa skala producenta: ponad 500 pracowników, przeszło 100 specjalistów R&D, ponad 130 własnych patentów oraz ponad 500 zaawansowanych maszyn produkcyjnych i urządzeń kontrolno-pomiarowych. Centrum badawczo-rozwojowe CJMT posiada status krajowego centrum wzornictwa przemysłowego oraz regionalnego centrum technologicznego i inżynieryjnego, a producent uczestniczy również w opracowywaniu krajowych i branżowych standardów dla obrabiarek. Maszyny CJMT są eksportowane m.in. do Niemiec, USA, Francji, Austrii, Czech i Korei Południowej.

W przypadku wielkogabarytowych uzębień skala technologiczna ma szczególne znaczenie. CJMT projektuje kompletne rodziny ciężkich frezarek CNC, pionowych frezarek obwiedniowych oraz poziomych frezarek do długich wałów i wielowypustów, przeznaczone między innymi dla energetyki, przemysłu stoczniowego, górnictwa, hutnictwa, cementowni, ciężkich przekładni i wielkogabarytowych łożysk obrotowych.

W ofercie Tradensa znajdują się rozwiązania umożliwiające obróbkę:

• dużych kół zębatych do modułu 40 i średnicy około 8,4 m na frezarkach CNC do frezowania kształtowego,
• kół do modułu 30 i średnicy około 8 m na pionowych frezarkach obwiedniowych CNC,
• długich wałów i wielowypustów do modułu 32, średnicy 1250 mm i długości 5000 mm na frezarkach poziomych.

Maszyny mogą pracować zarówno z klasycznymi narzędziami monolitycznymi, jak i wysokowydajnymi frezami ślimakowymi i krążkowymi na płytki skrawające, pozwalając budować proces od ciężkiej obróbki zgrubnej po dokładne wykonanie finalnego uzębienia. Konstrukcje wykorzystują przemysłowe komponenty renomowanych producentów, w tym Siemens, Fanuc, Schneider i Hiwin, a maszyny oferowane na rynek europejski posiadają wymagane wykonanie CE.

Tradensa nie dobiera przy tym maszyny wyłącznie według maksymalnej średnicy koła. Analizujemy masę i geometrię detalu, moduł, szerokość uzębienia, materiał, rodzaj freza, wymagany naddatek, oczekiwany czas cyklu oraz sposób mocowania, a następnie dobieramy maszynę, narzędzie i kompletną strategię obróbki jako jeden proces technologiczny.

Im większy detal, tym mniej miejsca na kompromisy. Sztywność, moc i stabilność procesu muszą rosnąć razem z kołem.

Od dużego wału po koło o średnicy kilku metrów – jedna specjalizacja: ciężka technologia produkcji uzębień.

Dla typowych kół zębatych, wielowypustów i wałów mieszczących się w zakresie do Ø800 mm i modułu 14 oferujemy również pionowe i poziome frezarki obwiedniowe CNC EIFCO do kół zębatych i wielowypustów. W przypadku większych średnic, modułów i ciężkich detali rozwiązaniem są opisane na tej stronie maszyny CJMT.

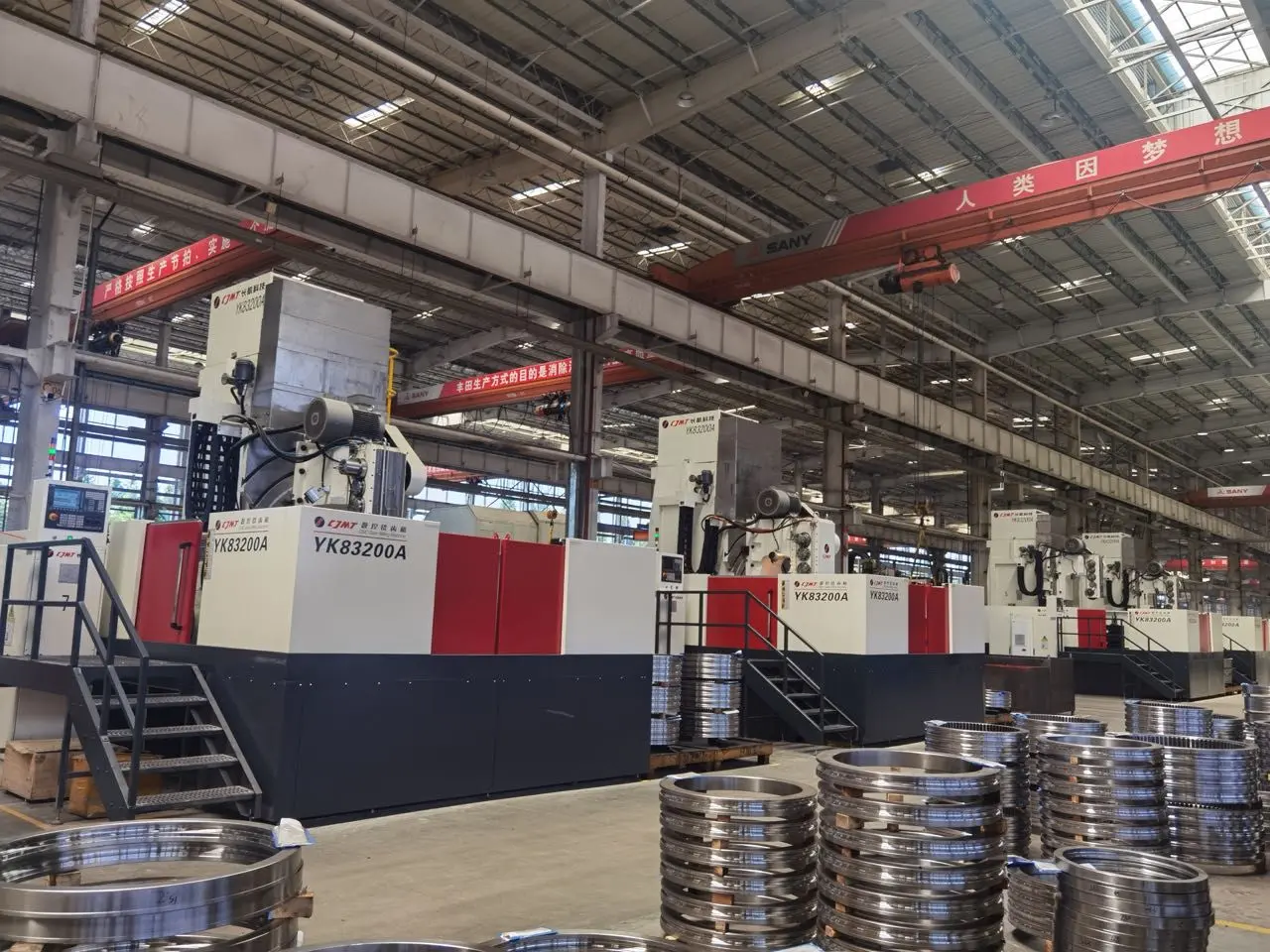

CJMT — producent obrabiarek do kół zębatych i wielowypustów, w tym dłutownic Fellowsa CNC

Do jakich zastosowań służą duże frezarki do kół zębatych i wielowypustów?

Duże frezarki CNC i frezarki obwiedniowe są przeznaczone do obróbki dużych kół zębatych, ślimacznic, wielowypustów oraz długich wałów uzębionych. W praktyce są to wielkogabarytowe frezarki do  kół zębatych wykorzystywane tam, gdzie kluczowe są: wysoka sztywność układu, zdolność przenoszenia dużych sił skrawania, możliwość obróbki wielkich średnic oraz praca na narzędziach monolitycznych i narzędziach z płytkami skrawającymi.

W zależności od geometrii detalu, długości wału, rodzaju uzębienia i typu narzędzia dobieramy:

• frezarki obwiedniowe pionowe do dużych kół zębatych,
• frezarki obwiedniowe poziome do długich wielowypustów i wałów,
• frezarki CNC do kształtowego frezowania dużych kół zębatych.

Oferta dużych frezarek do kół zębatych i wielowypustów z firmy CJMT

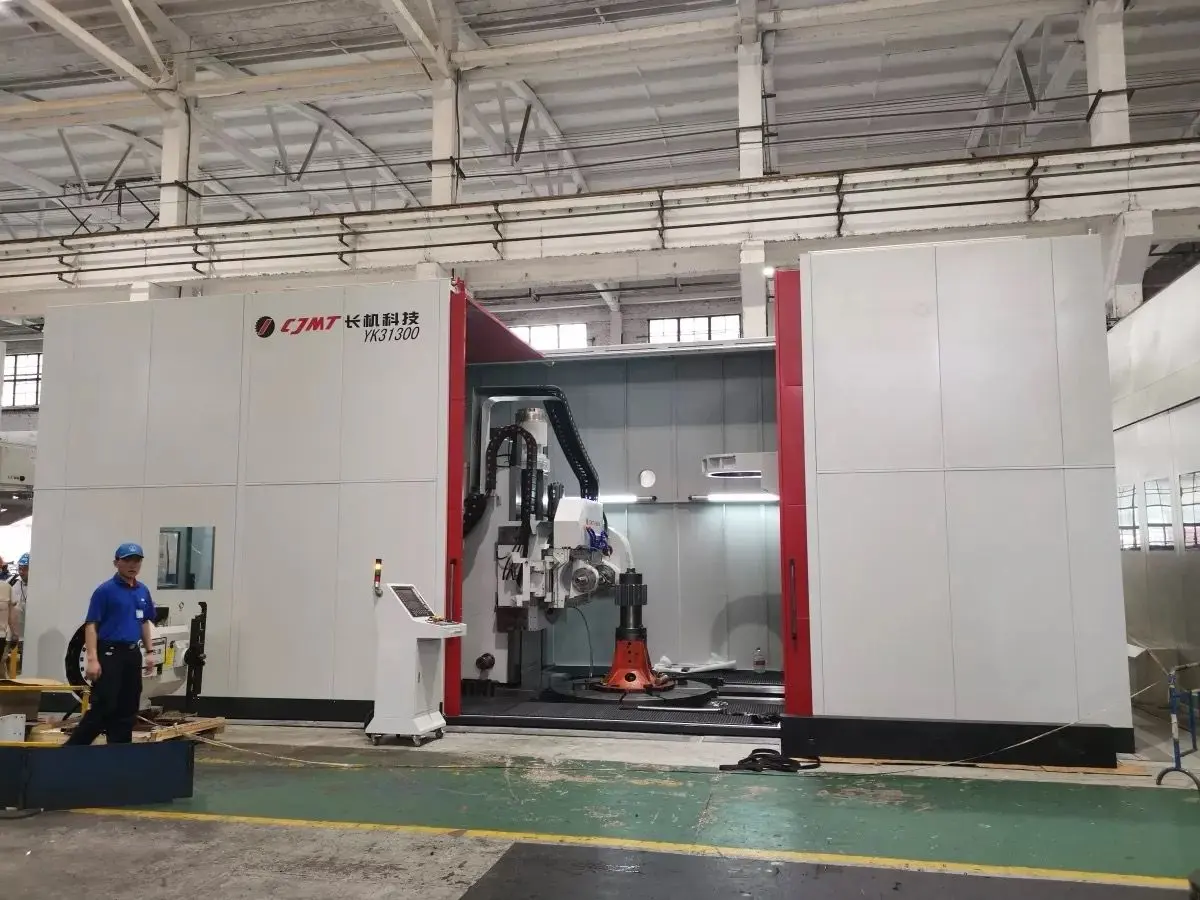

Duża frezarka CNC do produkcji kół zębatych zarówno na narzędzia monolityczne, jak i płytkowe

CJMT jest jednym z największych producentów maszyn do obróbki uzębień na świecie i posiada wieloletnie doświadczenie w projektowaniu obrabiarek do kół zębatych i wielowypustów. W ofercie producenta znajdują się zarówno duże frezarki CNC do kół zębatych, jak i duże frezarki obwiedniowe pionowe oraz poziome, przeznaczone do obróbki bardzo dużych modułów, średnic i długości części.

CJMT wykonuje maszyny pozwalające na obróbkę:

• kół zębatych do modułu 40 i średnicy do fi8300 mm w dużych frezarkach CNC do kół zębatych,
• kół zębatych do modułu 30 i średnicy do fi8000 mm w dużych frezarkach obwiedniowych pionowych CNC,
• wielowypustów i wałów do modułu 32, średnicy fi1250 mm i długości 5000 mm w dużych frezarkach obwiedniowych poziomych CNC.

Maszyny budowane są na komponentach uznanych producentów, takich jak Hiwin, Siemens, Fanuc i Schneider, a całość spełnia wymagania europejskie i posiada certyfikat CE.

Jakie duże frezarki oferujemy?

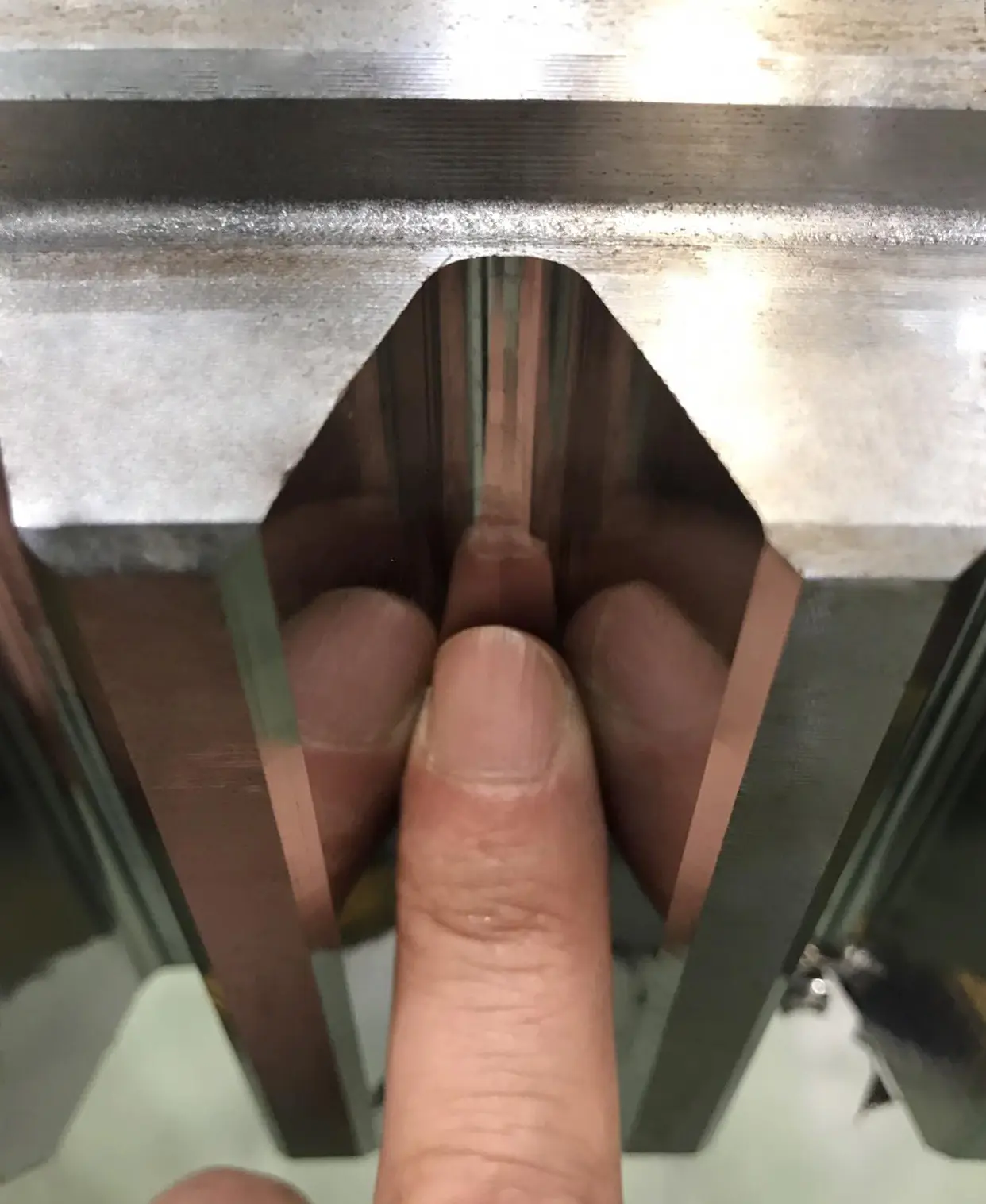

Przykład zęba koła zębatego naciętego na frezarce CJMT

W naszej ofercie znajdują się trzy główne grupy maszyn do obróbki dużych kół zębatych i wielowypustów:

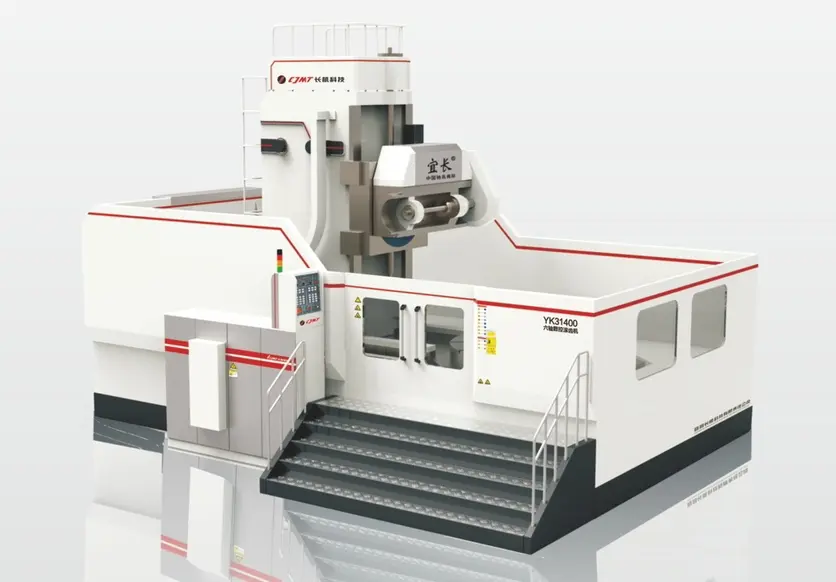

Duże frezarki obwiedniowe CNC pionowe

Przeznaczone do frezowania obwiedniowego dużych kół zębatych o dużych średnicach i modułach. Maszyny tej grupy umożliwiają obróbkę do modułu 30 i średnicy do fi8000 mm.

Duże frezarki obwiedniowe CNC poziome

Przeznaczone przede wszystkim do obróbki dużych i długich wielowypustów oraz wałów uzębionych. Umożliwiają obróbkę do modułu 32, średnicy fi1250 mm i długości 5000 mm.

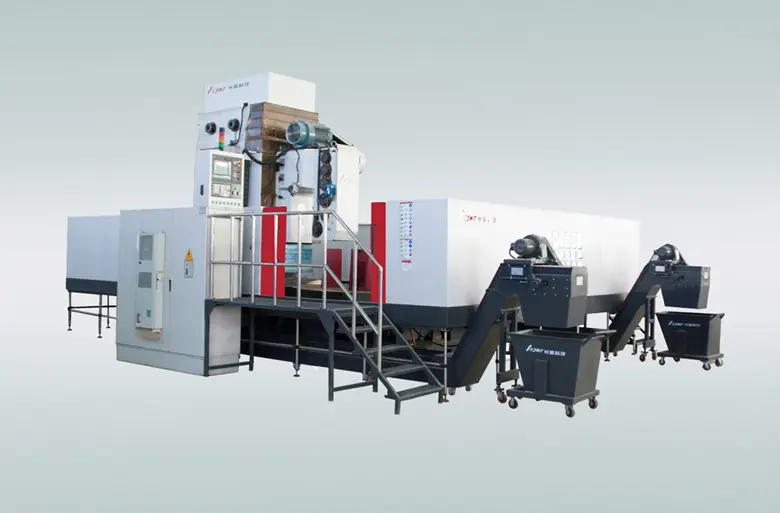

Duże frezarki CNC do kół zębatych

Maszyny do kształtowego frezowania dużych kół zębatych frezem krążkowym, przeznaczone do obróbki do modułu 40 i średnicy do fi8300 mm.

Duże frezarki do kół zębatych na frezy monolityczne i narzędzia płytkowe

W zależności od typu maszyny i obrabianego detalu oferowane frezarki mogą pracować na:

• frezach ślimakowych monolitycznych,
• frezach ślimakowych na płytki skrawające,
• frezach krążkowych monolitycznych,
• frezach krążkowych na płytki skrawające.

To oznacza, że w naszej ofercie znajdują się zarówno frezarki obwiedniowe do kół zębatych na narzędzia płytkowe, jak i frezarki do kół zębatych na frezy z płytkami skrawającymi do wielkogabarytowej obróbki. Dobór wariantu zależy od modułu, średnicy części, rodzaju materiału, czasu obróbki oraz oczekiwanej ekonomiki procesu.

Zastosowania przemysłowe dużych kół zębatych i wielowypustów

Duże frezarki do kół zębatych i wielowypustów znajdują zastosowanie wszędzie tam, gdzie obrabiane elementy przenoszą wysokie momenty obrotowe, pracują w ciężkich warunkach i wymagają dużej dokładności wykonania. Dotyczy to w szczególności branż, w których występują wielkogabarytowe przekładnie, duże średnice oraz długie wały uzębione.

• Transport morski i stoczniowy — duże koła zębate i wielowypusty stosowane w układach napędowych statków, przekładniach głównych, mechanizmach sterowania i ciężkich układach pomocniczych.
• Górnictwo — uzębienia i wielowypusty pracujące w koparkach, kruszarkach, przenośnikach taśmowych, kombajnach górniczych i innych maszynach o wysokich obciążeniach.
• Energetyka — koła zębate i wielowypusty wykorzystywane w turbinach, przekładniach oraz połączeniach wałów w systemach przeniesienia mocy.
• Przemysł ciężki, hutnictwo i cementownie — duże uzębienia stosowane w walcarkach, piecach obrotowych, mieszalnikach, młynach przemysłowych i innych ciężkich aplikacjach.
• Budownictwo i maszyny budowlane — elementy uzębione pracujące w dźwigach, koparkach, ładowarkach, podnośnikach i przekładniach ciężkich maszyn roboczych.

W zależności od branży i rodzaju detalu dobieramy frezarki obwiedniowe pionowe, poziome lub duże frezarki CNC do kształtowego frezowania kół zębatych, z uwzględnieniem modułu, średnicy części, długości wału oraz rodzaju stosowanego narzędzia.

Jak dobrać dużą frezarkę do kół zębatych do konkretnej aplikacji?

Dobór dużej frezarki CNC lub frezarki obwiedniowej zależy przede wszystkim od rodzaju detalu i sposobu obróbki.

Przy doborze maszyny najważniejsze są:

• czy obrabiane będzie koło zębate czy wielowypust,
• czy uzębienie jest wewnętrzne czy zewnętrzne,
• moduł i średnica części,
• długość obrabianego wału,
• rodzaj narzędzia: frez ślimakowy czy frez krążkowy,
• czy planowana jest obróbka na narzędziach monolitycznych czy na płytkach skrawających,
• materiał obrabiany i oczekiwany czas cyklu.

W praktyce:

• do dużych i długich wielowypustów na wałach częściej dobiera się frezarki obwiedniowe poziome,
• do dużych kół zębatych o uzębieniu zewnętrznym prostym i skośnym — frezarki obwiedniowe pionowe,
• do bardzo dużych kół zębatych i frezowania frezem krążkowym — duże frezarki CNC do kół zębatych.

Frezarki do dużych kół zębatych i wielowypustów w naszej ofercie

Duże frezarki CNC do frezowania kół zębatych — do modułu 40 i średnicy 8400 mm

W tej grupie znajdują się maszyny przeznaczone do kształtowego frezowania bardzo dużych kół zębatych. Cechują się wysoką sztywnością, dużą mocą i możliwością pracy na frezach krążkowych monolitycznych oraz na frezach krążkowych z płytkami skrawającymi.

Duże frezarki obwiedniowe pionowe CNC — do modułu 30 i średnicy 8000 mm

Maszyny tej grupy są przeznaczone do frezowania obwiedniowego dużych kół zębatych przy użyciu frezów ślimakowych monolitycznych i frezów ślimakowych na płytki. (tradensa.pl)

Duże frezarki obwiedniowe poziome CNC — do modułu 32, średnicy 1250 mm i długości 5000 mm

Maszyny tej grupy są przeznaczone przede wszystkim do obróbki długich wałów i wielowypustów, gdzie kluczowe znaczenie mają długość przedmiotu, stabilność układu oraz elastyczność procesu.

Najczęściej zadawane pytania

Czym różni się duża frezarka obwiedniowa od frezarki kształtowej do dużych kół zębatych?

Duża frezarka obwiedniowa pracuje frezem ślimakowym i generuje profil uzębienia metodą obwiedniową. Frezarka kształtowa do dużych kół zębatych wykorzystuje frez krążkowy lub palcowy i jest szczególnie przydatna przy bardzo dużych średnicach, modułach oraz zastosowaniach, w których frezowanie obwiedniowe nie jest optymalnym rozwiązaniem.

Do jakich kół zębatych stosuje się frezarkę obwiedniową?

Frezarki obwiedniowe stosuje się przede wszystkim do uzębień zewnętrznych prostych i skośnych, ślimacznic oraz wybranych wielowypustów.

Czy oferujecie frezarki do kół zębatych na frezy z płytkami skrawającymi?

Tak. Oferujemy frezarki obwiedniowe i frezarki CNC do kół zębatych pracujące na frezach ślimakowych i frezach krążkowych na płytki skrawające.

Kiedy wybrać frezarkę pionową, a kiedy poziomą?

Wersje pionowe są częściej wybierane do dużych kół zębatych, a wersje poziome do długich wielowypustów i wałów. Ostateczny dobór zależy od geometrii detalu, długości części i sposobu mocowania.

Czy oferowane maszyny nadają się do długich wielowypustów?

Tak. Duże frezarki obwiedniowe poziome CNC są przeznaczone właśnie do obróbki dużych i długich wielowypustów oraz wałów uzębionych.

Jakie moduły i średnice obsługują oferowane maszyny?

Zakres zależy od typu maszyny. W ofercie znajdują się rozwiązania do modułu 40 i średnic do fi8300 mm, do modułu 30 i fi8000 mm oraz do modułu 32 przy obróbce długich wałów i wielowypustów.

Dobór dużej frezarki CNC lub frezarki obwiedniowej do konkretnej aplikacji

Jeżeli szukają Państwo frezarki obwiedniowej do kół zębatych, frezarki do kół zębatych na frezy z płytkami skrawającymi albo maszyny do obróbki dużych wielowypustów, prosimy o kontakt z podstawowymi danymi procesu.

Najlepiej podać:

• typ obrabianego detalu,
• średnicę i moduł,
• długość elementu,
• uzębienie wewnętrzne lub zewnętrzne,
• rodzaj preferowanego narzędzia,
• informację, czy planowana jest obróbka na narzędziach monolitycznych czy płytkowych,
• oczekiwaną wydajność i charakter produkcji.

Na tej podstawie dobierzemy odpowiednią frezarkę pionową, poziomą lub dużą frezarkę CNC do kół zębatych oraz właściwy wariant technologii.
