Szlifowanie metali CNC stosuje się wtedy, gdy po toczeniu, frezowaniu, wierceniu, rozwiercaniu lub obróbce cieplnej trzeba uzyskać dokładny wymiar, stabilną geometrię i odpowiednią jakość powierzchni. Nie zawsze oznacza to zakup tej samej maszyny. Innego procesu wymaga wałek stopniowany, innego pin produkowany w dużej serii, innego tuleja z dokładnym otworem, a jeszcze innego detal wymagający szlifowania kilku powierzchni w jednym zamocowaniu.
Ten artykuł jest mapą decyzyjną. Nie zastępuje stron produktowych szlifierek CNC ani szczegółowych poradników o szlifowaniu wałków, szlifowaniu bezkłowym czy szlifowaniu otworów. Pomaga natomiast określić, w którą stronę pójść: szlifierka do wałków CNC, szlifierka bezkłowa CNC, szlifierka do otworów CNC, szlifierka uniwersalna CNC, dobór ściernicy, pomiar w procesie, automatyzacja albo poprawa obecnego procesu.
Jeśli masz już rysunek detalu i znasz tolerancje, dobrym punktem wyjścia są strony: szlifierki do wałków CNC, szlifierki bezkłowe CNC, szlifierki do otworów CNC oraz szlifierki do wałków i otworów CNC.
Kiedy szlifowanie metali CNC jest potrzebne?
Szlifowanie CNC nie jest pierwszą operacją do każdego detalu. Zwykle pojawia się wtedy, gdy wcześniejsza obróbka nie zapewnia wymaganej dokładności, powtarzalności, jakości powierzchni albo stabilności w produkcji seryjnej.
| Sytuacja | Czy szlifowanie CNC ma sens? | Dlaczego |
| Detal ma wąskie tolerancje wymiarowe | Tak | Szlifowanie pozwala utrzymać dokładny wymiar po obróbce wstępnej |
| Powierzchnia pracuje w pasowaniu, uszczelnieniu lub łożyskowaniu | Tak | Liczy się wymiar, chropowatość i powtarzalność powierzchni |
| Detal jest po hartowaniu | Często tak | Po obróbce cieplnej trzeba skorygować wymiar i geometrię |
| Produkcja ma dużą serię | Często tak | Szlifowanie CNC daje powtarzalność i możliwość automatyzacji |
| Detal ma kilka powierzchni funkcjonalnych | Często tak | Można ograniczyć liczbę zamocowań i błędy bazowania |
| Problemem są braki wymiarowe | Często tak | Szlifowanie z pomiarem i kompensacją może ustabilizować proces |
| Wystarczy szeroka tolerancja po toczeniu | Niekoniecznie | Szlifowanie może być niepotrzebnym kosztem |
| Detal jest jednostkowy i ma prostą geometrię | Zależy | Czasami wystarczy maszyna konwencjonalna lub kontrolowana obróbka skrawaniem |
Najprostsze pytanie brzmi: czy problem dotyczy wymiaru, geometrii, powierzchni, powtarzalności czy wydajności? Od odpowiedzi zależy, czy potrzebne będzie szlifowanie wałków, bezkłowe, otworów, czół, kilku powierzchni w jednym zamocowaniu, czy tylko poprawa ściernicy, chłodzenia albo kontroli procesu.
Jakie wymaganie najczęściej prowadzi do szlifowania?
Dobór procesu warto zacząć nie od maszyny, lecz od wymagania technologicznego. Inaczej dobiera się szlifierkę do pasowanego czopa wałka, inaczej do tulei, inaczej do pinu w produkcji wielkoseryjnej.
| Wymaganie detalu | Co zwykle trzeba rozważyć | Możliwy kierunek |
| Dokładna średnica zewnętrzna | Bazowanie, długość detalu, liczba średnic, współosiowość | Szlifowanie wałków CNC albo szlifowanie bezkłowe |
| Duża seria prostych elementów cylindrycznych | Takt, automatyzacja, stabilność podawania | Szlifowanie bezkłowe CNC |
| Dokładny otwór | Średnica otworu, głębokość, dostęp ściernicy, mocowanie | Szlifowanie otworów CNC |
| Czoło, bark lub kilka powierzchni | Liczba zamocowań, współosiowość, kolejność operacji | Szlifierka uniwersalna CNC |
| Detal po hartowaniu | Ryzyko przypaleń, dobór ściernicy, chłodzenie | Szlifowanie z kontrolą temperatury i właściwą ściernicą |
| Wysoka wydajność | Czas cyklu, automatyzacja, pomiar, CBN | Maszyna produkcyjna z automatyzacją |
| Niestabilny wymiar w serii | Pomiar, kompensacja, ściernica, obciąganie | Pomiar w procesie lub po procesie |
| Zmienna produkcja | Czas przezbrojenia, programy CNC, oprzyrządowanie | Elastyczna szlifierka CNC |
Dobrze dobrany proces szlifowania zaczyna się od detalu: jego geometrii, tolerancji, materiału, twardości, naddatku, wolumenu i wymagań jakościowych.

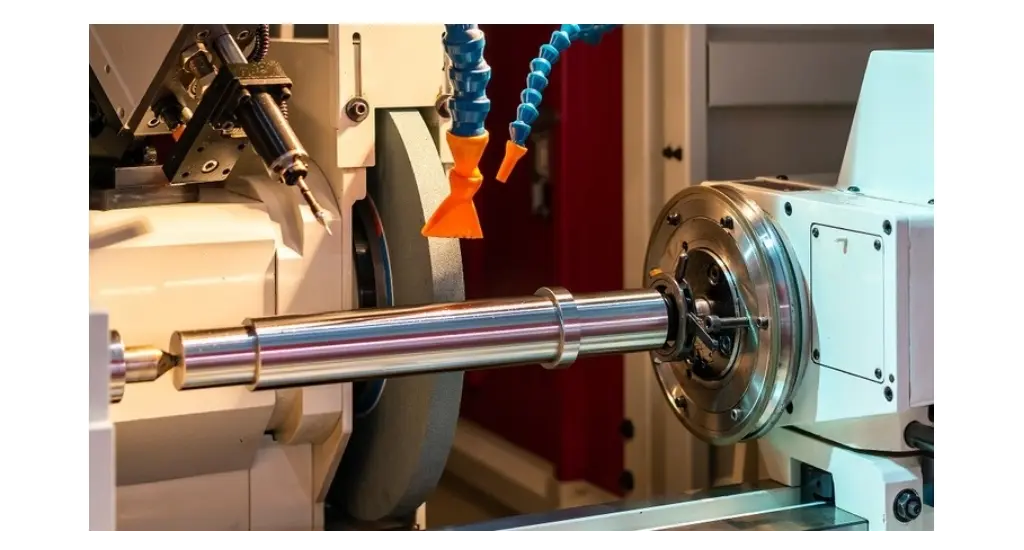

Szlifowanie wałków CNC – kiedy wybrać obróbkę między kłami lub w uchwycie?
Szlifowanie wałków CNC sprawdza się przy detalach, które mają średnice zewnętrzne, czopy, stopnie, barki, czoła albo powierzchnie wymagające współosiowości. Detal może być mocowany między kłami, w uchwycie lub w rozwiązaniu specjalnym, zależnie od geometrii i wymagań procesu.
| Kiedy wybrać szlifowanie wałków CNC? | Dlaczego |
| Detal ma kilka średnic | Maszyna może obrabiać różne powierzchnie w kontrolowanej sekwencji |
| Ważna jest współosiowość | Mocowanie między kłami pomaga utrzymać relację osiową |
| Detal jest długi lub stopniowany | Proces daje większą elastyczność niż szlifowanie bezkłowe |
| Produkcja jest jednostkowa, mało- lub średnioseryjna | Łatwiej obsłużyć zmienne geometrie |
| Powierzchnie pracują pod łożyskiem lub uszczelnieniem | Liczy się stabilny wymiar i jakość powierzchni |
| Potrzebne jest szlifowanie czoła lub barku | Można dobrać konfigurację ściernicy i głowicy |
https://tradensa.pl/szlifierki-do-walkow-cncjest dobrym kierunkiem dla wałów, czopów, wrzecion, osi, elementów przekładniowych, hydrauliki, energetyki i przemysłu maszynowego. Jeśli detal jest wielośrednicowy, ma wymagania współosiowości albo występuje w zmiennych seriach, warto zacząć od strony szlifierki do wałków CNC.
Jeżeli porównujesz ten proces ze szlifowaniem bezkłowym, zobacz też poradnik szlifowanie wałków między kłami czy bezkłowe.
Szlifowanie bezkłowe CNC – kiedy liczy się takt i produkcja seryjna?
Szlifowanie bezkłowe CNC jest przeznaczone głównie do produkcji seryjnej i wielkoseryjnej prostych lub powtarzalnych detali cylindrycznych. Detal nie jest mocowany między kłami ani w uchwycie. Jest prowadzony między ściernicą szlifującą, tarczą regulacyjną i listwą podpierającą.
| Kiedy wybrać szlifowanie bezkłowe CNC? | Dlaczego |
| Detal ma prostą geometrię obrotową | Proces jest szybki i wydajny |
| Produkcja obejmuje dużą liczbę sztuk | Szlifowanie bezkłowe dobrze skaluje się w serii |
| Priorytetem jest niski koszt jednostkowy | Krótki czas cyklu zmniejsza koszt jednej sztuki |
| Detal można stabilnie prowadzić przez strefę szlifowania | Proces nie wymaga mocowania w kłach |
| Możliwa jest automatyzacja podawania | Łatwiej budować stanowisko produkcyjne |
| Mierzone są średnice w serii | Pomiar po procesie lub w linii pomaga utrzymać stabilność |
Typowe detale to piny, sworznie, rolki, trzpienie, tulejki, zawory, elementy automotive i elementy hydrauliki. Jeśli produkcja jest duża, geometria powtarzalna, a najważniejszy jest takt, właściwym kierunkiem mogą być szlifierki bezkłowe CNC.
Szlifowanie bezkłowe nie jest jednak uniwersalną odpowiedzią na każdy wałek. Przy detalach stopniowanych, długich, wymagających wysokiej współosiowości albo częstych przezbrojeń lepsza może być szlifierka do wałków CNC.
Szlifowanie otworów CNC – kiedy kluczowa jest powierzchnia wewnętrzna?
Szlifowanie otworów CNC stosuje się wtedy, gdy najważniejszy wymiar znajduje się wewnątrz detalu. Może to być otwór prowadzący, pasowany, uszczelniający, współpracujący z trzpieniem, wałkiem, tłoczkiem albo elementem hydraulicznym.
| Kiedy wybrać szlifowanie otworów CNC? | Dlaczego |
| Otwór jest powierzchnią funkcjonalną | Jego wymiar decyduje o pracy detalu |
| Wymagana jest dobra jakość powierzchni wewnętrznej | Szlifowanie poprawia chropowatość i geometrię |
| Detal jest tuleją, gniazdem lub elementem hydraulicznym | Otwór często odpowiada za prowadzenie lub szczelność |
| Trzeba skorygować wymiar po hartowaniu | Szlifowanie pozwala wykończyć powierzchnię po obróbce cieplnej |
| Liczy się współosiowość otworu z inną powierzchnią | Ważne staje się mocowanie i bazowanie |
| Potrzebny jest pomiar otworu | Można rozważyć pomiar po procesie lub zintegrowany z cyklem |
Szlifowanie otworów wymaga szczególnej uwagi przy doborze ściernicy, wrzeciona do otworów, chłodzenia, wysięgu, sposobu mocowania i pomiaru. Jeśli detalem jest tuleja, korpus, gniazdo, element hydrauliki lub część z dokładną powierzchnią wewnętrzną, właściwym punktem odniesienia są szlifierki do otworów CNC.
Szczegółowe omówienie procesu znajdziesz w artykule szlifowanie otworów – kompendium wiedzy o procesie i szlifierkach do otworów.
Szlifowanie czół, barków i kilku powierzchni w jednym zamocowaniu
W wielu detalach problemem nie jest tylko jedna średnica. Liczy się relacja między średnicą zewnętrzną, otworem, czołem, barkiem, powierzchnią bazową i innymi powierzchniami funkcjonalnymi.
Wtedy ważne staje się pytanie: czy detal powinien być obrabiany w kilku osobnych operacjach, czy lepiej ograniczyć liczbę zamocowań?
| Kiedy wybrać szlifowanie kilku powierzchni w jednym zamocowaniu? | Dlaczego |
| Detal ma otwór i średnicę zewnętrzną | Mniej przełożeń oznacza mniejsze ryzyko błędów bazowania |
| Ważna jest współosiowość | Obróbka w jednym zamocowaniu poprawia relację powierzchni |
| Trzeba szlifować czoło lub bark | Uniwersalna konfiguracja może ograniczyć liczbę operacji |
| Produkcja jest zmienna | Jedna elastyczna maszyna może obsłużyć kilka rodzin detali |
| Detal jest precyzyjny, ale seria nie jest bardzo duża | Elastyczność bywa ważniejsza niż maksymalny takt |
| Proces ma zastąpić kilka stanowisk | Skraca się przepływ detalu przez produkcję |
W takich aplikacjach warto rozważyć szlifierki do wałków i otworów CNC. To kierunek szczególnie ważny przy tulejach, elementach hydrauliki, elementach pomp, detalach stopniowanych i częściach wymagających zachowania relacji między kilkoma powierzchniami.
Jak dobrać proces do typu detalu?
Najpraktyczniej zacząć od tabeli: detal → wymaganie → proces → typ maszyny.
| Typ detalu | Najważniejsze wymaganie | Najczęstszy kierunek procesu | Typ maszyny |
| Wał stopniowany | Współosiowość, kilka średnic, barki | Szlifowanie wałków CNC | Szlifierka do wałków CNC |
| Czop pod łożysko | Dokładna średnica i powierzchnia | Szlifowanie wałków CNC | Szlifierka do wałków CNC |
| Pin, sworzeń, rolka | Takt i powtarzalność średnicy | Szlifowanie bezkłowe CNC | Szlifierka bezkłowa CNC |
| Tuleja | Otwór, czoło, czasem średnica zewnętrzna | Szlifowanie otworów lub kilka powierzchni | Szlifierka do otworów CNC albo szlifierka do wałków i otworów CNC |
| Element hydrauliki | Szczelność, prowadzenie, jakość powierzchni | Szlifowanie otworów, wałków lub kilku powierzchni | Zależnie od geometrii detalu |
| Zawór | Średnica, powierzchnia robocza, seria | Szlifowanie bezkłowe lub wałków | Zależnie od geometrii i wolumenu |
| Wałek mały precyzyjny | Dokładność i elastyczność | Szlifowanie wałków CNC | Kompaktowa szlifierka CNC |
| Duży wał lub rolka | Masa, długość, podtrzymki | Szlifowanie wałków CNC | Cięższa szlifierka do wałków |
| Detal z otworem i czołem | Relacja powierzchni | Szlifowanie w jednym zamocowaniu | Szlifierka do wałków i otworów CNC |
| Prosty detal wielkoseryjny | Koszt jednostkowy | Szlifowanie bezkłowe CNC | Szlifierka bezkłowa CNC |
Ta tabela nie zastępuje analizy technologicznej. Pokazuje jednak, że „szlifowanie metali CNC” nie jest jednym procesem, lecz rodziną metod dobieranych do detalu.
Kiedy potrzebna jest ściernica CBN, diamentowa, korundowa lub ceramiczna?
Dobór szlifierki to tylko część decyzji. Druga część to dobór ściernicy. Materiał detalu, twardość, naddatek, wymagany czas cyklu i jakość powierzchni mogą przesądzić o tym, czy lepsza będzie ściernica konwencjonalna, ceramiczna, CBN czy diamentowa.
| Materiał lub aplikacja | Możliwy kierunek doboru ściernicy | Uwaga |
| Stale hartowane | CBN albo ściernice ceramiczne / korundowe premium | Zależnie od serii, kosztu detalu i wymagań cyklu |
| Stale konstrukcyjne | Ściernice korundowe lub ceramiczne | Często wystarczające przy mniej wymagających procesach |
| HSS | CBN | Dobry kierunek przy produkcji seryjnej i wymaganej trwałości ściernicy |
| Węglik spiekany | Diament | CBN nie jest właściwym wyborem do węglika |
| Automotive | CBN, korund, rozwiązania specjalne | Zależnie od detalu: wał, zawór, pin, tuleja, wałek |
| Produkcja seryjna | CBN lub zoptymalizowana ściernica ceramiczna | Liczy się stabilność procesu i czas cyklu |
| Krótkie serie | Często ściernice konwencjonalne lub ceramiczne | Ekonomia może być ważniejsza niż maksymalna wydajność |
Przy doborze ściernic warto sprawdzić ściernice diamentowe i borazonowe CBN Riegger, ściernice korundowe standardowe i premium CUMI oraz ściernice dla branży samochodowej.
Jeżeli porównujesz CBN i diament, pomocny będzie artykuł CBN czy diament? Jak dobrać ściernicę do stali, HSS i węglika spiekanego.
Kiedy potrzebny jest pomiar w procesie?
Pomiar w procesie lub po procesie ma sens wtedy, gdy sama dokładność maszyny nie wystarcza do utrzymania stabilnego wymiaru w serii. Dotyczy to szczególnie produkcji seryjnej, automatyzacji i detali o wysokim koszcie braku.
| Objaw lub wymaganie | Czy warto rozważyć pomiar? | Dlaczego |
| Wymiar stopniowo ucieka w serii | Tak | Pomiar może sterować kompensacją |
| Operator często koryguje maszynę | Tak | Proces staje się mniej zależny od ręcznych decyzji |
| Produkcja ma działać automatycznie | Tak | Maszyna potrzebuje informacji zwrotnej |
| Koszt jednej sztuki jest wysoki | Tak | Wczesna kontrola ogranicza braki |
| Tolerancja jest bardzo wąska | Tak | Pomiar pomaga utrzymać proces bliżej środka tolerancji |
| Seria jest krótka i tolerancja szeroka | Niekoniecznie | Kontrola ręczna może wystarczyć |
| Problemem są głównie przypalenia | Nie jako pierwszy krok | Najpierw trzeba sprawdzić ściernicę, chłodzenie i parametry |
Pomiar nie jest osobnym światem oderwanym od szlifowania. Powinien być analizowany razem z maszyną, ściernicą, obciąganiem, chłodzeniem, wyważaniem, automatyką i odbiorem detalu.
Więcej na ten temat opisuje artykuł pomiar w procesie szlifowania CNC – kiedy warto stosować automatyczną kontrolę wymiaru.
Kiedy potrzebna jest automatyzacja szlifowania CNC?
Automatyzacja ma sens wtedy, gdy proces jest wystarczająco powtarzalny, a produkcja uzasadnia inwestycję w robot, podajnik, manipulator bramowy, pomiar, sortowanie lub automatyczny odbiór detali.
| Kiedy automatyzacja ma sens? | Dlaczego |
| Produkcja jest seryjna | Łatwiej uzasadnić koszt stanowiska |
| Detal ma powtarzalną geometrię | Prościej zaprojektować załadunek i odbiór |
| Czas operatora jest wąskim gardłem | Automatyzacja odciąża obsługę maszyny |
| Proces wymaga kontroli każdej sztuki | Można połączyć załadunek, pomiar i sortowanie |
| Maszyna ma pracować dłużej bez nadzoru | Potrzebna jest kontrola procesu i detalu |
| Liczy się stabilny takt | Automatyzacja ogranicza zmienność ręcznej obsługi |
Automatyzacja nie naprawi źle dobranego procesu. Przed jej wdrożeniem trzeba ustalić: sposób bazowania detalu, stabilność wymiaru, naddatek, metodę pomiaru, odbiór detali, sortowanie braków i reakcję maszyny na odchyłki.
Szerzej opisuje to artykuł automatyzacja szlifowania CNC – kiedy warto dodać robota, manipulator bramowy, pomiar i automatyczny załadunek.
Kiedy szlifowanie CNC nie będzie właściwym kierunkiem?
Szlifowanie CNC nie zawsze jest najlepszą odpowiedzią. Czasami problem można rozwiązać wcześniej: przez zmianę technologii toczenia, poprawę mocowania, stabilizację obróbki cieplnej, lepszą kontrolę naddatku albo zmianę ściernicy w istniejącym procesie.
| Sytuacja | Co sprawdzić przed inwestycją w szlifierkę CNC |
| Detal ma za duży naddatek | Czy wcześniejsza operacja może lepiej przygotować półfabrykat |
| Problemem jest bicie po wcześniejszej operacji | Czy poprawne jest bazowanie, mocowanie i kolejność operacji |
| Wymagania powierzchni są umiarkowane | Czy toczenie wykańczające lub honowanie nie wystarczy |
| Seria jest bardzo mała | Czy opłaca się pełna automatyzacja i pomiar |
| Brakuje stabilnej obróbki cieplnej | Czy zmienność po hartowaniu nie zdominuje procesu |
| Problem dotyczy przypaleń | Czy przyczyną nie jest ściernica, chłodzenie lub obciąganie |
| Tolerancja nie wymaga szlifowania | Czy szlifowanie nie zwiększy kosztu bez potrzeby |
Dobrze dobrana szlifierka CNC rozwiązuje problemy dokładności, powtarzalności i jakości powierzchni. Nie powinna jednak maskować błędów wcześniejszych operacji technologicznych.
Jak przygotować dane do doboru procesu szlifowania metali CNC?
Żeby dobrać właściwy proces, trzeba przygotować więcej niż ogólną informację „potrzebujemy szlifierki CNC”. Najważniejszy jest detal i wymaganie produkcyjne.
| Dane do przygotowania | Dlaczego są ważne |
| Rysunek detalu | Pokazuje geometrię, powierzchnie krytyczne i bazowanie |
| Materiał | Wpływa na ściernicę, parametry i chłodzenie |
| Twardość | Decyduje o doborze ściernicy i ryzyku przypaleń |
| Tolerancje | Określają wymaganą klasę procesu i pomiaru |
| Chropowatość | Wpływa na dobór ściernicy, obciągania i parametrów |
| Naddatek | Decyduje o czasie cyklu i strategii szlifowania |
| Wielkość serii | Pomaga ocenić automatyzację i koszt jednostkowy |
| Aktualny czas cyklu | Pokazuje wymagania wydajnościowe |
| Obecny problem | Ułatwia odróżnienie problemu maszyny, ściernicy, chłodzenia lub mocowania |
| Wymagania pomiarowe | Decydują o pomiarze w procesie, po procesie lub kontroli ręcznej |
| Miejsce w hali i media | Wpływają na instalację, chłodzenie, filtrację i odbiór maszyny |
| Wymagania CE i odbiorowe | Są ważne przy projekcie, FAT, SAT i uruchomieniu |
Jeśli nie masz jeszcze kompletnego zapytania, skorzystaj z poradnika jak przygotować zapytanie o szlifierkę CNC.
Mapa decyzji: jaki proces wybrać?
Poniższa tabela porządkuje najczęstsze scenariusze.
| Jeśli Twoim głównym problemem jest… | Najpierw rozważ… | Następny krok |
| Dokładna średnica wałka | Szlifowanie wałków CNC | Sprawdź stronę szlifierek do wałków CNC |
| Duża seria pinów lub rolek | Szlifowanie bezkłowe CNC | Sprawdź stronę szlifierek bezkłowych CNC |
| Dokładny otwór | Szlifowanie otworów CNC | Sprawdź stronę szlifierek do otworów CNC |
| Otwór, średnica i czoło w jednym detalu | Szlifierka wałków i otworów CNC | Sprawdź stronę szlifierek uniwersalnych CNC Flexi |
| Niestabilny wymiar w serii | Pomiar i kompensacja | Przeanalizuj pomiar w procesie lub po procesie |
| Zbyt długi czas cyklu | CBN, automatyzacja, parametry procesu | Oceń koszt jednostkowy, nie tylko cenę ściernicy |
| Przypalenia | Ściernica, chłodzenie, obciąganie | Sprawdź proces przed zmianą maszyny |
| Częste przezbrojenia | Elastyczna maszyna, programy CNC, oprzyrządowanie | Oceń, czy ważniejszy jest takt czy elastyczność |
| Kilka stanowisk dla jednego detalu | Obróbka kilku powierzchni w jednym zamocowaniu | Rozważ szlifierkę uniwersalną CNC |
| Braki po wdrożeniu maszyny | FAT, SAT, test detalu, pomiar | Zweryfikuj odbiór technologiczny procesu |
Powiązane produkty i artykuły
| Jeśli chcesz pogłębić temat… | Przejdź do |
| Szlifierki do wałków, czopów i elementów stopniowanych | Szlifierki do wałków CNC |
| Produkcja seryjna pinów, rolek, sworzni i trzpieni | Szlifierki bezkłowe CNC |
| Szlifowanie tulei, gniazd i powierzchni wewnętrznych | Szlifierki do otworów CNC |
| Obróbka kilku powierzchni w jednym zamocowaniu | Szlifierki do wałków i otworów CNC |
| Kiedy wybrać maszynę uniwersalną do kilku powierzchni | Szlifierka do wałków i otworów CNC – kiedy wybrać maszynę uniwersalną |
| Różnice między szlifowaniem wałków a bezkłowym | Szlifowanie wałków między kłami czy bezkłowe |
| Podstawy procesu bezkłowego | Szlifowanie bezkłowe – kompendium wiedzy |
| Pomiar i kompensacja wymiaru | Pomiar w procesie szlifowania CNC |
| Automatyzacja załadunku i odbioru detali | Automatyzacja szlifowania CNC |
| CBN, diament i dobór ściernicy | CBN czy diament? Jak dobrać ściernicę |
| Odbiór maszyny i test detalu | Odbiór i uruchomienie szlifierki CNC – FAT, SAT, CE |
FAQ
Czym jest szlifowanie metali CNC?
Szlifowanie metali CNC to precyzyjna obróbka ścierna sterowana numerycznie, stosowana do uzyskania dokładnego wymiaru, geometrii i jakości powierzchni. Może dotyczyć średnic zewnętrznych, otworów, czół, barków albo kilku powierzchni w jednym zamocowaniu.
Kiedy szlifowanie CNC jest lepsze niż toczenie?
Szlifowanie CNC jest potrzebne wtedy, gdy toczenie nie zapewnia wymaganej tolerancji, chropowatości, geometrii lub stabilności po obróbce cieplnej. Nie zastępuje toczenia w każdej operacji, lecz zwykle jest procesem wykańczającym po wcześniejszym przygotowaniu detalu.
Czy do każdego wałka potrzebna jest szlifierka do wałków CNC?
Nie. Jeśli wałek jest prostym detalem cylindrycznym produkowanym w dużej serii, lepsze może być szlifowanie bezkłowe. Szlifierka do wałków CNC jest szczególnie uzasadniona przy wałach stopniowanych, kilku średnicach, wymaganej współosiowości, zmiennych seriach i bardziej złożonej geometrii.
Kiedy wybrać szlifowanie bezkłowe?
Szlifowanie bezkłowe warto wybrać przy dużych seriach prostych detali cylindrycznych, takich jak piny, rolki, trzpienie, sworznie lub tulejki. Proces jest wydajny, dobrze nadaje się do automatyzacji i może obniżyć koszt jednostkowy przy właściwie dobranym detalu.
Kiedy potrzebna jest szlifierka do otworów CNC?
Szlifierka do otworów CNC jest potrzebna wtedy, gdy kluczowym wymiarem jest powierzchnia wewnętrzna: otwór, gniazdo, tuleja, powierzchnia prowadząca lub uszczelniająca. Ważne są wtedy średnica otworu, głębokość, mocowanie, wrzeciono do otworów, chłodzenie i pomiar.
Czy jedna szlifierka może obrabiać wałki, otwory i czoła?
Tak, w wielu aplikacjach można zastosować szlifierkę uniwersalną CNC do wałków, otworów i czół. Ma to sens szczególnie wtedy, gdy detal wymaga obróbki kilku powierzchni w jednym zamocowaniu i ważna jest relacja między nimi.
Czy szlifowanie CBN zawsze jest lepsze?
Nie. CBN ma sens szczególnie przy stalach hartowanych, HSS, produkcji seryjnej i wysokich wymaganiach stabilności procesu. W krótkich seriach lub mniej wymagających aplikacjach ściernica korundowa albo ceramiczna może być bardziej ekonomicznym wyborem.
Czy automatyzacja jest potrzebna przy każdej szlifierce CNC?
Nie. Automatyzacja ma sens wtedy, gdy produkcja jest powtarzalna, seria uzasadnia inwestycję, a proces jest stabilny. Przy zmiennych detalach i krótkich seriach ważniejsza może być elastyczność, szybkie przezbrojenie i dobrze przygotowane programy CNC.
Czy pomiar w procesie jest konieczny?
Nie zawsze. Pomiar w procesie lub po procesie jest szczególnie ważny przy wąskich tolerancjach, produkcji seryjnej, automatyzacji i wysokim koszcie braków. Przy prostych detalach, krótkich seriach i szerokich tolerancjach wystarczająca może być kontrola ręczna.
Jak dobrać właściwy proces szlifowania?
Najpierw trzeba określić detal, powierzchnie krytyczne, tolerancje, materiał, twardość, naddatek, serię, wymagany czas cyklu i sposób kontroli. Dopiero potem można zdecydować, czy właściwy będzie proces wałkowy, bezkłowy, szlifowanie otworów, szlifierka uniwersalna, CBN, pomiar lub automatyzacja.
Dobierz proces szlifowania CNC do swojego detalu
Jeżeli chcesz dobrać proces szlifowania metali CNC do konkretnego detalu, prześlij rysunek, tolerancje, materiał, twardość, naddatek, wymaganą chropowatość, wielkość serii i opis obecnego problemu produkcyjnego.
Na tej podstawie Tradensa pomoże określić, czy właściwym kierunkiem będzie:
- szlifierka do wałków CNC,
- szlifierka bezkłowa CNC,
- szlifierka do otworów CNC,
- szlifierka uniwersalna CNC do wałków, otworów i czół,
- dobór ściernicy CBN, diamentowej, korundowej lub ceramicznej,
- pomiar w procesie albo po procesie,
- automatyzacja załadunku i odbioru detali,
- czy najpierw poprawa obecnej technologii, mocowania, chłodzenia lub obciągania.
