Dobór szlifierki CNC to dopiero pierwszy etap projektu. Po wyborze technologii trzeba jeszcze potwierdzić, że maszyna, oprzyrządowanie, ściernica, chłodzenie, pomiar, automatyzacja i program technologiczny spełniają wymagania produkcji. Właśnie do tego służą test detalu, FAT, SAT, odbiór dokumentacji i uruchomienie maszyny w zakładzie.

Ten artykuł nie zastępuje stron produktowych szlifierek CNC. Jeżeli jesteś na etapie wyboru typu maszyny, sprawdź: szlifierki do wałków CNC, szlifierki bezkłowe CNC, szlifierki do otworów CNC oraz szlifierki do wałków i otworów CNC. Tutaj skupiamy się na tym, jak przygotować odbiór, testy i uruchomienie maszyny po wyborze kierunku technologicznego.

Czym różni się dobór szlifierki od odbioru maszyny?

Dobór szlifierki odpowiada na pytanie: jaka maszyna i konfiguracja będą właściwe dla detalu, procesu i wolumenu produkcji?

Odbiór maszyny odpowiada na inne pytanie: czy konkretna dostarczana szlifierka, z konkretną konfiguracją, programem, oprzyrządowaniem i dokumentacją, spełnia uzgodnione wymagania?

To ważne rozróżnienie. Na etapie doboru rozmawia się o możliwościach technologicznych, zakresie pracy, średnicach, długościach, typie procesu, automatyzacji i pomiarze. Na etapie odbioru trzeba już pracować na konkretnych kryteriach: detalach testowych, tolerancjach, chropowatości, czasie cyklu, liczbie próbek, dokumentacji i warunkach instalacji.

Najczęstszy problem pojawia się wtedy, gdy kryteria odbioru nie są ustalone wcześniej. Wtedy trudno jednoznacznie ocenić, czy wynik testu jest akceptowalny.

Co powinno być ustalone przed zamówieniem szlifierki CNC?

Przed zamówieniem maszyny warto ustalić nie tylko model i zakres wymiarowy, ale też kryteria odbioru. Im bardziej precyzyjnie są opisane wymagania, tym łatwiej później przeprowadzić FAT, SAT i uruchomienie produkcji.

Jeżeli te punkty nie są ustalone, FAT i SAT mogą zmienić się w dyskusję o oczekiwaniach zamiast w techniczny odbiór maszyny.

Test detalu przed zakupem – co warto sprawdzić?

Test detalu ma potwierdzić, że wybrany kierunek technologiczny jest realistyczny. W szlifowaniu CNC nie wystarczy wykonać jednej dobrej sztuki. Trzeba sprawdzić, czy proces jest powtarzalny, stabilny i możliwy do przeniesienia do produkcji.

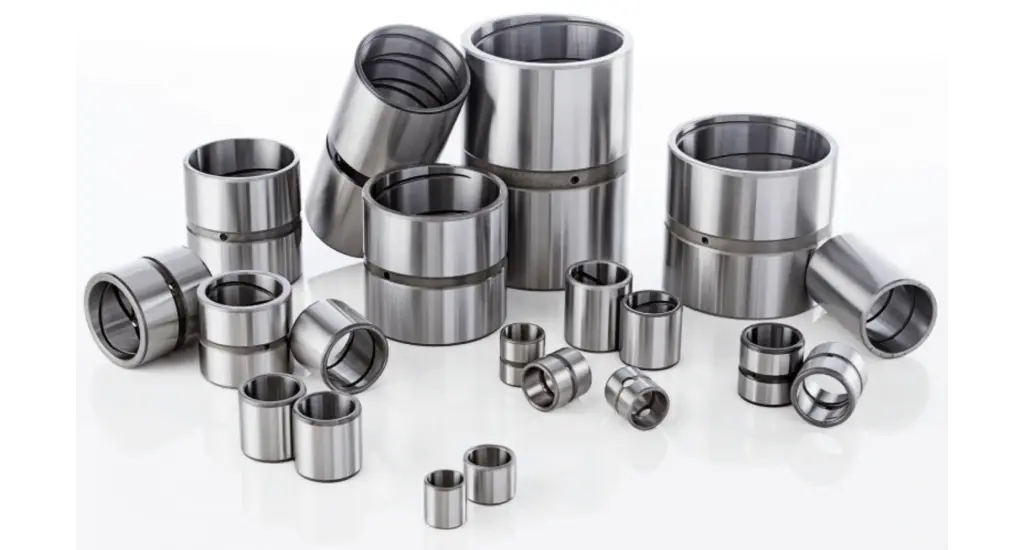

Test może dotyczyć szlifowania średnicy zewnętrznej, otworu, powierzchni wewnętrznej, czoła, barku, wałka stopniowanego, tulei, pinu, sworznia, rolki albo detalu wymagającego kilku operacji. Zakres testu powinien zależeć od tego, co w produkcji jest rzeczywiście krytyczne.

Rysunek, materiał i tolerancje

Podstawą testu jest aktualny rysunek detalu. Powinien jasno wskazywać powierzchnie krytyczne, tolerancje wymiarowe, tolerancje geometryczne, materiał, twardość i wymagania dotyczące jakości powierzchni.

Jeżeli rysunek nie zawiera wymagań jakościowych, trzeba je doprecyzować przed testem. Inaczej można wykonać detal zgodny wymiarowo, ale niezgodny z oczekiwaniami technologicznymi.

Naddatek, chropowatość i wymagania geometryczne

Naddatek do szlifowania jest jednym z najważniejszych parametrów testu. Zbyt duży naddatek może wydłużyć czas cyklu i zwiększyć obciążenie cieplne. Zbyt mały naddatek może utrudnić usunięcie błędów po poprzedniej operacji.

Chropowatość również powinna być traktowana jako kryterium technologiczne, a nie tylko dopisek na rysunku. Jeżeli powierzchnia współpracuje z uszczelnieniem, łożyskowaniem, prowadzeniem, gniazdem lub elementem hydraulicznym, jakość powierzchni ma bezpośredni wpływ na funkcję detalu.

Dlatego test detalu powinien obejmować nie tylko pomiar średnicy, ale również ocenę powierzchni i geometrii.

Czas cyklu i stabilność wymiaru

W produkcji seryjnej czas cyklu jest ważny, ale nie powinien być oceniany w oderwaniu od stabilności procesu. Bardzo krótki cykl nie ma wartości, jeżeli prowadzi do przypaleń, niestabilnego wymiaru, zbyt częstych korekt lub dużej liczby braków.

Jeżeli czas cyklu ma być kryterium odbioru, trzeba jasno ustalić, co zawiera. Inaczej jedna strona może mówić o czasie szlifowania, a druga o całym czasie wykonania detalu.

Pomiar w procesie i kontrola po procesie

Pomiar jest kluczowy przy odbiorze szlifierki CNC, zwłaszcza gdy detal ma wąskie tolerancje, wymaga stabilnej geometrii albo będzie produkowany seryjnie. Pomiar może być ręczny, półautomatyczny, automatyczny, realizowany w procesie albo po procesie.

Metoda pomiaru powinna być ustalona przed testem. Warto też wskazać, czy pomiar odbywa się na sprzęcie producenta maszyny, klienta czy zewnętrznego laboratorium.

FAT szlifierki CNC – co sprawdza się u producenta?

FAT, czyli odbiór fabryczny, odbywa się u producenta lub integratora przed wysyłką maszyny. Jego celem jest potwierdzenie, że szlifierka jest wykonana zgodnie ze specyfikacją, działa poprawnie i spełnia uzgodnione kryteria przed transportem do zakładu klienta.

FAT nie powinien być jedynie formalną prezentacją maszyny. Przy dobrze przygotowanym projekcie jest to techniczny odbiór: maszyny, funkcji, cyklu, testu detalu, dokumentacji, bezpieczeństwa, pomiaru i ewentualnej automatyzacji.

Najlepiej, jeśli FAT kończy się protokołem z jasno opisanym statusem: zaakceptowane, do poprawy przed wysyłką, do sprawdzenia podczas SAT.

Geometria i funkcje maszyny

Podczas FAT warto sprawdzić, czy maszyna realizuje funkcje określone w specyfikacji. Dotyczy to nie tylko podstawowych ruchów osi, ale również cykli technologicznych, obciągania, chłodzenia, pomiaru, wyważania, kompensacji i interfejsu operatora.

Jeżeli maszyna ma pracować z konkretną ściernicą CBN, ściernicą konwencjonalną, specjalnym obciągaczem albo pomiarem w procesie, te elementy powinny być częścią odbioru.

Program technologiczny i cykl szlifowania

Odbiór maszyny powinien obejmować nie tylko ruchy maszyny, ale też program technologiczny. Program musi odpowiadać detalowi, naddatkowi, wymaganej jakości powierzchni, typowi ściernicy, chłodzeniu i planowanemu taktowi produkcji.

W praktyce program technologiczny po FAT może jeszcze wymagać optymalizacji w zakładzie klienta. Ważne jednak, żeby podczas FAT potwierdzić, że proces jest wykonalny i zgodny z założeniami.

Test detalu i pomiar próbek

Test detalu podczas FAT powinien być wykonany według ustalonych kryteriów. Dobrze przygotowany test nie ogranicza się do jednej sztuki wykonanej „pod odbiór”. Powinien dawać podstawową informację o stabilności wymiaru i jakości powierzchni.

Jeżeli test dotyczy detali automotive, hydrauliki, wałków, pinów, tulei albo elementów hartowanych, warto z góry ustalić, czy sprawdzane będą również ślady przypaleń, stabilność chropowatości i powtarzalność w serii.

Automatyzacja, robot lub manipulator bramowy

Jeżeli dostawa obejmuje automatyzację, FAT powinien obejmować również jej pracę. Nie wystarczy sprawdzić samej szlifierki. Trzeba potwierdzić, że załadunek, rozładunek, komunikacja, czasy pomocnicze, orientacja detalu i zabezpieczenia działają zgodnie z założeniem.

Automatyzacja może skrócić czas pomocniczy, ale tylko wtedy, gdy została zaprojektowana pod realny detal i przepływ produkcji. Dlatego warto testować nie tylko ruch automatyki, ale cały cykl: detal przed szlifowaniem → załadunek → szlifowanie → pomiar → rozładunek.

Dokumentacja i lista otwartych punktów

FAT powinien kończyć się dokumentem odbiorowym. Jeżeli pojawiają się uwagi, trzeba rozdzielić je na krytyczne i niekrytyczne. Krytyczne powinny być usunięte przed wysyłką. Niekrytyczne mogą zostać przeniesione na SAT, ale tylko wtedy, gdy obie strony to akceptują.

Lista otwartych punktów jest ważna, bo porządkuje odpowiedzialność. Bez niej łatwo wrócić do tych samych ustaleń kilka tygodni później.

SAT szlifierki CNC – co sprawdza się po instalacji w zakładzie?

SAT, czyli odbiór po instalacji u klienta, potwierdza, że maszyna działa poprawnie po transporcie, ustawieniu, podłączeniu mediów i uruchomieniu w realnych warunkach hali. To nie jest powtórka całego procesu zakupowego. To sprawdzenie, czy maszyna może zostać bezpiecznie przekazana do produkcji.

SAT powinien być planowany jeszcze przed dostawą maszyny. W przeciwnym razie instalacja może zatrzymać się na braku mediów, niewłaściwym przygotowaniu fundamentu, braku miejsca albo niegotowości detali testowych.

Warunki posadowienia i media

Szlifierka CNC wymaga odpowiednich warunków pracy. Nawet dobrze odebrana maszyna może mieć problemy po instalacji, jeśli hala nie jest przygotowana. Dotyczy to zwłaszcza maszyn precyzyjnych, pracujących z wąskimi tolerancjami, chłodzeniem, filtracją i automatyzacją.

Przygotowanie hali jest często niedoceniane. Tymczasem brak jednego przyłącza lub niewystarczające miejsce na filtrację może opóźnić SAT bardziej niż sama instalacja maszyny.

Uruchomienie maszyny w hali

Uruchomienie szlifierki CNC powinno być prowadzone według planu. Najpierw sprawdza się instalację i bezpieczeństwo, potem funkcje maszyny, a dopiero później proces technologiczny na detalu.

Nie warto przyspieszać tego etapu kosztem kontroli. Szlifierka CNC jest maszyną procesową, a nie tylko urządzeniem do ustawienia i włączenia.

Powtórzenie testu detalu

Jeżeli podczas FAT wykonywano test detalu, podczas SAT warto go powtórzyć w warunkach klienta. Nie zawsze wynik będzie identyczny od razu, bo zmieniają się warunki hali, chłodziwo, temperatura, operatorzy, przygotowanie próbek i sposób pomiaru.

Jeżeli wynik SAT różni się od FAT, trzeba najpierw ustalić przyczynę: warunki instalacji, materiał próbki, chłodzenie, sposób pomiaru, ustawienie maszyny, korekcje programu czy zmiana ściernicy.

Szkolenie operatorów, technologów i utrzymania ruchu

Szkolenie jest częścią uruchomienia. Nawet najlepsza szlifierka CNC nie utrzyma stabilnego procesu, jeśli operatorzy nie znają cyklu, procedur korekcji, obciągania, pomiaru, alarmów i zasad bezpiecznej pracy.

Szkolenie powinno obejmować nie tylko normalną pracę, ale też sytuacje problemowe: niestabilny wymiar, alarm, wymiana ściernicy, korekcja po obciąganiu, zatrzymanie awaryjne, kontrola chłodziwa i podstawowa diagnostyka.

Przekazanie do produkcji

Po SAT maszyna nie zawsze od razu przechodzi do pełnej produkcji seryjnej. Często potrzebny jest etap rozruchu produkcyjnego: pierwsze partie, kontrola stabilności, korekta parametrów, dopracowanie instrukcji operatora i ustalenie częstotliwości pomiarów.

Dopiero po takim przekazaniu maszyna może być traktowana jako stabilne stanowisko produkcyjne.

CE, dokumentacja i bezpieczeństwo maszyny

Wymagania CE i dokumentacja techniczna są szczególnie ważne przy zakupie szlifierki CNC, zwłaszcza gdy maszyna jest dostarczana z automatyzacją, robotem, manipulatorem bramowym, wygrodzeniem, podajnikiem lub innymi elementami zintegrowanego stanowiska.

Warto wcześniej ustalić, czy dokumentacja ma być w języku polskim, angielskim czy w obu wersjach. To szczególnie istotne dla operatorów, utrzymania ruchu i służb BHP.

Jak przygotować halę pod szlifierkę CNC?

Przygotowanie hali powinno zacząć się przed wysyłką maszyny. Najlepiej na podstawie layoutu, wymagań instalacyjnych i listy mediów. W przypadku automatyzacji trzeba uwzględnić nie tylko samą szlifierkę, ale również przestrzeń robota, manipulatora bramowego, podajników, magazynów detali, wygrodzeń i stanowiska kontroli jakości.

Dobrze przygotowana hala skraca czas SAT i zmniejsza ryzyko kosztownych przestojów.

Najczęstsze błędy przy odbiorze szlifierki CNC

Błędy przy odbiorze rzadko wynikają z jednej przyczyny. Najczęściej są skutkiem zbyt ogólnych ustaleń, braku kryteriów testu, niedoprecyzowanej odpowiedzialności albo nieprzygotowanej infrastruktury.

Najprostsza zasada: im bliżej odbioru, tym mniej miejsca powinno być na interpretację. Kryteria muszą być mierzalne.

Kiedy test FAT/SAT nie wystarczy?

FAT i SAT są bardzo ważne, ale nie zawsze wystarczą do pełnego potwierdzenia procesu produkcyjnego. W niektórych projektach potrzebna jest dodatkowa walidacja technologii, test dłuższej serii, analiza zdolności procesu albo odbiór z udziałem działu jakości klienta końcowego.

W takich przypadkach odbiór maszyny powinien być traktowany jako etap projektu, a nie jego definitywny koniec.

FAT a SAT – najważniejsze różnice

FAT i SAT często są mylone, ale mają inne zadania. FAT potwierdza gotowość maszyny przed wysyłką. SAT potwierdza gotowość maszyny do pracy u klienta.

Dobrze zaplanowany FAT zmniejsza ryzyko problemów podczas SAT. Dobrze zaplanowany SAT skraca drogę od instalacji do stabilnej produkcji.

Powiązane poradniki i strony Tradensa

FAQ

Co to jest FAT szlifierki CNC?

FAT to odbiór fabryczny maszyny przed wysyłką do klienta. Podczas FAT sprawdza się zgodność szlifierki ze specyfikacją, działanie funkcji maszyny, test detalu, dokumentację, bezpieczeństwo i ewentualną automatyzację.

FAT pozwala wykryć problemy jeszcze przed transportem. Dzięki temu można poprawić maszynę, program, dokumentację albo konfigurację, zanim urządzenie trafi do zakładu klienta.

Co to jest SAT szlifierki CNC?

SAT to odbiór po instalacji maszyny w zakładzie klienta. Podczas SAT sprawdza się, czy szlifierka została prawidłowo ustawiona, podłączona, uruchomiona i czy działa poprawnie w docelowych warunkach hali.

SAT obejmuje zwykle kontrolę mediów, funkcji maszyny, bezpieczeństwa, test detalu, szkolenie i protokół przekazania do produkcji.

Czy FAT i SAT są zawsze potrzebne?

Przy prostych projektach zakres odbioru może być ograniczony, ale przy szlifierkach CNC do produkcji precyzyjnej FAT i SAT są bardzo zalecane. Pozwalają ograniczyć ryzyko techniczne, jakościowe i organizacyjne.

Im bardziej złożony detal, większy wolumen, węższe tolerancje albo bardziej rozbudowana automatyzacja, tym większe znaczenie mają formalne testy i odbiory.

Co powinien zawierać test detalu na szlifierce CNC?

Test detalu powinien zawierać rysunek, materiał, twardość, naddatek, tolerancje, chropowatość, liczbę próbek, metodę pomiaru i kryteria akceptacji. Warto określić, czy test obejmuje tylko wymiar, czy również okrągłość, cylindryczność, współosiowość, bicie, chropowatość i ryzyko przypaleń.

Dobrze przygotowany test powinien potwierdzić nie tylko wykonanie pojedynczej sztuki, ale też podstawową stabilność procesu.

Ile detali trzeba wykonać podczas testu odbiorowego?

To zależy od procesu i wymagań produkcji. Jedna sztuka może wystarczyć do wstępnego potwierdzenia geometrii, ale nie pokazuje stabilności serii. Przy produkcji seryjnej warto wykonać większą liczbę próbek i sprawdzić rozrzut wymiaru, chropowatość oraz powtarzalność procesu.

Liczba detali testowych powinna być ustalona przed FAT lub SAT, razem z kryteriami akceptacji.

Czy czas cyklu powinien być kryterium odbioru?

Może być, ale musi być jasno zdefiniowany. Trzeba ustalić, czy czas cyklu obejmuje tylko szlifowanie, czy także załadunek, rozładunek, pomiar, obciąganie ściernicy, wyiskrzanie i czynności pomocnicze.

Bez takiej definicji łatwo o nieporozumienie. Producent może podawać czas szlifowania, a użytkownik oczekiwać całkowitego czasu wykonania detalu.

Kto powinien uczestniczyć w FAT?

W FAT powinni uczestniczyć osoby odpowiedzialne za technologię, produkcję, jakość i utrzymanie ruchu. Przy bardziej złożonych projektach warto zaangażować również osoby odpowiedzialne za automatyzację, BHP i odbiór dokumentacji.

Nie powinien to być wyłącznie odbiór zakupowy. Szlifierka CNC jest maszyną procesową, dlatego obecność technologów i jakości jest bardzo ważna.

Kto powinien uczestniczyć w SAT?

W SAT powinni uczestniczyć operatorzy, technolodzy, utrzymanie ruchu, kontrola jakości i przedstawiciele dostawcy. Jeżeli maszyna ma automatyzację, potrzebna może być również obecność automatyka lub osoby odpowiedzialnej za integrację stanowiska.

SAT jest najlepszym momentem, żeby połączyć odbiór techniczny z praktycznym szkoleniem zespołu.

Jak przygotować halę pod instalację szlifierki CNC?

Trzeba sprawdzić miejsce, fundament, drogę transportu, zasilanie, sprężone powietrze, chłodzenie, filtrację, odciąg mgły olejowej, temperaturę hali, dostęp serwisowy i przestrzeń na logistykę detali. Jeżeli projekt obejmuje robota, manipulator bramowy lub podajniki, trzeba uwzględnić również wygrodzenia i przepływ materiału.

Najlepiej przygotować halę na podstawie layoutu i wymagań instalacyjnych dostawcy.

Czy dokumentacja CE wystarczy do uruchomienia maszyny?

Dokumentacja CE jest ważna, ale sama w sobie nie wystarcza do stabilnego uruchomienia produkcji. Potrzebne są również instrukcje obsługi, schematy, dokumentacja konserwacji, procedury bezpieczeństwa, szkolenie operatorów i plan kontroli procesu.

Przy zintegrowanym stanowisku z automatyzacją należy zwrócić szczególną uwagę na bezpieczeństwo całej celi, a nie tylko samej szlifierki.

Co zrobić, jeśli wynik SAT różni się od FAT?

Najpierw trzeba ustalić przyczynę różnicy. Może nią być inne chłodziwo, inna temperatura hali, inny materiał próbki, sposób pomiaru, ustawienie maszyny po transporcie, zmiana ściernicy, parametry procesu albo warunki instalacji.

Dopiero po analizie można zdecydować, czy problem dotyczy maszyny, procesu, mediów, pomiaru czy przygotowania detalu.

Czy odbiór szlifierki CNC kończy projekt?

Nie zawsze. Po SAT często potrzebny jest etap rozruchu produkcyjnego: pierwsze partie, korekta parametrów, szkolenie operatorów, dopracowanie planu kontroli i ocena stabilności procesu. Dopiero wtedy maszyna może zostać w pełni przekazana do produkcji seryjnej.
