Przypalenia, drgania samowzbudne, stożkowatość, owalność, zła chropowatość i niestabilny wymiar po szlifowaniu CNC rzadko mają jedną przyczynę. Problem może wynikać ze ściernicy, chłodzenia, obciągania, mocowania detalu, zużycia elementów maszyny, pomiaru, automatyzacji albo niewłaściwie dobranego typu szlifierki do danego detalu.

Ten artykuł nie zastępuje stron produktowych szlifierek CNC ani szczegółowych poradników doboru maszyn. To praktyczna lista diagnostyczna: objaw → możliwe przyczyny → co sprawdzić → kiedy problem może oznaczać potrzebę stabilniejszej maszyny, pomiaru, automatyzacji albo zmiany technologii szlifowania.

Jeżeli problem dotyczy szlifowania średnic zewnętrznych, czopów, barków lub czół, punktem odniesienia są szlifierki do wałków CNC. Przy dużych seriach detali obrotowo-symetrycznych warto przeanalizować szlifierki bezkłowe CNC, a przy otworach, tulejach, bieżniach i powierzchniach wewnętrznych - szlifierki do otworów CNC.

Dlaczego problemy w szlifowaniu CNC trzeba diagnozować systemowo?

Szlifowanie jest procesem bardzo czułym na stabilność całego układu. Na wynik wpływa nie tylko sama szlifierka CNC, ale także ściernica, obciąganie, chłodziwo, filtracja, mocowanie, sposób bazowania, stan wrzeciona, sztywność detalu, pomiar, temperatura, operator i organizacja produkcji.

Dlatego objaw widoczny na detalu nie zawsze wskazuje bezpośrednio na jedną przyczynę. Przypalenie może wynikać z niewłaściwej ściernicy, ale też ze złego chłodzenia, zbyt dużego naddatku, tępej ściernicy, zbyt agresywnych parametrów albo braku stabilnego obciągania. Stożek może być efektem błędu ustawienia, ale też odkształcenia detalu, złego podparcia, zużycia elementów maszyny albo błędnej korekcji operatora.

Objaw na detalu to skutek, nie diagnoza

Częsty błąd polega na tym, że zakład próbuje usuwać objaw bez sprawdzenia przyczyny. Przykład: pojawia się przypalenie, więc operator zmniejsza dosuw. Przypalenie znika, ale czas cyklu rośnie, ściernica nadal pracuje niestabilnie, a proces nie jest powtarzalny.

Lepsze podejście to diagnostyka krok po kroku:

1. Jaki objaw występuje?
2. Na jakiej powierzchni?
3. Czy problem jest stały, losowy czy narasta w czasie?
4. Czy pojawia się po zmianie ściernicy, partii detalu, operatora, chłodziwa albo parametrów?
5. Czy dotyczy jednej maszyny, jednej referencji, czy wielu procesów?
6. Czy pomiar jest powtarzalny?
7. Czy problem znika po obciąganiu, zmianie chłodzenia lub zmianie mocowania?

Dopiero taka analiza pozwala odróżnić problem technologiczny od problemu maszyny, pomiaru lub organizacji produkcji.

Kiedy problem wskazuje na proces, a kiedy na maszynę?

Nie każdy problem w szlifowaniu oznacza, że trzeba wymienić szlifierkę. Czasem wystarczy poprawić ściernicę, obciąganie, chłodzenie, mocowanie lub pomiar. Są jednak sytuacje, w których źródłem ograniczenia jest sama maszyna albo jej konfiguracja.

Na ograniczenia maszyny może wskazywać:

• powtarzalny brak stabilności wymiaru mimo poprawnej technologii,
• drgania przy poprawnym mocowaniu i właściwej ściernicy,
• trudność utrzymania geometrii na długim detalu,
• brak możliwości pomiaru w procesie,
• zbyt mała sztywność układu,
• zbyt niski poziom automatyzacji przy dużej serii,
• zbyt duży udział operatora w korekcjach,
• częste problemy z powtarzalnym załadunkiem,
• brak możliwości wykonania kilku powierzchni w jednym zamocowaniu.

Wtedy warto rozważyć nie tylko korektę procesu, ale również dobór innej szlifierki CNC, pomiaru, automatyzacji albo sposobu mocowania.

Najkrótsza tabela diagnostyczna: objaw → możliwe przyczyny → co sprawdzić

Poniższa tabela jest punktem startowym. Nie zastępuje testu procesu, ale pomaga uporządkować diagnostykę przed rozmową z technologiem lub dostawcą maszyny.

Przypalenia po szlifowaniu CNC

Przypalenie po szlifowaniu jest jednym z najpoważniejszych problemów jakościowych. Może oznaczać lokalne przegrzanie powierzchni, zmianę struktury warstwy wierzchniej, spadek trwałości detalu albo ryzyko pęknięć.

Przypalenie nie zawsze jest widoczne gołym okiem. Czasem wymaga kontroli metodą trawienia, pomiaru mikrotwardości albo badań warstwy wierzchniej. Jeżeli detal pracuje w aplikacji krytycznej, przypalenia nie można traktować wyłącznie jako problemu estetycznego.

Typowe objawy przypaleń

Przypalenia mogą objawiać się jako:

• przebarwienia powierzchni,
• lokalne plamy po szlifowaniu,
• pogorszenie chropowatości,
• mikropęknięcia,
• spadek twardości warstwy wierzchniej,
• odrzuty po kontroli jakości,
• niestabilna trwałość części w eksploatacji.

W produkcji seryjnej problem jest szczególnie groźny, bo może narastać wraz ze zużyciem ściernicy lub pogorszeniem chłodzenia.

Możliwe przyczyny przypaleń

Najczęstsze przyczyny przypaleń to:

• zbyt duży dosuw,
• zbyt duża głębokość szlifowania,
• zbyt wysoka wydajność usuwania materiału,
• tępa lub zalepiona ściernica,
• zbyt rzadkie obciąganie,
• niewłaściwy profil ściernicy,
• zły dobór ściernicy do materiału,
• niewystarczające chłodzenie,
• źle ustawiona dysza chłodziwa,
• zbyt mały przepływ chłodziwa,
• zanieczyszczone chłodziwo,
• za duży lub nierówny naddatek,
• brak stabilności procesu,
• zbyt długi czas kontaktu ściernicy z detalem.

Co sprawdzić przy przypaleniach?

Kiedy przypalenia mogą oznaczać potrzebę innej maszyny?

Jeżeli przypalenia pojawiają się mimo właściwej ściernicy, chłodzenia, obciągania i parametrów, warto sprawdzić, czy obecna maszyna ma wystarczającą sztywność, moc, kontrolę procesu i możliwości pomiarowe.

Problem może wskazywać na potrzebę:

• stabilniejszej szlifierki CNC,
• lepszego układu chłodzenia i filtracji,
• automatycznego obciągania,
• pomiaru w procesie,
• kontroli mocy lub emisji akustycznej,
• zmiany technologii z ręcznej korekcji na sterowaną korekcję CNC,
• automatyzacji załadunku, jeżeli problem wynika z niepowtarzalnego bazowania detalu.

Chatter w szlifowaniu, czyli drgania samowzbudne

Chatter, czyli drgania samowzbudne, to jeden z najtrudniejszych problemów w szlifowaniu CNC. W praktyce objawia się jako regularne ślady na powierzchni, falistość, hałas, pogorszenie chropowatości, niestabilny wymiar albo szybsze zużycie ściernicy.

W polskiej treści warto używać określenia drgania samowzbudne, a słowo chatter traktować jako skrót techniczny, którym posługują się technolodzy i operatorzy.

Jak rozpoznać chatter?

Typowe objawy:

• regularne fale na powierzchni,
• powtarzalny wzór śladów po szlifowaniu,
• charakterystyczny dźwięk podczas pracy,
• pogorszenie chropowatości,
• niestabilny wymiar,
• ślady na ściernicy,
• pogorszenie jakości po pewnym czasie od obciągania,
• problem pojawiający się tylko przy określonych parametrach.

Drgania mogą pochodzić z układu maszyna–ściernica–detal–mocowanie. Dlatego nie wystarczy zmienić jednego parametru bez zrozumienia całego układu.

Możliwe przyczyny chatteru

Co zrobić w pierwszej kolejności?

Przy drganiach warto zacząć od elementów podstawowych:

• Sprawdzić wyważenie ściernicy.
• Sprawdzić stan oprawy i bicie.
• Zweryfikować parametry obciągania.
• Sprawdzić mocowanie i podparcie detalu.
• Zmienić parametry, aby sprawdzić, czy problem występuje tylko w określonym zakresie.
• Sprawdzić, czy problem dotyczy jednej ściernicy, jednego detalu czy całej maszyny.
• Zweryfikować stan wrzeciona, prowadnic i elementów podparcia.

Kiedy chatter wskazuje na ograniczenia maszyny?

Jeżeli drgania występują regularnie mimo poprawnej ściernicy, wyważenia, obciągania i mocowania, problem może wynikać z niewystarczającej sztywności układu albo stanu maszyny.

Wtedy warto przeanalizować:

• czy maszyna jest właściwa dla długości i masy detalu,
• czy detal wymaga podtrzymki lub innego podparcia,
• czy proces powinien być realizowany na cięższej szlifierce do wałków,
• czy konieczna jest stabilniejsza konfiguracja wrzeciona,
• czy warto przejść na maszynę z lepszym nadzorem procesu,
• czy przy serii produkcyjnej potrzebne jest automatyczne wyważanie lub monitoring.

Przy detalach wałkowych problem warto analizować w kontekście szlifierek do wałków CNC, zwłaszcza gdy obecna maszyna nie zapewnia wymaganej sztywności i powtarzalności.

Stożkowatość po szlifowaniu

Stożkowatość oznacza różnicę wymiaru na długości szlifowanej powierzchni. Detal po szlifowaniu nie ma idealnie walcowej geometrii, lecz średnica zmienia się od jednej strony do drugiej.

Problem może występować przy szlifowaniu wałków, czopów, tulei, otworów i długich powierzchni cylindrycznych. W praktyce jest często związany z ustawieniem, podparciem, ugięciem detalu, geometrią maszyny albo błędną korekcją.

Typowe przyczyny stożkowatości

Najczęstsze przyczyny to:

• nieprawidłowe ustawienie osi,
• błąd kłów lub uchwytu,
• ugięcie detalu podczas szlifowania,
• niewłaściwa podtrzymka,
• nierównomierny naddatek,
• zmiana temperatury detalu,
• zużycie elementów maszyny,
• błąd geometrii prowadnic,
• nieprawidłowe obciąganie ściernicy,
• błędna korekcja operatora,
• niewłaściwy sposób pomiaru.

Przy szlifowaniu otworów stożkowatość może dodatkowo wynikać z ugięcia trzpienia szlifierskiego, zbyt dużego wysięgu narzędzia albo problemu z dostępem chłodziwa do strefy szlifowania.

Co sprawdzić przy stożku?

Stożek przy wałkach i otworach

Przy wałkach stożkowatość często wynika z podparcia, kłów, podtrzymki, ugięcia lub ustawienia osi. Przy otworach problem może być bardziej związany z wysięgiem trzpienia, sztywnością wrzeciona, stabilnością mocowania i odprowadzaniem ciepła.

Jeżeli detal wymaga jednocześnie kontroli średnicy zewnętrznej, otworu, barku i czoła, problem stożkowatości warto analizować również pod kątem liczby zamocowań. Czasem przyczyną nie jest samo szlifowanie, ale błąd międzyoperacyjny wynikający z przekładania detalu między maszynami.

W takich przypadkach można rozważyć szlifierki do wałków i otworów CNC, czyli maszyny pozwalające wykonać kilka powierzchni w jednym zamocowaniu.

Owalność po szlifowaniu

Owalność oznacza, że przekrój detalu po szlifowaniu nie jest idealnie okrągły. Problem może wystąpić zarówno przy wałkach, jak i otworach oraz detalach szlifowanych bezkłowo.

Owalność jest szczególnie istotna przy elementach współpracujących z łożyskami, uszczelnieniami, tulejami, zaworami, elementami hydrauliki i komponentami automotive.

Możliwe przyczyny owalności

Co sprawdzić?

Przy owalności warto sprawdzić:

• bicie detalu przed szlifowaniem,
• sposób mocowania,
• siłę zacisku,
• stan kłów, uchwytu lub podpórki,
• ustawienie podtrzymki,
• drgania,
• geometrię ściernicy,
• ustawienie procesu bezkłowego,
• metodę pomiaru okrągłości,
• czy detal nie jest odkształcany podczas mocowania,
• czy problem występuje przed szlifowaniem, po szlifowaniu czy po zdjęciu z mocowania.

Owalność w szlifowaniu bezkłowym

W szlifowaniu bezkłowym owalność może wynikać z niewłaściwej geometrii procesu: ustawienia podpórki, wysokości detalu, kąta ściernicy regulacyjnej, prędkości, stabilności podawania i sztywności układu.

Przy dużych seriach detali obrotowo-symetrycznych, takich jak piny, rolki, sworznie, tulejki lub zawory, właściwy dobór szlifierki bezkłowej i automatyzacji ma duże znaczenie dla powtarzalności. Jeżeli problem jest powtarzalny i dotyczy produkcji seryjnej, warto przeanalizować szlifierki bezkłowe CNC.

Niestabilny wymiar po szlifowaniu

Niestabilny wymiar oznacza, że kolejne detale nie mieszczą się powtarzalnie w tolerancji albo wymagają częstych korekt operatora. Problem może być stały, losowy albo narastać wraz z czasem pracy maszyny.

To jeden z najważniejszych sygnałów, że proces nie jest wystarczająco kontrolowany. Przy produkcji seryjnej niestabilny wymiar może generować dużą liczbę braków lub wymuszać nadmierną kontrolę ręczną.

Możliwe przyczyny niestabilnego wymiaru

Najczęstsze przyczyny to:

• zużycie ściernicy,
• zbyt rzadkie obciąganie,
• zmienny naddatek,
• niestabilne chłodzenie,
• zmiany temperatury maszyny i detalu,
• niepowtarzalne mocowanie,
• zanieczyszczenia na bazach,
• różnice między operatorami,
• brak pomiaru w procesie,
• niepowtarzalny pomiar ręczny,
• zbyt duża zależność od korekcji operatora,
• niewłaściwa kompensacja,
• praca bez stabilizacji termicznej.

Co sprawdzić?

Kiedy potrzebny jest pomiar w procesie lub po procesie?

Jeżeli wymiar jest niestabilny, a tolerancje są wąskie, warto rozważyć pomiar w procesie lub pomiar po procesie. Pomiar ręczny może być wystarczający przy małych partiach, ale przy serii produkcyjnej często nie daje szybkiej informacji zwrotnej.

Pomiar w procesie może pomóc, gdy:

• wymiar musi być kontrolowany podczas cyklu,
• zużycie ściernicy wpływa na wynik,
• tolerancja jest bardzo wąska,
• detal jest kosztowny,
• operator wykonuje częste korekty ręczne.

Pomiar po procesie może pomóc, gdy:

• potrzebna jest kontrola 100%,
• proces ma sortować detale OK/NOK,
• korekta ma być wprowadzana dla kolejnych detali,
• produkcja jest zautomatyzowana,
• detal wymaga oczyszczenia przed pomiarem.

Jeżeli problem niestabilnego wymiaru wynika głównie z ręcznego załadunku, zmiennego bazowania albo różnic między operatorami, warto wrócić do tematu automatyzacji szlifowania CNC.

Zła chropowatość po szlifowaniu

Zła chropowatość może oznaczać, że powierzchnia jest zbyt szorstka, ma rysy, falistość, ślady drgań albo nieregularną strukturę. Problem jest często powiązany ze ściernicą, obciąganiem, parametrami, chłodzeniem i stabilnością układu.

Nie należy diagnozować chropowatości wyłącznie przez zmianę parametrów. Jeżeli przyczyna leży w drganiach, złym obciąganiu lub zanieczyszczonym chłodziwie, samo spowolnienie procesu może nie dać stabilnego efektu.

Najczęstsze przyczyny złej chropowatości

Co sprawdzić przy złej chropowatości?

W pierwszej kolejności warto sprawdzić:

• typ i stan ściernicy,
• parametry obciągania,
• stan obciągacza,
• chłodzenie i filtrację,
• parametry szlifowania,
• drgania,
• wyważenie ściernicy,
• naddatek,
• wyiskrzanie,
• metodę pomiaru chropowatości.

Jeżeli chropowatość pogarsza się stopniowo, przyczyną może być zużycie lub zalepienie ściernicy. Jeżeli problem pojawia się losowo, warto sprawdzić chłodziwo, filtrację, mocowanie i różnice między partiami detalu.

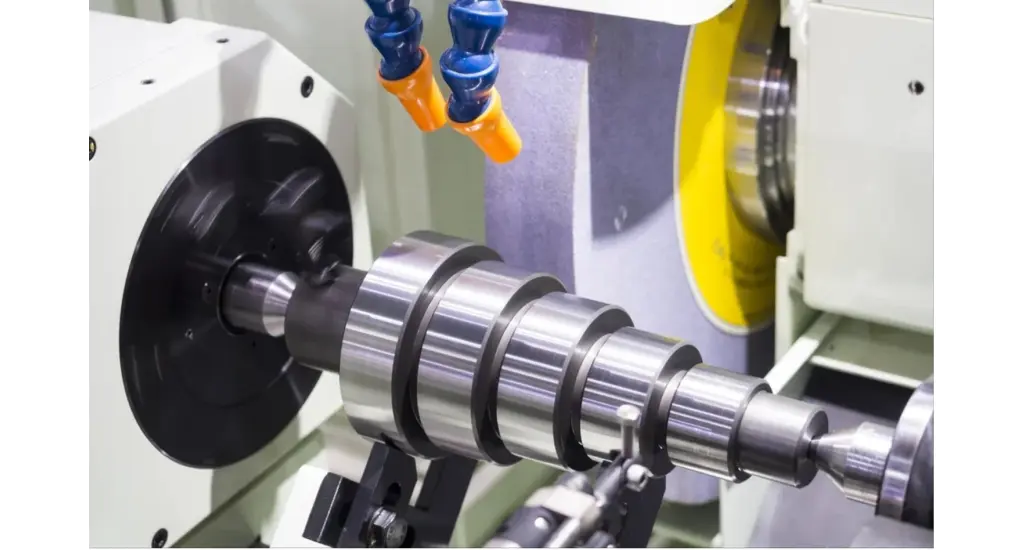

Problemy specyficzne dla szlifowania wałków

W szlifowaniu wałków CNC kluczowe znaczenie mają sztywność detalu, sposób podparcia, kły, uchwyt, podtrzymka, ściernica i pomiar średnicy. Problemy często nasilają się przy detalach długich, smukłych lub wymagających kilku powierzchni względem jednej bazy.

Typowe problemy przy szlifowaniu wałków

Kiedy problem wskazuje na potrzebę innej szlifierki do wałków?

Warto rozważyć nową lub inaczej skonfigurowaną szlifierkę do wałków, jeżeli:

• obecna maszyna nie utrzymuje geometrii na długości,
• detal wymaga lepszego podparcia,
• proces zależy zbyt mocno od operatora,
• brak pomiaru w procesie powoduje odrzuty,
• czas cyklu jest zbyt długi mimo poprawnej technologii,
• maszyna nie ma odpowiedniej sztywności,
• produkcja ma przejść z małych partii na serię.

W takim przypadku punktem wyjścia są szlifierki do wałków CNC, dobierane do detalu, długości, średnic, tolerancji, chropowatości, wolumenu i wymagań automatyzacji.

Problemy specyficzne dla szlifowania bezkłowego

Szlifowanie bezkłowe jest bardzo wydajne, ale wymaga stabilnej geometrii procesu. Problemy z okrągłością, owalnością, wymiarem i powierzchnią często wynikają z ustawienia podpórki, ściernicy regulacyjnej, wysokości detalu, prędkości i sposobu podawania.

Typowe problemy przy szlifowaniu bezkłowym

Kiedy problem wskazuje na potrzebę szlifierki bezkłowej CNC?

Jeżeli produkcja obejmuje duże serie detali obrotowo-symetrycznych, a problemem są powtarzalność wymiaru, wydajność, ręczne podawanie lub sortowanie, warto rozważyć szlifierkę bezkłową CNC z odpowiednią automatyzacją.

Dotyczy to zwłaszcza:

• pinów,
• sworzni,
• rolek,
• wałeczków,
• zaworów,
• tulejek,
• rurek,
• elementów hydrauliki,
• komponentów automotive.

W takich przypadkach właściwym kierunkiem mogą być szlifierki bezkłowe CNC.

Problemy specyficzne dla szlifowania otworów

Szlifowanie otworów i powierzchni wewnętrznych jest szczególnie wrażliwe na sztywność trzpienia, wysięg ściernicy, mocowanie detalu, chłodzenie i dostęp do strefy szlifowania. Nawet niewielki błąd bazowania może powodować problem z geometrią otworu.

Typowe problemy przy otworach

Kiedy problem wskazuje na potrzebę szlifierki do otworów CNC?

Jeżeli problem dotyczy otworów, bieżni, tulei, korbowodów, kół zębatych lub powierzchni wewnętrznych, a obecny proces nie zapewnia stabilnej geometrii i wymiaru, warto przeanalizować szlifierki do otworów CNC.

Szczególnie ważne jest to wtedy, gdy detal wymaga:

• wąskiej tolerancji otworu,
• dobrej chropowatości powierzchni wewnętrznej,
• współosiowości otworu względem średnicy zewnętrznej,
• kontroli czoła,
• stabilnego mocowania,
• powtarzalnego pomiaru,
• produkcji seryjnej.

Kiedy problem wynika z liczby zamocowań?

Niektóre problemy w szlifowaniu nie wynikają z samego kontaktu ściernicy z detalem. Ich źródłem jest przekładanie części między operacjami. Każde nowe zamocowanie oznacza ryzyko błędu bazowania, bicia, zabrudzenia powierzchni, odkształcenia lub utraty relacji geometrycznych.

To szczególnie ważne przy detalach, które mają powiązane powierzchnie:

• średnicę zewnętrzną,
• otwór,
• czoło,
• bark,
• powierzchnię oporową,
• powierzchnię uszczelniającą.

Objawy problemu między zamocowaniami

Problem z liczbą zamocowań może objawiać się jako:

• brak współosiowości otworu i średnicy zewnętrznej,
• bicie czoła,
• różnice między partiami,
• trudność utrzymania relacji geometrycznych,
• poprawny wymiar każdej powierzchni osobno, ale błędna geometria całego detalu,
• zwiększona liczba korekt,
• długi czas międzyoperacyjny.

Kiedy rozważyć maszynę uniwersalną?

Jeżeli detal wymaga szlifowania kilku powiązanych powierzchni, warto sprawdzić, czy możliwe jest wykonanie ich w jednym zamocowaniu. Może to ograniczyć błędy bazowania i poprawić powtarzalność.

W takich przypadkach właściwym kierunkiem mogą być szlifierki do wałków i otworów CNC, szczególnie przy detalach wymagających szlifowania średnicy zewnętrznej, otworu, barku lub czoła.

Kiedy problem wskazuje na potrzebę automatyzacji?

Automatyzacja nie rozwiązuje każdego problemu w szlifowaniu. Jeżeli źródłem przypaleń jest zła ściernica albo chłodzenie, robot nie usunie przyczyny. Jeżeli jednak problem wynika z niepowtarzalnego załadunku, ręcznego pomiaru, różnic między operatorami lub braku kontroli wymiaru, automatyzacja może być ważną częścią rozwiązania.

Problemy, przy których automatyzacja może pomóc

Kiedy automatyzacja nie pomoże?

Automatyzacja nie będzie właściwym pierwszym krokiem, jeżeli:

• proces przypala detal,
• ściernica jest źle dobrana,
• chłodzenie nie dociera do strefy szlifowania,
• maszyna ma problemy ze sztywnością,
• detal jest źle zaprojektowany do mocowania,
• pomiar jest niepowtarzalny,
• naddatek wejściowy jest niestabilny,
• nie wiadomo, która powierzchnia jest krytyczna.

W takich przypadkach najpierw trzeba ustabilizować proces. Dopiero później warto automatyzować załadunek, pomiar i odbiór detalu.

Więcej o tym, kiedy robot, manipulator bramowy, podajnik i pomiar mają sens, znajdziesz w artykule: automatyzacja szlifowania CNC.

Jak przygotować dane do diagnozy problemu w szlifowaniu?

Jeżeli chcesz skonsultować problem ze szlifowaniem CNC, przygotuj dane podobnie jak do zapytania o nową maszynę. Sam opis „pojawia się stożek” albo „wymiar pływa” jest zbyt ogólny.

Dane, które warto zebrać

Gotowa checklista do zgłoszenia problemu

Dzień dobry,

proszę o konsultację problemu w procesie szlifowania CNC.

1. Detal:

- nazwa detalu:
- rysunek w załączniku: tak / nie
- materiał:
- twardość:
- masa:
- powierzchnie szlifowane:

2. Objaw:

- przypalenia / chatter / stożek / owalność / niestabilny wymiar / chropowatość / inne:
- na której powierzchni występuje problem:
- czy problem jest stały, losowy czy narasta w czasie:
- od kiedy występuje:

3. Wymagania:

- tolerancje wymiarowe:
- tolerancje geometryczne:
- chropowatość:
- wymagany pomiar:

4. Proces:

- obecna szlifierka:
- sposób mocowania:
- ściernica:
- sposób obciągania:
- chłodziwo i filtracja:
- naddatek:
- obecny czas cyklu:

5. Produkcja:

- wolumen:
- wielkość partii:
- liczba zmian:
- liczba operatorów:
- czy występują różnice między zmianami:

6. Cel:

- stabilizacja wymiaru:
- usunięcie przypaleń:
- poprawa chropowatości:
- skrócenie czasu cyklu:
- redukcja braków:
- automatyzacja:
- dobór nowej szlifierki CNC:

Więcej o przygotowaniu danych do doboru i wyceny znajdziesz w artykule: Jak przygotować zapytanie o szlifierkę CNC?.

Powiązane poradniki i kolejne kroki

FAQ – problemy w szlifowaniu CNC

Co najczęściej powoduje przypalenia po szlifowaniu?

Najczęstsze przyczyny przypaleń to zbyt agresywne parametry, tępa lub zalepiona ściernica, niewłaściwe obciąganie, za duży naddatek, niewystarczające chłodzenie albo chłodziwo niedocierające do strefy szlifowania. Przyczyny trzeba oceniać razem, bo przypalenie rzadko wynika tylko z jednego parametru.

Co oznacza chatter w szlifowaniu?

Chatter to drgania samowzbudne, które objawiają się regularnymi śladami na powierzchni, falistością, hałasem, gorszą chropowatością albo niestabilnym wymiarem. Przyczyną może być niewyważona ściernica, brak sztywności mocowania, zły dobór ściernicy, rezonans układu lub zużycie elementów maszyny.

Dlaczego po szlifowaniu pojawia się stożek?

Stożkowatość może wynikać z błędu ustawienia, ugięcia detalu, złego podparcia, zużycia kłów lub uchwytu, nierównego naddatku, problemów z geometrią maszyny albo błędnego pomiaru. Przy otworach dodatkową przyczyną może być ugięcie trzpienia szlifierskiego lub zbyt duży wysięg narzędzia.

Skąd bierze się owalność po szlifowaniu?

Owalność może wynikać z niestabilnego mocowania, bicia, deformacji detalu przy zacisku, drgań, błędów podparcia lub niewłaściwego ustawienia procesu bezkłowego. Przy szlifowaniu otworów przyczyną może być również odkształcenie detalu w uchwycie albo problem z bazowaniem.

Dlaczego wymiar po szlifowaniu jest niestabilny?

Niestabilny wymiar może wynikać ze zużycia ściernicy, zbyt rzadkiego obciągania, zmiennego naddatku, temperatury, niepowtarzalnego mocowania, ręcznej korekcji operatora albo braku pomiaru w procesie. Jeżeli wymiar dryfuje w czasie, trzeba sprawdzić ściernicę, chłodzenie, kompensację i warunki termiczne.

Czy automatyzacja rozwiąże problemy w szlifowaniu CNC?

Nie zawsze. Automatyzacja pomaga przy problemach wynikających z niepowtarzalnego załadunku, ręcznego pomiaru, różnic między operatorami, dużego wolumenu i pracy wielozmianowej. Nie rozwiąże jednak problemów wynikających ze złej ściernicy, chłodzenia, obciągania, braku sztywności albo nieprawidłowej technologii.

Kiedy problem oznacza, że potrzebna jest nowa szlifierka CNC?

Nową lub inaczej skonfigurowaną szlifierkę warto rozważyć, gdy obecna maszyna nie zapewnia wymaganej sztywności, dokładności, pomiaru, automatyzacji lub możliwości wykonania kilku powierzchni w jednym zamocowaniu. Decyzję trzeba jednak poprzedzić analizą procesu, żeby nie wymieniać maszyny, gdy problem leży w ściernicy, chłodzeniu lub mocowaniu.

Czy zła chropowatość zawsze oznacza złą ściernicę?

Nie. Zła chropowatość może wynikać ze ściernicy, ale także z obciągania, chłodzenia, drgań, wyważenia, zanieczyszczeń, zbyt dużego naddatku, za krótkiego wyiskrzania albo błędnego pomiaru. Ściernica jest ważna, ale trzeba ocenić cały układ procesu.

Co sprawdzić jako pierwsze przy problemach w szlifowaniu wałków?

Najpierw warto sprawdzić mocowanie, kły, uchwyt, podtrzymkę, bicie detalu, stan ściernicy, obciąganie, chłodzenie i metodę pomiaru. Przy długich lub smukłych wałkach szczególnie ważne jest podparcie i sztywność układu.

Co sprawdzić jako pierwsze przy problemach w szlifowaniu otworów?

Przy otworach warto sprawdzić mocowanie detalu, bicie, wysięg trzpienia, sztywność wrzeciona, chłodzenie, naddatek, ściernicę i pomiar otworu. Szlifowanie otworów jest bardzo wrażliwe na bazowanie, ugięcie narzędzia i stabilność mocowania.

Skonsultuj problem w szlifowaniu CNC z Tradensa

Jeżeli w procesie pojawiają się przypalenia, drgania samowzbudne, stożek, owalność, niestabilny wymiar albo zła chropowatość, warto przeanalizować cały układ: detal, ściernicę, obciąganie, chłodzenie, mocowanie, pomiar, maszynę i organizację produkcji.

Prześlij rysunek detalu, opis problemu, wymagane tolerancje, materiał, twardość, naddatek, obecny czas cyklu, sposób mocowania, informacje o ściernicy, chłodzeniu i pomiarze. Na tej podstawie Tradensa pomoże ocenić, czy problem można rozwiązać korektą procesu, czy warto rozważyć inną konfigurację szlifierki CNC, pomiar, automatyzację albo zmianę technologii.

Do wstępnej analizy przygotuj:

• rysunek detalu,
• opis powierzchni problemowej,
• zdjęcia lub wyniki pomiarów,
• tolerancje i chropowatość,
• materiał i twardość,
• naddatek,
• obecną technologię,
• typ obecnej maszyny,
• sposób mocowania,
• informacje o ściernicy,
• sposób obciągania,
• chłodziwo i filtrację,
• obecny czas cyklu,
• wolumen produkcji,
• opis tego, kiedy problem występuje.

Skontaktuj się z Tradensa, jeżeli chcesz zdiagnozować problem w szlifowaniu CNC i dobrać rozwiązanie do konkretnego detalu, tolerancji, wolumenu i wymagań jakościowych.
