Pomiar w procesie szlifowania CNC pomaga utrzymać stabilny wymiar detalu bez ciągłych korekt operatora. Ma szczególne znaczenie przy produkcji seryjnej, wąskich tolerancjach, automatyzacji załadunku, szlifowaniu CBN oraz tam, gdzie koszt braku jest wysoki.
W nowoczesnych projektach szlifierek CNC pomiar wymiaru jest jednak tylko jedną warstwą kontroli procesu. Równie ważne mogą być: pomiar po procesie, automatyczna kompensacja wymiaru, wyważanie ściernicy, emisja akustyczna, kontrola kontaktu ściernicy z detalem, monitorowanie drgań, mocy wrzeciona, chłodzenia i danych z CNC.
W projektach szlifierek CNC tej klasy, w tym w konfiguracjach Micromatic Grinding Technologies, można integrować rozwiązania pomiarowe i kontroli procesu takich producentów jak Marposs oraz ACCRETECH/SBS. Dobór konkretnego systemu zależy od detalu, tolerancji, typu maszyny, automatyzacji, wymagań odbioru i założeń produkcyjnych.
Ten artykuł nie zastępuje strony produktowej szlifierki CNC. Jego celem jest wyjaśnienie, kiedy automatyczna kontrola wymiaru i monitoring procesu mają sens technologiczny oraz inwestycyjny. Jeśli szukasz konkretnego typu maszyny, przejdź do strony szlifierki do wałków CNC, szlifierki bezkłowe CNC, szlifierki do otworów CNC albo szlifierki do wałków i otworów CNC.
Co oznacza pomiar w procesie szlifowania CNC?
Pomiar w procesie szlifowania CNC oznacza kontrolę wymiaru detalu w trakcie cyklu, między przejściami szlifowania albo bezpośrednio po zakończeniu operacji. W zależności od aplikacji może to być pomiar średnicy zewnętrznej, otworu, czoła, barku, płaszczyzny bazowej, długości stopnia lub innego wymiaru krytycznego.
W praktyce stosuje się kilka poziomów kontroli:
| Rodzaj kontroli | Kiedy jest wykonywana | Do czego służy |
| Pomiar w procesie | Podczas cyklu, bez wyjmowania detalu | Kontrola dojścia do wymiaru, ograniczenie przeszlifowania, kompensacja zużycia ściernicy |
| Pomiar międzyoperacyjny | Po części cyklu lub między operacjami | Korekta przed kolejną fazą szlifowania, kontrola naddatku |
| Pomiar po procesie | Po zakończeniu szlifowania | Weryfikacja wymiaru, sortowanie, korekta kolejnych detali, kontrola stabilności serii |
| Pomiar ustawczy | Przed cyklem lub przy przezbrojeniu | Kontrola położenia detalu, narzędzia, ściernicy lub punktu bazowego |
| Monitoring procesu | W trakcie szlifowania i obciągania | Kontrola drgań, mocy, emisji akustycznej, kontaktu ściernicy i stabilności cyklu |
W zaawansowanych układach wynik pomiaru nie jest tylko informacją dla operatora. Może być wykorzystywany przez sterowanie CNC do automatycznej kompensacji wymiaru, korekty dosuwu ściernicy, kontroli trendu, zatrzymania cyklu albo odseparowania detalu poza tolerancją.
Dlaczego sam operator nie zawsze wystarcza?
W produkcji jednostkowej operator może zmierzyć detal, ocenić wynik i ręcznie skorygować maszynę. W produkcji seryjnej takie podejście często przestaje wystarczać.
Problemem nie jest tylko osiągnięcie dobrego wymiaru na pierwszej sztuce. Problemem jest utrzymanie wymiaru na kolejnych detalach, mimo zużycia ściernicy, zmian temperatury, obciągania, zmiennego naddatku, zmiany partii materiału i wpływu chłodziwa.
| Ograniczenie kontroli ręcznej | Skutek w produkcji | Jak pomaga pomiar automatyczny |
| Pomiar jest wykonywany co kilka lub kilkanaście sztuk | Brak może zostać wykryty z opóźnieniem | Układ szybciej reaguje na zmianę wymiaru |
| Operator sam decyduje o korekcie | Wynik zależy od doświadczenia i dyscypliny pracy | Kompensacja może działać według ustalonych reguł |
| Detal trzeba wynosić poza maszynę | Wydłuża się czas przepływu | Pomiar może być częścią cyklu |
| Brak danych o trendzie | Trudno ocenić, kiedy proces zaczyna „uciekać” | System może obserwować zmianę wymiaru w serii |
| Automatyzacja pracuje bez stałego nadzoru | Brak natychmiastowej kontroli operatora | Pomiar staje się częścią bezobsługowej produkcji |
Pomiar automatyczny nie eliminuje roli operatora i technologa. Zmienia jednak ich pracę: z ręcznego pilnowania każdej korekty na nadzorowanie stabilnego, mierzalnego procesu.
Kiedy automatyczna kontrola wymiaru ma największy sens?
Automatyczny pomiar jest szczególnie uzasadniony tam, gdzie wymiar krytyczny musi być utrzymywany w serii, a kontrola ręczna nie daje wystarczającej powtarzalności lub spowalnia produkcję.
| Sytuacja produkcyjna | Czy pomiar w procesie ma sens? | Dlaczego |
| Produkcja seryjna jednego detalu | Tak | Pomiar ogranicza dryft wymiaru i liczbę korekt operatora |
| Wąska tolerancja średnicy | Tak | Układ może reagować szybciej niż kontrola ręczna |
| Wysoki koszt braku | Tak | Wczesna reakcja ogranicza straty materiału i czasu |
| Automatyczny załadunek detali | Tak | Proces musi działać bez stałej obecności operatora |
| Szlifowanie CBN i wysokie prędkości ściernicy | Często tak | Stabilność wymiaru zależy także od ściernicy, wyważenia i kontroli procesu |
| Zmienna temperatura maszyny lub detalu | Często tak | Pomiar pomaga kompensować wpływ warunków cieplnych |
| Krótkie serie i częste przezbrojenia | Zależy | Pomiar może pomagać przy ustawianiu, ale trzeba ocenić czas przezbrojenia |
| Prosta produkcja z szeroką tolerancją | Niekoniecznie | Kontrola ręczna lub pomiar po procesie mogą być wystarczające |
| Detale jednostkowe | Zwykle nie jako standard | Chyba że detal jest bardzo kosztowny lub wymiar jest krytyczny |
Pomiar w procesie nie jest dodatkiem „dla wygody”. To element stabilizacji procesu. Ma sens tam, gdzie powtarzalność wymiaru ma bezpośredni wpływ na jakość, koszt, takt produkcji i liczbę braków.
Jakie problemy rozwiązuje pomiar w procesie szlifowania?
Najczęściej pomiar w procesie stosuje się wtedy, gdy produkcja ma problem ze stabilnością wymiaru, zmiennością między detalami albo zbyt dużą zależnością od korekt operatora.
| Problem w produkcji | Możliwa przyczyna | Jak pomaga pomiar |
| Wymiar stopniowo „ucieka” w serii | Zużycie ściernicy, zmiany cieplne, niedokładna kompensacja | Układ koryguje wymiar na podstawie rzeczywistego pomiaru |
| Operator często wprowadza korekty ręcznie | Brak informacji zwrotnej z procesu | Pomiar ogranicza subiektywne decyzje operatora |
| Pojawiają się braki poza tolerancją | Zbyt późna kontrola detalu | System może reagować wcześniej lub zatrzymać cykl |
| Czas cyklu jest wydłużany przez kontrolę ręczną | Pomiar poza maszyną, transport detalu, oczekiwanie na wynik | Pomiar może zostać zintegrowany z cyklem |
| Trudno utrzymać powtarzalność po obciąganiu | Zmiana geometrii lub średnicy czynnej ściernicy | Pomiar pomaga skorygować wpływ obciągania |
| Produkcja automatyczna wymaga nadzoru | Brak operatora przy każdej sztuce | Pomiar staje się elementem kontroli procesu bezobsługowego |
| Detale wychodzą blisko granicy tolerancji | Brak kontroli trendu | Kompensacja może utrzymywać proces bliżej środka tolerancji |
Jeśli głównym problemem są przypalenia, drgania, stożek, owalność albo niestabilna powierzchnia, warto sprawdzić również artykuł problemy w szlifowaniu CNC. Pomiar może pomóc w kontroli wymiaru, ale nie zastąpi prawidłowego doboru ściernicy, chłodzenia, mocowania, obciągania i parametrów szlifowania.
Marposs i ACCRETECH/SBS – dlaczego warto uwzględnić je przy projekcie szlifierki CNC?
W projektach szlifierek CNC pomiar i monitoring procesu często opierają się na wyspecjalizowanych systemach zewnętrznych dostawców. Do najważniejszych producentów takich rozwiązań należą Marposs oraz ACCRETECH/SBS.
Warto o tym pisać, ponieważ klient inwestujący w szlifierkę CNC zwykle nie kupuje samej maszyny jako konstrukcji mechanicznej. Kupuje kompletne stanowisko produkcyjne: maszynę, sterowanie, ściernicę, chłodzenie, obciąganie, pomiar, automatykę, odbiór detalu i procedurę kontroli procesu.
| Obszar | Przykładowe rozwiązania z rynku | Znaczenie dla użytkownika szlifierki |
| Pomiar w procesie | Marposs, ACCRETECH Pulcom | Kontrola wymiaru podczas szlifowania i możliwość kompensacji CNC |
| Pomiar po procesie | Marposs, ACCRETECH Pulcom | Kontrola gotowego detalu, sortowanie, korekta kolejnych sztuk |
| Pomiar średnicy zewnętrznej | Głowice pomiarowe Marposs, ACCRETECH MOD, Pulcom | Stabilizacja średnicy wałków, pinów, rolek, sworzni i czopów |
| Pomiar otworów | Głowice do pomiaru otworów Marposs, ACCRETECH PULCOM BG | Kontrola tulei, gniazd, powierzchni wewnętrznych i elementów hydrauliki |
| Pomiar wielopunktowy | ACCRETECH Pulcom V7/V8/V9, rozwiązania wielogłowicowe Marposs | Kontrola kilku średnic, czoła, barku lub położenia |
| Wyważanie ściernicy | Marposs/Dittel, ACCRETECH SBS | Mniej drgań, lepsza powierzchnia, stabilniejszy wymiar |
| Emisja akustyczna | Marposs/Dittel, ACCRETECH SBS | Wykrywanie kontaktu ściernicy, kontrola obciągania, ograniczenie pustego dojazdu i ryzyka kolizji |
| Monitoring procesu | Czujniki mocy, drgań, emisji akustycznej, dane z CNC | Diagnostyka procesu i utrzymanie powtarzalności produkcji |
Nie należy jednak traktować nazw Marposs i ACCRETECH jako uniwersalnej specyfikacji każdej szlifierki. Dobór systemu zależy od aplikacji. Innego rozwiązania wymaga wałek szlifowany między kłami, innego detal bezkłowy, innego otwór w tulei, a jeszcze innego stanowisko z automatycznym załadunkiem.

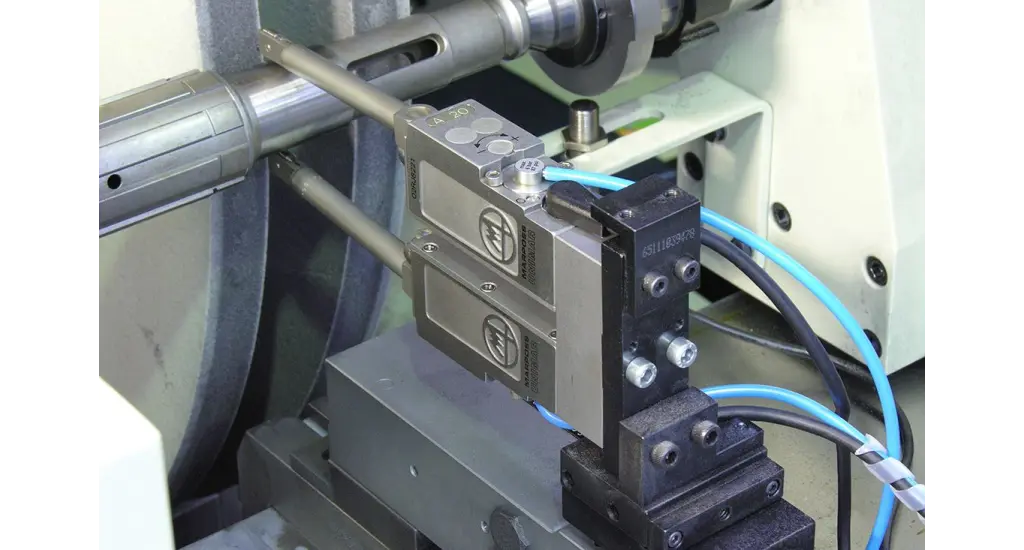

Pomiar średnicy podczas szlifowania wałków
W szlifowaniu wałków CNC pomiar najczęściej dotyczy średnicy zewnętrznej, stopni wałka, czopów, powierzchni pod łożyska, barków lub innych powierzchni funkcjonalnych. Ma znaczenie zwłaszcza wtedy, gdy detal pracuje w układzie pasowania, łożyskowania, uszczelnienia albo dalszego montażu.
Typowe zastosowania to:
| Detal lub powierzchnia | Co warto kontrolować | Znaczenie pomiaru |
| Czop wałka | Średnica, powtarzalność w serii | Stabilność pasowania |
| Powierzchnia pod łożysko | Średnica i odchyłka względem tolerancji | Ograniczenie braków montażowych |
| Wałek stopniowany | Kilka średnic i barków | Kontrola wielu powierzchni w jednym cyklu |
| Element hydrauliki | Średnica robocza i jakość powierzchni | Szczelność i powtarzalność pracy |
| Zawór lub trzpień | Średnica funkcjonalna | Stabilny wymiar przy dużej liczbie sztuk |
| Duży wał lub rolka | Średnica na długości detalu | Ograniczenie ręcznej kontroli i korekt |
W takich aplikacjach można stosować pomiar w procesie albo pomiar po procesie. Dla detali średnich i dużych ważne są także zakres pomiarowy, odporność głowicy na chłodziwo i ścierniwo oraz łatwość ustawienia układu przy zmianie detalu.
Jeżeli produkcja dotyczy wałków, czopów, elementów napędowych lub hydraulicznych, dobrym punktem wyjścia są szlifierki do wałków CNC.
Pomiar w szlifowaniu bezkłowym
W szlifowaniu bezkłowym automatyczna kontrola wymiaru jest szczególnie ważna przy dużych seriach i detalach, które muszą utrzymywać stabilną średnicę przez długi czas produkcji. Dotyczy to między innymi pinów, sworzni, rolek, trzpieni, zaworów, tulejek i elementów automotive.
W procesie bezkłowym wymiar zależy nie tylko od samej ściernicy, ale również od ustawienia tarczy regulacyjnej, listwy podpierającej, geometrii podawania, stabilności detalu oraz warunków chłodzenia.
| Obszar procesu | Wpływ na wymiar | Rola pomiaru |
| Zużycie ściernicy | Zmiana warunków skrawania i wymiaru | Kompensacja dryftu |
| Ustawienie tarczy regulacyjnej | Wpływ na prowadzenie detalu | Kontrola efektu końcowego |
| Listwa podpierająca | Stabilność podparcia detalu | Wykrycie zmian w serii |
| Temperatura detalu | Rozszerzalność i zmienność wymiaru | Korekta procesu na podstawie rzeczywistego wyniku |
| Automatyczny załadunek | Mniejszy udział operatora | Kontrola każdej sztuki lub partii |
| Pomiar po procesie | Kontrola gotowego detalu | Sortowanie, sprzężenie zwrotne i korekta kolejnych detali |
W szlifowaniu bezkłowym często rozważa się pomiar po procesie, ponieważ detal opuszcza strefę szlifowania w sposób ciągły lub półciągły. Pomiar może wtedy służyć do kontroli średnicy, wykrywania trendu, odseparowania sztuk poza tolerancją i korygowania kolejnych detali.
Jeśli detal ma prostą geometrię obrotową, dużą serię i kluczowa jest wydajność, warto rozważyć szlifierki bezkłowe CNC. Pomiar w procesie lub po procesie może wtedy pracować jako element stabilizacji całej linii, a nie tylko jako dodatkowe wyposażenie maszyny.
Pomiar otworów i powierzchni wewnętrznych
W szlifowaniu otworów CNC kontrola wymiaru bywa trudniejsza niż przy powierzchniach zewnętrznych. Wynika to z ograniczonego dostępu do mierzonej powierzchni, mniejszych średnic, wpływu ugięcia wrzeciona do otworów oraz wrażliwości procesu na chłodzenie i odprowadzenie urobku.
Pomiar otworu ma sens szczególnie wtedy, gdy otwór jest powierzchnią funkcjonalną: prowadzącą, uszczelniającą, pasowaną lub współpracującą z innym elementem.
| Typ aplikacji | Co jest krytyczne | Dlaczego pomiar jest ważny |
| Tuleje | Średnica otworu, walcowość, powtarzalność | Otwór często decyduje o pracy całego elementu |
| Elementy hydrauliki | Średnica i jakość powierzchni | Wpływ na szczelność i trwałość |
| Gniazda i powierzchnie prowadzące | Wymiar oraz współosiowość z innymi powierzchniami | Ryzyko problemów montażowych |
| Elementy pomp | Powtarzalność wymiaru | Stabilność pracy zespołu |
| Detale z małym otworem | Dostęp pomiarowy i stabilność procesu | Trudniejsza kontrola poza maszyną |
| Otwory stopniowane | Kilka średnic i przejść | Potrzeba pomiaru wybranych cech krytycznych |
Przy takich aplikacjach trzeba ocenić, czy wystarczy kontrola po procesie, czy potrzebny jest pomiar zintegrowany z cyklem. Dla detali, w których kluczowy jest otwór, właściwym punktem odniesienia są szlifierki do otworów CNC.
Pomiar kilku powierzchni w jednym zamocowaniu
W wielu detalach problemem nie jest tylko jeden wymiar, ale zależność między kilkoma powierzchniami. Przykładem mogą być tuleje, wałki stopniowane, elementy pomp, części hydrauliczne, detale z otworem i powierzchnią zewnętrzną albo części wymagające szlifowania czoła i barku.
W takich przypadkach pomiar może dotyczyć nie tylko średnicy, ale również relacji między powierzchniami. Im mniej zamocowań i przełożeń detalu, tym mniejsze ryzyko błędów bazowania.
| Detal | Powierzchnie do kontroli | Możliwy kierunek technologiczny |
| Tuleja precyzyjna | Otwór, średnica zewnętrzna, czoło | Szlifowanie kilku powierzchni w jednym zamocowaniu |
| Wałek stopniowany | Kilka średnic, barki, czoła | Szlifierka do wałków CNC lub uniwersalna |
| Element hydrauliki | Otwór, powierzchnia zewnętrzna, czoło | Szlifierka do otworów CNC lub szlifierka uniwersalna |
| Detal wymagający współosiowości | Powierzchnia wewnętrzna i zewnętrzna | Ograniczenie liczby zamocowań |
| Detal mało- lub średnioseryjny | Kilka wariantów wymiarowych | Elastyczna konfiguracja maszyny |
| Detal z kilkoma wymiarami krytycznymi | Średnica, otwór, czoło, bark, położenie | Pomiar wielopunktowy lub kontrola wybranych cech |
Jeśli kluczowa jest obróbka kilku powierzchni w jednym zamocowaniu, warto sprawdzić szlifierki do wałków i otworów CNC. W takim układzie pomiar może wspierać nie tylko pojedynczy wymiar, ale stabilność całego procesu.
Pomiar wymiaru, wyważanie ściernicy i monitoring procesu – co można zintegrować ze szlifierką CNC?
W praktyce automatyczna kontrola szlifowania nie ogranicza się do jednego czujnika wymiaru. W zależności od detalu, tolerancji, serii i poziomu automatyzacji ze szlifierką CNC można integrować pomiar w procesie, pomiar po procesie, pomiar kilku średnic, pomiar otworów, kontrolę położenia, wyważanie ściernicy, emisję akustyczną, monitorowanie drgań oraz komunikację z CNC lub PLC.
| Rodzaj kontroli | Co kontroluje | Kiedy ma sens |
| Pomiar w procesie | Średnica zewnętrzna, otwór, czoło, bark lub inny wymiar krytyczny | Gdy wynik pomiaru ma wpływać na dosuw ściernicy albo kompensację CNC |
| Pomiar po procesie | Gotowy detal po szlifowaniu | Gdy potrzebna jest kontrola jakości, sortowanie albo korekta kolejnych sztuk |
| Pomiar wielopunktowy | Kilka średnic, otwór, czoło, położenie lub kilka cech detalu | Przy detalach stopniowanych i kilku powierzchniach funkcjonalnych |
| Pomiar otworów | Średnica otworu, otwór stopniowany, średnica średnia lub wybrana cecha powierzchni wewnętrznej | Przy tulejach, elementach hydrauliki, gniazdach i powierzchniach prowadzących |
| Wyważanie ściernicy | Niewyważenie ściernicy i wpływ drgań na proces | Przy wysokich prędkościach, produkcji seryjnej i wymaganej jakości powierzchni |
| Emisja akustyczna | Kontakt ściernicy z detalem lub obciągaczem, pusty dojazd, ryzyko kolizji | Przy skracaniu cyklu, obciąganiu i ochronie maszyny |
| Monitorowanie drgań i mocy | Stan procesu, przeciążenie, zmiany w warunkach skrawania | Przy diagnostyce niestabilnego procesu i utrzymaniu powtarzalności |
| Komunikacja z CNC/PLC | Przekazanie wyniku pomiaru do sterowania maszyny | Przy automatycznej kompensacji, produkcji bez nadzoru i rejestracji danych |
To ważne szczególnie przy szlifowaniu CBN, wysokich prędkościach ściernicy i produkcji automatycznej. Stabilność wymiaru zależy wtedy nie tylko od głowicy pomiarowej, ale także od wyważenia ściernicy, kontroli kontaktu, obciągania, chłodzenia, drgań i logiki kompensacji.
Pomiar w procesie a automatyzacja szlifowania
Automatyzacja szlifowania CNC wymaga kontroli procesu. Sam robot, podajnik albo manipulator bramowy nie rozwiązuje problemu stabilności wymiaru, jeśli maszyna nie ma informacji zwrotnej o detalu.
W produkcji automatycznej pomiar pełni kilka funkcji:
| Funkcja pomiaru | Znaczenie w automatyzacji |
| Kontrola wymiaru bez operatora | Proces może działać stabilniej między kontrolami ręcznymi |
| Kompensacja wymiaru | Maszyna reaguje na zużycie ściernicy i zmiany warunków |
| Wykrycie detalu poza tolerancją | Możliwość zatrzymania cyklu lub odseparowania sztuki |
| Potwierdzenie procesu po obciąganiu | Kontrola wpływu obciągania na wymiar |
| Dane dla utrzymania procesu | Łatwiejsza analiza trendu i powtarzalności |
| Kontrola poprawności załadunku | Ograniczenie ryzyka obróbki niewłaściwego detalu |
| Komunikacja z automatyką | Przekazanie sygnału do CNC, PLC, robota lub systemu sortowania |
Jeżeli produkcja ma być częściowo lub w pełni zautomatyzowana, temat pomiaru warto analizować razem z załadunkiem, rozładunkiem, chłodzeniem, filtracją, obciąganiem ściernicy i odbiorem detali. Więcej o tym podejściu opisuje artykuł automatyzacja szlifowania CNC – kiedy warto dodać robota, manipulator bramowy, pomiar i automatyczny załadunek?.
Pomiar w procesie a ściernica, obciąganie i chłodzenie
Pomiar nie powinien być traktowany jako zamiennik poprawnie dobranej technologii. Jeśli ściernica jest źle dobrana, chłodziwo nie trafia w strefę szlifowania, obciąganie jest niestabilne albo maszyna nie ma odpowiedniej sztywności, sam pomiar nie zapewni dobrego procesu.
Pomiar działa najlepiej jako element pętli technologicznej:
- ściernica pracuje w stabilnych warunkach,
- chłodzenie skutecznie odbiera ciepło i urobek,
- obciąganie utrzymuje geometrię i zdolność skrawną ściernicy,
- wyważanie ogranicza drgania ściernicy,
- emisja akustyczna pomaga kontrolować kontakt ściernicy z detalem lub obciągaczem,
- pomiar kontroluje rzeczywisty wymiar detalu,
- CNC wprowadza korektę, jeśli proces zaczyna odchodzić od środka tolerancji.
| Element procesu | Co może powodować niestabilność | Jak łączy się z pomiarem |
| Ściernica | Zużycie, zalepienie, zbyt mała zdolność skrawna | Pomiar pokazuje dryft wymiaru |
| Obciąganie | Zmiana profilu lub średnicy czynnej ściernicy | Pomiar pomaga ocenić efekt obciągania |
| Chłodzenie | Przypalenia, rozszerzalność cieplna, zmienna temperatura | Pomiar ujawnia wpływ warunków cieplnych |
| Wyważenie ściernicy | Drgania, gorsza powierzchnia, obciążenie wrzeciona | Monitoring i wyważanie stabilizują warunki szlifowania |
| Emisja akustyczna | Brak kontroli kontaktu ściernicy | Pomaga wykrywać kontakt, skracać pusty dojazd i kontrolować obciąganie |
| Moc wrzeciona | Przeciążenie, zmiana skrawania, zalepianie ściernicy | Monitoring mocy pokazuje zmianę charakteru procesu |
| Mocowanie | Przemieszczenie detalu, bicie, brak powtarzalności | Pomiar wykrywa skutki niestabilnego bazowania |
| Parametry cyklu | Zbyt agresywne lub zbyt zachowawcze szlifowanie | Pomiar pozwala ocenić wynik cyklu |
Przy doborze ściernic do konkretnych materiałów warto uwzględnić również ściernice diamentowe i borazonowe CBN Riegger oraz ściernice korundowe standardowe i premium CUMI. W aplikacjach automotive pomocna może być także strona ściernice dla branży samochodowej.
Pomiar w procesie a kompensacja wymiaru CNC
Największa wartość pomiaru pojawia się wtedy, gdy wynik nie kończy się na informacji „dobry” albo „zły”, ale jest wykorzystywany do sterowania procesem. Automatyczna kompensacja wymiaru CNC może przesuwać punkt pracy maszyny tak, aby kolejne detale pozostawały bliżej środka tolerancji.
Przykładowy schemat działania:
| Etap | Co się dzieje | Efekt dla procesu |
| Szlifowanie detalu | Maszyna wykonuje cykl według programu | Detal zbliża się do wymiaru końcowego |
| Pomiar | Układ kontroluje średnicę, otwór lub inną powierzchnię | CNC otrzymuje rzeczywisty wynik |
| Porównanie z tolerancją | Wynik jest porównany z wartością docelową | System widzi odchyłkę |
| Kompensacja | Sterowanie wprowadza korektę | Kolejne detale są bliżej wymiaru nominalnego |
| Kontrola trendu | System obserwuje zmianę w czasie | Łatwiej wykryć zużycie ściernicy lub zmianę warunków |
W praktyce trzeba ustalić, czy kompensacja ma działać po każdej sztuce, po określonej liczbie detali, po obciąganiu ściernicy, po zmianie partii materiału czy tylko w wybranych etapach cyklu.
Kiedy wystarczy pomiar po procesie?
Nie każda aplikacja wymaga pomiaru w trakcie szlifowania. Czasami wystarczy pomiar po procesie, szczególnie jeśli tolerancje są mniej wymagające, seria jest krótka, detal jest łatwy do kontroli, a koszt automatycznej integracji byłby nieuzasadniony.
| Warunek | Pomiar po procesie może wystarczyć, gdy… |
| Tolerancja | Jest relatywnie szeroka i stabilna |
| Seria | Jest krótka lub zmienna |
| Koszt braku | Jest umiarkowany |
| Kontrola ręczna | Nie wydłuża istotnie czasu przepływu |
| Operator | Może regularnie kontrolować proces |
| Automatyzacja | Nie jest wymagana lub jest ograniczona |
| Detal | Ma łatwy dostęp pomiarowy po wyjęciu z maszyny |
Pomiar po procesie nadal może być zintegrowany z linią. Może służyć do sortowania detali, kontroli trendu, automatycznej korekty kolejnych sztuk albo dokumentowania wyników.
Kiedy pomiar w procesie nie będzie właściwym kierunkiem?
Pomiar w procesie nie powinien być dodawany automatycznie do każdej szlifierki CNC. W niektórych przypadkach lepiej najpierw rozwiązać podstawowe problemy technologiczne.
| Sytuacja | Lepszy pierwszy krok |
| Proces jest niestabilny z powodu drgań | Sprawdzić sztywność układu, mocowanie, podparcie, parametry i ściernicę |
| Pojawiają się przypalenia | Zweryfikować ściernicę, chłodzenie, obciąganie i parametry |
| Detal ma duże bicie przed szlifowaniem | Sprawdzić wcześniejsze operacje i bazowanie |
| Maszyna nie trzyma geometrii | Najpierw ocenić stan maszyny i warunki posadowienia |
| Seria jest bardzo krótka | Ocenić, czy czas ustawienia pomiaru nie będzie większy niż korzyść |
| Tolerancje są szerokie | Kontrola ręczna lub pomiar po procesie mogą być wystarczające |
| Brak jest stabilnej metody mocowania | Najpierw ustabilizować bazowanie detalu |
| Chłodzenie jest niewłaściwe | Najpierw poprawić dysze, przepływ, ciśnienie i filtrację |
Pomiar jest narzędziem stabilizacji, ale nie zastępuje prawidłowego doboru procesu. Jeśli podstawowy proces szlifowania jest źle ustawiony, pomiar będzie tylko szybciej pokazywał problem.
Jak przygotować dane do zapytania o szlifierkę z pomiarem?
Jeżeli rozważasz szlifierkę CNC z automatyczną kontrolą wymiaru, warto od razu przygotować dane technologiczne. Dzięki temu można ocenić, czy pomiar ma być w trakcie cyklu, po procesie, czy jako część automatyzacji stanowiska.
| Dane do przygotowania | Dlaczego są ważne |
| Rysunek detalu | Pozwala wskazać powierzchnie krytyczne i dostęp pomiarowy |
| Tolerancje wymiarowe | Decydują o wymaganej dokładności kontroli |
| Materiał i twardość | Wpływają na ściernicę, chłodzenie i stabilność procesu |
| Naddatek do szlifowania | Pomaga ocenić strategię dojścia do wymiaru |
| Wielkość serii | Decyduje o opłacalności automatycznego pomiaru |
| Czas cyklu | Pozwala ocenić, czy pomiar mieści się w wymaganym takcie |
| Obecna metoda kontroli | Pokazuje, gdzie powstają straty czasu lub błędy |
| Liczba braków | Pomaga ocenić zwrot z pomiaru i kompensacji |
| Planowana automatyzacja | Wpływa na integrację pomiaru z załadunkiem i rozładunkiem |
| Wymagania dokumentacyjne | Mogą decydować o potrzebie rejestracji wyników |
| Wymagana metoda pomiaru | Pomaga ocenić, czy potrzebny jest pomiar kontaktowy, optyczny, pneumatyczny lub mieszany |
Jeśli przygotowujesz zapytanie inwestycyjne, pomocny będzie także poradnik jak przygotować zapytanie o szlifierkę CNC.
Pomiar w procesie a FAT, SAT i odbiór maszyny
Jeżeli pomiar jest częścią konfiguracji szlifierki CNC, powinien zostać uwzględniony już na etapie testów i odbioru maszyny. Nie wystarczy sprawdzić, czy głowica pomiarowa działa mechanicznie. Trzeba ocenić, czy cały układ pomiarowy stabilizuje proces na rzeczywistym detalu.
Podczas odbioru warto sprawdzić:
| Obszar | Co należy zweryfikować |
| Powtarzalność pomiaru | Czy układ daje stabilny wynik na tym samym detalu |
| Zgodność z pomiarem referencyjnym | Czy wynik odpowiada kontroli zewnętrznej |
| Kompensacja CNC | Czy korekta działa zgodnie z założeniem |
| Cykl pomiarowy | Czy pomiar nie wydłuża nieakceptowalnie czasu cyklu |
| Zachowanie po obciąganiu | Czy system prawidłowo reaguje po zmianie ściernicy |
| Wyważenie ściernicy | Czy układ ogranicza drgania i poprawia stabilność procesu |
| Emisja akustyczna | Czy system prawidłowo wykrywa kontakt ściernicy i obciągacza |
| Detal testowy | Czy pomiar jest sprawdzony na rzeczywistej geometrii klienta |
| Dokumentacja | Czy operatorzy wiedzą, jak interpretować wyniki, korekty i alarmy |
Więcej o odbiorze maszyny, testach detalu i uruchomieniu opisuje artykuł odbiór i uruchomienie szlifierki CNC – FAT, SAT, CE.
Jak dobrać kierunek technologiczny?
Dobór pomiaru powinien wynikać z typu detalu, wymaganej tolerancji, serii i poziomu automatyzacji. Poniższa tabela pomaga uporządkować decyzję.
| Typ detalu lub procesu | Najczęstszy problem | Możliwe rozwiązanie |
| Wałki i czopy | Utrzymanie średnicy w serii | Szlifierka do wałków CNC z kontrolą średnicy |
| Piny, rolki, sworznie | Wysoka liczba sztuk i takt | Szlifierka bezkłowa CNC z pomiarem i kompensacją |
| Tuleje i otwory | Kontrola powierzchni wewnętrznej | Szlifierka do otworów CNC z pomiarem po procesie lub w cyklu |
| Detale z kilkoma powierzchniami | Błędy bazowania między operacjami | Szlifierka uniwersalna CNC i kontrola powierzchni krytycznych |
| Produkcja automatyczna | Brak stałego nadzoru operatora | Pomiar zintegrowany z załadunkiem i rozładunkiem |
| Detale hartowane | Zmienność wymiaru i ryzyko przypaleń | Dobór ściernicy, chłodzenia, obciągania i pomiaru |
| Produkcja mało- i średnioseryjna | Częste ustawienia i zmienne detale | Pomiar jako wsparcie ustawiania, nie zawsze pełna automatyzacja |
| Szlifowanie CBN | Wysokie wymagania stabilności i jakości powierzchni | Pomiar wymiaru, wyważanie ściernicy i monitoring procesu |
Powiązana oferta i artykuły
| Jeśli interesuje Cię… | Przejdź do |
| Dobór maszyny do wałków i czopów | Szlifierki do wałków CNC |
| Produkcja seryjna pinów, sworzni i rolek | Szlifierki bezkłowe CNC |
| Szlifowanie otworów i tulei | Szlifierki do otworów CNC |
| Obróbka kilku powierzchni w jednym zamocowaniu | Szlifierki do wałków i otworów CNC |
| Automatyczny załadunek, robot lub manipulator bramowy | Automatyzacja szlifowania CNC |
| Przygotowanie danych do zapytania | Jak przygotować zapytanie o szlifierkę CNC |
| Problemy z wymiarem, stożkiem, owalnością lub drganiami | Problemy w szlifowaniu CNC |
| Odbiór maszyny, FAT, SAT i test detalu | Odbiór i uruchomienie szlifierki CNC |
| Dobór ściernicy CBN lub diamentowej | Ściernice diamentowe i borazonowe CBN Riegger |
| Ściernice korundowe i ceramiczne | Ściernice korundowe standardowe i premium CUMI |
FAQ
Czy pomiar w procesie szlifowania CNC jest potrzebny przy każdej maszynie?
Nie. Pomiar w procesie jest najbardziej uzasadniony przy produkcji seryjnej, wąskich tolerancjach, wysokim koszcie braku i automatyzacji. Przy prostych detalach, krótkich seriach i szerokich tolerancjach wystarczający może być pomiar po procesie albo kontrola ręczna.
Czy warto pytać o Marposs lub ACCRETECH przy zakupie szlifierki CNC?
Tak, jeśli detal ma wąskie tolerancje, produkcja jest seryjna, proces ma być automatyzowany albo wymagana jest kompensacja CNC. Marposs i ACCRETECH/SBS to przykładowi producenci systemów pomiaru i kontroli procesu, które mogą być integrowane ze szlifierkami CNC. Ostateczny dobór systemu powinien jednak wynikać z detalu, tolerancji, metody szlifowania i wymagań produkcyjnych.
Czym różni się pomiar w procesie od pomiaru po procesie?
Pomiar w procesie jest wykonywany w trakcie cyklu lub jako jego część i może wpływać na dalsze szlifowanie. Pomiar po procesie kontroluje gotowy detal. Może służyć do sortowania, dokumentacji albo korekty kolejnych sztuk, ale zwykle nie reaguje tak szybko jak pomiar w trakcie szlifowania.
Czy pomiar może automatycznie korygować wymiar?
Tak, jeśli układ pomiarowy jest zintegrowany ze sterowaniem CNC. Wtedy wynik pomiaru może służyć do automatycznej kompensacji wymiaru, korekty pozycji osi lub zmiany kolejnych cykli. Zakres kompensacji trzeba jednak ustalić na etapie projektu technologicznego.
Czy pomiar rozwiąże problem niestabilnego szlifowania?
Nie zawsze. Pomiar pomaga kontrolować wymiar i reagować na odchyłki, ale nie zastępuje prawidłowego doboru ściernicy, chłodzenia, obciągania, mocowania i parametrów. Jeśli proces jest niestabilny mechanicznie lub cieplnie, najpierw trzeba znaleźć przyczynę.
Czy wyważanie ściernicy ma wpływ na wymiar detalu?
Tak. Niewyważona ściernica może powodować drgania, pogorszenie jakości powierzchni, szybsze zużycie narzędzia i niestabilność procesu. Dlatego przy wymagających aplikacjach warto analizować pomiar wymiaru razem z wyważaniem ściernicy i monitoringiem procesu.
Do czego służy emisja akustyczna w szlifowaniu?
Emisja akustyczna pomaga wykrywać kontakt ściernicy z detalem lub obciągaczem. Może ograniczać pusty dojazd, wspierać kontrolę obciągania i zmniejszać ryzyko kolizji. Nie jest to pomiar wymiaru, ale ważny element kontroli procesu szlifowania.
Czy automatyczny pomiar ma sens przy szlifowaniu bezkłowym?
Tak, szczególnie przy dużych seriach pinów, rolek, sworzni, trzpieni i podobnych detali. W szlifowaniu bezkłowym stabilność średnicy w czasie jest jednym z kluczowych parametrów procesu, dlatego pomiar i kompensacja mogą znacząco ograniczyć dryft wymiaru.
Czy przy szlifowaniu otworów można stosować pomiar automatyczny?
Tak, ale dobór rozwiązania zależy od średnicy otworu, głębokości, dostępu pomiarowego, tolerancji i geometrii detalu. W niektórych aplikacjach lepszy będzie pomiar po procesie, w innych pomiar zintegrowany z cyklem maszyny.
Jakie dane trzeba przesłać, żeby dobrać pomiar do szlifierki CNC?
Najważniejsze są: rysunek detalu, tolerancje, materiał, twardość, naddatek, wielkość serii, obecna metoda kontroli, liczba braków, wymagany czas cyklu i informacja, czy proces ma być automatyzowany. Warto też wskazać, które powierzchnie są krytyczne dla montażu lub pracy detalu.
Dobierz pomiar i kontrolę procesu do swojej szlifierki CNC
Jeżeli chcesz ocenić, czy pomiar w procesie szlifowania CNC ma sens w Twojej aplikacji, prześlij rysunek detalu, tolerancje, materiał, twardość, naddatek, planowaną wielkość serii i opis obecnego problemu produkcyjnego.
Na tej podstawie Tradensa pomoże określić, czy właściwym kierunkiem będzie:
- szlifierka do wałków CNC z kontrolą średnicy,
- szlifierka bezkłowa CNC z pomiarem i kompensacją,
- szlifierka do otworów CNC z kontrolą wymiaru,
- szlifierka uniwersalna CNC do kilku powierzchni w jednym zamocowaniu,
- pomiar po procesie,
- integracja systemów pomiarowych Marposs lub ACCRETECH/SBS,
- automatyzacja z robotem, podajnikiem lub manipulatorem bramowym,
- wyważanie ściernicy i monitoring procesu,
- albo najpierw poprawa ściernicy, chłodzenia, obciągania lub stabilności mocowania.
