Ciężka szlifierka do wałków CNC jest potrzebna wtedy, gdy detal przekracza możliwości typowej produkcyjnej szlifierki do wałków średniej klasy. Problemem może być długość wału, masa detalu, średnica szlifowania, szerokość powierzchni roboczej, wymagane usuwanie materiału, stabilność między kłami albo potrzeba utrzymania geometrii na długim i ciężkim elemencie.

Seria Micromatic H Grind została zaprojektowana do szlifowania większych, cięższych i bardziej wymagających detali osiowych. W praktyce jest to kierunek dla zakładów, dla których Stallion SM lub Stallion SH może być niewystarczający pod względem długości, masy, średnicy lub obciążenia procesu.

Najkrócej: Micromatic H Grind 360 warto analizować przy cięższych wałach i detalach osiowych do średniego zakresu ciężkiego szlifowania. Micromatic H Grind 630 jest rozwiązaniem dla jeszcze większych detali: długich wałów, dużych elementów przemysłowych, części energetycznych, elementów maszyn ciężkich, wałów turbinowych, wałów napędowych, dużych zaworów i podobnych aplikacji.

Jeżeli szukasz strony ofertowej z maszynami Micromatic do szlifowania wałków, przejdź do: szlifierki do wałków CNC i szlifierki kłowe CNC.

Dla kogo jest ten artykuł?

Ten poradnik jest przeznaczony dla technologów, kierowników produkcji, działów inwestycji, utrzymania ruchu i osób odpowiedzialnych za dobór szlifierki CNC do dużych wałków, długich detali osiowych i ciężkich komponentów przemysłowych.

Skupiamy się na wyborze między Micromatic H Grind 360 i Micromatic H Grind 630 oraz na kryteriach, które decydują o konfiguracji maszyny: długości między kłami, średnicy szlifowania, masie detalu, szerokości ściernicy, mocy wrzeciona, prędkości obwodowej ściernicy, podtrzymkach, pomiarze, chłodzeniu, obciąganiu i automatyzacji.

Ten artykuł nie zastępuje strony produktowej szlifierki do wałków CNC. Jego zadaniem jest pomóc zrozumieć, kiedy przy dużych detalach warto przejść z typowych maszyn produkcyjnych, takich jak Stallion SM / SH, do cięższej serii H Grind.

Najkrótsza odpowiedź: H Grind 360 czy H Grind 630?

H Grind 360 wybierz wtedy, gdy detal jest cięższy niż typowe wałki produkcyjne, ale nadal mieści się w średnim zakresie dużych detali osiowych. To dobry kierunek przy wałach, czopach, większych częściach przekładniowych, wałach korbowych, większych wałkach napędowych i aplikacjach wymagających stabilnej obróbki między kłami.

H Grind 630 wybierz wtedy, gdy problemem jest już bardzo duży detal: większa średnica, duża masa, długa część, szeroka powierzchnia szlifowania albo aplikacja z branży energetycznej, maszyn ciężkich, infrastruktury, turbin, zaworów, dużych wałów przemysłowych lub ciężkiego transportu. H Grind 630 jest pozycjonowany przez producenta jako rozwiązanie do dużych i ciężkich części do 3000 mm długości, 630 mm średnicy i 750 kg masy.

Czym jest seria Micromatic H Grind?

Micromatic H Grind to seria ciężkich szlifierek CNC do szlifowania zewnętrznego dużych i ciężkich detali osiowych. W porównaniu z typową szlifierką do wałków średniego zakresu, H Grind jest przeznaczony do większych obciążeń procesu, większych długości, większych średnic i bardziej wymagających aplikacji przemysłowych.

Maszyny tej klasy są stosowane wtedy, gdy detal wymaga:

• szlifowania między kłami,
• zachowania współosiowości na długim odcinku,
• obróbki ciężkiego wału,
• stabilnego podparcia detalu,
• szlifowania szerokich powierzchni,
• szlifowania czopów i powierzchni bazowych,
• kontroli geometrii przy dużej masie,
• stabilnego chłodzenia,
• odpowiednio dobranej ściernicy i obciągania,
• powtarzalnego procesu w produkcji przemysłowej.

W praktyce H Grind nie konkuruje bezpośrednio z każdą szlifierką do wałków. To nie jest pierwsza maszyna do małych wałków, krótkich czopów lub prostych detali seryjnych. To rozwiązanie dla aplikacji, w których zakres detalu i wymagania procesu przekraczają możliwości kompaktowych lub średnich maszyn.

Co wyróżnia Micromatic H Grind 360 i H Grind 630?

Seria H Grind wyróżnia się przede wszystkim zakresem roboczym i konstrukcją przeznaczoną do ciężkich detali. W takich aplikacjach nie wystarczy sama deklaracja dokładności. Liczy się sztywność całego układu: łoża, stołu, osi, wrzeciona ściernicy, wrzeciennika przedmiotu, konika, podtrzymek i układu chłodzenia.

H Grind 360 – kiedy wybrać?

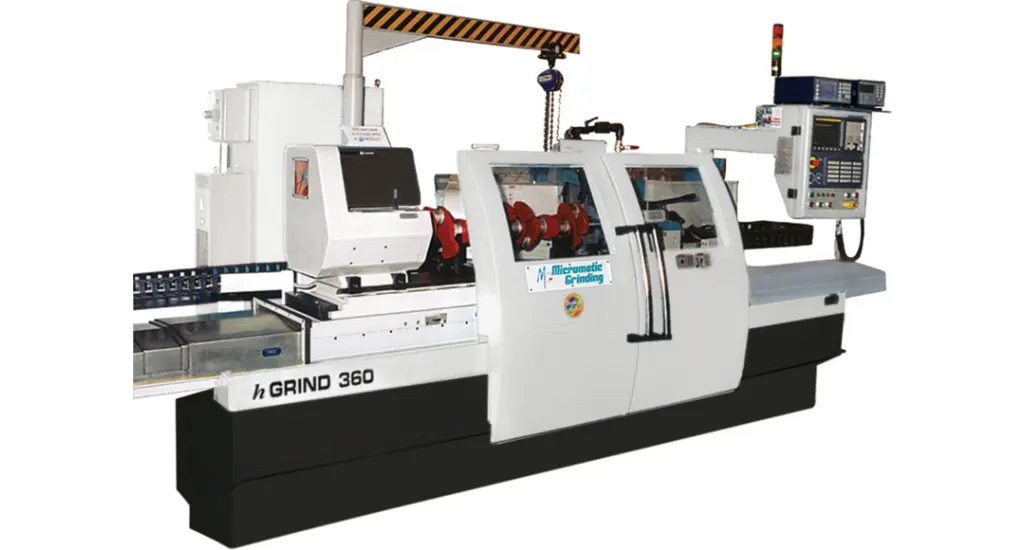

Micromatic H Grind 360 to ciężka produkcyjna szlifierka CNC do detali, które są zbyt wymagające dla standardowych maszyn do wałków średniego zakresu, ale nie wymagają jeszcze największej platformy klasy H Grind 630.

Według aktualnej strony MGT maszyna H Grind 360 jest przeznaczona do ciężkich części do 250 kg między kłami, może pracować w pojedynczych lub wielokrotnych cyklach wgłębnych i jest wskazywana m.in. do szlifowania czopów oraz powierzchni dużych wałów korbowych. Producent podaje również dostępność konfiguracji z głowicą prostą lub skośną.

H Grind 360 warto rozważyć, gdy:

• detal jest cięższy niż typowe wałki produkcyjne,
• masa detalu może dochodzić do ok. 250 kg,
• wymagane jest szlifowanie między kłami,
• detal ma kilka powierzchni szlifowanych,
• potrzebna jest stabilna geometria na dłuższym odcinku,
• obrabiane są czopy, wały, elementy korbowe lub większe części przekładniowe,
• ważna jest możliwość głowicy prostej lub skośnej,
• proces wymaga większej ściernicy i większej rezerwy mocy niż w typowych maszynach średniej klasy.

Typowe aplikacje H Grind 360:

• duże wałki stopniowane,
• czopy,
• wały przekładniowe,
• wały korbowe,
• wały napędowe,
• większe elementy osiowe,
• czopy dużych mechanizmów,
• elementy silników i układów napędowych,
• części produkowane w małych i średnich seriach,
• detale wymagające stabilnego szlifowania wgłębnego.

H Grind 630 – kiedy wybrać?

Micromatic H Grind 630 to rozwiązanie dla jeszcze większych detali. Jest to maszyna do aplikacji, w których kluczowe znaczenie ma duża średnica, duża masa, długość detalu, szeroka ściernica i stabilność procesu przy ciężkich częściach.

Według aktualnej strony MGT model H Grind 630x2500 jest przeznaczony do dużych i ciężkich części, takich jak belki osiowe, duże zawory kulowe, wały turbinowe, wały korbowe oraz elementy maszyn budowlanych i ziemnych. Producent podaje możliwość szlifowania detali do 3000 mm długości, 630 mm średnicy i 750 kg masy, a także prędkość ściernicy do 60 m/s i szerokość ściernicy do 250 mm.

H Grind 630 warto rozważyć, gdy:

• detal jest bardzo ciężki,
• masa detalu może dochodzić do ok. 750 kg,
• średnica detalu jest większa niż zakres typowych szlifierek do wałków,
• wymagana jest obróbka długich wałów,
• powierzchnia szlifowania jest szeroka,
• czas cyklu można skrócić przez użycie szerszej ściernicy,
• detal należy do aplikacji energetycznych, maszyn ciężkich, transportowych lub infrastrukturalnych,
• potrzebna jest konstrukcja do dużych obciążeń i stabilnego procesu.

Typowe aplikacje H Grind 630:

• wały turbinowe,
• duże wały napędowe,
• belki osiowe,
• duże zawory kulowe,
• wały korbowe,
• elementy maszyn budowlanych,
• elementy maszyn ziemnych,
• ciężkie części przemysłowe,
• duże czopy,
• wały i elementy energetyczne,
• długie detale osiowe,
• elementy wymagające szerokiego szlifowania wgłębnego.

Dane techniczne Micromatic H Grind 360 i H Grind 630

Poniższe dane traktuj jako punkt wyjścia do rozmowy o doborze maszyny. Ostateczna konfiguracja zależy od rysunku detalu, tolerancji, materiału, długości, masy, średnicy, szerokości powierzchni szlifowania, chłodzenia, podtrzymek i automatyzacji.

H Grind 360 i H Grind 630 a Stallion SM / SH

Najważniejsze pytanie nie brzmi: „czy H Grind jest lepszy niż Stallion?”. Prawidłowe pytanie brzmi: czy detal przekracza zakres, obciążenie lub wymagania procesu właściwe dla Stallion SM / SH?

Stallion SM i SH to bardzo dobre produkcyjne szlifierki do wałków CNC, ale są pozycjonowane w średnim zakresie detali produkcyjnych. H Grind wchodzi tam, gdzie potrzebna jest większa masa detalu, większa średnica, większa długość, cięższa konstrukcja i większa rezerwa procesu.

H Grind 360 czy H Grind 630 – tabela decyzyjna

Głowica prosta czy skośna w H Grind?

Przy ciężkich wałach wybór głowicy ma duże znaczenie, ponieważ wpływa na dostęp ściernicy do powierzchni, możliwość szlifowania barków, czół i stopni oraz efektywność cyklu.

Głowica prosta sprawdza się przy typowym szlifowaniu średnic zewnętrznych, szlifowaniu wzdłużnym i wielu operacjach cylindrycznych.

Głowica skośna ma sens wtedy, gdy detal wymaga szlifowania barków, czół, powierzchni stopniowanych albo geometrii, do której ściernica musi dojść pod korzystniejszym kątem.

Masa detalu, podtrzymki i stabilność procesu

W przypadku dużych wałów sama długość między kłami nie wystarcza do doboru maszyny. Równie ważna jest masa detalu, sztywność, średnica, stosunek długości do średnicy oraz sposób podparcia. Długi i smukły wał może wymagać podtrzymek, nawet jeśli jego masa nie jest bardzo duża.

Przy doborze H Grind trzeba przeanalizować:

• masę detalu,
• długość całkowitą,
• średnice szlifowane,
• średnice bazowe,
• miejsca podparcia,
• bicie,
• współosiowość,
• wymagania chropowatości,
• naddatek na szlifowanie,
• kolejność operacji,
• wpływ temperatury,
• chłodzenie,
• sposób załadunku i rozładunku.

Podtrzymki mają szczególne znaczenie przy długich i smukłych detalach. Pomagają ograniczyć ugięcie detalu, stabilizują proces i wspierają utrzymanie geometrii na całej długości szlifowania.

Wrzeciono ściernicy, moc i prędkość obwodowa

W ciężkich szlifierkach CNC do wałków dobór wrzeciona ściernicy ma bezpośredni wpływ na wydajność, stabilność i jakość procesu. W H Grind 360 katalog ogólny Micromatic podaje ściernicę Ø760 × 180 mm, moc wrzeciona 22 kW z opcją 30 kW oraz prędkość obwodową 45 m/s.

W H Grind 630 producent podkreśla możliwość pracy z prędkością ściernicy do 60 m/s oraz szerokością ściernicy do 250 mm. To ma znaczenie przy szerokich powierzchniach i cięższych aplikacjach, gdzie duża szerokość ściernicy może skrócić czas cyklu.

W praktyce nie należy dobierać maszyny tylko po prędkości ściernicy. Trzeba uwzględnić:

• szerokość ściernicy,
• moc wrzeciona,
• rodzaj ściernicy,
• obciąganie,
• chłodzenie,
• naddatek,
• materiał,
• twardość detalu,
• oczekiwaną chropowatość,
• wymagany czas cyklu.

Obciąganie ściernicy przy dużych wałach

Przy dużych wałach obciąganie ściernicy ma szczególne znaczenie. Im większa powierzchnia szlifowania i im większa ściernica, tym bardziej krytyczne staje się utrzymanie geometrii narzędzia.

Obciąganie wpływa na:

• stabilność wymiaru,
• jakość powierzchni,
• kształt profilu,
• czas cyklu,
• temperaturę procesu,
• trwałość ściernicy,
• powtarzalność między seriami.

Przy prostych powierzchniach cylindrycznych wystarczające może być klasyczne obciąganie. Przy profilach, barkach, czopach i powierzchniach krytycznych warto rozważyć bardziej zaawansowane układy obciągania, dobierane do aplikacji.

Chłodzenie i stabilność termiczna

W szlifowaniu dużych wałów chłodzenie nie jest dodatkiem. To jeden z elementów decydujących o stabilności procesu. Przy dużej powierzchni styku, dużej ściernicy i wysokiej mocy łatwo o wzrost temperatury, który może wpływać na wymiar, jakość powierzchni i trwałość ściernicy.

Dobrze dobrany układ chłodzenia pomaga:

• odprowadzać ciepło ze strefy szlifowania,
• ograniczać ryzyko przypaleń,
• stabilizować wymiar,
• poprawić trwałość ściernicy,
• utrzymać jakość powierzchni,
• zmniejszyć ryzyko odkształceń termicznych,
• wspierać powtarzalność procesu.

Przy H Grind warto analizować nie tylko samą maszynę, ale również system filtracji, chłodziarkę, dysze, ciśnienie, przepływ i sposób podawania chłodziwa.

Typowe aplikacje H Grind 360 i H Grind 630

H Grind jest przeznaczony do detali, które wymagają stabilnego szlifowania zewnętrznego w cięższym zakresie.

Typowe detale:

• duże wały napędowe,
• wały przekładniowe,
• wały turbinowe,
• wały korbowe,
• czopy,
• belki osiowe,
• wały generatorów,
• wrzeciona przemysłowe,
• elementy maszyn ciężkich,
• elementy maszyn budowlanych,
• elementy maszyn ziemnych,
• duże zawory kulowe,
• elementy energetyczne,
• elementy infrastrukturalne,
• duże części osiowe,
• detale wymagające podtrzymek.

Branże i zastosowania

H Grind a konkurencja

W tej klasie maszyn użytkownicy mogą porównywać H Grind z ciężkimi szlifierkami cylindrycznymi i szlifierkami do dużych wałów takich producentów jak Studer, Kellenberger, Geibel & Hotz, Danobat, GER, TOS Hostivař czy Robbi. Porównanie powinno dotyczyć jednak konkretnego detalu, a nie samej marki.

Porównanie katalogowe nie zastępuje próby technologicznej ani analizy rysunku detalu, ponieważ przy dużych wałach o wyniku decydują również podparcie, chłodzenie, obciąganie ściernicy i sposób załadunku.

Najważniejsze kryteria porównania:

• długość między kłami,
• maksymalna masa detalu,
• maksymalna średnica szlifowania,
• szerokość ściernicy,
• moc wrzeciona ściernicy,
• prędkość obwodowa,
• sztywność konstrukcji,
• podtrzymki,
• pomiar w procesie,
• chłodzenie,
• obciąganie ściernicy,
• automatyzacja,
• dostępność serwisu,
• koszt inwestycji względem wydajności.

Kiedy H Grind nie będzie pierwszym wyborem?

H Grind 360 i H Grind 630 są przeznaczone do cięższych i większych detali. Nie zawsze będą najlepszym rozwiązaniem.

Jeżeli detal jest średniej wielkości, produkowany seryjnie i nie wymaga dużej średnicy ani dużej masy, wystarczającym rozwiązaniem może być Stallion SM lub Stallion SH.

Jeżeli detal jest mały, krótki i produkowany w dużych seriach, warto sprawdzić Pluto 18 albo eGrind 200.

Jeżeli detal wymaga również szlifowania otworów, lepszym kierunkiem może być szlifierka do otworów CNC albo Micromatic Flexi, jeśli konieczne jest połączenie średnic zewnętrznych, otworów i czół.

Jeżeli detal jest prosty, cylindryczny i produkowany masowo, bez konieczności mocowania między kłami, warto rozważyć szlifierkę bezkłową CNC.

Powiązana oferta Tradensa

Dobór ciężkiej szlifierki do wałków CNC warto zacząć od geometrii detalu, długości, masy, średnicy, sposobu mocowania i wolumenu produkcji. Seria Micromatic H Grind jest jednym z rozwiązań do dużych i ciężkich detali, ale w zależności od aplikacji właściwym kierunkiem może być także Stallion, Flexi, szlifierka do otworów albo szlifierka bezkłowa.

Co przygotować do doboru H Grind 360 lub H Grind 630?

Dobór H Grind powinien wynikać z rysunku detalu i rzeczywistych wymagań procesu. Przy dużych detalach pomyłka w doborze maszyny, podtrzymek, chłodzenia lub ściernicy może mieć dużo większe konsekwencje niż przy małych częściach.

FAQ – najczęstsze pytania o Micromatic H Grind 360 i H Grind 630

Czy H Grind to szlifierka do wałków CNC?

Tak. Micromatic H Grind to ciężka szlifierka CNC do szlifowania zewnętrznego dużych wałków, czopów i detali osiowych. Jest dobierana do aplikacji wymagających większej długości, masy, średnicy lub stabilności procesu.

Czym różni się H Grind 360 od H Grind 630?

H Grind 360 jest ciężką szlifierką do większych wałów i czopów, m.in. do detali do ok. 250 kg według strony MGT. H Grind 630 jest większą platformą do bardzo dużych detali, do 3000 mm długości, 630 mm średnicy i 750 kg masy według danych MGT.

Kiedy H Grind będzie lepszy niż Stallion SH?

H Grind warto rozważyć wtedy, gdy detal przekracza typowy zakres Stallion SH pod względem masy, średnicy, długości, szerokości powierzchni lub wymagań stabilności procesu.

Czy H Grind nadaje się do wałów turbinowych?

Tak, szczególnie H Grind 630 jest wskazywany przez producenta do dużych i ciężkich części, w tym wałów turbinowych.

Czy H Grind nadaje się do wałów korbowych?

Tak. H Grind 360 jest opisywany przez producenta jako maszyna odpowiednia m.in. do szlifowania czopów i powierzchni dużych wałów korbowych.

Czy H Grind może szlifować bardzo długie detale?

Tak, ale trzeba sprawdzić konkretną konfigurację. Katalog ogólny Micromatic podaje dla H Grind 360 długości między kłami do 3000 mm, a strona H Grind 630 również wskazuje możliwość szlifowania detali do 3000 mm długości.

Czy przy H Grind potrzebne są podtrzymki?

Przy długich, smukłych lub ciężkich detalach podtrzymki często są konieczne. Ich dobór zależy od długości detalu, średnicy, masy, miejsc podparcia, bicia i wymagań geometrycznych.

Czy H Grind jest dobry do małych wałków?

Zwykle nie będzie pierwszym wyborem. Do małych i krótkich detali lepiej analizować Pluto 18, eGrind 200 albo Stallion SM, zależnie od geometrii i wolumenu.

Czy H Grind może zastąpić szlifierkę bezkłową?

Nie w typowym sensie. H Grind jest maszyną do detali mocowanych między kłami. Przy prostych cylindrycznych detalach produkowanych masowo lepszym rozwiązaniem może być szlifierka bezkłowa CNC.

Jak dobrać H Grind do detalu?

Najlepiej przesłać rysunek techniczny, długość, średnice, masę, materiał, tolerancje, chropowatość, naddatek, wymagania bicia, powierzchnie szlifowane, planowany wolumen i sposób załadunku. Na tej podstawie można określić, czy właściwy będzie H Grind 360, H Grind 630, Stallion SH czy inna konfiguracja.

Podsumowanie

Micromatic H Grind 360 i H Grind 630 to ciężkie szlifierki CNC do dużych wałków, czopów i detali osiowych. H Grind 360 warto analizować przy cięższych wałach, czopach, wałach korbowych i większych elementach osiowych. H Grind 630 jest kierunkiem dla bardzo dużych i ciężkich detali, takich jak wały turbinowe, belki osiowe, duże zawory, elementy maszyn ciężkich i długie wały przemysłowe.

Wybór między H Grind 360 i H Grind 630 nie powinien wynikać wyłącznie z długości detalu. Kluczowe są: masa, średnica, długość między kłami, sztywność detalu, szerokość szlifowania, moc wrzeciona, prędkość ściernicy, chłodzenie, podtrzymki, pomiar i oczekiwany czas cyklu.

Jeżeli szukasz szlifierki do wałków CNC, szlifierki kłowej CNC albo maszyny do ciężkich wałów i dużych detali, sprawdź ofertę Tradensa: szlifierki do wałków CNC Micromatic Grinding.
