Oferujemy dłutaki Fellowsa i noże Fellowsa do produkcji kół zębatych, wielowypustów i wybranych profili specjalnych, a także narzędzia do Power Skivingu do wysokowydajnej obróbki uzębień wewnętrznych i zewnętrznych. W zależności od aplikacji wykonujemy narzędzia nasadzane garnkowe i talerzowe, trzpieniowe oraz wykonania specjalne według norm, dokumentacji i wymagań klienta.

W praktyce klienci używają różnych nazw: dłutak Fellowsa, nóż Fellowsa, frez dłutak Fellowsa czy narzędzie do Power Skivingu. Na tej stronie łączymy te określenia w ramach jednej grupy narzędzi do produkcji kół zębatych, wielowypustów, kół łańcuchowych oraz profili specjalnych.

Prezentacja producenta i naszego partnera narzędzi do obróbki i weryfikacji kół zębatych i wielowypustów - CTI

Jakie narzędzia oferujemy do obróbki uzębień?

W naszej ofercie znajdują się:

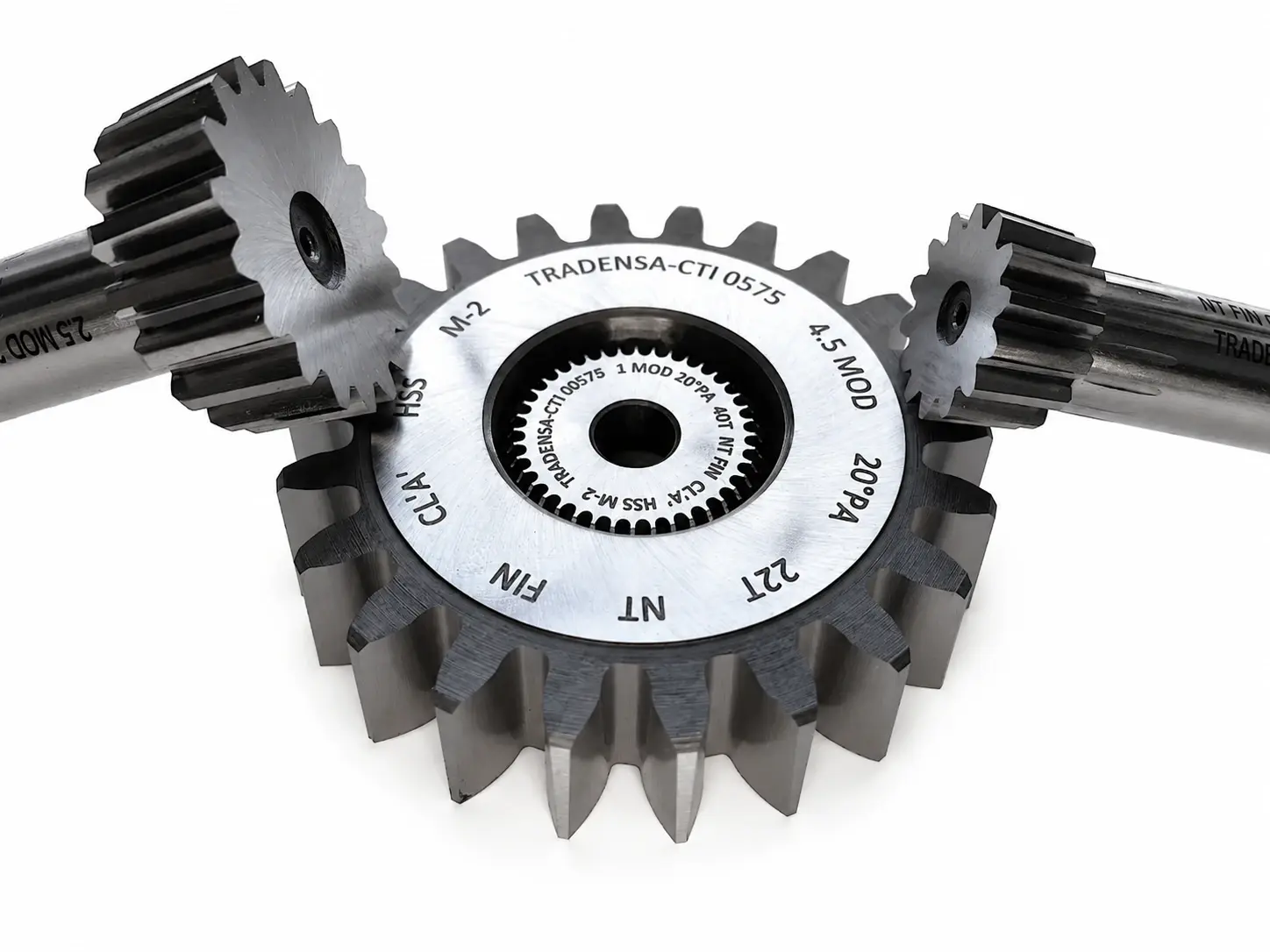

• dłutaki Fellowsa nasadzane garnkowe i talerzowe,

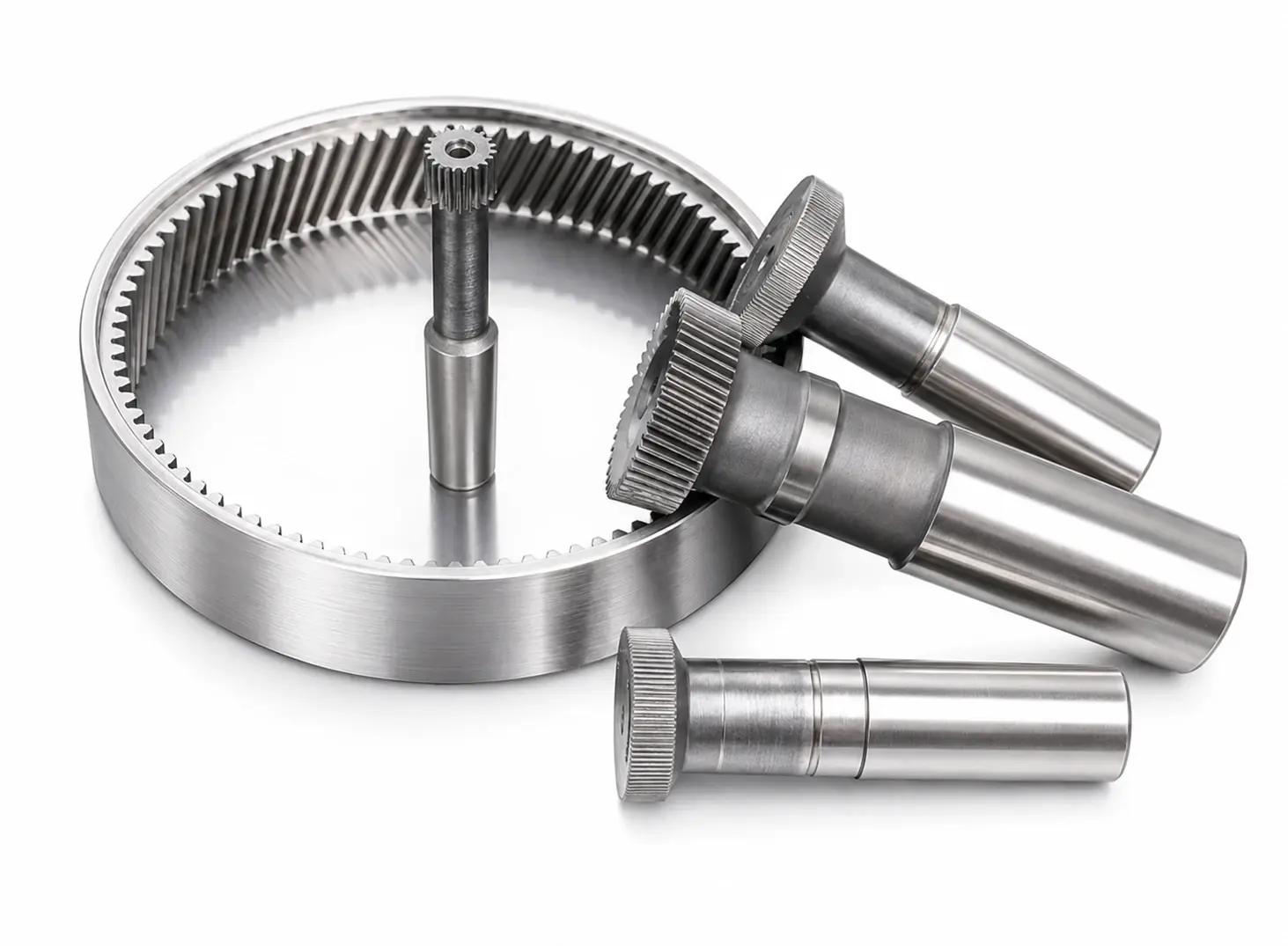

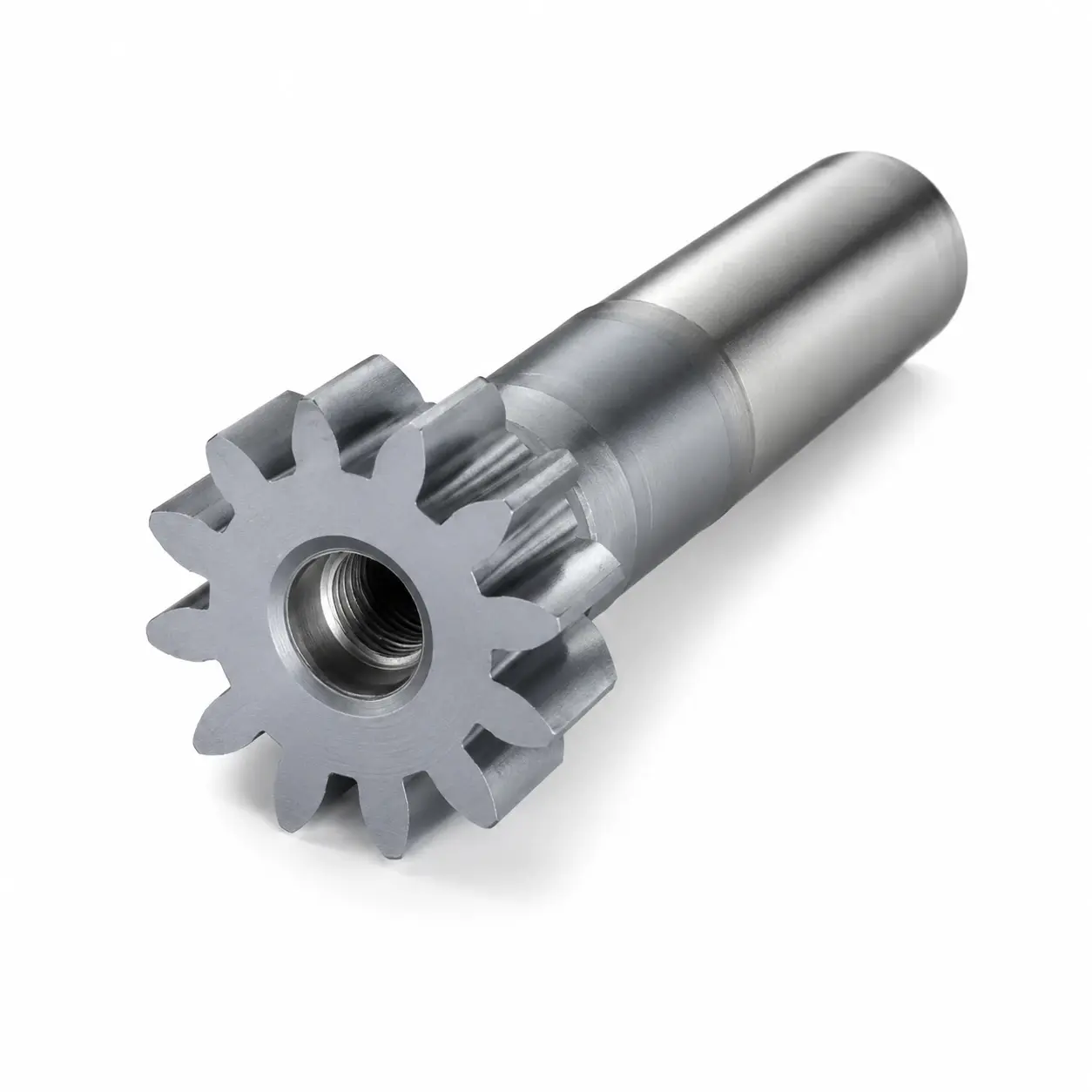

• dłutaki Fellowsa trzpieniowe,
• noże Fellowsa do kół zębatych, wielowypustów i profili specjalnych,
• narzędzia do Power Skivingu w konstrukcjach trzpieniowych, garnkowych i talerzowych,
• wykonania odtworzeniowe i specjalne, w tym narzędzia VIS NNMa, NNMb i NNMe.

Dzięki temu możemy dobrać rozwiązanie zarówno do klasycznego dłutowania, jak i do nowocześniejszych, wysokowydajnych procesów Power Skivingu.

Dłutaki Fellowsa i noże Fellowsa — zakres oferty

Wykonujemy dłutaki Fellowsa i noże Fellowsa do obróbki uzębień wewnętrznych i zewnętrznych, wielowypustów oraz wybranych profili specjalnych.

W naszej ofercie znajdują się między innymi:

• dłutaki Fellowsa nasadzane garnkowe i talerzowe do produkcji kół zębatych o modułach od 0,5 do 20 i średnicach do Ø300 mm,
• dłutaki Fellowsa trzpieniowe do produkcji kół zębatych o modułach do 12,

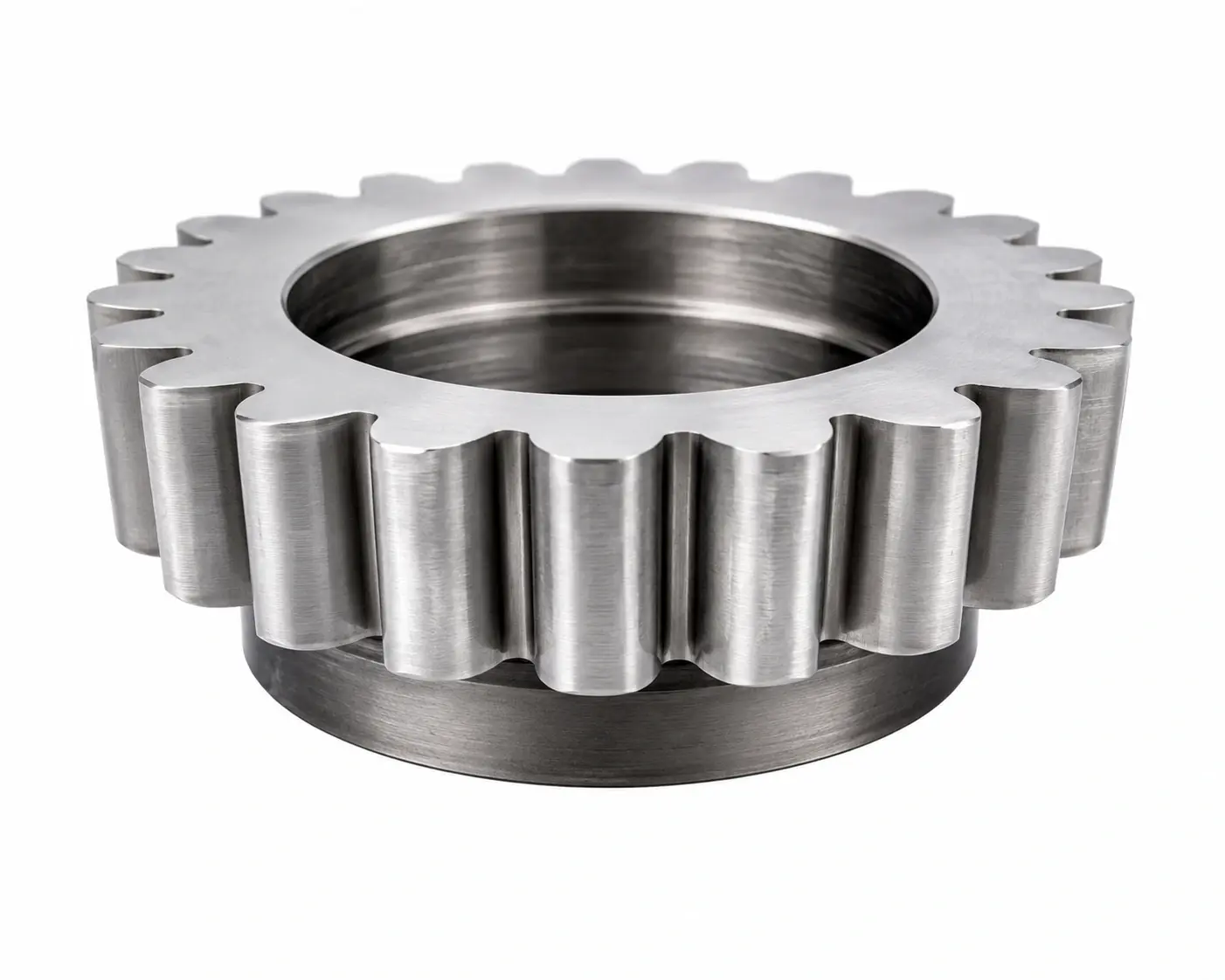

• dłutaki Fellowsa do produkcji kół łańcuchowych,
• dłutaki Fellowsa do wałków uzębionych, wielowypustów i wielokarbów,

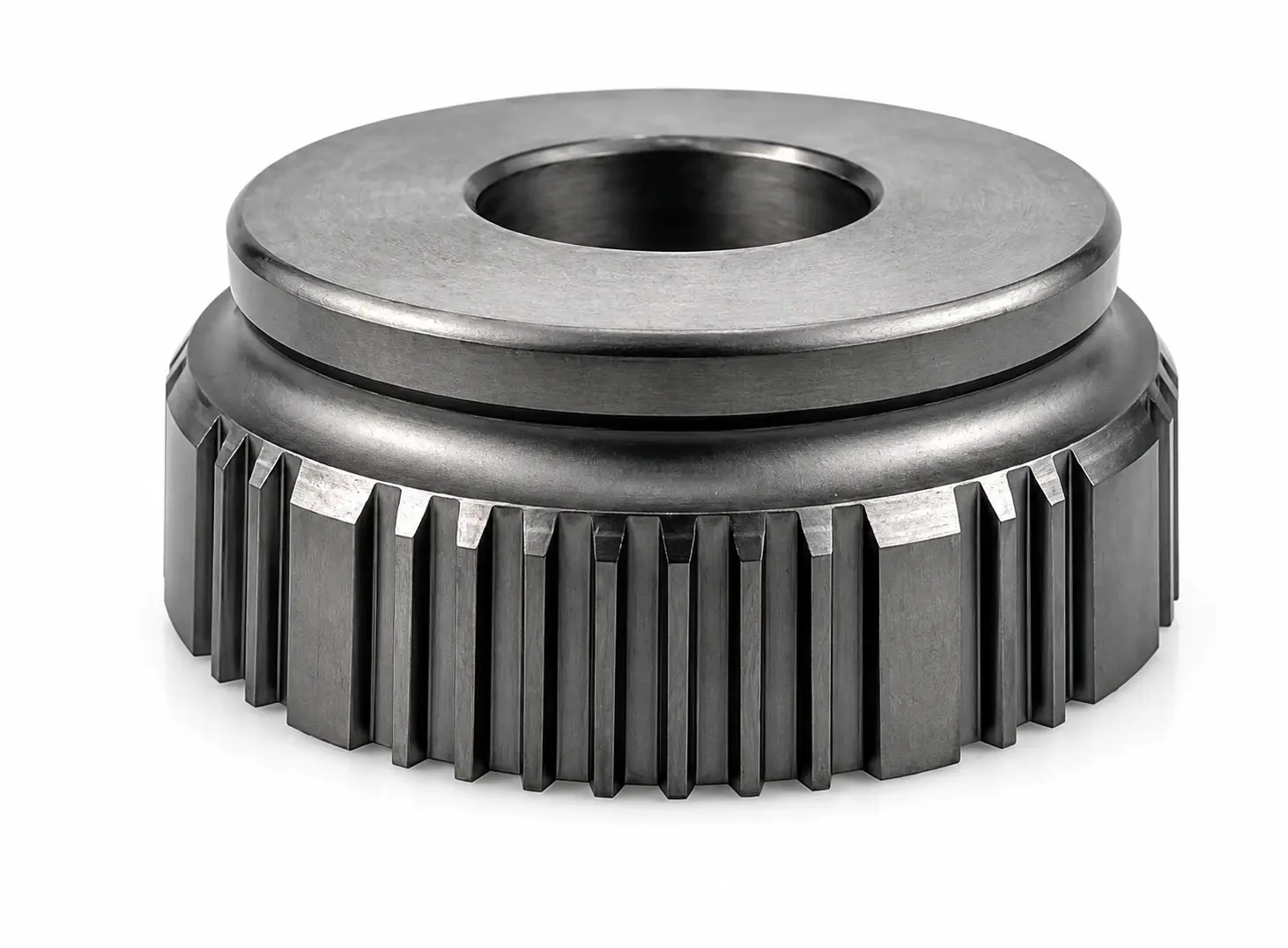

• dłutaki Fellowsa do kół zębatych i wielowypustów o profilach specjalnych, w tym z podcięciami, fazkami, promieniami i protuberancją,
• dłutaki Fellowsa VIS Warszawa, w tym NNMa, NNMb i NNMe,
• wykonania specjalne przygotowywane na podstawie dokumentacji, wzorca lub istniejącego narzędzia.

Narzędzia wykonujemy według wymagań norm przemysłowych, m.in. ISO, DIN, BS, JIS, ANSI, SAE, AGMA i NFE, a także według dokumentacji klienta lub parametrów istniejącego uzębienia.

Narzędzia do Power Skivingu — zakres oferty

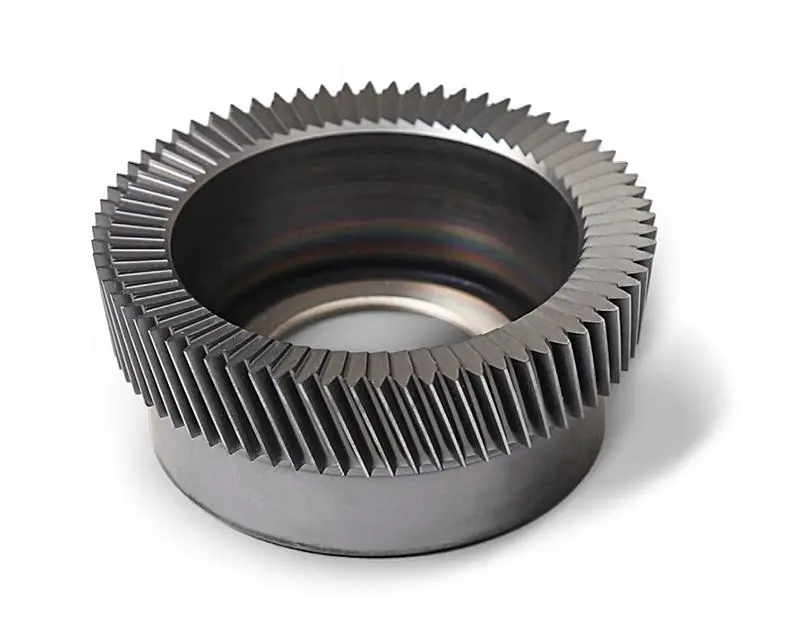

Dłutak do Power Skiving z uzębieniem schodkowym

Oferujemy również narzędzia do Power Skivingu do produkcji kół zębatych i wielowypustów o uzębieniu wewnętrznym i zewnętrznym. Power Skiving jest technologią wysokiej produktywności, która w wielu zastosowaniach może znacząco skrócić czas obróbki w porównaniu z klasycznym dłutowaniem.

W naszej ofercie znajdują się narzędzia do Power Skivingu:

• trzpieniowe,
• garnkowe,
• talerzowe,
• monolityczne ze stali proszkowej z odpowiednimi pokryciami,
• monolityczne z węglika spiekanego z odpowiednimi pokryciami.

Narzędzia do Power Skivingu dobieramy do obróbki:

• kół zębatych o uzębieniu wewnętrznym,
• kół zębatych o uzębieniu zewnętrznym,
• wielowypustów wewnętrznych,
• wielowypustów zewnętrznych,
• modułów do 8 mm.

Proces power skiving na dedykowanej maszynie od EIFCO

Dłutowanie uzębień przy pomocy dłutaków Fellowsa

Dłutowanie uzębień przy pomocy dłutaków Fellowsa jest jedną z podstawowych metod produkcji kół zębatych i wielowypustów, szczególnie uzębień wewnętrznych. W praktyce dłutaki Fellowsa są wykorzystywane przede wszystkim do:

• wielowypustów, m.in. wg DIN 5480 i DIN 5482,
• kół zębatych o kącie przyporu 20°.

W porównaniu z przeciąganiem dłutaki Fellowsa są zwykle tańsze w wykonaniu, natomiast sam proces dłutowania trwa dłużej. Dlatego technologia ta znajduje zastosowanie głównie w produkcji jednostkowej, małoseryjnej i średnioseryjnej.

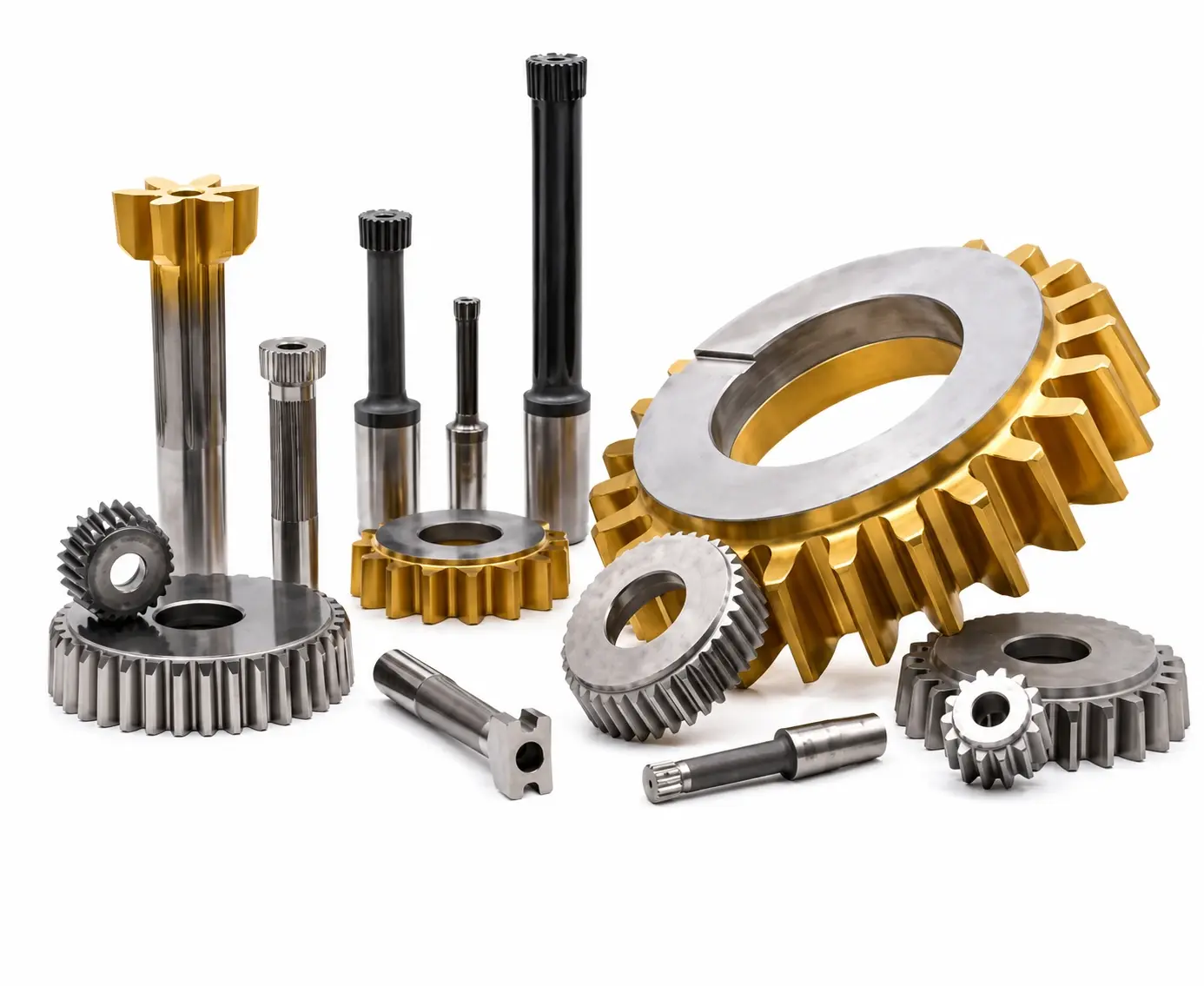

Rozróżniamy trzy podstawowe konstrukcje dłutaków Fellowsa:

• dłutak trzpieniowy — do mniejszych modułów i dłuższych uzębień,
• dłutak garnkowy nasadzany — konstrukcja uniwersalna do małych i średnich modułów,
• dłutak talerzowy nasadzany — do obróbki kół zębatych i wielowypustów o dużej liczbie zębów.

Przy doborze dłutaka Fellowsa istotna jest również relacja liczby zębów narzędzia do liczby zębów obrabianej części, tak aby uniknąć interferencji zazębienia.

Power Skiving — kiedy stosuje się te narzędzia?

Power Skiving jest bardzo szybką i wydajną metodą produkcji kół zębatych i wielowypustów, szczególnie przy uzębieniach wewnętrznych. W wielu zastosowaniach umożliwia znacznie krótszy czas obróbki niż klasyczne dłutowanie i może stanowić atrakcyjną alternatywę dla dłutownic Fellowsa.

Technologia Power Skiving znajduje zastosowanie również tam, gdzie występuje ograniczony wybieg narzędzia i klasyczne frezowanie obwiedniowe frezem ślimakowym nie jest możliwe ze względu na kolizję z powierzchniami przylegającymi. Proces wymaga pełnej synchronizacji wrzeciona i stołu z częścią, dlatego kluczowe znaczenie mają odpowiednia maszyna, sztywność układu i poprawny dobór narzędzia.

Power Skiving może być realizowany zarówno na dedykowanych maszynach, jak i na wybranych centrach obróbkowych wyposażonych w odpowiedni software i konfigurację procesu. Na tej stronie skupiamy się jednak na samych narzędziach do Power Skivingu.

Materiały, pokrycia i klasy wykonania

Weryfikacja poprawności wykonania dłutaka do kół zębatych w CTI, na dedykowanej maszynie pomierowej Klingelnberg

Dobór materiału narzędzia zależy od typu obróbki, geometrii uzębienia, materiału obrabianego, oczekiwanej trwałości oraz klasy dokładności.

Wykonujemy narzędzia z materiałów takich jak:

• stal szybkotnąca HSS i HSSe,
• stale proszkowe PM, w tym Erasteel ASP 2030, ASP 2052 i ASP 2060,
• stale proszkowe Böhler S390 i S290,
• węglik spiekany HM / VHM.

Narzędzia pokrywamy m.in. powłokami:

• TiN,
• AlTiN,

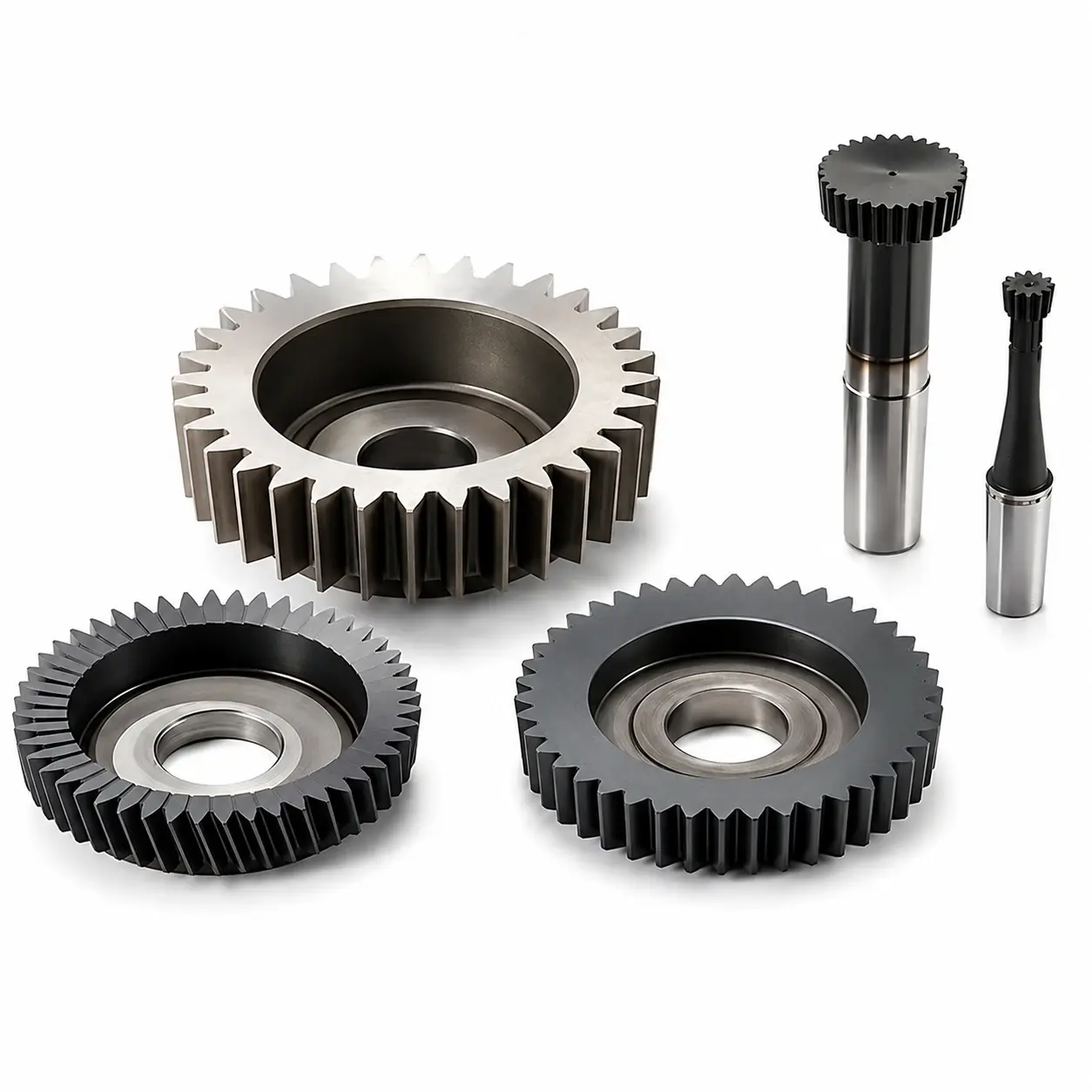

• Alcrona Pro,
• Alcrona Evo,
• oraz innymi pokryciami dobieranymi do warunków procesu.

Dłutaki Fellowsa i narzędzia do Power Skivingu wykonujemy w klasach:

• B,
• A,
• AA
• zgodnie z DIN 1829.

Do jakich zastosowań dobieramy narzędzia?

Proces dłutowania koła zębatego przy pomocy noża Fellowsa

Dobieramy dłutaki Fellowsa, noże Fellowsa i narzędzia do Power Skivingu do obróbki:

• kół zębatych o uzębieniu wewnętrznym,
• kół zębatych o uzębieniu zewnętrznym,
• wielowypustów wewnętrznych,
• wielowypustów zewnętrznych,
• kół łańcuchowych,
• kół pasowych,
• profili specjalnych,
• narzędzi odtworzeniowych i historycznych.

W praktyce oznacza to możliwość wykonania zarówno narzędzi standardowych, jak i specjalnych, zgodnych z dokumentacją klienta, wzorcem lub istniejącym detalem.

Najczęściej zadawane pytania

Czym jest dłutak Fellowsa?

Dłutak Fellowsa jest narzędziem do dłutowania kół zębatych i wielowypustów, najczęściej wykorzystywanym do obróbki uzębień wewnętrznych.

Czy nóż Fellowsa i dłutak Fellowsa to to samo?

W praktyce rynkowej nazwy „nóż Fellowsa” i „dłutak Fellowsa” są często używane zamiennie. Na tej stronie traktujemy je jako pokrewne określenia narzędzi do dłutowania uzębień.

Do czego służą narzędzia do Power Skivingu?

Narzędzia do Power Skivingu służą do wysokowydajnej obróbki kół zębatych i wielowypustów o uzębieniu wewnętrznym i zewnętrznym. W wielu zastosowaniach pozwalają znacząco skrócić czas obróbki w porównaniu z klasycznym dłutowaniem.

Jakie materiały stosuje się na dłutaki Fellowsa i narzędzia do Power Skivingu?

Najczęściej są to HSS, HSSe, stale proszkowe PM oraz węglik spiekany HM / VHM, z odpowiednimi pokryciami technologicznymi.

Jakie profile można obrabiać tymi narzędziami?

Oferowane narzędzia dobieramy do kół zębatych, wielowypustów, kół łańcuchowych oraz profili specjalnych, w tym wykonywanych wg dokumentacji klienta.

Czy wykonujecie narzędzia specjalne i VIS?

Tak. Wykonujemy również narzędzia specjalne, odtworzeniowe oraz konstrukcje VIS NNMa, NNMb i NNMe.

Dobór dłutaka Fellowsa lub narzędzia do Power Skivingu

Jeżeli szukają Państwo dłutaka Fellowsa, noża Fellowsa lub narzędzia do Power Skivingu do kół zębatych, wielowypustów, kół łańcuchowych albo profili specjalnych, prosimy o kontakt z podstawowymi danymi procesu.

Najlepiej podać:

• typ uzębienia lub profilu,
• uzębienie wewnętrzne albo zewnętrzne,
• moduł,
• kąt przyporu,
• materiał obrabiany,
• oczekiwaną klasę dokładności,
• typ maszyny,
• dokumentację, wzorzec lub istniejące narzędzie.

Na tej podstawie dobierzemy narzędzie standardowe lub wykonanie specjalne odpowiednie do konkretnej aplikacji.
