W produkcji automotive i hydrauliki rzadko dobiera się szlifierkę CNC „ogólnie do szlifowania”. Punktem wyjścia jest detal: wałek, pin, sworzeń, zawór, tuleja, korpus, element pompy, element siłownika, rolka albo część przekładniowa. Dopiero później można zdecydować, czy właściwym kierunkiem będzie szlifowanie bezkłowe, szlifowanie wałków między kłami, szlifowanie otworów, obróbka czoła czy maszyna uniwersalna do kilku powierzchni w jednym zamocowaniu.
Ten artykuł nie zastępuje stron produktowych szlifierek CNC Tradensa. Jeżeli znasz już typ procesu i chcesz dobrać maszynę do konkretnego rysunku, przejdź do odpowiedniej strony produktowej: szlifierki bezkłowe CNC, szlifierki do wałków CNC, szlifierki do otworów CNC albo szlifierki do wałków i otworów CNC. Tutaj skupiamy się na decyzji aplikacyjnej: jaki typ szlifowania pasuje do typowych elementów automotive i hydrauliki.
Kiedy automotive i hydraulika wymagają szlifowania CNC?
Szlifowanie CNC jest potrzebne wtedy, gdy toczenie, frezowanie, przeciąganie albo honowanie nie wystarcza do uzyskania wymaganej geometrii, chropowatości, powtarzalności wymiaru lub stabilności procesu. W automotive i hydraulice dotyczy to szczególnie detali współpracujących w ruchu, uszczelnieniu, prowadzeniu, przenoszeniu momentu albo precyzyjnym pasowaniu.
Typowe wymagania to:
- stabilna średnica zewnętrzna,
- dobra okrągłość,
- cylindryczność,
- współosiowość kilku powierzchni,
- kontrolowana chropowatość,
- brak przypaleń,
- stabilny wymiar w serii,
- krótki czas cyklu,
- powtarzalny proces przy automatycznym załadunku,
- możliwość kontroli wymiaru w procesie lub po procesie.
Właśnie dlatego w jednym zakładzie mogą pracować różne typy szlifierek CNC. Proste elementy osiowe mogą trafiać na szlifierkę bezkłową, wałki stopniowane na szlifierkę do wałków, tuleje i gniazda na szlifierkę do otworów, a detale wymagające średnicy zewnętrznej, otworu i czoła na maszynę uniwersalną.
Jakie detale najczęściej szlifuje się w automotive i hydraulice?
W praktyce nie ma jednej „szlifierki do automotive”. Są detale o różnych wymaganiach technologicznych. Kluczowe jest rozpoznanie, które powierzchnie są krytyczne i jak detal ma być bazowany podczas obróbki.
| Typ detalu | Typowe wymaganie | Najczęstszy kierunek procesu | Potencjalny typ maszyny |
| Pin tłokowy | Stabilna średnica zewnętrzna, wysoki wolumen | Szlifowanie bezkłowe | Szlifierka bezkłowa CNC |
| Sworzeń | Powtarzalna średnica, dobra chropowatość | Szlifowanie bezkłowe lub między kłami | Szlifierka bezkłowa CNC albo szlifierka do wałków CNC |
| Trzpień | Powtarzalna średnica, produkcja seryjna | Szlifowanie bezkłowe | Szlifierka bezkłowa CNC |
| Rolka | Okrągłość, cylindryczność, trwałość powierzchni | Szlifowanie bezkłowe albo między kłami | Szlifierka do wałków CNC |
| Wałek przekładniowy | Czopy, barki, współosiowość | Szlifowanie między kłami | Szlifierka do wałków CNC |
| Wałek stopniowany | Kilka średnic, barki, czoła | Szlifowanie wałków i czół | Szlifierka do wałków CNC |
| Zawór silnikowy | Trzonek, grzybek, duża seria | Proces specjalizowany, często z CBN | Szlifierka produkcyjna CNC |
| Tuleja | Otwór, średnica zewnętrzna, czoło | Szlifowanie otworów lub obróbka kilku powierzchni | Szlifierka do otworów CNC albo do wałków i otworów CNC |
| Gniazdo | Otwór, powierzchnia wewnętrzna, szczelność | Szlifowanie otworów | Szlifierka do otworów CNC |
| Element hydrauliki | Chropowatość, szczelność, geometria | Wałki, otwory, czoła | Szlifierka do wałków, otworów lub do wałków i otworów CNC |
| Element pompy | Otwór, czoło, powierzchnia współpracy | Szlifowanie otworów i czół | Szlifierka do otworów CNC albo do wałków i otworów CNC |
| Element przekładniowy | Czopy, powierzchnie współosiowe, barki | Szlifowanie między kłami | Szlifierka do wałków CNC |
Najważniejsze pytanie brzmi: czy detal ma być prowadzony bezkłowo, bazowany między kłami, mocowany w uchwycie, czy obrabiany z kilku stron w jednym zamocowaniu. Od tej decyzji zależy dobór maszyny, oprzyrządowania, pomiaru, automatyzacji i ściernicy.
Typ detalu a właściwa technologia szlifowania
Dobór technologii najlepiej zacząć od mapowania: detal → powierzchnia krytyczna → wymaganie → typ procesu. Dzięki temu unikamy wyboru maszyny tylko po nazwie branży.
| Jeżeli głównym problemem jest... | Najczęściej warto rozważyć... | Dlaczego? |
| Duża seria prostych elementów cylindrycznych | Szlifowanie bezkłowe | Krótki cykl, brak mocowania między kłami, dobra wydajność |
| Wałek stopniowany z czopami i barkami | Szlifowanie między kłami | Kontrola współosiowości i obróbka kilku średnic |
| Otwór, gniazdo lub powierzchnia wewnętrzna | Szlifowanie otworów | Stabilna geometria powierzchni wewnętrznej |
| Średnica zewnętrzna, otwór i czoło w jednym detalu | Szlifierka uniwersalna | Mniej zamocowań, mniejsze ryzyko błędów bazowania |
| Bardzo duży wolumen i powtarzalny detal | Automatyzacja załadunku i pomiaru | Stabilny takt i mniejsza zależność od operatora |
| Materiał hartowany i presja na czas cyklu | CBN lub zoptymalizowana ściernica konwencjonalna | Dobór zależy od materiału, serii i wymagań jakościowych |
| Niestabilny wymiar w produkcji | Pomiar w procesie, sztywniejsza maszyna, stabilizacja chłodzenia | Przyczyna często leży w całym układzie, nie tylko w ściernicy |
W automotive i hydraulice największym błędem jest dobieranie maszyny wyłącznie do maksymalnej średnicy detalu. Zakres wymiarowy jest ważny, ale równie ważne są: bazowanie, sztywność, długość szlifowania, naddatek, chropowatość, wymagania geometryczne, wolumen, automatyzacja i sposób kontroli wymiaru.
Kiedy wybrać szlifowanie bezkłowe?
Szlifowanie bezkłowe jest mocnym kierunkiem przy prostych elementach osiowych produkowanych w dużych seriach. Detal nie jest mocowany między kłami ani w uchwycie. Jest prowadzony między ściernicą szlifującą, tarczą regulacyjną i podtrzymką. Dzięki temu proces może być bardzo wydajny, szczególnie przy szlifowaniu przelotowym lub wgłębnym.
Szlifierkę bezkłową CNC warto rozważyć dla:
- pinów,
- sworzni,
- trzpieni,
- rolek,
- tulejek,
- prętów,
- rur,
- prostych wałków,
- elementów cylindrycznych produkowanych seryjnie.
| Kiedy szlifowanie bezkłowe ma sens? | Kiedy uważać? |
| Detal jest prosty osiowo | Detal ma wiele stopni, barków lub złożone bazowanie |
| Produkcja jest seryjna lub wielkoseryjna | Partie są małe i bardzo zmienne |
| Liczy się krótki takt | Liczy się głównie elastyczność przezbrojeń |
| Detal nie musi być bazowany między kłami | Wymagana jest kontrola współosiowości kilku powierzchni względem osi bazowej |
| Można zautomatyzować podawanie detalu | Detal jest trudny do stabilnego prowadzenia |
| Ważna jest powtarzalna średnica zewnętrzna | Krytyczny jest otwór albo czoło |
Dla takich aplikacji właściwym punktem wyjścia są szlifierki bezkłowe CNC. Jeżeli chcesz osobno porównać modele do tego procesu, zobacz też poradnik o serii CLG-4015, CLG-5020/6015, CLG-6025 i CLG-6030 TG.
Kiedy wybrać szlifowanie wałków między kłami?
Szlifowanie między kłami jest właściwe wtedy, gdy detal powinien być obrabiany względem osi bazowej, ma kilka średnic, czopy, barki, powierzchnie współosiowe albo wymaga dobrej kontroli geometrii na całej długości. W automotive i hydraulice dotyczy to szczególnie wałków przekładniowych, wałków napędowych, elementów pomp, wałków stopniowanych i części wymagających precyzyjnego odniesienia wielu powierzchni do jednej osi.
Szlifierkę do wałków CNC warto rozważyć, gdy:
- detal ma kilka średnic,
- istotna jest współosiowość,
- trzeba szlifować barki lub czoła,
- detal jest dłuższy lub smukły,
- potrzebne są podtrzymki,
- proces wymaga pomiaru w trakcie cyklu,
- produkcja obejmuje detale hartowane,
- wymagana jest stabilna geometria przy serii.
| Typ detalu | Dlaczego szlifowanie między kłami? |
| Wałek przekładniowy | Kilka powierzchni współosiowych i barków |
| Wałek stopniowany | Kontrola średnic i przejść geometrycznych |
| Czop wału | Wymagana okrągłość, cylindryczność i jakość powierzchni |
| Wałek pompy | Wymagania szczelności i współpracy z innymi elementami |
| Długi wałek | Możliwość użycia podtrzymek i kontroli ugięcia |
| Element napędowy | Wymagania dotyczące bicia i współosiowości |
Przy takich detalach właściwym kierunkiem są szlifierki do wałków CNC. Jeżeli detal jest produkowany seryjnie i wymaga konfiguracji pod krótki czas cyklu, pomiar lub automatyzację, warto sprawdzić również poradnik o Micromatic Stallion SM i SH.
Kiedy potrzebna jest szlifierka do otworów?
Szlifierka do otworów CNC jest potrzebna wtedy, gdy powierzchnia krytyczna znajduje się wewnątrz detalu: otwór, gniazdo, bieżnia, tuleja, powierzchnia prowadząca albo wewnętrzna powierzchnia uszczelniająca. W elementach hydrauliki to częsty przypadek, bo jakość powierzchni wewnętrznej wpływa na szczelność, tarcie, trwałość i stabilność pracy komponentu.
Szlifowanie otworów warto rozważyć dla:
- tulei,
- gniazd,
- korpusów,
- elementów pomp,
- elementów hydrauliki siłowej,
- pierścieni,
- bieżni,
- korbowodów,
- części silnikowych,
- precyzyjnych elementów prowadzących.
| Wymaganie detalu | Dlaczego szlifowanie otworów? |
| Dobra okrągłość otworu | Proces pozwala kontrolować geometrię powierzchni wewnętrznej |
| Wymagana cylindryczność | Można stabilizować kształt otworu na długości |
| Powierzchnia współpracuje z uszczelnieniem | Chropowatość i geometria mają wpływ na szczelność |
| Detal jest hartowany | Szlifowanie może być operacją wykończeniową po obróbce cieplnej |
| Otwór jest powierzchnią bazową lub funkcjonalną | Trzeba kontrolować wymiar i jakość powierzchni wewnętrznej |
| Produkcja jest seryjna | Warto rozważyć pomiar, chłodzenie i automatyzację procesu |
W takich aplikacjach punktem wyjścia są szlifierki do otworów CNC. Jeżeli porównujesz konkretne modele, pomocny będzie również artykuł: IG-50, IG-150, IG-150U czy ORBIT 65 – szlifierki do otworów CNC.
Kiedy najlepsza będzie szlifierka uniwersalna do wałków i otworów CNC?
Maszyna uniwersalna ma sens wtedy, gdy detal wymaga szlifowania kilku powierzchni w jednym zamocowaniu: średnicy zewnętrznej, otworu, czoła, barku albo powierzchni referencyjnych. W automotive i hydraulice dotyczy to szczególnie tulei, elementów pomp, części zaworowych, korpusów, pierścieni i detali, w których błędy ponownego zamocowania mogą wpływać na geometrię.
Szlifierka uniwersalna może być właściwym kierunkiem, gdy:
- detal ma otwór i średnicę zewnętrzną,
- ważna jest współosiowość powierzchni zewnętrznej i wewnętrznej,
- trzeba szlifować czoło względem otworu,
- seria nie uzasadnia dwóch osobnych maszyn,
- chcesz ograniczyć liczbę zamocowań,
- detal jest złożony, ale powtarzalny,
- liczy się elastyczność procesu.
| Sytuacja | Dlaczego Flexi / maszyna uniwersalna? |
| Tuleja wymaga otworu, średnicy zewnętrznej i czoła | Mniej zamocowań i lepsza kontrola relacji geometrycznych |
| Element hydrauliki ma kilka powierzchni funkcjonalnych | Można ograniczyć przenoszenie detalu między maszynami |
| Produkcja obejmuje różne rodziny detali | Większa elastyczność niż w maszynie wyspecjalizowanej |
| Kluczowa jest współosiowość otworu i średnicy zewnętrznej | Obróbka w jednym zamocowaniu ogranicza błędy bazowania |
| Wymagana jest precyzja, ale wolumen nie jest ekstremalnie wysoki | Maszyna uniwersalna może być bardziej racjonalna inwestycyjnie |
Jeżeli detal wymaga połączenia szlifowania średnicy zewnętrznej, otworu i czoła, sprawdź szlifierki do wałków i otworów serii Flexi. Więcej o tym kierunku znajdziesz też w poradniku: Szlifierka do wałków i otworów CNC – kiedy wybrać maszynę uniwersalną?.

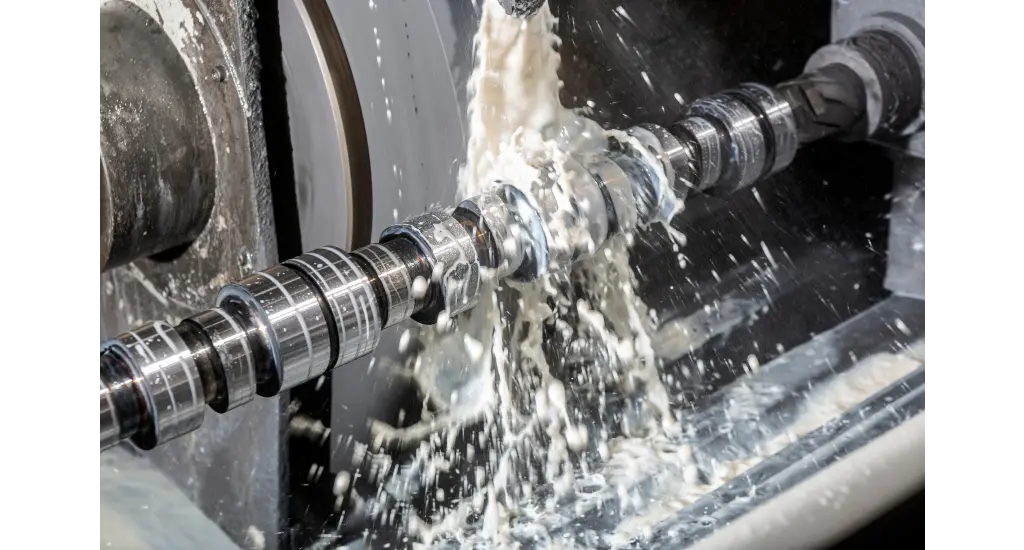

Wałki, czopy i elementy przekładniowe
Wałki i czopy w automotive oraz hydraulice zwykle wymagają stabilnego wymiaru, dobrej geometrii i powtarzalnej powierzchni współpracującej. Jeżeli detal ma kilka średnic, barki, przejścia geometryczne lub powierzchnie współosiowe, szlifowanie między kłami będzie najczęściej bezpieczniejszym kierunkiem niż szlifowanie bezkłowe.
W takich aplikacjach znaczenie mają:
- bazowanie detalu,
- podparcie długich wałków,
- sztywność maszyny,
- kontrola ugięcia,
- pomiar w procesie,
- obciąganie ściernicy,
- chłodzenie,
- możliwość automatyzacji przy większych seriach.
| Pytanie przy doborze | Dlaczego jest ważne? |
| Ile średnic trzeba szlifować? | Decyduje o cyklu i konfiguracji maszyny |
| Czy są barki lub czoła? | Wpływa na potrzebę odpowiedniego wrzeciona i strategii obróbki |
| Czy detal jest długi lub smukły? | Może wymagać podtrzymek |
| Czy wymagana jest współosiowość? | Wskazuje na potrzebę stabilnego bazowania między kłami |
| Czy detal jest hartowany? | Wpływa na dobór ściernicy i parametrów |
| Jaki jest wolumen? | Decyduje o automatyzacji i pomiarze |
Przy wałkach automotive nie warto zaczynać od pytania „jaka średnica maksymalna?”. Lepiej zacząć od rysunku detalu, tolerancji, kolejności operacji i wymagań wobec powierzchni funkcjonalnych.
Piny, sworznie, trzpienie i rolki
Piny, sworznie, trzpienie i rolki często są dobrymi kandydatami do szlifowania bezkłowego. Mają prostą geometrię osiową, są produkowane seryjnie i wymagają powtarzalnej średnicy zewnętrznej. Właśnie w takich przypadkach bezkłowe szlifowanie CNC może zapewnić wysoką wydajność procesu.
Nie oznacza to jednak, że każdy sworzeń lub pin powinien być szlifowany bezkłowo. Jeżeli detal ma nietypowe powierzchnie bazowe, złożone stopnie, wymagania współosiowości względem innych powierzchni albo bardzo trudne prowadzenie, trzeba porównać technologię bezkłową z obróbką między kłami.
| Detal | Najczęstszy kierunek | Na co uważać? |
| Pin tłokowy | Szlifowanie bezkłowe | Stabilne podawanie, kontrola średnicy, takt produkcji |
| Sworzeń | Bezkłowo lub między kłami | Wymagania współosiowości i sposób bazowania |
| Trzpień | Szlifowanie bezkłowe | Prostoliniowość, prowadzenie, długość detalu |
| Rolka | Bezkłowo lub między kłami | Okrągłość, cylindryczność, wymagania powierzchni |
| Krótka tulejka | Bezkłowo lub otwory | Zależy, czy krytyczna jest średnica zewnętrzna czy otwór |
Jeżeli produkcja obejmuje duże serie podobnych elementów, warto od razu analizować automatyczny załadunek, rozładunek, pomiar i separację detali po procesie.
Zawory silnikowe i elementy zaworowe
Zawory silnikowe są specyficzną grupą detali, bo mogą wymagać szlifowania różnych powierzchni: trzonka, grzybka, czoła, powierzchni przylgowej albo przejść geometrycznych. W produkcji seryjnej istotne są: krótki takt, powtarzalność wymiaru, stabilna jakość powierzchni i kontrola temperatury procesu.
W wielu aplikacjach zaworowych warto analizować nie tylko typ maszyny, ale też ściernicę. Przy detalach hartowanych i seryjnej produkcji może pojawić się pytanie o CBN, chłodzenie, obciąganie i prędkość ściernicy.
| Powierzchnia zaworu | Możliwe wymaganie | Co analizować? |
| Trzonek | Stabilna średnica i chropowatość | Bezkłowe prowadzenie, takt, automatyzacja |
| Grzybek | Geometria powierzchni roboczej | Ściernica, chłodzenie, profil, obciąganie |
| Czoło | Powierzchnia odniesienia lub współpracy | Mocowanie, geometria, pomiar |
| Przejście geometryczne | Brak błędów profilu | Stabilność maszyny i strategia obróbki |
| Powierzchnia po obróbce cieplnej | Kontrola temperatury i przypaleń | CBN, chłodzenie, parametry procesu |
Jeżeli kluczowe jest rozstrzygnięcie, czy zastosować CBN, diament czy ściernicę konwencjonalną, zobacz poradnik: CBN czy diament? Jak dobrać ściernicę do stali, HSS i węglika spiekanego.
Tuleje, gniazda i elementy hydrauliki
Tuleje i elementy hydrauliki często wymagają szlifowania nie jednej, ale kilku powierzchni funkcjonalnych. Otwór może odpowiadać za prowadzenie lub szczelność, średnica zewnętrzna za pasowanie, a czoło za pozycjonowanie w zespole. W takich przypadkach trzeba rozstrzygnąć, która powierzchnia jest najważniejsza i czy detal powinien być obrabiany na jednej maszynie, czy w osobnych operacjach.
| Detal | Powierzchnia krytyczna | Możliwy kierunek |
| Tuleja prowadząca | Otwór | Szlifierka do otworów CNC |
| Tuleja pasowana | Otwór i średnica zewnętrzna | Szlifierka do otworów lub do wałków i otworów CNC |
| Element pompy | Otwór, czoło, powierzchnia współpracy | Szlifierka do otworów lub do wałków i otworów CNC |
| Gniazdo hydrauliczne | Powierzchnia wewnętrzna | Szlifierka do otworów CNC |
| Korpus z powierzchnią referencyjną | Otwór i czoło | Szlifierka do wałków i otworów CNC |
| Pierścień | Otwór, średnica zewnętrzna, czoła | Szlifierka do wałków i otworów CNC albo zestaw operacji na osobnych maszynach |
W hydraulice szczególnie ważne jest, aby nie analizować samego wymiaru nominalnego. Równie istotne są chropowatość, szczelność, stabilność geometrii, odprowadzanie ciepła i powtarzalność po obróbce cieplnej.
CBN, ściernica konwencjonalna czy diament – co ma sens w automotive?
Dobór ściernicy zależy od materiału, twardości, wymaganej jakości powierzchni, naddatku, serii i ograniczeń procesu. W automotive często pojawiają się detale hartowane, produkcja seryjna i presja na czas cyklu, dlatego CBN może być dobrym kierunkiem. Nie jest jednak rozwiązaniem domyślnym dla każdej aplikacji.
| Rodzaj ściernicy | Kiedy rozważyć? | Typowe ograniczenie |
| CBN | Stale hartowane, produkcja seryjna, stabilny proces, wysoka wydajność | Wymaga dobrze dobranej maszyny, chłodzenia i parametrów |
| Diament | Węglik spiekany i materiały bardzo twarde nieżelazne | Nie jest uniwersalnym wyborem do stali |
| Ściernica konwencjonalna | Mniejsze serie, większa zmienność detali, procesy mniej wymagające | Może wymagać częstszego obciągania i dłuższego cyklu |
| Ściernica ceramiczna | Wymagające szlifowanie z dobrą wydajnością i kontrolą procesu | Wymaga dopasowania do aplikacji, chłodzenia i parametrów |
Jeżeli proces wymaga ściernicy supertwardej, warto sprawdzić ściernice diamentowe i borazonowe CBN Riegger. Jeżeli CBN nie jest konieczny, alternatywą mogą być ściernice korundowe i ceramiczne CUMI.
Automatyzacja szlifowania elementów automotive
W automotive i hydraulice sama szlifierka CNC często nie wystarcza do uzyskania oczekiwanej wydajności. Jeżeli detal jest powtarzalny, a produkcja seryjna, warto analizować automatyzację załadunku, rozładunku, pomiaru, separacji detali i kontroli procesu.
Automatyzacja ma sens szczególnie wtedy, gdy:
- produkcja jest wielozmianowa,
- detal jest powtarzalny,
- ręczny załadunek ogranicza takt,
- operator obsługuje kilka maszyn,
- pomiar ręczny wydłuża cykl,
- wymiar wymaga automatycznej korekcji,
- celem jest stabilna jakość niezależna od zmiany operatora.
| Obszar automatyzacji | Kiedy ma sens? | Korzyść |
| Podajnik detali | Proste elementy osiowe, duża seria | Stabilny załadunek i krótszy czas pomocniczy |
| Robot | Zmienność detali lub potrzeba elastyczności | Obsługa różnych rodzin części |
| Manipulator bramowy (gantry) | Produkcja seryjna z uporządkowanym przepływem | Szybki, powtarzalny załadunek |
| Pomiar w procesie | Wąskie tolerancje i stabilny takt | Automatyczna korekcja wymiaru |
| Pomiar po procesie | Kontrola jakości poza strefą szlifowania | Mniej braków i lepsza dokumentacja |
| Separacja OK/NOK | Produkcja seryjna z kontrolą jakości | Ograniczenie ryzyka pomieszania detali |
| Automatyczne obciąganie | Stabilny profil ściernicy | Powtarzalna jakość powierzchni |
Jeżeli chcesz szerzej ocenić ten temat, zobacz poradnik: Automatyzacja szlifowania CNC – kiedy warto dodać robota, manipulator bramowy, pomiar i automatyczny załadunek?.
Najczęstsze błędy przy doborze szlifierki do detalu automotive lub hydraulicznego
Dobór szlifierki CNC do automotive i hydrauliki jest zwykle projektem technologicznym, nie tylko zakupowym. Błędy na etapie założeń mogą później prowadzić do zbyt długiego cyklu, niestabilnego wymiaru, trudnych przezbrojeń, niepotrzebnych braków albo ograniczonej możliwości automatyzacji.
| Błąd | Skutek | Jak tego uniknąć? |
| Dobór maszyny tylko po średnicy detalu | Maszyna pasuje wymiarowo, ale nie procesowo | Analizować powierzchnie krytyczne, bazowanie i tolerancje |
| Pominięcie wolumenu produkcji | Zbyt mała lub zbyt droga konfiguracja | Określić sztuki na zmianę, miesiąc i rok |
| Brak informacji o materiale i twardości | Zły dobór ściernicy i parametrów | Podać gatunek materiału, obróbkę cieplną i twardość |
| Pominięcie chropowatości | Proces spełnia wymiar, ale nie jakość powierzchni | Wskazać wymagane Ra / Rz i powierzchnie funkcjonalne |
| Brak analizy automatyzacji | Operator staje się wąskim gardłem | Ocenić załadunek, rozładunek, pomiar i takt |
| Zbyt późne myślenie o chłodzeniu | Ryzyko przypaleń i niestabilnej jakości | Zaplanować chłodzenie i filtrację już przy doborze maszyny |
| Brak pomiaru w procesie przy wąskich tolerancjach | Więcej korekt i braków | Rozważyć pomiar automatyczny lub kontrolę po procesie |
| Wybór procesu bez testu detalu | Ryzyko nietrafionej konfiguracji | Przygotować rysunek, próbki i wymagania jakościowe |
Najważniejsze: nie dobierać maszyny do nazwy detalu, tylko do procesu, tolerancji i warunków produkcji.
Kiedy to nie będzie właściwy kierunek?
Ten artykuł pomaga wstępnie dobrać kierunek technologiczny, ale nie powinien zastępować analizy konkretnego detalu. Jeżeli detal ma nietypową geometrię, bardzo wąskie tolerancje, trudny materiał, niestabilne bazowanie albo wymaga specjalnego oprzyrządowania, konieczna jest ocena rysunku i procesu.
Nie warto podejmować decyzji o szlifierce tylko na podstawie tego, że detal należy do automotive albo hydrauliki. Ten sam typ komponentu może wymagać zupełnie innej maszyny w zależności od wymiaru, długości, naddatku, twardości, serii i powierzchni krytycznych.
| Sytuacja | Co zrobić zamiast szybkiego wyboru maszyny? |
| Nie wiadomo, która powierzchnia jest krytyczna | Przeanalizować funkcję detalu i wymagania jakościowe |
| Brak danych o tolerancjach | Uzupełnić rysunek i wymagania odbiorowe |
| Nieznany materiał lub twardość | Potwierdzić gatunek, obróbkę cieplną i naddatek |
| Produkcja ma dopiero ruszyć | Przygotować założenia wolumenu i taktu |
| Obecny proces generuje braki | Najpierw zdiagnozować przyczynę: ściernica, chłodzenie, mocowanie, maszyna, pomiar |
| Detal wymaga kilku operacji | Ocenić, czy lepsza będzie jedna maszyna uniwersalna czy osobne stanowiska |
| Planowana jest automatyzacja | Sprawdzić, czy detal nadaje się do stabilnego załadunku i pomiaru |
Jeżeli proces jest niepewny, najlepszym początkiem jest rozmowa na podstawie rysunku detalu, aktualnego problemu i wymagań produkcyjnych.
Jak przygotować dane do doboru szlifierki CNC?
Im lepsze dane wejściowe, tym łatwiej dobrać właściwą technologię. Przy elementach automotive i hydrauliki szczególnie ważne są informacje o powierzchniach funkcjonalnych, tolerancjach, materiale i wolumenie.
| Dane do przygotowania | Dlaczego są ważne? |
| Rysunek detalu | Pokazuje średnice, otwory, czoła, barki, promienie i powierzchnie krytyczne |
| Materiał | Wpływa na dobór ściernicy, parametrów i chłodzenia |
| Twardość | Decyduje o procesie po obróbce cieplnej |
| Naddatek do szlifowania | Wpływa na czas cyklu i strategię obróbki |
| Tolerancje wymiarowe | Określają wymagania wobec maszyny i pomiaru |
| Okrągłość i cylindryczność | Wskazują na poziom precyzji procesu |
| Chropowatość | Wpływa na dobór ściernicy, obciągania i parametrów |
| Powierzchnie krytyczne | Pozwalają wskazać, czy główny proces dotyczy wałka, otworu, czoła czy kilku powierzchni |
| Wolumen produkcji | Decyduje o automatyzacji i opłacalności konfiguracji |
| Aktualny czas cyklu | Pomaga ocenić potencjał poprawy |
| Obecne problemy | Ułatwiają diagnostykę: przypalenia, chatter, stożek, owalność, niestabilny wymiar |
| Wymagania kontroli jakości | Wskazują, czy potrzebny jest pomiar w procesie lub po procesie |
| Miejsce w hali | Wpływa na dobór maszyny, automatyzacji i logistyki detali |
Jeżeli nie wszystkie dane są dostępne, warto zacząć od rysunku, materiału, tolerancji, wymaganej chropowatości i wolumenu. To minimum do sensownej rozmowy o technologii.
Powiązane poradniki i strony Tradensa
| Temat | Kiedy przejść dalej? | Link |
| Szlifierki bezkłowe CNC | Gdy detal jest prosty osiowo, produkowany seryjnie i wymaga stabilnej średnicy zewnętrznej | Szlifierki bezkłowe CNC |
| Szlifierki do wałków CNC | Gdy detal ma czopy, barki, kilka średnic albo wymaga bazowania między kłami | Szlifierki do wałków CNC |
| Szlifierki do otworów CNC | Gdy kluczowa jest powierzchnia wewnętrzna, gniazdo, tuleja lub bieżnia | Szlifierki do otworów CNC |
| Szlifierki do wałków, otworów i czół | Gdy detal wymaga obróbki kilku powierzchni w jednym zamocowaniu | Szlifierki do wałków i otworów CNC |
| Szlifowanie bezkłowe | Gdy chcesz zrozumieć proces bezkłowy, ustawienie detalu i typowe problemy | Szlifowanie bezkłowe – kompendium |
| Modele CLG | Gdy porównujesz szlifierki bezkłowe CNC do pinów, sworzni, wałków i tulejek | CLG-4015, CLG-5020/6015, CLG-6025, CLG-6030 TG |
| Produkcyjne szlifierki do wałków | Gdy rozważasz maszynę do seryjnego szlifowania wałków, czopów i barków | Micromatic Stallion SM i SH |
| Modele do otworów | Gdy porównujesz szlifierki do tulei, gniazd, bieżni i powierzchni wewnętrznych | IG-50, IG-150, IG-150U, ORBIT 65 |
| CBN i diament | Gdy chcesz dobrać ściernicę do stali, HSS, HSS-Co lub węglika spiekanego | CBN czy diament? |
| Ściernice CBN i diamentowe | Gdy proces wymaga ściernicy supertwardej | Ściernice diamentowe i borazonowe CBN Riegger |
| Ściernice konwencjonalne i ceramiczne | Gdy CBN nie jest konieczny, a proces można oprzeć na ściernicy korundowej lub ceramicznej | Ściernice CUMI |
| Automatyzacja szlifowania | Gdy produkcja seryjna wymaga robota, manipulator bramowy (gantry), pomiaru lub automatycznego załadunku | Automatyzacja szlifowania CNC |
FAQ
Jaka szlifierka CNC jest najlepsza do elementów automotive?
Nie ma jednej najlepszej szlifierki CNC do całego automotive. Do prostych elementów cylindrycznych, takich jak piny, sworznie, trzpienie i rolki, często właściwa będzie szlifierka bezkłowa CNC. Do wałków stopniowanych, czopów i barków lepszym kierunkiem może być szlifierka do wałków CNC. Do tulei, gniazd i powierzchni wewnętrznych potrzebna może być szlifierka do otworów CNC.
Decyzję należy podejmować na podstawie rysunku detalu, tolerancji, materiału, chropowatości, naddatku, wolumenu i sposobu bazowania.
Kiedy wybrać szlifierkę bezkłową do automotive?
Szlifierka bezkłowa CNC ma sens wtedy, gdy detal jest prosty osiowo, produkowany seryjnie i wymaga stabilnej średnicy zewnętrznej. Typowe przykłady to piny, sworznie, trzpienie, rolki, tulejki, pręty i podobne elementy cylindryczne.
Jeżeli detal ma kilka stopni, barki, złożone bazowanie albo wymaga kontroli współosiowości względem osi bazowej, trzeba porównać proces bezkłowy ze szlifowaniem między kłami.
Kiedy wybrać szlifierkę do wałków CNC?
Szlifierkę do wałków CNC warto wybrać wtedy, gdy detal ma czopy, barki, kilka średnic, powierzchnie współosiowe albo wymaga bazowania między kłami. Dotyczy to między innymi wałków przekładniowych, wałków stopniowanych, elementów pomp, wałków napędowych i części wymagających wysokiej kontroli geometrii.
Ważne są nie tylko średnica i długość detalu, ale też masa, smukłość, twardość, wymagania dotyczące podparcia, pomiaru i chłodzenia.
Kiedy potrzebna jest szlifierka do otworów CNC?
Szlifierka do otworów CNC jest potrzebna wtedy, gdy powierzchnią krytyczną jest otwór, gniazdo, bieżnia, tuleja lub inna powierzchnia wewnętrzna. W hydraulice dotyczy to szczególnie elementów, w których geometria i chropowatość otworu wpływają na szczelność, prowadzenie lub trwałość współpracy.
Przy doborze trzeba sprawdzić średnicę otworu, długość szlifowania, materiał, twardość, naddatek, sposób mocowania i wymagania dotyczące pomiaru.
Kiedy wybrać maszynę uniwersalną do wałków, otworów i czół?
Maszyna uniwersalna CNC ma sens wtedy, gdy detal wymaga obróbki kilku powierzchni w jednym zamocowaniu. Przykładem może być tuleja lub element hydrauliki, w którym trzeba szlifować otwór, średnicę zewnętrzną i czoło, zachowując relacje geometryczne między tymi powierzchniami.
To dobry kierunek, gdy chcesz ograniczyć liczbę zamocowań, zmniejszyć ryzyko błędów bazowania i zachować większą elastyczność produkcji.
Czy elementy automotive powinny być szlifowane ściernicą CBN?
Nie zawsze. CBN ma sens głównie przy materiałach hartowanych, produkcji seryjnej, wysokich wymaganiach jakościowych i presji na czas cyklu. W mniejszych seriach albo przy większej zmienności detali bardziej racjonalna może być ściernica konwencjonalna.
Dobór ściernicy powinien wynikać z materiału, twardości, naddatku, wymaganej chropowatości, czasu cyklu, chłodzenia i możliwości maszyny.
Czy szlifowanie automotive wymaga automatyzacji?
Nie zawsze, ale przy produkcji seryjnej automatyzacja często jest logicznym kierunkiem. Robot, manipulator bramowy, podajnik, automatyczny rozładunek lub pomiar w procesie mogą skrócić czas pomocniczy i poprawić powtarzalność.
Jeżeli seria jest mała, detal często się zmienia albo proces wymaga dużej elastyczności operatora, pełna automatyzacja może nie być pierwszym krokiem. Wtedy warto zacząć od stabilnego procesu i dobrze dobranej maszyny.
Jakie dane są potrzebne do doboru szlifierki CNC do detalu automotive?
Najważniejsze dane to rysunek detalu, materiał, twardość, naddatek do szlifowania, tolerancje, wymagana chropowatość, powierzchnie krytyczne, wolumen produkcji i obecne problemy technologiczne. Przydatna jest też informacja o aktualnym czasie cyklu, sposobie załadunku, wymaganiach kontroli jakości i miejscu w hali.
Im dokładniejsze dane, tym łatwiej dobrać typ maszyny, oprzyrządowanie, ściernicę, pomiar i poziom automatyzacji.
Czy jeden typ szlifierki wystarczy do wszystkich detali automotive?
Zwykle nie. Automotive obejmuje bardzo różne detale: piny, zawory, tuleje, wałki, rolki, gniazda, elementy pomp i elementy przekładniowe. Każdy z nich może wymagać innego sposobu bazowania, innego procesu i innej konfiguracji maszyny.
Dlatego lepiej nie szukać jednej „szlifierki do automotive”, tylko dobrać technologię do konkretnej rodziny detali.
Dobierz szlifierkę CNC do detalu automotive lub hydraulicznego z ekspertem Tradensa
Jeżeli produkujesz elementy automotive, hydrauliki, pomp, przekładni albo części precyzyjne i chcesz dobrać właściwy proces szlifowania, zacznij od detalu. Na podstawie rysunku, materiału, tolerancji, chropowatości i wolumenu można ocenić, czy właściwym kierunkiem będzie szlifierka bezkłowa CNC, szlifierka do wałków CNC, szlifierka do otworów CNC, maszyna uniwersalna Flexi, automatyzacja, pomiar w procesie albo dobór innej ściernicy.
Prześlij do Tradensa:
- rysunek detalu,
- materiał i twardość,
- wymagane tolerancje,
- wymaganą chropowatość,
- naddatek do szlifowania,
- powierzchnie krytyczne,
- planowany wolumen produkcji,
- obecny czas cyklu,
- opis problemów w aktualnym procesie,
- informację o planowanej automatyzacji,
- wymagania dotyczące pomiaru i odbioru detalu.
Na tej podstawie pomożemy dobrać technologię, typ maszyny, konfigurację, oprzyrządowanie, ściernicę i poziom automatyzacji.
Skontaktuj się z Tradensa i dobierz szlifierkę CNC do detalu automotive lub hydraulicznego.
