Szlifierka do wałków i otworów CNC to maszyna przeznaczona do precyzyjnej obróbki powierzchni zewnętrznych i wewnętrznych w jednym systemie technologicznym. W praktyce oznacza to możliwość szlifowania średnic zewnętrznych, otworów, powierzchni czołowych, barków, stożków oraz powierzchni powiązanych geometrycznie bez konieczności przenoszenia detalu pomiędzy kilkoma maszynami.

Największą przewagą takiej maszyny nie jest samo to, że „robi więcej operacji”. Kluczowe znaczenie ma możliwość obróbki kilku powierzchni w jednym zamocowaniu. Jeżeli detal wymaga zachowania współosiowości pomiędzy średnicą zewnętrzną a otworem, każda dodatkowa operacja, każde ponowne mocowanie i każde przeniesienie detalu zwiększa ryzyko błędu bazowania.

Dlatego szlifierka do wałków i otworów CNC jest szczególnie interesującym rozwiązaniem dla firm produkujących detale precyzyjne, zmienne serie, elementy narzędziowe, komponenty przekładni, tuleje, pierścienie, wrzeciona, oprawy, wałki z otworami oraz części, w których powierzchnie zewnętrzne i wewnętrzne muszą być względem siebie dokładnie powiązane.

To nie jest maszyna dla każdego procesu. W produkcji wielkoseryjnej prostych wałków lepszym wyborem może być dedykowana szlifierka do wałków albo szlifierka bezkłowa. W produkcji dużych serii tulei może wygrać wyspecjalizowana szlifierka do otworów. Maszyna uniwersalna wygrywa tam, gdzie liczy się elastyczność, dokładność relacji geometrycznych i możliwość wykonywania kilku operacji w jednym ustawieniu.

Szybka mapa decyzji – czy potrzebujesz szlifierki do wałków i otworów?

Szlifierka do wałków i otworów CNC nie jest najlepszym wyborem dla każdej produkcji. Jej przewaga pojawia się wtedy, gdy detal wymaga obróbki kilku powierzchni powiązanych geometrycznie, a szczególnie wtedy, gdy ważna jest relacja pomiędzy średnicą zewnętrzną, otworem i powierzchnią czołową.

Jeżeli detal wymaga tylko jednej operacji, maszyna uniwersalna może być nadmiarowa. Jeżeli jednak trzeba kontrolować kilka powierzchni względem jednej osi, jej wartość rośnie bardzo szybko.

Czym jest szlifierka do wałków i otworów CNC?

Szlifierka do wałków i otworów CNC to uniwersalna szlifierka cylindryczna przystosowana do obróbki zarówno powierzchni zewnętrznych, jak i wewnętrznych. W zależności od konfiguracji może być wyposażona w ściernicę do szlifowania zewnętrznego, wrzeciono do szlifowania otworów, dodatkowe głowice, system pomiaru, automatyczną kompensację, obciągacze, uchwyty specjalne oraz opcje automatyzacji.

Maszyna tego typu może realizować między innymi:

• szlifowanie wałków,
• szlifowanie czopów,
• szlifowanie średnic zewnętrznych,
• szlifowanie otworów,
• szlifowanie powierzchni czołowych,
• szlifowanie barków,
• szlifowanie stożków,
• szlifowanie kilku średnic w jednym programie,
• szlifowanie powierzchni powiązanych geometrycznie,
• obróbkę detali w uchwycie, między kłami albo w oprzyrządowaniu specjalnym.

W odróżnieniu od typowej szlifierki do wałków, maszyna do wałków i otworów umożliwia obróbkę średnic wewnętrznych. W odróżnieniu od dedykowanej szlifierki do otworów może obsługiwać również powierzchnie zewnętrzne. Właśnie ta kombinacja decyduje o jej wartości w produkcji zmiennej, narzędziowej, remontowej, precyzyjnej i średnioseryjnej.

Czym różni się od klasycznej szlifierki do wałków?

Klasyczna szlifierka do wałków jest projektowana głównie pod obróbkę powierzchni zewnętrznych. Może szlifować czopy, wały, średnice stopniowane, stożki, barki i powierzchnie czołowe, ale nie zawsze jest przystosowana do efektywnego szlifowania otworów.

Szlifierka do wałków i otworów CNC ma szerszy zakres zastosowań. Pozwala obrabiać powierzchnie zewnętrzne oraz wewnętrzne w jednej maszynie, często bez zmiany bazowania detalu. To ma duże znaczenie przy elementach, w których otwór i średnica zewnętrzna muszą być ze sobą dokładnie współosiowe.

Jeżeli firma obrabia wyłącznie wałki, czopy i średnice zewnętrzne, klasyczna szlifierka do wałków może być wystarczająca. Jeżeli jednak w detalach pojawiają się otwory, powierzchnie czołowe i wymagania współosiowości OD/ID, maszyna uniwersalna może być znacznie lepszym wyborem.

Czym różni się od dedykowanej szlifierki do otworów?

Dedykowana szlifierka do otworów CNC jest projektowana głównie pod obróbkę średnic wewnętrznych. Sprawdza się bardzo dobrze przy tulejach, pierścieniach, korpusach, komponentach hydraulicznych i detalach, w których najważniejszą operacją jest precyzyjne szlifowanie otworu.

Szlifierka do wałków i otworów CNC jest bardziej elastyczna, ale w niektórych aplikacjach może być mniej wydajna niż maszyna dedykowana. Jeżeli zakład przez wiele lat produkuje jeden typ tulei w dużej serii, wyspecjalizowana szlifierka do otworów z automatyzacją może być bardziej opłacalna. Jeżeli natomiast produkcja jest zmienna, a detale wymagają zarówno szlifowania zewnętrznego, jak i wewnętrznego, maszyna uniwersalna często daje większą wartość.

Maszyna uniwersalna nie zastępuje każdej szlifierki do otworów. Zastępuje ją wtedy, gdy użytkownik potrzebuje większej elastyczności albo gdy sama obróbka otworu nie wystarcza do wykonania kompletnego detalu.

Kiedy jedna maszyna ma większy sens niż dwie osobne szlifierki?

Zakup jednej szlifierki do wałków i otworów CNC może być lepszym rozwiązaniem niż zakup osobnej szlifierki do wałków i osobnej szlifierki do otworów, jeżeli zakład produkuje zmienne detale, krótkie i średnie serie albo części wymagające dokładnej relacji pomiędzy powierzchniami zewnętrznymi i wewnętrznymi.

Jedna maszyna ma większy sens, gdy:

• detal wymaga szlifowania średnicy zewnętrznej i otworu,
• ważna jest współosiowość OD/ID,
• potrzebna jest obróbka powierzchni czołowych,
• produkcja jest zmienna,
• serie są krótkie lub średnie,
• zakład chce ograniczyć liczbę przezbrojeń między maszynami,
• liczy się oszczędność miejsca na hali,
• operatorzy mają obsługiwać jedną technologię zamiast dwóch oddzielnych procesów,
• firma chce zwiększyć elastyczność parku maszynowego.

Dwie osobne maszyny mogą być lepsze wtedy, gdy produkcja jest bardzo stabilna, wolumen jest wysoki, a każda operacja może być zoptymalizowana pod minimalny czas cyklu. W takim przypadku dedykowane stanowiska często osiągają wyższą wydajność.

Obróbka w jednym zamocowaniu – największa przewaga maszyny uniwersalnej

Największą przewagą szlifierki do wałków i otworów CNC jest możliwość obróbki kilku powiązanych powierzchni w jednym zamocowaniu. To szczególnie ważne wtedy, gdy detal wymaga kontroli współosiowości, bicia, prostopadłości czoła albo relacji między otworem a średnicą zewnętrzną.

Każde ponowne mocowanie detalu wprowadza ryzyko błędu. Nawet przy dobrych uchwytach i doświadczonym operatorze ponowne bazowanie może zmienić położenie osi detalu. W produkcji precyzyjnej ten błąd może być krytyczny.

Maszyna uniwersalna pozwala wykonać w jednej konfiguracji na przykład:

• szlifowanie średnicy zewnętrznej,
• szlifowanie otworu,
• szlifowanie powierzchni czołowej,
• szlifowanie barku,
• korektę stożka,
• obróbkę kilku powierzchni powiązanych geometrycznie.

Dzięki temu łatwiej utrzymać relację geometryczną między powierzchniami. To jest szczególnie istotne przy tulejach, pierścieniach, oprawach, kołach zębatych, elementach przekładni, wrzecionach z otworem, elementach narzędziowych i częściach montażowych.

Jakie detale najlepiej pasują do szlifierki do wałków i otworów?

Szlifierka do wałków i otworów CNC najlepiej sprawdza się przy detalach, które mają więcej niż jedną krytyczną powierzchnię. Jeżeli detal wymaga tylko szlifowania prostego wałka, maszyna uniwersalna może być nadmiarowa. Jeżeli jednak trzeba obrabiać otwór, średnicę zewnętrzną i czoło, jej przewaga rośnie bardzo szybko.

W tego typu aplikacjach nie chodzi tylko o wykonanie wymiaru. Chodzi o zachowanie relacji między powierzchniami, stabilność geometrii i ograniczenie błędów wynikających z przenoszenia detalu pomiędzy maszynami.

Jakie operacje można wykonać na jednej maszynie?

Zakres operacji zależy od konkretnej konfiguracji szlifierki, ale maszyny do wałków i otworów CNC mogą być przygotowane do bardzo szerokiego zakresu obróbki.

Typowe operacje obejmują:

• szlifowanie średnic zewnętrznych,
• szlifowanie średnic wewnętrznych,
• szlifowanie powierzchni czołowych,
• szlifowanie czopów,
• szlifowanie barków,
• szlifowanie stożków,
• szlifowanie kilku średnic w jednym cyklu,
  szlifowanie otworów przelotowych,
• szlifowanie otworów nieprzelotowych,
• szlifowanie powierzchni powiązanych geometrycznie,
• wyiskrzanie,
• automatyczną kompensację zużycia ściernicy,
• pomiar międzyoperacyjny lub pomiar w procesie.

Najważniejsze jest to, aby nie oceniać maszyny wyłącznie po nazwie kategorii. Dwie szlifierki określane jako „uniwersalne” mogą znacząco różnić się konfiguracją wrzecion, zakresem osi, typem mocowania, możliwościami pomiaru i poziomem automatyzacji.

Szlifierka do wałków i otworów czy osobna szlifierka do wałków oraz osobna do otworów?

To jedno z najważniejszych pytań inwestycyjnych. Odpowiedź zależy od typu produkcji, wolumenu, wymagań geometrycznych i organizacji procesu.

Jeżeli zakład produkuje szeroki zakres detali, często zmienia produkcję i potrzebuje elastyczności, jedna maszyna uniwersalna może być korzystniejsza. Jeżeli zakład produkuje bardzo duże serie powtarzalnych elementów, układ maszyn dedykowanych może dać niższy koszt jednostkowy.

Kiedy lepiej wybrać maszynę dedykowaną?

Szlifierka do wałków i otworów CNC nie zawsze będzie najlepszym wyborem. Jeżeli zakład produkuje przez lata jeden typ tulei w bardzo dużej serii, bardziej opłacalna może być dedykowana szlifierka do otworów z automatyzacją. Jeżeli produkcja dotyczy prostych wałków w dużym wolumenie, lepsza może być wyspecjalizowana szlifierka do wałków albo proces bezkłowy.

Maszynę dedykowaną warto rozważyć, gdy:

• produkcja dotyczy jednego lub kilku bardzo podobnych detali,
• wolumen jest wysoki,
• najważniejszy jest minimalny czas cyklu,
• proces można łatwo zautomatyzować,
• geometria detalu nie wymaga wielu różnych operacji,
• jedna operacja dominuje nad pozostałymi,
• liczy się maksymalna wydajność, a nie elastyczność.

Maszyna uniwersalna wygrywa tam, gdzie liczy się elastyczność, dokładność relacji geometrycznych i możliwość realizacji różnych detali. Maszyna dedykowana wygrywa tam, gdzie liczy się maksymalny takt i minimalny koszt jednostkowy przy bardzo powtarzalnej produkcji.

Szlifierka uniwersalna CNC nie zawsze oznacza kompromis

Często zakłada się, że maszyna uniwersalna jest mniej precyzyjna lub mniej „produkcyjna” niż maszyna dedykowana. To zbyt duże uproszczenie. Dobrze dobrana szlifierka do wałków i otworów CNC nie jest kompromisem, lecz narzędziem do innego typu produkcji.

Maszyna dedykowana jest najlepsza wtedy, gdy przez długi czas wykonuje jedną operację na podobnych detalach. Maszyna uniwersalna jest najlepsza wtedy, gdy trzeba łączyć operacje, zachować relacje geometryczne i szybko reagować na zmienność produkcji.

W praktyce przewaga maszyny uniwersalnej nie polega na tym, że zastępuje każdą maszynę specjalną. Jej przewaga polega na tym, że pozwala wykonać więcej krytycznych powierzchni w jednym procesie technologicznym, ograniczając błędy wynikające z ponownego bazowania detalu.

Na co zwrócić uwagę przy doborze szlifierki do wałków i otworów CNC?

Dobór maszyny powinien zaczynać się od detalu i wymagań jakościowych. Sama informacja o maksymalnej długości szlifowania i średnicy nie wystarczy.

Najważniejsze pytania to:

Dobry dobór maszyny polega na dopasowaniu konfiguracji do aplikacji, a nie na wyborze największej lub najbardziej rozbudowanej wersji z katalogu.

Jakie konfiguracje może mieć szlifierka do wałków i otworów CNC?

Określenie „szlifierka do wałków i otworów” nie opisuje jeszcze pełnej konfiguracji maszyny. Dwie maszyny z tej samej kategorii mogą różnić się zakresem osi, typem wrzeciona, sposobem mocowania, możliwością szlifowania czoła, pomiarem, obciąganiem ściernicy i poziomem automatyzacji.

Przy analizie oferty trzeba sprawdzić, czy maszyna jest rzeczywiście przygotowana do aplikacji, a nie tylko teoretycznie należy do grupy szlifierek uniwersalnych.

Dobrze dobrana konfiguracja powinna wynikać z rysunku technicznego detalu. Jeżeli detal wymaga otworu i średnicy zewnętrznej w jednej osi, kluczowe będą mocowanie, wrzeciono wewnętrzne i pomiar. Jeżeli głównym problemem jest czas cyklu, większe znaczenie będzie miała automatyzacja, szybkie przezbrojenie i stabilność procesu.

Wrzeciono zewnętrzne i wrzeciono wewnętrzne – kluczowa konfiguracja maszyny

W szlifierce do wałków i otworów CNC ogromne znaczenie ma konfiguracja wrzecion. Wrzeciono do szlifowania zewnętrznego musi zapewniać stabilną obróbkę wałków, czopów i powierzchni czołowych. Wrzeciono do szlifowania wewnętrznego musi pracować z mniejszymi ściernicami, często przy wyższych prędkościach, w ograniczonej przestrzeni otworu.

Przy konfiguracji maszyny trzeba przeanalizować:

• maksymalną średnicę szlifowania zewnętrznego,
• minimalną i maksymalną średnicę otworu,
• długość szlifowania wewnętrznego,
• wymaganą prędkość ściernicy,
• sztywność wrzeciona wewnętrznego,
• możliwość szybkiej zmiany narzędzia,
• sposób obciągania ściernicy,
• chłodzenie strefy szlifowania,
• dostęp do detalu,
• stabilność termiczną.

Wrzeciono wewnętrzne jest często elementem krytycznym. Jeżeli jest źle dobrane, mogą pojawić się drgania, przypalenia, stożkowatość, falistość albo problemy z chropowatością. Wrzeciono zewnętrzne z kolei musi zapewniać stabilność przy obróbce średnic, barków i powierzchni czołowych.

Maszyna uniwersalna musi być dobra w obu obszarach. Jeżeli jedna z tych funkcji jest tylko dodatkiem, a nie realnie przemyślaną konfiguracją, użytkownik może szybko napotkać ograniczenia.

Mocowanie, bazowanie i współosiowość

Mocowanie jest jednym z najważniejszych elementów całego procesu. Nawet najlepsza szlifierka nie utrzyma współosiowości, jeżeli detal jest źle bazowany albo odkształca się podczas zamocowania.

W szlifowaniu wałków i otworów szczególnie ważne są:

• baza technologiczna,
• stabilność uchwytu,
• podparcie detalu,
• bicie po zamocowaniu,
• powtarzalność mocowania,
• możliwość obróbki kilku powierzchni bez zdejmowania detalu,
• wpływ siły mocowania na cienkościenne elementy,
• dostęp ściernicy do otworu i powierzchni zewnętrznych.

Przy detalach cienkościennych zbyt duża siła mocowania może zdeformować część. Przy wałkach długich potrzebne może być podparcie. Przy pierścieniach i tulejach ważne jest, aby mocowanie nie zniekształcało średnicy. Przy komponentach wymagających współosiowości OD/ID kluczowe jest zachowanie jednej bazy.

Dlatego przy doborze maszyny trzeba od razu analizować nie tylko samą szlifierkę, ale również uchwyty, kły, podtrzymki, tuleje rozprężne, przyrządy specjalne i sposób kontroli bicia.

Dokładność, tolerancje i geometria – co musi utrzymać maszyna?

W szlifowaniu powierzchni zewnętrznych i wewnętrznych sama tolerancja średnicy to tylko część problemu. Bardzo często kluczowe są parametry geometryczne.

Należy przeanalizować:

Im więcej powierzchni jest powiązanych geometrycznie, tym większą wartość ma maszyna umożliwiająca obróbkę w jednym zamocowaniu. To właśnie dlatego szlifierka do wałków i otworów CNC może być lepszym wyborem niż dwie osobne maszyny przy detalach precyzyjnych.

Szlifowanie czoła, barków i powierzchni referencyjnych

W wielu detalach sama średnica zewnętrzna i sam otwór nie wystarczają. Konieczna jest również obróbka powierzchni czołowej, barku lub powierzchni referencyjnej. To szczególnie ważne przy pierścieniach, oprawach, kołach zębatych, elementach przekładni i tulejach montażowych.

Powierzchnia czołowa może decydować o:

• położeniu detalu w zespole,
• prostopadłości względem osi,
• jakości montażu,
• rozkładzie obciążeń,
• kontakcie z inną częścią,
• dokładności całego układu.

Maszyna uniwersalna, która może wykonać otwór, średnicę zewnętrzną i czoło w jednym zamocowaniu, znacząco ogranicza ryzyko błędów geometrycznych. Jeżeli detal jest przenoszony pomiędzy maszynami, każda operacja musi odtworzyć bazę, a to zawsze wprowadza dodatkową niepewność.

Produkcja jednostkowa, krótkie serie i narzędziownia

Szlifierka do wałków i otworów CNC bardzo dobrze pasuje do produkcji jednostkowej, małoseryjnej, narzędziowni oraz działów utrzymania ruchu. W takich środowiskach najważniejsza jest elastyczność, możliwość szybkiego przejścia między detalami i zdolność wykonania różnych operacji na jednej maszynie.

W produkcji jednostkowej rzadko opłaca się budować osobny proces dla każdej operacji. Dużo większą wartość ma maszyna, która pozwala wykonać różne zadania bez inwestowania w kilka oddzielnych stanowisk.

Typowe zastosowania:

• części remontowe,
• elementy regenerowane,
• detale narzędziowe,
• prototypy,
• krótkie serie,
• elementy specjalne,
• części produkowane na zamówienie,
• komponenty o zmiennej geometrii.

W takim środowisku maszyna uniwersalna może być jednym z najbardziej wartościowych urządzeń w parku maszynowym, ponieważ zwiększa niezależność technologii i ogranicza konieczność przenoszenia detali między stanowiskami.

Produkcja seryjna – kiedy maszyna uniwersalna nadal ma sens?

W produkcji seryjnej często zakłada się, że najlepsze są maszyny dedykowane. To prawda w wielu przypadkach, ale nie zawsze. Szlifierka do wałków i otworów CNC może mieć sens także w produkcji seryjnej, jeżeli detal wymaga kilku operacji, a relacje geometryczne są ważniejsze niż absolutnie najkrótszy czas jednej operacji.

Maszyna uniwersalna może być dobrym wyborem w serii, gdy:

• detal wymaga obróbki OD i ID,
• liczba operacji na osobnych maszynach byłaby zbyt duża,
• problemem jest utrzymanie współosiowości,
• koszt braków jest wysoki,
• produkcja obejmuje kilka podobnych rodzin detali,
• przezbrojenia są dobrze zorganizowane,
• możliwy jest pomiar i kompensacja,
• automatyzacja może obsłużyć kilka wariantów detalu.

W produkcji seryjnej najważniejsze jest policzenie całego procesu, a nie pojedynczej operacji. Nawet jeśli jedna maszyna uniwersalna wykonuje cykl dłużej niż maszyna dedykowana, może być opłacalna, jeżeli eliminuje transport międzyoperacyjny, drugie mocowanie, dodatkową kontrolę i ryzyko błędu bazowania.

Automatyzacja szlifierki uniwersalnej – kiedy ma sens?

Automatyzacja szlifierki do wałków i otworów CNC jest możliwa, ale zwykle bardziej złożona niż automatyzacja maszyny dedykowanej. Wynika to z większej różnorodności detali, operacji i sposobów mocowania.

Automatyzacja ma sens, gdy:

• detal lub rodzina detali jest powtarzalna,
• sposób bazowania jest stabilny,
• cykl obróbki jest dłuższy niż czas załadunku,
• produkcja odbywa się w seriach,
• operator wykonuje powtarzalne czynności,
• planowana jest praca wielozmianowa,
• potrzebna jest większa stabilność procesu,
• możliwe jest zastosowanie pomiaru i kompensacji.

Automatyzacja może obejmować:

• robotyczny załadunek i rozładunek,
• system gantry,
• podajniki detali,
• automatyczne drzwi,
• pomiar międzyoperacyjny,
• identyfikację detalu,
• kompensację zużycia ściernicy,
• monitoring procesu,
• integrację z systemem produkcyjnym.

Przy produkcji bardzo zmiennej automatyzacja może być nieopłacalna. Przy powtarzalnych rodzinach detali może jednak znacząco poprawić wydajność, ergonomię i stabilność produkcji.

Koszt inwestycji i opłacalność maszyny uniwersalnej

Szlifierka do wałków i otworów CNC może być droższa od prostej szlifierki do wałków lub podstawowej szlifierki do otworów, ale jej opłacalność trzeba analizować szerzej. Nie chodzi tylko o cenę zakupu. Trzeba uwzględnić koszt całego procesu.

Maszyna uniwersalna może obniżyć koszty przez:

• ograniczenie liczby maszyn,
• zmniejszenie powierzchni zajmowanej na hali,
• redukcję liczby mocowań,
• zmniejszenie transportu międzyoperacyjnego,
• ograniczenie liczby braków wynikających z błędów bazowania,
• większą elastyczność produkcji,
• możliwość obsługi wielu detali,
• szybsze wdrażanie nowych projektów.

Jednocześnie trzeba uwzględnić:

• koszt zakupu maszyny,
• koszt dodatkowych wrzecion,
• koszt oprzyrządowania,
• koszt ściernic i obciągaczy,
• czas przezbrojeń,
• szkolenie operatorów,
• serwis,
• realne wykorzystanie maszyny.

Najlepsze pytanie nie brzmi: „ile kosztuje szlifierka do wałków i otworów?”. Lepsze pytanie brzmi: „czy jedna dobrze dobrana maszyna ograniczy liczbę operacji, błędy bazowania, czas logistyczny i koszt wykonania dobrego detalu?”.

Najczęstsze błędy przy wyborze szlifierki do wałków i otworów

Wybór maszyny uniwersalnej wymaga bardzo dokładnej analizy. Najczęstsze błędy wynikają z traktowania jej jako „maszyny do wszystkiego” bez sprawdzenia realnej konfiguracji.

Wybór maszyny tylko po zakresie średnic

Zakres średnic jest ważny, ale nie wystarczy. Trzeba sprawdzić długość detalu, średnicę otworu, dostęp wrzeciona, sposób mocowania, wymagania geometrii i możliwości pomiaru.

Pomijanie wrzeciona wewnętrznego

Wrzeciono do otworów nie może być przypadkowym dodatkiem. Musi być dobrane do średnic, głębokości, materiału i wymaganej jakości powierzchni.

Niedoszacowanie roli mocowania

Jeżeli detal nie jest stabilnie bazowany, maszyna nie utrzyma współosiowości. Oprzyrządowanie powinno być analizowane razem z maszyną.

Zakup maszyny zbyt uniwersalnej

Zbyt rozbudowana maszyna może być droga i trudna do wykorzystania, jeżeli produkcja jest prosta i powtarzalna.

Zakup maszyny zbyt ograniczonej

Maszyna bez odpowiedniego wrzeciona, pomiaru lub możliwości obróbki czoła może szybko stać się niewystarczająca.

Pomijanie przyszłych detali

Maszynę warto dobrać nie tylko pod aktualny projekt, ale także pod przyszłe rodziny detali, jeśli zakład planuje rozwój produkcji.

Brak analizy czasu przezbrojenia

W produkcji zmiennej czas przezbrojenia może mieć większe znaczenie niż sam czas szlifowania.

Checklista przed zakupem szlifierki do wałków i otworów CNC

Przed rozpoczęciem rozmów z dostawcą warto przygotować pełne dane o detalu i procesie. To pozwala uniknąć doboru maszyny na podstawie zbyt ogólnych informacji.

Dobra checklista zmienia rozmowę z dostawcą. Zamiast pytać o „szlifierkę uniwersalną”, można od razu rozmawiać o konkretnej aplikacji, konfiguracji i opłacalności procesu.

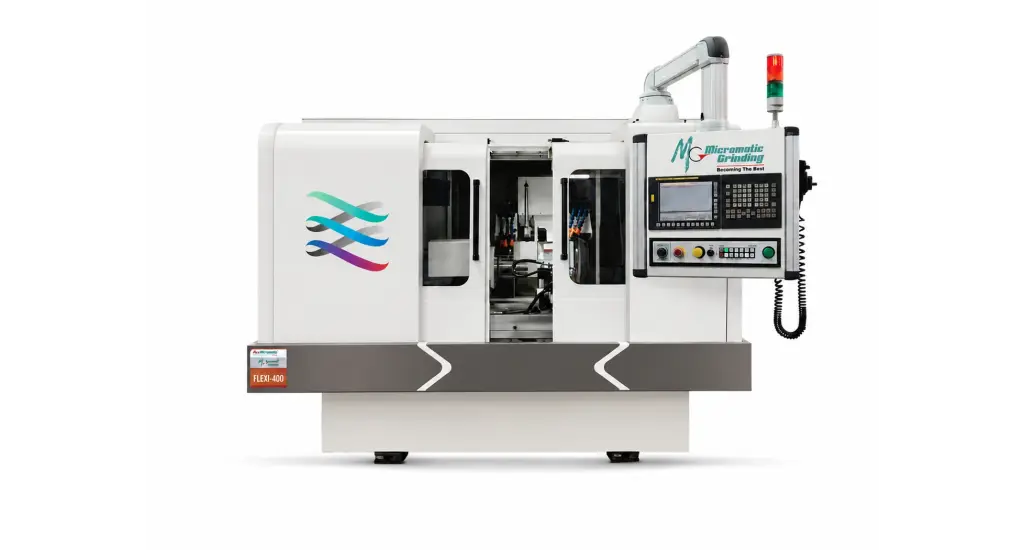

Szlifierki do wałków i otworów Micromatic Grinding Technologies

Micromatic Grinding Technologies rozwija szlifierki CNC do szlifowania zewnętrznego, wewnętrznego, bezkłowego, uniwersalnego oraz aplikacji specjalnych. W przypadku szlifierek do wałków i otworów istotne znaczenie mają sztywność konstrukcji, stabilność osi, konfiguracja wrzeciona zewnętrznego i wewnętrznego, możliwość szlifowania powierzchni czołowych oraz opcje automatyzacji.

Maszyny tego typu mogą być analizowane przy produkcji detali wymagających obróbki średnic zewnętrznych i wewnętrznych w jednym procesie. Dotyczy to między innymi tulei, pierścieni, opraw, elementów przekładni, komponentów hydraulicznych, części silników, detali narzędziowych i precyzyjnych części montażowych.

W Polsce rozwiązania Micromatic Grinding Technologies oferuje Tradensa. Rola lokalnego partnera jest szczególnie istotna przy analizie aplikacji, doborze konfiguracji, uruchomieniu maszyny, szkoleniu operatorów oraz wsparciu serwisowym. W przypadku maszyn uniwersalnych samo porównanie katalogów nie wystarcza. Kluczowe jest dopasowanie maszyny do konkretnego detalu i procesu.

Jak przygotować zapytanie o szlifierkę do wałków i otworów?

Najlepszym punktem wyjścia jest rysunek techniczny detalu oraz opis aktualnego lub planowanego procesu. Im więcej danych zostanie przekazanych na początku, tym łatwiej dobrać właściwą konfigurację maszyny.

W zapytaniu warto podać:

Dzięki tym informacjom można ocenić, czy najlepszym rozwiązaniem będzie szlifierka do wałków i otworów CNC, osobna szlifierka do wałków, osobna szlifierka do otworów, szlifierka bezkłowa, maszyna specjalna albo układ kilku maszyn.

FAQ – najczęstsze pytania o szlifierki do wałków i otworów CNC

Czym jest szlifierka do wałków i otworów CNC?

Szlifierka do wałków i otworów CNC to uniwersalna szlifierka cylindryczna umożliwiająca obróbkę powierzchni zewnętrznych i wewnętrznych. Może służyć do szlifowania wałków, czopów, otworów, powierzchni czołowych, barków i powierzchni powiązanych geometrycznie.

Kiedy warto wybrać szlifierkę do wałków i otworów?

Warto ją wybrać wtedy, gdy detal wymaga szlifowania średnicy zewnętrznej i otworu, a szczególne znaczenie ma współosiowość, bicie, prostopadłość czoła lub ograniczenie liczby zamocowań.

Czy szlifierka do wałków i otworów zastępuje dwie osobne maszyny?

Może zastąpić osobną szlifierkę do wałków i osobną szlifierkę do otworów w produkcji zmiennej, krótkoseryjnej lub przy detalach wymagających obróbki kilku powierzchni w jednym zamocowaniu. W produkcji wielkoseryjnej maszyny dedykowane mogą być bardziej wydajne.

Czy maszyna uniwersalna jest mniej dokładna od dedykowanej?

Nie musi być mniej dokładna. Dokładność zależy od konstrukcji maszyny, konfiguracji wrzecion, mocowania, pomiaru, ściernicy, chłodzenia i stabilności procesu. Maszyna dedykowana może być szybsza w jednej operacji, ale maszyna uniwersalna może lepiej utrzymać relacje geometryczne między kilkoma powierzchniami.

Jakie detale najlepiej pasują do szlifierki do wałków i otworów?

Najlepiej pasują tuleje, pierścienie, koła zębate, oprawy, wrzeciona z otworami, elementy przekładni, detale narzędziowe, komponenty hydrauliczne oraz części wymagające powiązania średnicy zewnętrznej, otworu i powierzchni czołowej.

Kiedy lepiej wybrać osobną szlifierkę do wałków?

Osobna szlifierka do wałków będzie lepszym wyborem wtedy, gdy produkcja dotyczy głównie wałków, czopów i powierzchni zewnętrznych, a otwory nie są istotnym elementem procesu.

Kiedy lepiej wybrać osobną szlifierkę do otworów?

Dedykowana szlifierka do otworów będzie lepszym wyborem przy dużych seriach tulei, pierścieni lub korpusów, gdzie główną operacją jest szlifowanie średnicy wewnętrznej, a najważniejszy jest czas cyklu i stabilność jednej operacji.

Czy szlifierka do wałków i otworów nadaje się do automatyzacji?

Tak, ale automatyzacja maszyny uniwersalnej wymaga dokładniejszej analizy niż automatyzacja maszyny dedykowanej. Trzeba uwzględnić różnorodność detali, sposób mocowania, liczbę operacji, pomiar i przezbrojenia.

Co jest najważniejsze przy doborze szlifierki do wałków i otworów?

Najważniejsze są: rysunek detalu, wymagane powierzchnie, tolerancje, współosiowość OD/ID, długość detalu, średnica otworu, sposób mocowania, materiał, wielkość produkcji, pomiar i planowana automatyzacja.

Jak przygotować zapytanie o taką maszynę?

Najlepiej przesłać rysunek techniczny detalu, materiał, twardość, tolerancje, chropowatość, wymagania dotyczące współosiowości, wielkość produkcji, opis obecnego procesu i informację, czy planowana jest automatyzacja.

Powiązane rozwiązania Tradensa

• Szlifierki do wałków, otworów i powierzchni czołowych
• Szlifierki do wałków CNC
• Szlifierki do otworów CNC
• Szlifierki bezkłowe CNC

Powiązane artykuły blogowe

• Szlifierka do wałków między kłami czy bezkłowa - jak dobrać maszynę?
• Szlifowanie wałków między kłami czy bezkłowe - jak dobrać proces?
• Szlifowanie wałków na szlifierce kłowej CNC (szlifowanie w kłach) – kompendium o procesie i szlifierkach do wałków CNC
• Szlifowanie otworów – kompendium wiedzy o procesie i szlifierkach do otworów
• Szlifowanie bezkłowe i szlifierka bezkłowa – kompendium
• Micromatic Grinding Technologies – producent szlifierek CNC

Podsumowanie

Szlifierka do wałków i otworów CNC jest najlepszym wyborem wtedy, gdy detal wymaga obróbki powierzchni zewnętrznych i wewnętrznych, a szczególne znaczenie ma relacja geometryczna pomiędzy nimi. Największą przewagą maszyny uniwersalnej jest możliwość wykonywania kilku operacji w jednym zamocowaniu, co ogranicza ryzyko błędu bazowania i ułatwia utrzymanie współosiowości.

Nie jest to jednak maszyna dla każdego procesu. Przy bardzo dużych seriach prostych wałków lepsza może być szlifierka do wałków lub szlifierka bezkłowa. Przy dużych seriach tulei lepsza może być dedykowana szlifierka do otworów. Maszyna uniwersalna wygrywa tam, gdzie liczy się elastyczność, różnorodność detali, dokładność geometryczna i możliwość obsługi wielu operacji na jednej obrabiarce.

Dobór szlifierki do wałków i otworów powinien zaczynać się od rysunku technicznego detalu, tolerancji, chropowatości, materiału, wielkości produkcji i wymagań dotyczących współosiowości. Dopiero na tej podstawie można zdecydować, czy najlepszym rozwiązaniem będzie maszyna uniwersalna, maszyna dedykowana czy układ kilku szlifierek.

Skonsultuj dobór szlifierki do wałków i otworów CNC

Jeżeli chcesz sprawdzić, czy dla Twoich detali lepsza będzie szlifierka do wałków i otworów CNC, osobna szlifierka do wałków, osobna szlifierka do otworów czy rozwiązanie specjalne, skontaktuj się z ekspertami Tradensa.

Prześlij nam rysunek techniczny detalu, materiał, tolerancje, chropowatość, wymagania dotyczące współosiowości, wielkość produkcji oraz informację o obecnym procesie. Na tej podstawie pomożemy dobrać technologię i konfigurację maszyny dopasowaną do Twojej produkcji.
