Jak łączyć węglik spiekany z korpusem? Lutowanie, śruby, zacisk, pasowanie i najczęstsze błędy konstrukcyjne
Węglik spiekany bardzo często pracuje jako część większego układu, a nie jako samodzielny detal. W praktyce oznacza to, że musi zostać połączony z korpusem stalowym, oprawką, płytką bazową albo innym elementem nośnym. Dotyczy to między innymi narzędzi skrawających, noży przemysłowych, zębów do pił, części roboczych i wielu komponentów specjalnych.
To właśnie dlatego temat połączeń węglika spiekanego ma tak duże znaczenie. Nawet bardzo dobry gatunek materiału nie będzie pracował prawidłowo, jeśli samo połączenie zostanie źle zaprojektowane. W praktyce problemy eksploatacyjne bardzo często nie wynikają z „wadliwego węglika”, ale z nieprawidłowego sposobu osadzenia, złej geometrii gniazda, niekontrolowanych naprężeń, błędów cieplnych albo niewłaściwego doboru metody montażu.
W tym artykule skupiamy się nie na samym materiale, ale na pytaniu praktycznym: jak łączyć węglik spiekany z korpusem, jak dobrać metodę do zastosowania i jak uniknąć pęknięć, wykruszeń oraz przedwczesnych awarii.
Dlaczego połączenia węglika spiekanego są tak wymagające?
Węglik spiekany jest materiałem bardzo twardym, odpornym na ścieranie i sztywnym, ale jednocześnie bardziej kruchym niż stal. To oznacza, że źle znosi pewne typy obciążeń, szczególnie gdy są one skupione lokalnie albo wynikają z nieprawidłowego podparcia.
W praktyce konstrukcyjnej trzeba pamiętać o kilku rzeczach:
- węglik spiekany nie lubi niekontrolowanych naprężeń rozciągających,
- źle znosi miejscowe koncentracje naprężeń,
- wymaga odpowiedniego podparcia i prowadzenia,
- inaczej reaguje na temperaturę niż stal,
- źle zaprojektowane połączenie może przenosić na niego obciążenia, których sam materiał nie powinien przejmować.
To właśnie dlatego projekt połączenia trzeba traktować jako element całego układu roboczego, a nie jako prostą operację montażową.
Kiedy w ogóle łączy się węglik spiekany z innym materiałem?
Połączenia węglika spiekanego z korpusem są stosowane wszędzie tam, gdzie:
- pełny detal z węglika byłby niepotrzebnie drogi,
- potrzebna jest tylko lokalna strefa robocza z węglika,
- pozostała część elementu ma pełnić rolę nośną lub montażową,
- ważna jest łatwiejsza wymiana części roboczej,
- geometria elementu wymaga połączenia różnych materiałów w jednym zespole.
To rozwiązanie bardzo często spotyka się w:
- zębach do pił,
- nożach przemysłowych,
- narzędziach z lutowaną płytką węglikową,
- częściach roboczych maszyn,
- elementach zużywalnych,
- komponentach specjalnych do ścierania, cięcia lub formowania.
Najczęściej stosowane rodzaje połączeń węglika spiekanego
W praktyce przemysłowej najczęściej spotyka się kilka głównych typów połączeń:
- lutowanie,
- połączenia śrubowe,
- połączenia zaciskowe,
- pasowania skurczowe i wciskowe,
- rozwiązania klejone lub mieszane,
- połączenia specjalne projektowane pod konkretną aplikację.
Każde z tych rozwiązań ma inne zalety, ograniczenia i obszary zastosowania.
Lutowanie węglika spiekanego
Lutowanie to jedna z najbardziej rozpowszechnionych metod łączenia węglika spiekanego z korpusem stalowym. Jest powszechnie stosowane w narzędziach, zębach do pił, nożach i elementach roboczych, gdzie węglik stanowi strefę skrawającą lub zużywającą się, a korpus pełni funkcję nośną.
Kiedy lutowanie jest dobrym wyborem?
Lutowanie warto stosować wtedy, gdy:
- potrzebne jest trwałe połączenie robocze,
- geometria elementu sprzyja osadzeniu płytki lub segmentu węglikowego,
- nie ma potrzeby częstego demontażu,
- istotna jest dobra sztywność połączenia,
- konstrukcja pozwala kontrolować wpływ temperatury na cały układ.
W praktyce lutowanie bardzo dobrze sprawdza się tam, gdzie część węglikowa ma jasno określoną strefę osadzenia i pracuje w stabilnych warunkach.
Zalety lutowania
Najważniejsze zalety lutowania to:
- dobra sztywność połączenia,
- szerokie zastosowanie przemysłowe,
- możliwość łączenia niewielkich elementów roboczych z większym korpusem,
- relatywnie korzystna ekonomika przy produkcji seryjnej,
- dobra powtarzalność, jeśli proces jest dobrze opanowany.
Ograniczenia lutowania
Lutowanie ma jednak również swoje wymagania i ograniczenia. Najważniejsze z nich to:
- wpływ temperatury na element węglikowy i korpus,
- ryzyko powstawania naprężeń po ostygnięciu,
- konieczność prawidłowego przygotowania powierzchni,
- ryzyko błędów w geometrii gniazda,
- trudniejszy demontaż i naprawa niż w przypadku połączeń mechanicznych.
W praktyce lutowanie wymaga bardzo dobrej kontroli procesu. Samo „przylutowanie płytki” nie wystarczy, jeśli nie uwzględni się rozszerzalności cieplnej materiałów i kształtu całego złącza.

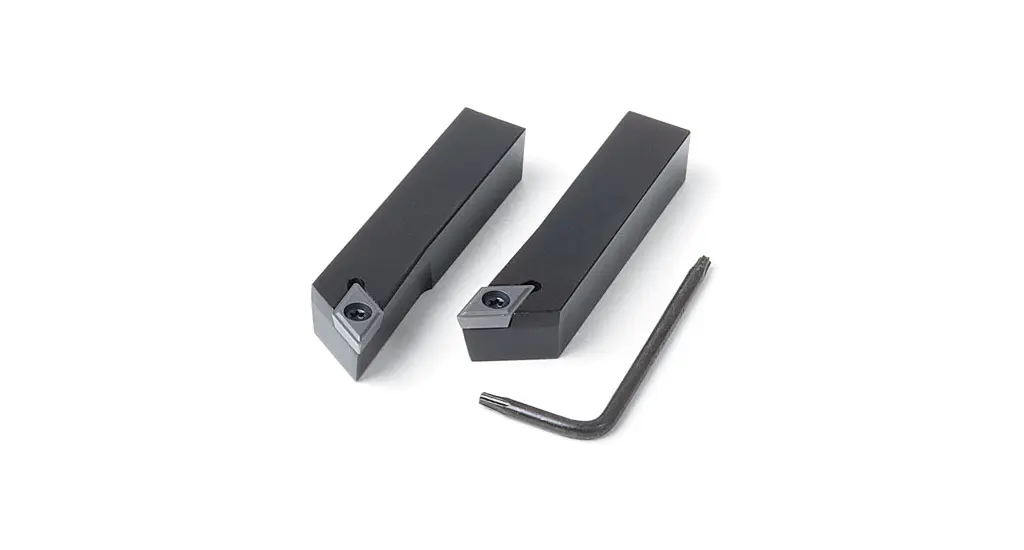

Połączenia śrubowe
Połączenia śrubowe stosuje się tam, gdzie ważna jest możliwość demontażu, wymiany części roboczej albo serwisowania narzędzia. To rozwiązanie bardzo praktyczne w konstrukcjach modułowych i w narzędziach, w których część węglikowa nie ma być trwale związana z korpusem.
Kiedy połączenie śrubowe ma sens?
Połączenie śrubowe warto rozważyć wtedy, gdy:
- element roboczy ma być wymienny,
- potrzebny jest łatwiejszy serwis,
- konstrukcja ma być modułowa,
- obciążenia dają się przenieść w sposób kontrolowany przez układ mocowania,
- geometria elementu pozwala zaprojektować bezpieczne strefy docisku.
Zalety połączeń śrubowych
Najważniejsze zalety połączeń śrubowych to:
- możliwość demontażu i wymiany,
- łatwiejsza obsługa serwisowa,
- możliwość regulacji położenia lub ustawienia elementu,
- brak wpływu wysokiej temperatury procesu lutowania.
Ograniczenia połączeń śrubowych
Największe ryzyka przy połączeniach śrubowych to:
- zbyt punktowy docisk,
- koncentracja naprężeń przy otworach,
- błędne rozmieszczenie stref podparcia,
- niedostateczna sztywność całego układu,
- ryzyko pęknięć lub wykruszeń przy złym projekcie gniazda.
W praktyce połączenie śrubowe nie może działać jak zwykłe skręcenie dwóch elementów stalowych. Węglik spiekany wymaga dużo większej świadomości konstrukcyjnej.
Połączenia zaciskowe
Połączenia zaciskowe są dobrym rozwiązaniem tam, gdzie element z węglika ma być utrzymywany przez odpowiednio zaprojektowaną siłę zacisku, bez konieczności lutowania czy wykonywania otworów pod śruby w samej części roboczej.
Gdzie sprawdzają się połączenia zaciskowe?
Najczęściej tam, gdzie:
- część węglikowa ma być wymienna,
- nie chcemy osłabiać jej dodatkowymi otworami,
- zależy nam na szybkiej wymianie elementu roboczego,
- konstrukcja może zapewnić stabilne i równomierne podparcie.
Główne zalety
Zalety połączeń zaciskowych to:
- brak wpływu temperatury lutowania,
- możliwość wymiany elementu,
- mniejsze ryzyko niektórych problemów związanych z procesem cieplnym,
- dobra funkcjonalność w konstrukcjach serwisowalnych.
Główne ryzyka
Największym ryzykiem jest nierównomierny docisk. Jeśli konstrukcja gniazda lub układ zacisku powoduje lokalne przeciążenia, węglik może pękać albo wykruszać się na krawędziach. W połączeniach zaciskowych najważniejsze są:
- równomierne podparcie,
- właściwe prowadzenie,
- brak ostrych koncentratorów naprężeń,
- odpowiednia sztywność całego układu.
Pasowania skurczowe i wciskowe
To rozwiązania bardziej specjalistyczne, ale w wielu zastosowaniach bardzo skuteczne. Polegają na takim zaprojektowaniu współpracy elementów, aby uzyskać trwałe utrzymanie części z węglika dzięki odpowiedniemu pasowaniu i wykorzystaniu właściwości materiałów.
Kiedy mają sens?
Takie połączenia stosuje się przede wszystkim wtedy, gdy:
- zależy nam na bardzo zwartej konstrukcji,
- połączenie ma być sztywne,
- geometria detalu sprzyja pracy w pasowaniu,
- projekt pozwala dobrze kontrolować naprężenia montażowe.
Na co uważać?
Największym wyzwaniem jest prawidłowe dobranie tolerancji i uwzględnienie różnic w zachowaniu materiałów pod wpływem temperatury. Jeśli pasowanie będzie zbyt agresywne, można łatwo doprowadzić do przeciążenia części węglikowej już na etapie montażu.
Połączenia klejone i rozwiązania mieszane
W niektórych zastosowaniach spotyka się również połączenia klejone albo układy mieszane, na przykład połączenie mechaniczne wspomagane klejeniem. Takie rozwiązania nie są uniwersalne i powinny być stosowane świadomie, ale w określonych aplikacjach mogą się sprawdzać.
Ich zaletą może być:
- ograniczenie lokalnych naprężeń,
- prostszy montaż,
- możliwość pracy w mniej obciążonych układach.
Ich ograniczeniem pozostaje:
- zależność od środowiska pracy,
- odporność cieplna układu,
- trwałość w czasie,
- ograniczona przydatność w bardzo ciężkich warunkach.
Jak dobrać metodę połączenia do zastosowania?
Nie istnieje jedna najlepsza metoda połączenia do wszystkiego. Dobór powinien wynikać z tego:
- jaki jest charakter obciążenia,
- czy element ma być wymienny,
- czy połączenie ma być trwałe czy serwisowalne,
- jaka jest geometria części węglikowej,
- jakie są warunki cieplne pracy,
- jak duże jest ryzyko udaru i drgań,
- jak ważna jest dokładność pozycjonowania.
Gdy liczy się trwałość i prostota konstrukcji
Bardzo często dobrym wyborem będzie lutowanie, o ile konstrukcja uwzględnia naprężenia cieplne i odpowiednie podparcie.
Gdy liczy się wymienność i serwis
Częściej lepiej sprawdzą się połączenia śrubowe albo zaciskowe.
Gdy istotna jest kompaktowość i sztywność
Można rozważyć pasowanie skurczowe lub wciskowe, ale tylko przy dobrze policzonej konstrukcji.
Gdy aplikacja jest niestandardowa
Warto brać pod uwagę rozwiązania mieszane, projektowane indywidualnie.
Najczęstsze błędy konstrukcyjne przy łączeniu węglika spiekanego
To najważniejsza sekcja z praktycznego punktu widzenia. Wiele awarii nie wynika z materiału, tylko z błędów konstrukcyjnych.
Zbyt mała powierzchnia podparcia
Jeżeli część z węglika nie ma odpowiedniego podparcia, obciążenia mogą koncentrować się lokalnie, a to prowadzi do pęknięć, wykruszeń albo niestabilnej pracy.
Zbyt punktowy docisk
To częsty problem w połączeniach śrubowych i zaciskowych. Zbyt mocno skupiona siła może doprowadzić do uszkodzenia części węglikowej nawet wtedy, gdy sam materiał jest wysokiej jakości.
Ostre naroża i koncentracja naprężeń
Każda geometria sprzyjająca lokalnemu skupieniu naprężeń zwiększa ryzyko pękania. Dotyczy to:
- ostrych naroży gniazd,
- źle zaprojektowanych przejść,
- nieodpowiednich promieni,
- błędnego prowadzenia części.
- Nieuwzględnienie temperatury
Przy lutowaniu i niektórych pasowaniach temperatura ma ogromne znaczenie. Różne materiały inaczej reagują na nagrzewanie i chłodzenie, dlatego brak uwzględnienia rozszerzalności cieplnej jest jedną z częstszych przyczyn problemów.
Traktowanie węglika jak stali
To jeden z podstawowych błędów projektowych. Węglik spiekany nie powinien być obciążany i mocowany w taki sam sposób jak stalowy detal. Wymaga innego podejścia do podpór, sił mocujących i tolerancji błędów.
Jak projektować dobre połączenie węglika spiekanego?
Dobre połączenie powinno:
- równomiernie podpierać element,
- ograniczać naprężenia rozciągające,
- unikać koncentracji sił w małych obszarach,
- uwzględniać różnice cieplne między materiałami,
- zapewniać stabilność pozycjonowania,
- być dopasowane do charakteru pracy elementu.
W praktyce oznacza to, że dobry projekt połączenia zaczyna się od pytania: jak ten element będzie pracował pod obciążeniem?
Dopiero potem dobiera się metodę montażu.
Połączenie a rodzaj wyrobu z węglika spiekanego
Rodzaj połączenia bardzo często zależy również od tego, z jakim typem wyrobu mamy do czynienia.
Zęby do pił z węglika spiekanego
Tutaj bardzo ważna jest trwałość, dokładne pozycjonowanie i odporność na warunki pracy. W praktyce często wybiera się rozwiązania trwałe, nastawione na stabilną pracę krawędzi.
Noże przemysłowe z węglika spiekanego
W tych zastosowaniach kluczowe mogą być:
- dokładność ustawienia,
- sztywność całego układu,
- odporność na drgania,
- łatwość serwisowania albo regeneracji.
Półfabrykaty i części specjalne
Tutaj metoda połączenia bardzo często wynika z konkretnej aplikacji, a nie z jednej uniwersalnej reguły. Dlatego projekt powinien zawsze uwzględniać rzeczywiste warunki pracy.
Kiedy lepiej nie łączyć, tylko wykonać detal monolityczny?
Nie w każdej aplikacji połączenie będzie najlepszym rozwiązaniem. Czasami lepiej wykonać część jako detal pełnowęglikowy albo monolityczny, szczególnie wtedy, gdy:
- geometria jest stosunkowo prosta,
- element pracuje bardzo precyzyjnie,
- ryzyko problemów na złączu byłoby zbyt duże,
- koszt połączenia i jego ryzyko przewyższają korzyści.
W praktyce decyzja między detalem monolitycznym a łączonym powinna wynikać z kalkulacji technologicznej, konstrukcyjnej i eksploatacyjnej.
Podsumowanie
Łączenie węglika spiekanego z korpusem to nie jest drobny detal konstrukcyjny, ale jeden z kluczowych elementów decydujących o trwałości całego wyrobu. Nawet bardzo dobry gatunek materiału nie skompensuje źle zaprojektowanego złącza.
Najważniejszy wniosek jest prosty: nie ma jednej najlepszej metody połączenia, są tylko metody lepiej lub gorzej dobrane do konkretnej aplikacji. W jednych przypadkach najlepiej sprawdzi się lutowanie, w innych połączenie śrubowe, zaciskowe albo pasowanie. Kluczowe jest prawidłowe podparcie, kontrola naprężeń i uwzględnienie realnych warunków pracy.
Jeżeli połączenie jest dobrze zaprojektowane, węglik spiekany może pracować stabilnie, długo i przewidywalnie. Jeżeli jest źle zaprojektowane, problemy pojawią się szybko — niezależnie od jakości samego materiału.
FAQ – najczęściej zadawane pytania o połączenia węglika spiekanego
Jak najczęściej łączy się węglik spiekany z korpusem?
Najczęściej stosuje się lutowanie, połączenia śrubowe, zaciskowe oraz różne rodzaje pasowań. Wybór zależy od zastosowania, obciążenia i wymagań serwisowych.
Czy lutowanie węglika spiekanego jest dobrym rozwiązaniem?
Tak, bardzo często jest to rozwiązanie skuteczne i trwałe, o ile konstrukcja uwzględnia wpływ temperatury, naprężenia i odpowiednie przygotowanie gniazda.
Kiedy lepsze jest połączenie śrubowe niż lutowane?
Wtedy, gdy ważna jest wymienność elementu, łatwiejszy serwis albo konstrukcja modułowa.
Czy połączenie zaciskowe jest bezpieczne dla węglika?
Tak, ale tylko wtedy, gdy docisk jest równomierny, a geometria gniazda nie powoduje lokalnych koncentracji naprężeń.
Dlaczego węglik spiekany pęka w połączeniu?
Najczęściej nie z powodu samego materiału, lecz z powodu błędów konstrukcyjnych: zbyt małej powierzchni podparcia, zbyt punktowego docisku, ostrych naroży, błędów cieplnych albo nieprawidłowego montażu.
Czy zawsze warto łączyć węglik z korpusem?
Nie. W niektórych zastosowaniach lepszy będzie detal monolityczny, jeśli geometria, koszt i warunki pracy to uzasadniają.
