Dobre zapytanie o szlifierkę CNC powinno zawierać więcej niż prośbę o cenę maszyny. Rysunek detalu, tolerancje, materiał, twardość, chropowatość, naddatek, wolumen, sposób pomiaru i wymagania automatyzacji pozwalają szybciej dobrać właściwy typ szlifierki, konfigurację, oprzyrządowanie i poziom integracji z produkcją.

Ten artykuł nie zastępuje stron produktowych szlifierek CNC ani poradników doboru konkretnego typu maszyny. To praktyczna checklista danych, które warto przygotować przed wysłaniem zapytania, aby szybciej dobrać szlifierkę, konfigurację, oprzyrządowanie, pomiar i poziom automatyzacji.

Jeżeli zapytanie dotyczy średnic zewnętrznych, czopów, barków lub czół, punktem wyjścia są szlifierki do wałków CNC. Dla dużych serii prostych detali obrotowo-symetrycznych warto rozważyć szlifierki bezkłowe CNC, a dla otworów, tulei, bieżni i powierzchni wewnętrznych - szlifierki do otworów CNC.

Dlaczego dobre zapytanie o szlifierkę CNC skraca dobór i wycenę?

Szlifierka CNC nie jest dobierana wyłącznie na podstawie zakresu średnic, długości detalu albo informacji, że „ma być do wałków” lub „ma być do otworów”. W szlifowaniu liczy się cały proces: detal, materiał, naddatek, tolerancje, chropowatość, sposób mocowania, pomiar, wolumen produkcji, automatyzacja i wymagania odbiorowe.

Im dokładniejsze dane wejściowe, tym szybciej można określić, czy potrzebna jest szlifierka do wałków, szlifierka bezkłowa, szlifierka do otworów, maszyna uniwersalna do wałków i otworów CNC, czy rozwiązanie z automatycznym załadunkiem, pomiarem i sortowaniem.

Cena maszyny zależy od detalu, a nie tylko od zakresu średnic

Dwie maszyny o podobnym zakresie średnic mogą znacząco różnić się konfiguracją i kosztem. Różnica wynika z wymagań procesu, a nie tylko z gabarytu detalu.

Na cenę i konfigurację wpływają między innymi:

• tolerancje wymiarowe,
• tolerancje geometryczne,
• wymagana chropowatość,
• materiał i twardość,
• naddatek na szlifowanie,
• sposób mocowania,
• liczba powierzchni do szlifowania,
• wymagana stabilność wymiaru,
• pomiar w procesie lub po procesie,
• automatyzacja załadunku,
• praca wielozmianowa,
• wymagania CE,
• test detalu i odbiór maszyny.

Dlatego samo pytanie „ile kosztuje szlifierka CNC?” zwykle nie wystarczy do przygotowania rzetelnej odpowiedzi.

Jakie decyzje zależą od danych wejściowych?

Dane z zapytania pomagają dobrać nie tylko typ maszyny, ale również jej konfigurację. Na podstawie rysunku detalu i wymagań produkcyjnych można określić:

• rodzaj szlifierki,
• układ wrzecion,
• mocowanie detalu,
• zakres osi i skoków,
• typ ściernicy,
• sposób obciągania ściernicy,
• chłodzenie i filtrację,
• pomiar w procesie lub po procesie,
• system automatycznego załadunku,
• poziom zabezpieczeń,
• wymagania do testu detalu,
• zakres uruchomienia i szkolenia.

Dobre zapytanie skraca liczbę dodatkowych pytań i zmniejsza ryzyko, że oferta będzie ogólna albo niedopasowana do rzeczywistego procesu.

Czym ten artykuł różni się od poradnika doboru szlifierki?

Poradnik doboru szlifierki odpowiada na pytanie: jaki typ maszyny będzie właściwy dla określonego procesu?

Ten artykuł odpowiada na inne pytanie: jakie dane trzeba przesłać, żeby taki dobór był możliwy?

Dlatego nie opisujemy tutaj szczegółowo wszystkich modeli i technologii. Pokazujemy, jak przygotować zapytanie ofertowe na szlifierkę CNC, często określane skrótem RFQ, aby dostawca mógł szybciej ocenić detal, proces, ryzyko technologiczne i poziom automatyzacji.

Najkrótsza checklista danych do zapytania

Jeżeli chcesz szybko przygotować zapytanie o szlifierkę CNC, zacznij od poniższych danych. Nie zawsze wszystkie będą dostępne od razu, ale im więcej informacji przekażesz, tym łatwiej dobrać właściwą maszynę i konfigurację.

Dane do zapytania	Dlaczego są ważne?
Rysunek detalu	Pozwala określić powierzchnie szlifowane, bazy, tolerancje i sposób mocowania
Materiał	Wpływa na dobór ściernicy, chłodzenia i parametrów procesu
Twardość	Pomaga ocenić skrawalność, ryzyko przypaleń i czas cyklu
Powierzchnie szlifowane	Określają typ szlifierki i wymaganą konfigurację
Tolerancje wymiarowe	Decydują o klasie maszyny, pomiarze i stabilności procesu
Tolerancje geometryczne	Wpływają na mocowanie, bazowanie i układ operacji
Chropowatość	Wpływa na dobór ściernicy, obciągania i czasu cyklu
Naddatek na szlifowanie	Pozwala oszacować obciążenie procesu i liczbę przejść
Wolumen produkcji	Decyduje o opłacalności automatyzacji i poziomie integracji
Wielkość partii	Wpływa na przezbrojenia i wymaganą elastyczność maszyny
Obecny proces	Pokazuje, czy projekt dotyczy nowej technologii, czy zastąpienia istniejącej maszyny
Aktualny problem	Pomaga dobrać rozwiązanie, a nie tylko maszynę
Sposób pomiaru	Wpływa na decyzję o pomiarze ręcznym, w procesie lub po procesie
Automatyzacja	Decyduje o układzie maszyny, załadunku, rozładunku i bezpieczeństwie
Miejsce w hali	Wpływa na układ komórki, dostęp serwisowy i instalację
Wymagania CE	Ważne przy maszynach, automatyzacji i integracji stanowiska

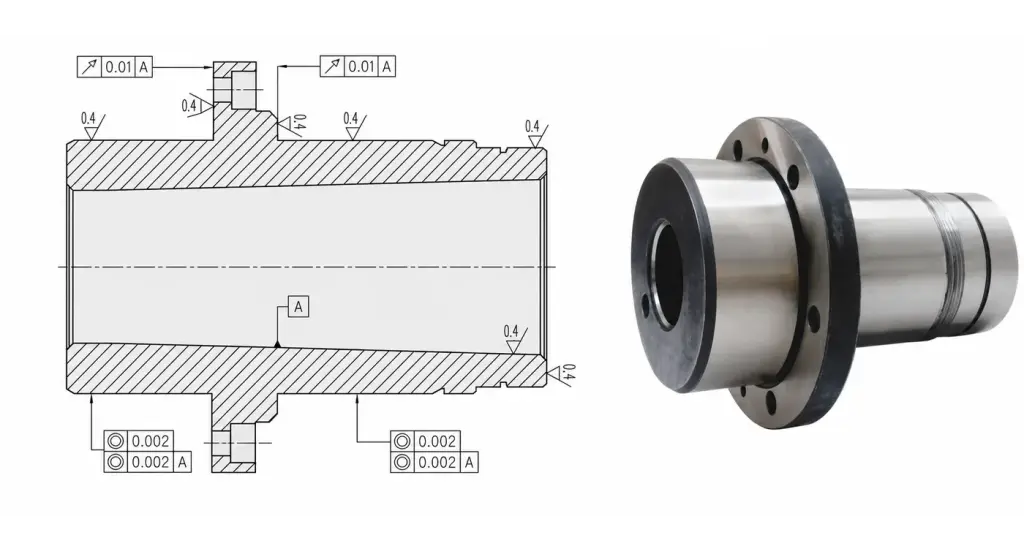

Rysunek detalu – najważniejszy załącznik do zapytania

Rysunek detalu jest najważniejszym dokumentem w zapytaniu o szlifierkę CNC. Pozwala zrozumieć, co ma być szlifowane, względem jakich baz, z jakimi tolerancjami i w jakiej kolejności technologicznej.

Jeżeli rysunek jest niepełny, dobór maszyny staje się orientacyjny. Dostawca może wstępnie wskazać kierunek, ale nie będzie mógł rzetelnie ocenić mocowania, pomiaru, czasu cyklu, automatyzacji ani ryzyka technologicznego.

Co powinno być widoczne na rysunku?

Na rysunku powinny być widoczne przede wszystkim powierzchnie szlifowane i powierzchnie bazowe. Ważne są zarówno wymiary, jak i relacje geometryczne między powierzchniami.W zapytaniu warto wskazać:

• średnice zewnętrzne,
• otwory i powierzchnie wewnętrzne,
• czoła,
• barki,
• długości szlifowania,
• promienie i podcięcia,
• powierzchnie bazowe,
• tolerancje wymiarowe,
• tolerancje geometryczne,
• chropowatość,
• materiał,
• twardość,
• masę detalu,
• wymagania kontroli jakości.

Przy detalach wielooperacyjnych bardzo ważne jest wskazanie, które powierzchnie muszą być wykonane w jednym zamocowaniu.

Jak zaznaczyć powierzchnie do szlifowania?

Jeżeli detal ma wiele powierzchni, najlepiej zaznaczyć na rysunku te, które mają być szlifowane. Można to zrobić komentarzem, kolorem albo prostą listą w mailu.

Przykład:

• powierzchnia A: średnica zewnętrzna do szlifowania,
• powierzchnia B: bark krytyczny,
• powierzchnia C: czoło do kontroli,
• powierzchnia D: otwór do szlifowania,
• powierzchnia E: baza mocowania.

To szczególnie ważne przy detalach, które mogą być obrabiane różnymi metodami: między kłami, w uchwycie, bezkłowo, na szlifierce do otworów albo na szlifierce uniwersalnej do wałków i otworów CNC.

Co zrobić, jeśli nie ma pełnego rysunku?

Brak pełnego rysunku nie musi blokować pierwszej rozmowy, ale trzeba wtedy przygotować minimum informacji. Przydatne będą:

• szkic detalu,
• zdjęcie detalu,
• podstawowe wymiary,
• materiał,
• twardość,
• opis powierzchni do szlifowania,
• oczekiwana tolerancja,
• wymagana chropowatość,
• wolumen produkcji,
• opis obecnego problemu.

Na tej podstawie można rozpocząć wstępną analizę, ale do finalnego doboru maszyny i przygotowania testu detalu pełny rysunek będzie zwykle konieczny.

Tabela: co mówi dostawcy rysunek detalu?

Element rysunku	Co pozwala ocenić?
Średnica zewnętrzna	Czy właściwa będzie szlifierka do wałków, bezkłowa lub uniwersalna
Otwór / powierzchnia wewnętrzna	Czy potrzebna jest szlifierka do otworów lub maszyna uniwersalna
Czoło	Czy trzeba szlifować powierzchnię czołową w tym samym zamocowaniu
Bark	Czy proces wymaga kontroli kilku powierzchni względem jednej bazy
Długość detalu	Wpływa na zakres maszyny, podparcie i sposób załadunku
Masa detalu	Wpływa na mocowanie, ergonomię i automatyzację
Tolerancje wymiarowe	Decydują o wymaganej dokładności i pomiarze
Tolerancje geometryczne	Wpływają na bazowanie, mocowanie i kolejność operacji
Bazy	Pokazują, jak detal powinien być mocowany i mierzony
Chropowatość	Wpływa na dobór ściernicy, obciąganie i czas cyklu

Tolerancje, chropowatość i wymagania jakościowe

W szlifowaniu CNC tolerancje są jednym z głównych czynników decydujących o doborze maszyny. Innej konfiguracji wymaga detal, który ma być tylko wykończony po toczeniu, a innej detal z wąską tolerancją średnicy, okrągłości, walcowości, bicia lub współosiowości.

Dlatego w zapytaniu trzeba oddzielić wymagania krytyczne od wymagań mniej istotnych. Nie każda powierzchnia musi mieć tę samą dokładność, a z punktu widzenia doboru maszyny najważniejsze są te powierzchnie, które decydują o funkcji detalu.

Tolerancje wymiarowe

Tolerancje wymiarowe określają dopuszczalną odchyłkę wymiaru, na przykład średnicy zewnętrznej, średnicy otworu, długości lub szerokości barku.

W zapytaniu warto jasno wskazać:

• które wymiary są krytyczne,
• jakie są tolerancje nominalne,
• czy wymagany jest pomiar 100%,
• czy wymiar ma być kontrolowany w procesie,
• czy dopuszczalna jest korekcja między kolejnymi detalami.

Przykład: informacja „wałek Ø30 mm” jest niewystarczająca. Inaczej dobiera się proces dla tolerancji ±0,02 mm, a inaczej dla ±0,003 mm.

Tolerancje geometryczne

Tolerancje geometryczne często są ważniejsze niż sama tolerancja średnicy. W szlifowaniu mogą dotyczyć między innymi:

• okrągłości,
• walcowości,
• współosiowości,
• bicia promieniowego,
• bicia czołowego,
• prostopadłości czoła,
• równoległości powierzchni,
• relacji między otworem a średnicą zewnętrzną.

Jeżeli detal ma wymagania geometryczne względem konkretnej bazy, trzeba to wyraźnie pokazać w zapytaniu. Wpływa to na sposób mocowania, kolejność operacji i decyzję, czy warto wykonać kilka powierzchni w jednym zamocowaniu.

Chropowatość po szlifowaniu

Chropowatość wpływa na dobór ściernicy, obciąganie, parametry szlifowania, chłodzenie i czas cyklu. Jeżeli wymagana jest konkretna wartość Ra lub Rz, należy ją podać w zapytaniu.

Warto też wskazać, czy chropowatość dotyczy:

• średnicy zewnętrznej,
• otworu,
• czoła,
• barku,
• powierzchni uszczelniającej,
• powierzchni współpracującej z łożyskiem,
• powierzchni dekoracyjnej lub funkcjonalnej.

Nie należy zakładać, że każda powierzchnia detalu wymaga takiej samej jakości. W zapytaniu warto rozdzielić powierzchnie krytyczne od pomocniczych.

Jak opisać wymagania jakościowe w zapytaniu?

Najlepiej opisać wymagania jakościowe w sposób jednoznaczny i mierzalny. Zamiast pisać „wysoka dokładność”, lepiej podać konkretną tolerancję, wymaganą chropowatość i sposób kontroli.

Przykład dobrego opisu:

Powierzchnia szlifowana: średnica zewnętrzna Ø25 mm, tolerancja ±0,004 mm, wymagana okrągłość 0,002 mm, chropowatość Ra 0,2 µm, kontrola 100% po procesie.
Taki opis pozwala ocenić nie tylko samą szlifierkę, ale też pomiar, stabilność procesu i ewentualną automatyzację kontroli.

Tabela: jak opisać wymagania jakościowe?

Wymaganie	Co podać w zapytaniu?	Dlaczego to ważne?
Tolerancja średnicy	Wymiar nominalny i pole tolerancji	Decyduje o dokładności maszyny i pomiarze
Okrągłość	Dopuszczalna odchyłka	Wpływa na mocowanie, sztywność i proces
Walcowość	Dopuszczalna odchyłka na długości	Ważna przy wałkach i otworach
Współosiowość	Względem jakiej bazy jest mierzona	Decyduje o kolejności operacji i zamocowaniu
Bicie czołowe	Dopuszczalna odchyłka czoła	Ważne przy powierzchniach oporowych
Chropowatość	Ra, Rz lub inne wymaganie	Wpływa na ściernicę, obciąganie i czas cyklu
Kontrola jakości	Pomiar okresowy, 100%, w procesie lub po procesie	Wpływa na konfigurację i automatyzację

Materiał, twardość i naddatek – dane, które wpływają na proces

Materiał i stan detalu przed szlifowaniem mają duży wpływ na dobór ściernicy, chłodzenia, obciągania i parametrów procesu. W zapytaniu nie wystarczy napisać „stal”. Trzeba podać możliwie dokładną informację o gatunku materiału, twardości i wcześniejszej obróbce.

Dlaczego sam typ stali nie wystarczy?

Ten sam typ detalu może szlifować się zupełnie inaczej w zależności od materiału, twardości i stanu powierzchni. Inaczej będzie zachowywać się stal miękka, inaczej stal hartowana, żeliwo, stal nierdzewna, materiał spiekany, ceramika, węglik albo detal z powłoką.

W zapytaniu warto podać:

• gatunek materiału,
• twardość,
• rodzaj obróbki cieplnej,
• informację o warstwie utwardzonej,
• informację o powłoce,
• stan powierzchni przed szlifowaniem,
• czy detal jest po toczeniu, hartowaniu, chromowaniu, napawaniu lub powlekaniu.

Dzięki temu można lepiej ocenić ryzyko przypaleń, dobór ściernicy, chłodzenia i czasu cyklu.

Naddatek na szlifowanie

Naddatek to ilość materiału, którą trzeba usunąć podczas szlifowania. Jest krytyczny dla czasu cyklu, obciążenia ściernicy i stabilności procesu.

Za duży naddatek może zwiększać ryzyko:

• przypaleń,
• długiego czasu cyklu,
• szybkiego zużycia ściernicy,
• niestabilnego wymiaru,
• przegrzewania detalu.

Za mały lub nierówny naddatek może powodować problemy z uzyskaniem pełnej powierzchni, stabilnej chropowatości albo powtarzalnego wymiaru.

W zapytaniu warto podać:

• wymiar przed szlifowaniem,
• wymiar po szlifowaniu,
• typowy naddatek,
• maksymalny naddatek,
• czy naddatek jest równomierny,
• z jakiej operacji pochodzi detal.

Detale po toczeniu, hartowaniu, chromowaniu lub powlekaniu

Stan wejściowy detalu ma znaczenie. Detal po toczeniu może mieć inny rozkład naddatku niż detal po hartowaniu, a detal po chromowaniu lub powlekaniu może wymagać innego podejścia do ściernicy i chłodzenia.

W zapytaniu warto dopisać, czy detal jest:

• po toczeniu,
• po frezowaniu,
• po hartowaniu,
• po azotowaniu,
• po nawęglaniu,
• po chromowaniu,
• po napawaniu,
• po powlekaniu,
• po wcześniejszym szlifowaniu.

Ta informacja może być kluczowa przy ocenie procesu i ryzyka technologicznego.

Tabela: dane materiałowe potrzebne do zapytania

Dane materiałowe	Dlaczego są potrzebne?
Gatunek materiału	Wpływa na dobór ściernicy i parametrów
Twardość	Pomaga ocenić skrawalność i ryzyko przypaleń
Obróbka cieplna	Wpływa na stabilność wymiaru i warstwę utwardzoną
Powłoka	Może wymagać innej strategii szlifowania
Stan wejściowy powierzchni	Pozwala ocenić naddatek i czas cyklu
Naddatek	Decyduje o liczbie przejść i obciążeniu ściernicy
Nierównomierność naddatku	Może wpływać na stabilność procesu i jakość powierzchni

Wolumen, wielkość partii i miks detali

Dobór szlifierki CNC zależy nie tylko od geometrii detalu, ale też od organizacji produkcji. Ta sama część może wymagać innego rozwiązania, jeżeli będzie produkowana w ilości kilkuset sztuk rocznie, a innego przy produkcji wielkoseryjnej na kilka zmian.

Wolumen roczny a poziom automatyzacji

Wolumen produkcji wpływa na decyzję, czy wystarczy ręczny załadunek, czy warto rozważyć podajnik, robota, manipulator bramowy, pomiar automatyczny i sortowanie.

Przy dużym wolumenie znaczenia nabierają:

• czas cyklu,
• czas pomocniczy,
• automatyczny załadunek,
• automatyczny rozładunek,
• kontrola 100%,
• pomiar po procesie,
• praca wielozmianowa,
• stabilizacja wymiaru,
• ograniczenie wpływu operatora.

Przy małych seriach ważniejsza może być uniwersalność, szybkie przezbrojenie i ergonomia.

Wielkość partii a przezbrojenia

Wielkość partii mówi, jak często maszyna będzie przezbrajana. Jeżeli partia jest duża i powtarzalna, można rozważać bardziej dedykowane rozwiązania. Jeżeli partia jest mała, a referencji jest dużo, maszyna musi być elastyczna.

W zapytaniu warto podać:

• typową wielkość partii,
• minimalną partię,
• maksymalną partię,
• liczbę referencji,
• podobieństwo detali,
• częstotliwość przezbrojeń,
• wymagany czas zmiany referencji.

To wpływa na wybór między maszyną dedykowaną, uniwersalną, z ręcznym załadunkiem albo z elastyczną automatyzacją.

Liczba referencji

Jeżeli jedna szlifierka ma obsługiwać rodzinę detali, warto przesłać nie tylko jeden rysunek, ale reprezentatywny zestaw części: najmniejszą, największą, najtrudniejszą technologicznie i najczęściej produkowaną.

Dzięki temu dostawca może ocenić:

• zakres średnic,
• zakres długości,
• masę detali,
• podobieństwo mocowania,
• możliwość wspólnego oprzyrządowania,
• sens automatyzacji,
• ryzyko zbyt wąskiej konfiguracji maszyny.

Tabela: produkcja a kierunek doboru

Charakter produkcji	Najczęstszy kierunek
Jeden detal w dużej serii	Maszyna dedykowana, automatyzacja, pomiar, sortowanie
Rodzina podobnych detali	Elastyczna konfiguracja, możliwy robot, szybkie przezbrojenia
Wiele różnych detali	Maszyna uniwersalna, ręczny załadunek lub elastyczna automatyzacja
Krótkie serie	Ergonomia, szybkie ustawienie, dobra kontrola jakości
Produkcja wielozmianowa	Automatyzacja, stabilizacja procesu, ograniczenie wpływu operatora
Produkcja prototypowa	Uniwersalność i możliwość korekt technologii

Jaki proces szlifowania rozważasz?

Jeżeli znasz już proces, warto wpisać go w zapytaniu. Jeżeli nie masz pewności, lepiej opisać detal i wymagania, a dostawca pomoże dobrać właściwy kierunek.

Nie zawsze oczywiste jest, czy detal powinien być szlifowany między kłami, bezkłowo, w uchwycie, na szlifierce do otworów czy na maszynie uniwersalnej. Dlatego rysunek, tolerancje i wolumen są ważniejsze niż samo założenie typu maszyny.

Szlifowanie wałków, czopów, barków i czół

Jeżeli detal ma średnice zewnętrzne, czopy, barki lub czoła, w zapytaniu trzeba podać:

• zakres średnic,
• długość detalu,
• długości szlifowania,
• powierzchnie bazowe,
• sposób podparcia,
• wymagania bicia,
• wymagania współosiowości,
• tolerancje średnic,
• chropowatość,
• wolumen,
• czy wymagany jest pomiar w procesie.

Dla takich detali punktem odniesienia są szlifierki do wałków CNC.

Szlifowanie bezkłowe detali obrotowo-symetrycznych

Jeżeli detal jest prosty, cylindryczny i produkowany w dużej serii, warto rozważyć szlifowanie bezkłowe. W zapytaniu należy wtedy podać:

• średnicę detalu,
• długość detalu,
• tolerancję średnicy,
• chropowatość,
• kształt końców,
• materiał i twardość,
• wolumen,
• sposób podawania,
• wymagany proces przelotowy lub wgłębny,
• potrzebę sortowania i pomiaru.

Dla takich aplikacji właściwym kierunkiem mogą być szlifierki bezkłowe CNC.

Szlifowanie otworów i powierzchni wewnętrznych

Przy zapytaniu o szlifowanie otworów ważne są nie tylko średnica i tolerancja, ale też dostęp do otworu, długość szlifowania, sposób mocowania i relacje między otworem a innymi powierzchniami.

Warto podać:

• średnicę otworu,
• długość szlifowania,
• głębokość otworu,
• dostęp od jednej lub dwóch stron,
• wymagania współosiowości,
• wymagania bicia,
• chropowatość powierzchni wewnętrznej,
• sposób mocowania,
• wymagania pomiaru,
• czy szlifowane jest również czoło.

Dla takich zastosowań warto sprawdzić szlifierki do otworów CNC.

Szlifowanie średnicy zewnętrznej, otworu i czoła w jednym zamocowaniu

Jeżeli detal wymaga szlifowania średnicy zewnętrznej, otworu, barku lub czoła w jednym zamocowaniu, w zapytaniu trzeba bardzo dokładnie opisać relacje geometryczne między powierzchniami.

W takim przypadku ważne są:

• wspólne bazy,
• współosiowość otworu i średnicy zewnętrznej,
• bicie czoła,
• kolejność operacji,
• możliwość wykonania kilku powierzchni bez przekładania detalu,
• wymagany pomiar międzyoperacyjny lub końcowy.

Dla takich detali warto rozważyć szlifierki do wałków i otworów CNC, czyli maszyny uniwersalne do kilku operacji na jednym detalu.

Tabela: proces szlifowania a dane w zapytaniu

Jeżeli detal wymaga…	W zapytaniu podaj szczególnie…	Możliwy kierunek
Średnicy zewnętrznej i barku	Średnice, długości, bazy, współosiowość, bicie	Szlifierka do wałków CNC
Dużej serii prostych detali cylindrycznych	Średnica, długość, wolumen, proces przelotowy lub wgłębny	Szlifierka bezkłowa CNC
Otworu lub bieżni wewnętrznej	Średnica i długość otworu, dostęp, mocowanie, bicie	Szlifierka do otworów CNC
Średnicy zewnętrznej, otworu i czoła	Relacje geometryczne, bazy, kolejność operacji	Szlifierka do wałków i otworów CNC
Kilku detali z jednej rodziny	Zakres wymiarów, wspólne cechy, różnice między detalami	Maszyna elastyczna lub uniwersalna
Produkcji seryjnej z krótkim taktem	Czas cyklu, wolumen, sposób podawania, pomiar	Maszyna z automatyzacją

Pomiar, kontrola jakości i odbiór detalu

Sposób pomiaru ma duży wpływ na dobór szlifierki CNC. Jeżeli wymagania są wąskie, a produkcja seryjna, warto już w zapytaniu określić, czy pomiar ma być ręczny, w procesie, po procesie, okresowy czy wykonywany dla 100% detali.

Pomiar ręczny, pomiar w procesie czy pomiar po procesie?

Pomiar ręczny może być wystarczający przy małych seriach, produkcji prototypowej albo detalach o mniej krytycznych tolerancjach. Przy produkcji seryjnej i wąskich tolerancjach warto rozważyć pomiar w procesie lub po procesie.

Pomiar w procesie jest przydatny, gdy:

• wymiar musi być kontrolowany podczas szlifowania,
• występuje ryzyko dryfu wymiaru,
• detal jest drogi,
• tolerancje są bardzo wąskie,
• wymagana jest kompensacja zużycia ściernicy.

Pomiar po procesie ma sens, gdy:

• potrzebna jest kontrola 100%,
• detal musi zostać oczyszczony przed pomiarem,
• wymagane jest sortowanie OK/NOK,
• system ma korygować kolejne cykle,
• produkcja ma pracować z ograniczonym udziałem operatora.

Kiedy potrzebna jest kontrola 100%?

Kontrola 100% może być uzasadniona, gdy koszt braku jest wysoki, detal jest krytyczny jakościowo albo produkcja jest wielkoseryjna. Dotyczy to często elementów automotive, hydrauliki, łożysk, zaworów, pinów, tulei i detali współpracujących z innymi precyzyjnymi komponentami.

W zapytaniu warto napisać, czy wymagany jest:

• pomiar każdej sztuki,
• pomiar okresowy,
• zapis wyników,
• sortowanie detali,
• automatyczna korekcja procesu,
• zatrzymanie maszyny po przekroczeniu trendu.
• Jak opisać wymagania pomiarowe w zapytaniu?

Najlepiej wskazać, co ma być mierzone, kiedy ma być mierzone i jak wynik pomiaru ma wpływać na proces.

Przykład:

Wymagana kontrola średnicy zewnętrznej po szlifowaniu. Pomiar 100% detali, sortowanie OK/NOK, możliwość korekcji procesu na podstawie trendu wymiarowego.
Albo:

Wymagana kontrola średnicy w procesie ze względu na tolerancję ±0,003 mm i dużą serię produkcyjną.

Tabela: wymagania pomiarowe a konfiguracja

Wymaganie	Co może oznaczać dla maszyny?
Pomiar okresowy	Ergonomiczne stanowisko i łatwy dostęp operatora
Pomiar 100% po procesie	Stacja pomiarowa, sortowanie, możliwa automatyzacja
Pomiar w procesie	Integracja pomiaru ze sterowaniem maszyny
Korekcja na podstawie pomiaru	Komunikacja pomiaru z CNC lub PLC
Rejestracja wyników	Możliwa integracja z systemem jakości
Sortowanie OK/NOK	Automatyczny odbiór i separacja detali
Wąska tolerancja	Stabilna maszyna, pomiar i kontrola temperatury procesu

Automatyzacja, załadunek i miejsce w hali

Automatyzacja powinna być wspomniana już w pierwszym zapytaniu, nawet jeżeli nie jest jeszcze pewne, czy będzie konieczna. Informacja o planowanej produkcji seryjnej, pracy wielozmianowej lub ograniczeniu obsługi ręcznej wpływa na konfigurację maszyny i układ całej komórki.

Jeżeli automatyzacja zostanie pominięta na początku, późniejsze dodanie robota, manipulatora bramowego, podajnika lub pomiaru może być trudniejsze i droższe.

Kiedy wspomnieć o automatyzacji już w zapytaniu?

O automatyzacji warto napisać od razu, gdy:

• produkcja ma być seryjna,
• detal będzie produkowany na kilku zmianach,
• operator ma obsługiwać kilka maszyn,
• czas pomocniczy jest istotnym problemem,
• potrzebny jest automatyczny załadunek,
• wymagane jest sortowanie detali,
• potrzebny jest pomiar w procesie lub po procesie,
• planowana jest zrobotyzowana komórka,
• zakład chce ograniczyć wpływ operatora na stabilność procesu.

Jeżeli nie masz pewności, jaki poziom automatyzacji wybrać, wystarczy opisać cel: krótszy czas cyklu, mniej obsługi ręcznej, kontrola 100%, praca wielozmianowa albo stabilniejszy wymiar.

Więcej o tym, kiedy automatyzacja ma sens, znajdziesz w artykule: automatyzacja szlifowania CNC.

Jakie dane są potrzebne do automatycznego załadunku?

Do oceny automatycznego załadunku potrzebne są dane, których zwykle nie widać tylko w ogólnym opisie detalu. Trzeba określić, jak detal może być chwytany, orientowany, odkładany i kontrolowany.

W zapytaniu warto podać:

• masę detalu,
• geometrię chwytania,
• powierzchnie wrażliwe na uszkodzenie,
• sposób ułożenia detali przed procesem,
• sposób odbioru detali po procesie,
• wymagany takt,
• liczbę referencji,
• potrzebę mycia lub przedmuchu,
• wymagania sortowania,
• miejsce na bufor wejściowy i wyjściowy.

To pozwala określić, czy lepszy będzie podajnik, robot, manipulator bramowy, prosty system pobrania i odłożenia detalu, czy załadunek ręczny z dobrym pomiarem.

Miejsce w hali, media i bezpieczeństwo

Szlifierka CNC z automatyzacją wymaga odpowiedniego miejsca w hali. Trzeba uwzględnić nie tylko samą maszynę, ale również dostęp serwisowy, chłodzenie, filtrację, odciąg mgły olejowej, transport detali, ogrodzenie, zabezpieczenia i miejsce dla operatora.

W zapytaniu warto opisać:

• dostępną powierzchnię,
• wysokość hali,
• kierunek przepływu detali,
• miejsce na bufor wejściowy i wyjściowy,
• dostęp do mediów,
• wymagania odciągu,
• ograniczenia transportowe,
• wymagania bezpieczeństwa przy integracji z automatyzacją,
• zakres integracji stanowiska,
• planowany sposób odbioru maszyny.

Przy zautomatyzowanej komórce te informacje mogą mieć duży wpływ na projekt i koszt wdrożenia.

Aktualny proces i problem produkcyjny

Dobre zapytanie powinno opisywać nie tylko detal, ale również powód inwestycji. Inaczej dobiera się maszynę do nowego detalu, inaczej do zastąpienia starej szlifierki, a jeszcze inaczej do rozwiązania problemu z jakością, czasem cyklu lub brakiem operatorów.

Dlaczego warto opisać obecne problemy?

Jeżeli w obecnym procesie występują problemy, trzeba je opisać. Dostawca może wtedy dobrać nie tylko maszynę, ale również rozwiązanie technologiczne.

Warto wskazać, czy problemem są:

• przypalenia,
• drgania,
• niestabilny wymiar,
• stożkowatość,
• owalność,
• zła chropowatość,
• długi czas cyklu,
• zbyt duży udział pracy ręcznej,
• trudny pomiar,
• zbyt duża liczba braków,
• częste korekty operatora,
• brak powtarzalności między zmianami.

Jeżeli problemem jest niestabilny proces, sama wymiana maszyny lub dodanie automatyzacji może nie wystarczyć. Trzeba ustalić, czy przyczyna leży w technologii, ściernicy, chłodzeniu, mocowaniu, pomiarze, sztywności układu czy organizacji produkcji.

Czy zapytanie dotyczy nowego procesu, czy zamiany starej maszyny?

Przy nowym procesie kluczowy jest detal, wymagania jakościowe, wolumen i planowany sposób produkcji. Przy zamianie starej maszyny warto dodatkowo opisać obecny proces.

Do zapytania o zastąpienie starej szlifierki warto dodać:

• typ obecnej maszyny,
• obecny czas cyklu,
• obecny sposób mocowania,
• obecny sposób pomiaru,
• rodzaj ściernicy,
• problemy jakościowe,
• ograniczenia starej maszyny,
• powód wymiany,
• oczekiwany efekt po inwestycji.

Takie informacje pomagają uniknąć sytuacji, w której nowa maszyna powiela ograniczenia starego procesu.

Co jest celem inwestycji?

Cel inwestycji powinien być jasno opisany. Inaczej wygląda projekt nastawiony na najwyższą dokładność, inaczej na krótki czas cyklu, a inaczej na redukcję obsługi ręcznej.

Możliwe cele to:

• zwiększenie wydajności,
• poprawa dokładności,
• poprawa chropowatości,
• redukcja braków,
• stabilizacja wymiaru,
• skrócenie czasu cyklu,
• ograniczenie pracy ręcznej,
• automatyzacja produkcji,
• wdrożenie nowego detalu,
• zastąpienie starej maszyny,
• produkcja wielozmianowa,
• poprawa bezpieczeństwa i ergonomii.

Dobrze opisany cel pozwala dobrać rozwiązanie, które odpowiada na realny problem produkcyjny.

Czego nie pomijać w zapytaniu o szlifierkę CNC?

Wiele zapytań o szlifierkę CNC jest zbyt ogólnych. Brakuje w nich rysunku, tolerancji, materiału, wolumenu albo informacji o obecnym problemie. W efekcie dostawca musi dopytywać, a klient otrzymuje odpowiedź orientacyjną zamiast konkretnej rekomendacji.

Częsty brak w zapytaniu	Skutek
Brak rysunku detalu	Dobór maszyny jest tylko orientacyjny
Brak tolerancji	Nie da się ocenić dokładności, pomiaru i stabilności procesu
Brak materiału i twardości	Trudno dobrać ściernicę, chłodzenie i parametry
Brak informacji o naddatku	Trudno oszacować czas cyklu i obciążenie procesu
Brak chropowatości	Nie da się ocenić wymagań wykończenia powierzchni
Brak wolumenu	Nie wiadomo, czy automatyzacja ma sens
Brak wielkości partii	Trudno ocenić przezbrojenia i elastyczność
Brak informacji o pomiarze	Nie wiadomo, czy potrzebny jest pomiar w procesie lub po procesie
Brak opisu aktualnego problemu	Dostawca może dobrać maszynę, ale nie rozwiązać przyczyny
Brak informacji o hali	Ryzyko problemów z instalacją, automatyzacją i dostępem serwisowym

Gotowa checklista do skopiowania do maila

Poniżej znajduje się przykładowa struktura zapytania, którą można skopiować do maila i uzupełnić własnymi danymi.

Dzień dobry,

proszę o dobór / wycenę szlifierki CNC do następującego detalu:

1. Detal:

- nazwa detalu:
- rysunek w załączniku: tak / nie
- materiał:
- twardość:
- masa:
- wymiary gabarytowe:

2. Powierzchnie do szlifowania:

- średnica zewnętrzna:
- otwór / powierzchnia wewnętrzna:
- czoło:
- bark:
- inne powierzchnie:
- powierzchnie krytyczne:

3. Wymagania jakościowe:

- tolerancje wymiarowe:
- tolerancje geometryczne:
- chropowatość:
- wymagany pomiar:
- kontrola 100%: tak / nie

4. Produkcja:

- wolumen roczny:
- wielkość partii:
- liczba zmian:
- liczba referencji:
- planowany takt / czas cyklu:

5. Proces:

- obecna technologia:
- obecna maszyna:
- naddatek na szlifowanie:
- obecny czas cyklu:
- aktualne problemy:
- cel inwestycji:

6. Automatyzacja:

- ręczny załadunek / podajnik / robot / manipulator bramowy:
- pomiar w procesie / pomiar po procesie:
- automatyczny rozładunek:
- sortowanie detali OK/NOK:
- miejsce w hali:

7. Wymagania dodatkowe:

- test detalu:
- FAT / odbiór u producenta:
- SAT / odbiór po instalacji:
- zakres integracji z automatyzacją:
- termin realizacji:
- uruchomienie:
- serwis:

Nie musisz mieć od razu wszystkich informacji. Warto jednak przesłać jak najwięcej danych, szczególnie rysunek, tolerancje, materiał, twardość, wolumen i opis powierzchni szlifowanych.

Powiązane poradniki i kolejne kroki

Jeżeli nie masz jeszcze pewności, jaki typ szlifierki będzie właściwy, warto zacząć od określenia procesu i powierzchni do szlifowania. Poniższe materiały pomogą uporządkować decyzję przed wysłaniem zapytania.

Potrzeba użytkownika	Rekomendowany materiał
Chcę dobrać szlifierkę do średnic zewnętrznych, czopów, barków lub czół	Szlifierki do wałków CNC
Mam dużą serię prostych detali obrotowo-symetrycznych	Szlifierki bezkłowe CNC
Szlifuję otwory, tuleje, bieżnie lub powierzchnie wewnętrzne	Szlifierki do otworów CNC
Chcę szlifować średnicę zewnętrzną, otwór, bark lub czoło w jednym zamocowaniu	Szlifierki do wałków i otworów CNC
Chcę zrozumieć automatyzację szlifowania CNC	Automatyzacja szlifowania CNC
Porównuję szlifowanie wałków między kłami i bezkłowe	Szlifowanie wałków między kłami czy bezkłowe?
Chcę dobrać szlifierkę do otworów CNC	Szlifierka do otworów CNC – jak dobrać?
Chcę dobrać modele CLG do szlifowania bezkłowego	CLG-4015, CLG-5020/6015, CLG-6025 i CLG-6030 TG

FAQ – zapytanie o szlifierkę CNC

Czy do zapytania o szlifierkę CNC konieczny jest rysunek detalu?

Do wstępnej rozmowy nie zawsze, ale do rzetelnego doboru maszyny rysunek jest bardzo ważny. Pozwala określić powierzchnie szlifowane, bazy, tolerancje, chropowatość, sposób mocowania i wymagania pomiarowe. Bez rysunku dobór będzie orientacyjny.

Jakie tolerancje trzeba podać przy doborze szlifierki?

Najważniejsze są tolerancje powierzchni krytycznych: średnicy zewnętrznej, otworu, czoła, barku oraz tolerancje geometryczne, takie jak okrągłość, walcowość, współosiowość, bicie i prostopadłość. Warto też wskazać, które tolerancje są krytyczne funkcjonalnie.

Czy wystarczy podać zakres średnic maszyny?

Nie. Zakres średnic to tylko jeden z parametrów. Do doboru szlifierki CNC potrzebne są również tolerancje, długość detalu, materiał, twardość, naddatek, chropowatość, sposób mocowania, wolumen, wymagany pomiar i informacja o automatyzacji.

Jak opisać chropowatość po szlifowaniu?

Najlepiej podać konkretną wartość, na przykład Ra lub Rz, oraz wskazać, której powierzchni dotyczy. Warto zaznaczyć, czy chropowatość dotyczy średnicy zewnętrznej, otworu, czoła, barku, powierzchni uszczelniającej czy powierzchni współpracującej z łożyskiem.

Czy trzeba podać materiał i twardość?

Tak. Materiał i twardość wpływają na dobór ściernicy, chłodzenia, parametrów szlifowania, ryzyko przypaleń i czas cyklu. Sama informacja „stal” jest zwykle niewystarczająca. Warto podać gatunek materiału, twardość i informację o obróbce cieplnej lub powłoce.

Jak wolumen produkcji wpływa na dobór szlifierki CNC?

Wolumen decyduje o tym, czy lepsza będzie maszyna uniwersalna, maszyna produkcyjna, szlifierka bezkłowa, automatyczny załadunek, robot, manipulator bramowy, pomiar po procesie lub sortowanie. Przy dużej serii automatyzacja może mieć duży wpływ na koszt jednostkowy.

Kiedy w zapytaniu wspomnieć o automatyzacji?

O automatyzacji warto wspomnieć od razu, jeżeli planowana jest produkcja seryjna, praca wielozmianowa, ograniczenie obsługi ręcznej, kontrola 100%, automatyczny załadunek lub sortowanie detali. Nawet jeżeli poziom automatyzacji nie jest jeszcze ustalony, warto opisać cel.

Czy można wysłać zapytanie bez gotowego procesu technologicznego?

Tak. Jeżeli nie masz gotowego procesu, prześlij rysunek detalu, materiał, tolerancje, chropowatość, naddatek, wolumen i opis oczekiwanego efektu. Na tej podstawie można wstępnie określić właściwy kierunek: szlifowanie wałków, szlifowanie bezkłowe, szlifowanie otworów albo proces uniwersalny.

Co podać, jeśli chcę zastąpić starą szlifierkę?

Warto podać typ obecnej maszyny, obecny czas cyklu, sposób mocowania, sposób pomiaru, używaną ściernicę, aktualne problemy, ograniczenia maszyny i oczekiwany efekt po inwestycji. Dzięki temu nowa szlifierka nie będzie tylko zamiennikiem starej, ale rozwiązaniem problemu produkcyjnego.

Czy Tradensa może pomóc dobrać typ szlifierki na podstawie detalu?

Tak. Najlepiej przesłać rysunek detalu, tolerancje, materiał, twardość, chropowatość, naddatek, wolumen i informację o planowanej automatyzacji. Na tej podstawie można określić, czy właściwa będzie szlifierka do wałków CNC, szlifierka bezkłowa CNC, szlifierka do otworów CNC czy szlifierka do wałków i otworów CNC.

Przygotuj zapytanie i dobierz szlifierkę CNC z Tradensa

Dobrze przygotowane zapytanie przyspiesza dobór maszyny, ogranicza liczbę dodatkowych pytań i pozwala szybciej przejść od ogólnej rozmowy do konkretnej konfiguracji.

Przygotuj rysunek detalu, tolerancje, materiał, twardość, chropowatość, naddatek, wolumen produkcji, sposób pomiaru i informację o planowanej automatyzacji. Na tej podstawie Tradensa pomoże dobrać właściwy typ szlifierki CNC, konfigurację, oprzyrządowanie, pomiar, poziom automatyzacji oraz wymagania do testu detalu i uruchomienia.

Do wstępnej analizy przygotuj:

• rysunek detalu,
• materiał i twardość,
• powierzchnie szlifowane,
• tolerancje wymiarowe,
• tolerancje geometryczne,
• chropowatość,
• naddatek na szlifowanie,
• wolumen roczny,
• wielkość partii,
• liczbę zmian,
• liczbę referencji,
• obecny lub wymagany czas cyklu,
• sposób pomiaru,
• opis aktualnego problemu produkcyjnego,
• informację o miejscu w hali,
• wymagania dotyczące automatyzacji, integracji stanowiska i odbioru maszyny.

Skontaktuj się z Tradensa, jeżeli chcesz przygotować zapytanie o szlifierkę CNC i dobrać maszynę do konkretnego detalu, tolerancji, wolumenu i oczekiwanego procesu produkcyjnego.

Prześlij rysunek detalu i dobierz szlifierkę CNC z ekspertem Tradensa.
