Rodzaje połączeń stosowane w węglikach spiekanych
laczenie-plytek-z-weglika-spiekanego

Rodzaje połączeń stosowane w węglikach spiekanych

Ze względów kosztowych wiele części z węglika spiekanego nie jest produkowanych jako części monolityczne tylko jako mniejsza składowa, która musi zostać połączona z korpusem lub inną częścią bazową. Takim przykładem są np. wiertła do betonu z końcówką węglikową, piły taśmowe z wlutowanymi ostrzami węglikowymi, czy noże tokarskie z dokręcanymi płytkami z węglika spiekanego.

Podstawowe typy połączeń węglików spiekanych:

Łączenia materiałowe:

  • Lutowanie
  • Spawanie
  • Klejenie

Łączenia ściskowe:

  • Połączenie skurczowe

Połączenia kształtowe:

  • Połączenia śrubowe
  • Połączenia zaciskowe
  • Połączenia odlewowe

Złącze węglik-korpus musi zostać odpowiednio zaprojektowane:

  • Węglik spiekany jest materiałem kruchym, stąd krawędzie należy odpowiednio zabezpieczyć przed pękaniem (np. faza, krzywizna, promienie itp.)
  • Zarówno węglik spiekany jak i korpus podczas obróbki mogą się różnie zachowywać w odpowiedzi na generowane ciepło, musi to zostać uwzględnione w konstrukcji złącza.

Najpopularniejsze metody łączenia węglika spiekanego z korpusami lub innymi częściami to lutowanie i połączenia śrubowe.

Lutowanie węglika spiekanego


 Wlutowane w korpus płytki z węglika spiekanego

Lutowanie węglika spiekanego odbywa się przy użyciu topnika jako środka zabezpieczającego przed utlenianiem. Stręfę lutowania należy mechanicznie oczyścić i odtłuścić. Następnie części pozycjonujemy i szybko nagrzewamy od strony podłoża. Topnik zostaje zastąpiony lutem i poprzez powolne chłodzenie (w celu uniknięcia naprężeń) następuje połączenie.

Rozróżniamy następuję rodzaje lutowania, w tym węglików spiekanych:

  • Lutowanie miękkie:
    • Temperatura pracy <450 °C
    • Wada: niska wytrzymałość mechaniczna
    • Zaleta: możliwe łączenie dużych powierzchni przy minimalnych naprężeniach lutowniczych
  • Lutowanie twarde:
    • Temperatura pracy >450 °C
    • Wada: ograniczone wymiary lutowanych elementów
    • Zaleta: wysoka wytrzymałość mechaniczna

Lutowanie węglika spiekanego odbywa się powyżej 450 °C, luty łączące węglik z korpusem lub inną częścią muszą być wytrzymałe mechanicznie i termicznie.

Połączenia śrubowe węglika spiekanego

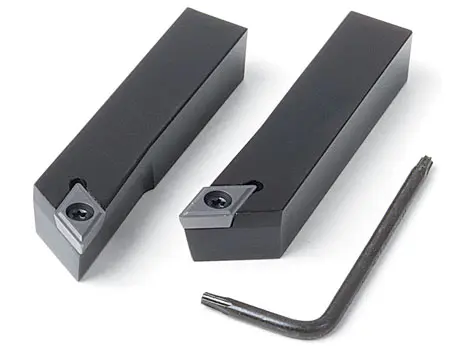

 Dokręcane na śruby płytki tokarskie z węglika spiekanego

Części z węglika spiekanego mają przeważnie wykonany otwór, przez który możliwe jest wykonanie połączenia śrubowego.  Możliwe jest wykonanie gwintu bezpośrednio w węgliku spiekanym, ale należy mieć na uwadze, że jest to bardzo kosztowne. Gwinty w węgliku spiekanym mogą być formowane, szlifowane oraz erodowane. Gwint w częściach z węglika spiekanego przez kruchość jest podatny na zjawisko karbu. Może to przy dużych obciążeniach lub wysokim momencie obrotowym skutkować pęknięciami. Stąd często spotykaną alternatywą są klejone lub lutowane i nagwintowane stalowe tuleje.

Pozostałe połączenia węglika spiekanego

Warte omówienia jest również pasowanie skurczowe, które jest wykorzystywane do łączenia przeważnie części z węglika spiekanego o większych wymiarach. Przykładowo rdzeń węglikowy może zostać wciśnięty w korpus poprzez wprasowanie na zimno lub gorąco. Ewentualne powstałe naprężenia węglika spiekanego mogą zostać skompensowane przez wytrzymałość na rozciąganie korpusu stalowego. W tej metodzie i przed połączeniem należy bardzo precyzyjnie wykończyć oba elementy, np. szlifowaniem i honowaniem. Pęknięcie w takim sposobie łączenia jest możliwe, jeżeli skurcze montażowe nie skompensują sił działających układ podczas pracy narzędzia z węglika spiekanego.

Zapraszamy również do zapoznania się z naszą ofertą oraz pozostałymi artykułami w zakresie prętów i półfabrykatów z węglika spiekanego:

  • Oferta:
    • Pręty i półfabrykaty z węglika spiekanego bez kanałów chłodzących - tutaj.
    • Pręty z węglika spiekanego z kanałami chłodzącymi - tutaj.
    • Półfabrykaty i części z węglika spiekanego - tutaj
  • Artykuły:
    • Co to jest węglik spiekany i jak powstaje? - tutaj.
    • Rodzaje, zastosowania oraz właściwości węglika spiekanego - tutaj.
    • Jakie są metody obróbki węglika spiekanego? - tutaj.
    • Tolerancje prętów z węglika spiekanego z firmy Gesac - tutaj.
