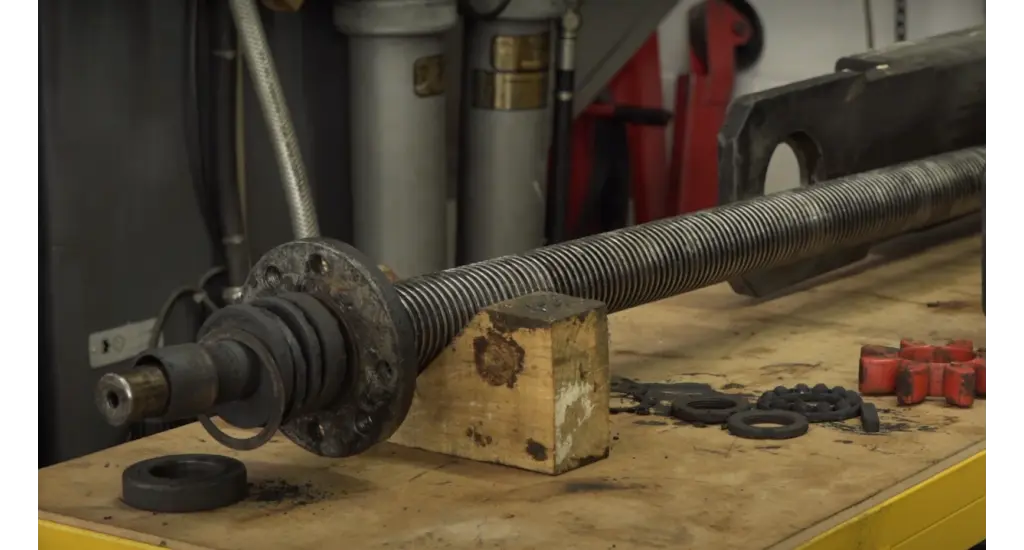

Zużycie śruby kulowej może powodować pogorszenie dokładności pozycjonowania, wzrost luzu, hałas, nagrzewanie nakrętki, nierówny moment ruchu oraz błędy widoczne na obrabianych detalach. Objawy te nie zawsze oznaczają jednak, że uszkodzona jest sama śruba.
Podobne problemy mogą wynikać z zużycia łożysk podporowych, poluzowania oprawy nakrętki, niewłaściwego smarowania, nieosiowego montażu, uszkodzenia prowadnic, sprzęgła albo układu pomiarowego.
Prawidłowa diagnostyka powinna więc obejmować cały łańcuch napędowy: silnik, sprzęgło, podpory, wał, nakrętkę, mocowanie, prowadnice i układ sterowania.
Wczesne rozpoznanie zużycia ma duże znaczenie. Dalsza praca z uszkodzonym nawrotnikiem, zanieczyszczonym smarem albo uszkodzoną bieżnią może szybko doprowadzić do rozszerzenia uszkodzeń i całkowitego zablokowania osi.
Sprawdź ofertę i powiązane usługi
Naprawa i regeneracja śrub kulowych
Zobacz ofertę nowych śrub kulowych i śrub pociągowych
Dorabianie śrub kulowych według rysunku lub wzorca
Najczęstsze objawy zużycia śruby kulowej
| Objaw | Możliwa przyczyna |
| Rosnący luz przy zmianie kierunku | Zużycie bieżni, kulek, utrata preloadu lub problem z podporami |
| Luz większy tylko w części przesuwu | Miejscowe zużycie wału lub nakrętki |
| Chrobotanie podczas ruchu | Uszkodzenie bieżni, kulek, nawrotnika albo zanieczyszczenie |
| Cykliczne stukanie | Lokalna wada bieżni, element recyrkulacji lub łożysko |
| Nagrzewanie nakrętki | Brak smarowania, nadmierny preload, nieosiowość lub uszkodzenie kulek |
| Nagrzewanie oprawy końcowej | Łożyska podporowe, napięcie pakietu albo błędny montaż |
| Nierówny moment ruchu | Miejscowe zużycie, wygięcie wału, zabrudzenie lub nieosiowość |
| Zacinanie w określonym położeniu | Uszkodzenie bieżni, zbyt duże kulki albo niewspółosiowość |
| Wzrost prądu serwonapędu | Większe opory ruchu, uszkodzenie łożysk, preload lub brak smarowania |
| Pogorszenie okrągłości detali | Luz osi, problem z nawrotem lub interpolacją |
| Różny wymiar zależnie od kierunku dojazdu | Luz nawrotny albo odkształcenie osi |
| Wzrost hałasu wraz z prędkością | Bieżnia, recyrkulacja, łożyska lub smarowanie |
Pojedynczy objaw zwykle nie wystarcza do wskazania przyczyny. Najbardziej wiarygodny obraz daje połączenie pomiaru luzu, obserwacji temperatury, analizy dźwięku, kontroli momentu ruchu i sprawdzenia zachowania osi w różnych położeniach.
Jak zużywa się śruba kulowa?
Śruba kulowa przenosi obciążenie przez kontakt kulek z bieżniami wału i nakrętki. W każdym cyklu powierzchnie robocze są obciążane w strefach kontaktu.
Z czasem mogą wystąpić:
- zmęczenie kontaktowe powierzchni bieżni,
- zużycie powierzchni bieżni,
- zużycie kulek,
- spadek preloadu,
- wzrost luzu,
- uszkodzenie elementów recyrkulacji,
- korozja,
- wgniecenia po zanieczyszczeniach,
- trwałe odkształcenia po przeciążeniu.
Zużycie nie musi rozwijać się równomiernie na całej długości wału.
W wielu maszynach największa liczba cykli przypada na środkowy fragment przesuwu. Końce śruby mogą pozostawać w dobrym stanie, podczas gdy najczęściej używana strefa wykazuje wyraźnie większy luz i nierówny moment ruchu.
Zużycie bieżni wału
Bieżnia wału jest jedną z najważniejszych powierzchni roboczych mechanizmu. Jej stan wpływa na płynność ruchu, sztywność, preload i trwałość kulek.
Typowe uszkodzenia bieżni to:
- miejscowe wżery,
- łuszczenie powierzchni,
- zarysowania,
- ślady korozji,
- odkształcenia po przeciążeniu,
- zużycie profilu,
- wgniecenia spowodowane twardymi zanieczyszczeniami.
Objawy zużytej bieżni wału
Zużycie może powodować:
- wzrost luzu w określonym położeniu,
- cykliczny hałas,
- drgania,
- nierówny moment,
- zacinanie,
- pogorszenie preloadu,
- obecność metalicznych cząstek w smarze.
Jeżeli uszkodzenie występuje tylko na krótkim odcinku, objawy mogą pojawiać się przy każdym przejściu nakrętki przez tę samą pozycję.
Zużycie bieżni nakrętki
Bieżnia nakrętki zużywa się równocześnie z bieżnią wału, ale jej stanu zazwyczaj nie można ocenić bez demontażu i czyszczenia.
Zużycie nakrętki może powodować:
- utratę preloadu,
- wzrost luzu,
- nierówny kontakt kulek,
- wzrost hałasu,
- pogorszenie sztywności,
- szybki powrót luzu po samej wymianie kulek.
To ostatnie zjawisko jest szczególnie istotne. Jeżeli zużyty profil bieżni nie zapewnia prawidłowego kontaktu, zastosowanie nowych lub większych kulek nie musi przywrócić trwałych parametrów.
Może jedynie chwilowo ograniczyć luz, a jednocześnie zwiększyć opory i ryzyko zacinania.
Zużycie i uszkodzenie kulek
Kulki przenoszą obciążenie pomiędzy wałem i nakrętką. Powinny mieć właściwą średnicę, dokładność kształtu i jakość powierzchni.
Typowe problemy obejmują:
- mikrouszkodzenia powierzchni,
- wymiana kulek, prostowanie, regulacja lub naprawa podpór,
- korozję,
- wgniecenia,
- ścieranie,
- różnice średnic,
- uszkodzenie przez zanieczyszczenia,
- niewłaściwy dobór podczas wcześniejszej naprawy.
Uszkodzone kulki mogą powodować chrobotanie, nierówny moment, nagrzewanie oraz wtórne niszczenie bieżni.
Nie należy mieszać kulek o przypadkowych średnicach i klasach dokładności. Nawet niewielkie różnice mogą prowadzić do nierównomiernego rozkładu obciążenia.
Utrata preloadu (napięcia wstępnego)
Preload jest kontrolowanym napięciem wstępnym pomiędzy elementami mechanizmu. Ogranicza luz i zwiększa sztywność.
W miarę zużywania się bieżni i kulek preload może stopniowo maleć.
Objawy utraty preloadu to:
- większy ruch jałowy przy nawrocie,
- pogorszenie sztywności,
- wzrost błędu pozycjonowania pod obciążeniem,
- gorsza interpolacja kołowa,
- różnice wyniku zależne od kierunku dojazdu,
- większa podatność na drgania.
Utrata preloadu nie zawsze daje od razu duży luz mierzalny bez obciążenia. Mechanizm może nadal wyglądać na „ciasny”, ale wykazywać nadmierne odkształcenie pod siłą.
Szczegółowe informacje o luzie, pomiarze i źródłach ruchu jałowego znajdują się w artykule:
Luz na śrubie kulowej - przyczyny, pomiar i sposoby usunięcia
Uszkodzenie systemu recyrkulacji kulek
Po przejściu przez obciążoną strefę kulki muszą zostać zawrócone i ponownie wprowadzone pomiędzy bieżnie. Odpowiada za to system recyrkulacji.
W zależności od konstrukcji mogą to być między innymi:
- rurki nawrotne,
- deflektory,
- kanały wewnętrzne,
- nawrotniki boczne lub promieniowe.
Budowę nakrętki i najczęściej stosowane systemy obiegu kulek opisujemy szerzej w artykule o budowie i zasadzie działania śruby kulowej.
Uszkodzenie systemu recyrkulacji może powodować:
- okresowe stukanie,
- nierówny przepływ kulek,
- zacinanie,
- blokowanie nakrętki,
- wysypywanie kulek,
- gwałtowny wzrost momentu,
- całkowite zatrzymanie mechanizmu.
Dalsza praca z uszkodzonym nawrotnikiem jest szczególnie niebezpieczna. Kulki mogą zakleszczyć się, uszkodzić bieżnię albo rozerwać element recyrkulacji.
W razie nagłego pojawienia się metalicznego stukania lub blokowania osi należy zatrzymać maszynę i przeprowadzić diagnostykę.
Smarowanie a objawy zużycia
Nieprawidłowe smarowanie może powodować objawy bardzo podobne do zużycia mechanicznego.
Brak smaru
Niedostateczna ilość środka smarnego prowadzi do:
- wzrostu tarcia,
- nagrzewania,
- hałasu,
- uszkodzenia powierzchni,
- przyspieszonego zużycia kulek i bieżni.
Niewłaściwy środek smarny
Zbyt gęsty smar może zwiększać moment ruchu, zwłaszcza w niskiej temperaturze i przy dużej prędkości.
Zbyt rzadki może nie tworzyć wystarczającej warstwy ochronnej pod obciążeniem.
Dobór powinien uwzględniać:
- obciążenie,
- prędkość,
- temperaturę,
- cykl pracy,
- kompatybilność materiałową,
- warunki środowiskowe.
Nadmiar smaru
Zbyt duża ilość może zwiększać opory i temperaturę, szczególnie bezpośrednio po uzupełnieniu.
Nie oznacza to jednak, że każdy chwilowy wzrost momentu po smarowaniu jest uszkodzeniem mechanizmu.
Zanieczyszczony smar
Pył, wióry, chłodziwo i produkty zużycia mogą zmienić środek smarny w pastę ścierną.
Objawy obejmują:
- ciemny lub metaliczny smar,
- chrobotanie,
- wzrost momentu,
- uszkodzenia bieżni,
- przyspieszony wzrost luzu.
Mieszanie niezgodnych smarów
Niektóre środki smarne mogą być wzajemnie niekompatybilne. Po zmieszaniu może dojść do zmiany konsystencji, oddzielania oleju albo pogorszenia właściwości.
Przy zmianie rodzaju smaru trzeba uwzględnić zalecenia techniczne i stan pozostałości poprzedniego środka.
Nagrzewanie śruby kulowej
Wzrost temperatury nie zawsze oznacza zużycie, ale jest ważnym sygnałem diagnostycznym.
Ciepło może powstawać w:
- nakrętce,
- bieżniach,
- kulkach,
- uszczelnieniach,
- łożyskach podporowych,
- sprzęgle,
- silniku.
Dlaczego nagrzewa się nakrętka?
Możliwe przyczyny to:
- zbyt wysoki preload,
- brak smarowania,
- nadmiar lub niewłaściwy smar,
- nieosiowy montaż,
- uszkodzenie kulek,
- uszkodzenie bieżni,
- zbyt duża prędkość,
- zabrudzenie uszczelnień.
Dlaczego nagrzewają się podpory?
Najczęstsze przyczyny:
- uszkodzone łożyska,
- zbyt duże napięcie wstępne,
- błędny montaż pakietu,
- niewłaściwe pasowanie,
- brak smarowania,
- nieosiowość względem wału.
Nie należy przyjmować jednej uniwersalnej temperatury granicznej. Istotne jest porównanie z normalnym stanem tej samej maszyny, warunkami cyklu oraz zaleceniami producenta.
Szybki wzrost temperatury, duża różnica pomiędzy podobnymi osiami albo jednoczesny wzrost momentu i hałasu wymagają dalszej diagnostyki.
Hałas śruby kulowej
Rodzaj dźwięku może pomóc wstępnie zawęzić przyczynę.
Jednostajny szum
Może wynikać z:
- normalnego ruchu kulek,
- wysokiej prędkości,
- rodzaju systemu recyrkulacji,
- smarowania.
Jeżeli szum stopniowo narasta, trzeba sprawdzić stan smaru, bieżni i łożysk.
Chrobotanie
Często wskazuje na:
- zanieczyszczenie,
- uszkodzone kulki,
- wżery,
- łuszczenie bieżni,
- niewłaściwe smarowanie.
Cykliczne stukanie
Jeżeli dźwięk powtarza się przy każdym obrocie lub w konkretnym miejscu przesuwu, możliwe są:
- lokalne uszkodzenie bieżni,
- wygięcie wału,
- uszkodzony nawrotnik,
- wada łożyska,
- niewspółosiowość.
Hałas przy zmianie kierunku
Może pochodzić z:
- luzu,
- utraty preloadu,
- sprzęgła,
- oprawy nakrętki,
- łożysk,
- połączeń mechanicznych.
Hałas przesuwający się razem z nakrętką
Jeżeli źródło dźwięku zmienia położenie razem z nakrętką, bardziej prawdopodobne są problemy z bieżnią, kulkami lub recyrkulacją niż z nieruchomą oprawą łożyskową.
Nierówny moment ruchu
Moment potrzebny do obracania śruby powinien być możliwie równomierny w całym roboczym zakresie, z uwzględnieniem konstrukcji, preloadu, smarowania i obciążenia.
Wyraźne zmiany oporu mogą wskazywać na:
- miejscowe zużycie bieżni,
- wygięcie wału,
- zabrudzenie,
- uszkodzone kulki,
- zbyt duży preload,
- zbyt duże kulki,
- nieosiowość podpór,
- niewłaściwe ustawienie oprawy nakrętki,
- uszkodzone uszczelnienie.
Jeżeli śruba pracuje lekko w najbardziej zużytej strefie, a ciężko przy końcach, może to oznaczać nierównomierne zużycie.
W takim przypadku samo zastosowanie większych kulek może doprowadzić do zacinania w mniej zużytych miejscach.
Zacinanie w określonym położeniu
Zacinanie jest objawem, którego nie należy ignorować.
Może wynikać z:
- miejscowego uszkodzenia bieżni,
- odkształcenia wału,
- zanieczyszczenia,
- nieprawidłowego nawrotu kulek,
- nieosiowości,
- nadmiernego preloadu,
- źle dobranych kulek,
- uszkodzenia oprawy.
Jeżeli opór występuje dokładnie w tym samym miejscu przesuwu, trzeba sprawdzić zarówno wał, jak i geometrię montażu.
Jeżeli zmienia się po poluzowaniu mocowania nakrętki lub podpory, problem może dotyczyć współosiowości, a nie samej bieżni.
Objawy zużycia widoczne na detalu CNC
Stan śruby kulowej może wpływać bezpośrednio na jakość obróbki.
Różnice wymiaru zależne od kierunku dojazdu
Ten sam punkt osiągany z dwóch stron może mieć inną rzeczywistą pozycję. Często wskazuje to na luz nawrotny albo odkształcenie osi.
Pogorszenie okrągłości
Podczas interpolacji kołowej osie wielokrotnie zmieniają kierunek. Luz, mała sztywność i opóźniona reakcja mogą powodować odchyłki w miejscach nawrotu.
Uskoki na konturze
W punkcie zmiany kierunku może pojawić się widoczny ślad lub niewielki uskok powierzchni.
Falowanie lub drgania powierzchni
Zużyta albo niedostatecznie sztywna oś może reagować niestabilnie na zmienne siły skrawania.
Pogorszenie powtarzalności
Kolejne detale mogą wykazywać większy rozrzut wymiarów, szczególnie po zmianie kierunku albo po rozgrzaniu maszyny.
Trudność utrzymania korekcji
Jeżeli operator coraz częściej musi zmieniać korekcje, a błąd zależy od położenia osi, przyczyną może być nierównomierne zużycie mechanizmu.
Objawy widoczne w sterowaniu CNC
Sterowanie może dostarczyć cennych informacji, ale jego wskazania nie są dowodem uszkodzenia konkretnego elementu.
Możliwe objawy to:
- wzrost prądu serwonapędu,
- wzrost błędu nadążania,
- alarmy przeciążenia,
- problemy przy dużym przyspieszeniu,
- niestabilność regulacji,
- potrzeba zwiększania kompensacji luzu,
- różne obciążenie w zależności od kierunku ruchu.
Wzrost prądu serwa
Może oznaczać większe opory mechaniczne, ale również:
- wzrost siły technologicznej,
- problem z prowadnicami,
- uszkodzenie łożysk,
- nieosiowość,
- zimny lub niewłaściwy smar,
- zmianę parametrów napędu.
Najbardziej wartościowe jest porównanie z wcześniejszymi danymi tej samej osi przy podobnym cyklu, temperaturze i obciążeniu.
Wzrost kompensacji luzu
Jeżeli konieczne jest regularne zwiększanie wartości kompensacji, może to wskazywać na postępujące zużycie.
Kompensacja nie przywraca jednak sztywności i nie naprawia mechanizmu. Może jedynie ograniczyć część błędu przy nawrocie.
Jak odróżnić zużycie śruby od uszkodzenia łożysk?
| Obserwacja | Bardziej prawdopodobne źródło | |
| Cały wał przesuwa się osiowo w oprawie | Łożyska podporowe, nakrętka ustalająca lub osadzenie | |
| Wał jest ustalony, a nakrętka przesuwa się względem bieżni | Zespół śruba–nakrętka | |
| Hałas pochodzi z końca wału | Łożyska podporowe albo sprzęgło | |
| Hałas przesuwa się razem z nakrętką | Kulki, bieżnia, nawrotnik lub uszczelnienie | |
| Grzeje się głównie oprawa końcowa | Łożyska lub ich napięcie | |
| Grzeje się głównie nakrętka | Preload, smarowanie, bieżnia albo nieosiowość | |
| Luz jest podobny na całej długości | Podpory, mocowanie lub równomierne zużycie | |
| Luz jest większy w środkowej części | Miejscowe zużycie bieżni | |
| Opór zmienia się po poluzowaniu oprawy nakrętki | Nieosiowość lub błąd montażu | |
| Cykliczny dźwięk występuje przy każdym obrocie | Łożysko, wygięcie wału lub miejscowe uszkodzenie |
Ostateczne rozdzielenie źródeł problemu często wymaga pomiarów w kilku punktach jednocześnie.
Czy problem może pochodzić z prowadnic?
Tak. Zużycie lub nieprawidłowe ustawienie prowadnic może powodować objawy podobne do problemów ze śrubą.
Możliwe zjawiska to:
- przemieszczenie stołu pod obciążeniem,
- luz wózków lub ślizgów,
- zużycie klinów,
- zakleszczanie osi,
- nierówny opór,
- zmiana geometrii podczas ruchu,
- odkształcenie korpusu.
Jeżeli czujnik mierzy ruch stołu, wynik obejmuje wszystkie elementy pomiędzy podstawą czujnika i punktem pomiaru.
Nieprawidłowo ustawiony czujnik może więc wskazać ruch prowadnic, konstrukcji lub mocowania jako rzekomy luz śruby.
Podstawowa diagnostyka śruby kulowej na maszynie
Poniższe działania mają charakter ogólny. Pomiary powinny być wykonywane przez wykwalifikowany personel zgodnie z dokumentacją maszyny i zasadami bezpieczeństwa.
1. Zabezpiecz maszynę
Przed kontrolą należy uniemożliwić przypadkowe uruchomienie osi.
W osi pionowej trzeba dodatkowo zabezpieczyć elementy przed opadaniem.
2. Zapisz objawy i warunki
Należy zanotować:
- kiedy problem się pojawia,
- w jakim położeniu osi,
- przy jakiej prędkości,
- po jakim czasie pracy,
- przy jakiej temperaturze,
- w którym kierunku ruchu.
3. Zmierz luz w kilku położeniach
Pomiar tylko w jednym miejscu może nie ujawnić miejscowego zużycia.
Warto porównać:
- początek zakresu,
- środek najczęściej używanego obszaru,
- koniec zakresu.
4. Obserwuj wał i nakrętkę
Trzeba ustalić, czy przy zmianie obciążenia:
- wał przesuwa się w podporach,
- nakrętka porusza się względem wału,
- oprawa nakrętki przesuwa się względem stołu.
5. Sprawdź temperaturę
Należy porównać temperaturę:
- nakrętki,
- podpory napędowej,
- podpory swobodnej,
- sprzęgła,
- silnika.
Najważniejsze jest porównanie z normalnym stanem tej samej maszyny.
6. Posłuchaj pracy osi
Warto ustalić:
- czy hałas jest stały czy cykliczny,
- czy pojawia się tylko przy nawrocie,
- czy zmienia się z prędkością,
- czy przesuwa się razem z nakrętką.
7. Sprawdź smarowanie
Należy ocenić:
- ilość smaru,
- jego wygląd,
- obecność zanieczyszczeń,
- historię smarowania,
- zgodność użytego środka.
8. Porównaj prąd serwa
Jeżeli sterowanie umożliwia podgląd obciążenia, warto porównać:
- oba kierunki ruchu,
- różne położenia osi,
- pracę na zimno i po rozgrzaniu,
- aktualne dane z wcześniejszymi zapisami.
9. Wykonaj test dokładności
W zależności od maszyny może to być:
- pomiar czujnikiem zegarowym,
- test nawrotu,
- test interpolacji kołowej,
- wykonanie detalu kontrolnego,
- pomiar liniałem lub interferometrem.
Diagnostyka po demontażu
Po zdemontowaniu zespołu możliwa jest bardziej szczegółowa ocena.
Zakres może obejmować:
- identyfikację mechanizmu,
- czyszczenie,
- oględziny wału,
- kontrolę bieżni,
- kontrolę nakrętki,
- pomiar prostoliniowości,
- pomiar luzu,
- pomiar momentu ruchu,
- ocenę preloadu,
- kontrolę kulek,
- sprawdzenie elementów recyrkulacji,
- kontrolę uszczelnień i zgarniaczy,
- ocenę czopów łożyskowych,
- kontrolę zakończeń wału.
W niektórych przypadkach niezbędne jest sprawdzenie mechanizmu na całej długości, ponieważ objawy mogą być nierównomierne.
Czy wymiana kulek wystarczy?
Czasami tak, ale nie jest to uniwersalna naprawa.
Wymiana kulek może być uzasadniona, gdy:
- bieżnie zachowały właściwą geometrię,
- zużycie jest niewielkie i równomierne,
- nie ma rozległych wżerów ani łuszczenia,
- elementy recyrkulacji są sprawne,
- możliwe jest ustawienie właściwego preloadu,
- moment ruchu pozostaje równomierny.
Nie wystarczy, gdy:
- bieżnia jest głęboko uszkodzona,
- zużycie jest silnie miejscowe,
- nakrętka utraciła profil,
- wał jest wygięty,
- uszkodzony jest nawrotnik,
- problem pochodzi z podpór albo mocowania.
Zastosowanie większych kulek bez kontroli bieżni może spowodować zbyt duży preload, nagrzewanie i zacinanie.
Kiedy regeneracja śruby kulowej ma sens?
Regeneracja może być uzasadniona, jeżeli możliwe jest przywrócenie wymaganych parametrów mechanizmu.
Najczęściej rozważa się ją, gdy:
- zużycie nie jest rozległe,
- geometria wału może zostać odtworzona,
- nakrętka nadaje się do naprawy,
- system recyrkulacji można przywrócić,
- możliwe jest ustawienie właściwego preloadu,
- parametry końcowe można skontrolować.
Zakres prac może obejmować:
- czyszczenie,
- pomiary,
- wymianę kulek,
- naprawę lub wymianę nawrotników,
- wymianę zgarniaczy,
- korektę preloadu,
- naprawę zakończeń,
- prostowanie po analizie,
- kontrolę momentu i luzu.
Szczegółowy zakres opisujemy na stronie:
Naprawa i regeneracja śrub kulowych
Kiedy potrzebna jest nowa śruba?
Wykonanie nowego mechanizmu jest zwykle właściwsze, gdy występują:
- głębokie wżery,
- rozległe łuszczenie bieżni,
- pęknięcie wału lub nakrętki,
- trwałe odkształcenie,
- silne miejscowe zużycie,
- brak możliwości uzyskania równomiernego preloadu,
- zniszczenie systemu recyrkulacji wraz z bieżnią,
- wielokrotne wcześniejsze naprawy,
- uszkodzenie uniemożliwiające wiarygodną kontrolę parametrów.
Nowa śruba może zostać dobrana jako standardowy zamiennik albo wykonana według rysunku, dokumentacji maszyny lub fizycznego wzorca.
Regeneracja czy nowy zamiennik?
| Stan mechanizmu | Możliwe rozwiązanie | Co trzeba zweryfikować? |
| Niewielki wzrost luzu | Regeneracja | Stan bieżni, preload, kulki |
| Zużyte kulki przy dobrych bieżniach | Wymiana kulek | Geometria i równomierność momentu |
| Uszkodzony nawrotnik | Naprawa lub wymiana elementu | Stan bieżni i kompletność układu |
| Zużyte uszczelnienia | Wymiana | Zanieczyszczenie wnętrza nakrętki |
| Nierówny luz na długości | Szczegółowa diagnostyka | Miejscowe zużycie wału i nakrętki |
| Wygięty wał | Prostowanie po analizie lub nowy wał | Wielkość odkształcenia i stan bieżni |
| Głębokie wżery | Zwykle nowy mechanizm | Zakres uszkodzenia |
| Rozległe łuszczenie | Zwykle nowa śruba i nakrętka | Stan całej pary roboczej |
| Uszkodzenie tylko podpór | Naprawa ułożyskowania | Wał, czopy, nakrętka ustalająca |
| Brak części OEM | Zamiennik specjalny | Rysunek, wzorzec i wymagane parametry |
Decyzja nie powinna opierać się wyłącznie na cenie naprawy. Trzeba uwzględnić trwałość, możliwość kontroli parametrów, czas przestoju oraz ryzyko ponownej awarii.
Czy można wykonać zamiennik bez dokumentacji?
W wielu przypadkach jest to możliwe na podstawie kompletnego fizycznego wzorca i danych maszyny.
Analizie podlegają między innymi:
- średnica,
- skok,
- długość,
- geometria nakrętki,
- zakończenia,
- ułożyskowanie,
- dokładność,
- preload,
- sposób montażu,
- warunki pracy.
Im więcej danych funkcjonalnych, tym łatwiej odtworzyć rozwiązanie odpowiadające wymaganiom osi.
Więcej informacji:
Dorabianie śrub kulowych według rysunku lub wzorca
Jak przygotować zapytanie o diagnostykę?
| Priorytet | Co przekazać? | Przykład |
| Wymagane | producent i model maszyny | tokarka, frezarka, centrum obróbcze |
| Wymagane | oznaczenie osi | X, Y, Z, stół lub suport |
| Wymagane | opis objawów | luz, hałas, nagrzewanie, zacinanie |
| Wymagane | zdjęcia | wał, nakrętka, podpory, oznaczenia |
| Bardzo pomocne | miejsce występowania problemu | środek, końce lub cały zakres |
| Bardzo pomocne | wynik pomiaru luzu | wartość i sposób pomiaru |
| Bardzo pomocne | film | dźwięk, ruch wału lub zachowanie osi |
| Pomocne | prąd serwa | różnice pomiędzy kierunkami |
| Pomocne | historia smarowania | rodzaj środka smarnego, sposób podawania i interwały |
| Pomocne | historia napraw | wymiana kulek, prostowanie, regulacja lub naprawa podpór |
| Dokumentacja | rysunek lub model | PDF, DWG, STEP |
| Pełna analiza | fizyczny mechanizm | kompletna śruba z nakrętką |
Do wstępnej oceny często wystarczą zdjęcia, dane maszyny, opis objawów i podstawowe wyniki pomiarów.
Najdokładniejsza diagnoza jest jednak możliwa po otrzymaniu kompletnego zespołu śruba–nakrętka.
Najczęstsze błędy podczas oceny zużycia
Założenie, że każdy luz pochodzi ze śruby
Źródłem mogą być podpory, sprzęgło, mocowanie nakrętki, prowadnice lub konstrukcja maszyny.
Pomiar tylko w jednym położeniu
Nie ujawnia miejscowego zużycia najczęściej używanej części bieżni.
Wymiana kulek bez pomiaru bieżni
Może chwilowo zmniejszyć luz, ale nie naprawia uszkodzonego profilu.
Zwiększanie kompensacji CNC
Może ograniczyć część błędu nawrotu, lecz nie przywraca sztywności ani nie zatrzymuje zużycia.
Ignorowanie wzrostu temperatury
Nagrzewanie może wskazywać na brak smarowania, nadmierny preload, uszkodzenie łożysk albo nieosiowość.
Dalsza praca z uszkodzonym nawrotnikiem
Może w krótkim czasie doprowadzić do zniszczenia bieżni i zablokowania osi.
Ocena wyłącznie na podstawie hałasu
Dźwięk może pochodzić z wielu elementów. Trzeba połączyć go z pomiarem i obserwacją źródła.
Demontaż nakrętki bez zabezpieczenia kulek
Nieprawidłowe zdjęcie nakrętki może spowodować wysypanie kulek i utratę ich właściwego układu.
Demontaż powinien być wykonywany przy użyciu odpowiedniej tulei transportowej i przez osobę znającą konstrukcję mechanizmu.
Jak ograniczyć zużycie śruby kulowej?
Najważniejsze działania eksploatacyjne to:
- prawidłowe smarowanie,
- utrzymanie czystości,
- kontrola zgarniaczy,
- ochrona przed chłodziwem i wiórami,
- unikanie przeciążeń,
- kontrola temperatury,
- właściwe ustawienie podpór,
- zachowanie współosiowości,
- okresowy pomiar luzu,
- obserwacja prądu serwa,
- szybka reakcja na hałas lub zacinanie.
Po kolizji maszyny warto sprawdzić nie tylko geometrię osi, ale również wał, podpory, nakrętkę i preload.
FAQ - zużycie śruby kulowej
Jak rozpoznać zużytą śrubę kulową?
Najczęstsze objawy to wzrost luzu, pogorszenie dokładności, nierówny moment, hałas, nagrzewanie i różnice wyniku zależne od kierunku ruchu. Objawy trzeba jednak odróżnić od problemów z łożyskami, prowadnicami i mocowaniem.
Czy luz zawsze oznacza zużycie bieżni?
Nie. Luz może pochodzić z podpór, sprzęgła, oprawy nakrętki albo połączeń mechanicznych.
Dlaczego śruba ma większy luz na środku?
Środkowa część często wykonuje najwięcej cykli i zużywa się szybciej niż końce wału.
Czy hałas oznacza konieczność wymiany śruby?
Nie zawsze. Hałas może wynikać z braku smarowania, zanieczyszczenia, łożysk albo nawrotnika. Konieczna jest diagnostyka.
Dlaczego nakrętka się nagrzewa?
Możliwe przyczyny to zbyt duży preload, brak smaru, zanieczyszczenie, nieosiowość, uszkodzone kulki albo zbyt wysoka prędkość.
Czy wzrost prądu serwa oznacza zużycie śruby?
Może, ale nie jest to objaw jednoznaczny. Przyczyną mogą być również prowadnice, łożyska, smarowanie, temperatura albo większe obciążenie technologiczne.
Czy można wymienić tylko kulki?
Tak, jeżeli bieżnie zachowały właściwy stan i geometrię. Wymiana kulek bez pomiarów może pogorszyć pracę mechanizmu.
Czy większe kulki usuną luz?
Czasami mogą być elementem prawidłowej regeneracji, ale nie są uniwersalnym rozwiązaniem. Przy nierównym zużyciu mogą powodować zacinanie.
Czy zużytą śrubę kulową można regenerować?
Często tak. Możliwość regeneracji zależy od stanu bieżni, nakrętki, wału, nawrotników i możliwości przywrócenia wymaganych parametrów.
Kiedy trzeba wykonać nową śrubę?
Najczęściej przy rozległym łuszczeniu, głębokich wżerach, pęknięciu, trwałym wygięciu albo braku możliwości uzyskania równomiernego preloadu.
Czy kompensacja luzu w CNC naprawia zużycie?
Nie. Może ograniczyć część błędu pozycjonowania, ale nie przywraca sztywności i nie usuwa przyczyny mechanicznej.
Czy uszkodzona śruba może nagle się zablokować?
Tak, szczególnie przy uszkodzeniu recyrkulacji, wysypaniu kulek albo dużych uszkodzeniach bieżni.
Czy można ocenić stan śruby bez demontażu?
Można wykonać wstępną diagnostykę na maszynie, ale pełna ocena bieżni, kulek i nawrotników zwykle wymaga demontażu.
Potrzebujesz ocenić stan śruby kulowej?
Prześlij dane maszyny, opis objawów, zdjęcia mechanizmu oraz dostępne wyniki pomiarów. Pomocne są również film z dźwiękiem osi, informacje o miejscu największego luzu i historia smarowania.
Jeżeli śruba została już zdemontowana, najlepiej przekazać kompletny zespół wał–nakrętka. Pozwala to ocenić bieżnie, kulki, preload, elementy recyrkulacji i zakończenia wału.
Do wstępnej analizy nie jest konieczna kompletna dokumentacja techniczna.
