Śruba kulowa to precyzyjny mechanizm śrubowo-toczny służący najczęściej do zamiany ruchu obrotowego na ruch liniowy. Pomiędzy wałem śruby a nakrętką znajdują się kulki poruszające się po odpowiednio ukształtowanych bieżniach. Dzięki zastąpieniu tarcia ślizgowego tarciem tocznym mechanizm może pracować z wysoką sprawnością, niewielkimi oporami ruchu, dużą dokładnością pozycjonowania i wysoką dynamiką.

Śruby kulowe są powszechnie stosowane w obrabiarkach CNC, centrach obróbczych, tokarkach, frezarkach, szlifierkach, automatyce przemysłowej, robotyce, prasach, wtryskarkach, systemach transportu liniowego i specjalistycznych układach pozycjonowania.

O rzeczywistych parametrach mechanizmu nie decydują jednak wyłącznie średnica i skok. Równie istotne są profil bieżni, konstrukcja nakrętki, liczba obiegów kulek, sposób recyrkulacji, napięcie wstępne, klasa dokładności, sztywność zespołu, ułożyskowanie, smarowanie, uszczelnienie oraz warunki pracy maszyny.

Sprawdź ofertę i materiały techniczne

Dlatego śrubę kulową należy traktować jako kompletny układ mechaniczny, a nie jedynie gwintowany wał o określonych wymiarach.

Sprawdź dostępne rozwiązania, zakres wykonań oraz możliwości realizacji śrub standardowych, precyzyjnych i specjalnych.

• Zobacz ofertę śrub kulowych i śrub pociągowych
• Pobierz katalog śrub kulowych Korta
• Potrzebujesz zamiennika według rysunku lub wzorca?

Najważniejsze informacje o śrubach kulowych

Śruba kulowa zamienia ruch obrotowy wału na liniowe przemieszczenie nakrętki albo - w odpowiednio zaprojektowanym układzie - ruch liniowy na obrót.

Obciążenie pomiędzy wałem i nakrętką przenoszą kulki, które poruszają się w zamkniętym obiegu. Po przejściu przez strefę roboczą są zawracane przez system recyrkulacji i ponownie trafiają pomiędzy bieżnie.

Mechanizm może pracować z luzem osiowym, zmniejszonym luzem albo kontrolowanym napięciem wstępnym, czyli preloadem. Właściwy preload zwiększa sztywność i poprawia zachowanie osi przy zmianie kierunku, ale jego nadmierna wartość powoduje wzrost momentu ruchu, temperatury i obciążenia elementów tocznych.

Większość śrub kulowych nie jest samohamowna. W osiach pionowych konieczne może być zastosowanie hamulca, przeciwwagi, nakrętki bezpieczeństwa albo innego zabezpieczenia przed niekontrolowanym ruchem.

Zużyty mechanizm może zostać poddany diagnostyce i regeneracji. Jeżeli naprawa nie jest technicznie uzasadniona, możliwe może być wykonanie nowej śruby na podstawie rysunku, dokumentacji maszyny lub fizycznego wzorca.

Co to jest śruba kulowa?

Śruba kulowa jest rodzajem przekładni śrubowej, w której siła pomiędzy wałem a nakrętką przenoszona jest przez elementy toczne w postaci kulek.

W języku technicznym można spotkać również określenia:

• mechanizm śrubowo-toczny,
• przekładnia śrubowo-kulowa,
• napęd śrubowo-toczny,
• śruba pociągowa kulowa,
• zespół śruba–nakrętka,
• ball screw.

Określenie „śruba kulowa” bywa używane zarówno w odniesieniu do samego wału, jak i całego mechanizmu. W praktyce parametry pracy wynikają jednak ze współpracy kompletnej pary wał–nakrętka.

Sama zgodność średnicy i skoku nie oznacza więc, że dowolna nakrętka będzie poprawnie współpracowała z danym wałem. Różnić mogą się profil bieżni, średnica kulek, liczba obiegów, preload, konstrukcja nawrotników, tolerancje i geometria montażowa.

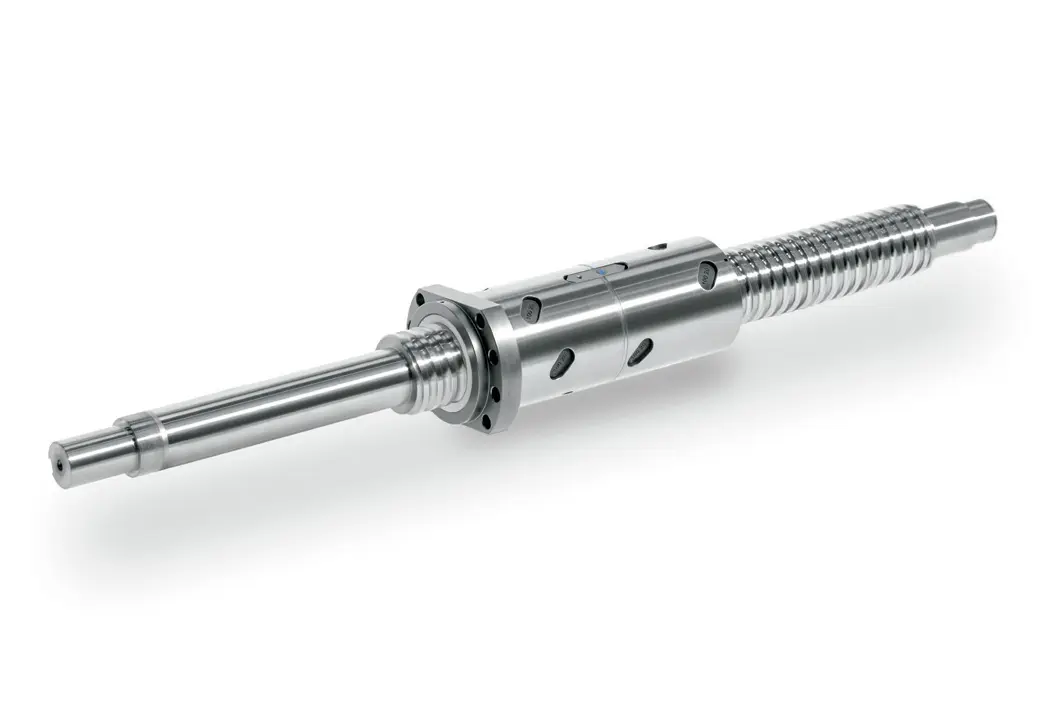

Śruba kulowa z podwójną nakrętką, w której napięcie wstępne zwiększa sztywność i ogranicza luz osiowy.

Zobacz, jak powstają precyzyjne śruby kulowe Korta

Korta projektuje i produkuje precyzyjne, wysokoobciążone, transportowe oraz specjalne śruby kulowe do obrabiarek, automatyki i wymagających zastosowań przemysłowych.

Film przedstawia zaplecze produkcyjne, technologie obróbki, kontrolę parametrów oraz przykłady rozwiązań wykorzystywanych w nowoczesnych napędach liniowych.

Produkcja i kontrola jakości śrub kulowych Korta - od obróbki wału i nakrętki po kontrolę parametrów kompletnego mechanizmu.

Tradensa wspiera klientów w Polsce w doborze rozwiązania i przygotowaniu zapytania. Projekty mogą dotyczyć nowej śruby, wykonania specjalnego, zamiennika części OEM albo regeneracji istniejącego mechanizmu.

Jak działa śruba kulowa?

W typowym napędzie wał śruby jest połączony z silnikiem przez sprzęgło, przekładnię, koło pasowe albo inny element napędowy. Obrót wału powoduje toczenie się kulek pomiędzy spiralną bieżnią śruby i nakrętki.

Kulki przenoszą siłę na nakrętkę, która przemieszcza się wzdłuż osi wału. Po opuszczeniu strefy przenoszenia obciążenia trafiają do układu nawrotnego. Następnie wracają na początek toru roboczego i ponownie wchodzą pomiędzy bieżnie.

Proces można przedstawić w pięciu etapach:

• silnik wprawia wał w ruch obrotowy,
• kulki toczą się pomiędzy bieżnią wału i nakrętki,
• moment obrotowy jest zamieniany na siłę i ruch liniowy,
• kulki opuszczające strefę roboczą trafiają do układu recyrkulacji,
• kanał nawrotny kieruje je ponownie do strefy przenoszenia obciążenia.

Wysoka sprawność mechanizmu oznacza, że możliwe jest również działanie odwrotne. Siła osiowa przyłożona do nakrętki może wywołać obrót wału.

Ma to duże znaczenie w osiach pionowych. Po odłączeniu napędu ciężar przemieszczanego zespołu może spowodować obrót śruby i opadanie osi. Dlatego konstrukcja powinna uwzględniać hamulec silnika, blokadę, przeciwwagę, nakrętkę bezpieczeństwa albo inne rozwiązanie odpowiednie do poziomu ryzyka.

Z czego zbudowana jest śruba kulowa?

Podstawowymi elementami mechanizmu są:

• wał z profilowaną bieżnią,
• nakrętka z bieżnią wewnętrzną,
• kulki przenoszące obciążenie,
• system recyrkulacji kulek,
• zgarniacze i uszczelnienia,
• układ smarowania.

W kompletnym napędzie występują także łożyska podporowe, oprawy, sprzęgło, elementy mocujące, silnik, a często również liniał pomiarowy, enkoder oraz układ chłodzenia.

W bardziej zaawansowanych wykonaniach mogą być stosowane nakrętki bezpieczeństwa, czujniki temperatury i napięcia wstępnego, zgarniacze specjalne, powłoki ochronne, kanały chłodzące oraz nietypowe systemy montażowe.

Wał śruby kulowej

Na powierzchni wału wykonana jest spiralna bieżnia, której geometria musi być dopasowana do bieżni nakrętki i średnicy kulek.

Najważniejsze cechy wału to:

• średnica nominalna,
• średnica rdzenia,
• skok,
• liczba zaczepów,
• długość części roboczej,
• długość całkowita,
• profil bieżni,
• prostoliniowość,
• klasa dokładności,
• geometria zakończeń.

Końce wału są obrabiane pod konkretne elementy maszyny. Mogą zawierać czopy łożyskowe, gwinty, stopnie, rowki wpustowe, wielowypusty, powierzchnie pod sprzęgła, koła pasowe i nakrętki ustalające.

Z tego powodu standardowa śruba o prawidłowej średnicy i skoku może nadal nie pasować do istniejącej osi. Przy wykonywaniu zamiennika trzeba odtworzyć również pasowania, długości stopni, promienie przejść, gwinty i pozostałe powierzchnie montażowe.

Śruba kulowa Korta - zbliżenie wału i nakrętki kołnierzowej od strony montażowej.

Nakrętka kulowa

Nakrętka obejmuje wał i zawiera wewnętrzne bieżnie współpracujące z kulkami. W jej konstrukcji znajdują się także elementy odpowiedzialne za recyrkulację, smarowanie i ochronę mechanizmu przed zanieczyszczeniami.

Nakrętki mogą mieć:

• korpus cylindryczny,
• kołnierz montażowy,
• gwint zewnętrzny,
• konstrukcję pojedynczą,
• konstrukcję podwójną,
• układ z obracającą się nakrętką,
• wykonanie kompaktowe,
• wykonanie wysokoobciążone,
• geometrię specjalną opracowaną pod konkretną maszynę.

Konstrukcja nakrętki wpływa na liczbę obiegów kulek, nośność, sztywność, luz osiowy, preload, dopuszczalną prędkość oraz wymiary zabudowy.

Nawet niewielka różnica średnicy zewnętrznej, długości, położenia kołnierza albo rozstawu otworów może uniemożliwić montaż zamiennika.

Kulki

Kulki są elementami tocznymi przenoszącymi obciążenie pomiędzy bieżnią wału i nakrętki. Ich średnica, dokładność wykonania, materiał i sposób kompletacji wpływają na:

• luz osiowy,
• preload,
• sztywność,
• nośność,
• płynność ruchu,
• moment obrotowy,
• hałas,
• temperaturę,
• trwałość mechanizmu.

W typowych konstrukcjach stosowane są kulki stalowe. W rozwiązaniach specjalnych mogą występować także elementy ceramiczne lub układy hybrydowe.

Wymiana kulek na większe nie jest uniwersalnym sposobem naprawy. Jeżeli bieżnia jest nierównomiernie zużyta, skorodowana, odkształcona lub uszkodzona, nadmierne zwiększenie średnicy kulek może powodować wzrost oporów, nagrzewanie, nierówną pracę i ryzyko zatarcia.

Dobór kulek powinien wynikać z pomiarów i oceny całego mechanizmu.

Jak działa obieg kulek?

Kulki pracujące pomiędzy wałem i nakrętką poruszają się w zamkniętym obiegu. Po przejściu przez strefę obciążoną muszą zostać zawrócone i ponownie wprowadzone pomiędzy bieżnie.

Sposób recyrkulacji wpływa na gabaryty nakrętki, liczbę aktywnych zwojów, dopuszczalną prędkość, płynność ruchu, hałas oraz trwałość elementów nawrotnych.

Recyrkulacja pojedynczego zwoju

Kulki są zawracane pomiędzy sąsiednimi zwojami po wykonaniu jednego obiegu. Krótka droga powrotna umożliwia uzyskanie zwartej konstrukcji.

Recyrkulacja boczna

Kulki są odbierane z bieżni i kierowane kanałem biegnącym w bocznej części nakrętki. Układ może obejmować kilka zwojów w jednym obiegu.

Recyrkulacja promieniowa

Element nawrotny odbiera kulki w kierunku promieniowym i wprowadza je do kanału powrotnego. Rozwiązanie może być stosowane w nakrętkach o różnych średnicach i liczbie obiegów.

Recyrkulacja przez rurkę nawrotną

Po opuszczeniu strefy roboczej kulki trafiają do zewnętrznej rurki, która kieruje je z powrotem na początek obiegu.

Jest to konstrukcja szeroko stosowana w mechanizmach przemysłowych, także w wykonaniach przenoszących duże obciążenia. Zewnętrzna rurka zwiększa jednak gabaryty nakrętki i wymaga ochrony przed uderzeniami oraz zanieczyszczeniami.

Recyrkulacja promieniowo-styczna

Tor kulek jest kształtowany w sposób ograniczający gwałtowne zmiany kierunku podczas wejścia do kanału nawrotnego i powrotu na bieżnię. Może to sprzyjać płynniejszej pracy przy wysokich prędkościach i ograniczać drgania oraz hałas.

Nie istnieje jeden system recyrkulacji najlepszy do wszystkich zastosowań. Wybór zależy od średnicy, skoku, obciążenia, prędkości, wymaganej trwałości oraz dostępnej przestrzeni montażowej.

Zgarniacze i uszczelnienia

Zgarniacze ograniczają przedostawanie się zanieczyszczeń do strefy współpracy kulek i bieżni. Pomagają również utrzymać środek smarny wewnątrz nakrętki.

Jest to szczególnie ważne w maszynach, w których występują:

• wióry metalowe,
• pył,
• chłodziwo,
• emulsja,
• ścierniwo,
• wilgoć,
• pozostałości obrabianych materiałów.

Nawet niewielkie twarde zanieczyszczenie może uszkodzić powierzchnię kulki lub bieżni. Kolejne przejścia uszkodzonego elementu przez strefę obciążoną powodują rozwój wżerów, hałasu i nierównomiernego momentu ruchu.

W trudnych warunkach stosuje się zgarniacze dopasowane do profilu wału, rozwiązania kombinowane oraz dodatkowe osłony harmonijkowe lub teleskopowe.

Smarowanie śruby kulowej

Środek smarny ogranicza bezpośredni kontakt powierzchni, zmniejsza zużycie i pomaga chronić elementy przed korozją.

W zależności od konstrukcji, prędkości i warunków pracy stosowany jest smar plastyczny albo olej. Dobór powinien uwzględniać:

• obciążenie,
• prędkość,
• temperaturę,
• cykl pracy,
• sposób uszczelnienia,
• wpływ chłodziwa,
• poziom zanieczyszczeń,
• wymagania dotyczące czystości.

Zbyt mała ilość smaru prowadzi do wzrostu tarcia, temperatury i zużycia. Nadmierna ilość także może być niekorzystna, ponieważ zwiększa opory ruchu i nagrzewanie.

Częstotliwość smarowania nie powinna być określana wyłącznie kalendarzowo. Znaczenie mają intensywność pracy, prędkość, skok osi, warunki środowiskowe i rzeczywisty stan środka smarnego.

Ułożyskowanie śruby kulowej

Wał musi być właściwie podparty i ustalony osiowo. Najczęściej stosuje się trzy podstawowe konfiguracje.

Układ utwierdzony–swobodny

Jeden koniec jest ustalony osiowo i promieniowo, a drugi pozostaje bez dodatkowej podpory. Rozwiązanie jest proste, ale ma ograniczoną sztywność i dopuszczalną prędkość.

Układ utwierdzony–podparty

Jeden koniec przenosi siły osiowe i promieniowe, a drugi jest podparty promieniowo. Układ zapewnia lepsze warunki pracy dłuższego wału.

Układ utwierdzony–utwierdzony

Oba końce są ustalone. Możliwe jest uzyskanie wysokiej sztywności i korzystnej prędkości krytycznej, ale konstrukcja musi uwzględniać rozszerzalność cieplną i prawidłowe napięcie osiowe.

Sposób ułożyskowania wpływa na:

• sztywność osi,
• prędkość krytyczną,
• odporność na wyboczenie,
• drgania,
• dokładność pozycjonowania,
• reakcję na zmiany temperatury.

Luz lub uszkodzenie łożysk podporowych może dawać objawy podobne do zużycia śruby. Dlatego diagnostyka powinna obejmować cały zespół, a nie tylko wał i nakrętkę.

Skok i podziałka - jaka jest różnica?

Podziałka określa odległość osiową pomiędzy odpowiadającymi sobie punktami sąsiednich zwojów.

Skok określa drogę, jaką nakrętka pokonuje podczas jednego pełnego obrotu wału.

W śrubie jednozwojnej skok jest równy podziałce. W śrubie wielozwojnej skok jest iloczynem podziałki i liczby zaczepów.

Przykład:

• podziałka: 10 mm,
• liczba zaczepów: 2,
• skok: 20 mm na obrót.

Duży skok umożliwia uzyskanie wysokiej prędkości liniowej przy niższej prędkości obrotowej wału. Zmniejsza jednak przełożenie mechaniczne i wpływa na wymagany moment, rozdzielczość pozycjonowania oraz charakterystykę sterowania.

Mały skok daje większe przełożenie i może ułatwiać precyzyjne sterowanie, ale przy tej samej prędkości liniowej wymaga wyższej prędkości obrotowej.

Dobór skoku powinien uwzględniać jednocześnie:

• wymaganą prędkość liniową,
• przyspieszenie,
• moment silnika,
• rozdzielczość układu pomiarowego,
• długość wału,
• prędkość krytyczną,
• cykl pracy.

Co oznacza preload śruby kulowej?

Preload, czyli napięcie wstępne, jest kontrolowanym obciążeniem wewnętrznym mechanizmu. Stosuje się go w celu ograniczenia luzu osiowego i zwiększenia sztywności.

Brak mierzalnego luzu nie zawsze oznacza, że śruba ma właściwy preload. Mechanizm może nie wykazywać luzu w pomiarze statycznym, a jednocześnie mieć niewystarczającą sztywność pod obciążeniem.

Prawidłowo dobrane napięcie wstępne:

• ogranicza błąd przy zmianie kierunku,
• zwiększa sztywność osiową,
• poprawia reakcję serwonapędu,
• ułatwia uzyskanie powtarzalnego ruchu,
• może poprawiać jakość obróbki.

Zbyt duży preload zwiększa natomiast moment napędowy, temperaturę oraz obciążenia kontaktowe. Może prowadzić do przyspieszonego zużycia i skrócenia trwałości.

Nie należy więc dobierać napięcia wstępnego zgodnie z zasadą „im większe, tym lepsze”. Wartość powinna wynikać z funkcji mechanizmu.

Nakrętka podwójna z pierścieniem dystansowym

Dwie części nakrętki są ustawiane względem siebie za pomocą precyzyjnego elementu dystansowego. Jego grubość określa wartość napięcia wstępnego.

Rozwiązanie umożliwia uzyskanie wysokiej sztywności i kontrolowanego preloadu, lecz wymaga większej przestrzeni montażowej.

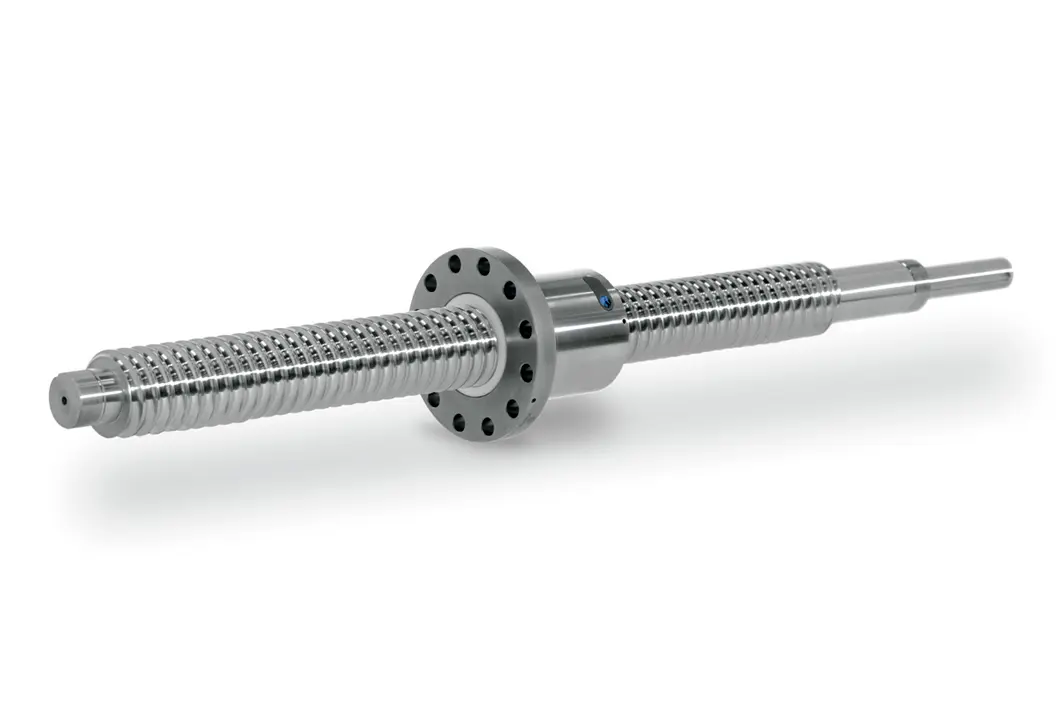

Nakrętka pojedyncza z nadwymiarowymi kulkami

Luz jest ograniczany przez zastosowanie kulek nieznacznie większych od rozmiaru odpowiadającego swobodnemu pasowaniu.

Metoda nadaje się głównie do mniejszych wartości preloadu. Wymaga dokładnego dopasowania średnicy kulek do rzeczywistej geometrii bieżni.

Nakrętka pojedyncza z przesunięciem skoku

W środkowej części nakrętki wprowadzana jest kontrolowana zmiana fazy lub skoku. Powoduje ona docisk kulek do przeciwnych stron profilu i powstanie napięcia wstępnego bez stosowania dwóch oddzielnych nakrętek.

Nakrętka dwuzaczepowa z przesunięciem skoku

Pomiędzy dwoma torami roboczymi wprowadzane jest przesunięcie. Każdy tor obciąża przeciwną stronę profilu, umożliwiając ograniczenie luzu w zwartej konstrukcji.

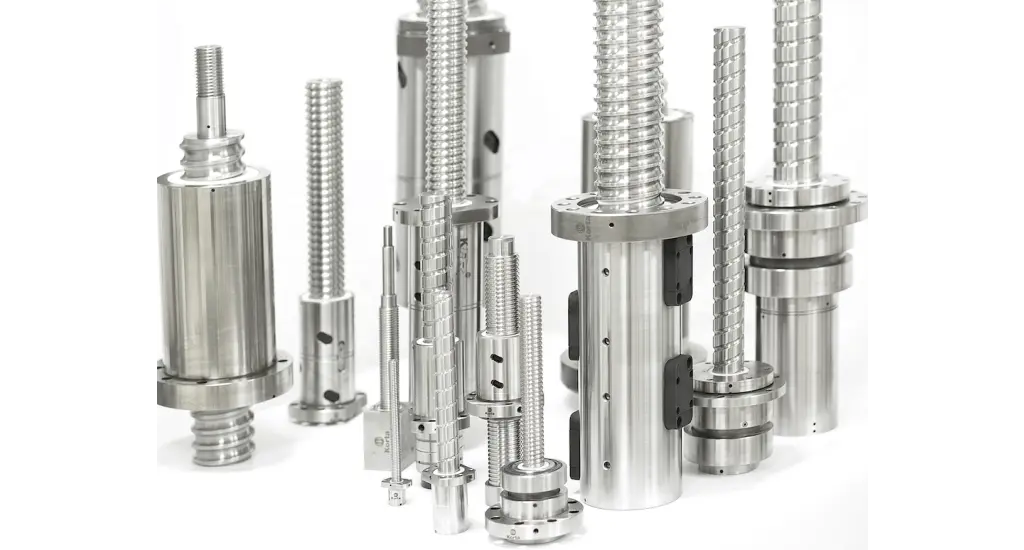

Rodzaje śrub kulowych

Śruby kulowe można dzielić według technologii wykonania, rodzaju nakrętki, dokładności i przeznaczenia.

Śruby kulowe walcowane

Bieżnia jest kształtowana przez odkształcenie plastyczne materiału. Technologia pozwala efektywnie produkować standardowe wały i jest szeroko stosowana w automatyce, transporcie liniowym oraz mniej wymagających układach pozycjonujących.

Śruby walcowane mogą oferować korzystną relację ceny do parametrów, jednak jakość zależy od materiału, obróbki cieplnej, kontroli procesu i producenta.

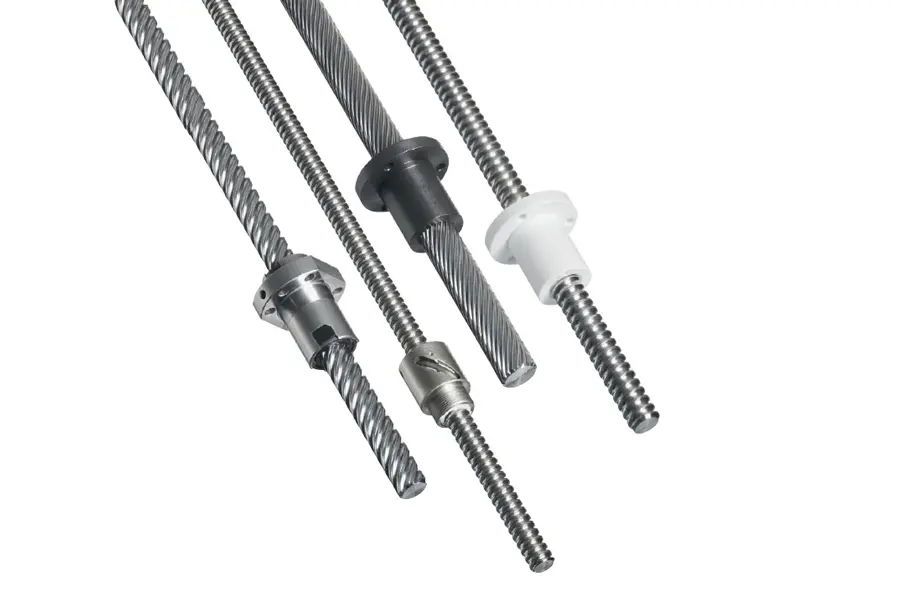

Przykłady walcowanych śrub kulowych i różnych konstrukcji nakrętek stosowanych w napędach liniowych.

Śruby obrabiane metodą whirlingu (wiórkowane)

Whirling, czyli obwiedniowe frezowanie gwintu lub wiórkowanie, umożliwia wydajne wykonywanie bieżni na długich wałach oraz elementach o dużej średnicy.

Metoda jest szczególnie przydatna przy:

• długich śrubach,
• dużych średnicach,
• nietypowych skokach,
• produkcji jednostkowej,
• wykonaniach według rysunku,
• specjalnych rozwiązaniach przemysłowych.

Ostateczna dokładność zależy od całego procesu produkcyjnego, a nie wyłącznie od zastosowanej metody kształtowania bieżni.

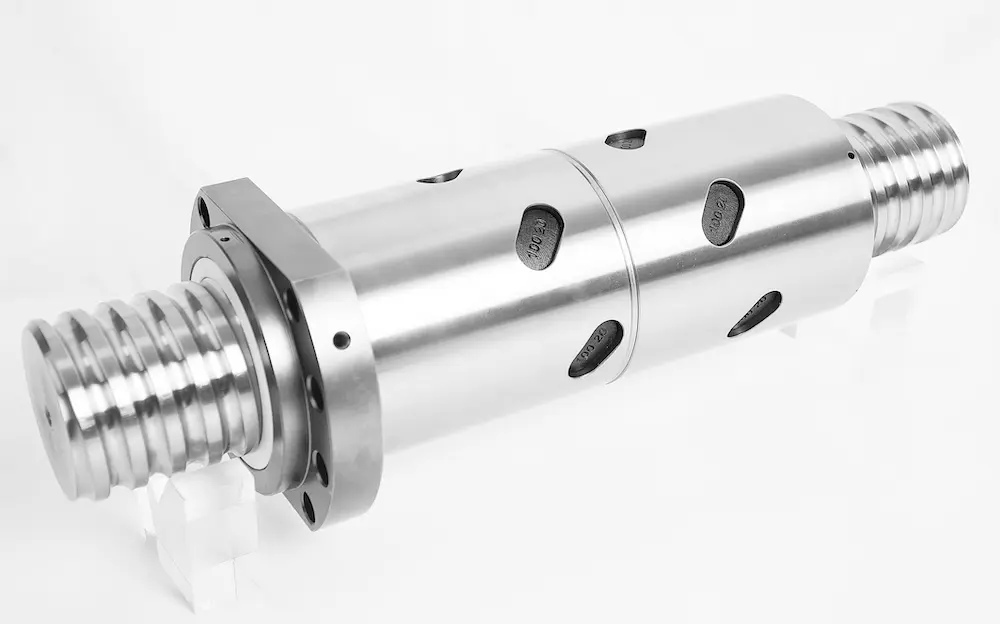

Przykład śruby kulowej wykonanej metodą wiórkowania, wykorzystywanej w obrabiarkach CNC

Śruby kulowe szlifowane

Bieżnia jest wykańczana przez precyzyjne szlifowanie. Technologia pozwala uzyskiwać wysoką dokładność skoku, kontrolowaną geometrię profilu i dobrą jakość powierzchni.

Śruby szlifowane stosuje się między innymi w:

• obrabiarkach CNC,
• centrach obróbczych,
• szlifierkach,
• maszynach pomiarowych,
• precyzyjnych systemach pozycjonowania.

Nie każda aplikacja wymaga jednak śruby szlifowanej. Technologia powinna odpowiadać rzeczywistym wymaganiom dotyczącym dokładności, sztywności, prędkości i trwałości.

Rodzaje śrub kulowych według zastosowania

Precyzyjne śruby kulowe

Są przeznaczone do osi, w których najważniejsze są dokładność skoku, powtarzalność, mały luz i wysoka sztywność.

Stosuje się je w obrabiarkach CNC, maszynach pomiarowych, urządzeniach badawczych i precyzyjnych układach pozycjonowania.

Śruby kulowe wysokoobciążone

Mają konstrukcję zoptymalizowaną do przenoszenia znacznych sił osiowych. Odpowiednia geometria bieżni, liczba aktywnych kulek i budowa nakrętki pozwalają zwiększać nośność oraz trwałość.

Występują w prasach, wtryskarkach, maszynach formujących, dużych obrabiarkach, siłownikach elektromechanicznych i urządzeniach przemysłu ciężkiego.

Wysoka nośność kulek nie zwalnia z konieczności sprawdzenia wyboczenia wału, sztywności podpór i obciążenia łożysk.

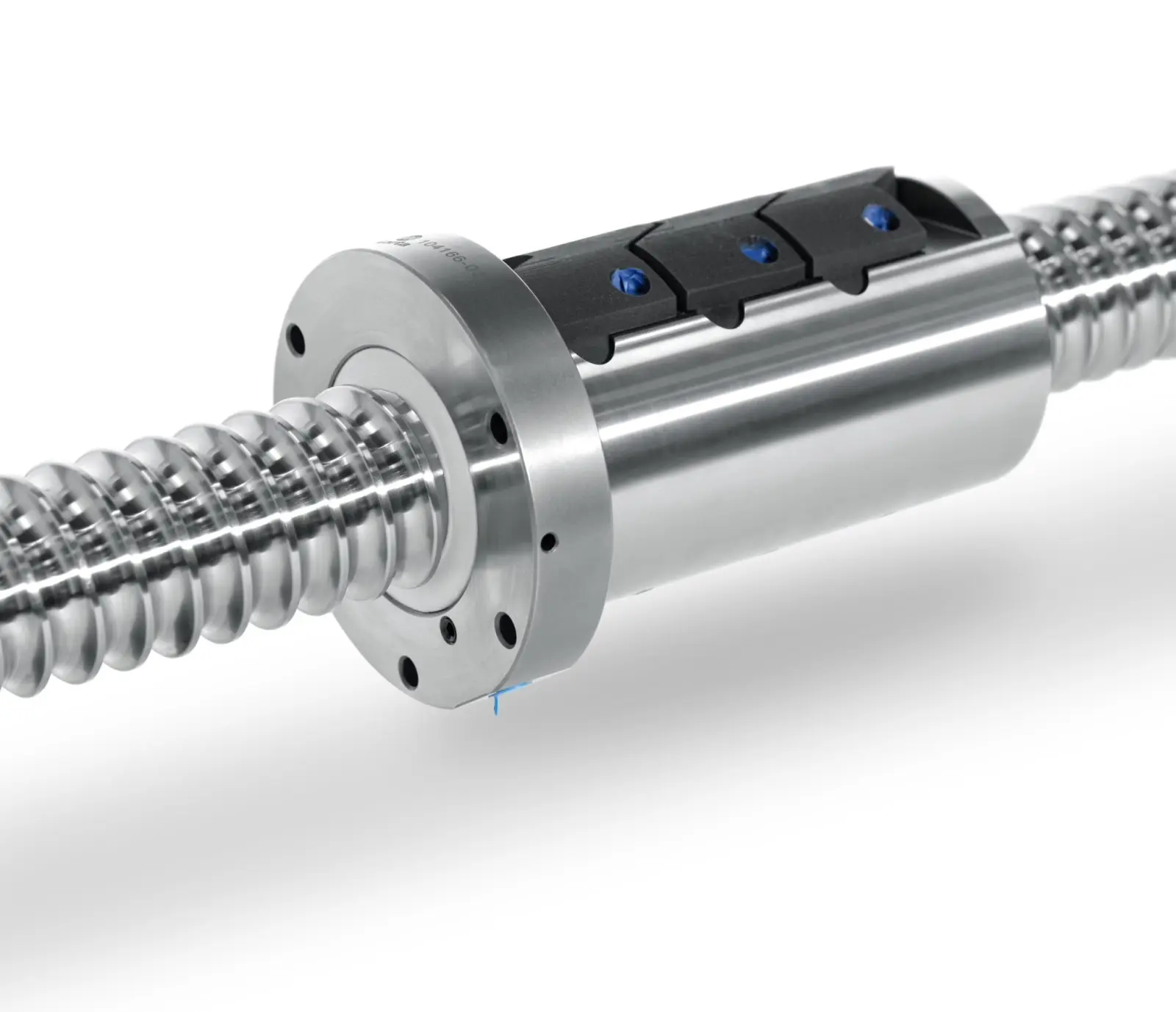

Wysokoobciążona śruba kulowa Korta zaprojektowana do przenoszenia dużych sił osiowych.

Transportowe śruby kulowe

Służą przede wszystkim do sprawnego przemieszczania elementów maszyn. Priorytetami są wysoka prędkość liniowa, odpowiednia trwałość, sprawność i praca cykliczna.

Znajdują zastosowanie w automatyce, logistyce, podnośnikach, systemach pick-and-place, urządzeniach pakujących i liniach montażowych.

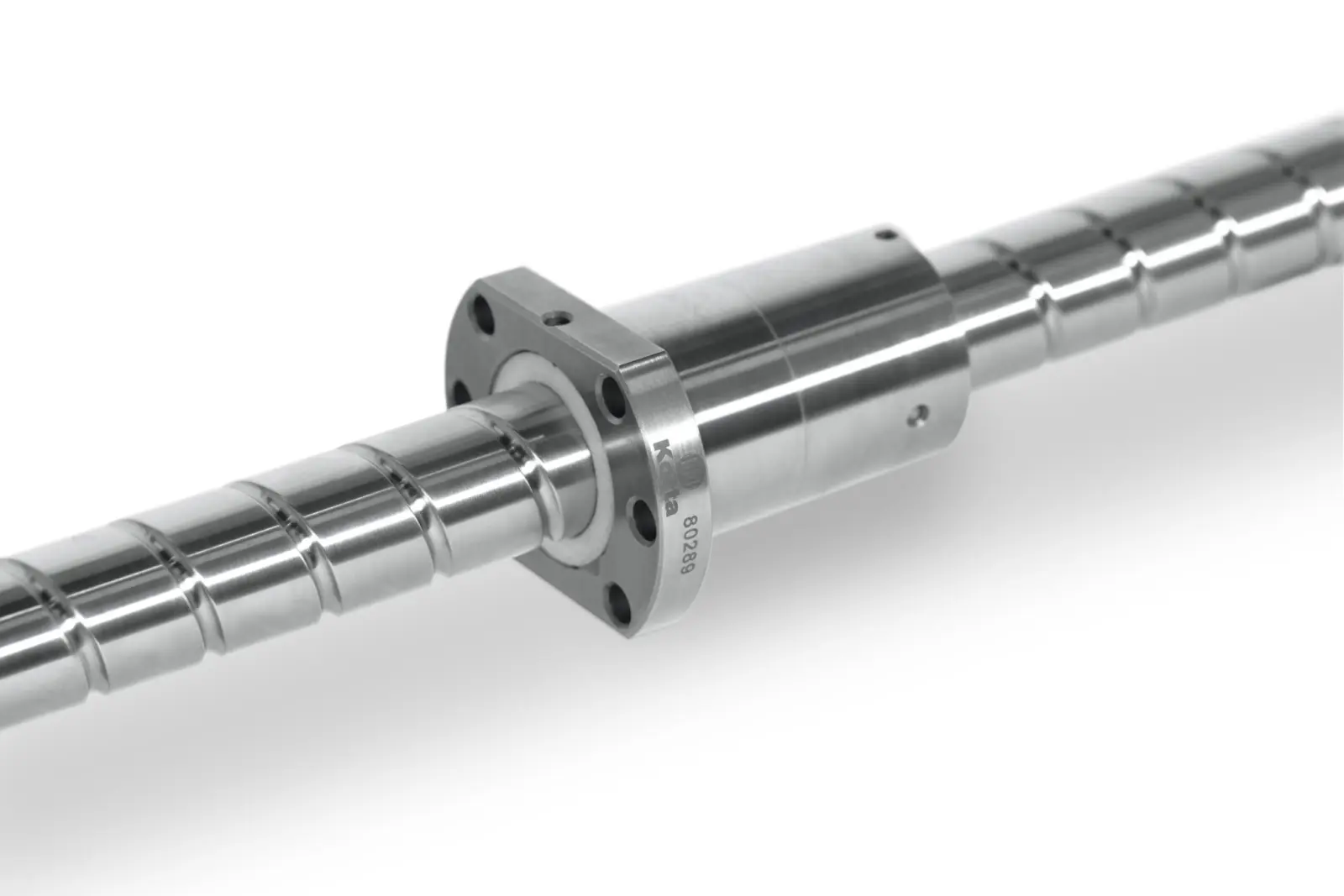

Transportowa śruba kulowa Korta przeznaczona do szybkiego i sprawnego przemieszczania elementów maszyn.

Śruby z obracającą się nakrętką

W tym rozwiązaniu wał może pozostawać nieruchomy, a obraca się nakrętka. Konstrukcja jest szczególnie korzystna przy długich osiach, w których obracanie wału z dużą prędkością powodowałoby ryzyko rezonansu.

Obracająca się nakrętka umożliwia uzyskanie długiego przesuwu, wysokiej prędkości liniowej i ograniczenie bezwładności długiego wału.

Śruby kulowe specjalne

Wykonania specjalne powstają wtedy, gdy produkt katalogowy nie odpowiada wymaganiom maszyny lub projektu.

Mogą obejmować:

• nietypowe średnice,
• bardzo długie wały,
• skoki do szybkiego transportu,
• niestandardowe zakończenia,
• specjalne nakrętki,
• chłodzenie wału lub nakrętki,
• nakrętki bezpieczeństwa,
• śruby teleskopowe,
• powłoki ochronne,
• nietypowe zgarniacze,
• rozwiązania do pracy w trudnym środowisku,
• systemy monitorujące temperaturę i preload.

Najważniejsze parametry techniczne

Parametr	Co oznacza?	Znaczenie dla pracy
Średnica nominalna	Podstawowy wymiar wału	Wpływa na nośność, sztywność, prędkość krytyczną i wyboczenie
Średnica rdzenia	Najmniejsza średnica części roboczej	Decyduje o wytrzymałości i stateczności wału
Skok	Przesunięcie nakrętki podczas jednego pełnego obrotu wału	Wpływa na prędkość liniową, wymagany moment i rozdzielczość pozycjonowania
Długość robocza	Zakres, na którym nakrętka może współpracować z wałem	Określa dostępny przesuw mechanizmu
Długość całkowita	Pełna długość wału wraz z zakończeniami	Wpływa na zabudowę, prędkość krytyczną i wyboczenie
Klasa dokładności	Dopuszczalne odchyłki ruchu i skoku	Wpływa na dokładność pozycjonowania
Luz osiowy	Przemieszczenie bez efektywnego przeniesienia ruchu	Powoduje błąd przy zmianie kierunku
Preload	Kontrolowane napięcie wewnętrzne	Zwiększa sztywność, ale także moment i temperaturę
Nośność dynamiczna	Zdolność do długotrwałej pracy pod obciążeniem	Służy do oceny trwałości zmęczeniowej
Nośność statyczna	Odporność na trwałe odkształcenie	Ważna przy maksymalnych i udarowych obciążeniach
Prędkość krytyczna	Granica stabilnego ruchu obrotowego	Jej przekroczenie grozi drganiami i uszkodzeniem
Obciążenie wyboczeniowe	Granica stateczności wału ściskanego	Kluczowe dla długich śrub i dużych sił
Sztywność osiowa	Odkształcenie pod obciążeniem	Wpływa na dokładność podczas pracy
Moment biegu jałowego	Opór ruchu bez obciążenia zewnętrznego	Pozwala ocenić preload, montaż i stan mechanizmu
Współczynnik prędkości DN	Zależność średnicy i prędkości obrotowej	Ogranicza pracę nakrętki i układu nawrotnego

Parametrów nie należy oceniać osobno. Zwiększenie skoku może poprawić prędkość liniową, ale wpływa na moment i sterowanie. Większy preload zwiększa sztywność, ale podnosi temperaturę. Większa średnica poprawia stateczność, lecz zwiększa masę i bezwładność.

Klasy dokładności śrub kulowych

Klasa dokładności opisuje dopuszczalne odchyłki wykonania i ruchu mechanizmu. Nie jest jednak równoznaczna z dokładnością całej maszyny.

Na końcowy błąd osi wpływają również:

• rozszerzalność cieplna,
• odkształcenie wału pod obciążeniem,
• sztywność nakrętki,
• sztywność łożysk,
• sposób zamocowania,
• geometria prowadnic,
• sprzęgło,
• układ pomiarowy,
• ustawienia serwonapędu,
• kompensacja w sterowaniu,
• błędy montażowe.

Precyzyjna śruba zamontowana w nieosiowym lub mało sztywnym układzie nie zapewni oczekiwanej dokładności.

Podczas określania wymagań trzeba rozróżnić:

• błąd skoku na całej długości,
• błąd na określonym odcinku,
• dokładność pozycjonowania,
• powtarzalność,
• luz przy zmianie kierunku,
• sztywność pod obciążeniem,
• dokładność gotowego detalu.

Tradensa i Korta oferują wykonania w klasach pozycjonujących i transportowych, w tym bardzo dokładne śruby przeznaczone do obrabiarek oraz specjalistycznych systemów ruchu liniowego.

Prędkość krytyczna

Długi obracający się wał zachowuje się jak wirująca belka. Po osiągnięciu określonej prędkości może wejść w rezonans i zacząć intensywnie drgać.

Na prędkość krytyczną wpływają:

• długość swobodna,
• średnica rdzenia,
• sposób podparcia,
• prostoliniowość,
• położenie nakrętki,
• wyważenie,
• prędkość obrotowa.

Praca zbyt blisko prędkości krytycznej może powodować hałas, bicie, drgania, przeciążenie łożysk i uszkodzenie nakrętki.

Ryzyko można ograniczać przez zwiększenie średnicy, zmianę ułożyskowania, zmniejszenie prędkości obrotowej, zastosowanie większego skoku albo wykorzystanie obracającej się nakrętki.

Wyboczenie śruby kulowej

Wał obciążony siłą ściskającą może utracić stateczność i ulec wyboczeniu.

Ryzyko rośnie wraz ze:

• wzrostem długości,
• zmniejszeniem średnicy rdzenia,
• wzrostem siły ściskającej,
• pogorszeniem warunków podparcia,
• pojawieniem się obciążeń udarowych.

Wyboczenie jest szczególnie ważne w prasach, podnośnikach, siłownikach elektromechanicznych i długich osiach pionowych.

Nośność kulek może być wysoka, ale nie oznacza to, że wał bezpiecznie przeniesie taką samą siłę ściskającą. Trzeba sprawdzić zarówno trwałość zespołu tocznego, jak i stateczność wału.

Sztywność śruby kulowej

Sztywność określa, jak bardzo mechanizm odkształca się pod obciążeniem osiowym.

Na sztywność całej osi składają się:

• wał śruby,
• nakrętka,
• kontakt kulek z bieżniami,
• łożyska podporowe,
• oprawy,
• elementy mocujące,
• konstrukcja maszyny.

Wysoki preload nie rozwiąże problemu, jeżeli mało sztywne są łożyska, oprawy lub mocowanie nakrętki.

W obrabiarkach odkształcenie mechanizmu pod siłą skrawania może bezpośrednio wpływać na wymiar detalu i jakość powierzchni.

Wpływ temperatury

Podczas pracy ciepło powstaje w strefie kulek, łożyskach, uszczelnieniach i napędzie. Wał wydłuża się wraz ze wzrostem temperatury.

W długich, precyzyjnych osiach nawet niewielka zmiana temperatury może powodować zauważalną zmianę położenia.

Ograniczanie błędów cieplnych może obejmować:

• właściwy dobór preloadu,
• odpowiednie smarowanie,
• chłodzenie wału lub nakrętki,
• symetryczne nagrzewanie maszyny,
• kontrolę temperatury otoczenia,
• kompensację w sterowaniu,
• pomiar położenia bezpośrednio na osi.

Jak kontroluje się jakość śruby kulowej?

Kontrola gotowego mechanizmu nie powinna ograniczać się do pomiaru średnicy i długości.

W zależności od zastosowania sprawdza się między innymi:

• dokładność skoku,
• lokalne odchyłki ruchu,
• profil bieżni,
• tolerancje wymiarowe,
• prostoliniowość,
• bicie powierzchni montażowych,
• moment ruchu,
• wartość i równomierność preloadu,
• sztywność zespołu,
• pracę w próbie dynamicznej,
• jakość powierzchni po obróbce.

Dokładność skoku może być kontrolowana interferometrem laserowym, który porównuje rzeczywiste przemieszczenie z obrotem wału na całej długości pomiarowej.

Pomiar momentu preloadu pozwala sprawdzić, czy mechanizm pracuje płynnie oraz czy opór nie zmienia się nadmiernie zależnie od położenia nakrętki.

Badanie sztywności określa odkształcenie zespołu pod obciążeniem osiowym. Ma to bezpośrednie znaczenie w precyzyjnych osiach obrabiarek.

Zalety śrub kulowych

Wysoka sprawność

Tarcie toczne ogranicza straty energii i zmniejsza moment potrzebny do napędzania osi.

Duża dokładność pozycjonowania

Precyzyjnie wykonana bieżnia, odpowiednia klasa skoku i kontrolowany luz umożliwiają pracę w dokładnych układach ruchu.

Powtarzalność

Prawidłowo dobrany mechanizm może wielokrotnie wracać do zadanej pozycji z niewielką rozbieżnością.

Możliwość ograniczenia luzu

Preload poprawia zachowanie osi przy zmianie kierunku i zwiększa sztywność.

Wysoka dynamika

Odpowiednio zaprojektowana śruba może pracować z dużymi prędkościami liniowymi i przyspieszeniami.

Duża nośność

Geometria bieżni, liczba obiegów oraz konstrukcja nakrętki pozwalają projektować mechanizmy do znacznych sił osiowych.

Mniejsze nagrzewanie niż w śrubach ślizgowych

Mniejsze tarcie ogranicza straty energii, choć temperatura nadal zależy od preloadu, prędkości, smarowania i konstrukcji.

Ograniczenia śrub kulowych

Brak samohamowności

Obciążenie osiowe może wywołać obrót wału. Osie pionowe wymagają odpowiednich zabezpieczeń.

Wrażliwość na zanieczyszczenia

Wióry, pył, chłodziwo i ścierniwo mogą uszkodzić bieżnie, kulki oraz nawrotniki.

Konieczność smarowania

Niedostateczne lub niewłaściwe smarowanie prowadzi do wzrostu temperatury i przyspieszonego zużycia.

Wymagający montaż

Nieosiowość pomiędzy śrubą, nakrętką, podporami i prowadnicami powoduje dodatkowe obciążenia wewnętrzne.

Ograniczenia długości i prędkości

Długi wał może osiągnąć prędkość krytyczną albo ulec wyboczeniu.

Wyższy koszt niż w prostych śrubach trapezowych

Wyższy koszt wynika z precyzji wykonania, obróbki cieplnej, systemu recyrkulacji i wymagań kontrolnych. W wielu aplikacjach jest jednak uzasadniony dokładnością, sprawnością i trwałością.

Zastosowanie śrub kulowych

Obrabiarki CNC

Śruby kulowe napędzają osie centrów obróbczych, tokarek, frezarek, szlifierek, wytaczarek i maszyn wieloosiowych.

Odpowiadają za położenie stołu, suportu, wrzeciennika lub innego zespołu. Ich luz, sztywność i błąd skoku mogą bezpośrednio wpływać na wymiary detalu oraz jakość powierzchni.

Śruba kulowa z pojedynczą nakrętką i napięciem wstępnym uzyskanym przez odpowiedni dobór kulek.

Automatyka przemysłowa

Mechanizmy są stosowane w manipulatorach, osiach liniowych, stanowiskach montażowych, systemach dozowania, pakowaniu i urządzeniach pick-and-place.

Prasy i wtryskarki

Wysokoobciążone śruby umożliwiają uzyskanie dużych sił osiowych przy precyzyjnej kontroli pozycji i prędkości.

Robotyka

Śruby mogą napędzać osie robotów, pozycjonery, chwytaki i specjalne urządzenia wykonawcze.

Systemy logistyczne

Transportowe śruby kulowe są wykorzystywane w podnośnikach, systemach magazynowych, mechanizmach przesuwu i urządzeniach transportowych.

Lotnictwo i energetyka

Specjalne mechanizmy pracują w układach regulacji, pozycjonowania i sterowania wymagających wysokiej niezawodności.

Urządzenia pomiarowe i naukowe

Precyzyjne śruby stosowane są w maszynach pomiarowych, aparaturze badawczej, systemach optycznych i laboratoryjnych.

Maszyny specjalne

Śruby wykonywane na zamówienie znajdują zastosowanie tam, gdzie standardowy produkt katalogowy nie odpowiada wymaganiom dotyczącym wymiarów, zakończeń, dokładności, obciążenia lub konstrukcji nakrętki.

Śruba kulowa w maszynie CNC

W obrabiarce śruba kulowa jest częścią zamkniętego układu napędowego. Współpracuje z prowadnicami, silnikiem, serwonapędem, sprzęgłem, łożyskami i układem pomiarowym.

Podczas przyspieszania silnik musi pokonać bezwładność wału, bezwładność poruszanego zespołu, opory prowadnic, opory nakrętki i siły zewnętrzne.

Podczas obróbki na mechanizm działają zmienne obciążenia. Każde odkształcenie osiowe może przełożyć się na zmianę położenia narzędzia względem detalu.

Dlatego w obrabiarce znaczenie mają jednocześnie:

• klasa dokładności,
• preload,
• sztywność wału i nakrętki,
• ułożyskowanie,
• stabilność cieplna,
• geometria prowadnic,
• ustawienia serwonapędu,
• układ pomiarowy.

Nie każdy błąd pozycjonowania oznacza uszkodzenie śruby. Przyczyną mogą być także łożyska, sprzęgło, prowadnice, enkoder, liniał, geometria korpusu lub nieprawidłowe ustawienia sterowania.

Śruba kulowa a trapezowa

Cecha	Śruba kulowa	Śruba trapezowa
Rodzaj tarcia	Głównie toczne	Głównie ślizgowe
Sprawność	Wysoka	Niższa
Prędkość	Może być wysoka	Zwykle niższa
Dokładność pozycjonowania	Wysoka w odpowiednim wykonaniu	Silnie zależy od luzu i zużycia
Możliwość preloadu	Tak	Ograniczona
Samohamowność	Zwykle nie	Możliwa w określonych warunkach
Wrażliwość na zabrudzenia	Większa	Często mniejsza
Koszt	Wyższy	Zwykle niższy
Zastosowanie	CNC, automatyka, szybkie i precyzyjne osie	Podnośniki, regulacje, prostsze napędy

Śruba kulowa jest zazwyczaj lepszym wyborem, gdy priorytetem są szybkość, sprawność, precyzja i dynamika.

Śruba trapezowa może być korzystniejsza, gdy najważniejsze są prostota, odporność, niski koszt albo możliwość uzyskania samohamowności.

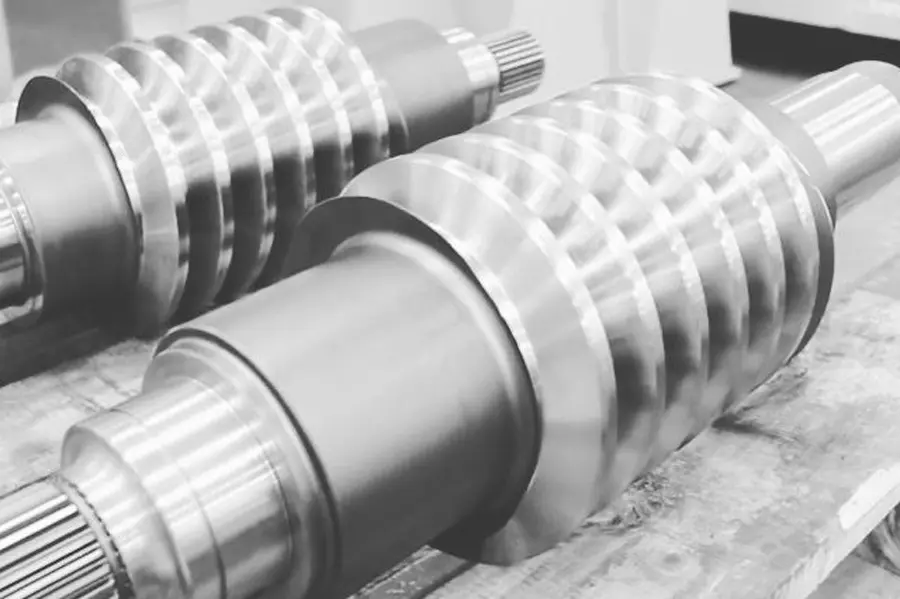

Wielkogabarytowe śruby trapezowe po precyzyjnej obróbce powierzchni gwintu.

Jak rozpoznać zużycie śruby kulowej?

Wzrost luzu przy zmianie kierunku

Oś reaguje z opóźnieniem albo pojawia się różnica pomiędzy pozycją zadaną i rzeczywistą.

Utrata dokładności i powtarzalności

Maszyna nie utrzymuje wymiarów, a wyniki różnią się między kolejnymi cyklami.

Nietypowy hałas

Chrobotanie, stukanie, szum lub cyklicznie powtarzający się dźwięk mogą wskazywać na problem z kulkami, bieżnią, nawrotnikiem lub smarowaniem.

Wzrost oporów ruchu

Moment potrzebny do poruszania osią wzrasta albo zmienia się zależnie od położenia nakrętki.

Miejscowe zacinanie

Nakrętka porusza się płynnie na większości długości, ale w określonym miejscu występuje wyraźny opór.

Wzrost temperatury

Nadmierne nagrzewanie może wynikać ze zbyt dużego preloadu, niewłaściwego smarowania, nieosiowości, uszkodzenia bieżni lub problemu z łożyskami.

Wzrost prądu serwonapędu

Sterowanie potrzebuje większego momentu do wykonania tego samego ruchu.

Drgania

Przyczyną może być zużycie śruby, uszkodzenie podpór, przekroczenie prędkości krytycznej albo problem ze sterowaniem.

Widoczne uszkodzenia

Korozja, wżery, łuszczenie powierzchni, przebarwienia, pęknięcia lub uszkodzone zgarniacze wymagają szczegółowej diagnostyki.

Co najczęściej ulega uszkodzeniu?

Zużyciu lub awarii mogą ulec:

• bieżnia wału,
• bieżnia nakrętki,
• kulki,
• rurki nawrotne,
• deflektory,
• zaślepki końcowe,
• zgarniacze,
• uszczelnienia,
• czopy łożyskowe,
• łożyska podporowe,
• punkty smarowania,
• elementy mocujące.

Uszkodzenie jednego elementu często prowadzi do kolejnych problemów. Zniszczony zgarniacz przepuszcza zanieczyszczenia, które uszkadzają kulki i bieżnię. Zużyte łożysko zmienia prowadzenie wału i zwiększa obciążenie nakrętki.

Ocena powinna więc obejmować kompletny mechanizm.

Regeneracja czy nowa śruba kulowa?

Stan mechanizmu	Najczęściej rozważane rozwiązanie
Zużyte kulki lub uszczelnienia przy zachowanych bieżniach	Diagnostyka i możliwa regeneracja
Zwiększony luz przy zachowanej geometrii	Ocena możliwości przywrócenia parametrów
Uszkodzony element obiegu	Naprawa lub wymiana po kontroli bieżni
Miejscowe zużycie bieżni	Szczegółowa analiza techniczna
Niewielkie odkształcenie wału	Pomiar i ocena możliwości prostowania
Trwałe wygięcie lub utrata geometrii	Zwykle nowy wał albo kompletny mechanizm
Głęboka korozja lub rozległe wżery	Najczęściej nowy mechanizm
Pęknięcie wału lub nakrętki	Zwykle wykonanie nowego zespołu
Brak części OEM	Zamiennik według rysunku lub wzorca
Modernizacja maszyny	Nowa śruba dobrana do nowych wymagań

Regeneracja ma sens wtedy, gdy pozwala przywrócić wymagane parametry i uzyskać uzasadnioną trwałość. Nie powinna polegać wyłącznie na wymianie kulek bez oceny bieżni, nakrętki, geometrii, podpór i warunków pracy.

naprawa i regeneracja śrub kulowych

Jeżeli mechanizm jest rozlegle uszkodzony, niedostępny u producenta albo nie istnieje kompletna dokumentacja, możliwe może być wykonanie nowej śruby na podstawie wzorca.

dorabianie śrub kulowych na wymiar

Czy można wykonać śrubę kulową na wymiar?

Tak. Podstawą projektu może być:

• rysunek techniczny,
• model 3D,
• dokumentacja maszyny,
• fizyczny wzorzec,
• zużyta śruba z nakrętką,
• wymagania dla nowej osi.

Analizowane są nie tylko średnica i skok, ale również długość, zakończenia, czopy łożyskowe, konstrukcja nakrętki, preload, klasa dokładności, sposób montażu i warunki pracy.

Zużyty mechanizm może być bardzo dobrym wzorcem, ale jego pomiary wymagają interpretacji. Trzeba odróżnić nominalną geometrię od zmian wynikających z eksploatacji, korozji, odkształcenia lub wcześniejszych napraw.

Tradensa i Korta wspierają projekty dotyczące standardowych, precyzyjnych, specjalnych i odtwarzanych śrub kulowych. Klient otrzymuje obsługę w języku polskim oraz dostęp do doświadczenia producenta rozwijającego rozwiązania dla napędów liniowych od 1963 roku.

Dostępne są wykonania o średnicach standardowo od Ø4 do Ø300 mm, a w projektach specjalnych również od mniejszych wymiarów. Możliwe są długości sięgające 20 metrów lub więcej po analizie technicznej oraz skoki w szerokim zakresie, w tym do 200 mm.

Sprawdź pełny zakres dostępnych śrub kulowych, trapezowych i wykonań specjalnych.

Jakie dane są potrzebne do doboru lub wyceny?

Dane	Co przekazać?
Zastosowanie	obrabiarka, prasa, automatyka, podnośnik
Maszyna	producent, model, numer seryjny
Oś	X, Y, Z, posuw, docisk, podnoszenie
Przesuw	wymagany zakres ruchu
Długość	całkowita i robocza
Średnica	nominalna lub zmierzona
Skok	przesunięcie na obrót
Obciążenie	masa, siła robocza, udary
Prędkość	liniowa i obrotowa
Dokładność	pozycjonowanie, powtarzalność, klasa
Warunki pracy	pył, chłodziwo, temperatura, wióry
Cykl pracy	częstotliwość i czas ruchu
Montaż	ułożyskowanie, napęd, położenie osi
Dokumentacja	rysunek, model, zdjęcia
Wzorzec	najlepiej kompletna śruba z nakrętką

Nie wszystkie informacje muszą być dostępne na początku. Do wstępnej oceny często wystarczą zdjęcia, dane maszyny, podstawowe wymiary i opis problemu.

Najczęstsze błędy przy doborze i eksploatacji

Dobór wyłącznie według średnicy i skoku

Takie podejście pomija dokładność, preload, nośność, prędkość, zakończenia i geometrię nakrętki.

Łączenie nowej nakrętki ze zużytym wałem bez pomiarów

Zużyta bieżnia może uniemożliwić uzyskanie prawidłowego luzu, preloadu i trwałości.

Nadmierny preload

Większa sztywność może zostać okupiona wysoką temperaturą, większym momentem i przyspieszonym zużyciem.

Ignorowanie prędkości krytycznej

Długi wał może wejść w drgania, mimo że jego nośność wydaje się wystarczająca.

Brak analizy wyboczenia

Problem jest szczególnie ważny w długich śrubach przenoszących siły ściskające.

Nieosiowy montaż

Wymuszanie położenia wału lub nakrętki powoduje dodatkowe obciążenia i nierównomierną pracę.

Niewłaściwe smarowanie

Zarówno niedobór, jak i nadmiar środka smarnego mogą pogorszyć warunki pracy.

Brak ochrony przed zanieczyszczeniami

Uszkodzony zgarniacz albo osłona mogą szybko doprowadzić do zniszczenia bieżni.

Diagnozowanie wyłącznie śruby

Źródłem luzu, hałasu lub błędu pozycji mogą być także łożyska, sprzęgło, prowadnice i układ pomiarowy.

Jak wydłużyć trwałość śruby kulowej?

Najważniejsze jest utrzymanie prawidłowego smarowania, ochrona przed zanieczyszczeniami i szybkie reagowanie na zmianę hałasu, temperatury lub oporów ruchu.

W praktyce należy:

• kontrolować zgarniacze i osłony,
• przestrzegać właściwego sposobu smarowania,
• obserwować temperaturę nakrętki i łożysk,
• sprawdzać luz osiowy,
• kontrolować łożyska podporowe,
• utrzymywać geometrię osi,
• unikać przeciążeń i uderzeń,
• nie przekraczać dopuszczalnych prędkości,
• reagować na pierwsze objawy nierównej pracy.

Wczesna diagnostyka może ograniczyć zakres uszkodzenia. Dalsza praca z uszkodzonym nawrotnikiem, brakiem smarowania albo zanieczyszczoną bieżnią może doprowadzić do awarii całego mechanizmu.

FAQ - śruby kulowe

Czy śruba kulowa jest samohamowna?

Zazwyczaj nie. Niewielkie opory ruchu sprawiają, że siła osiowa może wywołać obrót wału. W osiach pionowych konieczne może być zastosowanie hamulca lub innego zabezpieczenia.

Czy śruba kulowa może pracować pionowo?

Tak, ale trzeba uwzględnić ciężar przemieszczanego zespołu, ryzyko opadania, obciążenie, smarowanie i zabezpieczenia.

Czy śruba kulowa może pracować bez smarowania?

Standardowa śruba wymaga smarowania. Praca bez odpowiedniej warstwy smarnej prowadzi do wzrostu tarcia, temperatury i zużycia.

Czy można wysunąć nakrętkę z wału?

Nie należy tego robić bez tulei transportowej. Po zsunięciu nakrętki kulki mogą wypaść lub przemieścić się wewnątrz mechanizmu.

Czy każda nakrętka pasuje do wału o tej samej średnicy i skoku?

Nie. Różnić mogą się profil bieżni, średnica kulek, preload, liczba obiegów, tolerancje i system recyrkulacji.

Czy większe kulki zawsze kasują luz?

Nie. Bez pomiaru bieżni mogą zwiększyć opory, temperaturę i ryzyko zatarcia. Luz może wynikać również z uszkodzenia bieżni, nakrętki lub łożysk.

Jak sprawdzić skok śruby kulowej?

Należy zmierzyć osiowe przesunięcie nakrętki podczas jednego pełnego obrotu wału. Pomiar powinien być wykonany na odpowiednio zamocowanym mechanizmie.

Co oznacza oznaczenie 32 × 10?

Najczęściej oznacza średnicę nominalną 32 mm i skok 10 mm. Pełne oznaczenie może zawierać także informacje o nakrętce, klasie dokładności i preloadzie.

Czy śrubę kulową można regenerować?

Często tak, ale decyzja zależy od stanu wału, bieżni, nakrętki, kulek i elementów recyrkulacji.

Kiedy trzeba wykonać nową śrubę?

Nowy mechanizm jest zwykle rozważany przy rozległym zużyciu, trwałym wygięciu, głębokiej korozji, pęknięciu lub utracie geometrii.

Czy można dorobić śrubę bez rysunku?

Tak. Podstawą może być kompletna śruba z nakrętką, dane maszyny, zdjęcia i dostępne wymiary.

Czy śruba szlifowana zawsze jest najlepsza?

Nie. Powinna być stosowana wtedy, gdy wymagają tego parametry osi. W innych zastosowaniach odpowiednia może być śruba wykonana inną technologią.

Co bardziej wpływa na dokładność: klasa śruby czy preload?

Parametry pełnią różne funkcje. Klasa opisuje dokładność wykonania i skoku, a preload wpływa na luz oraz sztywność. Dokładność osi zależy również od temperatury, montażu, podpór i układu pomiarowego.

Potrzebujesz nowej śruby kulowej, zamiennika lub diagnostyki?

Tradensa i Korta wspierają projekty dotyczące precyzyjnych, specjalnych i odtwarzanych śrub kulowych do maszyn CNC, obrabiarek, automatyki, pras, wtryskarek i innych zastosowań przemysłowych.

Podstawą realizacji może być rysunek techniczny, dokumentacja maszyny, model 3D albo fizyczny wzorzec. W przypadku zużytego mechanizmu możliwa jest również ocena, czy technicznie uzasadniona będzie regeneracja, czy wykonanie nowej śruby.

Prześlij zdjęcia, dane maszyny, podstawowe wymiary lub kompletną śrubę z nakrętką.

Wyślij zapytanie do Tradensa

Zobacz ofertę śrub kulowych i śrub pociągowych

Sprawdź naprawę i regenerację śrub kulowych

Dowiedz się więcej o dorabianiu śrub kulowych na wymiar

Pobierz katalog śrub kulowych Korta [PDF]
