Śruba kulowa czy trapezowa - różnice i porównanie

Porównanie napędów śrubowych

Śruba kulowa czy trapezowa - którą wybrać do maszyny?

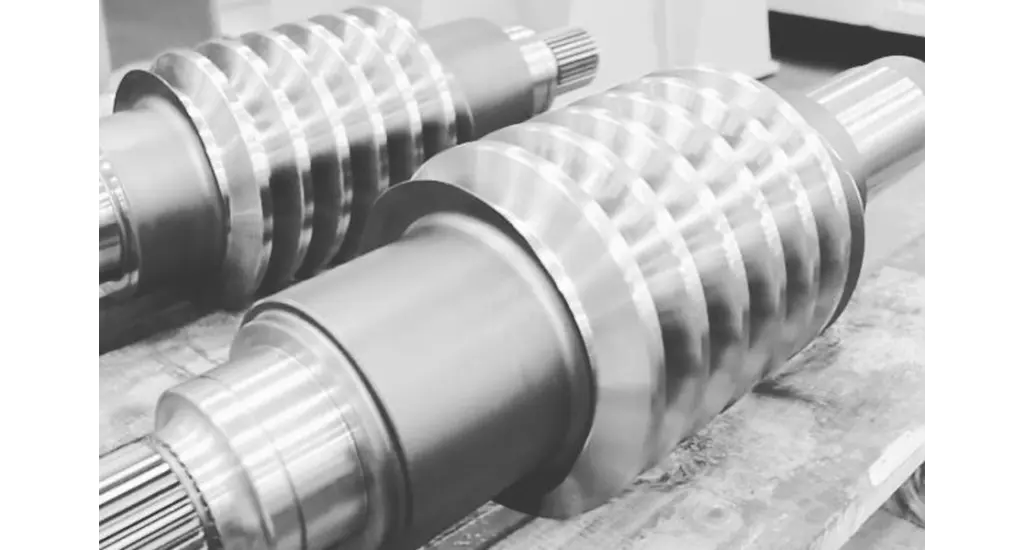

Precyzyjna szlifowana śruba kulowa Korta

Śruba kulowa i śruba trapezowa służą do zamiany ruchu obrotowego na ruch liniowy, ale robią to w zupełnie inny sposób. W mechanizmie kulowym obciążenie przenoszą toczące się kulki, natomiast w śrubie trapezowej współpracujące powierzchnie gwintu przesuwają się po sobie.

Różnica pomiędzy tarciem tocznym i ślizgowym wpływa na sprawność, prędkość, dokładność, wymagany moment napędowy, temperaturę, zużycie oraz możliwość uzyskania samohamowności.

Śruba kulowa jest zwykle wybierana do szybkich, precyzyjnych i intensywnie pracujących osi. Śruba trapezowa sprawdza się natomiast w prostszych mechanizmach regulacyjnych, podnośnikach, zaciskach i napędach o mniejszej częstotliwości pracy.

Nie oznacza to jednak, że jeden typ jest zawsze lepszy od drugiego. Prawidłowy wybór zależy od funkcji osi, obciążenia, prędkości, dokładności, cyklu pracy, warunków środowiskowych i wymagań bezpieczeństwa.

Sprawdź ofertę i powiązane rozwiązania

Zobacz ofertę śrub kulowych, trapezowych i śrub pociągowych

Pobierz katalog śrub kulowych Korta

Dorabianie śrub kulowych według rysunku lub wzorca

Śruba kulowa czy trapezowa - najważniejsza odpowiedź

Potrzeba lub warunek pracy	Zwykle lepszy wybór
Wysoka dokładność pozycjonowania	Śruba kulowa
Duża prędkość liniowa	Śruba kulowa
Częste nawroty i wysoka dynamika	Śruba kulowa
Mały luz i wysoka sztywność	Śruba kulowa
Duża sprawność mechaniczna	Śruba kulowa
Prosta i niedroga konstrukcja	Śruba trapezowa
Rzadkie ruchy regulacyjne	Śruba trapezowa
Możliwość samohamowności	Częściej śruba trapezowa
Regulacja ręczna	Śruba trapezowa
Precyzyjna obrabiarka CNC	Śruba kulowa
Prosty podnośnik lub mechanizm zaciskowy	Często śruba trapezowa
Intensywny cykl automatyczny	Śruba kulowa
Praca w silnie zanieczyszczonym środowisku	Zależy od zabezpieczenia; często śruba trapezowa
Najniższy koszt zakupu	Zwykle śruba trapezowa
Wysoka sprawność i ograniczenie strat energii	Często śruba kulowa

Tabela jest uproszczeniem. Ostateczny wybór powinien uwzględniać wszystkie warunki pracy, a nie tylko jeden parametr.

Jak działa śruba kulowa?

W śrubie kulowej pomiędzy bieżnią wału i nakrętki znajdują się kulki. Toczą się one w spiralnym kanale i przenoszą obciążenie osiowe.

Po przejściu przez strefę roboczą kulki są zawracane przez system recyrkulacji i ponownie trafiają pomiędzy bieżnie. Dzięki temu mogą pracować w zamkniętym obiegu.

Tarcie toczne ogranicza opory ruchu. Pozwala to uzyskać wysoką sprawność, duże prędkości, dobrą powtarzalność i możliwość pracy z kontrolowanym napięciem wstępnym.

Śruba kulowa może być wyposażona w:

pojedynczą albo podwójną nakrętkę,
preload,
różne systemy nawrotu kulek,
zgarniacze,
uszczelnienia,
system chłodzenia,
nakrętkę bezpieczeństwa,
specjalne rozwiązania montażowe.

Szczegółową budowę mechanizmu opisuje artykuł:

Śruba kulowa - budowa, zasada działania, rodzaje i zastosowanie

Jak działa śruba trapezowa?

Śruba trapezowa ma gwint o profilu trapezowym. Nakrętka przesuwa się po wale na skutek bezpośredniego kontaktu powierzchni gwintu.

W przeciwieństwie do śruby kulowej nie ma kulek ani systemu recyrkulacji. Obciążenie przenoszone jest przez ślizgające się po sobie powierzchnie śruby i nakrętki.

Nakrętki trapezowe mogą być wykonywane między innymi ze:

stali,
brązu,
mosiądzu,
tworzyw konstrukcyjnych,
materiałów samosmarujących.

Dobór materiału zależy od obciążenia, prędkości, temperatury, warunków smarowania i oczekiwanej trwałości.

Prosta konstrukcja śruby trapezowej ma kilka zalet:

niższy koszt,
łatwiejszą produkcję,
prostszy montaż,
możliwość uzyskania samohamowności,
dobrą przydatność do wolnych ruchów regulacyjnych.

Tarcie ślizgowe powoduje jednak większe straty energii, nagrzewanie oraz stopniowe zużycie powierzchni gwintu.

Tarcie toczne a tarcie ślizgowe

Podstawowa różnica pomiędzy śrubą kulową i trapezową wynika ze sposobu przenoszenia obciążenia.

Śruba kulowa - tarcie toczne

Kulki toczą się pomiędzy bieżniami. Współczynnik tarcia jest stosunkowo mały, dlatego mechanizm może pracować z wysoką sprawnością.

Skutki praktyczne:

mniejszy wymagany moment napędowy,
mniejsze straty energii,
większa prędkość,
mniejsze nagrzewanie,
płynny ruch,
mała tendencja do zjawiska stick-slip.

Śruba trapezowa - tarcie ślizgowe

Powierzchnie gwintu ślizgają się po sobie. Znaczna część energii zamienia się w ciepło.

Skutki praktyczne:

większy wymagany moment,
niższa sprawność,
większe nagrzewanie,
ograniczona prędkość,
większy wpływ smarowania,
możliwość wystąpienia nierównego ruszania przy małej prędkości.

Tarcie ślizgowe nie jest jednak zawsze wadą. Może zwiększać zdolność mechanizmu do utrzymania obciążenia bez ruchu i sprzyjać samohamowności.

Sprawność śruby kulowej i trapezowej

Sprawność określa, jaka część energii dostarczonej do mechanizmu jest zamieniana na użyteczną pracę liniową.

Śruba kulowa ma zwykle znacznie wyższą sprawność niż trapezowa, ponieważ kulki ograniczają tarcie.

Wysoka sprawność oznacza:

możliwość zastosowania napędu o mniejszym wymaganym momencie dla tej samej siły i prędkości,
mniejsze zużycie energii,
mniejsze nagrzewanie,
możliwość intensywnej pracy,
łatwiejszy ruch w obu kierunkach.

Niższa sprawność śruby trapezowej prowadzi do większych strat, ale może być akceptowalna w mechanizmach:

pracujących rzadko,
poruszających się wolno,
obsługiwanych ręcznie,
wykonujących krótkie ruchy,
w których samohamowność jest istotniejsza niż wydajność.

Nie należy przyjmować jednej wartości sprawności dla wszystkich śrub. Zależy ona od skoku, średnicy, smarowania, prędkości, obciążenia, materiału nakrętki i stanu powierzchni.

Moment napędowy

Do uzyskania tej samej siły osiowej śruba trapezowa zwykle wymaga większego momentu niż kulowa.

W mechanizmie kulowym większa część momentu zamieniana jest na ruch liniowy. W trapezowym istotna część energii pokonuje tarcie.

Przy doborze napędu trzeba jednak uwzględnić nie tylko sprawność, lecz także:

skok,
siłę osiową,
przyspieszenie,
bezwładność wału,
masę ruchomą,
preload,
opory prowadnic,
cykl pracy,
rezerwę napędu.

Śruba kulowa z dużym skokiem może wymagać większego momentu niż śruba kulowa o mniejszym skoku. Sama nazwa technologii nie wystarcza więc do określenia wymagań silnika.

Dokładność pozycjonowania

Śruby kulowe są stosowane tam, gdzie wymagane są wysoka dokładność ruchu, mały luz i dobra powtarzalność.

Możliwe jest wykonanie precyzyjnej bieżni, kontrola błędu skoku oraz zastosowanie preloadu. Pozwala to ograniczyć ruch jałowy podczas zmiany kierunku.

Śruba trapezowa może również zapewniać poprawne pozycjonowanie, ale jej dokładność silniej zależy od:

luzu nakrętki,
zużycia gwintu,
kierunku dojazdu,
temperatury,
obciążenia,
sposobu kompensacji.

W zastosowaniach regulacyjnych i ręcznych taka dokładność może być wystarczająca. W precyzyjnej obrabiarce CNC najczęściej potrzebna jest jednak śruba kulowa.

Powtarzalność

Powtarzalność oznacza zdolność mechanizmu do wielokrotnego powrotu do tej samej pozycji.

Śruba kulowa z prawidłowym preloadem może zapewniać bardzo dobrą powtarzalność, zwłaszcza gdy pozycja jest kontrolowana przez serwonapęd albo bezpośredni układ pomiarowy.

W śrubie trapezowej powtarzalność może pogarszać się wraz ze wzrostem luzu i zużyciem nakrętki.

W praktyce mechanizm trapezowy może nadal dobrze powtarzać położenie, jeżeli ruch zawsze kończy się dojazdem z tej samej strony. Problem staje się bardziej widoczny przy częstych zmianach kierunku.

Luz osiowy

Luz w śrubie kulowej

Może być ograniczany przez:

odpowiedni dobór kulek,
preload nakrętki pojedynczej,
podwójną nakrętkę,
przesunięcie skoku,
specjalną geometrię bieżni.

Prawidłowo dobrany mechanizm może pracować z bardzo małym luzem i wysoką sztywnością.

Luz w śrubie trapezowej

Wynika głównie z przestrzeni pomiędzy powierzchniami gwintu śruby i nakrętki.

Może być ograniczany przez:

nakrętkę dzieloną,
nakrętkę sprężynową,
podwójną nakrętkę,
regulację położenia obu części,
dobór materiału i tolerancji.

Kasowanie luzu w śrubie trapezowej zwykle zwiększa jednak tarcie i zużycie.

Szczegółowe informacje o luzie w mechanizmach kulowych znajdują się w artykule:

Luz na śrubie kulowej - przyczyny, pomiar i sposoby usunięcia

Preload i sztywność

Preload jest kontrolowanym napięciem wstępnym mechanizmu. W śrubie kulowej zwiększa sztywność i ogranicza luz przy zmianie kierunku.

Zbyt wysoki preload powoduje:

wzrost momentu ruchu,
nagrzewanie,
większe obciążenie kulek,
szybsze zużycie,
większe wymagania wobec silnika.

Śruby trapezowe mogą korzystać z regulowanych albo dzielonych nakrętek, lecz efekt nie jest identyczny z preloadem precyzyjnej śruby kulowej.

Sztywność całej osi zależy również od:

średnicy i długości wału,
łożysk podporowych,
opraw,
mocowania nakrętki,
prowadnic,
konstrukcji maszyny.

Nie wystarczy więc oceniać wyłącznie samego gwintu.

Prędkość liniowa

Śruba kulowa jest zwykle lepszym rozwiązaniem do wysokich prędkości. Małe tarcie pozwala ograniczyć nagrzewanie i straty energii.

W szybkich osiach trzeba jednak sprawdzić:

prędkość krytyczną wału,
dopuszczalną prędkość nakrętki,
system recyrkulacji,
smarowanie,
temperaturę,
łożyska,
prostoliniowość wału.

Śruba trapezowa lepiej sprawdza się przy ruchach wolnych i sporadycznych. Przy wysokiej prędkości tarcie ślizgowe prowadzi do wzrostu temperatury, zużycia i ryzyka zatarcia.

Przyspieszenie i częste nawroty

W automatyce, robotyce i maszynach CNC osie często przyspieszają, hamują i zmieniają kierunek.

Śruba kulowa jest dobrze przystosowana do takich cykli, ponieważ:

ma wysoką sprawność,
może pracować z małym luzem,
ogranicza zjawisko stick-slip,
pozwala uzyskać dużą dynamikę.

Śruba trapezowa może być mniej korzystna przy intensywnych nawrotach. Tarcie, luz i zużycie nakrętki mogą ograniczać dokładność i trwałość.

Samohamowność

Samohamowność oznacza, że obciążenie osiowe nie jest w stanie samoczynnie wprawić śruby w ruch.

Czy śruba kulowa jest samohamowna?

Zazwyczaj nie. Wysoka sprawność sprawia, że siła osiowa może spowodować obrót wału.

W osi pionowej po odłączeniu napędu może dojść do opadania obciążenia. Konieczne może być zastosowanie:

hamulca silnika,
przeciwwagi,
blokady,
mechanizmu chwytającego,
nakrętki bezpieczeństwa,
dodatkowego zabezpieczenia mechanicznego.

Czy śruba trapezowa jest samohamowna?

Może być, ale nie zawsze.

Samohamowność zależy między innymi od:

kąta linii śrubowej,
skoku,
współczynnika tarcia,
materiału nakrętki,
smarowania,
zużycia,
kierunku obciążenia.

Śruba trapezowa o dużym skoku może nie być samohamowna. Zmiana smarowania albo zużycie powierzchni również może zmienić zachowanie mechanizmu.

Bezpieczeństwa nie należy opierać wyłącznie na założeniu, że śruba trapezowa zatrzyma obciążenie. W aplikacjach związanych z bezpieczeństwem potrzebne może być niezależne zabezpieczenie.

Oś pionowa - kulowa czy trapezowa?

W osi pionowej trzeba uwzględnić:

ciężar ruchomego zespołu,
prędkość podnoszenia i opuszczania,
cykl pracy,
dokładność,
ryzyko opadania,
hamowanie awaryjne,
bezpieczeństwo ludzi i maszyny.

Śruba kulowa sprawdzi się, gdy potrzebne są szybki ruch, wysoka sprawność i dokładne pozycjonowanie. Wymaga jednak zabezpieczenia przed opadaniem.

Śruba trapezowa może być dobrym wyborem w prostym, wolnym mechanizmie podnoszącym, jeżeli warunki zapewniają wymaganą samohamowność. Również wtedy warto przewidzieć dodatkowe zabezpieczenie.

Nośność i duże obciążenia

Nie można stwierdzić, że każdy mechanizm kulowy zawsze przenosi większe siły niż trapezowy albo odwrotnie.

Nośność zależy od:

średnicy,
długości,
skoku,
materiału,
profilu gwintu,
konstrukcji nakrętki,
liczby obiegów kulek,
powierzchni nośnej,
warunków smarowania,
cyklu pracy.

Śruby kulowe wysokoobciążone mogą przenosić bardzo duże siły i pracować w prasach, wtryskarkach oraz siłownikach elektromechanicznych.

Śruby trapezowe również mogą przenosić znaczne obciążenia, zwłaszcza przy małej prędkości, ale większe tarcie wpływa na temperaturę i zużycie.

W obu przypadkach trzeba sprawdzić wyboczenie wału. Wysoka nośność nakrętki nie oznacza, że długi wał bezpiecznie przeniesie taką samą siłę ściskającą.

Sposób sprawdzania średnicy, skoku, prędkości krytycznej, wyboczenia i obciążenia opisujemy szerzej w poradniku dotyczącym doboru śruby kulowej.

Trwałość

Trwałość śruby kulowej

Przy prawidłowym doborze, smarowaniu i ochronie mechanizm może pracować przez długi czas.

Najczęstsze przyczyny pogorszenia stanu to:

zmęczenie bieżni,
zużycie kulek,
uszkodzenie recyrkulacji,
utrata preloadu,
zanieczyszczenia,
brak smarowania,
błędy montażowe.

Trwałość śruby trapezowej

Zużycie ma charakter głównie ślizgowy. Wraz z upływem czasu mogą zużywać się powierzchnie gwintu i materiał nakrętki.

Typowe skutki to:

wzrost luzu,
większe opory,
nierówna praca,
nagrzewanie,
zużycie nakrętki,
ryzyko zatarcia.

Nakrętki z brązu albo tworzywa mogą być projektowane jako elementy wymienne. Pozwala to chronić droższy wał i ułatwiać serwis.

Smarowanie

Oba typy śrub wymagają właściwego smarowania, choć jego znaczenie i skutki błędów mogą być różne.

Śruba kulowa

Smarowanie chroni bieżnie i kulki, ogranicza tarcie oraz korozję. Niewystarczające smarowanie może szybko doprowadzić do uszkodzenia powierzchni tocznych.

Śruba trapezowa

Smar zmniejsza tarcie ślizgowe, temperaturę i zużycie nakrętki. Niektóre tworzywa mogą pracować z ograniczonym smarowaniem, ale nie oznacza to automatycznie pełnej bezobsługowości.

Środek smarny powinien być dopasowany do:

materiałów,
obciążenia,
prędkości,
temperatury,
środowiska,
cyklu pracy.

Odporność na zanieczyszczenia

Śruby kulowe są wrażliwe na twarde zanieczyszczenia, które mogą uszkodzić kulki, bieżnie i elementy nawrotne.

Wymagają odpowiednich:

zgarniaczy,
uszczelnień,
osłon harmonijkowych,
osłon teleskopowych,
systemów smarowania.

Śruby trapezowe mogą być bardziej tolerancyjne w wolnych i prostych zastosowaniach, ale także mogą ulec zużyciu lub zatarciu pod wpływem pyłu, wiórów i ścierniwa.

W trudnym środowisku o trwałości często decyduje sposób ochrony, a nie wyłącznie rodzaj śruby.

Hałas i kultura pracy

Prawidłowo dobrana śruba kulowa może pracować płynnie, jednak system recyrkulacji i ruch kulek generują charakterystyczny dźwięk.

Poziom hałasu zależy od:

prędkości,
rodzaju nawrotu,
preloadu,
jakości powierzchni,
smarowania,
zużycia.

Śruba trapezowa przy małej prędkości może pracować cicho, ale niewłaściwe smarowanie, zużycie albo zjawisko stick-slip mogą powodować drgania i hałas.

W aplikacjach wymagających niskiego poziomu dźwięku trzeba analizować konkretną konstrukcję, a nie zakładać automatycznej przewagi jednego rozwiązania.

Temperatura pracy

Śruba kulowa generuje mniej ciepła przy tej samej pracy użytecznej, ale wysoki preload, duża prędkość i intensywny cykl nadal mogą powodować nagrzewanie.

Śruba trapezowa zamienia większą część energii na ciepło. Przy wysokich prędkościach może wymagać:

ograniczenia cyklu pracy,
lepszego smarowania,
zwiększenia wymiarów,
odprowadzania ciepła,
zmniejszenia obciążenia.

W precyzyjnych osiach wydłużenie cieplne wału wpływa na pozycjonowanie niezależnie od rodzaju śruby.

Koszt zakupu

Śruba trapezowa jest zwykle tańsza ze względu na prostszą konstrukcję i brak układu recyrkulacji.

Może być ekonomicznym rozwiązaniem do:

mechanizmu ręcznego,
rzadkiej regulacji,
prostego podnośnika,
zacisku,
wolnego przesuwu.

Śruba kulowa ma wyższy koszt początkowy, ale może ograniczyć inne koszty przez:

mniejszy silnik,
niższe zużycie energii,
większą wydajność,
lepszą jakość procesu,
krótszy czas cyklu,
mniejszy poziom braków,
rzadszą regulację luzu.

Całkowity koszt eksploatacji

Koszt zakupu jest tylko jednym z elementów.

Należy uwzględnić także:

energię,
wielkość napędu,
częstotliwość smarowania,
regulację luzu,
zużycie nakrętki,
przestoje,
koszt części zamiennych,
wpływ dokładności na produkcję,
dostępność serwisu,
możliwość regeneracji.

W prostej, rzadko używanej osi śruba trapezowa może być najbardziej ekonomiczna.

W intensywnie pracującej maszynie śruba kulowa może mieć niższy koszt całkowity pomimo wyższej ceny zakupu.

Pełne porównanie śruby kulowej i trapezowej

Kryterium	Śruba kulowa	Śruba trapezowa
Zasada działania	Tarcie toczne	Tarcie ślizgowe
Sprawność	Wysoka	Niższa
Wymagany moment	Zwykle mniejszy	Zwykle większy
Prędkość	Wysoka	Zwykle niższa
Dynamika	Bardzo dobra	Ograniczona przez tarcie
Dokładność	Wysoka w odpowiednim wykonaniu	Zależna od luzu i zużycia
Powtarzalność	Bardzo dobra	Dobra w prostszych zastosowaniach
Luz	Może być bardzo mały	Zwykle większy
Preload	Możliwy i szeroko stosowany	Realizowany przez specjalne nakrętki
Sztywność	Zależne od materiału nakrętki i warunków pracy	Zależna od konstrukcji, materiału i regulacji
Samohamowność	Zwykle brak	Możliwa, ale nie zawsze
Zużycie energii	Niższe	Wyższe
Nagrzewanie	Mniejsze	Większe
Wrażliwość na zabrudzenia	Wysoka	Często mniejsza
Smarowanie	Wymagane	Zależne od materiału nakrętki i warunków pracy
Koszt zakupu	Wyższy	Niższy
Serwis	Bardziej specjalistyczny	Zwykle prostszy
Regeneracja	Często możliwa po diagnostyce	Często wymiana nakrętki lub obróbka zespołu
Typowe zastosowania	CNC, automatyka, robotyka, szybkie osie	Podnośniki, regulacje, zaciski, wolne napędy

Kiedy wybrać śrubę kulową?

Śruba kulowa jest zwykle właściwym wyborem, gdy wymagane są:

wysoka dokładność,
duża prędkość,
częste zmiany kierunku,
wysoka sprawność,
mały luz,
dobra powtarzalność,
duża dynamika,
długa praca automatyczna,
precyzyjna kontrola pozycji.

Typowe zastosowania:

obrabiarki CNC,
centra obróbcze,
tokarki,
frezarki,
szlifierki,
robotyka,
automatyka,
systemy pick-and-place,
maszyny pomiarowe,
szybkie siłowniki elektromechaniczne.

Kiedy wybrać śrubę trapezową?

Śruba trapezowa może być lepsza, gdy najważniejsze są:

prosta konstrukcja,
niski koszt,
wolny ruch,
sporadyczne cykle,
regulacja ręczna,
możliwość samohamowności,
łatwa wymiana nakrętki,
umiarkowane wymagania dotyczące dokładności.

Typowe zastosowania:

podnośniki,
stoły regulacyjne,
mechanizmy zaciskowe,
imadła,
napędy ręczne,
regulacja położenia,
proste maszyny,
urządzenia wykonujące krótkie i wolne ruchy.

Jaka śruba do maszyny CNC?

W profesjonalnej maszynie CNC najczęściej stosuje się śruby kulowe.

Decydują o tym:

mały luz,
możliwość preloadu,
wysoka sprawność,
dokładność,
powtarzalność,
duża dynamika,
dobra współpraca z serwonapędem.

Śruby trapezowe mogą występować w prostych maszynach, osiach pomocniczych lub konstrukcjach hobbystycznych, ale zwykle nie zapewniają parametrów wymaganych w precyzyjnej obrabiarce produkcyjnej.

Jaka śruba do podnośnika?

Do wolnego i prostego podnośnika często wybierana jest śruba trapezowa. Może oferować prostą konstrukcję i możliwość samohamowności.

Jeżeli podnośnik ma pracować szybko, często i z precyzyjną kontrolą pozycji, lepsza może być śruba kulowa połączona z odpowiednim hamulcem oraz zabezpieczeniem mechanicznym.

Wybór wymaga analizy:

siły,
prędkości,
skoku,
długości,
wyboczenia,
cyklu pracy,
bezpieczeństwa.

Jaka śruba do osi pionowej?

Śruba kulowa nadaje się do szybkiej i dokładnej osi pionowej, ale zwykle wymaga hamulca.

Śruba trapezowa może wykazywać samohamowność, lecz trzeba ją potwierdzić dla konkretnej geometrii i warunków pracy.

W aplikacjach związanych z bezpieczeństwem niezależne zabezpieczenie powinno działać także w przypadku:

zaniku zasilania,
uszkodzenia nakrętki,
zerwania połączenia,
awarii napędu.

Czy można zastąpić śrubę trapezową kulową?

Tak, ale nie zawsze jest to prosta wymiana.

Modernizacja może przynieść:

większą sprawność,
wyższą prędkość,
mniejszy luz,
lepszą dokładność,
mniejsze zapotrzebowanie na moment.

Trzeba jednak sprawdzić:

brak samohamowności,
konieczność zastosowania hamulca,
wymiary nakrętki,
sposób mocowania,
ułożyskowanie,
sterowanie,
sprzęgło,
maksymalną prędkość,
bezpieczeństwo osi.

Po zamianie na śrubę kulową obciążenie może samoczynnie napędzać wał. Jest to jedna z najważniejszych zmian funkcjonalnych.

Czy można zastąpić śrubę kulową trapezową?

Technicznie może być to możliwe, ale zwykle prowadzi do:

obniżenia sprawności,
wzrostu wymaganego momentu,
zmniejszenia prędkości,
zwiększenia luzu,
pogorszenia dokładności,
większego nagrzewania.

Taka zmiana może być uzasadniona w prostym mechanizmie o małej liczbie cykli, ale zwykle nie nadaje się do szybkiej i precyzyjnej osi CNC.

Czy można wykonać śrubę na wymiar?

Zarówno śruby kulowe, jak i trapezowe mogą być wykonywane według:

rysunku technicznego,
modelu 3D,
dokumentacji maszyny,
fizycznego wzorca,
wymagań nowego projektu.

Analizie podlegają między innymi:

średnica,
skok,
długość,
profil gwintu,
zakończenia,
nakrętka,
dokładność,
preload,
obciążenie,
sposób montażu.

Jeżeli standardowy element nie pasuje do maszyny albo część OEM nie jest już dostępna, możliwe może być wykonanie zamiennika.

Dorabianie śrub kulowych na wymiar według wzorca lub rysunku

Regeneracja czy wymiana?

Zużyty mechanizm kulowy może kwalifikować się do regeneracji, jeżeli stan wału, nakrętki i bieżni pozwala przywrócić wymagane parametry.

W śrubie trapezowej często zużywa się przede wszystkim nakrętka, która może zostać wymieniona albo odtworzona. Trzeba jednak sprawdzić także stan gwintu wału.

Decyzja zależy od:

stopnia zużycia,
luzu,
geometrii,
uszkodzeń powierzchni,
dostępności dokumentacji,
wymaganej dokładności,
kosztu przestoju,
dostępności nowej części.

Naprawa i regeneracja śrub kulowych

Jak przygotować zapytanie o dobór śruby?

Priorytet	Co przekazać?	Przykład
Wymagane	zastosowanie	CNC, podnośnik, automatyka, regulacja
Wymagane	funkcja mechanizmu	pozycjonowanie, transport, docisk
Wymagane	kierunek pracy	poziomy, pionowy, ukośny
Wymagane	przesuw	zakres ruchu
Wymagane	obciążenie	masa albo siła osiowa
Bardzo pomocne	prędkość	robocza i maksymalna
Bardzo pomocne	cykl pracy	liczba ruchów i czas pracy
Bardzo pomocne	dokładność	dopuszczalny luz i błąd pozycji
Pomocne	środowisko	pył, chłodziwo, temperatura
Pomocne	wymagania bezpieczeństwa	hamulec, samohamowność, blokada
Dokumentacja	rysunek lub model	PDF, DWG, STEP
Wymiana istniejącej części	fizyczny wzorzec	kompletna śruba z nakrętką

Do wstępnego doboru często wystarczą podstawowe dane aplikacji, zdjęcia oraz opis oczekiwanej pracy.

Najczęstsze błędy przy wyborze

Założenie, że śruba kulowa zawsze jest lepsza

W prostej, wolnej i rzadko używanej regulacji śruba trapezowa może być rozwiązaniem bardziej racjonalnym.

Założenie, że śruba trapezowa zawsze jest samohamowna

Samohamowność zależy od geometrii i tarcia. Nie może być przyjmowana bez weryfikacji.

Porównanie tylko ceny zakupu

Tańszy mechanizm może wymagać większego silnika, zużywać więcej energii i częściej wymagać regulacji.

Pominięcie luzu

W osi zmieniającej kierunek nawet niewielki luz może znacząco wpływać na dokładność.

Brak analizy cyklu pracy

Śruba odpowiednia do sporadycznej regulacji może nie nadawać się do szybkiego ruchu automatycznego.

Brak analizy temperatury

Tarcie i intensywny cykl mogą powodować nagrzewanie, zużycie oraz zmianę dokładności.

Brak zabezpieczenia osi pionowej

Ani śruba kulowa, ani samohamowna śruba trapezowa nie powinny być jedynym elementem bezpieczeństwa w zastosowaniu krytycznym.

Brak analizy wyboczenia

Długi wał może utracić stateczność niezależnie od rodzaju gwintu.

FAQ - śruba kulowa czy trapezowa?

Która śruba jest dokładniejsza?

Zwykle śruba kulowa, zwłaszcza w wykonaniu precyzyjnym z preloadem. Dokładność całej osi zależy jednak także od montażu, podpór, prowadnic i temperatury.

Która śruba jest szybsza?

Śruba kulowa. Mniejsze tarcie pozwala na pracę z wyższą prędkością i intensywniejszym cyklem.

Która śruba jest tańsza?

Zwykle trapezowa. Śruba kulowa może jednak obniżyć koszt eksploatacji dzięki wyższej sprawności i wydajności.

Która śruba jest samohamowna?

Śruba trapezowa może być samohamowna, ale zależy to od skoku, tarcia, smarowania i obciążenia. Śruba kulowa zazwyczaj nie jest samohamowna.

Która śruba lepiej nadaje się do CNC?

Do precyzyjnych i szybkich osi CNC zazwyczaj wybiera się śrubę kulową.

Która śruba nadaje się do podnośnika?

Do wolnego, prostego podnośnika często stosuje się śrubę trapezową. Do szybkiego i precyzyjnego podnoszenia można zastosować śrubę kulową z odpowiednim zabezpieczeniem.

Czy śruba trapezowa może pracować szybko?

Może, ale wzrost prędkości zwiększa tarcie, temperaturę i zużycie. Dopuszczalna prędkość zależy od materiału nakrętki, smarowania, skoku i obciążenia.

Czy śruba kulowa wymaga smarowania?

Tak. Prawidłowe smarowanie jest konieczne dla trwałości kulek, bieżni i układu recyrkulacji.

Czy śruba trapezowa może pracować bez smaru?

Niektóre nakrętki z tworzyw mogą pracować przy ograniczonym smarowaniu, ale nie należy automatycznie traktować każdego mechanizmu trapezowego jako bezobsługowego.

Czy śruba trapezowa ma większy luz?

Zwykle tak, zwłaszcza po zużyciu nakrętki. Można stosować konstrukcje regulowane lub dzielone, ale zwiększa to tarcie i złożoność.

Czy można zamienić śrubę trapezową na kulową?

Tak, ale trzeba sprawdzić napęd, mocowanie, gabaryty, prędkość, brak samohamowności i bezpieczeństwo osi.

Czy można wykonać obie śruby według rysunku?

Tak. Możliwe są wykonania standardowe, specjalne i zamienniki przygotowane według dokumentacji albo fizycznego wzorca.

Potrzebujesz dobrać śrubę kulową lub trapezową?

Prześlij informacje o zastosowaniu, obciążeniu, prędkości, przesuwie, kierunku pracy oraz wymaganej dokładności. Jeżeli wymieniasz istniejący mechanizm, dołącz zdjęcia, oznaczenia i podstawowe wymiary.

Do wstępnej analizy nie jest konieczna kompletna dokumentacja. W wielu przypadkach wystarczą dane maszyny, opis funkcji mechanizmu i zdjęcia zespołu.

Blog

Dowiedz się więcej
