Smarowanie śruby kulowej — czym i jak często?

Eksploatacja i utrzymanie śrub kulowych

Smarowanie śruby kulowej — czym smarować, jak często i ile środka smarnego podawać?

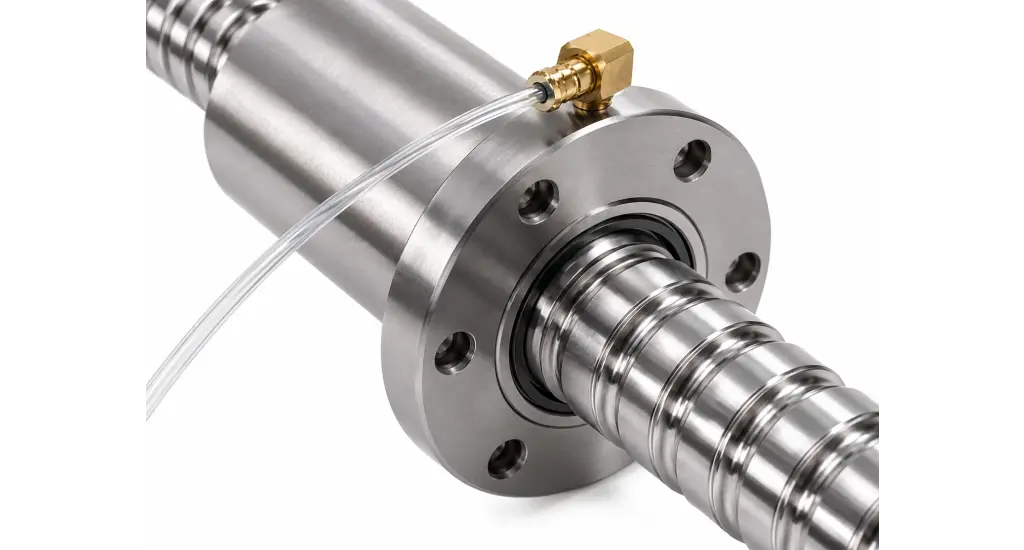

Smarowanie śruby kulowej przez króciec w nakrętce

Prawidłowe smarowanie śruby kulowej ma bezpośredni wpływ na trwałość bieżni, kulek i układu recyrkulacji, a także na temperaturę, moment ruchu, hałas oraz stabilność pracy całej osi.

Środek smarny ogranicza bezpośredni kontakt metalowych powierzchni, zmniejsza zużycie i pomaga chronić mechanizm przed korozją oraz zanieczyszczeniami. Nie oznacza to jednak, że każdą śrubę można smarować tym samym produktem, w tej samej ilości i w identycznych odstępach czasu.

Nie istnieje jeden uniwersalny interwał smarowania właściwy dla wszystkich śrub kulowych.

Częstotliwość i sposób podawania środka zależą między innymi od:

prędkości,
obciążenia,
długości przejazdów,
liczby nawrotów,
temperatury,
rodzaju nakrętki,
preloadu,
zastosowanych uszczelnień i zgarniaczy,
obecności chłodziwa, wody, pyłu lub wiórów,
konstrukcji układu centralnego smarowania,
rodzaju użytego smaru lub oleju.

Zbyt mała ilość środka smarnego może prowadzić do przyspieszonego zużycia, przegrzewania i uszkodzenia bieżni. Zbyt duża ilość może natomiast powodować wzrost oporów, temperatury i obciążenia napędu.

Najbezpieczniejszą podstawą obsługi jest dokumentacja producenta konkretnego zespołu śruba–nakrętka oraz warunki rzeczywistej eksploatacji maszyny.

Sprawdź ofertę i powiązane materiały

Najważniejsza odpowiedź

Pytanie	Odpowiedź
Czy śruba kulowa wymaga smarowania?	Tak. Wyjątkiem mogą być specjalne zespoły fabrycznie przygotowane do pracy z określonym systemem smarowania lub rozwiązaniem bezobsługowym, zgodnie z dokumentacją producenta.
Smar czy olej?	Zależy od konstrukcji, prędkości, temperatury i systemu podawania
Jak często smarować?	Według zaleceń producenta i rzeczywistych warunków eksploatacji
Ile środka podawać?	Tyle, ile przewidziano dla konkretnej nakrętki i sposobu dosmarowania
Czy im więcej smaru, tym lepiej?	Nie. Nadmiar może zwiększyć moment i temperaturę
Czy można mieszać różne smary?	Nie bez potwierdzenia ich kompatybilności
Czy smarowanie usuwa luz?	Nie. Może chwilowo zmienić odczuwalny opór, ale nie naprawia luzu
Czy hałas oznacza brak smaru?	Nie zawsze. Przyczyną mogą być także uszkodzone kulki, bieżnie lub nawrotniki
Czy centralne smarowanie gwarantuje dopływ środka?	Nie. Trzeba kontrolować przewody, dozowniki i rzeczywisty wypływ
Czy chłodziwo może szkodzić?	Tak. Może wypłukiwać lub zanieczyszczać środek smarny

Dlaczego śruba kulowa wymaga smarowania?

W śrubie kulowej obciążenie jest przenoszone przez kulki toczące się pomiędzy bieżniami wału i nakrętki.

Mimo że tarcie toczne jest znacznie mniejsze niż tarcie ślizgowe, w strefach kontaktu występują wysokie naciski. Kulki przechodzą przez obciążoną strefę bieżni, a następnie wracają przez układ recyrkulacji.

Środek smarny tworzy warstwę oddzielającą współpracujące powierzchnie i ogranicza ich bezpośredni kontakt.

Jego główne zadania to:

zmniejszenie tarcia,
ograniczenie zużycia kulek i bieżni,
zmniejszenie temperatury pracy,
ochrona przed korozją,
ograniczenie hałasu,
poprawa płynności ruchu,
ochrona powierzchni podczas postojów,
wspomaganie wypierania drobnych zanieczyszczeń przy właściwie zaprojektowanym i regularnie odnawianym systemie smarowania.

Bez odpowiedniego filmu smarnego powierzchnie mogą pracować w warunkach tarcia mieszanego lub granicznego. Prowadzi to do wzrostu temperatury, uszkodzeń powierzchni i skrócenia trwałości.

Co dzieje się przy braku smarowania?

Początkowe objawy niedostatecznego smarowania mogą być mało wyraźne.

Najczęściej pojawiają się:

narastający szum,
metaliczny odgłos toczenia,
nierówny moment,
wzrost prądu silnika,
wzrost temperatury nakrętki,
gorsza płynność przy małych prędkościach,
suche lub matowe powierzchnie wału.

Dalsza praca może prowadzić do:

uszkodzenia warstwy wierzchniej bieżni,
mikropęknięć,
wżerów zmęczeniowych,
zatarcia kulek,
uszkodzenia nawrotników,
powstania luzu,
utraty preloadu,
zablokowania nakrętki,
rozsypania się kulek.

Po uzupełnieniu smaru nie każde uszkodzenie znika. Jeżeli na bieżni powstały już wżery, odciski lub uszkodzenia powierzchni, dosmarowanie może jedynie chwilowo zmniejszyć hałas.

Smar plastyczny czy olej?

Oba rozwiązania mogą być prawidłowe. Wybór zależy od konstrukcji mechanizmu i warunków pracy.

Smar plastyczny

Smar plastyczny składa się zwykle z oleju bazowego, zagęszczacza oraz dodatków poprawiających określone właściwości.

Jest często stosowany w śrubach kulowych, ponieważ:

dobrze utrzymuje się w nakrętce,
ogranicza potrzebę ciągłego podawania,
chroni powierzchnie podczas postoju,
może częściowo uszczelniać strefę roboczą,
jest wygodny w smarowaniu ręcznym i okresowym.

Może być odpowiedni dla:

maszyn pracujących okresowo,
osi o umiarkowanych prędkościach,
urządzeń bez instalacji olejowej,
śrub wymagających dłuższych przerw pomiędzy obsługami.

Nadmiar smaru może jednak powodować wzrost oporów. Jest to szczególnie odczuwalne:

przy niskiej temperaturze,
przy wysokim preloadzie,
przy dużej prędkości,
w małych nakrętkach,
po gwałtownym przepełnieniu komory.

Olej

Olej jest często podawany przez centralny układ smarowania w małych, regularnych dawkach.

Może być korzystny przy:

wysokich prędkościach,
częstych cyklach,
wysokiej dynamice,
konieczności odprowadzania ciepła,
maszynach z rozbudowanym centralnym smarowaniem,
układach wymagających ciągłego odnawiania filmu smarnego.

Olej łatwiej przepływa przez przewody i dozowniki, ale szybciej opuszcza strefę kontaktu. Dlatego wymaga kontrolowanego i powtarzalnego podawania.

Nieprawidłowe działanie układu olejowego może długo pozostawać niezauważone. Pompa może pracować, a zbiornik może zawierać olej, mimo że konkretny punkt nie otrzymuje właściwej dawki.

Smar i olej — porównanie

Kryterium	Smar plastyczny	Olej
Utrzymywanie się w nakrętce	Dobre	Mniejsze
Częstotliwość podawania	Zwykle rzadsza	Zwykle częstsza
Centralne smarowanie	Możliwe	Bardzo częste zastosowanie
Odprowadzanie ciepła	Ograniczone	Potencjalnie lepsze przy regularnym przepływie i odnawianiu oleju
Ryzyko nadmiernych oporów	Większe przy przepełnieniu	Zwykle mniejsze
Ochrona podczas postoju	Dobra	Zależna od częstotliwości podawania
Wymagania dotyczące szczelności	Umiarkowane	Większe
Wypłukiwanie zanieczyszczeń	Ograniczone	Może być skuteczniejsze przy przepływie
Obsługa ręczna	Wygodna	Mniej typowa
Wysokie prędkości	Zależnie od produktu i dawki	Często korzystne zastosowanie

Nie należy zmieniać smaru na olej lub oleju na smar bez sprawdzenia konstrukcji nakrętki, uszczelnień, przewodów i zaleceń producenta.

Jak dobrać smar do śruby kulowej?

Dobór nie powinien opierać się wyłącznie na nazwie handlowej albo określeniu „smar łożyskowy”.

Znaczenie mają:

rodzaj oleju bazowego,
jego lepkość,
rodzaj zagęszczacza,
konsystencja,
zakres temperatur,
odporność na wodę,
stabilność mechaniczna,
właściwości przeciwzużyciowe,
zachowanie przy wysokiej prędkości,
kompatybilność z uszczelnieniami,
zgodność z dotychczasowym środkiem.

Zbyt gęsty smar może powodować wysokie opory i przegrzewanie. Zbyt łatwo płynący może szybko opuszczać strefę roboczą i nie zapewniać właściwej ochrony.

W maszynach precyzyjnych trzeba również zwrócić uwagę na wpływ smaru na:

moment biegu jałowego,
równomierność ruchu,
zachowanie przy niskiej prędkości,
zmianę temperatury osi,
stabilność preloadu.

Nie ma jednej uniwersalnej klasy konsystencji odpowiedniej dla wszystkich śrub.

Jak dobrać olej?

W przypadku oleju podstawowe znaczenie ma lepkość w temperaturze pracy.

Zbyt wysoka lepkość może zwiększać opory i temperaturę. Zbyt niska może nie zapewnić odpowiedniej grubości filmu smarnego przy dużym obciążeniu.

Należy uwzględnić:

prędkość obrotową,
prędkość liniową nakrętki,
obciążenie,
temperaturę otoczenia,
temperaturę elementu podczas pracy,
częstotliwość podawania,
wydajność dozownika,
konstrukcję uszczelnień,
sposób odpływu oleju.

Jeżeli śruba jest podłączona do wspólnego układu smarowania maszyny, nie należy automatycznie zakładać, że olej dobrany do prowadnic lub innego mechanizmu jest optymalny także dla śruby kulowej.

Jak często smarować śrubę kulową?

Nie można podać jednej częstotliwości bez znajomości konkretnego mechanizmu.

Interwał zależy od:

rodzaju środka,
dawki początkowej,
prędkości,
obciążenia,
liczby cykli,
długości przejazdów,
temperatury,
uszczelnień,
dostępu chłodziwa i zanieczyszczeń,
częstotliwości postojów,
orientacji montażowej.

Śruba pracująca sporadycznie w czystym laboratorium może wymagać zupełnie innego interwału niż śruba w obrabiarce pracującej całodobowo w obecności chłodziwa i wiórów.

Podstawową wartość należy przyjąć z dokumentacji producenta, a następnie dostosować do rzeczywistych warunków pracy.

Czas pracy czy przebieg osi?

Liczba godzin pracy nie zawsze jest najlepszym sposobem ustalania interwału.

Dwie maszyny mogą pracować przez osiem godzin, ale jedna wykona kilkanaście przejazdów, a druga kilkadziesiąt tysięcy krótkich cykli.

Interwał można odnosić do:

godzin pracy,
liczby cykli,
drogi przebytej przez nakrętkę,
liczby obrotów wału,
liczby nawrotów,
rzeczywistego obciążenia,
czasu pracy pompy smarującej.

W osi o bardzo krótkich i częstych ruchach liczba nawrotów może być bardziej istotna niż całkowita droga.

W osi transportowej wykonującej długie przejazdy lepszym kryterium może być droga przebyta przez nakrętkę.

Warunki skracające interwał smarowania

Częstsze uzupełnianie i kontrola mogą być konieczne, gdy występują:

wysoka prędkość,
duże obciążenie,
wysoki preload,
wysoka temperatura,
duża liczba nawrotów,
kontakt z chłodziwem,
pył i wióry,
praca na zewnątrz,
wilgoć,
ruch oscylacyjny na krótkim odcinku,
długie przestoje,
pionowe położenie śruby,
nieszczelne lub uszkodzone zgarniacze.

Interwał powinien być także skrócony po remoncie, zmianie środka smarnego lub naprawie układu centralnego smarowania, dopóki nie zostanie potwierdzona stabilna praca.

Ile smaru podawać?

Nie istnieje jedna dawka odpowiednia dla wszystkich nakrętek.

Ilość zależy od:

średnicy śruby,
długości nakrętki,
liczby obiegów kulek,
konstrukcji recyrkulacji,
wolnej przestrzeni w nakrętce,
sposobu uszczelnienia,
rodzaju smaru,
pierwszego napełnienia lub dosmarowania.

Pierwsze smarowanie nowego lub wyczyszczonego mechanizmu jest innym procesem niż okresowe uzupełnienie środka.

Przy pierwszym napełnieniu środek musi dotrzeć do stref roboczych i obiegów kulek. Przy dosmarowaniu celem jest odnowienie filmu smarnego bez przepełnienia nakrętki.

W praktyce korzystniejsze są często mniejsze, kontrolowane dawki podawane regularnie niż duża ilość wtłaczana jednorazowo.

Dokładna ilość powinna wynikać z instrukcji konkretnej nakrętki lub systemu smarowania.

Czy nadmiar smaru może zaszkodzić?

Tak.

Nadmiar smaru może powodować:

wzrost momentu biegu jałowego,
wzrost temperatury,
większe obciążenie silnika,
pogorszenie dynamiki osi,
wypychanie uszczelnień,
nierównomierną pracę,
problemy przy niskiej temperaturze,
pienienie lub rozwarstwienie środka.

Po intensywnym dosmarowaniu opory mogą przejściowo wzrosnąć, ponieważ kulki przemieszczają nadmiar środka w nakrętce.

Jeżeli wzrost temperatury lub momentu jest znaczny i nie ustępuje po kontrolowanym rozprowadzeniu smaru, należy sprawdzić:

podaną ilość,
lepkość i konsystencję,
zgodność ze starym smarem,
drożność odpływu,
stan uszczelnień,
prawidłowość montażu.

Objawy niedostatecznego smarowania

Do typowych objawów należą:

narastający szum,
suchy lub metaliczny dźwięk,
wzrost temperatury,
wyższy prąd serwa,
nierówny ruch,
wzrost momentu na określonych odcinkach,
pogorszenie płynności przy małej prędkości,
matowa lub sucha powierzchnia wału,
ślady korozji,
ciemne drobiny w pozostałym środku smarnym.

Objawy te nie są jednoznaczne. Podobne zachowanie mogą powodować:

zużyte kulki,
uszkodzone bieżnie,
wygięty wał,
niewspółosiowość,
nadmierny preload,
uszkodzone nawrotniki,
problemy z podporami.

Jeżeli po prawidłowym dosmarowaniu objawy nie znikają, mechanizm wymaga diagnostyki.

Objawy nadmiaru smaru

Nadmiar środka może objawiać się przez:

nagły wzrost momentu po smarowaniu,
wzrost temperatury nakrętki,
wypływanie dużej ilości smaru przez zgarniacze,
spadek przyspieszenia osi,
alarm przeciążenia napędu,
nierówny ruch na zimno,
zwiększone zużycie energii.

Nie należy natychmiast dokładać kolejnej porcji tylko dlatego, że na zewnętrznej powierzchni wału nie widać grubej warstwy smaru.

O skuteczności smarowania decyduje obecność właściwego filmu w strefach kontaktu, a nie ilość widoczna na zewnątrz.

Czy ciemny smar oznacza zużycie?

Ciemnienie środka może mieć kilka przyczyn.

Może wynikać z:

produktów zużycia metalu,
pyłu,
wiórów,
chłodziwa,
korozji,
utleniania,
starzenia termicznego,
mieszania różnych środków,
wypłukiwania starych osadów po dosmarowaniu.

Ciemny kolor nie zawsze oznacza poważne uszkodzenie, ale obecność metalicznych cząstek, grudek lub twardych zanieczyszczeń wymaga kontroli.

Szczególnie niepokojące są:

srebrzyste drobiny,
wyczuwalne opiłki,
rdzawe zabarwienie,
zapach przegrzania,
wyraźna zmiana konsystencji,
oddzielenie oleju i zagęszczacza.

Czy można mieszać smary?

Nie należy mieszać różnych smarów bez potwierdzenia kompatybilności.

Produkty mogą różnić się:

zagęszczaczem,
olejem bazowym,
dodatkami,
konsystencją,
odpornością na temperaturę,
zachowaniem w obecności wody.

Po zmieszaniu może dojść do:

zmiękczenia smaru,
nadmiernego stwardnienia,
oddzielania oleju,
utraty stabilności,
zmniejszenia ochrony przeciwzużyciowej,
zwiększenia oporów,
wypływania środka z nakrętki.

Podobny wygląd i konsystencja nie potwierdzają kompatybilności chemicznej.

Jeżeli nie wiadomo, jaki smar był stosowany wcześniej, bezpieczniej jest ustalić produkt na podstawie dokumentacji lub oznaczeń serwisowych. W razie zmiany środka konieczne może być oczyszczenie mechanizmu.

Jak zmienić rodzaj smaru?

Zmianę należy prowadzić kontrolowanie.

1. Ustal dotychczasowy produkt

Sprawdź:

instrukcję maszyny,
kartę serwisową,
oznaczenia na zbiorniku,
dokumentację producenta,
historię przeglądów.

2. Sprawdź kompatybilność

Porównaj zagęszczacz, olej bazowy i dodatki. Sama zgodność klasy konsystencji nie wystarcza.

3. Usuń możliwie dużo starego środka

Sposób zależy od konstrukcji nakrętki i możliwości serwisowych.

Jeżeli starego i nowego środka nie można bezpiecznie wymieszać, pełna zmiana może wymagać demontażu, oczyszczenia i ponownego przygotowania nakrętki przez wyspecjalizowany serwis.

Nie należy przepłukiwać zamontowanej nakrętki przypadkowym rozpuszczalnikiem, który może uszkodzić uszczelnienia lub pozostać w strefie roboczej.

4. Podaj nowy środek

Pierwsza dawka po czyszczeniu może różnić się od standardowej dawki uzupełniającej.

5. Rozprowadź smar

Wykonaj powolne przejazdy w zakresie pozwalającym na przejście kulek przez pełny obieg.

6. Obserwuj mechanizm

Kontroluj:

moment,
temperaturę,
hałas,
wypływ środka,
obciążenie napędu.

Centralne smarowanie śruby kulowej

Centralny układ smarowania może automatycznie podawać olej lub smar do nakrętki.

Jego obecność nie oznacza jednak, że punkt jest prawidłowo smarowany.

Typowe problemy obejmują:

pęknięty przewód,
zagięcie rurki,
niedrożny króciec,
zablokowany dozownik,
nieszczelne połączenie,
zapowietrzenie,
niewłaściwy środek,
zbyt małe ciśnienie,
nieprawidłowe ustawienie sterownika,
pusty zbiornik,
uszkodzoną pompę.

Układ może sygnalizować wykonanie cyklu, mimo że środek nie dociera do wszystkich punktów.

Jak sprawdzić centralne smarowanie?

Kontrola powinna obejmować:

poziom i stan środka w zbiorniku,
pracę pompy,
ciśnienie w instalacji,
szczelność przewodów,
działanie rozdzielaczy i dozowników,
drożność króćców,
rzeczywisty wypływ przy nakrętce,
częstotliwość cykli,
ilość podawaną na jeden cykl.

Po opróżnieniu zbiornika, wymianie przewodu lub naprawie instalacji układ może wymagać prawidłowego napełnienia i odpowietrzenia przed ponownym uruchomieniem osi.

Przy diagnostyce warto sprawdzić także inne punkty systemu. Uszkodzenie jednego przewodu może zmieniać ciśnienie i dawki w pozostałej części instalacji.

Czy częstsze cykle centralnego smarowania zawsze pomagają?

Nie.

Zwiększenie częstotliwości bez sprawdzenia dawki może prowadzić do przepełnienia nakrętki i wzrostu oporów.

Przed zmianą programu trzeba ustalić:

objętość pojedynczej dawki,
liczbę punktów,
drogę przepływu,
rodzaj środka,
rzeczywiste warunki pracy osi.

W wielu szybkich układach korzystne są bardzo małe dawki podawane często. Nie można jednak przyjąć tej zasady bez sprawdzenia konstrukcji systemu.

Smarowanie ręczne

Smarowanie ręczne może być skuteczne, jeżeli odbywa się według określonej procedury.

Najczęstsze błędy to:

stosowanie przypadkowego smaru,
brak oczyszczenia smarowniczki,
wtłaczanie zanieczyszczeń do środka,
podanie zbyt dużej ilości,
użycie nadmiernego ciśnienia,
brak rozprowadzenia środka po aplikacji,
pominięcie jednego z punktów,
brak zapisów serwisowych.

Przed podłączeniem smarownicy należy oczyścić końcówkę i króciec. Brud znajdujący się na smarowniczce może zostać wtłoczony bezpośrednio do nakrętki.

Czy wysokie ciśnienie smarownicy może zaszkodzić?

Może.

Zbyt wysokie ciśnienie może:

uszkodzić uszczelnienie,
rozłączyć przewód,
uszkodzić lub nadmiernie obciążyć uszczelnienia, przewody albo elementy układu doprowadzania i recyrkulacji,
wtłoczyć zanieczyszczenia,
przepełnić lokalną strefę nakrętki.

Środek powinien być podawany w sposób kontrolowany, zgodnie z konstrukcją króćca i instrukcją producenta.

Opór na smarownicy nie zawsze oznacza, że trzeba zwiększyć siłę. Może wskazywać na niedrożność przewodu albo króćca.

Jak prawidłowo uzupełnić smar?

Ogólna procedura powinna wyglądać następująco.

1. Zabezpiecz maszynę

Wyłącz napęd i zabezpiecz oś przed niekontrolowanym ruchem. Uwzględnij zasady bezpieczeństwa obowiązujące w zakładzie.

2. Zidentyfikuj punkt smarowania

Sprawdź, czy króciec prowadzi do właściwej nakrętki i czy mechanizm nie ma kilku oddzielnych punktów.

3. Oczyść króciec

Usuń pył, smar i wióry z powierzchni wokół smarowniczki.

4. Potwierdź produkt

Nie podawaj środka bez sprawdzenia jego typu i zgodności z dotychczasowym smarem.

5. Podaj ustaloną dawkę

Nie stosuj zasady „do momentu aż zacznie wypływać”, chyba że taka metoda została jednoznacznie przewidziana przez producenta.

6. Rozprowadź środek

Wykonaj powolne przejazdy osi. Jeżeli to możliwe, nakrętka powinna przejść przez reprezentatywny zakres roboczy.

7. Obserwuj pracę

Sprawdź:

hałas,
moment,
temperaturę,
obciążenie silnika,
ewentualny wypływ smaru.

8. Zapisz wykonanie obsługi

Zanotuj datę, użyty produkt, ilość i stan mechanizmu.

Smarowanie śruby kulowej w obrabiarce CNC

W obrabiarce śruba może pracować w szczególnie wymagających warunkach:

częste nawroty,
wysokie przyspieszenia,
siły skrawania,
chłodziwo,
drobne wióry,
zmiany temperatury,
wielogodzinna praca.

Najważniejsze jest utrzymanie sprawnego systemu osłon, zgarniaczy i smarowania centralnego.

Chłodziwo nie powinno być traktowane jako środek smarny dla śruby kulowej. Może wypłukiwać właściwy olej lub smar, a po odparowaniu pozostawiać osady.

W obrabiarkach trzeba regularnie kontrolować:

teleskopowe osłony osi,
harmonijki,
zgarniacze nakrętki,
przewody smarowania,
dozowniki,
poziom oleju,
temperaturę nakrętki,
prąd serwa.

Nagły wzrost prądu lub temperatury może być jednym z pierwszych objawów problemu.

Smarowanie w automatyce przemysłowej

W automatyce śruby często pracują w krótkich, intensywnych cyklach.

Typowe warunki to:

częste zmiany kierunku,
mała długość ruchu,
duża liczba cykli,
wysoka dynamika,
okresowe postoje,
czyste lub zapylone środowisko.

Przy krótkich ruchach środek smarny może nie rozprowadzać się równomiernie po całym obiegu kulek.

W takich aplikacjach można rozważyć:

mniejsze i częstsze dawki,
okresowy dłuższy przejazd serwisowy,
monitorowanie temperatury i momentu,
skrócenie interwału,
środek odpowiedni do ruchów oscylacyjnych.

Rozwiązanie należy dopasować do konstrukcji maszyny.

Smarowanie osi transportowej

W osiach transportowych często występują:

długie przejazdy,
znaczna prędkość,
duży skok,
praca w pozycji poziomej lub pionowej,
ekspozycja na pył,
okresowe duże obciążenie.

W takich układach istotne są:

regularne odnawianie filmu smarnego,
skuteczne zgarniacze,
osłona wału,
kontrola prostoliniowości,
rozprowadzenie środka na całej długości roboczej.

Jeżeli nakrętka porusza się tylko w ograniczonej części wału, nieużywane odcinki mogą być narażone na korozję.

Krótkie ruchy oscylacyjne

Ruch oscylacyjny na krótkim odcinku jest wymagający dla smarowania.

Kulki mogą wielokrotnie pracować w tej samej strefie bieżni, a środek nie zawsze zostaje równomiernie rozprowadzony.

Może to prowadzić do:

lokalnego zużycia,
przerwania filmu smarnego,
wzrostu temperatury,
nierównomiernej degradacji smaru,
uszkodzeń w ograniczonej strefie skoku.

W takich aplikacjach może być potrzebny okresowy przejazd na większą długość, o ile pozwala na to konstrukcja maszyny i zasady bezpieczeństwa.

Wpływ temperatury na smarowanie

Temperatura zmienia lepkość oleju bazowego oraz zachowanie zagęszczacza.

W niskiej temperaturze środek może powodować:

większy moment,
gorszy rozruch,
nierówną pracę,
przeciążenie napędu.

W wysokiej temperaturze może dochodzić do:

spadku lepkości,
szybszego wypływania,
utleniania,
degradacji dodatków,
skrócenia interwału,
wzrostu zużycia.

Temperatura może rosnąć także wskutek:

nadmiaru smaru,
zbyt wysokiego preloadu,
niewspółosiowości,
nadmiernej prędkości,
uszkodzenia bieżni.

Nie należy automatycznie zakładać, że każde nagrzewanie wynika z niewłaściwego środka.

Wpływ chłodziwa i wody

Chłodziwo może:

wypłukiwać smar,
rozcieńczać olej,
powodować emulgowanie,
przenosić drobne wióry,
sprzyjać korozji,
uszkadzać niekompatybilne uszczelnienia.

Jeżeli chłodziwo dociera do nakrętki, należy sprawdzić:

osłony,
kierunek spływu,
uszczelnienia,
zgarniacze,
odpływy,
częstotliwość smarowania.

W środowisku wilgotnym istotna jest również ochrona wału podczas postojów.

Wpływ pyłu i wiórów

Połączenie środka smarnego z twardymi cząstkami może tworzyć pastę ścierną.

Zanieczyszczenia mogą:

uszkadzać bieżnie,
niszczyć kulki,
blokować nawrotniki,
powodować nierówny moment,
skracać trwałość zgarniaczy,
zwiększać zużycie.

Samo częste smarowanie nie zastąpi prawidłowej ochrony mechanizmu.

W zapylonym środowisku należy stosować odpowiednie:

osłony,
zgarniacze,
uszczelnienia,
dodatnie smarowanie wypierające zanieczyszczenia,
okresowe czyszczenie dostępnych powierzchni.

Czy wał śruby powinien być pokryty grubą warstwą smaru?

Nie.

Gruba warstwa na odsłoniętej powierzchni może gromadzić pył i wióry. Zanieczyszczenia zostaną następnie wprowadzone pod zgarniacze nakrętki.

Wał powinien być czysty i zabezpieczony zgodnie z zaleceniami producenta, ale nie należy traktować widocznej grubości warstwy jako miary prawidłowego smarowania.

Najważniejsza jest właściwa ilość środka w strefie roboczej bieżni.

Czy smarowanie może usunąć hałas?

Może zmniejszyć hałas wynikający z niedostatecznego filmu smarnego.

Nie naprawi jednak:

wżerów bieżni,
uszkodzonych kulek,
uszkodzonego nawrotnika,
wygięcia wału,
zużytych podpór,
niewspółosiowości,
uszkodzeń preloadu.

Jeżeli odgłos jest metaliczny, lokalny albo powtarza się w tym samym miejscu wału, mechanizm powinien zostać sprawdzony.

Czy smarowanie usuwa luz?

Nie.

Świeży lub bardziej gęsty smar może chwilowo zwiększyć opór i sprawić wrażenie mniejszego luzu. Nie zmienia jednak geometrii zużytych bieżni, średnicy kulek ani stanu podpór.

Luz może wynikać z:

zużycia bieżni,
zużycia kulek,
utraty preloadu,
luzu łożysk,
poluzowania oprawy,
uszkodzenia mocowania nakrętki.

Więcej informacji:

Luz na śrubie kulowej — przyczyny, pomiar i sposoby usunięcia

Kiedy należy zatrzymać maszynę?

Dalsza praca może pogłębiać uszkodzenie, jeżeli występuje:

gwałtowny wzrost temperatury,
nagły wzrost prądu silnika,
zacinanie osi,
metaliczne stukanie,
chrupanie,
wysypanie kulek,
duża ilość opiłków,
blokowanie ruchu,
brak przepływu w centralnym układzie,
szybkie pojawienie się dużego luzu.

W takiej sytuacji nie należy ograniczać się do podania kolejnej porcji smaru.

Konieczne może być sprawdzenie:

nakrętki,
wału,
nawrotników,
łożysk podporowych,
współosiowości,
sprzęgła,
systemu smarowania.

Kiedy smarowanie nie wystarczy?

Samo dosmarowanie nie rozwiąże problemu, jeżeli występują:

wżery,
odciski kulek,
łuszczenie powierzchni,
pęknięcia nawrotników,
uszkodzone kulki,
trwała korozja,
wygięcie wału,
nieprawidłowy preload,
zużycie geometrii bieżni.

W takim przypadku konieczna jest diagnostyka, regeneracja albo wymiana śruby.

Naprawa i regeneracja śrub kulowych

Plan smarowania śruby kulowej

Dla każdej osi warto przygotować prostą kartę obsługi.

Pozycja	Co określić?
Maszyna i oś	Jednoznaczna identyfikacja punktu
Typ śruby	Średnica, skok i typ nakrętki
Środek smarny	Pełna nazwa i specyfikacja produktu
Sposób podawania	Ręczny, centralny, olejowy lub smarowy
Dawka	Ilość na jeden cykl albo obsługę
Interwał	Czas, droga, liczba cykli lub obrotów
Warunki skracające interwał	Chłodziwo, pył, temperatura, przeciążenia
Punkt podania	Numer i lokalizacja króćca
Kontrola	Temperatura, hałas, moment, wypływ
Ostatnia obsługa	Data i osoba wykonująca
Uwagi	Objawy, zmiany produktu, naprawy

Zapisy pomagają wykryć związek pomiędzy interwałem, ilością środka i zachowaniem osi.

Najczęstsze błędy przy smarowaniu śrub kulowych

Stosowanie przypadkowego smaru

Produkt określony jako „uniwersalny” nie musi odpowiadać prędkości, temperaturze i preloadowi śruby.

Mieszanie różnych środków

Może prowadzić do zmiany konsystencji i utraty właściwości.

Podawanie zbyt dużej ilości

Nadmiar zwiększa moment, temperaturę i obciążenie napędu.

Brak czyszczenia króćca

Powoduje wtłaczanie zanieczyszczeń bezpośrednio do nakrętki.

Ustalanie interwału wyłącznie w godzinach

Nie uwzględnia liczby cykli, drogi ani warunków środowiskowych.

Brak kontroli centralnego smarowania

Praca pompy nie potwierdza dopływu środka do konkretnego punktu.

Traktowanie chłodziwa jako smaru

Chłodziwo może wypłukiwać właściwy środek i powodować korozję.

Smarowanie bez rozprowadzenia środka

Smar może pozostać lokalnie przy króćcu zamiast dotrzeć do stref roboczych.

Próba usunięcia luzu przez smarowanie

Smar nie naprawia zużytej geometrii ani luźnych podpór.

Kontynuowanie pracy mimo metalicznego hałasu

Może prowadzić do poważnego uszkodzenia bieżni i układu recyrkulacji.

FAQ — smarowanie śruby kulowej

Czy śrubę kulową trzeba smarować?

Tak. Środek smarny ogranicza tarcie i zużycie kulek oraz bieżni. Wyjątkiem mogą być specjalne rozwiązania fabrycznie przygotowane do pracy z określonym systemem smarowania lub wydłużonym okresem bezobsługowym.

Czym smarować śrubę kulową?

Produktem dobranym do konkretnej konstrukcji, prędkości, obciążenia i temperatury. Najbezpieczniejszą podstawą są zalecenia producenta śruby lub maszyny.

Czy można użyć zwykłego smaru łożyskowego?

Nie zawsze. Smar może mieć niewłaściwą lepkość, konsystencję, dodatki lub odporność na prędkość i temperaturę.

Jaki smar NLGI stosować?

Nie ma jednej klasy odpowiedniej dla wszystkich śrub. Dobór zależy od konstrukcji nakrętki, temperatury, prędkości i sposobu podawania.

Smar czy olej?

Oba rozwiązania są stosowane. Smar dobrze utrzymuje się w nakrętce, natomiast regularnie podawany olej może skuteczniej odnawiać film smarny i wspomagać odprowadzanie ciepła.

Jak często smarować śrubę kulową?

Zgodnie z dokumentacją oraz rzeczywistymi warunkami pracy. Interwał może być określony czasem, drogą, liczbą cykli lub obrotów.

Ile smaru podać?

Ilość powinna wynikać z konstrukcji nakrętki i zaleceń producenta. Nadmierne przepełnienie może podnosić moment i temperaturę.

Czy można smarować do momentu wypłynięcia smaru?

Tylko wtedy, gdy producent przewidział taką procedurę. W wielu nakrętkach może to oznaczać przepełnienie.

Czy można mieszać smary?

Nie bez potwierdzenia kompatybilności. Różne zagęszczacze i oleje bazowe mogą reagować niekorzystnie.

Czy smarowanie usunie luz?

Nie. Może chwilowo zwiększyć opory, ale nie usuwa zużycia ani luzu w podporach.

Czy smarowanie usunie hałas?

Tylko wtedy, gdy hałas wynika z niedostatecznego filmu smarnego. Nie naprawi uszkodzonych bieżni, kulek ani nawrotników.

Dlaczego śruba nagrzewa się po smarowaniu?

Przyczyną może być nadmiar środka, zbyt duża lepkość, niekompatybilne smary albo nierównomierne rozprowadzenie.

Dlaczego smar robi się czarny?

Może zawierać produkty zużycia, pył, chłodziwo albo utlenione pozostałości. Obecność metalicznych drobin wymaga diagnostyki.

Czy chłodziwo może wypłukać smar?

Tak. Może także powodować emulgowanie, korozję i transportować drobne wióry do nakrętki.

Czy centralne smarowanie może nie działać mimo pracy pompy?

Tak. Przyczyną może być niedrożny dozownik, pęknięty przewód, zapowietrzenie albo zablokowany króciec.

Czy śrubę trzeba smarować przed pierwszym uruchomieniem?

Należy sprawdzić, czy została fabrycznie napełniona odpowiednim środkiem. Nie wolno zakładać, że nowa śruba zawsze jest gotowa do pracy bez przygotowania.

Czy należy smarować śrubę po długim postoju?

Przed uruchomieniem warto sprawdzić stan środka, korozję i płynność ruchu. Sposób ponownego smarowania powinien wynikać z czasu postoju i warunków przechowywania.

Czy zewnętrzna powierzchnia wału powinna być mocno nasmarowana?

Nie. Nadmiar na odkrytej powierzchni może zbierać zanieczyszczenia. Najważniejsze jest właściwe smarowanie wewnątrz strefy kontaktu.

Potrzebujesz diagnostyki lub regeneracji śruby kulowej?

Jeżeli śruba nagrzewa się, hałasuje, zacina albo wymaga coraz częstszego smarowania, przyczyną może być nie tylko niewłaściwy środek.

Do oceny przydatne są:

zdjęcia śruby i nakrętki,
oznaczenia,
dane maszyny,
rodzaj używanego smaru lub oleju,
częstotliwość podawania,
informacje o temperaturze i hałasie,
wartości prądu lub momentu napędu,
opis środowiska pracy.

W ramach diagnostyki można ocenić stan bieżni, kulek, nawrotników, preloadu oraz pozostałych elementów mechanizmu.

Blog

Dowiedz się więcej
