Frezarki obwiedniowe CNC vs frezarki obwiedniowe konwencjonalne – porównanie wydajności oraz możliwości zwiększenia produkcji CASE STUDY

Rozwój frezarek obwiedniowych na przestrzeni ostatniej dekady zaowocował dużym skokiem w czasie obróbki i klasie wykonania kół zębatych i wielowypustów.

Dzisiejsze frezarki obwiedniowe CNC obrabiają uzębienia zdecydowanie mniej angażując operatora maszyny, robią to lepiej i zdecydowanie szybciej.

Czas obróbki uzębień w przypadku frezowania obwiedniowego CNC spada wielokrotnie.

Wraz z producentem naszych frezarek obwiedniowych f. EIFCO przygotowaliśmy case study, obrazujące jak bardzo frezowanie obwiedniowe CNC pozwala na poprawę procesu obróbczego i zwiększenie zyskowności Twojego przedsiębiorstwa.

Case study porównania czasów frezowania obwiedniowego na maszynie konwencjonalnej, a CNC:

1. Klient miał do obróbki koło zębate DP9/20 o liczbie zębów 43.

2. Klasa wykonania DIN 8.

3. Materiał frezowanego koła 16MnCr5.

4. Aktualnie używane parametry frezowania obwiedniowego na maszynie konwencjonalnej:

• Prędkość skrawania 75m/min (300 rpm).
• Posuw – 1.5mm/obr.
• Aktualny czas frezowania dwóch sztuk części – 4.13 min.

5. Aktualnie używany frez ślimakowy na frezarce obwiedniowej konwencjonalnej -> dwuzwojny, wykonany ze stali szybkotnące kobaltowej HSSe M35 z pokryciem TiN.

Rys. 1 Rysunek frezowanego koła zębatego użytego do case study i porównania wydajności i czasów obróbki na frezarkach obwiedniowych.

Rys. 2 Parametry obróbcze używane na frezarce obwiedniowej konwencjonalnej.

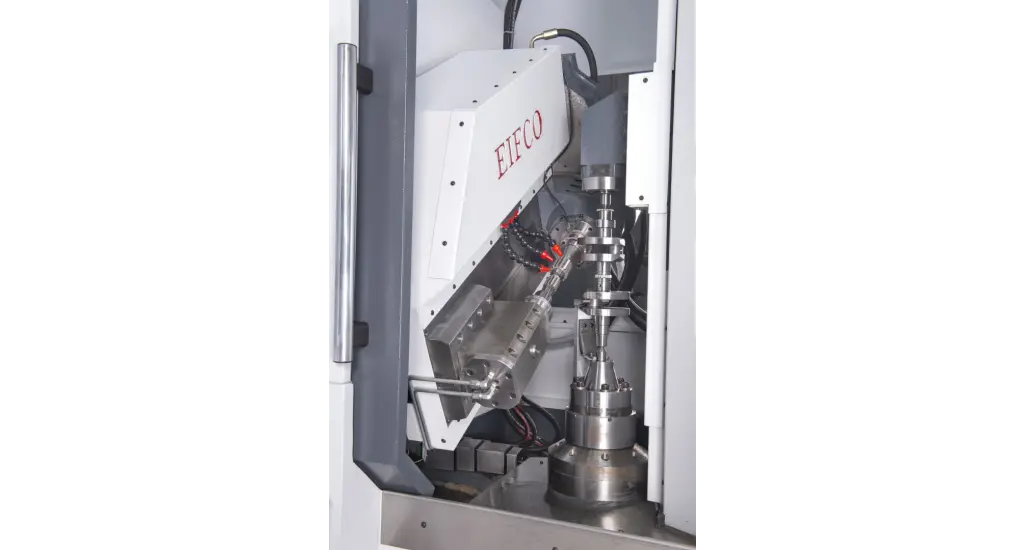

1. Możliwe ulepszenia frezowania obwiedniowego dzięki naszej frezarce obwiedniowe CNC model Hobber 210.

• W celu podtrzymania wysokiej trwałości, zmieniliśmy pokrycie we frezie ślimakowym na Alcronę Pro.
• Zwiększyliśmy prędkość skrawania z 75 m/min (300 rpm) do 200 m/min (800 rpm).
• Zwiekszyliśmy posuw z 1.5mm/obr. do 2mm/obr.
• Czas obróbki tych samych część na frezarce obwiedniowej CNC spadł z 4.13 min do 1.35 min.

Rys. 3 Parametry obróbcze używane na frezarce obwiedniowej CNC z f. EIFCO, model Hobber 210.

Wnioski:

Frezarka obwiedniowa CNC pozwala na wyprodukowanie w tym samym czasie trzy razy więcej kół zębatych, jedna frezarka obwiedniowa CNC jest w stanie zastąpić min. 3 frezarki obwiedniowe konwencjonalne.

Zapraszamy do zapoznania się z naszą ofertą w zakresie frezarek obwiedniowych CNC -> tutaj.

W przypadku potrzeb zakupu frezów ślimakowych i doradztwa w zakresie parametrów zapraszamy -> tutaj.

Artykuł o frezach ślimakowych, ich konstrukcji i budowie znajdziesz -> tutaj.

W przypadku pytań jesteśmy do Twojej dyspozycji.
