Śruby kulowe i trapezowe – dobór, diagnostyka, zamienniki i regeneracja

Napędy śrubowe służą do zamiany ruchu obrotowego na ruch liniowy. Są stosowane w obrabiarkach CNC, szlifierkach, tokarkach, frezarkach, automatyce przemysłowej, maszynach specjalnych oraz precyzyjnych układach pozycjonowania. Dobór właściwego rozwiązania zależy od wymaganej dokładności, obciążenia, prędkości, długości osi, warunków pracy oraz sposobu podparcia i smarowania zespołu.

W tej części bloga omawiamy budowę i działanie śrub kulowych, zasady doboru ich średnicy i skoku, klasy dokładności, napięcie wstępne, luz osiowy, prędkość krytyczną, wyboczenie oraz diagnostykę problemów występujących w osiach maszyn. Opisujemy również produkcję nowych śrub i zamienników, ocenę zużytych zespołów oraz zakres możliwej naprawy lub regeneracji.

Budowa i działanie śruby kulowej

Śruba kulowa składa się z wału z bieżnią śrubową, nakrętki, kulek oraz systemu ich recyrkulacji. Podczas obrotu wału kulki toczą się pomiędzy bieżniami śruby i nakrętki, przenosząc obciążenie oraz powodując liniowe przemieszczenie nakrętki. Po przejściu przez strefę roboczą kulki wracają na początek obiegu przez elementy systemu nawrotnego.

Toczne współdziałanie kulek i bieżni pozwala ograniczyć tarcie, uzyskać wysoką sprawność oraz zachować dokładne i powtarzalne przemieszczanie osi. Ostateczne parametry zespołu zależą jednak również od geometrii bieżni, jakości wykonania, konstrukcji nakrętki, doboru kulek, napięcia wstępnego, smarowania i prawidłowego montażu.

W typowej osi obrabiarki wał jest napędzany silnikiem przez sprzęgło, koło pasowe albo przekładnię. Nakrętka jest połączona ze stołem, suportem lub innym ruchomym zespołem maszyny. W niektórych konstrukcjach wał pozostaje nieruchomy, a obraca się nakrętka, co może być korzystne w długich lub bardzo szybkich osiach.

Dobór średnicy, skoku i długości

Dobór śruby kulowej nie powinien ograniczać się do skopiowania średnicy i skoku istniejącego elementu. Należy uwzględnić między innymi:

• wymagane obciążenie osiowe;
• prędkość liniową osi;
• długość swobodną wału;

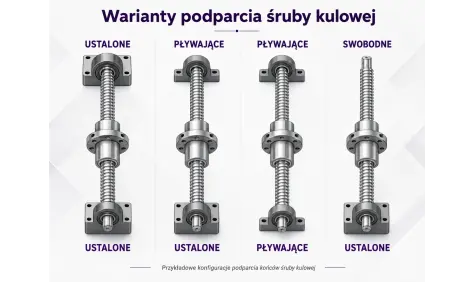

• sposób podparcia zakończeń;
• prędkość obrotową śruby;
• wymaganą dokładność pozycjonowania;
• oczekiwaną sztywność zespołu;
• warunki smarowania i temperaturę pracy.

Skok śruby wpływa na zależność pomiędzy prędkością liniową i obrotową. Większy skok pozwala uzyskać określoną prędkość posuwu przy niższej prędkości obrotowej wału, ale wpływa również na wymagany moment napędowy, rozdzielczość pozycjonowania oraz dostępne konstrukcje nakrętek.

W długich osiach należy sprawdzić prędkość krytyczną obracającego się wału. Zbliżenie prędkości roboczej do częstotliwości własnej układu może powodować rezonans, drgania, hałas, wzrost obciążenia podpór i trwałe odkształcenie śruby. Osobnym zagadnieniem jest wyboczenie wału pod wpływem osiowego obciążenia ściskającego.

Dokładność skoku i klasy śrub kulowych

Klasa dokładności określa dopuszczalną różnicę pomiędzy rzeczywistym i oczekiwanym przemieszczeniem nakrętki. Ma ona szczególne znaczenie w obrabiarkach CNC, maszynach pomiarowych, szlifierkach i osiach wymagających kontrolowanego pozycjonowania. Niższy numer klasy oznacza zwykle mniejsze dopuszczalne odchyłki i wyższą dokładność wykonania.

Podczas doboru trzeba rozróżnić:

• błąd skoku na całej długości pomiarowej;
• błąd lokalny;
• luz osiowy;
• powtarzalność ruchu;
• sztywność osiową zespołu;
• wpływ temperatury i montażu na rzeczywiste pozycjonowanie.

Wybór bardzo dokładnej śruby nie zagwarantuje wymaganych parametrów osi, jeżeli błędy pochodzą z łożysk podporowych, sprzęgła, prowadnic, mocowania nakrętki, układu pomiarowego lub konstrukcji maszyny.

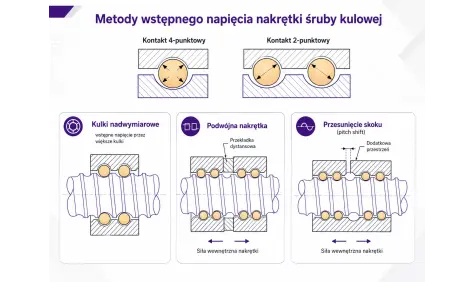

Napięcie wstępne i luz osiowy

Napięcie wstępne, określane również jako preload, służy do ograniczenia luzu i zwiększenia sztywności zespołu śruba–nakrętka. Może być uzyskiwane przez odpowiedni dobór kulek, przesunięcie torów bieżnych, zastosowanie nakrętki podwójnej albo inną konstrukcję dopasowaną do wymaganych parametrów osi.

Większe napięcie wstępne nie zawsze oznacza lepszą pracę. Nadmierny preload może zwiększać moment obrotowy, temperaturę, obciążenie bieżni oraz zużycie zespołu. Wartość powinna być dobrana do dokładności, dynamiki, obciążenia i warunków chłodzenia konkretnej aplikacji.

Luz zmierzony na stole lub suporcie maszyny nie musi pochodzić wyłącznie ze śruby kulowej. Źródłem może być również łożyskowanie wału, mocowanie nakrętki, sprzęgło, prowadnice, konstrukcja osi lub układ pomiarowy. Dlatego diagnostyka powinna rozdzielać ruch wału, nakrętki i pozostałych elementów zespołu.

Śruby szlifowane, łuszczone i walcowane

Bieżnia śruby kulowej może być wykonywana różnymi technologiami. W śrubach szlifowanych profil jest obrabiany lub wykańczany za pomocą odpowiednio przygotowanej ściernicy, często po obróbce cieplnej. Pozwala to korygować geometrię w materiale o docelowej twardości.

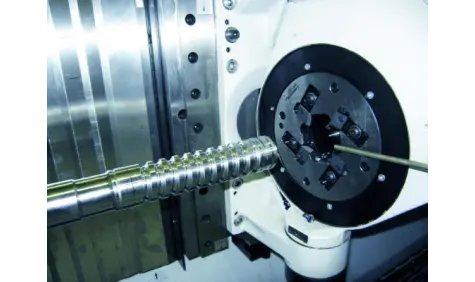

Łuszczenie profilu metodą whirling umożliwia wydajną obróbkę długich wałów i może być wykorzystywane zarówno do śrub transportowych, jak i precyzyjnych, zależnie od konstrukcji procesu oraz wymaganej klasy. Śruby walcowane powstają przez plastyczne kształtowanie profilu i są często stosowane w aplikacjach, w których większe znaczenie mają ekonomika i wydajność produkcji.

Sama technologia wykonania nie przesądza jednak automatycznie o dokładności i jakości gotowego zespołu. Należy analizować rzeczywistą klasę, błąd skoku, geometrię bieżni, stan powierzchni, preload, możliwości wykonania zakończeń i wymagania konkretnej osi.

Nowe śruby kulowe i zamienniki według wzorca

Tradensa dostarcza nowe śruby kulowe i zamienniki Korta do maszyn CNC, obrabiarek, automatyki i specjalnych układów ruchu liniowego. Oferta obejmuje kompletne zespoły wału i nakrętki, same wały, nakrętki oraz konstrukcje wykonywane według dokumentacji technicznej, parametrów maszyny albo dostarczonego wzorca.

Wykonanie zamiennika może być właściwym rozwiązaniem, gdy:

• oryginalna śruba została wycofana z produkcji;
• producent maszyny nie dostarcza już części;
• czas dostawy części OEM jest zbyt długi;
• istniejący element ma nietypowe zakończenia;
• konieczna jest zmiana skoku, nakrętki lub sposobu mocowania;
• zużycie wyklucza dalszą regenerację.

Do przygotowania oferty najlepiej przekazać rysunek techniczny, oznaczenia śruby i nakrętki, dane maszyny oraz wymagane parametry pracy. Jeżeli dokumentacja nie jest dostępna, możliwe jest wykonanie pomiarów dostarczonego wzorca, również zużytego lub uszkodzonego.

Śruby kulowe a śruby trapezowe

Śruby kulowe są stosowane przede wszystkim tam, gdzie istotne są wysoka sprawność, dokładność pozycjonowania, niewielki luz oraz dynamiczny ruch osi. Śruby trapezowe pracują ślizgowo i zwykle mają prostszą konstrukcję. Mogą być odpowiednie dla mechanizmów regulacyjnych, podnoszących, zaciskowych oraz aplikacji, w których ważna jest możliwość samohamowności.

Dobór pomiędzy śrubą kulową a trapezową powinien uwzględniać:

• wymaganą dokładność;
• prędkość i częstotliwość ruchu;
• obciążenie;
• sprawność;
• dopuszczalny luz;
• temperaturę i smarowanie;
• wymaganą samohamowność;
• koszt i przewidywaną trwałość mechanizmu.

Śruba trapezowa może zapewniać poprawne pozycjonowanie, ale jej dokładność i luz są silniej zależne od zużycia powierzchni ślizgowych, kierunku dojazdu, obciążenia, temperatury i sposobu kompensacji.

Objawy zużycia lub uszkodzenia śruby kulowej

Do najczęściej obserwowanych objawów należą:

• zwiększony luz osiowy;
• nierównomierny moment obrotowy;
• hałas lub drgania;
• wzrost temperatury nakrętki;
• pogorszenie dokładności pozycjonowania;
• szarpanie podczas ruchu;
• problemy przy zmianie kierunku osi;
• ślady zużycia, korozji lub wykruszeń bieżni.

Objawy te nie zawsze wynikają ze zużycia samych kulek. Przyczyną mogą być uszkodzone bieżnie, elementy recyrkulacji, łożyska podporowe, brak współosiowości, niewłaściwe smarowanie, zanieczyszczenia lub odkształcenie wału po kolizji.

Po kolizji maszyny należy skontrolować śrubę, nakrętkę, bieżnie, zakończenia, podpory, sprzęgło oraz dokładność ruchu osi. Ponowne uruchomienie bez pomiarów może prowadzić do dalszego uszkodzenia napędu i elementów współpracujących.

Naprawa i regeneracja śrub kulowych

Zakres regeneracji powinien zawsze wynikać z pomiarów i oceny stanu całego zespołu. Naprawa i regeneracja śrub kulowych Korta Service może obejmować między innymi:

• demontaż i czyszczenie zespołu;
• kontrolę bieżni wału i nakrętki;
• pomiar geometrii i prostoliniowości wału;
• kontrolę dokładności skoku;
• wymianę oraz dobór kulek;
• ustawienie luzu lub napięcia wstępnego;
• naprawę systemu recyrkulacji;
• wymianę uszczelnień i wycieraków;
• naprawę zakończeń i powierzchni montażowych;
  testy po ponownym złożeniu.

Regeneracja ma sens wtedy, gdy stan bieżni, wału, nakrętki i systemu recyrkulacji pozwala uzyskać parametry odpowiednie do dalszej pracy. Wymiana kulek może ograniczyć luz, ale nie naprawi głęboko zużytego, skorodowanego lub wykruszonego profilu bieżni.

Jeżeli regeneracja nie jest uzasadniona technicznie, możliwe jest wykonanie nowego wału, nakrętki albo kompletnego zamiennika. Decyzja powinna uwzględniać funkcję osi, wymaganą dokładność, przewidywane obciążenie oraz koszt dalszego przestoju maszyny.

Jak przygotować zapytanie o śrubę kulową?

Do wstępnej analizy warto przekazać:

• rysunek śruby i nakrętki;
• producenta i model maszyny;
• oznaczenia znajdujące się na zespole;
• średnicę, skok i długość całkowitą;
• zdjęcia nakrętki oraz zakończeń wału;
• wymaganą klasę dokładności;
• informacje o luzie, hałasie lub uszkodzeniu;
• oczekiwanie dotyczące nowej śruby albo regeneracji.

Jeżeli dokumentacja nie jest dostępna, do pomiarów można dostarczyć kompletny zespół wału i nakrętki. Pozwala to ocenić możliwość wykonania zamiennika, nowej śruby albo naprawy istniejącego mechanizmu.

Tradensa dostarcza nowe śruby kulowe i trapezowe, zamienniki wykonywane według dokumentacji lub wzorca oraz usługi diagnostyki i regeneracji zużytych zespołów. Pomagamy dobrać średnicę, skok, klasę dokładności, konstrukcję nakrętki i napięcie wstępne do wymagań maszyny oraz parametrów osi.
