Prędkość krytyczna i wyboczenie śruby kulowej — jak dobrać średnicę, długość i podparcie?

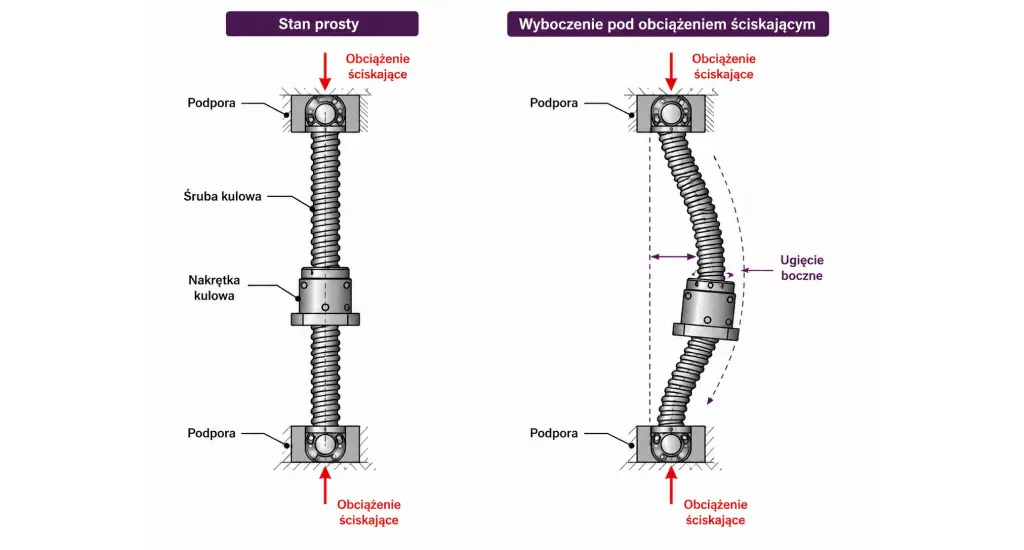

Schemat wyboczenia śruby kulowej pod wpływem obciążenia ściskającego – porównanie stanu prostego i ugięcia bocznego

Długa śruba kulowa może mieć odpowiednią nośność nakrętki i właściwą klasę dokładności, a mimo to nie nadawać się do planowanej prędkości lub obciążenia osiowego.

Najczęściej ograniczeniem okazuje się:

prędkość krytyczna obracającego się wału,
dopuszczalna prędkość nakrętki i obiegu kulek,
wyboczenie wału pod obciążeniem ściskającym,
wytrzymałość wału i zakończeń,
temperatura,
prędkość obrotowa łożysk podporowych.

Prędkość krytyczna i wyboczenie opisują dwa różne zjawiska.

Prędkość krytyczna dotyczy przede wszystkim drgań i rezonansu obracającego się wału.

Wyboczenie dotyczy utraty stateczności śruby obciążonej osiowo siłą ściskającą.

W obu przypadkach bardzo duże znaczenie mają długość swobodna wału, średnica rdzenia oraz sposób podparcia. Nie wystarczy znać jedynie nominalną średnicę i skok śruby.

Sprawdź ofertę i powiązane materiały

Najważniejsza odpowiedź

Pytanie	Odpowiedź
Czym jest prędkość krytyczna?	Prędkością, przy której obracający się wał może wejść w rezonans
Czy można pracować z prędkością krytyczną?	Nie. Prędkość robocza musi pozostawać poniżej wartości dopuszczalnej z odpowiednim współczynnikiem bezpieczeństwa
Co najbardziej obniża prędkość krytyczną?	Duża długość swobodna i mała średnica rdzenia
Czy skok wpływa na prędkość krytyczną?	Nie bezpośrednio na częstotliwość własną wału, ale większy skok zmniejsza obroty potrzebne do uzyskania tej samej prędkości liniowej
Czy prędkość krytyczna jest jedynym ograniczeniem?	Nie. Trzeba sprawdzić także dopuszczalną prędkość nakrętki, parametr DN, łożyska, smarowanie i temperaturę
Czym jest wyboczenie?	Utratą stateczności smukłego wału ściskanego osiowo
Kiedy trzeba sprawdzać wyboczenie?	Gdy śruba przenosi znaczącą siłę ściskającą, szczególnie przy dużej długości
Jaka średnica jest używana w obliczeniach?	Zwykle średnica rdzenia lub inna średnica obliczeniowa wskazana przez producenta
Czy lepsze podparcie pomaga?	Tak. Odpowiedni układ podpór może zwiększyć dopuszczalną prędkość i obciążenie
Jak zwiększyć prędkość długiej osi?	Zwiększyć średnicę lub skok, skrócić długość swobodną, poprawić podparcie albo zastosować obracającą się nakrętkę
Czy wał rozciągany może się wyboczyć?	Nie od samego rozciągania, ale trzeba wtedy sprawdzić naprężenie rozciągające, zakończenia i podpory

Czym jest prędkość krytyczna śruby kulowej?

Każdy wał ma własne częstotliwości drgań. Jeżeli częstotliwość wymuszenia związana z jego obrotem zbliży się do częstotliwości własnej układu, może wystąpić rezonans.

W śrubie kulowej może to prowadzić do:

gwałtownego wzrostu drgań,
ugięcia wirującego wału,
hałasu,
bicia,
przeciążenia podpór,
nierównomiernej pracy nakrętki,
uszkodzenia łożysk,
kontaktu wału z osłoną lub elementami maszyny,
trwałego odkształcenia.

Z tego powodu śruba nie powinna pracować w pobliżu wyznaczonej prędkości rezonansowej. Dopuszczalną prędkość roboczą określa się poniżej wartości krytycznej, z uwzględnieniem odpowiedniego współczynnika bezpieczeństwa oraz pozostałych ograniczeń zespołu.

Prędkość krytyczna a dopuszczalna prędkość obrotowa

Pojęcia te nie zawsze oznaczają dokładnie to samo.

Prędkość krytyczna

Jest związana z częstotliwością własną i rezonansem wału.

Dopuszczalna prędkość obrotowa

Jest wartością roboczą określoną z uwzględnieniem między innymi:

prędkości krytycznej,
współczynnika bezpieczeństwa,
dopuszczalnego parametru DN,
budowy nakrętki,
sposobu recyrkulacji,
smarowania,
łożysk,
temperatury,
trwałości.

W praktyce należy przyjąć najniższe z ograniczeń obowiązujących dla konkretnego zespołu.

Może się więc zdarzyć, że wał jest jeszcze daleko od rezonansu, ale nakrętka osiąga już maksymalną dopuszczalną prędkość obiegu kulek.

Od czego zależy prędkość krytyczna?

Najważniejsze parametry to:

długość swobodna wału,
średnica rdzenia,
sposób podparcia,
położenie nakrętki i podpór,
prostoliniowość,
rozkład masy,
dokładność montażu.

Ogólnie prędkość krytyczna:

rośnie wraz ze wzrostem średnicy rdzenia,
maleje bardzo szybko wraz ze wzrostem długości swobodnej,
rośnie przy sztywniejszym i korzystniejszym podparciu.

Zależność od długości jest szczególnie istotna. Niewielkie zwiększenie długości wału może spowodować znaczny spadek dopuszczalnej prędkości.

Dlaczego długość ma tak duże znaczenie?

Długi i smukły wał jest bardziej podatny na ugięcie.

Podczas obrotu nawet niewielkie:

wygięcie,
niewyważenie,
bicie,
przesunięcie osi podpór,
odchylenie środka ciężkości
odchylenie środka ciężkości

mogą generować siły odśrodkowe i zwiększać dynamiczne ugięcie wału.

Ugięcie powoduje wzrost siły, a rosnąca siła zwiększa ugięcie.

W pobliżu rezonansu zjawisko może narastać bardzo gwałtownie.

Dlatego przy obliczeniach należy przyjmować rzeczywistą długość istotnego odcinka wału, a nie tylko skok osi lub długość gwintu.

Długość całkowita, robocza i swobodna

W dokumentacji występuje kilka różnych długości.

Długość całkowita

Obejmuje cały wał razem z czopami i zakończeniami.

Długość gwintu

Obejmuje odcinek z wykonaną bieżnią.

Długość robocza

Jest zakresem, w którym może poruszać się nakrętka.

Długość swobodna lub obliczeniowa

Jest odległością istotną dla drgań albo wyboczenia, wynikającą z położenia podpór, nakrętki i miejsca przyłożenia obciążenia.

To właśnie długość obliczeniowa jest używana przy sprawdzaniu prędkości krytycznej i wyboczenia.

W niektórych układach trzeba przeanalizować więcej niż jeden odcinek wału i przyjąć najmniej korzystny wynik. Długość obliczeniową należy wyznaczyć na podstawie rzeczywistych punktów podparcia, sposobu zamocowania oraz drogi przenoszenia obciążenia.

Jaką średnicę przyjąć do obliczeń?

Nie należy automatycznie używać nominalnej średnicy śruby.

Wał z bieżnią ma mniejszy przekrój w rdzeniu gwintu. To ten obszar w dużym stopniu decyduje o:

sztywności na zginanie,
odporności na wyboczenie,
naprężeniach osiowych,
prędkości krytycznej.

W obliczeniach należy używać średnicy rdzenia lub średnicy obliczeniowej określonej w dokumentacji producenta.

Dwie śruby o tej samej średnicy nominalnej, ale innym skoku, profilu i wielkości kulek mogą mieć inną średnicę rdzenia, a w konsekwencji inne parametry dynamiczne.

Wpływ sposobu podparcia wału

Najczęściej spotykane układy to:

utwierdzenie–swobodny koniec,
utwierdzenie–podparcie,
podparcie–podparcie,
utwierdzenie–utwierdzenie.

W praktyce „utwierdzenie” oznacza zwykle podporę osiowo-radialną z odpowiednio dobranymi łożyskami skośnymi lub wzdłużnymi.

„Podparcie” może oznaczać podporę przejmującą przede wszystkim obciążenia promieniowe i umożliwiającą kompensację wydłużenia wału.

Im lepiej układ ogranicza ugięcie i zmianę kąta wału, tym wyższa może być dopuszczalna prędkość oraz siła ściskająca.

Nie można jednak przyjmować jednego współczynnika bez sprawdzenia:

rzeczywistego układu łożysk,
sztywności opraw,
sposobu ustalenia osiowego,
luzu lub napięcia łożysk,
odległości pomiędzy punktami podparcia.

Podpora ustalająca i podpora swobodna

Typowa oś może mieć:

Podporę ustalającą

Przejmuje obciążenia osiowe i promieniowe oraz ustala położenie wału.

Najczęściej wykorzystuje parę łożysk skośnych ustawionych w odpowiedniej konfiguracji i napiętych wstępnie.

Podporę swobodną

Podtrzymuje wał promieniowo, ale pozwala na jego wydłużenie cieplne.

Taki układ ogranicza powstawanie niekontrolowanych sił osiowych wywołanych temperaturą.

Prawidłowe nazwanie końców jako „stała” i „swobodna” nie wystarcza do obliczeń. Potrzebna jest rzeczywista charakterystyka zamocowania.

Wpływ położenia nakrętki

Wpływ położenia nakrętki należy rozpatrywać oddzielnie dla prędkości krytycznej i wyboczenia.

W typowym układzie z obracającym się wałem długość istotna dla prędkości krytycznej wynika przede wszystkim z rozstawu i charakterystyki podpór. Samo przesunięcie nakrętki nie musi zmieniać rozpiętości wirującego wału.

Położenie nakrętki może natomiast zmieniać długość odcinka przenoszącego siłę ściskającą. W zależności od kierunku obciążenia i układu podpór wpływa to na długość obliczeniową przy sprawdzaniu wyboczenia.

Dlatego należy przeanalizować wszystkie istotne położenia nakrętki oraz oba kierunki działania siły i przyjąć najmniej korzystny przypadek.

Jak obliczyć prędkość obrotową z prędkości liniowej?

Prędkość wału zależy od wymaganej prędkości liniowej i skoku śruby.

Dla prędkości liniowej podanej w metrach na sekundę:

n = v × 60 000 / P

gdzie:

n — prędkość obrotowa w obr./min,
v — prędkość liniowa w m/s,
P — skok śruby w mm/obr.

Przykład

Oś ma osiągać 0,5 m/s.

Dla śruby o skoku 10 mm:

n = 0,5 × 60 000 / 10 = 3000 obr./min

Dla skoku 20 mm:

n = 0,5 × 60 000 / 20 = 1500 obr./min

Dla skoku 40 mm:

n = 0,5 × 60 000 / 40 = 750 obr./min

Większy skok pozwala uzyskać tę samą prędkość liniową przy mniejszych obrotach. Jest to jeden ze sposobów ograniczania ryzyka przekroczenia prędkości krytycznej.

Trzeba jednak sprawdzić również wpływ większego skoku na:

wymagany moment silnika,
rozdzielczość pozycjonowania,
samohamowność, której śruba kulowa zasadniczo nie zapewnia,
prędkość obiegu kulek,
dostępną konstrukcję nakrętki,
nośność i dynamikę.

Czy większy skok zwiększa prędkość krytyczną?

Nie bezpośrednio.

Prędkość krytyczna wału zależy przede wszystkim od jego sztywności, długości, średnicy obliczeniowej i sposobu podparcia.

Większy skok zmniejsza jednak liczbę obrotów potrzebną do osiągnięcia określonej prędkości liniowej.

Dlatego może pozwolić utrzymać prędkość roboczą poniżej prędkości krytycznej, nawet jeżeli sama częstotliwość własna wału pozostaje podobna.

Prędkość krytyczna a parametr DN

Oprócz rezonansu wału trzeba sprawdzić ograniczenia nakrętki.

Parametr DN lub d·n wiąże średnicę charakterystyczną zespołu z prędkością obrotową.

W zależności od producenta do obliczeń może być używana między innymi:

średnica podziałowa kulek,
średnica osi środków kulek,
nominalna średnica wału,
inna średnica wskazana w katalogu.

Nie należy więc samodzielnie porównywać wartości DN pochodzących z różnych katalogów bez sprawdzenia definicji.

Dopuszczalna wartość zależy od:

sposobu recyrkulacji,
wielkości kulek,
materiału nawrotników,
konstrukcji nakrętki,
smarowania,
napięcia wstępnego,
temperatury.

Dopuszczalną prędkość śruby należy ustalać zarówno na podstawie prędkości krytycznej wału, jak i wartości DN.

Dlaczego nakrętka może ograniczać prędkość?

Przy wysokiej prędkości kulki:

szybko opuszczają obciążoną bieżnię,
przechodzą przez nawrotnik,
zmieniają kierunek ruchu,
przyspieszają i zwalniają w torze powrotnym,
uderzają o elementy prowadzące,
intensywnie mieszają środek smarny.

Może to powodować:

wzrost hałasu,
wzrost temperatury,
drgania kulek,
uszkodzenie nawrotników,
przeciążenie elementów recyrkulacji,
pogorszenie trwałości,
niestabilność momentu.

Z tego powodu nowoczesne nakrętki szybkobieżne mają specjalnie zaprojektowane tory powrotne i recyrkulację.

Prędkość krytyczna a prędkość łożysk

Łożyska podporowe także mają własne ograniczenia.

Należy sprawdzić:

dopuszczalną prędkość łożysk,
rodzaj smarowania,
napięcie wstępne,
konfigurację pary,
temperaturę,
dokładność czopów,
bicie,
wyważenie elementów napędowych.

Śruba może spełniać wymagania dotyczące rezonansu, ale jej podpora może nagrzewać się lub pracować powyżej dopuszczalnej prędkości.

Objawy zbliżania się do prędkości krytycznej

Do typowych objawów należą:

drgania pojawiające się w określonym zakresie obrotów,
gwałtowny wzrost hałasu,
widoczne ugięcie wału,
bicie osłon lub sprzęgła,
drgania opraw,
wzrost obciążenia łożysk,
pogorszenie jakości powierzchni obrabianego detalu,
błędy pozycjonowania przy szybkich przejazdach,
alarmy napędu.

Charakterystyczne jest występowanie problemu tylko w określonym przedziale prędkości.

Po jego przekroczeniu drgania mogą czasami pozornie się zmniejszyć, ale nie oznacza to bezpiecznej pracy. Przechodzenie przez obszar rezonansu może uszkadzać wał, podpory i pozostałe elementy osi.

Czy można szybko przechodzić przez prędkość krytyczną?

W typowych napędach śrub kulowych nie należy planować normalnej pracy powyżej pierwszej prędkości krytycznej.

Nawet krótki przejazd przez rezonans może powodować:

duże ugięcie,
wysokie obciążenie podpór,
kontakt wału z osłoną,
zmęczenie elementów,
pogorszenie dokładności.

Konstrukcje pracujące ponad określonymi częstotliwościami własnymi wymagają specjalnej analizy dynamicznej, wyważenia i kontroli przejścia przez rezonans. Nie powinny być projektowane na podstawie uproszczonego kalkulatora katalogowego.

Czym jest wyboczenie śruby kulowej?

Wyboczenie jest utratą stateczności smukłego elementu pod działaniem siły ściskającej.

Wał nie musi najpierw przekroczyć granicy plastyczności materiału. Może gwałtownie odkształcić się poprzecznie mimo tego, że średnie naprężenie osiowe wydaje się umiarkowane.

Ryzyko rośnie wraz z:

długością wału,
zmniejszeniem średnicy rdzenia,
mniej korzystnym podparciem,
niewspółosiowością siły,
wygięciem początkowym,
luzem podpór,
dynamicznymi przeciążeniami.

Jak działa wyboczenie?

Idealnie prosty i osiowo obciążony wał jest modelem teoretycznym.

W rzeczywistej maszynie zawsze występują niewielkie odchyłki:

prostoliniowości,
osiowości,
wykonania podpór,
przyłożenia siły,
sztywności opraw.

Siła ściskająca działająca na lekko wygięty wał tworzy dodatkowy moment zginający.

Rosnące ugięcie zwiększa moment, a zwiększony moment powoduje dalsze ugięcie. Po przekroczeniu granicznej wartości układ traci stateczność.

Obciążenie krytyczne Eulera

Podstawowa zależność dla smukłego pręta ma postać:

Fcr = π² × E × I / Le²

gdzie:

Fcr — teoretyczne obciążenie krytyczne,
E — moduł sprężystości materiału,
I — geometryczny moment bezwładności przekroju,
Le — długość efektywna zależna od długości wału i sposobu podparcia.

Dla przekroju kołowego moment bezwładności jest silnie zależny od średnicy:

I = π × d⁴ / 64, gdzie d jest średnicą obliczeniową przekroju nośnego wału, najczęściej określaną na podstawie średnicy rdzenia bieżni.

Oznacza to, że niewielkie zwiększenie średnicy rdzenia może bardzo wyraźnie zwiększyć odporność na wyboczenie.

W praktyce do wyniku teoretycznego stosuje się odpowiedni współczynnik bezpieczeństwa i dodatkowo sprawdza ograniczenia producenta, zakończeń oraz podpór.

Długość efektywna przy wyboczeniu

Długość efektywna nie zawsze jest równa fizycznej odległości pomiędzy końcami śruby.

Zależy od tego, czy końce są:

swobodne,
przegubowo podparte,
prowadzone,
utwierdzone.

Sztywne podparcie ograniczające obrót wału może zwiększyć dopuszczalne obciążenie w porównaniu z końcem swobodnym lub przegubowym.

Trzeba jednak pamiętać, że rzeczywista oprawa i para łożysk nie są idealnym utwierdzeniem. Do obliczeń należy stosować współczynniki i definicje wskazane przez producenta.

Średnica nominalna a odporność na wyboczenie

W równaniu występuje średnica związana z rzeczywistym przekrojem nośnym wału.

Nie należy przyjmować średnicy nominalnej bez uwzględnienia głębokości bieżni.

Ponieważ odporność na wyboczenie zależy od czwartej potęgi średnicy, nawet stosunkowo niewielka różnica pomiędzy średnicą nominalną a średnicą rdzenia może mocno zmienić wynik.

Wyboczenie a obciążenie rozciągające

Wyboczenie dotyczy obciążenia ściskającego.

Jeżeli siła rozciąga wał, nie występuje klasyczne wyboczenie wynikające z tej siły. Trzeba jednak sprawdzić:

naprężenie rozciągające,
granicę plastyczności,
przekrój rdzenia,
czopy,
gwinty końcowe,
nakrętki mocujące,
łożyska,
oprawy.

Przy obciążeniu osiowym oprócz wyboczenia należy uwzględnić również dopuszczalne obciążenie rozciągające i ściskające związane z granicą plastyczności wału.

Wyboczenie a kierunek pracy osi

Ta sama oś może naprzemiennie:

ściskać śrubę,
rozciągać śrubę.

Zależy to od:

położenia nakrętki,
strony napędu,
kierunku ruchu,
miejsca przyłożenia siły,
budowy maszyny.

W obliczeniach należy przeanalizować oba kierunki obciążenia i wszystkie istotne położenia nakrętki.

Najbardziej niekorzystny przypadek nie zawsze występuje przy maksymalnym wysunięciu osi. Zależy od układu podpór i drogi przenoszenia siły.

Wyboczenie w osi pionowej

W osi pionowej należy uwzględnić:

masę ruchomych elementów,
masę narzędzia lub detalu,
przyspieszenie,
hamowanie,
przeciwwagę,
siłę procesu,
obciążenie awaryjne,
zatrzymanie przez hamulec.

Siła wynikająca z przyspieszenia może działać zgodnie z grawitacją lub przeciwnie do niej.

Największe obciążenie ściskające może więc wystąpić podczas:

przyspieszania w dół,
hamowania ruchu w górę,
awaryjnego zatrzymania,
uderzenia w ogranicznik,
zakleszczenia mechanizmu.

Nie wystarczy uwzględnić wyłącznie statycznej masy osi.

Wyboczenie przy obciążeniu dynamicznym

Obliczenie statyczne jest punktem wyjścia, ale rzeczywista siła może zmieniać się w czasie.

Należy uwzględnić:

przyspieszenia,
hamowanie,
udary,
drgania,
zmiany kierunku,
przeciążenia procesu,
błędy sterowania,
awaryjne zatrzymanie.

Jeżeli obciążenie jest dynamiczne, wymagany margines bezpieczeństwa może być większy niż w spokojnie pracującym mechanizmie.

Co dzieje się po przekroczeniu obciążenia wyboczeniowego?

Może nastąpić:

gwałtowne wygięcie wału,
trwałe odkształcenie,
uszkodzenie nakrętki,
zniszczenie podpór,
pęknięcie czopa,
kontakt z osłoną,
utrata dokładności,
zablokowanie osi.

Wał, który raz został znacząco wyboczony lub trwale wygięty, nie powinien być oceniany wyłącznie przez ręczne wyprostowanie.

Konieczna jest kontrola:

prostoliniowości,
bicia,
bieżni,
czopów,
mikropęknięć,
momentu ruchu,
nakrętki i kulek.

Wyboczenie a nośność nakrętki

Nośność nakrętki i odporność wału na wyboczenie są oddzielnymi ograniczeniami.

Możliwa jest sytuacja, w której:

nakrętka ma wystarczającą nośność,
kulki i bieżnie spełniają wymagania trwałości,
ale wał jest zbyt długi i smukły, aby bezpiecznie przenieść siłę ściskającą.

Możliwa jest również sytuacja odwrotna:

wał nie jest zagrożony wyboczeniem,
ale nośność dynamiczna albo statyczna nakrętki jest niewystarczająca.

W doborze trzeba sprawdzić oba warunki.

Wyboczenie a napięcie wstępne nakrętki

Napięcie wstępne zwiększa obciążenie wewnętrzne kulek i bieżni, ale nie należy go automatycznie dodawać do zewnętrznej siły ściskającej wał jako identycznego obciążenia konstrukcyjnego.

Wpływ zależy od:

rodzaju nakrętki,
kierunku obciążenia,
sposobu wprowadzenia napięcia,
rozkładu sił w zespole.

Przy obliczaniu trwałości i sztywności napięcie wstępne trzeba uwzględnić zgodnie z modelem producenta. Przy sprawdzaniu wyboczenia należy analizować rzeczywistą siłę przenoszoną przez wał oraz warunki podparcia.

Jak zwiększyć prędkość dopuszczalną długiej śruby?

Można rozważyć kilka rozwiązań.

Zwiększenie średnicy wału

Większa średnica rdzenia zwiększa sztywność na zginanie i może podnieść prędkość krytyczną.

Zwiększenie skoku

Pozwala uzyskać tę samą prędkość liniową przy mniejszych obrotach.

Skrócenie długości swobodnej

Można zmienić rozmieszczenie podpór, długość osi albo konstrukcję mechanizmu.

Zastosowanie korzystniejszego podparcia

Układ lepiej ograniczający obrót i ugięcie wału może zwiększyć dopuszczalną prędkość.

Zwiększenie napięcia osiowego wału

W określonych konstrukcjach kontrolowane napięcie rozciągające może poprawić zachowanie dynamiczne i stabilność cieplną. Wymaga jednak dokładnego obliczenia podpór, naprężeń i rozszerzalności.

Zastosowanie obracającej się nakrętki

Wał pozostaje nieruchomy, a obraca się nakrętka. Rozwiązanie ogranicza problem prędkości krytycznej wynikający z wirowania długiego wału, choć nadal obowiązują ograniczenia nakrętki, łożysk, recyrkulacji, smarowania i temperatury.

Śruba kulowa w wersji z obrotową nakrętką

W tym rozwiązaniu:

wał śruby jest nieruchomy,
nakrętka obraca się w specjalnym układzie łożyskowym,
ruch obrotowy nakrętki powoduje przesuw osi.

Rozwiązanie jest szczególnie interesujące przy:

dużych długościach,
wysokich prędkościach liniowych,
osiach transportowych,
długich maszynach,
ograniczeniu drgań wału.

Trzeba jednak uwzględnić:

masę obracającego się zespołu,
łożyskowanie nakrętki,
doprowadzenie smarowania,
napęd nakrętki,
maksymalny parametr DN,
temperaturę,
zabezpieczenie przewodów i osłon.

Nieruchomy wał nie oznacza braku wszystkich ograniczeń prędkościowych.

Podparcie pośrednie wału

W określonych aplikacjach można zastosować podporę pośrednią zmniejszającą efektywną długość wału.

Rozwiązanie musi jednak umożliwiać przejazd nakrętki lub współpracować z mechanizmem odsuwania podpory.

Może być stosowane w specjalnych:

długich osiach,
systemach transportowych,
maszynach laserowych,
urządzeniach manipulacyjnych.

Podpora pośrednia komplikuje konstrukcję i może wprowadzać dodatkowe:

drgania,
tarcie,
zużycie,
błędy ustawienia,
ryzyko kolizji.

Czy dodatkowa podpora zawsze zwiększa prędkość?

Nie, jeżeli jest niewłaściwie wykonana.

Źle ustawiona podpora może:

wyginać wał,
zwiększać bicie,
generować drgania,
powodować nadmierne opory,
wprowadzać niewspółosiowość,
ograniczać rozszerzalność cieplną.

W obliczeniach podpora może wyglądać korzystnie, ale jej rzeczywista sztywność i geometria muszą odpowiadać przyjętemu modelowi.

Jak zwiększyć odporność na wyboczenie?

Najczęściej stosuje się:

większą średnicę rdzenia,
krótszą długość obliczeniową,
korzystniejszy układ podpór,
zmianę kierunku przenoszenia siły ze ściskania na rozciąganie,
dodatkową podporę,
ograniczenie maksymalnego obciążenia,
zmniejszenie przyspieszenia,
poprawę współosiowości.

W niektórych maszynach można zmienić stronę napędu tak, aby dominujące obciążenie robocze rozciągało wał zamiast go ściskać.

Taka zmiana wymaga jednak ponownej analizy:

podpór,
czopów,
opraw,
przestrzeni,
bezpieczeństwa osi.

Czy wystarczy dobrać większą średnicę?

Nie zawsze.

Większa średnica może poprawić:

prędkość krytyczną,
odporność na wyboczenie,
sztywność,
nośność.

Może jednak również zwiększyć:

bezwładność,
moment potrzebny do przyspieszania,
koszt,
masę,
wymagania wobec silnika,
wymiary podpór,
minimalny skok dostępnej konstrukcji.

Dobór powinien obejmować cały układ napędowy.

Wpływ prostoliniowości na prędkość krytyczną

Obliczenia teoretyczne zakładają idealny wał.

W rzeczywistości wygięcie początkowe powoduje, że środek masy nie leży dokładnie na osi obrotu.

Im większa prędkość, tym większe siły odśrodkowe wynikające z tego odchylenia.

Dlatego przed uruchomieniem długiej śruby należy sprawdzić:

prostoliniowość,
bicie czopów,
współosiowość podpór,
stan sprzęgła,
prawidłowe osadzenie łożysk.

Śruba spełniająca obliczeniową prędkość krytyczną może drgać wcześniej, jeżeli została wygięta podczas transportu, magazynowania lub montażu.

Wpływ montażu na wyboczenie

Siła musi być wprowadzana możliwie osiowo.

Niewspółosiowość powoduje jednoczesne:

ściskanie,
zginanie.

Nawet jeżeli nominalna siła jest niższa od dopuszczalnego obciążenia wyboczeniowego, dodatkowy moment zginający może prowadzić do:

lokalnego ugięcia,
nierównego momentu,
obciążenia krawędziowego,
zużycia bieżni,
uszkodzenia podpór.

Jak sprawdzić oś przed uruchomieniem?

1. Zweryfikuj geometrię

Sprawdź średnicę rdzenia, długość, skok, zakończenia i układ podpór.

2. Oblicz wymaganą prędkość obrotową

Oblicz wymaganą prędkość obrotową na podstawie prędkości liniowej i rzeczywistego skoku śruby.

3. Sprawdź prędkość krytyczną

Uwzględnij długość obliczeniową i sposób podparcia.

4. Sprawdź nakrętkę

Zweryfikuj parametr DN, konstrukcję recyrkulacji, napięcie wstępne oraz maksymalną prędkość dopuszczalną dla nakrętki.

5. Sprawdź łożyska

Uwzględnij prędkość, obciążenie, napięcie wstępne i smarowanie.

6. Oblicz siłę ściskającą

Uwzględnij masę, obciążenie procesu, przyspieszenie, hamowanie i przeciążenia.

7. Sprawdź wyboczenie

Użyj odpowiedniej długości efektywnej, średnicy rdzenia i współczynnika bezpieczeństwa.

8. Sprawdź wytrzymałość

Zweryfikuj naprężenia w rdzeniu, czopach, gwintach i elementach mocujących.

9. Oceń temperaturę

Sprawdź smarowanie, czas pracy, napięcie wstępne oraz możliwość odprowadzania ciepła.

10. Wykonaj próbę stopniową

Zwiększaj prędkość i obciążenie etapami, kontrolując drgania, temperaturę i prąd napędu.

Jak przeprowadzić próbę prędkości?

Prędkość należy zwiększać stopniowo.

Na kolejnych poziomach warto mierzyć:

drgania podpór,
drgania wału,
temperaturę nakrętki,
temperaturę łożysk,
prąd silnika,
hałas,
błąd pozycjonowania,
moment ruchu.

Nie należy rozpoczynać testu od maksymalnych obrotów.

Jeżeli pojawi się wyraźny rezonans, dalsze zwiększanie prędkości bez analizy może doprowadzić do uszkodzenia.

Kiedy należy zatrzymać próbę?

Próbę trzeba przerwać, jeżeli wystąpi:

gwałtowny wzrost drgań,
widoczne ugięcie wału,
metaliczny hałas,
szybki wzrost temperatury,
kontakt z osłoną,
alarm łożyska lub serwa,
nagły wzrost prądu,
utrata dokładności,
poluzowanie podpory.

Po takim zdarzeniu należy sprawdzić geometrię i stan elementów przed ponownym uruchomieniem.

Jak dobrać śrubę kulową do długiej osi?

Do analizy potrzebne są:

Parametr	Co należy określić?
Długość całkowita	Cały wał razem z zakończeniami
Długość robocza	Zakres przesuwu nakrętki
Rozstaw podpór	Rzeczywista odległość pomiędzy punktami podparcia
Średnica rdzenia	Wartość z dokumentacji lub pomiaru profilu
Skok	Przesunięcie na jeden obrót
Prędkość liniowa	Wartość maksymalna i robocza
Prędkość obrotowa	Wynikająca z prędkości i skoku
Przyspieszenie	Maksymalne w obu kierunkach
Obciążenie osiowe	Robocze, maksymalne i awaryjne
Kierunek siły	Ściskanie, rozciąganie lub oba kierunki
Układ podpór	Rzeczywista konstrukcja łożyskowania
Położenie nakrętki	Najmniej korzystne położenie w cyklu
Cykl pracy	Czas pracy, postoje i liczba nawrotów
Smarowanie	Smar, olej i sposób podawania
Temperatura	Otoczenia, wału i nakrętki
Wymagana trwałość	Liczba cykli lub czas pracy

Jak przygotować zapytanie o długą lub szybką śrubę kulową?

W zapytaniu warto przekazać:

rysunek osi,
średnicę i skok,
długość całkowitą,
długość roboczą,
rozstaw podpór,
sposób łożyskowania,
prędkość liniową,
przyspieszenie,
maksymalne obroty,
obciążenie,
kierunek działania siły,
pozycję pracy,
cykl,
temperaturę,
rodzaj smarowania,
wymaganą klasę dokładności,
napięcie wstępne nakrętki.

Jeżeli projekt nie jest jeszcze zamknięty, warto podać dopuszczalne warianty średnicy i skoku. Ułatwia to dobór rozwiązania spełniającego jednocześnie wymagania prędkości, nośności i dokładności.

Najczęstsze błędy przy doborze długiej śruby kulowej

Sprawdzanie wyłącznie nośności nakrętki

Nośność kulek nie potwierdza odporności wału na rezonans lub wyboczenie.

Używanie średnicy nominalnej zamiast średnicy rdzenia

Może prowadzić do znacznego zawyżenia sztywności i obciążenia krytycznego.

Nieuwzględnienie sposobu podparcia

Ten sam wał może mieć zupełnie inne parametry w różnych układach łożyskowania.

Przyjęcie długości skoku zamiast długości obliczeniowej

Długość istotna dla drgań lub wyboczenia wynika z rzeczywistej geometrii osi.

Pominięcie parametru DN

Wał może spełniać warunek rezonansu, ale nakrętka może przekraczać własne ograniczenie prędkości.

Dobór małego skoku do szybkiej osi

Wymusza bardzo wysokie obroty, które mogą przekroczyć prędkość krytyczną.

Pominięcie prędkości łożysk

Podpora może stać się ograniczeniem wcześniej niż śruba.

Brak analizy położenia nakrętki

Najmniej korzystna długość swobodna może występować tylko w części cyklu.

Pominięcie obciążeń dynamicznych

Siła podczas przyspieszania lub awaryjnego zatrzymania może być znacznie większa od obciążenia statycznego.

Brak współczynnika bezpieczeństwa

Wynik teoretyczny nie powinien być traktowany jako dopuszczalna wartość robocza.

Próba pracy powyżej rezonansu

Przejście przez prędkość krytyczną może uszkodzić wał i podpory.

Zwiększanie średnicy bez sprawdzenia silnika

Większy wał ma większą bezwładność i może wymagać mocniejszego napędu.

FAQ — prędkość krytyczna i wyboczenie śruby kulowej

Co to jest prędkość krytyczna śruby kulowej?

Jest to prędkość związana z częstotliwością własną obracającego się wału, przy której może wystąpić rezonans i gwałtowny wzrost drgań.

Czy prędkość robocza może być równa krytycznej?

Nie. Prędkość dopuszczalna powinna być niższa i uwzględniać współczynnik bezpieczeństwa.

Co najbardziej wpływa na prędkość krytyczną?

Długość swobodna, średnica rdzenia oraz sposób podparcia wału.

Czy większa średnica zwiększa prędkość krytyczną?

Zwykle tak, ponieważ zwiększa sztywność wału na zginanie.

Czy większy skok zwiększa prędkość krytyczną?

Nie bezpośrednio, ale pozwala uzyskać tę samą prędkość liniową przy mniejszych obrotach.

Dlaczego trzeba sprawdzać parametr DN?

Ponieważ nakrętka i obieg kulek mogą mieć niższą dopuszczalną prędkość niż wartość wynikająca z rezonansu wału.

Czy długa śruba zawsze musi obracać się wolno?

Nie. Można zwiększyć średnicę lub skok, poprawić podparcie albo zastosować obracającą się nakrętkę.

Co to jest wyboczenie śruby kulowej?

Jest to utrata stateczności wału pod działaniem osiowej siły ściskającej.

Czy wyboczenie zależy od nośności nakrętki?

Nie bezpośrednio. Nośność nakrętki i stateczność wału trzeba sprawdzać oddzielnie.

Jaką średnicę przyjąć do obliczeń wyboczenia?

Średnicę rdzenia lub średnicę obliczeniową wskazaną przez producenta.

Czy wał rozciągany może się wyboczyć?

Nie wskutek samej siły rozciągającej. Trzeba jednak sprawdzić jego wytrzymałość, zakończenia i podpory.

Czy obciążenie dynamiczne wpływa na wyboczenie?

Tak. Przyspieszenie, hamowanie, udary i awaryjne zatrzymanie mogą zwiększać chwilową siłę ściskającą.

Czy większa średnica zawsze rozwiązuje problem?

Nie. Zwiększa bezwładność, masę, koszt i wymagany moment przyspieszający.

Czy obracająca się nakrętka usuwa ograniczenie prędkości krytycznej?

Eliminuje ograniczenie związane z prędkością krytyczną obracającego się długiego wału, ponieważ wał pozostaje nieruchomy. Nie usuwa jednak ograniczeń nakrętki, jej łożyskowania, recyrkulacji kulek, smarowania, temperatury ani dynamiki całego zespołu.

Jak rozpoznać rezonans śruby?

Najczęściej przez gwałtowny wzrost drgań i hałasu w określonym zakresie obrotów.

Czy wygiętą śrubę można dalej eksploatować?

Dopiero po pomiarze prostoliniowości, bicia, czopów, bieżni i kontroli kompletnego zespołu.

Potrzebujesz dobrać długą lub szybką śrubę kulową?

Prześlij rysunek, dane osi albo wymagania projektowe. Do analizy potrzebne są przede wszystkim średnica, skok, długość, rozstaw i rodzaj podpór, prędkość liniowa, przyspieszenie oraz maksymalne obciążenie osiowe.

W przypadku modernizacji istniejącej maszyny pomocne są także:

oznaczenia śruby,
zdjęcia podpór,
dane silnika,
prąd podczas przejazdu,
zakres obrotów, przy którym pojawiają się drgania,
położenie nakrętki podczas występowania problemu,
informacje o temperaturze i smarowaniu.

W zależności od wymagań można rozważyć zmianę średnicy, skoku, podparcia, sposobu przenoszenia siły lub zastosowanie śruby z obracającą się nakrętką.

Blog

Dowiedz się więcej
